Tipo de producto	Tarjeta de red Wi-Fi PCI Express
Marca	CSL
Modelo	303752
Interfaz	PCI Express
Banda de frecuencia	2,4 GHz
Estándares Wi-Fi	IEEE 802.11 b/g/n
Velocidad máxima	Hasta 300 Mbit/s
Chipset	RTL8192EE
Potencia de transmisión máx.	7,06 dBm
Antenas	2 antenas externas extraíbles
Sistemas operativos compatibles	Microsoft Windows 7, 8, 10
Dimensiones (aprox.)	120 x 21 x 15 mm
Peso (aprox.)	30 g
Alimentación	A través de la ranura PCI Express
Seguridad inalámbrica	WEP, WPA, WPA2 (a través del controlador)
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiarlo. Utilizar un paño seco y que no suelte pelusa.
Instrucciones de seguridad	Evitar el contacto con los componentes bajo tensión. Descargarse electrostáticamente antes de manipular.
Piezas de repuesto y reparabilidad	Antenas reemplazables. Cualquier otra reparación debe ser realizada por un profesional.
Información general	Conforme a la directiva 2014/53/UE. Fabricante: WD Plus GmbH, Hannover.
Eliminación	No tirar con los residuos domésticos. Reciclar a través de un punto de recogida de RAEE.

Preguntas frecuentes - 303752 CSL

¿Cómo instalar la tarjeta de red Wi-Fi CSL 303752?

Abra la carcasa de su ordenador, inserte la tarjeta en una ranura PCI Express libre, fíjela con un tornillo y luego atornille las dos antenas. Conecte el ordenador a la red eléctrica y enciéndalo. Los controladores se instalan automáticamente en Windows 8/10; de lo contrario, use el CD proporcionado.

¿Qué sistemas operativos son compatibles?

La tarjeta es compatible con Microsoft Windows 7, 8 y 10. En Linux, pueden estar disponibles controladores de código abierto, pero no son oficialmente compatibles.

¿Qué hacer si la tarjeta no se detecta después de la instalación?

Verifique que la tarjeta esté bien insertada en la ranura PCIe. Reinicie el ordenador. Si el problema persiste, reinstale los controladores manualmente desde el CD o descargue los últimos controladores del sitio web del fabricante del chipset Realtek RTL8192EE.

¿Cómo conectar la tarjeta a una red Wi-Fi?

Después de instalar los controladores, haga clic en el icono de red en la barra de tareas, seleccione su red Wi-Fi, ingrese la contraseña (clave de seguridad) y conéctese. La tarjeta admite los protocolos WEP, WPA y WPA2.

¿Cuál es el alcance máximo de la señal Wi-Fi?

El alcance depende del entorno (obstáculos, interferencias). En campo abierto, puede alcanzar hasta 100 metros en exteriores y 30 metros en interiores aproximadamente. Las dos antenas externas mejoran la recepción.

¿Puedo usar esta tarjeta en un ordenador portátil?

No, esta tarjeta está diseñada para un ordenador de escritorio con una ranura PCI Express interna. Los ordenadores portátiles usan tarjetas mini-PCIe o adaptadores USB.

¿Cómo actualizar los controladores de la tarjeta?

Descargue los últimos controladores desde el sitio web del fabricante del chipset Realtek o desde una fuente confiable. Ejecute el programa de instalación y siga las instrucciones. Reinicie el ordenador después de la actualización.

¿La tarjeta se calienta normalmente?

Sí, cierto calentamiento es normal. Asegúrese de que la carcasa del ordenador esté bien ventilada. Si la tarjeta se vuelve muy caliente al tacto o provoca inestabilidades, verifique el flujo de aire y la limpieza de los ventiladores.

¿Puedo usar esta tarjeta con una antena diferente?

Sí, las antenas son extraíbles y usan un conector estándar (generalmente RP-SMA). Puede reemplazarlas por antenas del mismo tipo para mejorar el alcance o la dirección de la señal.

¿Cómo desinstalar completamente la tarjeta?

Abra el Administrador de dispositivos, haga clic derecho en la tarjeta de red (Realtek RTL8192EE), seleccione 'Desinstalar dispositivo', luego apague el ordenador, desconéctelo y retire físicamente la tarjeta de la ranura PCIe.

MANUAL DE USUARIO 303752 CSL

Gracias por escoger un producto de CSL. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Volumen de suministro

• Tarjeta adaptadora PCIe WLAN
• 2 antenas externas
- Instrucciones de uso

2. Datos técnicos

Interfaz PCI-Express
Velocidad de trans-misión	IEEE 802.11 b/g/n: hasta 300 Mbit/s**La velocidad de transmisión de datos varía en función de la distancia y otros factores externos.
Conjunto de chips RTL8192EE
Banda de frecuencia 2,4 GHz
Radioespectro 2412 MHz	- 2472 MHz
Potencia de emisión máx.	7,06 dBm
Compatibilidad Microsoft	Windows 7/8/10

3. Instalación

Desconecte el ordenador de la red eléctrica antes de comenzar con la instalación. Evite tocar los componentes sensibles de la tarjeta y de su ordenador. Antes de proceder con la instalación, toque un objeto conductor con conexión a tierra (como un radiador) para eliminar cualquier carga electrostática.

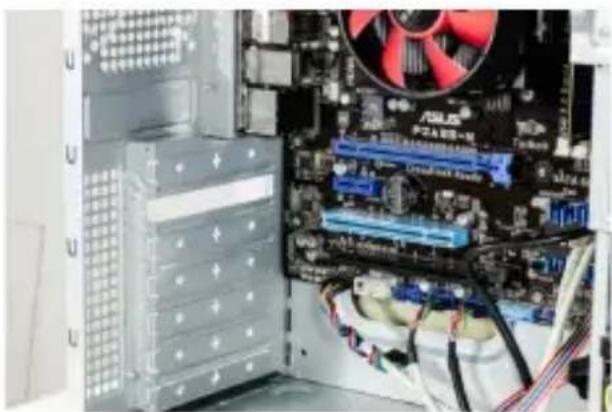

Abra en primer lugar la carcasa de su ordenador. Busque luego una ranura PCIe libre y retire con cuidado la chapa ranurada correspondiente.

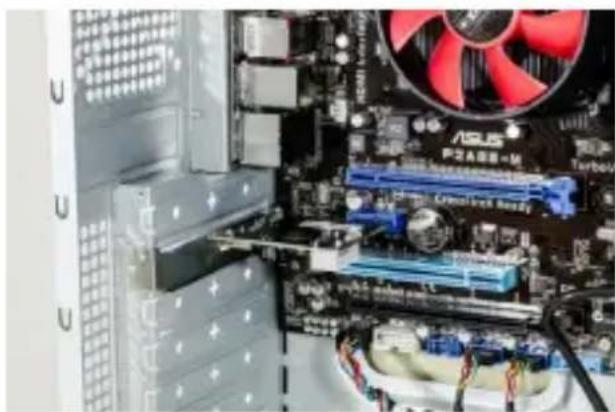

Inserte la tarjeta PCIe en la ranura. Preste atención a que la tarjeta quede bien colocada. Fije a continuación la tarjeta con un tornillo en la carcasa del ordenador.

4. Instalación del controlador

Con un sistema operativo a partir de Microsoft Windows 8, la instalación de los controladores se lleva a cabo de forma completamente automática. La tarjeta PCIe está lista para ser utilizada en pocos minutos.

De ser el caso, proceda como se describe a continuación.

Saque el CD con el controlador del embalaje y colóquelo en la unidad de disco de su ordenador. Ejecute «Setup.exe».

Se abrirá el asistente de instalación. Para comenzar la instalación, debe aceptar las condiciones del acuerdo de licencia. Siga el asistente de instalación para llevar a cabo y completar la instalación.

Una vez completada la instalación correctamente, pulse «Finalizar». La tarjeta adaptadora PCIe WLAN está lista para ser utilizada.

5. Advertencias de seguridad y exoneración de responsabilidad

No intente en ningún caso reparar o modificar la tarjeta por su cuenta. Evite el contacto con la red eléctrica. El aparato solo está libre de tensión cuando está desenchufado. Tome contacto a tierra debidamente antes de tocar componentes electrónicos. Esto protege el aparato de daños causados por descargas electrostáticas de su cuerpo.

Las descargas electrostáticas (ESD) pueden dañar de forma irreparable la tarjeta, así como todos los componentes de hardware conectados. La instalación de la tarjeta se realiza por su propio riesgo.

Si no tiene experiencia técnica y práctica en el ámbito informático y de electro-tecnia, encargue la instalación de la tarjeta a un profesional. El fabricante no asumirá ninguna responsabilidad por los daños causados por una instalación o uso indebidos. El deber de protección de datos es responsabilidad única del cliente. El dispositivo no admite la operación en exteriores. Por eso, úselo solo en lugares secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo protegido de las altas temperaturas. No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas.

Antes del uso del dispositivo, compruebe si hay posibles daños. No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de alguna forma. Respete las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes a los descritos en este manual.

Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

6. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Los componentes deben reciclarse o eliminarse por separado porque una eliminación indebida de las piezas tóxicas y peligrosas puede dañar de forma significativa el medio ambiente.

Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a re- enviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

Directiva WEEE: 2012/19/UE

Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 303752 satisfaction los requisitos esenciales y el resto de disposiciones pertinentes según lo establecido en la directiva 2014/53/UE. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de/
