Tipo di prodotto	Scheda di rete Wi-Fi PCI Express
Marca	CSL
Modello	303752
Interfaccia	PCI Express
Banda di frequenza	2,4 GHz
Standard Wi-Fi	IEEE 802.11 b/g/n
Velocità massima	Fino a 300 Mbit/s
Chipset	RTL8192EE
Potenza di trasmissione max.	7,06 dBm
Antenne	2 antenne esterne rimovibili
Sistemi operativi supportati	Microsoft Windows 7, 8, 10
Dimensioni (circa)	120 x 21 x 15 mm
Peso (circa)	30 g
Alimentazione	Tramite slot PCI Express
Sicurezza wireless	WEP, WPA, WPA2 (tramite driver)
Manutenzione e pulizia	Scollegare il dispositivo prima della pulizia. Utilizzare un panno asciutto e non peluche.
Istruzioni di sicurezza	Evitare il contatto con i componenti sotto tensione. Scaricarsi elettrostaticamente prima della manipolazione.
Ricambi e riparabilità	Antenne sostituibili. Qualsiasi altra riparazione deve essere effettuata da un professionista.
Informazioni generali	Conforme alla direttiva 2014/53/UE. Produttore: WD Plus GmbH, Hannover.
Smaltimento	Non smaltire con i rifiuti domestici. Riciclare tramite un punto di raccolta RAEE.

Domande frequenti - 303752 CSL

Come installare la scheda di rete Wi-Fi CSL 303752?

Aprire il case del computer, inserire la scheda in uno slot PCI Express libero, fissarla con una vite, quindi avvitare le due antenne. Collegare il computer alla rete elettrica e accenderlo. I driver si installano automaticamente su Windows 8/10; altrimenti, utilizzare il CD fornito.

Quali sistemi operativi sono supportati?

La scheda è compatibile con Microsoft Windows 7, 8 e 10. Su Linux, possono essere disponibili driver open source, ma non sono ufficialmente supportati.

Cosa fare se la scheda non viene rilevata dopo l'installazione?

Verificare che la scheda sia ben inserita nello slot PCIe. Riavviare il computer. Se il problema persiste, reinstallare manualmente i driver dal CD o scaricare gli ultimi driver dal sito del produttore del chipset Realtek RTL8192EE.

Come connettere la scheda a una rete Wi-Fi?

Dopo l'installazione dei driver, fare clic sull'icona di rete nella barra delle applicazioni, selezionare la rete Wi-Fi, inserire la password (chiave di sicurezza) e connettersi. La scheda supporta i protocolli WEP, WPA e WPA2.

Qual è la portata massima del segnale Wi-Fi?

La portata dipende dall'ambiente (ostacoli, interferenze). In campo aperto, può raggiungere fino a 100 metri all'esterno e 30 metri all'interno circa. Le due antenne esterne migliorano la ricezione.

Posso usare questa scheda in un computer portatile?

No, questa scheda è progettata per un computer desktop con uno slot PCI Express interno. I computer portatili utilizzano schede mini-PCIe o adattatori USB.

Come aggiornare i driver della scheda?

Scaricare gli ultimi driver dal sito del produttore del chipset Realtek o da una fonte affidabile. Eseguire il programma di installazione e seguire le istruzioni. Riavviare il computer dopo l'aggiornamento.

La scheda si surriscalda normalmente?

Sì, un certo riscaldamento è normale. Assicurarsi che il case del computer sia ben ventilato. Se la scheda diventa molto calda al tatto o provoca instabilità, verificare il flusso d'aria e la pulizia delle ventole.

Posso usare questa scheda con un'antenna diversa?

Sì, le antenne sono rimovibili e utilizzano un connettore standard (generalmente RP-SMA). È possibile sostituirle con antenne dello stesso tipo per migliorare la portata o la direzione del segnale.

Come disinstallare completamente la scheda?

Aprire Gestione dispositivi, fare clic destro sulla scheda di rete (Realtek RTL8192EE), selezionare 'Disinstalla dispositivo', quindi spegnere il computer, scollegarlo e rimuovere fisicamente la scheda dallo slot PCIe.

MANUALE UTENTE 303752 CSL

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'appa- recchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso.

1. Contenuto della confezione

• Scheda PCIe adattatore WLAN
• 2x Antenna esterna
- Istruzioni per l'uso

2. Dati tecnici

Interfaccia PCI-Express
Velocità di trasferimento	IEEE 802.11 b/g/n: fino a 300Mbit/s* *La velocità di trasferimento varia a seconda della distanza e delle interferenze esterne
Chipset RTL8192EE
Banda di frequenza 2,4GHz
Campo di frequenza 2412MHz - 2472MHz
Potenza di trasmissione max.	7,06dBm
Compatibilità Microsoft Windows 7/8/10

3. Montaggio

Scollegare il computer dalla rete prima di iniziare l'installazione. Evitare il contatto con componenti sensibili sulla scheda e nel computer. Prima di effettuare il montaggio, toccare un oggetto collegato a massa (per es. una fonte di riscaldamento) per scaricare la carica elettrostatica.

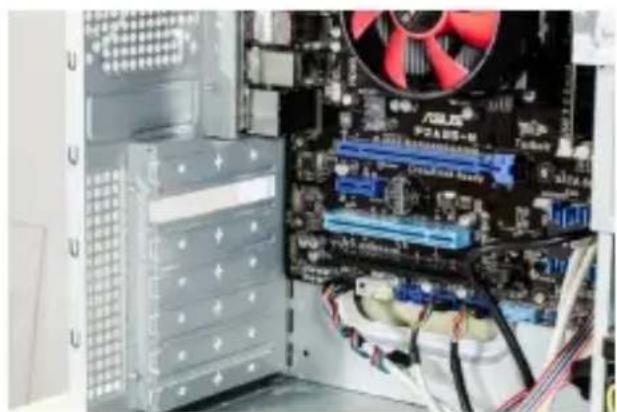

Aprire prima di tutto il case del computer. Successivamente, cercare uno slot PCIe libero e rimuovere con cautela la piastra dello slot associato.

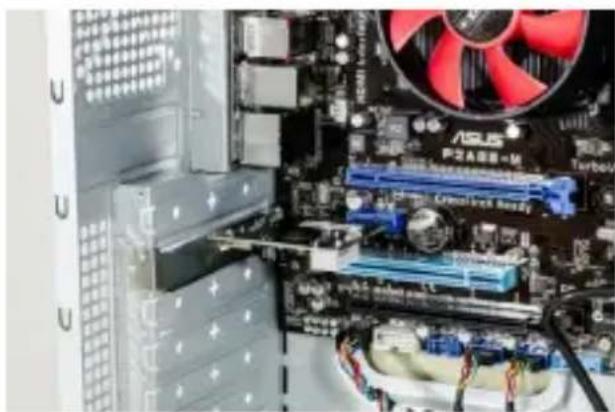

Inserire la scheda PCIe nello slot previsto. Assicurarsi che la scheda sia inserita nello slot in modo stabile. Quindi fissare la scheda con una vite al case del PC.

4. Installazione del driver

Nel sistemi operativi a partire da Microsoft Windows 8, l'installazione del driver è completamente automatica. La scheda PCIe è pronta per l'uso dopo pochi minuti.

Se si dispone di sistema operativo differente, procedere nel seguente modo.

Rimuovere il CD del driver dalla confezione e inserirlo nel lettore del computer. Cliccare su "Setup.exe".

Ora, si avvierà la procedura guidata di installazione. Per iniziare l'installazione, è necessario accettare i termini contrattuali della licenza. Seguire le indicazioni della procedura guidata di installazione per completare l'installazione del driver.

Dopo aver completato l'installazione con successo, cliccare sul pulsante "Fine". La scheda PCIe adattatore WLAN è pronta per il funzionamento.

5. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di effettuare riparazioni o trasformazioni alla scheda per conto proprio. Evitare il contatto con le tensioni di rete. Il prodotto non conduce corrente solo quando la spina è staccata. Prima di toccare componenti elettronici scaricare la propria carica a massa. In tal modo si evitano danni provocati dalle scariche elet- trostatiche provocate dal proprio corpo.

Le scariche elettrostatiche (ESD) possono provocare danni irreparabili alla scheda e a tutti i componenti correlati all'hardware! Il montaggio della scheda è effettuato a proprio rischio.

Il montaggio della scheda deve essere eseguito da personale specializzato, se non si è in possesso di adeguate conoscenze tecniche e pratiche nell'ambito di computer ed elettronica. Il produttore non è responsabile di danni e conseguenze provocate dall'uso e dall'installazione impropri. Il cliente è il solo responsabile del salvataggio dei dati. L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche.

Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare anche le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso.

Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Le specifiche dell'apparecchio possono cambiare senza preavviso.

6. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303752 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de/
