303752 - Wi-Fi-Netzwerkkarte CSL - Kostenlose Bedienungsanleitung

Produkttyp	PCI Express WLAN-Karte
Marke	CSL
Modell	303752
Schnittstelle	PCI Express
Frequenzband	2,4 GHz
WLAN-Standards	IEEE 802.11 b/g/n
Maximale Datenrate	Bis zu 300 Mbit/s
Chipset	RTL8192EE
Maximale Sendeleistung	7,06 dBm
Antennen	2 abnehmbare externe Antennen
Unterstützte Betriebssysteme	Microsoft Windows 7, 8, 10
Abmessungen (ca.)	120 x 21 x 15 mm
Gewicht (ca.)	30 g
Stromversorgung
Drahtlossicherheit	WEP, WPA, WPA2 (über Treiber)
Wartung und Reinigung	Ziehen Sie vor der Reinigung das Gerät ab. Verwenden Sie ein trockenes, fusselfreies Tuch.
Sicherheitshinweise	Vermeiden Sie jeglichen Kontakt mit spannungsführenden Komponenten. Entladen Sie sich vor der Handhabung elektrostatisch.
Ersatzteile und Reparierbarkeit	Antennen austauschbar. Jegliche andere Reparatur muss von einem Fachmann durchgeführt werden.
Allgemeine Informationen	Konform mit der Richtlinie 2014/53/EU. Hersteller: WD Plus GmbH, Hannover.
Entsorgung	Nicht mit dem Hausmüll entsorgen. Über eine Sammelstelle für Elektroschrott recyceln.

Häufig gestellte Fragen - 303752 CSL

Wie installiere ich die WLAN-Karte CSL 303752?

Öffnen Sie Ihr Computergehäuse, stecken Sie die Karte in einen freien PCI-Express-Steckplatz, befestigen Sie sie mit einer Schraube und schrauben Sie dann die beiden Antennen fest. Schließen Sie den Computer an das Stromnetz an und starten Sie ihn. Unter Windows 8/10 werden die Treiber automatisch installiert; ansonsten verwenden Sie die beiliegende CD.

Welche Betriebssysteme werden unterstützt?

Die Karte ist kompatibel mit Microsoft Windows 7, 8 und 10. Unter Linux sind möglicherweise Open-Source-Treiber verfügbar, werden aber nicht offiziell unterstützt.

Was tun, wenn die Karte nach der Installation nicht erkannt wird?

Überprüfen Sie, ob die Karte fest im PCIe-Steckplatz sitzt. Starten Sie den Computer neu. Wenn das Problem weiterhin besteht, installieren Sie die Treiber manuell von der CD oder laden Sie die neuesten Treiber von der Website des Chipsatzherstellers Realtek RTL8192EE herunter.

Wie verbinde ich die Karte mit einem WLAN?

Klicken Sie nach der Treiberinstallation auf das Netzwerksymbol in der Taskleiste, wählen Sie Ihr WLAN aus, geben Sie das Passwort (Sicherheitsschlüssel) ein und verbinden Sie sich. Die Karte unterstützt die Protokolle WEP, WPA und WPA2.

Wie groß ist die maximale Reichweite des WLAN-Signals?

Die Reichweite hängt von der Umgebung ab (Hindernisse, Störungen). Im Freien kann sie bis zu 100 Meter im Freien und 30 Meter im Innenbereich betragen. Die beiden externen Antennen verbessern den Empfang.

Kann ich diese Karte in einem Laptop verwenden?

Nein, diese Karte ist für einen Desktop-Computer mit einem internen PCI-Express-Steckplatz ausgelegt. Laptops verwenden Mini-PCIe-Karten oder USB-Adapter.

Wie aktualisiere ich die Treiber der Karte?

Laden Sie die neuesten Treiber von der Website des Chipsatzherstellers Realtek oder von einer vertrauenswürdigen Quelle herunter. Führen Sie das Installationsprogramm aus und folgen Sie den Anweisungen. Starten Sie den Computer nach dem Update neu.

Wird die Karte normal warm?

Ja, eine gewisse Erwärmung ist normal. Stellen Sie sicher, dass das Computergehäuse gut belüftet ist. Wenn die Karte sehr heiß wird oder Instabilitäten verursacht, überprüfen Sie den Luftstrom und die Sauberkeit der Lüfter.

Kann ich diese Karte mit einer anderen Antenne verwenden?

Ja, die Antennen sind abnehmbar und verwenden einen Standardanschluss (normalerweise RP-SMA). Sie können sie durch Antennen desselben Typs ersetzen, um die Reichweite oder Signalrichtung zu verbessern.

Wie deinstalliere ich die Karte vollständig?

Öffnen Sie den Geräte-Manager, klicken Sie mit der rechten Maustaste auf die Netzwerkkarte (Realtek RTL8192EE), wählen Sie 'Gerät deinstallieren', schalten Sie dann den Computer aus, ziehen Sie den Netzstecker und entfernen Sie die Karte physisch aus dem PCIe-Steckplatz.

BEDIENUNGSANLEITUNG 303752 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• PCIe WLAN Adapter-Karte
• 2x externe Antenne
- Kurzanleitung

2. Technische Daten

Schnittstelle PCI-Express
Übertragungrate	IEEE 802.11 b/g/n: bis zu 300 Mbit/s** Übertragungsrate variiert je nach Entfernung und äußer- en Störeinflüssen
Chipsatz RTL8192EE
Frequenzband 2,4 GHz
Frequenzbereich 2412 MHz - 2472 MHz
Sendeleistung max. 7,06 dBm
Kompatibilität Microsoft Windows 7/8/10

3. Einbau

Bitte trennen Sie Ihren Computer vollständig vom Stromnetz, bevor Sie mit dem Einbau beginnen. Vermeiden Sie eine Berührung von empfindlichen Bauteile auf der Steckkarte und im Computer. Berühren Sie vor dem Einbau einen leitenden,

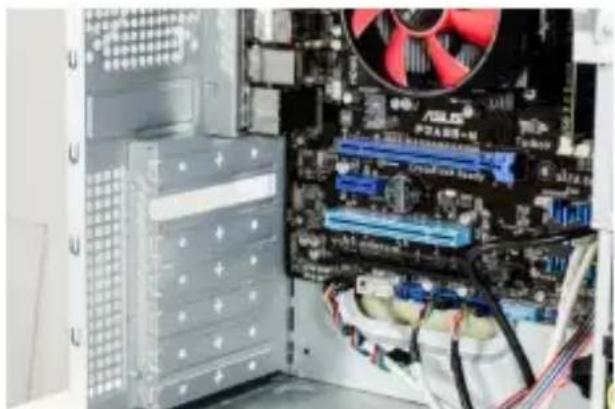

Öffnen Sie zunächst das Gehäuse Ihres Computers. Anschließend suchen Sie einen freien PCIe-Steckplatz und entfernen vorsichtig das zugehörige Slotblech.

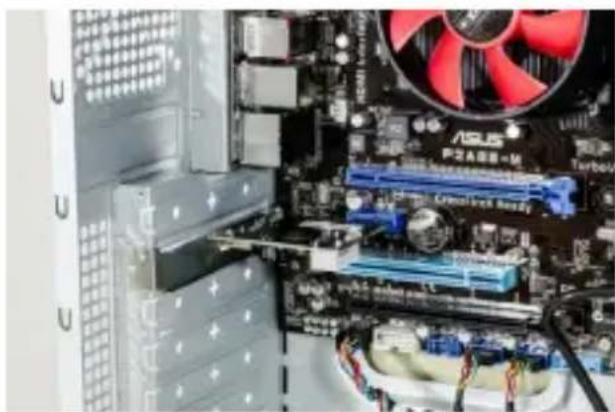

Stecken Sie die PCIe-Karte in den vorgesehenen Steckplatz. Achten Sie darauf, dass die Karte fest im Steckplatz sitzt. Befestigen Sie anschließend die Karte mit einer Schraube am PC-Gehäuse.

geerdeten Gegenstand (z. B. eine Heizung), um sich elektrostatisch zu entladen.

4. Treiberinstallation

Bei Betriebssystemen ab Microsoft Windows 8 erfolgt die Treiberinstallation vollautomatisch. Die PCIe Karte ist nach wenigen Minuten einsatzbereit.

Sollte dies bei Ihrem System nicht der Fall sein, gehen Sie wie folgt beschrieben vor.

Entnehmen Sie die Treiber-CD aus der Verpackung und legen Sie diese in das Laufwerk in Ihrem Computer ein. Starten Sie die "Setup.exe".

Der Installationsassistent wird nun gestartet. Um mit der Installation zu beginnen, müssen Sie sich mit den Bedingungen der Lizenzvereinbarung einverstanden erklären. Folgen Sie dem Installationsassistenten, um die Installation des Treibers abzuschließen.

Klicken Sie nach erfolgreicher Installation auf die Schaltfläche "Fertig stellen". Die PCIe WLAN-Adapter-Karte ist anschließend betriebsbereit.

5. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an der Steckkarte vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Produkt ist nur bei gezogenem Stecker spannungsfrei. Erden Sie sich grundsätzlich, bevor

Sie elektronische Bauteile beführen. Dies schützt vor Beschädigungen durch elektrostatische Entladungen Ihres Körpers.

Durch elektrostatische Entladung (ESD) können irreparable Schäden an der Steckkarte sowie an sämtlichen verbundenen Hardware-Komponenten entstehen! Der Einbau der Steckkarte erfolgt auf Ihre eigene Gefahr.

Bitte lassen Sie den Einbau der Karte von einem Fachbetrieb ausführen, falls Sie selbst keinerlei technische und praktische Erfahrungen im Bereich Computer und Elektrotechnik besitzen. Der Hersteller übernimmt keine Haftung für Schäden und Folgeschäden unsachgemäßer Installation oder Nutzung. Die Pflicht der Datensicherung obliegt allein dem Kunden. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

6. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgtwerden. Deren Bestandteilemüssen

getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303752 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärun erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de/
