Type de produit	Barre de son avec caisson de basse sans fil
Marque	Samsung
Modèle	HW-B760D
Dimensions (L x H x P)	1030,0 x 59,4 x 105,0 mm
Poids (barre de son)	3,2 kg
Poids (caisson de basse)	5,0 kg
Alimentation électrique	Entrée DC 24V via adaptateur CA/CC
Consommation en veille	2,0 W
Puissance de sortie totale	Barre de son : 150 W (30 W x 5), Caisson : 250 W
Connectivité	HDMI (ARC), entrée HDMI, optique, USB (5V 0,5A), Bluetooth
Formats audio pris en charge	LPCM 2ch, Dolby Digital, DTS, DTS Virtual:X
Modes sonores	Surround Sound, Game, Adaptive, DTS Virtual:X, Bass Boost, Standard
Fonctions spéciales	Mode nuit, Voice Enhance, Audio Sync, Bluetooth Power, Multi-connexion Bluetooth
Compatibilité USB	FAT16, FAT32, NTFS ; fichiers MP3, OGG, AAC, WAV, FLAC, AIFF
Enceintes arrière sans fil	Compatible avec kit Samsung SWA-9200S (vendu séparément)
Installation murale	Support mural fourni (vis non incluses)
Température de fonctionnement	+10°C à +40°C
Humidité de fonctionnement	10 % à 80 %, sans condensation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir le capot (risque de choc électrique) ; ne pas exposer à la pluie ou à l'humidité ; débrancher en cas d'orage
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un service après-vente qualifié
Informations générales	Notice disponible en plusieurs langues ; mise à jour du firmware via USB

FOIRE AUX QUESTIONS - HW-B760D SAMSUNG

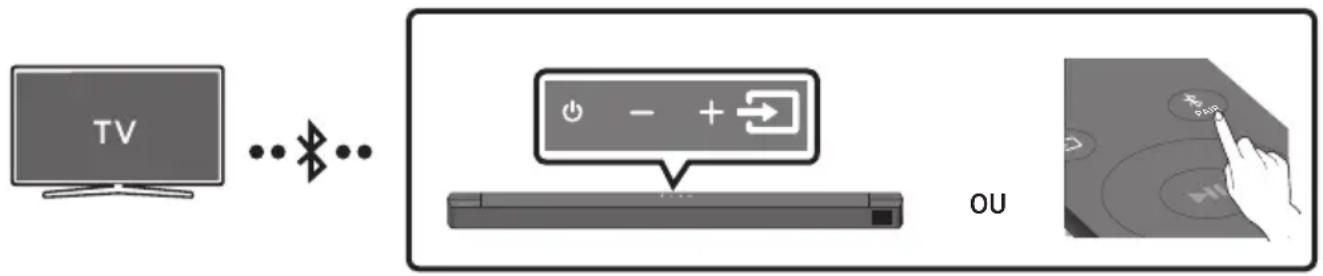

Comment connecter la barre de son à mon téléviseur via Bluetooth ?

Appuyez sur la touche PAIR de la télécommande pour passer en mode « BT PAIRING ». Sur votre téléviseur, activez le Bluetooth et sélectionnez « [AV] B-Series Soundbar » dans la liste. Une fois connecté, le son du téléviseur sera émis par la barre de son.

Pourquoi le caisson de basse ne fonctionne-t-il pas ?

Vérifiez que le voyant LED à l'arrière du caisson est bleu fixe. S'il clignote ou est rouge, effectuez une connexion manuelle : maintenez enfoncé le bouton ID SET à l'arrière du caisson pendant 5 secondes, puis maintenez la touche Haut de la télécommande pendant 5 secondes jusqu'à ce que « ID SET » s'affiche.

Comment régler le volume du caisson de basse ?

Utilisez les touches Haut/Bas de la touche WOOFER sur la télécommande pour régler le niveau des graves de -12 à +6. Appuyez sur la touche WOOFER pour revenir à 0.

Que faire si le son de la barre de son n'est pas synchronisé avec l'image ?

Appuyez sur la touche Commande sonore de la télécommande pour sélectionner AUDIO SYNC, puis réglez le décalage audio de 0 à 300 ms avec les touches Haut/Bas. Cette fonction n'est pas disponible en mode USB ou Bluetooth.

Comment activer le mode nuit ?

Appuyez sur la touche Commande sonore pour accéder aux réglages audio, puis sélectionnez NIGHT MODE ON à l'aide des touches Haut/Bas. Ce mode réduit le volume des sons forts tout en maintenant la clarté des dialogues.

La barre de son ne s'allume pas. Que faire ?

Vérifiez que le cordon d'alimentation est correctement branché à la barre de son et à la prise murale. Débranchez puis rebranchez le cordon d'alimentation. Si le problème persiste, testez une autre prise électrique.

Comment mettre à jour le firmware de la barre de son ?

Téléchargez le dernier firmware sur le site Samsung (www.samsung.com) et enregistrez-le sur une clé USB formatée en FAT32. Branchez la clé sur le port USB de la barre de son, puis allumez-la et sélectionnez le mode USB. « UPGR » s'affiche et la mise à jour démarre. Ne pas éteindre l'appareil pendant l'opération.

Puis-je connecter deux appareils Bluetooth en même temps ?

Oui, la barre de son prend en charge la multi-connexion Bluetooth. Vous pouvez connecter jusqu'à 2 appareils Bluetooth simultanément. Pour activer cette fonction, assurez-vous que le paramètre « BT MULTI CONNECTION » est activé (par défaut). Si nécessaire, maintenez enfoncée la touche PAIR en veille pour basculer.

Que signifie le voyant rouge clignotant sur le caisson de basse ?

Le voyant rouge clignotant indique que la connexion entre la barre de son et le caisson a échoué. Vérifiez que les deux appareils sont sous tension, puis effectuez la procédure de connexion manuelle (voir question sur le caisson de basse).

Comment utiliser la télécommande du téléviseur pour régler le volume de la barre de son ?

Assurez-vous que les enceintes du téléviseur sont réglées sur « Haut-parleur externe ». Éteignez la barre de son, puis maintenez enfoncée la touche WOOFER de la télécommande pendant 5 secondes pour passer en mode SAMSUNG-TV REMOTE ou ALL-TV REMOTE. Vous pourrez alors contrôler le volume avec la télécommande de votre téléviseur.

MODE D'EMPLOI HW-B760D SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR	4
5	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
1	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pasprésent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
=	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
i	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise de terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour éteindre entièrement l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.
4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.
5. Les piles utilisées dans ce produit peuvent contenir des produits chimiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION: Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

SOMMAIRE

01 Contrôle des Composants 6

02 Présentation du Produit 7

Panneau frontal/supérieur de la Soundbar 7

Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2) 9

Comment utiliser la télécommande 9

Utilisation des touches dissimulées (Touches avec plus d'une fonction) 13

Spécifications de sortie pour les différents modes d'effets sonores 13

Réglage du volume de la Soundbar avec une télécommande de

téléviseur 14

04 Connexion de la Soundbar 15

Connexion de l'alimentation électrique 15

Connexion du kit arrière sans fil Samsung à votre Soundbar 18

05 Connexion filaire avec le Téléviseur 19

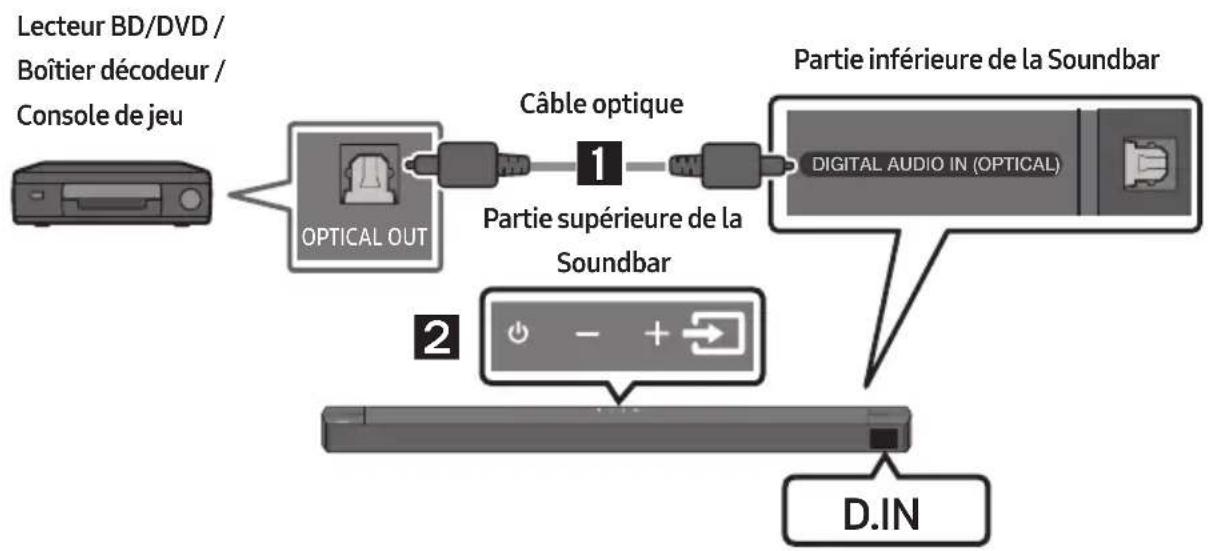

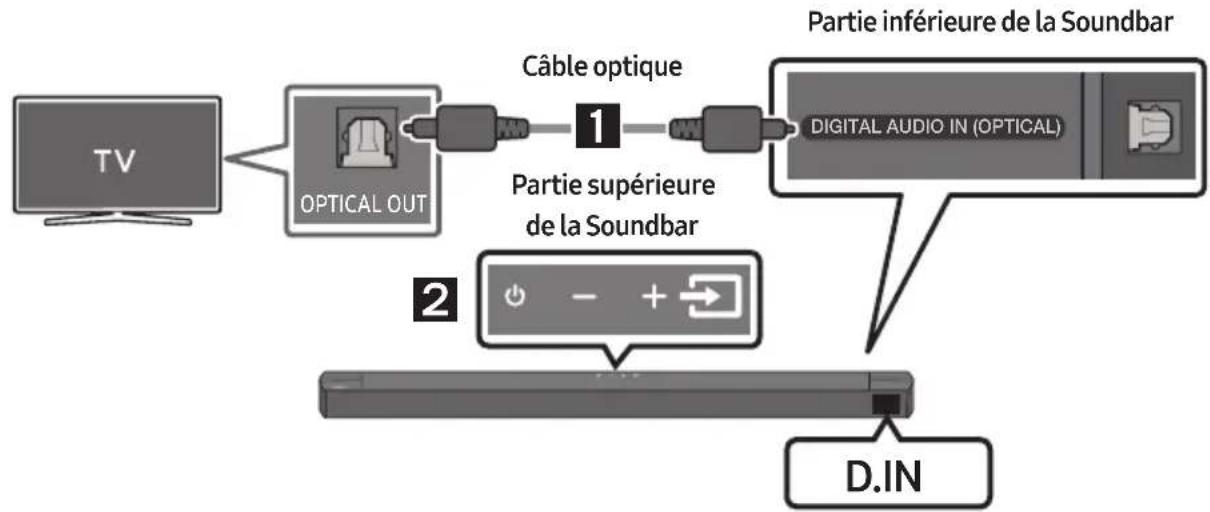

Méthode 1. Connexion à l'aide d'un câble optique 19

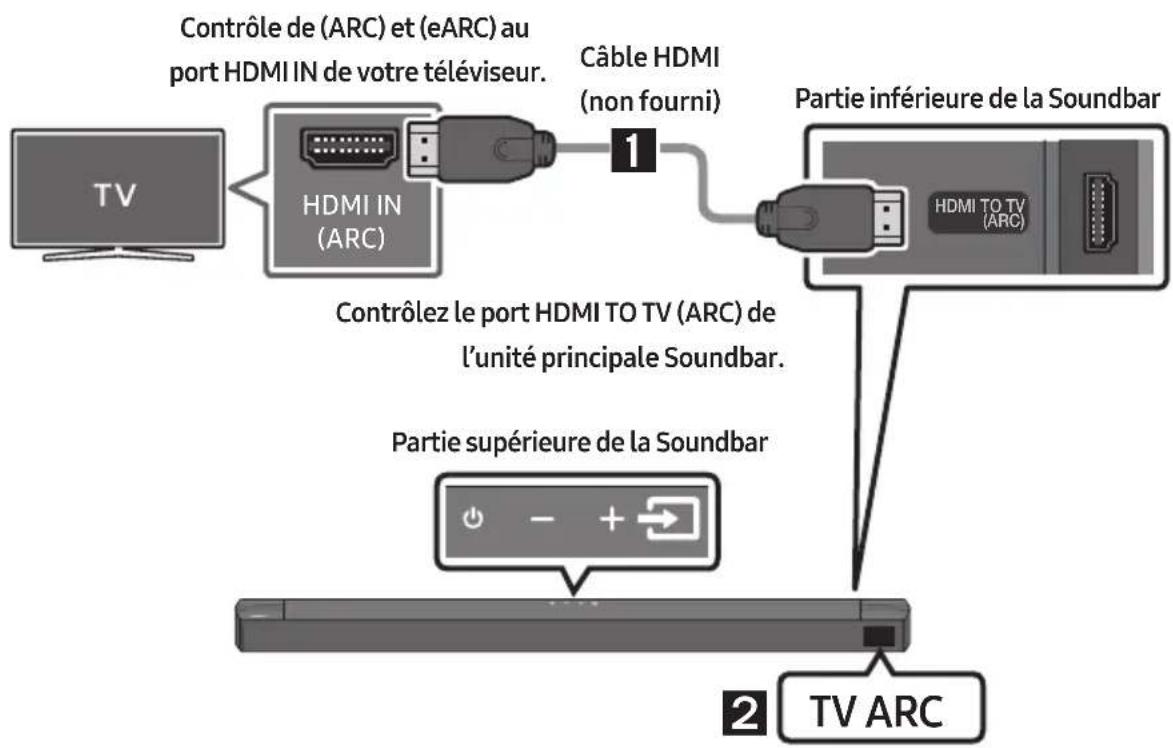

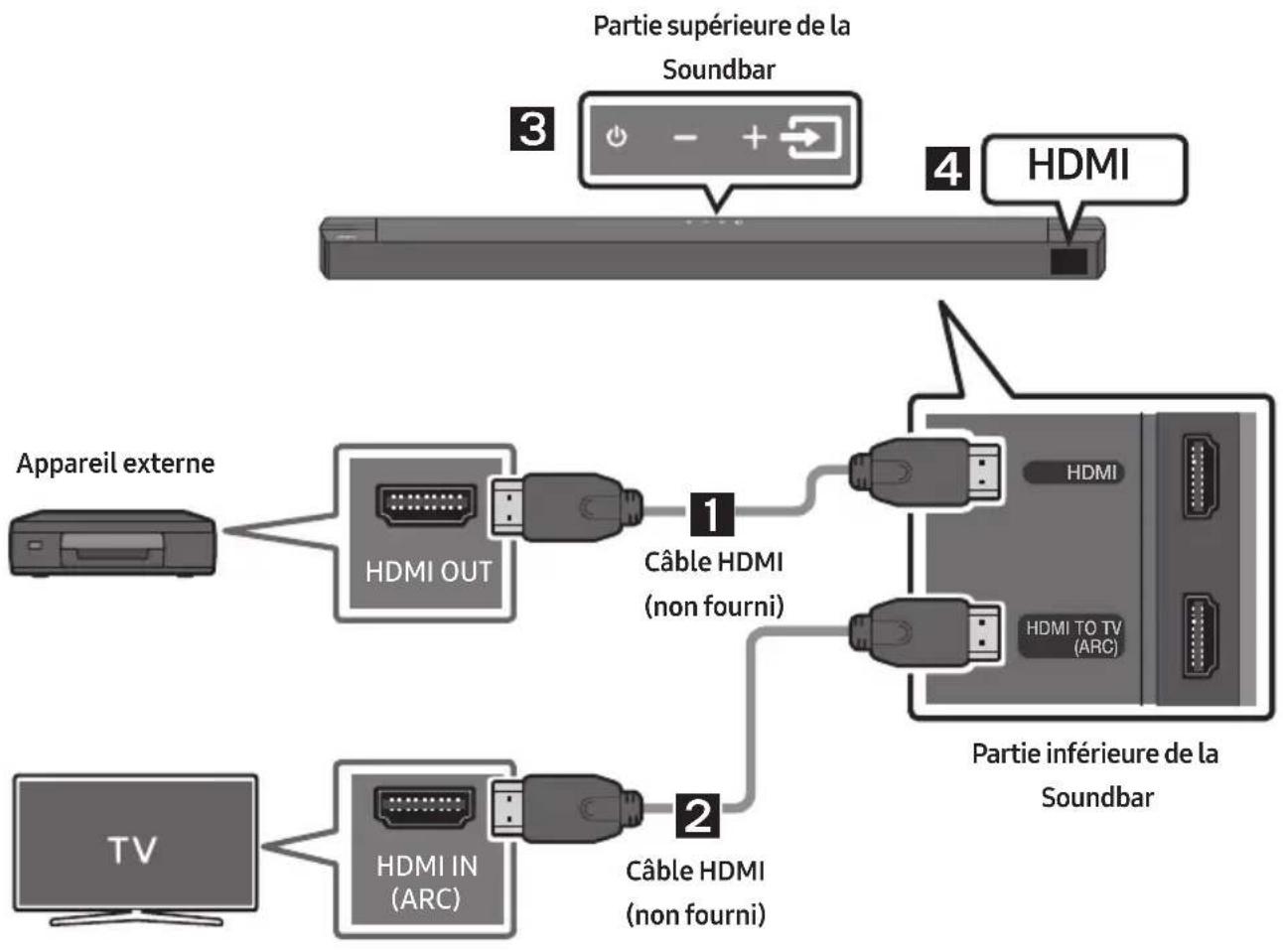

Méthode 2. Connexion d'un téléviseur à l'aide d'un câble HDMI 20

06 Connexion sans fil avec le Téléviseur 22

Connexion via Bluetooth 22

07 Connexion à un Appareil Externe 24

Méthode 1. Connexion à l'aide d'un câble optique 24 Méthode 2. Connexion à l'aide d'un câble HDMI 25

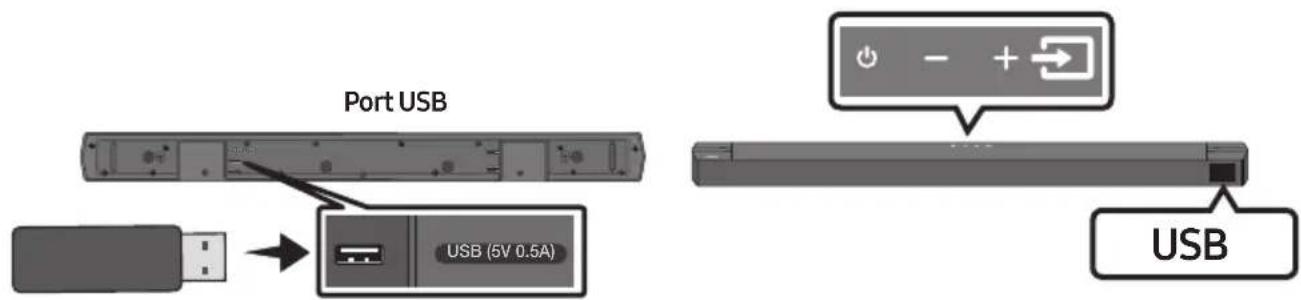

08 Connexion d'un périphérique de stockage USB 26

09 Connexion à un Appareil Mobile 27

Connexion via Bluetooth 27

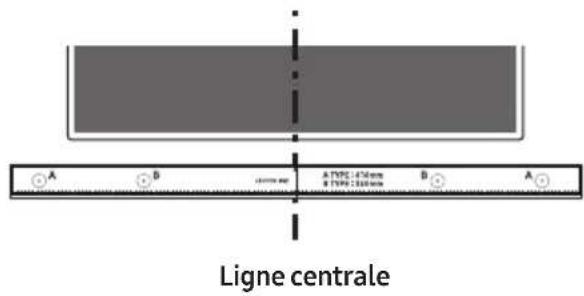

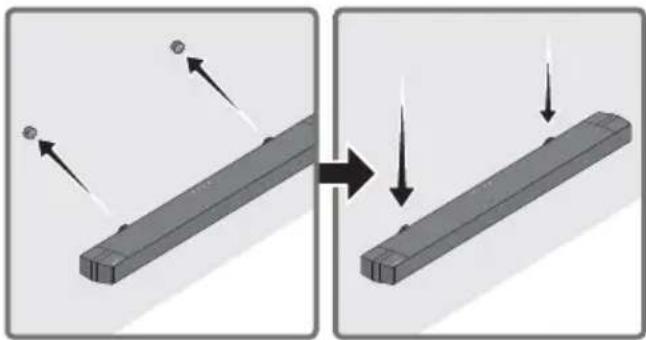

10 Installation du Support Mural 31

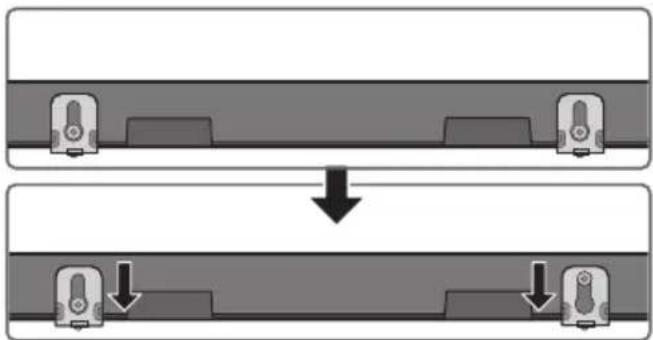

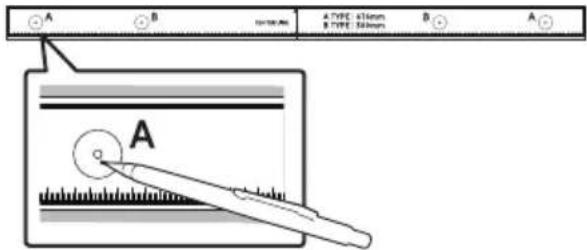

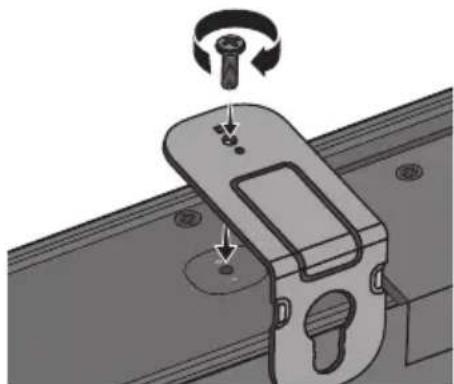

Précautions d'installation 31 Composants de fixation au mur 31

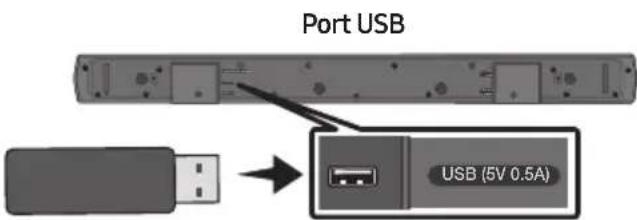

11 Mise à jour du Logiciel 33

Comment vérifier la version du micrologiciel 33 Procédure de mise à jour 34 Si UPDATE ne s'affiche pas 34

12 Dépannage 35

13 Licence 37

14 Avis de Licence Libre 38

15 Remarque Importante à Propos du Service 38

16 Spécifications et Guide 39

Spécifications 39

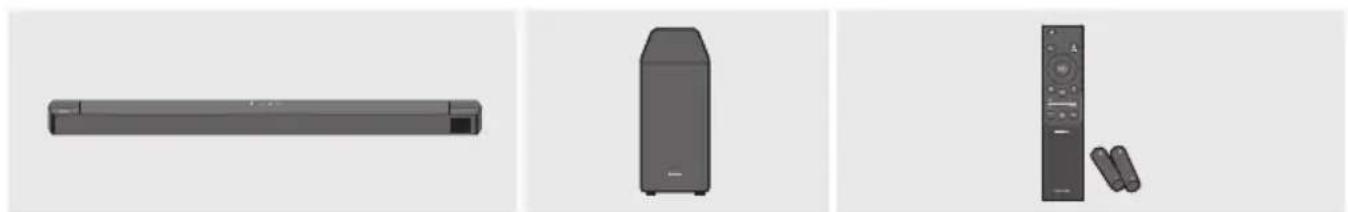

01 CONTRÔLE DES COMPOSANTS

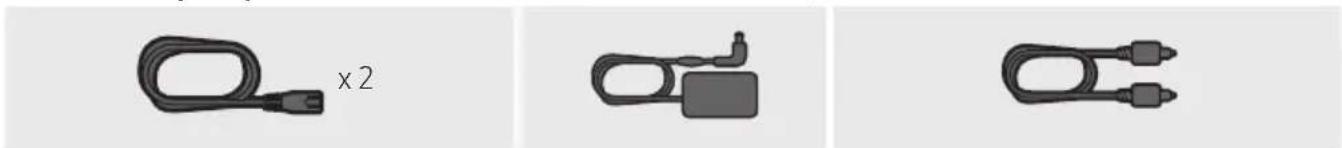

Unité principale Soundbar, Caisson de basse, Télécommande/Piles

Cordon d'alimentation (Caisson de basse, Soundbar)

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• En fonction de la région, l'apparence de la fiche CA peut varier ou elle peut être fournie intégrée à l'adaptateur CA/CC. L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

02 PRÉSENTATION DU PRODUIT

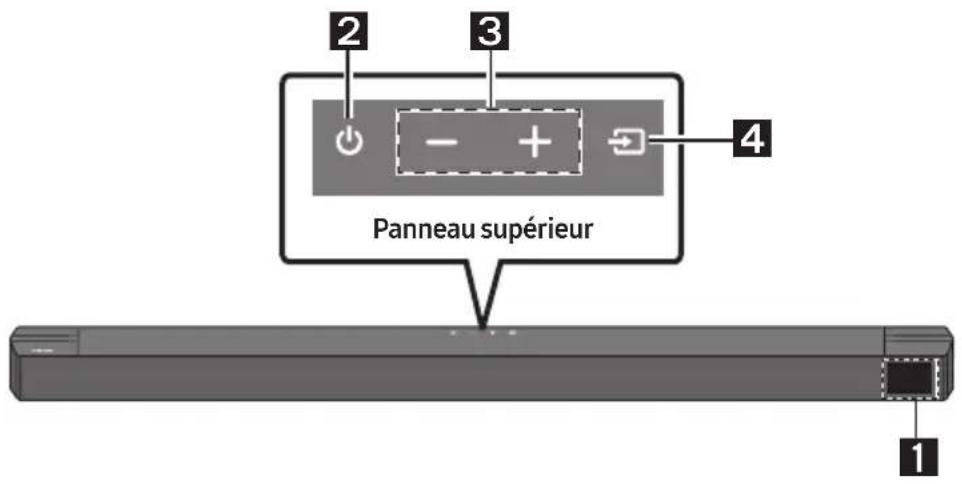

Panneau frontal/supérieur de la Soundbar

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touché (Alimentation) Allume et étèint l'appareil. · Fonction Auto Power Down L'appareil s'éteint automatiquement dans les situations suivantes. - Mode TV ARC/HDMI/BT/USB/D.IN: S'il n'y a pas de signal audio pendant 18 minutes.
3	Touché (Volume) Règle le volume. · Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touché (Source) Séléctionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	ARC (HDMI OUT) TV ARC
	HDMI HDMI
	BLUETOOTH BT
	USB	USB
	Optique	D.IN

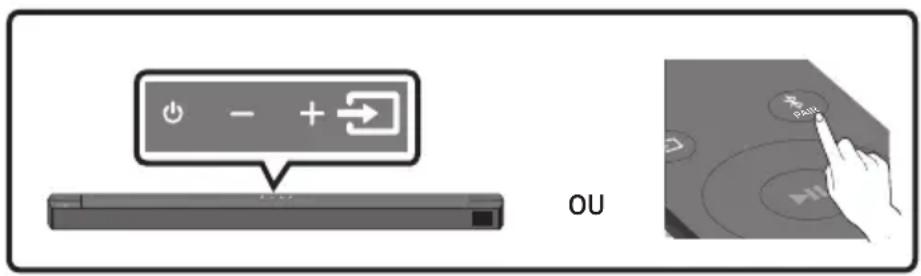

	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes.

Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. - Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. - Si vous souhaitez bénéficier du son de la Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportez-vous au manuel fourni avec votre téléviseur.

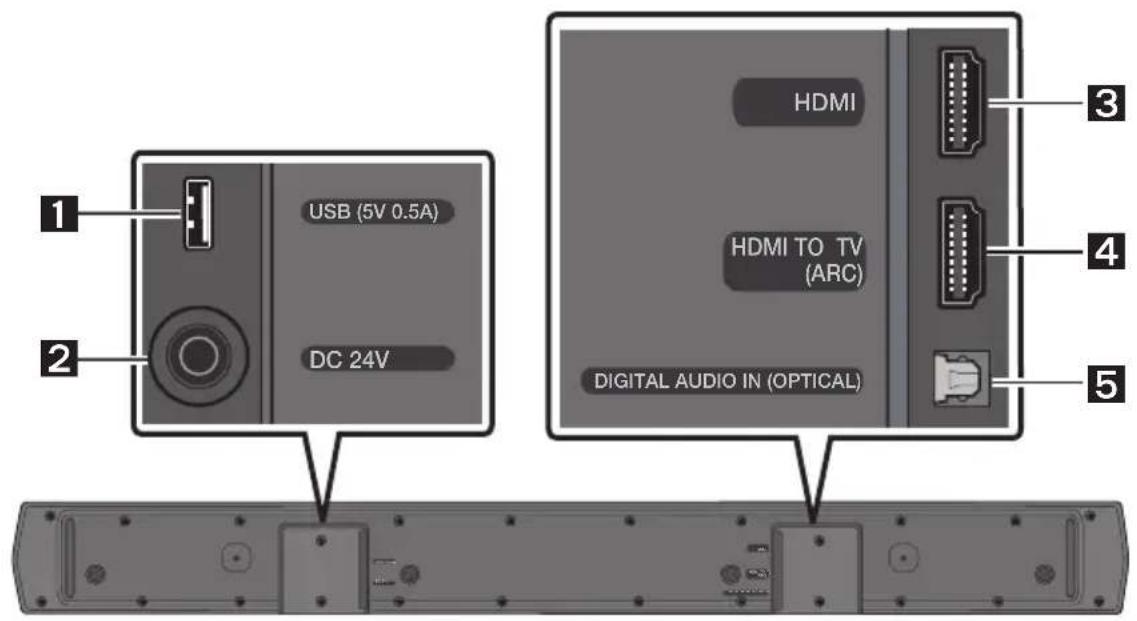

Panneau inférieur de la Soundbar

1	USB (5V 0.5A) Permet de connecter un pérophérique USB pour dire des fichiers musicaux sur le pérophérique USB via la Soundbar.
2	DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.
3	HDMI Permet l'entrée de signaux numériques video et audio simultanément à l'aide du cable HDMI. Permet de connecter la sortie HDMI d'un apparéil externe.
4	HDMI TO TV (ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
5	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparéil externe.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas sur le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 UTILISATION DE LA TÉLÉCOMMANDE

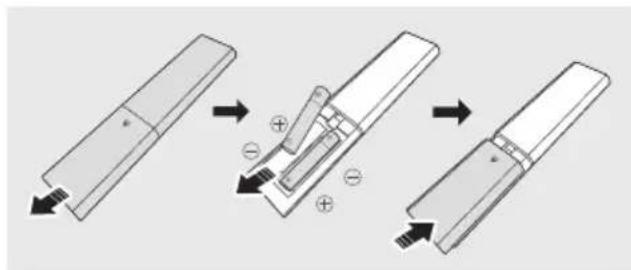

Insertion des piles avant l'utilisation de la télécommande (Piles AAA x 2)

Faites glisser le couvercle arrière dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) en orientant la polarité correctement. Remettez le couvercle arrière en le faisant glisser dans sa position.

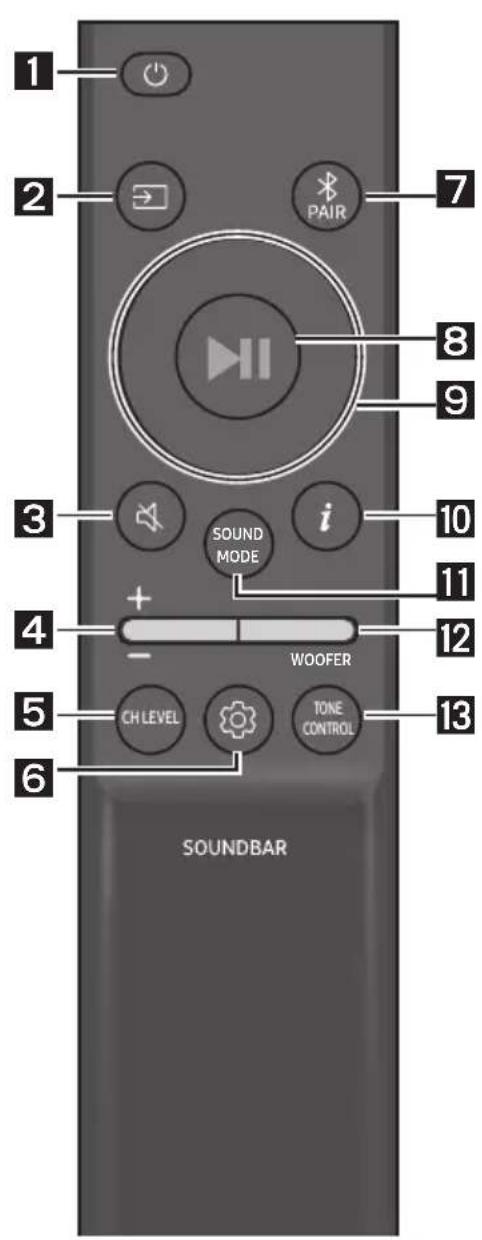

Comment utiliser la télécommande

1	Alimentation	Allume et étèint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.
3	Coupure de son	Appuyez sur la touche (coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	Volume	Appuyez sur les touches haut ou bas pour régler le volume. • Sourdine Appuyez sur la touche Volume pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son.

5	CH LEVEL CH LEVEL	Appuyer sur cette touche permet de régler le volume de chaque enceinte. • Appuyez sur cette touche pour sélectionner CENTER LEVEL ou SIDE LEVEL, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas. • Si les enceintes arrêté (vendues séparément) sont connectées, le réglage REAR LEVEL est disponible. Pour régler le volume REAR LEVEL entre -6 et +6, utilisez les touches Haut/Bas.
6	Commande sonore	Appuyer sur cette touche permet de paramétre la fonction audio. Il est possible de modifier chaque réglage à l'aide des touches Haut/Bas. NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF → AUDIO SYNC - NIGHT MODE ON/OFF Ce mode est idéal pour le visionnage de nuit, car les régliages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues. - VOICE ENHANCE ON/OFF Ce mode permet d'entendre plus facilement les dialogues parlés dans les films et sur le téléviseur. - AUDIO SYNC Si l'image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche (Commande sonore) pour sélectionner AUDIO SYNC puis réglez le décalage audio de 0 à 300 milliseconds à l'aide des touches Haut/Bas. (Non disponible en mode «USB» ou «BT») • Les fonctions audio NIGHT MODE et VOICE ENHANCE peuvent être activées ou désactivées ON/OFF à l'aide des touches Haut/Bas. • Appuyez et maintenez enforcée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être définir entre -6 et +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est régle sur «STANDARD».)
7	PAIR Bluetooth PAIR	Faites passer la Soundbar en mode de jumelage Bluetooth. Appuyez sur la touche PAIR et attendez que l'écran «BT PAIRING» se connecte à un nouveau dispositif Bluetooth.
8	Lecture / Pause	Voues pouvez également dire oumettre en pause la musique en appuyant sur cette touche.
9	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. • Répéétition Pour utiliser la fonction de répéétition en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • ID SET Appuyez et maintainez,enforcée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrêtés sans fil).
10	i Info	Appuyer sur ce bouton permet d'afficher la fonction active ou le codec disponible.
11	SOUND MODE SOUND MODE	En appuyant sur cette touche, vous pouvez selectionner le mode son souhaité. SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → BASS BOOST → STANDARD - SURROUND SOUND Fournit un champ sonore plus large que la norme. - GAME Fournit un son stériscopique vous permettant une immersion dans l'action pendant le jeu. - ADAPTIVE Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu. - DTS VIRTUAL:X Son 3D immersif à partir de n'importe quel contenu. - BASS BOOST Mode champ sonore mettant l'accent sur les graves. - STANDARD Émet le son original. • DRC (Dynamic Range Control) Vous permet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, lessons forts sont attenués.(Il peut se produire une distorsion du son.) • Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un apparil Bluetooth connecté précédemment. Le réglage est activé par défaut. - Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.
12	WOOFER Niveau DU WOOFER (GRAVES)	Appuyez sur les touches haut ou bas pour régler le niveau du woofer(graves) sur -12 ou de -6 à +6. Pour définir le niveau de volume du woofer(graves) sur 0 (Défaut), appuyez sur la touche.
13	TONE CONTROL TONE CONTROL	Appuyer sur cette touche permet de régler le volume des aigus et des graves. • Appuyez sur cette touche pour sélectionner TREBLE ou BASS, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas. Une fois que le niveau des graves est modifié, le niveau du caisson de basse s'ajuste en conséquence.

Utilisation des touches dissimulées (touches avec plus d'une fonction)

Touch de dissimulée		Page de référence
Touch de télécommande Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 14
Gauche	Activation/désactivation de la connexion automatique au téléviseur (BT prét)	page 23
Haut ID SET page 11
(Commande sonore)	EQ bande 7 page 10
SOUND MODE	DRC ON/OFF (Veille)	page 12
	Bluetooth Power page 12
PAIR	Multiconnexion Bluetooth activée/désactivée (Veille)	page 30

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée			Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrêté sans fil
SOUND MODE	SURROUND SOUND	2.0 canaux	5.1 canaux 7.1 canaux
		5.1 canaux 5.1 canaux	7.1 canaux
	GAME	2.0 canaux	5.1 canaux 7.1 canaux
		5.1 canaux 5.1 canaux	7.1 canaux
	ADAPTIVE	2.0 canaux	5.1 canaux 7.1 canaux
		5.1 canaux 5.1 canaux	7.1 canaux
	DTS VIRTUAL:X	2.0 canaux	5.1 canaux 7.1 canaux
		5.1 canaux 5.1 canaux	7.1 canaux
	BASS BOOST	2.0 canaux	5.1 canaux 7.1 canaux
		5.1 canaux 5.1 canaux	7.1 canaux
	STANDARD	2.0 canaux	2.1 canaux 2.1 canaux
		5.1 canaux 5.1 canaux	7.1 canaux

• Le kit d'enceintes sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.
• Les enceintes sans fil ne produisent pas de son pour 2 canaux de sortie si le mode STANDARD est utilisé. Pour activer le son pour les enceintes sans fil, passez en mode d'effet SURROUND SOUND.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Haut-parleur ext pour utiliser cette fonction.
• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Éteignez la Soundbar.
• Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes. Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l'ordre suivant : « OFF-TV REMOTE » (Mode par défaut), « SAMSUNG-TV REMOTE », « ALL-TV REMOTE ».

Touch de télécommande Écran État
5 Sec	(Mode par défaut) OFF-TV REMOTE
5 Sec	SAMSUNG-TV REMOTE
5 Sec	ALL-TV REMOTE

04 CONNEXION DE LA SOUNDBAR

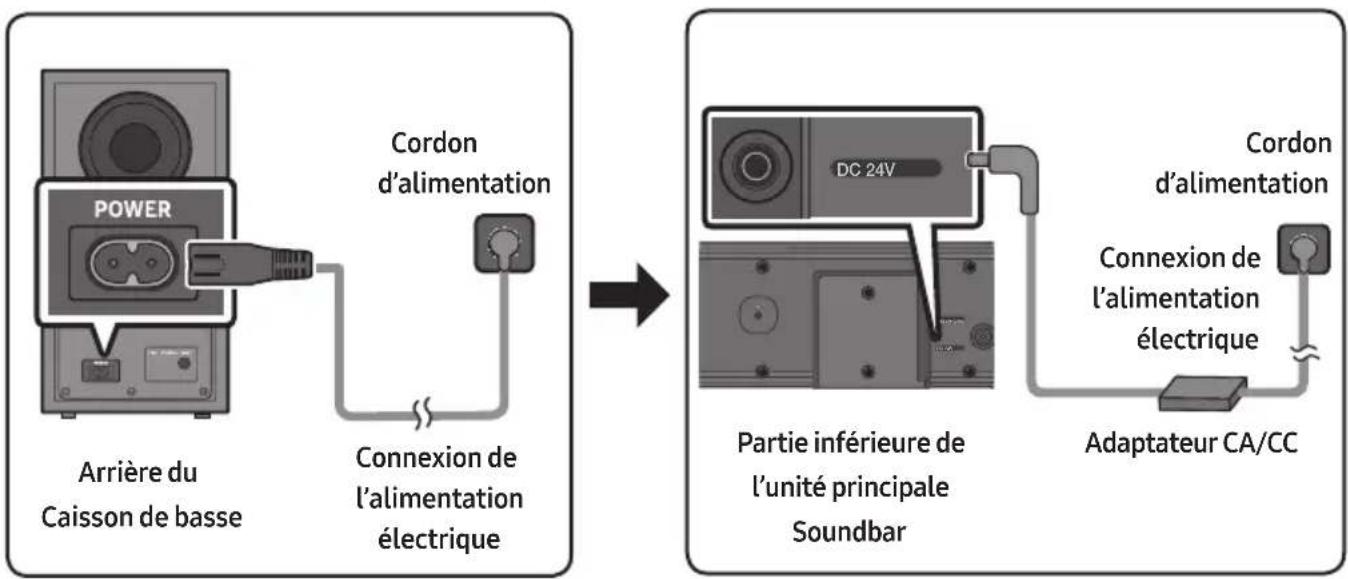

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit (Étiquette : Bas de l'Unité Principale Soundbar)
• Connectez un cordon d'alimentation au subwoofer.
• Connectez le cordon d'alimentation à l'adaptateur CA/CC. Connectez l'adaptateur CA/CC (avec le cordon d'alimentation) à la Soundbar.
• Connectez l'alimentation à la Soundbar et au subwoofer.
• Commencez par connecter l'alimentation au subwoofer. Le subwoofer est connecté automatiquement à la Soundbar au moment où celle-ci est allumée.

• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.
• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement.

Connexion manuelle du caisson de basse si la connexion automatique échoue

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le caisson de basse sont connectés correctement. Assurez-vous que la Soundbar est allumée.

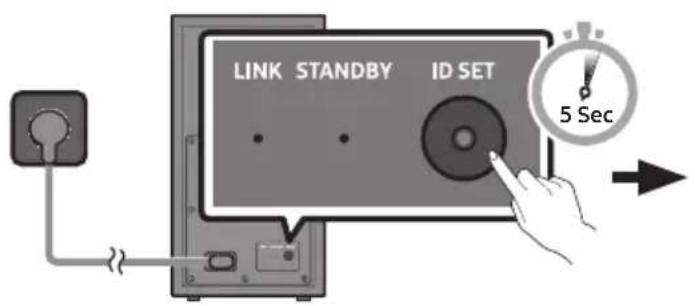

• Appuyez sur ID SET à l'arrière du caisson de basse pendant au moins 5 secondes quand le voyant rouge est allumé fixe ou que le voyant bleu clignote lentement.

L'indicateur rouge à l'arrière du caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du caisson de basse

Arrière du caisson de basse

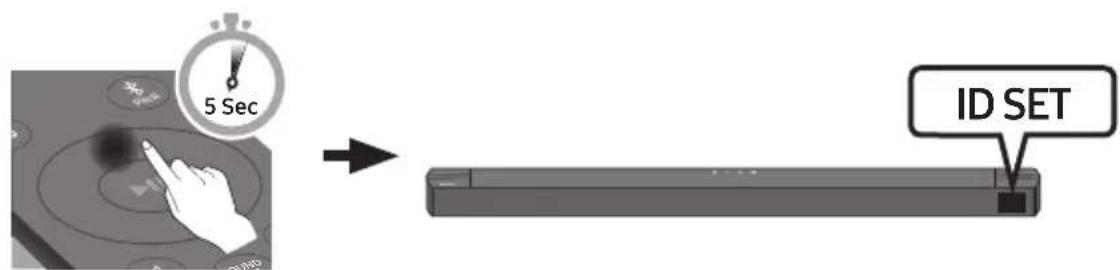

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.
2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

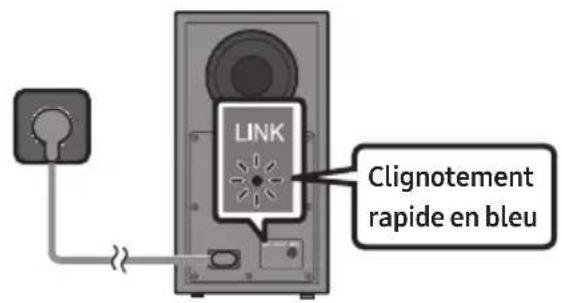

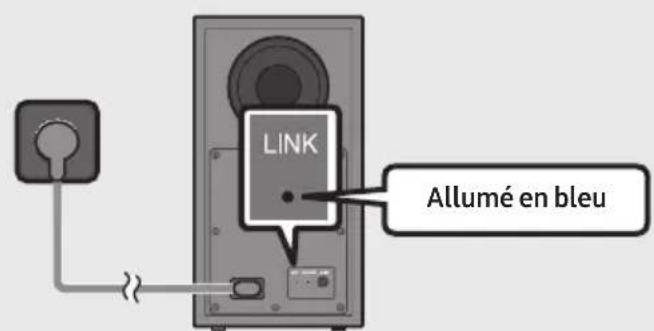

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État Description Résolution
Bleu LINK STANDBY ID SET	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le cable d'alimentation fixé à l'unité principal Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 16.
Rouge LINK STANDBY ID SET	Activé	En veille (avec l'unité principale de la Soundbar étéinte)	Vérifiez que le cable d'alimentation sur l'unité principal Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 16.
Rouge et bleu LINK STANDBY ID SET	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

REMARQUES

• Avant de déplacer ou d'incliner ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

ATTENTION

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour du caisson de basses sans fil et des enceintes arrière sans fil (vendues séparément) ne présente pas d'obstacles.

Connexion du kit arrière sans fil Samsung à votre Soundbar

Passez au son surround véritablement sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-9200S, vendu séparément) à votre Soundbar.

Pour plus d'informations concernant les connexions, veuillez consulter le manuel du kit d'enceintes arrière sans fil Samsung.

05 CONNEXION FILAIRE AVEC LE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.
• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion à l'aide d'un câble optique

Liste de vérifications préalables à la connexion

• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode «D.IN».
3. Le son du téléviseur est émis par la Soundbar.

Méthode 2. Connexion d'un téléviseur à l'aide d'un câble HDMI

ATTENTION

• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un câble HDMI haute vitesse avec Ethernet.

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu'illustré.
2. «TV ARC» apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.
3. Si le son du téléviseur est inaudible, appuyez sur le bouton (Source) de la télécommande ou de la partie supérieure de la Soundbar pour passer en mode «TV ARC». L'écran affiche «TV ARC» et le son du téléviseur est émis.
4. Si «TV ARC» n'apparaît pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifiez que le câble HDMI (non fourni) est connecté au bon port.
5. Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC.
• Lorsque les signaux de diffusion sont Dolby Digital et que le réglage « Format audio de sortie numérique » est sur PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

06 CONNEXION SANS FIL AVEC LE TÉLÉVISEUR

Connexion via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode « BT PAIRING ».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez « BT ». « BT » passe automatiquement en « BT PAIRING » en quelques secondes ou en « BT READY » en cas de connexion enregistrée. b. Lorsque « BT READY » apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher « BT PAIRING ».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)
2. Sélectionnez « [AV] B-Series Soundbar » dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée « Need Pairing » ou « Paired » dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion. Lorsque le téléviseur est connecté, [Nom du téléviseur] → « BT » apparaît sur l'affichage avant de la Soundbar.
3. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. « [AV] B-Series Soundbar ») apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

REMARQUE

• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar du téléviseur

Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande et activez l'un des modes, à l'exception du mode «BT».

• La déconnexion prend du temps car le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche de la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes :
• En cas de champ électrique puissant autour de la Soundbar.
• Si deux appareils Bluetooth ou plus sont appariés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

07 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via une connexion câblée ou une connexion Bluetooth pour écouter le son de l'appareil externe via la Soundbar.

Méthode 1. Connexion à l'aide d'un câble optique

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur le bouton (Source) situé sur le panneau frontal ou sur la télécommande.

Méthode 2. Connexion à l'aide d'un câble HDMI

1. Utilisez un câble HDMI (non fourni) pour relier le port HDMI qui se trouve en bas de la Soundbar au port HDMI OUT de votre périphérique numérique.
2. Utilisez un câble HDMI (non fourni) pour relier le port HDMI TO TV (ARC) qui se trouve en bas de la Soundbar au port HDMI IN de votre téléviseur.
3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

08 Connexion d'un périphérique de stockage USB

Vous pouvez lire des fichiers musicaux situés sur des périphériques de stockage USB via la Soundbar.

1. Connectez l'appareil USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB».
3. «USB» apparaît sur l'écran d'affichage.
4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.
5. La Soundbar s'éteint automatiquement (fonction Auto Power Down) en l'absence de signal audio du lecteur USB ou de connexion du lecteur USB pendant plus de 18 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG1 Layer2	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG1 Layer3	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG2 Layer3	16 ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 ~ 12 kHz	8 ~ 160 kbps
*.ogg	Vorbis	32 ~ 48 kHz	45 ~ 500 kbps
*.aac	A AC-LC (MPEG2/MPEG4 Audio uniquement)	32 ~ 48 kHz	32 ~ 320 kbps
*.m4a
*.mp4
*.wav	LPCM	32 ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps

• Si votre périphérique USB contient trop de dossiers (environ 200) et de fichiers (environ 2000), la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.
• Systèmes de fichiers USB pris en charge : FAT16, FAT32, NTFS

09 Connexion à un appareil mobile

Connexion via Bluetooth

Lorsqu'un appareil est connecté via Bluetooth, vous pouvez écouter le son stéréo sans les tracas des câbles.

• Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar est éteinte, celle-ci s'allume automatiquement.
• La connexion est limitée à un téléviseur ou deux appareils Bluetooth à la fois.

Connexion initiale

• Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, assurez-vous que l'appareil se trouve à moins de 1 m de la Soundbar.
• Appuyez sur la touche PAIR de la télécommande pour passer en mode « BT PAIRING ».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez « BT ». « BT » passe automatiquement en « BT PAIRING » après quelques secondes, ou en « BT READY » en cas de connexion enregistrée. b. Lorsque « BT READY » apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher « BT PAIRING ».

1. Sélectionnez « [AV] B-Series Soundbar » dans la liste.
2. Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → « BT » apparaît sur l'affichage avant.
3. Lisez des fichiers musicaux à partir de l'appareil connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste des Soundbars connectées précédemment (par ex. «[AV] B-Series Soundbar») apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

REMARQUE

• Après avoir connecté la Soundbar à l'appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes passées en mode «BT READY».
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes :
• En cas de champ électrique puissant autour de la Soundbar.
• En cas d'appairage simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.
• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] B-Series Soundbar» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
• Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)
• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT PAIRING».

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaie de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous souhaitez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur le bouton (Source) situé sur le panneau supérieur ou la télécommande, puis passez dans n'importe lequel des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10m.
• Le système Soundbar s'éteint après 18 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque :
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).
• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.
• Plus la distance est grande entre la Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Connexion Multi-Bluetooth

Il est possible de connecter la Soundbar à 2 appareils Bluetooth à la fois.

1. Connectez la Soundbar à jusqu'à deux appareils Bluetooth. (Voir page 27)
2. Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.
3. Si de la musique est lue à partir de l'appareil Bluetooth « B » alors que la lecture est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/mise en pause sur l'appareil « A ».
4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

Comment coupler plusieurs appareils à la Soundbar

1. Allumez la Soundbar.
2. En mode « BT » seulement, appuyez sur le bouton (Source) sur le dessus de la Soundbar pendant plus de 5 secondes pour que celle-ci entre en mode « BT PAIRING », puis sur l'appareil Bluetooth, activez Bluetooth et sélectionnez la Soundbar dans la liste des appareils disponibles. La Soundbar se connectera automatiquement à l'appareil Bluetooth.
3. Un 2e appareil Bluetooth peut être couplé et connecté à la Soundbar en utilisant la même méthode.

Si vous tentez de connecter un 3e appareil, un appareil connecté qui ne produit pas d'audio perdra sa connexion Bluetooth, mais sera quand même couplé à la Soundbar.

1. En utilisant la même méthode, vous pouvez coupler jusqu'à 8 appareils Bluetooth, mais seuls les 2 derniers resteront connectés à la Soundbar en même temps.

REMARQUES

• 1 seul téléviseur Samsung ou 2 appareils Bluetooth peuvent être connectés à la Soundbar en même temps.
• La Soundbar sera déconnectée des appareils Bluetooth si elle reçoit une demande de connexion d'un téléviseur Samsung.
• Par défaut, la Soundbar est sur « ON-BT MULTI CONNECTION », mais pour revenir en mode non-multiconnexion depuis un autre mode, appuyez sur le bouton PAIR de la télécommande pendant plus de 5 secondes en mode veille, jusqu'à ce que « OFF-BT MULTI CONNECTION » s'affiche à l'écran.

10 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

Diamètre : M5 - Longueur : 35 mm ou plus recommandé.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur. Veillez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procéder à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

Composants de fixation au mur

Guide de fixation murale

×2

(M4 × L10)

Vis de fixation, Vis, Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.
2. Le Guide de fixation murale doit être de niveau.
3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.
2. Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous suffisamment larges pour les accueillir.
3. Insérez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les supports de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 vis.

Lors de l'assemblage, veillez à ce que l'accroche des supports de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les supports de fixation murale, en accrochant les supports de fixation murale sur les vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les supports de fixation murale reposent de manière sûre sur les vis de fixation.
2. Insérez les vis de fixation dans la partie large (inférieure) des supports de fixation murale, puis faites glisser les supports de fixation murale vers le bas afin que les supports de fixation murale reposent de manière sûre sur les vis de fixation.

11 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung (www.samsung.com → Support).

Ensuite, sélectionnez le type de produit ou entrez le modèle de votre Soundbar, sélectionnez l'option Logiciels et applications, puis Téléchargements. Notez que les noms d'options peuvent varier.

Comment vérifier la version du micrologiciel

1. Éteignez la Soundbar.
2. Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes sur la télécommande.
3. Chaque version apparaît dans l'ordre suivant sur l'affichage de la Soundbar : (Version du logiciel → HDMI → WGM → Rx)

WGM : module de transmission sans fil dans la Soundbar. - Rx : module de réception sans fil dans le subwoofer.

AFFICHAGE DE LA VERSION R2

• Arrière R2 non connecté ---
• Arrière R2xxx connecté

Procédure de mise à jour

Important : La fonction de mise à jour efface tous les paramètres utilisés. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Connectez une clé USB au port USB de votre ordinateur. Important : Assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. Cela peut entraîner l'échec de la mise à jour du micrologiciel.
2. Accédez au site (samsung.com) → Sélectionnez « Entrez le numéro de modèle », puis saisissez le modèle de votre Soundbar. Sélectionnez « Manuels et téléchargements », puis téléchargez le dernier fichier de mise à jour.
3. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire ici » pour dézipper le fichier.
4. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port USB.
5. Allumez la Soundbar et changez la source sur le mode « USB ». Dans les 3 minutes, « UPGR » s'affiche et la mise à jour commence. Une fois la mise à jour terminée, la Soundbar s'éteint, puis s'allume automatiquement.
6. Appuyez sur le bouton + (Volume) sur le panneau supérieur pendant 5 secondes.

« INIT » s'affiche à l'écran, puis la Soundbar s'éteint. La mise à jour est terminée.

• Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.
• Restaurez vos paramètres sur la Soundbar.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez puis reconnectez le périphérique de stockage contenant le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si des fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.
• N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en cours d'application. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, la configuration d'utilitaire est initialisée dans la Soundbar. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 16.

Si la mise à jour du logiciel échoue, vérifiez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

12 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

La Soundbar ne s'allume pas.

Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La Soundbar fonctionne par intermittence.

Retirez le cordon d'alimentation, puis insérez-le à nouveau. Débranchez le cordon d'alimentation de l'appareil externe, rebranchez-le, puis réessayez. En l'absence de signal, la Soundbar s'est automatiquement éteinte après un certain temps. Activez l'alimentation. (Voir page 7.)

Si la télécommande ne fonctionne pas.

Pointez la télécommande directement vers le centre de la Soundbar. Remplacez les piles de la télécommande par des piles neuves.

La Soundbar n'émet aucun son.

Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume. Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe. Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil → Menu → Paramètres → Tous les paramètres → Son → Sortie son → Sélectionnez la Soundbar). Il y a peut-être du jeu dans le branchement du câble sur la Soundbar. Débranchez le câble et connectez-le de nouveau. Débranchez complètement le cordon d'alimentation, reconnectez-le, puis allumez l'alimentation. Initialisez l'appareil et réessayez. (Voir page 34.)

Le caisson de basse n'émet aucun son.

Vérifiez si le voyant LED situé à l'arrière du subwoofer est allumé en bleu. Reconnectez la Soundbar et le subwoofer si le voyant clignote en bleu ou devient rouge. (Voir page 16.) Vous pourriez rencontrer un problème s'il y a un obstacle entre la Soundbar et le subwoofer. Déplacez les appareils vers une zone sans obstacle. Les signaux de fréquence radio envoyés par d'autres appareils à proximité peuvent interrompre la connexion. Gardez l'enceinte éloignée de ces appareils. Débranchez puis reconnectez la fiche d'alimentation.

Le volume du subwoofer est trop faible.

Le volume original du contenu que vous écoutez peut être faible. Essayez de régler le niveau du subwoofer. (Voir page 12.) Rapprochez l'enceinte subwoofer de vous.

Si le téléviseur n'est pas connecté via HDMI TO TV (ARC).

→ Vérifiez si le câble HDMI est correctement connecté à la borne ARC. (Voir page 20.) → La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar. → Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Téléviseur Samsung : Accueil (m) → Menu → Paramètres (s) → Tous les paramètres (s) → Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI-CEC) ALLUMÉ)

Il n'y a aucun son lors de la connexion au téléviseur en mode HDMI TO TV (ARC).

→ Votre appareil est incapable de lire le signal d'entrée. Basculez la sortie audio du téléviseur sur PCM ou AUTO. (Pour un téléviseur Samsung : Accueil (m) → Menu → Paramètres (s) → Tous les paramètres (s) → Son → Paramètres expert → Format de sortie audio numérique)

La Soundbar ne se connecte pas via Bluetooth.

Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour établir la connexion. (Maintenez la touche PAIR de la télécommande ou la touche (Source) située sur le boîtier de la Soundbar enfoncée pendant au moins 5 secondes.) Si la Soundbar est connectée à un autre appareil, déconnectez d'abord cet appareil pour changer d'appareil. → Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung : Accueil (m) → Menu → Paramètres (s) → Tous les paramètres (s) → Son → Sortie son → Liste des haut-parleurs Bluetooth) → La connexion automatique au téléviseur peut être désactivée. Lorsque la Soundbar est sur « BT READY », appuyez et maintenez enfoncée la touche Gauche sur la télécommande de la Soundbar pendant 5 secondes pour sélectionner ON-TV

CONNECT. Si vous voyez OFF-TV CONNECT, appuyez et maintenez enfoncée de nouveau la touche Gauche pendant 5 secondes pour changer la sélection.

→ Débranchez puis reconnectez la fiche d'alimentation, et réessayez. → Initialisez l'appareil et réessayez. (Voir page 34.)

Le son se coupe lors d'une connexion via Bluetooth.

→ Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar. → Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La multiconnexion Bluetooth ne fonctionne pas.

→ Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez. → Vérifiez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section « La Soundbar ne se connecte pas via Bluetooth. »). → Déconnectez l'appareil en cours de lecture, appariez-le avec l'appareil que vous souhaitez connecter, puis reconnectez l'appareil précédent. → Si le son est inaudible même après avoir établi correctement la connexion, reportez-vous à la section « Le son se coupe lors d'une connexion via Bluetooth. »

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

→ Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

13 LICENCE

Dolby

AUDIO

Les logiciels open source utilisés dans ce produit figurent à l'adresse http://opensource.samsung.com.

15 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

• Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectué.

16 SPÉCIFICATIONS ET GUIDE

Spécifications

Nom du modele HW-B750D / HW-B760GD
USB 5V/0,5A
Poids 3,2 kg
Dimensions (L x H x P) 1030,0 x 59,4 x 105,0 mm
Plage de températures en fonctionnement +10°C à +40°C	+40°C
Plage d'humidité en fonctionnement 10 % à 80 %, sans condensation
Température de stockage -20°C à +45°C
Humidité de stockage 5 % à 95 %, sans condensation
AMPLIFICATEUR Puisance de sortie nominale	150W(30Wx5)
Formats de lecture pris en charge	LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS, DTS Virtual:X
Nom du caisson de basse PS-WD75T
Poids 5,0 kg
Dimensions (L x H x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICATEUR Puisance de sortie nominale	250W
Consommation électrique totale en veille (W)	2,0W
Bluetooth Méthode de désactivation du port	Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

REMARQUES

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs. - Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL

Puissance de transmission RF max.

100 mW à 2,4 GHz - 2,4835 GHz

25 mW à 5,725 GHz - 5,825 GHz

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veuillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

RÈGLEMENT (UE) 2019/1782 DE LA COMMISSION

Exigences d'écoconception applicables aux sources d'alimentation externe : www.samsung.com/global/ecodesign_component

Brancher à l'alimentation électrique 15

Brancher à l'alimentation électrique
