Tipo de producto	Barra de sonido con subwoofer inalámbrico
Marca	Samsung
Modelo	HW-B760D
Dimensiones (An x Al x Pr)	1030,0 x 59,4 x 105,0 mm
Peso (barra de sonido)	3,2 kg
Peso (subwoofer)	5,0 kg
Alimentación eléctrica	Entrada DC 24V mediante adaptador CA/CC
Consumo en espera	2,0 W
Potencia de salida total	Barra de sonido: 150 W (30 W x 5), Subwoofer: 250 W
Conectividad	HDMI (ARC), entrada HDMI, óptico, USB (5V 0,5A), Bluetooth
Formatos de audio compatibles	LPCM 2ch, Dolby Digital, DTS, DTS Virtual:X
Modos de sonido	Surround Sound, Game, Adaptive, DTS Virtual:X, Bass Boost, Standard
Funciones especiales	Modo noche, Voice Enhance, Audio Sync, Bluetooth Power, Multi-conexión Bluetooth
Compatibilidad USB	FAT16, FAT32, NTFS; archivos MP3, OGG, AAC, WAV, FLAC, AIFF
Altavoces traseros inalámbricos	Compatible con kit Samsung SWA-9200S (vendido por separado)
Instalación en pared	Soporte de pared incluido (tornillos no incluidos)
Temperatura de funcionamiento	+10°C a +40°C
Humedad de funcionamiento	10 % a 80 %, sin condensación
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco; no usar productos químicos
Seguridad	No abrir la cubierta (riesgo de descarga eléctrica); no exponer a la lluvia o humedad; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar a un servicio técnico calificado
Información general	Manual disponible en varios idiomas; actualización del firmware mediante USB

Preguntas frecuentes - HW-B760D SAMSUNG

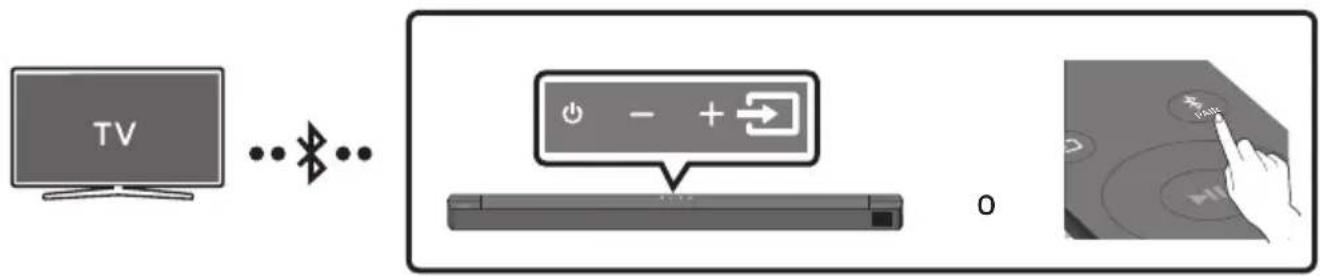

¿Cómo conectar la barra de sonido a mi televisor mediante Bluetooth?

Presione el botón PAIR del control remoto para entrar en modo «BT PAIRING». En su televisor, active el Bluetooth y seleccione «[AV] B-Series Soundbar» de la lista. Una vez conectado, el sonido del televisor se emitirá a través de la barra de sonido.

¿Por qué no funciona el subwoofer?

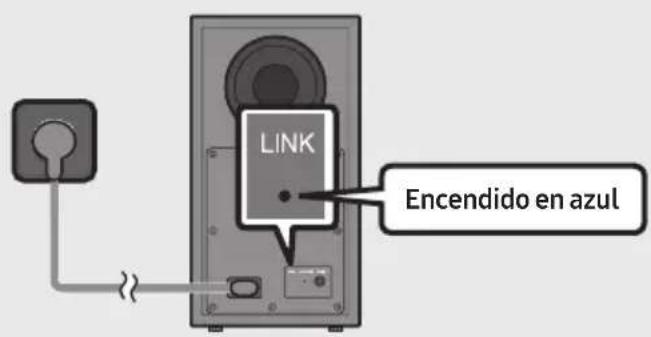

Verifique que el LED en la parte posterior del subwoofer esté azul fijo. Si parpadea o está rojo, realice una conexión manual: mantenga presionado el botón ID SET en la parte posterior del subwoofer durante 5 segundos, luego mantenga presionada la tecla Arriba del control remoto durante 5 segundos hasta que aparezca «ID SET».

¿Cómo ajustar el volumen del subwoofer?

Use las teclas Arriba/Abajo de la tecla WOOFER en el control remoto para ajustar el nivel de graves de -12 a +6. Presione la tecla WOOFER para volver a 0.

¿Qué hacer si el sonido de la barra de sonido no está sincronizado con la imagen?

Presione la tecla Control de sonido del control remoto para seleccionar AUDIO SYNC, luego ajuste el retardo de audio de 0 a 300 ms con las teclas Arriba/Abajo. Esta función no está disponible en modo USB o Bluetooth.

¿Cómo activar el modo noche?

Presione la tecla Control de sonido para acceder a los ajustes de audio, luego seleccione NIGHT MODE ON con las teclas Arriba/Abajo. Este modo reduce el volumen de los sonidos fuertes mientras mantiene la claridad de los diálogos.

La barra de sonido no se enciende. ¿Qué hacer?

Verifique que el cable de alimentación esté correctamente conectado a la barra de sonido y a la toma de corriente. Desconecte y vuelva a conectar el cable de alimentación. Si el problema persiste, pruebe con otro enchufe.

¿Cómo actualizar el firmware de la barra de sonido?

Descargue el último firmware del sitio web de Samsung (www.samsung.com) y guárdelo en una memoria USB formateada en FAT32. Conecte la memoria al puerto USB de la barra de sonido, luego enciéndala y seleccione el modo USB. Aparecerá «UPGR» y la actualización comenzará. No apague el dispositivo durante la operación.

¿Puedo conectar dos dispositivos Bluetooth al mismo tiempo?

Sí, la barra de sonido admite la multi-conexión Bluetooth. Puede conectar hasta 2 dispositivos Bluetooth simultáneamente. Para activar esta función, asegúrese de que el parámetro «BT MULTI CONNECTION» esté activado (por defecto). Si es necesario, mantenga presionada la tecla PAIR en espera para cambiar.

¿Qué significa el LED rojo parpadeante en el subwoofer?

El LED rojo parpadeante indica que la conexión entre la barra de sonido y el subwoofer ha fallado. Verifique que ambos dispositivos estén encendidos, luego realice el procedimiento de conexión manual (consulte la pregunta sobre el subwoofer).

¿Cómo usar el control remoto del televisor para ajustar el volumen de la barra de sonido?

Asegúrese de que los altavoces del televisor estén configurados en «Altavoz externo». Apague la barra de sonido, luego mantenga presionada la tecla WOOFER del control remoto durante 5 segundos para cambiar al modo SAMSUNG-TV REMOTE o ALL-TV REMOTE. Entonces podrá controlar el volumen con el control remoto de su televisor.

MANUAL DE USUARIO HW-B760D SAMSUNG

COMPONENTES INCLUIDOS AVISOS DE SEGURIDAD

PARA REDUCIR EL RIESGO DE DESCARGAS

ELÉCTRICAS, NO RETIRE LA TAPA POSTERIOR.

Indicadores LED en la parte frontal del subwoofer

Emparejamiento múltiple Bluetooth

Antes de solicitar asistencia, verifique lo siguiente.

La barra de sonido responde de forma errática.

(Residuos de Equipos Eléctricos y Electrónicos)

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO ABRA ESTA UNIDAD.

NO CONTIENE ELEMENTOS QUE DEBA

REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL ESPECIALIZADO.

Consulte la guía para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

5	PRECAUCION RIESGO DE ELECTROCUCION. NO ABRIR.	5
4	Este=simbolo indica la presencia de alto voltaje en el interior. Es peligioso entrada en contacto con cualquier pieza inferior de este producto.
1	Este=simbolo indica que con este producto se incluye documentacion importante correspondiente al funciona bajo succionado.
	Producto de Clase II: Este=simbolo indica que no se requires una交代 de seguidad de puesta a tierra (toma de tierra). Si este=simbolo no está presente en un producto con cable de alimentacion, el producto DEBE tener una交代 fiabile a tierra.
	Tension CA: Este=simbolo indica que la tension nominalmarca con el=simbolo es CA.
=	Tension CC: Este=simbolo indica que la tension nominalmarca con el=simbolo es CC.
	Precaucion, consulte las instruetiones antes de usar: Este=simbolo informa de que se debe consultingel manual del usuario para Obtener más informacion relativa a la seguridad.

ADVERTENCIA

• Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato debe conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe debe ser desconectado de la toma principal, lo que significa que debe disponer de fácil acceso al enchufe principal.
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque sobre el aparato objetos con líquido, como jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.

PRECAUCIONES

1. Asegúrese de que la alimentación eléctrica de CA de su domicilio cumpla las especificaciones eléctricas indicadas en la etiqueta identificativa situada en la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación (7~10 cm). Asegúrese de que los orificios de ventilación no queden tapados. No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda tener calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va a utilizarla durante un tiempo prolongado.
2. Durante tormentas, desconecte el enchufe principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.
3. No exponga la unidad a la luz directa del sol ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en la unidad.
4. Proteja el reproductor contra la humedad (por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de CA si la unidad no funciona correctamente. El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.
5. Las pilas de este producto contienen productos químicos peligrosos para el medio ambiente. No tire las pilas con la basura doméstica. No las arroje al fuego. No las cortocircuite, desmonte ni sobrecaliente. PRECAUCIÓN: Si la pila no se reemplaza correctamente, existe riesgo de explosión. Reemplace la pila solo por una igual o de especificaciones equivalentes.

ÍNDICE

01 Comprobación de los componentes 6

02 Descripción del producto 7

Panel delantero y panel superior de la Soundbar 7

Panel inferior de la Soundbar 8

03 Uso del mando a distancia 9

Cómo colocar las pilas antes de utilizar el mando a distancia (pilas AAA x 2)

Cómo utilizar el mando a distancia 9

Uso de los botones ocultos (botones con más de una referencia) 13

Especificaciones de salud para los distintos modos de efectos de sonido 13

Ajuste del volumen de la Soundbar con el mando a distancia del televisor 14

04 Conexión de la Soundbar 15

Conexión a la corriente eléctrica 15

Conexión del kit de altavoz trasero inalámbrico a la Soundbar 18

05 Uso de una conexión por cable al Televisor 19

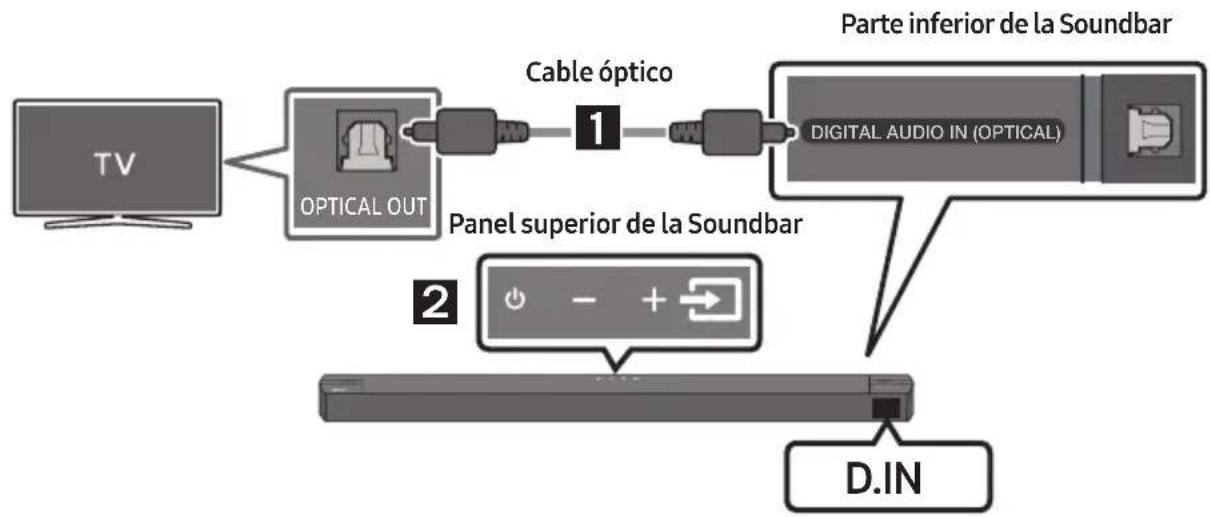

Método 1. Conexión mediante un cable óptico 19

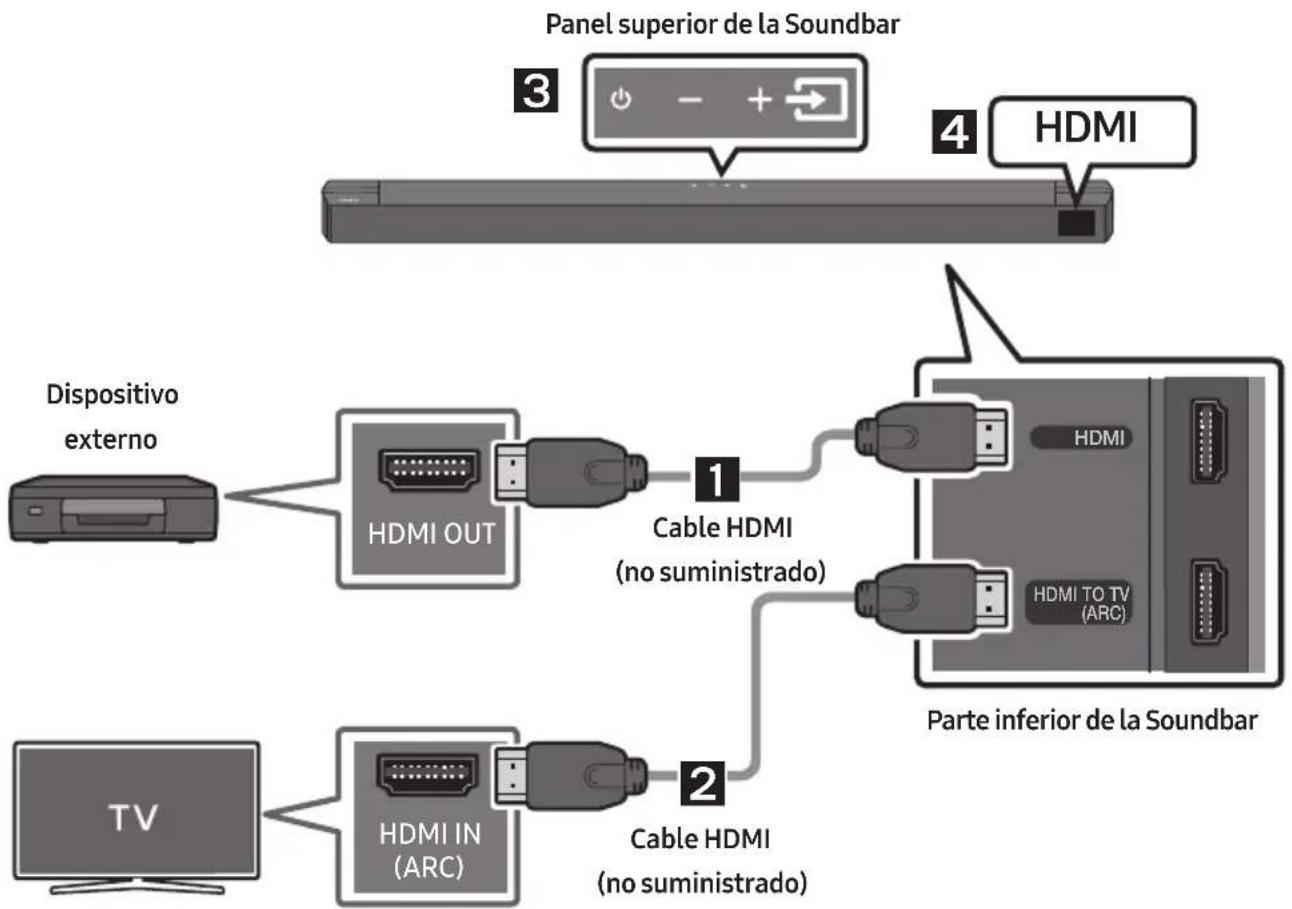

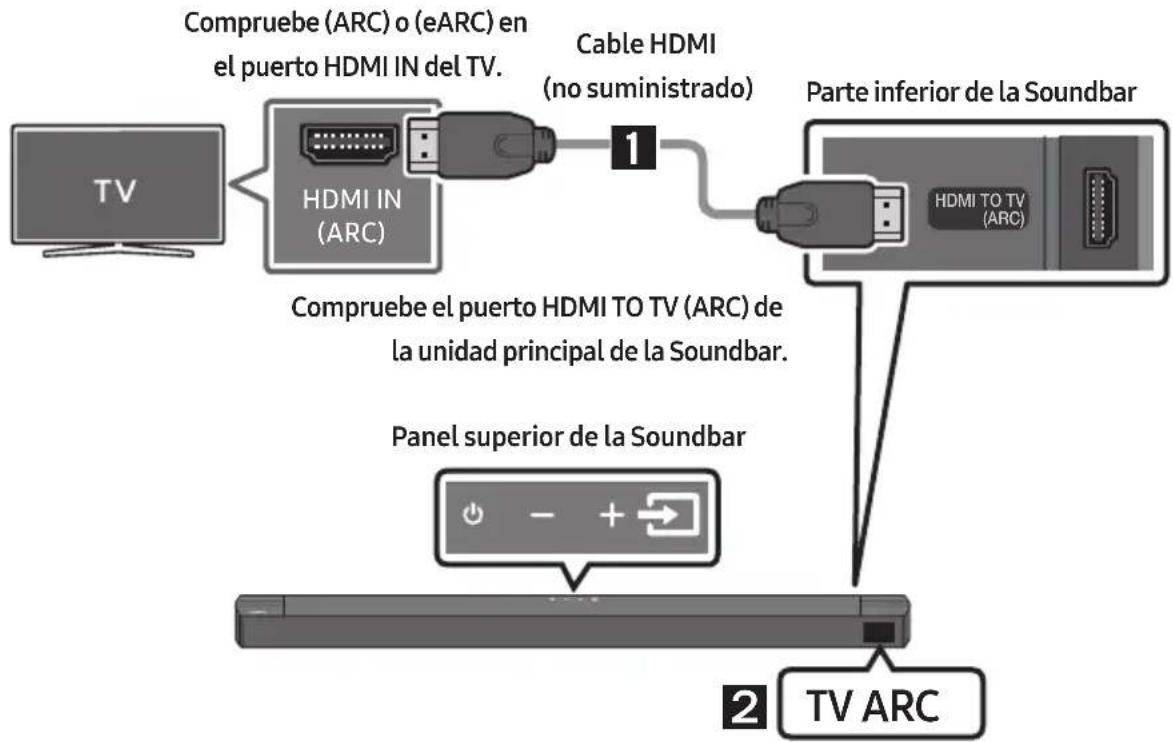

Método 2. Conexión a un TV mediante un cable HDMI 20

06 Uso de una conexión inalámbrica al Televisor 22

Conexión a工程技术 22

07 Conexión a un dispositivo externo 24

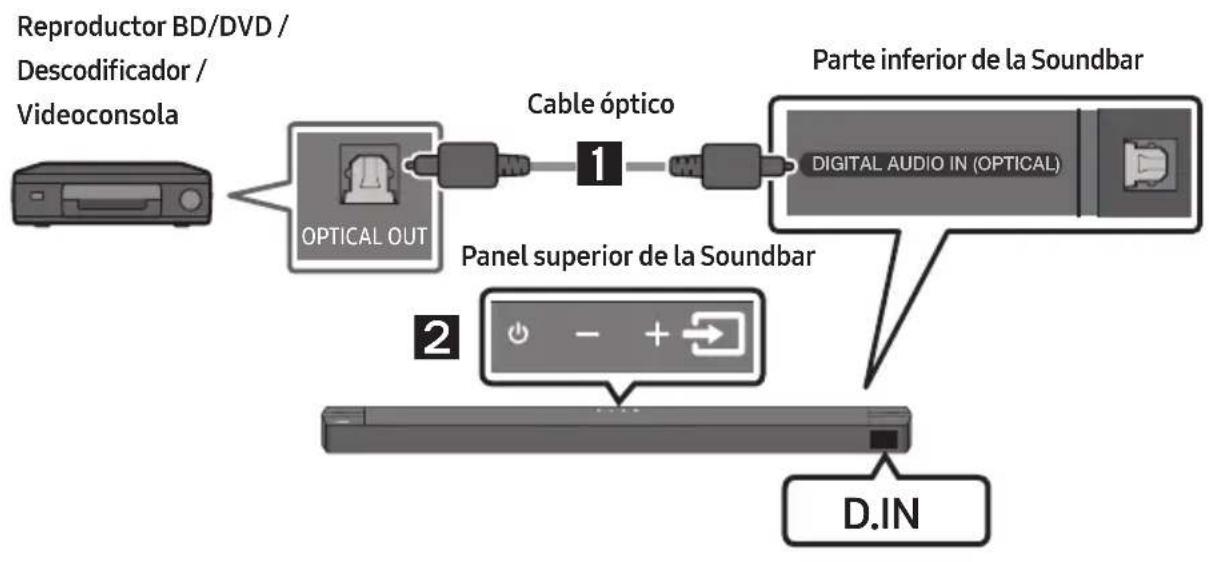

Método 1. Conexión mediante un cable óptico 24 Método 2. Conexión mediante un cable HDMI 25

08 Conexión de un dispositivo de almacenamiento USB 26

09 Conexión a un dispositivo móvil 27

Conexión a工程技术 27

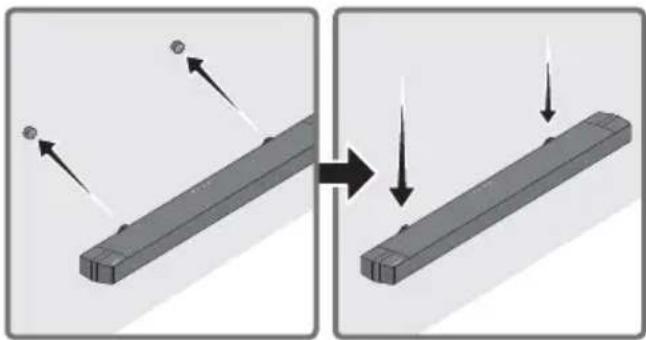

10 Instalación del montaje en pared 31

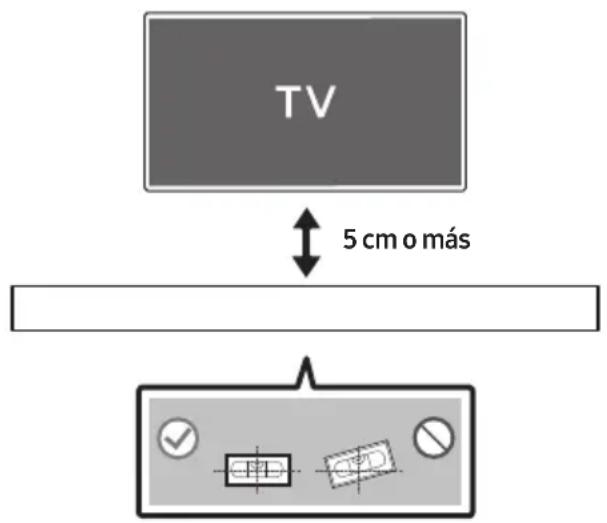

Precauciones de instalación 31

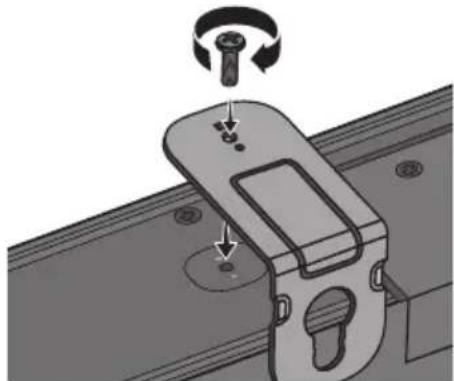

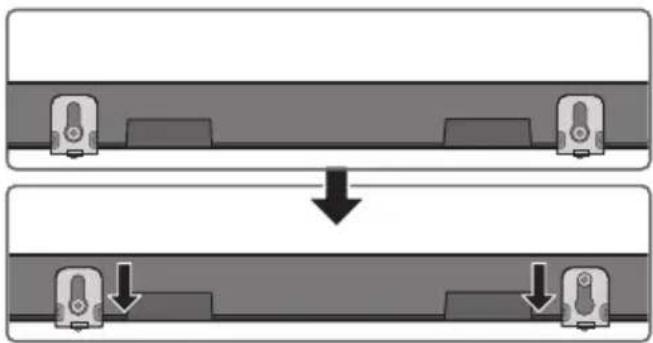

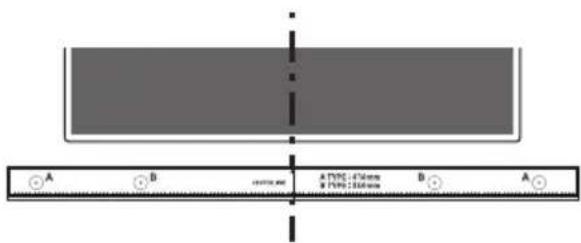

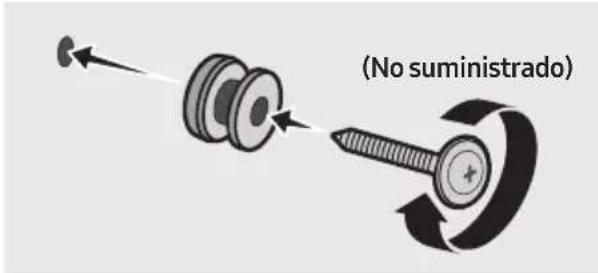

Componentes del montaje en pared 31

11 Actualización de software 33

Cómo comprar la versión del firmware 33

Procedimiento de actualización 34

Si no se muestra UPDATE 34

12 Resolución de problemas 35

13 Licencia 37 14 Aviso sobre licencia de número abierto 38 15 Nota importante sobre el servicio 38 16 Especificaciones y guía 39

Especificaciones 39

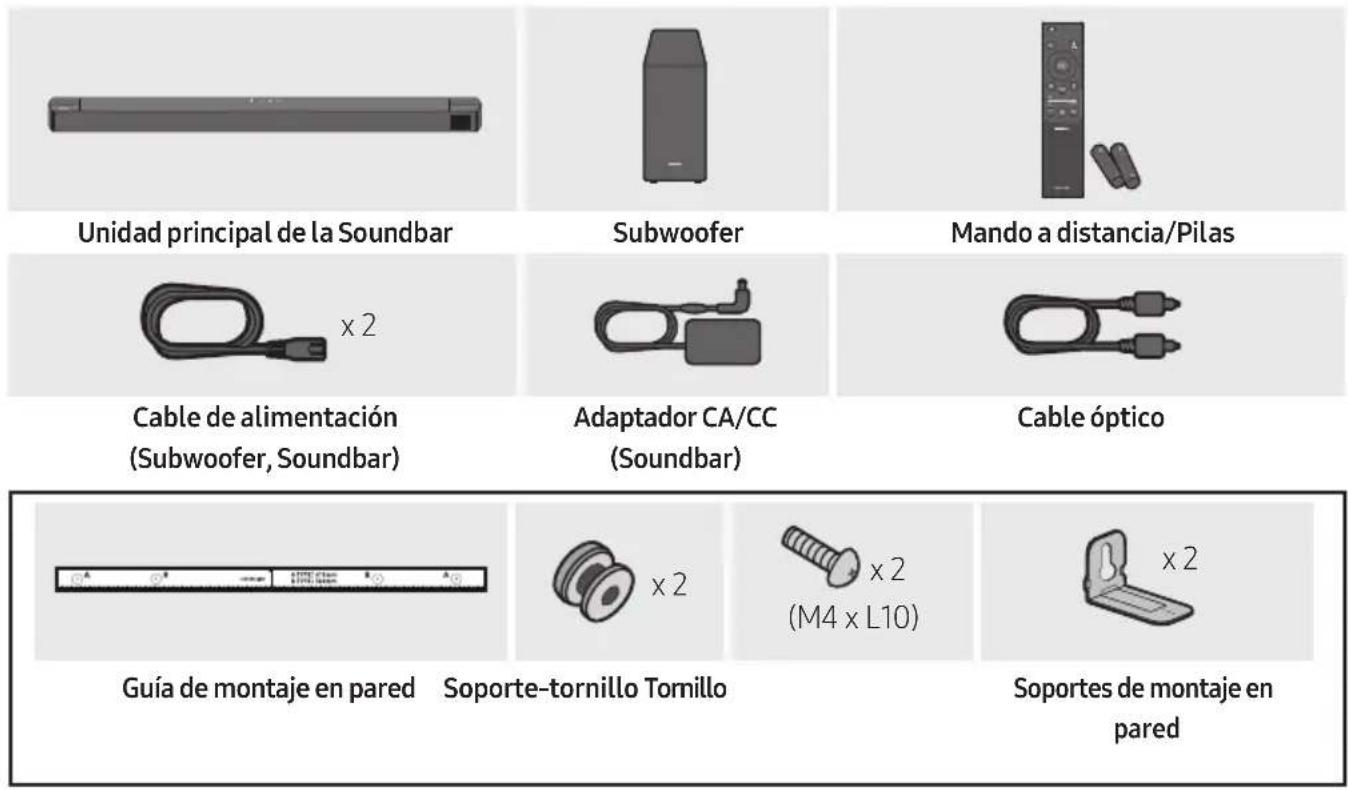

01 COMPROBACIÓN DE LOS COMPONENTES

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)
• Para añadir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicios de Samsung o con el Centro de atención al cliente.
• Dependiendo de la región, el conector de CA tendrá distinta apariencia, o puede que esté integrado con el adaptador de CA/CC.
• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.
• El diseño y las especificaciones están sujetos a cambio sin previo aviso.

02 DESCRIPCIÓN DEL PRODUCTO

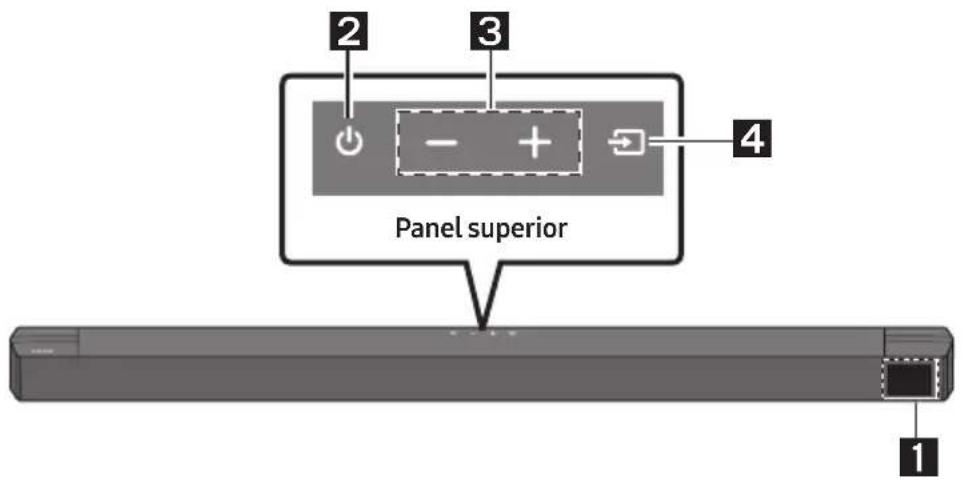

Panel delantero y panel superior de la Soundbar

1	Pantalla Muestra el estado y el modo actual del producto.
2	Botón (Encendido/Apagado) Encienda y apaga la alimentación. • Función Auto Power Down Launidad se apaga automatistically en las siguientes situaciones. - Mode TV ARC/HDMI/BT/USB/D.IN: Si no hay/señal de audio en 18 horas.
3	Botón (Volumen) Ajusta el volumen. • Una vez ajustado, el nivel del volumen aparece en la pantalla delantera de la Soundbar.
4	Botón (Fuente) Selección el modo de entrada de fuente.
	Modo de entrada Pantalla
	ARC (HDMI OUT) TV ARC
	HDMI HDMI
	BLUETOOTH BT
	USB	USB
	Óptica	D.IN

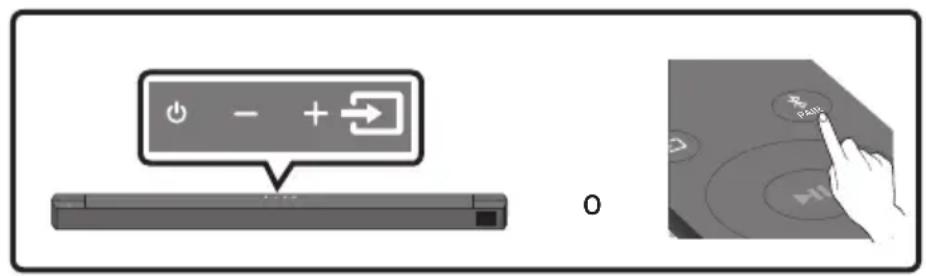

	• Paraactivar el modo “BT PAIRING”, cambie la fuente al modo “BT” y, a continuación, mantenga pulsado el botón (Fuente) durante al menos 5segundos.

• Cuando enchufe el cable de CA, la tecla de alimentación funciona transcurridos entre 4 y 6 segundos.
• Cuando encienda la unidad, pasarán entre 4 y 5 días antes de poder reproducir sonido.
• Para disfrutar del sonido solo desde la Soundbar, debe apagar los altavoces del TV en el menú Audio Setup del TV. Consulte el manual del TV que se facilita con el TV.

Panel inferior de la Soundbar

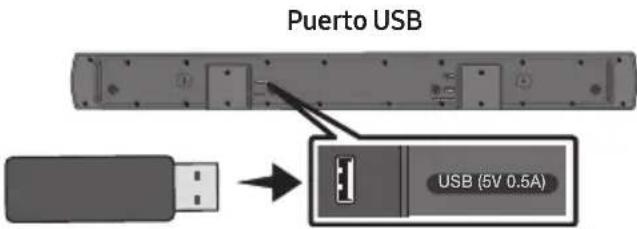

1	USB (5V 0.5A) Conecte agli un dispositivo USB para reproducir ARCHivos de música del dispositivo USB en la Soundbar.
2	DC 24V (Entrada de la fuente de alimentación) Conecte el adaptor CA/CC.
3	HDMI Introduce señas de audio y video digital de forma simultánea mediante un cable HDMI. Conecte a la calidad HDMI de un dispositivo除外.
4	HDMI TO TV (ARC) Conecte a la toma HDMI (ARC) del TV.
5	DIGITAL AUDIO IN (OPTICAL) Conecte a la calidad (óptica) digital de un dispositivo除外.

• Cuando desconecte el cable de alimentación del adaptador de corriente de CA/CC de una toma de pared, tire de la clavija. No tire del cable.
• No conecte esta unidad ni otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre componentes.

03 USO DEL MANDO A DISTANCIA

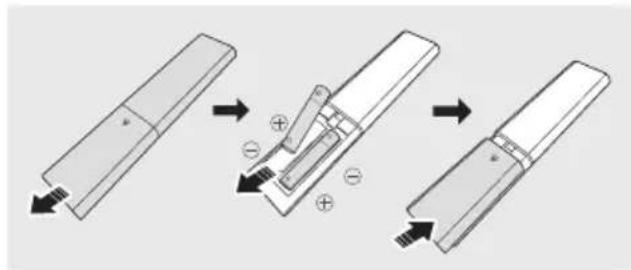

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2)

Deslice la cubierta trasera en la dirección de la flecha hasta extraerla por completo.

Introduzca 2 pilas AAA (1,5 V) orientadas de modo que la polaridad sea la correcta. Vuelva a deslizar la cubierta trasera en su posición.

Cómo utilizar el mando a distancia

1	Encendido/ Apagado	Encienda y apaga la Soundbar.
2	Fuente	Pulse para selectionar una fuente conectada a la Soundbar.
3	Silenciar	Pulse el botón (Silenciar) para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.
4	+ - Volumen	Pulse el botón hacía arriba o hacía abajo para ajustar el volumen. • Silenciar Pulse el botón Volumen para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.

5	CH LEVEL CH LEVEL	Si pulsa el botón, puedaJKLMDSL volumen de cada altavoz. • Pulse el botón para selectionar CENTER LEVEL o SIDE LEVEL yJKLMDSL volumen entre -6~+6 utilizing los botones Arriba/Abajo. • Si los altevoces traseros (de vents por separado) están connectados, seAMLSEOrealizar el ajuste REAR LEVEL. ParaJKLMDSL volumen de REAR LEVEL entre -6 y +6 utilizing los botones Arriba/Abajo.
6	Control de sonido	Si pulsa el botón, puedaactualcer lamericano de audio. Losajustesdesaños se;puedemodificar con los botones Arriba/Abajo.NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF → AUDIO SYNC - NIGHT MODE ON/OFF Este modo está optimizado para la visualización nocturnal con la configuración ajustada para reducir el volumen pero mantener la claridad de los dialagos. - VOICE ENHANCE ON/OFF Este modo facilita la audiación del dialgo enpeléculas yprogramas de TV. - AUDIO SYNC Si el video del television y el audio de la Soundbar no está sincronizados, pulse el botón (Control de sonido) para selectionar AUDIO SYNC y,seguidamente, establesca la demora de audio entre 0 y 300 milisegundos utilizing los botones Arriba/Abajo. (No disponible en "USB" o "BT"). • Las functions de audio NIGHT MODE y VOICE ENHANCE se;puedeactivar o desactivar con ON/OFF utilizing los botones Arriba/Abajo. • Mantenga pulsado el botón (Control de sonido) durante unos 5segundos paraaabstar el sonido para cada banda de Frequencia. Puede selecciónar 150 Hz,300 Hz,600 Hz,1,2 kHz,2,5 kHz,5 kHz y 10 kHz con los botones Izquierda/Derecha y cada uno;puedeajustarse en un valor entre -6 y +6 con los botones Arriba/Abajo. (Asegüresede que el modo de sonido esté configurado como "STANDARD").
7	PAIR Bluetooth PAIR	Cambio la Soundbar al modo de emparemajimiento Bluetooth. Pulse el botón PAIR y espere aqueparezca lapellantla "BT PAIRING"paraconectar con un nuevo dispositivo Bluetooth.
8	Reproducción/Pausa	Tambienpuede reproducir o hacer una停下a en la música pulsandoel botón.
9	Arriba/Abajo/ Izquierda/Derecha	Pulse en las zonas indicadas para selectionar Arriba/Abajo/ Izquierda/Derecha. Pulse Arriba/Abajo/ Izquierda/Derecha en el botón para selectionar oJKLMojustar functions. • Repetir Para utiliser la funciona Repetir en el modo “USB”, pulse el botón Arriba. • Salto de música Pulse el botón Derecha para selectionar el archivo de músicaCEEjiente. Pulse el botón Izquierda para selectionar el archivo de música anterior. • ID SET Mantenga pulsado el botón Arriba durante 5 segundos para completar ID SET (al connectarse a un subwoofer o altavoces traseros inalábricos).
10	iInformación	Pulse para estarbrandadiseble la funciona activo o el códec disponible.
11	SOUND MODE SOUND MODE	Si pulsa el botón, pueda selectionar el modo de sonido deseado. SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → BASS BOOST → STANDARD - SURROUND SOUND Proportiona un campo de sonido más amplio que el estándar. - GAME Proportiona un.sonido estereoscópico para sumergir al usuario en la做的事情 cuando juega. - ADAPTIVE Analiza el contenido en tiempo real y proportionscía automatística el campo sonoroOPTIMO en función de las charteristicas del contenido. - DTS VIRTUAL:X Sonido 3D inmersivo desde在哪quer contenido. - BASS BOOST Modo de sonido de campo con efnsasis en los graves. - STANDARD Emite el sonido original. • DRC (Dynamic Range Control) Permitte aplicar el control de gama dinámerica a las pistas Dolby Digital. Mantenga pulsado el botón SOUND MODE durante uno 5segundosmortras la Soundbar estáapagada para activar o desactivar la funciona DRC (Dynamic Range Control). Con lafunción DRC activada, se reducen los sonidos fuertes. (El sonidooulda distorsionarse). • Bluetooth Power Esta funciona activamente la Soundbar cuando se recibe una solicitud deconexión de un TV o un dispositivo Bluetooth previamente connectados. La funciona estáactivada de forma predeterminada. - Mantenga pulsado el botón SOUND MODE durante más de 5segundos paradesactivar la funciona de Bluetooth Power.
12	WOOFER NIVEL WOOFER (GRAVES)	Mueva el botón hacía arriba o hacía abajo paraaabstar el;nivel del woofer(graves)a-12oded-6a+6.Paraestablisher el;nivel del woofer(graves)a0(valordeterminado), pulse el botón.
13	TONE CONTROL TONE CONTROL	Al pulsar el botón,puedeaabstar el.;volumen de los agudos o bajos. • Pulse el botón para selectionar TREBLE o BASS yajuste el.;volumenentre-6~+6utilizando los botonesArriba/Abajo.Uana vez que se cambie el;nivel del los graves,elnivel del woofer también seaabstará en consecuencia.

Uso de los Botones Ocultos (botones con más de una función)

Botón oculto		Págrina de referencia
Botón del mando a distancia Función
WOOFER (Arriba)	Activar/Desactivar mando a distancia del TV (en espera)	Págrina 14
Izquierda	Activación/Desactivación de la connexión automática de TV (BT preparado)	Págrina 23

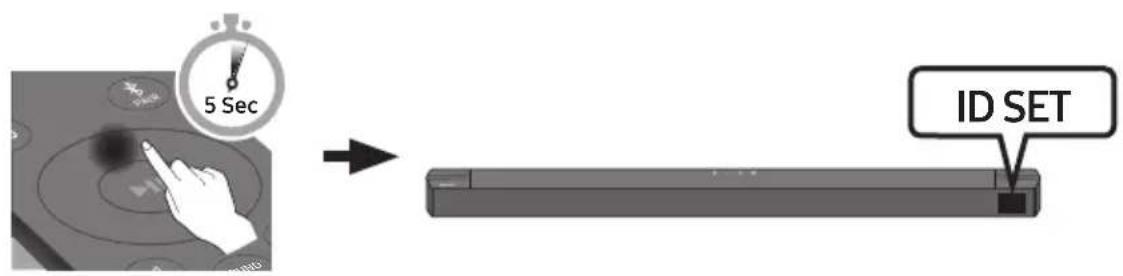

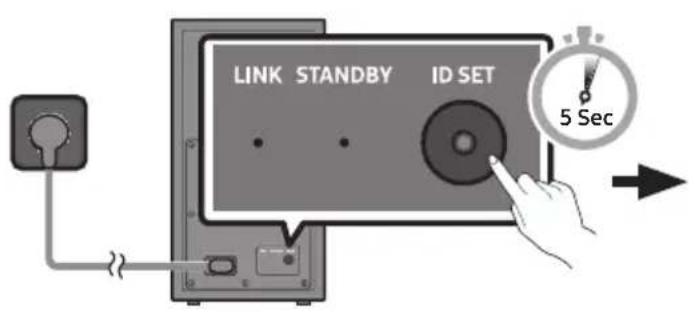

Arriba ID SET Págrina 11
(Control de sonido)	EQ 7 bandas Págrina 10
SOUND MODE	DRC ON/OFF (en espera) Págrina 12
	Bluetooth Power Págrina 12
PAIR	Conexión multiple Bluetooth activada/ desactivada (en espera)	Págrina 30

Especificaciones de salud para los distintos modos de efectos de sonido

Effecto Entrada			Salida
			Sin kit de altovoz trasero inalábrico	Con kit de altovoz trasero inalábrico
SOUND MODE	SURROUND SOUND	Canal 2.0	Canal 5.1 Canal 7.1
		Canal 5.1 Canal	5.1 Canal 7.1
	GAME	Canal 2.0	Canal 5.1 Canal 7.1
		Canal 5.1 Canal	5.1 Canal 7.1
	ADAPTIVE	Canal 2.0	Canal 5.1 Canal 7.1
		Canal 5.1 Canal	5.1 Canal 7.1
	DTS VIRTUAL:X	Canal 2.0	Canal 5.1 Canal 7.1
		Canal 5.1 Canal	5.1 Canal 7.1
	BASS BOOST	Canal 2.0	Canal 5.1 Canal 7.1
		Canal 5.1 Canal	5.1 Canal 7.1
	STANDARD	Canal 2.0	Canal 2.1 Canal 2.1
		Canal 5.1 Canal	5.1 Canal 5.1

• El kit de altavoz trasero inalámbrico de Samsung puede adquirirse por separado. Póngase en contacto con el distribuidor que le vendió la Soundbar para adquirir un kit.
• Los altavoces traseros no producirán sonido para la calidad de 2 canales cuando está en uso el modo STANDARD. Para activar el sonido de los altavoces traseros, cambie el modo de efectos a SURROUND SOUND.

Ajuste del volumen de la Soundbar con el mando a distancia del televisor

Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento). - Ponga el altavoz del televisor en Altavoz externo para usar esta dirección.

• Fabricantes que admiten esta referencia: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA
• Apague la Soundbar.
• Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: "OFF-TV REMOTE" (modo predeterminado), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botón del mando a distancia	Pantalla Estado
5 Sec	modo predeterminado) OFF-TV REMOTE	Desactiva el mando a distancia del televisor.
5 Sec	SAMSUNG-TV REMOTE	Activa el mando a distancia de infrarrojos de un televisor Samsung.
5 Sec	ALL-TV REMOTE	Activa el mando a distancia de infrarrojos de un televisor de cerceros.

04 CONEXIÓN DE LA SOUNDBAR

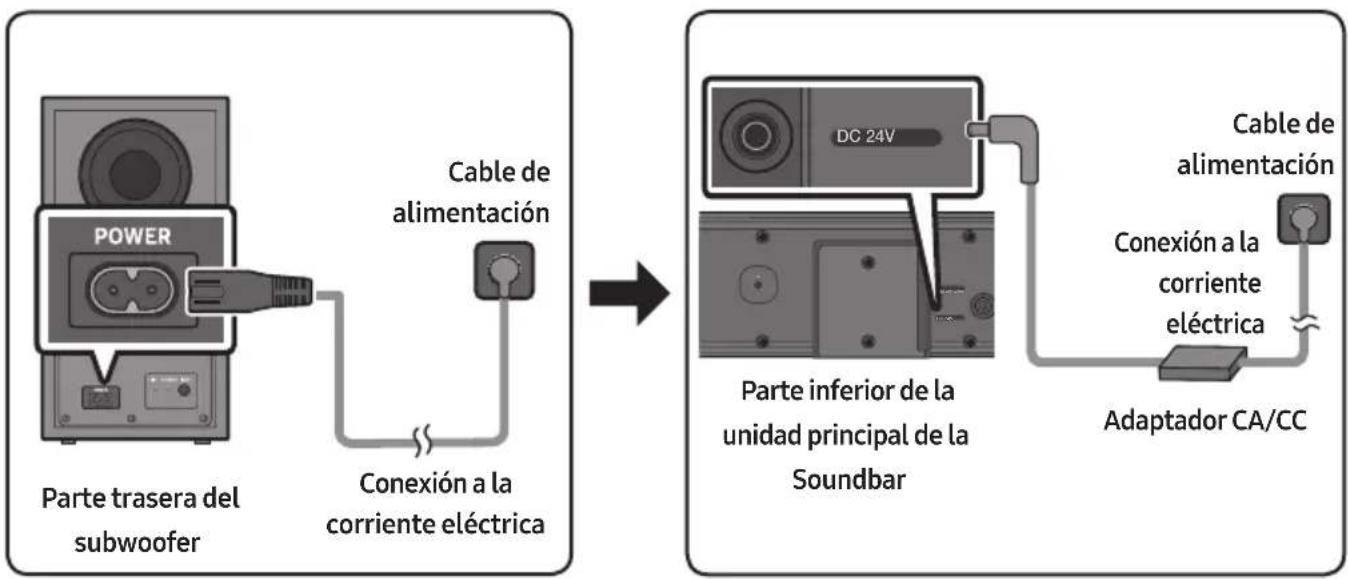

Conexión a la corriente eléctrica

Utilice los componentes eléctricos para conectar el subwoofer y la Soundbar a una toma de corriente en el orden siguiente:

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)
• Conecte el cable de alimentación al subwoofer.
• Conecte el cable de alimentación al adaptador CA/CC. Conecte el adaptador CA/CC (con el cable de alimentación) a la Soundbar.
• Conecte la alimentación a la Soundbar y al subwoofer.
• Conecte la alimentación al subwoofer primero. El subwoofer se conectará automáticamente al encender la Soundbar.

• Asegúrese de probar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrán introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador.
• Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.

Conexión manual del subwoofer en caso de que falle la conexión automática

Antes de realizar el procedimiento de conexión manual que aparece a continuación:

• Compruebe que los cables de alimentación de la Soundbar y del subwoofer estén conectados correctamente.
• Asegúrese de que la Soundbar esté encendida.
• Mantenga pulsado ID SET situado en la parte trasera del subwoofer durante al menos 5 segundos cuando solo la luz roja derecha está fija o la luz azul parpadea lentamente.
• El indicador rojo de la parte trasera del subwoofer se apaga y el azul parpadea.

Parte trasera del subwoofer

Parte trasera del subwoofer

1. Mantenga pulsado el botón Arriba del mando a distancia durante al menos 5 segundos.
2. Aparece el mensaje ID SET en la pantalla de la Soundbar durante un momento y, a continuación, desaparece.
3. La Soundbar se encenderá automáticamente cuando se complete ID SET.

1. Compruebe que LINK LED brille con un azul intenso (la conexión se ha completado).

El indicador LINK LED deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.

Luces LED indicadoras de la parte trasera del subwoofer

LED Estado	Descripción Solución
	Encendido	Conectado correctamente (funcionalmente normal)	-
	Parpadeante	Recuperando conexión	Compruebe si el cable de alimentación acoplado a la unidad principal de la Soundbar está conectado correctamente o espere uno 5 Minutes. Si sigo parpadeando, intente conectar el subwoofer de forma manual. Consulte la págrina 16.
Azul LINK STANDBY ID SET	Encendido	Modo de espera (con la unidad principal de la Soundbar apagada)	Compruebe que el cable de alimentación de la unidad principal de la Soundbar está conectado correctamente.
		Fallo de conexión	Vuelva a realizar la conexión. Consulte las instrucciones para realizar la conexión manual en la págrina 16.
Rojo y azul LINK STANDBY ID SET	Parpadeante	Fallo de functionamento	Consulte la información de contacto del Centro de servicios de Samsung en el manual.

NOTAS

• Antes de mover o instalar este producto, asegúrese de desconectar la alimentación y el cable de alimentación.
• Si la unidad principal está apagada, el subwoofer inalámbrico se pondrá en modo inactivo y el LED STANDBY de la parte trasera se pondrá en rojo antes de parpadear en azul varias veces.
• Si utiliza un dispositivo con la misma frecuencia (5,8 GHz) que la Soundbar, la interferencia puede provocar interrupciones del sonido.
• La distancia de transmisión máxima de la señal inalámbrica de la unidad principal es de unos 10 metros, pero puede variar según el entorno operativo. Si hay un muro de acero-hormigón o metálico entre la unidad principal y el subwoofer inalámbrico, puede que el sistema no funcione, ya que la señal inalámbrica no puede traspasar el metal.

PRECAUCIÓN

• Las antenas de recepción inalámbrica están en el subwoofer inalámbrico. Mantenga las unidades alejadas del agua y de la humedad.
• Para un rendimiento óptimo, asegúrese de que en el área alrededor del subwoofer inalámbrico y los altavoces traseros inalámbricos (que se venden por separado) no haya nada que obstruya la señal.

Conexión del kit de altavoz trasero inalámbrico a la Soundbar

Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoces traseros inalámbricos Samsung (SWA-9200S, se venden por separado) a la Soundbar.

Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung.

05 USO DE UNA CONEXIÓN POR CABLE AL TELEVISOR

Escuche el sonido del TV desde la Soundbar mediante conexiones con cable o inalámbricas.

• Cuando se conecta la Soundbar a un Samsung TV seleccionado, esta puede controlarse mediante el mando a distancia del televisor. Esta función es compatible con Samsung Smart TV de 2017 y posteriores que admiten Bluetooth al conectar la Soundbar al TV con un cable óptico.
• Además, esta función le permite usar el menú del TV para ajustar el sonido y diversos ajustes, como el volumen y el modo de silencio.

Método 1. Conexión mediante un cable óptico

Lista de comprobación previa a la conexión

• Cuando utilice un cable óptico y los terminales tengan sus tapas, asegúrese de retirar las tapas.

1. Conecte la toma DIGITAL AUDIO IN (OPTICAL) de la Soundbar a la toma de OPTICAL OUT del TV mediante un cable óptico digital.
2. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione el modo "D.IN".
3. El sonido del televisor se emite a través de la Soundbar.

Método 2. Conexión a un TV mediante un cable HDMI

PRECAUCIÓN

• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los TERMINALES marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.
• El cable recomendado es un High-Speed HDMI Cable with Ethernet.

1. Con la Soundbar y el TV encendidos, conecte el cable HDMI (no suministrado) tal y como se muestra en la imagen.
2. Aparece "TV ARC" en la ventana de visualización de la unidad principal de la Soundbar y esta reproduce el sonido del TV.
3. Si el sonido del televisor no es audible, pulse la tecla (Fuente) en el mando a distancia o en la parte superior de la Soundbar para cambiar al modo TV ARC. En la pantalla aparece TV ARC y se reproduce el sonido del televisor.
4. Si no aparece "TV ARC" en la ventana de visualización de la unidad principal de la Soundbar, confirme que el cable HDMI (no suministrado) está conectado al puerto correcto.
5. Utilice los botones de volumen del mando a distancia del TV para cambiar el volumen de la Soundbar.

NOTAS

HDMI es una interfaz para la transmisión digital de datos de video y audio en un solo conector. - Si el TV incluye un puerto ARC, conecte el cable HDMI al puerto HDMI IN (ARC). - Recomendamos un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno con un diámetro inferior a 14 mm. - Esta función no está disponible si el cable HDMI no admite ARC. - Si las señales de transmisión son Dolby Digital y la configuración del "Formato de salida de audio digital" es PCM en su TV, se recomienda cambiar la configuración a Dolby Digital. Al cambiar la configuración, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede tener palabras distintas para "Dolby Digital" y "PCM" en función del fabricante.)

06 USO DE UNA CONEXIÓN INALÁMBRICA AL TELEVISOR

Conexión a través de Bluetooth

Cuando un TV se conecta mediante Bluetooth, se reproduce sonido en estéreo sin cableado molesto.

• Solo es posible conectar un TV al mismo tiempo.

Conexión inicial

1. Pulse el botón PAIR del mando a distancia para pasar al modo "BT PAIRING".

(0) a. Pulse el botón (Fuente) del panel superior y, a continuación, seleccione “BT”. “BT” cambia a “BT PAIRING” en unos pocos segundos automáticamente o cambia a “BT READY” si hay un registro de conexión. b. Cuando "BT READY" aparece, pulse y mantenga pulsado el botón (Fuente) en el panel superior de la Soundbar durante más de 5 segundos para entrar en "BT PAIRING".

1. Seleccione el modo Bluetooth en el TV. (Para obtener más información, consulte el manual del TV).
2. Seleccione "[AV] B-Series Soundbar" en la lista de la pantalla del TV.

La Soundbar disponible aparece con la indicación "Need Pairing" o "Paired" en la lista de dispositivos Bluetooth del TV. Para conectar a la Soundbar, seleccione el mensaje y establezca la conexión.

• Cuando el TV está conectado, aparece [Nombre del TV] → "BT" en la pantalla delantera de la Soundbar.
• Ya puede escuchar el sonido del TV desde la Soundbar.

Si falla la conexión con el dispositivo

• Si la Soundbar conectada previamente (p. ej. "[AV] B-Series Soundbar") aparece en la lista, bórrela.
• A continuación, repita los pasos del 1 al 3.

NOTA

• Tras conectar la Soundbar al TV por primera vez, utilice el modo "BT READY" para volver a conectar.

Cómo desconectar la Soundbar del TV

Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, cambie a cualquier modo que no sea "BT".

• La desconexión lleva tiempo debido a que el TV tiene que recibir una respuesta de la Soundbar. (El tiempo necesario puede variar según el modelo del TV).
• Para cancelar la conexión automática por Bluetooth entre la Soundbar y el TV, pulse el botón Izquierda del mando a distancia durante 5 segundos con la Soundbar en el estado "BT READY". (Cambie de Encendido a Apagado)

¿Cuál es la diferencia entre BT READY y BT PAIRING?

• BT READY: En este modo, puede conectar los TV previamente conectados o conectar un dispositivo que ya esté conectado a la Soundbar.
• BT PAIRING: En este modo, puede conectar un nuevo dispositivo a la Soundbar. (Pulse el botón PAIR del mando a distancia o mantenga pulsado el botón (Fuente) del panel superior de la Soundbar durante más de 5 segundos cuando la Soundbar está en el modo "BT".)

NOTAS

• Si al conectar un dispositivo Bluetooth se le solicita un código PIN, introduzca <0000>.
• En el modo de conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar y el dispositivo Bluetooth supera los 10 m.
• La Soundbar se apaga de forma automática tras 18 horas en el estado Preparado.
• Es posible que la Soundbar no lleve a cabo la búsqueda o la conexión Bluetooth de forma correcta en las siguientes circunstancias:
• Si hay un campo eléctrico potente alrededor de la Soundbar.
• Si dos o más dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o no funciona correctamente.
• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

07 CONEXIÓN A UN DISPOSITIVO EXTERNO

Conecte un dispositivo externo mediante una conexión con cable o una conexión Bluetooth para reproducir el sonido del dispositivo externo a través de la Soundbar.

Método 1. Conexión mediante un cable óptico

1. Conecte la toma DIGITAL AUDIO IN (OPTICAL) de la unidad principal a la toma de OPTICAL OUT del dispositivo fuente mediante un cable óptico digital.
2. Seleccione el modo "D.IN" pulsando el botón (Fuente) del panel superior o del mando a distancia.

Método 2. Conexión mediante un cable HDMI

1. Conecte un cable HDMI (no suministrado) desde el puerto HDMI en la parte inferior de la Soundbar al puerto HDMI OUT en el dispositivo digital.
2. Conecte un cable HDMI (no suministrado) desde el puerto HDMI TO TV (ARC) en la parte inferior de la Soundbar al puerto HDMI IN en el televisor.
3. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione "HDMI".
4. El modo "HDMI" se muestra en el panel de visualización de la Soundbar y se reproduce el sonido.

08 CONEXIÓN DE UN DISPOSITIVO DE ALMACENAMIENTO USB

Puede reproducir archivos de música de dispositivos de almacenamiento a través de la Soundbar.

1. Conecte el dispositivo USB al puerto USB en la parte inferior del producto.
2. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione "USB".
3. Aparece "USB" en la pantalla de visualización.
4. Reproduzca archivos de música desde un dispositivo de almacenamiento a través de la Soundbar.
5. La Soundbar se apaga automáticamente (Auto Power Down) si no hay señal de audio desde la unidad USB o si no hay conexión con la unidad USB durante más de 18 horas.

Lista de compatibilidad

Extensaión	Códec	Velocidad de muestro	Velocidad en bits
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32 ~ 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz	32 ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac
*.m4a	A AC-LC (MPEG2/MPEG4 solo audio)	32 kHz ~ 48 kHz	32 ~ 320 kbps
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

• Si hay una gran cantidad de carpetas (en torno a 200) y archivos (en torno a 2000) almacenados en el dispositivo USB, la Soundbar puede tardar algún tiempo en acceder a los archivos y reproducirlos.
• Sistema de archivos de USB admitidos: FAT16, FAT32, NTFS

09 CONEXIÓN A UN DISPOSITIVO MÓVIL

Conexión a través de Bluetooth

Cuando un dispositivo móvil se conecta mediante Bluetooth, se reproduce sonido en estéreo sin cableado molesto.

• Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente.
• La conexión está limitada a un televisor o dos dispositivos Bluetooth al mismo tiempo.

Conexión inicial

• Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentre a una distancia de 1 m como máximo.
• Pulse el botón PAIR del mando a distancia para pasar al modo "BT PAIRING".

a. Pulse el botón (Fuente) del panel superior y, a continuación, seleccione “BT”. “BT” cambia a “BT PAIRING” en unos segundos automáticamente o cambia a “BT READY” si hay un registro de conexión. b. Cuando "BT READY" aparece, pulse y mantenga pulsado el botón (Fuente) en el panel superior de la Soundbar durante más de 5 segundos.

1. Seleccione "[AV] B-Series Soundbar" en la lista.
2. Cuando se conecta una Soundbar a un dispositivo Bluetooth, aparece [Nombre del dispositivo Bluetooth] → "BT" en la pantalla delantera.
3. Reproduzca archivos de música del dispositivo conectado mediante Bluetooth a través de la Soundbar.

Si falla la conexión con el dispositivo

• Si la Soundbar conectada previamente (p. ej. "[AV] B-Series Soundbar") aparece en la lista, bórrela.
• Después repita los pasos 1 y 2.

NOTA

• Tras conectar la Soundbar al dispositivo móvil por primera vez, utilice el modo "BT READY" para volver a conectar.

¿Cuál es la diferencia entre BT READY y BT PAIRING?

• BT READY: En este modo, puede ocultar los TV previamente conectados o conectar un dispositivo móvil previamente conectado a la Soundbar.
• BT PAIRING: En este modo, puede conectar un nuevo dispositivo a la Soundbar. (Pulse el botón PAIR del mando a distancia o mantenga pulsado el botón (Fuente) del panel superior de la Soundbar durante más de 5 segundos cuando la Soundbar está en el modo "BT".)

NOTAS

• Si al conectar un dispositivo Bluetooth se le solicita un número PIN, introduzca <0000>.
• En el modo de conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar y el dispositivo Bluetooth supera los 10 m.
• La Soundbar se apaga automáticamente después de 18 minutos en el estado "BT READY".
• Es posible que la Soundbar no lleve a cabo la búsqueda o la conexión Bluetooth de forma correcta en las siguientes circunstancias:
• Si hay un campo eléctrico potente alrededor de la Soundbar.
• Si hay varios dispositivos Bluetooth vinculados a la Soundbar de forma simultánea.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o no funciona correctamente.
• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.
• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).
• Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).
• Una vez que haya emparejado la Barra de sonido a un dispositivo Bluetooth, si selecciona "[AV] B-Series Soundbar" en la lista de dispositivos rastreados, cambiará automáticamente la Barra de sonido al modo "BT".
• Solo disponible si la Soundbar aparece en la lista de dispositivos emparejados del dispositivo Bluetooth. (El dispositivo Bluetooth y la Soundbar deben emparejarse previamente al menos una vez.)
• La Soundbar aparecerá en la lista de dispositivos buscados del dispositivo Bluetooth solo cuando la Soundbar muestre "BT PAIRING".

Bluetooth Power Activado (SOUND MODE)

Cuando está activada la función Bluetooth Power Activado y la Soundbar esté apagada, si un dispositivo Bluetooth previamente emparejado intenta emparejarse con la Soundbar, la Soundbar se enciende automáticamente.

1. Mantenga pulsado el botón SOUND MODE durante más de 5 segundos en el mando a distancia cuando la Soundbar está encendida.
2. Aparece "ON-BLUETOOTH POWER" en la pantalla de la Soundbar.

Desconexión del dispositivo Bluetooth de una Soundbar

Puede desconectar el dispositivo Bluetooth de la Soundbar. Para obtener instrucciones, consulte el manual del usuario del dispositivo Bluetooth.

• La Soundbar se desconectará.
• Cuando se desconecta la Soundbar del dispositivo Bluetooth, la pantalla delantera de la Soundbar muestra "BT DISCONNECTED".

Cómo desconectar la Soundbar del dispositivo Bluetooth

Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, pase a cualquier modo que no sea "BT".

• La desconexión se lleva a cabo debido a que el dispositivo Bluetooth tiene que recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth)
• Cuando se desconecta la Soundbar del dispositivo Bluetooth, la pantalla delantera de la Soundbar muestra "BT DISCONNECTED".

NOTAS

• En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre el Soundbar y el dispositivo Bluetooth supera los 10 m. El Soundbar se apagará automáticamente antes de 18 horas en modo Listo.

Información adicional sobre Bluetooth

Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth puedan interconectarse fácilmente entre sí utilizando una conexión inalámbrica corta.

• Un dispositivo Bluetooth puede causar ruidos o un funcionamiento defectuoso, dependiendo del uso, cuando:
• Una parte del cuerpo está en contacto con el sistema de recepción/transmisión del dispositivo Bluetooth o Soundbar.
• Exista variación eléctrica por obstrucciones causadas por una pared, un rincón o paneles de división de la oficina.
• Esté expuesto a interferencias eléctricas de dispositivos con la misma banda de frecuencia, incluido equipo médico, hornos microondas y LAN inalámbrica.
• Empareje el Soundbar con el dispositivo Bluetooth a una distancia corta.
• Cuanto mayor sea la distancia entre el Soundbar y el dispositivo Bluetooth, peor será la calidad. Si la distancia sobrepasa el alcance de funcionamiento de Bluetooth, se pierde la conexión.
• En áreas con sensibilidad/recepción pobre es posible que la conexión Bluetooth no funcione correctamente.
• La conexión Bluetooth solo funciona cuando está cerca del equipo. La conexión se corta automáticamente si la distancia es superior a la indicada. Incluso por debajo de esta distancia, es posible que la calidad del sonido se degrade debido a obstáculos como muros o puertas.
• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

La Soundbar puede conectarse a 2 dispositivos Bluetooth al mismo tiempo.

Dispositivo Bluetooth A Dispositivo Bluetooth B

1. Conecte la Soundbar a un máximo de dos dispositivos Bluetooth. (Consulte la página 27)
2. Reproduzca música de uno de los dispositivos Bluetooth conectados cuando dos dispositivos están conectados.
3. Si se reproduce música desde el dispositivo Bluetooth "B" al reproducir desde el dispositivo "A", la música empezará a reproducirse en el dispositivo "B" y se detendrá/pausará automáticamente la reproducción en el dispositivo "A".
4. En las versiones anteriores al AVRCP V1.4, el tiempo de conmutación del dispositivo que reproduce la música puede retrasarse.

Emparejamiento múltiple Bluetooth

Cómo emparejar varios dispositivos con la Soundbar

1. Encienda la Soundbar.
2. Solo en el modo "BT", mantenga pulsado el botón (Fuente) en la parte superior de la Soundbar durante más de 5 segundos para que la Soundbar entre en modo "BT PAIRING"; a continuación, en el dispositivo Bluetooth, active el Bluetooth y seleccione la Soundbar de la lista de dispositivos disponibles. La Soundbar se conectará automáticamente al dispositivo Bluetooth.
3. Puede emparejarse y conectarse un segundo dispositivo Bluetooth a la Soundbar utilizando el mismo método. Si intenta conectar un tercer dispositivo, un dispositivo conectado que no esté reproduciendo audio perderá su conexión Bluetooth, pero seguirá emparejado con la Soundbar.
4. Utilizando el mismo método, puede emparejar hasta 8 dispositivos Bluetooth, pero solo los dos últimos permanecerán conectados a la Soundbar al mismo tiempo.

NOTAS

La Soundbar puede conectarse a la vez a 1 televisor Samsung o 2 dispositivos Bluetooth. - La Soundbar se desconectará de los dispositivos Bluetooth cuando reciba una solicitud de conexión de un televisor Samsung. - El valor predeterminado para la Soundbar es "ON-BT MULTI CONNECTION", pero para restaurar a un modo de conexión no múltiple desde otro modo, mantenga pulsado el botón PAIR en el mando a distancia durante más de 5 segundos en modo de espera, hasta que "OFF-BT MULTI CONNECTION" aparezca en pantalla.

10 INSTALACIÓN DEL MONTAJE EN PARED

Precauciones de instalación

• Instale el producto únicamente en una pared vertical.
• No lo instale en un lugar con humedad o temperatura elevadas.
• Compruebe que la pared sea lo suficientemente resistente como para soportar el peso del producto. En caso de que no sea así, refuerce la pared o escoja otra ubicación de instalación.
• Adquiera y utilice los tornillos de fijación o los anclajes apropiados según el tipo de pared (cartón yeso, placa metálica, madera, etc.). Si es posible, fije los tornillos de sujeción en los montantes.
• Adquiera tornillos de montaje en pared según el tipo y grosor de la pared en la que desee montar la Soundbar.

Diámetro: M5 - Longitud: Se recomiendan 35mm o más.

• Conecte los cables que van desde la unidad hasta los dispositivos externos antes de instalar la Soundbar en la pared.
• Asegúrese de que la unidad está apagada y desenchufada de la toma de corriente antes de instalarla. Si no lo hace así, podrá provocar una descarga eléctrica.

Componentes del montaje en pared

Guía de montaje en pared

Soporte de tornillo Tornillo Soportes de montaje en pared

1. Coloque la Guía de montaje en pared contra la superficie de la pared.
2. La Guía de montaje en pared debe estar nivelada.
3. Si el TV se monta en la pared, instale la Soundbar al menos 5 cm por debajo del TV.

1. Alinee la línea central de la Guía de montaje en pared con el centro del TV (si está montando la Soundbar bajo el TV) y luego fije la Guía de montaje en pared a la pared con cinta adhesiva.
2. Si no está montándola bajo el TV, coloque la línea central en el centro de la zona de instalación.

Línea central

1. Introduzca la punta de un bolígrafo o de un lápiz afilado por el centro de las imágenes A-TYPE de cada extremo de la guía para marcar los agujeros de los tornillos de sujeción, y luego quite la Guía de montaje en pared.

1. Con un taladro del tamaño adecuado, perfore en la pared un agujero en cada marca.
2. Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa anclajes, compruebe que los agujeros que perfore sean suficientemente grandes para los anclajes que va a utilizar.
3. Introduzca un tornillo (no suministrado) en cada soporte-tornillo y apriete firmemente cada tornillo de sujeción en su agujero.

1. Instale 2 Soportes de montaje en pared, en la orientación correcta, en la parte inferior de la Soundbar con 2 Tornillos.

• Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentren detrás de la parte trasera de la Soundbar.

Parte trasera de la Soundbar Extremo derecho de la Soundbar

1. Instale la Soundbar con los Soportes de montaje en pared ya fijados; para ello, cuelgue los soportes de montaje en pared en los Soportes-tornillos de la pared.

1. Deslice la Soundbar hacia abajo tal como se muestra a continuación de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.
2. Inserte los Soporte-tornillo en la parte (inferior) ancha de los Soportes de montaje en pared y, a continuación, deslice hacia abajo los Soportes de montaje en pared de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

11 ACTUALIZACIÓN DE SOFTWARE

Samsung puede ofrecer actualizaciones para el firmware del sistema de la Soundbar más adelante.

Si existe una actualización, puede actualizar el firmware conectando un dispositivo USB que contenga la actualización de firmware al puerto USB de la Soundbar. Para obtener más información sobre cómo descargar archivos de actualización, diríjase al sitio web de Samsung: (www.samsung.com → Support).

A continuación, seleccione el tipo de producto o introduzca el número de modelo de la Soundbar, seleccione la opción Software y aplicaciones, y luego Descargas. Tenga en cuenta que los nombres de las opciones pueden variar.

Cómo comprobar la versión del firmware

1. Apague la Soundbar.
2. Mantenga pulsado el botón (Control de sonido) durante unos 5 segundos en el mando a distancia.
3. Cada versión aparece en el siguiente orden en la pantalla de la Soundbar.

(Versión de software → HDMI → WGM → Rx)

WGM: Módulo Tx inalámbrico en la Soundbar. - Rx: Módulo Rx inalámbrico en el Subwoofer. - Pantalla de la versión R2

• Sin conexión en la parte trasera R2---
• Con conexión en la parte trasera R2xxx

Procedimiento de actualización

Importante: La actualización borra toda la configuración de usuario. Se recomienda anotar la configuración para poder restablecerla fácilmente después de la actualización. Tenga en cuenta que, al actualizar el firmware, también se restablece la conexión del subwoofer.

1. Conecte una unidad USB al puerto USB de su ordenador.

Importante: Asegúrese de que no haya archivos de música en la unidad USB. Si los hay, es posible que la actualización del firmware falle.

1. Vaya a (samsung.com) → seleccione Introducir número de modelo y escriba el modelo de su Soundbar. Seleccione Manuales y descargas y descargue el último archivo de software.
2. Guarde el software descargado en una llave USB y seleccione "Extraer aquí" para descomprimir la carpeta.
3. Apague la Soundbar y conecte el dispositivo USB que contenga la actualización del software al puerto USB.
4. Encienda la Soundbar y cambie la fuente al modo "USB". En 3 segundos, aparecerá el mensaje "UPGR" y comenzará la actualización. Cuando la actualización haya finalizado, la Soundbar se apagará y se volverá a encender automáticamente.
5. Pulse el botón + (Volumen) del mando en el panel superior durante 5 segundos.

Aparece "INIT" en la pantalla y la Soundbar se inicializa. La actualización se habrá completado.

• Este producto cuenta con función de DUAL BOOT. Si el firmware no se actualiza bien, puede volver a actualizarlo.
• Restaure su configuración en la Soundbar.

Si no se muestra UPDATE

1. Apague la Soundbar, desconecte y vuelva a conectar al puerto USB de la Soundbar el dispositivo de almacenamiento con los archivos de actualización.
2. Desconecte el cable de alimentación de la Soundbar, vuelva a conectarlo y luego enciéndala.

NOTAS

• La actualización de firmware puede no comenzar si en el dispositivo de almacenamiento hay archivos de audio compatibles con la Soundbar.
• No desconecte la alimentación ni retire el dispositivo USB mientras haya actualizaciones en curso. La unidad principal se apagará automáticamente al completar la actualización de firmware.
• Una vez finalizada la actualización, se inicia la configuración de usuario en la Soundbar para que pueda restablecerla. Le recomendamos que tome nota de sus ajustes para volver a aplicarlos fácilmente después de la actualización. Tenga en cuenta que actualizar el firmware también reinicia la configuración del subwoofer.

Si la conexión con el subwoofer no se restablece automáticamente después de la actualización, consulte la página 16. Si falla la actualización de software, compruebe si la llave USB está defectuosa.

• Los usuarios de Mac OS deben usar MS-DOS (FAT) como formato USB.
• La actualización por USB puede no estar disponible, según el fabricante del dispositivo de almacenamiento.

12 RESOLUCION DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente.

La Soundbar no se enciende.

→ Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente.

La Soundbar funciona de forma errática.

• Después de retirar el cable de alimentación, vuelva a insertarlo. → Desenchufe el cable de alimentación y vuelva a enchufarlo en el dispositivo externo. Luego, vuelva a intentarlo. → Si no hay señal, la Soundbar se apaga automáticamente después de un cierto periodo de tiempo. Encienda la alimentación. (Consulte la página 7.)

Si el mando a distancia no funciona.

→ Apunte el mando a distancia directamente a la parte central de la Soundbar. → Cambie las pilas por otras nuevas.

La Soundbar no emite ningún sonido.

→ El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen. → Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo. → Para la calidad de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio

( → Menú → Config. ( Toda la configuración ( → Sonido → Salida de sonido → Seleccione Soundbar)

→ La conexión del cable a la Soundbar podrá estar suelta. Retire el cable y conéctelo de nuevo. Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación.

→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 34.)

El subwoofer no emite ningún sonido.

→ Compruebe si el indicador LED de la parte trasera del subwoofer está iluminado en azul. Vuelva a conectar la Soundbar y el subwoofer si el indicador parpadea en azul o se vuelve rojo. (Consulte la página 16.) → Puede que experimente problemas si hay un obstáculo entre la Soundbar y el subwoofer. Mueva los dispositivos a un área alejada de los obstáculos. → Otros dispositivos cercanos que envían señales de radiofrecuencia pueden interrumpir la conexión. Mantenga el altavoz alejado de estos dispositivos. → Retire y vuelva a conectar el enchufe.

El volumen del subwoofer es demasiado bajo.

→ Puede que el volumen original del contenido que está reproduciendo sea bajo. Intente ajustar el nivel del subwoofer. (Consulte la página 12.) → Coloque el altavoz del subwoofer más cerca de usted.

Si la TV no está conectada mediante HDMI TO TV (ARC).

→ Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página 20.) → Puede que la conexión no sea posible debido al dispositivo externo conectado (decodificador, consola de juegos, etc.). Conecte directamente la Soundbar. → Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio → Menú → Config. (Toda la configuración) → Conexión → Administrador de dispositivos externos → Anynet+ (HDMI-CEC) ACTIVADO)

No hay sonido cuando se conecta al televisor en el modo HDMI TO TV (ARC).

→ Su dispositivo no puede reproducir la señal de entrada. Cambie la calidad de audio del televisor a PCM o AUTO. (Para un televisor Samsung: Inicio → Menú → Config. (Toda la configuración) → Sonido → Configuración para expertos → Formato de audio de calidad digital)

La Soundbar no se conecta por Bluetooth.

→ Al conectar un nuevo dispositivo, cambie a "BT PAIRING" para la conexión. (Pulse el botón PAIR del mando a distancia o pulse el botón (Fuente) en el cuerpo del dispositivo durante al menos 5 segundos). Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo. → Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio → Menú → Config. (Toda la configuración) → Sonido → Salida de sonido → Lista de altavoces Bluetooth) → Puede que la conexión automática del televisor esté desactivada. Con la Soundbar en "BT READY", mantenga pulsado el botón Izquierda del mando a distancia de la Soundbar durante 5 segundos para seleccionar ON-TV CONNECT. Si aparece OFF-TV CONNECT, mantenga pulsado el botón Izquierda de nuevo durante 5 segundos para cambiar la selección. Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo. → Inicialice el producto e inténtelo de nuevo. (Consulte la página 34.)

El sonido se interrumpe al conectar por Bluetooth.

Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acérquelo a la Soundbar. → Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, compruebe el entorno de la instalación y las condiciones de uso.

La conexión múltiple por Bluetooth no funciona.

→Cuando la TV está conectada a la Soundbar, la conexión múltiple por Bluetooth podrá no funcionar. Desconecte la Soundbar de la TV y vuelva a intentarlo. →Compruebe si la configuración de conexión múltiple por Bluetooth está activada. (Consulte la sección "La Soundbar no se conecta por Bluetooth"). →Desconecte el dispositivo desde el que se esté reproduciendo actualmente, emparejelo con el dispositivo al que quiera conectarse y vuelva a conectar el dispositivo anterior. →Si sigue sin oírse sonido incluso tras realizar la conexión correctamente, consulte la sección "El sonido se interrumpe al conectar por Bluetooth."

La Soundbar no se enciende automáticamente con la TV.

→Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.

13 LICENCIA

Dolby AUDIO

El número de licencia utilizado en este producto se puede encontrar en la página web (http://opensource.samsung.com).

15 NOTA IMPORTANTE SOBRE EL SERVICIO

• Las figuras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del aspecto real del producto.
• Podría aplicársele una tarifa de administración si:

(a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (por ejemplo, no se ha leído el manual del usuario).

(b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (por ejemplo, no se ha leído el manual del usuario).

• El importe de dicha tarifa le será notificado antes de realizar el trabajo o de acudir a su domicilio.

16 ESPECIFICACIONES Y GUÍA

Especificaciones

Nombre del modelo HW-B750D
USB 5V/0,5A
Peso 3,2 kg
Dimensiones (An x Al x Pr) 1030,0 x 59,4 x 105,0 mm
Rango de temperatura de service +10 °C a +40 °C
Rango de humedad de service Del 10 % al 80 %, sin condensacion
Temperatura de almacenimiento -20 °C a +45 °C
Humedad de almacenimiento Del 5 % al 95 %, sin condensacion
AMPLIFICADOR Potencia nominal de salute	150W (30Wx5)
Formatos de reproduccion admitidos	LPCM 2ch, Dolby AudioTM Compatible con Dolby® Digital), DTS, DTS Virtual:X
Nombre del subwoofer PS-WD75T
Peso 5,0 kg
Dimensiones (An x Al x Pr) 184,0 x 343,0 x 295,0 mm
AMPLIFICADOR Potencia nominal de salute	250W
Consumo total de energia en modo de espera (W) 2,0W
Bluetooth Método de desactivación de puerto	Mantenga pulsado el botón SOUND MODE durante más de 5segundos para desactivar la funciona de Bluetooth Power.

NOTAS

Samsung Electronics Co., Ltd. se reserva el derecho a cambiar las especificaciones sin previo aviso. Los pesos y dimensiones son aproximados. En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet:

http://www.samsung.com. Vaya a Soporte e introduzca el nombre del modelo. Este equipo puede configurarse en todos los países europeos y en el Reino Unido.

- POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO

Alimentación del transmisor máx. de RF

100 mW a 2,4 GHz - 2,4835 GHz

25 mW a 5,725 GHz - 5,825 GHz

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías, no deben eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medio ambiente.

Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuita de su localidad.

Eliminación correcta de este producto

(Residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañe, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los equipos comerciales pueden contactar con su proveedor para conocer las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto con otros residuos comerciales.

Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias de algunos productos específicos como, por ejemplo, el reglamento REACH, RAEE o sobre las pilas, visite:

Requisitos de diseño ecológico aplicables a las fuentes de alimentación externas:

www.samsung.com/global/ecodesign_component
