Tipo de produto	Barra de som com subwoofer sem fio
Marca	Samsung
Modelo	HW-B760D
Dimensões (L x A x P)	1030,0 x 59,4 x 105,0 mm
Peso (barra de som)	3,2 kg
Peso (subwoofer)	5,0 kg
Alimentação elétrica	Entrada DC 24V via adaptador CA/CC
Consumo em espera	2,0 W
Potência de saída total	Barra de som: 150 W (30 W x 5), Subwoofer: 250 W
Conectividade	HDMI (ARC), entrada HDMI, óptico, USB (5V 0,5A), Bluetooth
Formatos de áudio suportados	LPCM 2ch, Dolby Digital, DTS, DTS Virtual:X
Modos sonoros	Surround Sound, Game, Adaptive, DTS Virtual:X, Bass Boost, Standard
Funções especiais	Modo noturno, Voice Enhance, Audio Sync, Bluetooth Power, Multiconectividade Bluetooth
Compatibilidade USB	FAT16, FAT32, NTFS; arquivos MP3, OGG, AAC, WAV, FLAC, AIFF
Caixas acústicas traseiras sem fio	Compatível com kit Samsung SWA-9200S (vendido separadamente)
Instalação na parede	Suporte de parede fornecido (parafusos não inclusos)
Temperatura de operação	+10°C a +40°C
Umidade de operação	10% a 80%, sem condensação
Manutenção e limpeza	Desconectar antes de limpar; usar um pano macio e seco; não usar produtos químicos
Segurança	Não abrir a tampa (risco de choque elétrico); não expor à chuva ou umidade; desconectar em caso de tempestade
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; contatar um serviço pós-venda qualificado
Informações gerais	Manual disponível em vários idiomas; atualização do firmware via USB

Perguntas frequentes - HW-B760D SAMSUNG

Como conectar a barra de som à minha TV via Bluetooth?

Pressione o botão PAIR do controle remoto para entrar no modo « BT PAIRING ». Na sua TV, ative o Bluetooth e selecione « [AV] B-Series Soundbar » na lista. Uma vez conectado, o som da TV será emitido pela barra de som.

Por que o subwoofer não funciona?

Verifique se o LED na parte traseira do subwoofer está azul fixo. Se estiver piscando ou vermelho, faça uma conexão manual: mantenha pressionado o botão ID SET na parte traseira do subwoofer por 5 segundos, em seguida, mantenha pressionada a tecla Cima do controle remoto por 5 segundos até que « ID SET » seja exibido.

Como ajustar o volume do subwoofer?

Use as teclas Cima/Baixo da tecla WOOFER no controle remoto para ajustar o nível dos graves de -12 a +6. Pressione a tecla WOOFER para retornar a 0.

O que fazer se o som da barra de som não estiver sincronizado com a imagem?

Pressione a tecla Comando sonoro do controle remoto para selecionar AUDIO SYNC, em seguida, ajuste o atraso de áudio de 0 a 300 ms com as teclas Cima/Baixo. Esta função não está disponível no modo USB ou Bluetooth.

Como ativar o modo noturno?

Pressione a tecla Comando sonoro para acessar as configurações de áudio, em seguida, selecione NIGHT MODE ON usando as teclas Cima/Baixo. Este modo reduz o volume dos sons altos enquanto mantém a clareza dos diálogos.

A barra de som não liga. O que fazer?

Verifique se o cabo de alimentação está corretamente conectado à barra de som e à tomada. Desconecte e reconecte o cabo de alimentação. Se o problema persistir, teste outra tomada elétrica.

Como atualizar o firmware da barra de som?

Baixe o firmware mais recente no site Samsung (www.samsung.com) e salve-o em um pendrive formatado em FAT32. Conecte o pendrive na porta USB da barra de som, ligue-a e selecione o modo USB. « UPGR » é exibido e a atualização começa. Não desligue o aparelho durante a operação.

Posso conectar dois dispositivos Bluetooth ao mesmo tempo?

Sim, a barra de som suporta multiconectividade Bluetooth. Você pode conectar até 2 dispositivos Bluetooth simultaneamente. Para ativar esta função, certifique-se de que a configuração « BT MULTI CONNECTION » está ativada (padrão). Se necessário, mantenha pressionada a tecla PAIR em espera para alternar.

O que significa o LED vermelho piscando no subwoofer?

O LED vermelho piscando indica que a conexão entre a barra de som e o subwoofer falhou. Verifique se ambos os aparelhos estão ligados e, em seguida, execute o procedimento de conexão manual (consulte a pergunta sobre o subwoofer).

Como usar o controle remoto da TV para ajustar o volume da barra de som?

Certifique-se de que os alto-falantes da TV estão configurados como « Alto-falante externo ». Desligue a barra de som, em seguida, mantenha pressionada a tecla WOOFER do controle remoto por 5 segundos para entrar no modo SAMSUNG-TV REMOTE ou ALL-TV REMOTE. Você poderá então controlar o volume com o controle remoto da sua TV.

MANUAL DE UTILIZADOR HW-B760D SAMSUNG

04 LIGAÇÃO DA SOUNDBAR

O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR.

A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

4	CUIDADO RISCO DE CHOQUE ELÉCTRICO.Não ABRIR.	!
5	Este=simbolo indica a presence de alta tensão no interior do produits. Éperigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produits.
1	Este=simbolo indica a existência de documentação importante relativa ao funçamento e manutençao deste produits (fornecida com o mesmo).
	Produito de classe II: Este=simbolo indica que não é necessária uma ligação eletrica de segurança à terra. Se este=simbolo não se encontrar num produits com fio de ligação à rede, ou produits DEVERÁ possuir uma ligação de proteção segura à terra.
~	Tensão CA: Este=simbolo indica que a tensão nominal é CA.
=	Tensão CC: Este=simbolo indica que a tensão nominal é CC.
i	Cuidado, consulte as instruções de utilização: Este=simbolo aconzelha ouutilizar a consulutar o manual do'utilizar quando a informações de segança.

AVISO

• Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de tirar a ficha da tomada elétrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque unidades sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.
2. Durante trovoadas, desligue a ficha de corrente da rede elétrica. Os picos de tensão durante uma trovoada podem danificar a unidade.
3. Não exponha a unidade à luz solar direta nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.
4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eletrolíticos fortes. Desligue o cabo de alimentação da tomada elétrica se a unidade não funcionar corretamente. O produto não se destina a utilização industrial. Use este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido armazenados em temperaturas baixas. Se transportar a unidade no inverno, aguarde aproximadamente 2 horas para que a unidade fique à temperatura ambiente, antes de utilizar.
5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO: Pode provocar uma explosão, se substituir as pilhas incorretamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificação dos Componentes 6

02 Descrição geral do Produto 7

Painel Frontal/Painel Superior do Soundbar 7

Painel inferior do Soundbar 8

03 Utilização do Controlo Remoto 9

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9

Como utilizar o controlo remoto 9

Utilizar os botões escondidos (botões com mais de uma função) 13

Especificações de saída para diferentes modos de efeitos sonoros 13

Ajuste do volume do Soundbar com o controlo remoto de um televisor 14

04 Ligar o Soundbar 15

Ligar o Kit de altifalantes traseiros sem fios Samsung ao Soundbar 18

05 Utilizar uma ligação com fios à TV 19

Método 1. Ligar através de um cabo ótico 19

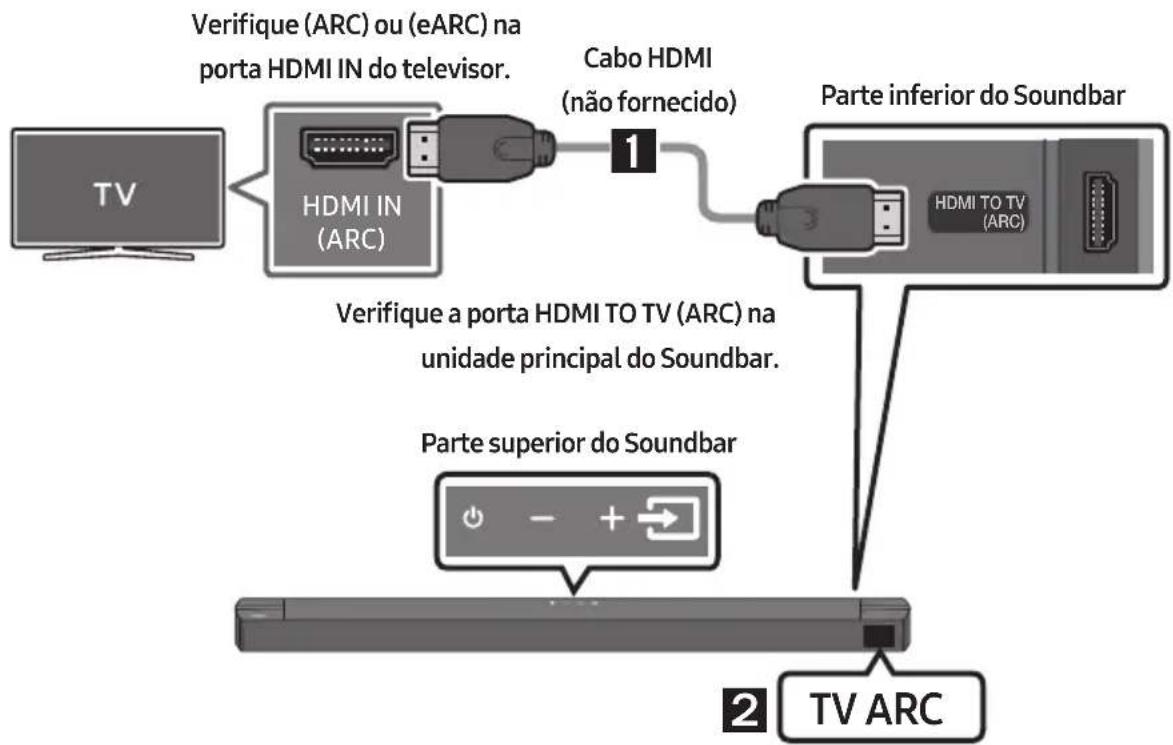

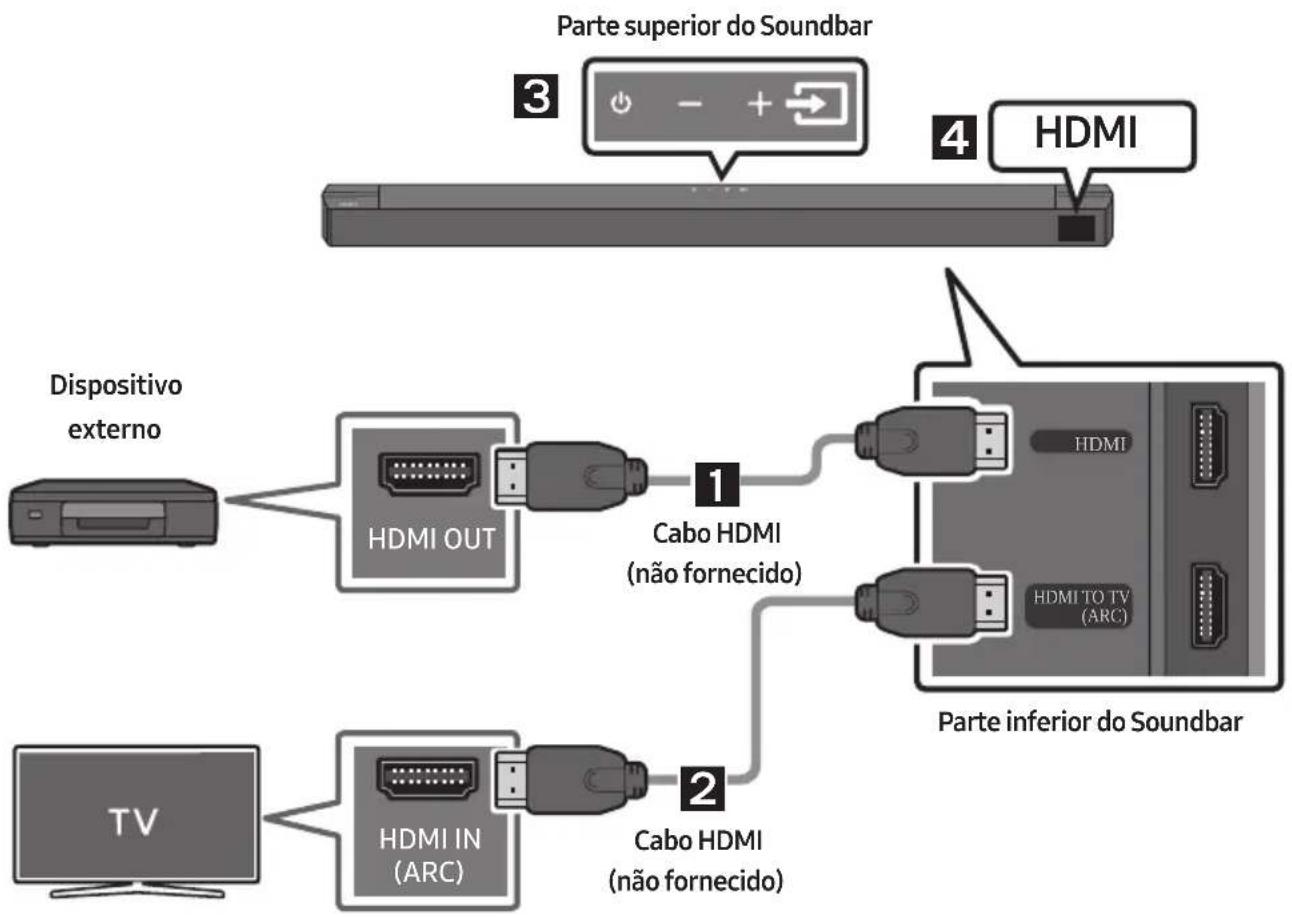

Método 2. Ligar um televisor através de um cabo HDMI 20

06 Utilizar uma ligação sem fios à TV 22

Ligar através de Bluetooth 22

07 Ligar um Dispositivo Externo 24

Método 1. Ligar através de um cabo ótico 24 Método 2. Ligar através de um cabo HDMI 25

08 Ligar um dispositivo de armazenamento USB 26

09 Ligar um Dispositivo Móvel 27

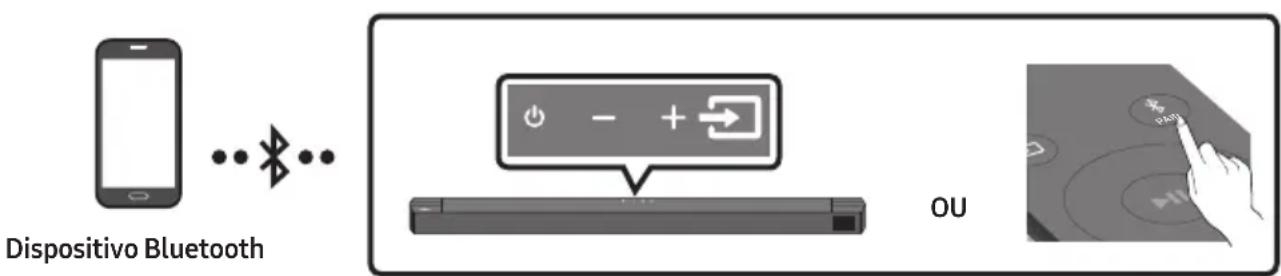

Ligar através de Bluetooth 27

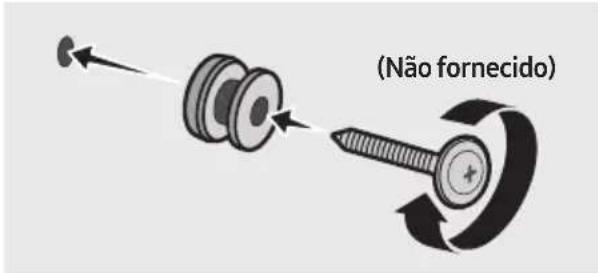

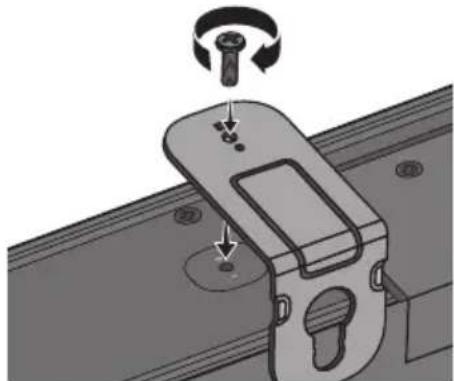

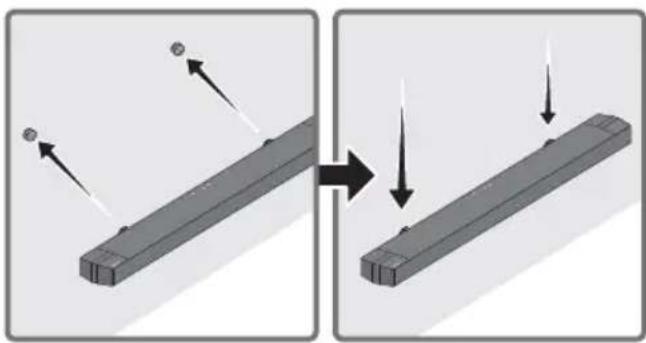

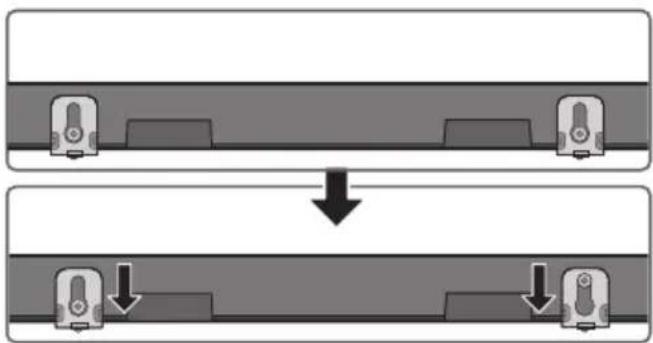

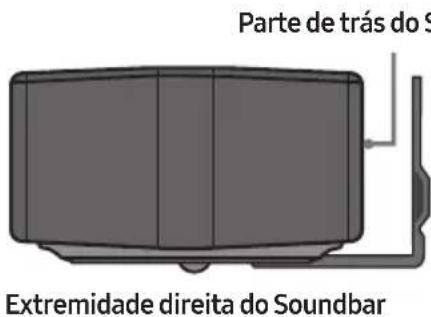

10 Instalação do Suporte de Parede 31

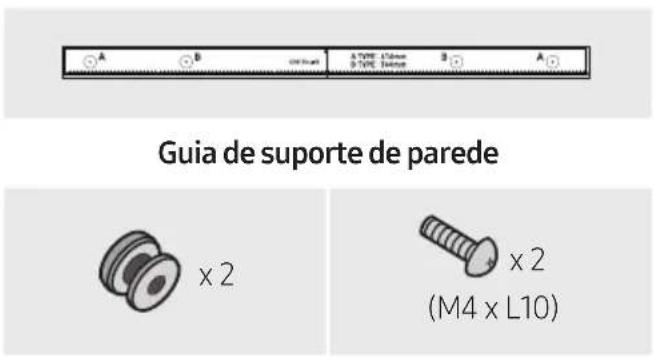

Precauções para a instalação 31 Componentes do suporte de parede 31

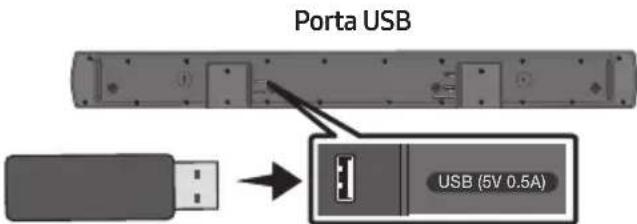

11 Atualização do Software 33

33 Procedimento de atualização 34 Se não for aparecido a mensagem UPDATE 34

12 Resolução de Problemas 35

13 Licenças 37

14 Aviso de Licença de Open Source 38

15 Nota Importante sobre o Serviço 38

16 Especificações e Guia 39

Especificações 39

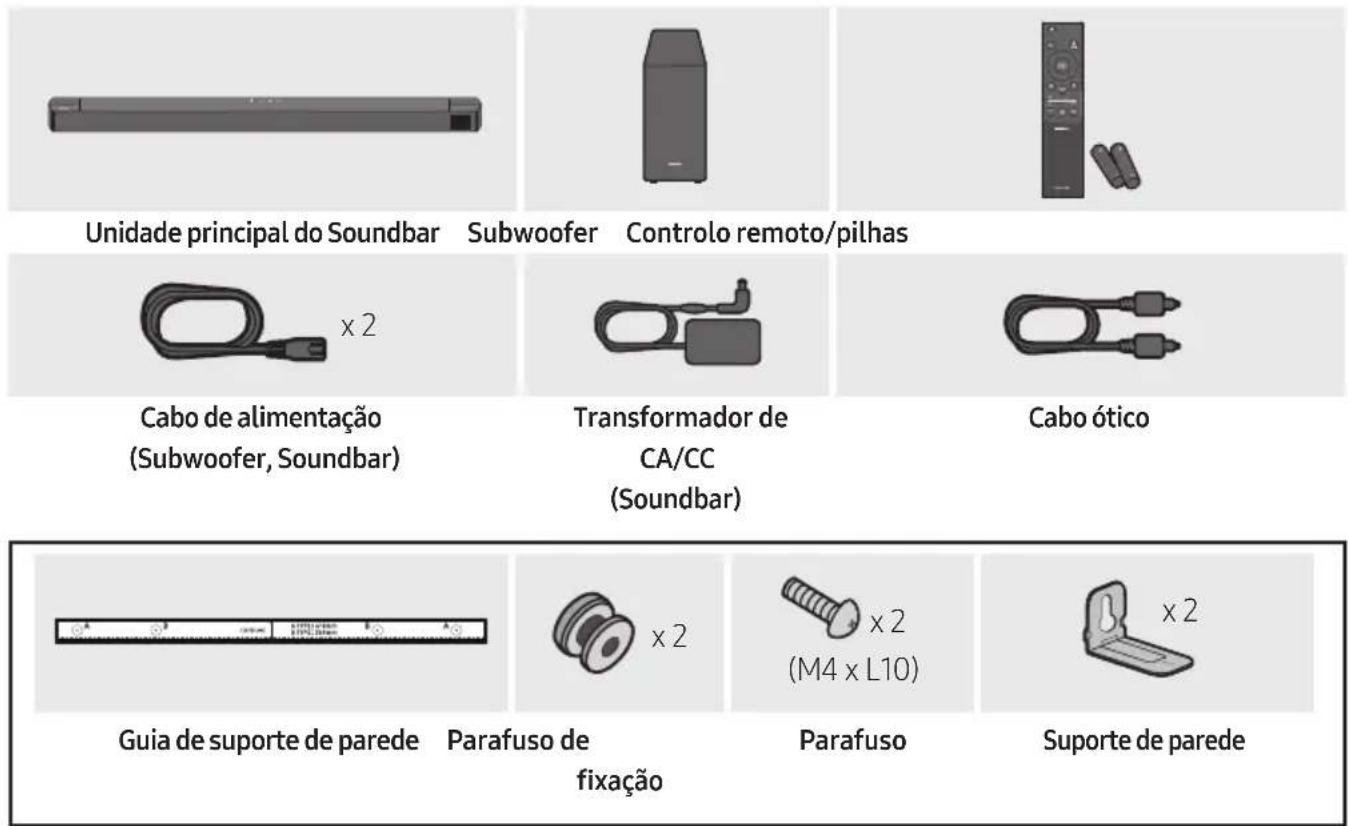

01 VERIFICAÇÃO DOS COMPONENTES

• Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.
• Dependendo da região, a ficha CA pode variar de aspeto ou poderá ser fornecida integrada com o adaptador de CA/CC.
• O aspeto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
• A conceção e as especificações estão sujeitas a alteração sem aviso prévio.

02 DESCRIÇÃO GERAL DO PRODUTO

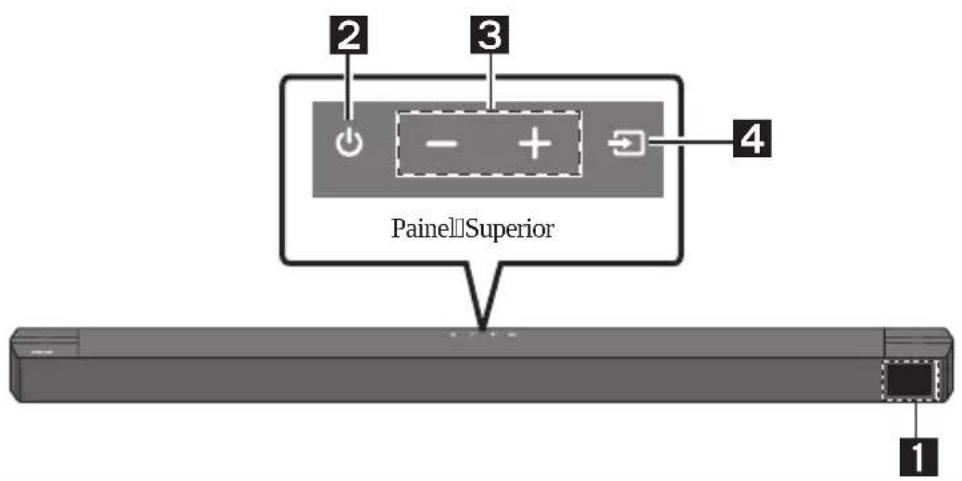

Painel Frontal / Painel Superior do Soundbar

1	Ecrã Exibe o estado e o modo atual do produits.
2	Botão! (ligar/Desligar) Permitte ligar e desligar o Soundbar. • Função! Auto! Power! Down Esta unidade desiga-se automaticamente nas situações seguentes: - Modo TV!ARC!HDMI! BT! USB! D.IN: Se não existir sinal de.audio durante 18 minutes.
3	Botão! (Volume) Permitte fazer o volume. • quando fazer, o;nível do volume é exibido no ecran! frontal do Soundbar.
4	Botão! (Origem) Permitte selecionar o modo de entrada da origem.
	Modo! Deentrada Ecrã
	ARC (HDMI OUT) TV ARC
	HDMI HDMI
	BLUETOOTH BT
	USB USB
	Ótica	D.IN
	• Para ligar o modo "BT PAIRING", altere a origem para o modo "BT" e, em seguida, mantenha premido o botão! (Origem)!durante mais de 5 segundos.

• Quando ligar o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.
• Sempre que ligar esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
• Se pretender desfrutar de som apenas a partir do Soundbar, é necessário desligar as colunas do televisor no menu de Configuração de áudio do seu televisor. Consulte o manual fornecido com o televisor.

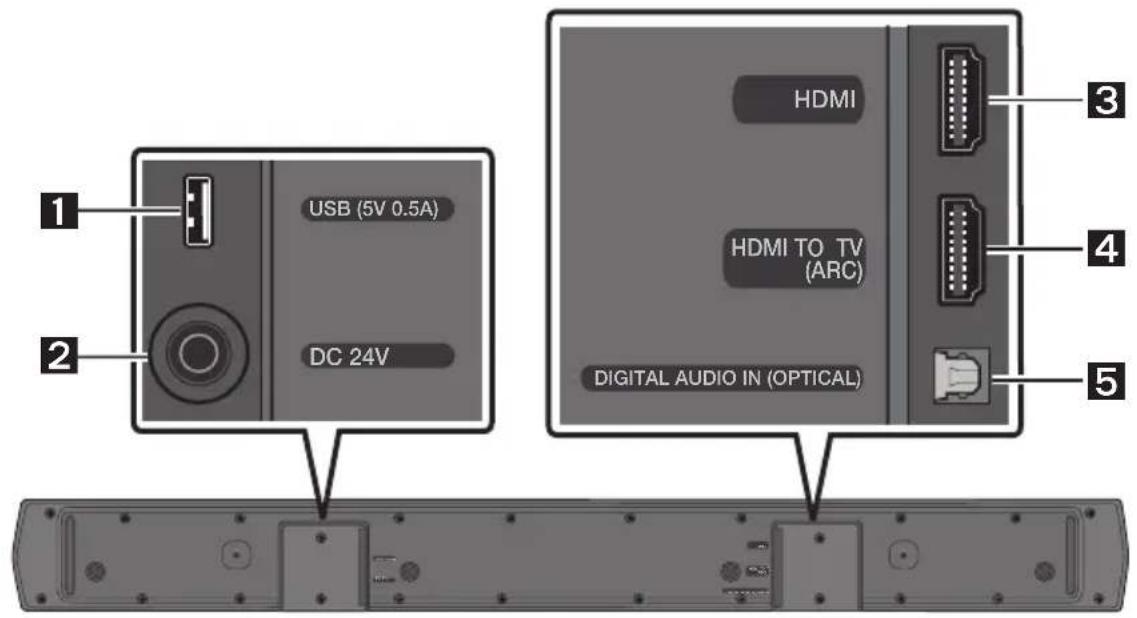

Painel inferior do Soundbar

1	USB (5V 0.5A) Permite ligar a um disposítivo USB para que possa reproducir ficheiros de música contidos no disposítivo USB através do Soundbar.
2	DC 24V (Entrada de fonte de alimentação) Permite ligar ao transformador de CA/CC.
3	HDMI Permite a entrada simultânea de sinais de audio e video digitais atraves de um cabo HDMI. Permite ligar a uma saída HDMI de um disposítivo除外.
4	HDMI TO TV (ARC) Permite ligar a uma tomada fêmea HDMI (ARC) num televisor.
5	DIGITAL AUDIO IN (OPTICAL) Permite ligar a uma saída (ótica) digital de um disposítivo除外.

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA antes de as ligações entre os componentes estarem concluídas.

03 UTILIZAÇÃO DO CONTROLO REMOTO

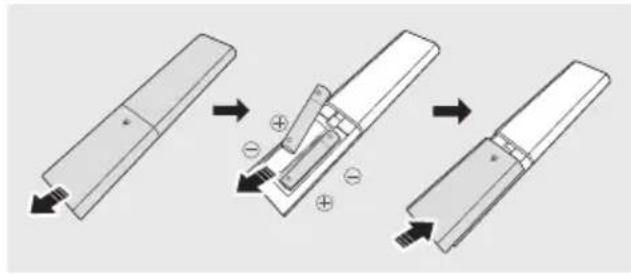

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.

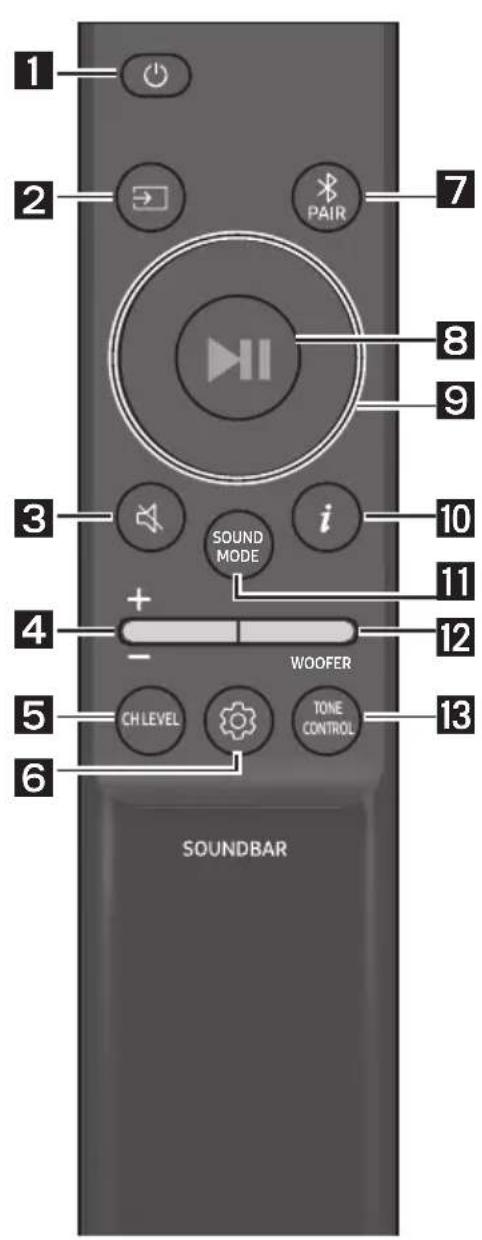

Como utilizar o controlo remoto

1	Ligar/Desligar	Permite ligar e desligar o Soundbar.
2	Origem	Prima este botão para selectionar uma fonte ligada ao Soundbar.
3	Sem som	Prima o botão (sem som) para desativar o som. Prima-o novamente para repor o som.
4	Volume	Prima o botão para cima ou para baixo para fazer o volume. • Sem som Prima o botão Volume para desativar o som. Prima-o novamente para repor o som.

5	CH LEVEL CH LEVEL	Ao premir o botão, pode fazer o volume de cada altifalante. • Prima o botão para selecionar CENTER LEVEL ou SIDE LEVEL e fazer o volume entre -6 e +6 com os botões Cima/Baixo. • Se os Altifalantes traseiros (vendidos emeparado) estiverem ligados, a definição REAR LEVEL é compatível. Para fazer o volume do REAR LEVEL entre -6 e +6, utilize os botões Cima/Baixo.
6	Controlo de Som	Ao premir o botão, pode definir a função de录音. Pode fazer as definições pretendidas ao usar os botões Cima/Baixo. NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF → AUDIO SYNC - NIGHT MODE ON/OFF Este modo está otimazo para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os dialogos perçuteis. - VOICE ENHANCE ON/OFF Com este modo é mais fácil ouvir dialogos nos filmes e na TV. - AUDIO SYNC Se o video no teletor e o audio no Soundbar não estiverem sincronizados, prima o botão (Controlo de Som) para selecionar AUDIO SYNC e depois define o atraso de录音 para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. (Não disponível nos modelos "USB" ou "BT"). • O NIGHT MODE e a função de录音 VOICE ENHANCE pode ser colocados em ON/OFF com os botões Cima/Baixo. • Prima e mantenha premido o botão (Controlo de Som) durante uma minuto de 5 segundos para fazer o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser fazer para a maior definição entre -6 e +6 com os botões Cima/BAixo. (Certifique-se de que o modo de som está definido como "STANDARD").
7	PAIR Bluetooth PAIR	Mude o Soundbar para fazer de emparelhamento por Bluetooth. Prima o botão PAIR e aguarde pelo ecran "BT PAIRING" para fazer um novo dispositivo Bluetooth.
8	Reproduzir/Pausa	Pode también reproducir ou fazer música premindo o botão.
9	Cima/Baixo/ Esquerda/ Direita	Prima as vezes indicadas para selecionar Cima/Baixo/ Esquerda/Direita. Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir funções. • Repetir Para utilizear a função Repetir no modo "USB", prima o botão Cima. • Saltar Música Prima o botão Direita para selecionar oproximo ficheiro de música. Prima o botão Esquerda para selecionar o ficheiro de música anterior. • ID SET Mantenha premido o botão Cima durante 5 segundos até ID SET estar conclusão (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).
10	i Informações	Prima paraLERar informações sobre a funcao ativa ou o codec disponivel.
11	SOUND MODE SOUND MODE	Ao premir o botão, pode的选择ar o modo de som desejado. SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → BASS BOOST → STANDARD - SURROUND SOUND Oferece um campo sonoro mais amplo do que o padrão. - GAME Oferece som estereoscópico para mergulhar na coisa durante os videojosos. - ADAPTIVE Analisa o conteudo em tempo real e fornece automaticamente o campo sonoro tímo com base nas caractécticas do conteudo. - DTS VIRTUAL:X Som 3D imersivo de qualquer conteudo. - BASS BOOST Modo de campo sonoro com elesse nos graves. - STANDARD Emite o som original. • DRC (Dynamic Range Control) Permite-lhe aplicar o controlo de intervalo dinário às faixas Dolby Digital. Mantenha o botão SOUND MODE premido durante mais de 5 segundos quando o Soundbar está desligado para ligar ou deslugar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.) • Bluetooth Power Esta funcionalidade liga automaticamente o Soundbar quando receiveb um pedido de ligaçao de um teletor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição. - Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para deslugar a função Bluetooth Power.
12	WOOFER NIVELACAO DE WOOFER (GRAVES)	Prima o botão para cima ou para baixo paraaabstar o volume do woofer (graves) para -12 ou entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padão), prima o botão.
13	TONE CONTROL TONE CONTROL	Ao premir o botão, podeaabstar o volume de sons agudos ou graves. • Prima o botão para会选择ar TREBLE ou BASS eaabste o volume entre -6 e +6 com os botões Cima/Baixo. quando o;nível de graves for alterado, o;nível do woofer está tambemaabstado em conformidade.

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Páçina de referencia
Botão do controlo remoto Funcion
WOOFER (Cima)	Controlo remoto do television Ligar/Desligar (em espera)	Páçina 14
Esquerda	Ligação automatística do television Ligada/ Desligada (BT pronto)	Páçina 23
Cima ID SET Páçina 11
(Controlo de Som)	Equilíbrio de 7 bandas Páçina 10
SOUND MODE	DRC ON/OFF (em espera)	Páçina 12
	Bluetooth Power Páçina 12
PAIR	Ligar/desligar ligação Bluetooth multipla (em espera)	Páçina 30

Especificações de saída para diferentes modelos de efeitos sonoros

Efeito Entrada			Potência
			Sem o Kit de colunas traseiras sem fios	Com o Kit de colunas traseiras sem fios
SOUND MODE	SURROUND SOUND	2.0 canais	5.1 canais 7.1 canais
		5.1 canais 5.1 canais	7.1 canais
	GAME	2.0 canais	5.1 canais 7.1 canais
		5.1 canais 5.1 canais	7.1 canais
	ADAPTIVE	2.0 canais	5.1 canais 7.1 canais
		5.1 canais 5.1 canais	7.1 canais
	DTS VIRTUAL:X	2.0 canais	5.1 canais 7.1 canais
		5.1 canais 5.1 canais	7.1 canais
	BASS BOOST	2.0 canais	5.1 canais 7.1 canais
		5.1 canais 5.1 canais	7.1 canais
	STANDARD	2.0 canais	2.1 canais 2.1 canais
		5.1 canais 5.1 canais	5.1 canais

• O Kit de colunas traseiras sem fios da Samsung pode ser comprado em separado. Para comprar o Kit, contacte o fornecedor onde comprou o Soundbar.
• Os altifalantes traseiros não emitem qualquer som para saídas de 2 canais quando o modo STANDARD estiver a ser utilizado. Para ativar o som dos altifalantes traseiros, altere o modo de efeitos para SURROUND SOUND.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser realizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.
• Defina o altifalante do televisor para Altifalante Externo para utilizar esta função.
• Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Desligue o Soundbar.
• Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela mesma ordem: "OFF-TV REMOTE" (modo predefinido), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botão do controlo remoto	Ecrã	Estado
	5 Sec	(modo predefinido) OFF-TV REMOTE	Desative o controlo remoto do television.
	5 Sec	SAMSUNG-TV REMOTE	Ative o controlo remoto por infravermelhos de um television Samsung.
	5 Sec	ALL-TV REMOTE	Ative o controlo remoto por infravermelhos de um television de terreiros.

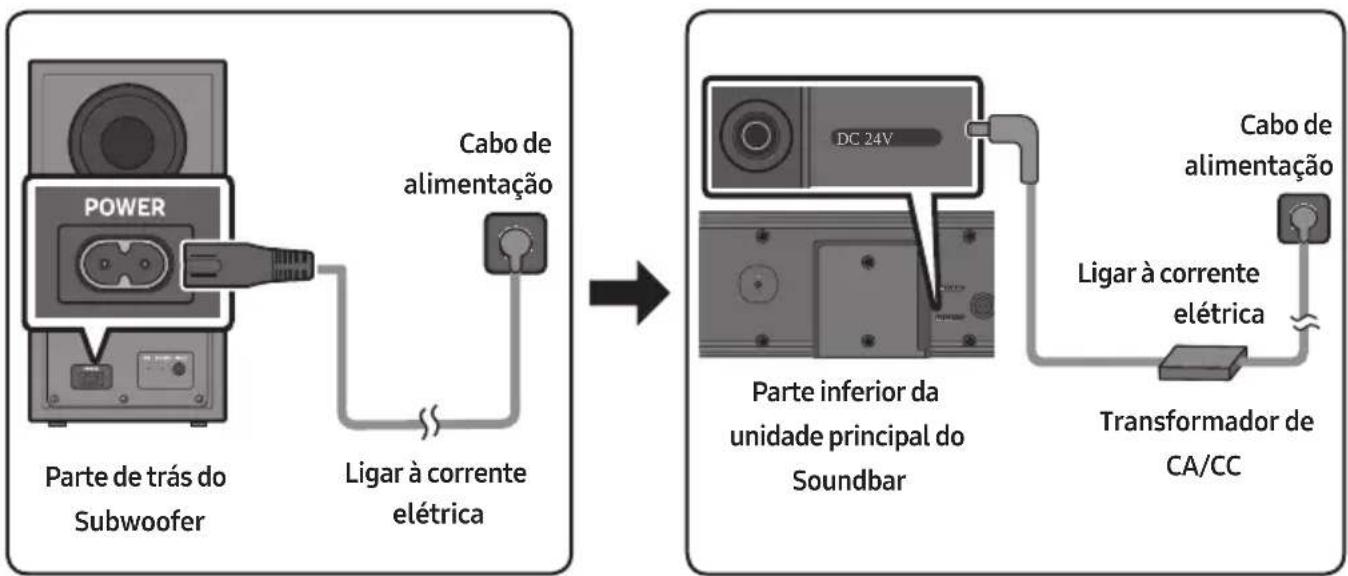

04 LIGAR O SOUNDBAR

Utilize os componentes elétricos para ligar o Subwoofer e o Soundbar a uma tomada elétrica pela mesma ordem:

• Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Ligue o cabo de alimentação ao Subwoofer.
• Ligue o cabo de alimentação ao transformador de CA/CC. Ligue o transformador de CA/CC (com o cabo de alimentação) ao Soundbar.
• Ligue a alimentação ao Soundbar e ao Subwoofer.
• Ligue primeiro a alimentação ao Subwoofer. O Subwoofer será automaticamente ligado quando ligar o Soundbar.

• Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma que este fique suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar avaria.
• Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

Ligação manual do subwoofer em caso de falha da ligação automática

Antes de executar o procedimento de ligação manual em boa:

• Verifique se os cabos de alimentação do Soundbar e do subwoofer estão devidamente ligados.
• Certifique-se de que o Soundbar está ligado.

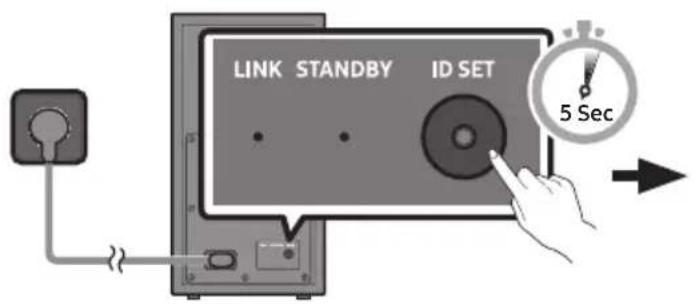

• Mantenha premido ID SET na parte de trás do subwoofer durante, pelo menos, 5 segundos apenas quando a luz vermelha aparecer numa cor sólida ou luz azul a piscar lentamente.

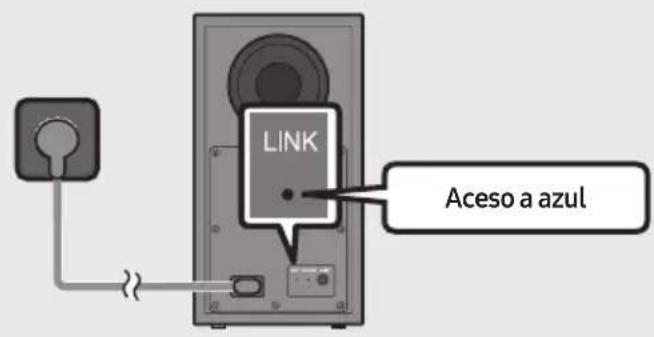

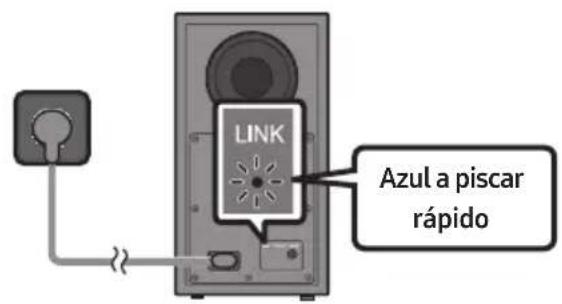

• O indicador vermelho na parte traseira do subwoofer apaga-se e o indicador azul pisca.

Parte traseira do Subwoofer

Parte traseira do Subwoofer

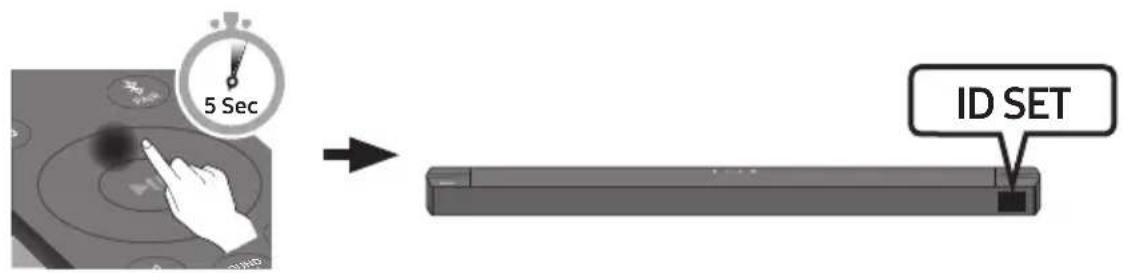

1. Mantenha premido o botão para Cima no controlo remoto durante mais de 5 segundos.
2. A mensagem ID SET surge no ecrã do Soundbar brevemente e depois desaparece.
3. O Soundbar liga-se automaticamente quando ID SET estiver concluído.

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

O indicador LED LINK para de piscar e fica aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o subwoofer sem fios.

LED	Estado	Descrição	Resolução
Azul LINK STANDBY ID SET	Aceso	A ligação foi bem-sucedida (função normal)	-
	A piscar A recuperar a ligação		Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde circa de 5 minutos. Se o指示or continua a piscar, tente ligar o subwoofermanualmente. Consulte a pageda 16.
Vermelho LINK STANDBY ID SET	Aceso	Modo de espera (com a unidade principal do Soundbar desligada)	Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar.
		A ligação falhou	Estabeleça uma nova ligação. Consulte as instruções relatives à ligação manual na pageda 16.
Vermelho e azul LINK STANDBY ID SET	A piscar Ocorreu uma avaria		Consulte as informações de contacto do centro de assistência Tecnica da Samsung contidas no manual.

NOTAS

• Antes de mover ou instalar este produto, certifique-se de que desliga a alimentação e o cabo de alimentação da tomada.
• Se a unidade principal estiver desligada, o subwoofer sem fios entra em modo de espera e o LED STANDBY na parte traseira ficará vermelho antes de piscar a azul várias vezes.
• Se utilizar um dispositivo que utilize a mesma frequência (5,8 GHz) que o Soundbar junto do Soundbar, a interferência poderá fazer interrupção do som.
• A distância de transmissão Tmaxa do sinal sem fios da unidade principal é de cerca de 10 metros, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e de betão ou uma parede metálica entre a unidade principal e o subwoofer sem fios, o sistema pode não funcionar de todo porque o sinal sem fios não consegue penetrar metal.

CUIDADO

• Não estão integradas antenas recetoras sem fios no subwoofer sem fios. Mantenha as unidades protegidas de água e de humidade.
• Para um desempenho de audição otimizado, certifique-se de que a área em torno do subwoofer sem fios e dos Altifalantes Traseiros Sem Fios (vendidos em separado) está livre de quaisquer obstáculos.

Ligar o Kit de altifalantes traseiros sem fios Samsung ao Soundbar

Obtenha um verdadeiro som surround sem fios ligando o Kit de altifalantes traseiros sem fios Samsung (SWA-9200S, vendido em separado) ao Soundbar.

Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios Samsung.

05 UTILIZAR UMA LIGAÇÃO COM FIOS À TV

Ouça o som do televisor a partir do seu Soundbar através de ligações com ou sem fios.

• Quando o Soundbar está ligado a determinados televisores da Samsung, é possível controlá-lo através do controlo remoto do televisor.
• Esta função é suportada por televisores Samsung Smart TV de 2017 e posteriores que suportam Bluetooth quando o Soundbar é ligado ao televisor com um cabo ótico. - Esta função também lhe permite utilizar o menu do televisor para ajustar o campo sonoro, várias definições, o volume e o modo sem som.

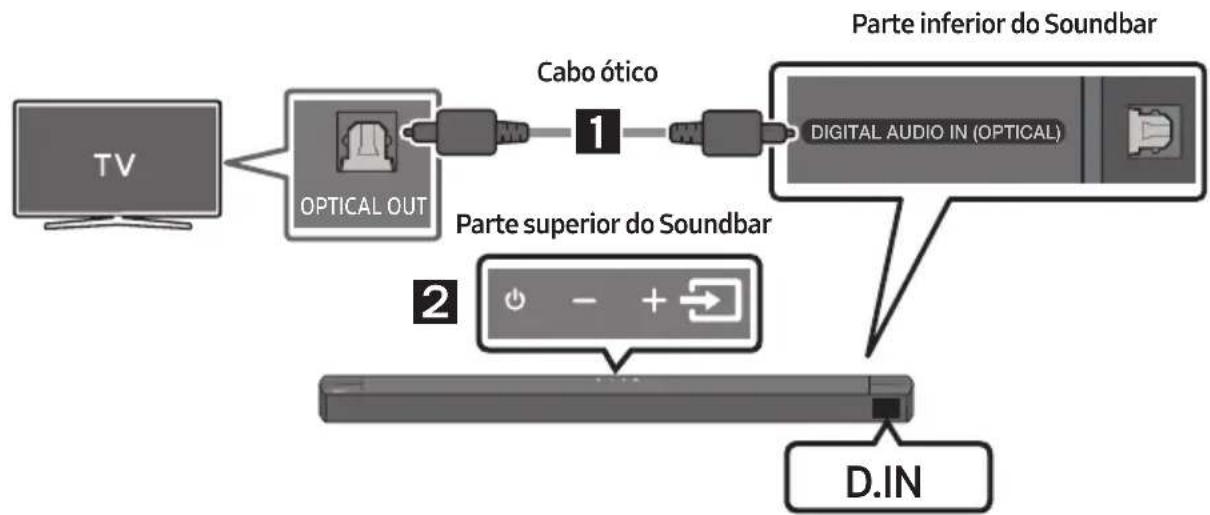

Método 1. Ligar através de um cabo ótico

Lista de verificação pré-ligação

• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Ligue a tomada fêmea DIGITAL AUDIO IN (OPTICAL) no Soundbar à tomada fêmea de OPTICAL OUT do televisor com um cabo ótico digital.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "D.IN".
3. O som da TV é emitido a partir do Soundbar.

Método 2. Ligar um televisor através de um cabo HDMI

CUIDADO

• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não ser reproduzido.
• Recomendamos a utilização de um cabo HDMI de alta velocidade com Ethernet.

1. Com o Soundbar e o televisor ligados, ligue o cabo HDMI (não fornecido) conforme indicado na figura.
2. "TV ARC" surge no ecrã da unidade principal do Soundbar e o som do televisor é reproduzido pelo Soundbar.
3. Se não conseguir ouvir o som do televisor, prima o botão (Origem) no controlo remoto ou na parte superior do Soundbar para mudar para o modo "TV ARC". O ecrã mostrará "TV ARC" e o som da TV será reproduzido.
4. Se "TV ARC" não surgir no ecrã da unidade principal do Soundbar, verifique se o cabo HDMI (não fornecido) está ligado à porta correta.
5. Utilize os botões de volume do controlo remoto do televisor para ajustar o volume do Soundbar.

NOTAS

• HDMI é uma interface que permite a transmissão digital de dados de vídeo e áudio com apenas um conector.
• Se o televisor tiver uma porta ARC disponível, ligue o cabo HDMI à porta HDMI IN (ARC).
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC.
• Se os sinais de emissão forem Dolby Digital e a definição de "Campo de Saída de Áudio Digital" for PCM no televisor, recomenda-se que altere a definição para Dolby Digital. Se a definição for alterada, pode avaliar melhor a qualidade de som. (O menu do televisor pode utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

06 UTILIZAR UMA LIGAÇÃO SEM FIOS À TV

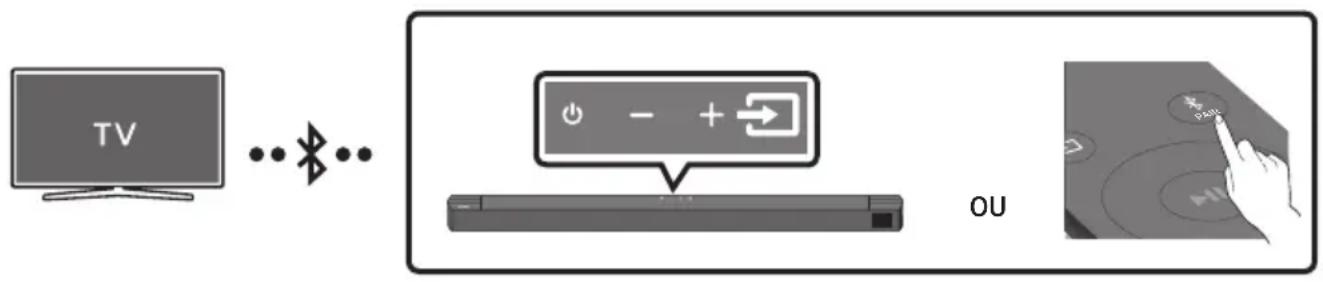

Ligar através de Bluetooth

Quando um televisor é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Só pode ligar um televisor de cada vez.

A ligação inicial

1. Prima o botão PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel e selecione "BT".

"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparecer "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Selecione o modo Bluetooth no televisor. (Para obter mais informações, consulte o manual do televisor.)
2. Selecione "[AV] B-Series Soundbar" na lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "Need Pairing" ou "Paired" na lista de dispositivos Bluetooth do televisor. Para ligar ao Soundbar, selecione a mensagem e estabeleça uma ligação.

• Quando o televisor estiver ligado, a mensagem [Nome do televisor] → "BT" surgirá no ecrã frontal do Soundbar.
• Poderá então ouvir o som do televisor a partir do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se um Soundbar anteriormente ligado (por exemplo, "[AV] B-Series Soundbar") surgir na lista, elimine-o.
• Repita os passos 1 a 3.

NOTA

• Após ligar o Soundbar ao televisor pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Desligar o Soundbar do televisor

Prima o botão (Origem) no painel superior ou no controlo remoto e mude para qualquer modo exceto "BT".

• Desligar o Soundbar do televisor demora algum tempo porque o televisor tem de receber uma resposta do Soundbar.

(O tempo necessário para tal poderá variar em função do modelo do televisor.)

• Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão

Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado "BT READY".

(Alterne entre Ligar e Desligar)

Qual é a diferença entre BT READY e BT PAIRING?

• BT READY: neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.
• BT PAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão PAIR no controlo remoto ou prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos quando o Soundbar estiver no modo "BT".)

NOTAS

• Se lhe for pedido para introduzir um PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 18 horas quando está no modo BT Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:
• Se existir um campo elétrico forte em redor do Soundbar.
• Se existirem dois ou mais dispositivos Bluetooth emparelhados em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.
• Os dispositivos eletrónicos podem provocar interferências de rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

07 LIGAR UM DISPOSITIVO EXTERNO

Ligue-se a um dispositivo externo através de uma ligação com fios ou de uma ligação Bluetooth para reproduzir o som do dispositivo externo através do Soundbar.

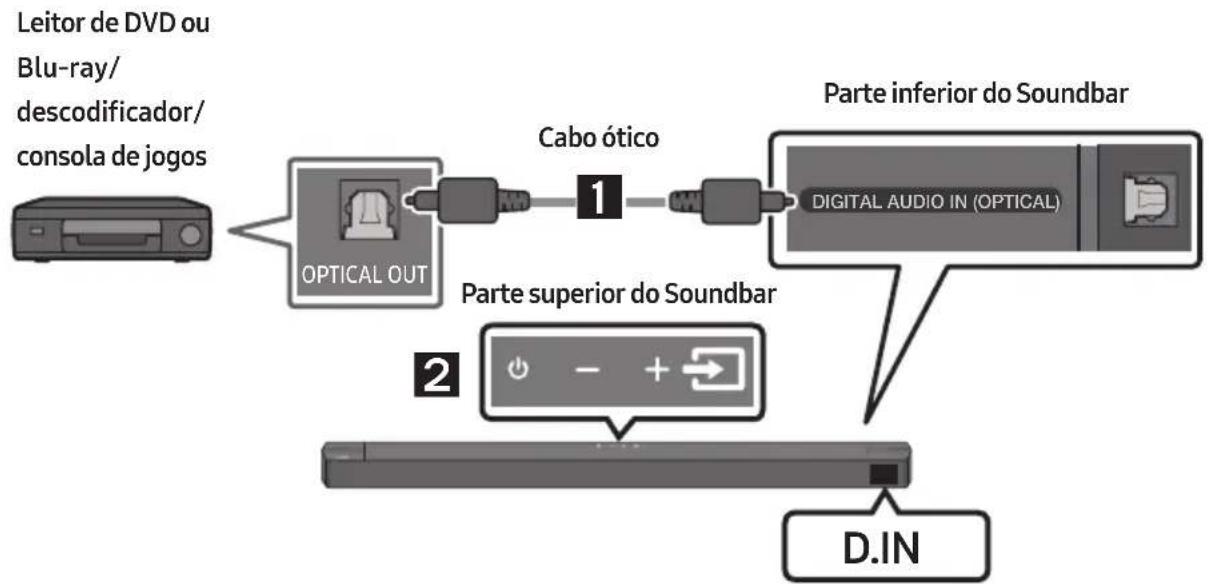

Método 1. Ligar através de um cabo ótico

1. Ligue a DIGITAL AUDIO IN (OPTICAL) na unidade principal à tomada fêmea OPTICAL OUT do dispositivo de origem com um cabo ótico digital.
2. Selecione o modo "D.IN" premindo o botão (Origem) no painel superior ou no controlo remoto.

Método 2. Ligar através de um cabo HDMI

1. Ligue um cabo HDMI (não fornecido) a partir da porta HDMI na parte inferior do Soundbar à porta HDMI OUT no dispositivo digital.
2. Ligue um cabo HDMI (não fornecido) a partir da porta HDMI TO TV (ARC) na parte inferior do Soundbar à porta HDMI IN na TV.
3. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "HDMI".
4. O modo "HDMI" é exibido no ecrã do Soundbar e o som é reproduzido.

08 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB

Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar.

1. Ligue o dispositivo USB à porta USB na parte inferior do produto.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "USB".
3. A mensagem "USB" surge no ecrã.
4. Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.
5. O Soundbar desliga-se automaticamente (Auto Power Down) se não existir sinal de áudio da unidade USB ou ligação à unidade USB antes de mais de 18 minutos.

Lista de compatibilidade

Extensão Codec	Frequência de	amostragem	Velocidade de transmissão
*.mp3 MPEG1 Layer2	32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac	AAC-LC (MPEG2/MPEG4 apenas录音)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados no dispositivo USB.
• Sistema de ficheiros suportado do dispositivo USB: FAT16, FAT32, NTFS

09 LIGAR UM DISPOSITIVO MÓVEL

Ligar através de Bluetooth

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.
• A ligação limita-se a um telemóvel ou dois dispositivos Bluetooth ao mesmo tempo.

A ligação inicial

• Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.
• Prima o botão PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel e selecione "BT".

"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparece "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Selecione "[AV] B-Series Soundbar" na lista.
2. Quando um Soundbar estiver ligado ao dispositivo Bluetooth, a mensagem [Nome do Dispositivo Bluetooth] → "BT" surgirá no ecrã frontal.
3. Reproduza os ficheiros de música contidos no dispositivo que está ligado através de Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se um Soundbar anteriormente ligado (por exemplo, "[AV] B-Series Soundbar") surgir na lista, elimine-o.
• Em seguida, repita os passos 1 e 2.

NOTA

• Ao ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Qual é a diferença entre BT READY e BT PAIRING?

• BT READY: neste modo, pode pesquisar Televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.
• BT PAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão PAIR no controlo remoto ou prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos quando o Soundbar estiver no modo "BT".)

NOTAS

• Se lhe for pedido para introduzir um PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 18 horas quando está no modo "BT READY".
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes localizações:
• Se existir um campo elétrico forte em redor do Soundbar,
• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar,
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.
• Os dispositivos eletrónicos podem provocar interferências de rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• O Soundbar fornece dados SBC (44,1kHz, 48kHz).
• Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Após sincronizar o Soundbar com um dispositivo Bluetooth, selecionar "[AV] B-Series Soundbar" na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo "BT".
• Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)
• O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o Soundbar apareça "BT PAIRING".

Bluetooth Power ligada (SOUND MODE)

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos quando o Soundbar estiver ligado.
2. É apresentada a indicação "ON-BLUETOOTH POWER" no visor do Soundbar.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar está desligado.
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" na parte frontal.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, mude para qualquer modo exceto "BT".

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

NOTAS

• No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o Sistema Soundbar e o dispositivo Bluetooth for superior a 10 m.
• O Soundbar desliga-se automaticamente ao fim de 18 horas no estado Ready.

Mais sobre Bluetooth

O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados, através de uma ligação sem fios de curta distância.

• Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorreto, conforme a respetiva utilização, quando:
• Uma parte do aparelho está em contacto com o sistema recetor/transmissor do dispositivo Bluetooth ou do Soundbar.
• Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias.
• Expõe-se a interferências elétricas de dispositivos com a mesma banda de frequência, incluindo equipamento médico, fornos micro-ondas e redes sem fios.
• Emparelhe o Soundbar com o dispositivo Bluetooth, mantendo uma distância curta.
• Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade. Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.
• Em áreas de fraca recetividade, a ligação Bluetooth poderá não funcionar corretamente.
• A ligação Bluetooth funciona apenas quando está próximo do dispositivo. A ligação é automaticamente cortada se a distância for superior a este limite. Mesmo respeitando este limite, a boa qualidade de som pode ser inferior na presença de obstáculos como paredes ou portas.
• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Ligação Bluetooth Múltipla

O Soundbar pode ser ligado a 2 dispositivos Bluetooth ao mesmo tempo.

Dispositivo Bluetooth A Dispositivo Bluetooth B

1. Ligue o Soundbar a até dois dispositivos Bluetooth. (Consulte a página 27)
2. Reproduza música num dos dispositivos Bluetooth ligados quando estiverem dois dispositivos ligados.
3. Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a música começa a ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
4. Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do dispositivo que reproduz a música pode sofrer um atraso.

1. Ligue o Soundbar.
2. Apenas no modo "BT", mantenha premido o botão (Origem) na parte superior do Soundbar durante mais de 5 segundos para este passar para o modo "BT PAIRING" e, em seguida, no lado do dispositivo Bluetooth, ligue o Bluetooth e selecione o Soundbar a partir da lista de dispositivos disponíveis e o Soundbar irá ligar-se automaticamente ao dispositivo Bluetooth.
3. Pode ser emparelhado um 2º dispositivo Bluetooth e ligado ao Soundbar usando o mesmo método. Se tentar ligar um 3º dispositivo, um dispositivo ligado que não esteja a reproduzir áudio irá perder a sua ligação Bluetooth, mas continuará emparelhado ao Soundbar.
4. Com o mesmo método, pode emparelhar até 8 dispositivos Bluetooth, mas apenas os 2 últimos ficarão simultaneamente ligados ao Soundbar.

NOTAS

• Apenas podem ser ligados 2 dispositivos Bluetooth ou um televisor Samsung ao mesmo tempo ao Soundbar.
• O Soundbar será desligado dos dispositivos Bluetooth quando receber um pedido de ligação de um televisor Samsung.
• A predefinição do Soundbar é "ON-BT MULTI CONNECTION", mas para repor o modo de ligação não múltipla a partir de outros modos, mantenha premido o botão PAIR no telecomando durante mais do que 5 segundos no modo de espera, até aparecer a mensagem "OFF-BT MULTI CONNECTION".

10 INSTALAÇÃO DO SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar-se a parede ou optar-se por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequados para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, devem fixar-se os parafusos de suporte em montantes de parede.
• Compre parafusos próprios para montagem na parede, de acordo com o tipo e a espessura da parede onde se pretende instalar o Soundbar.

Diâmetro: M5 - Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 35 mm.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Parafuso de fixação, Parafuso, Suporte de parede

1. Coloque o Guia de suporte de parede encostado à superfície da parede.

• O Guia de suporte de parede deve ficar nivelado.
• Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

1. Alinhe a Linha central do Guia de suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia de suporte de parede à parede com fita adesiva.
2. Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

1. Utilize a ponta de uma caneta ou um lápis afiado para furar o centro das imagens de A-TYPE, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.
2. Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.
3. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

1. Instale os 2 Suportes de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

• Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suportes de parede fiquem firmemente apoiados nos Parafusos de fixação.
2. Introduza os Parafusos de fixação na parte larga (inferior) dos Suportes de parede e, em seguida, deslize os Suportes de parede para baixo de forma a fixar os Suportes de parede firmemente nos Parafusos de fixação.

11 ATUALIZAÇÃO DO SOFTWARE

A Samsung pode disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Se for disponibilizada uma atualização, pode atualizar o firmware ligando um dispositivo USB com a atualização do firmware armazenada nele à porta USB do Soundbar. Para obter mais informações sobre como pode transferir ficheiros de atualização, aceda ao website da Samsung em (www.samsung.com → Support).

Em seguida, selecione o tipo de produto ou introduza o número do modelo do seu Soundbar, selecione a opção Software e Aplicações e, em seguida, selecione Transferências. Tenha em atenção que os nomes das opções podem variar.

Como verificar a versão do firmware

1. Desligue o Soundbar.
2. Mantenha premido o botão (Controlo de Som) durante pelo menos 5 segundos no telecomando.
3. Cada versão aparece na seguinte ordem no ecrã do Soundbar.

(Versão de software → HDMI → WGM → Rx)

WGM: Módulo Tx sem fios no Soundbar. - Rx: Módulo Rx sem fios no Subwoofer.

• ECRÃ DA VERSÃO R2
• Parte traseira do R2 sem ligação--- -Parte traseira do R2xxx ligada

Procedimento de atualização

Importante: A função de atualização apaga todas as definições de utilizador. Recomendamos que anote as suas definições para que possa redefini-las facilmente após a atualização. Tenha em atenção que a atualização de firmware também restabelece a ligação ao subwoofer.

1. Insira uma pen USB na porta USB do seu computador. Importante: Certifique-se de que não existem ficheiros de música na pen USB. Tal poderá causar a falha da atualização do firmware.
2. Aceda a (samsung.com) → selecione Introduza número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transfira o ficheiro de software mais recente.
3. Guarde o software transferido numa pen USB e selecione "Extrair aqui" para descompactar a pasta.
4. Desligue a Soundbar e ligue a pen USB que contém a atualização do software à porta USB.
5. Ligue a Soundbar e altere a fonte para o modo "USB". Aguarde 3 segundos, "UPGR" é apresentado e a atualização é iniciada. Quando a atualização for concluída, a Soundbar desliga-se e, de seguida, volta a ligar-se automaticamente.
6. Prima o botão + (Volume) no painel superior durante 5 segundos. A mensagem "INIT" é apresentada no ecrã e, em seguida, a Soundbar desliga-se. A atualização está concluída.
7. Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware.
8. Restaure as definições da Soundbar.

Se não aparecer a mensagem UPDATE

1. Desligue a Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contém os ficheiros de atualização à porta USB da Soundbar.
2. Desligue e ligue o cabo de alimentação da Soundbar e ligue a Soundbar.

NOTAS

• A atualização de firmware pode não funcionar corretamente se estiverem armazenados ficheiros de áudio suportados pela Soundbar no dispositivo de armazenamento USB.
• Não desligue a alimentação nem remova o dispositivo USB quando as atualizações estão a ser efetuadas. A unidade principal desliga-se automaticamente antes da conclusão da atualização de firmware.
• Após a atualização estar concluída, a configuração do utilizador no Soundbar é inicializada para que possa reproduzir as suas definições. Recomendamos que anote as suas definições para que possa redefini-las facilmente após a atualização.

Tenha em atenção que a atualização de firmware também repõe a ligação ao subwoofer. Se a ligação ao subwoofer não for restabelecida automaticamente após a atualização, consulte a página 16. Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na pen USB.

• Os utilizadores de Mac OS devem utilizar MS-DOS (FAT) como formato USB.
• A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.

12 RESOLUÇÃO DE PROBLEMAS

A Soundbar não se liga.

→ Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→ Após remover o cabo de alimentação, insira-o de novo. → Desligue o cabo de alimentação e volte a ligá-lo ao dispositivo externo e tente novamente. → Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 7.)

Se o telecomando não funciona.

→ Aponte o telecomando diretamente para a parte central da Soundbar. → Troque as pilhas por umas novas.

A Soundbar não emite qualquer som.

→ O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume. → Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo. → Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal (m) → Menu → Definições

→ Todas as Definições → Som → Saída de Som → Selecione o Soundbar

→ A ligação dos cabos ao Soundbar poderá estar solta. Desligue o cabo e volte a ligá-lo. Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação. → Inicie o produto e tente novamente. (Consulte a página 34.)

O subwoofer não emite qualquer som.

Verifique se o indicador LED na parte de trás do Subwoofer está ligado a azul. Volte a ligar o Soundbar e o Subwoofer se o indicador estiver a piscar a azul ou se tiver passado para vermelho. (Consulte a página 16.) Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos. A ligação pode ser interrompida por outros dispositivos que estejam a emitir sinais de radiofrequência nas proximidades. Mantenha a sua coluna afastada desses dispositivos. Remova o cabo de alimentação e volte a ligá-lo.

O volume original do conteúdo que está a reproduzir pode ser baixo. Tente aumentar o nível do Subwoofer. (Consulte a página 12.) Aproxime a coluna do Subwoofer de si.

Se a TV não estiver ligada via HDMI TO TV (ARC).

Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 20.) A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar. O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Televisor Samsung: Página Principal ( → Menu → Definições ( → Todas as Definições ( → Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)

Não há som ao ligar ao televisor no modo HDMI TO TV (ARC).

O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou AUTO. (Para um televisor Samsung: Página Principal ( → Menu → Definições ( → Todas as Definições ( → Som → Definições Avançadas → Formato de Áudio de Saída Digital)

A Soundbar não liga através de Bluetooth.

Ao ligar um novo dispositivo, mude para "BT PAIRING" para estabelecer a ligação. (Prima o botão PAIR no controlo remoto ou o botão (Origem) no corpo durante pelo menos 5 segundos.) Se o Soundbar estiver ligado a outros dispositivos, desligue esse dispositivo primeiro para trocar de dispositivo. Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Televisor Samsung: Página Principal ( → Menu → Definições ( → Todas as Definições ( → Som → Saída de Som → Lista de Altifalantes Bluetooth). A ligação automática do televisor pode estar desativada. Enquanto o Soundbar estiver no modo "BT READY", mantenha premido o botão Esquerda no controlo remoto do Soundbar durante 5 segundos para selecionar ON-TV CONNECT. Se vir OFF-TV CONNECT, mantenha premido novamente o botão Esquerda durante 5 segundos para mudar a seleção. Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente. Inicie o produto e tente novamente. (Consulte a página 34.)

O som é cortado quando ligado através de Bluetooth.

→ Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar. → Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

A ligação Bluetooth múltipla não funciona.

→ Quando a TV está ligada à Soundbar, a ligação Bluetooth múltipla poderá não funcionar. Desligue a Soundbar da TV e tente novamente. → Verifique se a definição Ligação Bluetooth múltipla está ligada. (Consulte a secção "A Soundbar não liga através de Bluetooth.") → Desligue o dispositivo atualmente em reprodução, emparelhe com o dispositivo que pretende ligar e volte a ligar o dispositivo anterior. → Se não ouvir som, mesmo depois de ligar corretamente, consulte a secção "O som é cortado quando ligado através de Bluetooth.".

A Soundbar não se liga automaticamente com a TV.

→ Quando desligo a Soundbar quando vejo televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

13 LICENÇAS

Dolby AUDIO

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, PODENDO ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador). (b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

• O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

16 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-B750D
USB 5V/0,5A
Peso 3,2 kg
Dimensoes (L x A x P) 1030,0 x 59,4 x 105,0 mm
Limites da temperatura de funcaoamento +10°C a +40°C	+40°C
Limites de humididade de funcaoamento 10% a 80%, sem condensacao
Temperatura de Armazenamento -20°C a +45°C
Humidade de Armazenamento 5% a 95%, sem condensacao
AMPLIFICADOR Potência nominal de saía	150W (30Wx5)
Formatos de reprodução suportados	LPCM 2ch, Dolby AudioTM (suporta Dolby® Digital), DTS, DTS Virtual:X
Nome do subwoofer PS-WD75T
Peso 5,0 kg
Dimensoes (L x A x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICADOR Potência nominal de saía	250W
Consumo total de energia em modo de espera (W)	2,0W
Bluetooth Método de desativação das portas	Prima e mantenha premio o botão SOUND MODE durante mais de 5 segundos para deslagar a função Bluetooth Power.

NOTAS

A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio. - O peso e as dimensões indicados são aproximados. - A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido. POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS

Potência máx. do transmissor RF

100 mW a 2,4 GHz - 2,4835 GHz

25 mW a 5,725 GHz - 5,825 GHz

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do Sistema Grátis de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apareceu no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deve-se separar estes equipamentos de outros resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma poderão entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos Produtos da Samsung, por ex. REACH, REEE, pilhas, visite:

Requisitos de concepção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component
