MANUALE UTENTE HW-B760D SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla segunte tabella per una descrizione dei symboli che è possibile trovare sul proprio prodotto Samsung.

4	ATTENZIONE RISCHIODIFOLGORAZIONE. NON APRIRE.
5	Questo symbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
!	Questo symbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo symbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo symbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CA.
= =	Tensione CC: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CC.
Δi	Attenzione, consultare le Istruzioni per l'uso: Questo symbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umilità.

ATTENZIONE

PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre molto collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo alla rete elettrica, lo spinotto deve essere estratto alla presa, pertantoesso devesecco,.facilitmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione alla presa di rete.

Di seguenza, la spina di alimentazione deve essere facilitmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si prevede di non utilizarla per un periodo prolongato.
2. Durante i temporali, scollegare la spina di alimentazione alla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad autres fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore excessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE: Una installatione scorretta delle batterie cui causarne l'esplosion. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6
02 Panorama del prodotto 7

Pannello anteriore / Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando

(2 batterie AAA) 9

Comeutilizzareiltelecomando 9

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) 13

Specifiche di uscita per diverse modalità di effetti sonori 13

Regolazione del volume della Soundbar con il telecomando della TV 14

04 Collegamento della Soundbar 15

Collegamento alla rete elettrica 15

Collegamento del Kit posteriori wireless Samsung alla Soundbar 18

05 Utilizzo di una connessione cablata al TV 19

Metodo 1. Collegamento tramite un cavo ottico 19

Metodo 2. Collegamento di una TVtramite un cavo HDMI 20

06 Utilizzo di una connessione wireless al TV 22

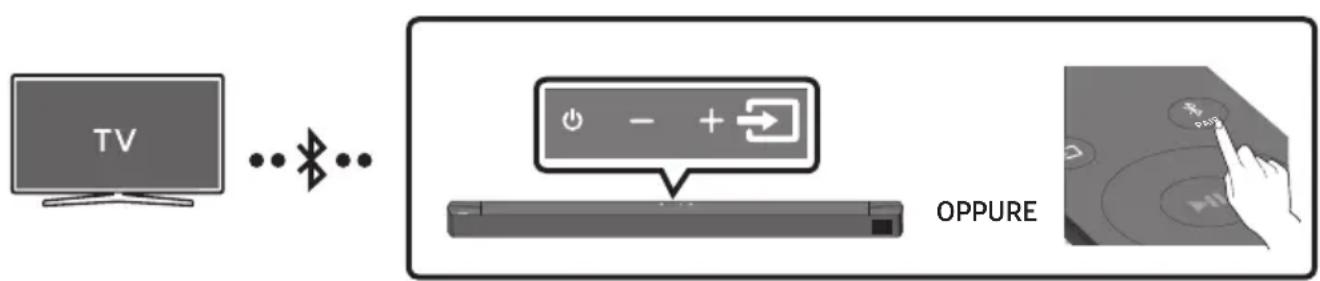

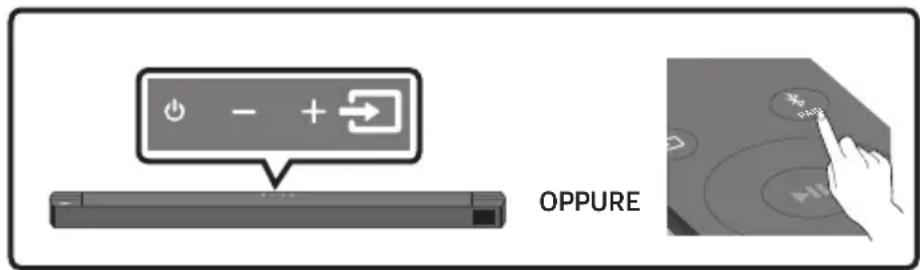

Connessione tramite Bluetooth 22

07 Collegamento di un dispositivo esterno 24

Metodo 1. Collegamento tramite un cavo ottico 24
Metodo 2. Collegamento tramite un cavo HDMI 25

08 Collegamento di un dispositivo di memoria USB 26

09 Connessione di un dispositivo mobile 27

Connessione tramite Bluetooth 27

10 Installazione del supporto a parete 31

Precauzioni per l'installazione 31

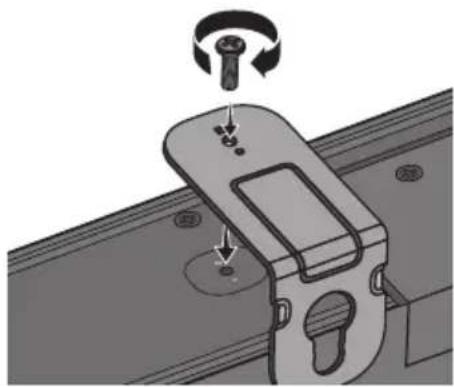

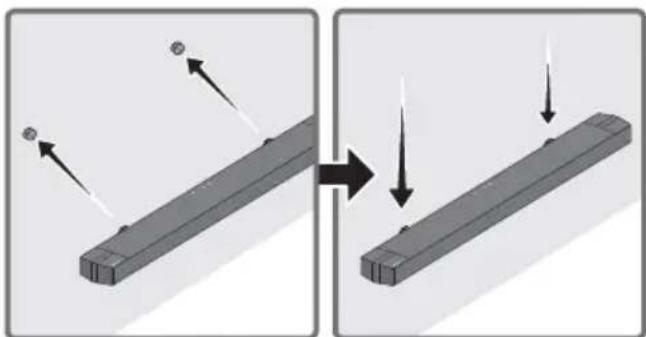

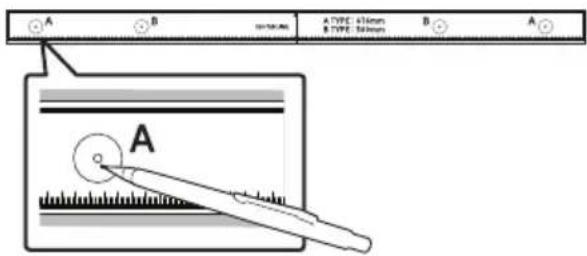

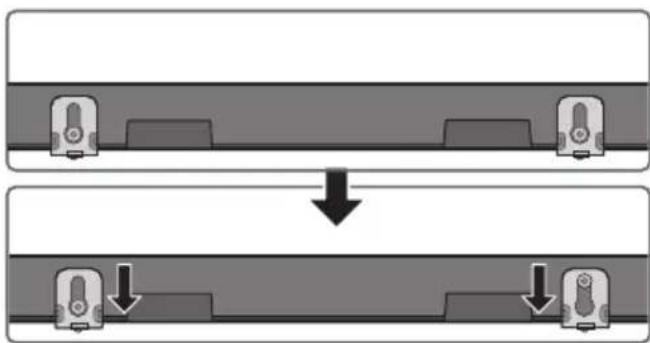

Componenti per il montaggio a parete 31

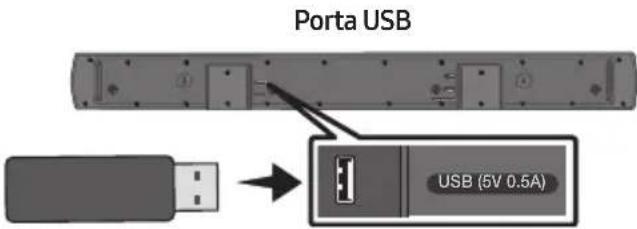

11 Aggiornamento del software 33

Come verificare la versione del firmware 33
Procedura per l'aggiornamento 34
Se non compare la scritta UPDATE 34

12 Risoluzione dei problemi 35

13 Licenza 37

14 Avviso di licenza open source 38

15 Nota importante sul servizio 38

16 Specifice e guida 39

39

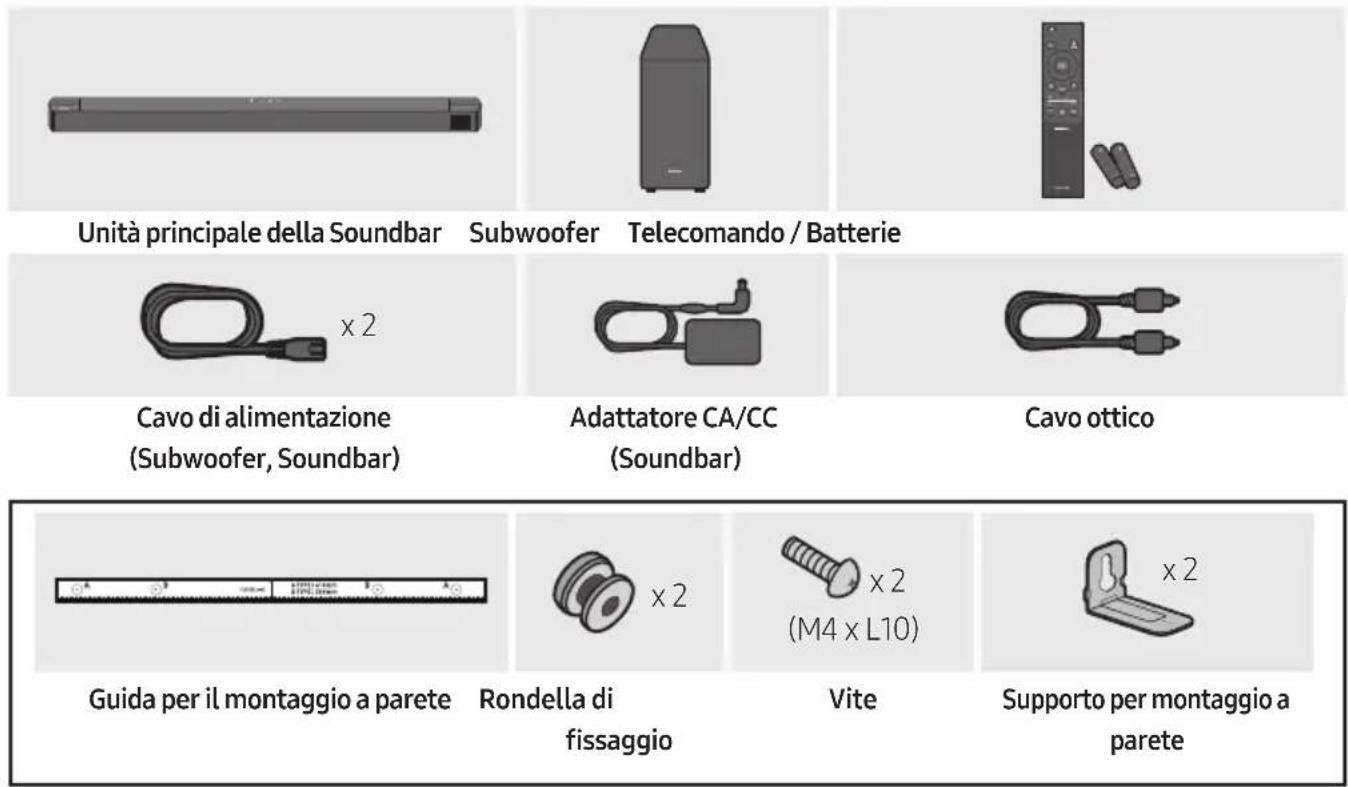

01 VERIFICA DEI COMPONENTI

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vindere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• A seconda del paese, l'aspetto della spina CA più variare o potrebbe essere fornita più integrata nell'adattatore.
  L'aspetto degli accessori cui po ave varie leggermente delle illustrazioni riportate sopra.
• Le caratteristiche e le specifiche sono soggette a modifiche sanza preavviso.

02 PANORAMICA DEL PRODOTTO

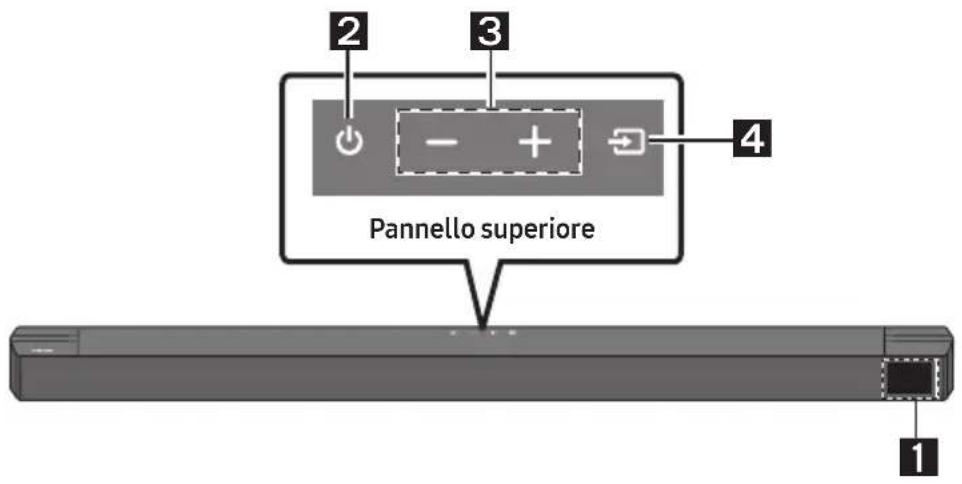

Pannello anteriore / Pannello superiore della Soundbar

1	Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.
2	Tastof (Alimentazione) Consente di accendere e spegnere il dispositivo. • Funzione Auto Power Down L'unità si spegne automaticamente nelle situazioni elencate di seguito. - Modalità TV ARC / HDMI / BT / USB / D.IN: Se non è presente un segnale audio per 18 minuti.
3	Tastof - (volume) Consente di regolare il volume. • Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tastof (Sorgente) Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingressso Visualizzazione
	ARC (HDMI OUT) TV ARC
	HDMI HDMI
	BLUETOOTH	BT
	USB	USB
	Ottico	D.IN
	• Per attivare il modo "BT PAIRING",ambiare la sorgente passando al modo "BT",quindi tenere premuto il tastof (Sorgente) per almeno 5 secondi.

• Quando si insertisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riproduotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il tevisore.

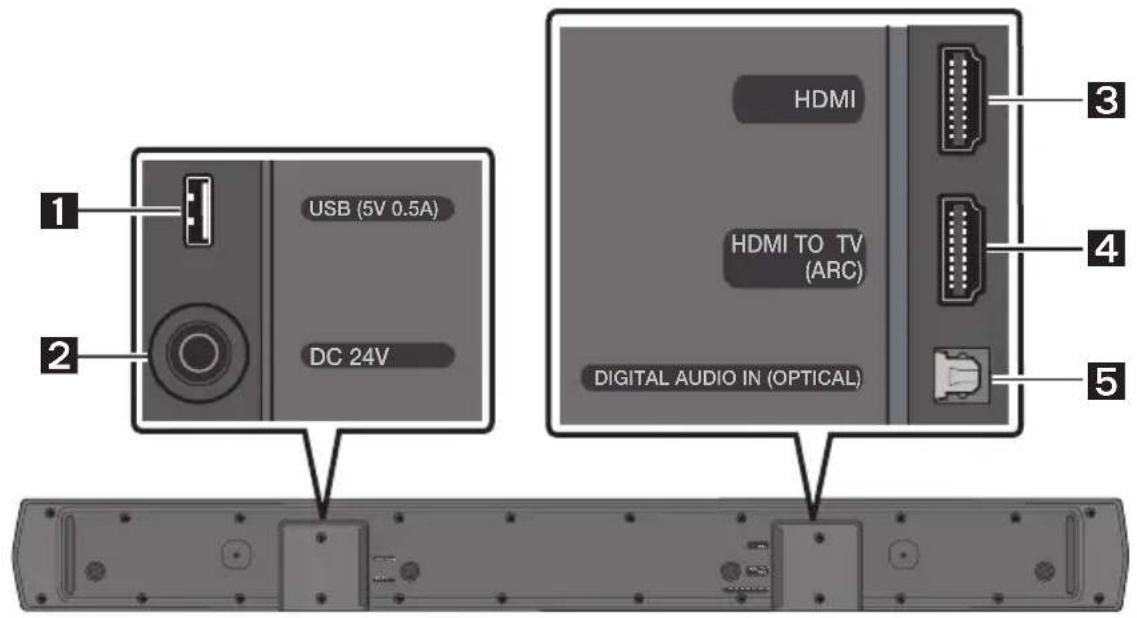

Pannello inferiore della Soundbar

1	USB (5V 0.5A) Collegare a un dispositivo USB per riproduire file musicali sul dispositivo USBtramite la Soundbar.
2	DC 24V (Ingresso alimentazione) Collegare l'adattatore CA/CC.
3	HDMI Consente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI. Collegare all'uscita HDMI di un dispositivo esterno.
4	HDMI TO TV (ARC) Collegare alla presa jack HDMI (ARC) di una TV.
5	DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
• Non collegare questa unità o altri componenti a una presa CA sino a quanto tutti i collegamenti tra i componenti sono stati completati.

03 UTILIZZO DEL TELECOMANDO

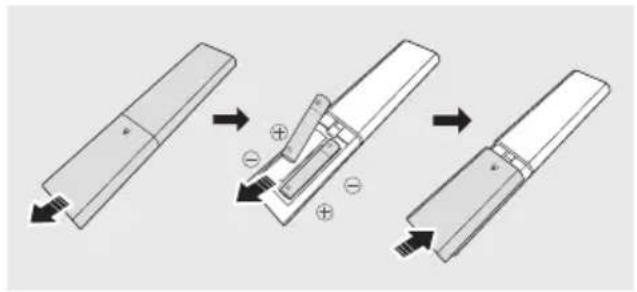

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completeness.
Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

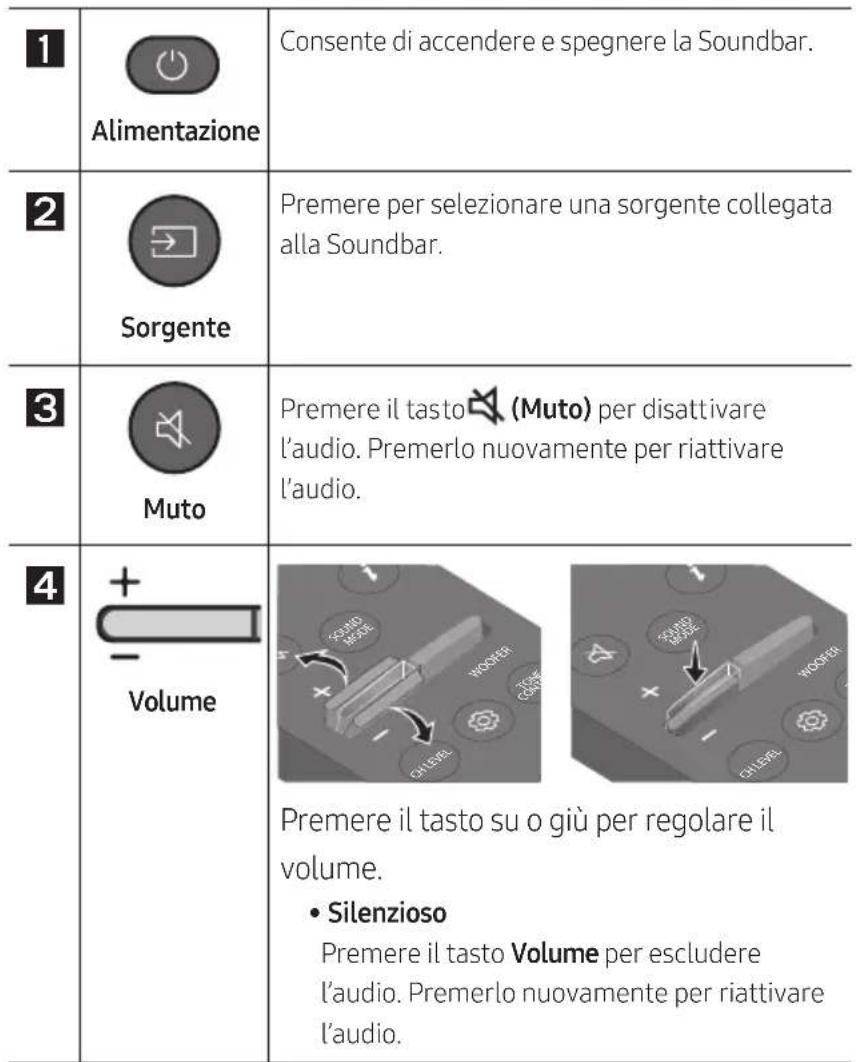

Comeutilizzareiltelekomando

5	CH LEVEL CH LEVEL	Premendo il pulsante è possibile regolare il volume di ciascun altoparlante. • Premere il pulsante CENTER LEVEL o SIDE LEVEL e quindi regolare il volume tra -6~+6 utilizzato i pulsanti Su/Giù. • Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l'impostazione REAR LEVEL è supportata. Per regolare il volume del REAR LEVEL tra -6 e +6, utilizzato i pulsanti Su/Giù.
6	Controllo audio	Premendo il pulsante è possibile impostare la funzione audio. è possibile regolare le impostazioni desiderate utilizzando i tasti Su/Giù. NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF → AUDIO SYNC - NIGHT MODE ON/OFF Questa modalità è ottimizzata per la visione notturna con le impostazioni regolare per abbassare il volume ma mantenere i dialoghi chiari. - VOICE ENHANCE ON/OFF Questa modalità semplifica l'ascolto dei dialoghi parlati nei film e in TV. - AUDIO SYNC Se il video della TV e l'audio della Soundbar non sono sincronizzati, premere il tasto (Controllo audio) per selezionare AUDIO SYNC, quando impostare il ritardo audio tra 0~300 millisecondsutilizzando i tasti Su/Giù. (Non disponibile nel modo "USB" o "BT") • La funzione audio NIGHT MODE e VOICE ENHANCE può essere impostata su ON/OFF utilizzato i pulsanti Su/Giù. • Tenere premuto il pulsante (Controllo audio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. è possibile utilizzato i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsanti Su/Giù. (Accertarsi che il modo Audio sia impostata su "STANDARD")
7	PAIR Bluetooth PAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto PAIR e attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.
8	Riproduci / Sospendi	È possibile riproduire o mettere in pausa la musica premendo il tasto.
9	Su/Giù/ Sinistra/ Dextra	Premere le aree indicate per selezionare Su/Giù/Sinistra/ Destra. Premere Su/Giù/Sinistra/Dextra sul tasto per selezionare o impostare funzioni. •Ripeti Per utilizzato la funzione Ripeti nel modo "USB", premere il tasto Su. •Salta brano Premere il tasto Destra per selezionare il file musica successivo. Premere il tasto Sinistra per selezionare il file musica precedente. •ID SET Tenere premuto il tasto Su per 5 secondi per completare l'ID SET ( quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).
10	i Info	Premere per visualizzare le informazioni sulla funzione attiva o sul codec disponibile.
11	SOUND MODE SOUND MODE	Premendo il pulsante, è possibile selezionare la modalità audio desiderata. SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → BASS BOOST → STANDARD - SURROUND SOUND Fornisce un campo sonoro più ampio di quello standard. - GAME Fornisce l'audio stereoscopico che consente la piena immersione nell'azione di gioco. - ADAPTIVE Analizza il contentuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contentuto. - DTS VIRTUAL:X Audio 3D immersive da qualsiasi contentuto. - BASS BOOST Modalità audio che enfatizza i suoni bassi. - STANDARD Emette l'audio originale. • DRC (Dynamic Range Control) Consente di applicare la funzionalità Dynamic Range Control alle trace Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto). • Bluetooth Power Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth più connessi in passato. La funzione è Attiva per impostazione predefinita. - Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.
12	WOOFER LIVELLO WOOFER (BASSO)	Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predefinito), premere il tasto.
13	TONE CONTROL TONE CONTROL	Premendo il pulsante è possibile regolare il volume degli alto o dei bassi. • Premere il pulsante TREBLE o BASS e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù. Una volta modificativo il livello dei bassi,anche il livello del woofer verrà regolato di consulenza.

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	Pagina 14
Sinistra	Accensione/Spegnimento della connessione automatica TV (BT Pronto)	Pagina 23
Su ID SET Pgina 11
(Controllo audio)	EQ 7 bande Pgina 10
SOUND MODE	DRC ON/OFF (Standby) Pgina 12
	Bluetooth Power Pgina 12
PAIR	Connessione multipla Bluetooth attivata/disattivata (Standby)	Pagina 30

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Senza kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless
SOUND MODE	SURROUND SOUND	2.0 canali	5.1 canali 7.1 canali
		5.1 canali 5.1 canali	7.1 canali
	GAME	2.0 canali	5.1 canali 7.1 canali
		5.1 canali 5.1 canali	7.1 canali
	ADAPTIVE	2.0 canali	5.1 canali 7.1 canali
		5.1 canali 5.1 canali	7.1 canali
	DTS VIRTUAL:X	2.0 canali	5.1 canali 7.1 canali
		5.1 canali 5.1 canali	7.1 canali
	BASS BOOST	2.0 canali	5.1 canali 7.1 canali
		5.1 canali 5.1 canali	7.1 canali
	STANDARD	2.0 canali	2.1 canali 2.1 canali
		5.1 canali 5.1 canali	7.1 canali

• É possibile-acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.
• Gli altoparlanti posteriori non riproduzzano audio per l'uscita a 2 canali nelle la modalità STANDARD è attiva. Per abilitare l'audio per gli altoparlanti posteriori, impostare la modalità effetto su SURROUND SOUND.

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Perutilizzarequesta funzione,impostare il diffusore TV su Altoparlante esterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spagnere la Soundbar.

• Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: "OFF-TVREMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando	Visualizzazione Stato
5 Sec	(modalità predefinita) OFF-TV REMOTE	Disabilita il telecomando della TV.
5 Sec	SAMSUNG-TV REMOTE	Abilita il telecomando IR di una TV Samsung.
5 Sec	ALL-TV REMOTE	Abilita il telecomando IR di una TV di terze parti.

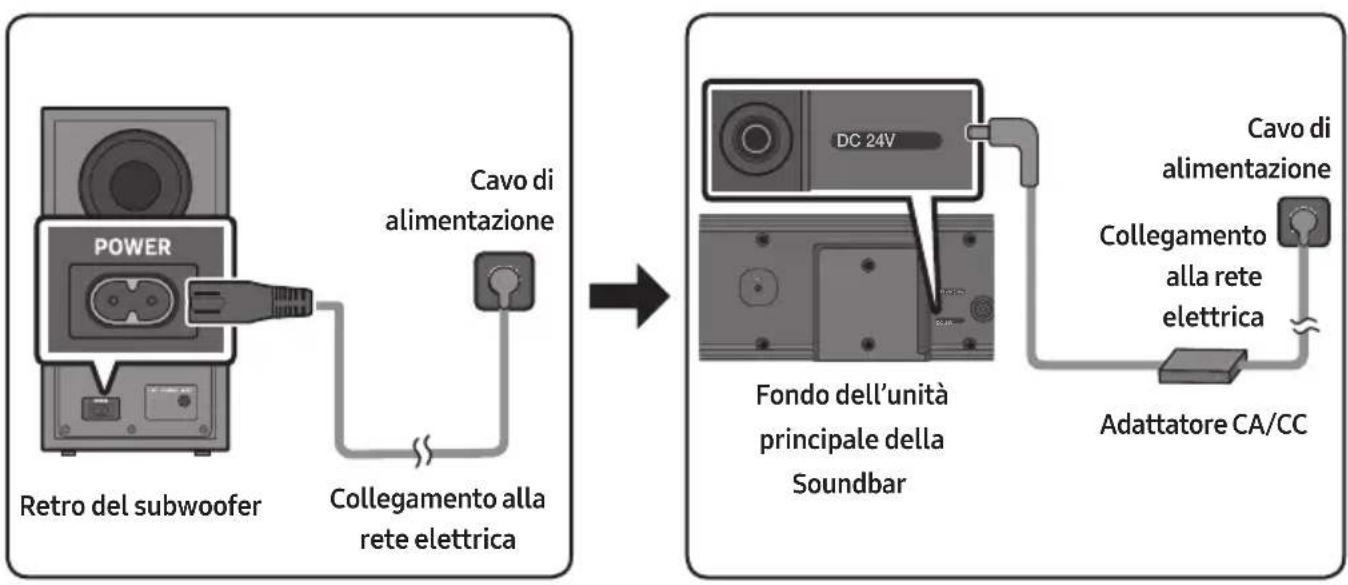

Collegamento alla rete elettrica

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Collegare il cavo di alimentazione al subwoofer.
• Collegare il cavo di alimentazione all'adattatore CA/CC. Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

• Collegare all'alimentazione la Soundbar e il subwoofer.

• Collegare prima il cavo di alimentazione al subwoofer. Il Subwoofer si connette automaticamente all'accensione della Soundbar.

• Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un ravolo o sul pavimento. Se si posizione l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.
• Se si disinserisce e si insertisce il cavo di alimentazione quando il prodotto è accesso, la Soundbar si accende automaticamente.

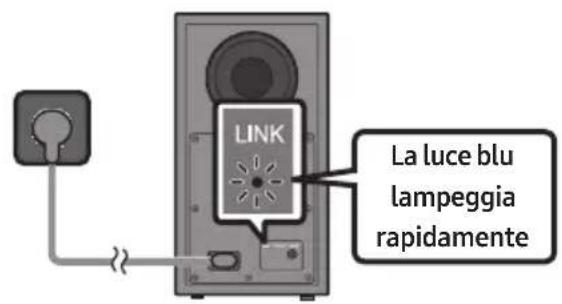

Prima di esquire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

Assicurarsi che la Soundbar sia accesa.

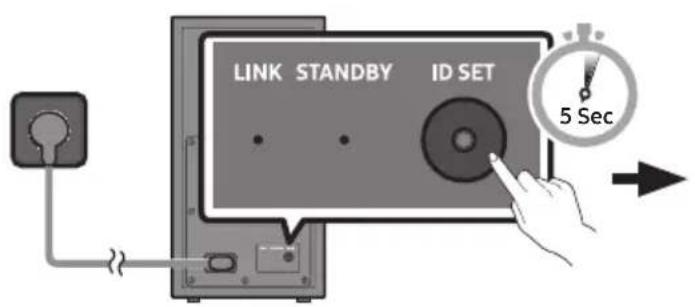

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi quando solo la luce rossa destra è fissa o la luce blu lampeggia lentamente.

Lindicatore roso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

Retro del subwoofer

Retro del subwoofer

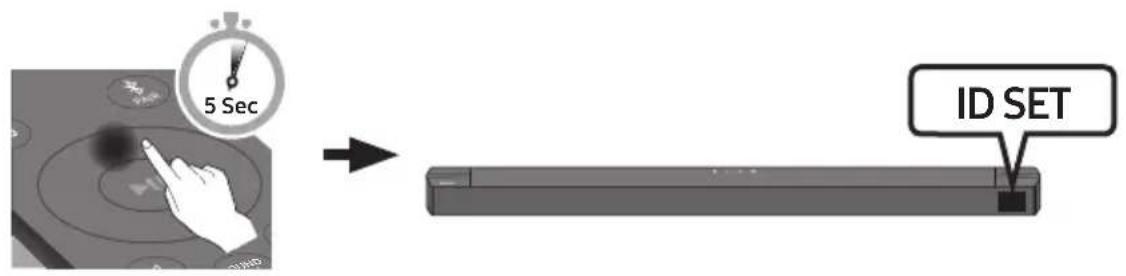

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevamente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

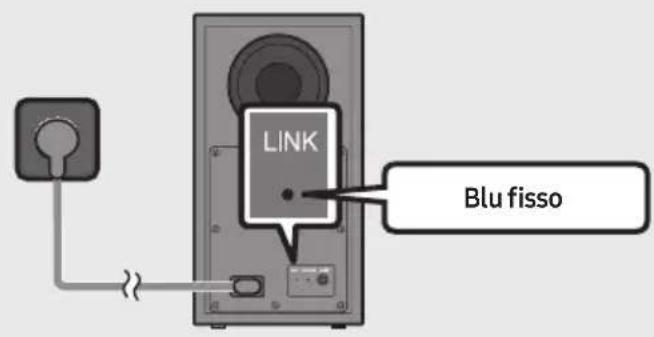

1. Verificare che il LED LINK sia di colore blu fisso (connessione completeness).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
Blu LINK STANDBY ID SET	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all'unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 16.
Rosso LINK STANDBY ID SET	Acceso	Standby (con l'unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagina 16.
Rosso e blu LINK STANDBY ID SET	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

NOTE

• Prima di spostare o installare quello prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless entrèrà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rossò après avoir lampeggiato in blu per diverse volte.
• Se si utilizes un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distance di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma cui quere a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il systema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

ATTENZIONE

• Le antenné di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umilità.
• Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless eagli altoparlanti posteriori wireless (venduti separatamente) sia libera da ostruzioni.

Collegamento del Kit posteriore wireless Samsung alla Soundbar

Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9200S, venduto separamente) alla Soundbar.

Per informazioni dettagiate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.

05 UTILIZZO DI UNA CONNECTIONCABLATA AL TV

É possible ascoltare l'audio della TV alla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specifici modelli di teilevisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.

• Questa funzione consente inoltre di utilizzato il menu della TV per regolare il Campo sonoro e diverse impostazioni, altre al volume e alla funzione diuto.

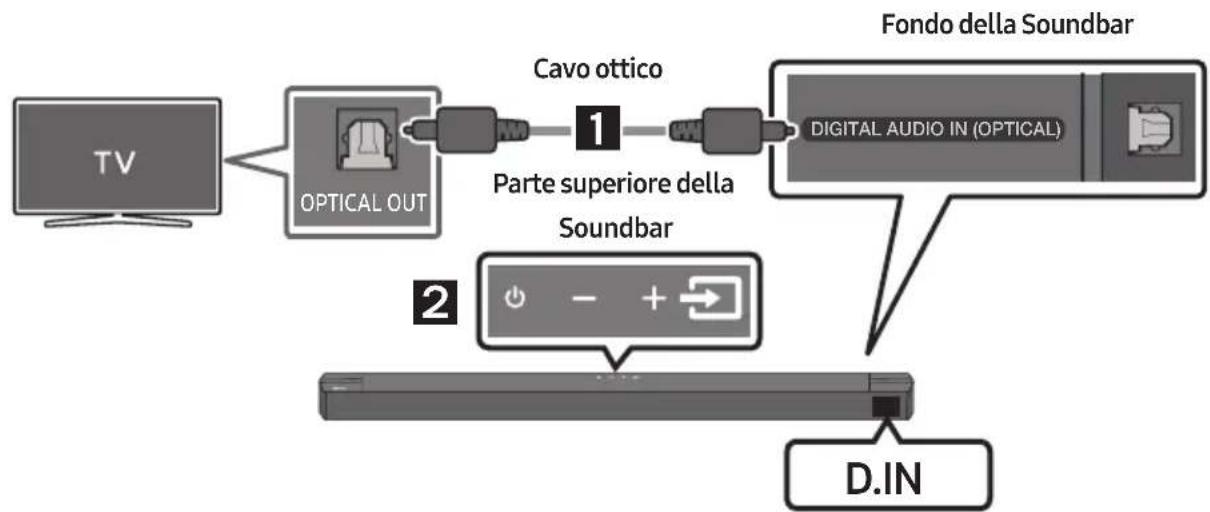

Metodo 1. Collegamento tramite un cavo ottico

Lista di controllo pre-connessione

• Quando si utilizes un carr o ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "D.IN"
3. L'audio del TV viene diffuso alla Soundbar.

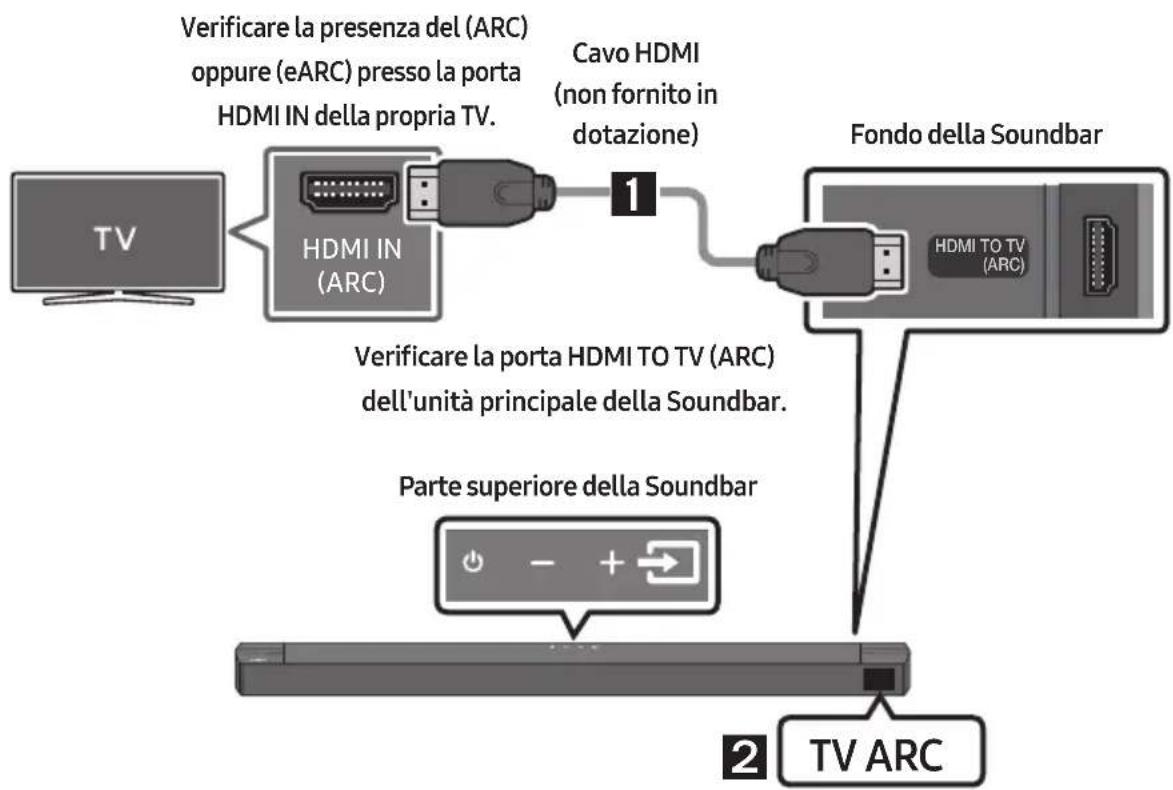

Metodo 2. Collegamento di una TVtramite un cavo HDMI

ATTENZIONE

• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzato un cavo High-Speed HDMI Cable with Ethernet.

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato nella figura.

2. "TV ARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.

3. Se l'audio della TV è inudibile, premere il tasto (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare al modo "TV ARC". Lo schermo visualizza i messaggi "TV ARC", quando l'audio del TV viene riprodotto.

4. Se "TV ARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo HDMI (non fornito in dotazione) sia collegato alla porta corretta.
5. Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

L'HDMI è un'interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.
- Se La TV è dotata di una porta ARC, collegare il cavo HDMI all'ingresso HDMI IN (ARC).
- Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
- Questa funzione non è disponibile, se il cavo HDMI non supporta l'ARC.
- Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possible godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.)

06 UTILIZZO DI UNA CONNECTION WIRELESS AL TV

Connessione tramite Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possible percepire l'audio stereo perché i fastidi dovuti al cablaggio.

• É possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE) a. Premere il tasting (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasting (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

2. Selezionare " [AV] B-Series Soundbar" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

3. Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] "BT" sul display frontale della Soundbar.

4. Ora è possibile percepire l'audio della TV alla Soundbar.

Se il disposativo non riesce a connettersi

• Se la因为你 relativa alla Soundbar precedente connessa (ad es. "[AV] B-Series Soundbar") compare nell'elenco, cancellatela.
  Ripetere quindi i passaggi da 1 a 3.

NOTA

• Una volta connessa la Soundbar alla TV per la primaolta,utilizzare la modalità“BT READY”per la riconnessione.

Disconnessione della Soundbar alla TV

Premere il tasting (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi accetto "BT".

• La disconnessione richiede tempo perché la TV deve ricevere una risposta alla Soundbar. (Il tempo necessario potrebbe variate a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY: in questa modalità è possibile cercare delle TV più connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING: in esta modalità, è possible connettere un nuovo dispositivo alla Soundbar. (Premere il tasting e PAIR sul telecomando o tenere premuto il tasting (Sorgente) nella parte superiore della Soundbar per più di 5 secondi nelle la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supra i 10 m.
• La Soundbar si spegne automaticamente après 18 minuti nella stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se due o più dispositiivi Bluetooth sono associati contemporaneamente alla Soundbar.

• Se il dispositivo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia a microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

07 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

É possible connettere un dispositivo esterno tramite una connessione cablata o Bluetooth per riproduire l'audioattraverso la Soundbar.

Metodo 1. Collegamento tramite un cavo ottico

1. Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzato un cavo ottico digitale.
2. Selezionare il modo "D.IN" premendo il tasting (Sorgente) sul pannello superiore o sul telecomando.

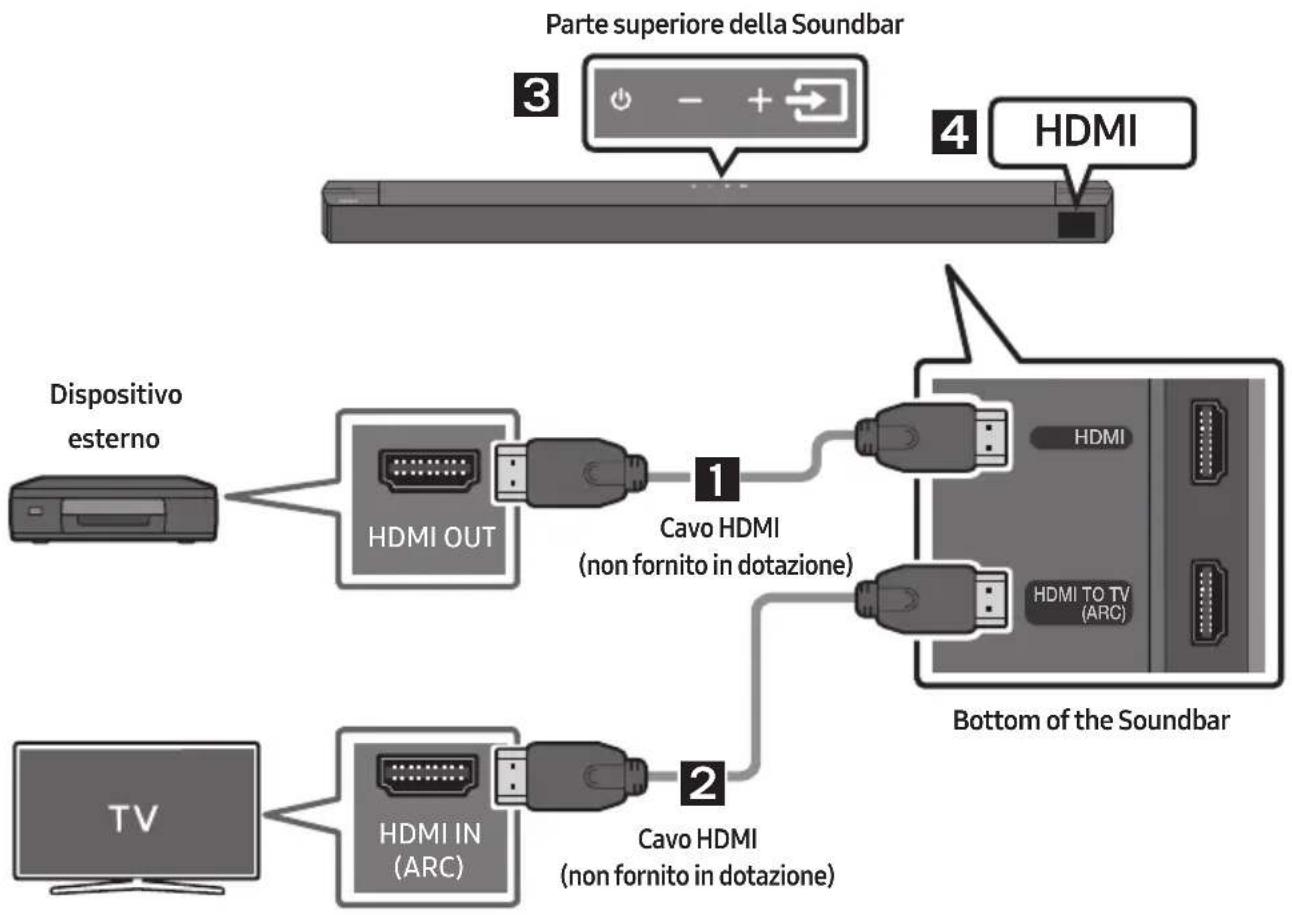

Metodo 2. Collegamento tramite un cavo HDMI

1. Collegare un cavo HDMI (non fornito in dotazione) alla porta HDMI sulla parte inferiore della Soundbar alla porta HDMI OUT sul dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) alla porta HDMI TOTV (ARC) sulla parte inferiore della Soundbar alla porta HDMI IN sul TV.
3. Premere il tasting (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

08 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

É possibile riproduire tramite la Soundbar file musicali conteni in dispositivi di memoria.

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.
2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "USB".
3. Nel display viene visualizzato "USB".

4. Riproduire file musicali dal dispositivo di memoria tramite la Soundbar.

5. La Soundbar si spegne automaticamente (Auto Power Down, Spegnimento automatico) se non c'è segnale audio dall'unità USB o se non è collegata all'unità USB per più di 18 minuti.

Elenco della compatibilità

Estensione Codec	Frequenza di	campionamento	Velocità di trasmissione
*.mp3 MPEG1 Layer2	32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac	AAC-LC (MPEG2/MPEG4 solo audio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

• Se sul disposativo USB sono archiviati un elevato numero di cartelle (circa 200) e file (circa 2000) è possibile che la Soundbar impieghi quale istante per accedere ai file e riproduurli.
• File system USB supporto: FAT16, FAT32, NTFS

09 CONNECTION DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possible percepire l'audio stereo -, in case di connessione di un dispositivo mobile via la cablaggio.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.
• La connession è limitata a una TV o a due dispositivi Bluetooth contemporaneamente.

Dispositivo Bluetooth

La connessione iniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

• Premere il tasto PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasting (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasting (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] B-Series Soundbar" all'elenco visualizzato.

2. Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

3. Riproduire file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se laoice relativa alla Soundbar precedente connessa (ad es. "[AV] B-Series Soundbar") compare nell'elenco, cancellatela.
  Quindi ripetere i passaggi 1 e 2.

NOTA

• Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY: in esta modalità è possibile cercare delle TV giornese in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING: in esta modalità, è possible connettere un nuovo dispositivo alla Soundbar (Premere il tasting) PAIR sul telecomando o tenere premuto il tasting (Sorgente) nella parte superiore della Soundbar per più di 5 secondi nelle la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 18 minuti dello stato "BT READY".

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

• Se il dispositivo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia a microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).
• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] B-Series Soundbar" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

• Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth.

(II dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appara nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT PAIRING".

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasting SOUND MODE sul telecomando per più di 5 secondi quando si accende la Soundbar.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth alla Soundbar

É possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasting (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta alla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessionecade se la distance tra l'Soundbar e il dispositivo Bluetooth supera 10m
• L'Soundbar si spegne automaticamente dopo 18 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una TECHNOIA che permette di collegare fácilmente tra di loro dispositivi compatibili con Bluetoothattraversouna connessione wirelessa breve raggio.

• Il disposativo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzato, se:

• Una parte del corpo è a fatto con ilsystema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.

• E soggetti a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.

• è esesto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, fornì a microonde e LAN wireless.

• Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
• Il collegamento Bluetooth funzione solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distance è superiore a quello limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro il limite indicato.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Connessione multipla Bluetooth

La Soundbar più essere connessa a 2 dispositivi Bluetooth contemporaneamente.

Dispositivo Bluetooth A Dispositivo Bluetooth B

1. Connette la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 27)
2. Riproduire la musica da uno dei dispositivi Bluetooth connessi quando ne sono connessi due.
3. Se la musica viene riprodotta dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", viene avviata la riproduzione della musica sul dispositivo "B" e interrotta/messa in pausa automaticamente sul dispositivo "A".
4. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che riproduce la musica all'altro potrebbe essere maggiore.

Associazione Bluetooth multipla

Come associare più dispositiivi alla Soundbar

1.Accendere la Soundbar.
2. Solo in modalità "BT", tenere premuto il pulsante (Sorgente) sulla parte superiore della Soundbar per più di 5 secondi per consentire l'accesso in modalità "BT PAIRING", quindi sul dato del dispositivo Bluetooth attivare Bluetooth e selezionare la Soundbar dall'elenco dei dispositivi disponibili. La Soundbar si connetterà automaticamente al dispositivo Bluetooth.
3. É possible associare e connettere alla Soundbar un secondo dispositivo Bluetooth/utilizzando lo stesso modo

Se si tenta di connettere un terzo dispositivo, un dispositivo connesso che non sta riproducendo alcun audio perdare la sua connessione Bluetooth, ma restera comunque associato alla Soundbar.

1. Con lo stesso metod, è possibile assocare fino a 8 dispositivi Bluetooth, ma solo gli ultimi 2 resteranno connessi contemporaneamente alla Soundbar.

NOTE

• É possible connettere contemporaneously alla Soundbar solo 1 TV Samsung o 2 dispositivi Bluetooth.
• La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da un TV Samsung.
• L'impostazione predefinita della Soundbar è "ON-BT MULTI CONNECTION", ma per il ripristino alla modalità di connessione non multipla da un'altra modalità, tenere premuto il pulsante PAIR sul telecomando per più di 5 secondi in modalità standby mode, fino a quando "OFF-BT MULTI CONNECTION" non viene visualizzato sul display.

10 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
• Non installment in luoghi caratterizzati da alte temperature e livelli di umidità.
• Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installmente.
• Acquistare e utilizzare viti e anticoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

Diametro: M5
Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio Vite
Supporto per montaggio a parete

1. Posizione are la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

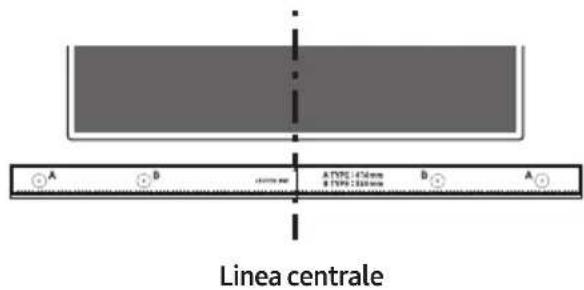

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar除去 la TV), quando fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

2. Se non si intende montare la Soundbar sulla TV, posizionare la Linea centrale al centro dell'area di installment.

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quando rimuovere la Guida per il montaggio a parete.

1. Utilizzato una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

2. Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inseire tasselli adeguati nei fori prima di inseire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

3. Far passare una vite (non fornita in dotazione)attraverso ciascuna Rondella di fissaggio,quindi avvitare saldamente ciascuna vite in un apposto foro.

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzato 2 Viti.

• Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sua situata dietro la parte posteriore della Soundbar.

Retro della Soundbar

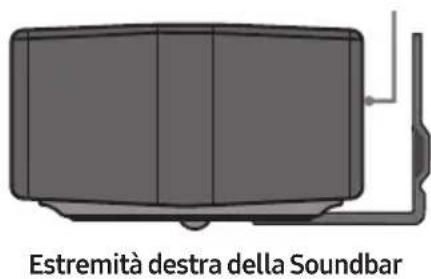

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

2. Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quando far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

11 AGGIORNAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Se vieneMESSO a disposizione unaggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è statopreventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il site Web Samsung all'indirizzo (www.samsung.com Support).

Selezionare quindi il tipo di prodotto o fornire il numero di modello della Soundbar, selezionare l'opzione Software & Apps, quando Downloads. Tenere presente che i nomi delle opzioni sono variare.

Come verificare la versione del firmware

1. Spagnere la Soundbar.
2. Tenere premuto il tasto (Controllo audio) sul telecomando per circa 5 secondi.
3. Ogni versioneiene visualizzata sul display della Soundbar nel seguente ordine. (Versione del software HDMI WGM Rx)

WGM: modulo di trasmissione wireless nella Soundbar.
- Rx: modulo di ricezione wireless nella Subwoofer.
DISPLAY VERSIONER2 -Nessuna connessione R2 posteriori Connessione R2xxx posteriori

Procedura per l'aggiornamento

Importante: la funzione di aggiornamento rimuove tutte le impostazioni dell'utente. Si raccomanda di prenderenota delle proprie aggiornazioni in modo da poterle reimpostare confacilityà dopo l'aggiornamento. tenendo presente che l'aggiornamento del firmware ripristinaanche il collegamento al subwoofer.

1. Connette la chiavetta USB alla porta USB del computer.
   Importante: assicurarsi che la chiavetta USB non contenga file musicali. In caso contrario l'aggiornamento del firmwall potrebbe non riuscire.
2. Andare a (samsung.com) selezionare Immetti numero modello e immettere il modello della Soundbar. Selezionare manuale e download e scaricare la versione più aggiornata del file software.
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spagnere la Soundbar e connettere la chiavetta USB contenente l'aggiornamento software alla porta USB.
5. Accendere la Soundbar eambiare la sorgente nella modalità "USB". Entro 3 minuti verrà visualizzato "UPGR" eavrì inizio l'aggiornamento. Al completamento dell'aggiornamento, la Soundbar si spegnerà e si riaccenderà automaticamente.

6. Premere il pulsante - + (Volume) sul pannello superiore per 5 secondi. Il display mostrera "INIT" e la Soundbar verrà spenta. L'aggiornamento è completato.

7. Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sare possibile aggiornare nuovamente il firmware.

8. Ripristinare le impostazioni della Soundbar.

Se non compare la scritta UPDATE

1. Spagnere la Soundbar, scollegare e ricollegare il dispositivo di archivazione che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quando accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archivazione sono presenti file audio supportati alla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
• Una volta completato l'aggiornamento, la configurazione dell'utente nella Soundbar viene avviata ed è possibile ripristinare le proprie impostazioni. Consigliamo di prenderenota delle impostazioni,osi da poterleripristinare al termine dell'aggiornamento.
  Attenzione: l'aggiornamento del firmware azzereràanche la connessione al subwoofer.
  Se la connessione al subwoofer non vieneristabilita automaticamente dopo l'aggiornamento,fare riferimento apagina 16.
  Se l'aggiornamento software fallisce,verificare che l'archivio USB non sia difettoso.
  Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come fornato USB.
• L'aggiornamentotramiteUSB potrebbenonessere disponibile, a seconda del produttoredel dispositivo di archivazione.

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

Disinserire e reinserire il cavo di alimentazione.
→Scollegare il cavo di alimentazione dal dispositivo esterno, ricollegarlo e riprovare.
In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 7.)

Se il telecomando non funziona.

Puntare il telecomando direttamente sulla parte centrale della Soundbar.
Sostituire le batterie.

La Soundbar non emette suoni.

Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile eosi via),regolare il volume del dispositivo esterno.
Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale () Menu Impostazioni () Tutte le impostazioni () Suono Uscita audio Seleziona Soundbar)
Il collegamento del cavo alla Soundbar potrebbe essere lento. Rimuovere il cavo e ricollegarlo.
Rimuovere completeness il cavo di alimentazione, ricollegarlo e accendere il prodotto.

Inizializzare il prodotto e riprovare. (Andare a pagina 34.)

Il subwoofer non emette suoni.

Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il subwoofer se l'indicatore lampeggia in blu o in rosso. (Andare a pagina 16.)
→Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
Rimuovere e ricollegare la spina di alimentazione.

Il volume del subwoofer è troppo basso.

Il volume originale del contento riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer.
(Andare a pagina 12.)
Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegatotramite HDMI TO TV (ARC).

Assicurarsi che il cavo HDMI via inserito correttamente nel terminale ARC. (Andare a pagina 20.)
La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e casi via). Connettere direttamente la Soundbar.
HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV.

(TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( )

Connessione Gestione dispositivi esterni
Anynet+ (HDMI-CEC) ACCESO)

Nessun audio in ingresso quando ci si collega alla TV in modalità HDMI TO TV (ARC).

Il dispositorio non è in grado di riproduire il segnale di ingressso. Impostare l'uscita audio della TV su PCM o AUTO.

(Per una TV Samsung: Pagina iniziale (

Menu Impostazioni ( Tutte le impostazioni ( Suono Impostazioni avanzate Formato audio dell'uscita digitale)

La Soundbar non si connette tramite Bluetooth.

→Quando si connette un nuovo dispositivo, passare a "BT PAIRING" per la connessione. (Premere il tasting PAIR sul telecomando o il tasting Sorgente) sul corpo per almeno 5 secondi.)
la Soundbar è collegata a un'alto dispositivo, scollegarlo prima diambiare dispositivo.
Riconnetterlo dopo aver rimioso l'elenco dei diffusori Bluetooth sul dispositivo da connette. (TV Samsung: Pagina iniziale () Menu Impostazioni () Tutte le impostazioni () Suono Uscita audio Elenco altoparlanti Bluetooth)
Il collegamento automatico della TV potrebbe essere disabilitato. Con la Soundbar in "BT READY", tenere premuto il tasting Sinistra sul telecomando della Soundbar per 5 secondi per selezione are ON-TV CONNECT. Se viene visualizzato il messaggio OFF-TV CONNECT, tenere premuto il tasting Sinistra per 5 secondi per cancellare selezione.
Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
Inizializzare il prodotto e riprovare. (Andare a pagina 34.)

Il suono si interrompe se connessotramite Bluetooth.

Se il dispositorio connessotramite Bluetooth si sposta troppo lontano alla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositorio alla Soundbar.
Se una parte del corpoenta in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installatione e le condizioni di utilizzo.

La connessione multipla Bluetooth non funziona.

Quando il TV è connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TV e riprovare.
Verificare se l'impostazione della connessione multipla Bluetooth è attivata. (Fare riferimento alla categoria "La Soundbar non si connettetramiteBluetooth.")
→Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente.
Se il suono non viene emesso neanche con una connessione adeguata,fare riferimento alla sezione "Il suono si interrompe se connessotramite Bluetooth."

La Soundbar non si accende automaticamente con il TV.

→Quando si spegne la Soundbar nelle siguarda la TV, la sincerzonizzazione della potenza con la TV è disattivata. Spagnere la TV.

13 LICENZA

Dolby AUDIO

Il software open source utilizzato in quello prodotto è reperibile al seguente link (https://opensource.samsung.com).

15 NOTA IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Posso non diferire rispetto all'aspetto effettivo del prodotto.
• É possibile che vengano addebitate delle spese aminatoriative nei seguenti casi:

(a) l'uscita del technique in seguito a una chiamata non rileva difetti nel prodotto (ad es.nel caso l'utente abbia omesso di leggere quello manuale utente).
(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).

• L'importo di tali spese aministrative verrà comunicato all'utente prima di esquire una visita a domicilio o un eventuale intervento di manutenzione.

16 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-B750D / HW-B760GD
USB 5V/0,5A
Peso 3,2 kg
Dimensioni (L x A x P) 1030,0 x 59,4 x 105,0 mm
Temperatura di esercizio +10°C e +40°C
Umidità di esercizio 10% e 80%, alla condensa
Temperatura di immagazzinaggio -20°C e +45°C
Umidità di immagazzinaggio 5% e 95%, alla condensa
AMPLIFICA TORE Potenza di uscita nominale	150W(30Wx5)
Formati di riproduzione supportati	LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS, DTS Virtual:X
Nome del subwoofer PS-WD75T
Peso 5,0 kg
Dimensioni (L x A x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICA TORE Potenza di uscita nominale	250W
Consumo energetico complessivo in standby (W) 2,0W
Bluetooth Metodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso
- Peso e dimensioni sono approximativi.
- Con la presente, Samsung dichiara che esta apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo Completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L'uso di但这a apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS

Potenza max. trasmettitore RF

100 mW a 2,4 GHz - 2,4835 GHz

25 mW a 5,725 GHz - 5,825 GHz

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il significato riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzato ilsystema di conferimento Gratis o previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a分开are il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

INFORMAÇÉS DE SEGURANÇA
