Caractéristiques techniques	Commutateur Ethernet 24 ports 10/100 Mbps, non manageable
Utilisation	Idéal pour les réseaux locaux (LAN), bureaux et petites entreprises
Maintenance et réparation	Pas de maintenance requise, conçu pour un fonctionnement plug-and-play
Sécurité	Fonctionnalités de base de sécurité réseau, pas de gestion avancée des accès
Informations générales	Dimensions : 440 x 180 x 44 mm, poids : 2.5 kg, alimentation : externe

FOIRE AUX QUESTIONS - 524148 Intellinet

Comment réinitialiser le commutateur Intellinet 524148?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi les voyants lumineux du commutateur ne s'allument-ils pas?

Vérifiez que le commutateur est correctement alimenté. Assurez-vous que le câble d'alimentation est connecté et que la prise fonctionne. Essayez un autre câble d'alimentation si nécessaire.

Comment connecter le commutateur Intellinet 524148 à mon réseau?

Pour connecter le commutateur, utilisez un câble Ethernet pour relier un port LAN du commutateur à votre routeur ou à un autre commutateur. Assurez-vous que les deux appareils sont sous tension.

Le commutateur ne détecte pas certains appareils connectés. Que faire?

Vérifiez que les câbles Ethernet sont correctement connectés et en bon état. Assurez-vous que les appareils sont allumés et configurés pour se connecter au réseau.

Comment configurer les paramètres du commutateur Intellinet 524148?

Pour configurer les paramètres, connectez-vous à l'interface de gestion via un navigateur Web en entrant l'adresse IP du commutateur. Vous devrez peut-être entrer un nom d'utilisateur et un mot de passe par défaut, qui sont généralement 'admin' pour les deux.

Mon commutateur chauffe-t-il trop, est-ce normal?

Un léger échauffement est normal pour les appareils réseau en fonctionnement. Toutefois, si le commutateur devient très chaud au toucher, assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué. Si le problème persiste, envisagez de le faire vérifier.

Comment savoir si un port du commutateur est défectueux?

Testez le port en connectant un autre appareil fonctionnel. Si le nouvel appareil ne se connecte pas, essayez un autre câble Ethernet. Si le problème persiste, le port peut être défectueux.

Le commutateur fonctionne par intermittence, que faire?

Vérifiez les câbles Ethernet pour toute usure ou dommage. Assurez-vous également que le commutateur est alimenté de manière stable. Si le problème persiste, essayez de redémarrer le commutateur.

Comment mettre à jour le firmware du commutateur Intellinet 524148?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Connectez-vous à l'interface de gestion du commutateur, recherchez la section de mise à jour du firmware, puis suivez les instructions pour installer la mise à jour.

MODE D'EMPLOI 524148 Intellinet

Commutateur Gigabit Ethernet 24 ports PoE+ avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Avec sa vitesse de fond de panier de 52 Gbit/s, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbit/s, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 370 watts ait été atteinte.

Une technologie ethernet verte

Le commutateur Intellinet Network Solutions peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d'économiser de l'énergie et de l'argent.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561891 ou scannez le code QR figurant sur la couverture.

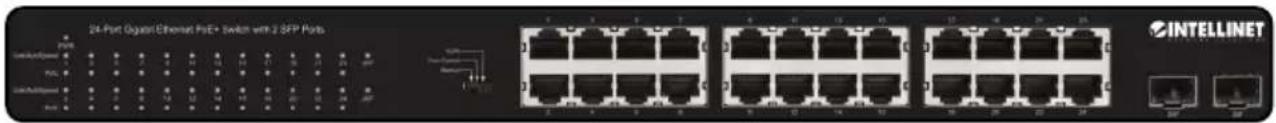

Panneau avant

DEL COULEUR STATUT INDICATION
PWR		Allumé Appareil est alimenté.
	Vert Éteint	Vérifiez l'alimentation/Allumez l'appareil.
Link/Act/Speed (1-24, 25F-26F [SFP])		Éteinte Aucun appareil n'est connecté au port.
	Orange Allumé Un appareil est connecté au port à une vitesse de 10/100 Mbit/s.
	Vert Allumé Un appareil est connecté au port à une vitesse de 1000 Mbit/s.
	Orange / Vert	Clignote	En train d'émettre ou de recevoir des données
PoE (1-24)	Vert	Éteinte	Aucun appareil (PD) n'est connecté au port.
		Allumé	L'appareil connecté est alimenté.
		Clignote	Alimentation électrique anormale

Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Commutateur à glissière

VLAN Flow Control Normal

• Standard : mode par défaut ; permet une communication normale entre les ports 1 – 26.
• Flow Control (Contrôle de flux) : désactive la fonction de contrôle de flux du commutateur
• VLAN : isole les ports 1 – 24 les uns des autres mais peut se connecter aux ports 25 et 26.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets), ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) et pas plus de 100 m des périphériques réseau auxquels vous souhaitez vous connecter.

Installation en rack

Le commutateur peut être monté dans un rack EIA de 19 pouces de taille standard. Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l'aide des vis fournies.

Utilisez les vis fournies avec le rack d'équipement pour monter le commutateur de données Intellinet Network Solutions sur le rack.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
