561198 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Commutateur réseau 10/100/1000 Mbps, 16 ports Ethernet, non manageable
Utilisation	Idéal pour les petites et moyennes entreprises, connectivité réseau pour ordinateurs et périphériques
Maintenance et Réparation	Vérifier régulièrement les connexions, mise à jour du firmware si disponible
Sécurité	Fonctionnalités de sécurité de base, pas de gestion avancée des accès
Informations Générales	Garantie limitée, consommation d'énergie efficace, conception compacte

FOIRE AUX QUESTIONS - 561198 Intellinet

Comment réinitialiser le commutateur Intellinet 561198?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi les voyants du commutateur ne s'allument-ils pas?

Vérifiez que le commutateur est correctement alimenté et que le câble d'alimentation est bien connecté. Assurez-vous également que la prise fonctionne en testant avec un autre appareil.

Comment connecter des périphériques au commutateur?

Utilisez des câbles Ethernet pour connecter vos périphériques aux ports disponibles sur le commutateur. Assurez-vous que chaque câble est fermement inséré dans le port.

Le commutateur ne détecte pas certains périphériques, que faire?

Vérifiez que les câbles Ethernet utilisés sont en bon état et conformes aux standards. Testez également les ports avec d'autres périphériques pour identifier si le problème vient du port ou du périphérique.

Comment configurer les paramètres du commutateur?

Pour configurer les paramètres, connectez-vous à l'interface de gestion via un navigateur web en utilisant l'adresse IP par défaut du commutateur. Consultez le manuel pour les informations de connexion par défaut.

Le commutateur chauffe-t-il trop, est-ce normal?

Une légère chaleur est normale lors de l'utilisation. Cependant, si le commutateur devient très chaud au toucher, assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué par des objets.

Comment mettre à jour le firmware du commutateur?

Téléchargez la dernière version du firmware depuis le site officiel d'Intellinet. Ensuite, connectez-vous à l'interface de gestion du commutateur et suivez les instructions pour mettre à jour le firmware.

Que faire si le commutateur ne fonctionne pas après une mise à jour?

Essayez de réinitialiser le commutateur aux paramètres d'usine. Si le problème persiste, contactez le support technique d'Intellinet pour obtenir de l'aide.

Est-ce que le commutateur prend en charge PoE?

Vérifiez les spécifications du modèle Intellinet 561198. Si le modèle prend en charge PoE, vous pouvez alimenter des périphériques compatibles via les ports Ethernet.

Comment savoir si le commutateur fonctionne correctement?

Surveillez les voyants d'état sur le commutateur. Les voyants verts indiquent que le port est actif et que les données circulent normalement. Si un voyant est rouge ou éteint, cela peut indiquer un problème.

MODE D'EMPLOI 561198 Intellinet

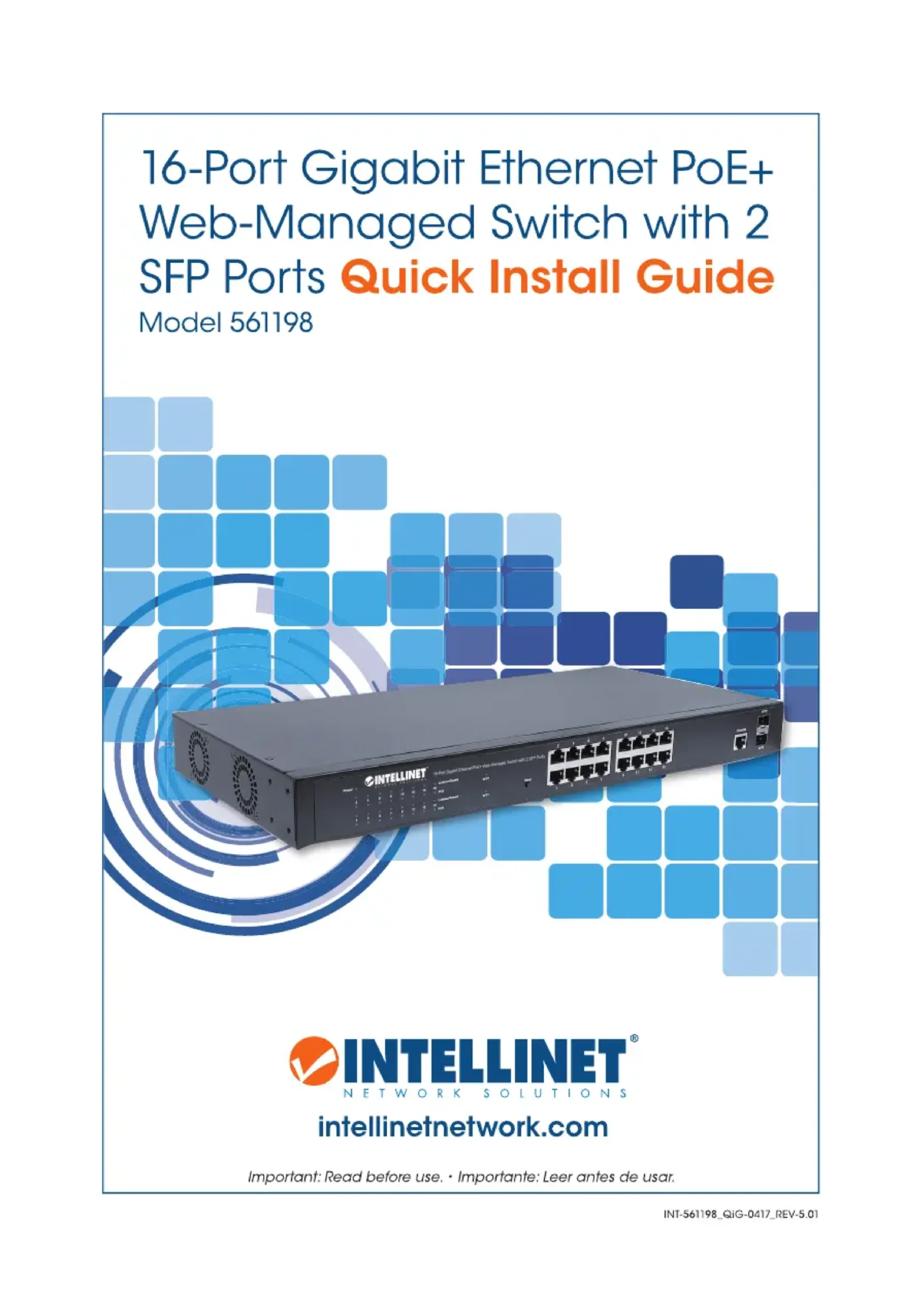

EspañolFrançais Commutateur Web PoE+ Gigabit Ethernet 16 ports avec 2 ports SFP Ce guide décrit les bases pour congurer et opérer cet appareil. Pour des instructions et spécications détailées, veuillez lire le manuel de l’utilisateur inclus ou sur intellinetnetwork.com. Placement Avant d’utiliser le commutateur, il est recommandé de le placer:

• Sur une surface plane qui peut supporter son poids (et celui d’autres objets);

• Ac. un écartement minimal de 25 mm d’autres objets pour une ventilation susante;

• Loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.);

• Loin des environnements humides. Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.

1. Déconnectez tous les cordons du commutateur.

2. Positionnez une équerre sur les trous de montage à un côté

du commutateur et sécurisez-la avec des vis.

3. Répétez l’étape 2 à l’autre côté du commutateur.

4. Positionnez le commutateur en rack et vissez les équerres au rack.

5. Reconnectez tous les cordons.

• Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d’autres commutateurs etc.

• Utilisez le cordon d’alimentation inclus pour connecter l’entrée d’alimentation au panneau arrière du commutateur à une prise de courant et conrmez que la DEL s’allume. Base de la gestion Web

1. Ouvrez votre navigateur Web.

2. Entrez “http://” et l’adresse IP du commutateur dans le champ Adresse.

L’adresse IP par défaut de gestion est 192.168.2.1.

3. Appuyez sur <Entrée> pour acher la fenêtre connexion. Dans le champ nom utilisa

teur, entrez “admin”; dans le champ mot de passe, entrez “1234”. Cliquez sur OK.
