PB340K - Sonnette de portes NuTone - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Sonnette de porte sans fil, portée jusqu'à 100 mètres, plusieurs mélodies disponibles
Utilisation	Installation facile, convient pour les maisons et bureaux, fonctionne avec des piles
Maintenance et réparation	Remplacement des piles nécessaire, nettoyage régulier recommandé pour éviter l'accumulation de poussière
Sécurité	Signalisation sonore pour alerter de la présence, résistant aux intempéries pour une utilisation extérieure
Informations générales	Design moderne, compatible avec divers styles d'intérieur, garantie constructeur disponible

FOIRE AUX QUESTIONS - PB340K NuTone

Comment installer la sonnette NuTone PB340K ?

Pour installer la sonnette NuTone PB340K, commencez par couper l'alimentation électrique. Fixez le support de montage à l'emplacement souhaité, puis connectez les fils de la sonnette aux bornes correspondantes. Enfin, fixez la sonnette au support et rétablissez l'alimentation.

Pourquoi ma sonnette Ne fonctionne-t-elle pas ?

Vérifiez d'abord que l'alimentation électrique est rétablie et que les connexions sont sécurisées. Assurez-vous que la batterie, si applicable, est chargée. Si le problème persiste, consultez le manuel pour un dépannage plus approfondi.

Comment régler le volume de ma sonnette NuTone PB340K ?

Le volume de la sonnette peut généralement être ajusté via un bouton ou un commutateur situé sur l'appareil. Consultez le manuel d'utilisation pour localiser le contrôle de volume spécifique.

La sonnette émet un bruit constant, que faire ?

Un bruit constant peut indiquer un court-circuit ou un problème de connexion. Coupez l'alimentation électrique et vérifiez toutes les connexions. Si le problème persiste, contactez le support technique.

Comment remplacer la batterie de la sonnette ?

Pour remplacer la batterie, retirez le couvercle de la sonnette en suivant les instructions du manuel. Retirez l'ancienne batterie et insérez une nouvelle batterie au lithium de type approprié. Remettez le couvercle en place.

Est-ce que la sonnette NuTone PB340K est compatible avec les systèmes de sécurité ?

La compatibilité peut varier selon les systèmes de sécurité. Veuillez consulter le manuel ou contacter le fabricant pour confirmer la compatibilité avec votre système de sécurité spécifique.

Comment réinitialiser ma sonnette NuTone PB340K ?

Pour réinitialiser la sonnette, coupez l'alimentation pendant 10 secondes, puis rétablissez-la. Cela réinitialisera les paramètres par défaut. Consultez le manuel pour des instructions détaillées si nécessaire.

Où puis-je trouver des pièces de rechange pour ma sonnette ?

Les pièces de rechange pour la sonnette NuTone PB340K peuvent être trouvées sur le site web de NuTone ou chez des détaillants spécialisés en matériel électrique. Assurez-vous de vérifier le modèle exact lors de l'achat.

MODE D'EMPLOI PB340K NuTone

FIG. 3CARILLON DE PORTE à tension secteur NuTone offre un mécanisme de carillon qui peut être raccordé directement à une tension secteur de 120 V CA à l’intérieur d’une boîte de jonction double CARLON modèle n ° SC200DV ou boîte équivalente, 3 po. profond, 20 cu. po. minimum - (vendu séparément). Utilisez les directives de câblage qui conviennent ci-dessous. CÂBLAGE Coupez le courant au panneau électrique avant de connecter ce carillon. TOUTES LES CONNEXIONS ÉLECTRIQUES DOIVENT ÊTRE CONFORMES AU CODE MUNICIPAL ET/OU NATIONAL DE L’ÉLECTRICITÉ EN VIGUEUR. But de la commande : Commande de fonctionnement, action de type 1, degré de pollution 2, tension de choc : 2500. Construction de la commande : Boîtier en plastique, installé dans une boîte de jonction double.

1. Installez une boîte de jonction double CARLON modèle n ° SC200DV ou boîte équivalente, 3 po. profond, 20 cu. po. minimum - (vendu séparément) à l’endroit voulu pour le carillon. Assurez-vous que la boîte de jonction sera placée au ras de la surface du mur.2. Enfilez le câble d’alimentation 120 VCA dans la partie sous tension de la boîte de jonction.3. Pour les boutons-poussoirs câblés uniquement : Acheminez un fil à deux conducteurs de calibre 18-22 jusqu’à l’emplacement du carillon. Remarque : Lers fils du bouton-poussoir. NE DOIVENT PAS être placés à l’intérieur du côté sous tension de la boîte de jonction. Enfilez les fils de basse tension dans l’ouverture du côté basse tension de la boîte de jonction double.

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

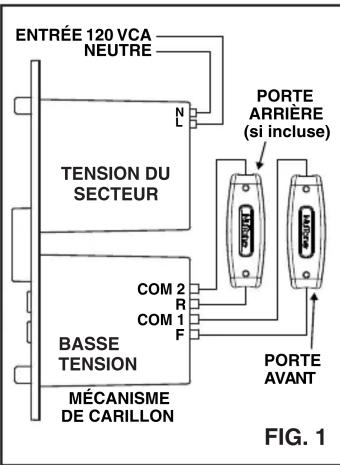

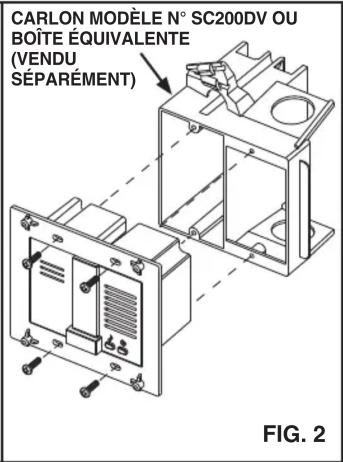

FIG. 2 1. Raccordez le carillon à l’alimentation 120 VCA (noir à noir, blanc à blanc). FIG. 12. Si vous utilisez le bouton-poussoir cinétique, passez à l’étape 5.3. Pressez les fils de basse tension du bouton-poussoir de la porte avant dans les bornes de basse tension F et COM1.4. Si vous utiisez un bouton-poussoir pour la porte arrière, pressez les fils de basse tension du bouton-poussoir de la porte arrière dans les bornes de basse tension R et COM2.5. Fixez le mécanisme du carillon sur la boîte de jonction double avec les quatre (4) vis n° 6-32 fournies. FIG. 26. Installez le couvercle décoratif en l’emboîtant dans les quatre goujons du mécanisme du carillon jusqu’à ce qu’il soit au ras du mur FIG. 3 REMARQUE : Le choix de la tonalité du carillon n’est pas possible en configuration câblée. Tonalités par défaut câblées: avant - "ding dong", arrière - "ding". Pour la déclaration de garantie, les pièces de rechange, l’assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler : Aux États-Unis : NuTone.com 888-336-6151 Au Canada : NuTone.ca 877-896-1119

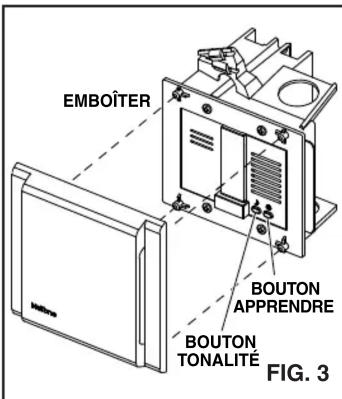

Si vous utilisez le bouton cinétique, le carillon comporte deux boutons sous le couvercle décoratif servant à jumeler les boutons sans fil et sélectionner la tonalité.Pour jumeler les boutons cinétiques sans fil :1. Enlevez le couvercle décoratif du mécanisme du carillon.2. Appuyez sur le bouton LEARN (Apprendre) du mécanisme du carillon. La DEL s’allume, et le carillon fait BIP BIP. FIG. 33. Appuyez sur le bouton cinétique pour le jumeler.4. Huit tonalités de carillon sont programmées. Appuyez sur le bouton TONE (Tonalité) pour entendre chaque son, la dernière tonalité écoutée étant alors mise en mémoire pour le bouton cinétique. FIG. 35. Si vous utilisez aussi un bouton cinétique pour la porte arrière, répétez les étapes 3 et 4. Différents tons peuvent être sélectionnés pour les portes avant et arrière.6. Appuyez de nouveau sur le bouton LEARN (Apprendre) pour quitter le mode d’apprentissage et la DEL s’éteindra.7. Remettez le couvercle décoratif sur le mécanisme du carillon. FIG. 3

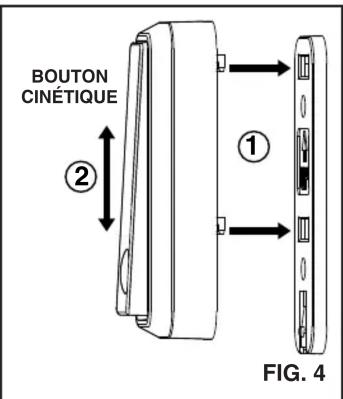

1. Pour dégager la plaque de montage, appuyez sur l’onglet situé au bas du

bouton-poussoir tout en poussant le corps du bouton vers le haut. FIG. 4

2. Placez la plaque de montage à l’endroit voulu près de la porte et fixez-la avec

les deux vis fournies.

3. Alignez les deux onglets à l’endos du bouton-poussoir sur les fentes de la

plaque de montage et pressez pour engager le bouton en place.

ENTRÉE 120 VCANEUTRE

COM 2 COM 1 MÉCANISMEDE CARILLONPORTEARRIÈRE(si incluse)PORTEAVANT FIG. 1 FIG. 4 FIG. 3 Avis relatif à la réglementationLe mécanisme de carillon 99528969 et le bouton-poussoir cinétique PB340K sont certifiés conformes à la réglementation de la FCC et d’Industrie Canada régissant les émissions FR et les interférences électromagnétiques. Se reporter à 99528969 et PB340K. Cet appareil est conforme aux normes énoncées à la section 15 des règlements de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes : (1) l’appareil ne doit pas provoquer d’interférences nuisibles, et (2) il doit tolérer les interférences reçues, notamment celles susceptibles de provoquer un fonctionnement non souhaité.AVIS DE LA FCC Cet équipement a été testé et constaté conforme aux limites des appareils numériques de Classe B en vertu de la section 15 des Règlements de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences indésirables dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s’il n’est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles pour les radiocommunications. Il n’y a toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences qui nuisent à une réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l’appareil, l’utilisateur est invité à corriger la situation par l’un ou l’autre des moyens suivants :• Réorienter ou déplacer l’antenne réceptrice.• Éloigner l’équipement du récepteur.• Brancher l’équipement dans une autre prise de courant sur un circuit différent de celui du récepteur.• Consulter le détaillant ou un technicien spécialisé en radio / télévision.Toute modification non expressément approuvée par la partie responsable du respect de la réglementation peut annuler le droit de l’utilisateur d’utiliser cet équipement.Déclaration de conformité ISEDL’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes :1. L’appareil ne doit pas produire de brouillage;2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.Identiant réglementaire du bouton-poussoir cinétique PB340KIdentifiant de la FCC : LQP-WB028Identifiant d’Industrie Canada : 2245A-WB028 EMBOÎTER BOUTON APPRENDRE BOUTON TONALITÉ
