Type de produit	Carillon de porte
Marque	NuTone
Modèle	BKL340KWH
Alimentation	120 V CA, 60 Hz
Type de bouton	Filaire ou sans fil (bouton cinétique)
Nombre de tonalités	8 tonalités programmables
Portée sans fil	Jusqu'à 30 m (estimation)
Compatibilité boîte de jonction	Boîte double CARLON SC200DV ou équivalente (20 cu. po., 3 po. prof.)
Matériau du boîtier	Plastique
Dimensions (approx.)	15 x 10 x 5 cm
Poids (approx.)	200 g
Couleur	Blanc
Nombre de zones	2 (avant et arrière)
Réglage du volume	Non (volume fixe)
Fonctionnement sans fil	Bouton cinétique, pas de piles requises
Certifications	FCC Part 15, ISED
Entretien	Nettoyer avec un chiffon doux et sec
Installation	Nécessite une boîte de jonction double (vendue séparément)
Garantie	Consulter le site NuTone

FOIRE AUX QUESTIONS - BKL340KWH NuTone

Comment jumeler un bouton cinétique sans fil au carillon ?

Retirez le couvercle décoratif, appuyez sur le bouton LEARN (la DEL s'allume et le carillon émet un bip), puis appuyez sur le bouton cinétique. La DEL s'éteint une fois le jumelage réussi.

Comment changer la tonalité du carillon ?

En mode sans fil, retirez le couvercle et appuyez sur le bouton TONE pour parcourir les 8 tonalités. La dernière tonalité entendue est mémorisée pour le bouton jumelé.

Puis-je utiliser un bouton filaire en plus d'un bouton sans fil ?

Oui, le carillon supporte les deux configurations. Pour un bouton filaire, connectez les fils aux bornes F (avant) et COM1, ou R (arrière) et COM2.

Quelle boîte de jonction est nécessaire pour l'installation ?

Utilisez une boîte de jonction double CARLON modèle SC200DV ou équivalente, d'au moins 20 cu. po. et 3 pouces de profondeur (vendue séparément).

Comment installer le bouton cinétique sans fil ?

Fixez la plaque de montage au mur avec les vis fournies, puis enclenchez le bouton en alignant les onglets sur les fentes.

Le carillon peut-il fonctionner sans fil ?

Oui, le carillon peut être utilisé uniquement avec des boutons cinétiques sans fil. Il n'est pas nécessaire de câbler des boutons-poussoirs.

Comment associer un deuxième bouton pour la porte arrière ?

Après avoir jumelé le premier bouton, répétez la procédure d'apprentissage avec le second bouton. Vous pouvez sélectionner une tonalité différente pour chaque porte.

Que faire si le bouton cinétique ne semble pas fonctionner ?

Vérifiez que la pile du bouton est correctement installée (le bouton cinétique n'a pas de pile, il génère l'énergie par pression). Assurez-vous que le jumelage a été effectué correctement et que la portée n'est pas trop grande.

Le carillon produit-il un son même en configuration filaire ?

Oui, en configuration filaire, le carillon émet toujours un son. Les tonalités par défaut sont 'ding dong' pour l'avant et 'ding' pour l'arrière. La sélection de tonalité n'est pas possible en mode filaire.

Où trouver des pièces de rechange ou une assistance technique ?

Visitez le site NuTone.com ou appelez le 888-336-6151 (États-Unis) ou 877-896-1119 (Canada) pour la garantie, les pièces et l'assistance.

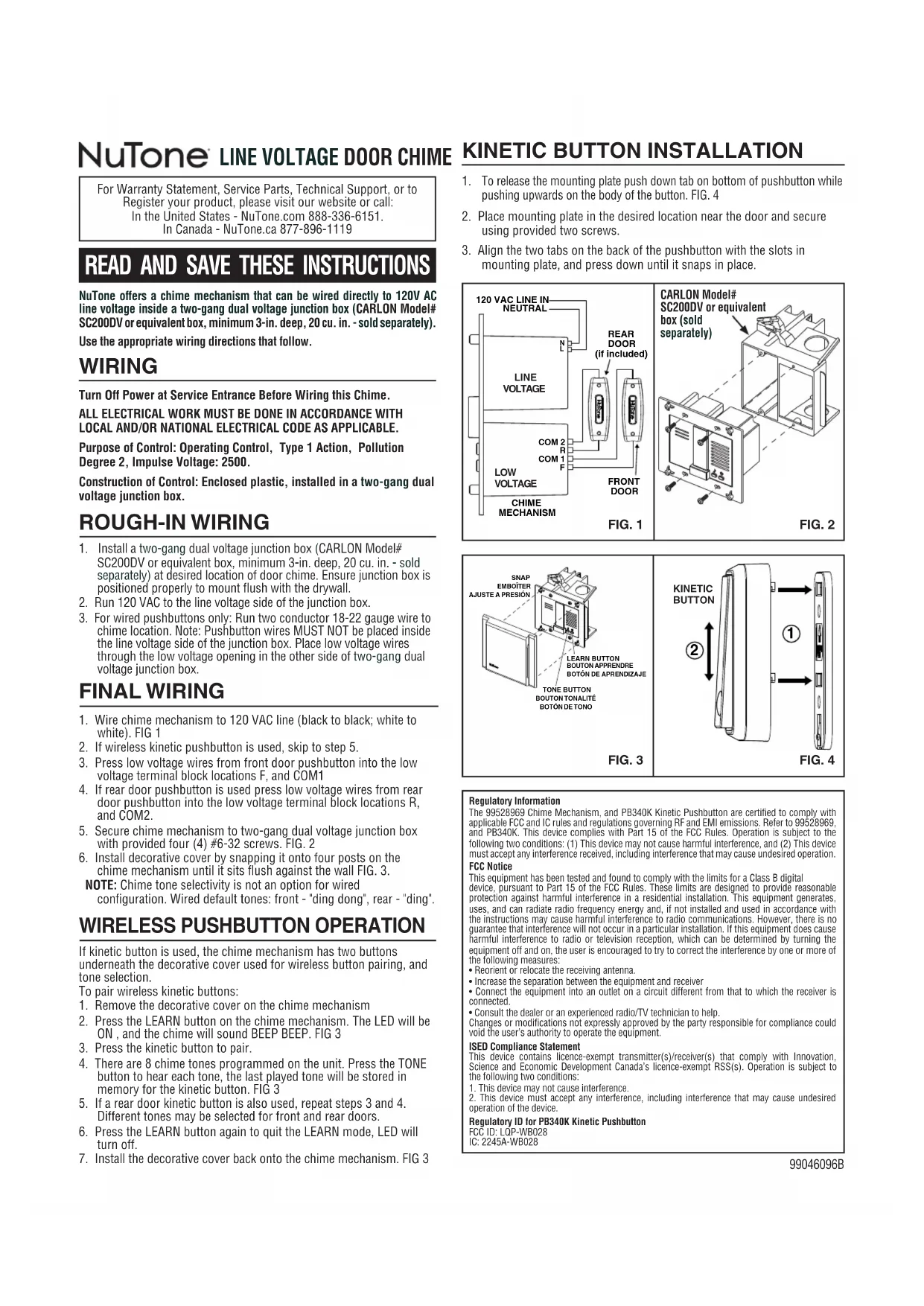

MODE D'EMPLOI BKL340KWH NuTone

NuTone CARILLON DE PORTE à tension secteur

Pour la déclaration de garantie, les pièces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler : Aux États-Unis : NuTone.com 888-336-6151 Au Canada : NuTone.ca 877-896-1119

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

NuTone offre un mécanisme de carillon qui peut être raccordé directement à une tension secteur de 120 V CA à l'intérieur d'une boîte de jonction double CARLON modèle n° SC200DV ou boîte équivalente, 3 po. profond, 20 cu. po. minimum - (vendu séparément).

Utilisez les directives de câblage qui conviennent ci-dessous.

CÂBLAGE

Coupez le courant au panneau électrique avant de connecter ce carillon. TOUTES LES CONNEXIONS ÉLECTRIQUES DOIVENT ÊTRE CONFORMES AU CODE MUNICIPAL ET/OU NATIONAL DE L'ÉLECTRICITÉ EN VIGUEUR. But de la commande : Commande de fonctionnement, action de type 1, degré de pollution 2, tension de choc : 2500.

Construction de la commande : Boîtier en plastique, installé dans une boîte de jonction double.

CÂBLAGE BRUT

1. Installez une boîte de jonction double CARLON modèle n° SC200DV ou boîte équivalente, 3 po. profond, 20 cu. po. minimum - (vendu séparément) à l'endroit voulu pour le carillon. Assurez-vous que la boîte de jonction sera placée au ras de la surface du mur.
2. Enfilez le câble d'alimentation 120 VCA dans la partie sous tension de la boîte de jonction.
3. Pour les boutons-poussoirs câblés uniquement : Acheminez un fil à deux conducteurs de calibre 18-22 jusqu'à l'emplacement du carillon. Remarque : Lers fils du bouton-poussoir. NE DOIVENT PAS être placés à l'intérieur du côté sous tension de la boîte de jonction. Enfilez les fils de basse tension dans l'ouverture du côté basse tension de la boîte de jonction double.

CÂBLAGE FINAL

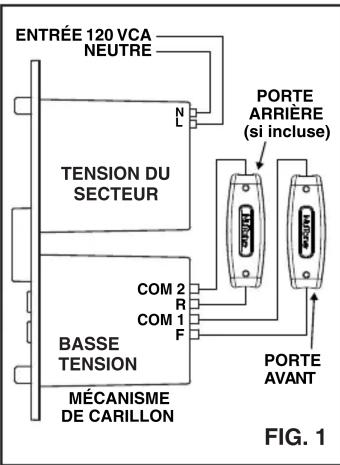

1. Raccordez le carillon à l'alimentation 120 VCA (noir à noir, blanc à blanc). FIG. 1
2. Si vous utilisez le bouton-poussoir cinétique, passez à l'étape 5.
3. Pressez les fils de basse tension du bouton-poussoir de la porte avant dans les bornes de basse tension F et COM1.
4. Si vous utilisez un bouton-poussoir pour la porte arrière, pressez les fils de basse tension du bouton-poussoir de la porte arrière dans les bornes de basse tension R et COM2.

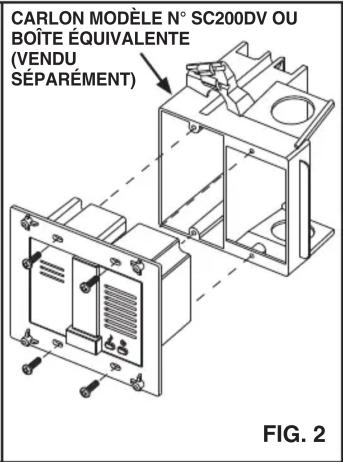

5. Fixez le mécanisme du carillon sur la boîte de jonction double avec les quatre (4) vis n° 6-32 fournies. FIG. 2

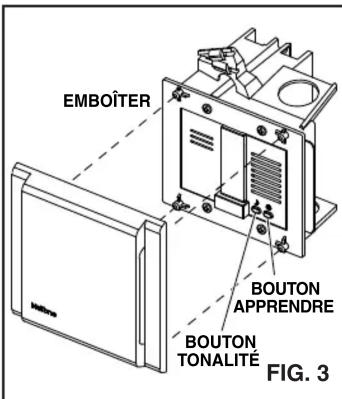

6. Installez le couvercle décoratif en l'emboîtant dans les quatre goujons du mécanisme du carillon jusqu'à ce qu'il soit au ras du mur FIG. 3 REMARQUE : Le choix de la tonalité du carillon n'est pas possible en configuration câblée. Tonalités par défaut câblées: avant - "ding dong", arrière - "ding".

FONCTIONNEMENT DU BOUTON-POUSSOIR SANS FIL

Si vous utilisez le bouton cinétique, le carillon comporte deux boutons sous le couvercle décoratif servant à jumeler les boutons sans fil et sélectionner la tonalité. Pour jumeler les boutons cinétiques sans fil :

1. Enlevez le couvercle décoratif du mécanisme du carillon.
2. Appuyez sur le bouton LEARN (Apprendre) du mécanisme du carillon. La DEL s'allume, et le carillon fait BIP BIP. FIG. 3
3. Appuyez sur le bouton cinétique pour le jumeler.
4. Huit tonalités de carillon sont programmées. Appuyez sur le bouton TONE (Tonalité) pour entendre chaque son, la dernière tonalité écoutée étant alors mise en mémoire pour le bouton cinétique. FIG. 3
5. Si vous utilisez aussi un bouton cinétique pour la porte arrière, répétez les étapes 3 et 4. Différents tons peuvent être sélectionnés pour les portes avant et arrière.
6. Appuyez de nouveau sur le bouton LEARN (Apprendre) pour quitter le mode d'apprentissage et la DEL s'éteindra.
7. Remettez le couvercle décoratif sur le mécanisme du carillon. FIG. 3

INSTALLATION D'UN BOUTON CINÉTIQUE

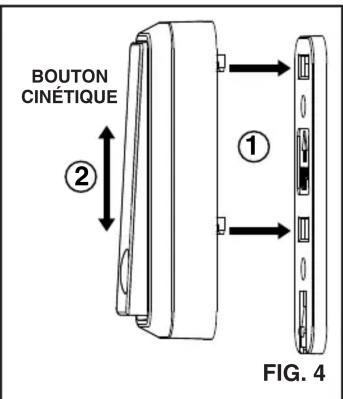

1. Pour dégager la plaque de montage, appuyez sur l'onglet situé au bas du bouton-poussoir tout en poussant le corps du bouton vers le haut. FIG. 4
2. Placez la plaque de montage à l'endroit voulu près de la porte et fixez-la avec les deux vis fournies.
3. Alignez les deux onglets à l'endos du bouton-poussoir sur les fentes de la plaque de montage et pressez pour engager le bouton en place.

ENTRÉE 120 VCA NEUTRE TENSION DU SECTEUR BASSE TENSION MÉCANISME DE CARILLON COM 2 R COM 1 F PORTE ARRIÈRE (si incluse) PORTE AVANT FIG. 1

CARLON MODÈLE N° SC200DV OU BOÎTE ÉQUIVALENTE (VENDU SÉPARÉMENT) FIG. 2

EMBOITER BOUTON APPRENDRE BOUTON TONALITE FIG. 3

BOUTON CINÉTIQUE ② ① FIG. 4

Avis relatif à la réglementation

Le mécanisme de carillon 99528969 et le bouton-poussoir cinétique PB340K sont certifiés conformes à la réglementation de la FCC et d'Industrie Canada régissant les émissions FR et les interférences électromagnétiques. Se reporter à 99528969 et PB340K. Cet appareil est conforme aux normes énoncées à la section 15 des règlements de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes : (1) l'appareil ne doit pas provoquer d'interférences nuisibles, et (2) il doit tolérer les interférences reçues, notamment celles susceptibles de provoquer un fonctionnement non souhaité.

AVIS DE LA FCC

Cet équipement a été testé et constaté conforme aux limites des appareils numériques de Classe B en vertu de la section 15 des Règlements de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences indésirables dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles pour les radiocommunications. Il n'y a toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences qui nuisent à une réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, l'utilisateur est invité à corriger la situation par l'un ou l'autre des moyens suivants : • Réorienter ou déplacer l'antenne réceptrice.

- Éloigner l'équipement du récenteur

- Brancher l'équipement dans une autre prise de courant sur un circuit différent de celui du récepteur.

- Consulter le détaillant ou un technicien spécialisé en radio / télévision.

Toute modification non expressément approuvée par la partie responsable du respect de la réglementation peut annuler le droit de l'utilisateur d'utiliser cet équipement.

Déclaration de conformité ISED

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produire de brouillage;

2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Identifiant réglementaire du bouton-poussoir cinétique PB340K

Identifiant de la FCC : LQP-WB028

Identifiant d'Industrie Canada : 2245A-WB028
