Type de produit	Carillon de porte (sonnette)
Marque	NuTone
Modèle	BKL342LWH
Alimentation	120 V CA, 60 Hz
Type de bouton-poussoir	Câblé ou sans fil cinétique (autonome)
Nombre de tonalités	8 tons de carillon sélectionnables (sans fil)
Nombre de portes supportées	2 (avant et arrière)
Installation	Dans une boîte de jonction double (CARLON SC200DV ou équivalent, vendue séparément)
Raccordement	Câblage direct 120 V avec bornes basse tension pour boutons filaires
Portée du sans fil	Non spécifiée, usage résidentiel standard
Matière du boîtier	Plastique
Dimensions (approx.)	Environ 15 x 10 x 5 cm (estimation)
Poids (approx.)	Environ 200 g (estimation)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant installation. Respecter les codes électriques locaux.
Homologations	FCC Partie 15, ISED Canada (CNR)
Pièces incluses	Mécanisme de carillon, couvercle décoratif, bouton-poussoir cinétique (PB340K), vis de montage
Garantie	Voir site NuTone (non détaillée dans la notice)
Service client	États-Unis : 888-336-6151, Canada : 877-896-1119

FOIRE AUX QUESTIONS - BKL342LWH NuTone

Comment installer le carillon BKL342LWH ?

Coupez le courant au panneau électrique. Installez une boîte de jonction double (CARLON SC200DV ou équivalente) dans le mur. Acheminez le câble d'alimentation 120 V CA et, pour un bouton filaire, un fil 2 conducteurs calibre 18-22. Raccordez le carillon (noir au noir, blanc au blanc) puis fixez le mécanisme avec les 4 vis fournies. Enfin, emboîtez le couvercle décoratif.

Comment jumeler le bouton-poussoir cinétique sans fil ?

Retirez le couvercle décoratif. Appuyez sur le bouton LEARN (Apprendre) du carillon – la DEL s’allume et le carillon fait bip bip. Appuyez sur le bouton cinétique pour le jumeler. Vous pouvez ensuite sélectionner une tonalité avec le bouton TONE. Appuyez à nouveau sur LEARN pour quitter le mode d’apprentissage.

Puis-je utiliser un deuxième bouton-poussoir pour une porte arrière ?

Oui, le carillon supporte deux portes. Pour un bouton filaire, raccordez les fils aux bornes R et COM2. Pour un bouton sans fil, répétez la procédure de jumelage et choisissez une tonalité différente si souhaité.

Comment changer la tonalité du carillon ?

En configuration sans fil, appuyez sur le bouton TONE du mécanisme (sous le couvercle) pour parcourir les 8 tonalités. La dernière tonalité entendue est mémorisée pour le bouton jumelé. En configuration filaire, le choix de tonalité n’est pas possible : la porte avant sonne « ding dong » et la porte arrière « ding ».

Le bouton-poussoir cinétique a-t-il besoin de piles ?

Non, le bouton cinétique (modèle PB340K) est autosuffisant : il génère l’énergie nécessaire en appuyant dessus. Aucune pile n’est requise.

Que faire si le carillon ne sonne pas ?

Vérifiez que le disjoncteur est fermé et que l’alimentation 120 V est présente. Assurez-vous que les connexions sont correctes. Pour le sans fil, vérifiez que le bouton est jumelé (refaire la procédure si nécessaire). Si le problème persiste, contactez le service client.

Puis-je installer le carillon sans boîte de jonction double ?

Le carillon doit être installé dans une boîte de jonction double d’au moins 20 pouces cubes (modèle CARLON SC200DV ou équivalent) pour respecter les normes électriques. Ne pas l’installer sans boîte.

Quelle est la portée du bouton sans fil ?

La notice ne précise pas de portée exacte. Dans une maison standard, comptez environ 30 mètres en champ libre. Les cloisons peuvent réduire la portée.

Comment nettoyer le carillon ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N’utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si le couvercle décoratif ne s’emboîte pas ?

Vérifiez que le mécanisme est bien fixé à la boîte de jonction et que les quatre goujons sont dégagés. Alignez soigneusement le couvercle et poussez fermement jusqu’à entendre un déclic.

MODE D'EMPLOI BKL342LWH NuTone

NuTone CARILLON DE PORTE à tension secteur

Pour la déclaration de garantie, les pièces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler : Aux États-Unis : NuTone.com 888-336-6151 Au Canada : NuTone.ca 877-896-1119

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

NuTone offre un mécanisme de carillon qui peut être raccordé directement à une tension secteur de 120 V CA à l'intérieur d'une boîte de jonction double CARLON modèle n° SC200DV ou boîte équivalente, 3 po. profond, 20 cu. po. minimum - (vendu séparément).

Utilisez les directives de câblage qui conviennent ci-dessous.

CÂBLAGE

Coupez le courant au panneau électrique avant de connecter ce carillon. TOUTES LES CONNEXIONS ÉLECTRIQUES DOIVENT ÊTRE CONFORMES AU CODE MUNICIPAL ET/OU NATIONAL DE L'ÉLECTRICITÉ EN VIGUEUR. But de la commande : Commande de fonctionnement, action de type 1, degré de pollution 2, tension de choc : 2500.

Construction de la commande : Boîtier en plastique, installé dans une boîte de jonction double.

CÂBLAGE BRUT

1. Installez une boîte de jonction double CARLON modèle n° SC200DV ou boîte équivalente, 3 po. profond, 20 cu. po. minimum - (vendu séparément) à l'endroit voulu pour le carillon. Assurez-vous que la boîte de jonction sera placée au ras de la surface du mur.
2. Enfilez le câble d'alimentation 120 VCA dans la partie sous tension de la boîte de jonction.
3. Pour les boutons-poussoirs câblés uniquement : Acheminez un fil à deux conducteurs de calibre 18-22 jusqu'à l'emplacement du carillon. Remarque : Lers fils du bouton-poussoir. NE DOIVENT PAS être placés à l'intérieur du côté sous tension de la boîte de jonction. Enfilez les fils de basse tension dans l'ouverture du côté basse tension de la boîte de jonction double.

CÂBLAGE FINAL

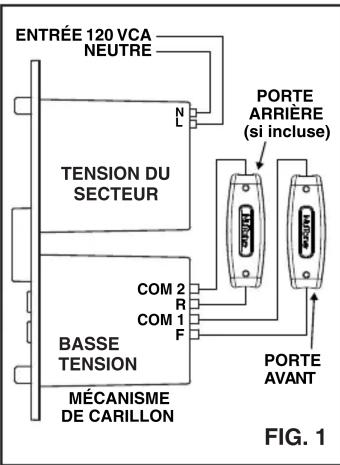

1. Raccordez le carillon à l'alimentation 120 VCA (noir à noir, blanc à blanc). FIG. 1
2. Si vous utilisez le bouton-poussoir cinétique, passez à l'étape 5.
3. Pressez les fils de basse tension du bouton-poussoir de la porte avant dans les bornes de basse tension F et COM1.
4. Si vous utilisez un bouton-poussoir pour la porte arrière, pressez les fils de basse tension du bouton-poussoir de la porte arrière dans les bornes de basse tension R et COM2.

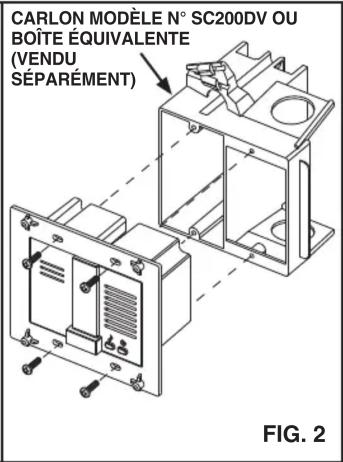

5. Fixez le mécanisme du carillon sur la boîte de jonction double avec les quatre (4) vis n° 6-32 fournies. FIG. 2

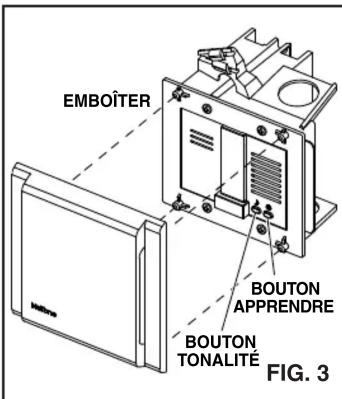

6. Installez le couvercle décoratif en l'emboîtant dans les quatre goujons du mécanisme du carillon jusqu'à ce qu'il soit au ras du mur FIG. 3 REMARQUE : Le choix de la tonalité du carillon n'est pas possible en configuration câblée. Tonalités par défaut câblées: avant - "ding dong", arrière - "ding".

FONCTIONNEMENT DU BOUTON-POUSSOIR SANS FIL

Si vous utilisez le bouton cinétique, le carillon comporte deux boutons sous le couvercle décoratif servant à jumeler les boutons sans fil et sélectionner la tonalité. Pour jumeler les boutons cinétiques sans fil :

1. Enlevez le couvercle décoratif du mécanisme du carillon.
2. Appuyez sur le bouton LEARN (Apprendre) du mécanisme du carillon. La DEL s'allume, et le carillon fait BIP BIP. FIG. 3
3. Appuyez sur le bouton cinétique pour le jumeler.
4. Huit tonalités de carillon sont programmées. Appuyez sur le bouton TONE (Tonalité) pour entendre chaque son, la dernière tonalité écoutée étant alors mise en mémoire pour le bouton cinétique. FIG. 3
5. Si vous utilisez aussi un bouton cinétique pour la porte arrière, répétez les étapes 3 et 4. Différents tons peuvent être sélectionnés pour les portes avant et arrière.
6. Appuyez de nouveau sur le bouton LEARN (Apprendre) pour quitter le mode d'apprentissage et la DEL s'éteindra.
7. Remettez le couvercle décoratif sur le mécanisme du carillon. FIG. 3

INSTALLATION D'UN BOUTON CINÉTIQUE

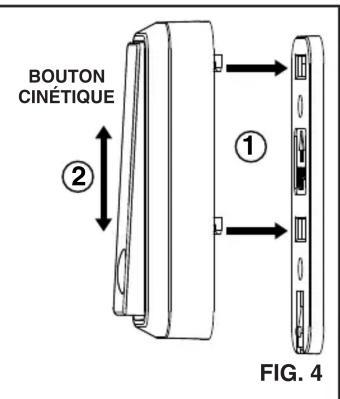

1. Pour dégager la plaque de montage, appuyez sur l'onglet situé au bas du bouton-poussoir tout en poussant le corps du bouton vers le haut. FIG. 4
2. Placez la plaque de montage à l'endroit voulu près de la porte et fixez-la avec les deux vis fournies.
3. Alignez les deux onglets à l'endos du bouton-poussoir sur les fentes de la plaque de montage et pressez pour engager le bouton en place.

ENTRÉE 120 VCA NEUTRE TENSION DU SECTEUR BASSE TENSION MÉCANISME DE CARILLON COM 2 R COM 1 F PORTE ARRIÈRE (si incluse) PORTE AVANT FIG. 1

CARLON MODÈLE N° SC200DV OU BOÎTE ÉQUIVALENTE (VENDU SÉPARÉMENT) FIG. 2

EMBOITER BOUTON APPRENDRE BOUTON TONALITE FIG. 3

BOUTON CINÉTIQUE ② ① FIG. 4

Avis relatif à la réglementation

Le mécanisme de carillon 99528969 et le bouton-poussoir cinétique PB340K sont certifiés conformes à la réglementation de la FCC et d'Industrie Canada régissant les émissions FR et les interférences électromagnétiques. Se reporter à 99528969 et PB340K. Cet appareil est conforme aux normes énoncées à la section 15 des règlements de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes : (1) l'appareil ne doit pas provoquer d'interférences nuisibles, et (2) il doit tolérer les interférences reçues, notamment celles susceptibles de provoquer un fonctionnement non souhaité.

AVIS DE LA FCC

Cet équipement a été testé et constaté conforme aux limites des appareils numériques de Classe B en vertu de la section 15 des Règlements de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences indésirables dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles pour les radiocommunications. Il n'y a toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences qui nuisent à une réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, l'utilisateur est invité à corriger la situation par l'un ou l'autre des moyens suivants : • Réorienter ou déplacer l'antenne réceptrice.

- Éloigner l'équipement du récenteur

- Brancher l'équipement dans une autre prise de courant sur un circuit différent de celui du récepteur.

- Consulter le détaillant ou un technicien spécialisé en radio / télévision.

Toute modification non expressément approuvée par la partie responsable du respect de la réglementation peut annuler le droit de l'utilisateur d'utiliser cet équipement.

Déclaration de conformité ISED

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produire de brouillage;

2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Identifiant réglementaire du bouton-poussoir cinétique PB340K

Identifiant de la FCC : LQP-WB028

Identifiant d'Industrie Canada : 2245A-WB028
