NSPM390 - Hotte NuTone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	NuTone
Modèle	NSPM390
Utilisation	Intérieur seulement
Distance de montage recommandée	24 à 30 pouces (61 à 76 cm) au-dessus du plan de cuisson
Hauteur intérieure minimale du meuble	16 pouces (406,4 mm)
Alimentation électrique	120 V, 60 Hz
Puissance d'éclairage	2 ampoules max 40 W (culot, non incluses)
Vitesses du moteur	2 vitesses (basse et haute) + arrêt
Système de sécurité thermique	Heat Sentry™ : thermostat activant le ventilateur en haute vitesse en cas de chaleur excessive
Type d'évacuation	Conduit métallique rond de 6 pouces (15,2 cm) vers l'extérieur ou recyclage avec filtre à charbon (option)
Filtre à graisse	Lavable au lave-vaisselle ou à la main avec détergent
Filtre à charbon	À remplacer tous les 6 mois (vendu séparément)
Mise à la terre	Obligatoire, appareil de classe I
Garantie	1 an limitée (pièces et main-d'œuvre)
Matériau	Métal
Commandes	Interrupteurs mécaniques pour lumière et moteur
Entretien	Nettoyage régulier des filtres et de la surface ; toujours couper l'alimentation avant intervention
Pièces détachées	Disponibles (moteur, turbine, interrupteurs, filtres, etc.)

FOIRE AUX QUESTIONS - NSPM390 NuTone

Quelle est la distance minimale et maximale entre la hotte et la cuisinière ?

La hotte doit être installée à une distance minimale de 24 pouces (61 cm) et maximale de 30 pouces (76 cm) au-dessus du plan de cuisson.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse peut être lavé à la main avec une solution détergente chaude ou au lave-vaisselle. Pour le retirer, ôtez la grille en déplaçant les deux attaches latérales, puis enlevez les fils métalliques et le filtre.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être changé tous les 6 mois. Pour le remplacer, retirez la grille, les fils métalliques et le filtre usagé, puis installez le nouveau filtre à charbon.

Que faire si le moteur s'arrête puis redémarre tout seul ?

Cela est normal : le moteur est équipé d'un thermostat qui l'éteint en cas de surchauffe et le redémarre après refroidissement. Si le cycle se répète, faites vérifier la hotte par un professionnel.

Puis-je utiliser une rallonge électrique avec cette hotte ?

Non, il est interdit d'utiliser une rallonge. Si le cordon d'alimentation est trop court, faites installer une prise de courant à proximité par un électricien qualifié.

Comment changer une ampoule ?

Retirez la grille en déplaçant les deux attaches latérales. Remplacez l'ampoule par une ampoule de même type (max 40 W, 120 V). Attention : l'ampoule peut être chaude.

Que faire en cas d'incendie sur la cuisinière ?

Éteignez les flammes avec un couvercle hermétique ou une plaque métallique, puis éteignez le brûleur. N'utilisez jamais d'eau. Si l'incendie persiste, évacuez et appelez les pompiers.

Comment installer la hotte correctement ?

L'installation doit être réalisée par deux personnes. Suivez les instructions : découpez un trou dans le meuble, fixez les ressorts latéraux, encastrez la hotte et fixez-la avec les vis fournies. Raccordez le conduit d'évacuation en métal de 6 pouces.

À quoi sert le thermostat Heat Sentry™ ?

Le Heat Sentry™ est un thermostat qui active automatiquement le ventilateur en haute vitesse s'il détecte une chaleur excessive au-dessus de la cuisinière, même si la hotte est éteinte. Il retourne à la vitesse initiale une fois la température normale.

Comment mettre la hotte à la terre ?

La hotte est équipée d'un cordon d'alimentation avec fiche de mise à la terre. Branchez-la dans une prise correctement mise à la terre. Ne retirez pas la broche de terre. En cas de doute, consultez un électricien.

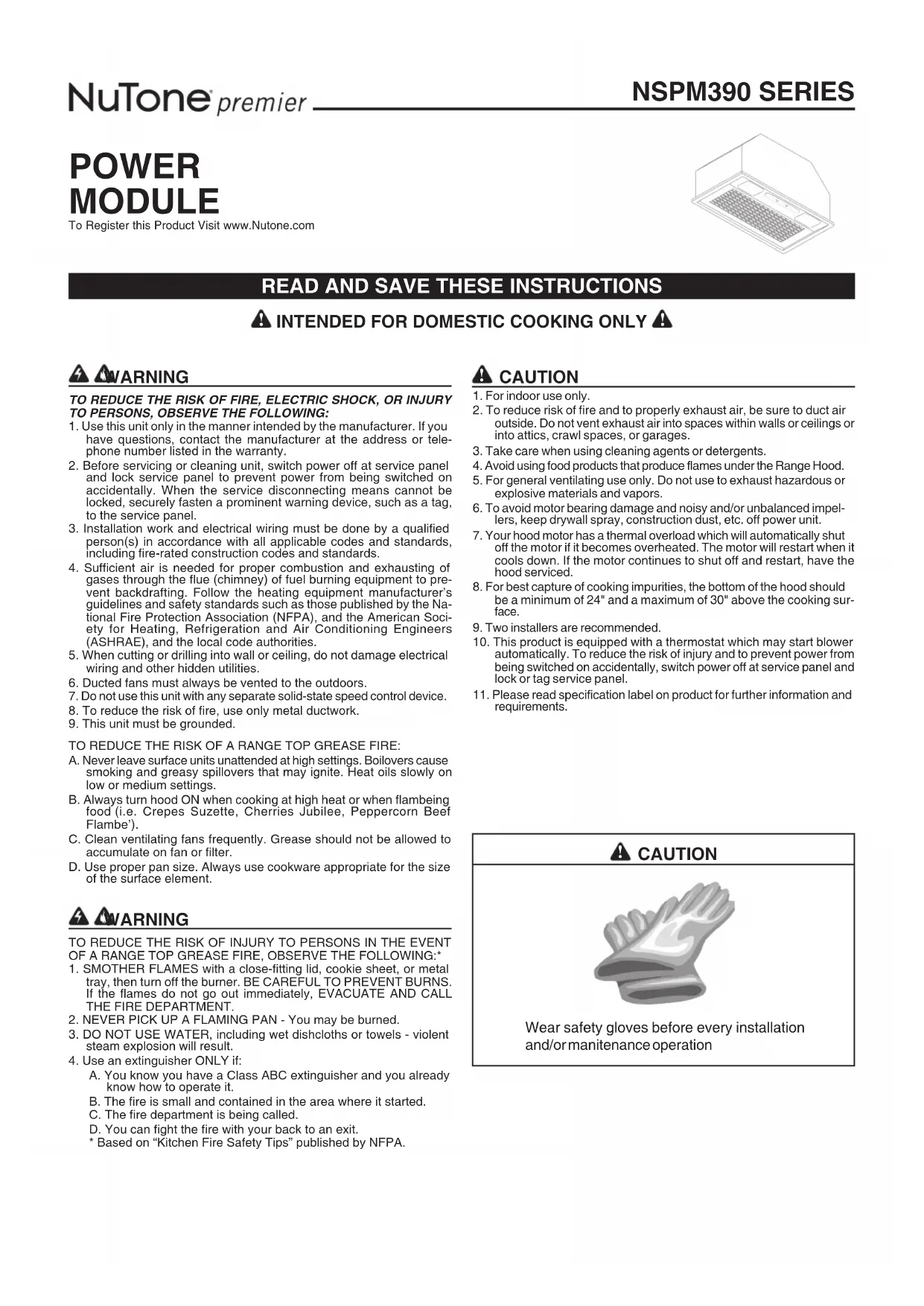

MODE D'EMPLOI NSPM390 NuTone

Pour Registrez ce produit Visitez www.Nutone.com

1. N'utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de pourvoir à l'entretien ou au nettoyage de votre appareil, éteignez-le au tableau des commandes ou bloquez le tableau des commandes afin d'éviter de le mettre en marche accidentellement. Si vous ne pouvez pas bloquer le système permettant d'éteindre votre appareil, appliquez un avertissement extérieur d'une façon sure, comme par exemple un panneau, sur le tableau des commandes.
3. L'assemblage et la connexion électrique doivent être faits par des personnes qualifiées en respectant les normes et règlements en vigueur, y compris les normes et règlements concernant les possibilités d'incendie.
4. Il est indispensable qu'il y ait suffisamment d'air pour que la combustion et l'évacuation des gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez les indications données par le fabricant du brûleur ainsi que les normes de sécurité comme celles qui sont publiées par l'Association Nationale pour la Protection contre les Incendies National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les autorités locales en matière de normes.
5. Quand vous coupez ou percez des trous dans le mur ou le plafond, n'abîmez pas les fils électriques ou autres.
6. Le ventilateur canalisé doit toujours évacuer l'air vers l'extérieur.
7. N'utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.
8. Afin de diminuer tout risque d'incendie n'utilisez que des conduits en métal.
9. Votre appareil doit être relié à la terre.
   ATTENTION - POUR REDUIRE LES RISQUES D'INCENDIE DES MATIERES GRASSES QUI SONT EN TRAIN DE CUIRE:
   A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu sans les contrôler si vous réglez l'apport de chaleur sur une position élevée. Si vos casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.
   B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises "Jubilé", Steack au poivre flambé).
   C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse s'accumule sur le ventilateur ou sur le filtre.
   D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson dont la taille est appropriée à la surface de votre élément de cuisson.

VERTISSEMENTS

POUR REDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES AU CAS OÙ VOTRE CUISINIERE PRENDRAIT FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*

1. ETEINDRE LES FLAMMES à l'aide d'un couvercle le plus hermétique possible, une plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE PAS VOUS BRÜLER. Si les flammes ne s'éteignent pas immédiatement, SORTEZ ET APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU - Vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, ni torchons ou serviettes mouillés - vous provoqueriez une violente explosion de vapeur.
4. Utilisez un extincteur SEULEMENT si:

A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d'emploi.

B. Ce n'est pas un très gros incendie et qu'il se limite à l'endroi où il a explosé.
C. Vous êtes en train d'avertir les pompiers.
D. Vous avez la possibilité d'essayer d'éteindre l'incendie en ayant le dos tourné vers une issue.
* D'après les "Suggestions concernant la Sécurité contre les incendies des cuisines" publiées par NFPA.

ATTENTION

1. Pour usage intérieur seulement.
2. Pour réduire tout risque d'incendie et pour évacuer correctement l'air, assurez-vous de prévoir un conduit de ventilation extérieur. Ne videz pas l'air dans les espaces limités par des murs ou des plafonds, les combles, les passages étroits ou les garages.
3. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.
4. Évitez d'utiliser des aliments pouvant s'enflammer sous la Range Hood.
5. N'utilisez cet appareil que pour une ventilation générale. Ne l'utilisez pas pour évacuer des matières ou des vapeurs dangereuses ou qui peuvent exploser.
6. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou non équilibrés, évitez que les sprays pour murs secs, la poussière de construction entrent en contact avec la partie électrique.
7. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s'il est surchauffé. Le moteur se remettra en marche lorsqu'il se sera refroidi. Si le moteur continue à s'éteindre et à se remettre en marche, faites vérifier votre hotte.
8. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une distance minimum de 24" et à une distance maximum de 30" au-dessus du plan de cuisson.
9. Vu que cette hotte est grande et lourde, il est recommandé de confier l'installation de cette hotte à deux personnes.
10. Ce produit est doté d'un thermostat qui active automatiquement le moteur. Pour réduire le risque de dommages et éviter l'activation accidentelle, positionner l'interrupteur du panneau de service sur la position OFF et bloquer le panneau de service ou mettre un avertissement externe, par exemple une plaquette.
11. Nous vous recommandons de lire l'étiquette indiquant les caractéristiques de votre hotte pour de plus amples informations et exigences.

ATTENTION

Mettre gants de protection avant d'installer ou effectuer une manitenance

INSTALLATION DU SYSTEME D'EVACUATION

REMARQUE: Pour réduire les risques d'incendie, n'utilisez que des tuyaux en métal.

1. Décidez où le tuyau rond doit être installé, entre votre hotte et l'extérieur (Réf. Figure 1).
2. Un tuyau droit et court permettra à votre hotte de fonctionner d'une façon plus efficace.
3. Un tuyau long avec des coudes et des transitions réduira le bon fonctionnement de votre hotte. En utiliser le moins possible. Pour de longues utilisations, il faut un tuyau d'évacuation d'air ayant un diamètre plus large.
4. Installez un couvercle sur le toit ou au mur. Reliez un tuyau en métal rond au couvercle et faites-le aller jusqu'à l'emplacement de votre hotte. Rendez les jonctions du tuyau hermétiques au moyen d'un ruban pour tuyaux.

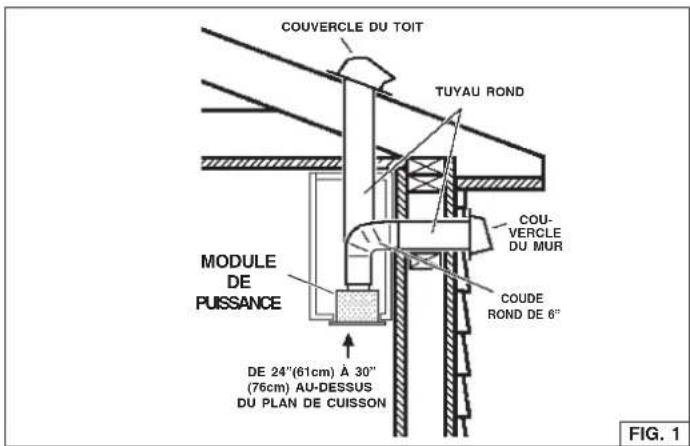

COUVERCLE DU TOIT TUYAU ROND COU- VERCLE DU MUR COUDE ROND DE 6" MODULE DE PUSSANCE DE 24"(61cm) À 30" (76cm) AU-DESSUS DU PLAN DE CUISSON FIG. 1

INSTALLATION DE LA HOTTE

REMARQUE: la hotte doit être installée à l'intérieur du meuble à 1" (25.4mm) minimum de la partie postérieur du meuble et à 3" (76.2mm) de la partie antérieure.

L'hauteur intérieure du meuble doit être de 16" (406.4mm) minimum. La hotte doit être montée au milieu sur les feues du plan de cuisson.

1. Otez la grille en déplaçant les deux attaches latérales "A" (Fig.2).
2. Découpez un trou au fond du meuble en utilisant les dimensions reportées dans la Fig. 3.
3. Réglez la position du ressort de fixation latéral à l'aide de la vis "B" correspondante et ce, en fonction de l'épaisseur du panneau découpé qui servira de support pour la fixation (Fig.4).
4. REMARQUE : Pour les installations où le module de puissance se trouve à moins de 30" au-dessus du plan de cuisson, il est recommandé de glisser ce dernier dans une enveloppe métallique ou dans un corps incombustible. Cette précaution facilitera le nettoyage et fournira une protection au meuble (Fig. 5A).
5. Encastrez la hotte dans le meuble et verrouillez à l'aide du ressort latéral.
6. Placer la hotte dans le meuble (Fig. 5) ou dans la gaine en métal (Fig. 5A) et la fixer à l'aide (4) des vis "C" de montage pour tôle.

(Fig. 5 – installation arrière en bois – épaisseur recommandée 1/2"-3/4").

(Pour un montage alternatif, utiliser des vis d'assemblage avec des rondelles et des écrous. Cette méthode de montage alternative doit être faite avant l'installation de la gaine métallique).

1. Dans la configuration recyclant l'air, installez le filtre à charbon avant de reposer la grille (cf. paragraphe "Installation du filtre à charbon").
2. Reposez la grille.

Modèle avec tuyau d'évacuation

1. Prenez le clapêt et le monter sur la bouche de sortie d'air de la hotte, en exerçant une légère pression.
2. Reliez le collier d'évacuation qui se trouve sur votre hotte au système de conduction qui se trouve au-dessus au moyen d'un tuyau rond en métal de 6".
3. Utilisez un ruban pour tuyauterie afin de rendre toutes les jonctions sures et étanches.

Modèle recyclant l'air

1. Reliez la bouche d'évacuation de l'air à un tuyau rond en métal de 6" de sorte que l'air soit convoyé en dehors du placard murale et renvoyé dans la pièce.
2. Utilisez un ruban pour tuyauterie afin de rendre toutes les jonctions sures et étanches.

INSTALLATION DU FILTRE A CHARBON

1. Otez les fils métalliques (Fig. 9) et jetez-les.
2. Installez le filtre à charbon sur le filtre à graisse et assujettissez-le au moyen des fils métalliques fournis avec le filtre à charbon (Fig. 6).

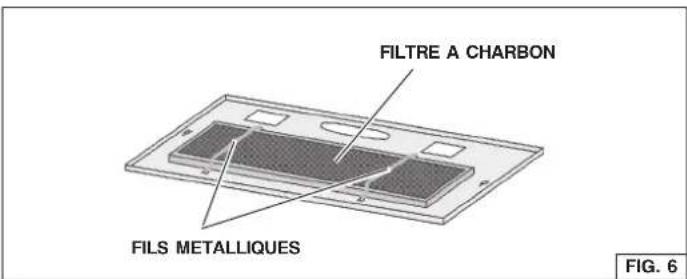

FILTRE A CHARBON FILS METALLIQUES FIG. 6

INSTALLATION ELECTRIQUE

Remarque: Ce modèle de hotte doit être relié à la terre correctement.

Cet article devrait être installé par un électricien qualifié selon les lois nationales et locales en matière d'électricité.

INSTRUCTIONS POUR LA MISE A LA TERRE

Cet appareil doit être relié à la terre. En cas de court-circuit, la mise à la terre réduit le risque de décharge électrique en fournissant un câble permettant au courant d'être dévié. Cet appareil est équipé d'un cordon ayant un câble de mise à la terre avec une fiche de mise à la terre. La fiche doit être branchée dans une prise de courant correctement installée et mise à la terre.

ATTENTION - Une mise à la terre incorrecte peut entraîner un risque de décharge électrique.

Consulter un électricien spécialisé si les instructions de mise à la terre ne sont pas tout à fait compréhensibles ou en cas de doute sur le fait de savoir si l'appareil est correctement relié à la terre.

Ne pas utiliser de prolongation. Si le cordon d'alimentation est trop court, demander à un électricien agréé d'installer une prise de courant près de l'appareil.

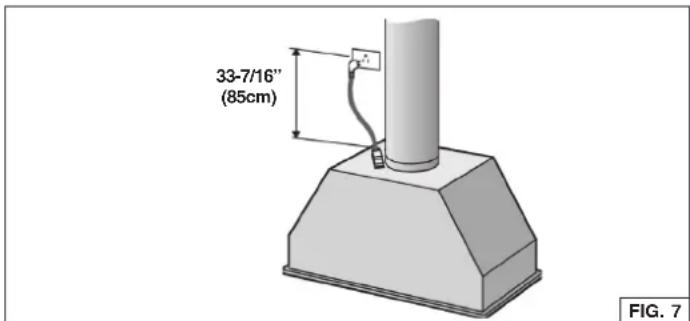

Placer la prise femelle à une distance maximum de 33-7/16" (85 cm) de l'endroit où le plomb sort de la hotte (voir l'illustration ci-contre). Mettre la fiche dans la prise femelle.

L'interrupteur de la lumière allume et éteint les lampes.

L'interrupteur du moteur permet de sélectionner la vitesse de marche du moteur. Position 0: moteur éteint.

Le voyant lumineux s'allume quand le moteur fonctionne.

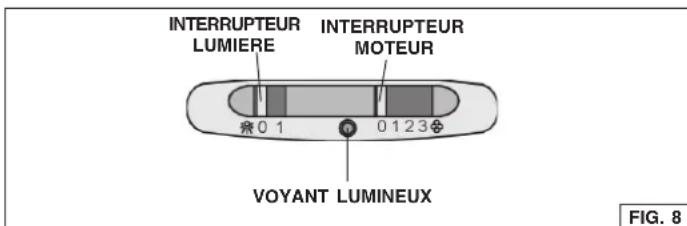

INTERRUPTEUR LUMIERE INTERRUPTEUR MOTEUR 0 1 0 123 VOYANT LUMINEUX FIG. 8

HEAT SENTRY ^MC

Votre hotte est munie d'un thermostat HEAT SENTRY ^MC . Ce thermostat est un dispositif qui actionnera ou augmentera la vitesse du ventilateur s'il détecte une chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n'est pas en marche - il actionnera le ventilateur en haute vitesse.

2) Si le ventilateur fonctionne en basse vitesse - le ventilateur tournera en haute vitesse.

Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse d'origine.

AVERTISSEMENT

Le thermostat HEAT SENTRY ^MC peu actionner la hotte même si la hotte est arrêtée. Si tel est le cas, il est impossible de l'arrêter avec l'interrupteur. Si vous devez arrêter le ventilateur, faites-le à partir du panneau électrique principal.

ENTRETIEN

TOUJOURS COUPER L'ALIMENTATION ELECTRIQUE AVANT D' EFFECTUER UNE QUELCONQUE OPERATION SUR

L'APPAREIL.

Filtre à graisse

Le filtre à graisse devra être fréquemment nettoyé. Utilisez une solution détergente chaude. Le filtre à graisse peut être lavé en machine.

Pour enlever le filtre à graisse ôtez la grille en enlevant les 2 attaches latérales “A” (Fig. 2); enlevez les fils métalliques puis le titre à graisse (Fig. 9).

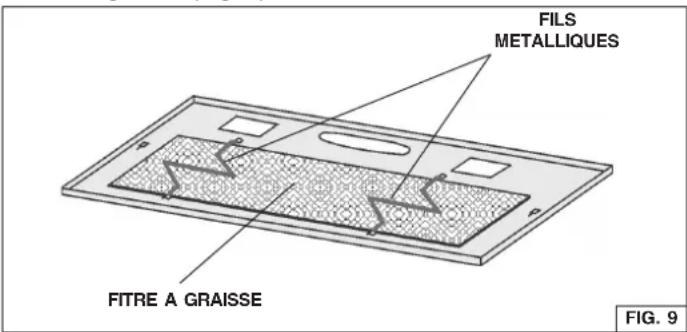

FILS METALLIQUES FITRE A GRAISSE FIG. 9

Filtre à charbon

Le filtre à charbon devra être changé tous les 6 mois.

Pour ôter le filtre à charbon:

1. Otez la grille en déplaçant les deux attaches latérales "A" (Fig. 2).

2. Otez les fils métalliques (Fig. 6) et remplacez le filtre à charbon.

Nettoyage

Un entretien ponctuel contribuera à préserver son aspect.

- Nettoyez à l'eau chaude en prenant soin d'utiliser un détergent non agressif.

- Faites suivre le nettoyage d'un rinçage à l'eau claire.

- Essuyez avec un chiffon propre et doux.

Ampoules

Ce type de hotte nécessite deux ampoules à 40 watt (non comprises)

Pour changer les ampoules:

1. Otez la grille en enlevant les 2 attaches latérales (A).

2. Remplacez par des ampoules de même type (MAX 40W, 120V, Ampoules Culot).

ATTENTION: L'AMPOULE PEUT ÊTRE CHAUDE.

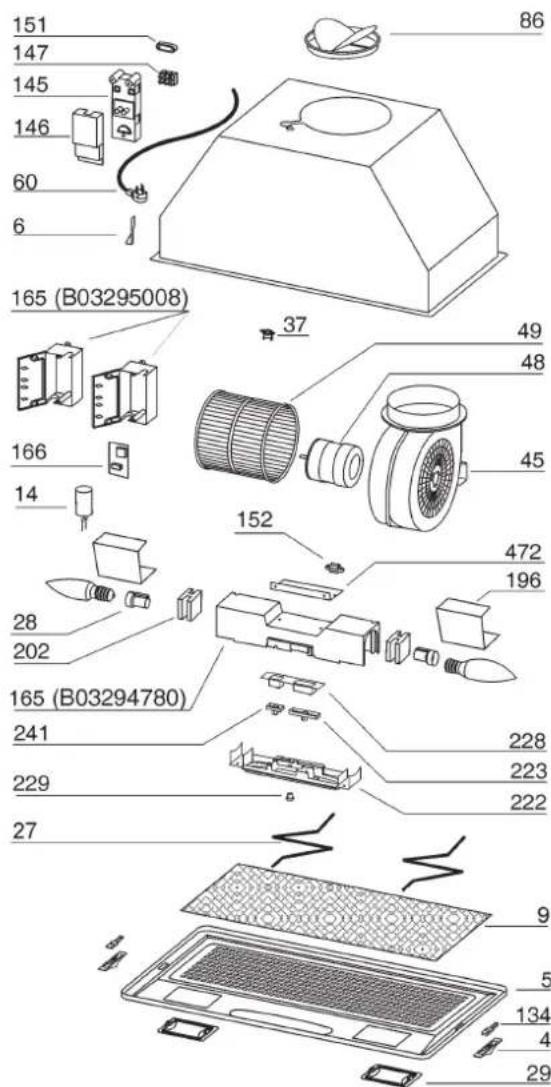

LISTE PIECES DE RECHANGE

N. PART N. DESCRIPTION

4 B03295038 Arrêt de grille

5 B03127682 Grille

6 B02011013 Ressort

9 B08087922 Filtre à graisse

14 B02300233 Condensateur

27 B02011155 Fil métallique

28 B02300280 Porte-ampoule

29 B03293051 Plafonnier

37 B02300787 Capteur

45 BW0000043 Convoyeur

48 B02310203 Moteur

49 B03295076 Turbine

60 B02300249 Cable alimentation

86 B08088378 Clapêt

134 B03295039 Arrêt

145 B032920170 Boîte électrique

146 B032920180 Couvercle boîte électrique

147 BR2300132 Borne

151 B032920200 Serre cable

152 B03292200 Serre cable

165 B03294780 Boîte commandes

165 B03295008 Boîte condensateur

166 B08086668 Circuite capteur

196 BE3348672 Reflecteur

202 B03294779 Serre cable

222 B03295040 Couvercle boîte commandes

223 B03295042 Interrupteur moteur

228 B08086285 Circuite coomandes

229 B03201014 Voyant lumineux

241 B03295041 Interrupteur lumière

472 BE3344843 Etrier commandes

998 B080810782 Accessoires de quincaillerie

CAS B06002125 ensemble moteur

(Comprenant N. 45, 48, 49)

AQI B06108860 Ensemble commandes

(Comprenant N. 165, 228,

B08999040 Kit pour modèles recyclant l'air

(peut etre acheté

separemment)

151 147 145 146 60 6 86 165 (B03295008) 166 14 28 202 165 (B03294780) 241 229 27 37 49 48 45 152 472 196 228 223 222 9 5 134 4 29

GARANTIE

GARANTIE LIMITÉE DE UN AN DE NUTONE

Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits NuTone vendus en vertu de la présente sont libres de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.

Durant cette période de un an, Broan-NuTone réparer ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales d'utilisation.

CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX STARTERS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLE, FILTRES, CONDUITES, CHAPEAUX DE TOIT, CHAPEAUX DE MUR ET AUTRES ACCESSOIRES POUR CANALISATIONS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à une utilisation inadéquate, une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.

La durée de toute garantie tacite est limitée à la période de un an stipulée pour la garantie expresse. Certains États ou provinces ne permettent pas de limites quant à la durée d'une garantie implicite. La restriction susmentionnée peut donc ne pas s'appliquer dans votre cas.

BROAN-NUTONE'S L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE CETTE GARANTIE. BROAN-NUTONE NE PEUT PAS ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU ACCESSOIRE DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT. Certains États ou provinces interdisent l'exclusion ou la restriction des dommages indirects ou consécutifs. La restriction susmentionnée peut donc ne pas s'appliquer dans votre cas.

La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'une des adresses ou numéros de téléphone mentionnés ci-dessous, (b) indiquer le numéro de modèle et d'identification de la pièce et (c) décrire la défectuosité du produit ou de la pièce. Lors d'une réclamation, vous devez présenter une preuve de la date d'achat originale.
