| Type de produit | Jumelles |
| Marque | Hawke |
| Modèle | Endurance ED Compact |
| Grossissement | Variable selon version (8x ou 10x typique) |
| Pupille de sortie | Calculable (diamètre objectif / grossissement) |
| Distance interpupillaire | Réglable via charnière |
| Dégagement oculaire | Réglable via œilletons rotatifs |
| Molette de mise au point | Oui, centrale |
| Réglage dioptrique | Oui, sur oculaire droit |
| Œilletons rotatifs | Oui, pour utilisateurs avec ou sans lunettes |
| Fixation pour trépied | Oui, avec adaptateur (non inclus) |
| Boucles de sangle | Oui, deux points d'attache |
| Sangle fournie | Oui |
| Caches de lentilles | Oui, avec boucle latérale pour sangle |
| Alimentation | Aucune (fonctionnement manuel) |
| Résistance à l'eau | Résiste à la condensation et aux projections, non immergeable |
| Nettoyage | Chiffon doux non pelucheux, alcool isopropylique si nécessaire |
| Range | Endroit sec |
| Garantie | À vie Hawke |
| Pièces détachées | Œilletons remplaçables sur certains modèles (Frontier APO, EDX, HDX) |
FOIRE AUX QUESTIONS - Endurance ED Compact Hawke
Questions des utilisateurs sur Endurance ED Compact Hawke
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jumelles au format PDF gratuitement ! Retrouvez votre notice Endurance ED Compact - Hawke et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Endurance ED Compact de la marque Hawke.
MODE D'EMPLOI Endurance ED Compact Hawke
La spécification de grossissement des jumelles est indiquée par le premier nombre de la description. Par exemple, des jumelles 10x42 présentent un pouvoir de grossissement 10x. C'est-à-dire que l'image visualisée est 10x plus grosse qu'à l'œil nu. Si un grossissement plus important agrandit l'image et la rend plus facile à voir, il réduit également le champ de vision et amplifie tout mouvement des jumelles. En général, on choisit un grossissement 8x ou 10x, mais un grossissement 12x est également disponible sur certains modèles.
02 | Lentille de l'objectif
Les lentilles de l'objectif se trouvent à l'extrémité avant des jumelles. La largeur de la lentille de l'objectif correspond au second nombre de la description des jumelles. Par exemple, des jumelles
10x42 possèdent une paire de lentilles mesurant chacune 42 mm de diamètre. Les lentilles plus larges assurent une meilleure transmission de la lumière et permettent d'obtenir une image plus claire. Une lentille plus grande permet d'utiliser les jumelles dans des conditions de faible luminosité.
03 | Champ de vision
Il s'agit de la largeur de vision des jumelles. Un champ de vision plus grand permet de visualiser une image plus large. Le champ de vision peut être mesuré en termes d'angle (degrés), ou via une distance déterminée. Par exemple, le champ de vision de jumelles 8x42 peut présenter une largeur de 142 m lorsque l'on regarde une image à une distance de 1 000 m. Cela équivaut à une largeur de 426 pieds lorsque l'on regarde une image à une distance de 1000 yards.
01 | Grossissement
02 | Lentille de l'objectif
04 | Pupille de sortie
Le diamètre de l'image visualisée lorsque l'œil est positionné au bon dégagement oculaire. La pupille de sortie est calculée en divisant le diamètre de la lentille de l'objectif par le grossissement des jumelles. Par exemple, pour des jumelles 10x42, il faut diviser le diamètre de la lentille de l'objectif de 42 mm par le pouvoir de grossissement de 10 pour obtenir 4,2 mm.

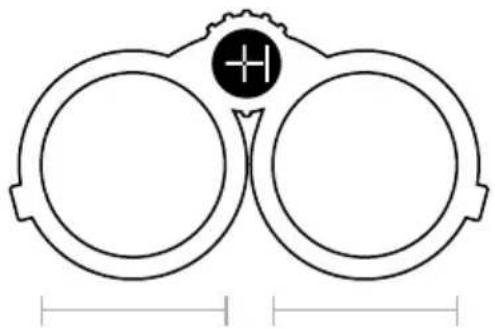

05 | Distance interpupillaire
Il s'agit de la distance entre les deux lentilles oculaires. Elle est mesurée du milieu d'une lentille à l'autre. La distance interpupillaire présente une certaine portée, car la distance varie en fonction de l'ouverture ou de la fermeture de la charnière des jumelles.
06 | Dégagement oculaire
La distance correcte devant séparer la pupille de la lentille oculaire. C'est à cette distance que l'on obtient la meilleure expérience visuelle. Toutes les jumelles Hawke sont équipées d'œilletons rotatifs réglables pour atteindre plus facilement le bon dégagement oculaire et pour profiter d'une expérience de visualisation confortable. (voir page 24)
07 | Mise au point rapprochée
La distance la plus proche possible à laquelle les jumelles peuvent être mises au point. Les jumelles présentant une capacité de mise au point rapprochée permettent de mieux voir les éléments proches tels que les insectes.

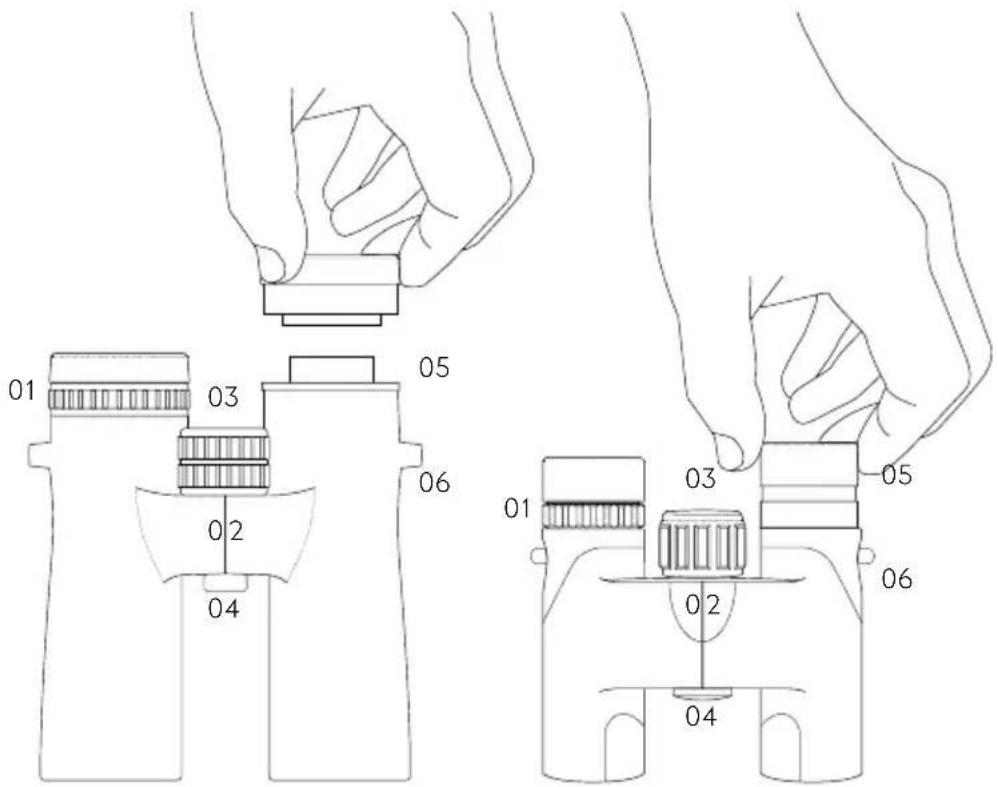

PIÈCES ET CARACTÉRISTIQUES MÉCANIQUES
01 | Dioptre
02 | Charnière
03 | Molette de mise au point
04 | Fixation pour trépied
05 | ⒺEilletons rotatifs / Oculaires amovibles coulissants à blocages*
06 | Boucles de sangle
*Œilletons Twist-off remplaçables disponibles sur Frontier APO, EDX et modèles HDX uniquement.


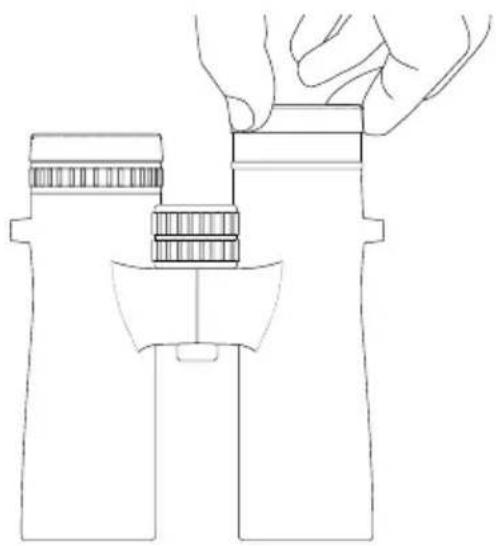

01 | Eilletons rotatifs
Les utilisateurs portant des lunettes ont généralement besoin de tourner les œilletons rotatifs vers le bas. Les utilisateurs ne portant pas de lunettes règlent les œilletons vers le haut pour un dégagement oculaire optimal.
02 | Réglage de la charnière
La distance entre les yeux varie d'une personne à l'autre. Pour un alignement parfait des yeux et des ouvertures des lentilles, maintenez les jumelles dans la position de visualisation normale et rapprochez ou éloignez les deux tubes l'un de l'autre jusqu'à obtenir un seul champ de vision clair.
01 et 02 | Mise au point des jumelles
- Réglez la molette dioptrique (01) en position centrale.
- Couvrez la lentille avant droite avec votre main et tournez la molette de mise au point (02) jusqu'à ce que l'image de l'oculaire gauche soit nette.
- Couvrez maintenant la lentille avant gauche avec votre main et tournez la molette dioptrique (01) jusqu'à ce que l'image soit nette.
- Les jumelles sont maintenant ajustées à vos yeux. Notez la valeur dioptrique de l'oculaire droit pour référence ultérieure.
03 | Fixation de la sangle
- Commencez par détacher complètement la sangle de la boucle.
- Passez une fois la sangle dans la boucle.
- Enfilez la sangle dans la boucle des jumelles prévue à cet effet, de bas en haut.
- Passez à nouveau la sangle dans la boucle, en passant sous la boucle d'origine.
- Répétez l'opération de l'autre côté et ajustez la longueur en fonction de vos préférences.
Notez que le cache de la lentille oculaire comporte également une boucle latérale permettant de faire passer la sangle si vous le souhaitez.
ENTRETIEN DES JUMELLES
- Veillez à replacer les caches sur les lentilles des jumelles après chaque utilisation.
- Nettoyez les lentilles à l'aide du chiffon fourni avec les jumelles ou à l'aide d'un chiffon doux non pelucheux.
- Enlevez les saletés en ajoutant une ou deux gouttes d'alcool isopropylique sur le chiffon.
- Rangez vos jumelles dans un endroit sec.
- N'essayez en aucun cas de nettoyer l'intérieur des jumelles ni de les démonter.
- Vos jumelles résistent à la condensation et à l'eau dans des conditions météorologiques normales. Cependant, elle ne sont pas conçues pour être immergées dans l'eau.
Les produits Hawke bénéficient de notre garantie à vie. Pour de plus amples détails et les conditions d'application ou pour déposer une prise en charge merci de consulter le site www.hawkeoptics.com/warranty ou contactez votre distributeur local.
Merci d'expédier la preuve d'achat avec votre produit lors de toute demande de réparation sous garantie. Vous pouvez désormais enregistrer votre achat sur www.hawkeoptics.com/registration
Les produits Hawke sont couverts et/ou bénéficient d'un brevet pour l'un ou plusieurs des designs, brevets suivants, voire bénéficient d'un dépôt de brevet - pour en savoir plus consultez www.hawkeoptics.com/ip
