561457 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur réseau 10/100/1000 Mbps, 16 ports Ethernet, non manageable
Utilisation	Idéal pour les petites et moyennes entreprises, connectivité réseau fiable pour ordinateurs, imprimantes et autres périphériques
Maintenance et réparation	Vérification régulière des connexions, mise à jour du firmware si disponible, nettoyage des ports pour éviter l'accumulation de poussière
Sécurité	Fonctionnalités de sécurité de base, recommandation d'utiliser un pare-feu externe pour une protection accrue
Informations générales	Dimensions : 440 x 180 x 44 mm, poids : 1.5 kg, alimentation : externe, garantie : 2 ans

FOIRE AUX QUESTIONS - 561457 Intellinet

Comment réinitialiser le commutateur Intellinet 561457 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants LED clignotent, puis relâchez-le.

Pourquoi mon commutateur Intellinet 561457 ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de changer de prise ou d'utiliser un autre câble d'alimentation.

Comment connecter des appareils au commutateur Intellinet 561457 ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports LAN du commutateur. Assurez-vous que les câbles sont bien enfoncés dans les ports.

Comment savoir si un port du commutateur est défectueux ?

Vérifiez les voyants LED de chaque port. Si un voyant est éteint alors qu'un appareil est connecté, essayez de changer de câble ou de connecter un autre appareil pour diagnostiquer le problème.

Le commutateur Intellinet 561457 prend-il en charge PoE ?

Non, le commutateur Intellinet 561457 ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devez utiliser une source d'alimentation séparée pour les appareils qui en nécessitent.

Quel est le nombre maximum d'appareils que je peux connecter au commutateur ?

Le commutateur Intellinet 561457 dispose de plusieurs ports, généralement 5 ou 8, permettant de connecter ce nombre d'appareils. Assurez-vous de vérifier le modèle exact pour le nombre de ports.

Comment configurer le commutateur Intellinet 561457 sur mon réseau ?

Le commutateur est un appareil plug-and-play, ce qui signifie qu'il n'y a pas de configuration nécessaire. Branchez-le et connectez vos appareils pour qu'ils fonctionnent immédiatement.

Que faire si le commutateur chauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Si la chaleur persiste, débranchez-le et laissez-le refroidir avant de le remettre sous tension.

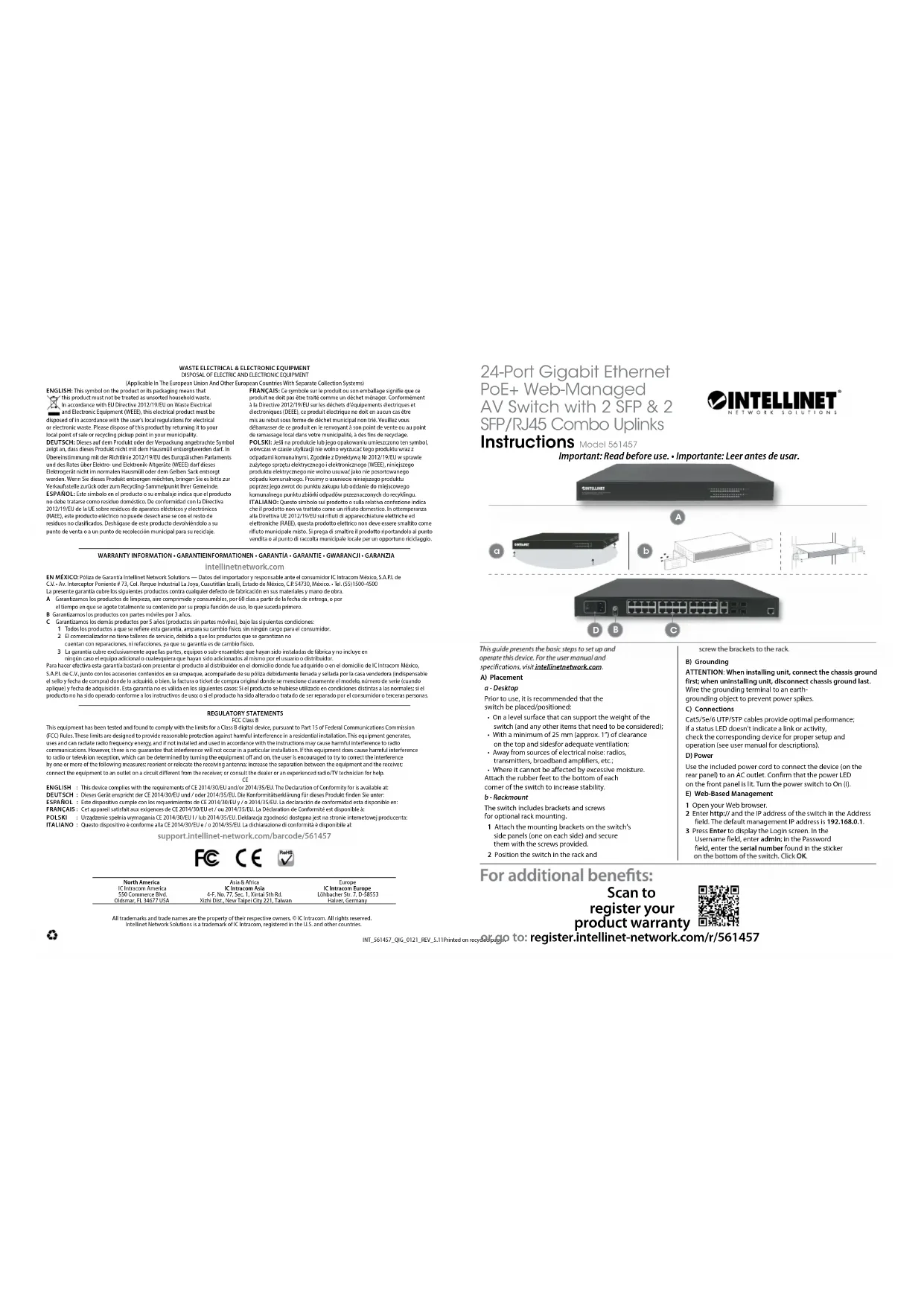

MODE D'EMPLOI 561457 Intellinet

• Sur une surface plane qui peut supporter son poids (et celui d’autres objets);

• Ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante;

• Loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.);

• Loin des environnements humides. Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité. b - Montage en rack Le commutateur inclut des équerres et vis pour un montage en rack optionnelle : 1 Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l’aide des vis fournies. 2 Positionnez le commutateur en rack et vissez les équerres au rack. B) Vis de châssis/Mise à la terre ATTENTION : lors de l’installation de l’unité, connectez d’abord la borne de mise à la terre du châssis ; lors de la désinstallation de l’unité, déconnectez la borne de mise à la terre du châssis en dernier. Câblez la borne de mise à la terre à un objet de mise à la terre pour éviter les pointes de tension. C) Connexions Des câbles Cat5/5e/6 UTP/STP garantissent des performances optimales; si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant (voir le guide d’utilisation pour les descriptions). D) Alimentation Connectez le cordon d’alimentation à l’appareil et à une prise de courant. Vérifiez que le DEL PWR sur le panneau avant est allumé. Mettez l’interrupteur sur Marche (I). E) Base de la Gestion Web 1 Ouvrez votre navigateur Web. 2 Entrez http:// et l’adresse IP du commutateur dans le champ Adresse. L’adresse IP par défaut de gestion est 192.168.0.1. 3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisa teur, entrez admin ; dans le champ Mot de passe, saisissez le numéro de série figurant sur l’autocollant qui se trouve au bas de l’interrupteur. Cliquez sur OK. POLSKI: Przełącznik AV Gigabit Ethernet PoE+ z 24 portami, zarządzany przez Internet przy pomocy 2 złączy SFP i 2 złączy SFP/RJ45 Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia. Instrukcja obsługi i specyfikacja produktu dostępne na stronie intellinetnetwork.com. Zarejestruj produkt na register.intellinet-network.com/r/561457 lub zeskanuj znajdujący się na pokrywie kod QR. A) Umiejscowienie a - Instalacja pulpitu Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:
