30.3072.01.90 - Thermomètre TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre radio-piloté avec capteur extérieur sans fil
Marque	TFA
Modèle	30.3072.01.90
Dimensions station de base	69 x 30 (49) x 155 mm
Poids station de base	112 g
Dimensions émetteur extérieur	48 (54) x 26 (44) x 129 (135) mm
Poids émetteur extérieur	62 g
Alimentation station de base	2 piles 1,5 V AA (non incluses)
Alimentation émetteur	2 piles 1,5 V AA (non incluses, alcalines recommandées)
Plage de température intérieure	0 °C à 50 °C
Plage de température extérieure	-40 °C à 60 °C
Résolution	0,1 °C
Précision	±1 °C (0 à 50 °C) ; ±1,5 °C au-delà
Fréquence de transmission	433 MHz
Portée de transmission	Environ 100 m (champ libre)
Nombre d'émetteurs max.	3
Horloge	Radio-pilotée DCF, réglage manuel possible
Fonctions	Température intérieure/extérieure, valeurs max/min avec heure/date, 3 canaux, changement auto de canal
Entretien et nettoyage	Chiffon doux et humide ; pas de solvants ni abrasifs
Sécurité	Ne pas exposer à l'humidité (station base), émetteur résiste aux éclaboussures ; piles hors de portée des enfants
Pièces détachées et réparabilité	Piles remplaçables ; appareil non réparable par l'utilisateur
Informations générales	Certifié CE ; conforme UE ; recyclage via DEEE

FOIRE AUX QUESTIONS - 30.3072.01.90 TFA

Comment installer le thermomètre ?

Insérez d'abord les piles dans l'émetteur (canal 1 par défaut), puis dans la station de base. Placez les appareils à environ 1,5 m l'un de l'autre. La station de base cherche automatiquement le signal de l'émetteur et l'heure DCF. Consultez la section 5 de la notice.

Que faire si l'affichage extérieur montre « - -,- » ?

Cela signifie que la réception de l'émetteur a échoué. Vérifiez les piles de l'émetteur, réduisez la distance, éloignez les sources de parasites, ou effectuez une recherche manuelle en appuyant sur la touche + / CHANNEL de la station de base pendant 3 secondes.

Comment régler l'heure manuellement si le signal DCF n'est pas reçu ?

Maintenez la touche SET/MAX/MIN enfoncée pendant 3 secondes. Réglez d'abord DCF ON/OFF sur OFF, puis réglez l'heure, les minutes, la date. Validez avec SET. Si DCF est ON, l'heure manuelle sera écrasée après réception du signal.

Comment afficher les températures maximales et minimales ?

Appuyez plusieurs fois sur la touche SET/MAX/MIN en mode normal. L'écran affiche successivement : MAX intérieur, MIN intérieur, MAX extérieur, MIN extérieur, avec l'heure et la date de mémorisation. Un appui supplémentaire retourne en mode normal.

Comment réinitialiser les valeurs max/min ?

Manuellement : lorsque les valeurs max/min sont affichées, maintenez la touche SET/MAX/MIN enfoncée. Les valeurs sont effacées et remplacées par les valeurs actuelles. Automatiquement : activez AUTO ON dans les réglages ; les valeurs se réinitialisent chaque jour à minuit.

Puis-je utiliser des piles rechargeables ?

Oui, mais la notice recommande des piles alcalines de 1,5 V. Les piles rechargeables ont généralement une tension de 1,2 V, ce qui peut réduire l'autonomie ou causer des dysfonctionnements. Utilisez de préférence des piles neuves non rechargeables.

Comment ajouter un deuxième émetteur extérieur ?

Réglez l'interrupteur dans le compartiment à piles du nouvel émetteur sur le canal 2 ou 3. Insérez les piles. Sur la station de base, appuyez sur + / CHANNEL pour sélectionner le canal correspondant, puis maintenez la touche enfoncée 3 secondes pour effacer l'ancien enregistrement. Appuyez sur la touche TX de l'émetteur pour transmettre les données.

Que signifie le symbole DCF sur l'écran ?

Le symbole DCF clignote pendant la recherche du signal radio de l'horloge atomique de Francfort (77,5 kHz). Lorsqu'il est fixe, l'heure radio est synchronisée. Si absent, la réception est désactivée ou a échoué. Vous pouvez activer/désactiver DCF dans les réglages.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et légèrement humide. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Protégez la station de base de l'humidité. L'émetteur résiste aux éclaboussures mais n'est pas étanche.

Que faire si l'écran reste vide ?

Vérifiez la polarité des piles (respectez +/-). Si les piles sont usées, remplacez-les par des neuves. Si le problème persiste, retirez les piles, attendez quelques minutes puis réinsérez-les. En dernier recours, contactez le vendeur.

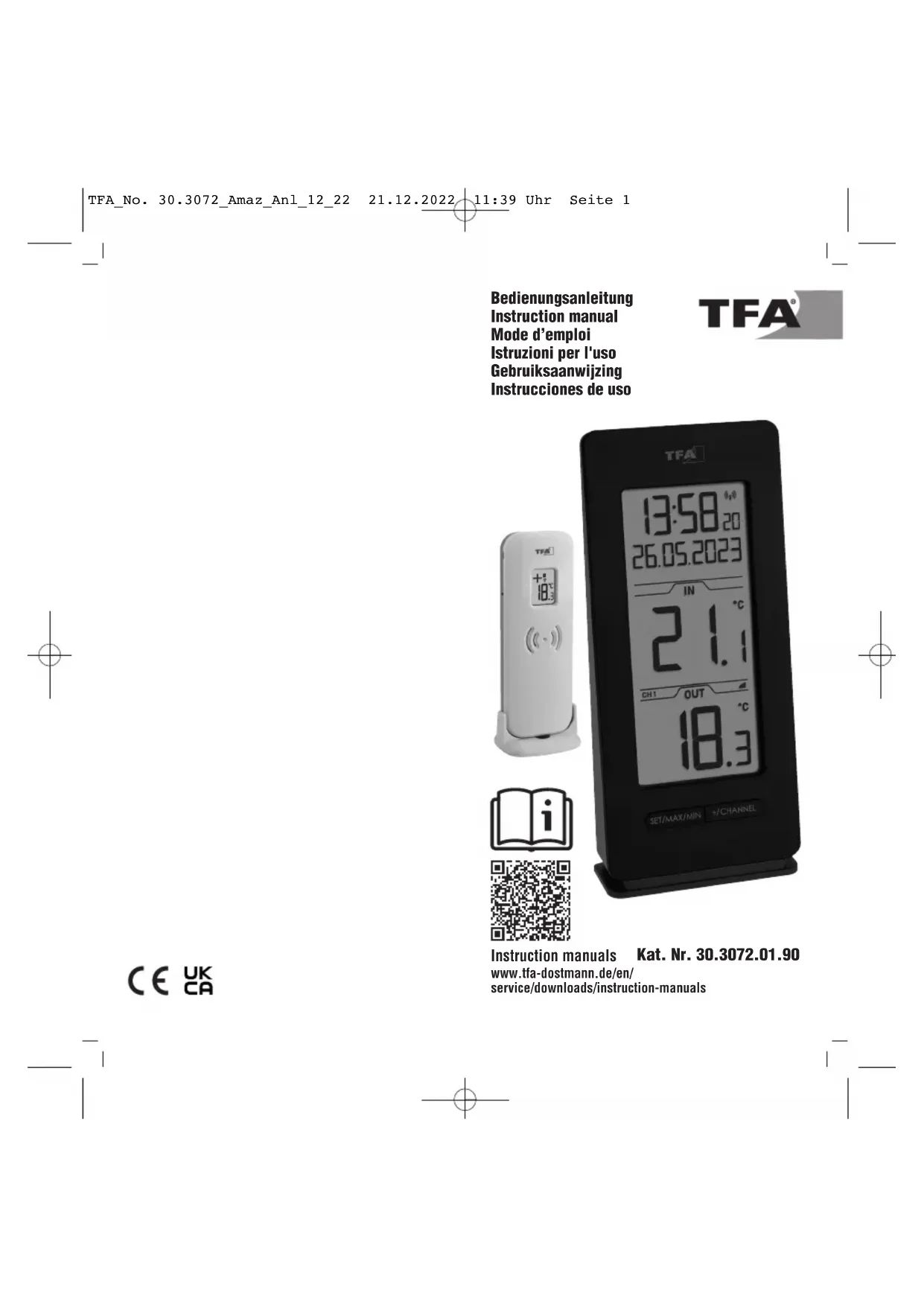

MODE D'EMPLOI 30.3072.01.90 TFA

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
- Le mode d'emploi est joint à l'appareil ou peut être téléchargé à l'adresse suivante www.tfa-dostmann.de/en/service/downloads/instruction-manuals
- N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.
- En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
- Suivez bien toutes les consignes de sécurité !
- Conservez soigneusement le mode d'emploi !

①

Thermomètre radio-piloté

1. Contenu de la livraison

• Thermomètre radio-piloté (station de base)
- Émetteur (réf. 30.3250.02)
- Mode d'emploi

2. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Température extérieure sans fil de jusqu'à 3 émetteurs (max. 100 m)
• Affichage de la température intérieure
• Valeurs maximales et minimales indiquant l'heure et la date de la mémorisation avec actualisation manuelle ou automatique
• Horloge radio-pilotée avec affichage de la date
• Peut être posé sur une surface plane ou fixé au mur

3. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus.
• N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.

AVERTISSEMENT

• Placez vos appareils et les piles hors de la portée des enfants.
• Les petites pièces peuvent être avalées par les enfants (moins de trois ans).
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion!
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. Veillez à la bonne polarité des piles. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.

Thermomètre radio-piloté

- Retirez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée. Évitez tout contact de la peau, des yeux et des muqueuses avec le liquide des piles. En cas de contact, rincez immédiatement les zones concernées à l'eau et consultez un médecin.

ATTENTION

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• La station de base ne peut être utilisée qu'à l'intérieur. Protégez l'appareil contre l'humidité !
• L'émetteur résiste aux éclaboussures d'eau mais il n'est pas étanche.

4. Composants

Station de base (récepteur)

A : Affichage (Fig. 1) :

A 1 : Horloge
A 2 : Symbole du signal DCF
A 3 : Symbole de réinitialisation automatique des valeurs minimales et maximales
A 4 : Secondes
A 5 : Date
A 6 : Symbole de pile faible pour la station de base
A 7 : Température ambiante
A 8 : Symbole de réception pour l'émetteur
A 9 : Symbole de pile faible pour l'émetteur
A 10 : Température extérieure
A 11 : Indicateur MAX/MIN
A 12 : Symbole pour le changement de canal automatique
A 13 : Numéro de canal

B: Touches (Fig. 1):

B 1: Touche SET/MAX/MIN

B 2: Touche +/CHANNEL

C : Boîtier (Fig. 2) :

C 1 : Œillet de suspension

Thermomètre radio-piloté

C 2 : Compartiment à piles
C 3 : Pied (rabattable)

Émetteur

D : Affichage (Fig. 3) :

D 1 : Canal 1/2/3
D 2 : Signal de transmission
D 3 : Symbole de pile faible pour l'émetteur
D 4 : Température extérieure

E : Boîtier (Fig. 4) :

E 1 : Compartiment à piles
E 2 : Support pour suspension ou pour placement sur une surface plane
E 3 : Renfoncements pour le support pour le montage mural

F : Touches (dans le compartiment à piles) (Fig. 4) :

F 1 : Touche TX
F 2 : Interrupteur 1 2 3 pour la sélection du canal

5. Mise en service

5.1 Insertion des piles

• Déposez les appareils sur une table à une distance d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources parasites (appareils électroniques ou appareils radio).
• Ouvrez le compartiment à piles de l'émetteur et insérez deux nouvelles piles de type 1,5 V AA en respectant la polarité +/-. Tous les segments s'allument brièvement. La température apparaît sur l'écran. L'interrupteur est réglé sur le canal 1.
  • Refermez le compartiment à piles.
• Retirez le film de protection de l'écran de la station de base.
• Ouvrez le compartiment à piles de la station de base.
• Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-. Tous les segments s'allument brièvement. Sur l'écran apparaît la température ambiante.
  • Refermez le compartiment à piles.

5.2 Réception de l'émetteur extérieur

- La station de base cherche la température extérieure et le symbole de réception clignote.

Thermomètre radio-piloté

• Lorsque la réception du signal a abouti, la température extérieure et le symbole de réception sont affichés en continu sur l'écran de la station de base.
• Si la température extérieure n'est pas reçue, « - -,- » reste affiché en continu. Contrôlez les piles et effectuez une nouvelle tentative.
• Vous pouvez activer manuellement la réception. Appuyez sur la touche +/-CHANNEL de la station de base pendant trois secondes. Le symbole de réception clignote.
• Appuyez sur la touche TX dans le compartiment à piles de l'émetteur. Le transfert des données est immédiat et en cas de réception correcte, la température extérieure sera affichée sur l'écran de la station de base.

5.3 Réception du signal DCF

• Après la réception des valeurs extérieures, l'horloge cherche le signal radio et le symbole de réception DCF clignote.
• En cas de réception correcte après 3-10 minutes, l'heure radio, la date et le symbole de réception DCF sont affichés en continu sur l'écran.
• La réception du signal DCF a lieu automatiquement tous les jours à 1h00, 2h00 et 3h00 du matin. Au cas où la réception aurait échoué, un nouvel essai de réception sera effectué à 4h00 et 5h00 jusqu'à ce qu'il réussisse.
• Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement.
• L'horloge fonctionne comme une horloge à quartz normale (voir : « Réglages manuels »).

Consignes pour la réception de l'heure radio

- La transmission de l'heure radio s'effectue via une horloge atomique près de Francfort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d'environ 1 500 km. Votre horloge radio-pilotée reçoit le signal, le convertit et affiche l'heure précise. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également automatiquement.

Thermomètre radio-piloté

- La nuit, les perturbations s'affaiblissent en règle générale. Une seule réception par jour suffit pour maintenir d'éventuels écarts en dessous d'1 seconde. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre.

6. Utilisation

6.1 Réglages manuels

• Maintenez la touche SET/MAX/MIN appuyée pendant trois secondes pour accéder au mode de réglage.
• La première valeur réglable clignote sur l'écran.
• Utilisez la touche + / CHANNEL pour effectuer le réglage souhaité.

• Appuyez sur la touche SET/MAX/MIN pour confirmer le réglage et passer à la valeur suivante.
  • L'ordre est le suivant :

• Réception de l'heure radio DCF ON/OFF (par défaut : DCF ON)

• Fuseau horaire -12/+12 (par défaut : DCF 00H)
• Heures, minutes
• Année, mois, jour
• Réinitialisation automatique des valeurs maximales et minimales ON/OFF (par défaut : AUTO OFF MAX MIN)

- Maintenez la touche +/-CHANNEL appuyée au cours d'un mode de réglage pour parvenir à l'affichage rapide. L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 20 secondes.

6.1.1 Réception DCF

• Par défaut, la réception DCF est activée (DCF ON) et après une réception réussie du signal DCF, aucun réglage manuel de l'heure n'est nécessaire.
• Si la réception est désactivée (DCF OFF), l'heure et la date doivent être réglées manuellement. Aucun fuseau horaire n'apparaît.
• Lorsque la réception du signal DCF est activée et a abouti, l'heure ajustée manuellement sera remplacée par l'heure radio.

6.1.2 Réglage du fuseau horaire

- En mode de réglage, vous pouvez régler la correction du fuseau horaire.

Thermomètre radio-piloté

- Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l'heure DCF (par exemple : +1 = une heure plus tard).

6.1.3 Réinitialisation automatique des valeurs maximales et minimales

• En mode de réglage, vous pouvez activer (AUTO ON) ou désactiver (AUTO OFF) la réinitialisation automatique des valeurs maximales et minimales.
• Lorsque la réinitialisation automatique est activée, le symbole AUTO apparaît sur le côté de l'affichage de l'heure actuelle
• Les valeurs maximales et minimales sont réactualisées chaque jour automatiquement à minuit 00.00 h.

6.2 Fonction maximum/minimum

6.2.1 Affichage des valeurs maximales et minimales

• Appuyez plusieurs fois sur la touche SET/MAX/MIN en mode normal.
• Les valeurs maximales (MAX) et minimales (MIN) depuis la dernière réactualisation s'affichent, indiquant l'heure et la date de mémorisation.
• L'ordre est le suivant : température intérieure (MAX), température intérieure (MIN), température extérieure (MAX), température extérieure (MIN).
• Appuyez une nouvelle fois sur la touche SET/MAX/MIN afin de retourner en mode normal.
• L'appareil quittera automatiquement le mode si aucune touche n'est utilisée pendant un certain temps.

6.2.2 Réinitialisation des valeurs maximales et minimales

a) Réinitialisation manuelle

- Maintenez la touche SET/MAX/MIN appuyée pendant sur l'écran apparaissent les valeurs maximales ou minimales. Les valeurs mesurées seront effacées séparément et remplacées par les valeurs actuelles.

b) Réinitialisation automatique

- Condition préalable : la réinitialisation automatique est activée dans le mode de réglage (AUTO ON). Le symbole AUTO apparaît sur l'écran.

Thermomètre radio-piloté

• Les valeurs maximales et minimales sont réactualisées chaque jour automatiquement à minuit 00.00 h.
• Une réinitialisation manuelle intermédiaire est toujours possible.

7. Assemblage

• Si vous installez l'émetteur à l'extérieur, choisissez un emplacement à l'ombre et protégé de la pluie. Un ensoleillement direct fausse la mesure et une humidité continue use les composants électroniques inutilement.
• Avant l'installation finale, assurez-vous que les valeurs mesurées sont transmises de l'émetteur au lieu d'installation souhaité à la station de base dans le salon.
• N'utilisez pas la station de base à proximité immédiate d'un chauffage, d'autres sources de chaleur ou exposé aux rayons directs du soleil.
• Évitez de la placer à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil). Si les murs sont massifs, en particulier s'ils comportent des parties métalliques, la portée d'émission (max. 100 m) peut se trouver réduite considérablement.

8. Remplacement des piles

• Dès que le symbole de la pile correspondante apparaît à l'écran, veuillez changer les piles de la station de base ou de l'émetteur.
• Attention : il faut rétablir le contact entre l'émetteur et le récepteur après le remplacement des piles - il faut donc toujours recommencer la mise en service des deux appareils ou bien lancer la recherche manuellement.

9. Émetteurs supplémentaires (optionnel)

• Si vous désirez raccorder plusieurs émetteurs, sélectionnez un canal différent pour chaque émetteur à l'aide de l'interrupteur 1/2/3 dans le compartiment à piles de l'émetteur. Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-. Mettez alors la station de base en service ou bien démarrez manuellement la recherche de l'émetteur :
• Appuyez sur la touche + / CHANNEL et sélectionnez l'émetteur correspondant.
• Maintenez la touche + / CHANNEL appuyée pendant trois secondes. L'émetteur enregistré (canal) est effacé.

Thermomètre radio-piloté

• Appuyez sur la touche TX dans le compartiment à piles de l'émetteur correspondant. Le transfert des données est immédiat.
• La température extérieure et le numéro de canal apparaissent sur l'écran de la station de base. Si vous avez plus d'un émetteur, vous pouvez appuyer sur la touche +/-CHANNEL de la station de base pour passer des canaux 1 à 3.
• Il est possible également de régler un changement de canal automatique. Après l'enregistrement du dernier émetteur (1 à 3), appuyez pour cela de nouveau sur la touche + / CHANNEL , le symbole circulaire de changement automatique de canal apparaît. Appuyez de nouveau sur la touche + / CHANNEL pour arrêter la fonction.
• Appuyez plusieurs fois sur la touche SET/MAX/MIN pour afficher les valeurs maximales et minimales de température sur le canal actuellement sélectionné.
• Après la mise en service des émetteur extérieurs, replacez soigneusement les couvercles des compartiments à piles.

10. Dépannage

Problème Solution

Aucun affichage sur → Contrôlez la bonne polarité la station de base/ des piles émetteur → Changez les piles

Pas de réception → Aucun émetteur installé d'émetteur → Recherche manuelle Affichage « - - . - » de l'émetteur

→ Vérifiez les piles de l'émetteur (utilisez uniquement des piles/batteries rechargeables d'une tension de 1,5 V !)
→ Remettez l'émetteur et la de base en service, conformément aux instructions
→ Sélectionnez une autre position pour l'émetteur et la station de base
→ Modifiez la distance entre l'émetteur et la station de base
→ Éliminez les sources parasites

Pas de réception DCF → Activez la réception radio DCF dans le mode de réglage (ON)

Thermomètre radio-piloté

→ Attendez la réception du signal de nuit
→ Changez de lieu (perturbation)
→ Remettez l'appareil en service, conformément aux instructions
→ Réglez l'heure manuellement

Affichage incorrect → Changez les piles

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté.

11. Traitement des déchets

Ce produit et son emballage ont été fabriqués avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés. Cela permet de réduire les déchets et de protéger l'environnement.

Éliminez les emballages de manière respectueuse de l'environnement par le biais des systèmes de collecte établis.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Mise au rebut de l'appareil électrique

Retirez de l'appareil les piles et les batteries rechargeables qui ne sont pas installées de façon permanente et jetez-les séparément. Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

Thermomètre radio-piloté

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques. La collecte est gratuite. Respectez les réglementations en vigueur !

Élimination des piles

Les piles et les batteries rechargeables ne doivent pas être jetées dans les détritus ménagers. Elles contiennent des polluants qui peuvent nuire à l'environnement et à la santé si elles sont éliminées de manière inappropriée. En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et batteries rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. La collecte est gratuite.

Les métaux lourds sont désignés comme suit : Cd = cadmium, Hg = mercure, Pb = plomb.

12. Caractéristiques techniques

Station de base

Alimentation Piles 2 x 1,5 V AA(non incluses)
Plage de mesure température 0°C ... 50°C
Résolution 0,1°C
Précision	±1°C
Dimensions du boîtier 69 x 30 (49) x 155 mm
Poids 112 g (appareil seulement)

Émetteur extérieur

Alimentation Piles 2 x 1,5 V AA(non incluses)Nous recommandons des piles alcalines

Plage de mesure température -40°C ...60°C

Thermomètre radio-piloté
F

Résolution 0,1°C

Précision ±1 °C (de 0 à 50°C), ±1,5°C au-delà

Rayon d'action env. 100 mètres(champ libre)

Fréquence de transmission 433 MHz

Puissance de fréquenceradio maximale transmise < 10mW

Dimensions du boîtier 48 (54) x 26 (44)x 129 (135) mm

Poids 62 g (appareil seulement)

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UE

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.3072 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de

5.1 Inserire le batterie
