BEDIENUNGSANLEITUNG 30.3072.01.90 TFA

TFA_No. 30.3072_Amaz_Anl_12_22 21.12.2022 11:39 Uhr Seite 1

Bedienungsanleitung Instruction manual Mode d'emploi Istruzioni per l'uso Gebruiksaanwijzing Instrucciones de uso

TFA®

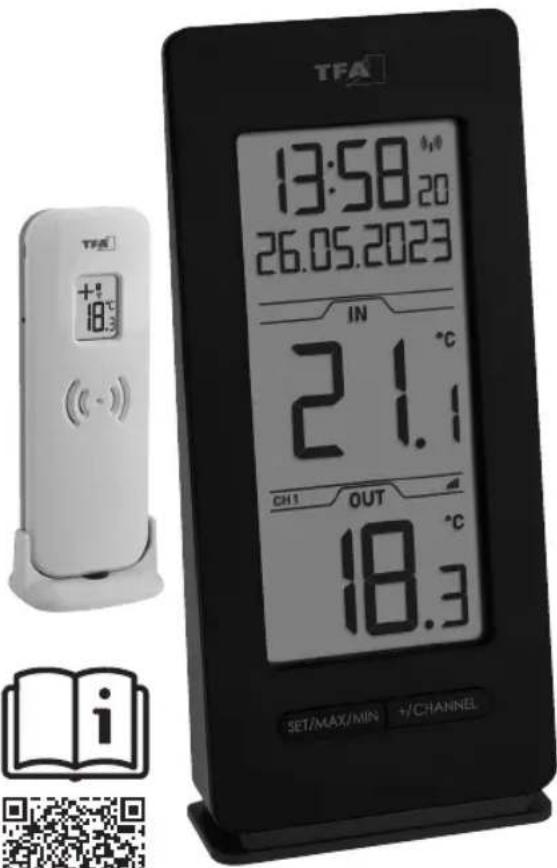

TFA 13:58 0,0 20 26.05.2023 IN 21.1 CH1 OUT 18.3 SET/MAX/MIN +/-CHANNEL

Instruction manuals Kat. Nr. 30.3072.01.90

www.tfa-dostmann.de/en/

D Bedienungsanleitung

GB Instruction manual

D

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
  Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/ service/downloads/anleitungen
• Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie die Bedienungsanleitung gut auf!

GB

• Funk-Thermometer (Basisstation)
• Außensender (Kat.-Nr. 30.3250.02)
• Bedienungsanleitung

2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Außentemperatur über bis zu 3 kabellose Außensen- der (max. 100 m)
  • Anzeige der Innentemperatur
• Höchst- und Tiefstwerte unter Angabe von Uhrzeit und Datum der Speicherung mit manueller oder automatischer Rückstellung
• Funkuhr mit Datum
  • Zum Aufstellen oder an die Wand hängen

3. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
• Verwenden Sie das Produkt nicht anders, als in dieser Bedienungsanleitung dargestellt wird.

WARNUNG

• Halten Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern.
• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.

Funk-Thermometer

- Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Wasser und suchen Sie einen Arzt auf.

ACHTUNG

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Die Basisstation ist nur für den Betrieb in Innenräumen geeignet. Vor Feuchtigkeit schützen!
• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht.

4. Bestandteile

Basisstation (Empfänger)

A: Display (Fig. 1):

A 1: Uhrzeit
A 2: DCF-Funkempfangssymbol
A 3: Symbol für automatische Rückstellung der maximalen und minimalen Werte
A 4: Sekunden
A 5: Datum
A 6: Batteriesymbol für die Basisstation
A 7: Innentemperatur
A 8: Empfangssymbol für den Sender
A 9: Batteriesymbol für den Sender
A 10: Außentemperatur
A 11: Max.-Min.-Indikator
A 12: Symbol für automatischen Kanalwechsel
A 13: Kanalnummer

B: Tasten (Fig. 1):

B 1: SET/MAX/MIN Taste

B 2: +/CHANNEL Taste

Funk-Thermometer

C: Gehäuse (Fig. 2):

C 1: Aufhängeöse
C 2: Batteriefach
C 3: Ständer (abnehmbar)

Sender

D: Display (Fig. 3):

D 1: Kanal 1/2/3
D 2: Übertragungssignal
D 3: Batteriesymbol für den Sender
D 4: Außentemperatur

E: Gehäuse (Fig. 4):

E 1: Batteriefach
E 2: Halter zur Wandmontage oder Tischaufstellung
E 3: Fixierpunkte für den Halter bei Wandmontage

F: Tasten im Batteriefach (Fig. 4):

F 1: TX Taste
F 2: 1 2 3 Schiebeschalter zur Kanalauswahl

5. Inbetriebnahme

5.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Öffnen Sie das Batteriefach des Außensenders und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein. Alle LCD-Segmente werden kurz angezeigt. Die Temperatur erscheint auf dem Display. Der Schiebeschalter ist auf Kanal 1 eingestellt.
• Schließen Sie das Batteriefach wieder.
• Ziehen Sie die Schutzfolie vom Display der Basisstation.
• Öffnen Sie das Batteriefach der Basisstation.
• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein. Alle Segmente werden kurz angezeigt. Die Innentemperatur erscheint auf dem Display.
• Schließen Sie das Batteriefach wieder.

5.2 Empfang des Außensenders

• Die Basisstation versucht nun, die Außentemperatur zu empfangen und das Empfangssymbol blinkt.

Funk-Thermometer

• Bei erfolgreichem Empfang werden die Außentemperatur und das Empfangssymbol ständig auf dem Display der Basisstation angezeigt.
• Wird die Außentemperatur nicht empfangen, bleibt „--“ auf dem Display der Basisstation stehen. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch.
• Sie können den Funkempfang auch manuell aktivieren. Halten Sie die + / CHANNEL Taste auf der Basisstation für drei Sekunden gedrückt. Das Funkempfangssymbol für den Außensender blinkt.
• Drücken Sie nun die TX Taste im Batteriefach des Senders. Die Übertragung der Daten erfolgt sofort und bei erfolgreichem Empfang wird die Außentemperatur auf der Basisstation angezeigt.

5.3 Empfang des Funkuhrsignals

• Nach dem Empfang der Außenwerte versucht die Uhr nun, das Funkuhrsignal zu empfangen und das DCF-Funkempfangszeichen blinkt.
• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum und das DCF-Funkempfangszeichen ständig im Display angezeigt.
• Der DCF-Funkempfang findet täglich automatisch um 1:00, 2:00 und 3:00 Uhr morgens statt. War der Funkempfang nicht erfolgreich, so finden um 4:00 und 5:00 Uhr früh weitere Funkempfangsversuche statt.
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.
• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen“).

Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.
• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren.

Funk-Thermometer

6. Bedienung

6.1 Manuelle Einstellungen

• Halten Sie die SET/MAX/MIN Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.
• Der erste einstellbare Wert blinkt im Display.
• Machen Sie mit der + / CHANNEL Taste die gewünschte Einstellung.
• Durch Drücken der SET/MAX/MIN Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt:
- DCF Empfang ON/OFF (Voreinstellung: DCF ON)
- Zeitzone -12/+12 (Voreinstellung: DCF 00H)
- Stunden, Minuten
– Jahr, Monat, Tag
- Automatische Zurückstellung der maximalen und minimalen Werte ON/OFF (Voreinstellung: AUTO OFF MAX MIN)

- Halten Sie die + / CHANNEL Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellauf. Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

6.1.1 DCF Empfang

• Standardgemäß ist der DCF-Empfang aktiviert (DCF ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Zeiteinstellung erforderlich.
• Bei deaktiviertem Empfang (DCF OFF) müssen Sie Uhrzeit und Datum manuell einstellen. Es erscheint keine Zeitzone.
• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

6.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonen-korrektur vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

Funk-Thermometer

6.1.3 Automatische Zurückstellung der maximalen und minimalen Werte

• Im Einstellungsmodus können Sie die automatische Zurückstellung der maximalen und minimalen Werte aktivieren (AUTO ON) oder deaktivieren (AUTO OFF).
• Bei aktivierter automatischer Zurückstellung erscheint im Display neben der aktuellen Uhrzeit das Symbol AUTO.
• Alle Maxima- und Minimawerte werden dann täglich automatisch um 0.00 h zurückgestellt.

6.2 Maximum/Minimum-Funktion

6.2.1 Anzeige der Höchst- und Tiefstwerte

• Drücken Sie wiederholt die SET/MAX/MIN Taste im Normalmodus.
• Es erscheinen die Höchstwerte (MAX) und Tiefstwerte (MIN) seit der letzten Rückstellung unter Angabe von Zeit und Datum der Speicherung.
• Die Reihenfolge ist wie folgt: Innentemperatur (MAX), Innentemperatur (MIN), Außentemperatur (MAX), Außentemperatur (MIN).
• Drücken Sie die SET/MAX/MIN Taste noch einmal, um in den Normalmodus zurückzukehren.
• Das Gerät verlässt auch automatisch den Höchst- und Tiefstwerte -Modus, wenn keine Tasten gedrückt werden.

6.2.2 Zurückstellung der Höchst- und Tiefstwerte a) Manuelle Zurückstellung

- Drücken und halten Sie die SET/MAX/MIN Taste, während die maximalen oder minimalen Werte angezeigt werden. Die Werte werden einzeln gelöscht und auf den aktuellen Wert zurückgesetzt.

b) Automatische Zurückstellung

• Voraussetzung: Im Einstellmodus ist die automatische Zurückstellung aktiviert (AUTO ON). Im Display erscheint das Symbol AUTO.
• Alle Maxima- und Minimawerte werden täglich automatisch um 0.00 h zurückgestellt.
• Eine zwischenzeitliche manuelle Rückstellung ist weiterhin möglich.

Funk-Thermometer

7. Montage

• Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig.
• Stellen Sie vor der endgültigen Montage sicher, dass eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation im Wohnraum stattfindet.
• Betreiben Sie die Basisstation nicht in unmittelbarer Nähe der Heizung, anderer Hitzequellen oder in direkter Sonneneinstrahlung.
• Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone). Bei massiven Wänden, insbesondere mit Metallteilen, kann sich die Sendereichweite (max. 100 m) erheblich reduzieren.

8. Batteriewechsel

• Sobald das entsprechende Batteriesymbol im Display erscheint, wechseln Sie bitte die Batterien der Basisstation bzw. des Senders.
• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wiederhergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Außensendersuche starten.

9. Zusätzliche Außensender (optional erhältlich)

• Wenn Sie mehrere Außensender anschließen wollen, wählen Sie mit dem 1/2/3 Schiebeschalter im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal aus. Legen Sie dann zwei neue Batterien 1,5 V AA polrichtig ein. Nehmen Sie die Basisstation anschließend in Betrieb oder starten Sie die manuelle Sendersuche:
• Wählen Sie mit der + / CHANNEL Taste den gewünschten Sender aus.
• Halten Sie die + / CHANNEL Taste für drei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht.
• Drücken Sie nun die TX Taste im Batteriefach des entsprechenden Senders. Die Übertragung der Daten erfolgt sofort.

Funk-Thermometer

• Die Außentemperatur und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Außensender angeschlossen haben, können Sie mit der +/CHANNEL Taste auf der Basisstation zwischen den Kanälen 1 bis 3 wechseln.
• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der + / CHANNEL Taste das Kreissymbol für automatischen Kanalwechsel. Drücken Sie die + / CHANNEL Taste noch einmal, um die Funktion auszuschalten.
• Drücken Sie wiederholt die SET/MAX/MIN Taste, um die maximalen und minimalen Temperaturwerte des aktuell ausgewählten Kanals abzurufen.
• Nach erfolgreicher Inbetriebnahme der Außensender schließen Sie das Batteriefach wieder sorgfältig.

10. Fehlerbeseitigung Problem Lösungen

Keine Anzeige auf → Batterien polrichtig einlegen der Basisstation/ → Batterien wechseln auf dem Sender

Kein Senderempfang → Kein Außensender installiert Anzeige „-.--” → Manuelle Sendersuche starten→ Batterien des Außensenders prüfen (nur Batterien/Akkus mit 1,5V Spannung verwenden!)→ Neuinbetriebnahme von Außensender und Basisstation gemäß Bedienungsanleitung→ Anderen Aufstellort für Außensender und/oder Basisstation wählen→ Abstand zwischen Außensender und Basisstation verringern→ Beseitigen der Störquellen

Kein DCF Empfang →	DCF-Funkempfang im Ein-stellmodus einschalten (ON)
	→ Empfangsversuch in der Nacht abwarten

Funk-Thermometer

→ Standortwechsel (Störfaktoren!)
→ Neuinbetriebnahme gemäß Betriebsanleitung starten
→ Uhrzeit manuell einstellen

Unkorrekte Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

11. Entsorgung

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt.

Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.

Entsorgung des Elektrogeräts

Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt.

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften!

Entsorgung der Batterien

Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsorgung der Umwelt und der Gesundheit Schaden zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich.

Funk-Thermometer

Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

1. Technische Daten
   Basisstation

Spannungsversorgung Batterien 2 x 1,5 V AA(nicht inklusive)

Messbereich Temperatur 0°C ... 50°C

Auflösung 0,1°C

Genauigkeit ±1°C

Gehäusemaße 69 x 30 (49) x 155 mm

Gewicht 112 g (nur das Gerät)

Außensender

Spannungsversorgung Batterien 2 x 1,5 V AA(nicht inklusive)

Wir empfehlen Alkaline Batterien

Messbereich Temperatur -40°C ...60°C

Auflösung 0,1°C

Genauigkeit ±1°C (0...50°C),ansonsten ±1,5°C

Reichweite ca. 100 m (Freifeld)

Übertragungsfrequenz 433 MHz

Maximale Sendeleistung < 10mW

Gehäusemaße 48 (54) x 26 (44)x 129 (135) mm

Gewicht: 62 g (nur das Gerät)

Funk-Thermometer

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3072 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce
