DS-55334 - Commutateur HDMI Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 5x1 8K
Marque	Digitus
Modèle	DS-55334
Entrées HDMI	5 ports HDMI
Sortie HDMI	1 port HDMI
Résolution maximale	8K @ 60 Hz (4:4:4)
Bande passante vidéo	48 Gbit/s (12 Gbps par canal)
Normes supportées	HDMI 2.1, HDCP 2.3, HDR, Deep Color 36 bits, CEC
Fréquences verticales	50/60/100/120/240 Hz
Modes de commutation	Manuelle (bouton ou télécommande) ou automatique (détection de signal)
Télécommande	Incluse (piles AAA non fournies)
Alimentation	Via câble USB-C (1 m fourni)
Consommation électrique	5 W
Dimensions (L x l x H)	160 x 62 x 14,2 mm
Poids	215 g
Matériau du boîtier	Métal
Température de fonctionnement	0 °C à 70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Utiliser dans un environnement sec, éviter l'humidité et les températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le service après-vente.

FOIRE AUX QUESTIONS - DS-55334 Digitus

Comment basculer entre les sources HDMI ?

Vous pouvez basculer de trois façons : soit en appuyant brièvement sur le bouton Sélection sur l'appareil, soit en utilisant la télécommande incluse (appuyez sur 1-5), soit en activant le mode automatique (appui long sur Sélection pendant 3 secondes) où le commutateur détecte la dernière source allumée.

Pourquoi le voyant d'alimentation est-il éteint ?

Vérifiez que le câble USB-C est correctement connecté et que l'alimentation est fonctionnelle. Assurez-vous que la source HDMI est allumée et que le câble HDMI est bien enfoncé. Si le problème persiste, testez avec un autre adaptateur secteur USB.

Quelle est la longueur maximale de câble HDMI recommandée ?

Pour une résolution 8K @ 60 Hz, utilisez des câbles Ultra High Speed HDMI 2.1 de maximum 1,5 m en entrée et sortie. Pour 4K @ 60 Hz, la longueur maximale est de 4 m.

La commutation automatique ne fonctionne pas, que faire ?

Pour que la commutation automatique fonctionne, la source HDMI doit être débranchée puis rebranchée ou éteinte complètement puis rallumée. Le commutateur détecte le signal lors de l'allumage de la source.

Que signifient les LED sur l'appareil ?

La LED rouge indique le mode veille, la LED bleue le mode travail. Les LED 1-5 bleues indiquent le port actif. Si aucune LED n'est allumée, l'appareil n'est pas alimenté. La LED du mode automatique est allumée en mode auto et éteinte en mode manuel.

Comment activer/désactiver le récepteur IR ?

Appuyez longuement sur le bouton Sélection pendant 6 secondes pour activer ou désactiver le mode récepteur IR. La LED IR s'allume ou s'éteint en conséquence.

L'écran clignote, quelle est la cause ?

Cela peut venir d'un câble HDMI mal connecté, d'un câble de mauvaise qualité ou trop long, ou d'une incompatibilité de résolution. Testez avec un autre câble certifié HDMI 2.1 et réduisez la résolution si nécessaire.

Puis-je utiliser le commutateur sans télécommande ?

Oui, vous pouvez basculer manuellement à l'aide du bouton Sélection sur l'appareil. Appuyez brièvement pour changer de source ou longuement pour passer en mode automatique.

Comment brancher le commutateur ?

Connectez vos sources HDMI (5 max) aux ports d'entrée 1 à 5, puis reliez la sortie HDMI à votre écran. Branchez le câble USB-C fourni pour l'alimentation (sur un adaptateur secteur USB ou un port USB de votre TV/source).

L'appareil est compatible avec le HDR et le 4K ?

Oui, il supporte le HDR (imagerie à grande gamme dynamique) et toutes les résolutions jusqu'à 8K @ 60 Hz (4:4:4). Il est également compatible HDCP 2.3 et Deep Color 36 bits.

MODE D'EMPLOI DS-55334 Digitus

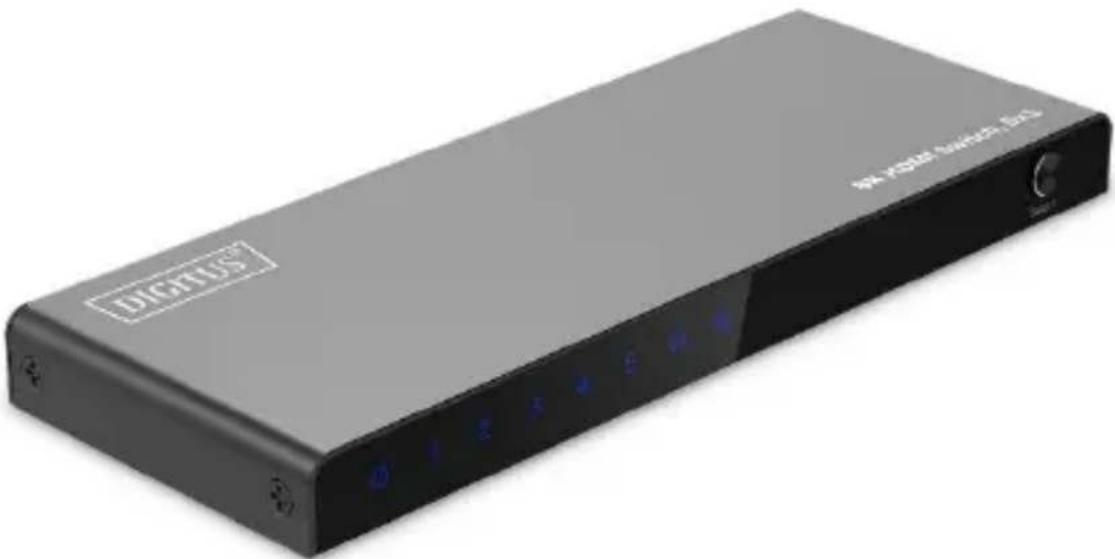

Commutateur HDMI 8K, 5x1

Guide d'installation rapide

DS-55334

1. Introduction

Le DIGITUS® Commutateur HDMI 8K 5x1 offre des ports HDMI supplémentaires pour votre périphérique de sortie – 3 sources de signaux peuvent être connectées à l'écran via 1 seul port HDMI. Le commutateur vidéo est alimenté par un câble USB-C, p. ex. via l'appareil source ou un adaptateur de charge USB. Basculez facilement d'une source de signal à l'autre via la télécommande, sur l'appareil lui-même ou via la détection automatique. Parfaitement adapté en cas de montage mural du téléviseur – un seul câble HDMI est nécessaire pour connecter les sources.

2. Caractéristiques principales

• Basculement facile entre 5 sources de signal via la télécommande, sur l'appareil lui-même ou via la détection automatique
• Ports HDMI supplémentaires pour votre périphérique de sortie – 5 sources de signal via un seul port/câble HDMI sur l'écran
• Alimentation via un câble USB-C (inclus)
  • Résolution max. : 8K / 60 Hz (4:4:4)
• Bande passante de la vidéo : 48 Gbit/s
• Prise en charge du HDR (imagerie à grande gamme dynamique)
• Prise en charge du HDCP 2.3
• Prise en charge de CEC (Consumer Electronics Control)
• Prise en charge de Deep Color (36 bits)
• HDMI 2.1

3. Contenu de l'emballage

• 1x commutateur HDMI
• 1x télécommande (2x piles AAA, non fournies)
- 1x câble USB-C (1,0 m)
• 1x guide d'installation rapide

1. Caractéristiques techniques

Objet	Description
Ports d'entrée	HDMI x 5
Ports de sortie	HDMI x 1
Gamme de fréquences verticale	50/60/100/120/240 Hz
Bande passante de l'amplificateur vidéo	12Gbps/1200MHz par canal (48Gbps tous canaux confondus)
Interlaced (50&60Hz)	480i,576i,1080i
Progressive (50&60Hz)	480p,576p,720p,1080p, 4K@24/30Hz, 4k@50/60/120Hz, 8K@24/30/50/60Hz
Température de fonctionnement	0°C to 70°C
Humidité de stockage	5% à 90% RH sans condensation
Alimentation électrique	Câble USB-C
Consommation électrique	5W
Dimensions (LxlxH)	160 x 62 x 14.2mm
Poids	215g
Boîtier	Métal

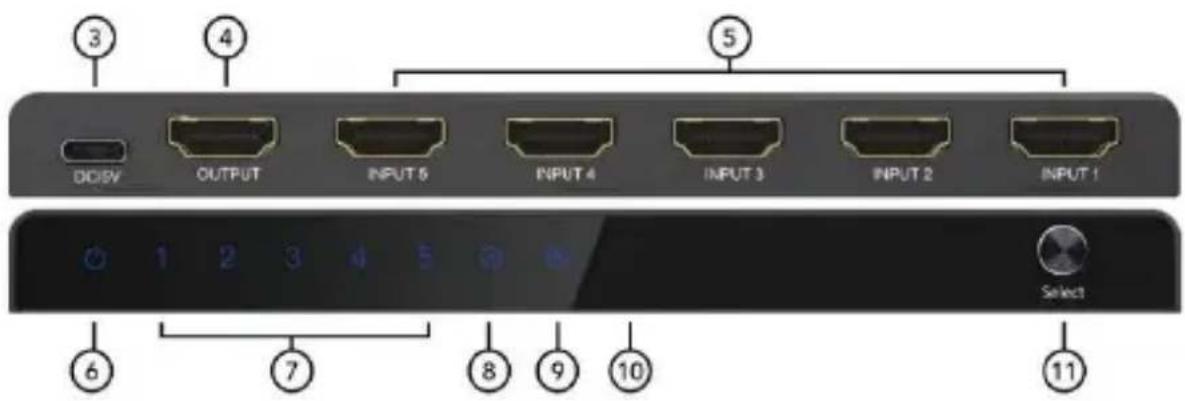

5. Description du panneau

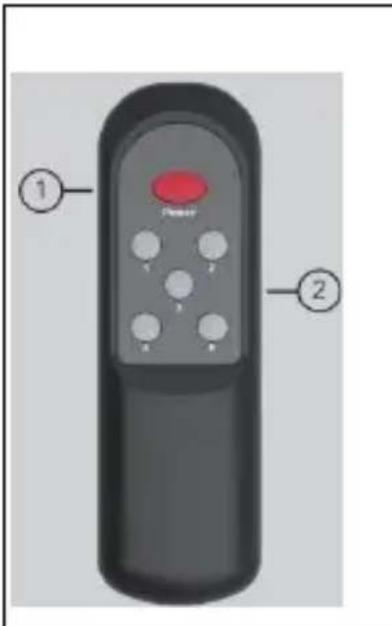

1. Alimentation : Appuyer sur cette touche pour allumer/éteindre le commutateur.
2. 1-5: Appuyer sur le numéro pour sélectionner la source d'entrée en conséquence

③ ④ ⑤ DC/SW OUTPUT INPUT 6 INPUT 4 INPUT 3 INPUT 2 INPUT 1 ⑥ 1 2 3 4 5 ⑦ ⑧ ⑨ ⑩ Select ⑪

1. DC/5V : Entrée DC 5V via le port USB-C.
2. SORTIE : Sortie HDMI Port
3. ENTRÉE 1-5 : Port d'entrée HDMI 1-5

4. Indicateur LED d'alimentation :

5. Indicateur LED du mode IR :

6. ON : en mode récepteur IR normal

7. OFF : en mode sans fonction IR

8. IR: Port de réception du signal IR

9. Le voyant rouge indique : "mode veille"

10. Le voyant bleu indique : "mode travail"

11. L'absence de LED indique : "Pas d'alimentation connectée"

12. 1/2/3/4/5: Indicateurs LED des ports d'entrée 1/2/3/4/5

13. La LED bleue indique : "Chemin de signal actif"

14. L'absence de LED indique : "Pas de signal d'entrée"

15. Indicateur LED du mode automatique :

16. ON : est en mode de commutation automatique

17. OFF : est en mode de commutation manuelle

18. COMMUTATION :

19. Appuyez brièvement pour changer le canal d'entrée ; et appuyez longuement sur le bouton de sélection pendant 3 secondes pour changer le mode de commutation manuelle ou automatique

20. Indicateur LED du mode automatique : allumé pour le mode de commutation automatique et éteint pour le mode de commutation manuelle
21. Activer/désactiver le mode récepteur IR : une pression longue sur le bouton de sélection pendant 6 secondes permet d'activer/désactiver le mode récepteur IR.

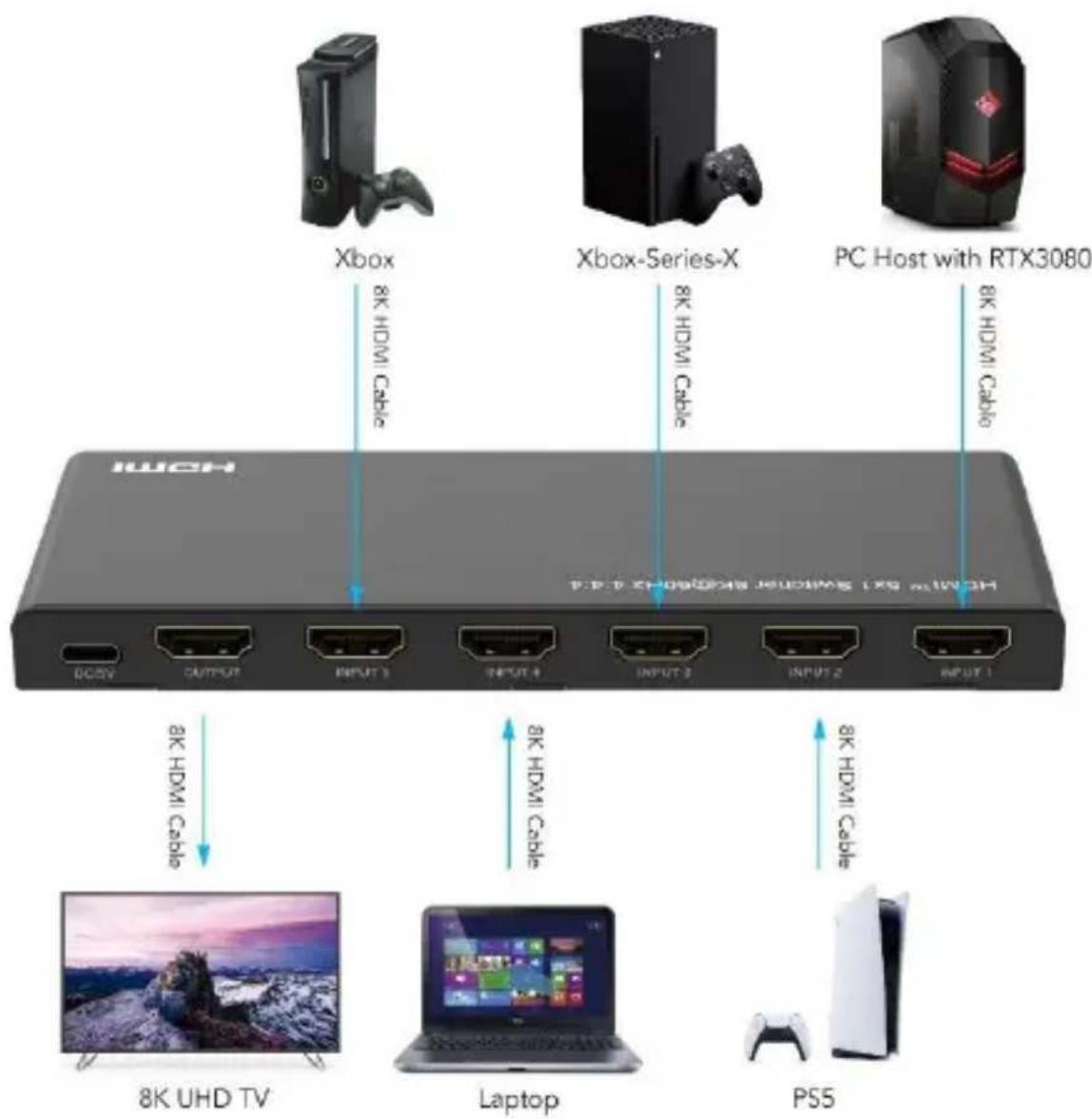

6. Schéma de connexion

7. Dépannage

Le voyant d'alimentation est éteint et le produit ne fonctionne pas. Comment puis-je résoudre ce problème ?

R : Veuillez d'abord vérifier les points suivants :

1. Assurez-vous que le périphérique d'entrée HDMI de votre appareil est correctement connecté et allumez-le.

2. Vérifiez que le port HDMI est correctement sélectionné et connecté

3. Vérifiez l'alimentation électrique du commutateur

Mon écran clignote lorsque j'utilise le sélecteur. Quelle en est la cause ?

R : Cela peut être dû à l'une ou plusieurs des causes suivantes :

1. Assurez-vous que le câble HDMI et le commutateur sont correctement connectés.

2. Assurez-vous que le câble HDMI est un câble Ultra High Speed HDM 2.1 et que la longueur maximale est de 1,5 m pour l'entrée et la sortie à 8K/60Hz (4:4:4) | à 4K/60Hz la longueur maximale est de 4 m pour l'entrée et la sortie.

3. Passez à une autre connexion pour tester l'affichage.

La fonction de commutation automatique du commutateur ne fonctionne pas normalement. Quelle peut en être la cause ?

R : Pour que la fonction de commutation automatique fonctionne normalement, la source HDMI connectée doit être rebranchée ou éteinte complètement pour pouvoir être activée.

Clause de non-responsabilité

Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
