DS-45317 - Commutateur HDMI Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI
Marque	Digitus
Modèle	DS-45317
Nombre d'entrées HDMI	5
Nombre de sorties HDMI	1
Résolution maximale	4Kx2K à 60 Hz
Prise en charge 3D	Oui (Full 3D)
Prise en charge HDCP	Oui
Formats audio supportés	DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Mode de commutation	Manuelle (bouton) et automatique (intelligente)
Télécommande incluse	Oui
Alimentation	5 V / 1 A (adaptateur inclus)
Consommation électrique	1,8 W max
Bande passante	6 Gbps
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à 80 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.
Contenu de l'emballage	Unité principale, guide d'utilisation, télécommande, adaptateur 5V/1A

FOIRE AUX QUESTIONS - DS-45317 Digitus

Comment brancher le commutateur HDMI ?

Connectez jusqu'à cinq sources HDMI aux entrées, puis reliez la sortie à un téléviseur ou moniteur. Branchez l'adaptateur secteur fourni (5V/1A) et allumez l'appareil.

Comment changer de source ?

Vous pouvez appuyer sur le bouton situé sur le commutateur ou utiliser la télécommande fournie. Le mode intelligent sélectionne automatiquement la dernière source active.

Ce commutateur supporte-t-il la 4K à 60 Hz ?

Oui, il prend en charge les résolutions jusqu'à 4Kx2K à 60 Hz, ainsi que le Full 3D.

Est-il compatible avec HDCP ?

Oui, il est compatible HDCP, garantissant la lecture de contenus protégés comme les Blu-ray ou services de streaming.

Quels formats audio sont supportés ?

Le commutateur prend en charge DTS Digital, Dolby Digital, DTS-HD et Dolby True HD.

Puis-je brancher une console de jeu comme une PS5 ou Xbox ?

Oui, les consoles de jeu sont compatibles, à condition qu'elles utilisent une sortie HDMI. Le commutateur supporte les résolutions et fréquences adaptées.

La télécommande est-elle incluse ?

Oui, une télécommande est fournie dans l'emballage pour changer de source à distance.

Quelle est la consommation électrique ?

La consommation maximale est de 1,8 W, ce qui le rend très économique.

Comment nettoyer le commutateur ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez que l'adaptateur est bien branché et que les câbles HDMI sont correctement insérés. Essayez de redémarrer l'appareil. Si le problème persiste, consultez la notice ou contactez le fabricant.

MODE D'EMPLOI DS-45317 Digitus

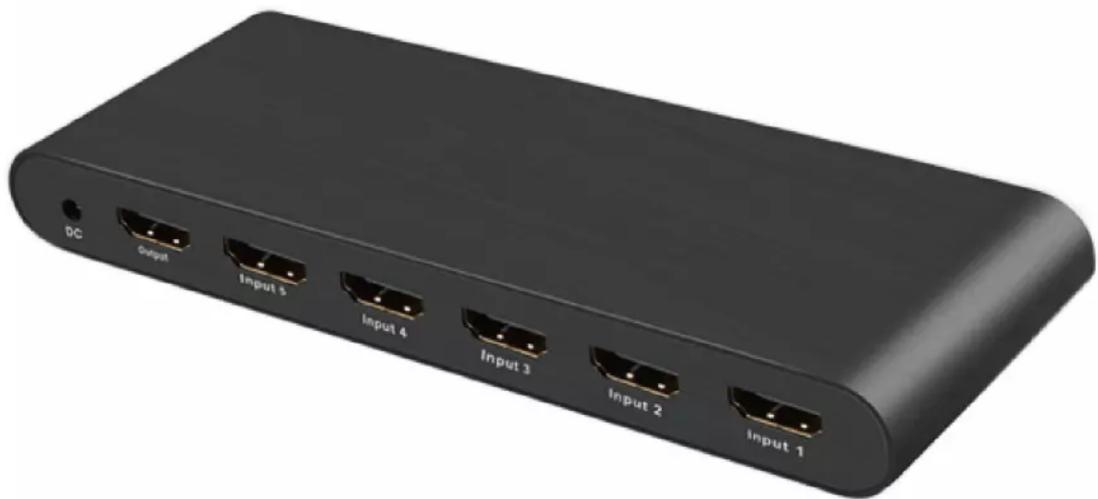

Commutateur HDMI UHD, 5x1

Guide d'utilisation
DS-45317 Rev.2

Introduction

Le commutateur HDMI DIGITUS® cinq entrées et une sortie est un commutateur HDMI UHD haute performance. La commutation se fait en appuyant sur une touche ou de façon intelligente. Ce commutateur achemine la vidéo haute définition (dans plusieurs résolutions jusqu'à 4kx2k à 60Hz) et l'audio numérique de l'une des sources vers les unités d'affichage. Toutes les entrées acceptent simultanément les connexions de sources vidéo haute définition.

Tous les noms de marques et les logos mentionnés dans ce manuel sont des marques déposées appartenant à leurs propriétaires respectifs.

Caractéristiques

Ce commutateur HDMI UHD possède plusieurs caractéristiques qui lui permettent d'être très performant. On peut en citer quelques-unes :

• Permet la commutation de 5 sources HDMI vers un écran HDMI
• Commutation multifonctions ; intelligente ou mécanique
• Prend en charge la résolution vidéo la plus élevée jusqu'à 4Kx2K@60Hz
• Prend en charge Full 3D
• Prise en charge de HDCP (Protection des contenus numériques haute définition)
• Prend en charge les formats audio compressés tels que DTS Digital, Dolby Digital (dont DTS-HD et Dolby True HD)
  • Transparent aux signaux EDID

Contenu de l'emballage

Avant d'utiliser cet appareil, vérifiez que tous les éléments suivants sont présents dans l'emballage :

• Unité principale
• Guide d'utilisation
• Télécommande
  • Adaptateur d'alimentation 5V/1A

Spécifications

Signal d'entrée/sortie
Entrée vidéo	HDMI
Portée maximale liaison unique	Full 3D et 4Kx2K@60HZ
Sortie vidéo	HDMI
Fréquence de fonctionnement
Plage de fréquences verticales	24/30/50/60Hz
Bande passante de l'amplificateur vidéo	6Gbps/600MHz
Résolutions (HDTV)
Entrelacée (50&60 Hz)	480i, 576i, 1080i
Progressive (50&60 Hz)	480p, 576p, 720p, 1080p, 4K2K@30HZ, 4K2K@60HZ
Conditions environnementales
Température de fonctionnement	0°C - +40°C
Humidité de fonctionnement	10% à 85% HR (sans condensation)
Température de stockage	-10°C - +80°C
Humidité de stockage	5% à 90% HR (sans condensation)
Alimentation requise
Alimentation externe	5V/1A
Consommation électrique (max)	1,8W

Remarque : Les spécifications sont susceptibles d'être modifiées sans préavis.

Connexion

1) Connectez la source d'entrée HDMI au commutateur HDMI.
* Reportez-vous à la section schéma de raccordement.
2) Appuyez sur les touches pour sélectionner les entrées.
3) Il est recommandé d'alimenter l'unité avec 5V CC.

Attention : Insérez/retirez les câbles avec précaution.

Schéma de raccordement

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
