DS-55331 - Commutateur HDMI Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 4K 3x1
Marque	Digitus
Modèle	DS-55331
Nombre d'entrées HDMI	3
Nombre de sorties HDMI	1
Résolution maximale	4K à 60 Hz
Bande passante vidéo	18 Gbit/s
Technologies supportées	HDR, HDCP 2.2, CEC, Deep Color 36 bits
Version HDMI	2.0
Modes de commutation	Manuelle (touches appareil/télécommande) et automatique (détection de signal)
Télécommande	Oui, avec piles AAA non fournies
Alimentation	5 V via câble Micro USB (fourni)
Consommation électrique	5 W max
Dimensions (L x l x H)	112 x 56 x 14,2 mm
Poids	145 g
Matériau du boîtier	Métal
Température de fonctionnement	0°C à 70°C
Humidité de stockage	5% à 90% HR sans condensation
Contenu de l'emballage	Commutateur, télécommande, câble Micro USB 0,7 m, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'humidité ou aux liquides.
Réparabilité	Aucune pièce détachable par l'utilisateur. Contacter le fabricant en cas de panne.

FOIRE AUX QUESTIONS - DS-55331 Digitus

Comment basculer entre les sources HDMI ?

Vous pouvez basculer de trois façons : en appuyant sur les touches numérotées (1-3) sur l'appareil, en utilisant la télécommande fournie, ou en activant le mode automatique (bouton Auto) qui sélectionne la dernière source active.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que la languette en plastique isolante a été retirée des piles (non fournies). Assurez-vous que le mode récepteur IR est activé sur le commutateur : la LED IR doit être allumée. Pour l'activer, appuyez longuement sur le bouton de sélection (6 secondes).

Quelle est la résolution maximale supportée ?

Le commutateur supporte une résolution maximale de 4K à 60 Hz (3840x2160) avec une bande passante de 18 Gbit/s, compatible HDR et Deep Color 36 bits.

Comment alimenter le commutateur ?

Le commutateur est alimenté via le câble Micro USB fourni. Branchez-le sur un port USB d'un appareil source (ex: TV) ou sur un adaptateur secteur USB (non fourni).

Les LED de l'appareil ne s'allument pas, que faire ?

Vérifiez que le câble Micro USB est correctement branché et que la source d'alimentation fournit du courant. Si la LED rouge est éteinte, l'appareil n'est pas alimenté.

Quelle est la différence entre le mode manuel et automatique ?

En mode manuel, vous devez appuyer sur un bouton pour changer de source. En mode automatique, le commutateur détecte et sélectionne automatiquement la source qui reçoit un signal actif.

Peut-on désactiver la fonction infrarouge ?

Oui, vous pouvez désactiver le récepteur IR en appuyant sur le bouton 'IR' sur l'appareil. La LED IR s'éteindra alors.

Quelles normes HDMI sont supportées ?

Le commutateur est compatible HDMI 2.0, HDCP 2.2 et prend en charge CEC (Consumer Electronics Control) pour contrôler les appareils liés.

Quelle longueur de câble HDMI est recommandée ?

Pour une résolution 4K/60Hz, utilisez des câbles HDMI 2.0 de haute vitesse ne dépassant pas 5 mètres. Pour 1080p ou 4K/30Hz, vous pouvez utiliser jusqu'à 10 mètres.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel est disponible gratuitement en PDF sur notice-facile.com ou sur le site du fabricant ASSMANN (www.assmann.com).

MODE D'EMPLOI DS-55331 Digitus

Commutateur HDMI 4K, 3x1

Guide d'installation rapide

DS-55331

1. Introduction

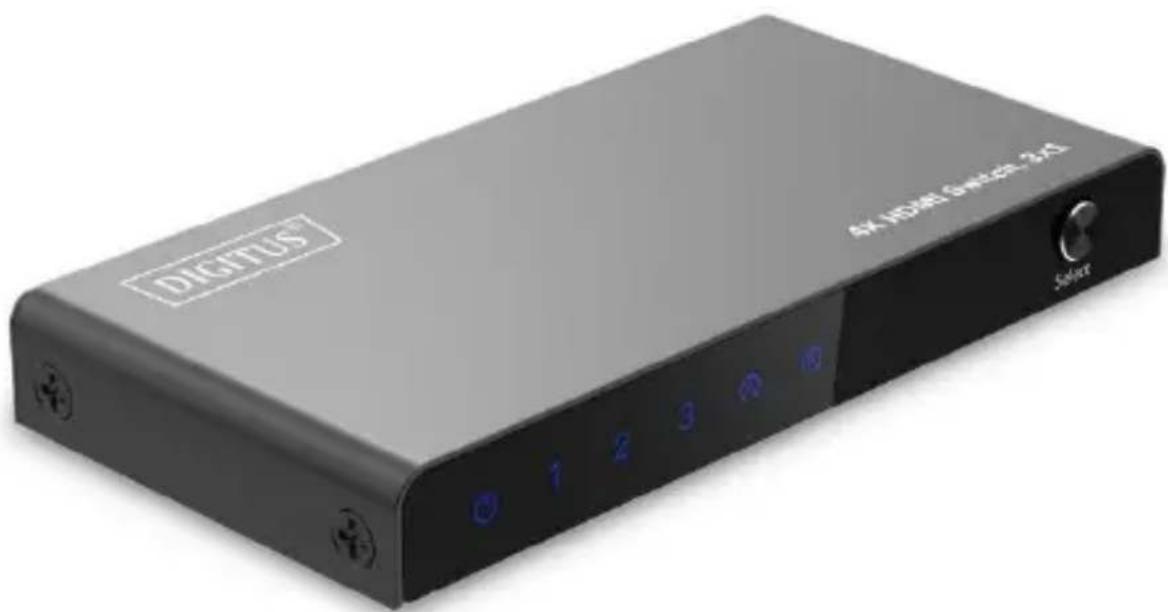

Le DIGITUS Commutateur HDMI 4K 3x1 offre des ports HDMI supplémentaires pour votre périphérique de sortie - 3 sources de signaux peuvent être connectées à l'écran via 1 seul port HDMI. Le commutateur video est alimenté par un cable Micro USB, p. ex. via l'appareil source ou un adaptateur de charge USB. Basculez facilement d'une source de signal à l'autre via la télécommande, sur l'appareil lui-même ou via la détction automatique. Parfaitement adapté en cas de montage mural du télévisueur - un seul cable HDMI est nécessaire pour connecter les sources.

2. Caracteristiques principales

• Basculement facile entre 3 sources de signal via la télécommande, sur l'appareil lui-même ou via la détction automatique
• Ports HDMI supplémentaires pour votre périphérique de sortie - 3 sources de signal via un seul port/cable HDMI sur l'écran
• Alimentation via un cable micro USB (inclus)
• Résolution max. : 4K / 60 Hz
• Bande passante de la video: 18 Gbit/s
• Prise en charge du HDR (imagerie à grande gamme dynamique)
• Prise en charge du HDCP 2.2
• Prise en charge de CEC (Consumer Electronics Control)
• Prise en charge de Deep Color (36 bits)
  HDMI 2.0

3. Contenu de l'emballage

• 1x commutateur HDMI
• 1x télécommande (2x piles AAA, non fournies)
• 1x cable Micro USB (0,7 m)
  1x guide d'installation rapide

4. Caracteristiques techniques

Objet	Description
Ports d'entrée	HDMI x 3
Ports de sortie	HDMI x 1
Gamage de fréquences verticalie	50/60Hz
Bande passante de l'amplificateur video	6,0Gbps/600MHz par canal (18Gbps tous canaux confondus)
Interlaced (50&60Hz)	480i,576i,1080i
Progressive (50&60Hz)	480p,576p,720p,1080p, 4K@24/30Hz, 4k@50/60Hz
Température de fonctionnement	0°C to 70°C
Humidité de stockage	5% à 90% RH sans condensation
Alimentation électrique	câble Micro USB
Consommation électrique	5W
Dimensions (LxIxH)	112x56x14.2mm
Poids	145g
Boîtier	Métal

5. Description du panneau

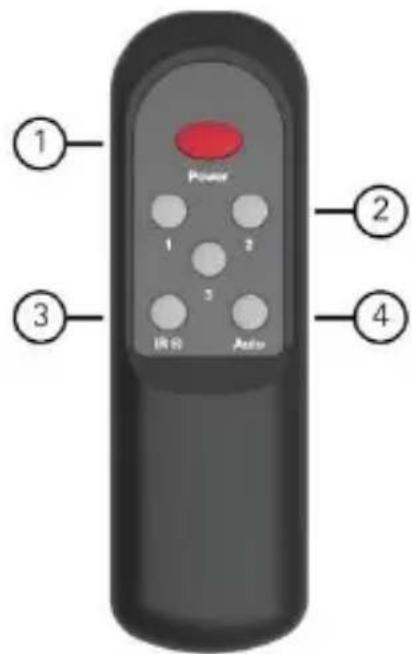

1. Alimentation: Appuyer sur cette touche pour allumer/éteindre le commutateur.
2. 1-3: Appuyer sur le numéro pour selectionner la source d'entrée en conséquence
3. IR: Appuyer pour activer/désactiver la fonction de réception IR si l'indicateur LED du mode IR de l'aiguilleur, allumé est en mode normal de réception IR, eteint est en mode sans fonction IR.
4. Auto: Appuyer sur cette touche pour passer du mode de commutation manuelle au mode de commutation automatique.

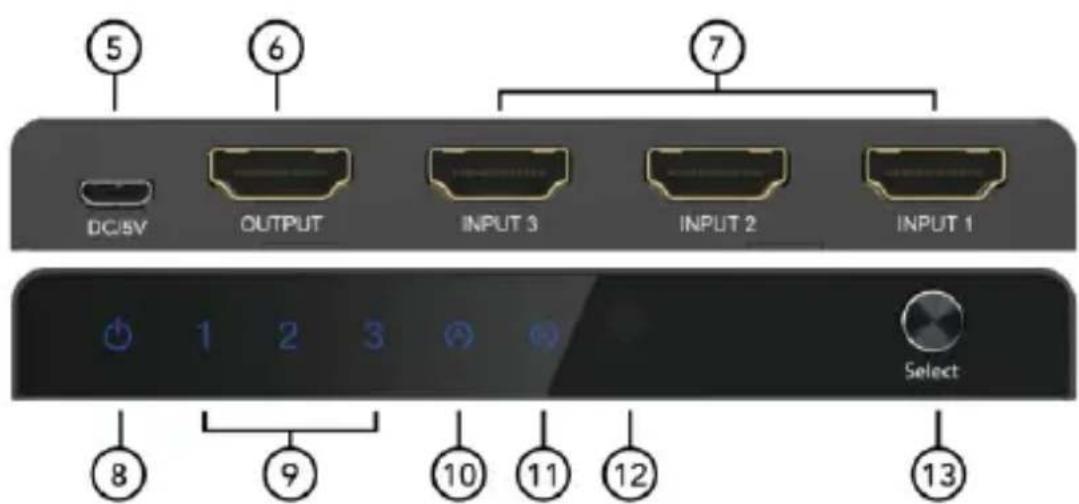

1. DC/5V: Entrée DC 5V via le port Micro USB.
2. SORTIE : Sortie HDMI Port
3. ENTRÉE 1-3: Port d'entrée HDMI 1-3
4. Indicateur LED d'alimentation :
5. Levoyant rouge indique : "mode veille"
6. Levoyantbleuindique:"modetravail"
7. L'absence de LED
   indique: "Pas d'alimentation
   connectée"
8. 1/2/3: Indicateurs LED des ports d'entrée 1/2/3
9. La LED bleue indique : "Chemin de signal actif"
10. L'absence de LED
    indique : "Pas de signal d'entrée

11. Indicateur LED du mode automatique :

12. Indicateur LED du mode IR:

13. ON : en mode récepteur IR normal

14. OFF: en mode sans fonction IR
15. IR: Port de réception du signal IR

16. COMMUTATION :

17. Appuyez brièvement pour changer le canal d'entrée ; et appuyez longuement sur le bouton de scélection pendant 3 secondes pour changer le mode de commutation manuelle ou automatique

18. Indicateur LED du mode automatique : allumé pour le mode decommutation automatique et étèint pour le mode de commutation manuelle

19. Activer/désactiver le mode récepteur IR : une pression longue sur le bouton de sélection pendant 6 secondes

20. ON: est en mode de commutation automatique

21. OFF: est en mode de commutation manuelle

permit d'activer/désactiver le mode récepteur IR.

6. Schéma de connexion

7. Dépannage

Problèmes	Causes	Solutions
Levoyant d'alimentation est eteint et le produit ne fonctionne pas	Pas d'alimentation électrique	uillez vérifier que l'adaptateur d'alimentation et le cable d'alimentation USB sont correctement connectés.
Pas de signal à l'écran	Le cable HDMI n'est peut-être pas conforme à la Specification HDMI 2.0 ou le cable est trop long.	Veuillez utiliser au moins un cable High Speed HDMI 2.0 dont la longueur du cable d'entrée/sorting ne dépasse pas 5 m pour 4K/60Hz (4:4:4) ou 10 m pour 4K@30Hz / 1080p.
La télécommande ne fonctionne pas	Il se peut que la languette en plastique entre la pile et le boîtier de la télécommande ne soit pas retiree ou que la fonction du récepteur IR soit désactivée et que l'indicateur du récepteur IR soit eteint.	Veuillez d'abord retarder les pièces en plastique et vérifier si l'indicateur du récepteur IR est allumé ou non. Vous pouvez changer d'état en appuyant sur la touche de la télécommande ou en appuyant longuement sur la touche de commutationpendant 6 s pour activer la fonction de récepteur IR.

Clause de non-responsabilité

Par la presente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionné ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lübenschid
