DS-55332 - Commutateur HDMI Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 5x1
Marque	Digitus
Modèle	DS-55332
Dimensions (L x l x H)	160 x 62 x 14,2 mm
Poids	214 g
Alimentation	Micro USB 5V, câble inclus
Consommation électrique	5 W max
Nombre d'entrées HDMI	5
Nombre de sorties HDMI	1
Résolution maximale	4K à 60 Hz
Bande passante vidéo	18 Gbit/s
Prise en charge HDR	Oui
Prise en charge HDCP	HDCP 2.2
Prise en charge CEC	Oui
Prise en charge Deep Color	36 bits
Version HDMI	HDMI 2.0
Modes de commutation	Manuelle (boutons/télécommande) et automatique (détection de signal)
Matériau du boîtier	Métal
Température de fonctionnement	0 °C à 70 °C
Humidité de fonctionnement	5 % à 90 % HR (sans condensation)
Contenu de l'emballage	Commutateur, télécommande (piles non fournies), câble Micro USB 0,7 m, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'humidité ou aux températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce détachable. Appareil non réparable par l'utilisateur.

FOIRE AUX QUESTIONS - DS-55332 Digitus

Comment basculer entre les sources HDMI ?

Vous pouvez basculer manuellement en appuyant sur les touches 1 à 5 sur l'appareil ou sur la télécommande. Si le mode automatique est activé (appui long sur le bouton de sélection jusqu'à ce que le voyant correspondant s'allume), le commutateur détecte automatiquement la source active.

Comment activer le mode de commutation automatique ?

Appuyez longuement (3 secondes) sur le bouton de sélection sur l'appareil. Le voyant du mode automatique s'allume. Pour repasser en mode manuel, répétez la même opération.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la languette plastique sous la pile a été retirée et que les piles AAA sont correctement insérées. Assurez-vous que le récepteur IR est activé : le voyant IR doit être allumé (appuyez longuement sur le bouton de sélection pendant 6 secondes pour activer/désactiver le mode récepteur IR).

Quelle résolution maximale est prise en charge ?

Le commutateur supporte une résolution allant jusqu'à 4K à 60 Hz avec une bande passante de 18 Gbit/s. Il compatible avec le HDR et le HDCP 2.2.

Quels câbles HDMI dois-je utiliser pour la meilleure qualité ?

Utilisez des câbles High Speed HDMI 2.0. Pour une résolution 4K à 60 Hz, la longueur d'entrée/sortie ne doit pas dépasser 5 m. Pour 4K à 30 Hz ou 1080p, jusqu'à 10 m.

Comment alimenter le commutateur ?

Le commutateur est alimenté via un câble Micro USB (inclus). Branchez-le sur un port USB d'une source (TV, etc.) ou sur un adaptateur secteur USB 5V. La consommation maximale est de 5W.

Le commutateur fonctionne-t-il avec toutes les consoles et lecteurs ?

Oui, il est compatible avec les sources HDMI standard : lecteurs Blu-ray, Xbox, PS4/PS5, PC portables, etc. Assurez-vous que la source prend en charge la résolution et les normes HDCP appropriées.

Comment savoir quelle entrée est active ?

Le voyant LED bleu correspondant au numéro de l'entrée s'allume pour indiquer la source active. Un voyant rouge sur l'appareil indique le mode veille, bleu le mode travail.

Puis-je utiliser le commutateur avec un téléviseur mural ?

Oui, c'est idéal : un seul câble HDMI relie le commutateur au téléviseur, et les sources se connectent au commutateur situé à un endroit accessible. Le boîtier métallique compact permet une installation facile.

Que faire si aucun signal n'apparaît à l'écran ?

Vérifiez l'alimentation (voyant rouge/bleu). Assurez-vous que les câbles HDMI sont bien branchés et conformes (HDMI 2.0). Si la télécommande ne fonctionne pas, vérifiez le mode récepteur IR. Essayez de passer en mode manuel.

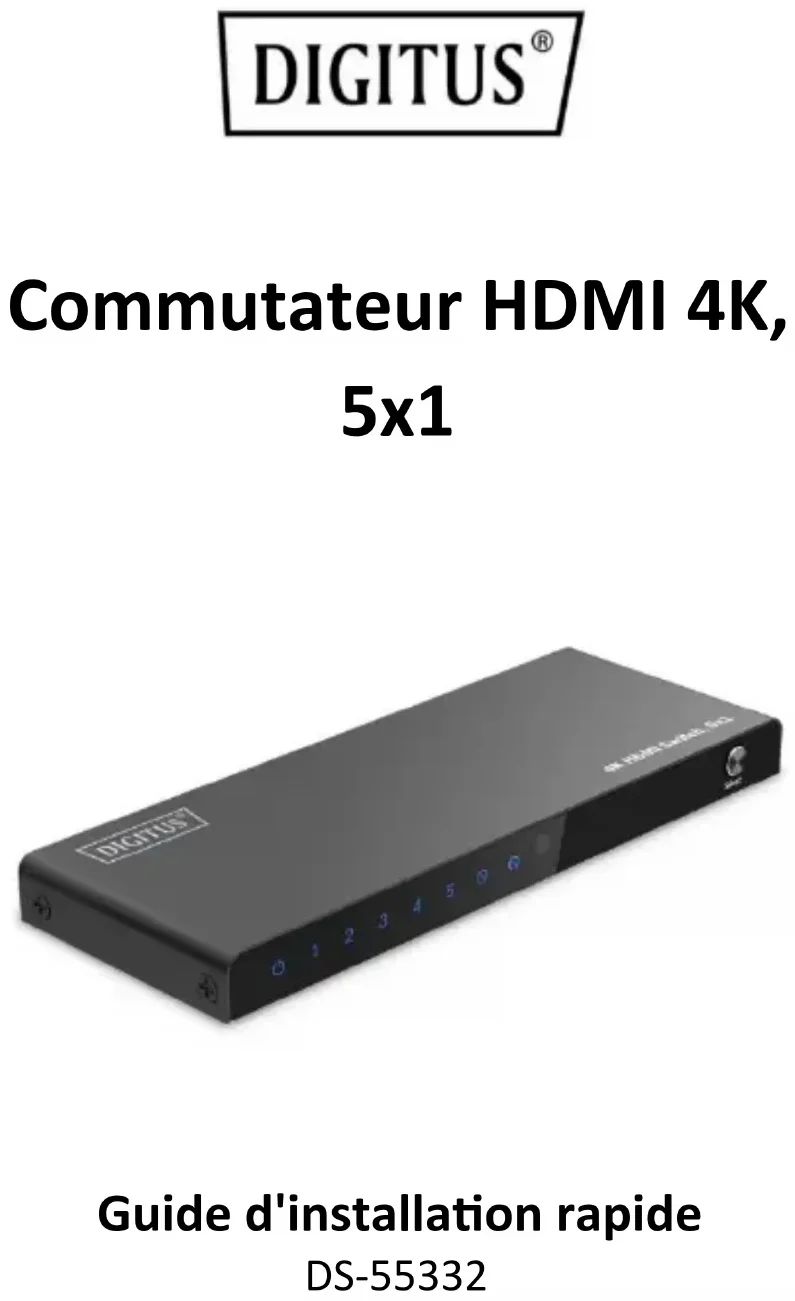

MODE D'EMPLOI DS-55332 Digitus

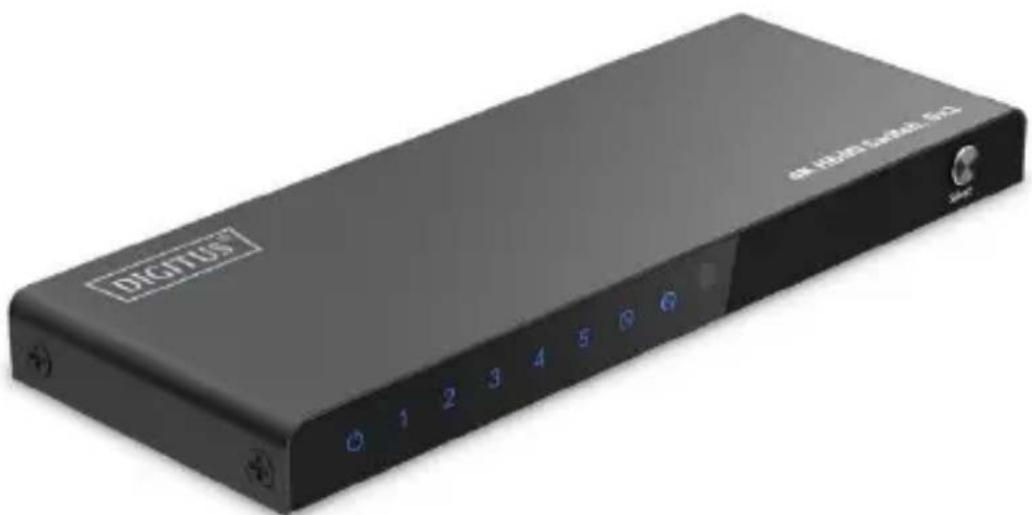

Commutateur HDMI 4K, 5x1

Guide d'installation rapide

DS-55332

1. Introduction

Le DIGITUS® Commutateur HDMI 4K 5x1 offre des ports HDMI supplémentaires pour votre périphérique de sortie – 5 sources de signaux peuvent être connectées à l'écran via 1 seul port HDMI. Le commutateur vidéo est alimenté par un câble Micro USB, p. ex. via l'appareil source ou un adaptateur de charge USB. Basculez facilement d'une source de signal à l'autre via la télécommande, sur l'appareil lui-même ou via la détection automatique. Parfaitement adapté en cas de montage mural du téléviseur – un seul câble HDMI est nécessaire pour connecter les sources.

2. Caractéristiques principales

• Basculement facile entre 3 sources de signal via la télécommande, sur l'appareil lui-même ou via la détection automatique
• Ports HDMI supplémentaires pour votre périphérique de sortie – 5 sources de signal via un seul port/câble HDMI sur l'écran
• Alimentation via un câble micro USB (inclus)
  • Résolution max. : 4K / 60 Hz
• Bande passante de la vidéo : 18 Gbit/s
• Prise en charge du HDR (imagerie à grande gamme dynamique)
• Prise en charge du HDCP 2.2
• Prise en charge de CEC (Consumer Electronics Control)
• Prise en charge de Deep Color (36 bits)
• HDMI 2.0

3. Contenu de l'emballage

• 1x commutateur HDMI
- 1x télécommande (2x piles AAA, non fournies)
- 1x câble Micro USB (0,7 m)
• 1x guide d'installation rapide

1. Caractéristiques techniques

Objet	Description
Ports d'entrée	HDMI x 5
Ports de sortie	HDMI x 1
Gamme de fréquences verticale	50/60Hz
Bande passante de l'amplificateur vidéo	6,0Gbps/600MHz par canal (18Gbps tous canaux confondus)
Interlaced (50&60Hz)	480i,576i,1080i
Progressive (50&60Hz)	480p,576p,720p,1080p,4K@24 /30Hz, 4k@50/60Hz
Température de fonctionnement	0°C to 70°C
Humidité de stockage	5% à 90% RH sans condensation
Alimentation électrique	Câble Micro USB
Consommation électrique	5W
Dimensions (LxlxH)	160 x 62 x 14.2mm
Poids	214 g
Boîtier	Métal

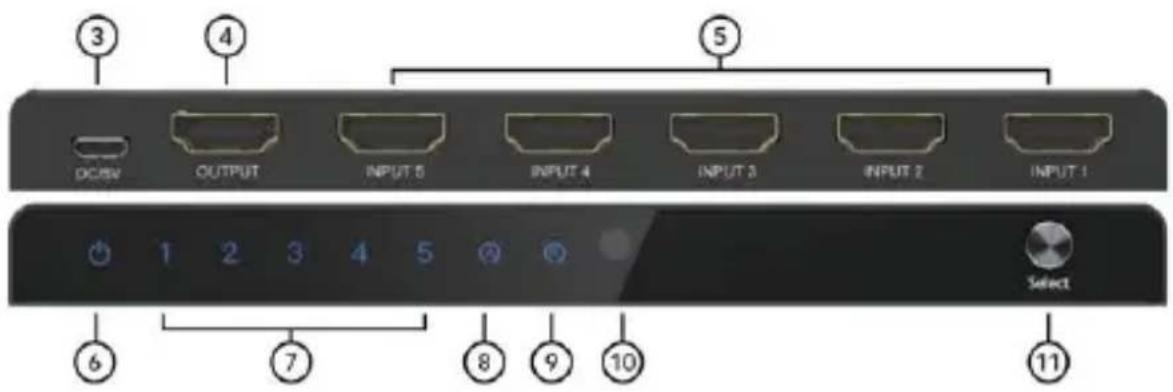

5. Description du panneau

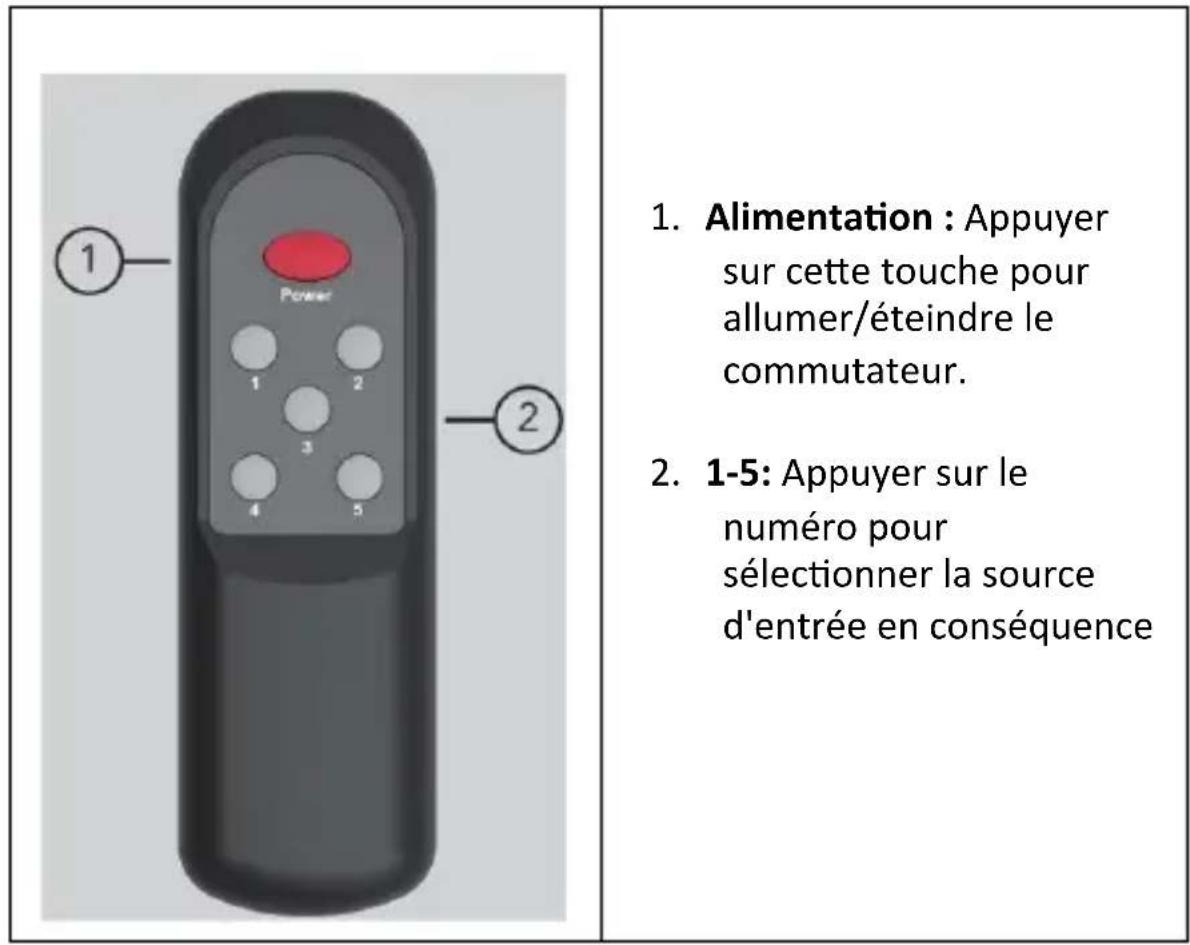

1. Alimentation : Appuyer sur cette touche pour allumer/éteindre le commutateur. 2. 1-5: Appuyer sur le numéro pour sélectionner la source d'entrée en conséquence

③ ④ ⑤ DC/SW OUTPUT INPUT 5 INPUT 4 INPUT 3 INPUT 2 INPUT 1 ⑥ ⑦ ⑧ ⑨ ⑩ Select

3. DC/5V:Entrée DC 5V via le portMicro USB

9. Indicateur LED du mode IR :- ON : en mode récepteur IR normal

1. SORTIE : Sortie HDMI Port

2. ENTRÉE 1-5 : Port d'entrée HDMI 1-5

3. Indicateur LED d'alimentation :

- Le voyant rouge indique : "mode veille"

- Le voyant bleu indique : "mode travail"

- L'absence de LED indique : "Pas d'alimentation connectée"

1. 1/2/3/4/5: Indicateurs LED des ports d'entrée 1/2/3/4/5

- La LED bleue indique : "Chemin de signal actif"

- L'absence de LED indique : "Pas de signal d'entrée

1. Indicateur LED du mode automatique :

- ON : est en mode de commutation automatique

- OFF : est en mode de commutation manuelle

- OFF : en mode sans fonction IR

1. IR: Port de réception du signal IR

2. COMMUTATION :

- Appuyez brièvement pour changer le canal d'entrée ; et appuyez longuement sur le bouton de sélection pendant 3 secondes pour changer le mode de commutation manuelle ou automatique

- Indicateur LED du mode automatique :

allumé pour le mode de commutation automatique et éteint pour le mode de commutation manuelle

- Activer/désactiver le mode récepteur IR : une pression longue sur le bouton de sélection pendant 6 secondes permet d'activer/désactiver le mode récepteur IR.

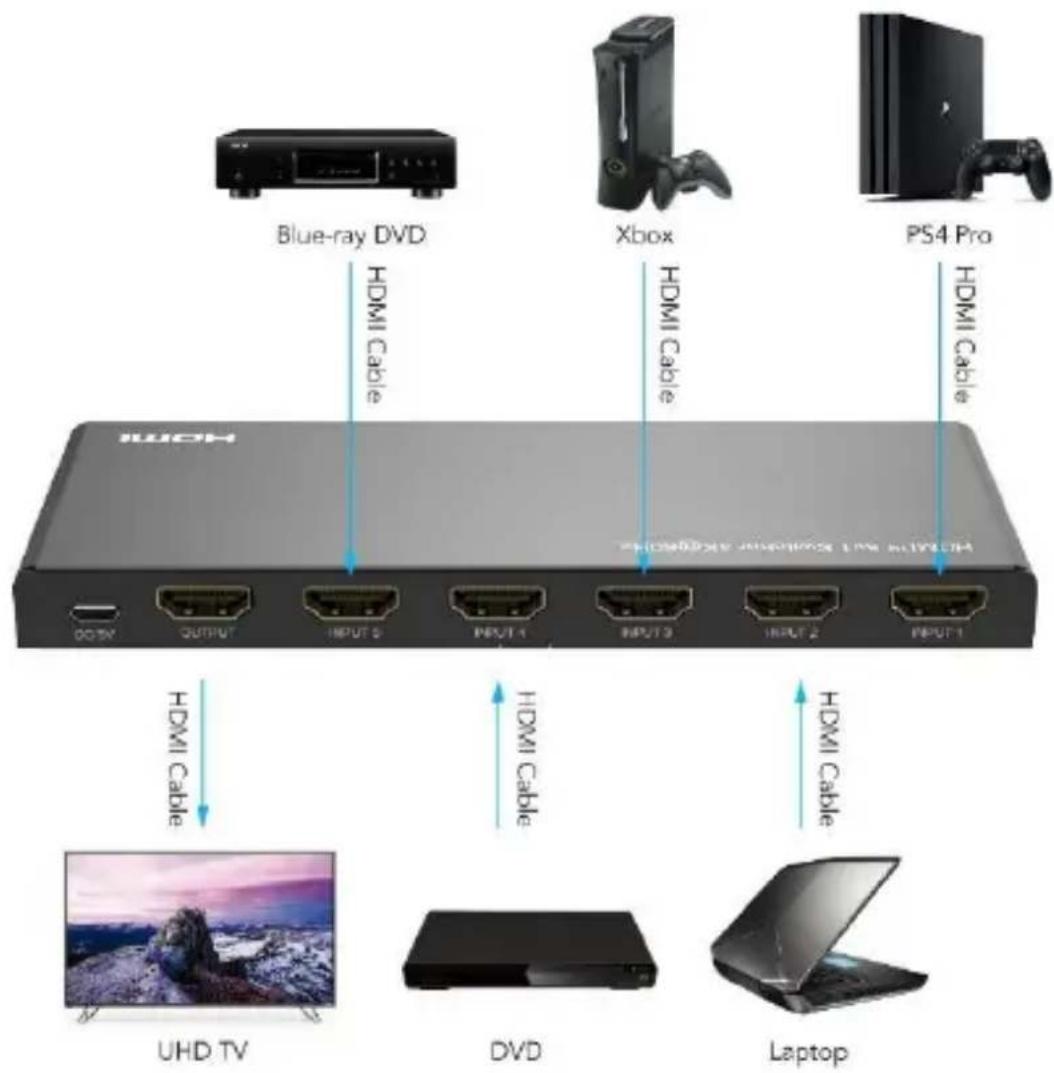

6. Schéma de connexion

Blue-ray DVD Xbox PS4 Pro HDMI Cable HDMI Cable HDMI Cable HDMI Cable UHD TV DVD Laptop

7. Dépannage

Problèmes	Causes	Solutions
Le voyant d'alimentation est éteint et le produit ne fonctionne pas	Pas d'alimentation électrique	Veuillez vérifier que l'adaptateur d'alimentation et le câble d'alimentation Micro USB sontcorrectement connectés.
Pas de signal à l'écran	Le câble HDMI n'est peut-être pas conforme à la spécification HDMI 2.0 ou le câble est trop long.	Veuillez utiliser au moins un câble High Speed HDMI 2.0 dont la longueur du câble d'entrée/sortie ne dépasse pas 5 m pour 4K/60Hz (4:4:4) ou 10 m pour 4K@30Hz / 1080p.
La télécommande ne fonctionne pas	Il se peut que la languette en plastique entre la pile et le boîtier de la télécommande ne soit pas retirée ou que la fonction du récepteur IR soit désactivée et que l'indicateur du récepteur IR soit éteint.	Veuillez d'abord retirer les pièces en plastique et vérifier si l'indicateur du récepteur IR est allumé ou non. Vous pouvez changer d'état en appuyant sur la touche de la télécommande ou en appuyant longuement sur la touche de commutation pendant 6 s pour activer la fonction de récepteur IR.

Clause de non-responsabilité

Par la présente, ASSMANN Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant mentionnée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
