Type de produit	Commutateur HDMI 3x1
Marque	Digitus
Modèle	DS-45316
Dimensions (approx.)	100 x 60 x 20 mm
Poids (approx.)	100 g
Alimentation	Adaptateur secteur 5V / 1A
Consommation électrique max.	0,6 W
Nombre d'entrées HDMI	3
Nombre de sorties HDMI	1
Résolution maximale	4K x 2K @ 60 Hz
Formats 3D	Full 3D
Compatibilité HDCP	Oui
Formats audio pris en charge	DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Fonction de commutation	Intelligente ou mécanique (touche)
Transparence EDID	Oui
Bande passante vidéo	6 Gbps / 600 MHz
Température de fonctionnement	0°C à +45°C
Humidité de fonctionnement	10% à 85% HR (sans condensation)
Température de stockage	-10°C à +80°C
Humidité de stockage	5% à 90% HR (sans condensation)
Contenu du coffret	Unité principale, guide d'utilisation, télécommande, adaptateur 5V/1A
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Non disponibles séparément. Aucune pièce réparable par l'utilisateur. Contacter le fabricant.
Informations générales	Certifié CE. Fabricant : Assmann Electronic GmbH, Auf dem Schüffel 3, 58513 Lüdenscheid, Allemagne.

FOIRE AUX QUESTIONS - DS-45316 Digitus

Comment brancher le commutateur HDMI ?

Connectez les sources HDMI aux entrées (Input 1, 2, 3) et l'écran à la sortie (Output). Branchez l'adaptateur secteur 5V/1A pour alimenter l'appareil. Utilisez la télécommande ou les touches pour sélectionner la source.

Puis-je utiliser ce commutateur avec une résolution 4K ?

Oui, le DS-45316 supporte une résolution maximale de 4Kx2K à 60 Hz, ainsi que le Full 3D.

Comment passer d'une source à l'autre ?

Vous pouvez utiliser la télécommande fournie ou appuyer sur les touches situées sur le boîtier. Le commutateur dispose d'un mode intelligent qui détecte automatiquement la source active.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles HDMI sont correctement branchés et que l'alimentation 5V est branchée. Assurez-vous que la source est allumée et que l'écran est réglé sur le bon canal. Si le problème persiste, essayez un autre câble ou contactez le support.

Le commutateur supporte-t-il le HDR ?

Le DS-45316 prend en charge les signaux HDCP et les résolutions 4K, mais la fiche technique ne mentionne pas explicitement le HDR. Il est recommandé de vérifier la compatibilité avec vos appareils.

Pourquoi dois-je utiliser l'alimentation externe ?

L'alimentation externe 5V/1A est nécessaire pour garantir un fonctionnement stable, surtout avec des signaux 4K. Sans elle, le commutateur pourrait ne pas fonctionner correctement.

La télécommande est-elle incluse ?

Oui, le DS-45316 est livré avec une télécommande pour changer de source à distance. Consultez le guide d'utilisation pour le fonctionnement.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants liquides.

Ce commutateur fonctionne-t-il avec tous les appareils HDMI ?

Il fonctionne avec la plupart des appareils HDMI tels que lecteurs Blu-ray, consoles de jeux, décodeurs TV et ordinateurs. Il est compatible avec les normes HDMI et HDCP.

Où trouver la déclaration de conformité ?

La déclaration de conformité peut être demandée par courrier au fabricant : Assmann Electronic GmbH, Auf dem Schüffel 3, 58513 Lüdenscheid, Allemagne. Vous pouvez aussi visiter www.assmann.com.

MODE D'EMPLOI DS-45316 Digitus

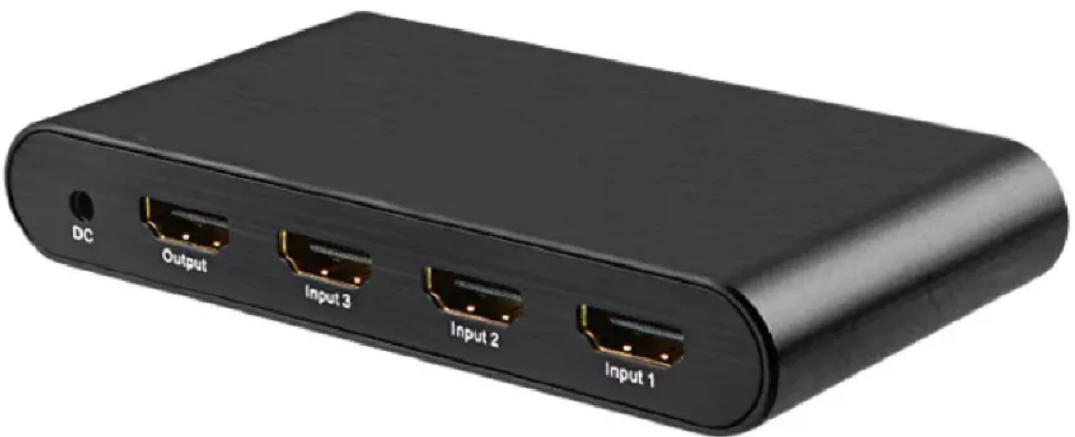

Commutateur UHD HDMI, 3x1

Le commutateur HDMI DIGITUS® trois entrées et une sortie est un commutateur HDMI UHD haute performance. La commutation se fait en appuyant sur une touche ou de façon intelligente. Ce commutateur achemine la vidéo haute définition (dans plusieurs résolutions jusqu'à 4kx2k à 60Hz) et l'audio numérique de l'une des sources vers les unités d'affichage. Toutes les entrées acceptent simultanément les connexions de sources vidéo haute définition.

Tous les noms de marques et les logos mentionnés dans ce manuel sont des marques déposées appartenant à leurs propriétaires respectifs.

Caractéristiques

Ce commutateur HDMI UHD possède plusieurs caractéristiques qui lui permettent d'être très performant. On peut en citer quelques-unes :

• Permet la commutation de 3 sources HDMI vers un écran HDMI
• Commutation multifonctions ; intelligente ou mécanique
• Prend en charge une résolution vidéo allant jusqu'à 4K2K/60Hz
• Prend en charge Full 3D
• Prise en charge de HDCP (Protection des contenus numériques haute définition)
• Prend en charge les formats audio compressés tels que DTS Digital, Dolby Digital (dont DTS-HD et Dolby True HD)
  • Transparent aux signaux EDID

Contenu de l'emballage

Avant d'utiliser cet appareil, vérifiez que tous les éléments suivants sont présents dans l'emballage :

• Unité principale
• Guide d'utilisation
• Télécommande
• Adaptateur d'alimentation 5V/1A

Spécifications

Signal d'entrée/sortie
Entrée vidéo	HDMI
Portée maximale liaison unique	Full 3D et 4Kx2K@60HZ
Sortie vidéo	HDMI
Fréquence de fonctionnement
Plage de fréquences verticales	24/30/50/60Hz
Bande passante de l'amplificateur vidéo	6Gbps/600MHz
Résolutions (HDTV)
Entrelacée (50&60 Hz)	480i, 576i, 1080i
Progressive (50&60 Hz)	480p, 576p, 720p, 1080p, 4K2K@30HZ, 4K2K@60HZ,
Conditions environnementales
Température de fonctionnement	0°C - +45°C
Humidité de fonctionnement	10% à 85% HR (sans condensation)
Température de stockage	-10°C - +80°C
Humidité de stockage	5% à 90% HR (sans condensation)
Alimentation requise
Alimentation externe	5V/1A
Consommation électrique (max)	0,6W

Remarque : Les spécifications sont susceptibles d'être modifiées sans préavis.

Connexion

1) Connectez la source d'entrée HDMI au commutateur HDMI.

* Reportez-vous à la section schéma de raccordement.

2) Appuyez sur les touches pour sélectionner les entrées.
3) Il est recommandé d'alimenter l'unité avec 5V CC.

Attention : Insérez/retirez les câbles avec précaution.

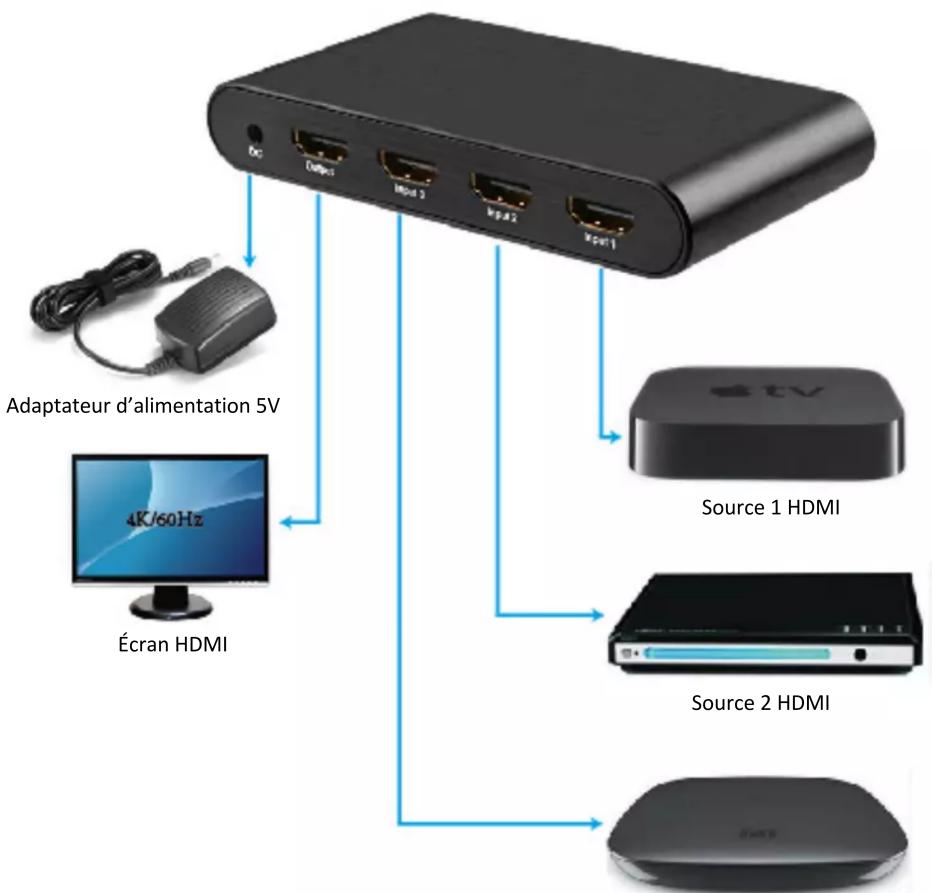

Schéma de raccordement

Adaptateur d'alimentation 5V Écran HDMI DC Output HDMI 3 Input2 xport Source 1 HDMI Source 2 HDMI

Source 3 HDMI

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany
