303584 - Instrument de mesure Brandson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pied à coulisse numérique
Marque	Brandson
Modèle	303584
Plage de mesure	0 - 150 mm (0 - 6 pouces)
Résolution	0,1 mm / 0,01 pouce
Précision (tolérance)	100 mm = ±0,2 mm (±0,01 pouce)
Type d'affichage	LCD
Alimentation	1 pile bouton CR2032 (3 V)
Dimensions (L × l × H)	1,7 cm × 23,7 cm × 7,7 cm
Poids (approximatif)	150 g
Température ambiante d'utilisation	5 °C à 40 °C
Fonctions principales	Mesure intérieure, extérieure, profondeur ; sélection d'unités mm/pouce ; mise à zéro ; marche/arrêt
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter solvants agressifs ; stocker au sec
Sécurité	Ne pas ouvrir ni réparer soi-même ; utiliser uniquement à l'intérieur et au sec ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Pile bouton CR2032 remplaçable par l'utilisateur ; aucune autre pièce détachée fournie
Informations générales	Numéro DEEE : DE 67896761 ; conforme à la directive 2012/19/UE

FOIRE AUX QUESTIONS - 303584 Brandson

Comment mettre en marche et éteindre le pied à coulisse ?

Appuyez sur la touche « ON/OFF » pour allumer ou éteindre l'appareil.

Comment changer l'unité de mesure (mm/pouce) ?

Appuyez sur la touche « mm / pouce » pour basculer entre millimètres et pouces.

Comment remettre la mesure à zéro ?

Fermez complètement le pied à coulisse, puis appuyez sur la touche « Zéro » pour réinitialiser l'affichage à zéro.

Quels types de mesures peut-on effectuer ?

Vous pouvez mesurer l'extérieur (avec les becs extérieurs), l'intérieur (avec les becs intérieurs) et la profondeur (avec la tige de profondeur).

Comment nettoyer le pied à coulisse ?

Utilisez un chiffon doux et sec. Évitez les nettoyants agressifs, l'acétone ou l'alcool qui pourraient endommager l'appareil.

Quand faut-il remplacer la pile ?

Remplacez la pile lorsque l'affichage clignote ou que la luminosité diminue. Utilisez une pile bouton CR2032 en respectant la polarité (+ vers le haut).

Que faire si l'affichage est instable ou inexact ?

Assurez-vous que les becs de mesure sont propres et que la pile est suffisamment chargée. Effectuez une deuxième mesure pour plus de précision.

Le pied à coulisse est-il étanche ?

Non, il n'est pas étanche. Utilisez-le uniquement dans un environnement sec et évitez tout contact avec des liquides.

Comment stocker l'appareil ?

Rangez-le dans un endroit propre et sec, à l'abri de la poussière et de l'humidité. Retirez la pile si l'appareil doit rester inutilisé longtemps.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la pile est correctement installée et qu'elle n'est pas déchargée. Remplacez-la si nécessaire.

MODE D'EMPLOI 303584 Brandson

FRA: Vous trouverez les dernières informations, les pilotes, les notices et les fiches techniques dans l'espace de téléchargement sur notre site www.ganzeinfach.de.

Nous vous remercions d'avoir choisi un produit Brandson. Pour que vous puissiez profiter longtemps de votre appareil acheté, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

1. Contenu de la livraison

• Pied à coulisse numérique
• Mode d'emploi

2. Caractéristiques techniques

Plage de mesure 0-150 mm / 0-6 pouce

Résolution 0,1 mm / 0,01 pouce

Plage de tolérance 100 mm = 0,2 mm / 0,01 pouce

Type de batterie 1x pile bouton CR2032 de 3 V

Dimensions (L x l x H) 1,7 cm x 23,7 cm x 7,7 cm

Température ambiante 5°C à 40°C

Type d'affichage LCD

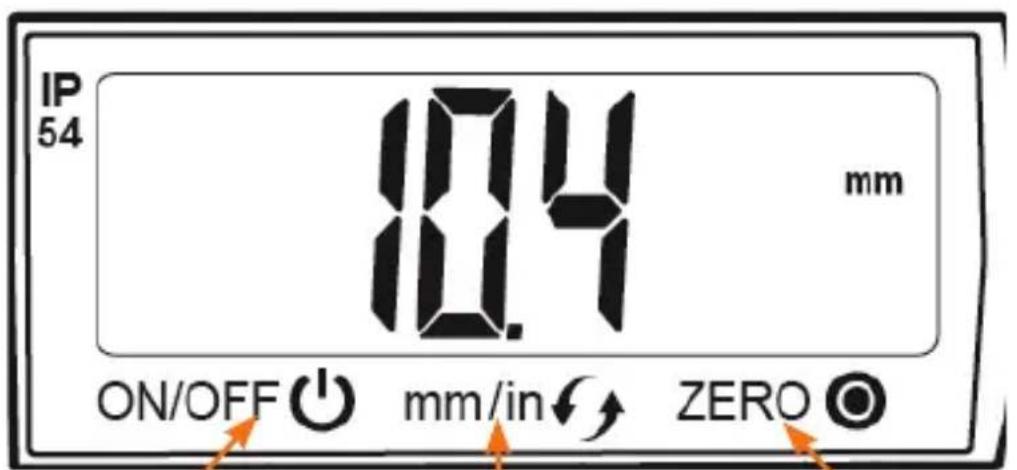

3. Éléments de commande

Touche « mm / pouce »

Touche « zéro »

Remarque : il s'agit de touches à effleurement qui réagissent lorsque vous les touchez légèrement.

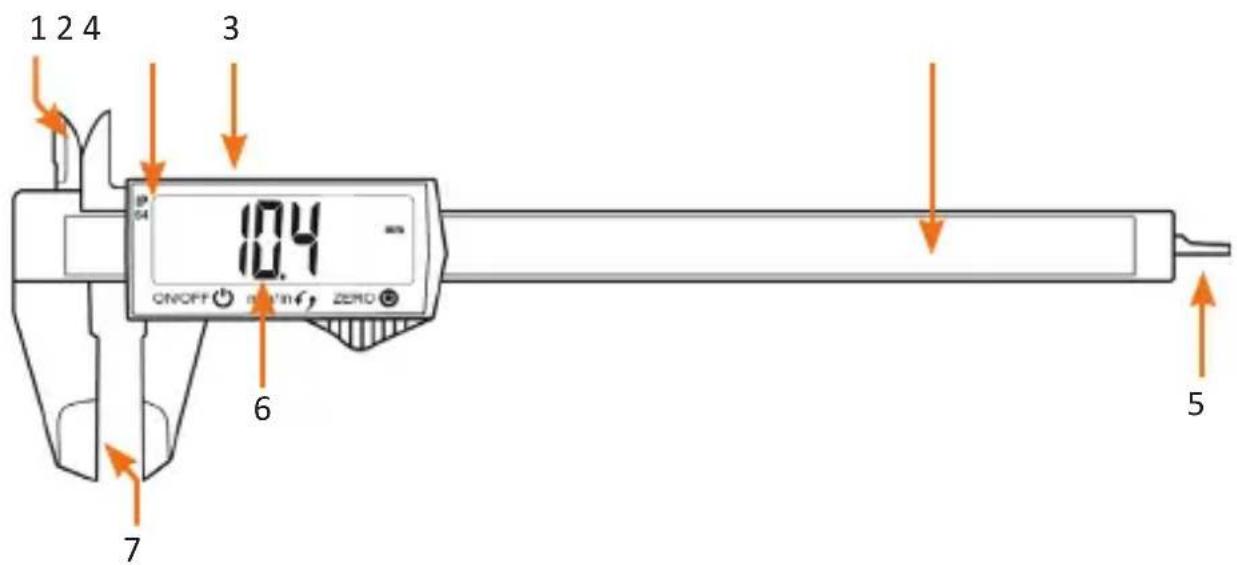

1. Particularités du produit


1 2 4 3 10.4 ON/OFF 6 ZERO 5 7

Numéro Description
1 Tige de mesure intérieure (pour mesurer l'intérieur des objets)
2 Coulisse
3 Compartiment à piles
4 Échelle de mesure
5 Mesure de la profondeur (pour la profondeur des objets)
6 Affichage LCD
7 Tige de mesure extérieure (pour mesurer l'extérieur des objets)

5. Mise en service

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage.

Lors de la première mise en service de l'appareil, assurez-vous une fois de plus de l'intégrité du produit ou des composants et de son intégrité fonctionnelle.

• Appuyez sur la touche « ON/OFF » pour mettre en marche l'appareil.
• Appuyez sur la touche « mm / pouce » pour sélectionner l'unité de mesure souhaitée.
• Appuyez sur la touche « Zéro » pour définir le point de départ de l'appareil et réinitialiser la valeur mesurée actuellement affichée sur 0.

Remarques :

• pour réinitialiser l'appareil au point de départ standard, coulissez complètement le pied à coulisse et appuyez sur la touche « Zéro ».
• Pour un résultat de mesure plus précis, il est recommandé de procéder à une deuxième mesure.

6. Types de mesure

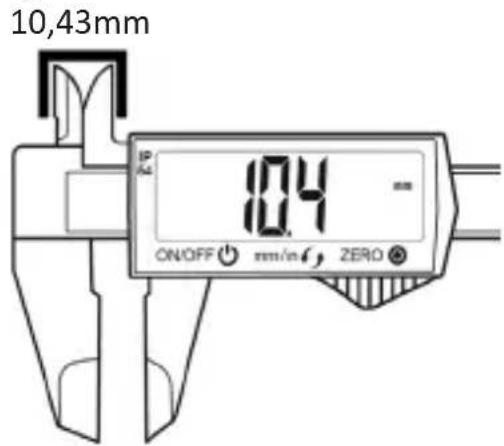

Mesure intérieure des objets

10,43mm 104 ON/OFF mm/min ZERO

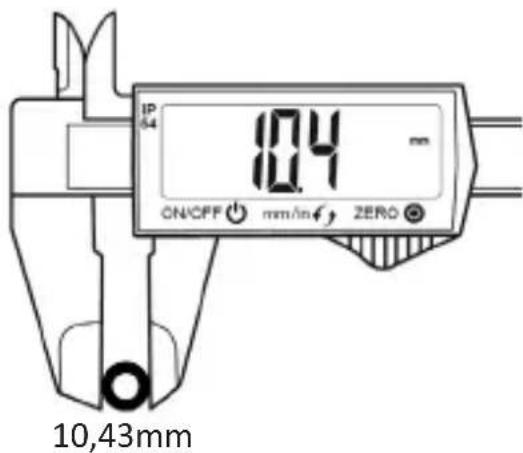

Mesure extérieure des objets

IP 64 10.4 mm ON/CPF mm/in Ø ZERO Ø 10,43mm

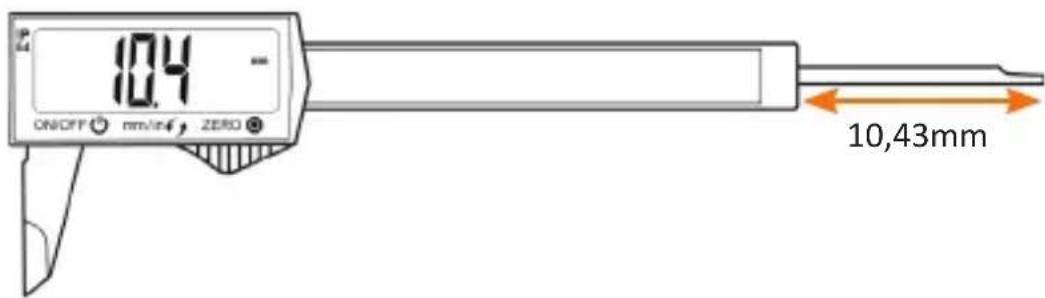

Profondeur d'un objet

10.4 ON/OFF nm/in ZERO 10,43mm

7. Nettoyage et entretien

• Conservez toujours l'appareil dans un endroit propre et sec.
• Pour le nettoyage, utilisez uniquement un tissu sec et doux. Évitez d'utiliser des nettoyants agressifs, l'acétone ou l'alcool pour le nettoyage.
• Évitez de faire tomber l'appareil, ainsi que tout contact avec des liquides. Ceci peut compromettre son fonctionnement ou l'endommager.
• La batterie doit être remplacée lorsque l'affichage du pied à coulisse clignote.

8. Remplacer les piles

La luminosité de l'affichage devient de plus en plus faible au fur et à mesure la batterie se décharge. Retirez la batterie ainsi que le compartiment à piles, puis remplacez-la. Veillez, lors de l'installation de la nouvelle batterie, à ce que la polarité correcte soit respectée. Dans ce contexte, le pôle « + » est orienté vers le côté supérieur (affichage) et le pôle « - » est orientée vers la platine.

9. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur, l'appareil n'est sans tension que lorsque la fiche est débranchée. Ne court-circuitez pas le produit. Veuillez débrancher la fiche secteur en cas de non-utilisation ou durant un orage. L'appareil n'est pas autorisé pour l'utilisation en extérieur, utilisez-le uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endom-

magé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel.

Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

10. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte.

Vous êtes, en tant que consommateur en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG), obligé de retourner gratuitement les appareils électriques et électroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publique prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

11. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants : Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plusde 0,004 pour cent de la masse de plomb, Cd = la batterie contient plus de 0,002 pour cent de la masse de cadmium, Hg = la batterie contient plus de 0,0005 pour cent de la masse de mercure.

Le symbole de la poubelle barrée signifie que la batterie ne doit pas être ajoutée aux ordures ménagères.

Directive DEEE : 2012/19/UE

DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 303584/20190227NB102 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
