303584 - Messgerät Brandson - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Messschieber
Marke	Brandson
Modell	303584
Messbereich	0 - 150 mm (0 - 6 Zoll)
Auflösung	0,1 mm / 0,01 Zoll
Genauigkeit (Toleranz)	100 mm = ±0,2 mm (±0,01 Zoll)
Anzeigetyp	LCD
Stromversorgung	1 Knopfzelle CR2032 (3 V)
Abmessungen (L × B × H)	1,7 cm × 23,7 cm × 7,7 cm
Gewicht (ungefähr)	150 g
Umgebungstemperatur bei Betrieb	5 °C bis 40 °C
Hauptfunktionen	Innen-, Außen- und Tiefenmessung; Einheitenauswahl mm/Zoll; Nullstellung; Ein/Aus
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen; aggressive Lösungsmittel vermeiden; trocken lagern
Sicherheit	Nicht öffnen oder selbst reparieren; nur im Innenbereich und trocken verwenden; von Kindern fernhalten
Ersatzteile und Reparierbarkeit	Knopfzelle CR2032 vom Benutzer austauschbar; keine weiteren Ersatzteile mitgeliefert
Allgemeine Informationen	WEEE-Reg.-Nr.: DE 67896761; konform mit Richtlinie 2012/19/EU

Häufig gestellte Fragen - 303584 Brandson

Wie schaltet man den Messschieber ein und aus?

Drücken Sie die Taste « ON/OFF », um das Gerät ein- oder auszuschalten.

Wie ändert man die Maßeinheit (mm/Zoll)?

Drücken Sie die Taste « mm / Zoll », um zwischen Millimetern und Zoll umzuschalten.

Wie setzt man die Messung auf Null zurück?

Schließen Sie den Messschieber vollständig, und drücken Sie dann die Taste « Null », um die Anzeige auf Null zurückzusetzen.

Welche Arten von Messungen können durchgeführt werden?

Sie können Außenmessungen (mit den Außenbacken), Innenmessungen (mit den Innenbacken) und Tiefenmessungen (mit dem Tiefenmaßstab) durchführen.

Wie reinigt man den Messschieber?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel, Aceton oder Alkohol, die das Gerät beschädigen könnten.

Wann muss die Batterie ausgetauscht werden?

Ersetzen Sie die Batterie, wenn die Anzeige blinkt oder die Helligkeit nachlässt. Verwenden Sie eine Knopfzelle CR2032 und achten Sie auf die Polarität (+ nach oben).

Was tun, wenn die Anzeige instabil oder ungenau ist?

Stellen Sie sicher, dass die Messbacken sauber sind und die Batterie ausreichend geladen ist. Führen Sie eine zweite Messung zur genaueren Bestimmung durch.

Ist der Messschieber wasserdicht?

Nein, er ist nicht wasserdicht. Verwenden Sie ihn nur in trockener Umgebung und vermeiden Sie jeglichen Kontakt mit Flüssigkeiten.

Wie lagert man das Gerät?

Lagern Sie es an einem sauberen, trockenen Ort, geschützt vor Staub und Feuchtigkeit. Entfernen Sie die Batterie, wenn das Gerät längere Zeit nicht verwendet wird.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob die Batterie korrekt eingelegt und nicht entladen ist. Ersetzen Sie sie bei Bedarf.

BEDIENUNGSANLEITUNG 303584 Brandson

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Digitaler Messschieber
- Kurzanleitung

2. Technische Daten

Messbereich 0-150 mm /	0-6 Zoll
Auflösung 0,1 mm / 0,01 Zoll
Toleranzbereich 100 mm = 0,2 mm / 0,01 Zoll
Batterietyp 1x 3V CR2032	Knopfzelle
Abmessungen (HxBxT) 1,7 cm x 23,7 cm x 7,7 cm
Arbeitstemperatur 5°C bis 40°C
Displaytyp LCD

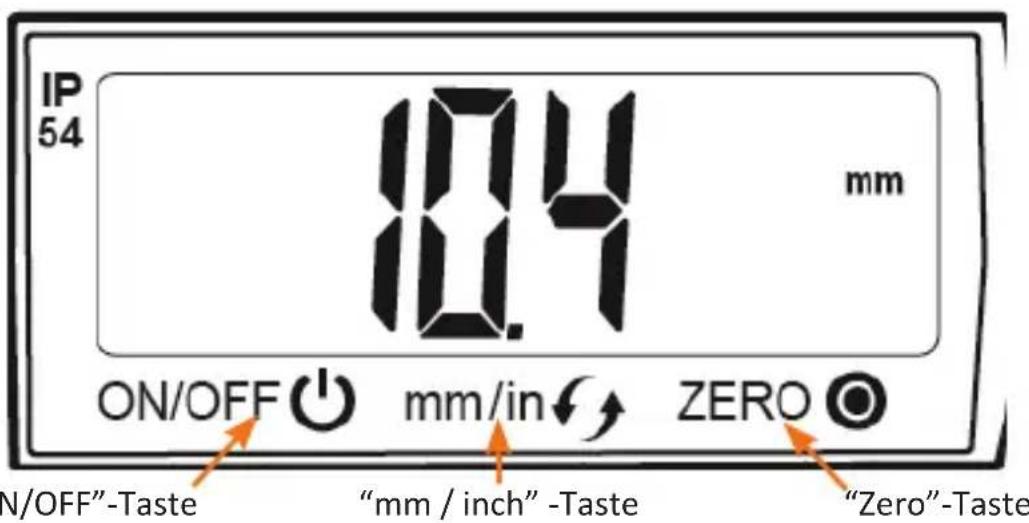

3. Bedienelemente

Hinweis: Diese Tasten sind Sensortasten und reagieren, wenn Sie diese leicht antippen.

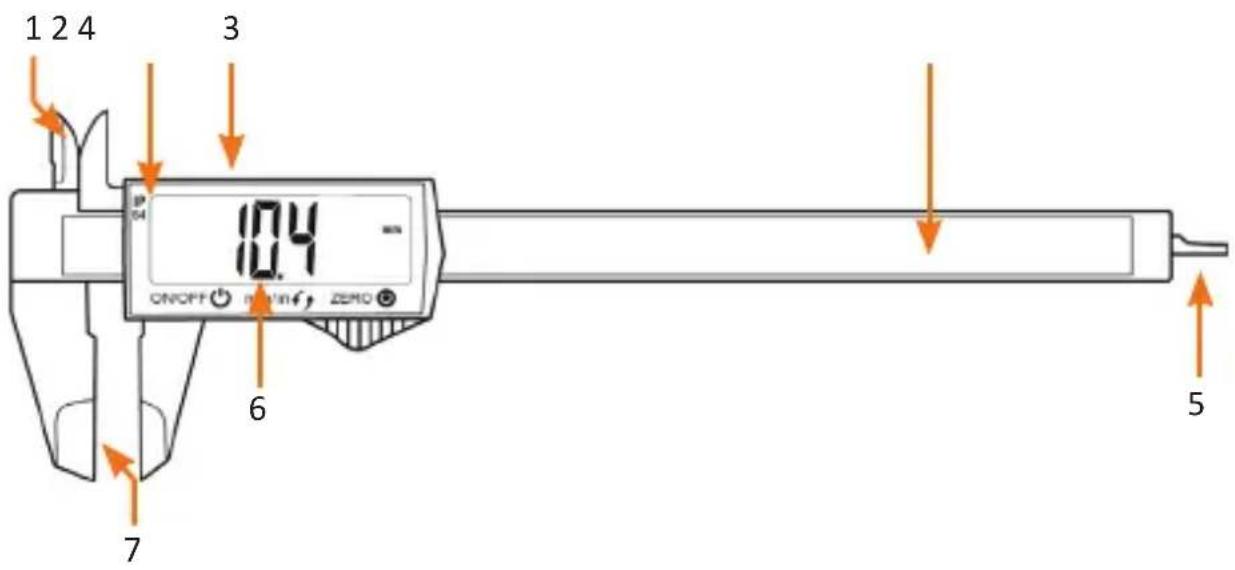

1. Produkt-Details


Nummer Beschreibung
1 Innenmesschenkel (für die innere Abmessung von Objekten)
2 Schieber
3 Batteriefach
4 Messskala
5 Tiefenmessung (für die Tiefen von Objekten)
6 LC-Display
7 Außenmesschenkel (für die äußere Abmessung von Objekten)

5. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion

• Drücken Sie die "ON/OFF"-Taste, um das Gerät einzuschalten.
• Drücken Sie die "mm / inch" -Taste, um die gewünschte Maßeinheit zu wählen.
• Drücken Sie die "Zero"-Taste, um den Ausgangspunkt des Gerätes zu bestimmen und den aktuellen Messwert auf 0 zurückzusetzen.

Hinweise:

• Um das Gerät auf den Standard-Ausgangspunkt zurückzusetzen, schieben Sie den Messschieber vollständig zusammen und drücken Sie die "Zero"-Taste.
• Für ein präziseres Messergebnis empfehlen wir einen zweiten Messvorgang durchzuführen.

6. Messarten

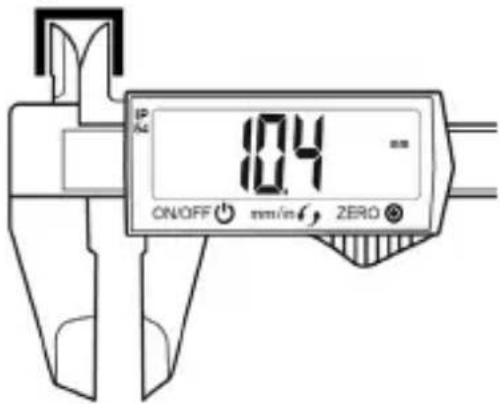

Innere Abmessung von Objekten

10,43mm

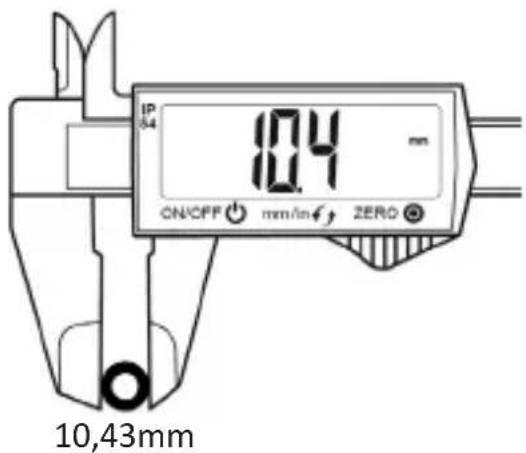

Äußere Abmessung von Objekten

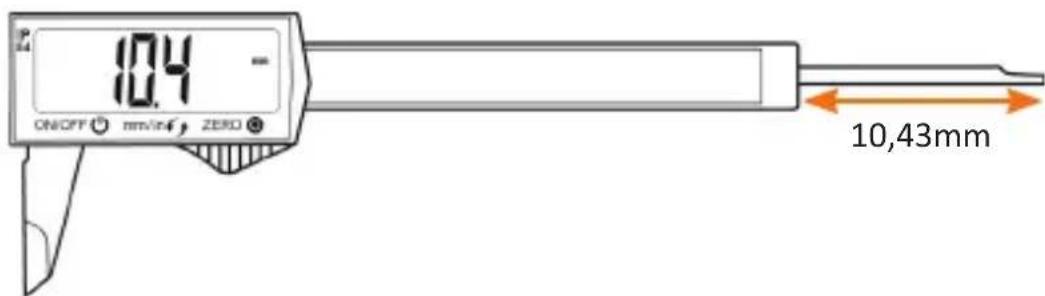

Tiefe eines Objektes

7. Reinigung und Pflege

• Bewahren Sie das Gerät stets an einem sauberen und trockenen Ort.
• Verwenden Sie zur Reinigung nur ein trockenes, weiches Tuch. Vermeiden Sie scharfe Reiniger, Aceton oder Alkohol zur Reinigung.
• Lassen Sie das Gerät nicht fallen, oder mit Flüssigkeiten in Kontakt kommen. Dies kann die Funktion beeinträchtigen und das Gerät beschädigen.
  • Die Batterie muss ersetzt werden, wenn das Display des Messchiebers blinkt.

8. Batterie austauschen

Die Displayanzeige wird schwächer, wenn die Kapazität der Batterie erschöpft ist. Ziehen Sie die Batterie inklusive Batteriefach heraus und tauschen Sie diese aus. Achten Sie beim Einlegen der neuen Batterie darauf, dass die korrekte Polung der Kontakte eingehalten wird. Hierbei zeigt der "+" Pol in Richtung Oberseite (Display) und der „-“ Pol zu der Platine.

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen, das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie das Produkt nicht kurz. Bitte ziehen Sie den Netzstecker bei Nichtgebrauch oder bei Gewitter. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form be-

schädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben.

Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303584/20190227NB102 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
