BEDIENUNGSANLEITUNG 303403 Brandson

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Messschieber
• Kurzanleitung
  • Schraubendreher

2. Technische Daten

Messbereich 0-150 mm /	0-6 Zoll
Auflösung 0,01 mm / 0,00	05 Zoll
Toleranzbereich	<100 mm = 0,02 mm / 0,001 Zoll>100 - 200 mm = 0,03 mm / 0,001 Zoll
Batterie 1x 1,5V LR44 (=AG13/A76)
Länge 235mm
Arbeitstemperatur 5°C bis 40°C
Displaytyp LCD

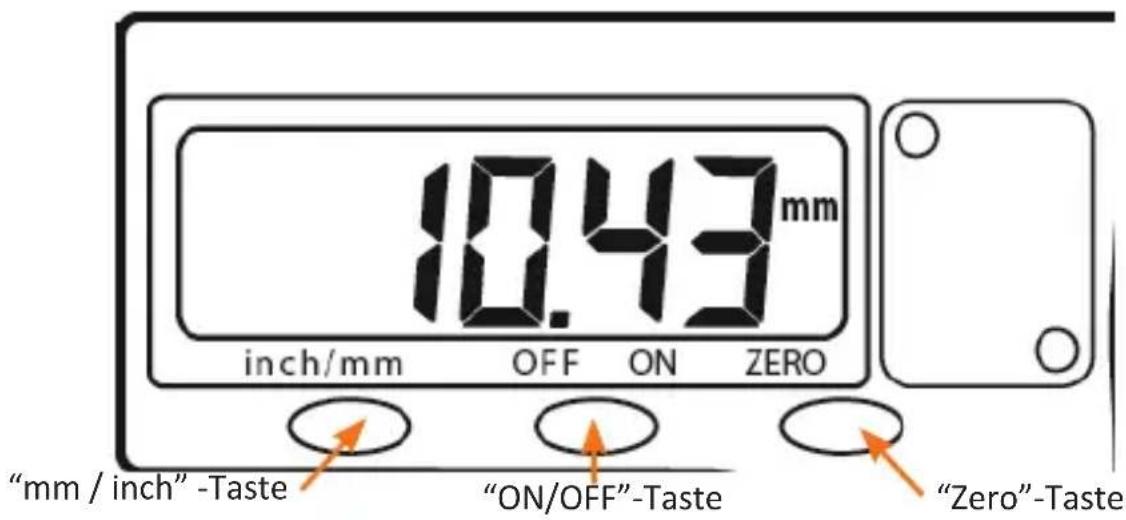

3. Bedienelemente

10.43mm inch/mm OFF ON ZERO "mm / inch" -Taste "ON/OFF"-Taste "Zero"-Taste

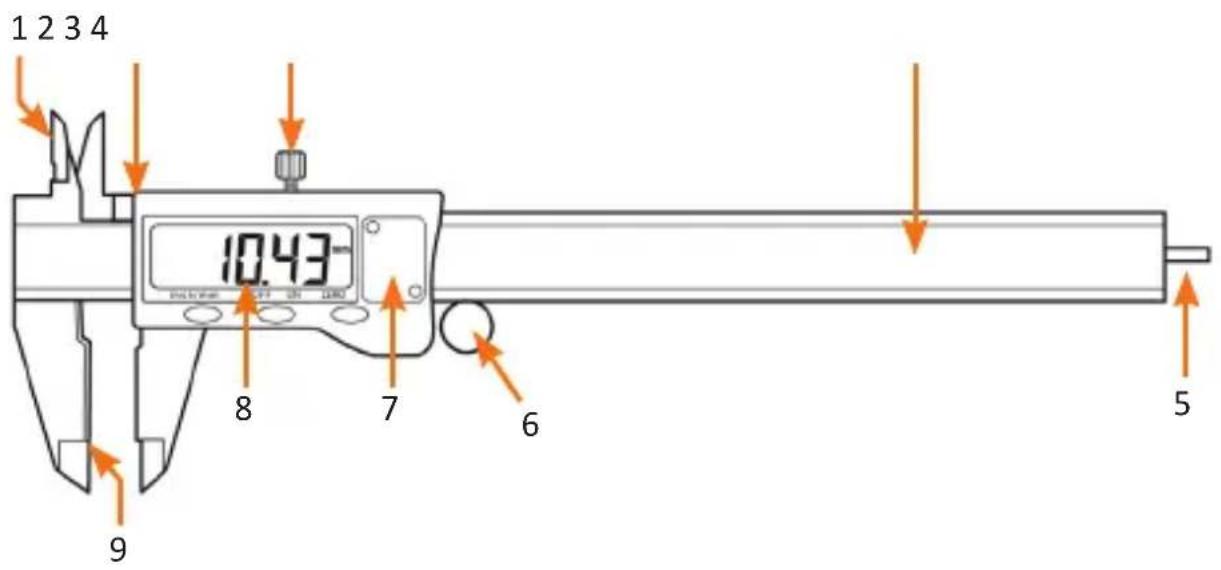

1. Produkt-Details


1 2 3 4 10.43 8 7 6 5 9

Nummer Beschreibung
1 Innenmesschenkel (für die innere Abmessung von Objekten)
2 Schieber
3 Feststellschraube
4 Messskala
5 Tiefenmessung (für die Tiefen von Objekten)
6 Justierrad
7 Batteriefach-Abdeckung
8 LCD-Display
9 Außenmesschenkel (für die äußere Abmessung von Objekten)

5. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion

• Drücken Sie die "ON/OFF"-Taste, um das Gerät einzuschalten.
• Drücken Sie die "mm / inch" -Taste, um die gewünschte Maßeinheit zu wählen.
• Drücken Sie die "Zero"-Taste, um den Ausgangspunkt des Gerätes zu bestimmen und den aktuellen Messwert auf 0 zurückzusetzen.

Hinweis: Um das Gerät auf den Standard-Ausgangspunkt zurückzusetzen, schieben Sie den Messschieber vollständig zusammen und drücken Sie die "Zero"-Taste.

6. Messarten

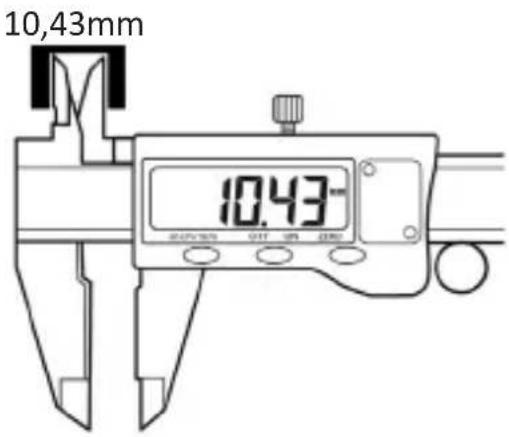

Innere Abmessung von Objekten

10,43mm 10.43-

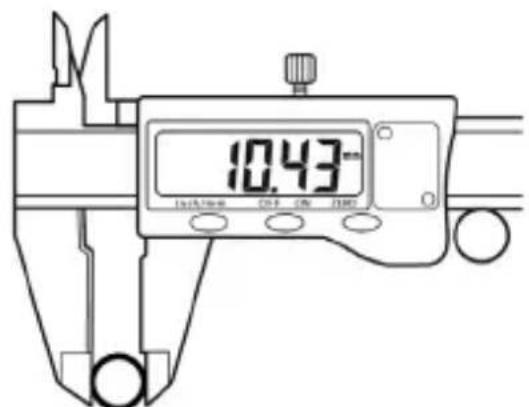

Äußere Abmessung von Objekten

10.43mm 10x5/2000 OFF ON DR00

10,43mm

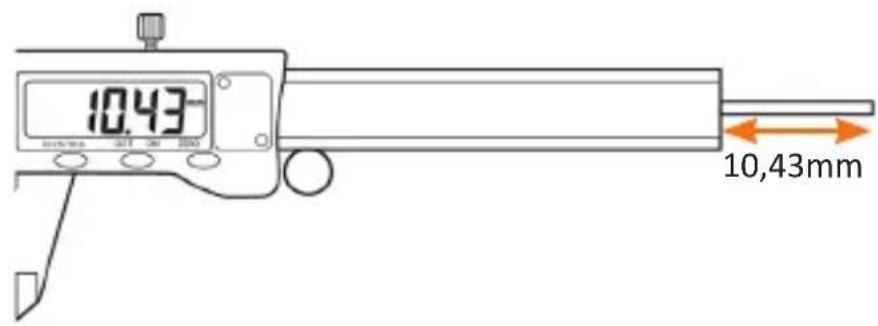

Tiefe eines Objektes

10,43 10,43mm

7. Reinigung und Pflege

• Bewahren Sie das Gerät immer an einem sauberen und trockenen Ort.
• Verwenden Sie zur Reinigung nur ein trockenes, weiches Tuch. Vermeiden Sie scharfe Reiniger, Aceton oder Alkohol zur Reinigung.
• Lassen Sie das Gerät nicht fallen, oder mit Flüssigkeiten in Kontakt kommen. Dies kann die Funktion beeinträchtigen und das Gerät beschädigen.
  • Die Batterie muss ersetzt werden, wenn das Display des Messchiebers blinkt.

8. Batterie austauschen

Die Displayanzeige fängt an zu blinken, wenn die Kapazität der Batterie schwach wird. Schrauben Sie mit dem beliegenden Schraubendreher die Batteriefach-Abdeckung (Abb. 2, Produkt-Details, Nr.7) auf und tauschen Sie die Batterie aus. Achten Sie beim Einlegen der neuen Batterie darauf, dass die korrekte Polung der Kontakte eingehalten wird. Hierbei ist der "+" Pol in Richtung Batteriefach-Deckel und der „-“ Pol auf der Platine

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen, das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie das Produkt nicht kurz. Bitte ziehen Sie den Netzstecker bei Nichtgebrauch oder bei Gewitter. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht

benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben.

Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303403/20181010YC001 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
