MANUALE UTENTE 303403 Brandson

Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione il dispositivo acquistato a lungo, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verifica-re che sia completa, esente da difetti e priva di danni.

1. Contenuto della confezione

• Calibro a corsoio
  • Brevi istruzioni per l'uso
  • Cacciavite

2. Dati tecnici

Campo di misurazione 0-1	150mm / 0-6 pollici
Risoluzione 0,01mm / 0,0005 pollici
Campo di tolleranza	• <100mm = 0,02mm / 0,001 pollici• >100 - 200mm = 0,03mm / 0,001 pollici
Batteria 1x 1,5V LR44 (=AG13/A76)
Lunghezza 235mm
Temperatura d'esercizio da 5°C a 40°C
Tipo di display LCD

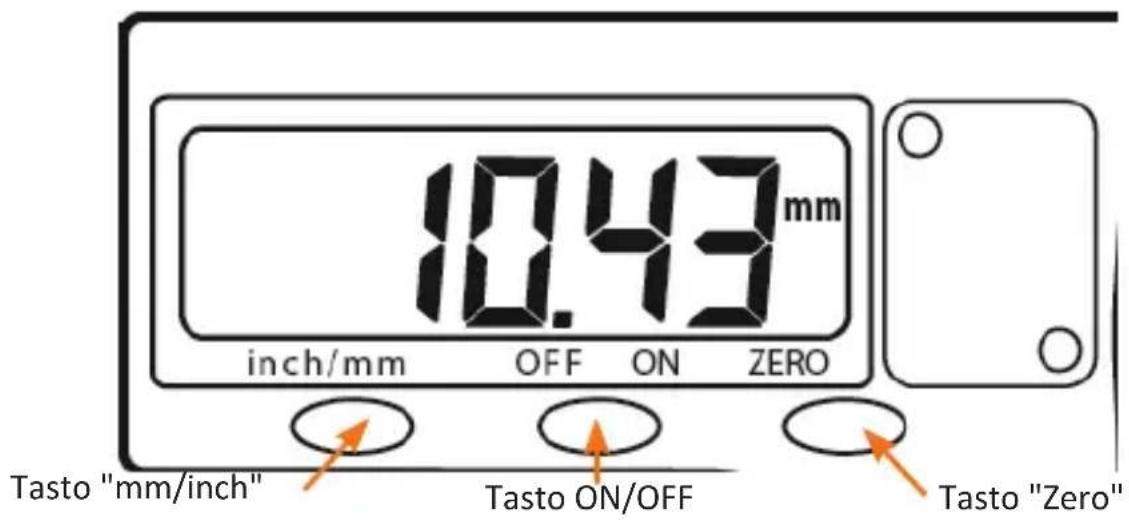

3. Elementi di comando

10.43mm inch/mm OFF ON ZERO Tasto "mm/inch" Tasto ON/OFF Tasto "Zero"

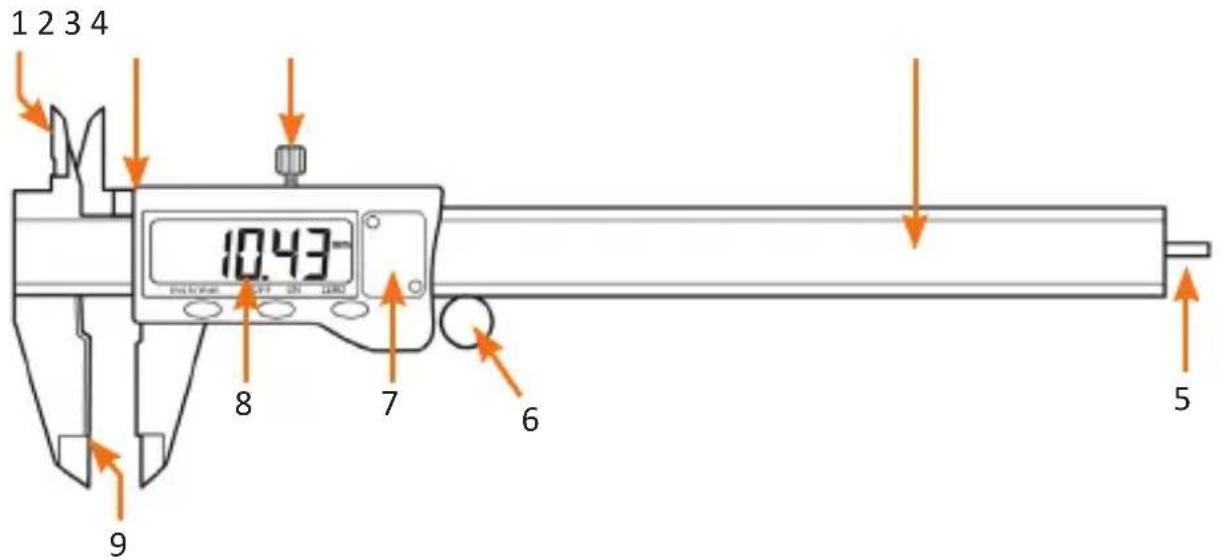

1. Dettagli del prodotto


1 2 3 4 10.43 8 7 6 5 9

Numero Descrizione
1	Becchi per misure interne (per la misurazione interna di immobili)
2 Scorrevole
3 Vite d'arresto
4 Scala di misurazione
5 Misura profondità (per le profondità di immobili)
6 Ruota di regolazione
7 Coperchio vano batterie
8 Display LCD
9 Becchi per misure esterne (per la misurazione esterna di immobili)

5. Messa in funzione

Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale di imballaggio.

Alla prima messa in funzione dell'apparecchio controllare nuovamente l'integrità del prodotto ovvero dei componenti nonché la funzione.

• Premere il tasto "ON/OFF" per accendere l'apparecchio.
• Premere il tasto "mm/inch" per selezionare l'unità di misura desiderata.
• Premere il tasto "Zero" per definire il punto di partenza dell'apparecchio e azzerare il valore di misura attuale.

Nota: per riportare l'apparecchio al punto di partenza standard, chiudere completamente il calibro a corsoio e premere il tasto "Zero".

6. Tipi di misurazione

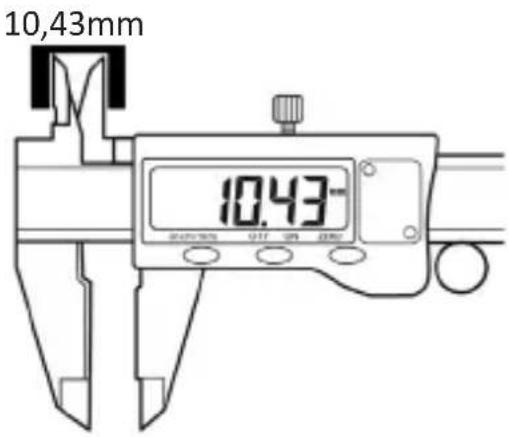

Misurazione interna di immobili

10,43mm 10.43-

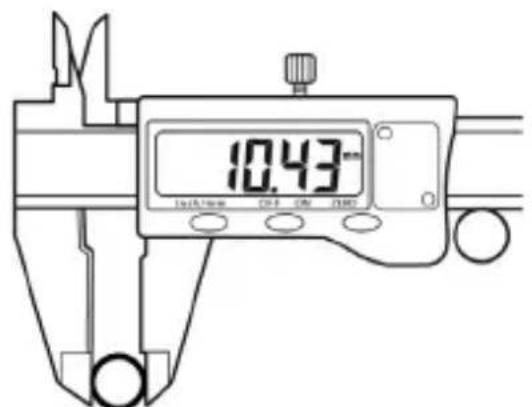

Misurazione esterna di immobili

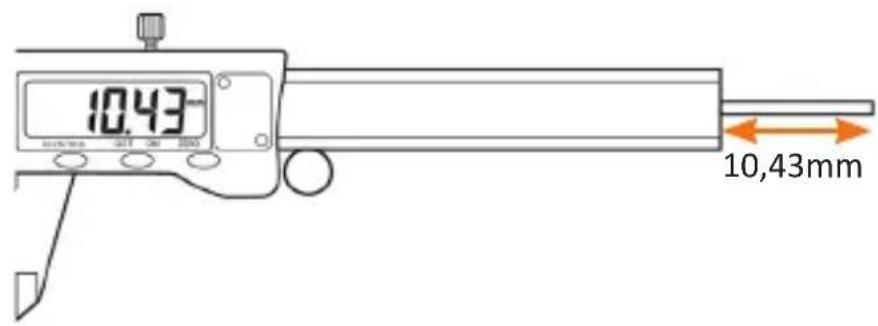

Profondità di un immobile

10,43 10,43mm

7. Pulizia e cura

• Conservare l'apparecchio sempre in un luogo pulito e asciutto.
• Per la pulizia utilizzare esclusivamente un panno asciutto e morbido. Evitare l'uso di detergenti aggressivi, acetone o alcol per la pulizia.
• Non fare cadere l'apparecchio né farlo venire a contatto con liquidi. Potrebbe essere pregiudicata la funzione e danneggiato l'apparecchio.
• Sostituire la batteria quando il display del calibro lampeggia.

Il display inizia a lampeggiare quando la capacità della batteria si indebolisce. Svitare con il cacciavite in dotazione la copertura del vano batterie (fig. 2, Dettagli prodotto N.7) e sostituire la batteria. Quando si inseriscono la nuova batteria, controllare che venga rispettata la corretta polarità dei contatti. Il polo "+" deve trovarsi in direzione del coperchio del vano batterie e il polo "-" sulla piastrina

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con tensioni di rete; l'apparecchio è privo di tensione solo quando la spina è staccata. Non cortocircuitare il prodotto. Staccare la spina durante l'inutilizzo o in caso di temporale. L'apparecchio non può essere usato all'aperto, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limi-

tazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 303403/20181010YC001 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
