Type de produit	Projecteur LED encastré
Marque	Brandson
Modèle	304020
Alimentation	220-240 V CA, 50/60 Hz
Puissance	5 W
Température de couleur	3000 K (blanc chaud)
Flux lumineux	~320 lumens
Rendu des couleurs (CRI)	≥ 80 RA
Angle de rayonnement	120°
Nombre de LED	68 LED SMD
Diamètre du boîtier	82 mm
Diamètre de perçage	75 mm
Profondeur de montage	50 mm
Poids	165 g
Orientation	Réglable (inclinaison)
Classe de protection (IP)	IP20 (usage intérieur sec)
Température de fonctionnement	10 °C à 35 °C
Entretien	Nettoyer avec un chiffon humide, sans solvants
Sécurité	Installation par un électricien qualifié, couper le courant avant montage
Recyclage	Conforme DEEE, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - 304020 Brandson

Comment installer ce projecteur LED encastré ?

Le montage doit être réalisé par un électricien qualifié. Coupez le courant au fusible, percez un trou de 75 mm de diamètre, connectez le projecteur directement au réseau 220-240 V (sans transformateur), puis insérez-le en pressant les attaches. Assurez une distance de sécurité d'au moins 5 cm entre la lampe et le plafond.

Quelle est la température de couleur de ce projecteur ?

La température de couleur est de 3000 K, ce qui correspond à un blanc chaud, idéal pour une ambiance cosy.

Puis-je utiliser ce projecteur en extérieur ?

Non, ce projecteur est conçu pour un usage intérieur sec uniquement. Il ne doit pas être exposé à l'humidité, à l'eau ou à la neige. Sa classe de protection est IP20.

Quelle est la puissance consommée ?

La puissance est de 5 W, avec une alimentation de 220-240 V CA, 50/60 Hz.

Ce projecteur est-il dimmable ?

Non, ce projecteur n'est pas dimmable. Il fonctionne à pleine puissance et ne peut pas être utilisé avec un variateur.

Quelle est la durée de vie des LED ?

La durée de vie typique des LED SMD utilisées est d'environ 25 000 à 50 000 heures, mais elle n'est pas spécifiée précisément dans la notice. Les LED ne sont pas remplaçables individuellement.

Comment nettoyer le projecteur ?

Utilisez un chiffon humide et doux. N'utilisez jamais de solvants ou de détergents puissants qui pourraient endommager le boîtier.

Puis-je remplacer les LED moi-même ?

Non, les LED sont intégrées et non remplaçables. En cas de panne, l'ensemble du projecteur doit être remplacé. Toute tentative d'ouverture annule la garantie.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord que l'alimentation est coupée et que le projecteur est correctement connecté. Si le problème persiste, contactez un électricien qualifié. N'essayez jamais de réparer l'appareil vous-même.

Combien de projecteurs puis-je installer sur un même circuit ?

La notice ne précise pas de limite, mais tenez compte de la puissance totale. Par exemple, pour un circuit de 10 A (230 V), vous pouvez installer jusqu'à 460 W (soit 92 projecteurs de 5 W chacun). Consultez un électricien pour une installation sécurisée.

MODE D'EMPLOI 304020 Brandson

Nous vous remercions d'avoir choisi un produit de BRANDSON. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le guide rapide suivant.

1. Volume de la livraison

• Projecteur LED encastré
• Mode d'emploi

2. Caractéristiques techniques

Alimentation en tension	220-240V CA, 50/60Hz, 5W
Diamètre	Dispositif : ø 82 mmTrou de montage : env. ø 75mm
Profondeur de montage env. 50mm
Température de couleur 3000 K
Flux lumineux (lumen) env. ~320lm
Rendu des couleurs (CRI) >= 80 RA
Angle de rayonnement env. 120°
Poids env. 165g
Nombre de LED 68x LED SMD
Caractéristiques Réglable

3. Consignes de sécurité importante pour cet appareil

• Les travaux de montage et de maintenance doivent être réalisés exclusivement par un électricien qualifié, conformément aux règles de sécurité locales.
• Vérifiez avant la mise en service que l'appareil n'est pas endommagé.
• Le fabriquant n'assume aucune responsabilité pour des dommages résultats de modifications techniques ou du non-respect de ce mode d'emploi.

- Assure-vous que le courant est coupé avant le début des travaux de montage.

- Les consignes de sécurité suivantes doivent absolument être respectées :

- Déconnexion : assurez-vous que le circuit de sortie est mis hors tension

- Sécuriser contre une remise en marche : s'assurer que personne ne peut rétablir accidentellement l'alimentation. Coller le fusible pour éviter une remise sous tension erronée !

- Constater l'absence de tension : vérifiez à l'aide d'un instrument de mesure ou d'un testeur de tension (détecteur de phase) si le circuit est sans tension.

4. Montage

Sortir l'appareil de l'emballage et retirer tout matériau d'emballage. Commutez le fusible du circuit électrique à l'emplacement où vous envisagez de connecter e projecteur.

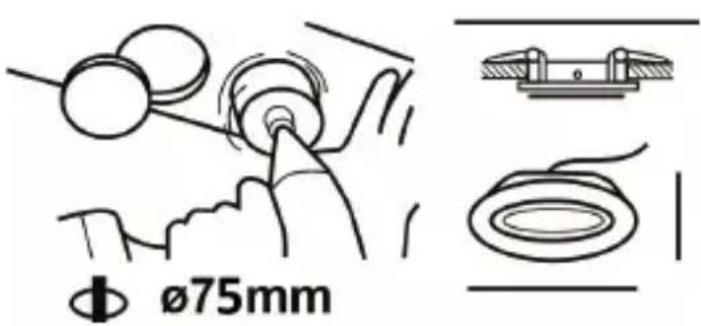

1. Faites un trou de diamètre nécessaire à l'emplacement souhaité.

Ø75mm

1. Connectez le projecteur encastré directement au réseau électrique. À cet effet, vous n'avez pas besoin d'un transformateur.

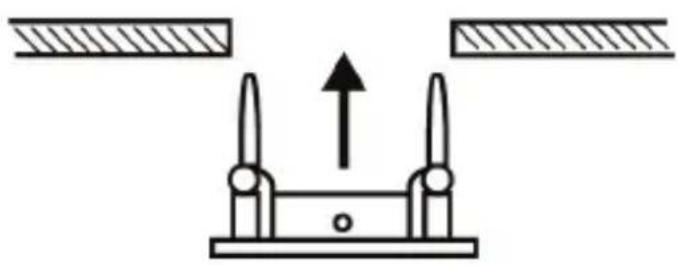

1. Presser les attaches du projecteur vers le haut et le placer dans le trou percé.

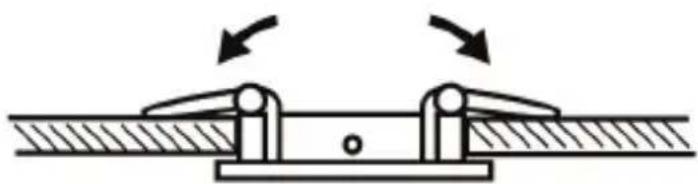

Le attaches se dépliant automatiquement vers les bords du trou et assurent le soutien nécessaire pour le projecteur encastré.

1. Une fois le montage entièrement terminé, le fusible coupé au préalable soit enclenché de nouveau.

2. La flexibilité de la lampe encastrée permet de modifier la direction du faisceau et d'incliner le dispositif vers le côté souhaité. Le projecteur est maintenant opérationnel.

1. Consignes de sécurité et exclusion de responsabilité

Note : Maintenir lors du montage un espace de sécurité d'au moins 5 cm entre la lampe et le plafond (cavité) ! Informez-vous le cas échéant en avance sur les propriétés et la résistance thermique du matériau de construction ou du matériau isolant !

N'utilisez pas l'appareil dans des environnements supérieures à 35°C ou inférieures à 10°C. N'exposez pas l'appareil à une chaleur excessive, à l'humidité ou à la poussière. N'utilisez jamais de solvants ou de détergents puissants pour le nettoyage.

12 Français

Utilisez un chiffon humide. N'essayez jamais d'ouvrir l'appareil pour effectuer des réparations ou des modifications. N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées. N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière.

Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

6. Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement.

Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet.

La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EU N° d'enregistrement DE: 67896761

Par la présente, la société WD Plus GmbH, déclare que l'appareil 304020/20191113NB025 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
