Produkttyp	LED-Einbaustrahler
Marke	Brandson
Modell	304020
Stromversorgung	220-240 V AC, 50/60 Hz
Leistung	5 W
Farbtemperatur	3000 K (warmweiß)
Lichtstrom	~320 Lumen
Farbwiedergabe (CRI)	≥ 80 RA
Abstrahlwinkel	120°
Anzahl LEDs	68 SMD-LEDs
Gehäusedurchmesser	82 mm
Bohrdurchmesser	75 mm
Einbautiefe	50 mm
Gewicht	165 g
Ausrichtung	Verstellbar (Neigung)
Schutzart (IP)	IP20 (nur für trockene Innenräume)
Betriebstemperatur	10 °C bis 35 °C
Wartung	Mit feuchtem Tuch reinigen, keine Lösungsmittel
Sicherheit	Installation durch einen qualifizierten Elektriker, vor Montage Strom abschalten
Entsorgung	Entspricht WEEE, nicht im Hausmüll entsorgen

Häufig gestellte Fragen - 304020 Brandson

Wie installiere ich diesen LED-Einbaustrahler?

Die Montage muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie den Strom am Sicherungskasten aus, bohren Sie ein Loch mit 75 mm Durchmesser, schließen Sie den Strahler direkt an das 220-240 V-Netz an (ohne Transformator) und setzen Sie ihn ein, indem Sie die Befestigungen drücken. Halten Sie einen Sicherheitsabstand von mindestens 5 cm zwischen Leuchte und Decke ein.

Welche Farbtemperatur hat dieser Strahler?

Die Farbtemperatur beträgt 3000 K, was warmweiß entspricht, ideal für eine gemütliche Atmosphäre.

Kann ich diesen Strahler im Außenbereich verwenden?

Nein, dieser Strahler ist nur für den trockenen Innenbereich geeignet. Er darf nicht Feuchtigkeit, Wasser oder Schnee ausgesetzt werden. Seine Schutzart ist IP20.

Wie viel Leistung verbraucht er?

Die Leistung beträgt 5 W bei einer Stromversorgung von 220-240 V AC, 50/60 Hz.

Ist dieser Strahler dimmbar?

Nein, dieser Strahler ist nicht dimmbar. Er arbeitet mit voller Leistung und kann nicht mit einem Dimmer verwendet werden.

Wie lange ist die Lebensdauer der LEDs?

Die typische Lebensdauer der verwendeten SMD-LEDs beträgt etwa 25.000 bis 50.000 Stunden, wird aber in der Anleitung nicht genau angegeben. Die LEDs sind nicht einzeln austauschbar.

Wie reinige ich den Strahler?

Verwenden Sie ein feuchtes, weiches Tuch. Verwenden Sie niemals Lösungsmittel oder starke Reinigungsmittel, die das Gehäuse beschädigen könnten.

Kann ich die LEDs selbst ersetzen?

Nein, die LEDs sind integriert und nicht austauschbar. Bei Defekt muss der gesamte Strahler ersetzt werden. Jeglicher Öffnungsversuch führt zum Garantieverlust.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst, ob die Stromversorgung ausgeschaltet ist und der Strahler korrekt angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker. Versuchen Sie niemals, das Gerät selbst zu reparieren.

Wie viele Strahler kann ich an einem Stromkreis installieren?

Die Anleitung gibt keine Grenze an, aber berücksichtigen Sie die Gesamtleistung. Beispielsweise können Sie an einem 10 A (230 V) Stromkreis bis zu 460 W (also 92 Strahler zu je 5 W) installieren. Konsultieren Sie einen Elektriker für eine sichere Installation.

BEDIENUNGSANLEITUNG 304020 Brandson

Vielen Dank, dass Sie sich für ein Produkt von BRANDSON entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• LED-Einbaustrahler
- Kurzanleitung

2. Technische Daten

Spannungsversorgung	220-240V~ AC, 50/60Hz, 5W
Durchmesser	Gerät: ø 82mmEinbauloch: ca. ø 75mm
Einbautiefe ca. 50mm
Farbtemperatur 3000K
Lichtstrom (Lumen) ca.	~320 lm
Farbwiedergabe (CRI) >= 80 RA
Abstrahlwinkel ca. 120°
Gewicht ca. 165 g
Anzahl der LEDs 68x SMD LED
Features Dimmbar

3. Wichtige Sicherheitshinweise für dieses Gerät

• Montage- und Wartungsarbeiten dürfen ausschließlich von einer Elektrofachkraft gemäß den örtlichen Sicherheitsvorschriften ausgeführt werden.
• Prüfen Sie das Gerät vor Inbetriebnahme auf mögliche Schäden.
• Der Hersteller haftet nicht für Schäden, die durch technische Änderungen und Nichtbeachtung dieser Anleitung entstehen.
• Stellen Sie sicher, dass vor Montagebeginn der Strom abgeschaltet ist.

Beachten Sie die folgenden Sicherheitsregeln:

• Freischalten: Stellen Sie sicher, dass der Ausgangsstromkreis spannungsfrei geschaltet wird.
• Gegen Wiedereinschalten sichern: Sorgen Sie dafür, dass niemand den Strom versehentlich wieder einschaltet. Kleben Sie die Sicherung ab, damit ein irrtümliches Wiedereinschalten verhindert wird!
• Spannungsfreiheit festellen: Überprüfen Sie mithilfe eines Messgeräts oder eines Spannungsprüfers (Phasenprüfer), ob der Stromkreis spannungsfrei ist.

4. Montage

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Schalten Sie die Sicherung des Stromkreises dort ab, wo Sie beabsichtigen, den Strahler anzuschließen.

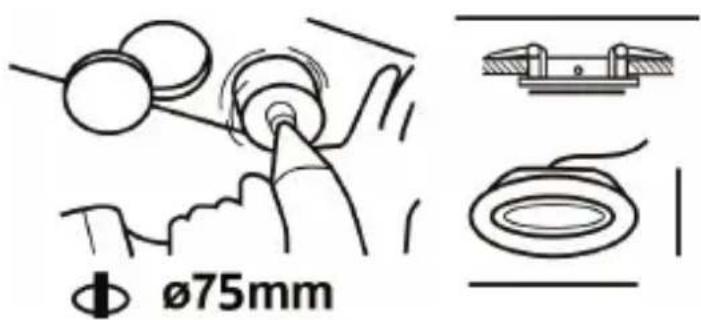

1. Sägen Sie ein Loch mit dem erforderlichen Durchmesser an der gewünschten Position.

1. Schließen Sie den Einbaustrahler direkt an das Stromnetz an. Sie benötigen hierfür keinen Trafo.

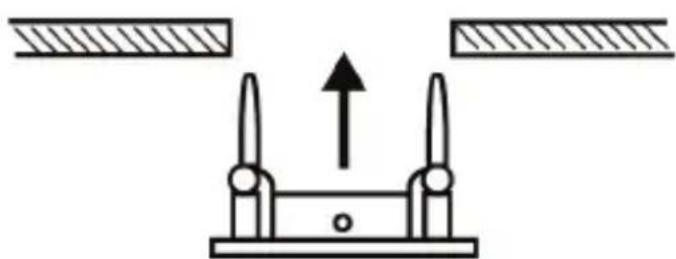

1. Drücken Sie die Klammern des Strahlers nach oben und setzen Sie diesen in das gebohrte Loch ein.

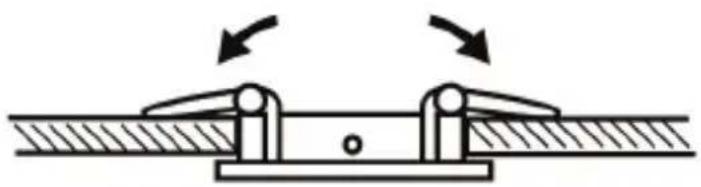

Die Klammern klappen sich automatisch an die Ränder des Loches und gewähren dem Einbaustrahler so den notwendigen Halt.

1. Wenn Sie die Montage vollständig abgeschlossen haben, müssen Sie die zuvor abgeschaltete Sicherung wieder einschalten.

1. Dank der hohen Flexibilität der Einbauleuchte können Sie die Leuchtrichtung ändern und das Gerät zu der gewünschten Seite kippen. Der Strahler ist nun betriebsbereit.

ACHTUNG!

5. Sicherheitshinweise und Haftungsausschluss

Hinweis: Bitte halten Sie bei der Montage zwischen der Lampe und der Decke (Hohlraum) einen Sicherheitsabstand von mindestens 5cm ein! Informieren Sie sich ggf. im Voraus über die Eigenschaften und Wärmeverträglichkeit der Bausubstanz bzw. des Dämmaterials!

Betreiben Sie das Gerät nicht in Umgebungen über 35°C oder unter 10°C. Achten Sie darauf, dass das Produkt nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Verwenden Sie bei der Reinigung keinesfalls Lösungsmittel oder scharfe Reinigungsmittel. Benutzen Sie ein angefeuchtetes Tuch. Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen.

4 Deutsch

Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

6. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304020/20191113NB025 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
