304020 - Illuminazione Brandson - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LED da incasso
Marca	Brandson
Modello	304020
Alimentazione	220-240 V CA, 50/60 Hz
Potenza	5 W
Temperatura colore	3000 K (bianco caldo)
Flusso luminoso	~320 lumen
Resa cromatica (CRI)	≥ 80 RA
Angolo di irraggiamento	120°
Numero di LED	68 LED SMD
Diametro alloggiamento	82 mm
Diametro foro	75 mm
Profondità di montaggio	50 mm
Peso	165 g
Orientamento	Regolabile (inclinazione)
Classe di protezione (IP)	IP20 (uso interno asciutto)
Temperatura di funzionamento	10 °C a 35 °C
Manutenzione	Pulire con un panno umido, senza solventi
Sicurezza	Installazione da parte di un elettricista qualificato, interrompere la corrente prima del montaggio
Riciclaggio	Conforme RAEE, non smaltire nei rifiuti domestici

Domande frequenti - 304020 Brandson

Come installare questo proiettore LED da incasso?

Il montaggio deve essere effettuato da un elettricista qualificato. Interrompere la corrente dal fusibile, praticare un foro di 75 mm di diametro, collegare il proiettore direttamente alla rete 220-240 V (senza trasformatore), quindi inserirlo premendo le clip. Assicurare una distanza di sicurezza di almeno 5 cm tra la lampada e il soffitto.

Qual è la temperatura colore di questo proiettore?

La temperatura colore è di 3000 K, che corrisponde a un bianco caldo, ideale per un'atmosfera accogliente.

Posso utilizzare questo proiettore all'esterno?

No, questo proiettore è progettato solo per uso interno asciutto. Non deve essere esposto a umidità, acqua o neve. La sua classe di protezione è IP20.

Qual è la potenza consumata?

La potenza è di 5 W, con alimentazione 220-240 V CA, 50/60 Hz.

Questo proiettore è dimmerabile?

No, questo proiettore non è dimmerabile. Funziona a piena potenza e non può essere utilizzato con un dimmer.

Qual è la durata di vita dei LED?

La durata tipica dei LED SMD utilizzati è di circa 25.000 a 50.000 ore, ma non è specificata precisamente nel manuale. I LED non sono sostituibili singolarmente.

Come pulire il proiettore?

Utilizzare un panno umido e morbido. Non usare mai solventi o detergenti aggressivi che potrebbero danneggiare l'alloggiamento.

Posso sostituire i LED da solo?

No, i LED sono integrati e non sostituibili. In caso di guasto, l'intero proiettore deve essere sostituito. Qualsiasi tentativo di apertura annulla la garanzia.

Cosa fare in caso di malfunzionamento?

Verificare prima che l'alimentazione sia interrotta e che il proiettore sia correttamente collegato. Se il problema persiste, contattare un elettricista qualificato. Non tentare mai di riparare l'apparecchio da soli.

Quanti proiettori posso installare sullo stesso circuito?

Il manuale non specifica un limite, ma considerare la potenza totale. Ad esempio, per un circuito da 10 A (230 V), è possibile installare fino a 460 W (ovvero 92 proiettori da 5 W ciascuno). Consultare un elettricista per un'installazione sicura.

MANUALE UTENTE 304020 Brandson

Grazie per aver scelto un prodotto BRANDSON. Per utilizzare con soddisfazione l'apparecchio acquistato a lungo, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Faretto da incasso LED
• Istruzioni per l'uso

2. Dati tecnici

Alimentazione di tensione	220-240V~ AC, 50/60Hz, 5W
Diametro	Apparecchio: ø 82mmFori di montaggio: ca. ø 75mm
Profondità di montaggio ca. 50mm
Temperatura cromatica 3000K
Flusso luminoso (lumen) ca. ~320lm
Resa cromatica (CRI) >= 80RA
Angolo del fascio ca. 120°
Peso ca. 165g
Numero di LED 68x SMD LED
Caratteristiche dimmerabile

3. Importanti istruzioni sulla sicurezza del prodotto

• Le operazioni di montaggio e manutenzione devono essere realizzate esclusivamente da un elettricista specializzato, in conformità con le disposizioni locali in materia di sicurezza.
• Prima della messa in funzione, controllare che l'apparecchio non abbia subito danni.
• Il produttore non è responsabile di eventuali danni causati da modifiche tecniche e dalla mancata osservazione delle presenti istruzioni.

- Prima di procedere all'installazione, assicurarsi che l'alimentazione elettrica sia scollegata.

- Si consiglia di attenersi alle seguenti regole di sicurezza:

- Scollegare dalla rete elettrica: Assicurarsi che il circuito d'uscita sia scollegato.

- Proteggere dal reinserimento accidentale: Assicurarsi che nessuno riattivi, sebbene accidentalmente, la corrente. Coprire il fusibile con nastro adesivo, al fine di evitare un eventuale reinserimento accidentale!

- Verifica di assenza di tensione: verificare, mediante l'aiuto di uno strumento di misura o di un rivelatore di tensione (cercafasi), se il circuito è privo di corrente.

4. Montaggio

Rimuovere il prodotto dall'imballaggio e togliere qualsiasi materiale di imballaggio. Spegnere il fusibile del circuito di corrente nel punto in cui si desidera collegare il faretto.

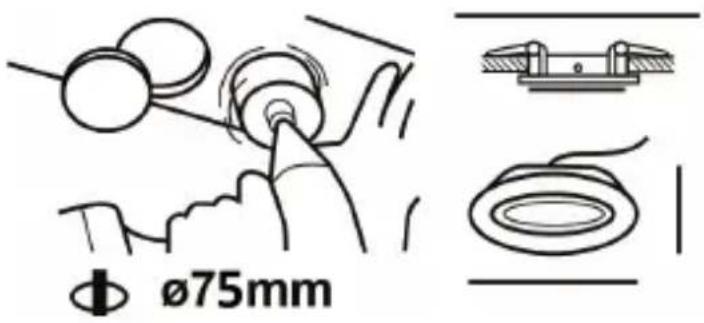

1. Praticare un foro del diametro richiesto nella posizione desiderata.

2. Collegare il faretto da incasso direttamente alla rete elettrica. Non occorre il trasformatore.

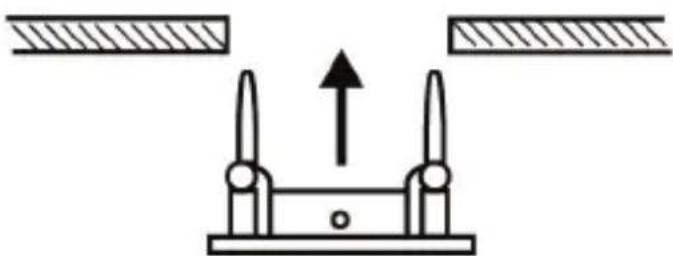

1. Premere le staffe del faretto verso l'alto e inserirle nel foro.

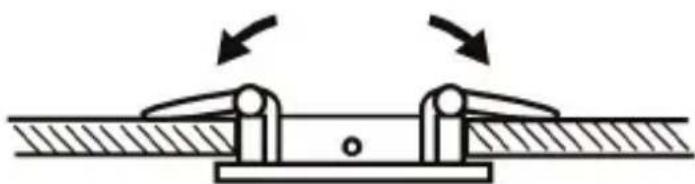

Le staffe si ripiegano automaticamente in prossimità dei bordi del faretto dando al faretto il supporto necessario.

1. Una volta completato il montaggio, sarà necessario riattivare il fusibile precedentemente staccato.

2. Grazie all'alta flessibilità del faretto da incasso, è possibile cambiare la direzione di illuminazione e inclinare l'apparecchio verso il lato desiderato. Il faretto è ora pronto per il funzionamento.

1. Avvertenze di sicurezza ed esclusione della responsabilità

Nota: Durante il montaggio, ricordarsi di mantenere una distanza di sicurezza di almeno 5 cm tra la lampada e il soffitto (cavità). Eventualmente informarsi anticipatamente sulle proprietà e sulla compatibilità termica della sostanza costruttiva e del materiale isolante.

Non utilizzare il dispositivo in ambienti con temperature superiori a 35 °C o inferiori a 10 °C. Assicurarsi che il dispositivo non sia esposto a calore eccessivo, umidità e polvere. Non utilizzare mai solventi o detergenti durante la pulizia. Usa un panno umido. Non tentare mai di aprire il dispositivo per effettuare riparazioni o modifiche.

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche. Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo. Rispettare le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

6. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 304020/20191113NB025 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
