| Caractéristiques | Détails |
|---|---|
| Type de produit | Tondeuse à gazon |
| Puissance moteur | 1600 W |
| Largeur de coupe | 40 cm |
| Hauteur de coupe | Réglable de 25 à 75 mm |
| Capacité du bac de ramassage | 50 L |
| Poids | Environ 15 kg |
| Utilisation | Pour les jardins de taille moyenne |
| Maintenance | Vérifier régulièrement les lames et nettoyer le bac de ramassage |
| Sécurité | Utiliser des gants et des lunettes de protection lors de l'utilisation |
| Informations générales | Produit électrique, nécessite une prise de courant |
FOIRE AUX QUESTIONS - RM 1600 CMI
Questions des utilisateurs sur RM 1600 CMI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tondeuse à gazon au format PDF gratuitement ! Retrouvez votre notice RM 1600 - CMI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RM 1600 de la marque CMI.
MODE D'EMPLOI RM 1600 CMI
1= avant la mise en service, lisez le mode d'emploi 2= attention, lame en rotation 3= tenez les autres personnes hors de la zone de danger ! 4= avant tout travail sur le dispositif de coupe, vous devez retirer la fiche de contact de la prise 5= attention, la lame tourne encore après l’arrêt du moteur 6= arrêtez le moteur et retirez la fiche de contact avant les réglages ou des travaux de nettoyage ou lorsque la ligne de raccordement s’est accrochée ou est abîmée. 7= attention, maintenez le câble de raccordement loin du dispositif de coupe !
Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 14Avant de travailler avec cette tondeuse à gazon, lisez consciencieusement les consignes de sécurité ainsi que le mode d'emploi ci-dessous. Familiarisez-vous avec toutes les pièces de réglage et avec la façon d'employer la machine. Une utilisation non conforme de cette tondeuse à gazon électrique peut entraîner de graves blessures. Cette tondeuse a gazon électrique n’est prévue que pour la tonte de l’herbe.
1. Consignes de sécurité générales
Ne permettez jamais à des enfants ou à des personnes n'ayant pas connaissance du mode d'emploi d'utiliser la tondeuse à gazon. Des prescriptions locales peuvent déterminer l'âge minimum requis des utilisateurs. Avant tous travaux de contrôle, de maintenance et de remise en état, il faut déconnecter le câble réseau. Dans la zone de travail de la tondeuse à gazon, l'utilisateur est responsable vis-à-vis de tiers, d'éventuels dommages causés par l'utilisation de la tondeuse à gazon. Ne travaillez que dans de bonnes conditions de lumière ou assurez un éclairage correspondant. Contrôlez toujours si l'appareil ne donne pas de signes d'endommagements. Assurez-vous que tous les dispositifs de protection sont bien montés et qu'ils fonctionnent tous impeccablement N'utilisez pas l'outil si vous êtes fatigué(e). N’utilisez pas l'appareil dans un local fermé ou mal ventilé ou à proximité de liquides inflammables ou explosifs, vapeurs ou gaz. Eteignez le moteur et retirez la fiche de contact avant d’éliminer un blocage ou une obturation du canal d'éjection et avant de contrôler la tondeuse à gazon, de la nettoyer, en effectuer la maintenance ou avant de réaliser des travaux dessus et lorsque vous rencontrez des corps étrangers. Avant l'utilisation contrôlez toujours à vue, si l’outil de coupe, toute l'unité de coupe et les boulons de fixation sont usés ou abîmés. Pour éviter tout déséquilibre, les pièces endommagées ou usées et les boulons de fixation doivent être uniquement remplacés par jeux complets. Les pièces endommagées de l'appareil sont à remplacer par un(e) spécialiste. Pour les réparations, seules les pièces de rechange d'origine doivent être utilisées. Pour le montage ou la dépose de la lame, suivez les directives et portez des gants de protection. Contrôlez le terrain sur lequel vous allez employer la tondeuse à gazon et retirez tous les objets pouvant être attrapés ou éjectés par celle- ci. Les corps étrangers doivent être éliminés avant de tondre le gazon. Faites attention aux câbles de rallonge dont vous avez besoin pour le travail. Pendant la tonte, portez toujours des chaussures rigides et antidérapantes ainsi qu'un pantalon long. Ne tondez jamais pieds nus ou avec des sandales légères. Utilisez toujours la tondeuse à gazon avec un sac collecteur ou travaillez avec le volet de protection fermé lorsque le sac collecteur d'herbe n’est pas employé. Lors de la mise en marche du moteur, la tondeuse à gazon ne doit pas être soulevée. Ne mettez jamais les mains ou les pieds sur ou sous des pièces en rotation. Tenez-vous toujours éloigné de l'orifice d'éjection. Avant de décrocher le sac collecteur d'herbe ou de le vider, le moteur doit être arrêté et la lame être au repos. L’écart de sécurité dû au longeron cité plus tôt doit être respecté. Si vous tondez une pente, vous devez alors tondre perpendiculairement à la pente. N'utilisez pas la tondeuse à gazon pour des pentes de plus de 15 %. Avant de lever la tondeuse à gazon pour la transporter, le moteur doit être arrêté, le câble secteur débranché et la lame être au repos. Veillez à ce que personne, en particulier pas d'enfants ni d'animaux, ne se trouve à proximité directe de la tondeuse à gazon pendant son utilisation. Assurez qu'une distance de sécurité de 10 mètres soit bien respectée. Conservez la tondeuse à gazon dans un lieu sec et inaccessible aux enfants. Les réparations sur des pièces électriques de la tondeuse à gazon doivent exclusivement être effectuées par un(e) spécialiste en électricité. Les câbles de raccordement utilisés ne doivent pas être plus légers que des câbles en gaine caoutchouc H07RN-F conformément à la norme DIN 57 282/VDE 0282 et doivent avoir un diamètre minimal de 1,5 mm
. Les raccords à fiche doivent être dotés de contacts de protection et l'accouplement doit être protégé contre les éclaboussures. Le câble de raccordement doit être fixé au guidon de traction pour soulagement
Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 15et être raccordé à l’interrupteur fiche combiné. Contrôlez, avant l'emploi, le câble quant à d'éventuels endommagements et usures. Ne tondez jamais avec des câbles non irréprochables (valable également pour les câbles du moteur de l'appareil). Si le câble est endommagé pendant la tonte, tirez immédiatement la fiche du réseau et ne contrôlez l'endommagement qu'ensuite. Lors du démarrage du moteur, la tondeuse à gazon ne doit pas être basculée, à moins que la tondeuse à gazon ne doive être soulevée pour le processus en question. Dans un tel cas, basculez-la juste assez et ne soulevez que le côté caché à l'utilisateur. Retirez la fiche de la prise de courant , lorsque l'appareil commence à vibrer inhabituellement (contrôlez tout de suite). Assurez-vous que tous les écrous, vis et boulons soient bien serrés et que l'appareil se trouve dans un état de fonctionnement en toute sécurité. Arrêtez le moteur et retirez la fiche de contact lorsque vous rencontrez un corps étranger, recherchez un endommagement possible et faites les réparations nécessaires avant de redémarrer et de retravailler avec la tondeuse à gazon. La tondeuse à gazon ne doit pas être exposée à la pluie. Le gazon ne doit pas être mouillé ni humide. Veillez à toujours garder une position équilibrée lors de vos travaux. Ne guidez la machine qu'au pas. Soyez particulièrement précautionneux, lorsque vous changez de direction sur une pente. Soyez particulièrement précautionneux lorsque vous faites demi-tour avec la tondeuse à gazon ou lorsque vous la tirez vers vous. Arrêtez la tondeuse lorsque l'appareil doit être basculé pour un transport, lorsque d’autres surfaces que le gazon doivent être franchies et lorsque l'appareil doit être amené jusqu'à la surface à tondre et emmené de celle-ci. Démarrez ou actionnez l'interrupteur de démarrage avec précaution, conformément aux consignes du fabricant. Veillez à garder un écart suffisant des pieds par rapport à l’outil de coupe. Ne levez ni ne portez pas la tondeuse à gazon avec un moteur en marche. Arrêtez le moteur lorsque vous vous écartez de la tondeuse à gazon. Laissez le moteur refroidir avant de mettre la machine dans des locaux fermés. Vérifiez régulièrement la fermeture du sac collecteur d'herbe ou sa perte de capacité de fonctionnement. Avant de régler ou de nettoyer la tondeuse à gazon ou avant de contrôler si le câble de raccordement au réseau est emmêlé ou endommagé, mettez la tondeuse à gazon à l’arrêt et retirez la fiche de contact. Les prises d'accouplement aux organes de raccordement doivent être en caoutchouc, en PVC souple ou autres matériaux thermoplastiques de la même solidité ou être revêtus de ce matériau. Veillez à évitez de passer là où le câble de rallonge ne pourrait pas suivre sans obstacles. Des démarrages intempestifs sur un court temps, particulièrement " jouer " avec le contacteur sont à éviter. Des variations de tension possibles de l’appareil en marche intensive peuvent causer en cas de conditions de réseau défavorables, des dérangements à d'autres appareils branchés sur le même circuit. Dans ce cas, les mesures suivantes sont à prendre (par exemple branchement à un autre circuit électrique que l’équipement touché, mise en service de l'appareil à un autre circuit électrique avec une impédance moindre). Retirez toujours la fiche de contact de la prise : - toujours lorsque vous vous éloignez de la machine. - si l'appareil commence à vibrer anormalement (contrôlez tout de suite).

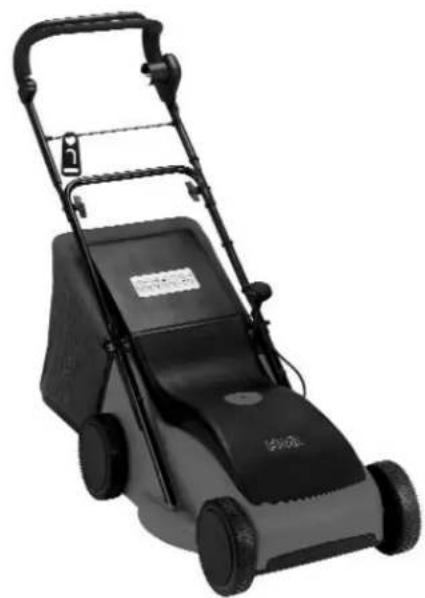

2. Vue d'ensemble de la structure (cf.
1. Combinaison interrupteur-fiche
3. Ecrous à oreilles
4. Sac collecteur d'herbe
5. Clapet d'éjection
6. Poignée de réglage en hauteur
3. Utilisation conforme
Branchement électrique La tondeuse à gazon peut être raccordée à chaque prise de courant d'éclairage (de 230/230 Volt courant alternatif. S’il n’y a cependant qu’une prise à contact de protection disponible, il faut prévoir un disjoncteur de protection de réseau pour 16A et un disjoncteur à courant de défaut avec max. 30 mA. Câbles de branchement des appareils Veuillez n'utiliser que des câbles de branchements
Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 16d’appareils non endommagés. Le câble de raccordement de l'appareil ne doit pas être trop long (max. 50 m), car autrement cela réduit la puissance du moteur électrique. Le câble de raccordement de l'appareil doit avoir une section transversale de 3 x 1,5 mm
. Les câbles de raccordement de tondeuses à gazon électriques souffrent souvent de défauts d’isolations. Les causes en sont entre autres : - des déchirures en passant par dessus la ligne - des endroits écrasés lorsque le câble de raccordement de l'appareil passe sous des portes ou fenêtres - des fissures par vieillissement de l'isolation - des pliures dues a la fixation ou au guidage non conforme du câble de raccordement Si de tels câbles de raccordement sont utilisés alors que leur isolation est endommagée, ils représentent un danger de mort. Les câbles, fiches et prises d'accouplement doivent répondre aux conditions de la liste suivante. Les câbles de raccordement de tondeuses à gazon doivent avoir une isolation caoutchouc. Les câbles de raccordement de l'appareil doivent être au moins de type H05RN-F et avoir trois brins. Une impression de la désignation de type sur le câble de raccordement est obligatoire. N'achetez que des lignes de raccordement dûment marquées ! Les fiches et prises d'accouplement aux lignes de raccordement doivent être en caoutchouc et être protégées contre les éclaboussures. Les câbles de raccordement de l'appareil ne doivent pas être trop longs. Les câbles de raccordement de l'appareil longs doivent avoir des sections transversales plus importantes. Les câbles de raccordement et conduites de raccordement doivent être contrôlées régulièrement quant à d'éventuels dommages. Veillez à ce que les câbles soient déconnectés pendant le contrôle. Déroulez complètement le câble de raccordement de l'appareil. Contrôlez aussi les introductions des câbles de raccordement, au niveau des fiches et des prises d'accouplement, quant à d'éventuels pincements. La tondeuse à gazon convient à l'utilisation privée dans des jardins domestiques et de loisirs. Sont considérés comme tondeuses à gazon pour les jardins domestiques et de loisirs celles dont l'utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l'entretien de surfaces d'herbe ou de gazon, ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que dans l'agriculture et les exploitations forestières. Le respect du mode d'emploi joint par le fabricant est la condition préalable à une utilisation conforme de la tondeuse à gazon. Le mode d'emploi comprend aussi les conditions d’utilisation, de maintenance et d'entretien. Attention ! A cause du danger physique d’utilisation, la tondeuse à gazon ne doit pas être utilisée pour débroussailler les buissons, les haies et les bouquets, pour couper et broyer des plantes grimpantes ou de gazon sur un toit ou dans des jardinières ni pour nettoyer (aspirer) les chemins et comme hacheur pour réduire des sections d’arbres et de haies. De plus la tondeuse à gazon ne doit pas être utilisée comme moto-bêche ni pour égaliser des bosses du sol, comme par ex. les taupinières. Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d’entraînement pour d’autres outils d’autres types, à moins que ce ne soit permis par le fabricant.
4. Assemblage de la tondeuse à gazon
La tondeuse à gazon est livrée démontée. Les roues, le guidon complet, le sac collecteur et la poignée de réglage en hauteur doivent être montées avant l’utilisation de la tondeuse à gazon. Suivez le mode d'emploi, étape par étape, et aidez-vous des illustrations pour vous simplifier le montage. Montage des roues (cf. figures 2 à 5) Sortez la tondeuse à gazon du carton. Les roues se trouvent dans la zone de coupe de la tondeuse à gazon. Comme protection pour le transport, un capuchon a été posé sur chaque essieu arrière. Ceux-ci ne sont plus nécessaires pour une utilisation ultérieure. Enfichez la roue sur l’axe (figure 2). Prenez la clé universelle fournie et les boulons à six pans creux avec les rondelles (figure 3) et fixez la roue (figure 4). Quand vous avez fixé la roue, vous devez encore monter l’enjoliveur (figure 5). Provcédez de la même manière pour les 3 roues restantes. Assemblage du bouton central de réglage en hauteur (voir les figures 6 et 7) Comme protection pour le transport un capuchon a été posé sur l’axe carré du réglage en hauteur. Celui-ci n’est plus nécessaire pour une utilisation
Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 17ultérieure. Prenez le bouton de réglage fourni et placez le sur l’axe carré : (figure 6). Le bouton de réglage peut être fixé avec la vis fournie (figure 6). Placez ensuite la partie supérieure du bouton de réglage (figure 7). Montage du guidon (cf. figures 8 à 14) Prenez l’infrastructure du guidon et glissez-la sur le tube de guidage (figure 8). Fixez le bas du guidon, comme dans la figure 9, avec les écrous borgnes fournis.
Avant de fixer la partie supérieure du guidon, montez d’abord l’entretoise (figure 10 /Pos. 1) avec le support de câble (figure 10 / Pos. 2). Pour ce faire, tirez les terminaisons vers l'extérieur, afin d’écarter l’étrier. Pendant l’écartement du guidon, l’entretoise est facile à installer. Le guidon de commande supérieur doit être glissé sur le guidon inférieur (figure 11). Vous pouvez fixer le guidon supérieur avec les vis et écrous à oreilles fournis (figure 12). Le guide de câble (figure 12 point A) doit par conséquent être enclenché de telle façon que la partie ronde repose sur le tube. Avec les clips de fixation de câbles fournis (figure 13), le câble peut être fixé au guidon (figure 14). Montage du sac collecteur (cf. figures 15 à 17) Enfoncez le sac collecteur par dessus le support du guidon (figure 15). Le sac collecteur doit être fixé sur le guidon comme indiqué sur les figures 16 et 17. Pour accrocher le sac collecteur, le moteur doit être arrêté et la lame ne doit pas tourner. Levez le clapet d’éjection (figure 1 / pos. 5) d'une main. De l'autre main, tenez le sac collecteur par la poignée et accrochez-le par le haut (figure 18).
5. Réglage de la hauteur de coupe
Attention ! Le réglage de la hauteur doit uniquement être effectué moteur arrêté et câble secteur débranché. Avant de commencer à tondre, vérifiez que l’outil de coupe n’est pas émoussé et que vos moyens de fixation ne sont pas endommagés. Remplacez l’outil de coupe émoussé et /ou endommagé pour ne produire aucun déséquilibre. Pour ce contrôle, arrêtez le moteur et retirez la fiche de contact. Le réglage de la hauteur de coupe doit être exécuté comme suit (cf. figure 19) : Vous voulez réduire la hauteur de coupe, alors tournez le bouton vers la gauche. Si la hauteur doit être augmentée, alors tournez le bouton vers la droite. Lecture de la hauteur de coupe La hauteur de coupe est réglable de 25 à 73 mm en continu. La hauteur de coupe est lisible à l'extérieur du carter au-dessus de la roue arrière gauche (voir figure 20).
Raccordez la ligne de raccordement de l'appareil à la combinaison interrupteur-fiche (figure 1 / pos. 1) et bloquez la ligne de raccordement avec le support de câble (figure 1/ pos. 2). Les dispositifs de fixation (support de câble) pour la ligne de raccordement de l'appareil doivent être utilisés. IAttention ! Pour éviter une mise en circuit involontaire de la tondeuse à gazon, la combinaison interrupteur-fiche est dotée d'un interrupteur à deux positions (figure 22 / pos. 1) qui doit être appuyé avant que le levier de commande (figure 22 / Pos. 2) ne soit tiré. Lorsque le levier de commande est relâché, la tondeuse à gazon est mise à l’arrêt. Effectuez ce processus plusieurs fois de suite pour être sûr que votre appareil fonctionne correctement. Avant d'entreprendre des travaux de réparation ou de maintenance sur l'appareil, vous devez vous assurer que la lame ne tourne pas et que l'appareil est bien déconnecté du réseau. Attention ! N’ouvrez jamais le clapet d’éjection lorsque le sac collecteur va être vidé et que le moteur fonctionne. Une lame en rotation peut causer des blessures. Fixez le clapet d’éjection et/ou le sac collecteur toujours minutieusement. Pour les enlever, mettez avant le moteur hors service. La distance de sécurité donnée par les longerons de guidage entre le carter de lame et l'utilisateur doit toujours être maintenue. En tondant et en cas de modifications de la direction auprès de buissons et de pentes, veuillez particulièrement faire attention. Veillez à vous tenir de façon sûre, portez des chaussures à semelles anti-dérapantes et agrippantes et des pantalons longs. Tondez toujours transversalement par rapport à la pente. Les pentes de plus de 15 degrés ne doivent pas être tondues avec la tondeuse pour des raisons de
Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 18sécurité. Soyez particulièrement vigilants lorsque vous vous déplacez en reculant et lorsque vous tirez la tondeuse à gazon. Risque de trébucher
7. Consignes pour tondre le gazon
correctement Pour la tonte, il est conseillé de travailler par chevauchement. Couper uniquement avec une lame aiguisée, de telle façon que les brins d’herbe ne soient pas effilochés et ne jaunissent pas. Pour obtenir une tonte correcte, il faut faire suivre à la tondeuse à gazon des pistes droites, dans la mesure du possible. Les bords de ces pistes doivent alors se chevaucher de quelques centimètres pour qu'aucune bande ne reste sans tonte. A quelle fréquence doit-on tondre dépend de la vitesse de croissance du gazon. Dans la haute période de croissance (mai – juin) deux fois par semaine, sinon une fois par semaine. La hauteur de coupe doit être entre 4 et 6 cm et jusqu’à la prochaine coupe, la pousse doit être de 4 à 5 cm. Si le gazon est devenu trop haut, on ne devrait pas faire l’erreur de le couper tout de suite à la hauteur normale. Ceci nuit au gazon. Ne le coupez alors pas plus qu’à la moitié de la hauteur de l’herbe. La partie inférieure du carter de la tondeuse à gazon doit être gardée propre et les dépôts d'herbe absolument éliminés. Les dépôts gênent le processus de démarrage, altèrent la qualité de coupe et l’éjection de l’herbe. Sur les pentes, il faut suivre une ligne de tonte transversale par rapport à la pente. Un glissement de la tondeuse à gazon est évité par une inclinaison vers le haut. Sélectionnez la hauteur de coupe, en fonction de la hauteur de gazon réelle. Faites plusieurs passages, de sorte de ne couper que 4 cm max. en une fois. Avant d'effectuer tout contrôle de la lame, mettez le moteur à l’arrêt. Pensez aussi que la lame continue à tourner quelques secondes après l’arrêt du moteur. N’essayez jamais, d’arrêter la lame. Vérifiez régulièrement, si la lame est correctement fixée, en bon état et bien aiguisée. Si tel n'est pas le cas, rectifiez ou remplacez-la. Si la lame en mouvement frappe un objet, arrêtez la tondeuse à gazon et attendez, que la lame soit au repos. Contrôlez ensuite l’état de la lame et du porte-lame. Si ceux-ci sont endommagés, ils doivent être changés. Posez le câble de raccordement de l'appareil en forme de boucle devant la prise utilisée, sur la terre. Tondez loin de la prise, c'est-à-dire aussi du câble et veillez à ce que le câble de raccordement soit toujours sur le gazon tondu, afin de ne pas être écrasé par la tondeuse à gazon.
Dès que des restes d’herbe restent sur le sol pendant la tonte, le sac collecteur doit être vidé. Attention ! Avant de décrocher le sac collecteur, arrêtez le moteur et attendez l’arrêt de l’outil de coupe. Pour décrocher le sac collecteur, levez le clapet d’éjection avec une main, avec l’autre main, prenez le sac collecteur par la poignée. Conformément aux prescriptions de sécurité, le clapet d’éjection se ferme au décrochage du sac collecteur et bouche l’orifice d'éjection arrière. Si des restes d’herbe sont accrochés dans l’ouverture, mettez le moteur en marche lentement, et reculez la tondeuse à gazon d’environ 1 m. Les restes de coupe dans le carter et sur l’outil de travail ne sont pas à enlever à la main ou au pied, mais avec les moyens appropriés, par ex. brosse ou balayette. Pour garantir un bon ramassage, le sac collecteur et surtout la grille doivent être nettoyées de l’intérieur après utilisation. N’accrochez le sac collecteur qu'après l’arrêt du moteur et de l'outil de coupe. Levez le clapet d’éjection avec une main et avec l’autre main maintenez le sac collecteur par la poignée et accrochez-le d'en haut
9. Maintenance et stockage
Les travaux de maintenance et de nettoyage sur la tondeuse à gazon, ainsi que le démontage des dispositifs de protection, doivent uniquement être entrepris lorsque la ligne secteur est déconnectée. Les lames, porte-lames et écrous usés ou endommagés sont à changer par jeux entiers par un(e) spécialiste, pour maintenir un équilibre. La tondeuse à gazon ne doit pas être nettoyée avec de l’eau, particulièrement en haute pression. Faites en sorte que les éléments de fixation (vis, écrous etc.) soient bien serrés de telle façon que vous puissiez travailler avec la tondeuse en toute sécurité. Contrôlez surtout les apparitions d’usure sur le système de récupération d’herbe. Remplacez les pièces usées ou endommagées. Stockez votre tondeuse à gazon dans un local sec.
Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 19Pour obtenir une longue durée de vie, toutes les pièces vissées et les roues et essieux doivent être nettoyés et ensuite huilés. Seulement un soin régulier de la tondeuse à gazon lui assure solidité et performance dans le temps, mais surtout vous assure une tonte facile et sans souci de votre gazon. Nettoyez si possible la tondeuse à gazon avec une brosse ou des chiffons. N'utilisez aucun solvant ou eau pour éliminer les salissures. La pièce qui s’use le plus est la lame. Vérifiez régulièrement l’état de la lame tout comme sa fixation. Si la lame est usée, elle doit être changée ou aiguisée tout de suite. Si des vibrations anormales de la tondeuse à gazon se produisent, ceci signifie que la lame n’est pas correctement équilibrée ou a été déformée par un choc. Dans ce cas, il faut la réparer ou la changer.
Pour des raisons de sécurité, nous recommandons de faire effectuer l'échange de la lame par une entreprise spécialisée dûment autorisée. Attention ! Portez des gants de travail ! Utilisez exclusivement une lame d’origine, autrement, le fonctionnement et la sécurité ne sont pas garantis. Pour le changement de lame, veuillez procéder comme suit : Desserrez la vis de fixation avec clé polygonale fournie. Retirez la lame et remplacez-la par une neuve. En installant la lame neuve, veillez au sens de montage de la lame. Les ailettes de la lame doivent se dresser dans carter moteur (cf. figure 23). Les logements de coupelles doivent concorder avec les poinçonnages de la lame (cf. figure 24). Ensuite, serrer fermement à nouveau la vis de fixation avec la clé polygonale (cf. figure 24). Le couple de serrage doit être d’env. 25 Nm. A la fin de la saison, effectuez un contrôle général de la tondeuse à gazon et retirez tous les dépôts accumulés. Avant tout début de saison, contrôlez absolument l’état de la lame. Pour des réparations, adressez-vous à notre service clientèle. Utilisez exclusivement des pièces originales. 11.Technical data Tension réseau : 230V 50 Hz Puissance absorbée : 1600 W Vitesse de rotation du moteur :3000tr/min
Largeur de recouvrement : 47 cm Largeur de coupe : 42 cm Hauteur de coupe : 25-73 mm Volume du sac collecteur : 55 litres Niveau de pression acoustique LPA : 90 dB(A) Niveau de puissance acoustique LWA : 94 dB(A) Vibration au longeron: 10 m/s
12. Plan de recherche des erreurs
Erreur Causes probables Suppression Moteur ne démarre pas a) condensateur défectueux a) Par l’atelier service clientèle b) Pas de courant dans la fiche b) Contrôler le câble et le fusible c) Câble défectueux c) Contrôler d) Combinaison interrupteur-fiche d) Par l'atelier de service défectueuse clientèle e) Raccordements sur le moteur e) Par l'atelier de service ou condensateur détachés clientèle f) L’appareil est dans herbe haute f) Démarrer sur l’herbe basse ou sur une surface déjà tondue ; modifier éventuellement la hauteur de coupe g) Carter bouché g) Nettoyer le carter pour que la lame tourne librement Puissance du moteur baisse a) Herbe trop haute ou trop humide a) Corrigez la hauteur de coupe b) Carter de tondeuse bouché b) Nettoyez le carter c) Lame très usée c) Changer la lame Coupe non propre a) Lame usée a) Changer la lame ou l’aiguiser b) Hauteur de coupe incorrecte b) Corriger la hauteur de coupe Anleitung RM 1600 01.09.2004 13:30 Uhr Seite 21Prima di lavorare con questo tosaerba elettrico, leggete attentamente le seguenti norme di sicurezza e le istruzioni per l'uso. Informatevi bene sugli elementi di regolazione e sull'uso appropriato dell’apparecchio. L'uso improprio del tosaerba elettrico può causare gravi lesioni. Il tosaerba elettrico è concepito solo per tagliare l'erba.
Per l’apparecchio indicato nelle istruzioni concediamo una garanzia di 2 anni,nel caso il nostro prodotto dovesse risultare difettoso. Questo periodo di 2 anniinizia con il trapasso del rischio o la presa in consegna dell’apparecchio da partedel cliente. Le condizioni per la validità della garanzia sono una corretta manutenzione secondo le istruzioni per l’uso così come un utilizzo appropriato del nostro apparecchio.Naturalmente in questo periodo di 2 anni continuiamo ad assumerci gliobblighi di responsabilità previsti dalla legge.La garanzia vale per il territorio della Repubblica Federale Tedesca o deirispettivi paesi del principale partner di distribuzione di zona a completamentodelle norme di legge in vigore sul posto. Rivolgersi all’addetto del servizioassistenza clienti incaricato della rispettiva zona o all’indirizzo di assistenzaclienti riportato in basso. GARANTIE Nous fournissons une garantie de 2 ans pour l’appareil décrit dans le mode d’emploi, en cas de vice de notre produit. Le délai de 2 ans commence avec la transmission du risque ou la prise en charge de l’appareil par le client.La condition de base pour le faire valoir de la garantie est un entretien en bonne et due forme, conformément au mode d’emploi, tout comme une utilisation de notre appareil selon l’application prévue.Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans. La garantie est valable pour l’ensemble de la République Fédérale d’Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l’interlocuteur du service après- vente compétent pour votre région ou l’adresse mentionnée ci-dessous.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation undBegleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig.
La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
