PCS-XG77 - Système de vidéo conférence SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Système de vidéo conférence SONY PCS-XG77, résolution HD 1080p, codec H.264, supporte les appels multipoints.
Utilisation	Idéal pour les réunions d'affaires, les conférences à distance et les formations en ligne.
Maintenance et réparation	Vérifier régulièrement les mises à jour du firmware, nettoyer les lentilles des caméras et s'assurer que les câbles sont en bon état.
Sécurité	Supporte le chiffrement des données pour sécuriser les communications vidéo.
Informations générales	Compatible avec divers systèmes de gestion de conférence, facile à installer et à configurer.

FOIRE AUX QUESTIONS - PCS-XG77 SONY

Comment établir une connexion avec le SONY PCS-XG77 ?

Pour établir une connexion, assurez-vous que le système est correctement alimenté et connecté à votre réseau. Utilisez l'interface de configuration pour entrer les paramètres de votre réseau et vérifier la connectivité.

Que faire si l'image est floue pendant une vidéoconférence ?

Vérifiez la lentille de la caméra pour vous assurer qu'elle est propre. Ajustez également la mise au point manuelle si nécessaire via les réglages de la caméra.

Comment résoudre les problèmes de son pendant une réunion ?

Assurez-vous que le microphone est bien connecté et activé. Vérifiez également le volume et les paramètres audio dans le menu des réglages du système.

Comment mettre à jour le logiciel du SONY PCS-XG77 ?

Vous pouvez mettre à jour le logiciel en accédant au menu de configuration, puis en sélectionnant 'Mise à jour du système'. Assurez-vous que le système est connecté à Internet.

Que faire si le système ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de débrancher le système pendant quelques minutes avant de le rallumer.

Comment configurer les paramètres de sécurité pour les vidéoconférences ?

Accédez au menu de configuration et sélectionnez 'Paramètres de sécurité'. Configurez un mot de passe pour les réunions et activez les options de cryptage si disponibles.

Pourquoi mon SONY PCS-XG77 ne se connecte-t-il pas à d'autres systèmes de vidéoconférence ?

Vérifiez la compatibilité des protocoles de vidéoconférence utilisés. Assurez-vous également que les paramètres réseau sont correctement configurés pour permettre les connexions externes.

Comment réinitialiser le SONY PCS-XG77 aux paramètres d'usine ?

Accédez au menu de configuration, sélectionnez 'Réinitialisation' et choisissez 'Réinitialiser aux paramètres d'usine'. Notez que cela effacera toutes vos configurations personnalisées.

Comment améliorer la qualité vidéo lors d'une conférence ?

Assurez-vous d'avoir une connexion Internet stable avec une bande passante suffisante. Évitez d'utiliser d'autres applications gourmandes en bande passante pendant la vidéoconférence.

MODE D'EMPLOI PCS-XG77 SONY

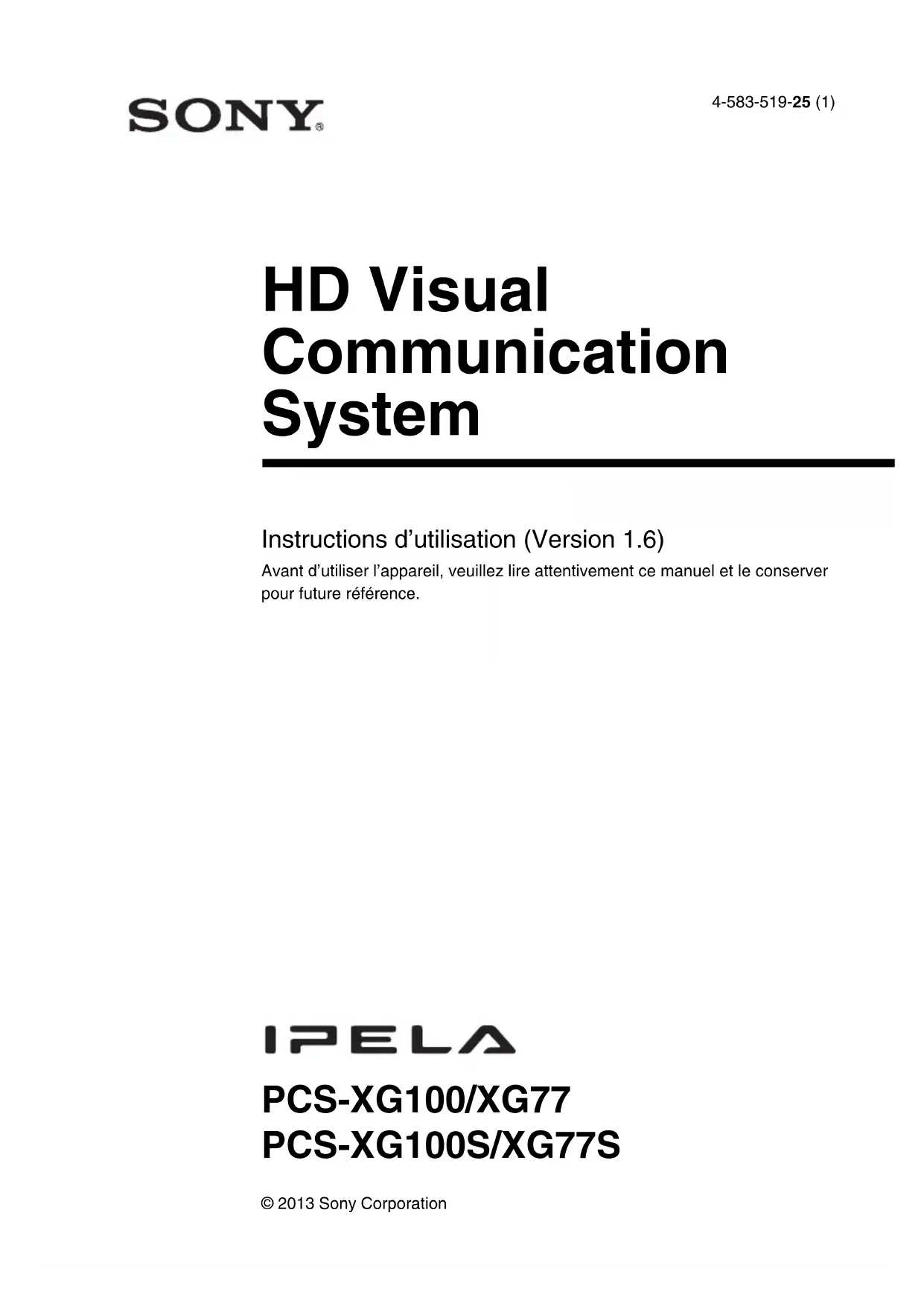

Instructions d'utilisation (Version 1.6)

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

IPELA

PCS-XG100/XG77

PCS-XG100S/XG77S

Table des matières

Précautions 9

Chapitre 1 : Installation et préparation

Présentation du guide .... 10

Caractéristiques 11

Composants du système 14

Composants du système de base 14

Équipement en option 17

Configuration du système 19

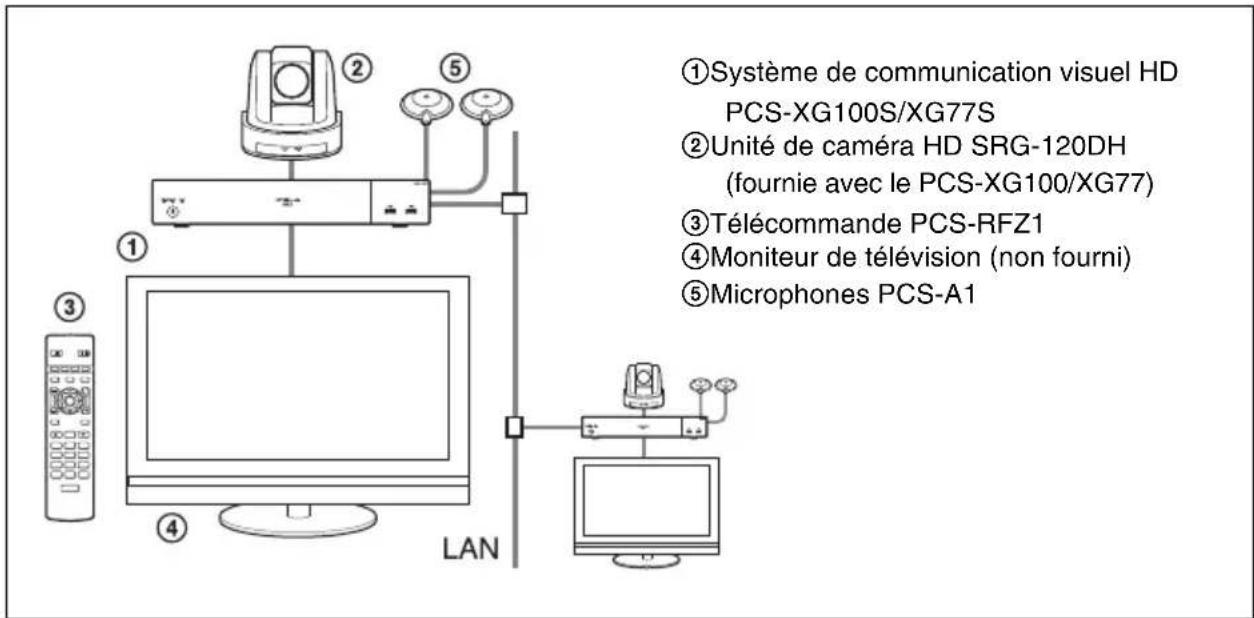

Configuration système via un réseau LAN 19

Configuration système via un réseau RNIS 20

Configuration système via un réseau SIP 21

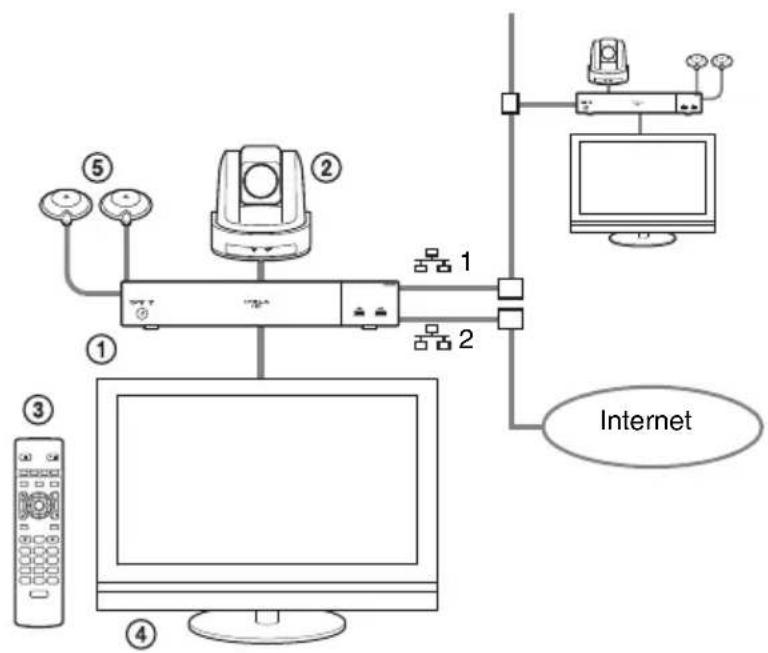

Configuration système à l'aide de deux connexions LAN (PCS-XG100/XG100S uniquement) 22

Configuration système via un réseau LAN pour une Connexion Multipoint 23

Configuration système via un réseau LAN et RNIS pour une Connexion Multipoint 24

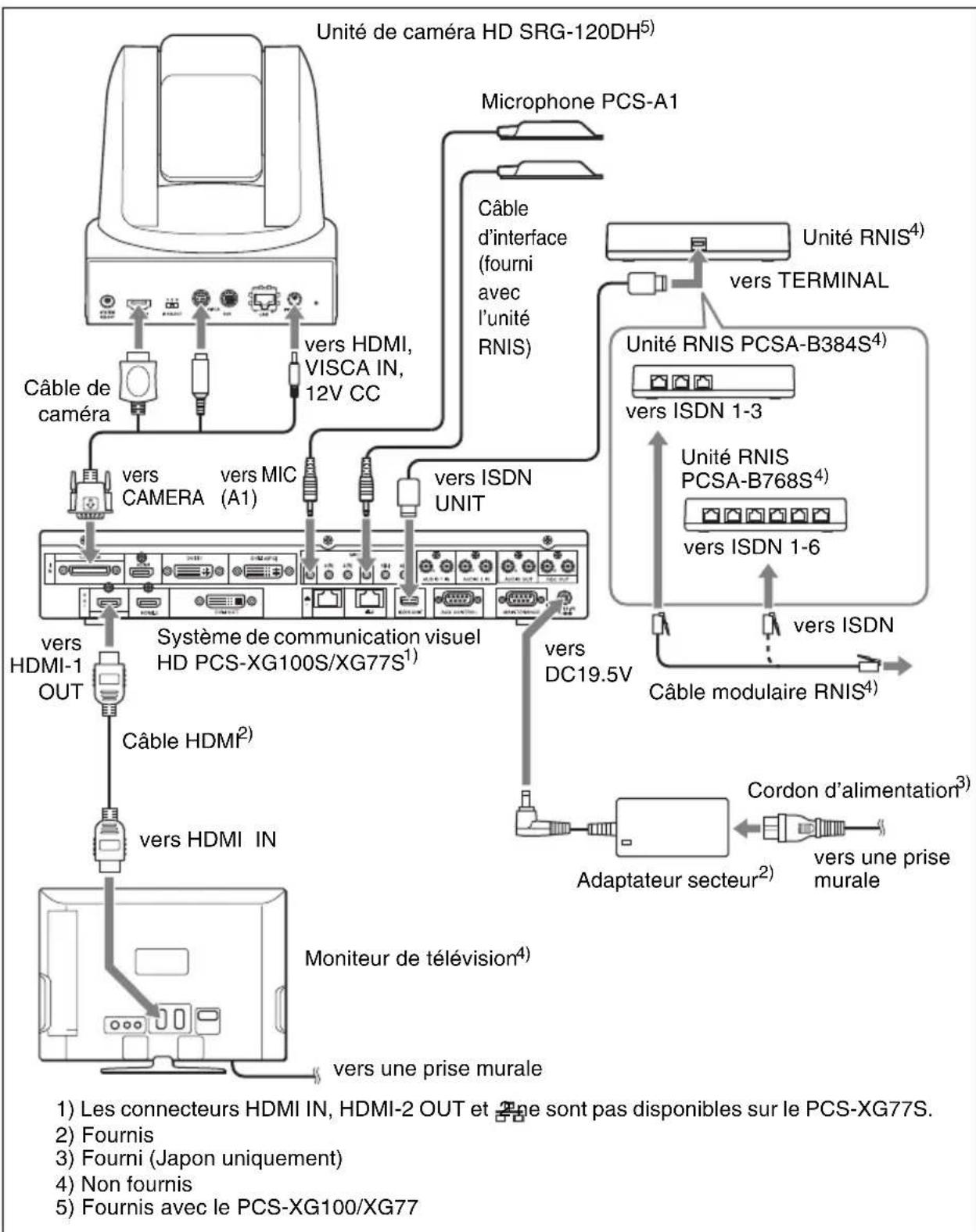

Connexions système 26

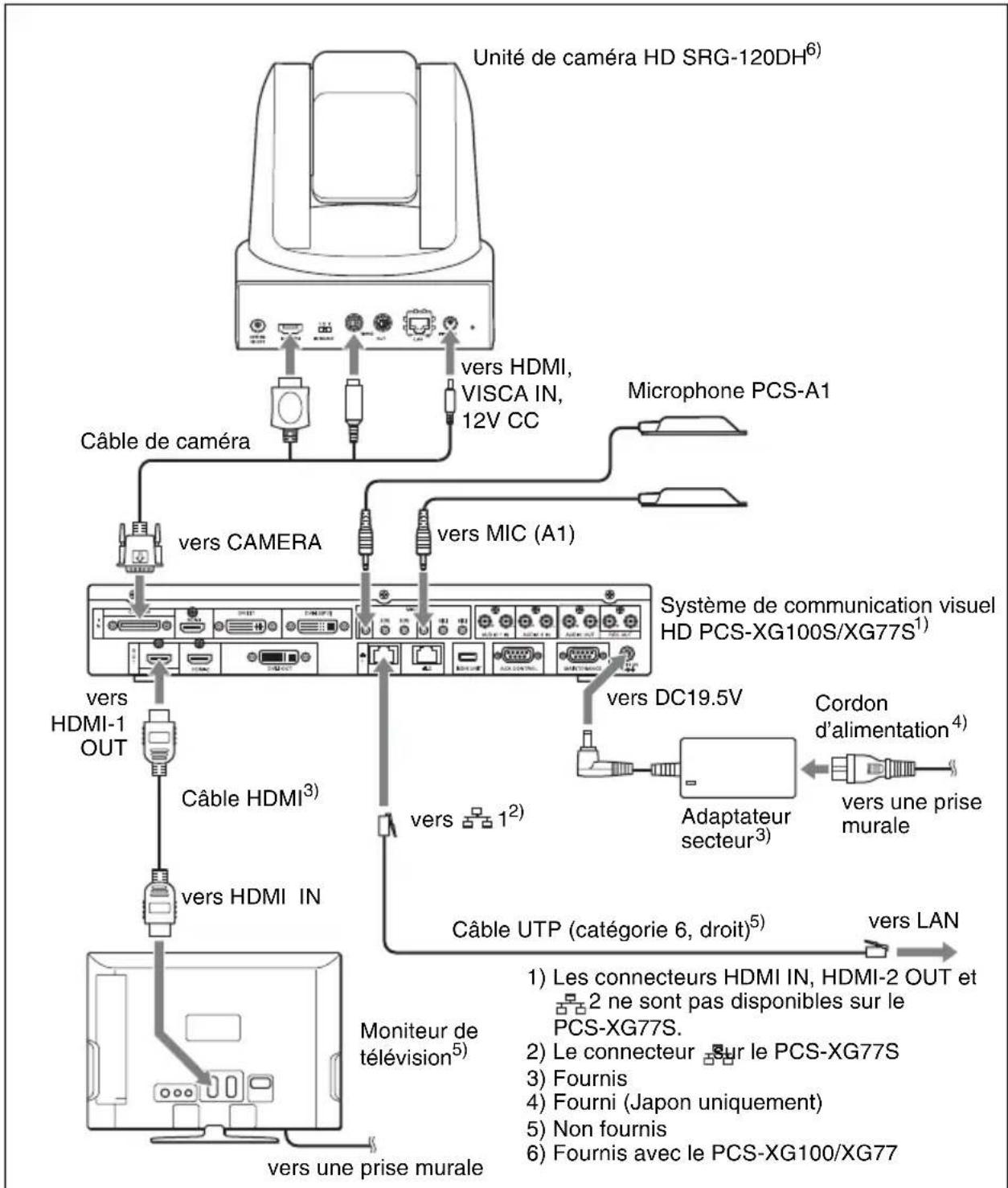

Connexion système via un réseau LAN 27

Connexion système via un réseau RNIS 28

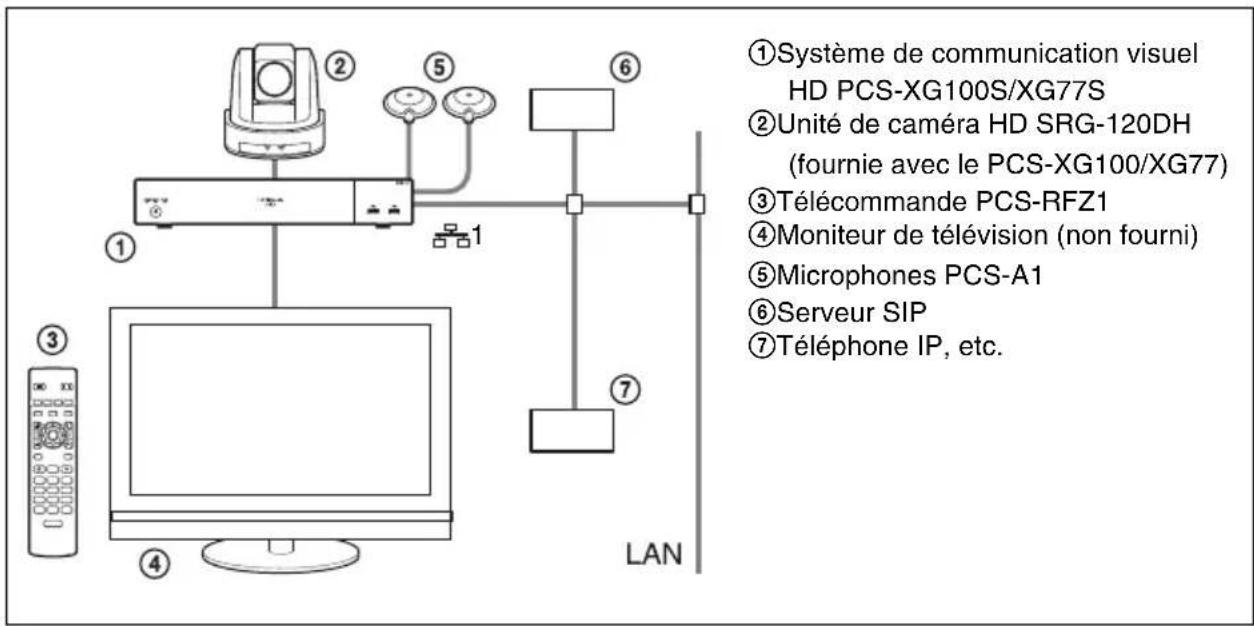

Connexion système via un réseau SIP 29

Fixation de la caméra sur un trépied 30

Préparation du système 31

Insertion des piles dans la télécommande 31

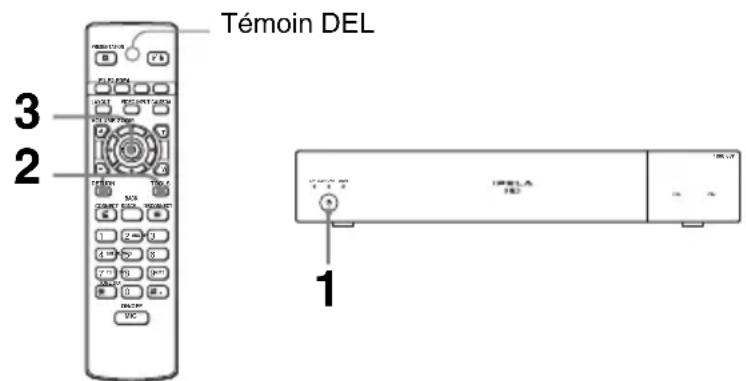

Appariement de la télécommande avec l'appareil principal 32

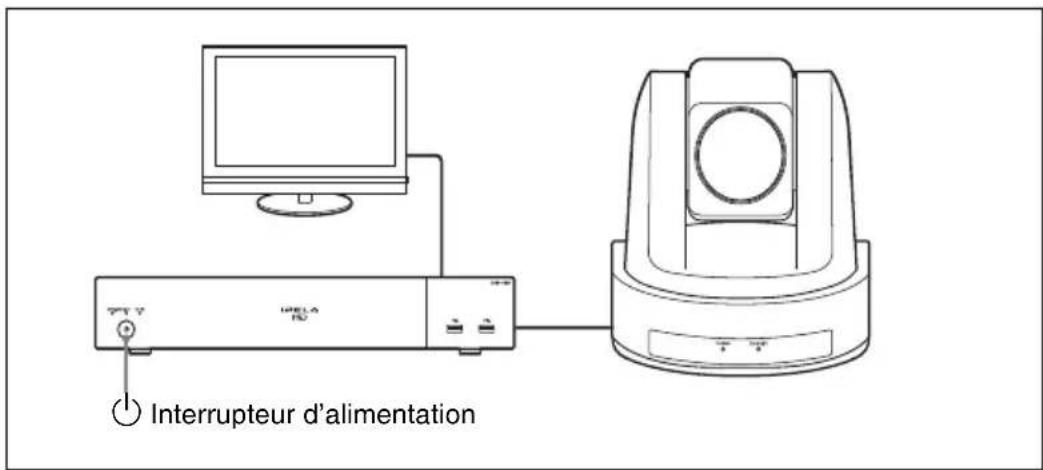

Mise sous et hors tension du système 34

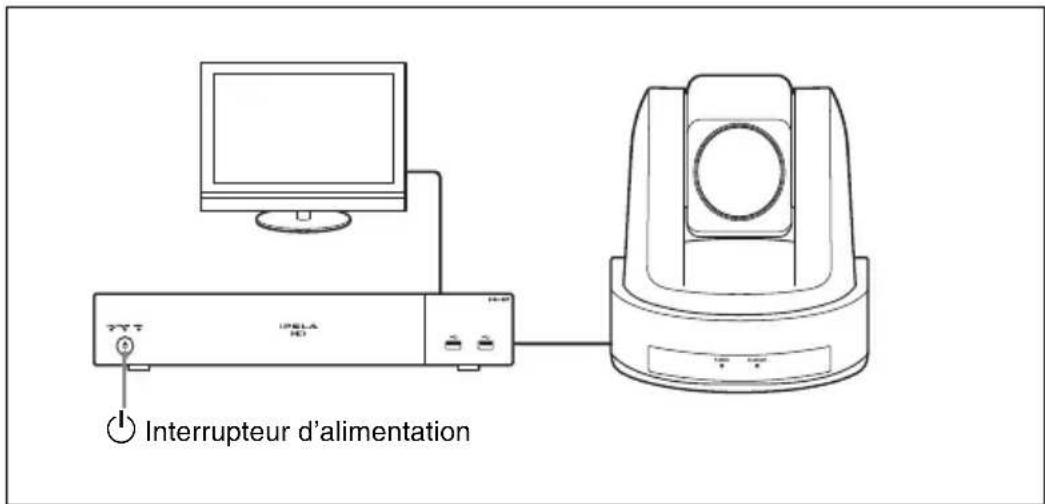

Mise sous tension 34

Mode de veille 35

Réglage du système de communication visuel HD en mode de veille ...... 35

Mise hors tension 36

Réglage du volume sur le moniteur de télévision 37

Réglage du système immédiatement après l'installation —

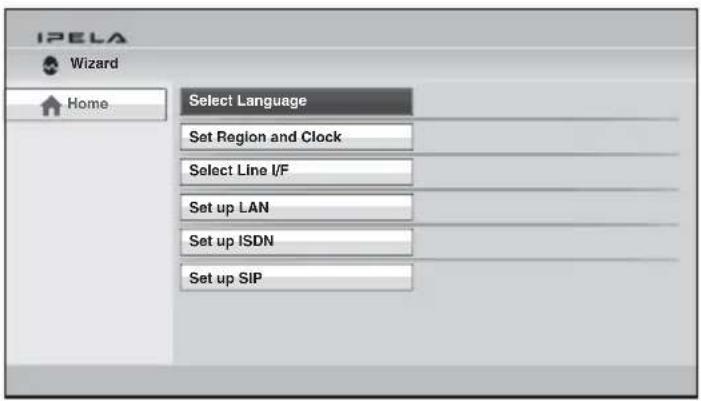

Assistant de configuration initiale .... 38

Utilisation des menus 41

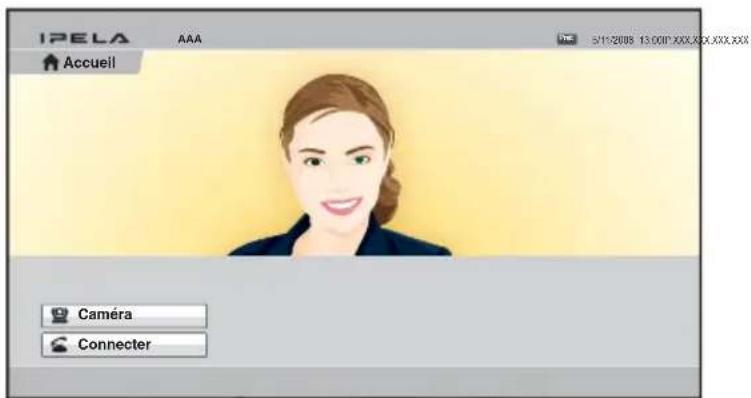

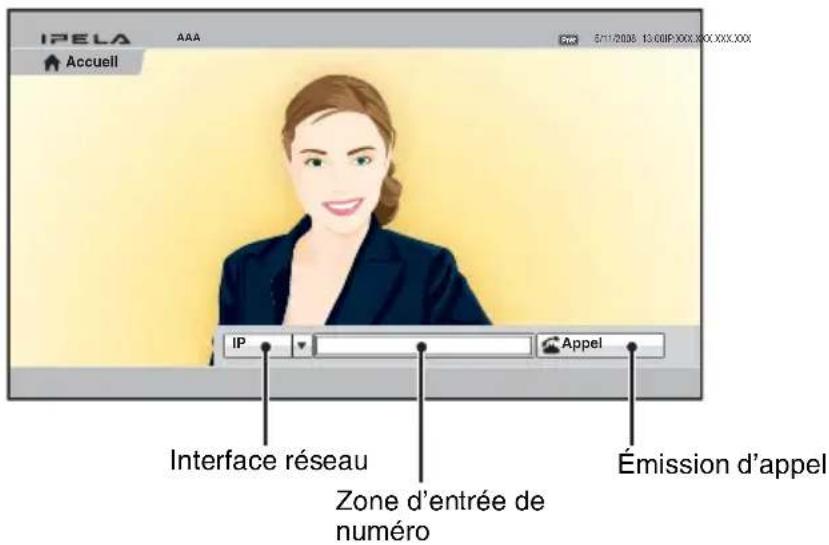

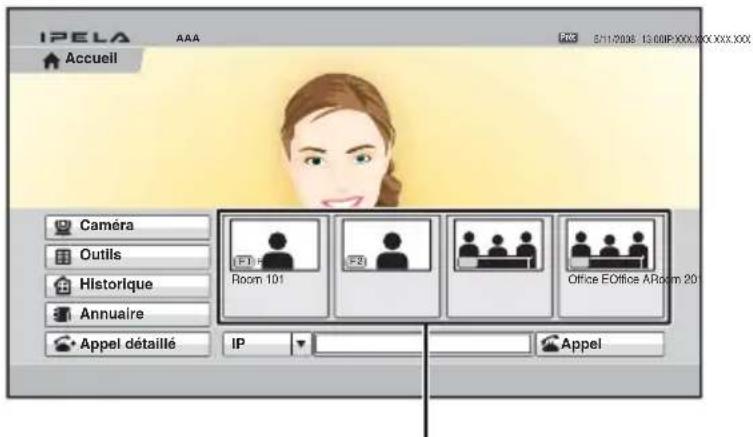

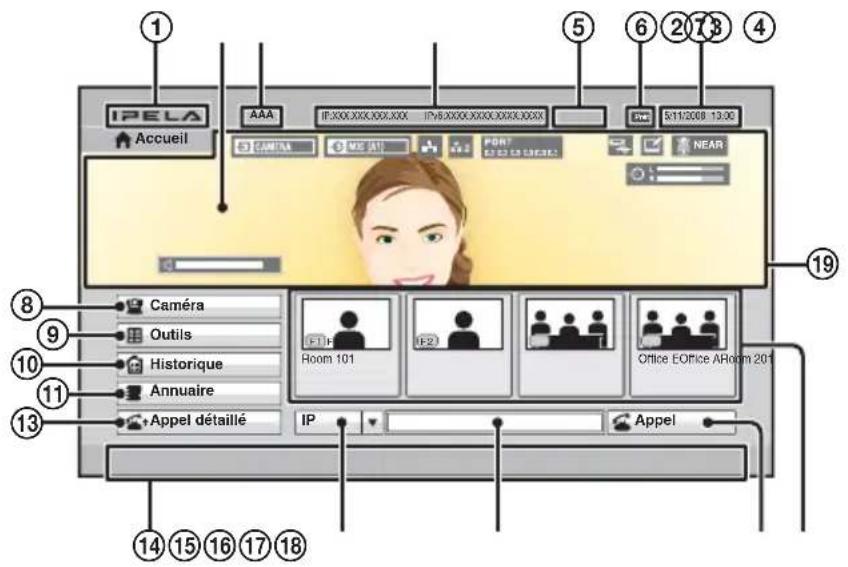

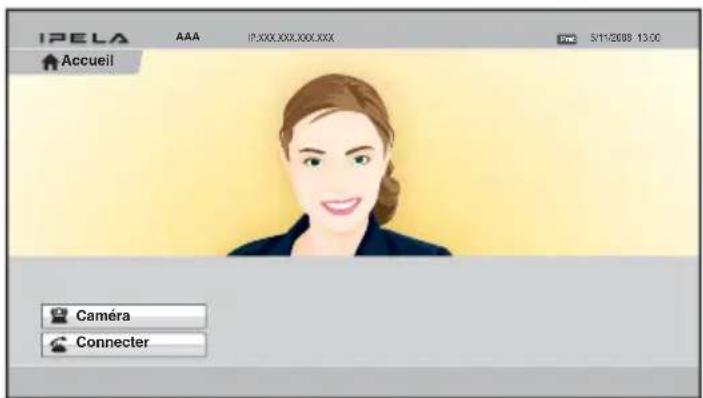

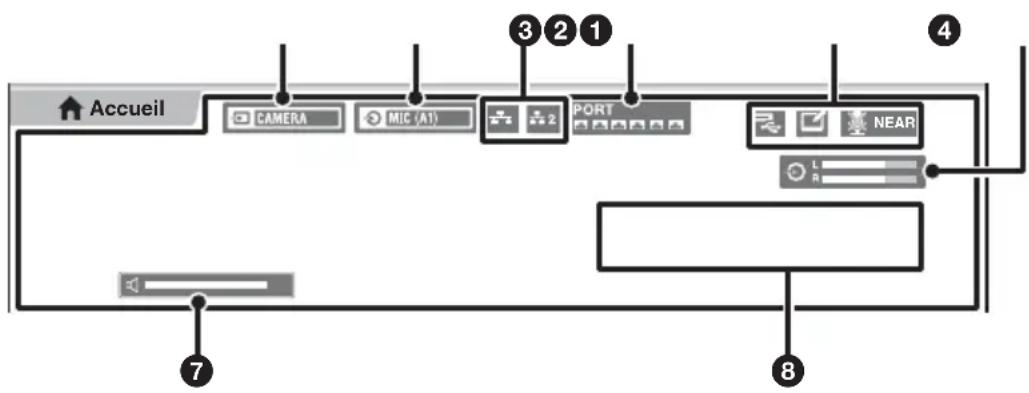

Identification du menu Accueil 41

Fonctions via le menu 48

Saisie de caractères à l'aide de la télécommande 51

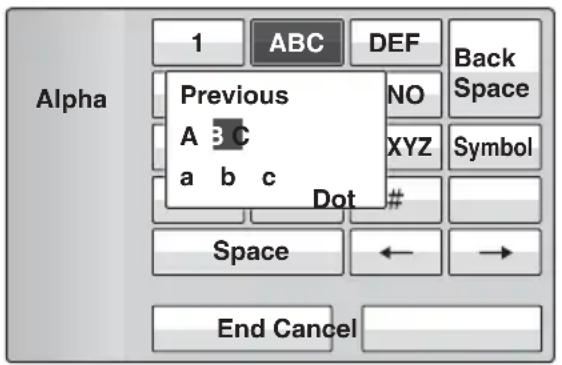

Saisie de caractères à l'aide du clavier à l'écran 52

Chapitre 2 : Enregistrement et configuration pour l'administrateur système

Enregistrement des informations locales 55

Ouverture du menu Configuration 55

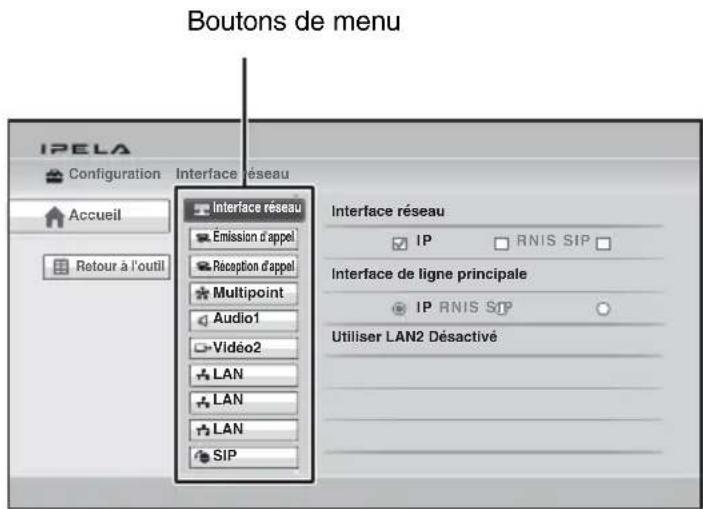

Menu Interface réseau 59

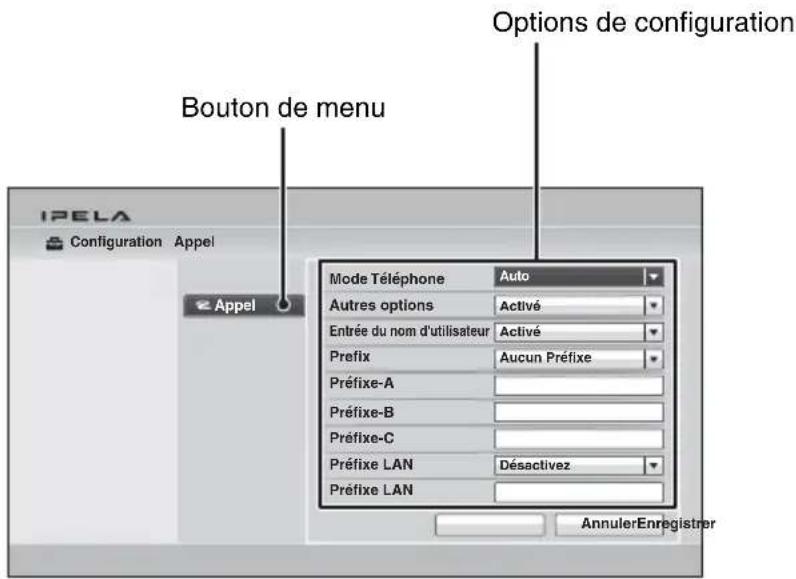

Menu Émission d'appel 59

Menu Réception d'appel 60

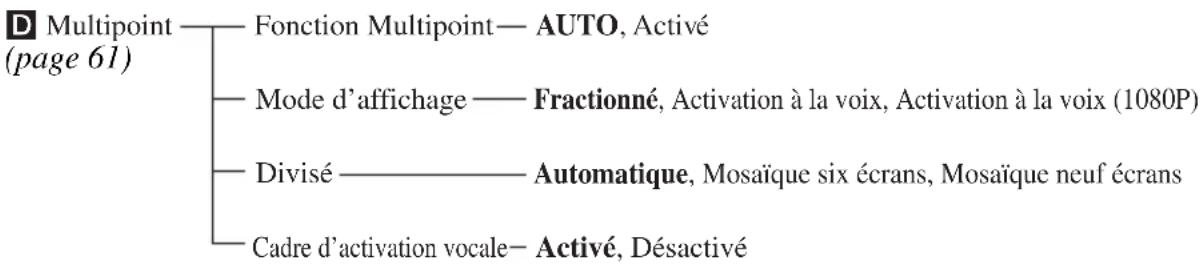

Menu Multipoint 61

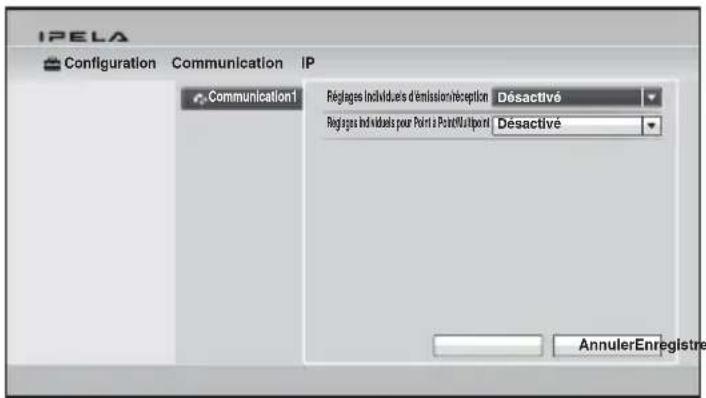

Menu Communication 62

Menu Audio 66

Menu Vidéo 70

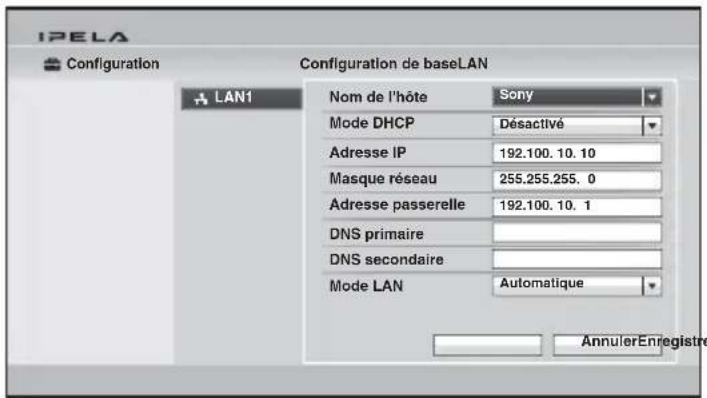

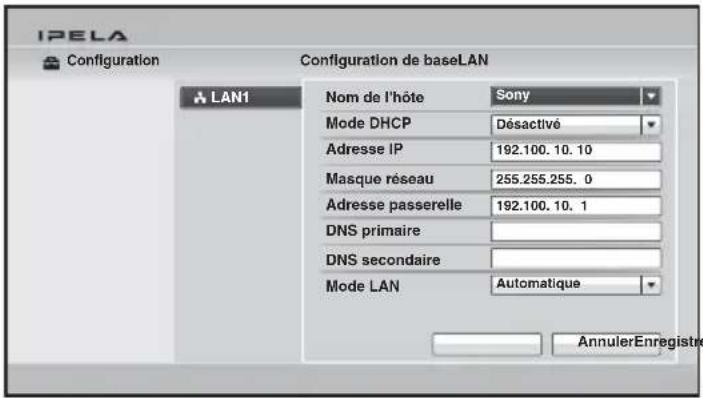

Menu LAN 73

Menu QoS 77

Menu TOS 79

Menu SIP 80

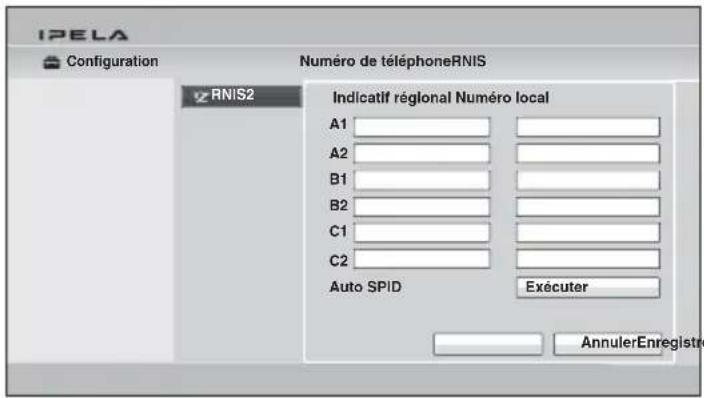

Menu RNIS 80

Réglages SPID pour les États-Unis et le Canada 81

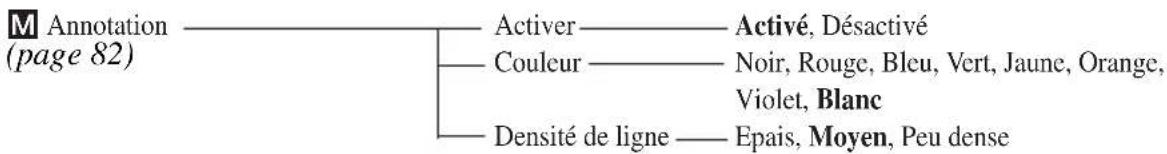

Menu Annotation 82

Menu Caméra 82

Menu Autres 83

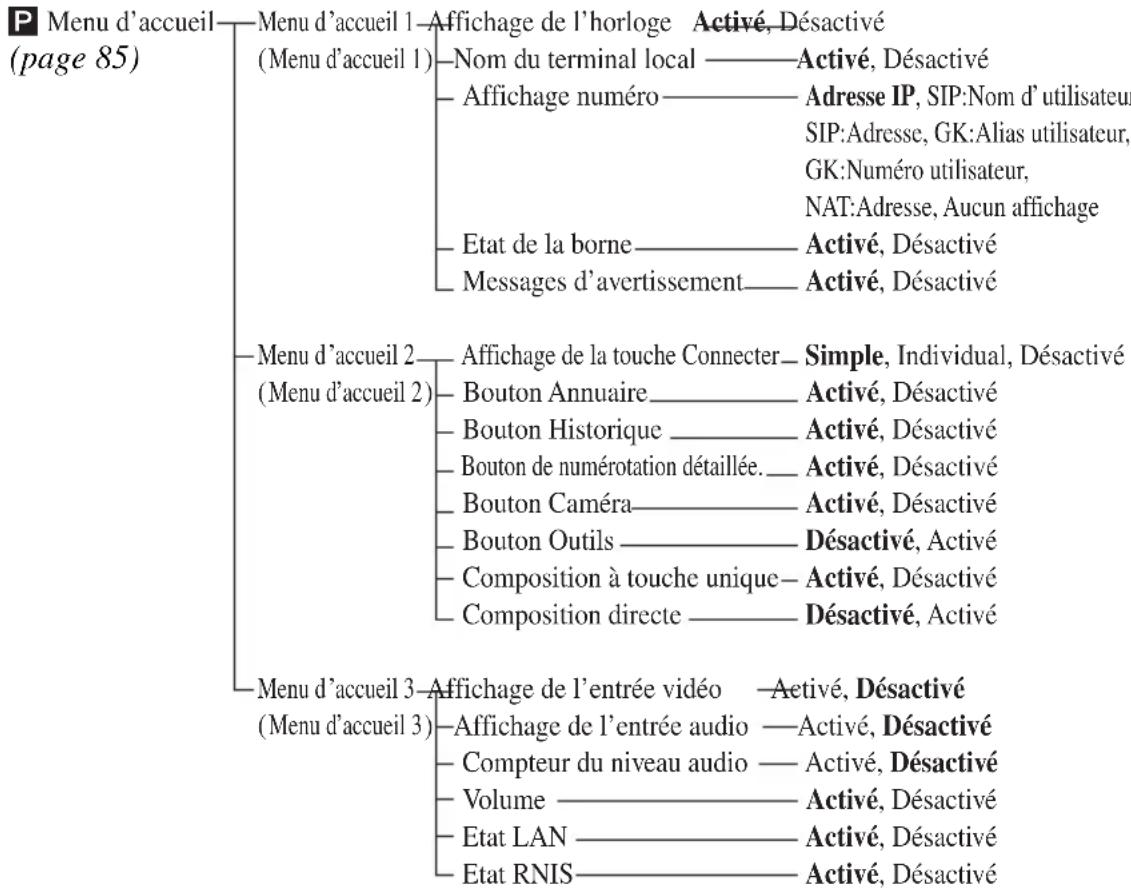

Menu Menu d'accueil 85

Menu Administrateur 87

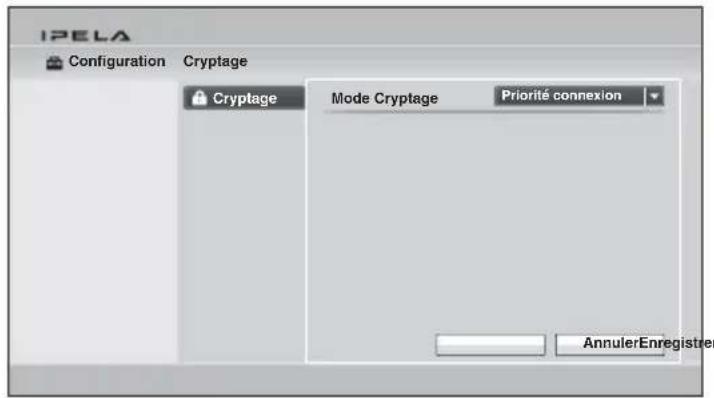

Menu Cryptage 92

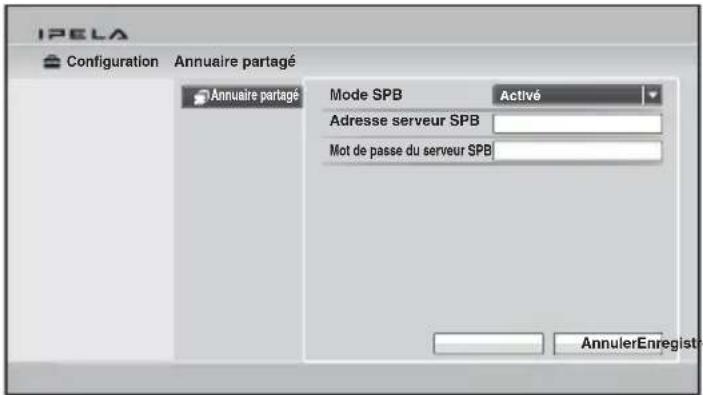

Menu Annuaire partagé 93

Affichage de l'Etat de la machine 94

Affichage du menu Etat de la machine 94

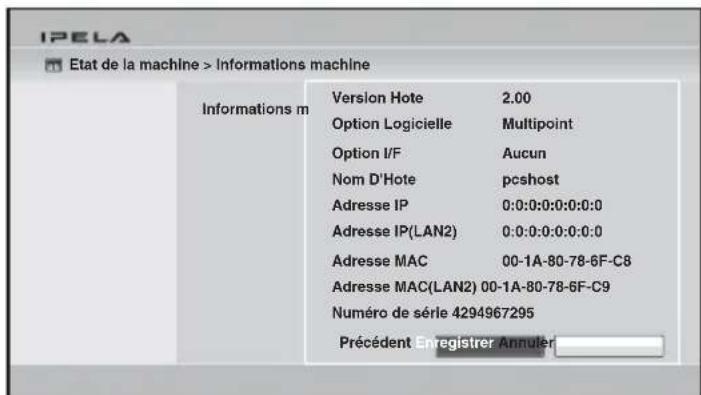

Informations machine 96

Etat des périphériques 96

Etat du mode de communication 97

Statut des lignes LAN 97

Vérification de l'acheminement des données 98

Limitations pour l'utilisation du connecteur LAN2

(PCS-XG100/XG100S uniquement) 99

Limitations pour l'utilisation du protocole IPv6 100

Définition des configurations réseau 101

Connexion LAN par DHCP (LAN1/LAN2) 101

Connexion LAN par un routeur (LAN1/LAN2) 102

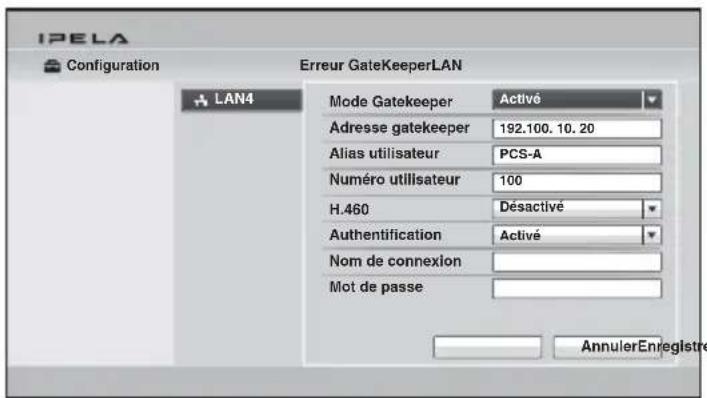

Connexion LAN par un gatekeeper (LAN1 seulement) 103

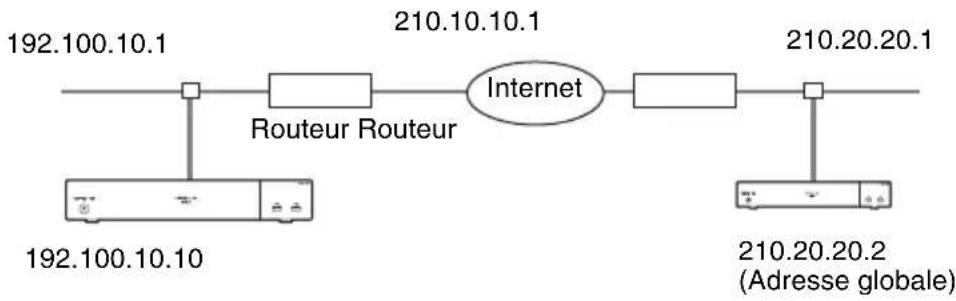

Connexion LAN par NAT (LAN1 seulement) 104

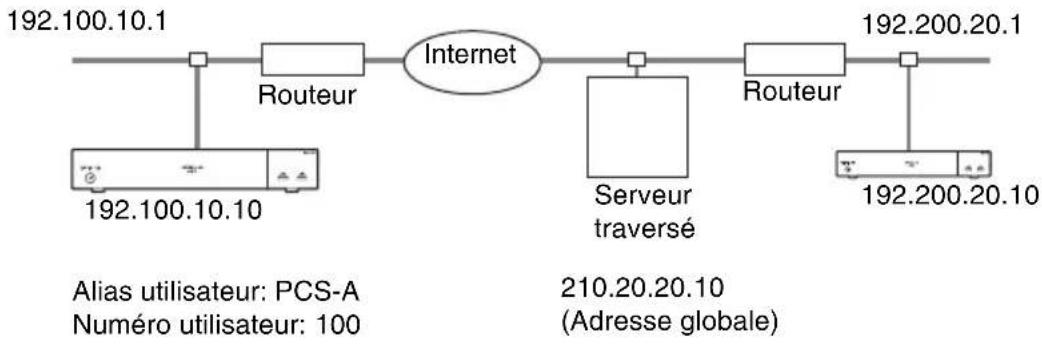

Connexion LAN avec traversée de pare-feu H.460 (LAN1 seulement) ..... 105

Connexion LAN par PPPoE (LAN1/LAN2) 107

Connexions RNIS 108

Chapitre 3 : Connexion de base

Démarrage d'une connexion par appel d'un correspondant ....111

Mise sous tension 112

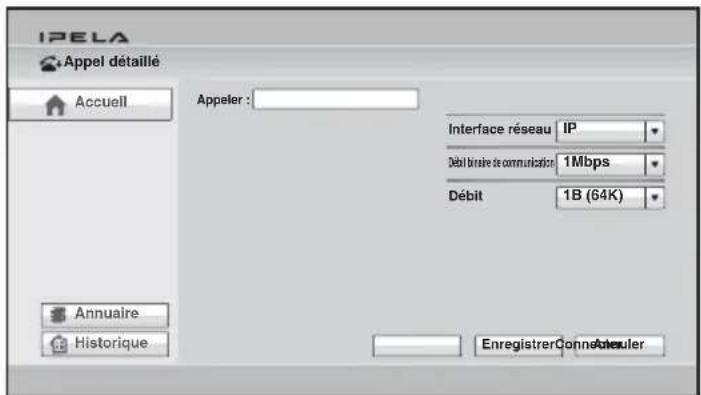

Appel d'un correspondant à l'aide du menu Connecter ....112

Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe) ....114

Appel d'un correspondant à l'aide des touches de numérotation à touche unique One-Touch Dial ....116

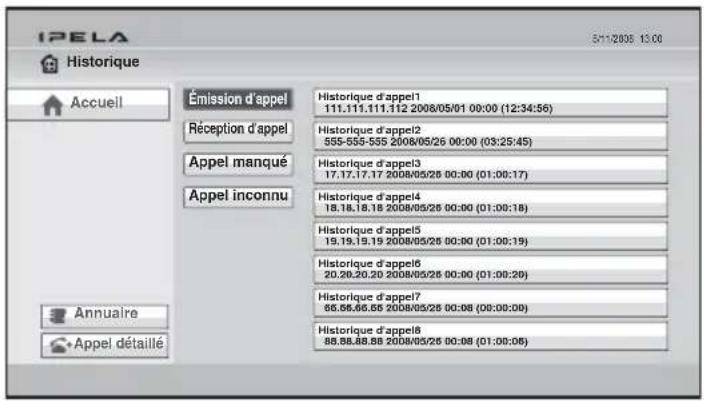

Appel d'un correspondant en le sélectionnant dans la liste d'Historique .....117

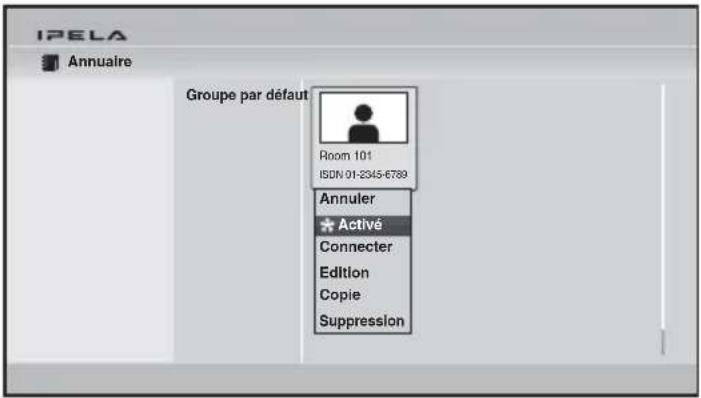

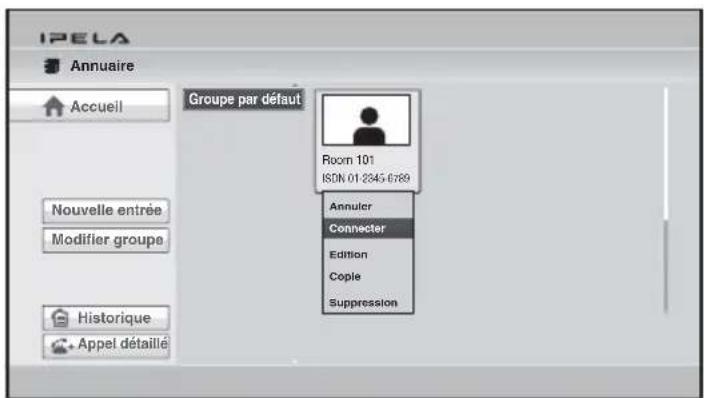

Appel d'un correspondant enregistré dans l'Annuaire ....118

Appel d'un correspondant non enregistré dans l'Annuaire ....120

Réception de l'appel d'un correspondant ....124

Répondre aux appels (Mode de réponse manuelle/automatique) .....124

Répondre à l'appel d'un correspondant ....124

Fin de la connexion ....126

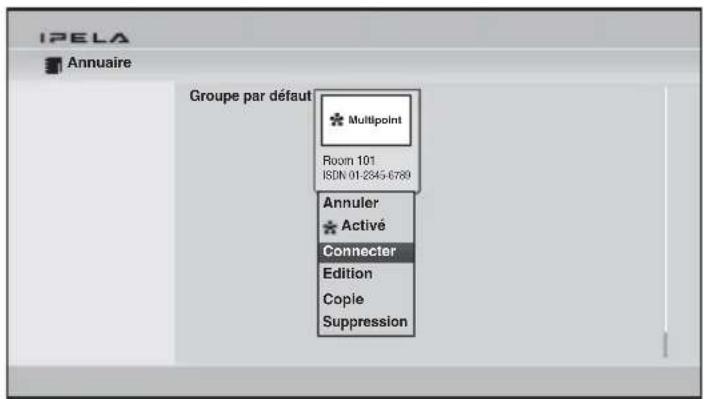

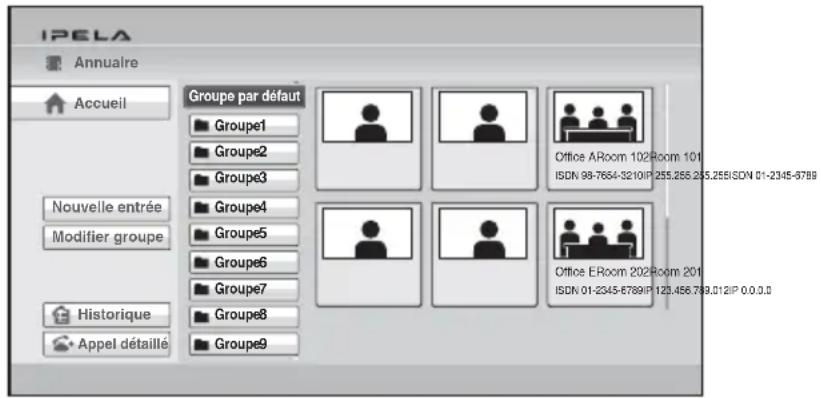

Enregistrement d'un correspondant – Annuaire 127

Enregistrement d'un nouveau correspondant ....127

Modification du contenu de l'Annuaire ....130

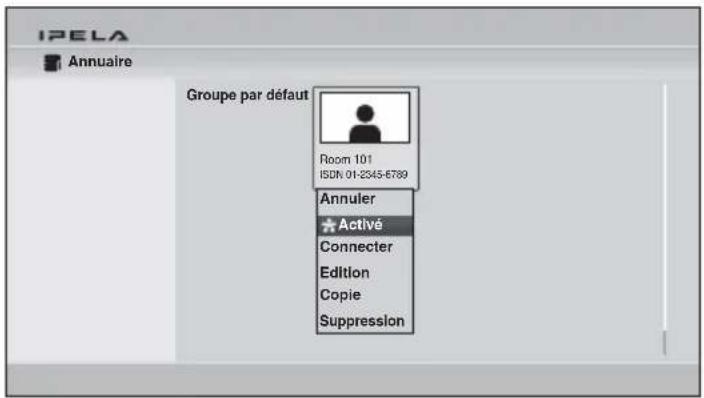

Copie d'un correspondant enregistré dans le menu Annuaire ....131

Suppression d'un correspondant enregistré ....131

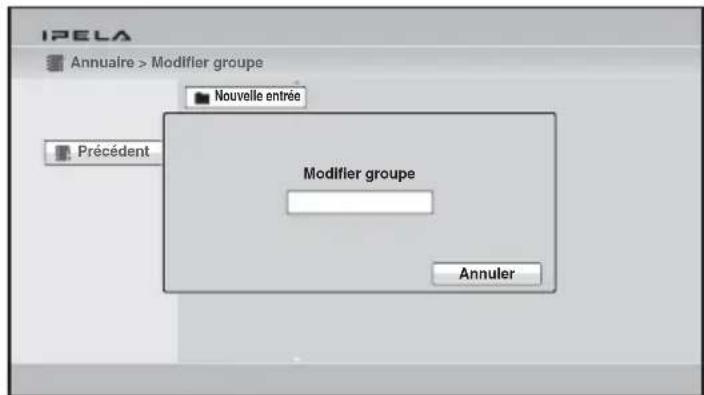

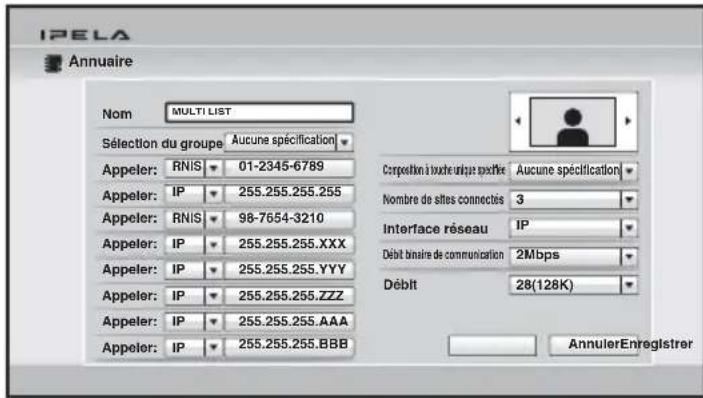

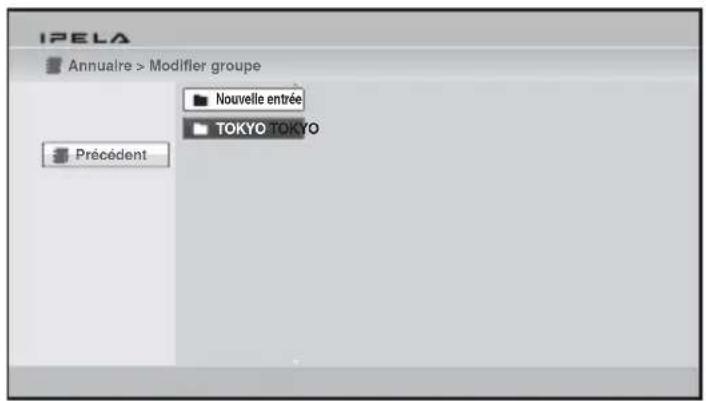

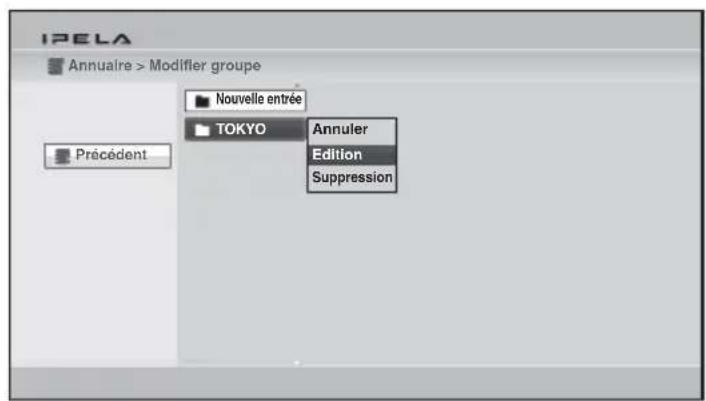

Création d'un groupe dans l'Annuaire (Modifier groupe) ......132

Création d'un Annuaire personnel 134

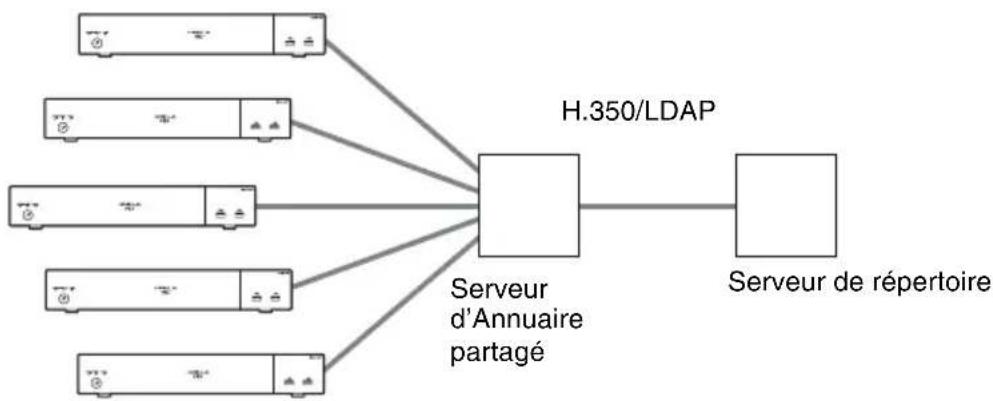

Utilisation de l'Annuaire partagé ....136

Réglage du son ....138

Réglage du volume du son reçu 138

Coupure temporaire du son – Fonction de silence ....138

Coupure temporaire du son – Fonction Mic sur la réponse .....139

Synchronisation du son et de l'image – Fonction Sync Lip ......139

Réduction de l'écho – Annulateur d'écho .....139

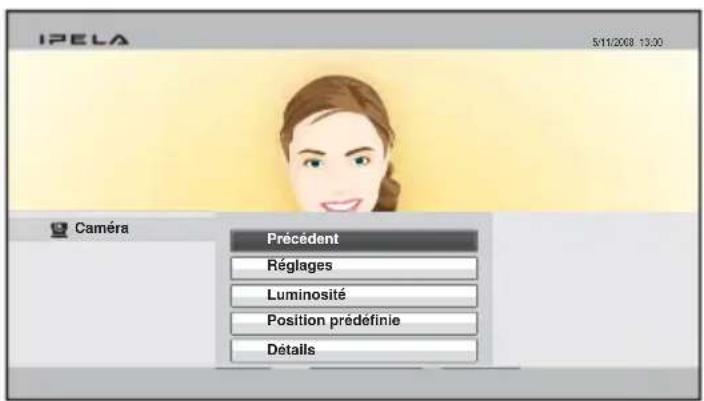

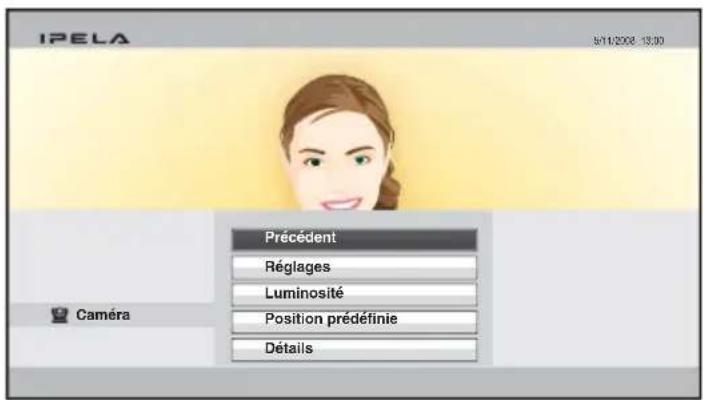

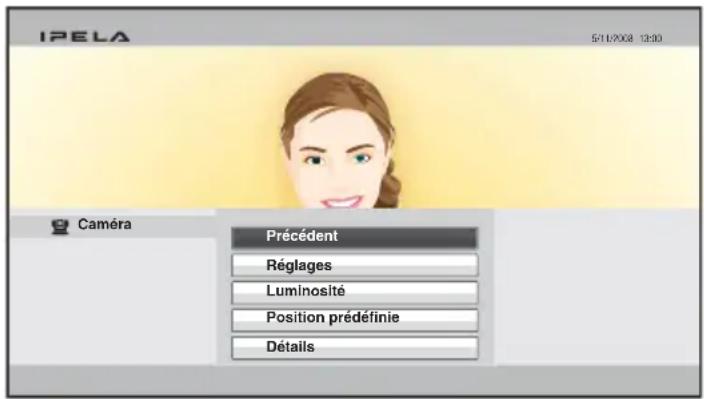

Réglage de la caméra 141

Réglage de l'angle de caméra et du zoom .....141

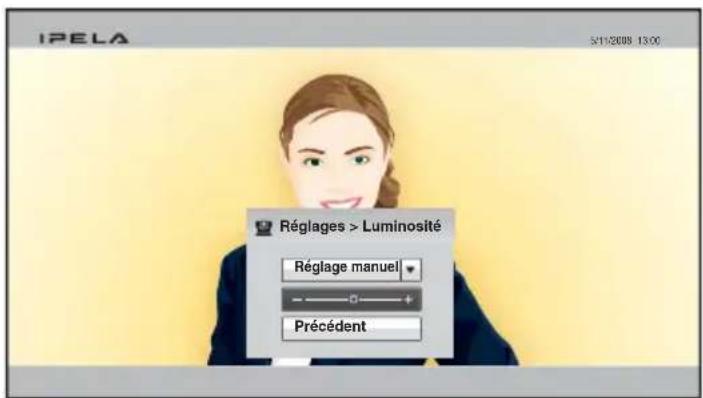

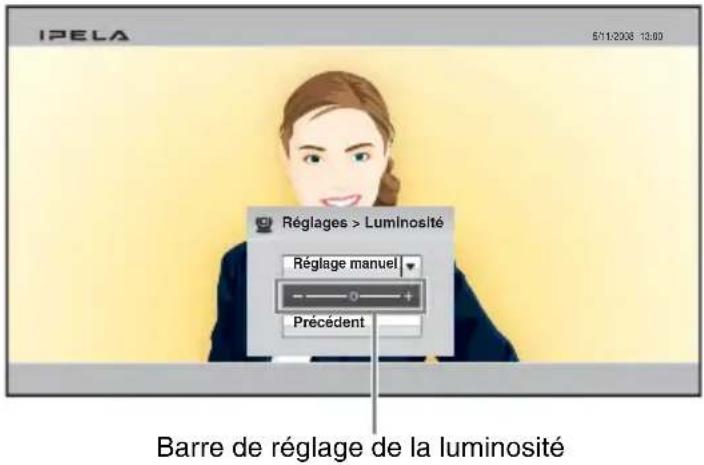

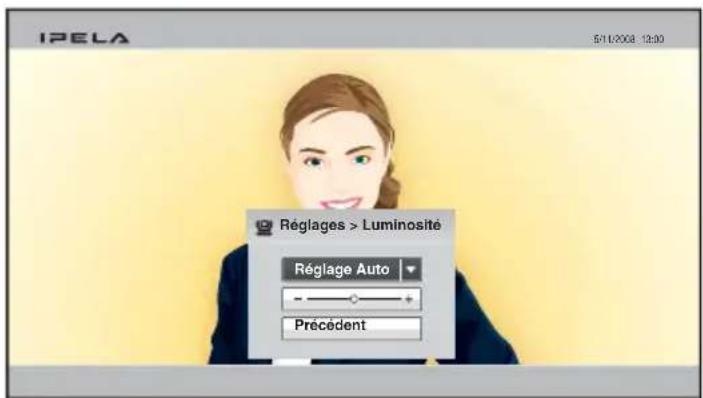

Réglage de la luminosité ....142

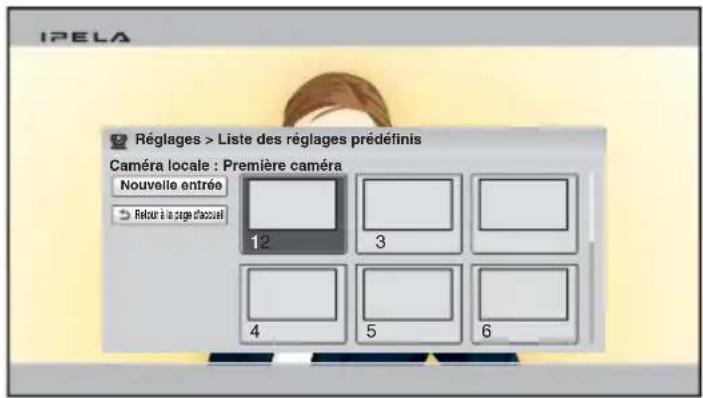

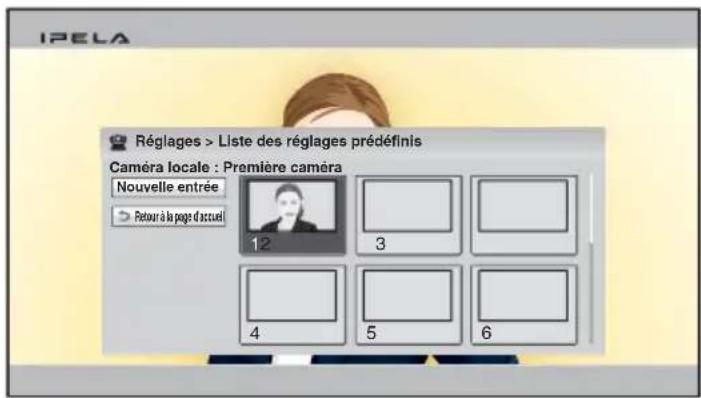

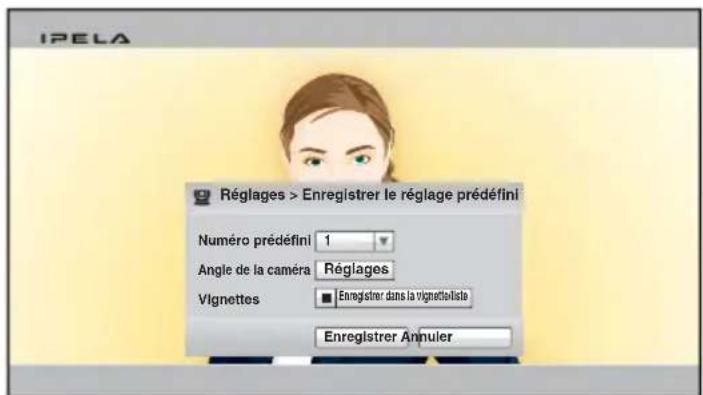

Utilisation de la fonction préréglage ....144

Réglage de la caméra dans le menu de configuration détaillé .....147

Sélection de l'image et du son reçus ....149

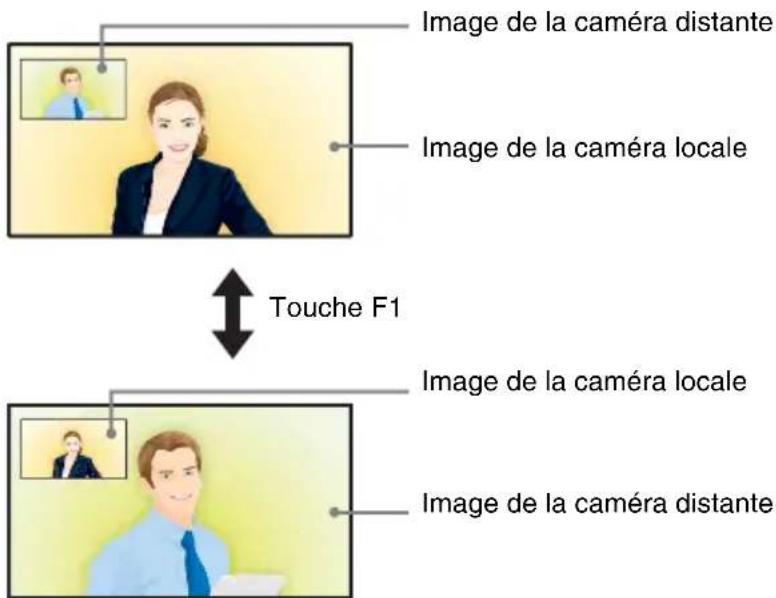

Changement de l'affichage de l'image locale à l'image distante et vice versa ....149

Pour sélectionner l'image reçue ....149

Sélection de l'entrée vidéo à l'aide des touches F1 à F4 (fonction) de la télécommande ....150

Changement du son à envoyer au correspondant .... 150

Sélection de l'entrée audio à l'aide des touches F1 à F4 (fonction) sur la télécommande 150

Changement de l'entrée vidéo et audio simultanément 151

Changement de l'image du système distant 151

Changement de l'image affichée sur l'écran du moniteur 152

Capture d'écran 154

Chapitre 4 : Connexion avec l'équipement en option

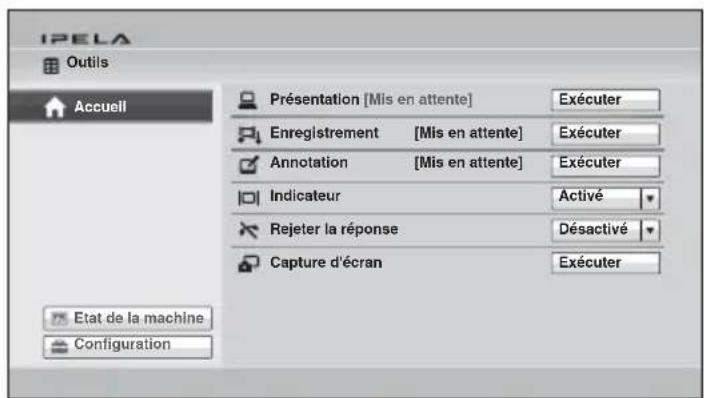

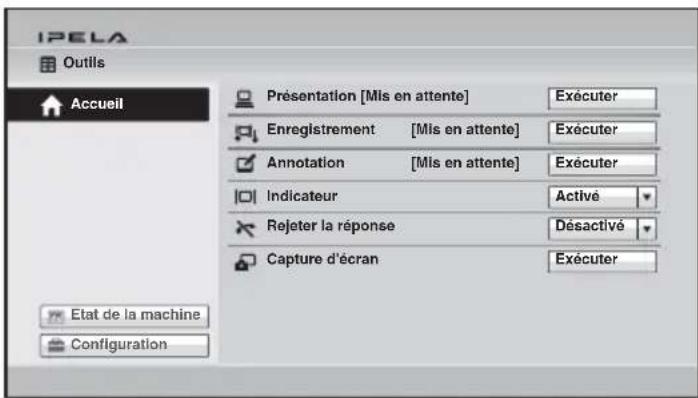

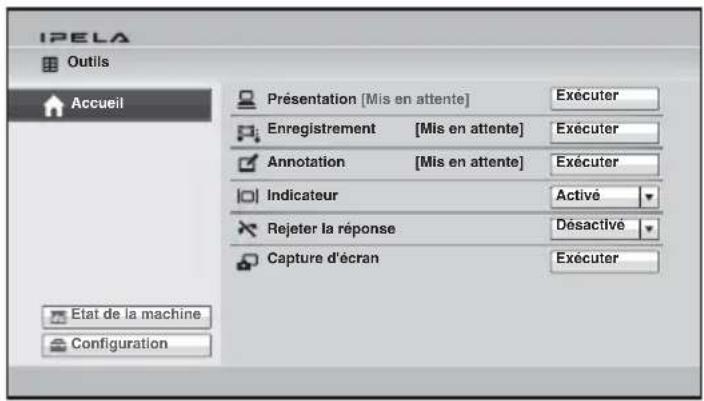

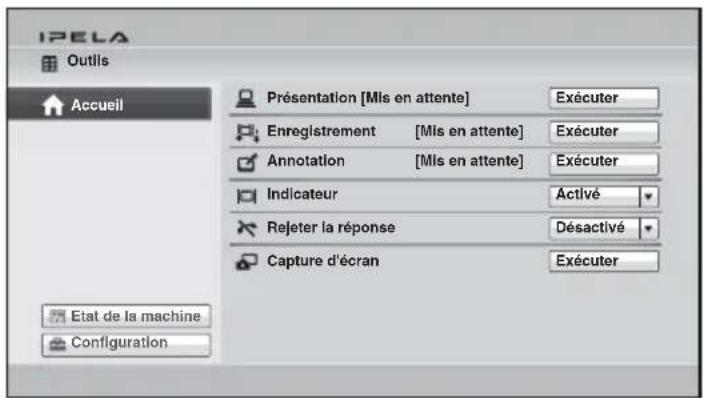

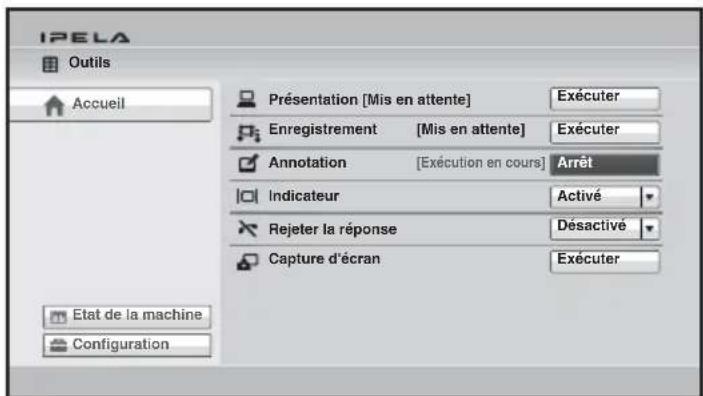

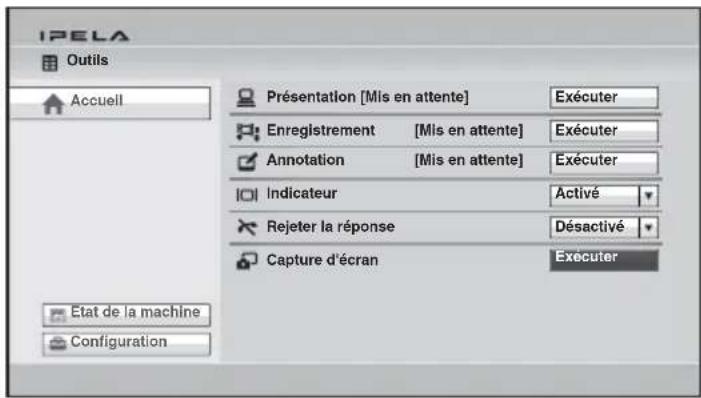

Utilisation d'un menu Outils 156

Utilisation de l'image d'ordinateur pour une présentation 159

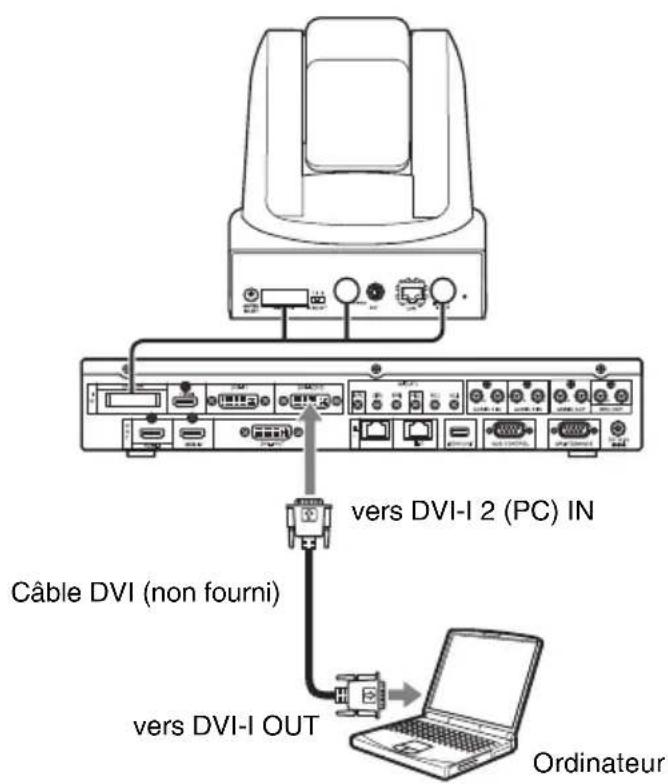

Branchement d'un ordinateur 159

Réalisation d'une présentation 159

Enregistrement d'une communication visuelle 161

Utilisation de la fonction d'annotation 163

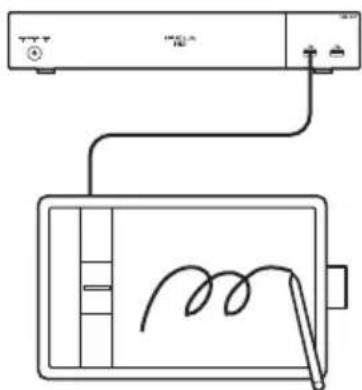

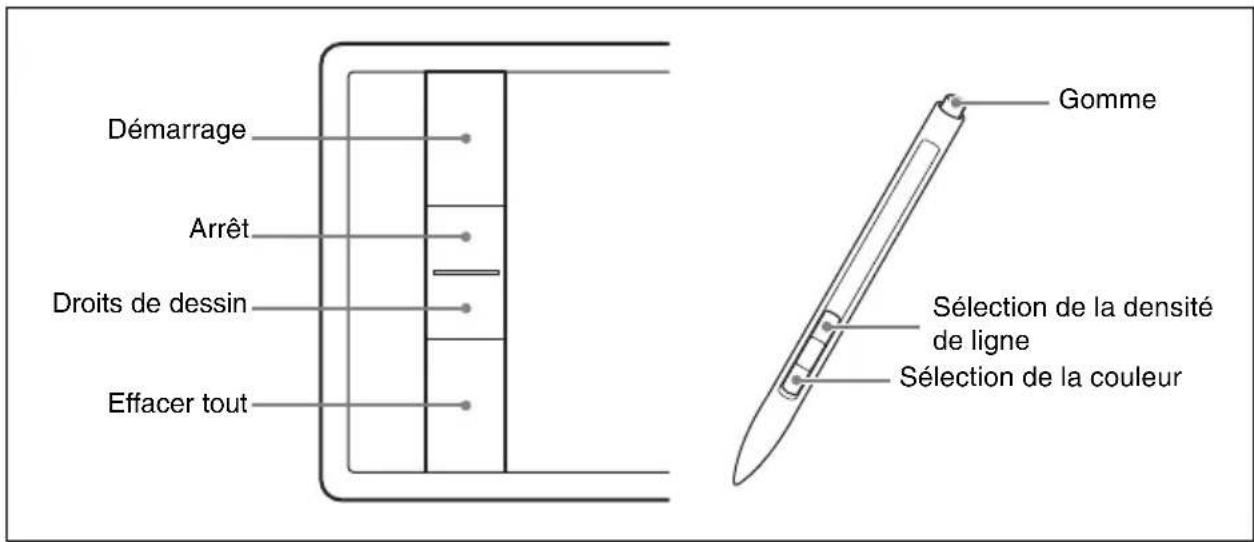

Raccordement d'une tablette à stylet 163

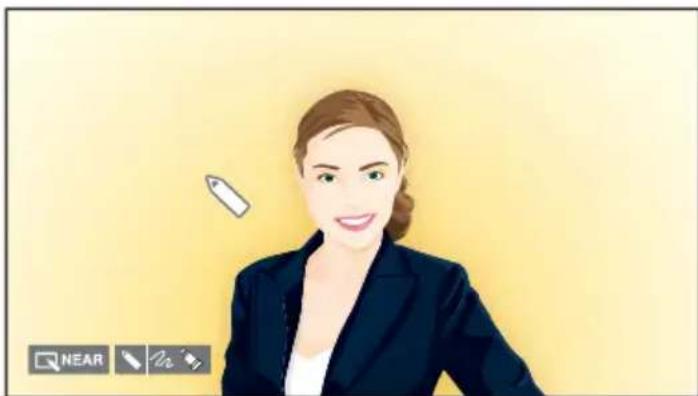

Utilisation de la fonction d'annotation pendant la communication 164

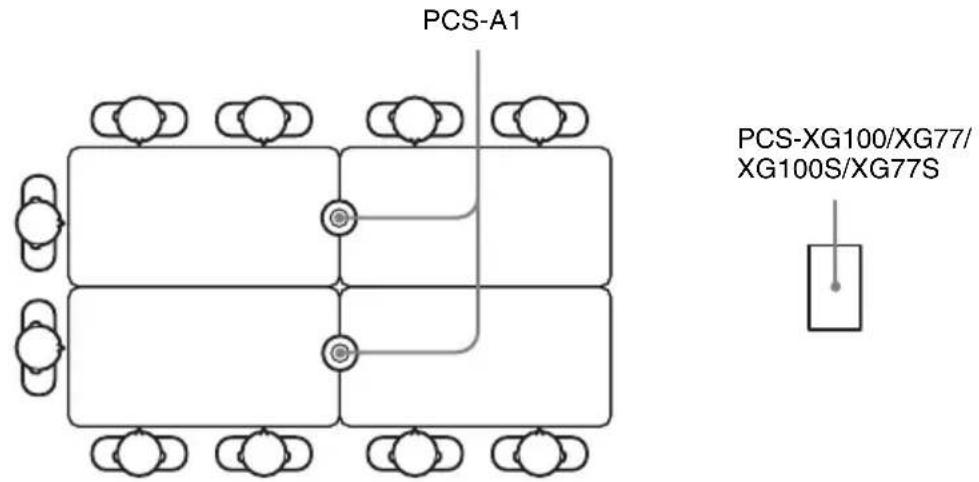

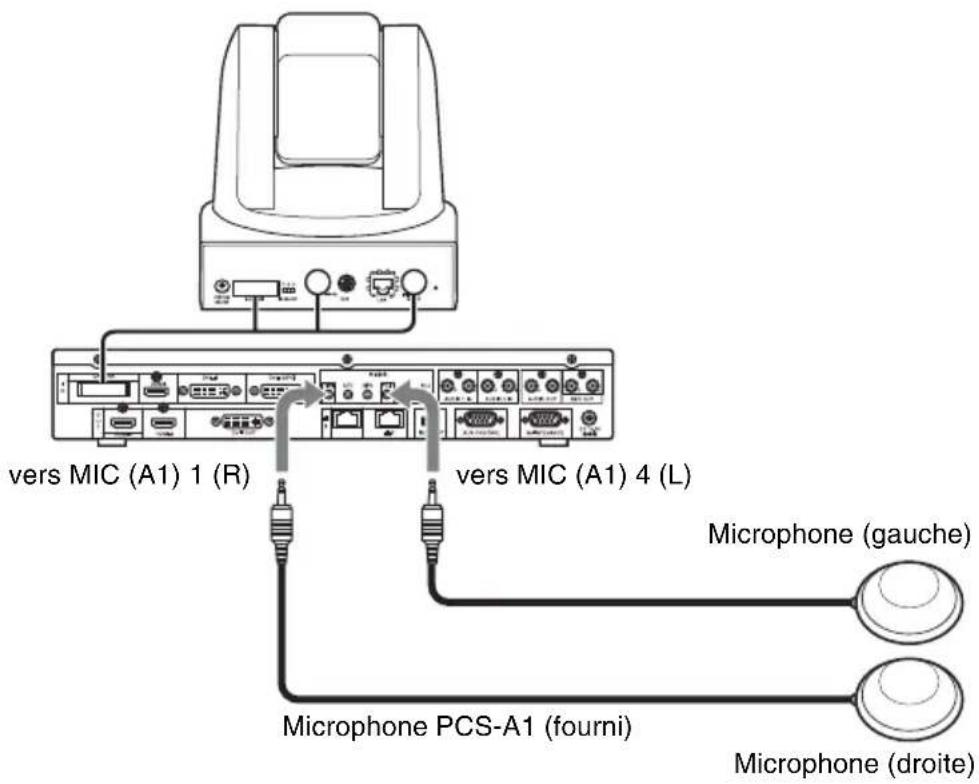

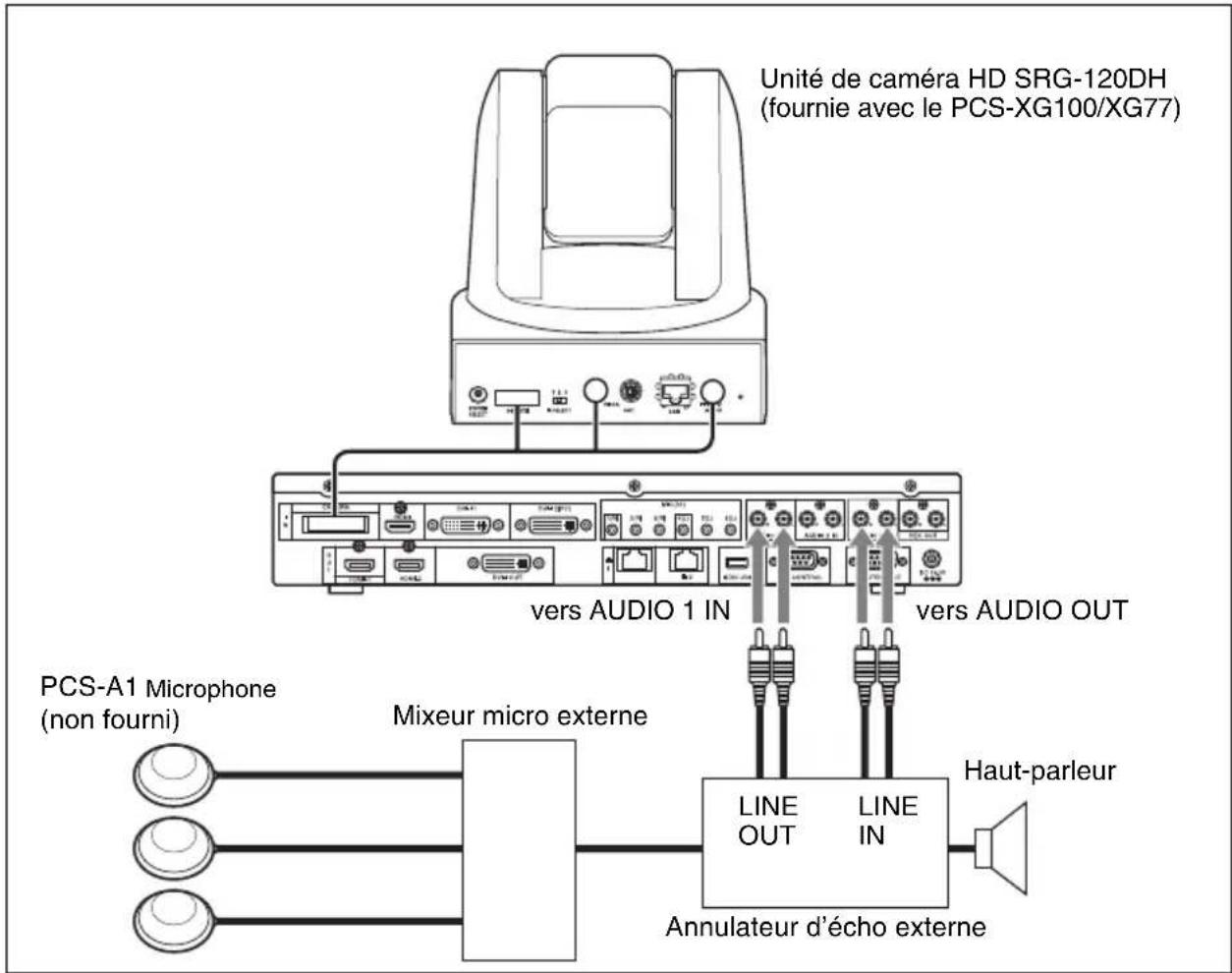

Utilisation de microphones multiples 168

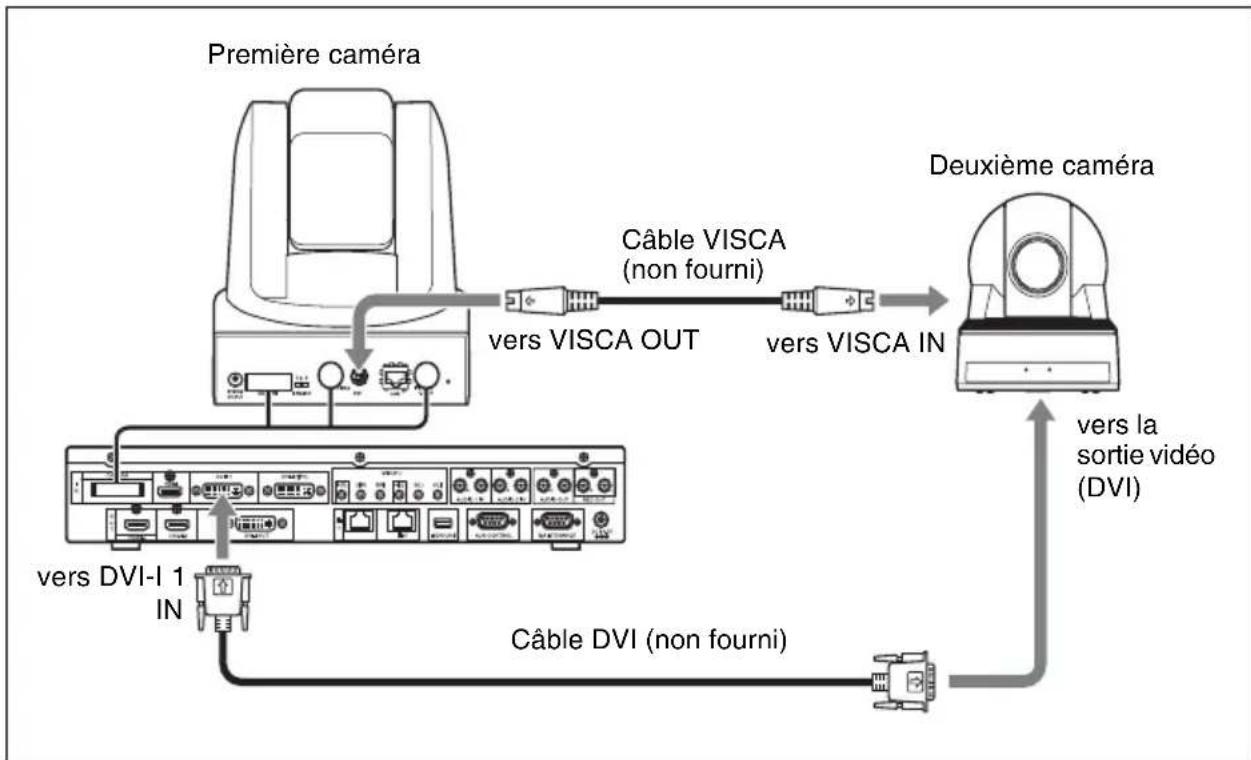

Utilisation d'une deuxième caméra 170

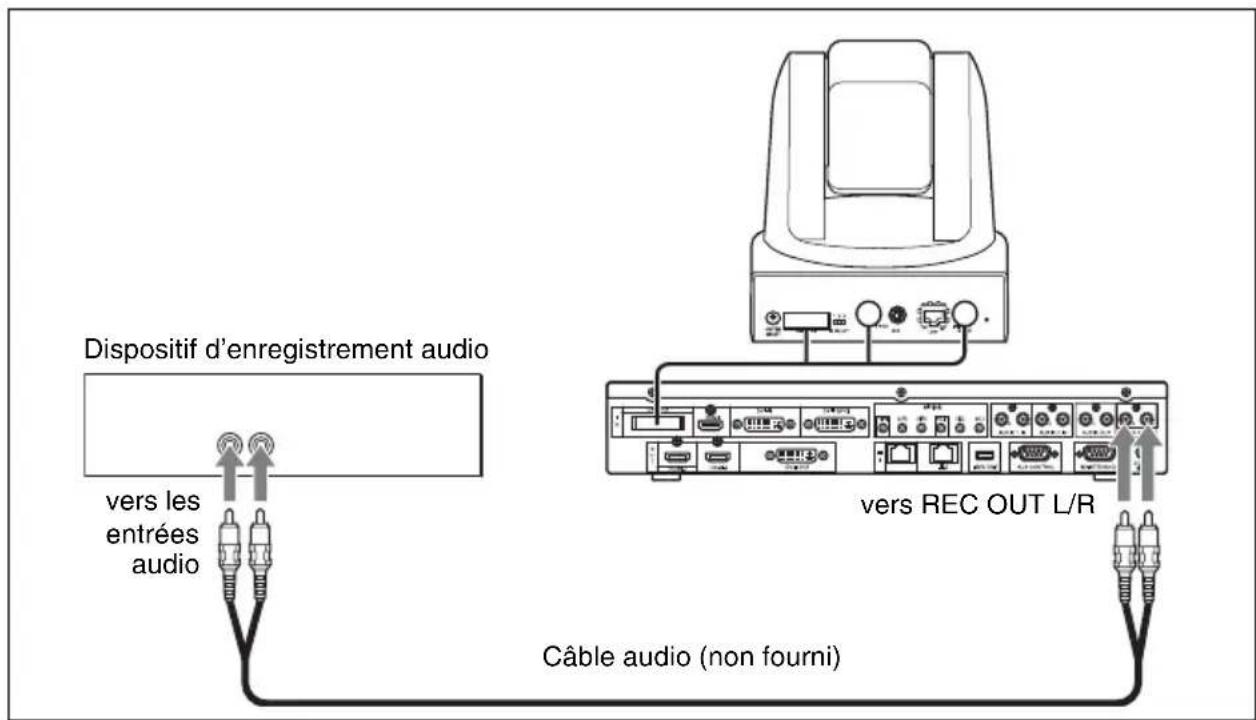

Enregistrement pendant une communication 172

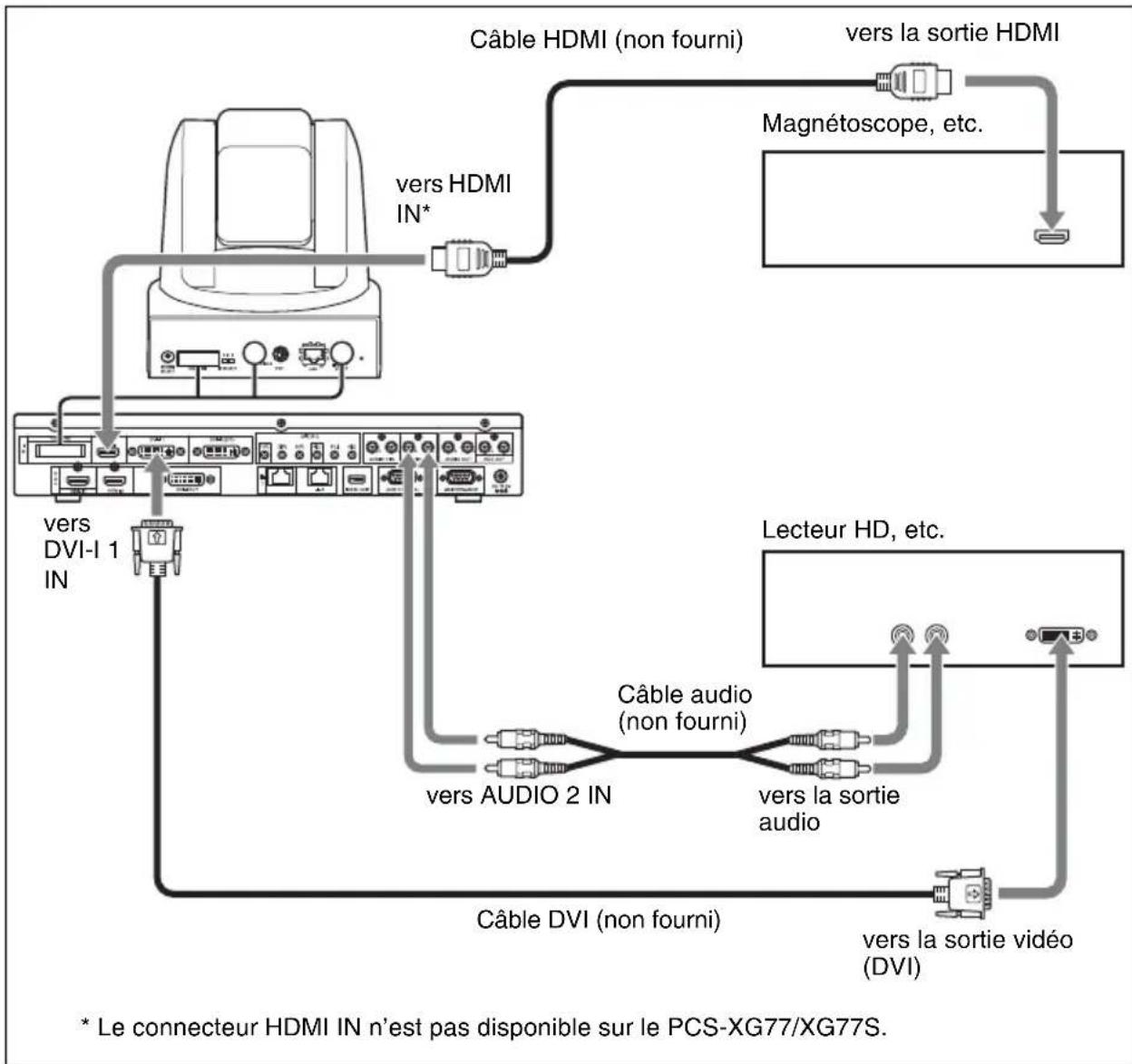

Envoi d'images et du son de l'appareil externe vers un correspondant .... 173

Visualisation de l'image du système sur un moniteur ou un projecteur .... 175

Communication sans image – Conférence téléphonique .... 177

Commande du système distant par la tonalité – Transmission DTMF ...... 178

Accès au système de communication 179

Utilisation d'un navigateur Web 179

Utilisation de Telnet 179

Utilisation de SSH 179

Chapitre 5 : Connexion cryptée

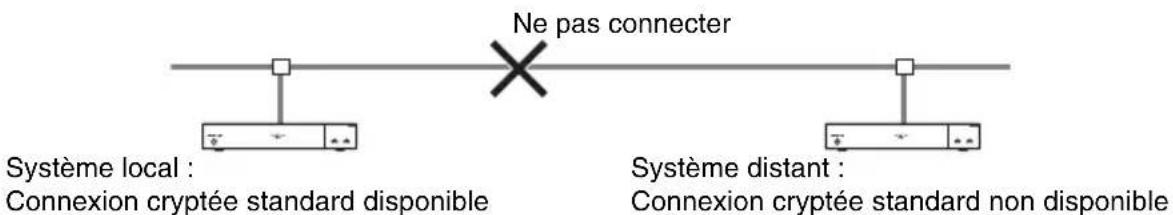

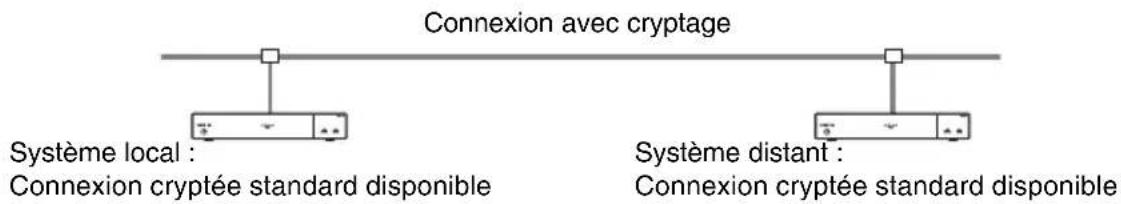

Préparation d'une connexion cryptée sur un réseau LAN 181

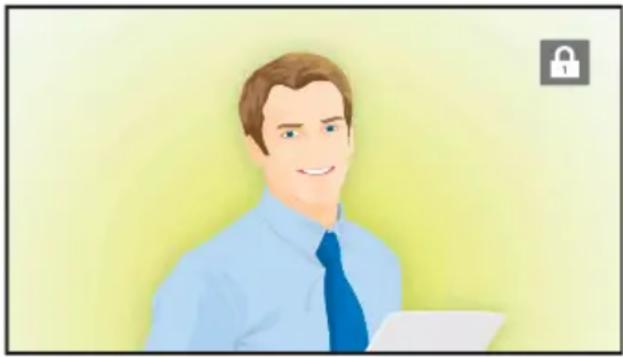

Démarrage d'une connexion cryptée 183

Chapitre 6 : Connexion multipoint

Exemples de connexion d'une connexion multipoint .... 187

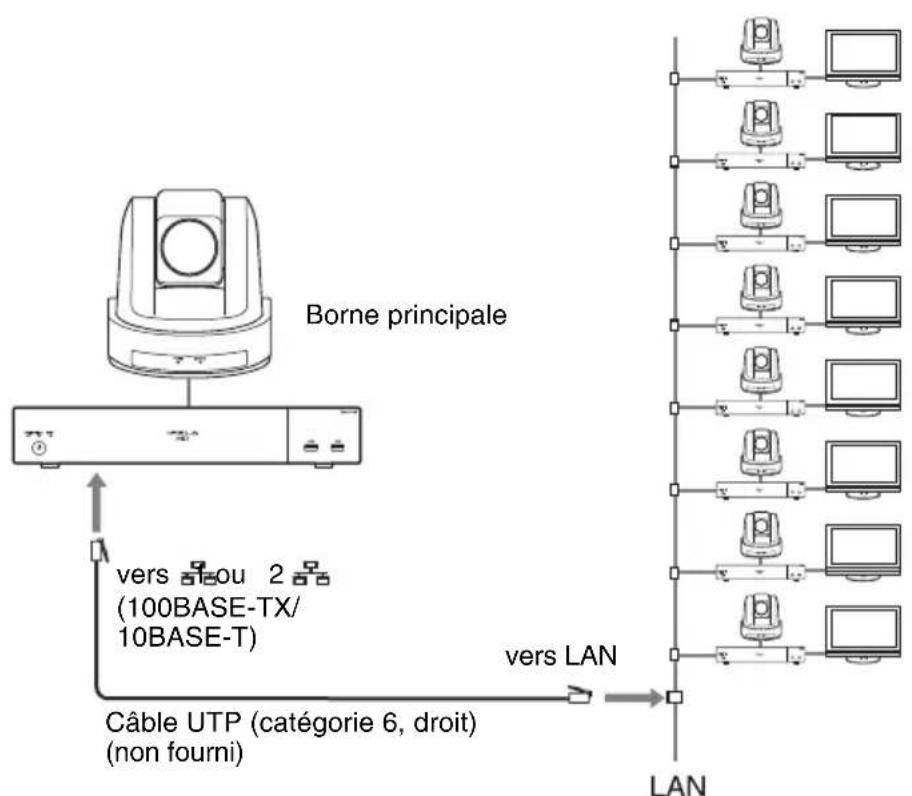

Utilisation de la connexion LAN (neuf points maximum) 187

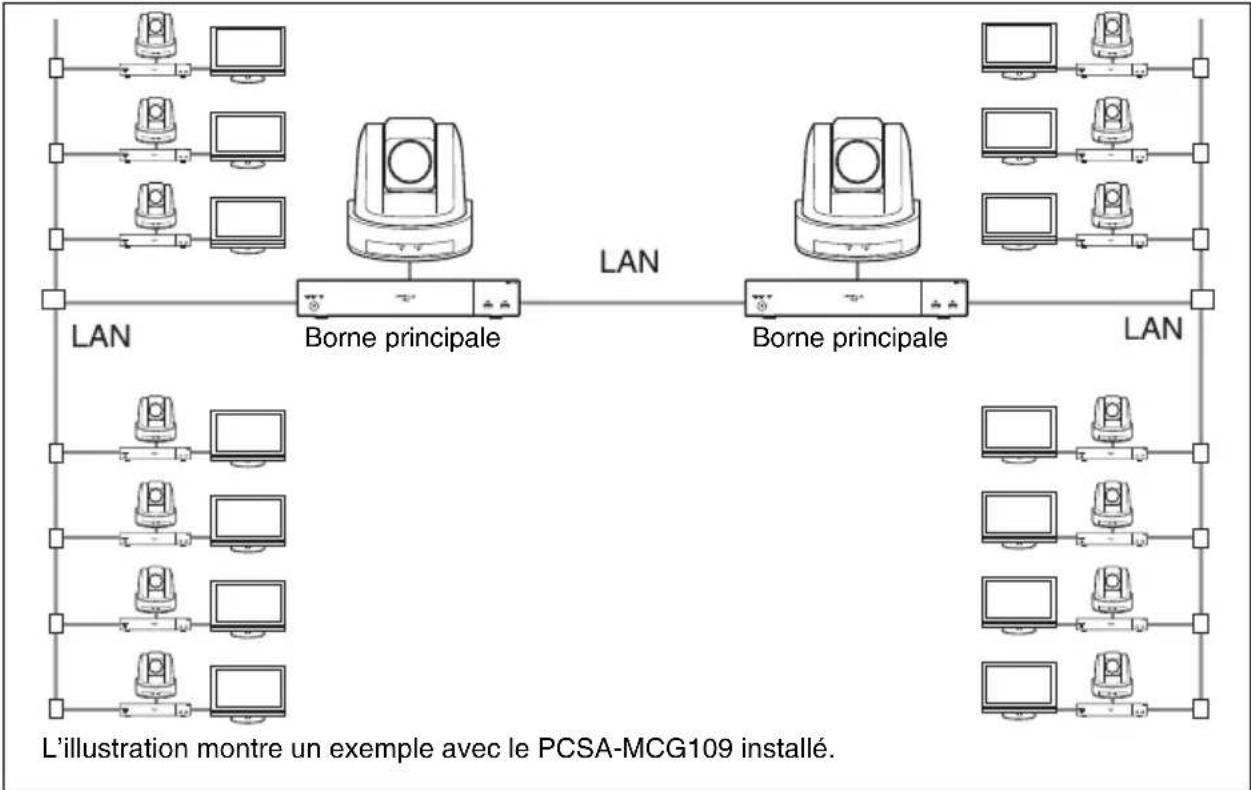

Utilisation de la connexion en cascade via un réseau LAN (16 points maximum) 188

Utilisation conjointe du LAN et du RNIS ....190

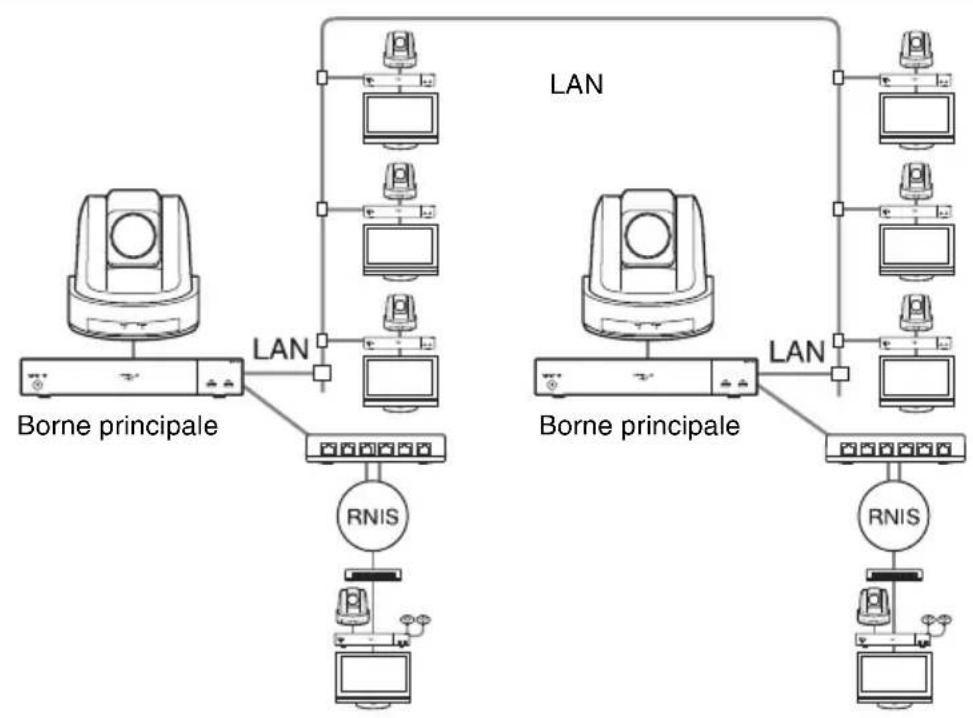

Utilisation de la connexion en cascade du LAN et de la connexion RNIS .....192

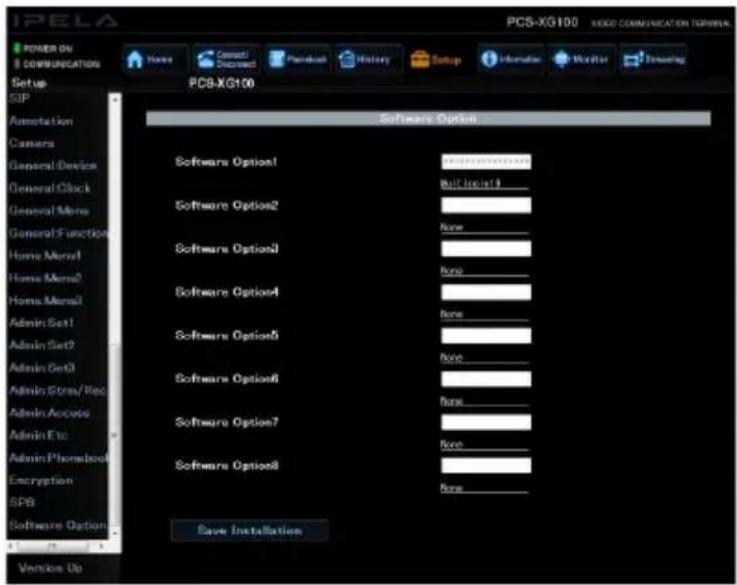

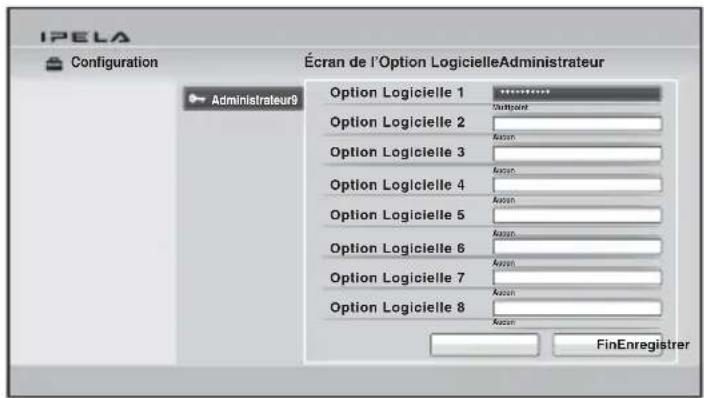

Ajout d'un logiciel en option ....193

Confirmation que l'installation du logiciel en option est terminée .....194

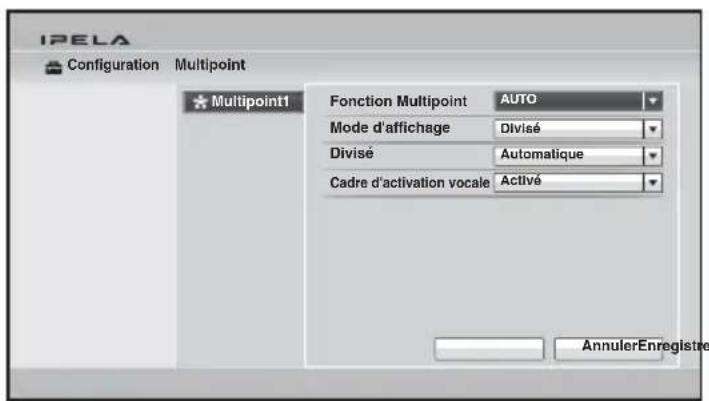

Configuration d'un Multipoint ....195

Définition d'un Multipoint ....195

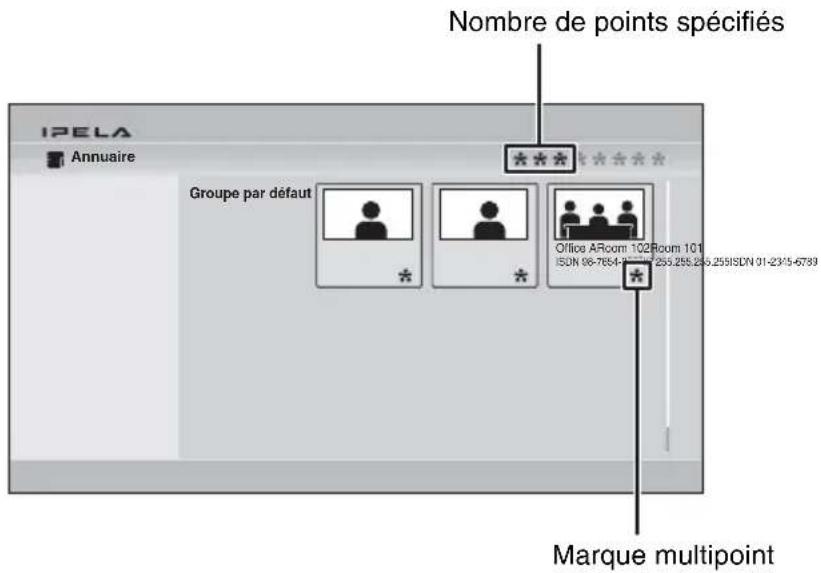

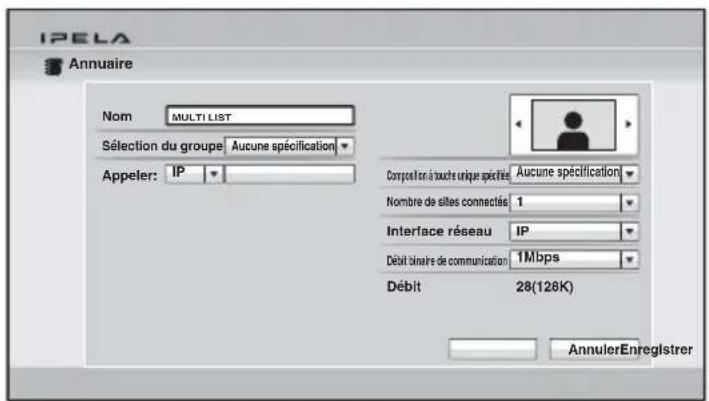

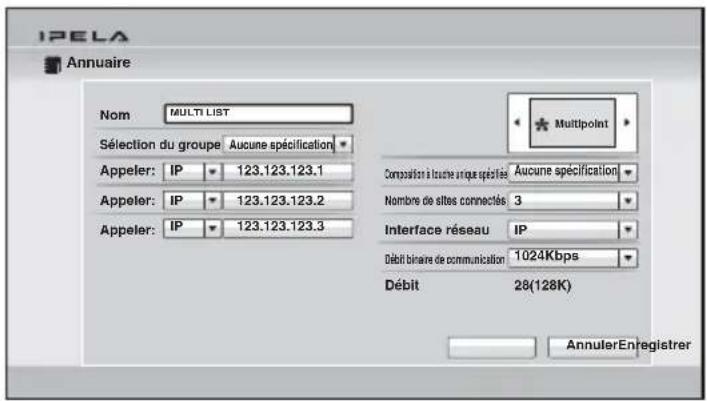

Enregistrement des correspondants dans la liste de connexion multipoint .....195

Démarrage d'une connexion multipoint 200

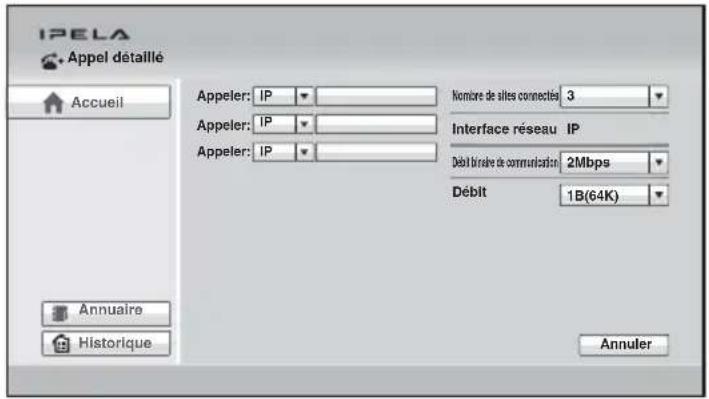

Appel des correspondants ....200

Réception de l'appel d'un correspondant ....204

Utilisation de la commande d'affichage 205

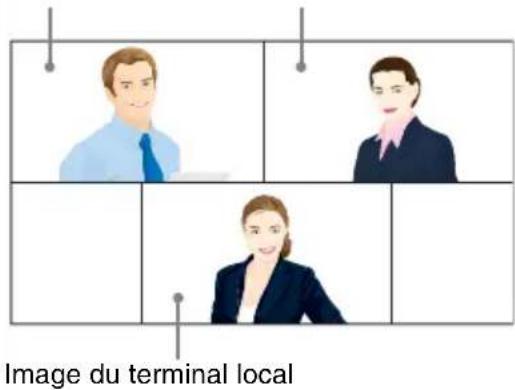

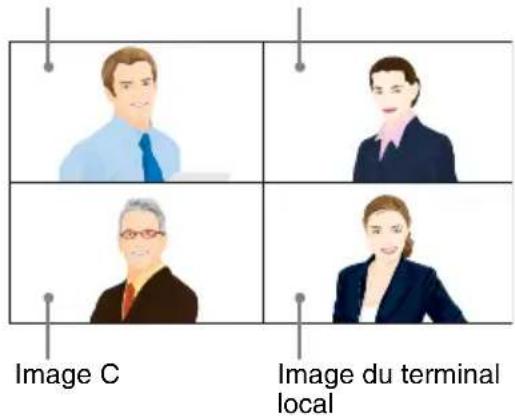

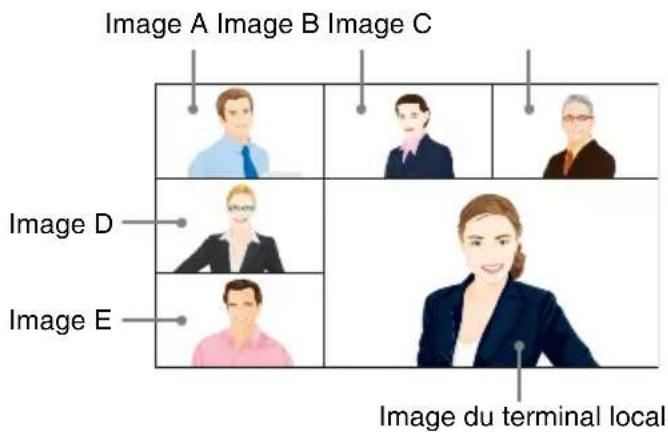

Mode d'affichage 205

Modes de diffusion et fenêtres affichées ....208

Changement du mode de diffusion ....211

Réception de la diffusion demandée par un autre terminal ....213

Fin de la connexion multipoint ....214

Remarques sur les terminaux secondaires 215

Attributes multipoint ....216

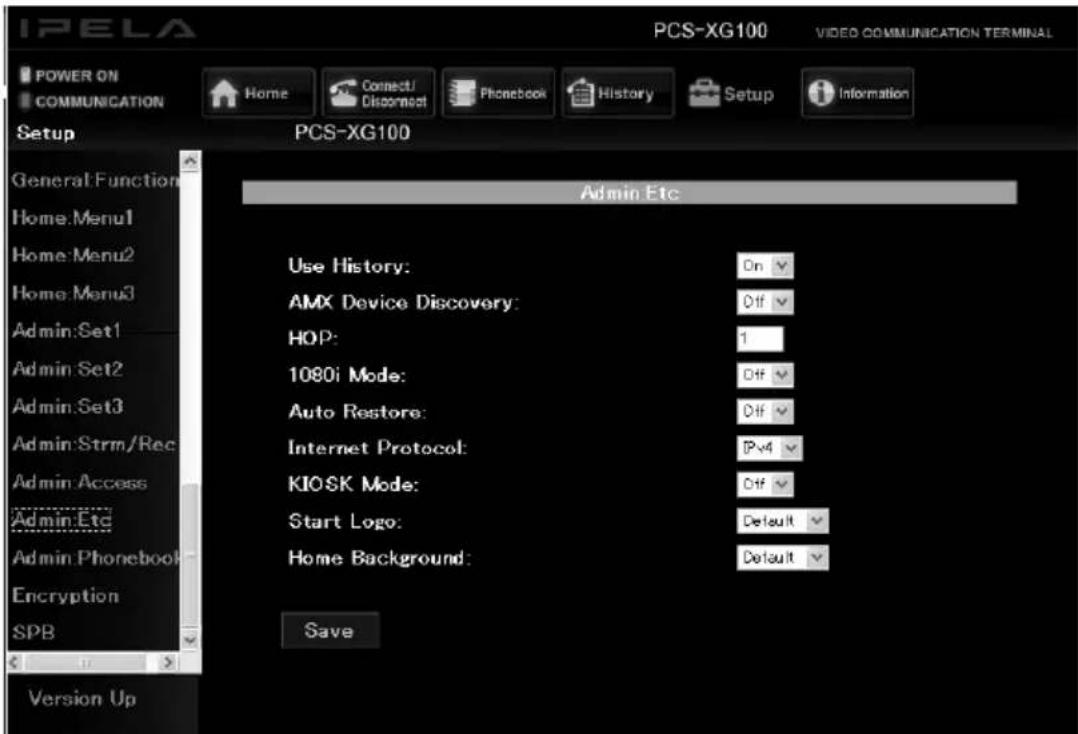

Chapitre 7 : Fonction de contrôle Web

Ouverture de la page Web ....219

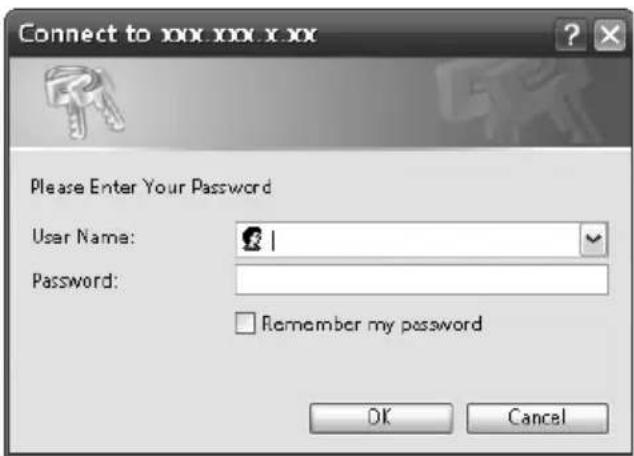

Identification d'un utilisateur ....220

Sélection d'un menu ....222

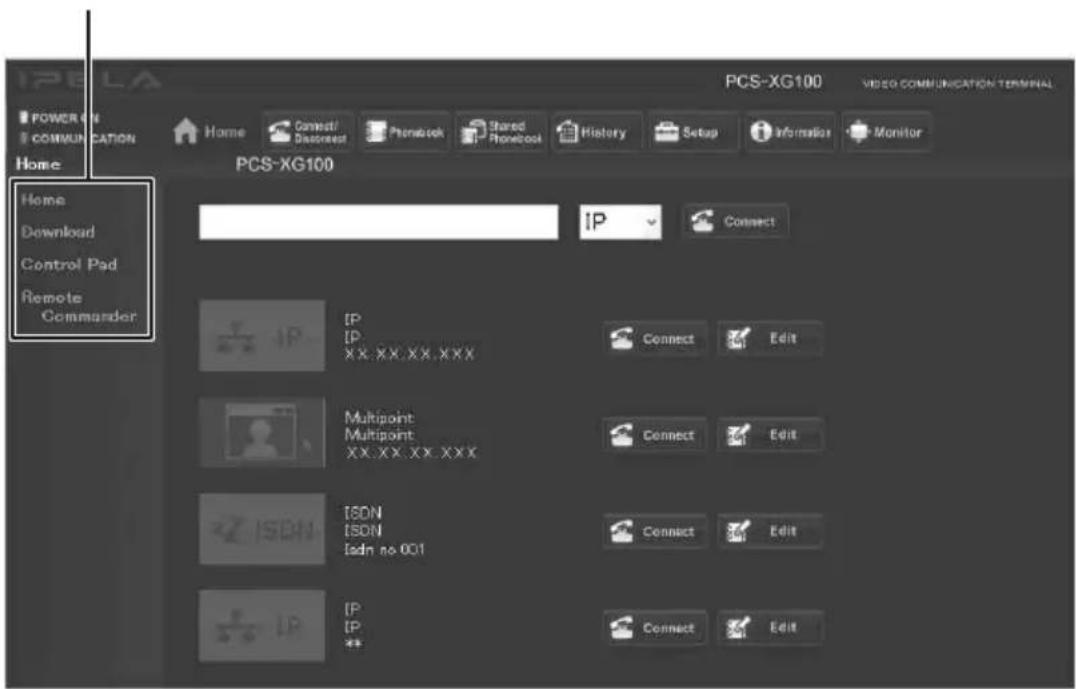

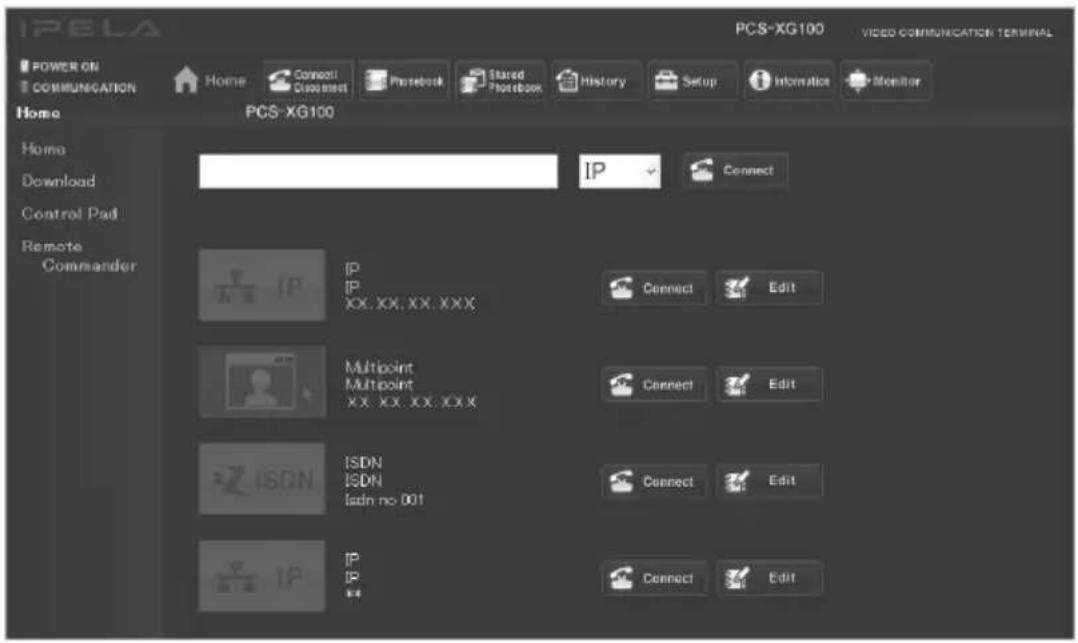

Comment utiliser le menu [Home] 223

Comment utiliser le menu [Download] ......224

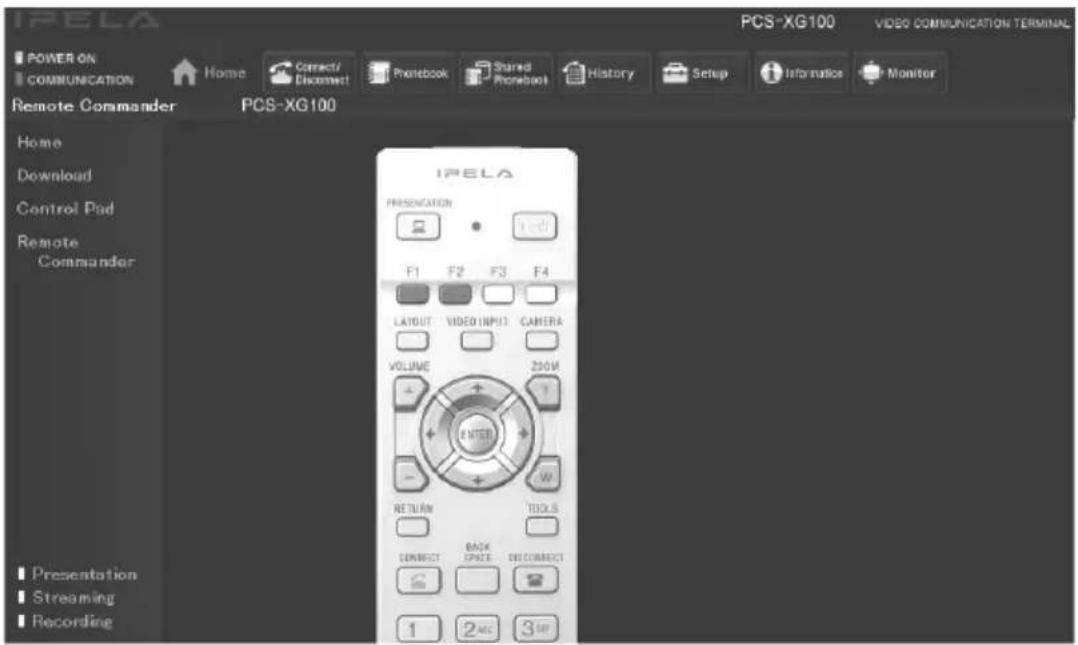

Comment utiliser le menu [Remote Commander] ....225

Sélection d'un outil ....226

Configuration du KIOSK Mode ....227

Comment utiliser la page [Version Up] ......229

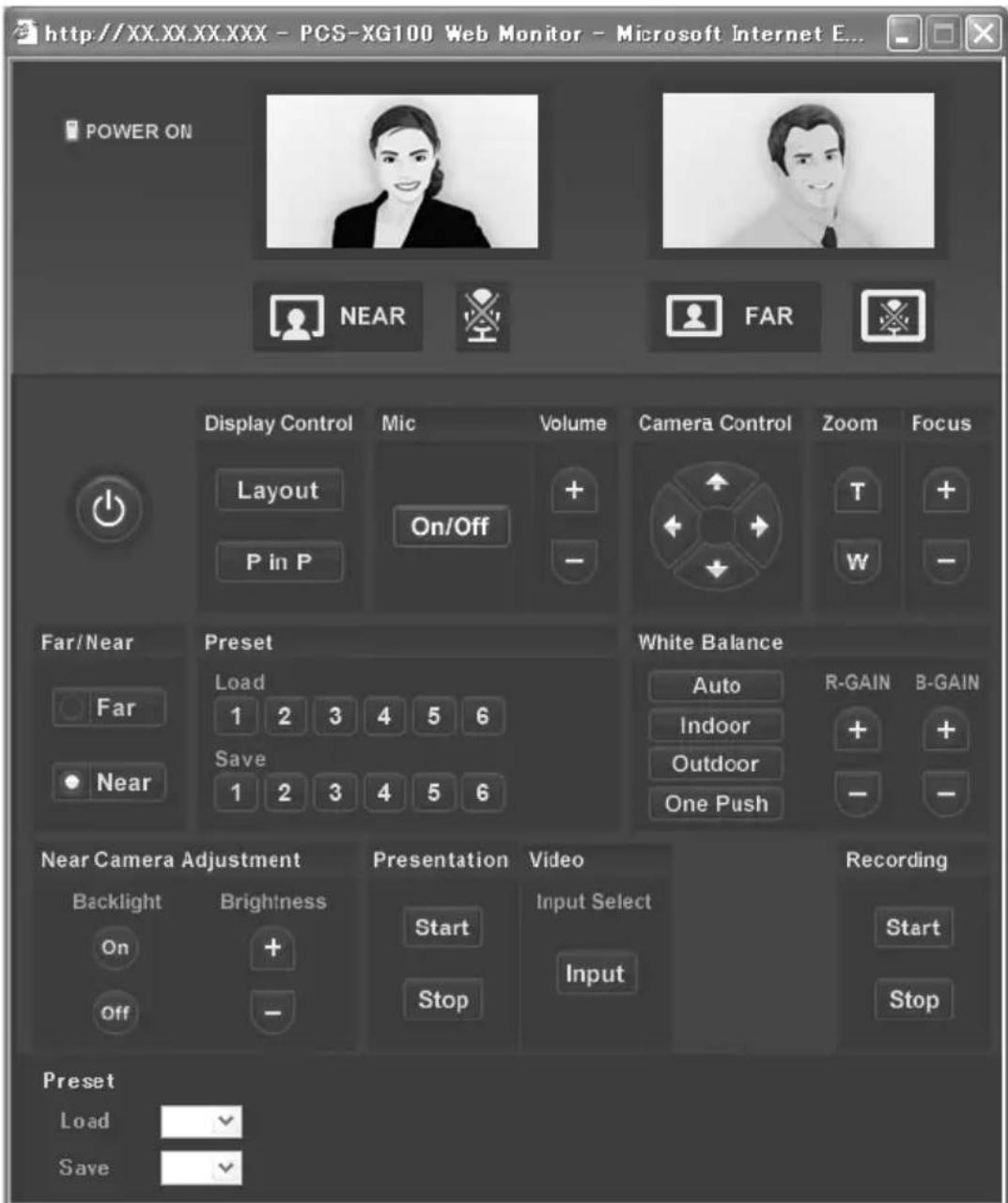

Comment utiliser la page [Monitor] 230

Chapitre 8 : Caméras

Caractéristiques de la caméra HD 232

SRG-120DH 232

PCSA-CXG100 232

EVI-H100V 232

EVI-HD7V/HD3V 233

Installation de l'unité de caméra HD SRG-120DH 234

Installation de la caméra sur un bureau ....234

Installation de la caméra sur un trépied ....234

Installation de la caméra via les trous de vis de fixation M3 ....234

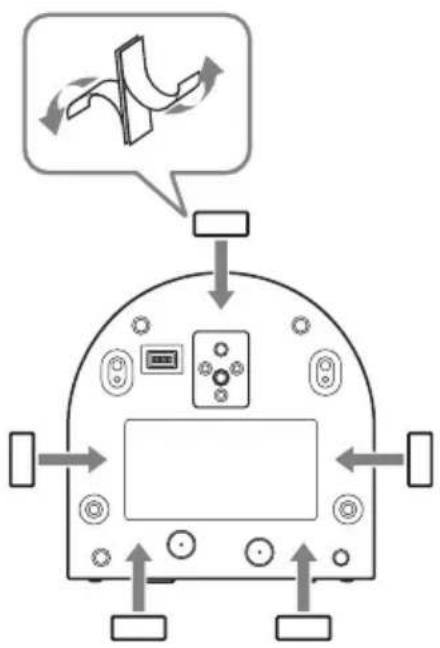

Utilisation des bandes velcro fournies ....234

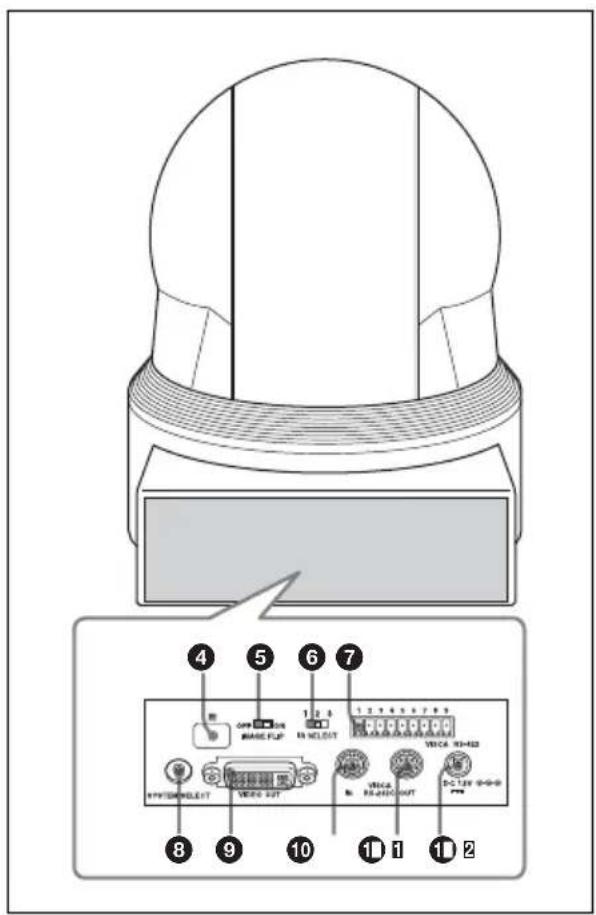

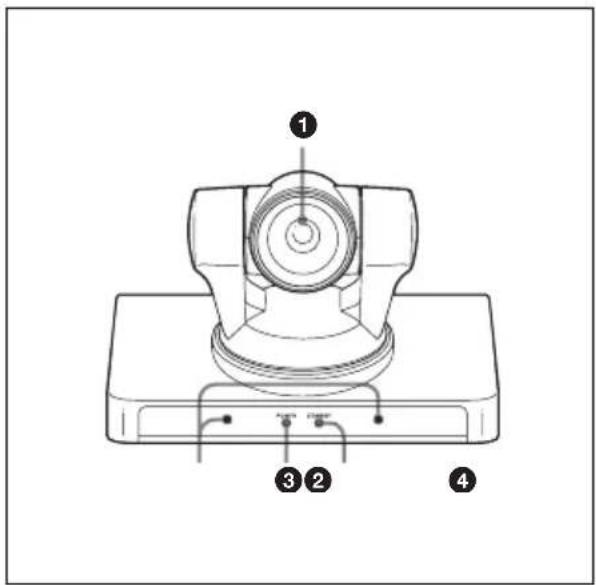

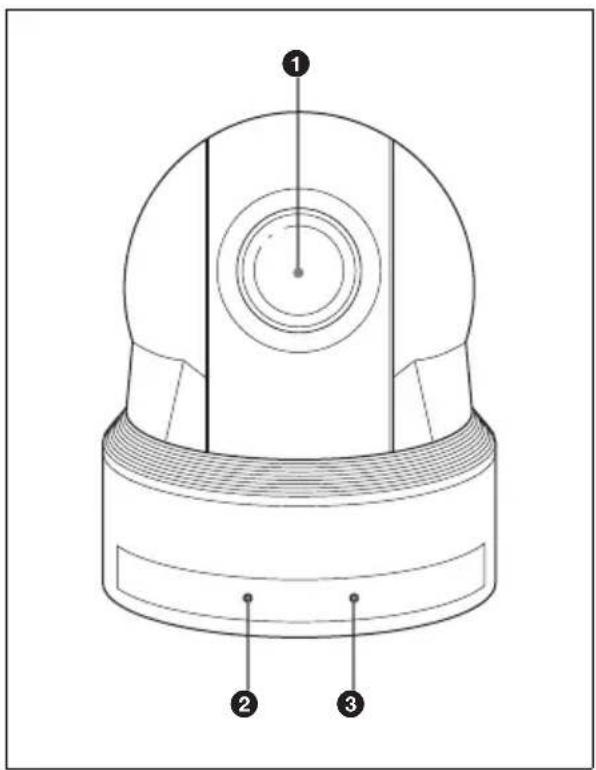

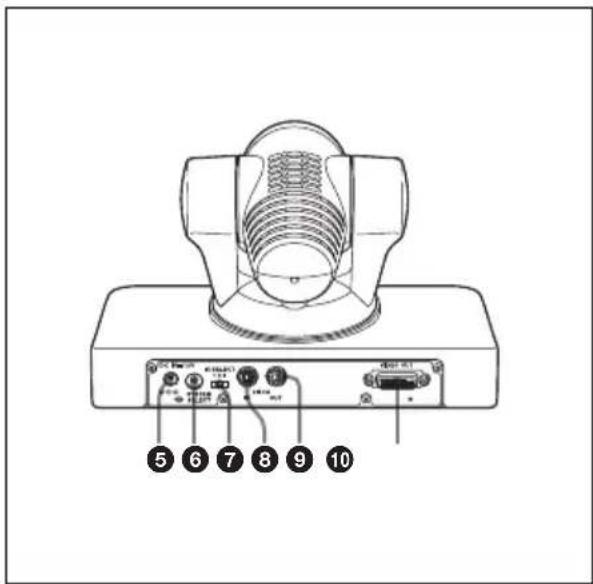

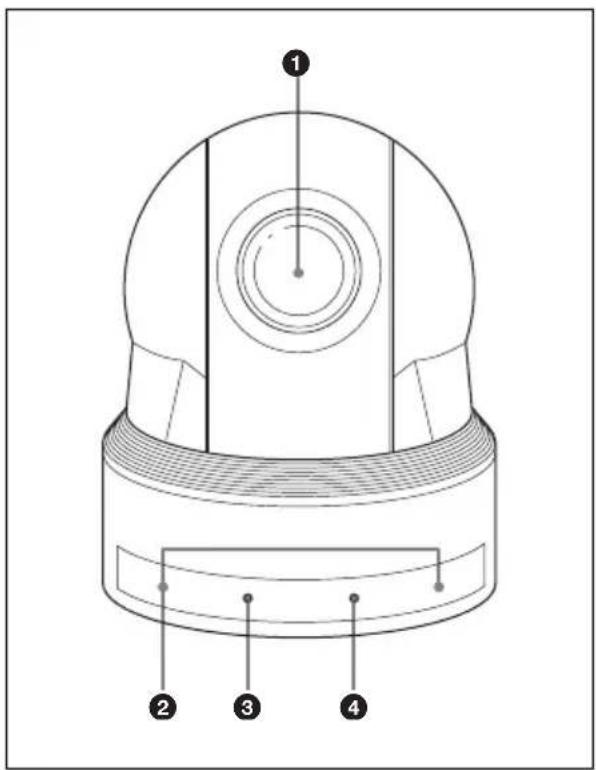

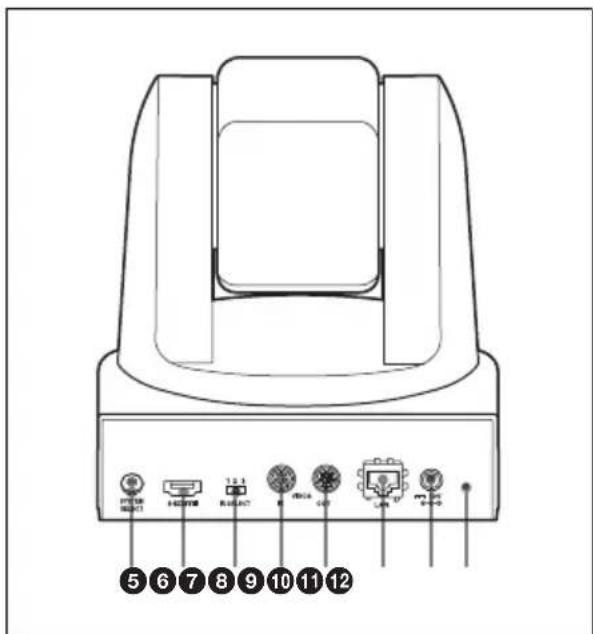

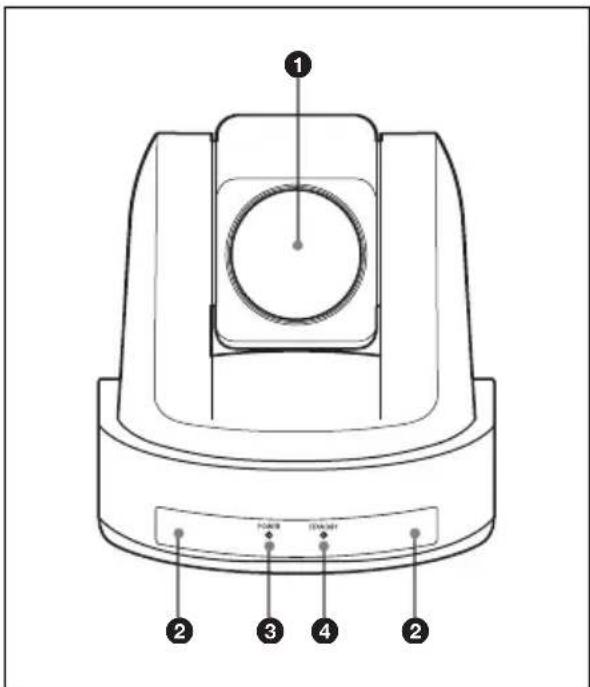

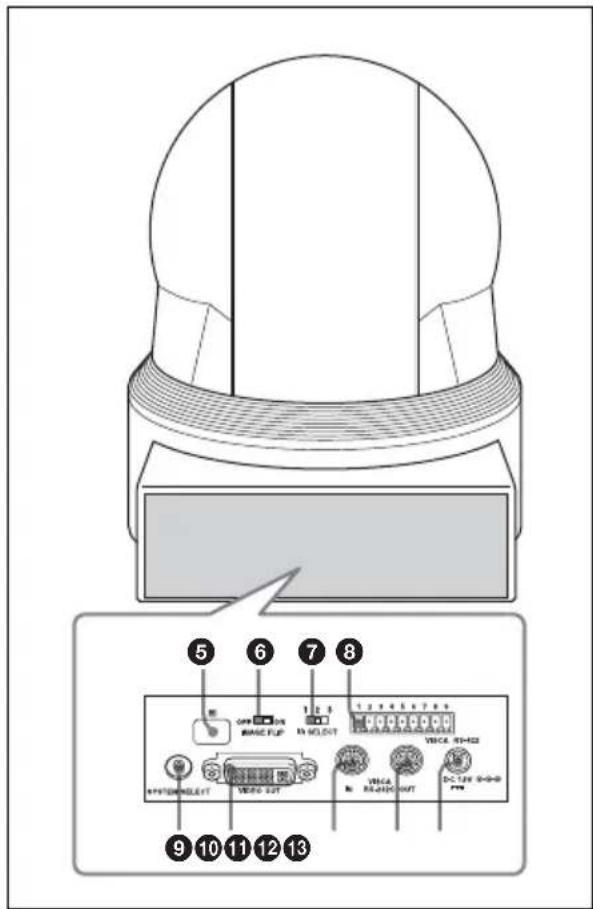

Nomenclature de la caméra HD 235

SRG-120DH 235

PCSA-CXG100 237

EVI-H100V 238

EVI-HD7V/HD3V 241

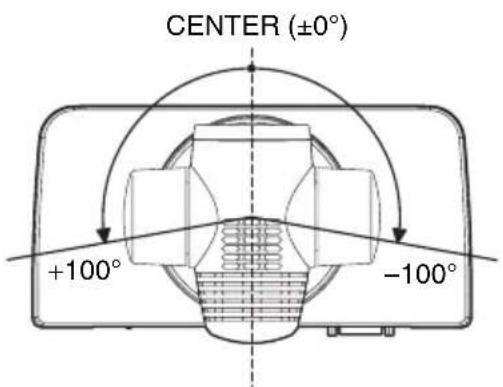

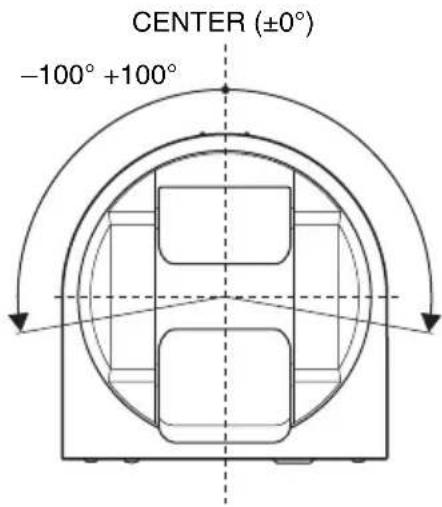

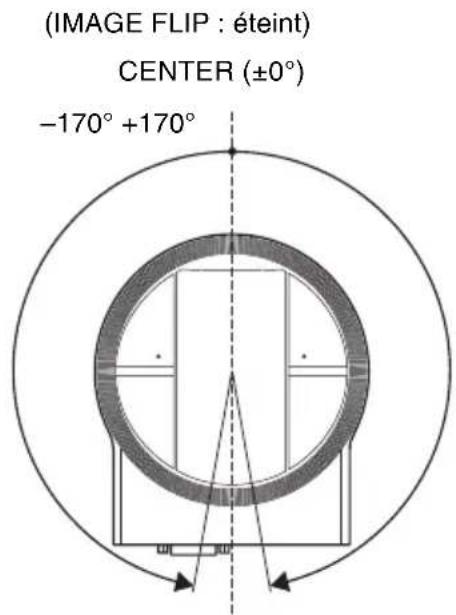

Plage panoramique/inclinaison 244

Phénomènes spécifiques aux capteurs d'images CMOS ....246

Annexe

Emplacement et fonction des composants et des commandes ....247

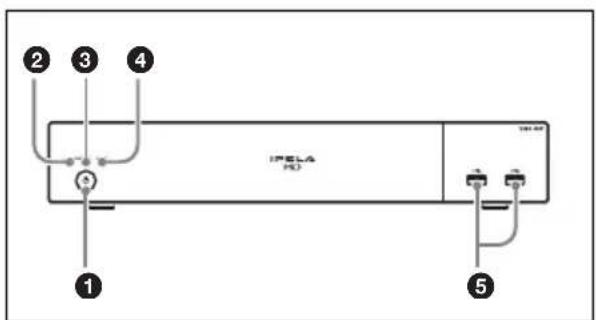

Système de communication visuel HD PCS-XG100S/XG77S ......247

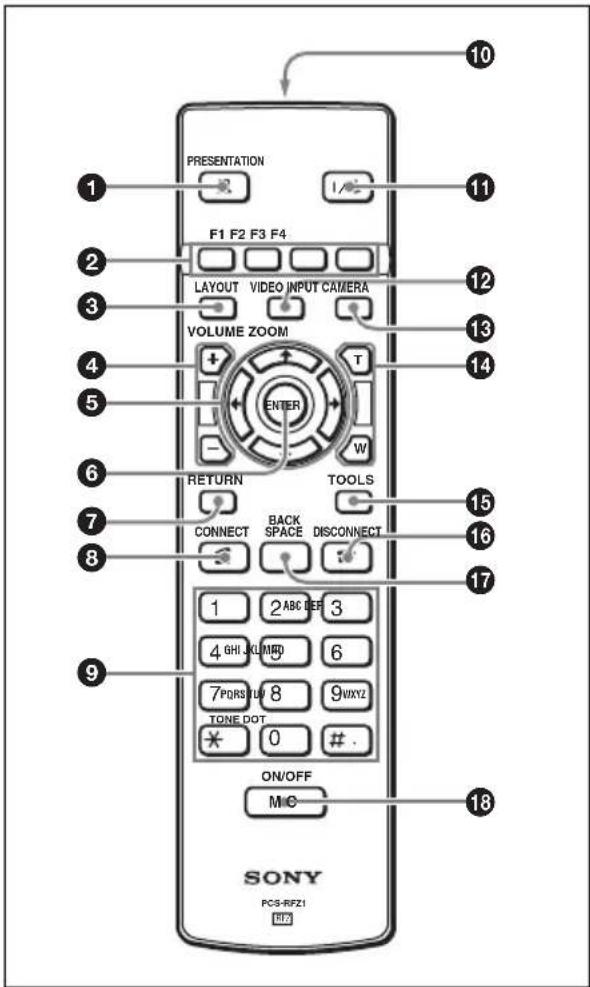

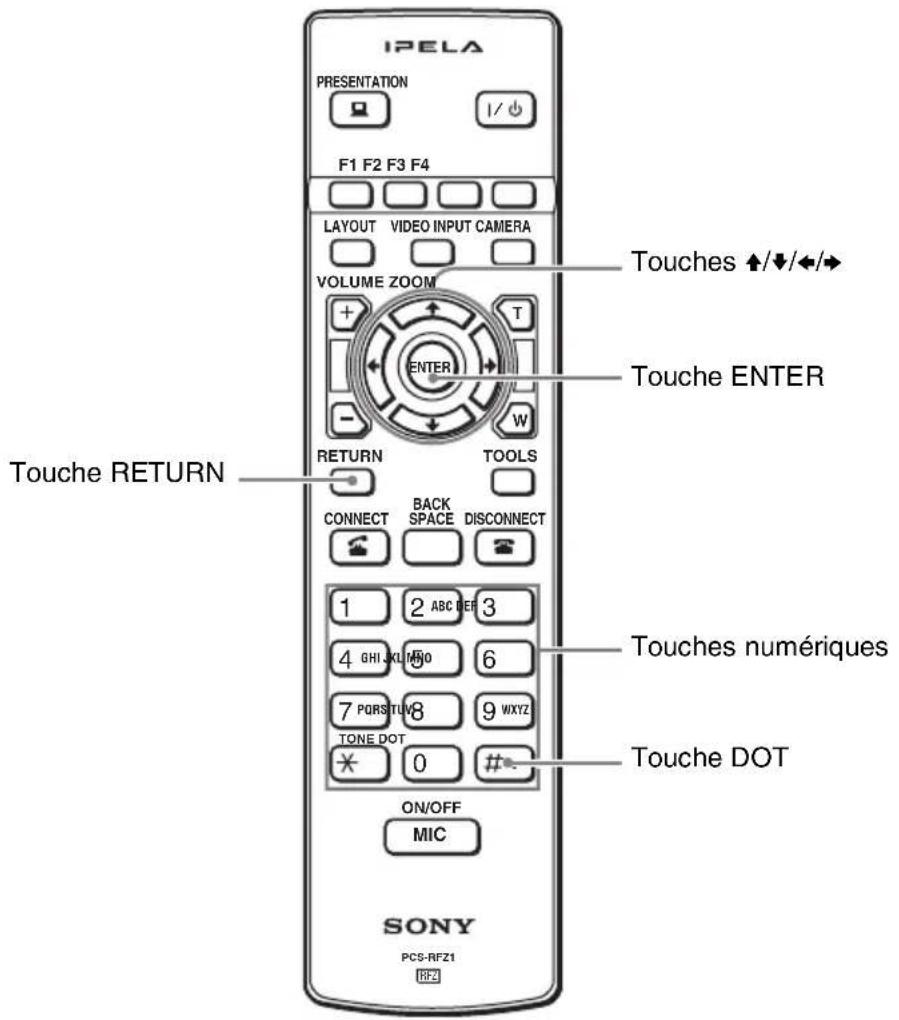

Télécommande RF PCS-RFZ1 (fournie) 249

Unité RNIS PCSA-B384S (en option) 251

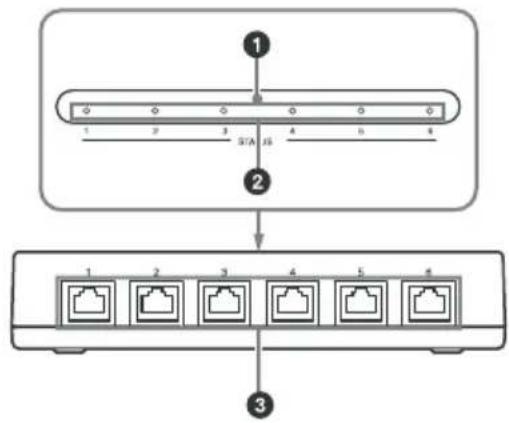

Unité RNIS PCSA-B768S (en option) 251

Témoins 252

Messages à l'écran 255

Dépannage 258

Spécifications 262

Système de communication visuel HD PCS-XG100/XG77/XG100S/XG77S 262

Unité de caméra HD SRG-120DH (fournie avec le PCS-XG100/XG77) .....263

Télécommande PCS-RFZ1 (fournie) 263

Microphone PCS-A1 (deux fournis avec PCS-XG100/XG100S / un fourni avec PCS-XG77/XG77S) 263

Unité RNIS PCSA-B384S (en option) 263

Unité RNIS PCSA-B768S (en option) 264

Logiciel MCU HD PCSA-MCG106 (en option) 264

Logiciel MCU HD PCSA-MCG109 (en option) 264

Logiciel de mise à jour HD PCSA-RXG77 (en option) 264

Logiciel d'accès mobile PCSA-SAG8 (Optionnel) 264

Logiciel d'accès mobile PCSA-SAG1 (Optionnel) 264

Signaux de sortie DVI-I acceptables 266

Signaux d'entrée CAMERA/DVI-I pris en charge 267

Signaux de sortie HDMI pris en charge 269

Signaux d'entrée HDMI pris en charge 269

Affectation des broches ......270

Affectation des broches sur les connecteurs de carte en option ......271

Liste des numéros de port utilisés sur le PCS-XG100/XG77/XG100S/XG77S ....272

Agencement de la salle de réunion 274

Stockage USB....274

Glossaire 275

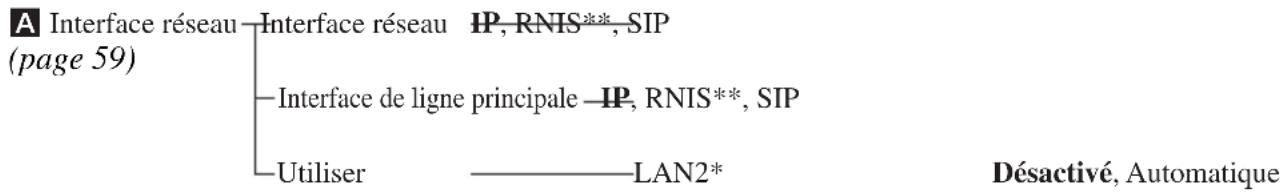

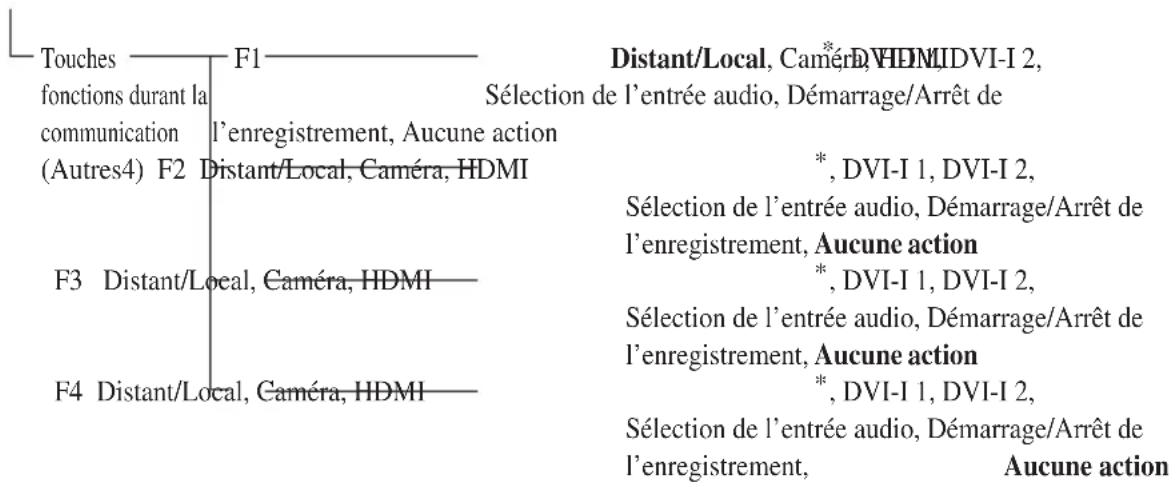

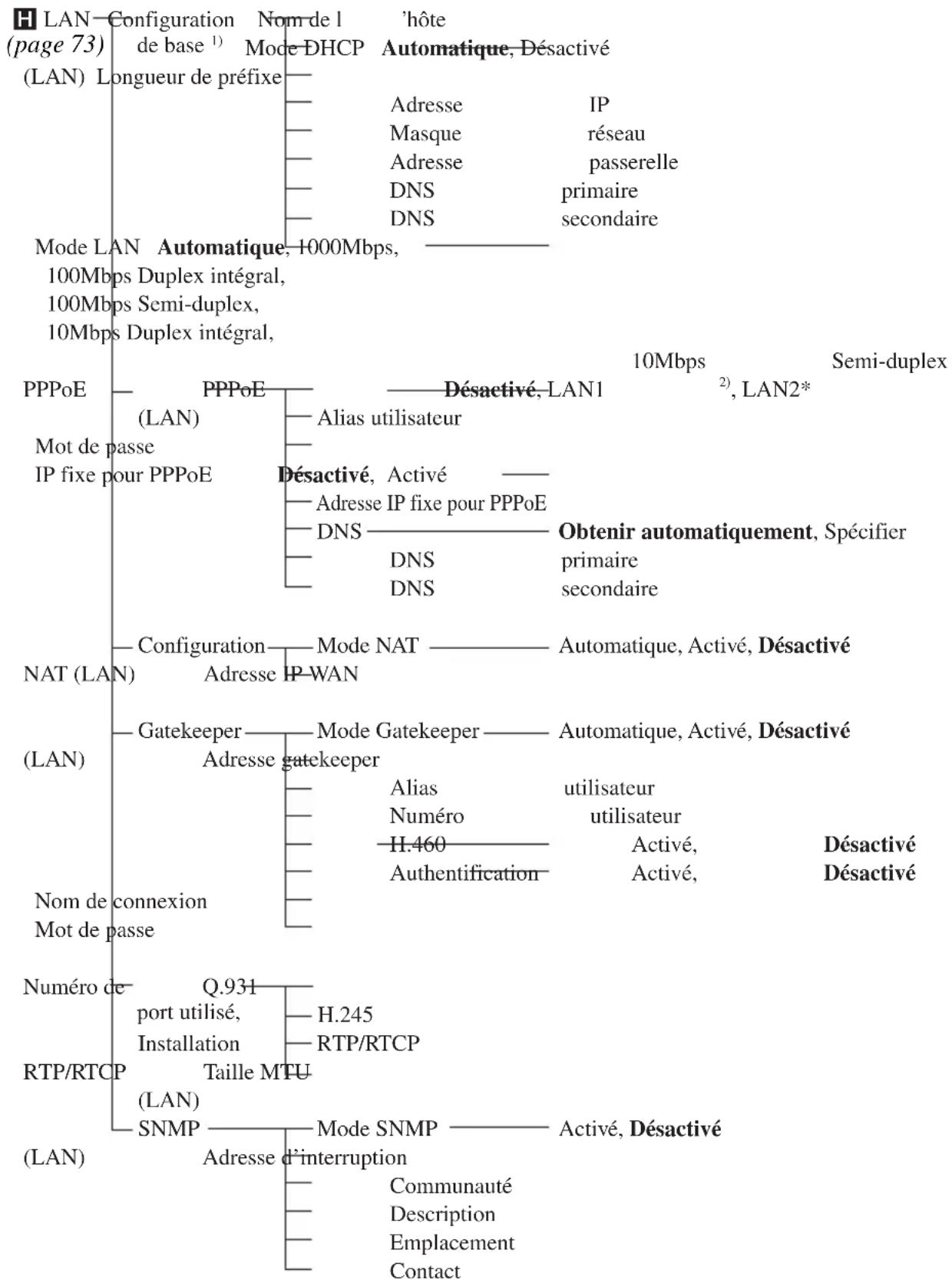

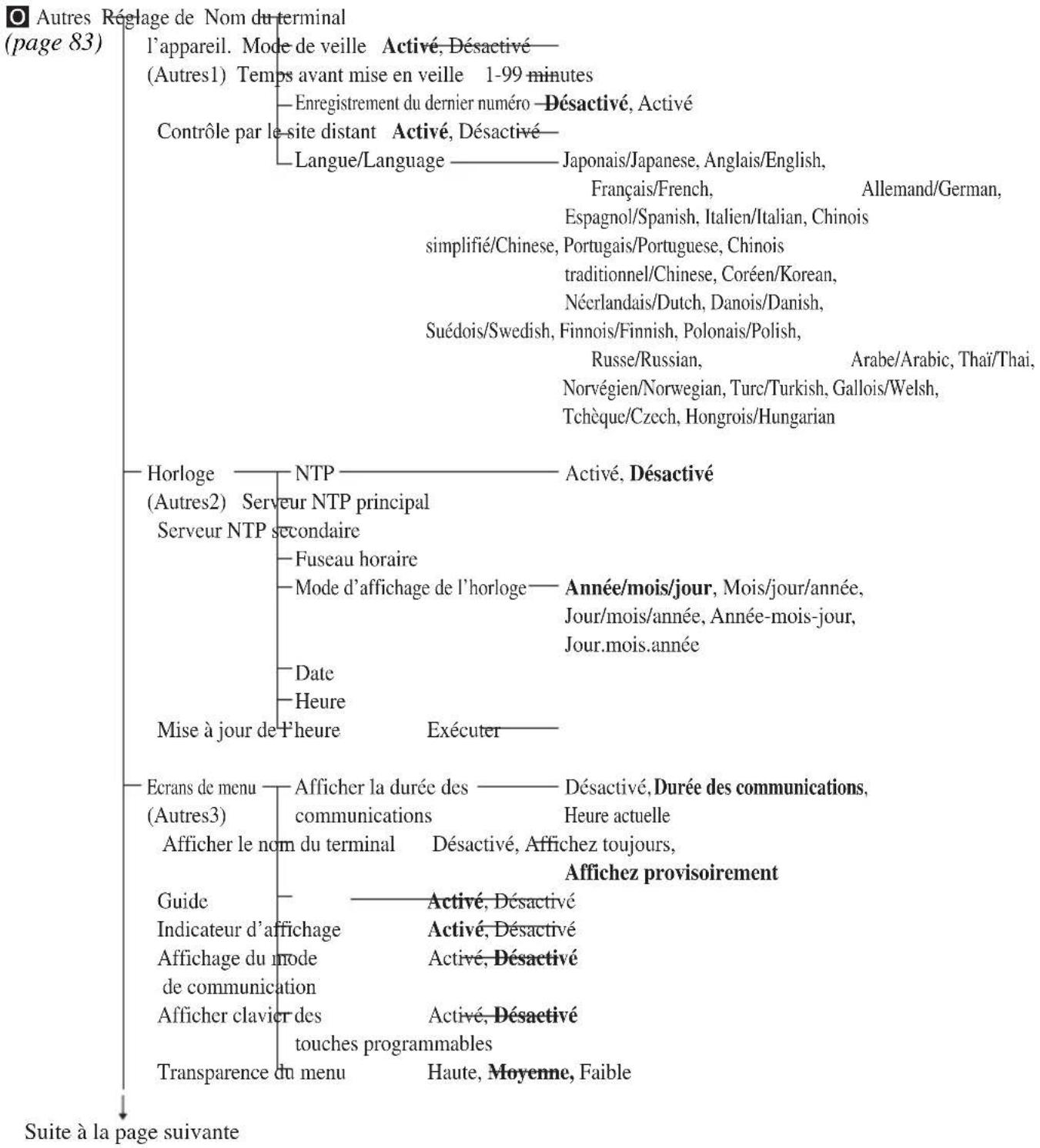

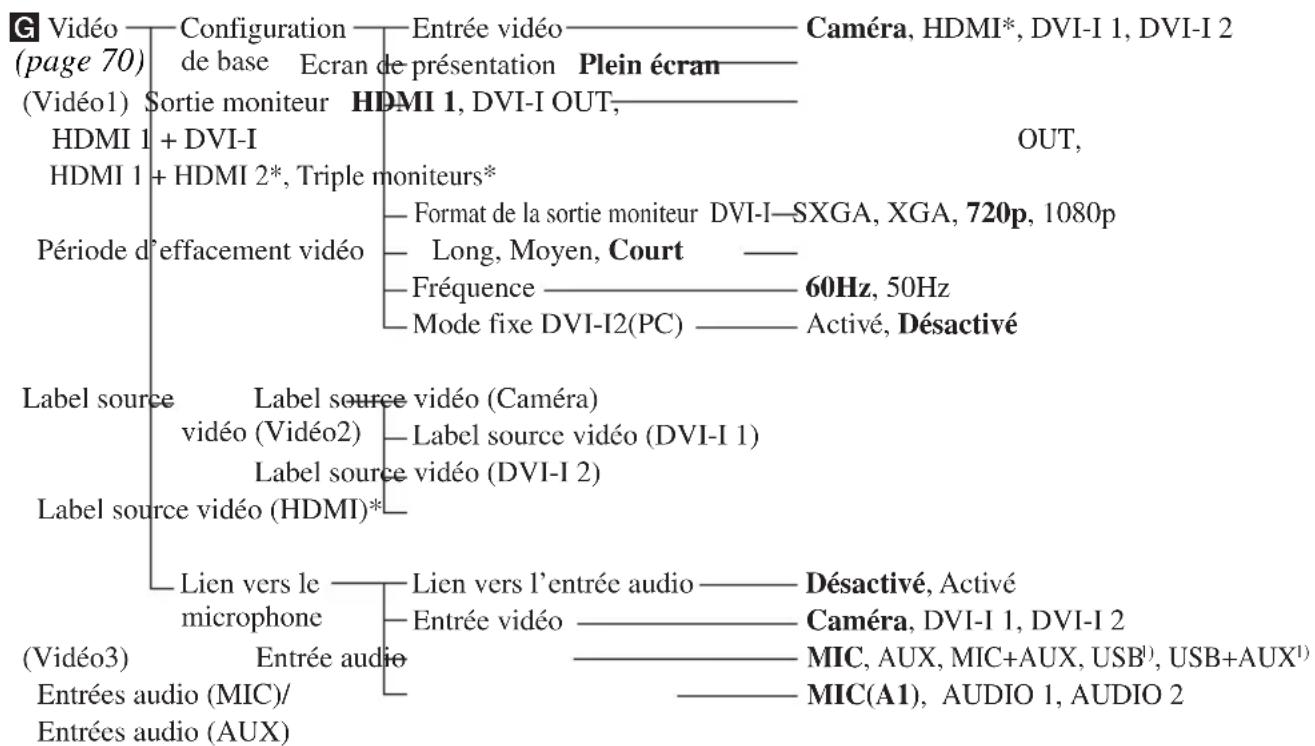

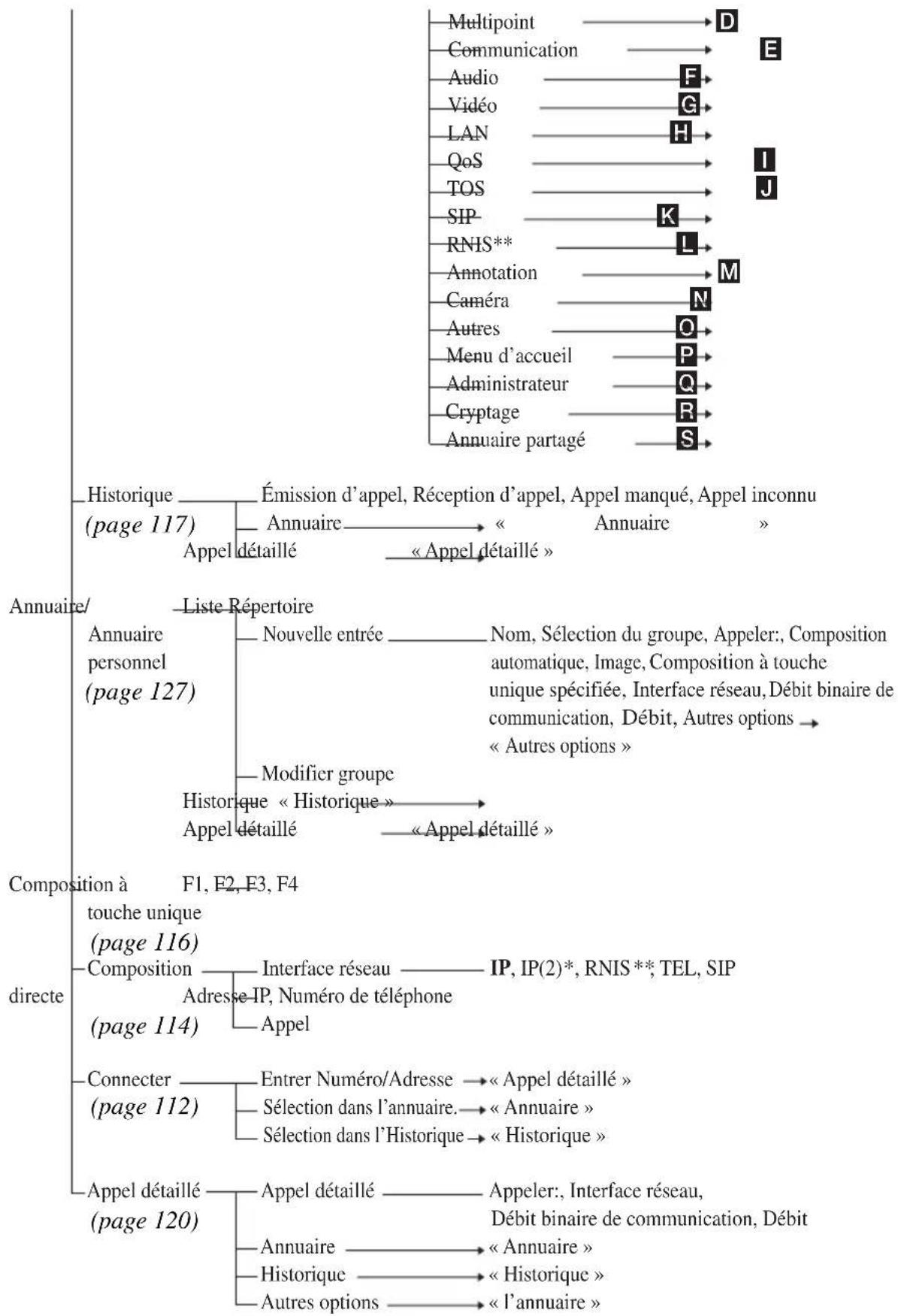

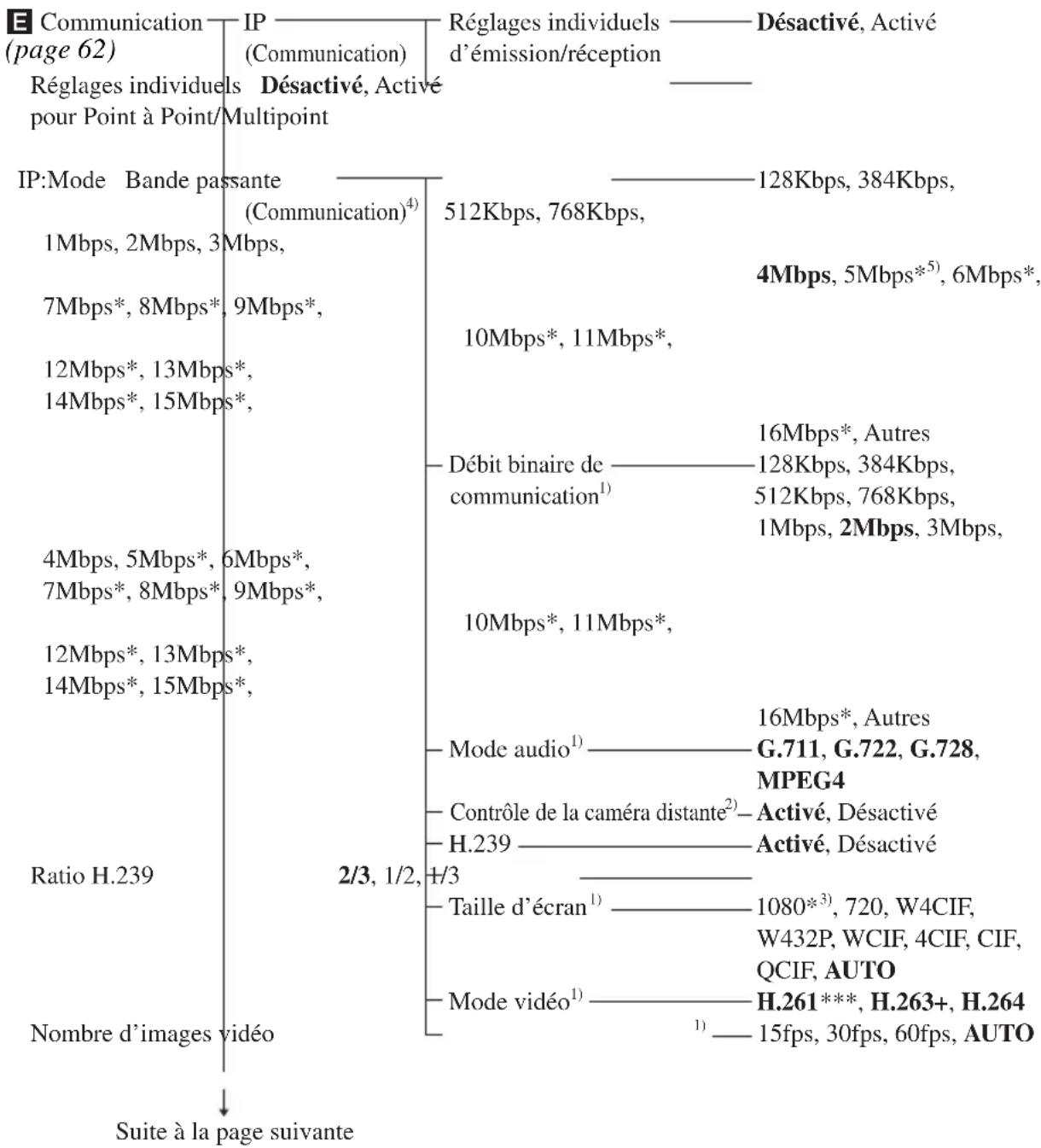

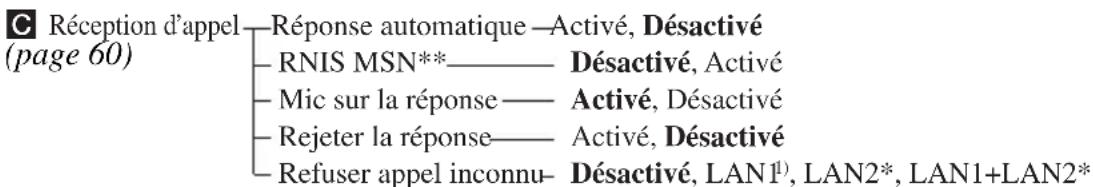

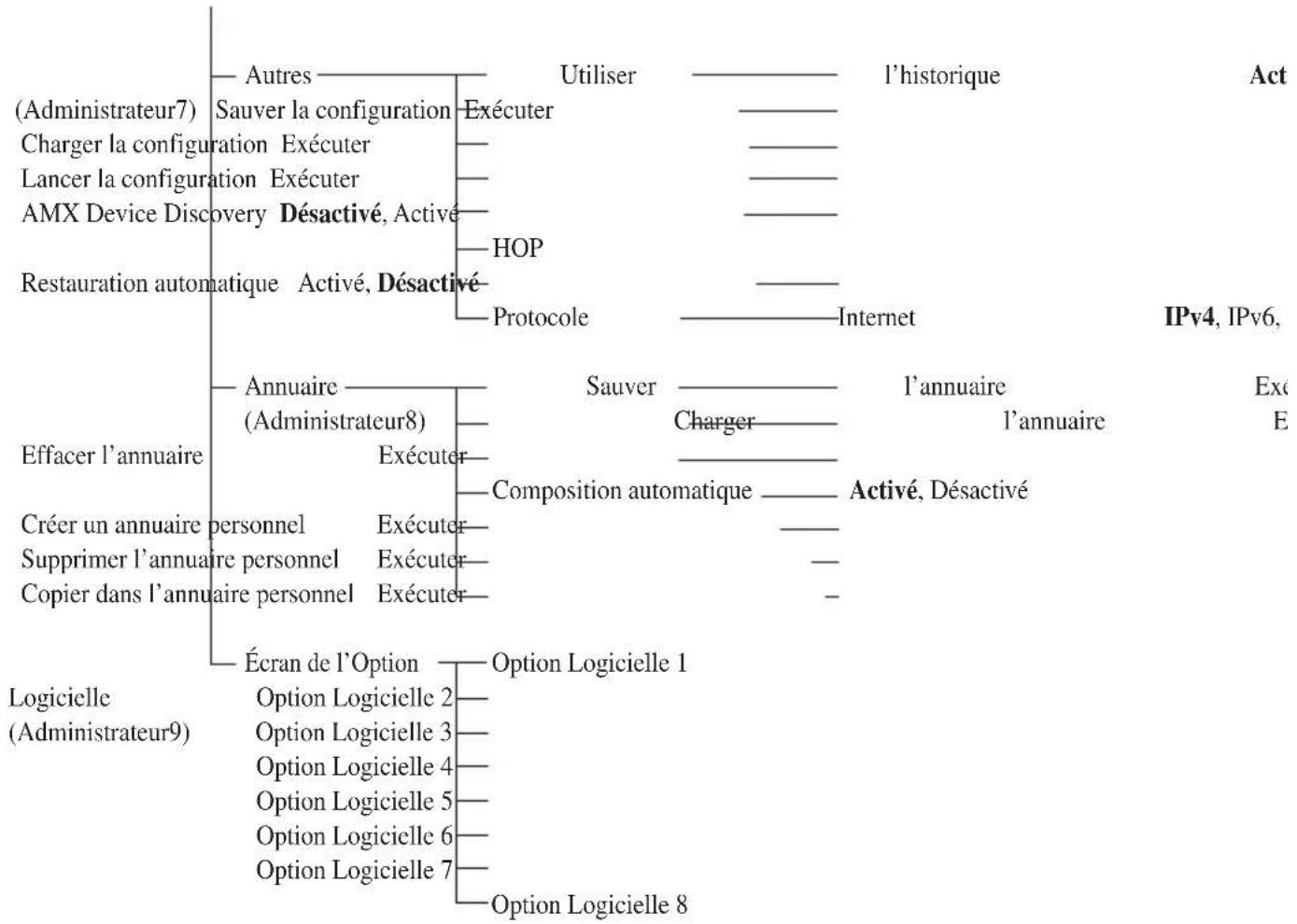

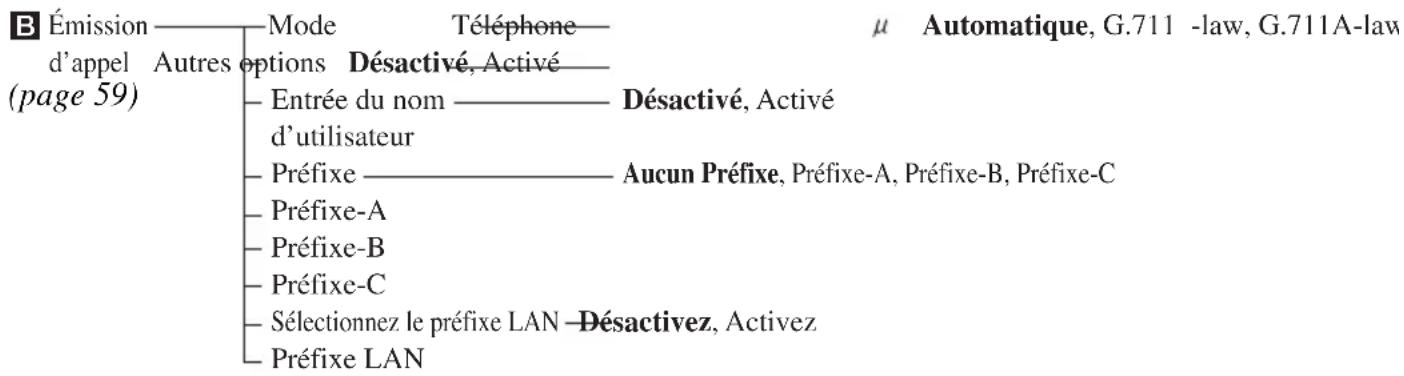

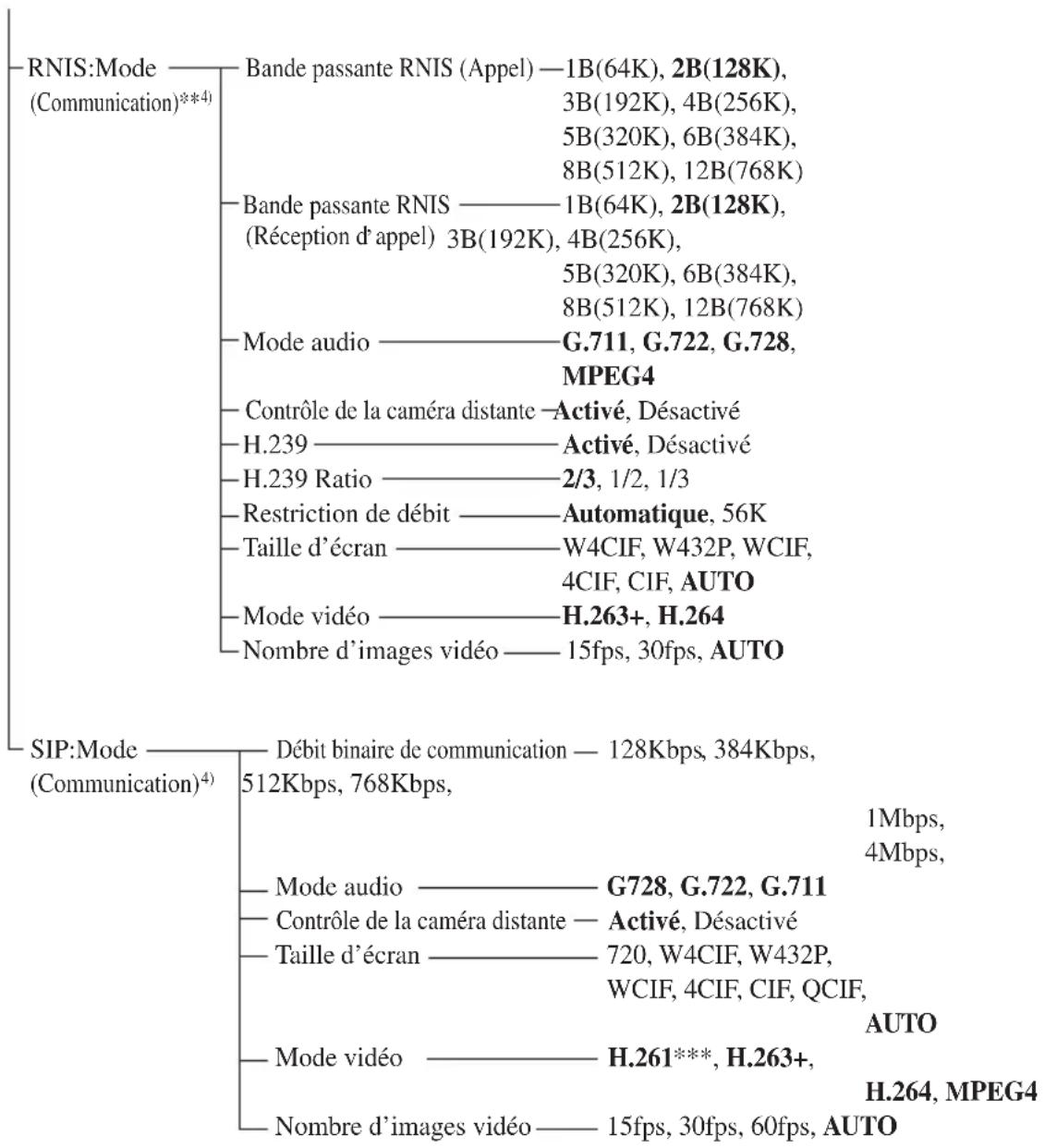

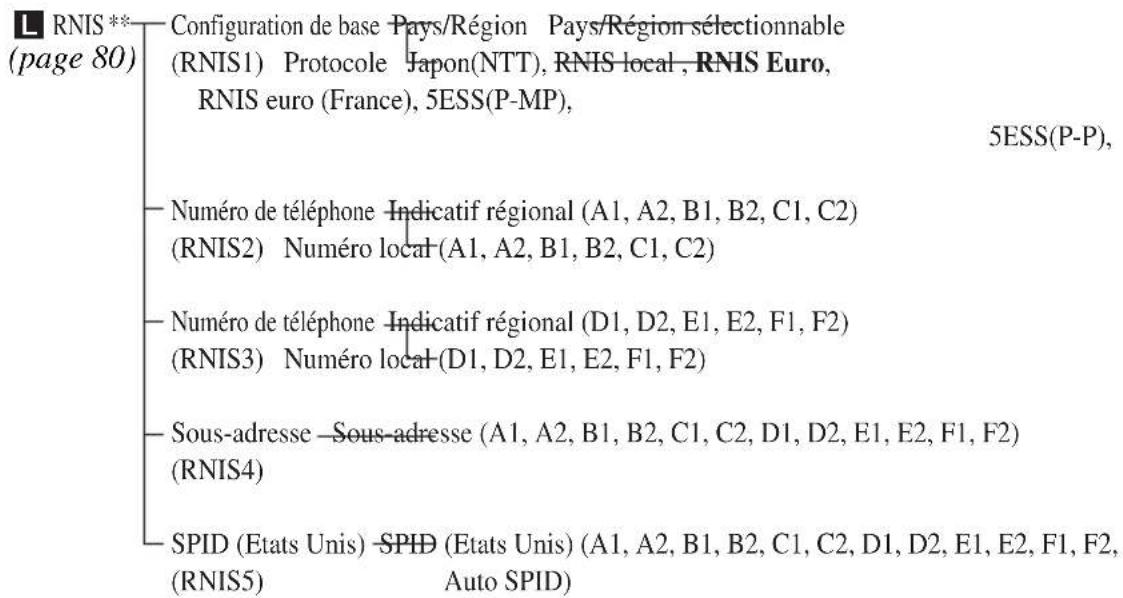

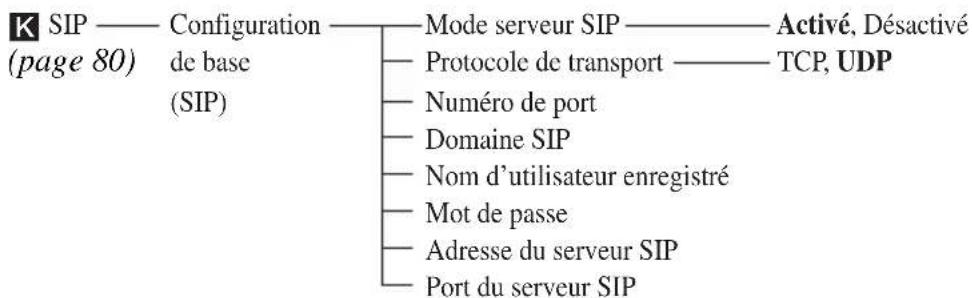

Configuration du menu 279

Index 293

Précautions

Emplacement de fonctionnement ou de stockage

Évitez de faire fonctionner ou de stocker le système dans les endroits suivants :

• Endroits très chauds ou très froids
• Endroits humides ou poussiéreux
- Endroits exposés à une forte vibration
- Près de sources de fort magnétisme
- Près de sources de rayonnement électromagnétique, telles que des radios ou des émetteurs TV
- Endroits bruyants

Nettoyage

Utilisez un chiffon doux et sec pour essuyer doucement le caisson et le panneau lors du nettoyage de l'appareil.

Pour un nettoyage plus en profondeur, utilisez un chiffon légèrement imbibé de détergent doux pour enlever la poussière et terminez en essuyant à nouveau avec un chiffon sec. N'utilisez pas de solvants volatils tels que de l'alcool, du benzène, des diluants ou des insecticides qui risquent d'abîmer le revêtement de la surface.

Remarque concernant les faisceaux laser

Les faisceaux laser peuvent endommager un capteur d'image CMOS. Ne pas exposer la surface d'un capteur d'image CMOS à un rayonnement laser dans un environnement où un dispositif à faisceau laser est utilisé.

Remarque concernant la condensation

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

Pièces consommables

Le ventilateur est une pièce consommable qui nécessitera un remplacement périodique. Lorsque vous utilisez l'appareil à température ambiante, le cycle de remplacement est d'environ 5 ans. Mais, ce cycle de remplacement ne représente qu'une indication et ne garantit pas la durée de vie de ce consommable. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur.

La durée de vie l'adaptateur CA et du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.

Sécurité

Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d'une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.

Ne consultez aucun autre site Web dans le navigateur Web pendant ou après la configuration. Étant donné que l'état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d'utiliser l'appareil ou d'exécuter des programmes malveillants.

Chapitre 1 : Installation et préparation

Présentation du guide

Les différents chapitres abordent les points suivants ; lisez les chapitres relatifs au type de communication que vous utilisez.

Chapitre 1 : Installation et préparation

Ce chapitre vous explique comment configurer le système et fournit les informations nécessaires pour utiliser le système de communication visuel HD pour la première fois. Il explique comment installer et connecter le système de communication, mettre le système sous et hors tension et accéder aux menus de base.

Chapitre 2 : Enregistrement et configuration pour l'administrateur système

Ce chapitre explique comment enregistrer et configurer tous les éléments nécessaires pour les administrateurs système à l'aide des menus sur écran.

Chapitre 3 : Connexion de base

Ce chapitre décrit les opérations et les réglages de base nécessaires pour se connecter à un correspondant. Vous apprendrez à établir une connexion et à y mettre fin. Il est recommandé à tous les participants à une communication de lire ce chapitre.

Chapitre 4 : Connexion avec l'équipement en option

Ce chapitre explique les méthodes de communication avancée faisant appel à l'équipement en option et à différentes fonctions comme l'enregistrement, la présentation et l'annotation.

Chapitre 5 : Connexion cryptée

Ce chapitre explique comment se connecter à un correspondant en utilisant des données audio et vidéo cryptées et les données cryptées d'un ordinateur.

Chapitre 6 : Connexion multipoint

Ce chapitre explique comment connecter votre système à plusieurs sites. La connexion multipoints nécessite l'installation du logiciel MCU HD PCSA-MCG106/MCG109 dans votre système de communication visuel.

Remarque

Les connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.

Chapitre 7 : Fonction de contrôle Web

Ce chapitre vous montre comment contrôler ou configurer le système de communication visuel par l'intermédiaire d'un navigateur Web.

Chapitre 8 : Caméras

Ce chapitre décrit l'unité de caméra fournie avec le PCS-XG100/XG77 et les unités de caméra recommandées pour une utilisation avec ce système.

Annexe

L'annexe contient la description des commandes et des connecteurs situés sur les composants du système de communication visuel HD, la liste de dépannage, les spécifications et un glossaire.

Caractéristiques

Le système de communication visuel HD PCS-XG100/XG77/XG100S/XG77S est un système de communication qui permet de communiquer de manière directe avec un correspondant en envoyant et recevant des images et du son via des connexions LAN (réseau local) ou RNIS (réseau numérique à intégration de services).

Conformité avec la norme internationale ITU-T

Le système de communication visuel HD est conforme aux normes ITU-T définies par le WTSC en vue de faciliter la communication avec les correspondants à l'étranger. ITU: International Telecommunication Union (Union internationale des télécommunications) WTSC: World Telecommunications Standardization Committee (Commission mondiale de normalisation des télécommunications)

Transmission et réception d'images haute définition activées

Le système de communication prend en charge le profil Baseline H.264 et le format d'encodage vidéo à profil supérieur, permettant la transmission et la réception de signaux vidéo progressifs 1080p60 (Full HD) avec un niveau de résolution élevé de 1920 × 1080 ou 1280 × 720 à raison de 60 images par seconde au maximum.

Remarque

Le PCS-XG77/XG77S ne prend pas en charge les signaux vidéo progressifs avec une résolution de 1920 × 1080. Il est possible, toutefois, d'installer le logiciel de mise à jour HD PCSA-RXG77 (non fourni) pour obtenir la transmission et la réception de vidéo progressive 1920 × 1080 à raison de 60 images par seconde au maximum.

Transmission et réception d'une large gamme de sons stéréo

Le format de compression audio du système de communication supporte le son stéréo MPEG4 AAC (codage audio avancé) et le son monaural 22 kHz, permettant ainsi la transmission et la réception de sons de haute qualité. L'annulateur d'écho intégré supporte jusqu'à 16 kHz.

Prise en charge de la communication de données

La sortie d'image depuis un ordinateur peut être transmise simultanément avec les images de la caméra.

Vitesses de transmission élevées et images de haute qualité

Le système de communication accepte un débit binaire de communication LAN jusqu'à 16 Mbps (jusqu'à 4 Mbps sur le PCS-XG77/XG77S). Il permet aussi de connecter jusqu'à trois lignes RNIS et d'utiliser 6 canaux B avec l'unité RNIS PCSA-B384S en option, et de connecter jusqu'à six lignes RNIS et d'utiliser 12 canaux B avec l'unité RNIS PCSA-B768S en option.

Remarque

Lorsque le PCS-XG100/XG100S est connecté à d'autres modèles (à l'exception du PCS-XG80/XG80S/XA80), le débit binaire de communication maximal est de 4 M b p s.

Possibilité de sélectionner une gamme étendue de formats de compression audio/vidéo

Le système de communication supporte les formats de compression vidéo H.264, H.263+, H.261 et MPEG4 ^ . Il supporte également les formats de compression audio MPEG4 AAC ^* , G.722, G.728, et G.711.

* Prend en charge MPEG4 uniquement pour une connexion SIP.
** Prend en charge MPEG4 AAC uniquement pour une connexion IP et RNIS.

Remarque

« H.261 » est compatible en version 2.0.

Fonction Annotation

La fonction Annotation vous permet de dessiner des lettres ou des graphiques à l'écran ou de désigner un point à l'aide d'un pointeur au cours de la communication en utilisant la tablette à stylet en option.

Jusqu'à 100 préréglages de prise de vue

Jusqu'à 100 réglages d'angle de prise de vue et de zoom peuvent être enregistrés dans la mémoire de présélections du système. Vous pouvez sélectionner facilement la zone de prise de vue en rappelant la position présélectionnée.

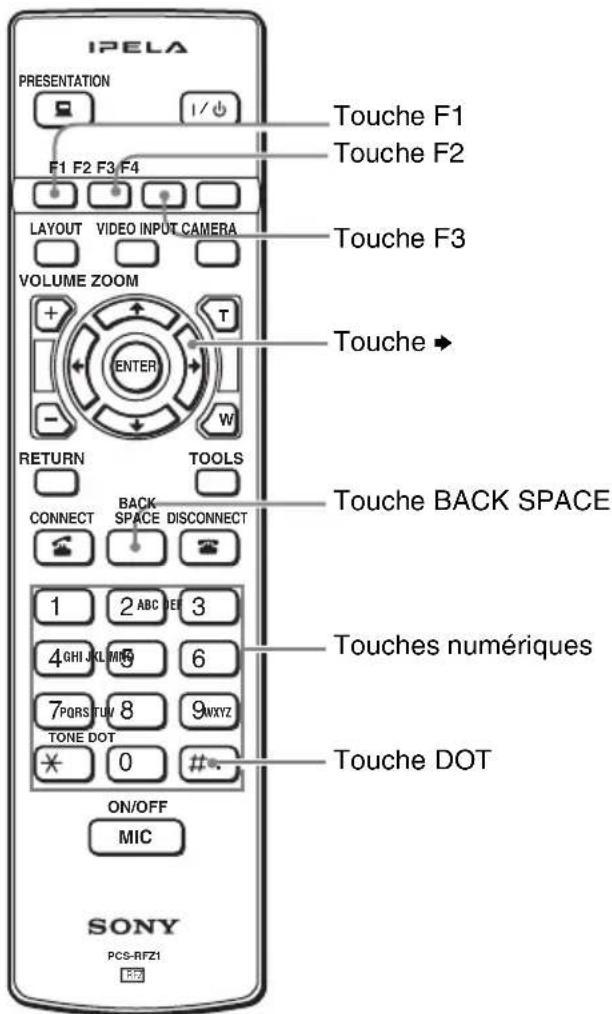

Adoption d'une télécommande RF (à fréquence radio)

La télécommande fournie commande le système de communication en utilisant la fréquence radio de 2,4 GHz. La télécommande peut être programmée pour être appariée au système sur une base un à un afin d'éviter toute interférence avec les autres systèmes.

Clavier à l'écran

Le clavier affiché sur l'écran du moniteur vous permet de saisir un nombre, une adresse, etc. sans détacher le regard de votre écran.

Fonction QoS (Quality of Service) pour l'optimisation de la bande passante et le trafic de paquets sur le réseau

Le système de communication intègre les fonctions « Demande de renvoi de paquet(ARQ) », « Commande de débit adaptative » et « Correction d'erreurs sans voie de retour ». En fonction de l'état du réseau, ces fonctions sont utilisées en hybride pour garantir des communications constantes et de haute qualité.

Equipé d'un connecteur HDMI

Le connecteur HDMI vous permet de connecter facilement un écran HDMI au système de communication. Deux affichages au maximum peuvent être connectés au PCS-XG100/XG100S. De plus, seul le PCS-XG100/XG100S permet les entrées vidéo à partir de dispositifs externe via les connecteurs HDMI.

Accepte l'enregistrement USB

Le système de communication est équipé de ports USB, qui permettent de créer un Annuaire personnel et de mémoriser les réglages personnalisés dans un dispositif de stockage USB.

Remarque

Pour les détails sur les dispositifs de stockage USB compatibles, consultez votre revendeur Sony.

Enregistrement HD

La vidéo et le son peuvent être enregistrés sur un dispositif de stockage USB, puis visionnés sur un ordinateur après la communication.

Prend en charge la connexion SIP

Le système de communication permet de se connecter avec un correspondant à l'aide d'un téléphone IP, etc. utilisant le protocole SIP (protocole d'ouverture de session).

Remarque

Le débit binaire de communication maximal lors d'une connexion SIP est de 4 Mbps.

Prise en charge de la connexion cryptée

Le système vous permet d'établir une connexion strictement confidentielle en utilisant le cryptage standard, conforme aux normes H.233, H.234 et H.235 de recommandation ITU-T.

Prise en charge de la connexion multipoint

L'installation du logiciel MCU HD PCSA-MCG106/MCG109 dans le système de

communication visuel permet de se connecter parmi plusieurs points via une ligne LAN ou/et RNIS.

Remarque

Les connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.

Prise en charge du mode KIOSK

Vous pouvez simplifier les opérations et passer des appels en une seule opération grâce à la composition à une touche.

Composants du système

Le système de communication visuel HD PCS-XG100/XG77/XG100S/XG77S est constitué des composants système nécessaires pour une communication de base et d'équipements en option pour une communication avancée.

Composants du système de base

Remarque

Le présent manuel explique comment faire fonctionner les systèmes suivants.

- PCS-XG100

Pack Système de communication visuel HD comprenant l'unité principale, une unité de caméra HD SRG-120DH et deux microphones PCS-A1.

• PCS-XG77

Pack Système de communication visuel HD comprenant l'unité principale, une unité de caméra HD SRG-120DH et un microphone PCS-A1.

- PCS-XG100S

Pack Système de communication visuel HD comprenant l'unité principale et deux microphones PCS-A1.

- PCS-XG77S

Pack Système de communication visuel HD comprenant l'unité principale et un microphone PCS-A1.

Contenu du pack PCS-XG100

Unité Description
Système de communication visuel HD PCS-XG100S	Comprend le codec vidéo, le codec audio,l’annulateur d’écho, les interfaces réseau et lecontrôleur système.
Télécommande PCS-RFZ1 A utiliser pour commander le système decommunication visuel HD, après l’avoir apparié avecle système.
Adaptateur secteur Assure l’ alimentation électrique du système decommunication.
Unité de caméra HD SRG-120DH	Caméra de rotation Full HD équipée d’un objectif grand angle (angle de prise de vue de 71 degrés), idéale pour une utilisation à distance lors de vidéoconférences dans des salles de taille moyenne.
Microphone PCS-A1 Microphone	omnidirectionnel (capable de capter le son dans toutes les directions) permettant aux participants de parler à partir de n’importe quelle position. Il est recommandé de l’utiliser dans un environnement calme (deux microphones fournis).

Contenu du pack PCS-XG77

Unité Description
Système de communication visuel HD PCS-XG77S	Comprend le codec vidéo, le codec audio, l’annulateur d’écho, les interfaces réseau et le contrôleur système.
Télécommande PCS-RFZ1 A utiliser pour commander le système de communication visuel HD, après l’avoir apparié avec le système.
Adaptateur secteur Assure l’allimentation électrique du système de communication.
Unité de caméra HD SRG-120DH	Caméra de rotation Full HD équipée d’un objectif grand angle (angle de prise de vue de 71 degrés), idéale pour une utilisation à distance lors de vidéoconférences dans des salles de taille moyenne.
Microphone PCS-A1 Microphone	ne omnidirectionnel (capable de capter le son dans toutes les directions) permettant aux participants de parler à partir de n’importe quelle position. Il est recommandé de l’utiliser dans un environnement calme (un microphone fourni).

Contenu du pack PCS-XG100S

Unité Description
Système de communication visuel HD PCS-XG100S	Comprend le codec vidéo, le codec audio, l’annulateur d’écho, les interfaces réseau et le contrôleur système.
Télécommande PCS-RFZ1 A utiliser pour commander le système de communication visuel HD, après l’avoir apparié avec le système.	utiliser pour commander le système de communication visuel HD, après l’avoir apparié avec le système.
Adaptateur secteur Assure l’aliementation électrique du système de communication.
Microphone PCS-A1 Microphone	ne omnidirectionnel (capable de capter le son dans toutes les directions) permettant aux participants de parler à partir de n’importe quelle position. Il est recommandé de l’utiliser dans un environnement calme (deux microphones fournis).

Contenu du pack PCS-XG77/XG77S

Unité Description
Système de communication visuel HD PCS-XG77S	Comprend le codec vidéo, le codec audio, l’annulateur d’écho, les interfaces réseau et le contrôleur système.
Télécommande PCS-RFZ1 A utiliser pour commander le système de communication visuel HD, après l’avoir apparié avec le système.
Adaptateur secteur Assure l’allimentation électrique du système de communication.
Microphone PCS-A1 Microphone omnidirectionnel (capable de capter le son dans toutes les directions) permettant aux participants de parler à partir de n’importe quelle position. Il est recommandé de l’utiliser dans un environnement calme (un microphone fourni).

Équipement en option

Équipement en option spécialement conçu pour être utilisé avec le système de communication

Les périphériques en option suivants vous permettent d'améliorer vos vidéoconférences.

Unité Description
Unité RNIS PCSA-B384S Permet de connecter une ligne RNIS. Possibilité d’utiliser jusqu’à trois lignes RNIS et jusqu’à 6 canaux B.RemarqueRNIS est pris en charge dans la version 1.41 et ultérieure.
Unité RNIS PCSA-B768S Permet de connecter une ligne RNIS. Possibilité d’utiliser jusqu’à six lignes RNIS et jusqu’à 12 canaux B.RemarqueRNIS est pris en charge dans la version 1.41 et ultérieure.
Logiciel MCU HD PCSA-MCG106/MCG109	Logiciel requis pour une connexion multipoint en utilisant un LAN ou/et un RNIS.RemarqueLes connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.
Logiciel de mise à jour HD PCSA-RXG77	Utilisez pour obtenir la transmission et la réception de signaux vidéo progressifs avec une résolution de 1920 × 1080 sur le PCS-XG77/XG77S.Lorsqu’il est installé, le logiciel permet la transmission et la réception de 60 images par seconde au maximum.RemarqueCe logiciel ne peut pas être installé sur le PCS-XG100/XG100S.
Logiciel d’accès mobile PCSA-SAG8 (pour le PCS-XG100/XG100S)PCSA-SAG1 (pour le PCS-XG77/XG77S)	Utilisez-le pour connecter le PCS-XG100/XG77/XG100S/XG77S à un terminal mobile.

Configuration du système

Le système de communication visuel HD PCS-XG100/XG77/XG100S/XG77S comporte différentes fonctionnalités de configuration système utilisant les composants de base et l'équipement facultatif. Cette section décrit les fonctionnalités et l'équipement nécessaire pour certains exemples de configuration classiques.

Remarques

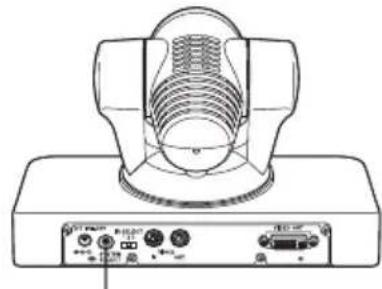

• L'unité de caméra HD SRG-120DH fournie avec le PCS-XG100/XG77 est représentée comme l'unité de caméra dans les exemples de configuration de système.
- Bien que deux microphones PCS-A1 soient représentés dans les configurations de système, seul un microphone est fourni avec le PCS-XG77/XG77S.

Configuration système via un réseau LAN

Cela vous permet de :

• Établir une communication visuelle HD point à point sur le réseau LAN.
• Capter le son en stéréo en utilisant deux microphones raccordés au système.

Remarque

La prise d'audio stéréo est uniquement possible pendant les connexions point à point.

Configuration système

Configuration système via un réseau RNIS

Pour utiliser l'unité RNIS PCSA-B384S ou PCSA-B768S spécialement conçue pour être utilisée avec ce système, une connexion RNIS est nécessaire.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Cela vous permet de :

• Établir une communication visuelle HD point à point sur le réseau RNIS.
• Capter le son en stéréo en utilisant deux microphones raccordés au système.
• Tenir une communication visuelle HD avec des hauts débits et une qualité d'image maximale en connectant jusqu'à trois lignes RNIS (avec l'unité PCSA-B384S) ou six lignes RNIS (avec l'unité PCSA-B768S).

Configuration système

À propos du nombre de lignes RNIS et de canaux B (support)

Vous pouvez connecter jusqu'à trois lignes RNIS (6 canaux B) avec l'unité RNIS PCSA-B384S ou jusqu'à six lignes RNIS (12 canaux B) avec l'unité RNIS PCSA-B768S à un système de communication. Plus vous utilisez de canaux pour une communication simple, plus rapide est la vitesse et meilleure est l'image obtenue dans vos communications réseau.

Remarque

Pour la connexion à l'unité RNIS, utilisez les ports en ordre croissant.

Oui : 1, 2, 3...

Non : 1, 6, 5...

Configuration système via un réseau SIP

Cela vous permet de :

• Établir une communication visuelle HD avec un téléphone IP, etc. utilisant le protocole SIP.
• Capter le son en stéréo en utilisant deux microphones raccordés au système.

Configuration système

Remarque

Utilisez le connecteur 📁(LAN1) (le connecteur (LAN) sur le PCS-XG77/XG77S) sur le système de communication lorsque vous connectez votre système via un réseau SIP. La connexion à un serveur SIP par le connecteur 📁(LAN2) n'est pas disponible.

Configuration système à l'aide de deux connexions LAN (PCS-XG100/XG100S uniquement)

Cela vous permet de :

Connector votre système à deux réseaux à l'aide des connecteurs (LAN1) et (LAN2). Vous pouvez utiliser le connecteur 1 pour vous connecter à un réseau privé dans votre entreprise et le connecteur pour vous connecter à Internet ou à des emplacements à l'extérieur de votre entreprise.

Remarques

• Le connecteur 2n'est pas disponible sur le PCS-XG77/XG77S.
• Si votre système est connecté à un LAN à l'aide du connecteur 2, pertaines des fonctions liées au réseau de votre système, telles que la connexion à un serveur SIP, la connexion à un gatekeeper, l'accès à Telnet, et l'accès au Web, ne sont pas disponibles. Si votre système est connecté à un seul LAN, utilisez le connecteur

Pour plus de détails, voir « Limitations pour l'utilisation du connecteur LAN2 (PCS-XG100/XG100S uniquement) » à la page 99.

Configuration système

①Système de communication visuel HD PCS-XG100S
②Unité de caméra HD SRG-120DH (fournie avec le PCS-XG100/XG77)
③Télécommande PCS-RFZ1
④Moniteur de télévision (non fourni)
⑤Microphones PCS-A1

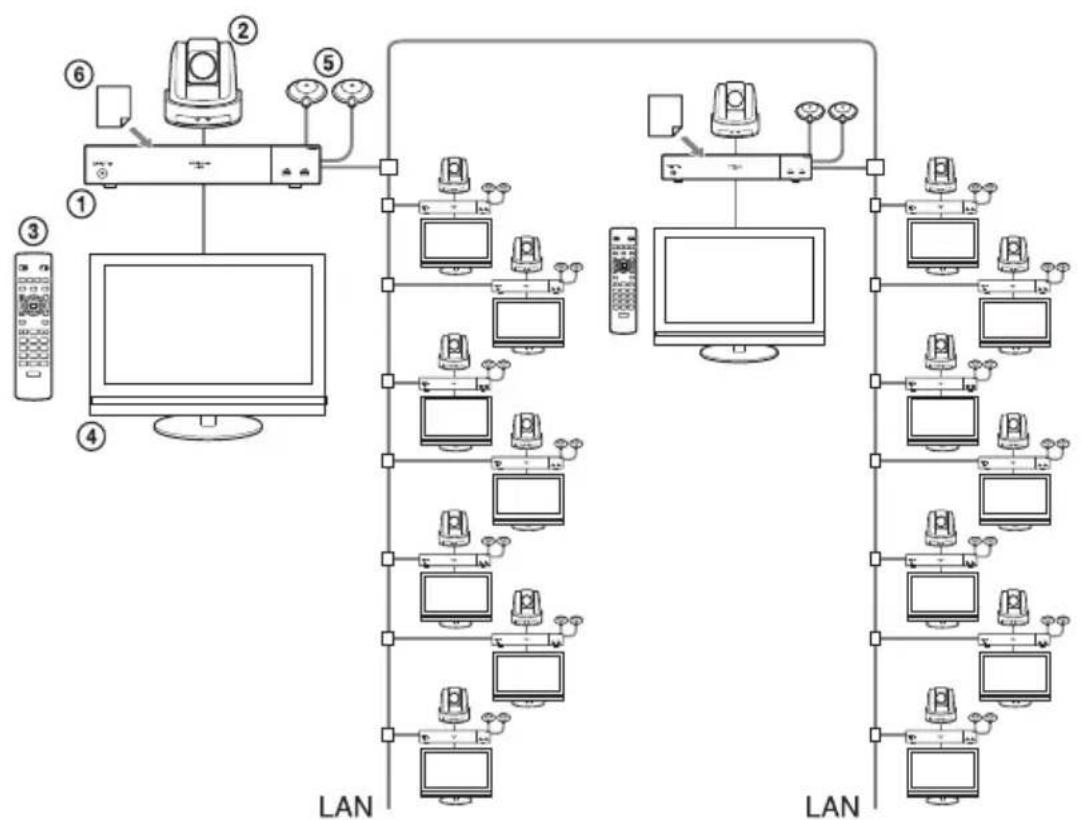

Configuration système via un réseau LAN pour une Connexion Multipoint

Vous devez installer le logiciel MCU HD PCSA-MCG106/MCG109.

Remarques

• Les connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.
• Une clé de licence doit être achetée et installée pour pouvoir utiliser le logiciel HD MCU. Pour les détails sur l'achat des clés de licence, consultez votre revendeur Sony.

Pour les détails sur l'installation des clés de licence, voir « Ajout d'un logiciel en option » à la page 193.

Cela vous permet de :

Disposer d'une communication visuelle HD multipoint parmi 16 sites au maximum sur le réseau LAN.

Configuration système

①Système de communication visuel HD PCS-XG100S

②Unité de caméra HD SRG-120DH (fournie avec le PCS-XG100/XG77)

③Télécommande PCS-RFZ1

④Moniteur de télévision (non fourni)

⑤Microphones PCS-A1

⑥Logiciel MCU HD PCSA-MCG106/MCG109 (non fourni)

Configuration système via un réseau LAN et RNIS pour une Connexion Multipoint

L'installation du logiciel MCU HD PCSA-MCG106/MCG109 dans deux systèmes de communication visuels PCS-XG100/XG100S/XG77/XG77S vous permet de vous connecter jusqu'à 10 sites au maximum via une combinaison de lignes LAN et RNIS.

Remarques

• RNIS est pris en charge dans la version 1.41 et ultérieure.
• Les connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.
• Une clé de licence doit être achetée et installée pour pouvoir utiliser le logiciel MCU HD. Pour les détails sur l'achat des clés de licence, consultez votre revendeur Sony.

Pour les détails sur l'installation des clés de licence, voir « Ajout d'un logiciel en option » à la page 193.

Cela vous permet de :

Disposer d'une communication visuelle HD multipoint parmi 10 sites au maximum sur le réseau LAN.

Remarques

• Veillez à connecter deux systèmes de communication avec le logiciel MCU HD installé sur le réseau LAN.
• Pour chaque terminal sur lequel le logiciel MCU HD PCSA-MCG106/MCG109 est installé, une seule connexion RNIS est possible.

Configuration système

①Système de communication visuel HD PCS-XG100S
②Unité de caméra HD SRG-120DH
(fournie avec le PCS-XG100/XG77)
③Télécommande PCS-RFZ1
④Moniteur de télévision (non fourni)
⑤Microphones PCS-A1
⑥Logiciel MCU HD PCSA-MCG106/MCG109 (non fourni)
⑦Unité RNIS PCSA-B384S (non fournie) ou PCSA-B768S (non fournie)
Ce schéma représente une configuration de système à l'aide de l'unité RNIS PCSA-B768S.

Connexions système

Cette section décrit les connexions système types.

Remarques

- Mettez tous les appareils hors tension avant d'établir quelque connexion que ce soit.

- Ne branchez/débranchez pas le câble de caméra, le câble d'interface ou la tablette à stylet lorsque l'appareil est sous tension. Risque d'endommager la caméra, le système de communication ou l'unité RNIS.

- Pour des raisons de sécurité, veillez à ne pas raccorder le connecteur 1000BASE-T à un réseau susceptible d'envoyer une tension excessive via ce connecteur 1000BASE-T.

- Lorsqu'il est utilisé pour la première fois avec l'unité RNIS, le système de communication peut automatiquement mettre à jour le logiciel de l'équipement raccordé. Mettez à jour le logiciel en fonction du message affiché sur l'écran du moniteur. Veillez à ne pas mettre le système de communication hors tension ni à débrancher le câble de connexion pendant la mise à jour. Sinon, cela peut provoquer un mauvais fonctionnement du système.

- Nous vous recommandons d'utiliser le câble HDMI de Sony.

Remarques

- Normalement, connectez le câble UTP sur le connecteur 2 ^LAN1 (indiqué en vert). Si le câble UTP est branché sur le connecteur 2 ^LAN2 , certaines fonctions de votre système peuvent être limitées.

Pour plus de détails, voir « Limitations pour l'utilisation du connecteur LAN2 (PCS-XG100/XG100S uniquement) » à la page 99.

- La prise REC OUT est utilisée pour effectuer un enregistrement audio d'une communication. Elle n'est pas utilisée lors d'une communication normale.

Connexion système via un réseau RNIS

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Remarque

La prise REC OUT est utilisée pour effectuer un enregistrement audio d'une communication. Elle n'est pas utilisée lors de conférences normales.

Remarques

- Normalement, connectez le câble UTP sur le connecteur LAN1) (indiqué en vert). Si le câble UTP est branché sur le connecteur LAN2), certaines fonctions de votre système peuvent être limitées.

Pour plus de détails, voir « Limitations pour l'utilisation du connecteur LAN2 (PCS-XG100/XG100S uniquement) » à la page 99.

- La prise REC OUT est utilisée pour effectuer un enregistrement audio d'une communication. Elle n'est pas utilisée lors d'une communication normale.

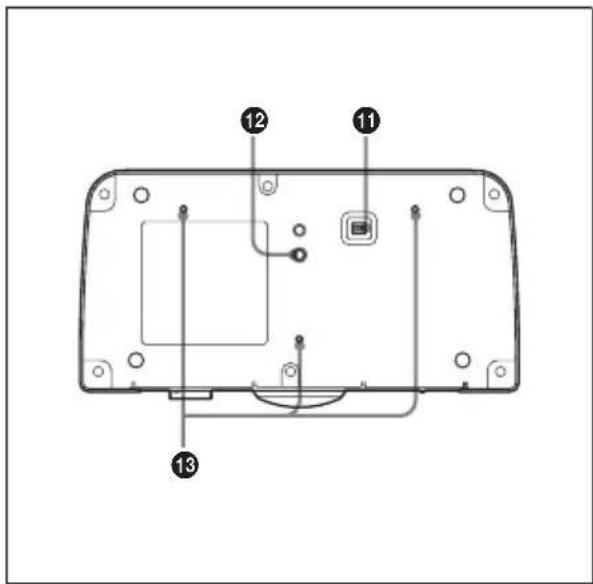

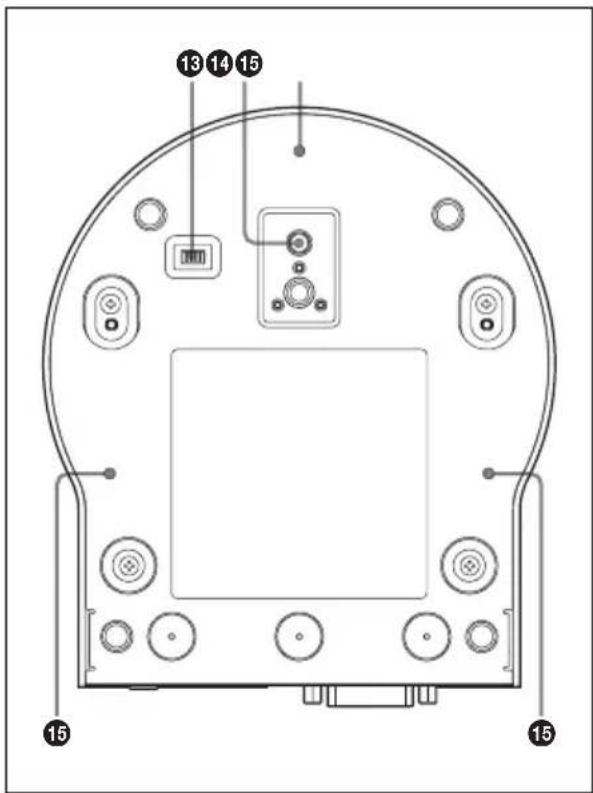

Pour fixer la caméra sur un trépied

Fixez le trépied à l'emplacement de vis de fixation du trépied au bas de la caméra.

Utilisez un tournevis pour serrer la vis de fixation du trépied selon les spécifications de la caméra, tout en utilisant l'élément suivant comme guide pour la saillie (ℓ) de la surface de fixation.

Saillie (l) Unité de caméra
= 4,5 à 7 mm = 0,18 à 0,27 po	SRG-120DH(unité de caméra fournie avec le PCS-XG100/XG77)
= 4,3 à 5 mm = 0,17 à 0,20 po	PCSA-CXG100/EVI-H100V(unité de caméra recommandée, non fournie)
= 5,5 mm = 0,22 po	EVI-HD7V/EVI-HD3V(unité de caméra recommandée, non fournie)

Préparation du système

Insertion des piles dans la télécommande

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie.

Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommandé par le constructeur.

Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

La plupart des opérations effectuées avec le système de communication visuel HD peuvent être commandées à l'aide de la télécommande fournie.

1 Retirez le couvercle du compartiment à piles.

2 Insérez deux piles AA (R6) en plaçant les polarités + et - correctement à l'intérieur du compartiment à piles.

3 Remettez le couvercle en place.

Remarque

Lorsque vous installez les piles, introduisez d'abord le côté ⏻. Si vous forcez en introduisant le côté ⚠ d'abord, vous risquez d'endommager le film isolant qui recouvre les piles et de créer un court-circuit.

Autonomie des piles

Quand les piles sont déchargées, le message « Il se peut que les piles de la télécommande soient déchargées. » apparaît sur l'écran du moniteur connecté, le témoin DEL ne s'allume pas si vous appuyez sur l'une des touches et la télécommande ne fonctionne pas correctement. Remplacez les deux piles par des neuves.

Remarques sur les piles

Pour éviter tout dommage résultant d'une fuite des piles ou de la corrosion, veuillez vous conformer aux consignes suivantes :

• Introduisez les piles dans le bon sens.
• Ne mélangez pas des piles usagées et neuves ni des piles de différents types.
• Ne tentez pas de recharger les piles.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles.
• Si les piles fuient, nettoyez le compartiment à piles et remplacez toutes les piles.

Mise en place des piles

Deux piles de format AA (R6) sont fournies pour le PCS-RFZ1. Pour éviter tout risque d'explosion, utilisez des piles de format AA (R6) au manganèse ou des piles alcalines.

Appariement de la télécommande avec l'appareil principal

La télécommande fournie commande le système de communication visuel HD en utilisant la fréquence radio de 2,4 GHz. La télécommande et le système de communication sont appariés pour éviter toute interférence des autres télécommandes et systèmes.

L'appariement entre la télécommande et le système de communication est programmé en usine. Vous pouvez utiliser la procédure suivante si vous avez besoin d'apparier de nouveau avec l'appareil principal.

Remarque

Lors de la procédure d'appariement, veillez à mettre hors tension les autres systèmes de communication visuel HD situés à proximité et qui ne font pas l'objet d'un appariement. Si plusieurs périphériques sont sous tension, la télécommande risque d'être appariée à un autre périphérique que celui concerné.

Pour apparier la télécommande avec l'appareil principal

1 Appuyez sur l'interrupteur d'alimentation ⏻ du système de communication pour le mettre sous tension.

Le témoin du commutateur ⏻ (alimentation) du système de communication clignote. Le témoin s'allume en vert lorsque le système de communication est sous tension.

2 Dans les 5 minutes après l'apparition de l'écran Accueil, approchez le plus possible la télécommande du système de communication, appuyez et maintenez la touche TOOLS puis appuyez et maintenez la touche RETURN, et maintenez les deux touches enfoncées pendant au moins 3 secondes.

Le témoin DEL clignote rapidement.

3 Appuyez sur la touche ENTER de la télécommande.

Si le témoin DEL clignote lentement deux fois, l'appariement entre les appareils a réussi.

Lorsque l'appariement a échoué

Après environ 30 secondes, le témoin DEL de la télécommande clignote doucement 5 fois et ensuite rapidement. Dans ce cas, appuyez à nouveau sur la touche ENTER de la télécommande.

Pour annuler l'appariement

Appuyez sur la touche ⚠/⏻ (alimentation) de la télécommande. La DEL de la télécommande passe de clignotement rapide à extinction totale.

Remarques

• Si le témoin DEL ne clignote pas, même lorsque vous appuyez sur l'une des touches de la télécommande, il se peut alors que les piles soient déchargées. Remplacez les deux piles par des neuves.
• Une fois l'appariement effectué entre les deux appareils, il ne sera pas supprimé, même en cas de remplacement des piles.
• La plage de fonctionnement de la télécommande est de 10 m. En fonction des conditions, cette plage peut être plus grande.

Mise sous et hors tension du système

Cette section décrit comment mettre le système de communication sous et hors tension.

Mise sous tension

1 Mettez sous tension le moniteur de télévision.
2 Mettez sous tension tous les autres équipements utilisés pour cette connexion.
3 Appuyez sur l'interrupteur d'alimentation ⏻ du système de communication pour le mettre sous tension.

Le témoin du commutateur ⏻ (alimentation) du système de communication clignote. Le témoin s'allume en vert lorsque le système de communication est sous tension.

Le menu Accueil s'affiche sur l'écran du moniteur et l'image prise par la caméra locale apparaît aussi dans le menu Accueil.

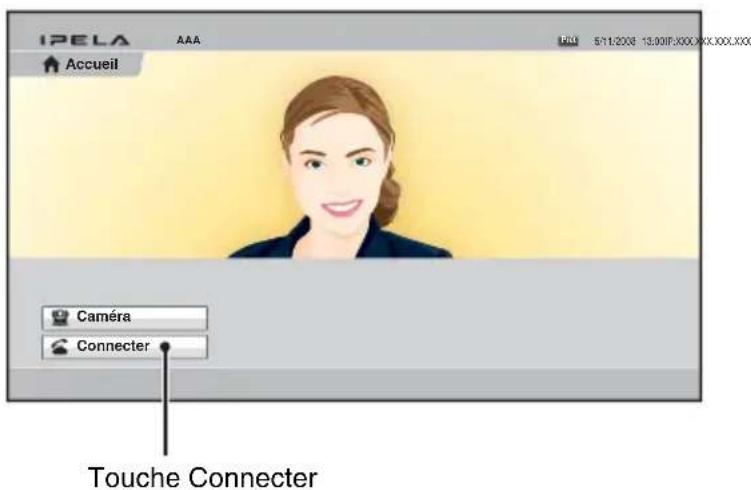

Menu Accueil

Remarques

• Après la mise sous tension, la caméra se déplace automatiquement pour un fonctionnement d'essai. Veillez à ne pas vous coincer un doigt.
• Si vous employez la force pour empêcher la caméra de bouger, elle peut ne plus bouger et l'image risque de ne pas être affichée. Dans ce cas, mettez le système hors tension puis de nouveau sous tension.
• Lorsque vous mettez le système de communication sous tension pour la première fois après l'installation, l'assistant de configuration apparaît à la fin de l'autodiagnostic. Configurez votre système en suivant les instructions de l'assistant.

Pour les configurations à l'aide de l'assistant, reportez-vous à « Réglage du système immédiatement après l'installation — Assistant de configuration initiale » à la page 38.

- Lorsqu'il est utilisé pour la première fois avec un périphérique en option conçu spécialement pour ce système (comme l'unité RNIS), le système de communication peut automatiquement mettre à jour le logiciel du périphérique raccordé. Mettez à jour le logiciel en fonction du message affiché sur l'écran du moniteur. Veillez à ne pas mettre le système de communication hors tension ni à débrancher le câble de connexion pendant la mise à jour. Sinon, cela peut provoquer un mauvais fonctionnement du système. Un mauvais fonctionnement du système peut aussi se produire lorsqu'une mise hors tension du système a été provoquée par un problème accidentel comme une coupure d'alimentation pendant la mise à jour. Si la connexion de la caméra, de l'unité RNIS, etc. avec le système de communication n'est pas rétablie lorsque l'alimentation du système est revenue, veuillez consulter votre revendeur Sony.

- Vous pouvez vérifier les versions du système de communication, de l'équipement dédié en option connecté et du logiciel d'application installé en utilisant le menu Etat de la machine.

Pour plus de détails sur le menu Etat de la machine, reportez-vous à la page 94.

Mode de veille

Pour économiser de l'électricité, le système de communication passe en mode de veille si vous ne l'utilisez pas pendant une période spécifiée. Lorsque le système de communication est en mode de veille, le témoin du commutateur ⏻ (alimentation) s'allume en orange.

En mode veille, vous pouvez mettre en marche le système de communication en appuyant sur une touche quelconque de la télécommande.

Lors d'un appel entrant, le mode de veille est automatiquement désactivé.

Réglage du système de communication visuel HD en mode de veille

1 Affichez le menu Accueil sur l'écran du moniteur, puis appuyez sur la touche I/© de la télécommande.

Le message « Mise hors tension ? » s'affiche sur l'écran du moniteur.

2 Appuyez sur la touche , , ou de la télécommande pour sélectionner OK, puis appuyez sur la touche ENTER.

Alternativement, vous pouvez appuyer sur la touche/ de la télécommande.

Le système de communication passe en mode de veille et le témoin du commutateur ⏻ (alimentation) du système de communication s'allume en orange.

Pour annuler le réglage du système en mode de veille

Sélectionnez « Annuler » à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER à l'étape 2 ci-dessus.

Pour désactiver le mode de veille

Appuyez sur une touche quelconque de la télécommande.

Pour régler la durée après laquelle le système se met en mode de veille

Indiquez la durée souhaitée (de 1 à 99 minutes) avant la mise en veille en réglant le paramètre « Temps avant mise en veille » de la page Réglage de l'appareil dans le menu Configuration Autres. Si vous ne souhaitez pas utiliser le mode de veille, réglez « Mode de veille » sur « Désactivé ».

Pour les réglages, reportez-vous à « Temps avant mise en veille » et « Mode de veille » dans le menu Configuration Autres à la page 83.

Mise hors tension

1 Appuyez sur l'interrupteur d'alimentation ⏻ du système de communication.

Le message « Mise hors tension ? » s'affiche sur l'écran du moniteur.

2 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Mise hors tension », puis appuyez sur la touche ENTER.

Vous pouvez mettre le système hors tension en appuyant sur la touche (alimentation) I/ de la télécommande.

Le système est mis hors tension.

3 Mettez hors tension les autres équipements utilisés pour la communication.

Remarques

- Si vous n'avez pas l'intention d'utiliser le système pendant une période prolongée, réglez le commutateur d'alimentation du système de communication sur OFF (Arrêt). Lorsque le commutateur d'alimentation est sur OFF (Arrêt), vous ne pouvez pas recevoir d'appel distant.

- Veillez à débrancher le cordon d'alimentation après la mise hors tension complète du système.

- Si le système reste débranché pendant 10 jours ou plus, le réglage de l'horloge du système risque d'être réinitialisé. Dans ce cas, réglez à nouveau la date et l'heure dans la page Horloge du menu Configuration Autres.

Réglage du volume sur le moniteur de télévision

La procédure de réglage du volume pendant la configuration du système est différente de la procédure pendant une communication.

Réglez le volume sur le moniteur de télévision pendant la configuration du système et réglez le volume sur le système de communication pendant la communication.

Réglage du volume pendant la configuration

Avant de régler le volume sur le moniteur de télévision, réglez le volume du système de communication sur la position appropriée.

1 Appuyez sur les touches VOLUME +/- de la télécommande pour régler le volume sur la position médiane de la barre de réglage affichée à l'écran.

2 Réglez le volume sur le moniteur de télévision de manière à entendre correctement la voix du correspondant.

Remarque

N'activez pas la fonction de son spatial du téléviseur. Cela peut entraîner un fonctionnement incorrect de l'annulateur d'écho du système de communication et produire des sons étranges.

Réglage du volume pendant la communication

Appuyez sur les touches VOLUME +/- de la télécommande pour régler le volume du système de communication pendant la communication.

Réglage du système immédiatement après l'installation — Assistant de configuration initiale

Lorsque vous mettez le système de communication sous tension pour la première fois après l'installation et à la fin de l'autodiagnostic, l'assistant de configuration apparaît sur l'écran du moniteur. Enregistrez les données du système local en suivant les instructions de l'assistant de configuration à l'aide de la télécommande.

Vous pouvez modifier ultérieurement les réglages effectués avec l'assistant à l'aide des menus de configuration.

Remarque

L'assistant de configuration s'affichera aussi lorsque vous installerez ultérieurement l'unité RNIS PCSA-B384S ou PCSA-B768S sur votre système. Exécutez de nouveau la configuration.

Pour sélectionner la langue d'affichage

1 Utilisez la touche , , ou de la télécommande pour sélectionner l'option « Select Language » dans l'assistant de configuration puis appuyez sur la touche ENTER.

2 Utilisez la touche , , ou de la télécommande pour sélectionner la langue d'affichage des menus et messages à l'écran.

Choisissez parmi les langues suivantes : Anglais/English, Français/French, Allemand/German, Japonais/Japanese, Espagnol/Spanish, Italien/Italian, Chinois simplifié/Simplified Chinese, Portugais/Portuguese, Chinois traditionnel/Traditional Chinese, Coréen/Korean, Néerlandais/Dutch, Danois/Danish, Suédois/ Swedish, Finnois/Finnish, Polonais/Polish, Russe/Russian, Arabe/Arabic, Thaï/Thai, Turc/Turkish, Norvégien/ Norwegian, Gallois/Welsh, Tchèque/Czech et Hongrois/Hungarian.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Save », puis appuyez sur la touche ENTER.

L'assistant de configuration est rétabli.

Pour régler la région et l'horloge

1 Utilisez la touche , , ou de la télécommande pour sélectionner l'option « Régler la région et l'horloge » dans l'assistant de configuration puis appuyez sur la touche ENTER.

2 Réglez les options de l'horloge et de la région.

Sélectionnez la région : Sélectionnez le pays ou la région d'utilisation du système.

Sélectionnez le modèle d'affichage : Sélectionnez le mode d'affichage de l'année, du mois et du jour.

Entrez l'année, Entrez le mois, Entrez le jour, Entrez l'heure : Entrez la date et l'heure à l'aide des touches numériques de la télécommande.

Pour plus de détails sur la procédure de saisie des chiffres à l'aide de la télécommande, reportez-vous à « Saisie de caractères à l'aide de la télécommande » à la page 51.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

L'assistant de configuration est rétabli.

Pour sélectionner l'interface de réseau

1 Utilisez la touche , , ou de la télécommande pour sélectionner l'option « Sélectionner l'interface réseau » dans l'assistant de configuration puis appuyez sur la touche ENTER.

2 Sélectionnez l'interface de réseau à utiliser.

Quelle est votre interface réseau ? : Choisissez parmi IP, RNIS et SIP.

Quelle est votre interface réseau principale ? : Si vous sélectionnez deux interfaces ou plus avec l'option « Quelle est votre interface réseau ? », sélectionnez alors l'interface que vous utilisez le plus souvent. Choisissez parmi IP, RNIS et SIP.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

L'assistant de configuration s'affiche.

Pour configurer une connexion LAN

Sélectionnez « Configurer LAN » dans l'assistant de configuration, puis configurez une connexion LAN.

Pour configurer une ligne RNIS

Sélectionnez « Configurer RNIS » dans l'assistant de configuration, puis configurez une connexion RNIS.

Pour configurer une SIP

Sélectionnez « Configurer SIP » dans l'assistant de configuration, puis configurez une connexion SIP.

Utilisation des menus

Le système de communication visuel HD utilise les menus à l'écran pour définir les différents réglages et paramètres. Cette section explique comment régler ou définir les éléments des menus et présente brièvement les menus.

Identification du menu Accueil

Le menu Accueil s'affiche sur l'écran du moniteur lorsque le système est sous tension et n'a pas été connecté à un correspondant. Le menu Accueil affiche l'image prise par la caméra locale, le nom du système local, les date et heure actuelles et les touches pour ouvrir les menus.

Vous pouvez sélectionner les éléments affichés dans le menu Accueil à l'aide des pages Menu d'accueil à Menu d'accueil dans le menu Menu d'accueil. Les descriptions des éléments affichés dans le menu Accueil sont fournies ci-dessous à l'aide du menu par défaut et du menu avec tous les éléments affichés, Menu Accueil à titre d'exemple.

Pour plus de détails sur le menu Menu d'accueil, reportez-vous à page 85.

Menu Accueil (par défaut)

Menu Accueil (avec tous les éléments affichés)

①Logo IPELA
②Écran d'arrière-plan

L'image prise par la caméra s'affiche.

③Nom du terminal local

Le nom du terminal local paramétré dans le menu s'affiche.

④Adresse IP du système local

L'adresse IP du système local s'affiche.

Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, l'adresse IPv6 IP est également affichée.

Remarques

• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.
• La première partie de chiffres n'est pas affichée pour les adresses IPv6 IP.

En modifiant la valeur du paramètre « Affichage numéro » (page 86) en page Menu d'accueil du menu Menu d'accueil, vous pouvez afficher le nom d'utilisateur et le numéro d'utilisateur du gatekeeper, l'adresse NAT, etc. au lieu de l'adresse IP.

⑤Numéro de ligne RNIS

Le numéro de ligne RNIS du système local s'affiche.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

⑥État du système local

L'état du terminal local s'affiche.

⑦Date et heure

Les date et heure actuelles s'affichent.

⑧Touche Caméra

Le menu Caméra s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Le menu Caméra est utilisé pour régler l'angle et la luminosité de la caméra, pour effectuer les préréglages de caméra et pour déplacer la caméra à la position prédéfinie.

Menu Caméra

Pour plus de détails sur le menu Caméra, reportez-vous à page 141.

⑨Touche Outils

Le menu Outils s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Ce menu sert à effectuer une présentation, un enregistrement, une annotation, etc. Le menu Etat de la machine ou les menus Configuration peuvent être affichés à l'aide des boutons du menu Outils.

Menu Outils

Pour plus de détails sur le menu Outils, reportez-vous à page 156.

Pour plus de détails sur le menu Etat de la machine, reportez-vous à page 94.

Pour plus de détails sur le menu Configuration, reportez-vous à page 55.

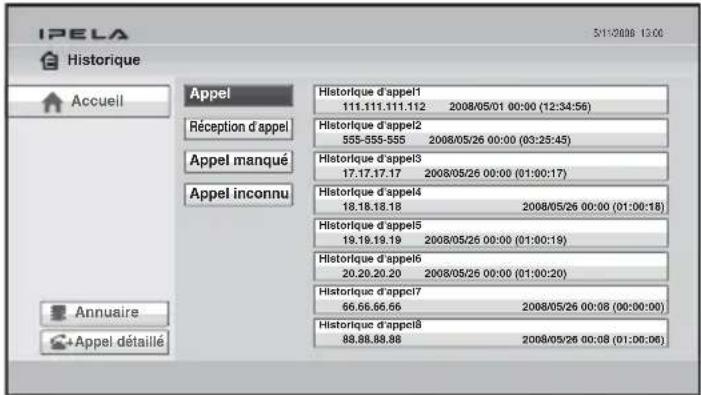

⑩Touche Historique

Le menu Historique s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Ce menu est utilisé pour contrôler les historiques des appels entrants et sortants ou pour appeler un correspondant de la liste d'historique.

Menu Historique

Pour plus de détails sur le menu Historique, reportez-vous à page 117.

⑪Touche Annuaire

L'Annuaire s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Ce menu est utilisé pour enregistrer un correspondant dans l'Annuaire ou pour appeler un correspondant enregistré dans l'Annuaire.

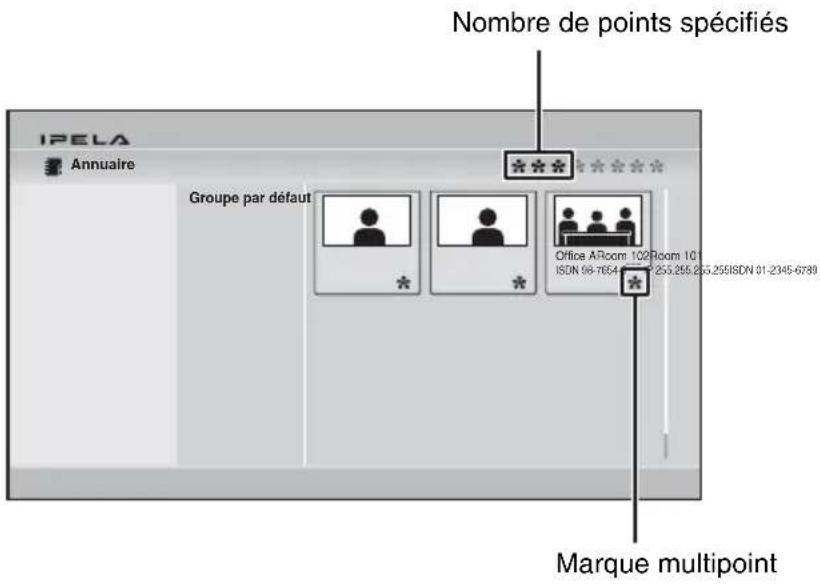

Annuaire

Pour plus de détails sur l'Annuaire, reportez-vous à la page 127.

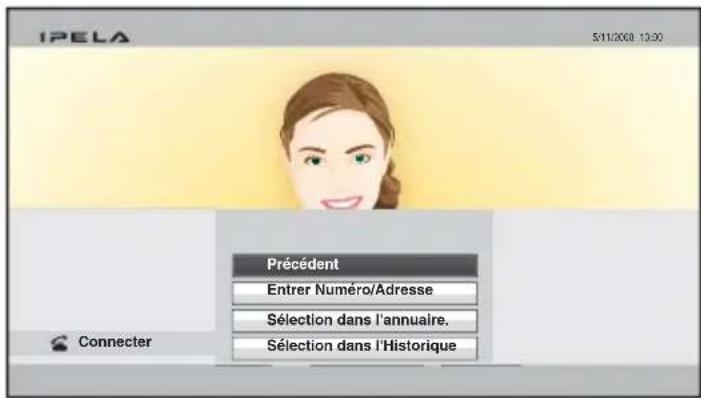

⑫Touche Connector

Le menu Connecter s'ouvre lorsque vous sélectionnez « Connecter » dans le menu Accueil et appuyez sur la touche ENTER de la télécommande. Le menu Connecter permet d'appeler un correspondant.

Menu Connector

Pour plus de détails, reportez-vous à « Appel d'un correspondant à l'aide du menu Connecter » à la page 112.

⑬Touche Appel détaillé

Le menu Appel détaillé s'ouvre lorsque vous sélectionnez le bouton Appel détaillé et appuyez sur la touche ENTER de la télécommande.

Ce menu permet d'appeler un correspondant en spécifiant les détails des options de configuration de la numérotation.

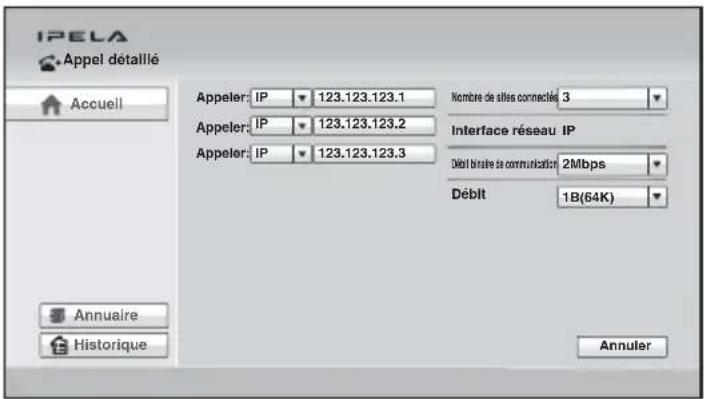

Menu Appel détaillé

Pour plus de détails sur le menu Appel détaillé, reportez-vous à page 120.

⑭Affichage d'instructions

Les instructions concernant le fonctionnement du menu Accueil s'affichent.

⑮Touche de sélection d'interface réseau

La sélection de cette touche permet d'ouvrir et d'afficher la liste déroulante des interfaces de réseau. Sélectionnez l'interface à utiliser puis appuyez sur la touche ENTER.

⑯Zone d'entrée de numéro

Pour appeler un correspondant non enregistré dans l'Annuaire, sélectionnez la zone et entrez l'adresse IP du correspondant, le nom de domaine, le numéro de ligne RNIS, etc.

⑰Touche Émission d'appel

Pour appeler un correspondant dont le numéro ou l'adresse a été saisi dans la zone d'entrée de numéro, sélectionnez ce bouton puis appuyez sur la touche ENTER de la télécommande.

⑱Touches de Composition à touche unique

Le sous-menu s'affiche lorsque vous sélectionnez une vignette pour un correspondant que vous souhaitez appeler et que vous appuyez sur la touche ENTER de la télécommande. Le sous-menu vous permet d'appeler le correspondant.

Vous pouvez également appeler les correspondants affectés aux touches de composition à touche unique en appuyant sur les touches F1 à F4 de la télécommande.

⑲Affichage

①Entrée vidéo

L'entrée vidéo sélectionnée sur le système local s'affiche.

L'entrée vidéo affichée est indiquée par l'étiquette définie dans « Label source vidéo » dans le menu de configuration Vidéo.

②Entrée audio

L'entrée audio sélectionnée sur le système local s'affiche.

③État du LAN

L'état actuel de la connexion LAN s'affiche. L'indicateur LAN s'affiche en blanc lorsque le réseau LAN est activé pour l'utilisation et en gris lorsqu'il est désactivé.

④État du RNIS

L'état actuel des ports de l'unité RNIS s'affiche. L'indicateur d'état d'un port s'affiche en blanc lorsqu'il est activé pour l'utilisation et en gris lorsqu'il est désactivé.

⑤ Témoins

Les témoins d'état s'affichent pour indiquer qu'un microphone est désactivé, un dispositif de stockage USB inséré, une tablette à stylet connectée, un enregistrement est en cours d'exécution, etc.

⑥Vu-mètre audio

Le niveau d'entrée audio actuel s'affiche.

⑦Volume

La barre du niveau de volume s'affiche momentanément lorsque vous réglez le volume du système de communication.

⑧Messages d'avertissement

En cas de fonctionnement défectueux du système, un avertissement, une instruction, etc. s'affichent.

Fonctions via le menu

Les fonctions de base accessibles via le menu sont expliquées en prenant comme exemple la fonction de réglage manuel de la luminosité dans le menu Caméra.

Touches utilisées pour les opérations accessibles via le menu

1 Affichez le menu Accueil.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Caméra », puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Luminosité », puis appuyez sur la touche ENTER.

Le menu Luminosité s'affiche.

4 Appuyez sur la touche ENTER de la télécommande.

Vous pouvez maintenant sélectionner le mode de réglage.

5 Utilisez la touche , , ou pour sélectionner l'option souhaitée dans la liste déroulante, puis appuyez sur la touche ENTER.

Le menu passe en mode Réglage manuel.

6 Utilisez la touche , , ou de la télécommande pour sélectionner la barre de réglage de la luminosité, puis appuyez sur la touche ENTER.

7 Utilisez la touche , , ou pour régler la luminosité de l'image, puis appuyez sur la touche ENTER.

8 Utilisez la touche , , ou de la télécommande pour sélectionner « Précédent », puis appuyez sur la touche ENTER une fois le réglage terminé. Vous pouvez également utiliser la touche RETURN de la télécommande. Le menu Luminosité est rétabli.

9 Utilisez la touche , , ou de la télécommande pour sélectionner « Précédent », puis appuyez sur la touche ENTER. Vous pouvez également utiliser la touche RETURN de la télécommande. Le menu Caméra est rétabli.

Lorsque le bouton « Enregistrer » apparaît dans le menu

Lorsque la configuration ou le réglage sont terminés, appuyez sur la touche ↑, ↓, ← ou → de la télécommande pour sélectionner « Enregistrer » et appuyez sur la touche ENTER. La valeur paramétrée ou réglée devient effective.

Lorsque le bouton « Annuler » apparaît dans le menu

Si vous appuyez sur la touche , , ou de la télécommande pour sélectionner « Annuler » et que vous appuyez sur la touche ENTER, la valeur paramétrée ou réglée est annulée et la précédente est rétablie.

Saisie de caractères à l'aide de la télécommande

Cette section explique comment entrer des lettres, des chiffres ou des symboles dans la zone de texte du menu à l'aide de la télécommande.

Pour entrer des lettres ou des chiffres

1 Appuyez plusieurs fois sur la touche F1 pour pouvoir entrer des lettres ou des chiffres.

2 Appuyez sur les touches numériques pour entrer la lettre ou le chiffre souhaité.

Pour entrer la lettre affichée sur une touche, appuyez plusieurs fois sur celle-ci.

Pour entrer le chiffre affiché sur une touche, appuyez une fois sur celle-ci.

Pour entrer un symbole

Appuyez plusieurs fois sur la touche F2 pour sélectionner le symbole souhaité. Vous pouvez également appuyer plusieurs fois sur la touche 0 pour entrer un symbole.

Pour entrer un point (.) pour une adresse IP

Appuyez sur la touche → ou la touche DOT.

Remarques

• Lorsque « Protocole Internet » est réglé sur « IPv6 » ou « IPv4/IPv6 » dans le menu Administrateur, vous pouvez saisir deux points (:).
  Lorsque « IPv4/IPv6 » est spécifié, seulement les deux points peuvent être saisis avec la touché ▶. Lorsque « IPv4/IPv6 » est spécifié et que vous appelez avec IPv4, appuyez deux fois sur la touche DOT pour saisir un point.
• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Suppression d'un caractère

Appuyez sur la touche BACK SPACE. Le dernier caractère entré est effacé.

Suppression de tous les caractères saisis

Appuyez sur la touche F3.

Saisie de caractères à l'aide du clavier à l'écran

Cette section explique comment entrer des lettres ou des chiffres dans la zone de texte du menu à l'aide du clavier affiché sur l'écran du moniteur.

Lorsque l'option « Afficher clavier des touches programmables » est réglée sur « Activé » dans la page Ecrans de menu du menu Configuration Autres (page 84), le clavier à l'écran s'affiche automatiquement sur l'écran si une saisie de caractères doit être effectuée dans le menu.

Remarque

Vous pouvez également utiliser les touches de la télécommande même si le clavier virtuel est affiché sur l'écran.

Pour entrer des lettres ou des chiffres

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Num » ou « Alpha » sur le clavier à l'écran, puis appuyez sur la touche ENTER.

Sélectionnez « Num » pour saisir des chiffres et « Alpha » pour saisir des lettres.

2 Utilisez la touche , , ou de la télécommande pour sélectionner la touche sur le clavier à l'écran sur laquelle est indiqué le caractère souhaité, puis appuyez sur la touche ENTER.

Lorsque vous sélectionnez un chiffre, celui-ci est saisi.

Lorsque vous sélectionnez une lettre, un sous-menu avec les lettres disponibles s'affiche sur le clavier à l'écran. Sélectionnez la lettre désirée et appuyez sur la touche ENTER de la télécommande. La lettre sélectionnée est saisie.

3 Répétez l'étape 2 pour entrer la totalité des lettres ou des chiffres.
4 Une fois la saisie terminée, sélectionnez « End », puis appuyez sur la touche ENTER de la télécommande.

Pour entrer un symbole

1 Sélectionnez « Symbol » sur le clavier à l'écran, puis appuyez sur la touche ENTER de la télécommande.
Le sous-menu avec les symboles disponibles s'affiche.
2 Utilisez la touche , , ou de la télécommande pour sélectionner le symbole souhaité, puis appuyez sur la touche ENTER.
Le symbole sélectionné est saisi.
3 Répétez les étapes 1 et 2 pour saisir tous les symboles.
4 Une fois la saisie terminée, sélectionnez « End », puis appuyez sur la touche ENTER de la télécommande.

Pour entrer un point (.) pour une adresse IP

Sélectionnez « ➤ » ou « Dot » sur le clavier à l'écran, puis appuyez sur la touche ENTER de la télécommande.

Pour insérer un espace

Sélectionnez « Space », puis appuyez sur la touche ENTER de la télécommande.

Suppression d'un caractère

Pour effacer le dernier caractère saisi, sélectionnez « Back Space », puis appuyez sur la touche ENTER de la télécommande.

Suppression de tous les caractères saisis

Sélectionnez « Cancel », puis appuyez sur la touche ENTER de la télécommande.

Un appui sur la touche F3 de la télécommande supprime également tous les caractères saisis.

Chapitre 2 : Enregistrement et configuration pour l'administrateur système

Ce chapitre décrit l'enregistrement et les réglages devant être effectués par l'administrateur système. Il doit être lu par cette personne.

Enregistrement des informations locales

Avant d'établir la connexion, configurez le système local à l'aide des menus Configuration. Cette section explique comment afficher les menus Configuration et présente les différents menus.

Ouverture du menu Configuration

1 Appuyez sur la touche Outils de la télécommande ou utilisez la touche ↑, ↓, ← ou → pour sélectionner « Outils » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Outils s'affiche sur l'écran du moniteur.

2 Utilisez la touche , , ou pour sélectionner « Configuration », puis appuyez sur la touche ENTER de la télécommande.

Le menu Configuration s'affiche sur l'écran du moniteur.

Menus disponibles dans un menu Configuration

Les menus Configuration sont regroupés de la façon suivante, en fonction des paramètres de réglage. Les menus de configuration qui incluent beaucoup de paramètres de réglage sont répartis sur plusieurs pages.

Sélectionnez un bouton de menu approprié pour configurer le paramètre souhaité. Les touches du menu largement utilisées sont affichées sur l'écran en usine. Appuyez sur la touche F4 de la télécommande pour afficher le nombre maximal de touches de menu de configuration. Pour restaurer l'affichage largement utilisé, appuyez de nouveau sur la touche F4.

Pour une description de chaque menu de configuration, consultez la page de ce menu indiquée ci-dessous.

Menu de configuration Interface réseau (voir page 59)

Menu de configuration Émission d'appel (voir page 59)

Menu de configuration Réception d'appel (voir page 60)

Menu de configuration Multipoint (voir page 61)

Menu de configuration Communication (voir page 62)

Menu de configuration Audio (voir page 66)

Menu de configuration Vidéo (voir page 70)

Menu de configuration LAN (voir page 73)

Menu de configuration QoS (voir page 77)

Menu de configuration TOS (voir page 79)

Menu de configuration SIP (voir page 80)

Menu de configuration RNIS (voir page 80)

Menu de configuration Annotation (voir page 82)

Menu de configuration Caméra (voir page 82)

Menu de configuration Autres (voir page 83)

Menu de configuration Menu d'accueil (voir page 85)

Menu de configuration Administrateur (voir page 87)

Menu de configuration Cryptage (voir page 92)

Menu de configuration Annuaire partagé (voir page 93)

Remarque

Le menu de configuration Multipoint ne s'affiche que lorsque le logiciel MCU HD PCSA-MCG106/MCG109 est installé sur le système de communication.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le bouton du menu que vous souhaitez régler, puis appuyez sur la touche ENTER ou .

Le menu de configuration sélectionné apparaît.

4 Utilisez la touche , , ou de la télécommande pour sélectionner l'option de configuration, puis appuyez sur la touche ENTER.

5 Sélectionnez l'option souhaitée dans la liste déroulante ou saisissez les caractères dans la zone de texte.

Pour les différentes options disponibles, reportez-vous aux pages 59 à 93.

6 Une fois la sélection ou la saisie de caractères terminée, utilisez la touche , , ou pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

La configuration est enregistrée, et le menu Configuration apparaît à nouveau.

Pour annuler la configuration

Utilisez la touche , , ou de la télécommande pour sélectionner « Annuler », puis appuyez sur la touche ENTER. Ou alors, appuyez sur la touche RETURN de la télécommande.

Pour revenir sur la colonne de gauche

Appuyez sur la touche ◀ ou sur la touche RETURN de la télécommande.

Menu Interface réseau

Le menu de configuration Interface réseau est utilisé pour sélectionner l'interface réseau utilisée pour vous connecter à un correspondant.

Interface réseau

Interface réseau

Interface réseau

Vous permet de choisir entre les interfaces réseau « IP », « RNIS » et « SIP ». Vous pouvez sélectionner plusieurs interfaces.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Interface de ligne principale

Vous permet de choisir l'interface réseau que vous utilisez le plus entre IP, SIP et RNIS.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Utiliser LAN2 (PCS-XG100/XG100S uniquement)

Vous permet de sélectionner l'utilisation ou non du connecteur (LAN2) situé à l'arrière du système de communication.

Désactivé : Si vous n'utilisez pas le connecteur 2 (LAN2).

Activé : Si vous utilisez le connecteur (LAN2).

Remarque

Lorsque « Utiliser LAN2 » est réglé sur « Activé », certaines fonctions utilisant le connecteur 2 sont limitées.

Pour plus de détails, se reporter à « Limitations pour l'utilisation du connecteur LAN2 (PCS-XG100/XG100S uniquement) » à la page 99.

Menu Émission d'appel

Le menu de configuration Émission d'appel permet de configurer les attributs de l'émission d'appel.

Émission d'appel

Émission d'appel

Mode Téléphone

Vous permet de sélectionner le format de compression audio pour établir une réunion vocale.

Automatique : Sélectionne automatiquement le format approprié.

G.711μ-law : Sélectionne le format basé sur la norme G.711μ-law.

G.711A-law : Sélectionne le format basé sur la norme G.711A-law.

Autres options

Vous permet d'indiquer si vous souhaitez ou non afficher le bouton Autres options dans le menu Edition de l'annuaire de l'Annuaire. Vous pouvez définir les éléments détaillés pour un appel dans le menu Edition de l'annuaire en sélectionnant le bouton Autres options.

Activé : Affiche le bouton Autres options.

Désactivé : N'affiche pas le bouton Autres options.

Entrée du nom d'utilisateur

Vous permet d'enregistrer ou non les noms d'utilisateur dans le journal des communications lorsque la communication est établie.

Désactivé : N'enregistre pas les noms d'utilisateur.

Activé : Enregistre les noms d'utilisateur. Chaque fois qu'un appel est émis, le menu d'entrée des noms d'utilisateur apparaît.

Préfixe

Pour sélectionner le numéro de préfixe (numéro d'appel utilisé comme préfixe d'un numéro de ligne).

Aucun Préfixe : Si vous n'utilisez pas de numéro de préfixe.

Préfixe-A : Si vous utilisez le préfixe défini dans « Préfixe-A ».

Préfixe-B : Si vous utilisez le préfixe défini dans « Préfixe-B ».

Préfixe-C : Si vous utilisez le préfixe défini dans « Préfixe-C ».

Préfixe-A

Si « Préfixe » est configuré sur « Préfixe-A », le numéro de ligne dont le préfixe (numéro composé) est celui enregistré dans cette zone est composé.

Préfixe-B

Si « Préfixe » est configuré sur « Préfixe-B », le numéro de ligne dont le préfixe (numéro composé) est celui enregistré dans cette zone est composé.

Préfixe-C

Si « Préfixe » est configuré sur « Préfixe-C », le numéro de ligne dont le préfixe (numéro composé) est celui enregistré dans cette zone est composé.

Remarque

Entrez « 9 » si ce chiffre est requis pour établir un appel sortant.

Sélectionnez le préfixe LAN

Vous permet de sélectionner l'utilisation ou non du préfixe LAN lors de l'émission d'un appel via un réseau LAN.

Désactivez : Désactive le préfixe LAN. Activez : Active le préfixe LAN.

Préfixe LAN

Lors d'un appel à l'aide d'une connexion IP, l'information saisie ici est ajoutée au début de l'adresse IP. Sélectionnez l'utilisation ou non du préfixe LAN dans l'option « Sélectionnez le préfixe LAN ».

Menu Réception d'appel

Le menu Réception d'appel permet de configurer la réception d'appel.

Réception d'appel

Réception d'appel

Réponse automatique

Vous permet de définir si le système répond automatiquement ou non aux appels.

Activé : Répond automatiquement aux appels. Lorsqu'un appel est reçu, la ligne est connectée automatiquement.

Désactivé : Vous permet de répondre aux appels manuellement. Lorsqu'un appel est reçu, le téléphone sonne. Si vous sélectionnez « OK » pour le message « Répondre ? », la ligne est connectée.

RNIS MSN

Vous permet de choisir d'utiliser le numéro d'abonné multiple ou non.

Désactivé : Si le numéro d'abonné multiple n'est pas utilisé.

Activé : Si le numéro d'abonné multiple est utilisé.

Remarque

« RNIS MSN » est pris en charge dans la version 1.41 et ultérieure.

Mic sur la réponse

Vous permet de sélectionner la transmission ou non de sons à partir de votre site lorsque vous répondez à un appel du correspondant.

Activé : Active le son audio lors de la réponse à un appel.

Désactivé : Désactive le son audio lors de la réponse à un appel.

Pour plus de détails, reportez-vous à « Coupure temporaire du son – Fonction de silence » à la page 138.

Rejeter la réponse

Vous permet de sélectionner la transmission ou non de sons à partir de votre site lorsque vous recevez un appel d'un correspondant et que vous le connectez.

Activé : Désactive la connexion d'un correspondant.

Désactivé : Active la connexion d'un correspondant.

Refuser appel inconnu

Permet de choisir de rejeter l'appel d'un interlocuteur qui n'est pas enregistré dans l'annuaire.

Désactivé : Active la connexion d'un interlocuteur.

LAN1 : Désactive la connexion des appels entrants via LAN1.

LAN2 : Désactive la connexion des appels entrants via LAN2.

LAN1+LAN2 : Désactive la connexion des appels entrants via LAN1 et LAN2.

Remarques

• Le réglage « LAN1 » correspond au réglage « LAN » sur le PCS-XG77/XG77S.
• Les réglages « LAN2 » et « LAN1+LAN2 » ne sont pas disponibles sur le PCS-XG77/XG77S.

Menu Multipoint

Le menu Multipoint permet de configurer la connexion multipoint lorsque le système local est utilisé comme terminal principal. Le menu ne s'affiche que lorsque le logiciel MCU HD PCSA-MCG106/MCG109 est installé sur le système de communication.

Pour la procédure permettant d'installer le logiciel PCSA-MCG106/MCG109, reportez-vous à la page 193.

Remarques

• Les connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.
• Lorsque le système local est utilisé comme terminal principal, la largeur de bande maximale pouvant être utilisée peut être limitée à 4 Mbps, en fonction du modèle des autres terminaux connectés.

Pour les détails, reportez-vous à « Chapitre 6 : Connexion multipoint » à la page 185.

Multipoint

Multipoint

Fonction Multipoint

AUTO : Passe automatiquement de la connexion point à point à la connexion multipoint.

Activé : Vous permet d'établir une connexion multipoint à tout moment.

Mode d'affichage

Vous permet de sélectionner le mode de diffusion.

Divisé : Affiche l'image des terminaux connectés dans des fenêtres séparées.

Activation à la voix : Détecte le terminal pour lequel une personne a la voix la plus forte, et transmet automatiquement l'image de ce terminal à tous les autres terminaux.

Activation à la voix (1080P): Active la transmission d'images avec une résolution de 1080 (1920 × 1080 pixels) en Mode vidéo H.264 lorsque le mode « Activation à la voix » est activé.

Remarques

• Le mode « Activation à la voix (1080P) » ne peut pas être sélectionné lorsque la communication est établie via une connexion RNIS ou SIP. Même dans le cas d'une connexion IP, ce mode n'est pas disponible si le correspondant ne prend pas en charge le Mode vidéo H.264.
• Lorsque « Mode d'affichage » est réglé sur « Activation à la voix (1080P) », vous ne pouvez pas modifier « Mode d'affichage » pendant la communication. Sélectionnez le Mode d'affichage avant le démarrage de la communication.
• « Activation à la voix (720P) » apparaît pour le réglage « Activation à la voix (1080P) » sur le PCS-XG77/XG77S lorsque le logiciel de mise à jour HD PCSA-RXG77 n'est pas installé.

Divisé

Vous permet de sélectionner le type d'affichage séparé utilisé pour afficher les images locales et distantes sur un seul moniteur pendant une connexion multipoint.

Automatique : L'affichage est automatiquement divisé en trois parties lorsque deux terminaux sont connectés, en quatre parties pour trois terminaux connectés, six parties pour quatre ou cinq et neuf parties pour six à huit terminaux connectés.

Mosaïque six écrans : L'affichage est partagé en six parties, indépendamment du nombre de terminaux connectés.

Mosaïque neuf écrans : L'affichage est divisé en neuf parties, indépendamment du nombre de terminaux connectés.

Remarque

Lorsqu'un seul terminal est connecté, l'affichage bascule en mode plein écran indépendamment du réglage sélectionné.

Cadre d'activation vocale

Sélectionnez si vous voulez ajouter un support à l'image par activation à la voix.

Activé : Ajoute un support.

Désactivé : N'ajoute pas de support.

Menu Communication

Le menu Communication permet de configurer les communications.

Remarque

Le contenu du menu Communication varie selon les réglages de « Interface réseau » du menu Interface réseau, ou du réglage « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » du menu Communication. Le numéro de page Communication après la page Communication 2 varie également en fonction du nombre de paramètres de réglage.

Communication

IP

Le menu est utilisé pour configurer le mode de communication pour la connexion IP.

Réglages individuels d'émission/réception

Vous permet de sélectionner la configuration ou non des réglages IP pour la transmission et la réception de manière individuelle.

Désactivé : Pour configurer les réglages IP pour la transmission et la réception de manière commune.

Activé : Pour configurer les réglages IP pour la transmission et la réception de manière individuelle.

Réglages individuels pour Point à Point/Multipoint

Vous permet de sélectionner la configuration ou non des réglages IP pour une connexion point à point et pour une connexion multipoint de manière individuelle.

Désactivé : Pour configurer les réglages IP pour les deux connexions de manière commune.

Activé : Pour configurer les réglages IP pour une connexion point à point et pour une connexion multipoint de manière individuelle.

Remarque

Les paramètres de réglage et les numéros de pages dans la page IP:Mode varient selon le réglage de « Réglages individuels ».

Communication

IP:Mode

Bande passante

Vous permet de sélectionner la bande passante totale à utiliser avec ce système. En connexion multipoint, la bande passante totale de tous les points s'affiche. Vous pouvez choisir entre les options suivantes : 128Kbps, 384Kbps, 512Kbps, 768Kbps, 1Mbps, 2Mbps, 3Mbps, 4Mbps, 5Mbps, 6Mbps, 7Mbps, 8Mbps, 9Mbps, 10Mbps, 11Mbps, 12Mbps, 13Mbps, 14Mbps, 15Mbps, 16Mbps et Autres.

Remarques

• En connexion multipoint, le Débit binaire de communication réel de chaque point est ajusté automatiquement afin qu'il ne dépasse pas la « Bande passante ».
• Les réglages sur 5Mbps, 6Mbps, 7Mbps, 8Mbps, 9Mbps, 10Mbps, 11Mbps, 12Mbps, 13Mbps, 14Mbps, 15Mbps et 16Mbps ne sont pas disponibles sur le PCS-XG77/XG77S. Cependant, le réglage « 5 Mbps » peut être sélectionné quand le logiciel MCU HD PCSA-MCG106 et le logiciel de mise à jour HD PCSA-RXG77 sont installés.

Débit binaire de communication

Vous permet de sélectionner le débit binaire de communication par point.

Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler

cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir entre les options suivantes : 128Kbps, 384Kbps, 512Kbps, 768Kbps, 1Mbps, 2Mbps, 3Mbps, 4Mbps, 5Mbps, 6Mbps, 7Mbps, 8Mbps, 9Mbps, 10Mbps, 11Mbps, 12Mbps, 13Mbps, 14Mbps, 15Mbps, 16Mbps et Autres.

Remarques

• Lors de l'utilisation de la connexion multipoint avec le PCS-XG100/XG100S comme terminal principal, la limite maximale du débit binaire de la communication peut varier selon le nombre de sites connectés. (Cependant, ce n'est pas le cas si « Activation à la voix (1080P) » est sélectionné pour le « Mode d'affichage ».) 3 à 4 points (y compris le terminal principal) : Jusqu'à 4 Mbps pour envoyer et recevoir 5 à 6 points (y compris le terminal principal) : Jusqu'à 2 Mbps pour envoyer et recevoir 7 à 9 points (y compris le terminal principal) : Jusqu'à 1 Mbps (jusqu'à 2 Mbps pour le débit binaire d'envoi seulement avec 1080p)
• Les réglages sur 5Mbps, 6Mbps, 7Mbps, 8Mbps, 9Mbps, 10Mbps, 11Mbps, 12Mbps, 13Mbps, 14Mbps, 15Mbps et 16Mbps ne sont pas disponibles sur le PCS-XG77/XG77S.

Mode audio

Vous permet de sélectionner le format de compression des données audio envoyées à un correspondant. Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir plusieurs formats parmi G.711, G.722, G.728 et MPEG4 (MPEG4 AAC).

Remarque

Si le système distant ne prend pas en charge le mode audio sélectionné par le site local, le système passe automatiquement en mode « G . 7 1 1 ».

Contrôle de la caméra distante

Vous permet de sélectionner ou non la commande de la caméra du correspondant. Lorsque « Réglages individuels pour Point à Point/Multipoint » pour IP est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle.

Activé : Active la commande de la caméra du correspondant. Normalement configuré sur « Activé ».

Désactivé : Désactive la commande de la caméra du correspondant.

H.239

L'utilisation du mode de présentation conforme à la norme H.239 vous permet de transmettre simultanément les données de présentation et les images provenant de la caméra.

Permet de sélectionner l'utilisation ou non du mode de présentation basé sur la norme de présentation H.239.

Activé : Active le mode de présentation basé sur la norme de présentation H.239.

Désactivé : Désactive le mode de présentation basé sur la norme de présentation H.239.

Ratio H.239

Lors de transmissions H.239 avec le système, les données de présentation H.239 partagent la bande passante avec les images de caméra également envoyées. Ce réglage vous permet de sélectionner la portion de la bande passante à utiliser pour les transmissions de données de présentation H.239.

2/3: Utilisation de 2/3 de la bande passante totale pour les transmissions de données de présentation H.239.
1/2: Utilisation de 1/2 de la bande passante totale pour les transmissions de données de présentation H.239.
1/3: Utilisation de 1/3 de la bande passante totale pour les transmissions de données de présentation H.239.

Taille d'écran

Vous permet de sélectionner la taille d'écran de l'image à transmettre ou à recevoir.

Lorsque « Réglages individuels d'émission/ réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est

réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir entre les options suivantes : 1080, 720, W4CIF, W432P, WCIF, 4CIF, CIF, QCIF et AUTO.

Remarque

Le réglage « 1080 » ne peut être sélectionné que sur le PCS-XG77/XG77S lorsque le logiciel de mise à jour HD PCSA-RXG77 est installé. Les signaux vidéo progressifs avec une résolution de 1920 × 1080 ne peuvent être transmis et reçus qu'à raison de 60 images par seconde au maximum lorsque « Taille d'écran » est réglée sur « 1080 ».

Mode vidéo

Vous permet de sélectionner le format de compression des images à transmettre ou à recevoir. Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle. Vous pouvez choisir entre les options suivantes : H.261, H.263+, et H.264.

Remarque

« H.261 » est compatible en version 2.0.

Nombre d'images vidéo

Vous permet de sélectionner le nombre d'images vidéo pendant l'émission ou la réception. Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

15fps : Envoie des images à un débit maximal de 15 images par seconde.

30fps : Envoie des images à un débit maximal de 30 images par seconde.

60fps : Envoie des images à un débit maximal de 60 images par seconde.

AUTO : Commute automatiquement le nombre d'images.

Remarques

• Si vous utilisez les unités de caméra PCSA-CXG100 ou EVI-H100V HD, la transmission sera de maximum 30 images par seconde, même lorsque « Image vidéo » est réglé sur « 60fps » ou « AUTO ».
• Lorsque le logiciel de mise à jour HD PCSA-RXG77 est installé sur le PCS-XG77/XG77S et les signaux vidéo progressifs avec une résolution de 1920 × 1080 sont transmis et reçus, la transmission et la réception seront de 60 images par seconde au maximum.

Communication

RNIS:Mode

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Bande passante RNIS (Appel)

Vous permet de sélectionner le nombre de lignes RNIS utilisées pour émettre un appel. Vous pouvez choisir entre les options suivantes : 64 K, 128 K, 192 K, 256 K 320 K, 384 K, 512K et 768K.

Bande passante RNIS (réponse)

Vous permet de sélectionner le nombre de lignes RNIS utilisées pour répondre à un appel. Vous pouvez choisir entre les options suivantes : 64 K, 128 K, 192 K, 256 K 320 K, 384 K, 512K et 768K.

Mode audio

Vous permet de sélectionner le format de compression des données audio envoyées à un correspondant.

Vous pouvez choisir entre les options suivantes : G.711, G.722, G.728 et MPEG4 (MPEG4 AAC).

Remarque

Si le système distant ne prend pas en charge le mode audio sélectionné par le site local, le système passe automatiquement en mode « G.711 ».

Contrôle de la caméra distante

Vous permet de sélectionner ou non d'activer la commande de la caméra du correspondant.

Activé : Active la commande de la caméra du correspondant. Normalement configuré sur « Activé ».

Désactivé : Désactive la commande de la caméra du correspondant.

H.239

Permet de sélectionner l'utilisation ou non du mode de présentation basé sur la norme de présentation H.239.

Activé : Active le mode de présentation basé sur la norme de présentation H.239.

Désactivé : Désactive le mode de présentation basé sur la norme de présentation H.239.

Ratio H.239

Lors de transmissions H.239 avec le système, les données de présentation H.239 partagent la bande passante avec les images de caméra également envoyées. Ce réglage vous permet de sélectionner la portion de la bande passante à utiliser pour les transmissions de données de présentation H.239.

2/3: Utilisation de 2/3 de la bande passante totale pour les transmissions de données de présentation H.239.

1/2: Utilisation de 1/2 de la bande passante totale pour les transmissions de données de présentation H.239.

1/3: Utilisation de 1/3 de la bande passante totale pour les transmissions de données de présentation H.239.

Restriction de débit

Vous permet de sélectionner le débit de transmission RNIS.

Automatique : Sélectionnez cette option pour connecter un correspondant via une ligne RNIS normale.

56K: Sélectionnez cette option pour connecter un correspondant dans une région ou un pays dans lequel le débit de transmission RNIS est de 56 Kbps.

Remarque

Le système est configuré en usine pour connecter une ligne RNIS au débit de transmission par défaut de 64 Kbps. Cependant, dans certains pays comme les États-Unis ou certaines régions, il est possible d'utiliser un débit de transmission RNIS de 64 Kbps ou 56 Kbps. Si vous ne pouvez pas communiquer avec ces pays ou régions à 64 Kbps, réglez « Restriction de débit » sur « 56K » avant d'émettre l'appel.

Taille d'écran

Vous permet de sélectionner la taille d'écran de l'image à transmettre ou à recevoir.

Vous pouvez choisir entre les options suivantes : W4CIF, W432P, WCIF, 4CIF, CIF, QCIF et AUTO.

Mode vidéo

Vous permet de sélectionner le format de compression des images à transmettre ou à recevoir.

Vous pouvez choisir entre les options suivantes : H.263+ et H.264.

Nombre d'images vidéo

Vous permet de sélectionner le nombre d'images vidéo pendant l'émission ou la réception.

15fps : Envoie des images à un débit maximal de 15 images par seconde.

30fps : Envoie des images à un débit maximal de 30 images par seconde.

AUTO : Commute automatiquement le nombre d'images.

Communication

SIP:Mode

Débit binaire de communication

Vous permet de sélectionner le débit binaire de communication par point.

Vous pouvez choisir entre les options suivantes : 128Kbps, 384Kbps, 512Kbps, 768Kbps, 1Mbps, 2Mbps, 3Mbps, 4Mbps et Autres.

Mode audio

Vous permet de sélectionner le format de compression des données audio envoyées à un correspondant.

Vous pouvez choisir entre les options suivantes : G.728, G.722 et G.711.

Remarque

Si le système distant ne prend pas en charge le mode audio sélectionné par le site local, le système passe automatiquement en mode « G.711 ».

Contrôle de la caméra distante

Vous permet de sélectionner ou non d'activer la commande de la caméra du correspondant.

Activé : Active la commande de la caméra du correspondant. Normalement configuré sur « Activé ».

Désactivé : Désactive la commande de la caméra du correspondant.

Taille d'écran

Vous permet de sélectionner la taille d'écran de l'image à transmettre ou à recevoir.

Vous pouvez choisir entre les options suivantes : 720, W4CIF, W432P, WCIF, 4CIF, CIF, et AUTO.

Mode vidéo

Vous permet de sélectionner le format de compression des images à transmettre ou à recevoir.

Vous pouvez choisir entre les options suivantes : H.261, H.263+, H.264 et MPEG4

Remarque

« H.261 » est compatible en version 2.0.

Nombre d'images vidéo

Vous permet de sélectionner le nombre d'images vidéo pendant l'émission ou la réception.

15fps : Envoie des images à un débit maximal de 15 images par seconde.

30fps : Envoie des images à un débit maximal de 30 images par seconde.

60fps : Envoie des images à un débit maximal de 60 images par seconde.

AUTO : Commute automatiquement le nombre d'images.

Remarque

Si vous utilisez les unités de caméra PCSA-CXG100 ou EVI-H100V HD, la transmission sera de maximum 30 images par seconde, même lorsque « Image vidéo » est réglé sur « 60fps » ou « AUTO ».

Menu Audio

Le menu Audio permet de définir différents éléments audio.

Audio1

Configuration de

base1

Entrée audio

Vous permet de sélectionner les entrées audio.

MIC : Entrée des données audio provenant du microphone.

AUX : Entrée des données audio provenant d'un équipement externe auxiliaire.

MIC+AUX : Entrée des données audio provenant du microphone et d'un équipement externe auxiliaire.

USB : Sélectionne l'entrée audio d'un dispositif audio USB. Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.

USB+AUX : Sélectionne l'entrée audio d'un dispositif audio USB et d'un dispositif externe. Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.

Remarque

Lorsque « Lien vers l'entrée audio » est configuré sur « Activé » dans menu Vidéo, « Entrée audio », « Entrées audio (MIC) » et « Entrées audio (AUX) » ne peuvent pas être sélectionnés.

Entrées audio (MIC)/

Entrées audio (AUX)

Vous permet de sélectionner le microphone et/ou l'équipement externe à partir duquel le signal audio est entré.

Pour le PCS-XG100/XG100S

Les options pouvant être sélectionnées varient en fonction du paramètre Entrée audio.

Lorsque vous sélectionnez « MIC » dans « Entrée audio », vous pouvez choisir l'une des trois options suivantes. Lorsque vous sélectionnez « AUX », vous avez le choix entre « AUDIO 1 » ou « AUDIO 2 ». Lorsque vous sélectionnez « MIC+AUX », vous avez le choix entre deux options : une entrée de microphone provenant de « MIC (A1) », « AUDIO 1 » ou « AUDIO 2 », et une entrée auxiliaire provenant de « AUDIO 1 » ou « AUDIO 2 ». Ceci ne peut pas être sélectionné avec « USB ». Lorsque vous sélectionnez « USB+AUX », vous pouvez seulement sélectionner « AUDIO 1 » ou « AUDIO 2 » pour le système AUX.

Remarque

Lorsque « Entrée vidéo » est réglé sur « HDMI » dans le menu de configuration vidéo, l'audio AUX sera automatiquement réglé sur les entrées du connecteur HDMI IN.

MIC (A1) : Pour utiliser le microphone PCS-A1 (fourni) connecté aux prises MIC (A1) sur le système de communication.

AUDIO 1 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 1 IN sur le système de communication.

AUDIO 2 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 2 IN sur le système de communication.

Pour le PCS-XG77/XG77S

Les options pouvant être sélectionnées varient en fonction du paramètre Entrée audio. Lorsque vous sélectionnez « MIC » dans « Entrée audio », vous pouvez choisir l'une des trois options suivantes. Lorsque vous sélectionnez « AUX », vous avez le choix entre « AUDIO 1 » ou « AUDIO 2 ». Lorsque vous sélectionnez « MIC+AUX », vous avez le choix entre deux options : une entrée de microphone provenant de « MIC (A1) », « AUDIO 1 » ou « AUDIO 2 », et une entrée auxiliaire provenant de « AUDIO 1 » ou « AUDIO 2 ». Ceci ne peut pas être

sélectionné avec « USB ». Lorsque vous sélectionnez « USB+AUX », vous pouvez seulement sélectionner « AUDIO 1 » ou « AUDIO 2 » pour le système AUX.

MIC (A1) : Pour utiliser le microphone PCS-A1 (fourni) connecté aux prises MIC (A1) sur le système de communication.

AUDIO 1 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 1 IN sur le système de communication.

AUDIO 2 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 2 IN sur le système de communication.

Annulateur d'écho

Vous permet de sélectionner ou non l'utilisation de l'annulateur d'écho interne. Activé : Active l'annulateur d'écho interne. Désactivé : Désactive l'annulateur d'écho interne.

Remarque

Lorsque « Entrée audio » est configuré sur « AUX », l'annulateur d'écho ne fonctionne pas.

Sortie audio

Configurez ce réglage en fonction de la destination de la sortie audio que vous utilisez, pour garantir que l'annulateur d'écho fonctionne correctement.

HDMI : Émet l'audio à partir du connecteur HDMI-1 OUT.

AUDIO : Émet l'audio à partir du connecteur AUDIO OUT.

USB : Sélectionne la sortie audio d'un dispositif audio USB. Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.

Remarques

• L'audio sortira de tous les connecteurs quel que soit le réglage. Cependant, vous pouvez seulement utiliser l'une des deux sorties.
• Si le réglage « Sortie audio » est configuré incorrectement, l'annulateur d'écho peut ne pas fonctionner correctement.

Sync Lip

Vous permet de sélectionner l'utilisation ou non de la fonction Sync Lip.

Automatique : Active la fonction Sync Lip.

Désactivé : Désactive la fonction Sync Lip.

Remarques

• Lorsque « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) » est réglé sur « Activé » dans le menu de configuration QoS, vous ne pouvez pas régler « Sync Lip » sur « Désactivé ».
• Lorsque « Sync Lip » est réglé sur « Désactivé », vous ne pouvez pas modifier le réglage de « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) » dans le menu de configuration QoS.

Enregistrement du son local

Lorsque vous connectez un dispositif d'enregistrement audio aux prises AUDIO 1 IN ou AUDIO 2 IN et REC OUT pour enregistrer du son, cette fonction réduit les oscillations sonores causées par le retour dans le dispositif d'enregistrement audio.

Désactivé : Désactive la fonction d'enregistrement du son local.

Activé : Active la fonction d'enregistrement du son local.

Remarques

• Lorsque « Enregistrement du son local » est réglé sur « Activé », seuls les signaux de l'équipement externe sont affectés. Les signaux des microphones ou des sites distants ne sont pas affectés. Par conséquent, Enregistrement du son local ne fonctionne donc que lorsque « Entrée audio » est configuré sur « AUX » ou « MIC+AUX ».
• Lors du raccordement d'un dispositif d'enregistrement audio aux prises AUDIO 1 IN ou AUDIO 2 IN et REC OUT, réglez « Enregistrement du son local » sur « Activé » et enregistrez uniquement le son en provenance du dispositif d'enregistrement audio. Si vous souhaitez enregistrer le son sur votre site également, utilisez aussi l'entrée du microphone.

Mode d'entrée

Vous permet de sélectionner le mode d'entrée audio.

Stéréo : Entrée audio des prises R/L d'entrée audio sous forme de sons stéréo gauche et droit.

Monaural : Entrée audio des prises R/L d'entrée audio sous forme de son monaural.

Mode de sortie

Vous permet de sélectionner le mode de sortie audio.

Stéréo : Sortie audio des prises AUDIO OUT R/L ou HDMI OUT sous forme de sons stéréo gauche et droit.

Monaural : Sortie audio des prises AUDIO OUT R/L ou HDMI OUT sous forme de son monaural.

Audio2

Configuration de

base 2

Vous permet de choisir si l'entrée audio de la prise AUDIO 1 IN ou AUDIO 2 IN doit ou non sortir par les prises de sortie audio sur le système de communication.

Activé : Active la sortie de la sortie audio.

Désactivé : Désactive la sortie de la sortie audio.

Entrées MIC inversées

Vous permet de choisir de transmettre ou non l'entrée audio du microphone avec côtés droit et gauche inversés. Si vous sélectionnez « Activé », vous pouvez associer les côtés droit et gauche de l'image et du son de la caméra.

Désactivé : Sortie audio avec côtés droit et gauche non inversés.

Activé : Sortie audio avec côtés droit et gauche inversés.

Réglage de retard de l'entrée audio

Vous permet de régler le Retard de l'entrée audio pour synchroniser l'entrée audio et vidéo.

Default-100ms : Sélectionne le retard par défaut moins 100 ms.

Default-50ms : Sélectionne le retard par défaut moins 50 ms.

Default : Sélectionne le retard par défaut.

Default+50ms : Sélectionne le retard par défaut plus 50 ms.

Default+100ms : Sélectionne le retard par défaut plus 100 ms.

Personnalisé : Utilise le Retard de l'entrée audio que vous avez réglé.

Retard de l'entrée audio

Lorsque vous réglez « Réglage de retard de l'entrée audio » sur « Personnalisé », vous pouvez définir le retard de l'entrée audio afin de synchroniser l'image et le son.

Réglage de retard de la sortie audio

Vous permet de régler le Retard de sortie audio pour synchroniser la sortie audio et vidéo.

Default-100ms : Sélectionne le retard par défaut moins 100 ms.

Default-50ms : Sélectionne le retard par défaut moins 50 ms.

Default : Sélectionne le retard par défaut.

Default+50ms : Sélectionne le retard par défaut plus 50 ms.

Default+100ms : Sélectionne le retard par défaut plus 100 ms.

Personnalisé : Utilise le Retard de sortie audio que vous avez réglé.

Retard de sortie audio

Lorsque vous réglez « Réglage de retard de la sortie audio » sur « Personnalisé », vous pouvez définir le retard de la sortie audio afin de synchroniser l'image et le son.

Mode REC OUT

Stéréo : Les sons mélangés du site local et des sites distants sont envoyés par les prises REC OUT R et L en stéréo.

Monaural 2ch : Les sons mélangés du site local et des sites distants sont envoyés par les prises REC OUT R et L séparément.

Son et prise de son de la voix adaptables

Vous permet de régler la plage de captation et la qualité du son du microphone en fonction de votre environnement.

Remarque

Les plages de captation vocale suivantes pour chaque réglage sont données à titre indicatif et les plages actuelles risquent de différer en fonction de l'emplacement du microphone et de l'environnement d'utilisation.

Proche et naturel : Sélectionnez pour la captation du son à une distance courte (dans un périmètre de 1,5 m). La qualité du son capté sera plus naturelle.

Balance : Sélectionnez pour la captation du son à une distance moyenne (dans un périmètre de 3 m). L'option effectue une balance entre la plage de captation et la qualité sonore.

Ample et net : Sélectionnez pour une plage de captation large plutôt que « Balance ». La qualité du son capté sera plus claire.

Manuel : Sélectionnez pour spécifier manuellement « Réduction du bruit du micro » et « AGC du micro ».

Réduction du bruit du micro

Disponible uniquement lorsque « Son et prise de son de la voix adaptables » est réglé sur « Manuel » et vous permet de régler la réduction du bruit du microphone.

Vous pouvez sélectionner entre « Élevé », « Moyen » et « Faible ». Lorsque vous sélectionnez « Élevé », la réduction du bruit est augmentée pour produire une qualité sonore plus claire. Lorsque vous sélectionnez « Faible », la réduction du bruit est réduite pour produire une qualité sonore plus naturelle.

AGC du micro

Disponible uniquement lorsque « Son et prise de son de la voix adaptables » est réglé sur « Manuel » et vous permet de régler automatiquement le gain du microphone.

Vous pouvez sélectionner entre « Élevé », « Moyen » et « Faible ». Lorsque vous sélectionnez « Élevé », la plage de captation du son s'élargie. Lorsque vous sélectionnez « Faible », la plage de captation du son accentue la proximité.

Audio3

Effets son

Signal sonore

Vous permet de sélectionner le volume du bip qui retentit à chaque appui sur une touche de la télécommande entre les options suivantes : « Fort », « Moyen » Vous pouvez également sélectionner « Désactivé » pour que le bip ne retentisse pas.

Effets son

Vous permet de sélectionner le volume du son émis lorsque le système démarre, qu'une connexion commence ou que le système est déconnecté parmi les options suivantes : « Fort », « Moyen » et « Faible » pouvez également sélectionner « Désactivé » pour que le son ne soit pas émis.

Tonalité

Vous permet de sélectionner le volume d'une tonalité de retour d'appel et d'une tonalité d'occupation lorsque vous appelez, parmi les options suivantes : « Fort », « Moyen » et « Faible ». Vous pouvez également sélectionner « Désactivé » pour que la tonalité de retour d'appel et la tonalité d'occupation ne soient pas émises.

Tonalité de sonnerie

Vous permet de sélectionner le volume d'une tonalité de sonnerie lorsque vous recevez un appel, parmi les options suivantes : « Fort », « Moyer ». Vous pouvez également sélectionner « Désactivé » pour que la tonalité de sonnerie ne soit pas émise.

Menu Vidéo

Le menu Vidéo permet de configurer les entrées/sorties vidéo.

Vidéo1

Configuration de

base

Entrée vidéo

Vous permet de sélectionner l'entrée vidéo.

Caméra : Sélectionne l'image provenant de la caméra raccordée au connecteur CAMERA.

DVI-I 1 : Sélectionne le signal vidéo de l'équipement externe raccordé au connecteur DVI-I 1 IN.

DVI-I 2 : Sélectionne le signal vidéo de l'équipement externe raccordé au faible » connecteur DVI-I 2 (PC) IN.

HDMI : Sélectionne le signal vidéo de l'équipement externe raccordé au connecteur HDMI IN.

Remarque

Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

Ecran de présentation

Vous permet de sélectionner le mode d'affichage de l'écran de présentation. Les réglages « Écran de présentation » sont activés lorsque H.239 est désactivé pendant la communication. Configurez lors de présentations avec des terminaux n'acceptant pas H.239.

Plein écran : Envoie à l'ordinateur l'image, etc. à partir de l'équipement externe raccordé au connecteur DVI-I 1 IN en mode plein écran.

Sortie moniteur

Vous permet de sélectionner la sortie du signal vidéo du système de communication.

HDMI 1 : Sortie du signal vidéo vers l'équipement externe raccordé au connecteur HDMI-1 OUT.

DVI-I OUT : Sortie du signal vidéo vers l'équipement externe raccordé au connecteur DVI-I OUT.

HDMI 1 + DVI-I OUT : Sortie du signal vidéo vers l'équipement externe raccordé aux connecteurs HDMI-1 OUT et DVI-I OUT.

HDMI 1 + HDMI 2 : Sortie du signal vidéo vers l'équipement externe raccordé aux connecteurs HDMI-1 OUT et HDMI-2 OUT.

Triple moniteurs : Sortie du signal vidéo vers l'équipement externe raccordé aux connecteurs HDMI-1 OUT et DVI-I OUT et vers l'équipement externe raccordé au connecteur HDMI-2 OUT.

Remarques

• Si « Sortie moniteur » est réglé sur « HDMI 1 + DVI-I OUT », « HDMI 1 + HDMI 2 » ou « Triple moniteurs » lorsque aucun moniteur HDMI n'est connecté au système de communication, vous ne pouvez pas afficher les menus. Avant d'effectuer ce réglage, connectez un moniteur HDMI.
• Les réglages « HDMI 1 + HDMI 2 » et « Triple moniteurs » ne sont pas disponibles sur le PCS-XG77/XG77S.
• Lorsque vous modifiez le réglage de « Sortie moniteur » avec un réglage incorrect, aucune image ne s'affiche sur l'écran. Dans ce cas, sélectionnez le réglage correct pour « Sortie moniteur » à l'aide de l'interrupteur ⏻ (alimentation) sur le système de communication et des touches de la télécommande. Lorsque le témoin du commutateur ⏻ (alimentation) du système de communication reste allumé, exécutez les étapes ci-dessous.

1 Appuyez sur l'interrupteur ⏻ (alimentation) sur le système de communication.
2 Dans les cinq secondes qui suivent l'appui sur l'interrupteur ⏻, appuyez sur les touches de la télécommande décrites ci-dessus selon la Sortie moniteur souhaitée.

HDMI 1 : touche VIDEO INPUT (une fois) puis touche numérique 3 (trois fois)

DVI-I OUT : touche VIDEO INPUT (une fois) puis touche numérique 4 (trois fois)

Le réglage de « Sortie moniteur » est modifié et l'image s'affiche à l'écran.

Format de la sortie moniteur DVI-I

Vous permet de sélectionner les formats vidéo parmi SXGA, XGA, 720p, et 1080p pour la sortie de connecteur DVI-I OUT.

Remarques

• Lorsque « Sortie moniteur » est réglé sur « HDMI 1 + HDMI 2 », le réglage « Format de la sortie moniteur DVI-I » détermine la sortie du format vidéo pour le moniteur raccordé au connecteur HDMI-2 OUT.
• Lorsque « Triple moniteurs » est sélectionné pour « Sortie moniteur », la sortie vidéo du connecteur HDMI-2 OUT est la même que celle de l'entrée de format vidéo.

Période d'effacement vidéo

Vous permet de sélectionner le délai d'interruption qui se produit momentanément lorsque l'image d'entrée est basculée sur le moniteur branché sur le connecteur HDMI OUT.

Vous pouvez choisir entre les options suivantes : Long, Moyen et Court.

Fréquence

Vous permet de sélectionner une fréquence d'entrée/sortie vidéo de 50 Hz ou 60 Hz.

Remarques

• La « Fréquence » est réglée sur « 60 Hz » en usine. Notez qu'il se peut que la vidéo ne soit pas sortie ou que le menu ne soit pas affiché sur l'écran lorsque « Fréquence » est réglée sur « 50 Hz » si l'équipement connecté ne prend pas en charge la fréquence de 50 Hz.
• Vous devez redémarrer le système pour appliquer les modifications du réglage de « Fréquence ». Redémarrez le système manuellement. Si vous le modifiez avec un réglage incorrect, aucune image ne s'affiche sur l'écran après le redémarrage. Dans ce cas, sélectionnez le réglage correct pour « Fréquence » à l'aide de l'interrupteur ⏻ (alimentation) sur le système de communication et des touches de la télécommande. Lorsque le témoin du commutateur ⏻ (alimentation) du système de communication clignote puis reste allumé après le redémarrage, exécutez les étapes ci-dessous.

1 Appuyez sur l'interrupteur ⏻ (alimentation) sur le système de communication.
2 Dans les cinq secondes qui suivent l'appui sur l'interrupteur ⏻, appuyez sur les touches de la télécommande décrites ci-dessous selon la fréquence souhaitée. 60 Hz: touche VIDEO INPUT (une fois) puis touche numérique 1 (trois fois) 50 Hz: touche VIDEO INPUT (une fois) puis touche numérique 2 (trois fois)

Le réglage « Fréquence » est modifié et l'appareil s'éteint. Appuyez de nouveau sur l'interrupteur ⏻ (alimentation) de l'appareil pour remettre l'appareil sous tension.

Mode fixe DVI-I 2(PC)

Vous permet de sélectionner de limiter la taille d'écran de l'entrée d'image de l'ordinateur vers le connecteur DVI-I 2 (PC) IN à XGA lors de l'utilisation de la fonction de présentation pou envoyer des images d'ordinateur à un terminal distant. Cette fonction limite l'espace que l'image de l'ordinateur remplie sur l'écran du correspondant distant.

Activé : Limite la taille d'écran de l'entrée à XGA.

Désactivé : Ne limite pas la taille d'écran et autorise les tailles jusqu'à 1920 × 1080 pour l'image d'entrée.

Remarque

Lorsque ce réglage est modifié, l'appareil s'éteint. Appuyez de nouveau sur l'interrupteur (d'alimentation) ⏻ pour remettre l'appareil sous tension.

→ Vidéo2

Label source

vidéo

Vous permet de définir les noms des entrées vidéo sélectionnées (maxi 12 caractères).

Label source vidéo (Caméra)

Lorsque « Caméra » est sélectionné dans « Entrée vidéo ».

Label source vidéo (DVI-I 1)

Lorsque « DVI-I 1 » est sélectionné dans « Entrée vidéo ».

Label source vidéo (DVI-I 2)

Lorsque « DVI-I 2 » est sélectionné dans « Entrée vidéo ».

Label source vidéo (HDMI) (PCS-XG100/XG100S uniquement)

Lorsque « HDMI » est sélectionné dans « Entrée vidéo ».

→ Vidéo3

Lien vers le

microphone

Vous permet de choisir de relier ou non une entrée audio à l'entrée vidéo sélectionnée.

Lien vers l'entrée audio

Vous permet de commuter l'entrée audio avec l'entrée vidéo en reliant chaque entrée vidéo à un microphone ou à une autre entrée audio spécifique.

Désactivé : Commute l'entrée vidéo et le microphone audio ou une autre entrée audio séparément.

Activé : Lie la commutation de l'entrée vidéo et du microphone audio ou d'une autre entrée.

Remarque

Lorsque « Lien vers l'entrée audio » est configuré sur « Activé », « Entrée audio « Entrées audio (MIC) » et « Entrées audio (AUX) » sur la page de Configuration de base du menu Audio ne peuvent pas être sélectionnés.

Entrée vidéo

Vous permet de sélectionner l'entrée vidéo.

Caméra : Sélectionne l'image provenant de la caméra raccordée au connecteur CAMERA.

DVI-I 1 : Sélectionne l'image de l'équipement externe raccordé au connecteur DVI-I 1 IN.

DVI-I 2 : Sélectionne l'image de l'équipement externe raccordé au connecteur DVI-I 2 (PC) IN.

Entrée audio

Vous permet de sélectionner l'entrée audio qui est liée à l'entrée vidéo sélectionnée dans « Entrée vidéo » lorsque « Lien vers l'entrée audio » est configuré sur « Activé ».

MIC : Entrée des données audio provenant du microphone.

AUX : Entrée des données audio provenant de l'équipement externe.

MIC+AUX : Entrée des données audio provenant du microphone et de l'équipement externe.

USB : Sélectionne l'entrée audio d'un dispositif audio USB. Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.

USB+AUX : Sélectionne l'entrée audio d'un dispositif audio USB et d'un dispositif externe. Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.

Entrées audio (MIC)/

Entrées audio (AUX)

Vous permet de sélectionner l'entrée audio provenant du microphone et/ou d'un appareil externe lorsque « Lien vers l'entrée audio » est configuré sur « Activé ».

Pour le PCS-XG100/XG100S

Les options pouvant être sélectionnées varient en fonction du paramètre Entrée audio.

Lorsque vous sélectionnez « MIC » dans « Entrée audio », vous pouvez choisir l'une des trois options suivantes. Lorsque vous sélectionnez « AUX », vous avez le choix entre « AUDIO 1 » ou « AUDIO 2 ». Lorsque vous sélectionnez « MIC+AUX », vous avez le choix entre deux options : une entrée de microphone provenant de « MIC (A1) », « AUDIO 1 » ou « AUDIO 2 », et une entrée auxiliaire provenant de « AUDIO 1 » ou « AUDIO 2 ». Ceci ne peut pas être sélectionné avec « USB ». Lorsque vous sélectionnez « USB+AUX », vous pouvez seulement sélectionner « AUDIO 1 » ou « AUDIO 2 » pour le système AUX.

MIC (A1) : Pour utiliser le microphone PCS-A1 (fourni) connecté aux prises MIC (A1) sur le système de communication.

AUDIO 1 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 1 IN sur le système de communication.

AUDIO 2 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 2 IN sur le système de communication.

Pour le PCS-XG77/XG77S

Les options pouvant être sélectionnées varient en fonction du paramètre Entrée audio.

Lorsque vous sélectionnez « MIC » dans « Entrée audio », vous pouvez choisir l'une des trois options suivantes. Lorsque vous sélectionnez « AUX », vous avez le choix entre « AUDIO 1 » ou « AUDIO 2 ». Lorsque vous sélectionnez « MIC+AUX », vous avez le choix entre deux options : une entrée de microphone provenant de « MIC (A1) », « AUDIO 1 » ou « AUDIO 2 », et une entrée auxiliaire provenant de « AUDIO 1 » ou « AUDIO 2 ». Ceci ne peut pas être

sélectionné avec « USB ». Lorsque vous sélectionnez « USB+AUX », vous pouvez seulement sélectionner « AUDIO 1 » ou « AUDIO 2 » pour le système AUX.

MIC (A1) : Pour utiliser le microphone PCS-A1 (fourni) connecté aux prises MIC (A1) sur le système de communication.

AUDIO 1 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 1 IN sur le système de communication.

AUDIO 2 : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO 2 IN sur le système de communication.

Menu LAN

Le menu LAN permet de configurer la connexion LAN.

Pour des détails sur les réglages, consultez votre administrateur réseau.

Remarques

• Le contenu du menu LAN varie selon les réglages de « Utiliser LAN2 » du menu Interface réseau, ou du réglage « Protocole Internet » du menu Administrateur. Le numéro de page LAN après la page LAN2 varie également en fonction du nombre de paramètres de réglage.
• Les affichages et références à « LAN1 » seront simplement « LAN » sur le PCS-XG77/XG77S.

LAN

Configuration de

base : LAN1

Nom de l'hôte

Entrez le nom d'hôte (jusqu'à 30 caractères).

Mode DHCP

Vous permet de sélectionner l'activation ou non du serveur DHCP (Dynamic Host Configuration Protocol).

Automatique : L'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS sont affectés automatiquement.

Désactivé : Désactive le serveur DHCP. Dans ce cas, entrez manuellement l'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS.

Longueur de préfixe

Configurez la longueur de préfixe de l'adresse IPv6 dans une plage allant de 0 à 128.

Adresse IP

Entrez l'adresse IP.

Masque réseau

Entrez le masque de réseau.

Adresse passerelle

Entrez l'adresse de passerelle par défaut.

DNS primaire

Entrez une adresse DNS primaire.

DNS secondaire

Entrez une adresse DNS secondaire.

Mode LAN

Vous permet de sélectionner le type d'interface et le mode de communication de la connexion LAN.

Automatique : Le type d'interface et le mode de communication sont reconnus automatiquement.

1000Mbps : Connexion via 1000BASE-T.

100Mbps Duplex intégral : Connexion via 100BASE-TX en mode duplex intégral.

100Mbps Semi-duplex : Connexion via 100BASE-TX en mode semi-duplex.

10Mbps Duplex intégral : Connexion via 10BASE-T en mode duplex intégral.

10Mbps Semi-duplex : Connexion via 10BASE-T en mode semi-duplex.

Configuration de

base : LAN1 : IPv6

Remarques

- Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, l'écran de configuration de IPv6 s'affiche. Dans ce cas, configurez le mode LAN dans l'écran de configuration de IPv6.

- « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Mode DHCP

Vous permet de sélectionner l'activation ou non du serveur DHCP (Dynamic Host Configuration Protocol).

Automatique : L'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS sont affectés automatiquement.

Désactivé : Désactive le serveur DHCP. Dans ce cas, entrez manuellement l'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS.

Longueur de préfixe

Configurez la longueur de préfixe de l'adresse IPv6 dans une plage allant de 0 à 128.

Adresse IP

Entrez l'adresse IP.

Adresse passerelle

Entrez l'adresse de passerelle par défaut.

DNS primaire

Entrez une adresse DNS primaire.

DNS secondaire

Entrez une adresse DNS secondaire.

Mode LAN

Vous permet de sélectionner le type d'interface et le mode de communication de la connexion LAN.

Automatique : Le type d'interface et le mode de communication sont reconnus automatiquement.

1000Mbps : Connexion via 1000BASE-T.

100Mbps Duplex intégral : Connexion via 100BASE-TX en mode duplex intégral.

100Mbps Semi-duplex : Connexion via 100BASE-TX en mode semi-duplex.

10Mbps Duplex intégral : Connexion via 10BASE-T en mode duplex intégral.

10Mbps Semi-duplex : Connexion via 10BASE-T en mode semi-duplex.

PPPoE

PPPoE

Vous permet de sélectionner l'utilisation ou non de PPPoE pour la connexion LAN.

Désactivé : N'utilise pas PPPoE.

LAN1 : Utilise PPPoE pour la connexion LAN au moyen du connecteur (LAN1) (connecteur LAN) sur le PCS-XG77/XG77S).

LAN2 : Utilise PPPoE pour la connexion LAN au moyen du connecteur 2 ^1 (LAN2).

Remarques

• Le réglage « LAN1 » correspond au réglage « Activé » sur le PCS-XG77/XG77S.
• Le réglage « LAN2 » n'est pas disponible sur le PCS-XG77/XG77S.
• L'état d'inscription PPPoE apparaît au bas de l'écran de chaque page.

Alias utilisateur

Entrez un nom d'utilisateur lorsque vous utilisez PPPoE pour la connexion LAN.

Mot de passe

Entrez un mot de passe lorsque vous utilisez PPPoE pour la connexion LAN.

IP fixe pour PPPoE

Vous permet de sélectionner l'utilisation ou non d'une adresse IP fixe pour la connexion PPPoE.

Désactivé : N'utilise pas une adresse IP fixe pour une connexion PPPoE.

Activé : Utilise une adresse IP fixe pour une connexion PPPoE.

Adresse IP fixe pour PPPoE

Entrez une adresse IP lorsque « IP fixe pour PPPoE » est configuré sur « Activé ».

DNS

Vous permet de sélectionner l'obtention automatique des adresses de serveur DNS ou leur spécification manuelle en cas de connexion à un réseau LAN avec PPPoE.

Obtenir automatiquement : Affecte automatiquement les adresses de serveur DNS.

Spécifier : Vous permet de spécifier des adresses de serveur DNS.

DNS primaire

Entrez une adresse DNS primaire.

DNS secondaire

Entrez une adresse DNS secondaire.

Configuration NAT

Mode NAT

Vous permet de sélectionner la connexion ou non du système à un réseau local utilisant Traduction des adresses réseau (Network Address Translation (NAT)), qui permet à plusieurs ordinateurs de partager la même adresse IP sur le même réseau LAN.

Automatique : Active ou désactive le mode NAT en détectant automatiquement l'utilisation de NAT. Cette option est valide uniquement lorsque vous utilisez le routeur UPnP.

Activé : Active le mode NAT.

Désactivé: Désactive le mode NAT.

Adresse IP WAN

Entrez l'adresse IP pour le réseau WAN (Wide Area Network).

Gatekeeper

Remarques

• Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, configurez les réglages dans l'écran « Gatekeeper: IPv6 ».
• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Mode Gatekeeper

Vous permet de sélectionner l'utilisation ou non du gatekeeper pour contrôler l'accès à un réseau LAN. L'utilisation du gatekeeper vous permet de composer le numéro en utilisant le nom ou le numéro d'utilisateur mais également l'adresse IP.

Automatique : Détecte automatiquement et utilise le gatekeeper.

Activé : Active le gatekeeper.

Désactivé : Désactive le gatekeeper.

Adresse gatekeeper

Entrez l'adresse du gatekeeper utilisé lorsque « Mode Gatekeeper » est configuré sur « Activé ».

Alias utilisateur

Entrez le nom d'utilisateur (alias H.323) enregistré dans le gatekeeper.

Numéro utilisateur

Entrez le numéro d'utilisateur (numéro E.164) enregistré dans le gatekeeper.

H.460

Vous permet de sélectionner l'utilisation ou non de H.460 pour traverser les pare-feu et se connecter aux terminaux d'autres réseaux.

Activé : Active la connexion qui traverse les pare-feu standards H.460.

Désactivé : Désactive la connexion qui traverse les pare-feu.

Authentication

Sélectionnez si vous souhaitez utiliser ou non la fonction d'authentication du gatekeeper.

Activé : Utiliser la fonction d'authentication du gatekeeper.

Désactivé : Ne pas utiliser fonction d'authentication du gatekeeper.

Remarque

Lorsque la fonction d'authentification est désactivée, l'enregistrement risque de ne pas être possible sur le gatekeeper.

Nom de connexion

Lorsque « Authentication » est réglé sur « Activé », saisissez ici le nom de connexion spécifié par l'administrateur de gatekeeper.

Mot de passe

Lorsque « Authentication » est réglé sur « Activé », saisissez ici le mot de passe spécifié par l'administrateur de gatekeeper.

Gatekeeper : IPv6

Remarques

• Ceci s'affiche lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur.
• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Mode Gatekeeper

Vous permet de sélectionner l'utilisation ou non du gatekeeper pour contrôler l'accès à un réseau LAN. L'utilisation du gatekeeper vous permet de composer le numéro en utilisant le nom ou le numéro d'utilisateur mais également l'adresse IP.

Automatique : Détecte automatiquement et utilise le gatekeeper.

Activé : Active le gatekeeper.

Désactivé : Désactive le gatekeeper.

Adresse gatekeeper

Entrez l'adresse du gatekeeper utilisé lorsque « Mode Gatekeeper » est configuré sur « Activé ».

Alias utilisateur

Entrez le nom d'utilisateur (alias H.323) enregistré dans le gatekeeper.

Numéro utilisateur

Entrez le numéro d'utilisateur (numéro E.164) enregistré dans le gatekeeper.

Authentication

Sélectionnez si vous souhaitez utiliser ou non la fonction d'authentication du gatekeeper.

Activé : Utiliser la fonction d'authentication du gatekeeper.

Désactivé : Ne pas utiliser fonction d'authentification du gatekeeper.

Remarque

Lorsque la fonction d'authentification est désactivée, l'enregistrement risque de ne pas être possible sur le gatekeeper.

Nom de connexion

Lorsque « Authentication » est réglé sur « Activé », saisissez ici le nom de connexion spécifié par l'administrateur de gatekeeper.

Mot de passe

Lorsque « Authentication » est réglé sur « Activé », saisissez ici le mot de passe spécifié par l'administrateur de gatekeeper.

Numéro de port on RTP/RTCP

Q.931

Entrez le numéro de port Q.931.

H.245

Entrez le numéro de port H.245.

RTP/RTCP

Entrez le numéro de port RTP/RTCP.

Taille MTU

Entrez la taille de MTU.

SNMP

Mode SNMP

Vous permet de sélectionner l'activation ou non de l'agent SNMP (Simple Network Management Protocol).

Activé : Active l'agent SNMP.

Désactivé : Désactive l'agent SNMP.

Adresse d'interruption

Entrez l'adresse du gestionnaire SNMP d'adresse d'interruption.

Communauté

Entrez le nom de communauté géré par le gestionnaire SNMP (24 caractères maximum). « public » est entré par défaut.

Remarque

- Veillez à modifier le nom par défaut dans « Communauté » pendant l'utilisation réelle, et évitez l'utilisation de noms génériques (par ex., « public » ou « privé ») qui peuvent être facilement devinés.

Description

Entrer la description de ce terminal. Par défaut, « Dispositif de vidéoconférence » est entré et ne pas être modifié.

Emplacement

Entrez l'emplacement où est installé le terminal (30 caractères maximum).

Contact

Entrez des informations concernant l'administrateur du terminal (30 caractères maximum).

Menu QoS

Spécifie les fonctions permettant d'offrir une communication constante optimale.

Remarques

• Lorsque « Sync Lip » est réglé sur « Désactivé », dans le menu de configuration Audio, vous ne pouvez pas modifier le réglage de « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) ».
• Lorsque « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) » est réglé sur « Activé », vous ne pouvez pas régler « Sync Lip » sur « Désactivé » dans le menu de configuration Audio.
• La fonction QoS n'est pas disponible pendant les connexions SIP.

QoS QoS1

Configuration de

base

Commande de débit adaptative (ARC)

Vous permet de sélectionner si la bande passante LAN doit toujours être optimisée ou non.

Activé : Optimise toujours la bande passante LAN.

Désactivé : N'optimise pas la bande passante LAN.

Détection automatique de la bande passante

Vous permet de sélectionner l'utilisation ou non de la fonction de détection automatique de la bande passante.

Activé : Active la fonction de détection automatique de la bande passante.

Désactivé : Désactive la fonction de détection automatique de la bande passante.

Numéro du port TCP

Entrez le numéro d'interface TCP.

Numéro du port UDP

Entrez le numéro d'interface UDP.

Pour plus de détails sur les numéros de port utilisés sur le système, reportez-vous à « Liste des numéros de port utilisés sur le PCS-XG100/XG77/XG100S/XG77S » à la page 272.

Demande de renvoi de paquet(ARQ)

Vous permet de sélectionner ou non la demande de renvoi de paquet lorsque des pertes de paquet se produisent pendant la communication.

Activé : Demande le renvoi des paquets.

Désactivé : Ne demande pas le renvoi des paquets.

Durée de mise en mémoire tampon ARQ

Pour régler la durée de mise en mémoire tampon utilisée pour la « Demande de renvoi de paquet(ARQ) ».

Vous pouvez choisir entre les options suivantes : « 300 ms », « 150 ms », «

« Automatique » et « Personnalisé ».

Lorsque « Personnalisé » est sélectionné, vous pouvez spécifier n'importe quelle durée de mise en mémoire tampon.

Durée de mise en mémoire tampon ARQ

Entrez la durée de mise en mémoire tampon (de 50 ms à 999 ms) lorsque vous

sélectionnez « Personnalisé » dans « Durée de mise en mémoire tampon ARQ ».

Correction d'erreurs sans voie de retour (FEC)

Vous permet de sélectionner si les paquets reçus sont identifiés ou non avec une marque de correction d'erreur.

Activé : Identifier avec une marque de correction d'erreur.

Désactivé : Ne pas identifier avec une marque de correction d'erreur.

Automatique : Détermine automatiquement si identifier ou non avec une marque de correction d'erreur basée sur le réglage « Correction d'erreurs sans voie de retour (FEC) » du correspondant.

Remarque

Lorsque « Correction d'erreurs sans voie de retour (FEC) » est réglé sur « Activé », la bande passante maximale utilisable est limitée à 8 Mbps.

FEC redondance

Vous permet de configurer la redondance du paquet utilisé pour la Correction d'erreurs sans voie de retour (FEC).

Vous pouvez choisir entre les options suivantes: « 8 », « 4 », « 2 » et « Automatique ». Lorsque vous choisissez « 8 », « 4 » et « 2 », le débit binaire de communication peut être différent de la valeur spécifiée.

Vous permet de sélectionner ou non la transmission automatique de l'audio en double lorsque la communication audio est interrompue en fonction de l'état du réseau.

Activé : Active la fonction Transmission 30 m³, audio duplex.

Désactivé : Désactive la fonction Transmission audio duplex.

Réorganisation/

Mise en forme de trafic

Réorganisation

Vous permet de sélectionner la correction ou non de la réorganisation susceptible de

causer une perte de paquets (ordre d'arrivée invalide dans le paquet). La correction de la réorganisation permet de bénéficier d'une image et d'un son plus fluides.

Activé : Corrige la réorganisation.

Désactivé : Ne corrige pas la réorganisation.

Réorganisation de la mémoire tampon

Vous permet de sélectionner la réorganisation de la mémoire tampon. Vous pouvez choisir entre les options suivantes : « Automatique », « 1 », « 2 » et « Personnalisé ».

Réorganiser le taux de mémoire tampon

Entrez le taux de réorganisation de la mémoire tampon. Vous pouvez entrer une valeur comprise entre 1 et 5.

Mise en forme de trafic

Vous permet de sélectionner l'utilisation ou non de la mise en forme de trafic, qui règle le taux de transfert de paquet IP.

Activé : Utilise la mise en forme de trafic.

Désactivé : N'utilise pas la mise en forme de trafic.

Menu TOS

TOS TOS

TOS

Type de données TOS

Vous permet de sélectionner le type de données pour lequel vous configurez le champ TOS (Type of Service).

Vidéo : Configurez le champ TOS pour les données vidéo.

Audio : Configurez le champ TOS pour les données audio.

Données : Configurez le champ TOS pour les signaux de contrôle de la caméra, etc.

Présentation : Configurez le champ TOS pour les données de présentation DVI-I.

TOS

Vous permet de sélectionner le mode de définition du champ TOS (Type de service) dans « Type de données TOS ».

Désactivé : Ne définit pas le champ TOS.

Priorité IP : Définit le champ TOS comme Priorité IP.

DSCP : Définit le champ TOS comme le Differentiated Services Code Point (DSCP). Entrez une valeur comprise entre 0 et 63.

Priorité

Entrez la valeur Priorité IP comprise entre 0 et 7.

Faible temps d'attente

Vous permet de sélectionner si le bit Faible temps d'attente pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Faible temps d'attente pour le champ TOS.

Désactivé : Ne spécifie pas le bit Faible temps d'attente pour le champ TOS.

Bande passante élevée

Vous permet de sélectionner si le bit Bande passante élevée pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Bande passante élevée pour le champ TOS.

Désactivé : Ne spécifie pas le bit Bande passante élevée pour le champ TOS.

Fiabilité élevée

Vous permet de sélectionner si le bit Fiabilité élevée pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Fiabilité élevée pour le champ TOS.

Désactivé : Ne spécifie pas le bit Fiabilité élevée pour le champ TOS.

Coût minimal

Vous permet de sélectionner si le bit Coût minimal pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Coût minimal pour le champ TOS.

Désactivé : Ne spécifie pas le bit Coût minimal pour le champ TOS.

DSCP

Entrez la valeur DSCP. Cette option n'apparaît que lorsque « TOS » est réglé sur « D S C P ».

Menu SIP

Le menu SIP permet de raccorder un téléphone IP, etc. en utilisant le protocole SIP (Session Initiation Protocol – protocole d'initiation de session).

SIP

Configuration de

base

Mode serveur SIP

Vous permet de sélectionner si vous utilisez un serveur SIP ou non.

Activé : Active l'utilisation du serveur SIP.

Désactivé : Désactive l'utilisation du serveur SIP.

Protocole de transport

Vous permet de sélectionner le protocole à utiliser pour SIP.

TCP : Utilise le protocole TCP (Transmission Control Protocol).

UDP : Utilise le protocole UDP (User Datagram Protocol). Il s'agit du réglage usine par défaut.

Numéro de port

Entrez le numéro de port utilisé pour SIP.

Domaine SIP

Entrez le nom du domaine SIP.

Nom d'utilisateur enregistré

Entrez le nom d'utilisateur pour le terminal à enregistrer sur le serveur SIP (39 caractères alphanumériques et symboles maximum).

Mot de passe

Entrez le mot de passe pour le terminal à enregistrer sur le serveur SIP (39 caractères alphanumériques et symboles maximum).

Adresse du serveur SIP

Entrez l'adresse du serveur SIP.

Port du serveur SIP

Entrez le numéro de port utilisé pour les communications avec le serveur SIP.

Menu RNIS

Le menu RNIS permet de configurer les lignes RNIS.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

RNIS1

Configuration de

base

Pays/Région

Vous permet de sélectionner le pays ou la région où vous utilisez le système de communication.

Protocole

Vous permet de sélectionner le protocole des lignes RNIS à utiliser. Vous pouvez sélectionner RNIS local, Japon(NTT), RNIS Euro, RNIS euro (France), 5ESS(P-P), ou DMS-100, selon l'interface utilisée.

Pour les États-Unis et le Canada, reportez-vous à « Réglages SPID pour les États-Unis et le Canada » à la page 81.

RNIS2

Numéro de

téléphone

Entrez l'indicatif régional et le numéro local dans les zones de texte correspondant aux numéros de port sur l'unité RNIS. Les zones de texte correspondent aux numéros de port sur l'unité RNIS comme suit :

A1 : Port 1 sur l'unité RNIS.

A2 : Port 1 sur l'unité RNIS.

B1 : Port 2 sur l'unité RNIS.

B2 : Port 2 sur l'unité RNIS.

C1 : Port 3 sur l'unité RNIS.

C2 : Port 3 sur l'unité RNIS.

Indicatif régional

Entrez l'indicatif régional utilisé pour la ligne RNIS à utiliser. Ne saisissez pas le premier « 0 » de votre indicatif.

Numéro local

Entrez le numéro de téléphone (numéro local) de la ligne RNIS à utiliser.

Remarques

• Lorsque vous sélectionnez un champ vide et que vous appuyez sur la touche ENTER de la télécommande, le réglage du champ précédent est copié dans le champ sélectionné.
• En cas d'utilisation de l'unité RNIS PCSA-B768S, la sélection de la touche RNIS3 affiche les zones de texte D1 à F2. Remplissez les zones de texte D1 à F2 en fonction des lignes utilisées.

RNIS4

Sous-adresse

Les champs A1 à C2 (ou A1 à F2) apparaissent.

Sous-adresse

Entrez les sous-adresses pour les enregistrer. Les sous-adresses doivent être exclusivement composées de chiffres.

RNIS5

SPID

Les pages SPID (identificateur de profil de service) ne sont utilisées que pour les clients des États-Unis et du Canada.

Pour plus de détails, reportez-vous à « Réglages SPID pour les États-Unis et le Canada » à la page 81.

SPID

Les champs A1 à C2 (ou A1 à F2) apparaissent. Entrez le SPID (identificateur de profil de service).

Auto SPID

Lorsque vous sélectionnez « Auto SPID », vous pouvez configurer automatiquement l'Indicatif régional et le Numéro local sur la page Numéro de téléphone et les options SPID.

Réglages SPID pour les États-Unis et le Canada

Si vous vous connectez à un commutateur de type RNIS, vous devez configurer le SPID (Identificateur de profil de service). Si « Auto SPID » n'est pas disponible dans votre région, configurez manuellement le SPID à l'aide du menu RNIS.

1 Ouvrez la page Configuration de base du menu RNIS.

2 Entrez le code de votre pays dans la zone de texte Code de Pays/Région, en fonction du type de commutateur de réseau utilisé.

AT&T 5ESS (RNIS local), NTI DMS-100 (RNIS local) : Entrez « 1 ». AT&T 5ESS (RNIS personnalisé point à point) : Entrez « 1 * 12 ». NTI DMS-100 (RNIS personnalisé) : Entrez « 1*11 ».

3 Ouvrez la page Numéro de téléphone pour entrer le LDN (numéro de répertoire local) dans les zones de texte Numéro local.

Si vous utilisez le type de commutateur AT&T 5ESS (RNIS personnalisé point à point)

Entrez les mêmes LDN dans les zones de texte A1 et A2 (B1 et B2, C1 et C2, selon le nombre de lignes utilisées).

Si vous utilisez le type de commutateur NTI DMS-100 (RNIS local) ou NTI DMS-100 (RNIS personnalisé)

Entrez les différents LDN dans les zones de texte A1 et A2 (B1 et B2, C1 et C2, selon le nombre de lignes utilisées). Ces types de commutateur reçoivent un numéro séparé pour chaque canal.

Si vous utilisez le type de commutateur AT&T 5ESS (RNIS local)

Vous pouvez entrer dans deux canaux le même numéro ou deux numéros différents.

4 Ouvrez la page SPID (page ID) pour entrer le SPID.

En général, le SPID comporte 12 caractères, dont le LDN (numéro de répertoire local) à 7 caractères. Si vous avez entré des LDN séparés dans les zones de texte Numéro local pour chaque canal à l'étape 3, veillez à entrer les différents numéros SPID dans chacune des zones de texte A1 et A2 (B1 et B2, C1 et C22, selon le nombre de lignes utilisées).

Pour le type de commutateur AT&T 5ESS (RNIS local)

Entrez le SPID dans la zone de texte A1 seulement.

Pour les types de commutateur NTI DMS-100 (RNIS local), NTI DMS-100 (RNIS personnalisé) et AT&T 5ESS (RNIS local)

Entrez les différents numéros SPID dans les zones de texte A1 et A2.

Pour le type de commutateur AT&T 5ESS (RNIS personnalisé point à point)

Il n'est pas nécessaire de configurer le SPID, ni de renseigner les zones de texte A1 et A2 (B1 et B2, C1 et C2, selon le nombre de lignes utilisées).

5 Une fois les réglages effectués, sélectionnez « Enregistrer », puis appuyez sur la touche ENTER.

Menu Annotation

Le menu Annotation est utilisé pour la fonction d'annotation vous permettant de dessiner des lettres ou des graphiques à l'écran en utilisant la tablette à stylet.

Annotation

Annotation

Activer

Vous permet de sélectionner si la fonction d'annotation est activée ou non.

Activé : Active la fonction d'annotation.

Désactivé : Désactive la fonction d'annotation.

Couleur

Vous permet de sélectionner la couleur des lettres ou graphiques dessinés sur l'écran à l'aide d'une tablette à stylet.

Vous pouvez choisir entre les options suivantes : « Noir », « Rouge », « Bleu », « Vert », « Jaune », « Orange », « Violet et « Blanc ».

Densité de ligne

Vous permet de sélectionner la densité de la ligne dessinée sur l'écran à l'aide d'une tablette à stylet.

Vous pouvez choisir entre les options suivantes : « Epais », « Moyen » et « Peu dense ».

Menu Caméra

Caméra

Caméra

Entrée de la seconde caméra

Vous permet de sélectionner le connecteur d'entrée du système de communication sur lequel la seconde caméra sera raccordée.

DVI-I 1 : Raccorde la seconde caméra sur le connecteur DVI-I 1 IN.

DVI-I 2 : Raccorde la seconde caméra sur les prises DVI-I 2 (PC) IN.

HDMI : Raccorde la seconde caméra sur le connecteur HDMI IN.

Remarque

Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

Menu Autres

Autres1

Réglage de

l'appareil

Nom du terminal

Entrez le nom du terminal local transmis à un correspondant distant (jusqu'à 30 caractères).

Mode de veille

Vous permet de sélectionner le passage ou non du système de communication en mode de veille après une période d'inactivité définie.

Activé : Autorise le passage en mode de veille du système

Désactivé : N'autorise pas le passage en mode de veille du système.

Temps avant mise en veille

Spécifiez le temps requis d'inactivité du système avant sa mise en veille. Ce temps peut être compris entre 1 et 99 minutes.

Pour plus de détails sur le mode de veille, reportez-vous au chapitre « Mode de veille » à la page 35.

Enregistrement du dernier numéro

Vous permet de choisir d'enregistrer ou non le correspondant dans l'Annuaire lorsque la communication se termine.

Désactivé: L'enregistrement du correspondant n'a pas lieu.

Activé : Si le correspondant n'a pas encore été enregistré dans l'Annuaire, le message « Souhaitez-vous enregistrer ce participant dans la liste ? » s'affiche sur l'écran du moniteur lorsque la communication se termine. Si vous sélectionnez « OK », le menu Edition de l'annuaire s'ouvre.

Contrôle par le site distant

Lorsque « Contrôle de la caméra distante » est configuré sur « Activé » dans le menu Communication, vous pouvez temporairement rejeter la commande de contrôle de caméra envoyée par le correspondant.

Activé : Accepte la commande de contrôle de la caméra.

Désactivé : Rejette la commande de contrôle de la caméra.

Langue/Language

Vous permet de sélectionner la langue de menu et d'affichage utilisée par le système. Vous pouvez sélectionner les langues suivantes : Anglais/English, Français/French, Allemand/German, Japonais/Japanese, Espagnol/Spanish, Italien/Italian, Chinois simplifié/Chinese, Portugais/Portuguese, Chinois traditionnel/Chinese, Coréen/Korean, Néerlandais/Dutch, Suédois/Swedish, Danois/Danish, Finnois/Finnish, Polonais/Polish, Russe/Russian, Arabe/Arabic, Thaï/Thai, Norvégien/Norwegian, Turc/Turkish, Gallois/Welsh, Tchèque/Czech et Hongrois/Hungarian.

Autres2

Horloge

NTP

Vous permet de sélectionner l'obtention ou non des informations d'horloge à partir du serveur via NTP.

Activé : Obtient les informations d'horloge à partir du serveur.

Désactivé : N'obtient pas les informations d'horloge à partir du serveur.

Serveur NTP principal

Entrez l'adresse du serveur NTP principal à partir duquel obtenir les informations d'horloge.

Serveur NTP secondaire

Entrez l'adresse du serveur NTP secondaire à partir duquel obtenir les informations d'horloge.

Fuseau horaire

Vous permet de sélectionner le pays ou la région où vous utilisez le système de communication.

Mode d'affichage de l'horloge

Vous permet de sélectionner le mode d'affichage de l'horloge.

Vous pouvez choisir entre les options suivantes : « Année/mois/jour », « Mois/

jour/année », « Jour/mois/année », « Année-mois-jour » et « Jour.mois.année ».

Date

Entrez la date du jour (année/mois/jour).

Heure

Réglez l'heure actuelle.

Mise à jour de l'heure

Sélectionnez « Exécuter » et appuyez sur la touche ENTER de la télécommande pour mettre à jour le réglage de l'horloge lorsque « NTP » est réglé sur « Activé ».

Autres3

Ecrans de menu

Vous permet d'indiquer si vous souhaitez afficher les options dans les menus Outils et Configuration.

Afficher la durée des communications

Désactivé : N'affiche pas le temps écoulé ou l'heure actuelle lors de la communication.

Durée des communications : Affiche le temps écoulé lors de la communication.

Heure actuelle : Affiche l'heure actuelle lors de la communication.

Afficher le nom du terminal

Désactivé : N'affiche pas le nom des terminaux connectés.

Affichez toujours : Affiche toujours les noms des terminaux connectés.

Affichez provisoirement : Affiche momentanément les noms des terminaux connectés.

Guide

Activé : Affiche les instructions guidant l'opération.

Désactivé : N'affiche pas les instructions.

Indicateur d'affichage

Activé : Affiche les témoins qui apparaissent lors de la communication (tels que ceux pour la présentation ou le contrôle de la caméra).

Désactivé : N'affiche pas les témoins lors de la communication.

Remarque

Le témoin de Micro désactivé est toujours affiché lors de la communication, quel que soit son réglage.

Affichage du mode de communication

Activé : Affiche le mode de communication lorsque le système est connecté au site distant.

Désactivé : N'affiche pas le mode de communication lorsque le système est connecté au site distant.

Afficher clavier des touches programmables

Activé : Affiche le clavier à l'écran.

Désactivé : N'affiche pas le clavier à l'écran.

Pour plus de détails sur le clavier à l'écran, reportez-vous à « Saisie de caractères à l'aide du clavier à l'écran » à la page 52.

Transparence du menu

Vous permet de sélectionner le degré de transparence de l'affichage du menu superposé à l'image d'arrière-plan. Vous pouvez choisir entre les options suivantes : « Haute », « Moyenne » et « Faible ».

Autres4

Touches

fonctions durant la communication

Vous permet d'affecter des fonctions à chacune des touches F1 à F4 (fonction) sur la télécommande.

Remarques

• Vous ne pouvez pas régler les « Touches fonctions durant la communication » pendant la communication. Réglez cette option avant le démarrage de la communication.
• Lorsque « Indicateur » est réglé sur « Désactivé » dans le menu Outils (page 156) et si une fonction est activée/désactivée ou un réglage est configuré en appuyant sur le bouton d'une fonction pendant la communication, les témoins correspondants ne seront pas affichés.

- Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

F1

Vous permet de sélectionner la fonction exécutée quand vous appuyez sur la touche F1.

Distant/Local : Permet de basculer entre la caméra locale et la caméra distante.

Caméra : Bascule entre l'image du site local et l'image de la caméra.

HDMI : Bascule entre l'image du site local et l'image du dispositif connecté au connecteur HDMI IN.

DVI-I 1 : Bascule entre l'image du site local et l'image du dispositif connecté au connecteur DVI-I 1 IN.

DVI-I 2 : Bascule entre l'image du site local et l'image du dispositif connecté au connecteur DVI-I 2 (PC) IN.

Sélection de l'entrée audio : Bascule le réglage d'entrée audio. Ce réglage permet d'effectuer la même fonction que celle de modification du réglage « Entrée audio » dans le menu de configuration audio.

En commençant avec l'option configurée dans le réglage « Entrée audio », chaque pression sur la touche fait basculer l'entrée audio dans l'ordre des options de la liste déroulante « Entrée audio ».

Remarque

Les réglages des entrées audio qui sont modifiés via la touche de fonction ne s'appliqueront que pendant la durée de la conférence. Le réglage « Entrée audio » réel ne sera pas modifié.

Pour plus de détails sur le réglage « Entrée audio », reportez-vous à « Entrée audio » à la page 66.

Lorsque « Lien vers l'entrée audio » est réglé sur « Activé » dans le menu de configuration vidéo, cette fonction fonctionne comme pour la modification du réglage « Entrée audio » du menu de configuration vidéo. (Le réglage « Entrée audio » réel dans le menu de configuration vidéo ne peut pas être modifié pendant une conférence.)

Pour plus de détails, reportez-vous à « Lien vers l'entrée audio » à la page 72.

Démarrage/Arrêt de l'enregistrement : Démarre ou arrête l'enregistrement à chaque pression.

Aucune action : N'attribue aucune action à la touche.

Remarque

Même si « F1 » est réglé sur une autre option que « Distant/Local », « F1 » est fixé à « Distant/Local » lorsque le menu Entrée vidéo ou Disposition s'affiche à l'écran. Dans quelques autres cas, la fonction des touches F1 à F4 peut être fixée indépendamment du réglage pour des commodités pratiques, les fonctions de la touche sont alors indiquées dans l'affichage des instructions.

F2

Vous permet de sélectionner la fonction exécutée quand vous appuyez sur la touche F2.

Les éléments sélectionnables sont identiques à ceux pour « F 1 » .

F3

Vous permet de sélectionner la fonction exécutée quand vous appuyez sur la touche F3.

Les éléments sélectionnables sont identiques à ceux pour « F 1 » .

F4

Vous permet de sélectionner la fonction exécutée quand vous appuyez sur la touche F4.

Les éléments sélectionnables sont identiques à ceux pour « F 1 » .

Menu Menu d'accueil

Menu d'accueil 1

Menu d'accueil 1

Vous permet de sélectionner les options à afficher ou à masquer dans le menu Accueil.

Remarque

Certaines options peuvent ne pas être configurées en cours de communication.

Affichage de l'horloge

Activé : Permet l'affichage de l'heure actuelle dans le menu Accueil.

Désactivé : N'affiche pas l'heure actuelle.

Nom du terminal local

Activé : Affiche le nom du terminal local dans le menu Accueil.

Désactivé : N'affiche pas le nom du terminal local.

Affichage numéro

Vous permet de sélectionner l'identification du système local telle que l'adresse IP ou le nom de l'utilisateur, afin de l'afficher dans le menu Accueil.

SIP : Nom d'utilisateur : Affiche le nom d'utilisateur enregistré dans le serveur SIP.

SIP : Adresse : Affiche l'adresse SIP.

GK : Alias utilisateur : Affiche le nom d'utilisateur enregistré dans le gatekeeper lorsque vous utilisez ce dernier.

GK : Numéro utilisateur : Affiche le numéro d'utilisateur enregistré dans le gatekeeper lorsque vous utilisez ce dernier.

NAT : Adresse : Affiche l'adresse NAT lorsque vous connectez le système à un réseau utilisant le mode NAT.

Adresse IP : Affiche l'adresse IP.

Aucun affichage : N'affiche aucune d'identification, comme l'adresse IP ou le nom d'utilisateur, pour le système.

Etat de la borne

Activé : Affiche l'état de la borne locale dans le menu Accueil.

Désactivé : N'affiche pas l'état de la borne locale.

Messages d'avertissement

Activé : Affiche un message d'avertissement dans le menu Accueil en cas d'anomalie.

Désactivé : N'affiche pas de message d'avertissement.

Menu d'accueil2

Menu d'accueil 2

Vous permet d'indiquer si vous souhaitez ou non afficher les boutons du menu dans le menu Accueil.

Affichage de la touche Connecter

Sélectionnez les boutons de connexion à afficher dans le menu Accueil.

Simple : Affiche la touche « Connector » seulement.

Individual : Permet de sélectionner l'affichage de « Annuaire », « Historique » ou « Appel détaillé » en fonction du réglage de chaque bouton.

Désactivé : N'affiche pas les boutons de connexion.

Bouton Annuaire

Activé : Affiche « Annuaire ».

Désactivé : N'affiche pas « Annuaire ».

Bouton Historique

Activé : Affiche « Historique ».

Désactivé : N'affiche pas « Historique ».

Bouton Appel détaillé

Activé : Affiche « Appel détaillé ».

Désactivé : N'affiche pas « Appel détaillé ».

Bouton Caméra

Activé : Affiche « Caméra ».

Désactivé : N'affiche pas « Caméra ».

Bouton Outils

Désactivé : N'affiche pas « Outils ».

Activé : Affiche « Outils ».

Composition à touche unique

Activé : Affiche les touches de numérotation à touche unique.

Désactivé : N'affiche pas les touches de numérotation à touche unique.

Composition directe

Désactivé : N'affiche pas « Émission d'appel » et la zone de texte pour la composition directe.

Activé : Affiche « Émission d'appel » et la zone de texte pour la composition directe.

Menu d'accueil3

Menu d'accueil 3

Vous permet d'indiquer si vous souhaitez ou non afficher les indicateurs (information d'état) dans le menu Accueil.

Affichage de l'entrée vidéo

Activé : Affiche le nom de l'entrée vidéo actuelle.

Désactivé : N'affiche pas le nom de l'entrée vidéo actuelle.

Affichage de l'entrée audio

Activé : Affiche l'entrée audio actuelle.

Désactivé : N'affiche pas l'entrée audio actuelle.

Compteur du niveau audio

Activé : Affiche le niveau d'entrée audio actuel.

Désactivé : N'affiche pas le niveau d'entrée audio actuel.

Volume

Activé : Affiche le volumètre pendant une durée définie lors du réglage du volume.

Désactivé : N'affiche pas le volumètre.

Etat LAN

Activé : Affiche l'état actuel de la connexion LAN.

Désactivé : N'affiche pas l'état actuel de la connexion LAN.

Etat RNIS

Activé : Affiche le port de l'unité RNIS actuellement utilisée.

Désactivé : N'affiche pas le port de l'unité RNIS actuellement utilisée.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Menu Administrateur

Le menu Administrateur est utilisé pour les administrateurs système.

Administrateur1

Mot de passe

En enregistrant le mot de passe dans ce menu, vous pouvez restreindre l'accès utilisateur à partir du système ou de la page Web aux menus de configuration ou les annuaires et empêcher leur modification.

Remarque

Si aucun mot de passe n'est activé, tout le monde peut accéder au système en utilisant son nom d'utilisateur respectif. Assurez-vous de configurer tous les mots de passe, afin d'empêcher les tiers non autorisés sur le réseau d'accéder au système.

Pour les détails sur quand chaque mot de passe est utilisé pour l'autorisation dans la page Web, reportez-vous au « Chapitre 7 : Fonction de contrôle Web ».

Mot de passe administrateur

Utilisez jusqu'à 39 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé par l'administrateur du système.

Lorsque vous enregistrez un mot de passe administrateur, une invite de mot de passe apparaît lorsque vous accédez au menu de configuration administrateur. De plus, le mot de passe administrateur peut être utilisé comme mot de passe principal si plusieurs mots de passe sont enregistrés. Par exemple, si Mot de passe de modification de l'Annuaire, Enregistrer les réglages de Mot de passe et Mot de passe administrateur sont enregistrés, le mot de passe administrateur peut être utilisé pour modifier l'annuaire et les réglages.

Remarques

- Après la saisie du mot de passe administrateur pour modifier les réglages ou les annuaires, la modification est activée sans saisie de mot de passe à moins de commuter sur un autre écran du menu de configuration ou de l'écran Annuaire. De plus, la modification est activée sans saisie de mot de passe pendant environ 2 minutes après le retour au menu Home à partir du menu de configuration ou de l'Annuaire. La même chose s'applique

lorsque vous accédez au menu de configuration administrateur.

• L'inscription seulement du mot de passe Administrateur ne permet pas la protection par mot de passe contre la modification des réglages et de l'Annuaire. Inscrivez toujours le mot de passe de modification de l'Annuaire et Enregistrer les réglages de mot de passe en plus du mot de passe administrateur.
• Notez que l'enregistrement d'autres mots de passe en laissant le mot de passe administrateur vide permet la modification et la connexion sans saisie de mot de passe à partir de la page Web.
• Conservez par écrit le mot de passe administrateur. Si vous oubliez le mot de passe administrateur, consultez votre revendeur Sony. Dans ce cas, la mémoire du système de communication est initialisée avant le dépannage et les données contenues dans les listes Annuaire et Historique, ainsi que les données relatives aux divers réglages, sont effacées.

Mot de passe de modification de l'Annuaire

Utilisez jusqu'à 39 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé pour les modifications de l'Annuaire.

Remarque

Après la saisie du mot de passe de modification de l'Annuaire, la modification de l'annuaire est activée sans saisie de mot passe de nouveau, à moins de commuter sur un autre écran de l'Annuaire. De plus, la modification est activée sans saisie de mot de passe pendant environ 2 minutes après le retour au menu Home à partir de l'Annuaire.

Enregistrer les réglages de mot de passe

Utilisez jusqu'à 39 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé pour enregistrer les réglages.

Remarque

Après la saisie du mot de passe Enregistrer les réglages de mot de passe, la modification des réglages est activée sans saisie de mot de passe de nouveau, à moins de commuter sur un autre écran du menu configuration. De plus, la modification est activée sans saisie de mot de passe pendant environ 2 minutes après le retour au menu Home à partir du menu de configuration.

Mot de passe accès à distance

Utilisez jusqu'à 39 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé pour l'accès à la page Web.

Administrateur2

Définir Mot de

passe 1

Vous permet d'indiquer si vous souhaitez que « Enregistrer les réglages de mot de passe » s'affiche lors de la sauvegarde de chaque réglage.

Interface réseau

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Interface réseau.
Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Interface réseau.

Émission d'appel

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Émission d'appel.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Émission d'appel.

Réception d'appel

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Réception d'appel.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Réception d'appel.

Multipoint

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Multipoint.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Multipoint.

Mode IP

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Mode IP.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Mode IP.

Mode SIP

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Mode SIP.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Mode SIP.

Mode RNIS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Mode RNIS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Mode RNIS.

Administrateur3

Définir Mot de

passe 2

Audio

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Audio.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Audio.

Vidéo

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Vidéo.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Vidéo.

LAN

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages LAN.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages LAN.

QoS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages QoS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages QoS.

TOS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages TOS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages TOS.

SIP

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages SIP.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages SIP.

RNIS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages RNIS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages RNIS.

Administrateur4

Définir Mot de

passe 3

Autres

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Autres.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Autres.

Menu d'accueil

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Menu d'accueil.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Menu d'accueil.

Administrateur

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Administrateur.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Administrateur.

Annotation

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Annotation.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Annotation.

Caméra

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Caméra.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Caméra.

Cryptage

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Cryptage.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Cryptage.

Annuaire partagé

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Annuaire partagé.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Annuaire partagé.

Administrateur5

Enregistrement

Enregistrement

Vous permet d'activer ou non l'enregistrement de données vidéo et audio sur un dispositif de stockage USB.

Activez : Permet l'enregistrement.

Désactivez : Ne permet pas l'enregistrement.

Vidéo

Permet de sélectionner un débit binaire.

512Kbps : Enregistre la vidéo à 512 Kbps.

1Mbps : Enregistre la vidéo à 1 Mbps.

Administrateur6

Autorisation

d'accès

Remarque

Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder au système. Lorsque vous réglez « Monitoring Web », « Accès Web », « Accès Telnet », ou « Accès SSH » sur « Activé », l'écran de confirmation suivant s'affichera.

Lorsque les fonctions permettant l'accès externe à l'appareil sont activées, l'appareil est accessible par les tiers non autorisés sur le réseau. Par conséquent, assurez-vous de configurer tous les mots de passe, dans ce cas, dans la page Mot de passe du menu de configuration Administrateur.

Acceptor

Annuler

Pour confirmer la modification du réglage, sélectionnez « Accepter » et configurez tous les mots de passe sur la page Mot de passe (reportez-vous à la page 87) du menu de configuration Administrateur. Le réglage ne sera pas modifié si vous sélectionnez « Annuler ».

Monitoring Web

Vous permet d'autoriser la surveillance de l'état des communications par le biais d'un navigateur Web (mise à jour automatique des images JPEG).

Activé : Permet la surveillance via un navigateur Web.

Désactivé : Ne permet pas la surveillance via un navigateur Web.

Accès Web

Vous permet de choisir d'autoriser ou non l'accès au système de communication via un navigateur web.

Activé : Permet l'accès via un navigateur Web.

Désactivé : Interdit l'accès via un navigateur Web.

Accès Telnet

Vous permet de choisir d'autoriser ou non l'accès au système de communication via Telnet.

Activé : Permet l'accès via Telnet.

Désactivé : Interdit l'accès via Telnet.

Accès SSH

Vous permet de choisir d'autoriser ou non l'accès au système de communication via SSH (Secure Shell).

Activé : Permet l'accès via SSH.

Désactivé : Interdit l'accès via SSH.

Administrateur7

Autres

Utiliser l'historique

Vous permet de choisir d'afficher ou non les listes d'historique pour la numérotation, etc.

Activé : Affiche les listes d'historique.

Désactivé : N'affiche pas les listes d'historique.

Sauver la configuration

Enregistre les données pour chaque réglage sur dispositif de stockage USB. Les données de chaque réglage enregistrées sur le dispositif de stockage USB sont écrasées.

Remarque

Les données d'Annuaire et d'Historique ne sont pas enregistrées.

Charger la configuration

Charge les données de chaque réglage à partir d'un dispositif de stockage USB. Les données de chaque réglage enregistrées sur le système sont écrasées.

Remarque

Lors de l'enregistrement et du chargement des paramètres, assurez-vous que la version du système à partir de laquelle les données ont été enregistrées à l'origine est la même que la version du système local. Si ce n'est pas le cas, les données risquent de ne pas être reconnues.

Lancer la configuration

Réinitialisez tous les réglages aux réglages usine par défaut.

L'unité redémarre automatiquement une fois cette action terminée.

Remarques

- Après l'initialisation, tous les mots de passe (y compris le mot de passe administrateur), les adresses IP fixes et les autres réglages seront supprimés. Veillez à sauvegarder les réglages importants en utilisant « Sauver la configuration » au préalable.

- Lorsque l'unité redémarre après l'initialisation, l'assistant de configuration initiale apparaît.

Pour plus de détails sur l'assistant de configuration initiale, consultez « Réglage du système immédiatement après l'installation — Assistant de configuration initiale » à la page 38.

AMX Device Discovery

Vous permet de choisir d'exporter ou non les informations AMX Device Discovery sur le réseau.

Désactivé : Désactive cette fonction.

Activé : Active cette fonction.

Lorsque le système AMX est connecté au système de communication via une connexion en série, les informations AMX Device Discovery sont émises par cette connexion en série.

Les systèmes AMX sont des dispositifs de contrôle externe qui servent à contrôler le système de communication. Lorsque le système AMX reçoit les informations Device Discovery du système de communication, le système passe automatiquement sous le contrôle du système AMX.

HOP

Saisissez un nombre entre 0 et 255 comme HOP pour l'Afficher le nom du terminal.

Restauration Automatique

Vous permet de choisir d'activer automatiquement ou non le système de communication en cas de coupure puis de rétablissement de l'alimentation électrique.

Activé : Active la fonction Restauration Automatique.

Désactivé : Désactive la fonction Restauration Automatique.

Protocole Internet

IPv4 : Utilise le protocole IPv4 (Internet protocol version 4) qui est largement utilisé.

IPv6 : Utilise le protocole IPv6 (Internet protocol version 6) de la prochaine génération.

IPv4/IPv6 : Utilise IPv4 et IPv6.

Remarques

• Le réglage du « Protocole Internet » est commun aux connecteurs LAN1 et LAN2.
• Lorsque « Protocole Internet » est réglé sur « IPv6 » ou « IPv4/IPv6 », certaines des fonctions de ce système sont restreintes et certains menus Administrateur ne sont pas affichés.
• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Pour plus de détails, voir « Limitations pour l'utilisation du protocole IPv6 » à la page 100.

Administrateur8

Annuaire

Sauver l'annuaire

Vous permet d'enregistrer les données de l'Annuaire dans un dispositif de stockage USB. Les données déjà enregistrées sur le dispositif de stockage USB sont écrasées.

Charger l'annuaire

Vous permet de charger des données dans l'Annuaire à partir d'un dispositif de stockage USB. Les données déjà présentes dans l'Annuaire sont alors écrasées.

Remarque

Lors du chargement des données de l'Annuaire, assurez-vous que la version du système à partir de laquelle les données ont été enregistrées à l'origine est la même que la version du système local. Si ce n'est pas le cas, les données risquent de ne pas être reconnues.

Effacer l'annuaire

Vous permet de supprimer un Annuaire du système.

Composition automatique

Vous permet de choisir de composer automatiquement ou non un correspondant spécifié dans l'Annuaire personnel créé dans un dispositif de stockage USB, lorsque ce dernier est inséré.

Activé : Active la fonction Composition automatique.

Désactivé : Désactive la fonction Composition automatique.

Pour plus de détails, reportez-vous à « Appel automatique d'un correspondant spécifié de l'Annuaire personnel » à la page 135.

Créer un annuaire personnel

Vous permet de créer un dossier et un fichier vides pour un Annuaire personnel dans un dispositif de stockage USB inséré dans le système.

Pour plus de détails, reportez-vous à « Création d'un Annuaire personnel » à la page 134.

Supprimer l'annuaire personnel

Vous permet de supprimer l'Annuaire personnel d'un dispositif de stockage USB.

Copier dans l'annuaire personnel

Vous permet de copier le contenu complet de l'Annuaire sur un Annuaire personnel enregistré dans un dispositif de stockage USB inséré dans le système.

Administrateur9

Écran de l'Option

Logicielle

Vous permet de saisir la clé du logiciel en option que vous voulez ajouter dans les cases d'entrée 1 à 8 de « Option logicielle ».

Pour les détails sur l'ajout de logiciel en option,, reportez-vous à « Ajout d'un logiciel en option » à la page 193.

Menu Cryptage

Le menu Cryptage permet de se connecter à un correspondant distant à l'aide d'une fonction de cryptage.

La fonction de cryptage permet une connexion dans la plus stricte confidentialité.

Pour plus de détails sur une connexion cryptée, reportez-vous au Chapitre 5.

Remarque

Lorsqu'une connexion cryptée est établie, la bande passante maximale utilisable est limitée à 6 Mbps.

Cryptage

Cryptage

Mode Cryptage

Vous pouvez sélectionner l'utilisation ou non de la fonction de cryptage.

Désactivé: Désactive l'utilisation de la fonction de cryptage.

Priorité connexion : Pour une connexion avec la fonction de cryptage à un correspondant avec connexion cryptée standard activée. Pour une connexion avec la fonction de cryptage à un correspondant avec connexion cryptée standard désactivée ou avec la fonction de cryptage désactivée.

Priorité cryptage : Pour une connexion à un correspondant avec connexion cryptée standard activée.

Menu Annuaire partagé

Ce menu permet de configurer les réglages en cas d'utilisation de l'Annuaire partagé situé sur le serveur.

Pour plus de détails sur le menu Annuaire partagé, reportez-vous à « Utilisation de l'Annuaire partagé » à la page 136.

Annuaire partagé

inuaire partage

Mode SPB

Sélectionne l'utilisation ou non du serveur gérant l'Annuaire partagé.

Activé : Active l'utilisation du serveur gérant l'Annuaire partagé.

Désactivé : Désactive l'utilisation du serveur gérant l'Annuaire partagé.

Adresse serveur SPB

Entrez l'adresse IP du serveur gérant l'Annuaire partagé.

Mot de passe du serveur SPB

Entrez le mot de passe du serveur gérant l'Annuaire partagé.

Affichage de l'Etat de la machine

Le menu Etat de la machine permet l'affichage des versions, du mode de communication, de la qualité de connexion de ligne, etc. du système de communication et des équipements connectés.

Affichage du menu Etat de la machine

1 Appuyez sur la touche TOOLS de la télécommande ou utilisez la touche ↑, ↓, ◀ ou ➤ pour sélectionner « Outils », puis appuyez sur la touche ENTER. Le menu Outils s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Etat de la machine », puis appuyez sur la touche ENTER. Le menu Etat de la machine s'affiche.

Ecrans d'information activés pour affichage dans le menu Etat de la machine

Informations machine (reportez-vous à la page 96) Etat des périphériques (reportez-vous à la page 96) Etat du mode de communication (reportez-vous à la page 97) Statut des lignes LAN (reportez-vous à la page 97) Vérification de l'acheminement des données (reportez-vous à la page 98)

3 Utilisez la touche , , ou de la télécommande pour sélectionner les informations à afficher, puis appuyez sur la touche ENTER. L'affichage sélectionné apparaît.

Informations machine

Le menu Informations machine affiche les versions du système de communication visuel HD et de l'équipement connecté pour une utilisation exclusive, les versions de logiciel installées, etc.

Version Hote

Affiche la version de logiciel du système de communication visuel HD.

Option Logicielle

Affiche le logiciel en option installé.

Option I/F

Affiche l'équipement en option connecté.

Aucun : Aucun équipement optionnel n'est connecté.

RNIS (B768) : L'unité RNIS PCSA-B768S est connectée.

RNIS (B384) : L'unité RNIS PCSA-B384S est connectée.

Tablette : Une tablette à stylet permettant d'utiliser la fonction d'annotation est connectée.

Nom d'Hote

Affiche le nom de l'hôte.

Adresse IP

Affiche l'adresse IP du connecteur LAN1 (LAN sur le PCS-XG77/XG77S).

Remarques

• Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, les deux adresses IPv4 et IPv6 IP sont affichées.
• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Adresse IP (LAN2) (PCS-XG100/XG100S uniquement)

Affiche l'adresse IP du connecteur LAN2.

Adresse MAC

Affiche l'adresse MAC du connecteur LAN1 (LAN sur le PCS-XG77/XG77S).

Adresse MAC (LAN2) (PCS-XG100/XG100S uniquement)

Affiche l'adresse MAC du connecteur LAN2.

Numéro de série

Affiche le numéro de série.

Version de la machine

Sélectionnez « Suivant » dans le menu Informations machine pour afficher la version du codec, etc.

Etat des périphériques

Entrée vidéo

Affiche le nom de l'entrée vidéo.

Entrée audio (MIC)

Affiche le nom du microphone.

Entrée audio (AUX)

Affiche le nom de l'entrée audio externe.

Sortie vidéo

Affiche la résolution et la fréquence configurées.

Sortie audio

Affiche la sortie audio configurée.

Mode LAN (LAN1)

Affiche le Mode LAN pour le connecteur LAN1 (LAN sur le PCS-XG77/XG77S).

Mode LAN (LAN2) (PCS-XG100/XG100S uniquement)

Affiche le Mode LAN pour le connecteur LAN2.

Gatekeeper

Affiche l'état d'enregistrement sur le gatekeeper avec les messages suivants : Gatekeeper : Gatekeeper requis, Gatekeeper confirmé, Gatekeeper rejeté, Inscription demandée, Inscription réussie, Echec de l'inscription, Inscription rejetée, Temporisation inscription, désinscription requise et Désinscription confirmée.

Première caméra

Affiche le nom de la première caméra.

Seconde caméra

Affiche le nom de la deuxième caméra.

Etat du mode de communication

Le menu Etat du mode de communication affiche l'état actuel de la communication lorsque la communication est en cours, et l'état des communications précédentes lorsque aucune communication n'est en cours.

L'état des lignes RNIS, le Statut des lignes LAN ou l'état de la connexion LAN sont également affichés selon l'interface de réseau utilisée.

Etat du mode de communication

L'état actuel de la communication va s'afficher. Lorsque deux points ou plus sont connectés au système, sélectionnez « Suivant » dans la partie inférieure de la page pour afficher la page suivante. Pour les éléments décrits avec « (Encode) » et « (Decode) », les descriptions sous « (Encode) » indiquent l'état du réglage du système local et celles situées sous « (Decode) » l'état à la réception.

Nom du terminal distant

Affiche le nom du terminal d'un correspondant.

Adresse distante

Affiche l'adresse d'un correspondant.

Audio Mode

Affiche le format de codage audio actuel.

Video Mode

Affiche le format de codage vidéo actuel. « H.264 HP » apparaît pendant la communication H.264 avec le profil High et « H.264 » pendant la communication H.264 avec le profil Baseline.

Remarque

Les formats de codage audio et vidéo utilisés pour la communication avec un correspondant peuvent être différents des réglages effectués dans ce menu selon l'état du système du site distant.

Frame Rate

Affiche le débit maximal d'images animées.

Rate

Affiche en temps réel le nombre de lignes connectées, ainsi que leur débit.

Interface réseau

Affiche l'interface réseau utilisée.

Camera Control

Indique si l'appareil est prêt ou non à utiliser les deux caméras.

H239

Indique si l'appareil est prêt ou non à utiliser le mode de présentation H.239.

Vérifier code

Affiche le code de contrôle de cryptage.

Statut des lignes LAN

L'état des lignes LAN sera affiché sur une page pour chaque point connecté au système. Le point connecté est affiché dans le coin supérieur gauche de chaque page. La sélection de « Suivant » dans la partie inférieure de la page affiche la page suivante.

Débit binaire - Codage

Affichage par catégorie (audio, vidéo et H.239 (présentation)) des taux de transfert pour l'envoi de données.

Débit binaire - Décodage

Affichage par catégorie (audio, vidéo et H.239 (présentation)) des taux de transfert pour la réception de données.

Nombre de paquets perdus

Affichage par catégorie (audio, vidéo et H.239 (présentation)) du nombre de paquets perdus pendant le transfert sur le réseau.

Nombre de paquets récupérés

Affichage par catégorie (audio, vidéo et H.239 (présentation)) du nombre de paquets perdus puis récupérés avec la fonction QoS du système.

Nombre de paquets reçus

Affichage par catégorie (audio, vidéo et H.239 (présentation)) du nombre de paquets reçus pendant la communication.

Vérification de l'acheminement des données

Le menu Vérification de l'acheminement des données permet de vérifier l'acheminement du réseau et affiche les résultats du contrôle. Vous pouvez démarrer le contrôle d'acheminement du réseau en sélectionnant « Démarrage de la mesure » dans la partie inférieure du menu.

Pour plus de détails, « À propos de la Vérification de l'acheminement des données » à la page 110.

Adresse IP du site distant

Entrez l'adresse IP du terminal distant que vous souhaitez vérifier.

Interface réseau

LAN1 : Pour effectuer le contrôle d'acheminement pour le réseau branché sur le connecteur 📁(connecteur 📁) sur le PCS-XG77/XG77S).

LAN2 : Pour effectuer le contrôle d'acheminement pour le réseau branché sur le connecteur

Remarque

Le réglage « LAN2 » n'est pas disponible sur le PCS-XG77/XG77S.

Gateway

Affiche les résultats du contrôle de la passerelle par défaut.

ping

Affiche les résultats du contrôle de capacité d'atteinte, perte de paquets, temps de

transmission aller-retour et H.323 (disponibilité de la communication H.323).

traceroute

Affiche des résultats du contrôle du HOP (nombre de routeurs traversés pour atteindre le site distant) et RTT total.

Démarrage de la mesure

Sélectionnez ce bouton pour démarrer un contrôle d'acheminement du réseau.

Previous

Sélectionnez ce bouton pour restaurer le menu Etat de la machine.

Limitations pour l'utilisation du connecteur LAN2 (PCS-XG100/XG100S uniquement)

Lorsque vous utilisez deux connexions LAN, utilisez le connecteur (LAN1) pour vous connecter à un réseau privé dans votre entreprise et le connecteur (LAN2) pour vous connecter à Internet ou à des emplacements à l'extérieur de votre entreprise.

Les fonctions suivantes du système sont limitées lorsque vous utilisez le connecteur 2 (LAN2).

Remarques

- Lorsque vous connectez le système à Internet ou à des emplacements à l'extérieur de votre entreprise, configurez les réglages suivants.

- Si vous utilisez uniquement le connecteur 1 (LAN1), réglez « Accès Web », « Accès Telnet » et « Accès SSH » sur « Désactivé » dans la page Autorisation d'accès (page 90) du menu Administrateur.

- Si vous utilisez les deux connecteurs 1 (LAN1) et LAN2), utilisez le connecteur LAN2) pour vous connecter à Internet ou à des emplacements situés à l'extérieur.

- Le connecteur 2(LAN2) ne peut pas être utilisé seul.

Fonctions inutilisables avec le connecteur LAN2

• Mode NAT
• Gatekeeper
• Mode SNMP
• SIP
  • N T P
• Annuaire partagé
  • AMX Device Discovery
  • H . 4 6 0
  • DNS
  • IPv 6

- Accès Web, Accès Telnet, Accès SSH

Fonctions utilisables avec le connecteur LAN1 ou LAN2

- PPPoE

Fonctions à utiliser individuellement avec le connecteur LAN1 ou LAN2

• Mode DHCP
• Adresse IP
• Masque réseau
• Adresse passerelle
• Mode LAN

Fonctions à utiliser généralement avec le connecteur LAN1 ou LAN2

• Numéro de port utilisé (TCP, UDP)
  • Q o S
  • TOS
• Réponse automatique
• Rejeter la réponse

Remarque

Ne définissez pas le même sous-réseau pour les connexions LAN1 et LAN2.

Limitations pour l'utilisation du protocole IPv6

Les fonctions du système sont restreintes comme suit lors de l'utilisation du Protocole Internet IPv6 ou des deux Protocoles Internet IPv4/IPv6.

Remarque

« IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

Fonctions utilisables avec le protocole IPv6

• Mode SNMP *
  • NTP
• Annuaire partagé*
  • T O S *
• Vérification de l'acheminement des données*
• AMX Device Discovery*
  • LAN2
  • PPPoE
  • NAT
• SIP

* Utilisable avec IPv4 lors de l'utilisation de IPv4 et IPv6.

Définition des configurations réseau

Cette section décrit comment définir les configurations réseau à utiliser avec plusieurs réseaux.

Pour plus de détails sur le menu LAN, reportez-vous à « Menu LAN » (page 73).

Pour plus de détails sur les configurations, consultez l'administrateur système.

Connexion LAN par DHCP (LAN1/LAN2)

Exemple de configuration

LAN (A) LAN (B)

Serveur DHCP 1

Configurez « Mode DHCP » sur « Automatique » sur la page Configuration de base du menu LAN.

Le réglage a été configuré correctement si l'adresse IP apparaît dans le menu Accueil.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexion LAN par un routeur (LAN1/LAN2)

Exemple de configuration

Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

Le réglage a été configuré correctement si l'adresse IP correcte apparaît dans le menu Accueil.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexion LAN par un gatekeeper (LAN1 seulement)

Exemple de configuration

1 Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

2 Configurez « Mode Gatekeeper » sur « Activé » sur la page Gatekeeper du menu LAN et entrez les valeurs appropriées pour « Adresse gatekeeper », « Alias utilisateur » et « Numéro utilisateur ». Lorsque « Authentication » est réglé sur « Activé », saisissez le « Nom de connexion » et le « Mot de passe » spécifiés par l'administrateur de gatekeeper.

L'adresse IP enregistrée est affichée dans le menu Accueil.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez le nom ou le numéro d'utilisateur défini par le correspondant distant et appelez.

Connexion LAN par NAT (LAN1 seulement)

La connexion via NAT permet de partager une adresse IP entre plusieurs ordinateurs sur le même réseau LAN. Cette section décrit comment configurer une communication visuelle dans des environnements NAT et IP globaux.

Exemple de configuration

1 Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

2 Configurez « Mode NAT » sur « Activé » sur la page Configuration NAT du menu LAN et entrez l'adresse IP appropriée dans « Adresse IP WAN ».

Le réglage a été configuré correctement si l'adresse IP WAN correcte apparaît dans le menu Accueil.

Pour afficher l'adresse NAT dans le menu Accueil, vous devez configurer « Affichage numéro » sur « NAT : Adresse » sur la page Menu d'accueil 1 du menu Menu d'accueil (page 86).

3 Les correspondants doivent configurer la page Configuration de base dans le menu LAN de la même façon.

Remarque

Les correspondants n'ont pas besoin de configurer les réglages de la page Configuration NAT dans le menu LAN car ils ne sont pas dans un environnement NAT.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Remarque

Lorsque vous utilisez le terminal dans l'environnement NAT, vous pouvez vous connecter à un correspondant (IP globale) mais pour qu'un correspondant se connecte à vous, vous devez configurer vos réglages de routeur. Pour plus de détails sur les réglages de routeur, consultez l'administrateur système.

Connexion LAN avec traversée de pare-feu H.460 (LAN1 seulement)

Vous pouvez utiliser H.460 pour traverser les pare-feu et vous connecter avec les terminaux d'autres réseaux.

Exemple de configuration

1 Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

2 Réglez « H.460 » sur « Activé » sur la page Gatekeeper dans le menu de configuration LAN. Réglez « Mode Gatekeeper » sur « Activé » et entrez la valeur appropriée pour « Adresse gatekeeper ». Lorsque « Authentication » est réglé sur « Activé », saisissez le « Nom de connexion » et le « Mot de passe » spécifiés par l'administrateur de gatekeeper.

L'adresse IP enregistrée est affichée dans le menu Accueil.

Pour établir une conférence vidéo

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexion LAN par PPPoE (LAN1/LAN2)

Lorsque vous utilisez PPPoE, vous pouvez utiliser les services d'un fournisseur Internet sans utiliser de routeur.

Exemple de configuration

1 Configurez « PPPoE » sur « LAN1 » ou « LAN2 » sur la page PPPoE du menu LAN et entrez le nom d'utilisateur PPPoE ainsi que le mot de passe PPPoE fourni par votre prestataire de services.

Remarques

• Le réglage « LAN1 » correspond au réglage « Activé » sur le PCS-XG77/XG77S.
• Le réglage « LAN2 » n'est pas disponible sur le PCS-XG77/XG77S.

2 Si le prestataire de services vous donne une adresse IP fixe, configurez « IP fixe pour PPPoE » sur « Activé » et saisissez votre adresse IP fixe pour PPPoE dans « Adresse IP fixe pour PPPoE » à la page PPPoE du menu LAN.

Le réglage a été configuré correctement si l'adresse IP correcte apparaît dans le menu Accueil.

Remarque

Si l'adresse de serveur DNS fixe est spécifiée par le fournisseur, configurez « DNS » sur « Spécifier » et entrez les adresses spécifiques dans les champs « DNS primaire » et « DNS secondaire ».

3 Les correspondants doivent effectuer la même configuration.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexions RNIS

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

1 Entrez les numéros appropriés pour « Indicatif régional » et « Numéro local » sur la page Numéro de téléphone du menu RNIS.

Remarque

Ne saisissez pas le premier « 0 » de votre indicatif.

Pour plus de détails sur le menu RNIS, reportez-vous à « Menu RNIS » (page 80).

Pour plus de détails sur les configurations, consultez l'administrateur système.

Le réglage a été configuré correctement si le numéro de ligne correct apparaît dans le menu Accueil.

2 Les correspondants doivent effectuer la même configuration.

Remarque

Pour la connexion à l'unité RNIS, utilisez les ports en ordre croissant.

Oui : 1, 2, 3...

Non : 1, 6, 5...

Pour se connecter à un correspondant

Sélectionnez « RNIS » sous « Interface réseau », entrez le numéro de ligne du correspondant distant et appelez.

Pour plus de détails sur le démarrage d'une communication visuelle, reportez-vous à « Démarrage d'une connexion par appel d'un correspondant » (page 111).

À propos de la Vérification de l'acheminement des données

Avant de connecter un système distant, vous pouvez contrôler la transmission du réseau pour vous assurer de la qualité de la communication avec le système.

Pour le contrôle d'acheminement du réseau, il est nécessaire de connaître le réseau. Consultez votre administrateur réseau ou votre revendeur Sony.

Pour toute question relative au résultat du contrôle, consultez votre administrateur réseau ou votre revendeur Sony.

Pour démarrer le contrôle d'acheminement du réseau

Ouvrez le menu Vérification de l'acheminement des données du menu Etat de la machine sur le système local qui effectue le contrôle d'acheminement, puis réglez les éléments nécessaires dans le menu.

Sélectionnez « Démarrage de la mesure » pour démarrer le contrôle d'acheminement du réseau.

Pour la procédure permettant d'ouvrir le menu Vérification de l'acheminement des données, voir « Affichage de l'Etat de la machine » à la page 94.

Remarque

Pendant que le contrôle d'acheminement du réseau s'effectue, vous ne pouvez pas utiliser d'autres fonctions, y compris la communication. Lorsque le contrôle d'acheminement est terminé, les résultats du contrôle s'affichent dans le menu Vérification de l'acheminement des données.

Chapitre 3: Connexion de base

Ce chapitre explique comment se connecter avec un correspondant après que l'administrateur a effectué les divers enregistrements et réglages requis. Ce chapitre décrit une communication point à point effectuée par l'intermédiaire d'une connexion LAN, RNIS au moyen de l'unité RNIS PCSA-B384S ou PCSA-B768S ou SIP en option.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Pour l'utilisation d'un équipement en option, reportez-vous au Chapitre 4.

Pour effectuer une communication cryptée, reportez-vous au Chapitre 5.

Pour effectuer une communication multipoint, reportez-vous au Chapitre 6.

Démarrage d'une connexion par appel d'un correspondant

Vous pouvez démarrer une communication avec un correspondant en composant son numéro. Une fois la connexion établie avec le correspondant, vous pouvez commencer à parler comme lors d'un appel téléphonique normal et démarrer une communication.

Vous pouvez appeler un correspondant en utilisant les diverses méthodes décrites ci-dessous. Utilisez l'une ou l'autre de ces méthodes en fonction des réglages du menu Accueil ou de l'état de la connexion.

• Appel d'un correspondant à l'aide du menu Connecter (page 112)
• Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe) (page 114)
• Appel d'un correspondant à l'aide des touches de numérotation à touche unique (page 116)
• Appel d'un correspondant en le sélectionnant dans la liste d'historique (page 117)
• Appel d'un correspondant enregistré dans l'Annuaire (page 118)
• Appel d'un correspondant non enregistré dans l'Annuaire en réglant les éléments nécessaires dans le menu Appel détaillé (page 120)

Mise sous tension

1 Mettez sous tension le moniteur de télévision.
2 Mettez sous tension les autres appareils utilisés pour la communication.
3 Appuyez sur l'interrupteur d'alimentation ⏻ du système de communication pour le mettre sous tension.

Le témoin du commutateur ⏻ (alimentation) du système commence par clignoter, puis s'allume en vert lorsque l'appareil est sous tension. Le menu Accueil apparaît sur l'écran du moniteur et l'image filmée par la caméra locale s'affiche également.

Remarque

Après la mise sous tension, la caméra se déplace automatiquement pour un fonctionnement d'essai. Veillez à ne pas vous coincer un doigt.

Appel d'un correspondant à l'aide du menu Connecter

Cette méthode est disponible lorsque la touche Connecter est affichée dans le menu Accueil.

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Connector » dans le menu Accueil, puis appuyez sur la touche ENTER. Le menu Connecter s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner la méthode d'appel du correspondant souhaitée, puis appuyez sur la touche ENTER.

L'écran de menu varie en fonction de l'élément sélectionné.

Entrer Numéro/Adresse : Le menu Appel détaillé apparaît à l'écran.

Pour la procédure à suivre, reportez-vous à « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 120.

Sélection dans l'annuaire : L'Annuaire s'affiche à l'écran.

Pour la procédure à suivre, reportez-vous à « Appel d'un correspondant enregistré dans l'Annuaire » à la page 118.

Sélection dans l'Historique : La liste d'historique s'affiche à l'écran.

Pour la procédure à suivre, reportez-vous à « Appel d'un correspondant en le sélectionnant dans la liste d'Historique » à la page 117.

Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe)

Lorsque « Composition directe » est réglé sur « Activé » dans le menu Menu d'accueil, la zone d'entrée du numéro, le bouton Émission d'appel, etc. s'affichent dans le menu Accueil, ce qui vous permet d'utiliser la fonction composition directe.

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Interface réseau » dans le menu Accueil, puis appuyez sur la touche ENTER.

2 Utilisez la touche , , ou de la télécommande pour sélectionner l'interface réseau à utiliser, puis appuyez sur la touche ENTER.

IP : Se connecte au système sur le site distant via un réseau LAN branché sur le connecteur (LAN1) (connecteur (LAN) sur le PCS-XG77/XG77S).

RNIS : Se connecte au système sur le site distant via une ligne RNIS. TEL : Se connecte à un téléphone sur le site distant via une ligne RNIS pour une réunion vocale.

Remarques

• Lorsque « SIP » est activé dans « Interface réseau » du menu de configuration Interface réseau, vous pouvez sélectionner « SIP » dans la zone de sélection de l'interface réseau.
• Lorsque « Utiliser LAN2 » est réglé sur « Activé », vous pouvez sélectionner « IP(2) » dans la zone de sélection de l'interface réseau.

3 Sélectionnez la zone d'entrée du numéro à l'aide de la touche ↑, ↓, ← ou → de la télécommande, puis appuyez sur la touche ENTER.

4 Entrez l'adresse IP ou le numéro de ligne du correspondant à l'aide des touches numériques de la télécommande, puis appuyez sur la touche ENTER.

Remarque

Le format de l'adresse pour une connexion SIP est le suivant :

• 4000 (chiffre affecté par le serveur SIP)
• [e-mail]
• 192.168.1.1 (lorsque l'adresse IP et le serveur SIP ne sont pas utilisés)

5 Appuyez sur la touche CONNECT ( ) de la télécommande. Ou alors, utilisez la touche ↑, ↓, ← ou → de la télécommande pour sélectionner « Émission d'appel », puis appuyez sur la touche ENTER.

Le système compose l'adresse IP ou le numéro de téléphone entré à l'étape 4. « Appel » s'affiche sur l'écran du moniteur.

Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant établissement de la connexion avec le correspondant

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ) ou sur la touche ENTER de la télécommande.

Appel d'un correspondant à l'aide des touches de numérotation à touche unique One-Touch Dial

Lorsque « Composition à touche unique » est réglé sur « Activé » dans le menu Menu d'accueil, les touches de numérotation à touche unique s'affichent dans le menu Accueil, ce qui vous permet d'utiliser la fonction de numérotation à touche unique.

Pour l'enregistrement des touches de numérotation à touche unique, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 127.

1 Ouvrez menu Accueil.

2 Sélectionnez la touche de numérotation à touche unique pour laquelle le correspondant que vous souhaitez appeler est enregistré à l'aide des touches F1 à F4 de la télécommande.

Ou alors, sélectionnez la touche de numérotation à touche unique que vous voulez appeler dans le menu Accueil en appuyant sur la touche , , ou de la télécommande, puis appuyez sur la touche ENTER. Sélectionnez « Connector » dans le sous-menu affiché avec la touche , , ou , et appuyez sur la touche ENTER.

Touches de Composition à touche unique

Le système compose le numéro du correspondant sélectionné. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant établissement de la connexion avec le correspondant

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ou sur la touche ENTER de la télécommande.

Appel d'un correspondant en le sélectionnant dans la liste d'Historique

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Historique » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Sélection dans l’Historique ».

Le menu Historique s'affiche.

Remarque

Vous pouvez afficher le menu Historique en sélectionnant « Historique » dans le menu Annuaire ou Appel détaillé.

2 À l'aide des touches , , ou de la télécommande, sélectionnez « Émission d'appel » (historique d'appels émis), « Réception d'appel » (historique d'appels reçus), « Appel manqué » (historique d'appels manqués) ou « Appel inconnu » (historique d'appels rejetés par la fonction Refuser appel inconnu), puis appuyez sur les touches ENTER ou . La liste d'historique sélectionnée s'affiche.

Remarque

Vous ne pouvez pas rappeler l'interlocuteur d'un Appel inconnu.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le correspondant que vous souhaitez appeler.

4 Appuyez sur la touche CONNECT () de la télécommande. Ou alors, appuyez sur la touche ENTER pour afficher le sous-menu, sélectionnez « Connecter » avec la touche ↑, ↓, ← ou → et appuyez sur la touche ENTER.

Le système compose le numéro du correspondant sélectionné. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Remarque

Vous ne pouvez pas rappeler l'interlocuteur d'un Appel inconnu.

Annulation de la composition avant établissement de la connexion avec le correspondant

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ou sur la touche ENTER de la télécommande.

Remarque

Vous pouvez sélectionner les éléments ci-après dans le sous-menu :

« Annuler » : Annule la sélection effectuée dans la liste d'historique.

« Edition » : Affiche le menu Edition de l'annuaire pour l'enregistrement dans l'Annuaire.

« Suppression » : Efface l'appel sélectionné de la liste d'historique.

Appel d'un correspondant enregistré dans l'Annuaire

Pour l'enregistrement dans l'Annuaire, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 127.

1 Utilisez la touche , , ou de la télécommande pour sélectionner la fonction « Annuaire » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Sélection dans l'annuaire ».

L'Annuaire s'affiche sur l'écran du moniteur.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le groupe dans lequel le correspondant que vous voulez appeler est enregistré, puis appuyez sur la touche ENTER.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le correspondant que vous souhaitez appeler.

4 Appuyez sur la touche CONNECT () de la télécommande. Ou alors, appuyez sur la touche ENTER pour afficher le sous-menu, sélectionnez « Connecter » avec la touche ↑, ↓, ← ou → et appuyez sur la touche ENTER.

Le système compose le numéro du correspondant sélectionné. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte au système du site distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche.

La communication avec le correspondant peut alors commencer.

Annulation de la composition avant l'établissement de la connexion

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ☐u sur la touche ENTER de la télécommande.

Basculement de l'affichage de l'Annuaire entre la liste et les vignettes

Chaque fois que vous appuyez sur la touche F1 de la télécommande, l'affichage bascule entre la liste et les vignettes.

Modification de l'ordre d'affichage

Chaque fois que vous appuyez sur la touche F2 de la télécommande, l'écran bascule entre la liste des noms du correspondant par ordre alphabétique croissant et la liste des noms du correspondant par ordre alphabétique décroissant.

Pour afficher l'Annuaire pendant la conversation

Appuyez sur le bouton de la télécommande pendant la communication.

Appel d'un correspondant enregistré dans l'Annuaire personnel

1 Insérez le dispositif de stockage USB contenant l'Annuaire personnel dans le port USB du système de communication.

L'Annuaire est remplacé par l'Annuaire personnel.

2 Sélectionnez « Annuaire personnel » dans le menu Accueil et appuyez sur la touche ENTER.

3 Utilisez la touche , , ou de la télécommande pour sélectionner un correspondant que vous souhaitez appeler à partir de l'Annuaire personnel.

4 Appuyez sur la touche CONNECT () de la télécommande. Ou alors, appuyez sur la touche ENTER pour afficher le sous-menu, sélectionnez « Connecter » avec la touche ↑, ↓, ◀ ou ➤ et appuyez sur la touche ENTER.

Remarque

Si la fonction de composition automatique de l'Annuaire personnel est activée, le système commence la composition dès que le dispositif de stockage USB est inséré.

Appel d'un correspondant non enregistré dans l'Annuaire

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Appel détaillé » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Entrer Numéro/Adresse ».

Le menu Appel détaillé apparaît à l'écran.

2 Sélectionnez l'interface de réseau à utiliser pour la connexion.

Utilisez la touche , , ou pour sélectionner « Interface réseau », puis appuyez sur la touche ENTER. Les paramètres de réglage s'affichent.

Appuyez sur la touche , , ou pour sélectionner l'interface réseau à utiliser pour établir la connexion avec le correspondant, puis appuyez sur la touche ENTER.

IP : Se connecte à un correspondant via un réseau LAN branché sur le connecteur 📁(LAN1) (connecteur (LAN) sur le PCS-XG77/XG77S).

RNIS : Se connecte à un correspondant via une ligne RNIS.

RNIS(2B) : Se connecte avec le système au format H.221 via les canaux 2B de la connexion RNIS.

TEL : Se connecte au téléphone d'un correspondant pour effectuer une conférence téléphonique via la connexion RNIS.

Remarques

• Lorsque « SIP » est activé dans « Interface réseau » du menu de configuration Interface réseau, vous pouvez sélectionner « SIP » dans « Interface réseau ».
• Lorsque « Utiliser LAN2 » est réglé sur « Activé », vous pouvez sélectionner « IP(2) » dans « Interface réseau ».

3 Configurez les lignes LAN ou RNIS à utiliser pour la connexion.

En cas d'utilisation du LAN

①Entrez l'adresse IP d'un correspondant à appeler dans la zone de texte IP.

Sélectionnez la zone de texte IP à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER. Ensuite, entrez l'adresse IP avec les touches numériques de la télécommande ou du clavier virtuel, et appuyez sur la touche ENTER.

Entrez le nom d'hôte et le nom du domaine en cas d'utilisation du serveur DNS (ex. domaine hôte), ou en cas d'utilisation du gatekeeper, entrez le nom d'utilisateur et le numéro d'utilisateur du correspondant enregistrés dans le menu de configuration LAN du système du correspondant, puis appuyez sur la touche ENTER.

Remarques

• Lorsque « Protocole Internet » est réglé sur « IPv4 » dans le menu Administrateur, vous pouvez saisir un point (.) avec ➤ ou la touche DOT.
• Lorsque « Protocole Internet » est réglé sur « IPv6 » ou « IPv4/IPv6 » dans le menu Administrateur, vous pouvez saisir deux points (:) avec ➤ ou la touche DOT.
  Lorsque « IPv4/IPv6 » est spécifié, seulement les deux points peuvent être saisis avec la touché ➤. Lorsque « IPv4/IPv6 » est spécifié et que vous appelez avec IPv4, appuyez deux fois sur la touche DOT pour saisir un point
• Pour supprimer le dernier caractère entré, utilisez la touche BACK SPACE de la télécommande ou « Back Space » du clavier à l'écran.
• Pour supprimer l'adresse IP entrée, utilisez la touche RETURN de la télécommande ou « Cancel » du clavier à l'écran.
• « IPv4/IPv6 » pour le « Protocole Internet » est compatible en version 2.0.

② Sélectionnez le débit binaire de communication.

Utilisez la touche , , ou pour sélectionner « Débit binaire de communication », puis appuyez sur la touche ENTER. Appuyez sur la touche , , ou pour sélectionner le débit binaire de communication dans le sous-menu affiché, puis appuyez sur la touche ENTER.

En cas d'utilisation du RNIS

①Entrez le numéro de téléphone d'un correspondant à joindre dans la zone de texte A.

Utilisez la touche , , ou de la télécommande pour sélectionner la zone de texte A, puis appuyez sur la touche ENTER. Ensuite, entrez le numéro de téléphone avec les touches numériques de la télécommande ou du clavier virtuel, et appuyez sur la touche ENTER.

Remarques

• N'entrez pas de préfixe dans la zone de numéro de téléphone lorsque le réglage de préfixe est défini comme Activé. Pour plus de détails sur les réglages de préfixe, reportez-vous à voir « Menu Émission d'appel » à la page 59.
• Même si vous connectez plusieurs lignes RNIS (2B (128k) ou plus de lignes), l'entrée d'un numéro de téléphone du correspondant vous permet de connecter automatiquement toutes les lignes utilisées.
• Si vous sélectionnez la ligne RNIS (128K), les zones de texte A1 et A2 apparaissent. Vous pouvez entrer un numéro de ligne RNIS différent dans chaque zone de texte. Vous pouvez copier le numéro saisi dans la zone de texte A1 dans la zone de texte A2 en appuyant sur la touche ENTER de la télécommande alors que la zone de texte A2 est sélectionnée.
• Pour supprimer le dernier caractère entré, utilisez la touche BACK SPACE de la télécommande ou « Back Space » du clavier à l'écran.
• Pour supprimer le numéro de téléphone RNIS entré, utilisez la touche RETURN de la télécommande ou « Cancel » du clavier à l'écran.

② Sélectionnez le nombre de lignes RNIS à utiliser pendant l'appel. Utilisez la touche , , ou de la télécommande pour sélectionner « Débit », puis appuyez sur la touche ENTER. Appuyez sur la touche , , ou pour sélectionner le nombre de canaux à utiliser pour appeler un correspondant à partir des éléments affichés, puis appuyez sur la touche ENTER.

Remarque

Etablissement de la connexion avec le correspondant en entrant tous les numéros de téléphone pour les lignes RNIS utilisées

Si le système du correspondant n'est pas équipé de la fonction BONDING, l'entrée du numéro de téléphone d'un correspondant ne permet pas la connexion automatique de plusieurs lignes RNIS utilisées pour la connexion avec le correspondant. Pour vous connecter avec le correspondant en entrant tous les numéros de téléphone, enregistrez les numéros de téléphone du correspondant pour les lignes RNIS à utiliser en vous reportant à Enregistrement d'un correspondant – Annuaire (page 127), puis établissez la connexion avec le correspondant en suivant la procédure décrite dans la section Appel d'un correspondant enregistré dans l'Annuaire (page 118).

4 Appuyez sur la touche CONNECT () de la télécommande ou utilisez la touche ↑, ↓, ← ou → pour sélectionner « Connecter » dans la partie inférieure du menu, puis appuyez sur la touche ENTER de la télécommande.

Le système compose l'adresse IP ou le numéro de téléphone RNIS entré à l'étape 3. « Appel » s'affiche sur l'écran du moniteur.

Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant l'établissement de la connexion

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ) ou sur la touche ENTER de la télécommande.

Pour sauvegarder dans l'Annuaire l'adresse IP ou le numéro de téléphone RNIS entré

Lorsque vous entrez l'adresse IP ou le numéro de téléphone RNIS, la touche Enregistrer apparaît en bas du menu.

Sélectionnez « Enregistrer » avec la touche ♠, ↓, ◀ ou ➤, puis appuyez sur la touche ENTER de la télécommande. Le menu Edition de l'annuaire s'affiche. Enregistrez l'adresse ou le numéro que vous avez saisi dans l'Annuaire.

Pour plus de détails sur le menu Edition de l'annuaire, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 127.

Fonction de recomposition

Une fois que vous avez entré l'adresse IP ou le numéro de téléphone RNIS à l'aide du menu Appel détaillé, l'adresse ou le numéro sera entré dans la zone de texte du menu Appel détaillé la prochaine fois que vous ouvrirez le menu.

Remarque

La fonction de recomposition n'est pas disponible :

• Lorsque vous avez mis le système hors tension ou en mode de veille.
• Lorsque vous annulez la composition de l'adresse IP ou du numéro de téléphone RNIS entré.

Réception de l'appel d'un correspondant

Les opérations requises pour répondre à un appel dépendent du réglage du mode de réponse.

Remarque

L'appareil est réglé sur le mode de réponse manuelle selon le réglage usine par défaut.

Répondre aux appels (Mode de réponse manuelle/automatique)

Mode de réponse manuelle

En cas d'appel entrant, le système de communication sonne. Vous devez établir manuellement la connexion.

Vous pouvez vous connecter lorsque vous êtes prêt.

Mode de réponse automatique

Le système reçoit automatiquement l'appel d'un correspondant et vous pouvez commencer la connexion. Même si aucune opération n'est nécessaire pour commencer, l'image du site local s'affiche sur l'écran du site distant même si vous n'êtes pas prêt.

Remarques

• Vous ne pouvez pas répondre à l'appel tant que le commutateur POWER du système de communication n'est pas activé.
• Assurez-vous que le moniteur de télévision est sous tension.

Pour le réglage du mode de réponse, reportez-vous à Réponse automatique dans le menu Réception d'appel à la page 60.

Répondre à l'appel d'un correspondant

Réception d'un appel en mode de réponse manuelle

Lorsque vous recevez un appel, le système de communication sonne et le message « Appel entrant. Répondre ? » s'affiche sur l'écran du moniteur.

Appuyez sur la touche , , ou pour sélectionner « OK », puis appuyez sur la touche ENTER. Le système est maintenant connecté. Une fois la connexion établie, l'image du correspondant s'affiche sur l'écran du moniteur local et le son est émis. L'image et le son du site local sont reçus simultanément sur le site distant.

Le message « Session commencée. » s'affiche sur l'écran du moniteur.

Vous êtes maintenant prêt à commencer une communication.

Remarque

Reportez-vous aux pages 138 à 148 pour régler le son et l'image pendant la communication.

Si vous ne voulez pas répondre à l'appel

Appuyez sur la touche , , ou pour sélectionner « Annuler », puis appuyez sur la touche ENTER. La sonnerie cesse et la connexion est annulée.

Répondre à un appel en mode de réponse automatique

Lorsque vous recevez un appel, le système de communication sonne et le message « Réception d'appel » s'affiche sur l'écran du moniteur. Le système est automatiquement connecté et l'image du correspondant s'affiche sur l'écran du moniteur local en même temps que sa voix est transmise. L'image et le son du site local sont reçus simultanément sur le site distant. Le message « Session commencée. » s'affiche sur l'écran du moniteur. Vous êtes maintenant prêt à commencer la communication.

Remarque

Reportez-vous aux pages 138 à 148 pour régler le son et l'image pendant la communication.

Si le système ne parvient pas à établir une connexion RNIS

Si le système ne parvient pas à établir la connexion avec le correspondant, le message « La connexion est incomplète. (un code de cause RNIS et un message apparaissent ici) » s'affiche sur l'écran du moniteur.

Pour des détails sur les messages et les codes de cause RNIS, voir « Messages à l'écran » à la page 255.

Fin de la connexion

1 Appuyez sur la touche DISCONNECT ( ) de la télécommande. Le message « Déconnexion ? » s'affiche sur l'écran du moniteur.
2 Appuyez de nouveau sur la touche DISCONNECT ( ) de la télécommande, ou appuyez sur la touche ↑, ↓, ← ou → de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER. Le système est déconnecté.

Remarque

Le système de communication reste sous tension même si le système est déconnecté.

Annulation de la déconnexion du système

Sélectionnez « Annuler » à l'aide de la touche , , ou de la télécommande puis appuyez sur la touche ENTER.

Enregistrement dans l'Annuaire du correspondant connecté

Vous pouvez facilement enregistrer le correspondant qui vient de se déconnecter.

Si vous réglez « Enregistrement du dernier numéro » sur « Activé » sur la page Réglage de l'appareil du menu de configuration Autres, le message « Souhaitez-vous enregistrer ce participant dans la liste ? » s'affiche après la fin d'une conférence avec un correspondant non enregistré. Si vous sélectionnez « OK », le menu Édition de l'annuaire s'affiche.

Remarque

Si « Enregistrement du dernier numéro » est réglé sur « Désactivé », le message ne s'affiche pas.

Pour le paramètre « Enregistrement du dernier numéro », voir « Menu Autres » à la page 83.

Enregistrement d'un correspondant – Annuaire

Vous pouvez enregistrer le numéro de téléphone ou l'adresse IP d'un correspondant dans l'Annuaire afin de composer facilement son numéro.

Vous pouvez enregistrer jusqu'à 1 000 correspondants dans l'Annuaire. Vous pouvez également enregistrer une image fixe (portrait d'un participant par exemple) dans la liste des noms.

Vous pouvez aussi créer un Annuaire personnel dans un dispositif de stockage USB séparément de l'Annuaire dans le système de communication.

Enregistrement d'un nouveau correspondant

1 Utilisez la touche , , ou de la télécommande pour sélectionner la fonction « Annuaire » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Sélection dans l'annuaire ».

L'Annuaire s'ouvre.

Remarque

Vous pouvez afficher l'Annuaire en sélectionnant « Annuaire » dans le menu Historique ou Appel détaillé.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Nouvelle entrée », puis appuyez sur la touche ENTER.

Le menu Edition de l'annuaire s'affiche.

3 Saisissez les éléments dans le menu Edition de l'annuaire.

Utilisez la touche , , ou et la touche ENTER de la télécommande pour sélectionner l'option de configuration.

Pour entrer les caractères, utilisez les touches numériques de la télécommande ou du clavier affiché à l'écran, et appuyez sur la touche ENTER. Pour sélectionner l'option, utilisez la touche , , ou puis appuyez sur la touche ENTER.

Nom

Entrez le nom du correspondant dans la zone de texte Nom. Vous pouvez entrer un total de 39 caractères alphanumériques.

Sélection du groupe

Sélectionnez le groupe dans l'Annuaire.

Appeler :

Entrez l'adresse IP ou le numéro de ligne d'un correspondant en fonction de l'interface de réseau sélectionnée.

Si vous sélectionnez « IP » sous « Interface réseau » : Entrez l'adresse IP du correspondant. Entrez le nom de l'hôte et le nom du domaine (par ex. host.domain) en cas d'utilisation du serveur DNS. En cas d'utilisation du gatekeeper, entrez le nom d'utilisateur et le numéro d'utilisateur du correspondant (page 75).

Si vous sélectionnez « RNIS » sous « Interface réseau » : Entrez le numéro de ligne du correspondant. Si vous enregistrez la sous-adresse dans l'Annuaire, insérez un astérisque entre le numéro de ligne et la sous-adresse. Les sous-adresses doivent être exclusivement composées de chiffres.

Lorsque le paramètre « Autres options » est réglé sur « Activé » dans le menu Émission d'appel (page 59), six zones de texte de saisie de ligne, A1, A2, B1, B2, C1 et C2, s'affichent. Veillez à entrer le numéro du correspondant dans la zone de texte A1.

Si vous sélectionnez « TEL » sous « Interface réseau » : Entrez le numéro de téléphone d'un correspondant. (par exemple : 0390123456)

Si vous sélectionnez « SIP » sous « Interface réseau » : Entrez l'adresse d'un correspondant ou le numéro attribué par le serveur SIP.

Le format de l'adresse est le suivant :
• 4000 (chiffre affecté par le serveur SIP)
• [e-mail]

- 192.168.1.1 (lorsque l'adresse IP et le serveur SIP ne sont pas utilisés)

Icône/Image

Sélectionnez l'icône ou une image fixe enregistrée dans un dispositif de stockage USB à afficher dans l'Annuaire.

Remarque

Vous ne pouvez pas sélectionner une image fixe si aucun dispositif de stockage USB contenant des images fixes n'est inséré.

Composition à touche unique spécifiée

Vous pouvez sélectionner d'afficher ou non les touches de numérotation one-touch dial dans le menu Accueil. Affectez les touches de fonction F1, F2, F3 ou F4 de la télécommande à chaque touche one-touch dial.

Interface réseau

Sélectionnez l'interface de réseau utilisée pour vous connecter à un correspondant. Choisissez parmi IP, RNIS, TEL et SIP. La sélection de l'une de ces interfaces permet de régler les paramètres du menu Edition de l'annuaire.

Remarques

• Lorsque « SIP » est activé dans « Interface réseau » du menu de configuration Interface réseau, vous pouvez sélectionner « SIP » dans « Interface réseau ».
• Lorsque « Utiliser LAN2 » est réglé sur « Activé », vous pouvez sélectionner « IP(2) » dans « Interface réseau ».

Débit binaire de communication

Sélectionnez le débit binaire de la communication en même temps que vous sélectionnez « IP » ou « SIP » avec « Interface réseau ».

Débit

Sélectionnez le nombre de canaux RNIS à utiliser lorsque vous sélectionnez « RNIS » avec « Interface réseau ».

Composition automatique

Réglez ce paramètre uniquement pour l'Annuaire personnel (page 134). Le réglage de la « Composition automatique » sur « Activé » vous permet de composer automatiquement l'un des numéros répertoriés dans l'Annuaire personnel en insérant simplement le dispositif de stockage USB sur lequel est enregistré l'Annuaire personnel.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Les paramètres sont enregistrés dans l'Annuaire.

Remarque

Lorsqu'une connexion avec un correspondant non enregistré dans l'Annuaire est terminée, vous pouvez enregistrer ce correspondant dans l'Annuaire. Dans ce cas, l'adresse IP ou le numéro de ligne est indiqué dans « Nom » pour désigner le correspondant. Modifiez ces informations si nécessaire.

Établissement d'une connexion avec le correspondant sans utiliser la fonction BONDING

Si le système du correspondant n'est pas équipé de la fonction BONDING, l'entrée d'un numéro de téléphone ne vous permet pas de connecter tous les numéros de ligne utilisés pour établir la connexion. Pour vous connecter avec le correspondant en entrant tous les numéros de ligne RNIS utilisés, vous pouvez établir la connexion sans utiliser la fonction BONDING de ce système. Lorsque vous réglez « Autres options » sur « Activé » dans le menu Émission d'appel (page 59), les zones de texte A1, A2, B1, B2, C1 et C2 apparaissent dans le menu Edition de l'annuaire. Entrez tous les numéros de téléphone pour les lignes RNIS sélectionnées par « Débit ».

Remarque

Si vous réglez « Débit » sur « 2B », vous pouvez connecter le correspondant en sélectionnant « RNIS(2B) » sous « Interface réseau » dans le menu Appel détaillé.

Définition d'options plus détaillées

Si « Autres options » est réglé sur « Activé » dans le menu Émission d'appel, la touche Autres options est affichée en bas du menu Edition de l'annuaire. Sélectionnez la touche Autres options à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER pour ouvrir un menu de réglages d'appel plus détaillé. Vous pouvez modifier les paramètres des éléments souhaités.

Remarque

Les paramètres définis à l'aide de la touche Autres options ont la priorité sur ceux définis dans le menu Configuration d'Émission d'appel.

Modification du contenu de l'Annuaire

Vous pouvez modifier le numéro de téléphone, l'adresse IP, le nom ou les paramètres enregistrés dans l'Annuaire.

1 Ouvrez l'Annuaire.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le correspondant que vous souhaitez modifier, puis appuyez sur la touche ENTER.

Le sous-menu s'affiche.

Annuler

Connector

Edition

Copie

Suppression

3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Edition », puis appuyez sur la touche ENTER.

Le menu Edition de l'annuaire s'affiche.

4 Modifiez le numéro de téléphone, l'adresse IP, le nom ou les paramètres.

5 Utilisez la touche ↑, ↓, ◀ ou ➤ de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

La correction a été effectuée.

Copie d'un correspondant enregistré dans le menu Annuaire

1 Ouvrez l'Annuaire.

2 Utilisez la touche , , ou de la télécommande pour sélectionner un correspondant que vous souhaitez copier, puis appuyez sur la touche ENTER.

Le sous-menu s'affiche.

3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Copie », puis appuyez sur la touche ENTER.

Les éléments concernant le correspondant sélectionné sont copiés et son nom de fichier est suivi de « -2 ». Vous pouvez utiliser ces paramètres après avoir modifié les éléments nécessaires.

Suppression d'un correspondant enregistré

1 Ouvrez l'Annuaire.

2 Sélectionnez le correspondant que vous souhaitez supprimer de l'Annuaire à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER.

Le sous-menu s'affiche.

3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Suppression », puis appuyez sur la touche ENTER.

Le message « Suppression du correspondant ? » s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER. Le correspondant sélectionné a été supprimé.

Annulation de la suppression

Sélectionnez « Annuler » à l'étape 4, puis appuyez sur la touche ENTER.

Création d'un groupe dans l'Annuaire (Modifier groupe)

Vous pouvez créer des groupes dans lesquels les correspondants enregistrés sont regroupés.

Pour enregistrer un nouveau groupe

1 Ouvrez l'Annuaire.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Modifier groupe », puis appuyez sur la touche ENTER. Le menu Annuaire > Modifier groupe s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Nouvelle entrée », puis appuyez sur la touche ENTER. Le menu d'entrée du nom de groupe apparaît.

4 Entrez le nom du groupe à l'aide des touches numériques de la télécommande et du clavier à l'écran, et appuyez sur la touche ENTER. Vous pouvez utiliser les lettres, les chiffres et les symboles.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER. Le groupe du bouton enregistré s'affiche.

6 Utilisez la touche , , ou de la télécommande pour sélectionner « Précédent », puis appuyez sur la touche ENTER. L'Annuaire est rétabli.

Pour modifier le nom du groupe

1 Ouvrez le menu Annuaire > Modifier groupe, sélectionnez le bouton de groupe que vous désirez modifier à l'aide des touches , , ou de la télécommande, et appuyez sur la touche ENTER. Le sous-menu s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Edition », puis appuyez sur la touche ENTER. Le menu d'entrée du nom de groupe apparaît.

3 Modifiez le nom du groupe à l'aide des touches numériques de la télécommande et du clavier à l'écran, et appuyez sur la touche ENTER.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER. Le bouton du groupe modifié s'affiche dans le menu Annuaire > Modifier groupe.

Remarques

- Vous pouvez utiliser les éléments suivants avec un sous-menu dans le menu Modifier groupe.

« Annuler » : Annule la sélection du bouton de groupe.

« Suppression » : Supprime un groupe dans lequel aucun correspondant n'est enregistré.

- Vous ne pouvez pas supprimer le bouton du groupe dans lequel des correspondants sont enregistrés.

Création d'un Annuaire personnel

Vous pouvez créer votre propre Annuaire (Annuaire personnel) dans un dispositif de stockage USB. Une fois l'Annuaire personnel enregistré, l'insertion du dispositif de stockage USB dans le système de communication change l'Annuaire en Annuaire personnel. Vous pouvez aussi activer la fonction Composition automatique qui permet de lancer l'appel automatique de l'un des correspondants enregistrés dans l'Annuaire personnel dès lors que le dispositif de stockage USB est inséré.

Enregistrement d'un nouveau correspondant dans l'Annuaire personnel

1 Insérez le dispositif de stockage USB dans lequel vous voulez enregistrer un correspondant dans le port USB du système de communication. Insérez le dispositif de stockage USB dans le sens de la flèche, repère vers le haut.

2 Ouvrez la page « Annuaire » dans le menu de configuration Administrateur.

Pour la méthode d'ouverture du menu, voir « Enregistrement des informations locales » à la page 55.

3 Sélectionnez « Créer un annuaire personnel ». Un répertoire et un fichier vides pour l'Annuaire personnel sont créés dans le dispositif de stockage USB.

4 Enregistrez un nouveau correspondant. La procédure est la même que pour l'enregistrement dans l'Annuaire. Passez aux étapes 2 à 4 dans « Enregistrement d'un nouveau correspondant » à la page 127.

Les méthodes de changement du contenu de l'Annuaire personnel, de suppression du correspondant enregistré ou de copie de l'un des correspondants enregistrés dans l'Annuaire personnel sont les mêmes que pour l'Annuaire. Ouvrez l'Annuaire personnel et exécutez les opérations décrites aux pages 130 à 131.

Copie du contenu de l'Annuaire sur l'Annuaire personnel

Insérez le dispositif de stockage USB dans lequel vous voulez enregistrer l'Annuaire personnel dans le port USB du système de communication, puis sélectionnez « Copier dans l'annuaire personnel » dans le menu de configuration Administrateur. Toutes les données enregistrées dans l'Annuaire sont copiées sur le dispositif de stockage USB.

Suppression de l'Annuaire personnel du dispositif de stockage USB

Insérez le dispositif de stockage USB dans lequel vous voulez supprimer l'Annuaire personnel dans le port USB du système de communication, puis sélectionnez « Supprimer l'annuaire personnel » dans la page Annuaire dans le menu de configuration Administrateur. Toutes les données sont supprimées du dispositif de stockage USB inséré.

Appel automatique d'un correspondant spécifié de l'Annuaire personnel

Si vous réglez « Composition automatique » dans le menu de configuration Administrateur sur « Activé », vous pouvez automatiquement appeler l’un des correspondants enregistrés dans l’Annuaire personnel en insérant simplement le dispositif de stockage USB contenant l’Annuaire personnel.

1 Ouvrez l'Annuaire personnel.
2 Sélectionnez le correspondant que vous souhaitez appeler automatiquement à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER.
3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Edition », puis appuyez sur la touche ENTER. Le menu Edition s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Composition automatique », puis appuyez sur la touche ENTER. Le réglage est enregistré et « AUTO » apparaît sur la l'Annuaire.

Utilisation de l'Annuaire partagé

L'utilisation de la fonction Annuaire partagé permet à plusieurs systèmes de communication visuelle Sony d'accéder à un Annuaire situé sur un serveur.

Pour une configuration détaillée, consultez votre administrateur réseau.

Remarques

• Vous pouvez appeler un correspondant enregistré dans l'Annuaire partagé de la même manière qu'avec l'Annuaire. Toutefois, vous ne pouvez pas appeler un correspondant enregistré dans une liste de connexion multipoint.
• Vous ne pouvez pas enregistrer un nouveau correspondant, supprimer un correspondant enregistré, attacher une image ou modifier l'Annuaire partagé. De plus, vous ne pouvez pas copier les correspondants enregistrés dans l'Annuaire partagé dans l'Annuaire privé.

Exemple de configuration système

Dans cette configuration système, le partage d'un Annuaire à l'aide de H.350 est activé.

Utilisation de l'Annuaire partagé

Vérifiez que « Mode SPB » est réglé sur « Activé » dans le menu Annuaire partagé, et entrez les valeurs appropriées pour « Adresse serveur SPB » et « Mot de passe du serveur SPB ».

Lorsque « Mode SPB » est réglé sur « Activé », le bouton « Annuaire partagé » apparaît sur l’écran.

Pour afficher l'Annuaire partagé

Lorsque « Mode SPB » est réglé sur « Activé » dans le menu de configuration de l'annuaire partagé, l'annuaire partagé s'ouvre lorsque vous ouvrez un annuaire.

Pour restaurer l'Annuaire, sélectionnez « Annuaire » dans le menu et appuyez sur la touche ENTER.

La procédure pour appeler le correspondant enregistré dans l'Annuaire partagé est la même que pour l'Annuaire.

Pour plus de détails sur l'appel, reportez-vous à « Appel d'un correspondant enregistré dans l'Annuaire » à la page 118.

Réglage du son

Réglage du volume du son reçu

Vous pouvez régler le volume du son reçu d'un correspondant.

Appuyez sur la touche VOLUME + de la télécommande pour augmenter le volume et sur la touche VOLUME – pour le diminuer. L'indicateur de niveau de volume s'affiche sur l'écran du moniteur. L'indicateur disparaît automatiquement si vous n'actionnez pas les touches pendant un certain temps.

Remarques

• Vous devez d'abord régler le volume du moniteur de télévision sur un niveau approprié.
• Si une rétroaction ou une distorsion acoustique due à l'augmentation du volume se produit, réduisez le volume.

Coupure temporaire du son – Fonction de silence

Vous pouvez couper temporairement le son à envoyer au correspondant au cours de la communication.

Appuyez sur la touche MIC ON/OFF de la télécommande.

Le son du site local n'est pas perçu par le correspondant. L'indicateur apparaît sur l'écran du moniteur du site local.

L'indicateur apparaît sur l'écran du moniteur du site distant, indiquant que le son du correspondant n'est pas transmis.

Rétablissement du son

Appuyez de nouveau sur la touche MIC ON/OFF.

L'indicateur sur l'indicateur site local et l'indicateur sur le site distant disparaissent et le correspondant entend le son.

Coupure temporaire du son – Fonction Mic sur la réponse

Vous pouvez couper le son à envoyer à un correspondant lorsque vous avez répondu à un appel du correspondant.

Si vous réglez le paramètre « Mic sur la réponse » sur « Désactivé » dans le menu Réception d'appel, seule l'image du correspondant sera envoyée au site distant lors de la réception d'un appel. L'indicateur apparaît sur l'écran du moniteur.

Pour le réglage, reportez-vous à « Mic sur la réponse » sous Menu Réception d'appel à la page 60.

Transmission du son au correspondant

Appuyez sur la touche MIC ON/OFF de la télécommande. L'indicateur di NEAR aît et le son est reçu par le correspondant.

Synchronisation du son et de l'image – Fonction Sync Lip

Pendant la communication, un décalage peut se produire entre le son et l'image transmis au correspondant, ce qui affecte la qualité de la communication.

La fonction Sync Lip vous permet de synchroniser le son et l'image. Toutefois, cela peut retarder la transmission des signaux audio synchronisés avec les signaux vidéo.

La fonction Sync Lip est activée si vous réglez « Sync Lip » sur « Automatique » dans la page Configuration de base 1 du menu de configuration Audio.

Pour le réglage, reportez-vous à « Sync Lip » sous Menu Audio à la page 68.

Remarque

Pour activer la fonction Sync Lip du correspondant, vous devez lui demandez de l'activer.

Réduction de l'écho – Annulateur d'écho

Le système de communication est équipé de la fonction annulateur d'écho qui permet de réduire l'écho qui se produit pendant une transmission audio.

Réglez « Annulateur d'écho » sur « Activé » dans la page Configuration de base 1 du menu de configuration Audio pour activer l'annulateur d'écho intégré.

Quand un annulateur d'écho externe est utilisé, réglez « Annulateur d'écho » sur « Désactivé ».

Pour des détails sur le réglage, reportez-vous à « Annulateur d'écho » sous Menu Audio à la page 67.

Exemple de connexion pour l'utilisation d'un annulateur d'écho externe

Pour des détails sur la connexion de l'annulateur d'écho externe, consultez le mode d'emploi de l'annulateur d'écho que vous utilisez.

Réglage de la caméra

Vous pouvez régler l'image prise par la caméra locale et envoyée au correspondant afin d'obtenir l'angle et la taille désirés.

Pendant la communication, vous pouvez aussi commander la caméra du site distant afin de régler l'image prise par cette caméra.

Réglage de l'angle de caméra et du zoom

Déterminez l'angle de prise de vue et la taille de l'image qui doit être affichée sur l'écran du moniteur en réglant l'angle et le zoom.

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Sélectionnez la caméra à régler.

Au cours de la communication, appuyez sur la touche F1 de la télécommande pour basculer entre la caméra du site local et celle du site distant.

Lorsque deux caméras sont connectées, appuyez sur la touche F2 de la télécommande pour basculer entre la première et la deuxième caméra. La caméra sélectionnée est affichée en haut du menu Caméra.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Réglages », puis appuyez sur la touche ENTER.

Le menu Réglages s'affiche.

4 Appuyez sur la touche , , ou de la télécommande pour régler l'angle de la caméra afin d'obtenir l'angle de prise de vue souhaité. La caméra sélectionnée panoramique et s'incline, puis l'image réglée s'affiche dans la petite fenêtre ou en plein écran.

5 Utilisez la touche ZOOM de la télécommande pour faire un zoom avant ou arrière. Appuyez sur la touche T (téléobjectif) pour faire un zoom avant et sur la touche W (grand angle) pour faire un zoom arrière.

Pour les détails sur le réglage de zoom numérique, voir « Pour utiliser la fonction de zoom numérique » à la page 147.

Commande de la caméra distante

• Pour commander la caméra distante, réglez « Contrôle de la caméra distante » (page 64) sur « Activé » dans le menu de configuration Communication pour le site local et le site distant. Si ce réglage n'est pas configuré correctement, vous ne pourrez pas contrôler la caméra distante.
• Vous ne pouvez pas commander la caméra distante pendant une session si le format de commande de la caméra distante n'est pas H.281. Si vous ne parvenez pas à commander la caméra distante, demandez au correspondant le format de commande à distance de sa caméra.
• Si les correspondants local et distant essayent de commander la même caméra en même temps, la caméra peut ne pas fonctionner correctement.

Réglage de la luminosité

Normalement, la luminosité est réglée automatiquement pour obtenir un niveau optimal. Vous pouvez aussi la régler manuellement. Il est recommandé de laisser les réglages de luminosité s'effectuer automatiquement pour une luminosité optimale.

Réglage manuel de la luminosité

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche , , ou pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Sélectionnez la caméra à régler.

Au cours de la communication, appuyez sur la touche F1 de la télécommande pour basculer entre la caméra du site local et celle du site distant.

Lorsque deux caméras sont connectées, appuyez sur la touche F2 de la télécommande pour basculer entre la première et la deuxième caméra. La caméra sélectionnée est affichée en haut du menu Caméra.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Luminosité », puis appuyez sur la touche ENTER.

Le menu de réglage Luminosité s'affiche.

4 Appuyez sur la touche ENTER de la télécommande.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Réglage manuel », puis appuyez sur la touche ENTER.

La barre de réglage de la luminosité est sélectionnée.

6 Utilisez la touche , , ou de la télécommande pour régler la luminosité de l'écran.

Appuyez sur la touche ➔ pour augmenter la luminosité et sur la touche ◀ pour la réduire.

Utilisation de la fonction préréglage

Les réglages d'angle de prise de vue et de zoom des caméras locale et distante peuvent être enregistrés dans la mémoire de présélection. Une fois les réglages en mémoire, vous pouvez les rappeler facilement pour déplacer la caméra. Jusqu'à 100 réglages peuvent être enregistrés pour la caméra locale et jusqu'à 6 réglages pour la caméra distante.

Pour enregistrer le réglage de présélection

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche , , ou pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Sélectionnez la caméra dont vous voulez prédéfinir l'angle de prise de vue et le réglage de zoom.

Au cours de la communication, appuyez sur la touche F1 de la télécommande pour basculer entre la caméra du site local et celle du site distant.

Lorsque deux caméras sont connectées, appuyez sur la touche F2 de la télécommande pour basculer entre la première et la deuxième caméra. La caméra sélectionnée est affichée en haut du menu Caméra.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Position prédéfinie », puis appuyez sur la touche ENTER.

La Liste des réglages prédéfinis s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Nouvelle entrée », puis appuyez sur la touche ENTER.

Le menu Enregistrer le réglage prédéfini s'affiche.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Numéro prédéfini », puis sélectionnez le numéro sous lequel le réglage est enregistré.

Seuls les numéros non encore attribués à des réglages prédéfinis peuvent être sélectionnés.

6 Utilisez la touche , , ou de la télécommande pour sélectionner « Réglages » sous « Angle de la caméra », puis appuyez sur la touche ENTER lorsque vous souhaitez régler le zoom et l'angle de prise de vue.

Le menu Réglages s'affiche et vous pouvez régler le zoom et l'angle.

Pour les procédures de réglages, reportez-vous à « Réglage de l'angle de caméra et du zoom » à la page 141.

7 Une fois le réglage terminé, appuyez sur la touche RETURN ou sur la touche ENTER de la télécommande.

Le menu Enregistrer le réglage prédéfini est rétabli.

8 Si vous voulez enregistrer une miniature, utilisez la touche , , ou de la télécommande pour sélectionner « Vignettes » et appuyez sur la touche ENTER et activez la coche pour « Enregistrer dans la vignette/liste ».

L'image actuellement affichée s'enregistrée en tant que vignette.

9 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Les réglages de l'angle et du zoom sont enregistrés sous le numéro sélectionné, et le numéro de présélection apparaît dans la Liste des réglages prédéfinis.

Pour déplacer la caméra à la position prédéfinie.

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Position prédéfinie » dans le menu Caméra, puis appuyez sur la touche ENTER.

La Liste des réglages prédéfinis s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le numéro de présélection que vous souhaitez rappeler, puis appuyez sur la touche ENTER.

Vous pouvez également rappeler les numéros de présélection 1 à 6 en appuyant sur les touches numériques 1 à 6 de la télécommande. Le sous-menu s'affiche.

4 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Chargez », puis appuyez sur la touche ENTER.

La caméra se place sur la position de présélection.

Remarque

Vous pouvez sélectionner les éléments ci-après dans le sous-menu :

« Annuler » : Annule la sélection de la position présélectionnée.

« Edition »: Change la position présélectionnée sélectionnée.

« Suppression »: Supprime la position présélectionnée sélectionnée.

Réglage de la caméra dans le menu de configuration détaillé

Lorsque vous sélectionnez « Détails » dans le menu Caméra, un menu de configuration détaillé s'ouvre. Vous pouvez régler différents paramètres de réglage de la caméra.

Remarque

Le réglage « WDR(View-DR) » ne peut être configuré que lorsque l'unité de caméra HD SRG-120DH (fournie avec le PCS-XG100/XG77) est connectée. Il n'est pas disponible lorsque d'autres modèles de caméras sont raccordés.

Pour utiliser la fonction de zoom numérique

Réglez « Zoom numérique » sur « Activé ».

Utilisation de la fonction de compensation du rétroéclairage

Lorsque le sujet est filmé devant un arrière-plan lumineux, réglez « Rétroéclairage » sur « Activé ». La fonction de compensation du rétroéclairage est activée ce qui vous permet d'obtenir une image claire.

Réglage de la balance des blancs

Réglez la balance des blancs en fonction de l'emplacement de prise de vue.

Automatique : Règle la balance des blancs automatiquement.

Intérieur : Sélectionnez cette option lors de la prise de vue de sujets en intérieur.

Extérieur : Sélectionnez cette option lors de la prise de vue de sujets en extérieur.

ONE PUSH: Sélectionnez cette option lors du réglage de la balance des blancs en effectuant la prise de vue d'un objet blanc dans le centre de l'écran.

Réglage automatique de la mise au point

Sélectionnez « Auto » dans la liste déroulante Focus et appuyez sur la touche ENTER. La mise au point s'effectue automatiquement.

Pour régler la mise au point manuellement

1 Sélectionnez « Manuel » dans la liste déroulante Mise au point.
2 Sélectionnez « Réglage de la mise au point » et appuyez sur la touche ENTER.
3 Réglez la mise au point à l'aide de la touche , , ou de la télécommande.
Pour faire la mise au point sur un sujet éloigné, appuyez sur la touche ➤. Pour faire la mise au point sur un sujet rapproché, appuyez sur la touche ◀.

Pour utiliser la grande plage dynamique (View-DR)

La grande plage dynamique (WDR) différentie entre les zones sombres et claires dans une même scène capturée et éclaircie les zones sombres tout en réduisant les effets élargis dans les zones claires.

Lorsque vous utilisez la grande plage dynamique, réglez « WDR(View-DR) » sur « Low », « Mid » ou « High » en fonction de l'environnement de prise de vue. Pour désactiver la grande plage dynamique, réglez « WDR(View-DR) » sur « Off ».

Remarques

• Le réglage « WDR(View-DR) » ne peut être configuré que lorsque l'unité de caméra HD SRG-120DH (fournie avec le PCS-XG100/XG77) est connectée.
• Pour régler « WDR(View-DR) » sur « Low », « Mid » ou « High », vous devez régler « Luminosité » sur « Réglage Auto » et « Vitesse d'obturation » sur « Auto ».

Pour régler la vitesse d'obturation

Pour régler automatiquement la vitesse d'obturation, réglez « Vitesse d'obturation » sur « Auto ». Pour fixer la vitesse d'obturation, réglez « Vitesse d'obturation » sur « 1/100 ».

Sélection de l'image et du son reçus

Vous pouvez changer l'image affichée sur l'écran du moniteur et basculer entre l'image et le son reçus.

Changement de l'affichage de l'image locale à l'image distante et vice versa

Lorsque l'image affichée sur le moniteur peut être changée pendant la communication, appuyez sur la touche LAYOUT de la télécommande pour afficher l'indication « F1 : Bascule l'image affichée sur le moniteur entre les sites distants et locaux » au bas du moniteur.

Chaque fois que vous appuyez sur la touche F1 de la télécommande, l'image affichée bascule entre celle du site local et celle du site distant.

Pour sélectionner l'image reçue

1 Appuyez sur la touche VIDEO INPUT de la télécommande.

Le menu Entrée vidéo > Proche s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner l'entrée vidéo du site local, puis appuyez sur la touche ENTER.

L'image reçue par l'équipement sélectionné s'affiche sur l'écran du moniteur.

CAMERA : Sélectionne l'image de la caméra raccordée au connecteur CAMERA.

HDMI : Sélectionne l'image de l'équipement (deuxième caméra, etc.) raccordé au connecteur HDMI IN.

DVI-I 1 : Sélectionne l'image de l'équipement raccordé au connecteur DVI-I 1 IN.

DVI-I 2 : Sélectionne l'image de l'équipement raccordé aux prises DVI-I 2 (PC) IN.

Remarque

Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

3 Si vous souhaitez enregistrer l'entrée sélectionnée dans la mémoire du système, utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER. Le menu Entrée vidéo disparaît. L'entrée vidéo enregistrée n'est pas supprimée même après mise hors tension du système, et elle est sélectionnée lors de la remise sous tension.

Changement du nom de l'entrée vidéo affiché dans le menu Entrée vidéo

Vous pouvez attribuer un nom de votre choix à chaque entrée vidéo sur la page Label source vidéo dans le menu de configuration Vidéo. Lorsque vous changez l'entrée vidéo à l'étape 2 ci-dessus, le nom que vous avez attribué s'affiche dans le menu Entrée vidéo.

Par exemple, vous pouvez donner les noms : Caméra1, Caméra2, Aucun, etc.

Pour plus de détails, reportez-vous à « Label source vidéo » dans le menu Vidéo à la page 72.

Sélection de l'entrée vidéo à l'aide des touches F1 à F4 (fonction) de la télécommande

Si vous affectez l'entrée vidéo (Caméra, HDMI, DVI-I 1 ou DVI-I 2) à l'une des touches F1 à F4 de la télécommande dans les « Touches fonctions durant la communication » du menu Autres, vous pouvez changer rapidement l'entrée vidéo en appuyant seulement sur l'une des touches F1 à F4.

Remarque

Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

Pour plus de détails, voir « Touches fonctions durant la communication » dans le menu Autres à la page 84.

Changement du son à envoyer au correspondant

Vous pouvez changer le son envoyé au correspondant en choisissant le son du microphone ou celui de l'appareil raccordé. Utilisez « Entrée audio » dans le menu de configuration Audio.

Pour plus de détails, reportez-vous à « Entrée audio » dans le menu Audio à la page 66.

Sélection de l'entrée audio à l'aide des touches F1 à F4 (fonction) sur la télécommande

Si vous affectez « Sélection de l'entrée audio » à l'une des touches F1 à F4 sur la télécommande dans « Touches fonctions durant la communication » du menu Configuration Autres, vous pouvez modifier l'audio qui est envoyé au site distant à chaque pression de la touche.

Pour plus de détails, consultez « Touches fonctions durant la communication » dans le menu Configuration Autres à la page 84.

Changement de l'entrée vidéo et audio simultanément

Réglez « Lien vers l'entrée audio » sur « Activé » sur la page Lien vers le microphone dans le menu de configuration Vidéo. Lorsque vous changez l'entrée vidéo, l'entrée audio passe automatiquement à celle correspondant à la nouvelle entrée vidéo choisie.

Pour plus de détails, reportez-vous à « Lien vers l'entrée audio » dans le menu Vidéo à la page 72.

Changement de l'image du système distant

Vous pouvez changer la sortie image du système distant pendant la communication.

Appuyez sur la touche VIDEO INPUT, puis sur la touche F1 de la télécommande. Le menu Entrée vidéo > Loin s'affiche.

Utilisez la touche , , ou de la télécommande pour sélectionner la sortie image de l'équipement raccordé au système distant, puis appuyez sur la touche ENTER. L'image sélectionnée est entrée dans le système local et affichée sur l'écran du moniteur.

Remarque

Vous pouvez sélectionner uniquement l'image qui peut être sortie du système distant.

Changement de l'image affichée sur l'écran du moniteur

Vous pouvez afficher simultanément l'image des sites local et distant sur l'écran du moniteur. Cette fonction vous permet de contrôler l'image de vous-même que vous transmettez au correspondant.

1 Appuyez sur la touche LAYOUT de la télécommande.

Le menu Disposition s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner l'un des modes d'affichage sur écran, puis appuyez sur la touche ENTER.

Vous pouvez choisir parmi les huit modes suivants :

Full : Affiche l'image distante en plein écran.

PandP : Affiche l'image distante sur la gauche de l'écran en grand format et l'image locale sur la droite de l'écran en petit format. (Si un ordinateur est connecté au système, l'écran d'ordinateur apparaîtra en bas à droite de l'écran.)

Side by Side : Affiche les images distante et locale côte à côte.

PinP : Affiche la fenêtre d'image locale dans l'image distante plein écran. Vous pouvez sélectionner les emplacements de la fenêtre parmi cinq modèles.

3 Si vous souhaitez enregistrer le mode d'affichage d'écran sélectionné dans la mémoire du système, utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Le menu Disposition disparaît.

Changement de l'emplacement des images distante et locale

Lorsque l'image affichée peut être changée pendant la communication, appuyez sur la touche LAYOUT de la télécommande pour afficher l'indication « F1 : Bascule l'image affichée sur le moniteur entre les sites distants et locaux » au bas du moniteur. À chaque fois que vous appuyez sur la touche F1 de la télécommande, l'emplacement des deux images est interverti.

Pour commuter l'affichage sur une image distante lors de la réception d'images d'un ordinateur (HDMI)

Lorsque vous recevez une image d'ordinateur (HDMI) d'un correspondant distant, appuyez sur la touche LAYOUT de la télécommande pour afficher l'indication « F2: Restaur l'écran du moniteur précédent. » en bas du moniteur. Appuyez sur la touche F2 de la télécommande pour passer sur l'image distante. Pour revenir sur l'image d'ordinateur (HDMI), appuyez de nouveau sur F2.

Remarque

Lorsque vous connectez deux moniteurs et réglez « Sortie moniteur » sur « HDMI 1+DVI-I OUT » dans le menu de configuration vidéo, vous ne pouvez pas passer à une image d'ordinateur (HDMI) en appuyant sur la touche F2.

Capture d'écran

Vous avez la possibilité de capturer l'image affichée sur l'écran à l'aide de « Capture d'écran » dans le menu Outils et d'afficher l'image capturée dans l'Annuaire. L'image capturée est enregistrée dans le dispositif de stockage USB.

Capture de l'image locale

1 Insérez le dispositif de stockage USB dans lequel vous voulez enregistrer l'image capturée dans le port USB du système de communication.

2 Affichez l'image à capturer sur l'écran du moniteur.

Pour plus de détails sur le réglage de la caméra, reportez-vous à « Réglage de la caméra » à la page 141.

3 Appuyez sur la touche TOOLS de la télécommande, ou appuyez sur la touche , , ou pour sélectionner « Outils » dans le menu Accueil, puis appuyez sur la touche ENTER. Le menu Outils s'affiche.

4 Appuyez sur la touche ➤ de la télécommande et sélectionnez « Exécuter » pour effectuer la « Capture d’écran » à l’aide de la touche ↑, ↓, ← ou →, puis appuyez sur la touche ENTER.

L'image affichée sur le moniteur est capturée et enregistrée dans le dispositif de stockage USB.

Pour la procédure permettant d'afficher l'image capturée dans l'Annuaire, reportez-vous à « Enregistrement d'un nouveau correspondant » à la page 127.

Capture de l'image distante

1 Affichez l'image du site distant que vous souhaitez capturer sur l'écran du moniteur pendant la communication.

Pour plus de détails sur le réglage de la caméra distante, reportez-vous à « Réglage de la caméra » à la page 141.

2 Appuyez sur la touche TOOLS de la télécommande pour afficher le menu Outils.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Exécuter » afin d'effectuer la « Capture d'écran », puis appuyez sur la touche ENTER.

L'image distante est capturée et enregistrée dans le dispositif de stockage USB.

Chapitre 4 : Connexion avec l'équipement en option

Ce chapitre décrit les différentes connexions utilisant l'équipement en option en plus des composants du système de communication visuelle HD PCS-XG100/XG77/XG100S/XG77S.

Pour effectuer une connexion multipoint, reportez-vous au Chapitre 6.

Utilisation d'un menu Outils

Un appui sur la touche TOOLS de la télécommande ouvre le menu Outils sur l'écran du moniteur.

Le menu Outils vous permet d'effectuer des opérations souvent utilisées en sélectionnant simplement l'élément approprié dans le menu.

Si vous appuyez sur la touche ➤ de la télécommande, en sélectionnant chaque élément à l'aide de la touche♦, ♦, ◆ ou ➤ puis en appuyant sur la touche ENTER, vous pourrez effectuer les opérations suivantes :

Remarque

La fonction « Reject Answer » n'est disponible que si le logiciel MCU HD PCSA-MCG106/MCG109 en option est installé.

Présentation

Appuyez sur la touche ENTER de la télécommande pour transmettre un signal vidéo DVI-I 2 d'un ordinateur raccordé vers un correspondant. Au cours de la transmission, le message « Exécution en cours » s'affiche et l'élément sélectionnable passe à « Arrêt ». Pour arrêter la transmission de l'image DVI-I 2, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails sur la présentation, reportez-vous à « Utilisation de l'image d'ordinateur pour une présentation » à la page 159.

Enregistrement

En appuyant sur la touche ENTER de la télécommande, vous pouvez enregistrer l'image et le son de la communication visuelle en cours dans un dispositif de stockage USB. Au cours de la sauvegarde de l'enregistrement, le message « Exécution en cours » s'affiche et l'élément de menu sélectionnable passe à « Arrêt ». Pour arrêter l'enregistrement, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails sur l'enregistrement, reportez-vous à « Enregistrement d'une communication visuelle » à la page 161.

Annotation

Si vous appuyez sur la touche ENTER, le menu de démarrage Annotation s'affiche. Vous pouvez transmettre l'image accompagnée de caractères alphabétiques et de graphiques surimposés à l'aide d'une tablette à stylet disponible dans le commerce ou afficher un pointeur à l'écran (fonction Annotation). Pendant l'exécution de la fonction d'annotation, le message « Exécution en cours » s'affiche et l'élément de menu sélectionnable passe à « Arrêt ». Pour arrêter l'annotation, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails sur l'annotation, reportez-vous à « Utilisation de la fonction d'annotation » à la page 163.

Indicateur

Lorsque vous appuyez sur la touche ENTER sur la télécommande et que vous sélectionnez « Activé » à l'aide des touches ♠, ↓, ← ou →, les témoins tels que ceux de la présentation ou du contrôle de la caméra s'affichent sur l'écran du moniteur. Sélectionnez « Désactivé » pour faire disparaître les indicateurs.

Remarque

Le témoin de Micro désactivé est toujours affiché lors de la communication, quel que soit son réglage.

Rejeter la réponse

Si vous appuyez sur la touche ENTER et que vous sélectionnez « Activé » avec la touche , , ou , vous pouvez rejeter des appels entrants en provenance d'autres terminaux pendant la communication. La sélection de « Désactivé » permet d'accepter les appels entrants.

Remarque

La fonction « Reject Answer » n'est disponible que si le logiciel MCU HD PCSA-MCG106/MCG109 en option est installé.

Capture d'écran

Pour enregistrer l'image affichée sur l'écran dans un dispositif de stockage USB en tant qu'image fixe, appuyez sur la touche ENTER de la télécommande.

Pour plus de détails sur la capture d'écran, reportez-vous à « Capture d'écran » à la page 154.

Utilisation de l'image d'ordinateur pour une présentation

Vous pouvez transmettre à un correspondant une image DVI-I 2 reçue d'un ordinateur, etc. en même temps que l'image locale.

Branchement d'un ordinateur

Réalisation d'une présentation

Pour configurer le mode de présentation

Lorsque vous transmettez simultanément à un correspondant une image DVI-I 2 reçue d'un ordinateur, etc. et une image de caméra, ce correspondant peut afficher simultanément les deux images. Cette fonction s'appelle « réaliser une présentation en utilisant le mode de présentation conforme à la norme H.239 ». L'utilisation de cette fonction permet une reproduction fluide des images de la caméra et de l'ordinateur. Pour effectuer une présentation en utilisant le mode de présentation conforme à la norme H.239, il est nécessaire d'activer le mode de présentation sur le système local et le système distant. Si le mode de présentation de l'un des deux systèmes est désactivé, il n'est pas possible d'effectuer une présentation conforme à la norme H.239.

Pour configurer le mode de présentation, réglez « H.239 » sur « Activé » dans la page IP:Mode (page 63) ou dans la page RNIS:Mode (page 65) du menu de configuration de la Communication.

Démarrage d'une présentation

1 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.

2 Appuyez sur la touche ➤ de la télécommande et appuyez sur la touche ↑, ↓, ◀ ou ➤ pour sélectionner « Exécuter » afin de lancer la « Présentation ». L'image RVB de l'ordinateur est transmise au correspondant.

Au cours de la présentation, le message « Exécution en cours » s'affiche à l'écran.

Remarque

Vous pouvez également transmettre l'image d'ordinateur au correspondant en appuyant sur la touche PRESENTATION de la télécommande au lieu de procéder aux étapes 1 et 2 ci-dessus.

Arrêt de la présentation

Sélectionnez « Arrêt » sous « Présentation » dans le menu Outils et appuyez sur la touche ENTER de la télécommande. La transmission de l'image d'ordinateur s'arrête.

Vous pouvez aussi arrêter la présentation en appuyant sur la touche PRESENTATION de la télécommande.

Enregistrement d'une communication visuelle

L'image et le son d'une communication visuelle peuvent être enregistrés sur un dispositif de stockage USB. Les données enregistrées peuvent être visionnées sur un ordinateur ultérieurement.

Pour plus de détails sur les paramètres d'enregistrement, reportez-vous à « Enregistrement » sur la page « Enregistrement » du menu de configuration Administrateur à la page 90.

Démarrage de l'enregistrement

1 Insérez un dispositif de stockage USB dans le port USB.

2 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
3 Appuyez sur la touche ➤ de la télécommande et appuyez sur la touche ↑, ↓, ← ou ➤ pour sélectionner « Exécuter » afin de lancer « Enregistrement », puis appuyez sur la touche ENTER. Le message « Démarrer l'enregistrement ? » s'affiche.
4 Utilisez la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER. L'enregistrement sur le dispositif de stockage USB démarre. Pendant l'enregistrement, le message « Enregistrement [Exécution en cours] » s'affiche dans le menu Outils et l'option de menu passe à « Arrêt ».

Arrêt de l'enregistrement

1 Sélectionnez « Arrêt » sous « Enregistrement » dans le menu Outils, puis appuyez sur la touche ENTER de la télécommande.

Le message « Arrêter l'enregistrement ? » s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER.

L'enregistrement sur le dispositif de stockage USB s'arrête.

Remarques

- Pendant un enregistrement, si la capacité restante du dispositif de stockage USB n'est pas suffisante, l'enregistrement s'arrête automatiquement et un message d'avertissement s'affiche.

- Vous pouvez enregistrer jusqu'à 2 GB ou 12 heures de vidéo pour un seul enregistrement. Si la taille ou la durée maximales des fichiers est atteinte pendant l'enregistrement, l'enregistrement s'arrête automatiquement et un message de notification apparaît. Comme le débit de la vidéo pendant l'enregistrement est de 512 Kbps ou 1 Mbps, la capacité maximale de 2 GB est généralement atteinte en premier. La durée d'enregistrement dans ces cas est d'environ 8 heures pour le réglage du débit vidéo de 512 Kbps et de 4 heures pour celui de 1 Mbps.

- Bien que les fichiers enregistrés MPEG4 aient toujours le même nom de fichier que les fichiers MPEG4 qui peuvent être lus sur tout autre appareil prenant en charge le format vidéo du stockage USB, vous ne pouvez pas lire ces fichiers sur ces appareils même après que les fichiers ont été reconnus et déplacés vers les répertoires de fichiers de ces appareils.

Pour démarrer et arrêter l'enregistrement à l'aide des touches F1 à F4 (fonction) sur la télécommande

Si vous affectez « Démarrage/Arrêt de l'enregistrement » à l'une des touches F1 à F4 sur la télécommande dans « Touches fonctions durant la communication » du menu Configuration Autres, vous pouvez démarrer ou arrêter l'enregistrement à chaque pression de cette touche.

Pour plus de détails, consultez « Touches fonctions durant la communication » dans le menu Configuration Autres à la page 84.

Utilisation de la fonction d'annotation

Au cours de la communication, vous pouvez transmettre ou recevoir des caractères ou des graphiques inscrits sur l'écran à l'aide d'une tablette à stylet à mesure qu'ils sont écrits. Vous pouvez également pointer vers l'image de la caméra ou l'image d'ordinateur à l'aide d'un pointeur. Il s'agit là de la fonction « Annotation ».

La fonction d'annotation est compatible avec les tablettes à stylet de Wacom Co., Ltd.

Pour obtenir des détails sur les produits compatibles, consultez votre revendeur Sony.

Remarques

• La communication à l'aide d'une tablette à stylet est uniquement disponible pour la communication entre des systèmes de communication PCS-XG80/XG80S/XG55/XG55S/XA80/XA55/XL55/G60/G60D/G60DP/XG100/XG77/XG100S/XG77S. L'utilisation d'une tablette à stylet est impossible pour la communication sur d'autres systèmes de communication Sony.
• Les graphiques créés avec la fonction Annotation n'apparaîtront pas dans la vidéo enregistrée.
• Le fonctionnement peut varier en fonction de la tablette à stylet que vous utilisez.

Pour obtenir des détails, consultez votre revendeur Sony.

Raccordement d'une tablette à stylet

1 Mettre hors tension le système de communication.
2 Raccordez la tablette à stylet au port USB situé sur le panneau avant du système de communication.

3 Appuyez sur l'interrupteur d'alimentation ⏻ pour mettre le système sous tension.

Utilisation de la fonction d'annotation pendant la communication

Démarrage de l'annotation

1 Démarrez la communication.
2 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
3 Appuyez sur la touche ➔ de la télécommande et appuyez sur la touche ↑, ↓, ← ou ➔ pour sélectionner « Exécuter » afin de lancer « Annotation », puis appuyez sur la touche ENTER.

Le menu Annotation s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner le « Ecran d'arrière-plan » pour l'exécution de la fonction d'annotation, puis appuyez sur la touche ENTER.

Image distante : Vous permet de sélectionner l'image du site distant comme arrière-plan

Image locale : Vous permet de sélectionner l'image du site local comme arrière-plan

Ordinateur reçu : Vous permet de sélectionner l'image d'ordinateur reçue du site distant comme arrière-plan

Ordinateur de transmission : Vous permet de sélectionner l'image d'ordinateur du site local comme arrière-plan

Remarques

• L'option « Ordinateur reçu » peut uniquement être sélectionnée lorsqu'une image d'ordinateur est en cours de réception du site distant.
• L'option « Ordinateur de transmission » peut uniquement être sélectionnée lorsqu'une image d'ordinateur est en cours de transmission depuis le site local.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Mode d'annotation », puis appuyez sur la touche ENTER.

Dessin : Vous permet de tracer des lettres ou des graphiques sur l'écran.

Pointage : Vous permet d'afficher un pointeur sur l'écran.

6 Utilisez la touche , , ou de la télécommande pour sélectionner « Démarrage », puis appuyez sur la touche ENTER.

L'indicateur signalant que le site local utilise la fonction d'annotation s'affiche.

Lorsque vous sélectionnez le mode Dessin, l'indicateur (stylet) s'affiche sur l'écran du moniteur, et lorsque vous sélectionnez le mode Pointage, (pointeur) s'affiche.

7 Inscrivez des lettres ou des graphiques sur l'écran à l'aide du stylet fourni avec la tablette à stylet, ou déplacez le pointeur sur l'écran.

Les données écrites s'affichent en direct sur l'écran.

Pour plus de détails sur la méthode d'utilisation de la tablette à stylet, reportez-vous au mode d'emploi fourni avec la tablette.

Opérations pendant le pointage

Vous pouvez pointer la partie que vous souhaitez sur l'écran du moniteur avec un pointeur. Vous ne pouvez pas tracer des lettres ou des graphiques en mode pointage.

Opérations pendant le dessin

Utilisez l'équipement à l'aide des touches de fonction de la tablette et des touches présentes sur le stylet.

Démarrage du dessin

Appuyez sur la touche tout en haut de la tablette.

Arrêt du dessin

Appuyez sur la deuxième touche de la tablette à partir du haut.

Changement de couleur

Appuyez sur la touche inférieure du stylet. La couleur change à chaque fois que vous appuyez sur la touche. Vous avez le choix entre les couleurs noir, rouge, bleu, vert, jaune, orange, violet et blanc.

Pour effectuer cela à l'aide d'opérations tactiles, placez un doigt sur l'écran de la tablette et tapez à droite de cette position avec un deuxième doigt.

Changement de densité de ligne

Appuyez sur la touche supérieure du stylet. La densité de ligne change à chaque fois que vous appuyez sur la touche. Vous avez le choix entre trois densités de ligne différentes.

Pour effectuer cela à l'aide d'opérations tactiles, placez un doigt sur l'écran de la tablette et tapez à gauche de cette position avec un deuxième doigt.

Effacement à l'aide de la gomme

Touchez le commutateur d'extrémité (gomme) du stylet sur la tablette et déplacez-le sur les lettres ou les graphiques que vous souhaitez effacer. Pour effectuer cela à l'aide d'opérations tactiles, touchez l'écran de la tablette avec deux doigts et réalisez l'opération à l'aide du bout de vos doigts.

Effacement total des lettres ou graphiques inscrits

Appuyez sur la touche tout en bas de la tablette.

Obtention des droits de dessin

En général, les droits de dessin appartiennent au correspondant ayant initié l'annotation. Si le correspondant distant initie l'annotation, la touche Obtenir des droits de dessin s'affiche et l'indicateur (Dessin exécuté par le correspondant distant) s'affiche sur l'écran du moniteur du site local. Si vous souhaitez obtenir des droits de dessin, appuyez sur la deuxième touche de la tablette à partir du bas. L'indicateur (Dessin exécuté par le correspondant local) s'affiche sur l'écran du moniteur et vous êtes autorisé à inscrire des lettres et des graphiques sur l'écran.

Enregistrement des dessins tracés à partir de la fonction d'annotation

1 Insérez dans le système de communication, un dispositif de stockage USB dans lequel vous souhaitez enregistrer les dessins effectués à partir de la fonction d'annotation.
2 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
3 Sélectionnez « Exécuter » pour effectuer la « Capture d’écran » dans le menu Outils.
Les dessins tracés sur l'écran à partir de la fonction d'annotation sont enregistrés dans le dispositif de stockage USB en tant qu'image fixe.

Arrêt du mode d'annotation

1 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
2 Utilisez la touche , , ou de la télécommande pour sélectionner « Arrêt » pour la fonction « Annotation », puis appuyez sur la touche ENTER.
Le mode d'annotation s'arrête.
Les lettres et graphiques tracés à partir de la fonction d'annotation sont supprimés lorsque la communication prend fin.

Utilisation de microphones multiples

Vous pouvez transmettre le son stéréo de deux microphones PCS-A1 (deux sont fournis avec le PCS-XG100/XG100S et un seul est fourni avec le PCS-XG77/XG77S) au système.

Raccordement des microphones

Raccordez les microphones en options aux prises MIC (A1) 1 (R) et 4 (L) du système de communication. L'alimentation électrique des microphones est assurée par le système.

Remarque

Lorsque vous utilisez deux microphones ou plus, connectez-les comme suit.

• Pour deux microphones : Connecteurs 1 (R) et 4 (L) des connecteurs MIC (A1)
• Pour quatre microphones : Connecteurs 1 (R), 2 (R), 4 (L) et 5 (L) des connecteurs MIC (A1)
• Pour six microphones : Connecteurs 1 (R), 2 (R), 3 (R), 4 (L), 5 (L) et 6 (L) des connecteurs MIC (A1)

Utilisation des microphones raccordés

Réglez « Entrée audio » sur « MIC » dans la page Configuration de base 1 du menu de configuration Audio, et réglez « Entrées audio (MIC) » sur « MIC (A1) » (page 66).

Pour transmettre le son stéréo de deux microphones, réglez « Mode d'entrée » sur « Stéréo » (page 68). Réglez ce paramètre sur « Monaural » pour transmettre le son monaural de deux microphones.

Remarques concernant l'installation des microphones

• Installez le microphone à 50 cm (1,6 ft) des participants.
• Placez le microphone dans un endroit calme et sans écho.
• Placez les haut-parleurs de manière à ce que les participants ne soient pas placés entre eux et les microphones.

- Installez les microphones à distance d'appareils susceptibles de produire du bruit.

- Évitez de couvrir les microphones, par exemple avec du papier, de les transporter et de les déplacer. Sinon, un bruit extrême et un écho peuvent être entendus quelques instants chez le correspondant. Dans ce cas, attendez que l'écho disparaisse.

- Lors de la transmission d'un son stéréo, placez le microphone relié à la prise MIC (A1) 1 (R) à droite de la caméra et le microphone relié à la prise MIC (A1) 4 (L) à gauche.

- Installez les microphones à une distance spécifiée du moniteur (haut-parleurs). Les distances spécifiées sont basées sur le réglage « Son et prise de son de la voix adaptables » comme suit.

– Proche et naturel : 1,5 m ou plus

- Balance : 2,5 m ou plus

- Ample et net : 4,0 m ou plus

Exemples de disposition des microphones

Microphones PCS-A1

Utilisation d'une deuxième caméra

Vous pouvez connecter la deuxième caméra via la première caméra.

Exemple de raccordement pour une deuxième caméra

Raccordez le connecteur de sortie vidéo de la deuxième caméra au connecteur the HDMI IN, DVI-I 1 IN ou DVI-I 2 (PC) IN à l'arrière du système de communication.

Remarque

Le connecteur HDMI IN n'est pas disponible sur le PCS-XG77/XG77S.

Sélectionnez « DVI-I 1 », « DVI-I 2 » ou « HDMI » sous « Entrée de la seconde caméra » dans le menu de configuration Caméra selon le connecteur auquel la caméra est reliée.

Remarque

Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

Basculement de l'image filmée par deux caméras

Lorsque vous ouvrez le menu Caméra, l'instruction « F2: Passe à la première caméra. » ou « F2 : Passe à la seconde caméra. » s'affiche au bas de l'écran du moniteur. À chaque fois que vous appuyez sur la touche F2 de la télécommande, l'image filmée par une caméra bascule sur l'autre caméra.

Pour la procédure permettant d'ouvrir le menu Caméra, reportez-vous à « Réglage de la caméra » à la page 141.

Enregistrement pendant une communication

Vous pouvez enregistrez les voix des participants sur les sites distant et local pendant une communication en raccordant un dispositif d'enregistrement audio à la prise REC OUT du système de communication.

Cette fonction est pratique pour dresser le procès-verbal de la communication.

Raccordement d'un dispositif d'enregistrement audio

Enregistrement avec un dispositif d'enregistrement audio

Lorsqu'un dispositif d'enregistrement audio est relié aux prises AUDIO IN et REC OUT, réglez « Enregistrement du son local » sur « Activé » dans la page Configuration de base 1 du menu de configuration Audio, un écho risquant d'être généré et transmis au correspondant (page 66).

Pour enregistrer le son sortant des prises REC OUT L/R sur 2 canaux en monaural, réglez « Mode REC OUT » sur « Monaural 2ch » dans la page Configuration de base 2 du menu de configuration Audio.

Envoi d'images et du son de l'appareil externe vers un correspondant

Le système de communication vous permet d'envoyer des images et du son de l'appareil relié (comme un magnétoscope) au correspondant.

Raccordement de l'appareil vidéo pour l'entrée

Le système de communication est équipé de deux entrées vidéo.

Réception des images et du son d'un appareil externe

Réception des images

Appuyez sur la touche VIDEO INPUT de la télécommande pour ouvrir le menu Entrée vidéo > Proche, puis sélectionnez l'image que vous souhaitez recevoir.

Utilisez la touche , , ou de la télécommande pour sélectionner l'équipement externe raccordé à chaque entrée vidéo sur le système de communication, puis appuyez sur ENTER.

L'image de l'équipement sélectionné s'affiche.

CAMERA : Image filmée par la caméra raccordée au connecteur CAMERA.

HDMI : Image de la caméra ou de l'appareil vidéo relié au connecteur HDMI IN.

DVI-I 1 : Image de la caméra ou de l'appareil vidéo relié au connecteur DVI-I 1 IN.

DVI-I 2 : Image d'un ordinateur, etc. relié au connecteur DVI-I 2 (PC) IN.

Remarque

Le réglage « HDMI » n'est pas disponible sur le PCS-XG77/XG77S.

Pour enregistrer l'entrée sélectionnée, utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Réception des signaux audio

Réglez « Entrée audio » sur « AUX » ou « MIC+AUX » sur la page Configuration de base 1 du menu de configuration Audio (page 66).

Si le réglage est sur « AUX », le son émis par l'appareil externe est reçu et le son d'un microphone est désactivé. Si le réglage est sur « MIC+AUX », les deux sons sont reçus.

Pour passer au son émis par l'appareil externe raccordé aux prises AUDIO 1 IN ou AUDIO 2 IN, réglez « Entrées audio (AUX) » sur « AUDIO1 » ou « AUDIO2 » dans la page Configuration de base 1 du menu de configuration Audio (page 66).

Changement de l'entrée vidéo et audio simultanément

Réglez « Lien vers l'entrée audio » sur « Activé » sur la page Lien vers le microphone dans le menu de configuration Vidéo (page 72) afin de relier le son que vous souhaitez changer en même temps que l'image reçue.

Lorsque l'image reçue est changée, le son reçu passe automatiquement au son correspondant à l'image reçue.

Visualisation de l'image du système sur un moniteur ou un projecteur

Lorsque le moniteur ou le projecteur est raccordé au système de communication, vous pouvez afficher l'image du système.

Raccordement d'un moniteur ou d'un projecteur

Utilisation de l'appareil d'affichage raccordé

Lors de la transmission de l'image vers le moniteur raccordé au connecteur HDMI-1 OUT et vers l'appareil d'affichage relié au connecteur DVI-I OUT, réglez « Sortie moniteur » sur « HDMI 1 + DVI-I OUT » dans la page Configuration de base du menu de configuration Vidéo (page 70).

Vous pouvez sélectionner la sortie du signal vidéo avec le réglage « Format de la sortie moniteur DVI-I ». (page 71)

Remarque

Si « Sortie moniteur » est réglé sur « HDMI 1 + DVI-I OUT », « HDMI 1 + HDMI 2 » ou « Triple moniteurs » lorsque aucun moniteur HDMI n'est connecté au système de communication, vous ne pouvez pas afficher les menus. Avant d'effectuer ce réglage, veillez à connecter un moniteur HDMI.

Images affichées sur les deux moniteurs

Pendant la communication, les images suivantes sont affichées sur les deux moniteurs.

Image affichée sur le premier moniteur

L'image locale ou distante filmée par la caméra (image animée) est affichée sur le premier moniteur raccordé au connecteur HDMI-1 OUT.

Pour basculer entre les images locale et distante, appuyez sur la touche LAYOUT, puis sur la touche F1 de la télécommande.

Image affichée sur le deuxième moniteur

L'image filmée par la caméra locale ou l'image DVI transmise par le correspondant peut être affichée sur le deuxième moniteur raccordé au connecteur DVI-I OUT.

Communication sans image – Conférence téléphonique

Le système de communication visuelle vous permet d'effectuer une communication uniquement vocale par le biais de téléphones via une ligne RNIS (conférence téléphonique).

Les procédures de connexion de base sont les mêmes que pour une communication normale avec son et image.

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

Exécution d'une conférence téléphonique avec un correspondant non enregistré dans l'annuaire

Réglez « Interface réseau » sur « TEL » dans le menu Appel détaillé.

Pendant la conférence téléphonique, l'indicateur « Voice Only » est affiché.

Pour le réglage « Interface réseau », voir « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 120.

Enregistrement d'un correspondant en vue d'une conférence téléphonique

Réglez « Interface réseau » sur « TEL » dans le menu Edition de l'annuaire qui s'affiche dans l'Annuaire.

Pour l'enregistrement, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 127.

Réglage du format de compression audio

Sélectionnez le format de compression audio en réglant le « Mode

Téléphone » dans le menu Émission d'appel.

Lorsque vous lancez la conférence téléphonique, réglez « Mode Téléphone » sur « Automatique » (page 59). Lorsque l’option est réglée sur

« Automatique », le format G.711 μ-law est sélectionné automatiquement.

Vous n'avez pas besoin de régler le format de compression audio en cas de réception d'un appel du correspondant en vue d'une conférence téléphonique.

Commande du système distant par la tonalité – Transmission DTMF

Le système de communication visuelle permet de commander le système distant connecté par envoi d'une tonalité (DTMF: Dual Tone Multi Frequency) attribuée aux touches de numérotation (0-9, #). *

1 Appuyez sur la touche TONE ()*de la télécommande pendant la communication.

Le menu DTMF s'affiche sur l'écran du moniteur.

2 Appuyez sur une des touches numériques (0-9, #) de la télécommande correspondant à la tonalité que vous voulez transmettre au correspondant.

La tonalité est envoyée lorsque la touche est actionnée.

3 Pour ne plus envoyer la tonalité, appuyez sur la touche ENTER de la télécommande.

Le menu DTMF disparaît.

Remarque

Le microphone s'éteint automatiquement lorsque le menu DTMF est affiché.

Accès au système de communication

Les commandes suivantes permettent d'accéder au système de communication. Pour plus de détails sur chaque commande, consultez votre revendeur Sony.

Remarque

Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder au système. Lorsque vous autorisez l'accès externe, assurez-vous de configurer tous les mots de passe sur la page Mot de passe (page 87) du menu Administrateur.

Utilisation d'un navigateur Web

Vous pouvez commander ou configurer le système de communication à partir d'un navigateur Web.

Pour accéder au système de communication à partir d'un navigateur Web, réglez « Accès Web » sur « Activé » sur la page Autorisation d'accès du menu Administrateur (page 90).

Pour plus de détails sur le fonctionnement Web, reportez-vous au Chapitre 7, « Fonction de contrôle Web ».

Utilisation de Telnet

Vous pouvez commander ou configurer le système de communication à partir de Telnet.

Pour accéder au système de communication à partir de Telnet, réglez « Accès Telnet » sur « Activé » sur la page Autorisation d'accès du menu Administrateur (page 90).

Utilisation de SSH

Vous pouvez commander ou configurer le système de communication à partir de SSH.

Pour accéder au système de communication à partir de SSH, réglez « Accès SSH » sur « Activé » sur la page Autorisation d'accès du menu Administrateur (page 91).

Chapitre 5 : Connexion cryptée

Lorsque la communication doit rester strictement confidentielle, le système de communication établit une connexion sur laquelle la vidéo et l'audio sont cryptés. Une connexion qui utilise cette fonction est appelée connexion cryptée.

Ce chapitre explique comment exécuter une connexion cryptée.

Le système de communication est équipé du cryptage standard, conforme aux normes H.233, H.234 et H.235 standardisées par l'ITU-T.

Remarques

• La fonction de cryptage n'est pas disponible dans certains pays et régions.
• La bande passante maximale pour les connexions cryptées est de 6 Mbps.

Préparation d'une connexion cryptée sur un réseau LAN

Pour établir une connexion cryptée, le paramètre « Mode Cryptage » doit être défini dans le menu de configuration Cryptage.

Définissez « Mode Cryptage » sur « Priorité connexion » ou « Priorité cryptage » dans le menu de configuration Cryptage.

Priorité connexion

Connexion avec cryptage à un correspondant avec la connexion cryptée standard activée. Connexion sans codage aux correspondants ne pouvant se connecter avec le cryptage standard ou aux correspondants ayant le cryptage désactivé.

Priorité cryptage

Connexion aux correspondants avec connexion cryptée standard activée uniquement.

Démarrage d'une connexion cryptée

Vous pouvez démarrer une connexion cryptée en appelant un correspondant en suivant la même procédure que pour une connexion quotidienne.

Au cours d'une connexion cryptée, l'icône de cryptage, est affichée.

Si aucune icône n'est affichée, les données transmises et reçues ne sont pas codées. Confirmez l'affichage d'une icône avant d'établir une connexion.

Lorsque la connexion cryptée est désactivée

Si le message suivant apparaît lorsque vous appelez un correspondant, il n'est pas possible d'établir une connexion cryptée.

Messages d’erreur Causes
Le système distant n’est pas compatible avec la fonction de cryptage.	Le système distant n’est pas équipé de la fonction de cryptage.
La fonction de cryptage du système distant est désactivée.	La fonction de cryptage d’un système distant est désactivée ou le paramètre de la méthode de cryptage du signal du système distant est différent de celui du système local.
La fonction de cryptage d’un système distant est activée.	La fonction de cryptage sur un système distant est activée.
La conférence n’a pas pu commencer parce que la fonction de cryptage du système local est désactivée.	« Mode Cryptage » est défini sur « Désactivé » sur le système local.
La conférence n’a pas pu commencer parce que la fonction de cryptage du système distant est désactivée.	La fonction de cryptage sur un système distant est désactivée.
La conférence n’a pas pu commencer parce que la méthode de cryptage de signal du système local est différente de celle du système distant.	Le paramètre de la méthode de cryptage du système distant est différent de celui du système local.
La visioconférence par cryptage standard n’est pas disponible avec la connexion SIP.	Vous êtes connecté à un système distant par une connexion SIP.

C h a p i t r e 6 : Connexion multipoint

Ce chapitre décrit comment connecter votre système à plusieurs points.

Pour une connexion multipoint, il est nécessaire d'installer le logiciel MCU HD PCSA-MCG106/MCG109 en option.

Pour la connexion via un réseau LAN, une collection multipoint parmi 16 points au maximum, y compris votre site, est disponible.

Remarques

• RNIS est pris en charge dans la version 1.41 et ultérieure.
• Quand vous utilisez une connexion RNIS, l'installation du logiciel MCU HD PCSA-MCG106/MCG109 sur deux systèmes de communication ou plus ne permet pas une connexion en cascade.

Limitations pour l'utilisation du logiciel MCU

• Lorsqu'une connexion multipoint s'effectue via un réseau LAN, vous pouvez configurer le débit binaire de communication total pour tous les points de connexion grâce à l'option « Bande passante » dans le menu de configuration Communication. Comme le débit binaire de communication de chaque point est ajusté automatiquement pour ne pas dépasser la valeur sélectionnée dans « Bande passante », le débit binaire réel par point peut être différent de celui sélectionné pour ce point.
• Lors de l'utilisation de la connexion multipoint avec le PCS-XG100/XG100S comme terminal principal, la limite maximale du débit binaire de la communication peut varier selon le nombre de sites connectés. (Cependant, ce n'est pas le cas si « Activation à la voix (1080P) » est sélectionné pour le « Mode d'affichage ».)
  3 à 4 points : Jusqu'à 4 Mbps pour envoyer et recevoir
  5 à 6 points : Jusqu'à 2 Mbps pour envoyer et recevoir
  7 à 9 points : Jusqu'à 1 Mbps (jusqu'à 2 Mbps pour le débit binaire d'envoi seulement avec 1080p)
• Les modes vidéo H.264, H.263+ et H.261 sont pris en charge.
• Les modes audio G.711, G.722, G.728 et MPEG4 AAC sont pris en charge.
• Une connexion multipoint, y compris une connexion SIP n'est pas disponible.
• Seul le PCS-XG100/XG100S/XG77/XG77S est activé pour être utilisé en tant que terminal principal pour la connexion en cascade.
• Lorsque le système local est utilisé comme terminal principal et qu'il est connecté à des terminaux distants autres que le PCS-XG80/XG80S/XG55/XG55S/XA80/XA55/XL55/XG100/XG77/XG100S/XG77S/XC1, la bande passante maximale utilisable est limitée à 4 Mbps. La largeur de bande maximale à utiliser est aussi restreinte à 4 Mbps lorsque les terminaux

distants sont des appareils mobiles.

- Les connexions multipoints avec lesquelles le PCS-XG77/XG77S sert de terminal principal sont prises en charge pour la version 1.41 et ultérieure. Par contre, seul le logiciel MCU HD PCSA-MCG106 peut être installé sur le PCS-XG77/XG77S.

Restrictions lors de l'utilisation de lignes RNIS

- Lors de l'utilisation d'une connexion RNIS, la connexion à un seul autre point est possible.

- Pour les connexions comprenant RNIS et IP, le nombre maximal de connexions est de cinq points.

- Si vous voulez établir une connexion RNIS après la connexion à six autres points ou plus via IP, toutes les autres connexions doivent être arrêtées avant de se connecter au terminal RNIS.

- Le débit binaire sera identique pour les terminaux connectés via ISDN et via IP. Par exemple, si une connexion avec un débit binaire de 2 Mbps entre chaque terminal IP est effectuée et qu'une nouvelle connexion avec un débit binaire de 2 B (128 Kbps) est établie avec un terminal ISDN, le débit binaire pour les deux terminaux IP et ISDN sera de 128 Kbps.

Exemples de connexion d'une connexion multipoint

Remarque

Une clé de licence doit être achetée et installée pour pouvoir utiliser le logiciel MCU HD. Pour les détails sur l'achat des clés de licence, consultez votre revendeur Sony.

Pour les détails sur l'installation des clés de licence, voir « Ajout d'un logiciel en option » à la page 193.

Utilisation de la connexion LAN (neuf points maximum)

L'installation du logiciel MCU HD PCSA-MCG106 en option sur un système de communication visuel HD vous permet de connecter six points au maximum, alors qu'avec le logiciel MCU HD PCSA-MCG109 installé, vous pouvez connecter neuf points maximum.

Si vous avez déjà effectué une connexion point à point, lorsqu'un troisième point appelle, le système démarre automatiquement une connexion multipoint.

L'illustration montre un exemple avec le PCSA-MCG109 installé.

Remarques

- Pour une connexion multipoint, seul le système de communication sur lequel le logiciel MCU HD PCSA-MCG106/MCG109 est installé peut être utilisé comme

terminal principal. Si vous désirez utiliser plusieurs systèmes de communication en tant que terminaux principaux selon le type de connexion, il est nécessaire d'installer autant de logiciels MCU HD que de terminaux principaux.

- Lorsqu'un système est construit en utilisant uniquement les terminaux PCS-XG100/XG100S et les terminaux PCS-XG77/XG77S sur lesquels le logiciel de mise à jour HD PCSA-RXG77 est installé, les signaux vidéo progressifs 1080p60 (Full HD) avec une résolution de 1920 × 1080 peuvent être envoyés du terminal principal vers les autres terminaux.

Utilisation de la connexion en cascade via un réseau LAN (16 points maximum)

L'installation du logiciel MCU HD PCSA-MCG106/MCG109 en option sur deux systèmes de communication visuels HD permet la connexion en cascade avec deux terminaux principaux. Le logiciel PCSA-MCG106 vous permet d'effectuer une connexion multipoint parmi dix points au maximum en connectant quatre points sur chaque terminal principal. Le logiciel PCSA-MCG109 vous permet d'effectuer une connexion multipoint parmi seize points au maximum en connectant sept points sur chaque terminal principal.

• Même si le logiciel MCU HD PCSA-MCG106/MCG109 est installé sur trois systèmes de communication ou plus, la connexion en cascade n'est pas disponible.
• Pour la connexion en cascade, « Mode d'affichage » doit être réglé sur le mode « Activation à la voix » seulement pendant la communication. Les modes « Fractionné » et « Fractionné (fixé) » ne sont pas disponibles.
• Le contrôle de la caméra à distance et la commutation de l'entrée de l'image distante ne sont pas possibles pendant les connexions en cascade.

- Seul le PCS-XG100/XG100S/XG77/XG77S est activé pour être utilisé en tant que terminal principal sur le site distant.

Utilisation conjointe du LAN et du RNIS

Remarque

RNIS est pris en charge dans la version 1.41 et ultérieure.

L'installation du logiciel MCU HD PCSA-MCG106/MCG109 sur un système de communication visuel HD permet une connexion multipoint avec les terminaux connectés via un réseau LAN ou une ligne RNIS.

Connexion avec un téléphone normal

Lorsque vous utilisez une connexion RNIS, un téléphone normal peut être connecté à un seul point. Il ne peut être connecté en même temps que des lignes RNIS.

Seule la connexion 1B (64K) est disponible pour un téléphone normal.

Restrictions lors de l'utilisation de lignes RNIS

- Lors de l'utilisation d'une connexion RNIS, la connexion à un seul autre point est possible.

- Pour les connexions comprenant RNIS et IP, le nombre maximal de connexions est de cinq points.

- Si vous voulez établir une connexion RNIS après la connexion à six autres points ou plus via IP, toutes les autres connexions doivent être arrêtées avant de se connecter au terminal RNIS.

- Le débit binaire sera identique pour les terminaux connectés via RNIS et via IP. Par exemple, si une connexion avec un débit binaire de 2 Mbps entre chaque terminal IP est effectuée et qu'une nouvelle connexion avec un débit binaire de 2 B (128 Kbps) est établie avec un terminal RNIS, le débit binaire pour les deux terminaux IP et RNIS sera de 128 Kbps.

Utilisation de la connexion en cascade du LAN et de la connexion RNIS

Remarques

RNIS est pris en charge dans la version 1.41 et ultérieure.

L'installation du logiciel MCU HD PCSA-MCG106/MCG109 sur deux systèmes de communication visuels permet une connexion en cascade comportant deux terminaux principaux. La connexion de quatre terminaux sur un terminal principal vous permet de réaliser une connexion multipoint via un LAN et un RNIS avec 10 points au maximum.

• Veillez à utiliser la connexion LAN entre deux systèmes de communication connectés en cascade. La connexion en cascade via une ligne RNIS n'est pas disponible.
• Pour la connexion en cascade, « Mode d'affichage » doit être réglé sur le mode « Activation à la voix » seulement pendant la communication. Les modes « Fractionné » et « Fractionné (fixé) » ne sont pas disponibles.
• Le contrôle de la caméra à distance et la commutation de l'entrée de l'image distante ne sont pas possibles pendant les connexions en cascade.
• Seul le PCS-XG100/XG100S/XG77/XG77S est activé pour être utilisé en tant que terminal principal sur le site distant.

Ajout d'un logiciel en option

Un logiciel en option peut être ajouté au menu de configuration administrateur ou à la page Web.

Ajout d'un logiciel en option dans le menu de configuration administrateur

1 Affichez la page Écran 1 de l'Option Logicielle (Administrateur 9) dans le menu de configuration administrateur.

2 Saisissez la clé du logiciel optionnel que vous voulez ajouter. Si la clé saisie est valide, le système la reconnaît et affiche le nom du logiciel optionnel sous la case d'entrée. De plus, la clé du logiciel optionnel saisie s'affiche en astérisque (*) lorsqu'elle est reconnue.

Pour les détails sur les clés de logiciel optionnel, consultez votre revendeur Sony.

Remarques

• Vous pouvez enregistrer jusqu'à huit logiciel optionnels.
• Les clés de logiciel optionnel ne peuvent pas être supprimées une fois reconnues par le système.
• L'installation du logiciel optionnel est maintenue, même après la mise à jour de la version du logiciel système.

Ajout d'un logiciel en option dans la page Web

1 Accédez au système à partir du navigateur Web sur votre ordinateur.
Pour les détails sur l'accès à ce système, reportez-vous au « Chapitre 7 : Fonction de contrôle Web ».
2 Cliquez sur « Configuration » au sommet de la page Web.
3 Cliquez sur « Option logicielle » qui apparaît sur le côté gauche de l'écran. L'écran « Option logicielle » apparaît.

4 Saisissez la clé du logiciel optionnel que vous voulez ajouter.

Si la clé saisie est valide, le système la reconnaît et affiche le nom du logiciel optionnel sous la case d'entrée. De plus, la clé du logiciel optionnel saisie s'affiche en astérisque (*) lorsqu'elle est reconnue.

Pour les détails sur les clés de logiciel optionnel, consultez votre revendeur Sony.

Remarques

• Vous pouvez enregistrer jusqu'à huit logiciel optionnels.
• Les clés de logiciel optionnel ne peuvent pas être supprimées une fois reconnues par le système.
• Les clés de logiciel optionnel n'apparaîtront pas dans les journaux de systèmes ou les fichiers de configuration.
• L'installation du logiciel optionnel est maintenue, même après la mise à jour de la version du logiciel système.

Confirmation que l'installation du logiciel en option est terminée

Le logiciel installé est indiqué dans « Option Logicielle » sur la page Informations machine du menu Etat de la machine.

Pour plus de détails, voir « Informations machine » à la page 96.

Configuration d'un Multipoint

Définition d'un Multipoint

1 Ouvrez le menu de configuration Multipoint, réglez « Fonction Multipoint » sur « AUTO », et effectuez les réglages nécessaires.

Pour plus de détails sur « Mode d'affichage » et « Fractionné », voir « Utilisation de la commande d'affichage » à la page 205.

2 Ouvrez le menu de configuration Communication et effectuez les réglages nécessaires.

Pour plus de détails, voir « Menu Communication » à la page 62.

Enregistrement des correspondants dans la liste de connexion multipoint

Vous pouvez enregistrer une liste de connexion multipoint qui inclut tous les correspondants pour une connexion multipoint dans l'Annuaire. Cela vous permet d'appeler simultanément les correspondants.

Vous pouvez entrer de nouveaux correspondants à enregistrer dans la liste de connexion multipoint ou ajouter les correspondants enregistrés dans l'Annuaire à la liste de connexion multipoint.

Pour enregistrer une liste de connexion multipoint dans l'Annuaire

La procédure de base pour l'enregistrement est la même que pour l'enregistrement d'un correspondant pour une connexion point à point. Pour plus de détails sur la procédure, voir « Enregistrement d'un nouveau correspondant » à la page 127.

1 Sélectionnez « Nouvelle entrée » dans l'Annuaire pour afficher le menu Edition de l'annuaire, puis entrez le nom de la liste de connexion multipoint dans la zone de texte Nom.

2 Sélectionnez « Nombre de sites connectés » et sélectionnez le nombre de sites auxquels vous souhaitez vous connecter.

Les zones de texte « Appeler : » qui correspondent aux numéros sélectionnés des sites affichent.

3 Sélectionnez l'icône d'interface réseau ou une image fixe à afficher dans l'Annuaire.

Vous pouvez sélectionner « comme icône pour une liste de connexion multipoint.

4 Configurez l'interface réseau des correspondants que vous voulez enregistrer dans une liste de connexion multipoint dans les zones de texte « Appeler : ».

Sélectionnez l'interface réseau dans la liste déroulante à gauche, et entrez le numéro d'un correspondant dans la zone de texte.

Pour une connexion LAN : Sélectionnez « IP » dans la liste déroulante (lorsque vous utilisez le connecteur 📁, et entrez l'adresse IP.

Pour une connexion RNIS : Sélectionnez « RNIS » dans la liste déroulante et entrez le numéro de ligne.

Pour une connexion RNIS (téléphone) : Sélectionnez « TEL » dans la liste déroulante et entrez le numéro de téléphone. (par exemple : 0390123456).

Entrez tous les correspondants avec lesquels vous souhaitez établir une connexion multipoint.

5 Configurez les autres éléments.

Pour plus de détails sur la configuration, reportez-vous à l'étape 3 dans « Enregistrement d'un nouveau correspondant » à la page 128.

6 Sélectionnez « Enregistrer », puis appuyez sur la touche ENTER de la télécommande.

L'enregistrement de la liste de connexion multipoint est terminé.

Spécification d'un correspondant enregistré dans l'Annuaire vers la liste de connexion multipoint.

1 Utilisez la touche , , ou de la télécommande pour sélectionner le nom que vous voulez enregistrer dans la liste de connexion multipoint.

2 Appuyez sur la touche le la télécommande. Ou alors, appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « ✝ Activé », puis appuyez sur la touche ENTER.

La marque multipoint) est ajoutée dans la partie inférieure droite de la liste sélectionnée, et le correspondant est enregistré dans la liste de connexion multipoint.

Vous pouvez ajouter les marques pour huit correspondants au maximum en utilisant la même procédure que ci-dessus. Les marques qui correspondent aux numéros des correspondants que vous avez enregistrés apparaissent sous la forme de marques sombres dans la partie supérieure de l'Annuaire.

Remarque

Pour supprimer la marque de la liste des noms, appuyez de nouveau sur la touche de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche , , ou pour sélectionner « Desactivé », puis appuyez sur la touche ENTER.

3 Sélectionnez l'un des correspondants avec la marque, puis appuyez sur la touche ENTER.

4 Utilisez la touche , , ou pour sélectionner « Edition » dans le sous-menu, puis appuyez sur la touche ENTER.

Le menu Edition de l'annuaire s'affiche. Toutes les adresses IP ou les numéros de téléphone des correspondants marqués par sont entrés dans

les zones de texte de numéros.

5 Entrez le nom de la liste de connexion multipoint dans la zone de texte Nom.

6 Sélectionnez « Enregistrer » et appuyez sur la touche ENTER. L'enregistrement de la liste de connexion multipoint est terminé.

Démarrage d'une connexion multipoint

Appel des correspondants

Appel de correspondants enregistrés dans les listes de connexion multipoint

1 Sélectionnez la liste de connexion multipoint enregistrée dans l'Annuaire.

2 Appuyez sur la touche CONNECT () de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « Connecter », puis appuyez sur la touche ENTER.

Le système commence à appeler les correspondants enregistrés dans la liste de connexion multipoint. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte à tous les points distants, le message « Session commencée. » apparaît sur l'écran, et les images des correspondants s'affichent sur l'écran.

Appel de correspondants par sélection dans l'Annuaire

1 Sélectionnez un correspondant avec lequel vous souhaitez vous connecter pour une connexion multipoint à partir de l'Annuaire.

2 Appuyez sur la touche de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « ✝ Activé », puis appuyez sur la touche ENTER.

La marque multipoint) est ajoutée dans la partie inférieure droite du nom sélectionné dans la liste Annuaire, et le correspondant est enregistré dans la liste de connexion multipoint.

Vous pouvez ajouter les marques pour huit correspondants au maximum en utilisant la même procédure que ci-dessus. Les marques qui correspondent aux numéros des correspondants que vous avez sélectionnés apparaissent sous la forme de marques sombres dans la partie supérieure droite de l'Annuaire.

Remarque

Pour supprimer la marque de la liste des noms, appuyez de nouveau sur la touche de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ♠, ♦, ♦ ou ➤ pour sélectionner « ➤ésactivé », puis appuyez sur la touche ENTER.

3 Sélectionnez un des correspondants avec la marque

4 Appuyez sur la touche CONNECT ( ) de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « Connecter », puis appuyez sur la touche ENTER.

Le système commence à appeler les correspondants avec les marques « Appel » s'affiche sur l'écran du moniteur.

Lorsque le système se connecte à tous les points distants, le message « Session commencée. » apparaît sur l'écran, et les images des correspondants s'affichent sur l'écran.

Appel de correspondants non enregistrés dans l'Annuaire

Les opérations de base sont les mêmes que celles pour une connexion point à point.

Pour plus de détails, voir « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 120.

1 Sélectionnez « Appel détaillé » dans le menu Accueil ou appuyez sur la touche CONNECT ( de la télécommande pour ouvrir le menu Appel détaillé.

2 Sélectionnez « Nombre de sites connectés » et sélectionnez le nombre de points auxquels vous voulez vous connecter.

Les zones de texte « Appeler : » qui correspondent au nombre de points sélectionnés s'affichent.

3 Configurez l'interface réseau des correspondants dans les zones de texte « Appeler : ».

Sélectionnez l'interface réseau dans la liste déroulante à gauche, et entrez le numéro d'un correspondant dans la zone de texte.

Pour une connexion LAN : Sélectionnez « IP » dans la liste déroulante (lorsque vous utilisez le connecteur 📁 et entrez l'adresse IP.

Pour une connexion RNIS : Sélectionnez « RNIS » dans la liste déroulante et entrez le numéro de ligne.

Pour une connexion RNIS (téléphone) : Sélectionnez « TEL » dans la liste déroulante et entrez le numéro de téléphone. (par exemple : 0390123456).

Entrez tous les correspondants avec lesquels vous souhaitez établir une connexion multipoint.

Pour plus de détails sur la configuration, voir « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 120.

4 Sélectionnez « Connecter » et appuyez sur le bouton ENTER de la télécommande, ou appuyez sur le bouton CONNECT ( de la télécommande.

Le système compose le numéro des correspondants sélectionnés à l'étape 3. « Appel » s'affiche à l'écran du moniteur.

Lorsque le système se connecte à tous les points distants, le message « Session commencée. » apparaît sur l'écran, et les images des correspondants s'affichent sur l'écran.

Appel de correspondants supplémentaires

Après le démarrage de la communication avec le premier correspondant, appuyez sur la touche CONNECT (de la télécommande pour afficher le menu.

Appelez le deuxième correspondant en utilisant l'une des procédures décrites dans « Démarrage d'une connexion par appel d'un correspondant » sur la page 111, selon l'état d'enregistrement du correspondant. Lorsque vous appuyez sur la touche CONNECT ( ) de la télécommande après le démarrage de la communication avec le deuxième correspondant, le menu ci-dessus s'ouvre et vous pouvez appeler le correspondant suivant.

Remarques

- Lorsque « Composition directe » ou « Composition à touche unique » est réglé sur « Activé » dans le menu de configuration du menu Accueil, sélectionnez

« Précédent » dans le menu ci-dessus pour afficher les éléments nécessaires à la composition directe ou les touches de composition à touche unique sur l'écran du moniteur.

• L'Annuaire s'ouvre lorsque vous appuyez sur la touche *pendant la communication. Cela est pratique pour appeler un correspondant enregistré dans l'Annuaire.

Si certains points ne sont pas connectés

La boîte de dialogue suivante apparaît. Seuls les points connectés sont représentés sous la forme de cercles sombres. Sélectionnez l'élément souhaité.

Commencez la réunion : Démarre la communication avec les correspondants connectés.

Arrêt total : Annule toutes les connexions et rétablit le menu Accueil.

Recomposez : Recompose les numéros des points dont la connexion a échoué.

Réception de l'appel d'un correspondant

Les opérations sont les mêmes que celles pour une connexion point à point.

Pour plus de détails, voir « Réception de l'appel d'un correspondant » à la page 124.

Utilisation de la commande d'affichage

Pendant une communication multipoint, vous pouvez contrôler les opérations suivantes.

Mode d'affichage

Il existe quatre modes de diffusion, « Fractionné » et « Activation à la voix », et « Fractionné (fixé) » et le mode sélection de diffusion.

Vous pouvez définir les modes « Fractionné » et « Activation à la voix » dans « Mode d'affichage » du menu de configuration Multipoint.

Vous pouvez sélectionner « Fractionné (fixé) » et diffuser les modes sélectionnés dans le menu Disposition pendant la communication.

Mode Fractionné

Ce mode permet l'affichage des images des terminaux distants connectés et de l'image du terminal local en partageant l'écran du moniteur.

Dans « Fractionné » du menu de configuration Multipoint, vous pouvez sélectionner « Mosaïque six écrans » ou « Mosaïque neuf écrans » pour partager l'affichage en six ou neufs parties, indépendamment du nombre de terminaux. Lorsque « Automatique » est sélectionné, l'affichage est automatiquement divisé en trois parties lorsque deux terminaux sont connectés, en quatre parties pour trois terminaux connectés, six parties pour quatre ou cinq et neuf parties pour six à huit terminaux connectés.

Les fenêtres partagées A à H affichent les images des terminaux distants dans la séquence connectée.

Fenêtre partagée en trois
Image A Image B

Fenêtre partagée en quatre
Image A Image B

Fenêtre partagée en six

Fenêtre partagée en neuf

Remarques

• Lorsque la fenêtre partagée en six est affichée, le système détecte le terminal qui possède la voix la plus forte parmi tous les terminaux et affiche l'image de ce terminal dans la fenêtre inférieure droite. L'image sur le terminal local s'affiche alors dans la fenêtre où l'image du terminal détecté a été affichée.
• Si vous passez du mode de diffusion « Fractionné » au mode « Activation à la voix », dans lequel les images d'un terminal spécifié s'affichent en plein écran pendant la communication, l'emplacement des images A à E sera modifié lorsque le mode « Fractionné » est rétabli.
• Lorsqu'il n'y a qu'un seul terminal, l'image s'affiche en plein écran indépendamment du réglage.
• Lorsque la fenêtre partagée en six avec un terminal spécifié est affichée, l'image sur le terminal spécifié est toujours affichée dans la fenêtre inférieure droite.
• Lorsque le mode « Fractionné » est sélectionné, vous ne pouvez contrôler la caméra d'aucun des terminaux distants connectés.

Mode Activation à la voix

Ce mode vous permet de détecter le terminal qui possède la voix la plus forte parmi les terminaux connectés et d'afficher l'image de ce terminal en plein écran sur tous les autres terminaux. L'indicateur « » apparaît lorsque le mode « Activation à la voix » est activé. L'indicateur comportant une lettre (par exemple : ) indiquant le terminal de l'image affichée apparaît également. L'indicateur s'affiche sur l'écran du moniteur lorsque l'image locale est diffusée.

Remarque

Pour transmettre des images d'une résolution de 1080P (1920 × 1080 pixels) en Mode vidéo H.264 lorsque « Activation à la voix » est activé, sélectionnez « Activation à la voix (1080P) » dans « Mode d'affichage » du menu Multipoint. Cependant, le mode « Activation à la voix (1080P) » ne peut pas être sélectionné lorsque la communication est établie via une connexion RNIS ou SIP. Même dans le cas d'une connexion IP, ce mode n'est pas disponible si le correspondant ne prend pas en charge le Mode vidéo H.264.

Mode partage fixé

Les images provenant des terminaux distants connectés et l'image du terminal local sont affichées dans des fenêtres partagées sur l'écran du moniteur de la même manière que celle du mode « Fractionné ».

Vous pouvez désigner une image parmi les fenêtres partagées pour la fixer dans la fenêtre inférieure droite du mode partage en six fenêtres. Les images autres que celle qui a été spécifiée s'affichent dans les fenêtres partagées dans la séquence connectée.

Fenêtre partagée en six

Mode sélection de diffusion

Vous pouvez désigner un terminal pour afficher l'image de ce terminal en plein écran sur tous les autres terminaux. L'indicateur comportant une lettre (par exemple : ) indiquant le terminal de l'image affichée apparaît également. L'indicateur s'affiche sur l'écran du moniteur lorsque l'image locale est diffusée.

Modes de diffusion et fenêtres affichées

Le tableau décrit ci-dessous montre la fenêtre qui s'affiche sur l'écran du moniteur lorsque vous sélectionnez l'un des modes de diffusion. Selon l'état de la connexion de votre système, certains modes ne peuvent pas être sélectionnés. Vous ne pouvez pas sélectionner le mode de diffusion si l'état de votre connexion correspond à ceux qui ne comportent pas de fenêtre d'affichage dans le tableau ci-dessous.

État de la connexion Connexion sans cascade
					Connexion LAN(page 187)Connexion LAN et RNIS(page 192)
Points de connexion (max.) 9				1	6
Mode de diffusion	Avant la communication	Automatique	2 terminaux connectés	Fenêtre partagée en trois –
			3 terminaux connectés	Fenêtre partagée en quatre –
			4 ou 5 terminaux connectés	Fenêtre partagée en six –
			6 à 8 terminaux connectés	Fenêtre partagée en neuf –
		Mosaïque six écrans Mosaique six écrans –
		Mosaïque neuf écrans Mosaique neuf écrans –
État de la connexion Connexion sans cascade Connexion en cascade
Mode de diffusion	Pendant la communication	Fractionné (fixé)	2 ou 3 terminaux connectés	-	-
			4 ou 5 terminaux connectés	Fenêtre partagée en six -
		Activation à la voix Plein écran Plein écran
		Sélection de diffusion Plein écran -

Remarque

Seul le mode « Activation à la voix » est pris en charge lors des connexions en cascade.

Changement du mode de diffusion

Au début de la connexion, c'est le mode de diffusion réglé dans « Mode d'affichage » et « Fractionné » du menu de configuration Multipoint qui est appliqué. Vous pouvez changer le mode pendant la communication à l'aide du menu Disposition.

Remarque

Si « Mode d'affichage » du menu Multipoint est réglé sur « Activation à la voix (1080P) », vous ne pouvez pas changer « Mode d'affichage » pendant la communication car le « Mode d'affichage » n'apparaît pas dans le menu Disposition. Réglez Mode d'affichage avant le démarrage de la communication.

1 Appuyez sur la touche LAYOUT de la télécommande. Le menu Disposition s'affiche.
2 Utilisez la touche , , ou de la télécommande pour sélectionner « Mode d'affichage », puis appuyez sur la touche ENTER.
3 Utilisez la touche , , ou de la télécommande pour sélectionner le mode vers lequel vous voulez basculer à partir de « Mode d'affichage », puis appuyez sur la touche ENTER.

Fractionné : Sélectionne le mode de Fractionné.

Fractionné (A fixé) : Fixe l'image du terminal connecté en premier dans la fenêtre spécifiée du mode partage fixé.

Fractionné (B fixé) : Fixe l'image du terminal connecté en deuxième dans la fenêtre spécifiée du mode partage fixé.

Fractionné (C fixé) : Fixe l'image du terminal connecté en troisième dans la fenêtre spécifiée du mode partage fixé.

Fractionné (D fixé) : Fixe l'image du terminal connecté en quatrième dans la fenêtre spécifiée du mode partage fixé.

Fractionné (E fixé) : Fixe l'image du terminal connecté en cinquième dans la fenêtre spécifiée du mode partage fixé.

Fractionné (F fixé) : Fixe l'image du terminal connecté en sixième dans la fenêtre spécifiée du mode fractionné fixé.

Fractionné (G fixé) : Fixe l'image du terminal connecté en septième dans la fenêtre spécifiée du mode fractionné fixé.

Fractionné (H fixé) : Fixe l'image du terminal connecté en huitième dans la fenêtre spécifiée du mode fractionné fixé.

Fractionné (local fixé) : Fixe l'image locale dans la fenêtre spécifiée du mode partage fixé.

Voix : Sélectionne le mode Activation à la voix.

Site local : Diffuse l'image locale en mode sélection de diffusion.

Site A : Diffuse l'image du terminal connecté en premier en mode de sélection de diffusion.

Site B : Diffuse l'image du terminal connecté en deuxième en mode de sélection de diffusion.

Site C : Diffuse l'image du terminal connecté en troisième en mode de sélection de diffusion.

Site D : Diffuse l'image du terminal connecté en quatrième en mode de sélection de diffusion.

Site E : Diffuse l'image du terminal connecté en cinquième en mode de sélection de diffusion.

Site F : Diffuse l'image du terminal connecté en sixième en mode de sélection de diffusion.

Site G : Diffuse l'image du terminal connecté en septième en mode de sélection de diffusion.

Site H : Diffuse l'image du terminal connecté en huitième en mode de sélection de diffusion.

Pour afficher l'image locale en mode « Voix »

Vous ne pouvez afficher l'image locale que sur l'écran de votre moniteur même si le mode « Voix » est activé. Tous les autres terminaux demeurent en mode « Voix ».

1 Appuyez sur la touche LAYOUT de la télécommande pour afficher le menu Disposition. L'instruction « F1: Bascule l'image affichée sur le moniteur entre les sites distants et locaux » apparaît dans la partie inférieure de l'écran.

2 Appuyez sur la touche F1 de la télécommande. L'image locale apparaît sur l'écran de votre moniteur.

Pour restaurer le mode « Voix » sur le site local

Appuyez de nouveau sur la touche F1 de la télécommande.

Réception de la diffusion demandée par un autre terminal

Lorsque vous recevez la commande « Site local » en provenance de l'un des terminaux connectés, l'image de ce terminal est diffusée en plein écran. Lorsque vous recevez la commande « Arrêter l'émission » en provenance de l'un des terminaux connectés, le système revient au mode précédent.

Remarque

Si vous avez reçu la commande « Site local » en provenance d'un autre terminal, l'opération décrite ci-dessus ne sera pas effectuée.

Fin de la connexion multipoint

1 Appuyez sur la touche DISCONNECT ( ) de la télécommande.

Le menu suivant s'affiche :

Les lettres A à H (ou A à C, A à E) indiquent la séquence connectée de terminaux.

Les noms des terminaux sont affichés dans le menu si vous avez réglé « Afficher le nom du terminal » sur « Affichez provisoirement » ou « Affichez toujours » dans la page Ecrans de menu du menu Autres.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le terminal à déconnecter, puis appuyez sur la touche ENTER.

Déconnecter A : Déconnecte le terminal connecté en premier.

Déconnecter B : Déconnecte le terminal connecté en deuxième.

Déconnecter C : Déconnecte le terminal connecté en troisième.

Déconnecter D : Déconnecte le terminal connecté en quatrième.

Déconnecter E : Déconnecte le terminal connecté en cinquième.

Déconnecter F : Déconnecte le terminal connecté en sixième.

Déconnecter G : Déconnecte le terminal connecté en septième.

Déconnecter H : Déconnecte le terminal connecté en huitième.

Arrêt total : Déconnecte tous les terminaux.

Le terminal sélectionné est déconnecté.

Vous pouvez aussi déconnecter tous les terminaux en appuyant sur la touche DISCONNECT ( de la télécommande.

Pour annuler la déconnexion

Sélectionnez « Annuler » dans l'étape 2, puis appuyez sur la touche ENTER de la télécommande.

Remarques sur les terminaux secondaires

S'il existe un terminal non approprié aux réglages définis par le système, ce terminal est appelé terminal secondaire.

Les capacités de communication entre le terminal secondaire et ce système sont indiquées ci-dessous.

• Émission/réception audio
• Réception d'une vidéo provenant d'un terminal secondaire
• Désactive la transmission de vidéo vers un terminal secondaire

Pour plus de détails sur les terminaux secondaires, voir « Glossaire » à la page 275.

Lorsqu'un téléphone normal est connecté

Le mode audio du système de communication visuel n'est pas affecté si un téléphone normal est connecté ou déconnecté à un moment donné.

Lorsqu'un mode vidéo commun n'existe pas parmi les terminaux connectés

La transmission et la réception audio ainsi que la réception vidéo seront possibles mais la transmission vidéo sera désactivée.

Attributes multipoint

Qté Attribut Valeur (MCU H.323)
1 Nombre	maximal de terminaux pouvantêtre connectés sur une seule MCU	8 (9 en incluant le terminal local)
2 Nombre	maximal de connexions concurrentes (indépendantes) pouvant être prises en charge par une seule MCU	1
3 Nombre	maximal de ports pouvant être connectés sur d'autres MCU	1
4.1 Interfaces	réseau sur chaque port LAN
4.2 Capacité de réseau limitée –
5 Taux de	transmission disponibles sur chaque port	Limitée à la valeur maximale du débit binaire total de tous les points
6 Processeur audio Équipé
6.1 Mélangé/permute Suppression de bruit/d'écho sur les ports « silencieux »		Mélangé Non
6.2 Algorithme audio sur chaque port G.711, G.728, G.722, MPEG4 AAC (monaural seulement)
7 Processeur vidéo (images animées) Équipé
7.1 Mélangé/permute À commande vocale/partagé en trois fenêtres/partagé en quatre fenêtres/partagé en six fenêtres/partagé en neuf fenêtres/ commande par l'utilisateur
7.2 Algorithme vidéo sur chaque port H.261, H.263, H.264
8 Processeur de données Équipé
8.1 Moyen de diffusion de données, LSD Moyen de diffusion de données, HSD		–
		–
8.2 Processeur MLP
9 Cryptage	Prise en charge
Qté	Attribut	Valeur (MCU H.323)
10 Méthode de choix d’un mode de communication sélectionné - SCM		Personnalisé : Bande passante du LAN (limitée à la valeur maximale du débit binaire total de tous les points) Algorithme audio (G.711, G.728, G.722, MPEG4 AAC) Auto : Débit de l’image vidéo (7,5/10/15/30fps) Mode d’encodage vidéo (CIF/QCIF) Fixé ou permuté automatiquement : Algorithme vidéo (fixé H.261, H.261, H.263 ou permuté H.264 automatiquement)
11 Capacité des terminaux secondaires Capable d’émission/réception audio et de réception vidéo uniquement. Capable d’émission/réception audio uniquement via un téléphone normal.
12 Disposition(s) pour la configuration d’appel		Pas de réserve appel/réception
13 Capacités de commande –
13.1 Numérotation des terminaux Commande présidence simple à l’aide de BAS		Équipé Non
13.2 Moyens de transmission MLP (T.120) Non
13.3 H.224 (Données unidirectionnelles) Équipé
14 Mise en cascade Équipé
14.1 Taux fixés (« simple ») Non
14.2 Maître/esclave Équipé
15 Identification du terminal Équipé
16 Capacité MBE –

Chapitre 7 : Fonction de contrôle Web

Ce chapitre décrit les fonctions de contrôle par navigateur Web utilisées avec le système PCS-XG100/XG77/XG100S/XG77S. La fonction de contrôle par navigateur Web vous aide à piloter le système PCS-XG100/XG77/XG100S/XG77S ou à changer sa configuration à l'aide d'un navigateur Internet installé sur votre PC, par exemple Internet Explorer.

Internet Explorer est un produit de Microsoft Corporation. Veuillez utiliser la Version 7.0, ou une version supérieure.

Ouverture de la page Web

Entrez l'adresse IP affectée au système PCS-XG100/XG77/XG100S/XG77S dans la ligne d'adresse de votre navigateur.

Exemple: Pour les adresses IPv4

http://xxx.xxx.xxx.xxx/

(« xxx.xxx.xxx.xxx » représente l'adresse IPv4.)

Exemple: Pour les adresses IPv6

http://[xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:]/

(« xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx » représente l'adresse IPv6.)

Remarque

Quand un serveur proxy dans un segment réseau externe a été configuré, l'adresse de la passerelle dans la configuration du LAN du PCS-XG100/XG77/XG100S/XG77S doit être aussi définie. Vous pouvez également paramétrer la valeur proxy de votre navigateur Web sur « No Proxy » pour le PCS-XG100/XG77/XG100S/XG77S.

Identification d'un utilisateur

Une fois que vous avez accédé à la page Web, la fenêtre suivante s'affiche et vous demande de vous identifier en tant qu'utilisateur.

Entrez l’un des noms d’utilisateurs suivants (voir ci-dessous) dans le champ « User Name » et le mot de passe correspondant dans le champ « Password », puis cliquez sur la touche [OK].

Chaque caractère du mot de passe est masqué et s'affiche sous la forme « * ». Quand le nom d'utilisateur et le mot de passe sont corrects, le menu « Home » apparaît.

Si vous saisissez un nom d'utilisateur ou un mot de passe incorrect, il vous est demandé de l'entrer de nouveau. Si vous saisissez trois fois les entrées incorrectes, un message d'erreur apparaît à l'écran.

Vous pouvez sélectionner un nom d'utilisateur parmi les choix suivants et saisir le mot de passe pour le nom d'utilisateur sélectionné.

[remote]

Entrez « Mot de passe accès à distance » défini dans le menu de configuration Administrateur. Vous pouvez ouvrir et consulter les pages « Phonebook » et « Setup ».

[address]

Entrez « Mot de passe de modification de l'Annuaire » défini dans le menu de configuration Administrateur. Vous pouvez accéder à la page « Phonebook », changer le paramétrage de la page et enregistrer une nouvelle entrée dans la page. Vous pouvez aussi vérifier les pages « Setup ».

[sonypcs]

Entrez « Mot de passe administrateur » défini dans le menu de configuration Administrateur. Vous pouvez accéder à la page « Phonebook », changer le paramétrage de la page et enregistrer une nouvelle entrée dans la page. Vous pouvez aussi vérifier et modifier les pages « Setup ».

[setting]

Entrez le « Enregistrer les réglages de mot de passe » défini dans le menu de configuration Administrateur. Vous pouvez vérifier et modifier les réglages dans la page « AnnuairePhonebook » ou enregistrer de nouvelles saisies. Vous pouvez aussi vérifier les réglages dans la page « ConfigurationPhonebook » et les modifier à part les réglages administrateur.

Remarques

• Si des mots de passe n'ont pas été enregistrés, laissez la case « Mot de passe » vierge et cliquez sur la touche [OK].
• Le Mot de passe administrateur, le Mot de passe de modification de l'Annuaire, Enregistrer les réglages de mot de passe et le mot de passe accès à distance sont enregistrés dans la page Mot de passe du menu de configuration administrateur.
• Lorsque vous saisissez un mot de passe pour accéder à la page Web, l'autorisation de mot de passe sera valide jusqu'à quitter le navigateur Web. Si vous fermez tout simplement le navigateur Web sans quitter, l'autorisation d'accès sera valide lorsque vous ouvrez de nouveau le navigateur Web.
• Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder au système. Nous vous recommandons fortement de configurer tous les mots de passe, pour des raisons de sécurité. Configurez tous les mots de passe sur la page Mot de passe (page 87) du menu de configuration Administrateur.

Sélection d'un menu

Lorsque vous cliquez sur un nom de menu sur la partie gauche de la page, vous affichez la page de menu correspondante.

Options de menu

[Home]

Affiche le menu « Home » pour sélectionner l'interface réseau permettant de se connecter à un correspondant, entrez l'adresse du correspondant et appelez. Les icônes d'information pour ce système s'affichent également.

[Download]

Affiche le menu « Download » pour télécharger des journaux.

[Control Pad]

Affiche le panneau de commande permettant de commander le système.

[Remote Commander]

Affiche l'image de la télécommande (PCS-RFZ1) fournie avec le système. Vous pouvez ainsi effectuer les mêmes opérations qu'avec la télécommande.

Comment utiliser le menu [Home]

Lorsque vous cliquez sur [Home] sur la partie gauche de la page, le menu Home s'affiche. Vous pouvez également afficher le menu Home en entrant le mot de passe approprié sur l'écran de saisie du nom d'utilisateur.

Pour passer un appel en entrant un numéro

① Sélectionnez l'interface réseau (IP, ISDN ou SIP).
②Entrez le numéro de téléphone ou l'adresse d'un correspondant dans la zone de texte.
③Cliquez sur la touche [Connect].

Comment utiliser le menu [Download]

Lorsque vous cliquez sur [Download] sur la partie gauche de la page, le menu Download s'affiche.

Il est possible d'afficher divers fichiers journaux.

Sélectionnez le fichier journal que vous souhaitez afficher puis cliquez sur le bouton [Download]. Vous pouvez vérifier les fichiers journaux dans une fenêtre séparée.

Comment utiliser le menu [Remote Commander]

Lorsque vous cliquez sur [Remote Commander] sur la partie gauche de l'écran, l'image de la télécommande apparaît.

Lorsque vous cliquez sur les différents boutons sur l'image de la télécommande, vous pouvez commander le système de la même façon que vous le faites lorsque vous utilisez une véritable télécommande (PCS-RFZ1) pour commander la caméra et composer des numéros de téléphone.

Sélection d'un outil

Lorsque vous cliquez sur le bouton Outils en haut de la page, vous passez à la page Outils correspondante.

Permet d'appeler un correspondant en utilisant la composition directe et de mettre fin à une communication.

[Phonebook]

Affiche la liste d'appel de l'Annuaire.

Établit une connexion à partir de l'Annuaire.

Enregistre, confirme ou modifie la liste de numérotation.

Dans le cas d'un annuaire personnel, la touche « Phonebook » devient la touche « Private Phonebook ».

[Shared Phonebook]

Vous pouvez utiliser l'Annuaire partagé.

[History]

Affiche les historiques de Dial, Answer et Missed Call.

Permet d'émettre un appel à partir de l'historique.

Permet de supprimer un enregistrement inutile dans l'historique.

[Setup]

Confirme ou modifie la configuration.

[Information]

Confirme les informations machine, l'état des périphériques et le mode de communication.

Vous pouvez également vérifier l'acheminement du réseau et afficher les fichiers enregistrés dans un dispositif de stockage USB.

[Monitor]

Vous pouvez surveiller l'image sur le système de communication.

Remarques

- Le contrôle est désactivé lorsque le système de communication est en mode de veille (ex. lorsque le témoin « POWER ON » en haut à gauche de l’écran de navigation est éteint). Un message d’erreur apparaît lorsque vous appuyez sur un bouton du menu d’outils. Les messages d’erreur qui s’affichent lorsque vous cliquez sur chaque bouton du menu outils sont les suivants :

-Home, Connect/Disconnect, Phonebook, Shared Phonebook (apparaissent uniquement lorsque « Annuaire partagé » est réglé sur « Activé »), History:

« Status error! Stand-by »

-Setup: « Setup error.(5) »

Pour démarrer le système de communication, cliquez sur [Home] en haut de l'écran, puis sur [Remote Commander] à gauche de l'écran en séquence et cliquez sur n'importe quel bouton de la télécommande. lorsque le système de communication démarre et le témoin « POWER ON » en haut à gauche de l'écran de navigation s'allume en vert, le contrôle est activé.

- Les réglages ne peuvent pas être modifiés pendant une conférence. Modifiez les réglages lorsque la conférence est terminée. Si vous tentez de modifier les réglages dans [Setup] pendant une conférence, le message d'erreur « Setup error.(5) » apparaît.

- Vous ne pouvez pas contrôler les images lorsque « Monitoring Web » est réglé sur « Désactivé » sur la page Autorisation d'accès du menu Administrateur. De plus, les images à contrôler ne seront pas affichées en mode de veille.

Configuration du KIOSK Mode

Vous pouvez sélectionner l'arrière-plan du menu Accueil et le logo à afficher pendant l'exécution du système.

Remarques

• Le réglage du mode KIOSK peut être configuré uniquement lorsque l'accès à la fonction de contrôle Web est fait en utilisant le mot de passe administrateur.
• Pour des informations détaillées sur le réglage du KIOSK Mode, consultez votre revendeur Sony.

①Cliquez sur [Setup] en haut de l'écran.
②Cliquez sur [Admin:Etc] qui apparaît sur le côté gauche de l'écran.
L'écran « Admin:Etc » apparaît.
(Vous ne pouvez configurer ce réglage que lorsque « sonypcs » a été saisi comme nom d'utilisateur.)
③ Réglez « KIOSK Mode » sur « On ».

④Cliquez sur le bouton [Save].

Une fois l'enregistrement terminé, l'affichage de la page est actualisé.

Remarque

Pour la mise hors tension lors du KISOK mode, appuyez deux fois sur le commutateur

( alimentation) du système de communication.

Comment utiliser la page [Version Up]

Lorsque vous cliquez sur [Setup] en haut de la page, [Version Up] apparaît dans la partie inférieure gauche de cette dernière.

Cliquez sur [Version Up] pour afficher la page [Version Up].

Cliquez sur [Reference] et sélectionnez le logiciel que vous souhaitez mettre à jour puis cliquez sur le bouton [Upload].

Lorsque le chargement est terminé, un message s'affiche et la mise à niveau de la version commence. Une fois que la mise à niveau est terminée, le système redémarre. Ne mettez pas l'appareil hors tension avant la fin du redémarrage.

Vous pouvez également charger des annuaires et des fichiers de configuration en les sélectionnant avec [Reference].

Remarque

Le bouton [Version Up] s'affiche uniquement si vous êtes connecté en tant qu'administrateur (« sonypcs ») dans la page d'authentication lors de l'accès à la page Web.

Comment utiliser la page [Monitor]

Lorsque vous cliquez l'élément [Monitor] des boutons outils, la page [Monitor] s'ouvre. Vous pouvez surveiller l'image sur le système de communication.

Remarque

Lorsque « Monitoring Web » est réglé sur « Désactivé » sur la page Autorisation d'accès du menu de configuration Administrateur, ou lorsque la communication cryptée s'effectue, vous ne pouvez pas utiliser la page [Monitor].

Chapitre 8 : Caméras

L'unité de caméra HD SRG-120DH est fournie avec le PCS-XG100/XG77. Les unités de caméra ne sont pas fournies avec le PCS-XG100S/XG77S. En plus de l'unité de camera HD SRG-120DH fournie avec le PCS-XG100/XG77, nous recommandons l'utilisation des unités de caméra HD PCSA-CXG100, EVI-H100V, EVI-HD7V, EVI-HD3V, et SRG-300H HD (non fournies) avec ce système.

Le fonctionnement n'est pas garanti avec d'autres caméras.

Pour empêcher le débranchement du câble dû à son propre poids ou à des forces externes, utilisez un outil, disponible dans le commerce, permettant d'empêcher le débranchement, et fixez le câble lors de l'installation des caméras.

Pour les détails sur le fonctionnement et les réglages des unités de caméra non fournies, reportez-vous au mode d'emploi de l'unité de caméra.

Pour les détails sur les spécification pour le SRG-300H, reportez-vous au mode d'emploi du SRG-300H.

Remarque

Les exemples de configuration système et les autres illustrations de ce manuel prennent la caméra SRG-120DH comme exemple.

Caractéristiques de la caméra HD

SRG-120DH

• Cette caméra avec capteur CMOS Exmor 1/2.8 à 2 millions de pixels permet une prise de vue haute définition pour une qualité d'image exceptionnelle.
• Zoom optique 12x avec objectif-zoom grand angle à angle horizontal de 71 degrés.
• Ses fonctions de plage dynamique étendue permettent d'optimiser l'image de prise de vue de façon à incorporer simultanément les sujets lumineux et sombres.
• Elle adopte l'interface RS-232 de norme industrielle du protocole de caméra VISCA lors des communications externes.
• La caméra est polyvalente grâce à ses fonctions de panoramique/d'inclinaison à faible bruit et haute vitesse.
• La caméra prend en charge divers formats vidéo HD et est munie d'une borne HDMI. L'utilisation de l'interface vidéo HDMI est désormais généralisée.

PCSA-CXG100

• La caméra Exmor CMOS de type 1/2.8 (utilisant environ 2 millions de pixels valides) permet une prise de vue de haute définition avec une qualité d'image supérieure.
• Adopte un grossissement optique de 20 fois, une puissance élevée F1,6 et un zoom lumineux.
• La caméra possède une variété de choix de formats vidéo HD et des connecteurs d'interface numériques et analogues. La caméra possède un connecteur DVI-I (VIDEO OUT) compatible avec la sortie numérique et analogue.

EVI-H100V

• La caméra Exmor CMOS de type 1/2.8 (utilisant environ 2 millions de pixels valides) permet une prise de vue de haute définition avec une qualité d'image supérieure.
• Adopte un grossissement optique de 20 fois, une puissance élevée F1,6 et un zoom lumineux.
• En adoptant sa grande plage dynamique de fonctions, vous pouvez voir l'image de prise de vue optimisée qui incorpore des sujets clairs et obscurs en même temps.
• La caméra possède une variété de choix de formats vidéo HD et des connecteurs d'interface numériques et analogues. La caméra possède un

connecteur DVI-I (VIDEO OUT) compatible avec la sortie numérique et analogue.

• Adopte l'interface RS-232C du standard de l'industrie du protocole de caméra VISCA pour la communication externe. Il est possible de l'utiliser à une distance lointaine avec RS-232C et RS-422.
• Vous pouvez installer la caméra au plafond grâce à ses fonctions de grande vitesse et sa grande plage de mouvement de panoramique/inclinaison ainsi que la rotation verticale d'image.
• Vous pouvez utiliser la télécommande à infrarouge pour régler la caméra et pour sélectionner la panoramique, l'inclinaison et le zoom à partir du menu de réglage.
• Vous pouvez enregistrer jusqu'à 6 sortes de directions et d'états de la caméra.

EVI-HD7V/HD3V

Caméra CMOS avec une grande qualité d'image

Le capteur d'image CMOS permet une prise de vue à haute définition avec une qualité d'image supérieure.

Silencieux, mouvement de panoramique/inclinaison à grande vitesse

En adoptant le mécanisme moteur DD en plus du mouvement de panoramique/inclinaison à grande vitesse, vous obtenez une amélioration du mécanisme de réduction du bruit qui vous permet d'utiliser la caméra pour différents usages.

Format vidéo compatible avec la numérisation progressive de 60/50 Hz

La caméra EVI-HD7V vous permet d'effectuer des prises de vue d'objets en mouvement avec une numérisation progressive en Full HD et obtenir ainsi des images à résolution élevée. La EVI-HD7V vous permet aussi la sortie sous format entrelacé utilisé dans les diffusions HDTV.

Avec les fréquences 59,94 Hz et 50 Hz, la caméra EVI-HD7V est compatible avec 11 formats vidéo, alors que la EVI-HD3V est compatible avec 5 formats vidéo.

Sortie vidéo DVI-I

Le connecteur DVI-I (VIDEO OUT) accepte les deux sorties, numérique et analogue.

Le protocole de caméra VISCA est compatible

La caméra est équipée d'une interface de communication RS-232C. Vous pouvez sélectionner la vitesse de transmission de 38 400 bps ou 9 600 bps. Ceci vous permet de contrôler la caméra à distance avec une vitesse de communication rapide.

Installation de l'unité de caméra HD SRG- 120DH

Installation de la caméra sur un bureau

Placez la caméra sur une surface plane. Si vous devez placer la caméra sur une surface inclinée, assurez-vous que l'inclination est inférieure à ±15 degrés, et prenez les mesures nécessaires pour éviter qu'elle ne tombe.

• Ne saisissez pas la caméra par la partie supérieure (tête) lorsque vous la transportez.
• Ne faites pas pivoter la tête de la caméra avec vos mains, car cela risquerait de provoquer un dysfonctionnement.

Installation de la caméra sur un trépied

Utilisez un tournevis pour serrer la vis de fixation du trépied, tout en utilisant l'élément suivant comme guide pour la saillie (ℓ) de la surface de fixation.

$$ \ell = 4, 5 - 7 \mathrm{mm} $$

$$ \ell = 0, 1 8 - 0, 2 7 \text { pouces } $$

Attention

N'utilisez pas les vis de trépied et les trous de vis lorsque vous installez la caméra en hauteur, notamment au plafond, sur une étagère, etc.

Installation de la caméra via les trous de vis de fixation M3

Fixez la caméra à l'aide des 3 trous de vis de fixation M3 situés sous la caméra. Fixez la caméra sur un support plat à l'aide de vis M3 devant respecter les caractéristiques suivantes.

$$ \ell = 3 - 8 \mathrm{mm} $$

$$ \ell = 1 / 8 - 1 1 / 3 2 \text { pouces } $$

Utilisation des bandes velcro fournies

Vous pouvez fixer la caméra à l'endroit d'installation en utilisant les cinq sets de velcro fournis.

Collez les bandes velcro sur les emplacements de fixation sur la face inférieure de la caméra et les autres bandes à l'emplacement d'installation, et pressez les deux paires de bandes l'une contre l'autre jusqu'à ce qu'elles s'assemblent.

Les bandes velcro sont fixées pour empêcher la caméra de tomber par-terre ou de tomber d'un emplacement d'installation. Ne vous en servez pas pour fixer la caméra au Système de communication visuel HD. Le fait de soulever le système de communication par la caméra risque de faire tomber le système ou d'endommager le câble de connexion.

Nomenclature de la caméra HD

SRG-120DH

Remarque

Cette unité de caméra est fournie avec le PCS-XG100/XG77.

Caméra

Avant

Objectif à zoom optique avec taux d'agrandissement de 12x.

② Capteurs de la télécommande infrarouge

Utilisés pour la maintenance.

③Témoin POWER

Le voyant vert s'allume lorsque le système est sous tension.

④ Témoin STANDBY

Le voyant orange s'allume lorsque le système est mis en mode de veille à l'aide de la télécommande.

Arrière

⑤ Commutateur SYSTEM SELECT

Remarque

La position de réglage par défaut est « 6 ». Ne changez pas cette position vu que les autres positions ne sont utilisées que pour la maintenance.

6 Connecteur vidéo HDMI

Ce connecteur envoie les images via un signal vidéo HDMI ou un signal vidéo DVI.

⑦ Commutateur IR SELECT

Ce commutateur n'est utilisé que pour la maintenance.

⑧Connecteur VISCA IN

Pour communiquer via RS-232, utilisez ce connecteur. Lorsque vous connectez plusieurs caméras, raccordez ce connecteur au connecteur VISCA OUT de la caméra précédente dans la connexion en chaîne.

⑨Connecteur VISCA OUT

Lorsque vous connectez plusieurs caméras, raccordez ce connecteur au connecteur VISCA IN de la caméra suivante dans la connexion en chaîne.

⑩Connecteur LAN (RJ-45 8broches)

Utilisés pour la maintenance.

⑪Connecteur 12V CC

Branchez le câble de caméra fourni.

12 Commutateur de réinitialisation

Ce commutateur n'est utilisé que pour la maintenance.

Dessous

13 Commutateurs BOTTOM

Ce commutateur n'est utilisé que pour la maintenance.

Remarque

Ne changez pas la position de réglage par défaut affichée au bas de l'appareil.

⑭Trou de vis du trépied (1/4-20UNC)

Pour vous servir d'une vis de trépied et la fixer, utilisez ce trou de vis.

⑮Trous de vis pour fixation (M3)

Utilisez ce trou pour fixer un support, etc.

16 Points de fixation de la bande velcro

Lors de l'utilisation des bandes velcro fournies, fixez-les près des points spécifiés.

Important

La plaque signalétique est située en bas.

PCSA-CXG100

Remarque

Cette caméra n'est pas fournie avec PCS-XG100/XG77/XG100S/XG77S.

Caméra

Avant

C'est un objectif avec zoom optique à grossissement 20 fois.

②Lampe POWER

S'allume lorsque la caméra est raccordée à une prise secteur CA avec l'adaptateur et le cordon d'alimentation CA.

Clignote en vert lorsque la caméra reçoit une commande d'opération de la télécommande fournie.

L'affichage de l'image prend environ 7 à 16 secondes une fois la lampe allumée.

③Lampe STANDBY

S'allume lorsque la caméra est éteinte avec la télécommande.

Arrière

Utilisés pour la maintenance.

⑤ Commutateur IMAGE FLIP

Tourne l'image à l'envers. Réglez normalement sur OFF lorsque vous utilisez la caméra. Lorsque la caméra est fixée au plafond, réglez sur ON. Avant de régler le commutateur IMAGE FLIP, mettez la caméra hors tension (ou réglez sur mode d'attente), puis mettez-la sous tension en connectant l'adaptateur d'alimentation ou en utilisant la commande VISCA ou la télécommande. Une fois commuté, le réglage préréglé est réinitialisé.

⑥ Commutateur IR SELECT

Utilisé pour la maintenance.

⑦Connecteur VISCA RS-422

Utilisé pour la maintenance.

⑧ Commutateur SYSTEM SELECT

Remarque

La position de réglage par défaut est « 1 ». Ne changez pas cette position vu que les autres positions ne sont utilisées que pour la maintenance.

⑨Connecteur VIDEO OUT

Permet de fournir l'image sous forme de signaux numériques. Un signal de composant analogue est aussi sorti de ce connecteur.

⑩Connecteur VISCA IN

Pour communiquer via RS-232C, utilisez ce connecteur. Lors de la connexion de plusieurs caméras, raccordez-le au connecteur VISCA OUT de la caméra précédente dans une configuration de connexion en guirlande.

⑪Connecteur VISCA OUT

Lors de la connexion de plusieurs caméras, raccordez-le au connecteur VISCA IN de la caméra suivante dans une configuration de connexion en guirlande.

12Connecteur DC 12V

Branchez le câble de caméra fourni.

Bas

13 Commutateurs BOTTOM

Ce commutateur n'est utilisé que pour la maintenance.

Remarque

Ne changez pas la position de réglage par défaut affichée au bas de l'appareil.

⑭Fente pour vis de trépied
15 Fentes pour vis de montage au plafond

Important

La plaque signalétique est située en bas.

EVI-H100V

Remarque

Cette caméra n'est pas fournie avec PCS-XG100/XG77/XG100S/XG77S.

Caméra

Avant

C'est un objectif avec zoom optique à grossissement 20 fois.

②Capteurs distants

Ce sont des capteurs pour la télécommande fournie.

③Lampe POWER

S'allume lorsque la caméra est raccordée à une prise secteur CA avec l'adaptateur et le cordon d'alimentation CA.

Clignote en vert lorsque la caméra reçoit une commande d'opération de la télécommande fournie.

L'affichage de l'image prend environ 7 à 16 secondes une fois la lampe allumée.

④Lampe STANDBY

S'allume lorsque la caméra est éteinte avec la télécommande.

Arrière

Ce sont des capteurs pour la télécommande fournie.

⑥ Commutateur IMAGE FLIP

Tourne l'image à l'envers. Réglez normalement sur OFF lorsque vous utilisez la caméra. Lorsque la caméra est fixée au plafond, réglez sur ON. Avant de régler le commutateur IMAGE FLIP, mettez la caméra hors tension (ou réglez sur mode d'attente), puis mettez-la sous tension en connectant l'adaptateur d'alimentation ou en utilisant la commande VISCA ou la télécommande. Une fois commuté, le réglage préréglé est réinitialisé.

⑦ Commutateur IR SELECT

Sélectionnez le numéro de la caméra lorsque vous utilisez plusieurs caméras avec la télécommande.

Remarque

Non disponible sur le PCS-XG100/XG77/XG100S/XG77S.

⑧Connecteur VISCA RS-422

Pour communiquer via RS-422, utilisez ce connecteur. Utilisez la fiche du connecteur VISCA RS-422 fournie.

Remarque

Non disponible sur le PCS-XG100/XG77/XG100S/XG77S.

⑨ Commutateur SYSTEM SELECT

Utilisé pour la sélection du format vidéo du signal à sortir des connecteurs VIDEO OUT.

Pour les détails, reportez-vous à Réglage du commutateur SYSTEM SELECT (page 240).

10 Connecteur VIDEO OUT

Permet de fournir l'image sous forme de signaux numériques. Un signal de composant analogue est aussi sorti de ce connecteur.

⑪Connecteur VISCA IN

Pour communiquer via RS-232C, utilisez ce connecteur. Lors de la connexion de plusieurs caméras, raccordez-le au connecteur VISCA OUT de la caméra précédente dans une configuration de connexion en guirlande.

12 Connecteur VISCA OUT

Lors de la connexion de plusieurs caméras, raccordez-le au connecteur VISCA IN de la caméra suivante dans une configuration de connexion en guirlande.

13 Connecteur DC 12V

Branchez le câble de caméra fourni.

Bas

14 Commutateurs BOTTOM

Utilisés pour la commutation RS-232C et RS-422, sélection de la vitesse de transmission 9 600 bps et 38 400 bps, commutation de mode D70 et réglage de sortie de signal IR.

Pour les détails, reportez-vous au manuel technique de la caméra.

Remarque

Non disponible sur le PCS-XG100/XG77/XG100S/XG77S.

15 Fente pour vis de trépied

16 Fentes pour vis de montage au plafond

Important

La plaque signalétique est située en bas.

Réglage du commutateur SYSTEM SELECT

Le commutateur vous permet de sélectionner le format vidéo du signal à émettre des connecteurs VIDEO OUT.

Remarques

• Réglez ce commutateur avant la connexion au PCS-XG100/XG77/XG100S/XG77S.
• Utilisez un tournevis cruciforme pour changer la position du commutateur. Si vous utilisez un autre tournevis, vous risquez d'endommager le pas de vis.
• Le signal vidéo HDTV sort un affichage sans distortion sur les moniteurs avec un format d'image de 16:9.

Réglez cette flèche sur le format vidéo souhaité.

Position du commutateur	Format vidéo	Support
0	1080i/59.94(29.97PsF)	-	Système 59,94 Hz
1	1080p/29.97	Oui
2	720p/59.94	Oui
3	720p/29,97	Oui
4	NTSC(LB)	Non
5	Pas de sortie	-	-
6	Pas de sortie	-	-
7	Commande VISCA	Oui	-

Position du commutateur	Format vidéo	Support
8	1080i/50(25PsF)	Oui	Système 50 Hz
9	1080p/25	Oui
A	720p/50	Oui
B	720p/25	Oui
C	PAL(LB)	Non
D	Pas de sortie	-	-
E	Pas de sortie	-	-
F	Pas de sortie	-	-

Oui : Emet le signal d'image.

Non : N'émet pas le signal d'image.

LB : Abbréviation de LETTER BOX. Un signal vidéo avec un format d'image 16:9 est sortie en ajoutant une zone blanche (pas de signal, noir) en haut et en bas pour afficher l'image sans distortion sur un moniteur utilisant un format d'image 4:3.

Remarque

Si la position du commutateur est réglée sur « Pas de sortie », la caméra ne peut pas être utilisée.

Réglage des commutateurs BOTTOM

Remarque

Ne modifiez pas les commutateurs du bas (BOTTOM) de leurs positions par défaut.

EVI-HD7V/HD3V

Remarque

Cette caméra n'est pas fournie avec PCS-XG100/XG77/XG100S/XG77S.

Caméra

Avant

C'est un objectif avec zoom optique à grossissement 10 fois.

②Capteurs distants (pour le réglage de la caméra)

Ce sont des capteurs pour la télécommande fournie.

Remarque

Non disponible sur le PCS-XG100/XG77/XG100S/XG77S.

③Lampe POWER

S'allume lorsque la caméra est raccordée à une prise secteur CA avec l'adaptateur et le cordon d'alimentation CA.

Clignote en vert lorsque la caméra reçoit une commande d'opération de la télécommande fournie.

④Lampe STANDBY

S'allume lorsque la caméra est éteinte avec la télécommande.

Arrière

⑤Connecteur DC IN 12V

Branchez le câble de caméra fourni.

⑥ Commutateur SYSTEM SELECT

Utilisé pour la sélection du format vidéo du signal à sortir des connecteurs VIDEO OUT.

Pour les détails, reportez-vous à Réglage du commutateur SYSTEM SELECT (page 243).

⑦ Commutateur IR SELECT

Sélectionnez le numéro de la caméra lorsque vous utilisez plusieurs caméras avec la télécommande.

Remarque

Non disponible sur le PCS-XG100/XG77/XG100S/XG77S.

⑧Connecteur VISCA IN

Pour communiquer via RS-232C, utilisez ce connecteur. Lors de la connexion de plusieurs caméras, raccordez-le au connecteur VISCA OUT de la caméra précédente dans une configuration de connexion en guirlande.

⑨Connecteur VISCA OUT

Lors de la connexion de plusieurs caméras, raccordez-le au connecteur VISCA IN de la caméra suivante dans

une configuration de connexion en guirlande.

10 Connecteur VIDEO OUT

Permet de fournir l'image sous forme de signal composant analogue. Les signaux numériques sont aussi sortis de ce connecteur.

Bas

⑪ Commutateurs BOTTOM

Utilisé pour la sélection de la vitesse de transmission RS-232C, activer/désactiver la sortie du signal de télécommande et choisir d'ajouter ou non sync.

Remarque

Non disponible sur le PCS-XG100/XG77/XG100S/XG77S.

⑫Fentes pour vis de trépied (1/4-20UNC)

Si vous installez la caméra sur un trépied, fixez le trépied dans ces fentes pour vis.

⑬ Fixation des fentes pour vis (M3)

Utilisés pour fixer la caméra à l'aide de vis M3.

Réglage du commutateur SYSTEM SELECT

Le commutateur vous permet de sélectionner le format vidéo du signal à émettre des connecteurs VIDEO OUT.

Remarques

• Réglez ce commutateur avant la connexion au PCS-XG100/XG77/XG100S/XG77S.
• Utilisez un tournevis cruciforme pour changer la position du commutateur. Si vous utilisez un autre tournevis, vous risquez d'endommager le pas de vis.
• Le signal vidéo HDTV sort un affichage sans distortion sur les moniteurs avec un format d'image de 16:9.

Réglez cette flèche sur le format vidéo souhaité.

Position du commutateur	Format vidéo	Support EVI-HD7V	Support EVI-HD3V
0	1920×1080p/59.94	Oui	Non	Système 59,94 Hz
1	1920×1080p/29,97	Oui	Non
2	1920×1080i/59.94	Oui	Non
3	1280×720p/59.94	Oui	Oui
4	1280×720p/29,97	Oui	Oui
5	640×480p/59.94(LB)	Oui	Oui
6	Pas de sortie	-	-	-
7	VISCA CONTROL	Oui	Oui	-
8	1920×1080p/50	Oui	Non	Système 50 Hz
9	1920×1080p/25	Oui	Non
A	1920×1080i/50	Oui	Non
B	1280×720p/50	Oui	Oui
C	1280×720p/25	Oui	Oui
D	Pas de sortie	-	-	-
E	Pas de sortie	-	-	-
F	Pas de sortie	-	-	-

Oui : Emet le signal d'image.

Non : N'émet pas le signal d'image.

LB : Abbréviation de LETTER BOX. Un signal vidéo avec un format d'image 16:9 est sortie en ajoutant une zone blanche (pas de signal, noir) en haut et en bas pour afficher l'image sans distortion sur un moniteur utilisant un format d'image 4:3.

Remarque

Si la position du commutateur est réglée sur « Pas de sortie », la caméra ne peut pas être utilisée.

Réglage des commutateurs BOTTOM

Remarque

Ne modifiez pas les commutateurs du bas (BOTTOM) de leurs positions par défaut.

Plage panoramique/inclinaison

SRG-120DH

Réglage de la plage du mouvement gauche/droite LEFT/RIGHT

Réglage de la plage du mouvement haut/bas UP/DOWN

Réglage de la plage du mouvement gauche/droite LEFT/RIGHT

Réglage de la plage du mouvement haut/bas UP/DOWN

Réglage de la plage du mouvement gauche/droite LEFT/RIGHT

Réglage de la plage du mouvement haut/bas UP/DOWN

Phénomènes spécifiques aux capteurs d'images CMOS

Les phénomènes suivants qui peuvent apparaître dans des images sont spécifiques aux capteurs d'images CMOS (Complementary Metal Oxide Semiconductor). Ils ne sont pas un signe de mauvais fonctionnement.

Mouchetures blanches

Bien que les capteurs d'image CMOS soient produits selon des technologies de haute précision, dans de rares cas, des fines mouchetures blanches peuvent être générées à l'écran en raison des rayons cosmiques, etc.

Cela est lié au principe des capteurs d'image CMOS et n'indique pas un dysfonctionnement.

Les mouchetures blanches ont surtout tendance à se manifester dans les cas suivants :

• pendant l'utilisation sous haute température
• lorsque vous avez augmenté le gain (la sensibilité)

La mise hors tension, puis de nouveau sous tension de l'appareil peut corriger le problème.

Crénelage

Lorsque des rayures ou des lignes fines sont filmées, elles peuvent apparaître dentelées ou peuvent clignoter.

Annexe

Emplacement et fonction des composants et des commandes

Système de communication visuel HD PCS-XG100S/XG77S

Avant

① ⏻ Interrupteur d'alimentation

Met le système sous/hors tension. Le témoin du commutateur d'alimentation clignote en vert lorsque ce dernier est allumé, puis reste allumé en vert. Le témoin s'allume en orange lorsque le système est mis en mode de veille.

②Témoin LAN 1 ALERT

Lorsque le système est connecté à un réseau LAN via le connecteur 1 situé à l'arrière, ce voyant s'allume en jaune lorsqu'une erreur de paquet (perte) ou une erreur de lien se produit pendant la communication.

Remarque

Cet indicateur est indiqué par LAN ALERT sur le PCS-XG77S.

③Témoin LAN 2 ALERT (PCS-XG100S uniquement)

Lorsque le système est connecté à un réseau LAN via le connecteur 2 éché à l'arrière, ce voyant s'allume en jaune lorsqu'une erreur de paquet (perte) ou une erreur de lien se produit pendant la communication.

④Indicateur ON LINE

Clignote en bleu pendant l'émission ou la réception d'un appel et reste allumé en bleu pendant la communication.

⑤Ports (USB)

Insérez un dispositif de stockage USB (non fourni) dans ce port.

Vous pouvez aussi y connecter une tablette à stylet (non fournie) pour les annotations.

Arrière

①Connecteur CAMERA

Connexion au connecteur VIDEO OUT de la caméra HD.

ATTENTION

Lors de la connexion du câble de caméra de l'appareil au périphérique, utilisez le câble fourni afin d'empêcher tout dysfonctionnement dû au bruit de rayonnement.

② Connecteur HDMI IN (PCS-XG100S uniquement)

Connexion à la sortie HDMI de la deuxième caméra ou du deuxième appareil vidéo en option.

Remarque

Nous vous recommandons d'utiliser le câble HDMI de Sony.

③Connecteur DVI-I 1 IN

Connexion à la sortie DVI de la caméra optionnelle ou de l'équipement vidéo.

④Connecteur DVI-I 2 (PC) IN

Connexion à la sortie DVI de l'ordinateur optionnel ou de l'équipement vidéo.

Connexion aux microphones PCS-A1 (fournis). L'alimentation électrique des microphones est assurée par le système.

⑥Prises AUDIO 1 IN L/R et AUDIO 2 IN L/R (prise phono)

Connexion aux sorties audio du magnétoscope ou de l'appareil audio en option.

⑦Prises AUDIO OUT L/R (prise phono)

Connexion aux entrées audio du moniteur de télévision.

⑧ Connecteurs REC OUT L/R (prise phono)

Utilisés pour enregistrer des signaux audio afin de dresser le procès-verbal d'une communication. Les sons mélangés du site local et des sites distants sont envoyés par ces connecteurs.

⑨ Connecteur HDMI-1 OUT

Connexion à l'entrée HDMI du moniteur de télévision en option.

ATTENTION

Lors de la connexion du câble HDMI de l'appareil au périphérique, utilisez le câble fourni afin d'empêcher tout dysfonctionnement dû au bruit de rayonnement.

10 Connecteur HDMI-2 OUT (PCS-XG100S uniquement)

Connexion à l'entrée HDMI du moniteur de télévision en option.

Remarque

Nous vous recommandons d'utiliser le câble HDMI de Sony.

⑪ Connecteur DVI-I OUT

Connexion à l'entrée DVI de l'ordinateur optionnel ou de l'équipement vidéo.

12Connecteur 1 (LAN1)

(1000BASE-T/100BASE-TX/10BASE-T, modulaire à 8 broches)

Utilisé pour se connecter via un réseau LAN ou le protocole SIP. Connexion à un concentrateur ou à un serveur SIP utilisant le câble de catégorie 6.

Remarque

Ce connecteur est indiqué par AN) sur le PCS-XG77S.

⑬Connecteur 2 (LAN2)

(1000BASE-T/100BASE-TX/10BASE-T, modulaire à 8 broches) (PCS-XG100S uniquement)

Utilisé pour se connecter via un réseau LAN. Connexion à un concentrateur, etc. utilisant le câble de catégorie 6.

ATTENTION

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive aux ports suivants.

: connecteur (LAN) 1

: connecteur (LAN) 2

Suivez les instructions pour les ports ci-dessus.

14 Connecteur ISDN UNIT

Raccordement au connecteur TERMINAL de l'unité RNIS PCSA-B384S ou PCSA-B768S en option.

15 Connecteur AUX CONTROL (D-sub 9 broches)

Utilisé pour l'entretien.

16 Connecteur MAINTENANCE (D-sub 9 broches)

Utilisé pour l'entretien.

⑰Prise DC 19.5V

Connexion à l'adaptateur secteur fourni.

Télécommande RF PCS-RFZ1 (fournie)

Vous pouvez régler le volume du bip qui retentit lorsqu'un bouton de la télécommande est activé à l'aide du menu. Vous pouvez également faire en sorte que le bip ne retentisse pas.

Pour le réglage, reportez-vous à la section « Signal sonore » du menu Audio à la page 70.

①Touche PRESENTATION

Démarre et arrête la transmission des données de présentation.

②Touches de fonction F1 à F4

Les touches de fonction permettent de réaliser diverses opérations selon la situation.

La fonction des touches est indiquée en bas de l'écran de menu.

③Touche LAYOUT

Affiche le menu Disposition pour sélectionner le modèle d'affichage d'écran.

④ Touches VOLUME +/-

Règle le volume du son reçu d'un correspondant.

+: pour augmenter le volume

- : pour diminuer le volume

⑤ Touches fléchées (↑/↓/↔/→)

Permettent de sélectionner le menu ou d'effectuer divers réglages dans le menu.

⑥ Touche ENTER

Exécute la sélection ou le réglage dans le menu et passe à l'étape suivante.

⑦ Touche RETURN

Permet de revenir à l'étape précédente.

⑧ Touche CONNECT ()

Permet de se connecter à un correspondant à des fins de communication.

⑨ Touches numériques (0-9, ,# \*

Permettent d'entrer les lettres ou chiffres d'un numéro de téléphone, etc.

⑩ Compartiment de piles (arrière)

Insérez deux piles AA (R6).

⑪ Touche I/⏻ (mise sous/hors tension)

Met le système en mode de veille lorsqu'il est activé. Active le système lorsqu'il est en mode de veille.

⑫Touche VIDEO INPUT

Affiche le menu Entrée vidéo afin que le signal d'entrée vidéo s'affiche sur le moniteur de télévision.

13 Touche CAMERA

Affiche le menu Caméra pour ajuster l'angle de la caméra, la luminosité, etc.

14 Touches ZOOM (T/W)

Zoom avant ou arrière.

T : pour agrandir l'image

W : pour réduire l'image

⑮Touche TOOLS

Affiche le menu Outils.

⑯Touche DISCONNECT ()

Permet de se déconnecter lors de la communication avec un correspondant.

⑰Touche BACK SPACE

Supprime la dernière lettre entrée.

18 Touche MIC ON/OFF

Coupe le son local à envoyer à un correspondant. Pour rétablir le son, appuyez de nouveau sur la touche.

Unité RNIS PCSA-B384S (en option)

Panneau avant/supérieur

Arrière

S'allume en orange lorsque l'unité RNIS est alimentée en tension. Lorsque l'initialisation est terminée, s'allume en vert.

②Témoin STATUS 1-3

S'allume en orange lorsque la synchronisation de lien de chaque connecteur RNIS est établie. S'allume en jaune lorsque la ligne RNIS correspondante est connectée.

③Bornes ISDN 1-3 (prise modulaire à 8 broches)

Connexion avec les lignes RNIS au moyen du câble modulaire RNIS.

④ Connecteur TERMINAL

Raccordement au connecteur ISDN UNIT sur le système au moyen du câble d'interface fourni avec l'unité RNIS.

Unité RNIS PCSA-B768S (en option)

Panneau avant/supérieur

Arrière

S'allume en orange lorsque l'unité RNIS est alimentée en tension. Lorsque l'initialisation est terminée, s'allume en vert.

②Témoin STATUS 1-6

S'allume en orange lorsque la synchronisation de lien de chaque connecteur RNIS est établie. S'allume en jaune lorsque la ligne RNIS correspondante est connectée.

③Bornes ISDN 1-6 (prise modulaire à 8 broches)

Connexion avec les lignes RNIS au moyen du câble modulaire RNIS.

④ Connecteur TERMINAL

Raccordement au connecteur ISDN UNIT sur le système au moyen du câble d'interface fourni avec l'unité RNIS.

Témoins

Les icônes suivantes apparaissent sur le moniteur, selon les fonctions utilisées. Les indicateurs marqués d'un astérisque (*) n'apparaissent pas sur le PCS-XG77/XG77S.

Témoin			Nom	Description
			Contrôle de la caméra en local	Caméra contrôlée localement
			Contrôle de la caméra distante	Contrôle de la caméra distante
			Micro désactivé (local)	La communication du microphone local est désactivée ou ce dernier n'est pas en communication.
			Micro désactivé (distant)	La communication du microphone distant est désactivée ou ce dernier n'est pas en communication.
	Volume Volume de la voix du correspondant en cours de réglage
			Volume (stéréo)	Niveau d'entrée audio d'un son stéréo
			Volume (monaural)	Niveau d'entrée audio d'un son monaural
			Mode de saisie des caractères	Entrée de caractères disponible
			État du LAN (LAN1)	Réseau LAN branché via le connecteur 1 (connecteur sur le PCS-XG77/XG77S) utilisant le protocole IPv4 (Internet protocol version 4).
*K8G5]*			État du LAN (LAN2)	Réseau LAN branché via le connecteur utilisant le protocole IPv4 (Internet protocol version 4).
			État du LAN (LAN1, IPv6)	Réseau LAN branché via le connecteur 1 (connecteur sur le PCS-XG77/XG77S) utilisant le protocole IPv6 (Internet protocol version 6).
Témoin			Nom	Description
			État du RNIS	Ports RNIS utilisés
			Entrée audio	Entrée audio sélectionnée (dans l'exemple ci-contre, entrée provenant du connecteur MIC (A1))
			Entrée vidéo	Entrée vidéo sélectionnée (dans l'exemple ci-contre, vidéo provenant du connecteur DVI-I 1 IN)
			Mode RNIS (téléphone)	Audio uniquement, communication en cours
			Stockage USB	Un dispositif de stockage USB est inséré dans le système.
			Appel position	Rétablit les réglages prédéfinis de la caméra (1-6)
			Présentation (transmission en cours)	Exécution de la présentation (transmission des données de la présentation à un correspondant)
			Présentation (réception)	Réception des données de présentation provenant d'un correspondant
			Enregistrement	Enregistrement en cours
	Tablette Tablette à stylet connectée
			Écriture (locale)	Les droits d'écriture appartiennent au site local.
			Écriture (distante)	Les droits d'écriture appartiennent au correspondant.
			Pointeur (local)	Pointeur du site local
Témoin			Nom	Description
			Pointeur (distant)	Pointeur du correspondant
			Cryptage Connecté avec cryptage
			Perte de paquets	Une perte de paquets s'est produite
			Mode Activation à la voix	« Activation à la voix » est sélectionné dans « Mode d'affichage » dans une connexion multipoint.
			Diffusion (locale)	L'image locale est diffusée dans une connexion multipoint.
			Diffusion (A-H)	Le terminal A (-H) connectés en premier (-en huitième) est diffusé dans une connexion multipoint.
			Dispositif audio USB	Raccordement d'un dispositif audio USB

Messages à l'écran

Contrôlez ce qui suit si un message s'affiche sur le moniteur de télévision pendant l'utilisation du système de communication.

Message

La connexion est incomplète. (Le code et le message suivants s'affichent.)

0 Erreur réseau inconnue: Réessayez plus tard.

1 Ce numéro n'existe pas: Vérifiez le numéro et réessayez.

2 Congestion réseau: Réessayez plus tard.

3 Réessayez plus tard.

16 Déconnexion normale: (La ligne a été déconnectée normalement.)

17 Ligne occupée: Réessayez plus tard.

18,19 Le système distant ne répond pas: Vérifiez qu'il est connecté.

20 Abonné inconnu: Vérifiez le numéro d'appel.

21 Appel rejeté: Vérifiez que le système distant est connecté.

22 Le numéro appelé a changé: Vérifiez le numéro et réessayez.

26 Requête de restauration de la connexion: Réessayez plus tard.

27 Système distant en panne: Vérifiez son fonctionnement.

28 Numéro d'appel incorrect: Vérifiez le numéro et réessayez.

31, 41 – 43, 47Réseau non disponible: Réessayez plus tard.

33, 34Ligne occupée. Réessayez ultérieurement.

44 Réseau non disponible: Réessayez plus tard.

50 Pas d'abonné: Vérifiez le contrat de la partie distante.

57,58 Capacité non autorisée: Vérifiez que Restriction de débit est correctement définie.

70 Capacité limitée: Réglez Restriction de débit sur 56K et réessayez.

88 Erreur d'attribut du terminal: Vérifiez la connexion du système distant.

91, 95 – 102, 111Erreur de protocole: Redémarrez le système et réessayez.

128 Temporisation de négociation H.221. Redémarrez le système et connectez-vous de nouveau.

131 Erreur de carte: Vérifiez les cartes d'interface de réseaux en option.

132 SPID incorrect: Réenregistrez SPID.

134 Erreur de synchronisation de lien physique: Vérifiez la connexion du câble RNIS.

144, 145Le terminal distant peut ne pas être compatible avec la fonction BONDING.

177 Délai de connexion LAN dépassé: Réessayez plus tard.

178 Rejet de la connexion LAN: Réessayez plus tard.

179 Erreur DNS.

180 La composition de votre propre numéro est incorrecte.

181 Erreur GateKeeper.

192 Echec de l’admission du serveur PPPoE. Vérifiez que le mot de passe et le nom d’utilisateur PPPoE sont corrects.

195 Obtention en cours d’une adresse IP via DHCP.

196 Configurez l’adresse DNS ou utilisez l’adresse IP pour numéroter.

205 Vérifiez que le nom d’utilisateur ou le numéro d’utilisateur pour la numérorotation est correct.

207 Le terminal distant n’est peut-être pas enregistré dans gatekeeper. Contactez l’administrateur du gatekeeper.

209 – 212Gatekeeper ne répond pas. Contactez l’administrateur du gatekeeper ou utilisez l’adresse IP pour numéroter.

201, 217Pas de réponse.

218 Numéro local défini de façon incorrecte dans le menu Configuration RNIS. Définissez-le correctement. Ligne connectée avec 1B (64K).

219 Le paramètre du numéro local pour la configuration RNIS est peut-être incorrect au niveau du correspondant. Ligne connectée avec 1B (64K).

230, 231Echec de l’admission du serveur PPPoE. Renumérotez après confirmation des paramètres PPPoE.

232 Echec de l’accès au serveur DNS. Vérifiez les paramètres DNS PPPoE.

233 Connexion au correspondant via DNS désactivée. Numérotez au moyen de l’adresse IP.

234 La numérorotation de la même adresse n’est pas valide.

235 Considéré comme un terminal secondaire car le nombre de lignes pour la configuration RNIS est différent.

236 Considéré comme un terminal secondaire car la commande de la caméra distante est désactivée.

237 Vérifiez que l’interface réseau ou l’adresse IP est définie correctement.

238 La conférence n’a pas pu commencer parce que la fonction de cryptage du système local est désactivée.

239 La conférence n’a pas pu commencer parce que la fonction de cryptage du système distant est désactivée.

240 La conférence n’a pas pu commencer parce que la méthode de cryptage de signal du système local est différente de celle du système distant.

241 La visioconférence par cryptage standard n’est pas disponible avec la connexion SIP.

242 La visioconférence par Cryptage de propriétaire n’est pas disponible avec la connexion RNIS.

243 La connexion avec le mode de communication actuel n’est pas disponible au moyen de l’interface de ligne spécifiée.

244 Déconnexion suite à une erreur de réception de paquets du site distant.

Dépannage

Si le système de communication ne fonctionne pas correctement, contrôler ce qui suit.

Symptôme Cause Solution
L’alimentation du système n’est pas sous tension.	Le commutateur d’alimentation n’est pas en position de marche.	Appuyez sur le commutateur pour mettre l’appareil sous tension. (page 34).
	Les piles de la télécommande sont partiellement ou complètement déchargées.	Remplacez les deux piles par des neuves (page 31).
L’alimentation de l’unité de caméra HD SRG-120DH n’est pas sous tension.	Le connecteur 12V CC du câble de caméra fourni n’est pas complètement connecté.	Assurez-vous qu’il est connecté fermement et complètement.
La télécommande ne fonctionne pas.	Échec de l’appariement à la télécommande.	Appariez la télécommande au système (page 32).
Pas de son ou volume très faible.	Le volume du système est trop faible.	Réglez le volume du son en appuyant sur les touches VOLUME +/- de la télécommande (page 37).
	Le volume du moniteur de télévision est trop faible.	Réglez le volume du moniteur de télévision.
	Le microphone du correspondant est coupé.	Demandez au correspondant d’allumer son microphone.
	L’entrée audio n’est pas sélectionnée correctement.	• Configurez correctement « Entrées audio (MIC) » sur la page Configuration de base 1 du menu de configuration Audio (page 66).• Configurez correctement « Entrée audio » sur la page Configuration de base 1 du menu de configuration Audio (page 66).
	Le microphone ou l’appareil externe n’est pas connecté correctement.	Vérifiez la connexion (pages 168 et 173).
Image floue. Mise au	point manuelle sélectionnée mais l’image reste floue.	Réglez la mise au point (page 148).
	Lorsque auto focus (mise au point automatique) est sélectionné, l’arrière-plan est trop lumineux, le contraste trop marqué ou l’arrière-plan ou les vêtements des participants présentent des lignes fines.	Sélectionnez la mise au point manuelle et effectuez le réglage manuellement (page 148).
Pas d'image. La source	ce d'image sélectionnée n'est pas activée.	Mettez sous tension l'appareil vidéo sélectionné.
	L'entrée vidéo n'est pas sélectionnée correctement.	Sélectionnez l'entrée vidéo correctement (page 149).
	La source d'image sélectionnée n'est pas correctement raccordée au système.	Vérifiez les connexions (page 173).
	Une réunion téléphonique est en cours.	Il ne s'agit pas d'une anomalie.
	Le mouvement de la caméra est empêché.	Mettez le système hors tension, puis de nouveau sous tension.
Pas de connexion. Un	numéro incorrect a été composé.	Contrôlez le numéro entré.
	Le réglage de « Interface réseau » est incorrect (lorsque la composition directe est utilisée).	Réglez « Interface réseau » sur l'interface correcte en vous reportant à « Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe) » (page 114).
	Les éléments enregistrés dans l'Annuaire ne sont pas corrects.	Enregistrez correctement le correspondant en vous reportant à « Enregistrement d'un correspondant – Annuaire » (page 127).
	Certains des réglages du système ne sont pas corrects.	Corrigez les réglages en vous reportant à « Enregistrement des informations locales » (page 55).
	L'adresse IP et le masque de réseau ne sont pas définis correctement (en cas d'utilisation d'un LAN).	Demandez à l'administrateur système de les définir correctement (page 73).
	Le câble LAN est relié au connecteur 2.	Réglez le paramètre « Utiliser LAN2 » sur « Activé » dans le menu de configuration Interface réseau (page 59).Certaines des fonctions sont limitées quand le câble LAN est branché sur le connecteur La connexion SIP, l'utilisation d'un gatekeeper et d'un SNMP, ainsi que les accès Web et Telnet ne sont pas disponibles.
	Le câble LAN ou RNIS est débranché.	Effectuez la connexion correctement (pages 27, 28, 29).
	Le câble LAN ou RNIS est branché sur un connecteur incorrect.	Effectuez la connexion correctement (pages 27, 28, 29).
	Le câble LAN ou RNIS ne fonctionne pas.	Remplacez le câble par un neuf.
Pas de connexion. Le	câble conçu spécialement pour la connexion RNIS est utilisé pour une connexion LAN (en cas d’utilisation d’un LAN).	Utilisez le câble pour la connexion LAN.
	Mauvais type de câble (câble transversal ou droit) utilisé pour la connexion LAN ou RNIS.	Utilisez le type correct de câble.
	Le DSU est hors tension (lors de l’utilisation de RNIS).	Activez le DSU.
	Si vous coupez la communication sans respecter la procédure normale (ex : débranchement d’un câble ou mise à l’arrêt du système en cours de communication), vous ne pourrez peut-être pas établir la connexion avec la ligne RNIS pendant quelques instants (en cas d’utilisation d’une connexion RNIS).	Mettez le système hors tension et patientez quelques minutes avant de le remettre sous tension.
	Si vous procédez à plusieurs branchements/débranchements ou mises sous tension/hors tension, la connexion avec le LAN pourra être impossible pendant quelques instants (en cas d’utilisation d’un LAN).	Mettez le système hors tension et patientez quelques minutes avant de le remettre sous tension.
	Délai de connexion LAN dépassé (en cas d’utilisation d’un LAN).	Réessayez plus tard.
	Le paquet pour la communication n’est pas acceptable dans l’environnement LAN actuel (en cas d’utilisation d’un réseau LAN).	Consultez votre administrateur système en vue de rendre le paquet pour la communication acceptable dans votre environnement LAN.
	Le terminal distant n’est pas activé.	Demandez au correspondant de mettre le terminal sous tension.
	Le correspondant met beaucoup de temps à répondre lorsqu’il est en mode de veille.	Demandez au correspondant d’annuler le mode de veille.
	Le correspondant est en communication avec un autre correspondant.	Appelez le correspondant lorsqu’il a terminé la communication avec un autre correspondant.
	Le terminal distant n’autorise pas la réponse à l’appel car il est en mode de configuration, etc.	Demandez au correspondant d’autoriser la réponse à un appel.
	Le terminal distant n’est pas en mode de réponse automatique.	Demandez au correspondant de régler le terminal en mode de réponse automatique ou de répondre manuellement à l’appel.
Symptôme Cause Solution
Pas de connexion. Les	numéros de téléphone RNIS ne sont pas définis dans le terminal distant (en cas d’utilisation de la fonction bonding).	Demandez au correspondant de configurer correctement « Indicatif régional » et « Numéro local » dans le menu de configuration RNIS (page 80).
	Le huitième chiffre et les chiffres suivants des numéros de téléphone RNIS ne sont pas les mêmes lorsque la connexion s’effectue en utilisant la fonction bonding (lorsque le correspondant utilise un système de communication ancien de type PCS-1600 par exemple).	Établissez une connexion sans utiliser la fonction bonding ou utilisez les numéros de téléphone RNIS identiques à partir du huitième caractère.
	Il y a un problème avec le terminal distant.	Essayez de composer le numéro d’un autre terminal.
	Un message apparaît à l’écran. Voir « Messages à l’écran » (page 255).
Les images fixes de l’Annuaire ne peuvent pas être enregistrées dans le dispositif de stockage USB.	Le dispositif de stockage USB a atteint sa capacité d’enregistrement maximale.	Utilisez un autre dispositif de stockage USB.

Spécifications

Système de communication visuel HD PCS-XG100/XG77/XG100S/XG77S

Cet appareil est conforme aux normes ITU-T H.320 et H.323.

Image animée

Bande passante exploitée

64 Kbps à 16 Mbps (standard, connexion LAN) (jusqu'à 4 Mbps sur le PCS-XG77/XG77S (jusqu'à 5 Mbps quand le logiciel MCU HD PCSA-MCG106 et le logiciel de mise à jour HD PCSA-RXG77 sont installés))

56 Kbps à 768 Kbps (si PCSA-B768S est installé, connexion RNIS)

56 Kbps à 384 Kbps (si PCSA-B384S est installé, connexion RNIS)

Codage H.261/H.263/H.263+/H.263++/ Profil Baseline H.264/Profil High H.264

MPEG4 Simple Profile (avec SIP)

Éléments d'image

CIF : 352 pixels × 288 lignes

QCIF : 176 pixels × 144 lignes

4CIF : 704 pixels × 576 lignes

WCIF (W288p) : 512 pixels × 288 lines

W432p : 768 pixels × 432 lignes

W4CIF : 1024 pixels × 576 lignes

720p : 1280 pixels × 720 lignes

1080p : 1920 pixels × 1080 lignes (uniquement quand le logiciel de mise à jour HD PCSA-RXG77 HD est installé pour le PCS-XG77/XG77S)

Son

Bande passante

22 kHz (MPEG4 AAC)

14 kHz (MPEG4 AAC)

7 kHz (G.722 conforme à la recommandation ITU-T)

3,4 kHz (G.711/G.728 conforme à la recommandation ITU-T)

Débit de transfert

56 Kbps, 64 Kbps (G.711, conforme à la recommandation ITU-T)

48 Kbps, 56 Kbps, 64 Kbps (G.722 conforme à la norme ITU-T)

64 Kbps, 96 Kbps (MPEG4 AAC) (en cas d'utilisation d'un LAN)

16 Kbps (G.728 conforme à la norme ITU-T)

48 Kbps (MPEG4 AAC) (en cas d'utilisation d'un RNIS)

Réseau

Multiplexage Vidéo, audio, données

Format d'images

H.221 (conforme à la norme ITU-T)

Interface LAN (standard), 64 Kbps à

16 Mbps (jusqu'à 4 Mbps sur le

PCS-XG77/XG77S (jusqu'à 5

Mbps quand le logiciel MCU

HD PCSA-MCG106 et le

logiciel de mise à jour HD

PCSA-RXG77 sont installés))

RNIS (BRI), jusqu'à 3 lignes (en cas d'installation de PCSA-B384S)

jusqu'à 6 lignes (en cas d'installation de PCSA-B768S)

Vitesse de transfert des données

LSD 1,2 Kbps, 4,8 Kbps, 6,4 Kbps

MLP 6,4 Kbps, 24 Kbps, 32 Kbps

HMLP 62,4 Kbps, 64 Kbps, 128 Kbps

Commande de la caméra du correspondant

H.281 (conforme à la norme ITU-T)

Généralités

Puissance requise

19,5 V CC

Consommation de courant

5 A

Température de fonctionnement

5 °C à 35 °C (41 °F à 95 °F)

Taux d'humidité

20 % à 80 %

Température de stockage

-20^ à +60^ (-4^ à +140^) Horizontal ± 100^

Humidité de stockage

20 % à 80 % (sans condensation)

Dimensions 370 mm × 60 mm × 244 mm

(1 × h × p) (14 5/8 pouces ×

2 3/8 pouces × 9 5/8 pouces)

(parties en saillie non comprises

à l'exception du pied)

Poids 2,3 kg (5 lb. 1,1 oz) environ

Accessoires fournis

Télécommande RF PCS-RFZ1 (1)

Piles de format AA (R6) au manganèse (2) (Japon uniquement)

Microphone PCS-A1

Unité de caméra HD SRG-120DH

(1) (PCS-XG100/XG77

uniquement)

Câble de caméra (3 m) (9,8 pieds) (1)

Câble HDMI (3 m) (9,8 pieds) (1)

Adaptateur secteur (1)

Cordon d'alimentation (1) (Japon uniquement)

Bandes velcro (5) (PCS-XG100/XG77 seulement)

CD-ROM (1)

Avant d'utiliser cette unité (1)

Installation Guide (Guide d'installation) (1)

Guide de connexion rapide (1)

Formulaire d'enregistrement d'utilisateur (1) (Japon uniquement)

Unité de caméra HD

SRG-120DH (fournie avec le

PCS-XG100/XG77)

Signal vidéo EDID

Synchronisation

Synchronisation interne

Dispositif d'image

CMOS Exmor de type 1/2.8

Objectif Optique x12, numérique x12

f = 3,9 mm (grand angle) à

46,8 mm (télé)

F1.8 à 2.0

Angle de vue horizontal 71°

Distance focale

10 mm (WIDE) à 1500 mm

(TELE)

3,6 Lux (F1.8) 50 IRE

Panoramique/Inclinaison

Horizontal ±100°

Vertical ±25°

Tension d'entrée

12 V CC

Consommation

16,8 W

Température de fonctionnement

5 °C à 35 °C (41 °F à 95 °F)

Température de stockage

-20^ à +60^ (-4^ à +140^)

Dimensions 153 mm × 156 mm × 153 mm

(1×h×p) (6 pouces ×

6 1/4 pouces × 6 1/8 pouces)

Poids 1,45 kg (3 lb. 3,1 oz) environ

Télécommande PCS-RFZ1 (fournie)

Format de signal

Conforme à la norme

IEEE802.15.4

Commande CC 3 V avec deux piles AA (R6)

Microphone PCS-A1 (deux fournis avec PCS-XG100/XG100S / un fourni avec PCS-XG77/XG77S)

Bande passante

13 kHz

Propriété directive

Omnidirectionnel

Dimensions 74 mm × 16 mm × 93 mm

(1× h× p) (3 pouces ×

^21/_32 pouces × 3 34 pouces)

Poids 170 g (6,0 oz) environ

Alimentation Auto-alimentation

Longueur du câble

8 m (26,2 pieds)

Unité RNIS PCSA-B384S (en option)

Puissance requise

19,5 V CC

Consommation de courant

0,3 A

Température de fonctionnement

5 °C à 35 °C (41 °F à 95 °F)

Taux d'humidité

20 % à 80 %

Température de stockage

$$ - 2 0 ^ {\circ} \mathrm{C} \dot {a} + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \dot {a} + 1 4 0 ^ {\circ} \mathrm{F}) $$

Humidité de stockage

$$ 20 \% \text{à} 80 \% (\text{sans condensation}) $$

Dimensions 166 mm × 34 mm × 128 mm

$$ (1 \times h \times p) (6 ^ {5 / 8} \text { pouces } \times $$

$$ 1 ^ {3} / 8 \text { pouces } \times 5 ^ {1} / 8 \text { pouces) } $$

$$ \text { à l'exception du pied) } $$

Poids 400 g (14 oz) environ

Accessoires fournis

$$ \text { Câble d'interface } (5 \mathrm{m}) (1 6, 4 $$

$$ \text { pieds) (1) } $$

$$ \text { Mode d'emploi (1) } $$

$$ \text { Carnet de garantie (1) } $$

Unité RNIS PCSA-B768S (en option)

Puissance requise

$$ 1 9, 5 \mathrm{VCC} $$

Consommation de courant

$$ 0, 5 \mathrm{A} $$

Température de fonctionnement

$$ 5 ^ {\circ} \mathrm{C} \text { à } 3 5 ^ {\circ} \mathrm{C} (4 1 ^ {\circ} \mathrm{F} \text { à } 9 5 ^ {\circ} \mathrm{F}) $$

Taux d'humidité

$$ 20 \% \text{à} 80 \% $$

Température de stockage

$$ - 2 0 ^ {\circ} \mathrm{C} \dot {a} + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \dot {a} + 1 4 0 ^ {\circ} \mathrm{F}) $$

Humidité de stockage

$$ 20 \% \text{à} 80 \% (\text{sans condensation}) $$

Dimensions 166 mm × 34 mm × 128 mm

$$ (1 \times h \times p) (6 ^ {5 / 8} \text { pouces } \times $$

$$ 1 ^ {3} / 8 \text { pouces } \times 5 ^ {1} / 8 \text { pouces) } $$

$$ \text { à l'exception du pied) } $$

Poids 400 g (14 oz) environ

Accessoires fournis

$$ \text { Câble d'interface } (5 \mathrm{m}) (1 6, 4 $$

$$ \text { pieds) (1) } $$

$$ \text { Mode d'emploi (1) } $$

$$ \text { Carnet de garantie (1) } $$

Logiciel MCU HD

PCSA-MCG106 (en option)

Logiciel MCU HD

PCSA-MCG109 (en option)

Logiciel de mise à jour HD

PCSA-RXG77 (en option)

Logiciel d'accès mobile PCSA-SAG8 (Optionnel)

Logiciel d'accès mobile PCSA-SAG1 (Optionnel)

Présentation et caractéristiques susceptibles d'être modifiées sans préavis.

Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI, sont des marques ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HDMI

Remarques

- Effectuez toujours un essai d'enregistrement pour vérifier que l'enregistrement s'est fait correctement. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, suite au manquement de cet appareil ou de son support d'enregistrement, de systèmes de mémoire extérieurs ou de tout autre support ou système de mémoire à enregistrer un contenu de tout type.

- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Système de communication visuel HD PCS-XG100/XG77/XG100S/XG77S (DVI-I OUT) (DVI / RVB analogique)

Élément d'image	Format de transmission	Remarques	Fréquence de synchronisation horizontale fH (kHz)	Fréquence de synchronisation verticale fV (Hz)
1024 × 768 Progressif XGA	VESA 60 Hz 48,4 60
	Progressif XGA VESA 70 Hz 56,5 70
	Progressif XGA VESA 75 Hz 60 75
	Progressif XGA VESA 85 Hz 68,7 85
1280 × 720 Progressif 720p 50 Hz 37,5 50
1280 × 768 Progressif WXGA	VESA 60 Hz 47,4 60
	Progressif WXGA VESA 60 Hz 47,8 60
	Progressif WXGA VESA 75 Hz 60,3 75
1280 × 1024 Progressif SXGA	VESA 60 Hz 63,98 60
	Progressif SXGA VESA 75 Hz 79,98 75
1920 × 1080 Progressif FHD	VESA 60 Hz 67,5 60
	Progressif FHD 59,94 Hz* 67,43 59,94
	Progressif FHD 29,97 Hz* 67,43 29,97
	Entrelacé	FHD 59,94 Hz* 33,75	59,94
	Progressif FHD 50 Hz*		56,25 50
	Progressif FHD 25 Hz*		56,25 25
	Entrelacé	FHD 50 Hz*	28,13 50

* Pris en charge pour DVI uniquement

Système de communication visuelle PCS-XG100/XG77/XG100S/XG77S (CAMERA IN)

Élément d'image	Format de transmission	Remarques	Fréquence de synchronisation horizontale fH (kHz)	Fréquence de synchronisation verticale fV (Hz)
1920 × 1080 Pro	Progressif FHD 5	9,94 Hz 67,43 59,94
	Progressif FHD	29,97 Hz 67,43 29,97
	Entrelacé FHD	59,94 Hz 33,75 59,94
	Progressif FHD	50 Hz 56,25 50
	Progressif FHD	25 Hz 56,25 25
	Entrelacé FHD	50 Hz 28,13 50

Système de communication visuelle PCS-XG100/XG77/XG100S/XG77S (DVI-I 1 IN) (DVI / composant analogique (YPbPr))

Élément d'image	Format de transmission	Remarques Fréquence de synchronisation horizontale fH (kHz)	Fréquence de synchronisation verticale fV (Hz)
1920 × 1080 Pro	Progressif FHD 5	9,94 Hz 67,43 59,94
	Progressif FHD	29,97 Hz 67,43 29,97
	Entrelacé FHD	59,94 Hz 33,75 59,94
	Progressif FHD	50 Hz 56,25 50
	Progressif FHD	25 Hz 56,25 25
	Entrelacé FHD	50 Hz 28,13 50

Système de communication visuelle PCS-XG100/XG77/XG100S/XG77S (DVI-I 2 (PC) IN) (DVI / RVB analogique)

Élément d'image	Format de transmission	Remarques Fréquence de synchronisation horizontale fH (kHz)	Fréquence de synchronisation verticale fV (Hz)
1024 × 768 Progressif XGA VESA 60 Hz 48,4 60
1280 × 768 Progressif WXGA VESA 60 Hz 47,4 60
1280 × 1024 Progressif SXGA VESA 60 Hz 63,98 60
1920 × 1080 Progressif FHD VESA 60 Hz 67,5 60

* Pris en charge pour DVI uniquement

Système de communication visuelle PCS-XG100/XG77/XG100S/XG77S (HDMI-1/2 OUT)

Élément d'image	Format de transmission	Remarques Fréquence de synchronisation horizontale fH (kHz)	Fréquence de synchronisation verticale fV (Hz)
1024 × 768 Progressif XGA V	ESA 60 Hz* 48,4 60
1280 × 720 Progressif 720p 50	Hz* 37,5 50
Progressif 720p	60 Hz* 45 60
1280 × 1024 Progressif SXGA	VESA 60 Hz* 63,98 60
1920 × 1080 Progressif FHD 5	9,94 Hz 67,43 59,94
Entrelacé	FHD 59,94 Hz 33,75 59,94
Progressif FHD	50 Hz	56,25 50
Entrelacé	FHD 50 Hz	28,13 50
Progressif FHD	29,97 Hz*	67,43 29,97
Progressif FHD	25 Hz*	56,25 25

* Pris en charge pour HDMI-2 OUT uniquement

Signaux d'entrée HDMI pris en charge

Système de communication visuelle HD PCS-XG100/XG100S (HDMI IN)

Élément d'image	Format de transmission	Remarques Fréquence de synchronisation horizontale fH (kHz)	Fréquence de synchronisation verticale fV (Hz)
1920 × 1080 P	Progressif FHD 5	9,94 Hz 67,43 59,94
	Progressif FHD	29,97 Hz 67,43 29,97
	Entrelacé	FHD 59,94 Hz 33,75 59,94
	Progressif FHD	50 Hz	56,25 50
	Progressif FHD	25 Hz	56,25 25
	Entrelacé	FHD 50 Hz	28,13 50

Affectation des broches

Prise 1000BASE-T/100BASE-TX/10BASE-T

Prise modulaire

Broche	10BASE-T/100BASE-TX			1000BASE-T
1	T	D	+		T
2	T	D	-		T
3	R	D	+		T
4	—		T	P	2
5	—		T	P	2
6	R	D	-		T
7	—		T	P	3
8	—		T	P	3

Connecteur ISDN UNIT

Broche Signal Description
1 GND	Terre
2 19.5 V	19,5 V
3 DCLK+ Horloge+
4 DCLK- Horloge-
5 DR+ Réception de données+
6 DR-	Réception de données-
7 FS+	Synchronisation de cadre+
8 FS-	Synchronisation de cadre-
9 DX+ Envoi de données+
10	DX-	Envoi de données-
11	RX	Réception de données série

Broche Signal Description
12	TX	Envoi de données série
13	19.5 V	19,5 V
14	GND Terre

Connecteur CAMERA

Connecteur D-Sub à 36 broches (type amphénol) (femelle)

P Broche P	0 Signal 1	Description
1 RX0+ +	Données_0+
2 GND	Terre
3 RX1+ P	Données_1+
4 RX2+ +	Données_2+
5 GND	Terre
6 RXC+	Horloge+
7 GND	Terre
8	5V	5 V
9 DDC_	SCL DDC_	CLOCK
10	VISCA_DSR	VISCA_DSR
11	GND	Terre
12	VISCA_RXD	VISCA_RXD
13	GND	Terre
14	GND	Terre
15	GND	Terre
16	VISCA 12V	12 V
17	VISCA 12V	12 V
18	VISCA 12V	12 V
19	RX0-	Données_0-
20	GND	Terre
21	RX1-	Données_1-
22	RX2-	Données_2-
23	GND	Terre
24	RXC-	Horloge-
25	GND	Terre

Broche Signal	Description
26 IN_HPD Détection de fiche chaude
27 DDC_SDA DDC_DATA
28 VISCA_DTR VISCA_DTR
29 GND Terre
30 VISCA_TXD VISCA_TXD
31 GND Terre
32 GND Terre
33 GND Terre
34 VISCA 12V 12 V
35 VISCA 12V 12 V
36 VISCA 12V 12 V

Affectation des broches sur les connecteurs de carte en option

Prises RNIS 1-3 (PCSA-B384S) Prises RNIS 1-6 (PCSA-B768S)

Prise modulaire

Broche Signal Description
1	N C	-
2	N C	-
3	T A	É m
4 RA	Réception+
5 RB	Réception-
6	T B	É m
7	N C	-
8	N C	-

Connecteur TERMINAL (PCSA-B384S/PCSA-B768S)

Broche Signal		Description
1	GND	Masse châssis
2	19.5 V	19,5 V
3	DCLK+	Horloge+
4	DCLK-	Horloge-
5	DR+	Envoi de données+
6	DR-	Envoi de données-
7	FS+	Synchronisation de cadre+
8	FS-	Synchronisation de cadre-
9	DX+	Réception de données+
10	DX-	Réception de données-
11	TX	Envoi de données série
12	RX	Réception de données série
13	19.5 V	19,5 V
14	GND	Terre

i s s i o n + i s s i o n -

Liste des numéros de port utilisés sur le PCS-XG100/XG77/XG100S/XG77S

Pour une connexion point à point

Signal Numéro de port Type
RAS 1719 UDP
Gatekeeper Discovery 224.0.1.4	1:1718 Multidiffusion UDP
Q.931 (appel) 2253-2269 TCP
Q.931 (réponse) 1720 TCP
H.245 2253-2269 TCP
RTP audio 49152-49159 UDP
RTCP audio 49152-49159 UDP
RTP vidéo 49152-49159 UDP
RTCP vidéo 49152-49159 UDP
FECC RTP	49152-49159 UDP
FECC RTCP	49152-49159 UDP
2e RTP vidéo	49152-49159 UDP
2e RTCP vidéo	49152-49159 UDP
SIP	5060 UDP/TCP
Détection automatique de la bande passante	51234-51235 UDP/TCP

Pour une connexion multipoint

Signal	Numéro de port du premier point	Numéros de port du deuxième au huitième point	Type
RAS	1719		UDP
Gatekeeper Discovery	224.0.1.41:1718		Multidiffusion UDP
Q.931 (appel)	2253-2269		TCP
Q.931 (réponse)	1720		TCP
H.245	2253-2269		TCP
RTP audio	49152-49159	deuxième point : 49172-49179troisième point : 49192-49199quatrième point : 49212-49219cinquième point : 49232-49239sixième point : 49252-49259septième point : 49272-49279huitième point : 49292-49299	UDP
RTCP audio
RTP vidéo
RTCP vidéo
FECC RTP
FECC RTCP
2e RTP vidéo
2e RTCP vidéo
SIP 5060 UDP/TCP
Détection automatique de la bande passante	51234-51235 UDP/TCP

Remarque

Pour RTCP, les numéros de port qui peuvent être définis vont de 49152 à 65535.

Autres ports

Signal Numéro de port Type
Telnet	23 TCP
	50000 TCP
SSH 22 TCP
Web 80 TCP
DHCP 68 UDP
NTP 123	UDP
SNMP	161	UDP
AMX Device Discovery	239.255.250.250:9131	Multidiffusion UDP

Agencement de la salle de réunion

Remarques sur l'éclairage

Ne dirigez pas la caméra vers une fenêtre parce que le contre-jour risque d'altérer le contraste. Si nécessaire, placez un rideau épais devant la fenêtre.

Ajustez l'éclairage du local de façon à ce qu'il soit orienté vers les participants. Ne le dirigez pas vers le moniteur de télévision. L'intensité lumineuse sur les visages doit être d'environ 300 lux ou plus.

Stockage USB

Utilisez les dispositifs de stockage USB qui prennent en charge USB2.0 avec cet appareil. Nous recommandons l'utilisation de Sony USM32GM / USM32GR « POCKET BIT ».

Connexion

Raccordez le dispositif directement au port USB de l'appareil principal.

Témoin d'accès

Eteint : En veille

Allumé : Transfert de données en cours

Retrait

Vérifiez toujours POCKET BIT est en mode de veille (ex. témoin éteint) avant de le retirer.

Précautions d'utilisation

• N'appuyez pas fortement sur POCKET BIT lorsqu'il est connecté au dispositif. Si le connecteur USB est endommagé, le POCKET BIT risque de ne pas fonctionner correctement ainsi que le dispositif connecté.
• Notez que la surface de ce produit risque de chauffer après une longue période d'accès ou d'utilisation.
• Si le dispositif connecté est démarré, redémarré ou sorti du mode de veille lorsque POCKET BIT est connecté, le produit risque de ne pas fonctionner correctement. Retirez le POCKET BIT avant d'effectuer ces opérations.
• Nous vous recommandons d'effectuer des sauvegardes de vos données importantes.

SONY N'ASSUME AUCUNE RESPONSABILITE QUAND AU DOMMAGE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, MAIS NON LIMITE A, UNE COMPENSATION OU UN REMBOURSEMENT POUR LA PERTE DE DONNEES ENREGISTREES SUITE A UNE PANNE DE L'APPAREIL OU DE SON LOGICIEL.

POCKET BIT est une marque de fabrique de Sony Corporation.

Glossaire

ARC

Abréviation de Adaptive Rate Control. Technologie qui réduit automatiquement un débit binaire d'affichage vidéo en cas de congestion réseau.

ARQ

Abréviation de Automatic Repeat reQuest. Méthode de contrôle des erreurs dans le cadre de laquelle le récepteur demande une retransmission à l'émetteur en cas de perte de paquets.

Détection automatique de la bande passante

Détecte la bande passante du réseau et d'autres bandes passantes avant la communication. L'utilisation de cette valeur pour la fonction QoS fournit un contrôle QoS optimal depuis le début de la communication.

Bonding\*

Bonding est une méthode de multiplexage inverse qui permet la connexion du système de communication via plusieurs lignes RNIS. Il suffit d'appeler la première ligne RNIS pour établir la connexion avec toutes les autres lignes. L'appel de la deuxième (et des autres lignes) est effectué automatiquement par la communication entre les systèmes de communication des deux sites. Pour utiliser la méthode BONDING, les deux systèmes de communication doivent être équipés de la fonction BONDING, et « Indicatif régional » et « Numéro local » dans le menu configuration RNIS du site appelé doivent être correctement définis. Comme, lorsque l'on utilise la fonction BONDING, la communication entre les systèmes s'effectue via les numéros RNIS du site appelé, la définition de « Indicatif régional » et « Numéro local » dans le menu configuration RNIS n'est pas essentielle sur le site appelant.

* Bonding (Bandwidth on Demand Interoperability Group) est une marque

déposée de THE BONDING CONSORTIUM.

BRI

Abréviation de Basic Rate Interface.

Interface de base normalisée par l'ITU-T.

Une ligne RNIS unique a deux canaux B et un canal D.

Codec

Abréviation de Codeur-Décodeur. Dispositif intégré composé d'un codeur qui convertit un signal audio/vidéo analogique en flux de données numérique et le comprime, et d'un décodeur pour la décompression afin de rétablir le signal analogique d'origine.

DHCP

Abréviation de Dynamic Host Configuration Protocol. Gère les adresses IP du réseau.

DNS

Abréviation de Domain Name System.

Définit le système de noms de domaine.

Annulateur d'écho

Dispositif permettant d'éliminer l'écho qui se produit pendant l'envoi de signaux audio.

FEC

Abréviation de Forward Error Correction. Méthode de contrôle des erreurs dans le cadre de laquelle le récepteur peut corriger les erreurs sans demander de retransmission à l'émetteur.

Fréquence d'images

Nombre d'images qui peuvent être codées/décodées en une seconde.

G.711

Format de codage/décodage audio recommandé par l'ITU-T. Un signal audio à largeur de bande téléphone est converti en signal numérique à débit de données 64 Kbps. Il peut être transmis avec un débit de données de 56 Kbps.

G.722

Format de codage/décodage audio recommandé par l'ITU-T. Un signal audio à largeur de bande 7 kHz est converti en signal numérique à débit de données 48 Kbps, 56 Kbps ou 64 Kbps.

G.728

Format de codage/décodage audio recommandé par l'ITU-T. Un signal audio à largeur de bande téléphone est converti en signal numérique à débit de données 16 Kbps.

Gatekeeper

Contrôle l'accès aux périphériques de communication H.323 sur le réseau. Gère la zone, les limitations d'accès, la bande passante audio/vidéo, les alias, etc.

H.221

Structure d'image pour un canal numérique des services audiovisuels.

H.239

Norme ITU-T pour le partage des données et des présentations vidéo. Cela soutient le mode de présentation double écran, permettant à des points d'extrémité d'envoyer et recevoir simultanément des données de vidéo et de présentation.

H.261

Codec vidéo pour les services audiovisuels à p × 64 Kbps. Norme qui définit un algorithme de codage vidéo, un format d'image et une technologie de correction d'erreurs pour les communications entre les codec vidéo de différents fabricants.

H.263

Algorithm de codage vidéo basé sur la norme H.261. Ce format permet une communication à débit binaire inférieur.

H.263+

Format de codage/décodage vidéo basé sur la norme H.263, complété par l'annexe I à T (I, J, K ..... T) qui permet d'améliorer la qualité de l'image et la résistance aux erreurs. Normalement, ce format est un profil utilisé avec une combinaison de certaines des annexes pour H.263/H.263+.

H.264

Algorithm de codage vidéo normalisé par l'ITU-T en mai 2003. Ce format assure une

image de haute qualité via un débit binaire inférieur. Il fournit une qualité d'image identique au format H.263 mais à un débit binaire inférieur de moitié. Le format H.264 est aussi appelé MPEG4 Advanced Video Coding (AVC).

H.320

Norme pour les communications entre différents systèmes de communication.

H.323

Permet de communiquer sur un LAN non-Qos (Qualité de service).

HD

Abréviation de haute définition. La télévision haute définition fournit une résolution élevée et une image haute qualité. Les formats disponibles sont 1080i, 1080p et 720P.

HOP

Nombre de routeurs traversés pour atteindre le correspondant.

I-MUX

Abréviation de Inverse Multiplexer. Ce protocole vous permet de transmettre vos données à une vitesse de 384 Kbps par le canal 6B.

RNIS

Abréviation de Réseau numérique à intégration de services. Il s'agit d'un protocole de communication du CCITT sur la transmission simultanée du son, des images et des données. Les largeurs de bande comprennent les vitesses de transmission de base (64 Kbps) et primaires (1 544 et 2 048 Mbps).

ITU-T

Abréviation de International Telecommunication Union, Telecommunications.

Synchronisation de la voix

Fonction servant à synchroniser le son et l'image. Le traitement du son est beaucoup plus rapide que celui des images animées et les deux sont donc souvent déphasés.

P in P

Abréviation de « Picture in Picture ». Cette fonction permet à l'utilisateur de visualiser la scène locale dans une petite fenêtre sur l'écran du moniteur de télévision.

QoS

Abréviation de Quality of Service (qualité de service). La QoS réserve de la bande passante pour des communications particulières sur le réseau et garantit une vitesse de communication donnée.

SIP

Abréviation de Session Initiation Protocol (protocole d'ouverture de session). SIP est un protocole de contrôle de la communication utilisé pour la téléphonie via Internet, la messagerie instantanée, etc.

SNMP

Abréviation de Simple Network Management Protocol. Ce protocole est utilisé pour la gestion d'informations entre le poste de gestion et les terminaux gérés. Il permet la surveillance des systèmes de communication de Sony.

SPID

Abréviation de Service Profile ID.

Sous-adresse

Numéro d'identification donné à des appareils partageant une ligne RNIS commune.

TOS

L'entrée des données d'informations dans le champ TOS de l'adresse permet au système de communication de juger la priorité de transmission des paquets, etc. Elle permet aussi de changer de chemin selon le type de service (Attente ou Taille).

WDR(View-DR)

Une fonction qui prend avantage des capacités de lecture de signal à grande vitesse de la technologie de détection d'image Exmor CMOS et les combine avec la technologie Visibility Enhancer (VE) pour la correction du contraste clair/obscur pour combiner quatre images à vitesses d'obturateur différées dans une seule image.

Ceci permet d'améliorer drastiquement la visibilité pour les zones claires et sombres de l'image.

Configuration du menu

Les menus du Système de communication visuel HD sont configurés comme indiqué ci-dessous.

Pour des informations détaillées, reportez-vous aux pages entre parenthèses. Les réglages initiaux de chaque élément apparaissent en caractères gras.

Les indicateurs et les options marqués d'un astérisque (*) n'apparaissent pas sur le PCS-XG77/XG77S.

Les réglages et les options marqués de deux astérisques (**) sont pris en charge dans la version 1.41 et ultérieure.

Les réglages et les options marqués de trois astérisques ( ^*** ) seront pris en charge dans la version 2.0.

    W["Outils"] --> X["Présentation (page 156)"]
    X --> Y["Enregistrement (page 161)"]
    Y --> Z["Annotation (page 163)"]
    Z --> AA["Activé, Désactivé"]
    AA --> AB["Rejeter la réponse"]
    AB --> AC["Capture d'écran (page 154)"]
    AC --> AD["Etat de la machine (page 94)"]
    AD --> AE["Informations machine"]
    AE --> AF["Statut des lignes LAN"]
    AF --> AG["Vérification de l'acheminement des données"]
    AG --> AH["Configuration (page 55)"]
    AH --> AI["Interface réseau"]
    AI --> AJ["A"]
    AH --> AK["B"]
    AH --> AL["C"]
    AI --> AM["Émission d'appel"]
    AM --> AN["Réception d'appel"]

1) Disponible uniquement lorsque l'unité de caméra HD SRG-120DH (fournie avec le PCS-XG100/XG77) est raccordée.

1) Avec le PCS-XG77/XG77S, l'option est « LAN ».

    L["SIP:Mode (Communication)4"] --> M["Débit binaire de communication — 128Kbps, 384Kbps, 512Kbps, 768Kbps,"]
    M --> N["Mode audio — G728, G.722, G.711"]
    M --> O["Contrôle de la caméra distante — Activé, Désactivé"]
    M --> P["Taille d'écran — 720, W4CIF, W432P, WCIF, 4CIF, CIF, QCIF, AUTO"]
    M --> Q["Mode vidéo — H.261***, H.263+, H.264, MPEG4"]
    M --> R["Nombre d'images vidéo — 15fps, 30fps, 60fps, AUTO"]

1) Lorsque « Réglages individuels d'émission/réception » est réglé sur « Activé » dans la page IP, l'option est configurée pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.
2) Lorsque « Réglages individuels pour Point à Point/Multipoint » est réglé sur « Activé » dans la page IP, l'option est configurée pour les connexions point à point et multipoint de manière individuelle.
3) Disponible également sur le PCS-XG77/XG77S lorsque le logiciel de mise à jour HD PCSA-RXG77 est installé.
4) Le numéro de page après « Communication 2 » varie selon que réglage activé/désactivé est sur « Réglages individuels d'émission/réception » ou sur « Réglages individuels pour Point à Point/Multipoint ».
5) Également disponible sur le PCS-XG77/XG77S quand le logiciel MCU HD PCSA-MCG106 et le logiciel de mise à jour HD PCSA-RXG77 sont installés.

1) Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.
2) Le réglage initial sur le PCS-XG77/XG77S est « Monaural ».

1) Cette sélection est disponible seulement lorsque le dispositif audio USB est raccordé.

1) Lorsque « Utiliser LAN2 » est réglé sur « Activé » dans le menu Interface réseau, les pages Configuration de base pour LAN1 et LAN2 s'affichent, et vous pouvez définir les éléments sur ces pages.

2) Avec le PCS-XG77/XG77S, l'option est « LAN ».

    G["Menu d'accueil 2 - Affichage de la touche Connecter — Simple, Individual, Désactivé"]
    G --> H["(Menu d'accueil 2) - Bouton Annuaire — Activé, Désactivé"]
    G --> I["Bouton Historique — Activé, Désactivé"]
    G --> J["Bouton de numérotation détaillée. — Activé, Désactivé"]
    G --> K["Bouton Caméra — Activé, Désactivé"]
    G --> L["Bouton Outils — Désactivé, Activé"]
    G --> M["Composition à touche unique — Activé, Désactivé"]
    G --> N["Composition directe — Désactivé, Activé"]

    O["Menu d'accueil 3 - Affichage de l'entrée vidéo — Activé, Désactivé"]
    O --> P["(Menu d'accueil 3) - Affichage de l'entrée audio — Activé, Désactivé"]
    O --> Q["Compteur du niveau audio — Activé, Désactivé"]
    O --> R["Volume — Activé, Désactivé"]
    O --> S["Etat LAN — Activé, Désactivé"]
    O --> T["Etat RNIS — Activé, Désactivé"]

    A --> F["Définir Mot de Interface réseau Activé, Désactivé passe 1 Émission d'appel Activé, Désactivé (Administrateur2)"]
    F --> G["Réception d'appel Activé, Désactivé"]
    F --> H["Multipoint Activé, Désactivé"]
    F --> I["Mode IP"]
    F --> J["Mode SIP"]
    F --> K["Mode RNIS"]

    A --> L["Définir Mot de Audio passe2 (Administrateur3)"]
    L --> M["Vidéo Activé, Désactivé"]
    L --> N["LAN Activé, Désactivé"]
    L --> O["QoS"]
    L --> P["TOS"]
    L --> Q["SIP"]
    L --> R["RNIS Activé, Désactivé"]

    A --> S["Définir Mot de Autres passe3 (Administrateur4)"]
    S --> T["Menu d'accueil Activé, Désactivé"]
    S --> U["Administrateur Activé, Désactivé"]
    S --> V["Annotation Activé, Désactivé"]
    S --> W["Caméra Activé, Désactivé"]
    S --> X["Cryptage Activé, Désactivé"]
    S --> Y["Annuaire partagé"]

    A --> Z["Enregistrement (Administrateur5)"]
    Z --> AA["Enregistrement Activé, Désactivé"]
    Z --> AB["Vidéo 512Kbps, 1Mbps"]

    A --> AC["Autorisation d'accès¹ (Administrateur6)"]
    AC --> AD["Monitoring Web Activé, Désactivé"]
    AC --> AE["Accès Web Activé, Désactivé"]
    AC --> AF["Accès Telnet Activé, Désactivé"]
    AC --> AG["Accès SSH Activé, Désactivé"]

    B --> AH["Activé, Désactivé Activé, Désactivé"]
    H --> AI["Activé, Désactivé Activé, Désactivé Ac"]

1) Les éléments sur la page Autorisation d'accès ne sont affichés et ne peuvent être réglés que lorsque « Protocole Internet » est réglé sur « IPv4 ».

R Cryptage ——— Mode Cryptage —— Désactivé, Priorité connexion, Priorité cryptage (page 92)

S Annuaire partagé (page 93) Mode SPB — Activé, Désactivé Adresse serveur SPB Mot de passe du serveur SPB

Index

A

Accès SSH 91

Accès Telnet 90

Accès Web 90, 179

Activer 82

Administrateur 90

Adresse d'interruption 77

Adresse distante 97

Adresse du serveur SIP 80

Adresse gatekeeper 76

Adresse IP 42, 74, 96

Adresse IP du site distant 98

Adresse IP WAN 75

Adresse MAC 96

Adresse serveur SPB 93

Affichage d'instructions 45

Affichage de l'entrée audio 87

Affichage de l'entrée vidéo 87

Affichage de l'horloge 86

Affichage de la touche Connecter 86

Affichage du mode de communication 84

Affichage numéro 86

Afficher clavier des touches programmables 84

Afficher la durée des communications 84

Afficher le nom du terminal 84

Alias utilisateur 75, 76

AMX Device Discovery 91

Annotation 12, 82, 90, 157, 163

Annotations 247

Annuaire 44, 88, 92, 118, 126, 127, 130, 131, 132, 200, 226

Annuaire partagé 90, 93, 136, 226

Annuaire personnel 120, 134, 226

Annulateur d'écho 67, 139

Appariement 32

Appel détaillé 120

Assistant de configuration initiale 38

Attributs multipoint 216

Aucune action 85

Audio 89

Audio Mode 97

Authentication 76

Auto SPID 81

Automatique (fractionné) 205

Autorisation d'accès 90

Autres 89

Autres options 59

Balance des blancs 147

Bande passante 62

Bande passante élevée 79

Bande passante RNIS (Appel) 64

Bande passante RNIS (réponse) 64

Bouton Annuaire 86

Bouton Appel détaillé 86

Bouton Caméra 86

Bouton Historique 86

Bouton Outils 86

Branchement d'un ordinateur 159

C

Caméra 82, 85, 90

Camera Control 97

Caméras 30, 141, 170, 231, 247

Capture d'écran 154, 158

Changement de l'affichage de l'image 149

Changement de l'entrée vidéo et audio simultanément 151

Changement de l'image affichée sur l'écran du moniteur 152

Changement de l'image du système distant 151

Changement du son à envoyer au correspondant 150

Charger l'annuaire 92

Charger la configuration 91

Clavier à l'écran 12

Combinaison de la connexion en cascade du LAN et de la connexion RNIS 192

Combinaison de LAN et RNIS 24, 190

Commande de débit adaptative (ARC) 77

Commandes d'affichage 205

Communauté 77

Compensation du rétroéclairage 147

Composition à touche unique 86

Composition automatique 92

Composition directe 86, 114, 226

Compteur du niveau audio 87

Conférences téléphoniques 177

Configuration du menu 279

Configuration du système 19

Configuration NAT 75

Connector 111, 124

Connexion LAN avec traversée de pare-feu H.460 105

Connexion LAN par DHCP 101

Connexion LAN par NAT 104

Connexion LAN par PPPoE 107

Connexion LAN par un gatekeeper 103

Connexion LAN par un routeur 102

Connexions cryptées 12, 180, 181, 183

Connexions de base 111

Connexions en cascade via un réseau LAN 188

Connexions système 26

Contact 77

Contrôle de la caméra distante 63, 64, 65

Contrôle par le site distant 83

Copier dans l'annuaire personnel 92

Correction d'erreurs sans voie de retour (FEC) 78

Couleur 82

Coût minimal 79

Créer un annuaire personnel 92

Cryptage 90, 93

D

Date 84

Débit binaire - Codage 97

Débit binaire de communication 62, 65

Débit binaire -Décodage 97

Déconnexion 126, 214

Définir Mot de passe 88, 89

Demande de renvoi de paquet(ARQ) 78

Démarrage de la mesure 98

Démarrage/Arrêt de l'enregistrement 85

Densité de ligne 82

Description 77

Détection automatique de la bande passante 78

Deux connexions LAN 22

Deuxième caméras 170

DHCP 101

Distant/Local 85

Divisé 61

DNS 75

DNS primaire 74, 75

DNS secondaire 74, 75

Domaine SIP 80

DSCP 79

Durée de mise en mémoire tampon ARQ 78

DVI-I 1 85

DVI-I 2 85

E

Ecran d'arrière-plan 164

Écran de l'Option Logicielle 92

Ecran de présentation 70

Ecrans de menu 84

Effacer l'annuaire 92

Effets son 70

Émission d'appel 59, 88

Emplacement 77

Enregistrement 12, 90, 157, 161, 253

Enregistrement du dernier numéro 83

Enregistrement du son 172

Enregistrement du son local 68

Enregistrement USB 12

Enregistrer les réglages de mot de passe 88

Entrée audio 66,72

Entrée audio (AUX) 96

Entrée audio (MIC) 96

Entrée de la seconde caméra 82

Entrée du nom d'utilisateur 59

Entrée vidéo 70, 72, 96

Entrées audio (AUX) 66, 73

Entrées audio (MIC) 66, 73

Entrées MIC inversées 68

Etat de la borne 86

Etat de la machine 94

Etat des périphériques 96

Etat du mode de communication 97

État du système 42

Etat LAN 87

Etat RNIS 87

F

F1 85

F2 85

F3 85

F4 85

Faible temps d'attente 79

FEC redondance 78

Fiabilité élevée 79

Fonction de contrôle Web 218

Fonction de silence 138

Fonction Mic sur la réponse 139

Fonction Multipoint 61, 195

Fonction préréglage 144

Fonction Sync Lip 139

Format de la sortie moniteur DVI-I 71

Frame Rate 97

Fréquence 71

Fuseau horaire 83

G

Gatekeeper 76, 96, 103

Gateway 98

Guide 84

H

H.239 63,65

H.245 77

H.460 76,105

H239 97

HDMI 85

Heure 84

Historiques 117, 226

HOP 91

Horloge 83

|

Indicateur 157

Indicateur d'affichage 84

Indicatif régional 80

Informations machine 96

Installation RTP/RTCP 77

Interface de ligne principale 59

Interface de réseau 40

Interface réseau 59, 88, 97, 98

IP 62

IP fixe pour PPPoE 75

IP:Mode 62

IPv4/IPv6 100

IPv6 74, 76, 100

K

KIOSK Mode 227

L

Label source vidéo 72

Label source vidéo (Caméra) 72

Label source vidéo (DVI-I 1) 72

Label source vidéo (DVI-I 2) 72

Label source vidéo (HDMI) 72

LAN 40,73,74,89

LAN2 99

Lancer la configuration 91

Langue/Language 83

Lien vers l'entrée audio 72

Lien vers le microphone 72

Limitations pour l'utilisation du connecteur LAN2 99

Limitations pour l'utilisation du protocole IPv6 100

Listes de connexion multipoint 196, 200

Logiciel en option 193

Logiciel MCU HD PCSA-MCG106 18, 185

Logiciel MCU HD PCSA-MCG109 18, 185

Longueur de préfixe 74

Luminosité 143

M

Masque réseau 74

Menu 48

Menu Accueil 41, 48, 85, 86, 87

Menu Administrateur 87

Menu Annotation 82

Menu Annuaire partagé 93

Menu Appel détaillé 45

Menu Audio 66

Menu Autres 83

Menu Caméra 43,82

Menu Communication 62

Menu Connector 45, 112

Menu Cryptage 92

Menu d'accueil 89

Menu Disposition 152

Menu Émission d'appel 59

Menu Etat de la machine 94

Menu Historique 44

Menu Interface réseau 59

Menu LAN 73

Menu Menu d'accueil 85

Menu Multipoint 61

Menu Outils 43, 156

Menu QoS 77

Menu Réception d'appel 60

Menu RNIS 80

Menu SIP 80

Menu TOS 79

Menu Vidéo 70

Menus 56, 279

Menus Configuration 55

Messages d'avertissement 86

Mic sur la réponse 60

Mise à jour de l'heure 84

Mise au point 148

Mise en forme de trafic 79

Mise sous et hors tension 34, 112

Mode Activation à la voix 207

Mode audio 63, 64, 65

Mode Cryptage 93

Mode d'affichage 61

Mode d'affichage de l'horloge 83

Mode d'annotation 165

Mode d'entrée 68

Mode de présentation 159

Mode de réponse automatique 124

Mode de réponse manuelle 124

Mode de sortie 68

Mode de veille 35,83

Mode DHCP 73,74

Mode fixe DVI-I 2(PC) 72

Mode Fractionné 205

Mode Gatekeeper 75, 76

Mode IP 89

Mode KIOSK 13

Mode LAN 74

Mode LAN (LAN1) 96

Mode LAN (LAN2) 96

Mode NAT 75

Mode partage fixé 207

Mode REC OUT 69

Mode RNIS 89

Mode sélection de diffusion 208

Mode serveur SIP 80

Mode SIP 89

Mode SNMP 77

Mode SPB 93

Mode Téléphone 59

Mode vidéo 64, 65, 66

Modes d'affichage 205

Modifier groupe 132

Moniteurs 175

Monitoring Web 90, 227, 230

Mosaïque neuf écrans 205

Mosaïque six écrans 205

Mot de passe 75, 76, 77, 80, 87

Mot de passe accès à distance 88

Mot de passe administrateur 87

Mot de passe de modification de l'Annuaire 88

Mot de passe du serveur SPB 93

Multipoint 61,88

N

NAT 104

Navigateur Web 179

Navigateurs Internet 218

Nom d'Hote 96

Nom d'utilisateur enregistré 80

Nom de connexion 76, 77

Nom de l'hôte 73

Nom du terminal 83

Nom du terminal distant 97

Nom du terminal local 42,86

Nombre d'images vidéo 64, 65, 66

Nombre de paquets perdus 97

Nombre de paquets récupérés 98

Nombre de paquets reçus 98

Nouvelle entrée 127

NTP 83

Numéro de ligne RNIS 42

Numéro de port 80

Numéro de port utilisé 77

Numéro de série 96

Numéro de téléphone 80

Numéro du port TCP 78

Numéro du port UDP 78

Numéro local 81

Numéro utilisateur 76

0

One-Touch Dial 116

Option I/F 96

Option Logicielle 96

P

Pare-feu 105

Pays/Région 80

PCS-A1 168

PCS-XG100 14

PCS-XG100S 16

PCS-XG77 15

PCS-XG77S 16

Période d'effacement vidéo 71

Port du serveur SIP 80

PPPoE 75,107

Préfixe 59

Préfixe LAN 60

Préfixe-A 60

Préfixe-B 60

Préfixe-C 60

Première caméra 97

Préparation du système 31

Préréglages 12

Présentation 157, 159, 253

Priorité 79

Priorité connexion 181

Priorité cryptage 182

Projecteurs 175

Protocole 80

Protocole d'initiation de session 80

Protocole de transport 80

Protocole Internet 91

Q

Q.931 77

QoS 12,77,89

R

Rate 97

Ratio H.239 63, 65

Réception d'appel 60, 88

Recomposition 123

Réglage automatique 148

Réglage de l'appareil 83

Réglage de retard de l'entrée audio 68

Réglage de retard de la sortie audio 69

Réglage du volume 37,47

Réglage manuel 148

Réglages (caméras) 141

Réglages individuels d'émission/réception 62

Réglages individuels pour Point à Point/Multipoint 62

Rejeter la réponse 60, 157

Réorganisation 78

Réorganisation de la mémoire tampon 79

Réorganiser le taux de mémoire tampon 79

Réponse automatique 60

Restauration Automatique 91

Restriction de débit 65

Retard de l'entrée audio 69

Retard de sortie audio 69

RNIS 40, 89, 108

RNIS MSN 60

RNIS:Mode 64

Routeur 102

RTP/RTCP 77

s

Sauver l'annuaire 92

Sauver la configuration 91

Seconde caméra 97

Sélection de l'entrée audio 85

Sélection de l'image et du son reçus 149

Sélectionnez le préfixe LAN 60

Serveur NTP principal 83

Serveur NTP secondaire 83

Serveur traversé 106

Signal sonore 70

SIP 12, 40, 80, 89

SIP:Mode 65

SNMP 77

Sortie audio 96

Sortie moniteur 70

Sortie vidéo 96

Sous-adresse 81

SPID 81

Statut des lignes LAN 97

Stockage USB 134, 154, 161, 247, 253, 274

Supprimer l'annuaire personnel 92

Sync Lip 68

Système de communication visuel HD PCS-XG100 262

Système de communication visuel HD PCS-XG100S 14, 16, 247, 262

Système de communication visuel HD PCS-XG77 262

Système de communication visuel HD PCS-XG77S 15, 16, 247, 262

T

Tablettes 253

Tablettes à stylet 163, 247

Taille d'écran 63, 65, 66

Taille MTU 77

Télécommande 31, 32, 51, 152, 225, 249, 263

Telnet 179

Témoins 46, 252

Temps avant mise en veille 83

Terminaux secondaires 215

Tonalité 70

Tonalité de sonnerie 70

TOS 79,89

Touche Annuaire 44

Touche Appel détaillé 45

Touche Caméra 43

Touche Connector 44

Touche de sélection d'interface réseau 45

Touche Émission d'appel 46

Touche Historique 44

Touche LAYOUT 152

Touche Outils 43

Touches de Composition à touche unique 46

Touches fonction 150

Touches fonctions durant la communication 84

traceroute 98

Transmission audio duplex 78

Transmission DTMF 178

Transparence du menu 84

Type de données TOS 79

U

Unité RNIS PCSA-B384S 17

Unité RNIS PCSA-B768S 17

Utiliser l'historique 91

Utiliser LAN2 59

V

Vérification de l'acheminement des données 98, 110

Vérifier code 97

Version de la machine 96

Version Hote 96

Vidéo 89, 90

Video Mode 97

Volume 87,138

Vu-mètre audio 47

Z

Zone d'entrée de numéro 45

Zoom numérique 147
