PCSA-B768S - Système de vidéo conférence SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modèle	PCSA-B768S
Type de produit	Unité RNIS pour système de vidéo conférence
Utilisation	Exclusivement avec système de communication vidéo série PCS-xx de Sony
Fonctions principales	Connexion à jusqu'à 6 lignes RNIS (12 canaux B) pour vidéoconférence
Alimentation	19,5 V DC
Consommation électrique	Environ 0,5 A
Dimensions (L × H × P)	166 × 34 × 128 mm
Poids	Environ 400 g
Température d'utilisation	5°C à 35°C
Humidité de fonctionnement	20% à 80%
Température de stockage	-20°C à +60°C
Humidité de stockage	20% à 80% (sans condensation)
Accessoires fournis	Câble d'interface (5 m), mode d'emploi, certificat de garantie
Entretien et nettoyage	Ne pas exposer à l'humidité ; garder le coffret fermé ; nettoyer avec un chiffon sec
Sécurité	Ne pas utiliser près de l'eau ; éviter pendant les orages ; ne pas ouvrir le coffret
Pièces détachées et réparabilité	Confier l'entretien à un technicien qualifié ; plaquette signalétique sous l'appareil
Informations générales	Conforme à la directive 1999/5/CE ; enregistrement IC pour le Canada

FOIRE AUX QUESTIONS - PCSA-B768S SONY

Avec quels systèmes de vidéo conférence ce produit est-il compatible ?

Le PCSA-B768S est conçu exclusivement pour les systèmes de communication vidéo série PCS-xx de Sony. Il ne doit pas être utilisé avec d'autres appareils.

Combien de lignes RNIS puis-je connecter au maximum ?

Le PCSA-B768S permet de connecter jusqu'à 6 lignes RNIS via 12 canaux B, offrant une bande passante élevée pour la vidéoconférence.

Quels accessoires sont fournis avec l'appareil ?

Les accessoires inclus sont : un câble d'interface de 5 mètres, un mode d'emploi et un certificat de garantie.

Quelles sont les précautions de sécurité à respecter ?

Évitez d'utiliser l'appareil près de l'eau, pendant un orage, ou à proximité d'une fuite de gaz. Ne l'ouvrez pas et confiez l'entretien à un technicien qualifié.

Où se trouve la plaquette signalétique ?

La plaquette signalétique se situe sous l'appareil. Vous y trouverez les informations techniques et de conformité.

Comment installer le PCSA-B768S ?

Connectez l'unité à votre système de vidéo conférence série PCS-xx via le câble d'interface fourni. Pour plus de détails, reportez-vous au mode d'emploi du système principal.

Que faire si une mise à jour logicielle s'affiche à l'écran ?

Lors de la première utilisation, le terminal peut mettre à jour automatiquement le logiciel. Ne mettez pas le terminal hors tension pendant la mise à jour pour éviter tout dysfonctionnement.

Quelle est la consommation électrique du PCSA-B768S ?

La consommation électrique est d'environ 0,5 A sous une tension de 19,5 V DC.

Puis-je utiliser l'appareil dans un environnement humide ?

L'humidité de fonctionnement recommandée est de 20% à 80%. Évitez une exposition directe à l'eau ou à une humidité excessive.

Quelles sont les dimensions et le poids de l'appareil ?

Les dimensions sont de 166 × 34 × 128 mm (L × H × P) et le poids est d'environ 400 g.

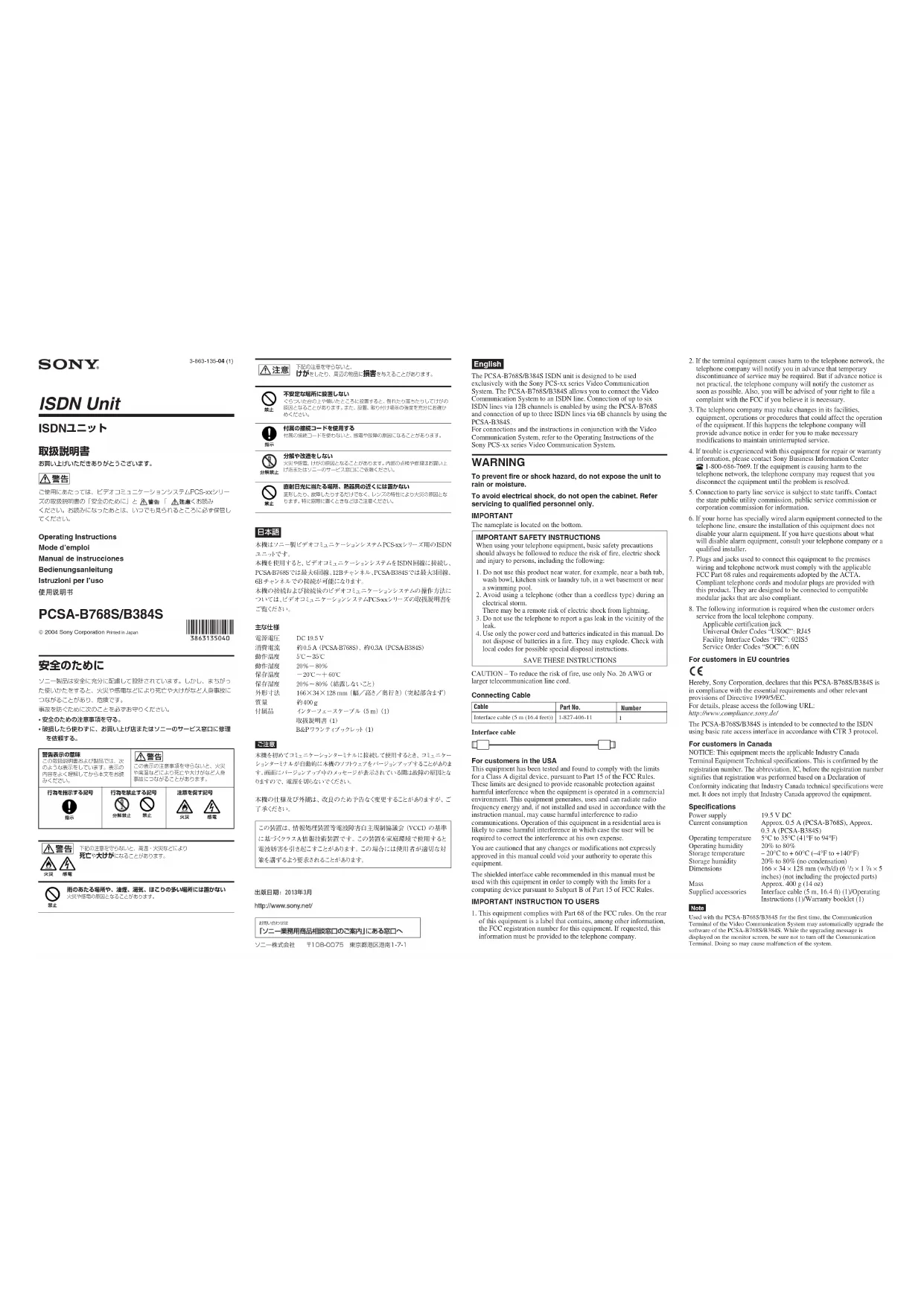

MODE D'EMPLOI PCSA-B768S SONY

L'unité RNIS PCSA-B768S/B384S est conçue pour être utilisée exclusivement avec le système de communication vidéo de la série PCS-xx de Sony. Le PCSA-B768S/B384S vous permet de connecter le système de communication vidéo à une ligne RNIS, avec la possibilité d'utiliser jusqu'à six lignes RNIS via 12 canaux B avec le PCSA-B768S et jusqu'à trois lignes RNIS via 6 canaux B en utilisant le PCSA-B384S. Pour les connexions ou les instructions relatives au système de communication vidéo, se reporter au mode d'emploi du système de communication vidéo de la série PCS-xx de Sony.

AVERTISSEMENT

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un technicien qualifié.

IMPORTANT

La plaquette signalétique se situe sous l'appareil.

IMPORTANTES MESURES DE SÉCURITÉ

Certaines mesures de sécurité doivent être prises pendant l'utilisation de matérial téléphonique afin de réduire les risques d'incendie, de choc électrique et de blessures. En voici quelquesunes:

1. Ne pas utiliser l'appareil près de l'eau, p.ex., près d'une baignoire, d'un lavabo, d'un évier de cuisine, d'un bac à laver, dans un sous-sol humide ou près d'une piscine.

2. Éviter d'utiliser le téléphone (sauf s'il s'agit d'un appareil sans fil) pendant un orage électrique. Ceci peut présenter un risque de choc électrique causé par la foudre.

3. Ne pas utiliser l'appareil téléphonique pour signaler une fuite de gaz s'il est situé près de la fuite.

4. Utiliser seulement le cordon d'alimentation et le type de piles indiqués dans ce manuel. Ne pas jeter les piles dans le feu: elles peuvent exploser. Se conformer aux règlements petinents quant à l'élimination des piles.

CONSERVER CES INSTRUCTIONS

Pour les utilisateurs des pays européens

CE

Ainsi, Sony Corporation déclare que l'appareil PCSA-B768S/B384S est conforme aux recommandations essentiels et aux termes et conditions de la Directive 1999/5/EC.

Pour les détails, accédez à l'URL suivante

http://www.compliance.sony.de/

L'appareil PCSA-B768S/B384S est conçu pour être raccordé à RNIS en utilisant une interface d'accès à débit de base en accord avec le protocole CTR 3.

Pour les utilisateurs au Canada

AVIS : Cet équipement est conforme aux spécifications techniques applicables à un équipement terminal, telles que définies par Industrie Canada. Son numéro d'enregistrement le confirme. L'abréviation IC, placée devant le numéro d'enregistrement, signifie que l'enregistrement a été réalisé d'après une Déclaration de conformité indiquant que les spécifications techniques d'Industrie Canada ont été satisfaites. Cela ne signifie pas que cet équipement est homologué par Industrie Canada.

ATTENTION – Pour réduire les risques d'incendie, utiliser uniquement des conducteurs de télécommunications 26 AWG au de section supérieure.

Spécifications

Alimentation 19,5 V DC

Consommation électrique Environ 0,5 A (PCSA-B768S), environ 0,3 A (PCSA-B384S)

Température d'utilisation 5°C à 35°C (41°F à 94°F)

Humidité de fonctionnement

20% à 80%

Température de stockage - 20° C à + 60° C (- 4°F à +140°F)

Humidité de stockage 20% à 80% (sans condensation)

Dimensions 166× 34× 128mm(l / h / p)(6^1 / 2× 1^3 / 8× 5

Masse Environ 400 g (14 oz)

Accessoires fournis Câble d'interface (5 m, 16,4 pd) (1)/Mode

d'emploi (1)/Certificat de garantie

Remarque

Utilisé avec le PCSA-B768S/B384S pour la première fois, le terminal de communication du système de communication vidéo speut mettre à jour automatiquement le logiciel du PCSA-B768S/B384S. Pendant que le message de mise à jour est affiché sur l'écran du moniteur, veillez à ne pas mettre le terminal de communication hors tension. Cela pourrait entraîner un problème de fonctionnement du système.

Español
