Caractéristiques techniques	Caméra de surveillance SONY YT-LD124C, résolution 1080p, vision nocturne, angle de vue 120°
Utilisation	Idéale pour la surveillance intérieure et extérieure, compatible avec les systèmes de sécurité domestiques
Maintenance et réparation	Vérifier régulièrement le fonctionnement, nettoyer l'objectif, mise à jour du firmware recommandée
Sécurité	Chiffrement des données, accès sécurisé via application mobile, notifications en temps réel
Informations générales	Installation facile, garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - YT-LD124C SONY

Comment réinitialiser ma caméra SONY YT-LD124C ?

Pour réinitialiser votre caméra, appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Pourquoi ma caméra ne s'initialise-t-elle pas ?

Vérifiez que la caméra est correctement alimentée et que le câble d'alimentation est en bon état. Assurez-vous également que votre réseau Wi-Fi fonctionne correctement.

Comment connecter ma caméra à mon réseau Wi-Fi ?

Utilisez l'application SONY pour configurer votre caméra. Suivez les instructions à l'écran pour entrer le mot de passe de votre réseau Wi-Fi.

Comment puis-je visionner les images en direct de ma caméra ?

Téléchargez l'application SONY sur votre smartphone ou votre tablette et connectez-vous avec votre compte. Sélectionnez votre caméra dans la liste pour accéder aux images en direct.

Que faire si je ne reçois pas de notifications de mouvement ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres de l'application. Assurez-vous également que les notifications sont autorisées sur votre appareil.

Comment puis-je enregistrer des vidéos à partir de ma caméra ?

Vous pouvez configurer l'enregistrement vidéo dans l'application SONY. Choisissez la durée de l'enregistrement et l'emplacement de stockage des vidéos.

Ma caméra a-t-elle un mode nuit ?

Oui, la caméra SONY YT-LD124C est équipée d'un mode nuit qui active les LED infrarouges pour une vision claire dans l'obscurité.

Que faire si la qualité de l'image est mauvaise ?

Assurez-vous que la caméra est correctement positionnée et qu'il n'y a pas d'obstacles devant l'objectif. Vérifiez également la connexion Internet pour éviter les problèmes de bande passante.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application SONY, accédez aux paramètres de votre caméra et recherchez l'option de mise à jour du firmware. Suivez les instructions pour télécharger et installer la mise à jour.

La caméra fonctionne-t-elle avec des assistants vocaux ?

Oui, la caméra SONY YT-LD124C est compatible avec certains assistants vocaux. Vérifiez les spécifications pour savoir lesquels sont pris en charge.

MODE D'EMPLOI YT-LD124C SONY

Trou de φ233 à 237 (9 1/4 à 9 3/8) Plafond 10 à 35 (13/12 à 17/12) Plaque de fixation Plaque de fixation Unité : mm (pouces)

B

Plaque de fixation Installation Retrait

C

Alignez les repères © Vis M4 fournies

D

E

Entretoise ⊕ Vis M4 fournies

F

Languette de l'entretoise/du support Rainure du bas de la caméra

G

H

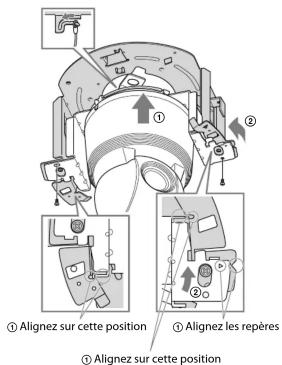

① Alignez sur cette position ② Alignez les repères ③ Alignez sur cette position

I

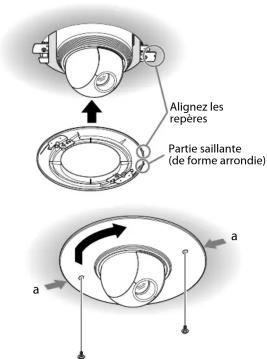

Alignez les repères Partie saillante (de forme arrondie) a a

J

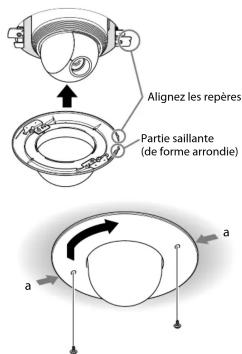

Alignez les repères Partie saillante (de forme arrondie) a a

K

Couvercle intérieur Vis Vis

L

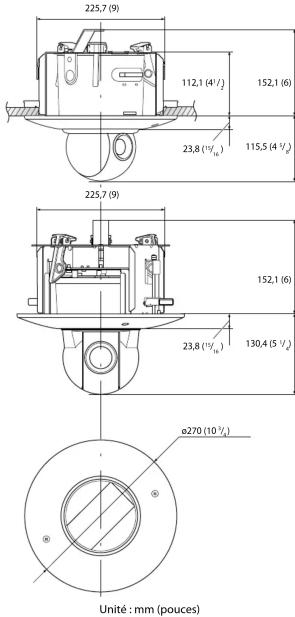

225,7 (9) 112,1 (4½) 152,1 (6) 23,8 (1½) 115,5 (4½) 225,7 (9) 152,1 (6) 23,8 (1½) 130,4 (5½) ø270 (10½) Unité : mm (pouces)

M

21,2(3)μs 122,4(4 1/2) e270(10 1/2) Unité : mm (pouces)

Français

AVERTISSEMENT

• L'installation doit être confiée à un technicien qualifié et doit être conforme à toutes les réglementations locales.
• Assurez-vous que l'emplacement d'installation est suffisamment résistant pour supporter une charge de plus de 60 kg avant d'installer solidement la caméra, sinon celle-ci risque de tomber et d'entraîner de graves blessures. S'ils ne sont pas suffisamment solides, la caméra risque de tomber et de provoquer des blessures graves.
• Pour éviter que la caméra ne tombe, assurez-vous d'attacher le câble métallique fourni.
• Si vous installez la caméra en hauteur, vérifiez-la régulièrement (au moins une fois par an) afin de vous assurer que l'ensemble n'est pas desserré. Nous vous conseillons, dans la mesure du possible, de procéder à cette vérification plus souvent.

Remarques

• Utilisez les vis fournies pour l'installation. L'utilisation de vis autres que celles fournies risque d'endommager sérieusement l'intérieur de la caméra.
• Évitez d'utiliser ou d'entreposer l'appareil dans un lieu soumis à de violents chocs ou à de fortes vibrations.

Description générale

L'YT-ICB124 est un kit qui s'utilise avec les séries de modèles suivantes SNC-RH124/RS46N/RS46P/RS44N/RS44P, SNC-EP520/521/550/580, SNC-EP520/521/550/580 et SNC-ZP/ZP550
Ce support est nécessaire lorsque le corps de la caméra est encastré dans le plafond ou lorsque des plaques de plâtre sont utilisées et que la qualité du matériel entrant dans la composition du plafond rend difficile la tenue de vis conventionnelles.
Installez la caméra sur un plafond dont l'épaisseur est comprise entre 10 mm et 35 mm ( ^13/32 \~ 1 ^7/16 pouces).
L'YT-LD124C est un dôme transparent et l'YT-LD124S est un dôme fumé pour caméra.
Pour utiliser ce dôme, le kit de fixation au plafond (YT-ICB124/ICB630) est requis.

Remarques

• Le kit de fixation au plafond YT-ICB124 est réservé à un usage intérieur. Il ne peut en aucun cas être installé à l'extérieur.
• L'utilisation de l'YT-LD124C/LD124S (dôme) peut diminuer les performances optiques de la caméra, notamment à cause de la distorsion de l'image et des points lumineux. Si vous utilisez un dôme teinté, la luminosité de l'écran diminue d'environ 1 ouverture.
• N'utilisez pas l'YT-LD124C/LD124S (dôme) dans un endroit où la température est supérieure à 40°C (104°F).

Installation

YT-ICB124 (kit de fixation au plafond)

1 Percez un trou de 235± 2 mm ( 9^-3/8±^3/_32 pouces) dans le plafond. Utilisez le modèle fourni.
Utilisez les quatre trous du modèle pour centrer la caméra.

2 Fixez le support de fixation au plafond à l'aide d'un boulon d'ancrage (boulons d'ancrage non fournis). Assurez-vous que les plaques de fixation droite et gauche du support se trouvent dans le sens de la longueur (position par défaut), puis insérez le support dans le trou du plafond. (A) Le trou ◇ situé sur le support indique la face avant de la caméra. Positionnez le support correctement lors de l'installation du kit de fixation au plafond.

3 Serrez les vis gauche et droite du support. Le support doit adhérer complètement au plafond.
Lorsque vous serrez les vis dans le sens horaire, les plaques de fixation verticales basculent vers l'extérieur et s'ouvrent. Lorsque vous serrez les vis à fond, les plaques de fixation basculent vers l'extérieur et vers le bas pour adhérer au plafond. (B)
Assurez-vous que les plaques de fixation adhèrent solidement au plafond.

Remarque

Le couple de serrage des vis doit être inférieur ou égal à 1,0 N·m (10 kgf·cm). Un couple de serrage supérieur risque d'endommager le support de fixation au plafond.

4 Raccordez le câble et le câble métallique de l'unité au plafond à l'unité au plafond de la caméra.
◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.

5 Lorsque vous insérez complètement l'unité au plafond dans le support, le bras supporte momentanément le poids de l'unité au plafond.

① Alignez le trou ◇ situé sur le support (qui indique l'avant) au repère avant de l'unité au plafond.
② Alignez les parties saillantes du support aux trous situés sur l'unité au plafond. Assurez-vous que les parties saillantes pénètrent dans les trous.
③ Alignez les trous de l'unité au plafond aux trous de vis sur le support.

6 À l'aide des vis ⊕M4×10 fournies, fixez l'unité au plafond de la caméra au support de fixation au plafond. (C)

Avertissement

• Pour la fixation, utilisez toujours les vis fournies. Si vous vous servez de vis différentes de celles qui vous sont fournies, la caméra risque de tomber, ce qui peut provoquer de graves blessures.
• L'utilisation d'éléments de fixation de fortune peut entraîner la chute de la caméra, ce qui risque de provoquer de graves blessures.

7 Insérez la caméra dans l'unité au plafond jusqu'à ce que vous entendiez un déclic.

Appuyez sur le bouton de verrouillage pour vous assurer que la caméra est correctement fixée.
Pour plus de détails, consultez le Manuel d'installation de la caméra.

4 Reliez le câble métallique au support fourni à l'aide des vis ⊕M4x10 fournies. (D)

Lors de l'utilisation du dôme (vendu séparément), passez à l'étape 6.

Avertissement

- Pour la fixation, utilisez toujours les vis fournies. Si vous vous servez de vis différentes de celles qui vous sont fournies, la caméra risque de tomber, ce qui peut provoquer de graves blessures.

5 Installez l'entretoise sur le support à l'aide des vis ⊕M4x10 fournies. (E)

Avertissement

- Pour la fixation, utilisez toujours les vis fournies. Si vous vous servez de vis différentes de celles qui vous sont fournies, la caméra risque de tomber, ce qui peut provoquer de graves blessures.

6 Alignez les languettes de l'entretoise/du support avec les rainures du bas de la caméra, puis fixez la caméra à l'aide des vis fournies. (F) (G)

◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.

7 Attachez le câble métallique au support de fixation au plafond. Insérez le support dans le support de fixation au plafond en alignant leurs positions ①, tournez le support dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'immobilise ②, puis fixez-le à l'aide des vis ⒺM4×10 fournies. (H)

Avertissement

• Pour la fixation, utilisez toujours les vis fournies. Si vous vous servez de vis différentes de celles qui vous sont fournies, la caméra risque de tomber, ce qui peut provoquer de graves blessures.
• L'utilisation d'éléments de fixation de fortune peut entraîner la chute de la caméra, ce qui risque de provoquer de graves blessures.

8 Fixez le couvercle (fourni). (1)

① Placez le couvercle sur le support de fixation au plafond, puis faites-le pivoter dans le sens des aiguilles d'une montre pour le fixer. Lors de l'installation du couvercle, alignez la partie saillante droite (de forme carrée) du couvercle à l'encoche du support. Faites pivoter le couvercle dans le sens des aiguilles d'une montre jusqu'à ce que la partie saillante gauche (de forme arrondie) s'insère dans l'encoche.

② Fixez le couvercle à l'aide des vis. Pour installer le dôme acheté, voir la rubrique suivante : « YT-LD124C/ LD124S (dôme) ».

Retirez le couvercle intérieur pour avoir une vue d'ensemble. K

Remarque

Selon le zoom et l'angle de l'objectif, les images de la zone obstruée par le couvercle intérieur risquent d'être floues ou inclinées.

1 Placez le dôme sur le support de fixation au plafond, puis faites-le pivoter dans le sens des aiguilles d'une montre pour le fixer. Lors de l'installation du dôme, alignez la partie saillante droite (de forme carrée) du couvercle à l'encoche du support. Faites pivoter le dôme dans le sens des aiguilles d'une montre jusqu'à ce que la partie saillante gauche (de forme arrondie) s'insère dans l'encoche.
2 Fixez le dôme à l'aide des vis.
3 Retirez les feuilles protectrices du dôme.

Retrait

YT-ICB124 (kit de fixation au plafond)

1 Tenez le couvercle, puis retirez les vis.
2 Retirez le couvercle en le faisant pivoter dans le sens inverse des aiguilles d'une montre, puis tirez-le vers le bas en position verticale. Si vous ne parvenez pas à le retirer, faites-le pivoter tout en appuyant sur les deux côtés (11 a).

3 Retirez la caméra de l'unité au plafond.
◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.

4 Desserrez les vis et retirez l'unité au plafond du support.
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
4 Desserrez les vis et retirez l'unité au plafond du support.
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
4 Desserrez les vis et retirez l'unité au plafond du support.
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
4 Desserrez les vis et retirez l'unité au plafond du support.
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
4 Desserrez les vis et retirez l'unité au plafond du support.
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble
5 Retirez le câble qui relie l'unité au plafond, ainsi que le câble

métallique.
◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.
métallique.
◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.
métallique.
◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.
métallique.
◆ Pour plus de détails, consultez le Manuel d'installation caméra.
◆ Pour plus de détails, consultez le Manuel d'installation de la

camera.
◆ Pour plus de détails, consultez le Manuel d'installation de la caméra.

camera.

camera.

A

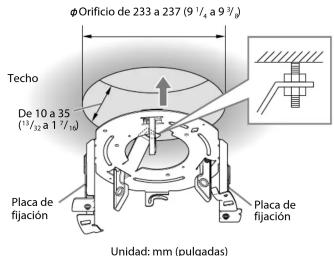

ØOrificio de 233 a 237 (9 1/4 a 9 3/8) Techo De 10 a 35 (13/32 a 1 7/16) Placa de fijación Placa de fijación Unidad: mm (pulgadas)
