PCS-XL55 - Système de vidéo conférence SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de vidéoconférence HD intégré portable
Affichage	Écran LCD 21,6 pouces
Caméra	Intégrée avec zoom numérique
Résolution d'image	Jusqu'à 1920×1080 à 60 ips (H.264 High Profile)
Compression vidéo	H.264, H.263+, H.261, MPEG4
Compression audio	MPEG4 AAC stéréo, G.722, G.728, G.711
Annulateur d'écho	Intégré, jusqu'à 16 kHz
Interfaces réseau	LAN 100BASE-TX/10BASE-T, RNIS (via unité optionnelle), SIP
Débit binaire	Jusqu'à 4 Mbps (LAN)
Connexion multipoint	Jusqu'à 3 sites (LAN et/ou RNIS)

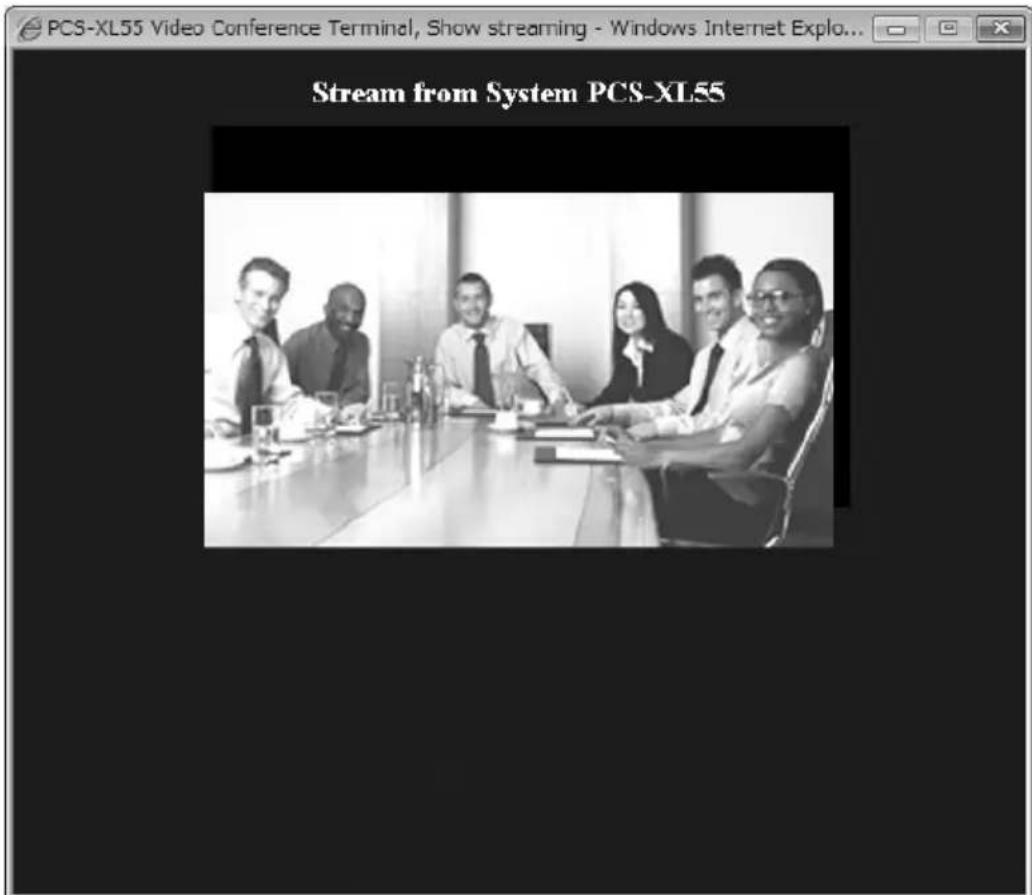

Fonctions spéciales	Annotation, présentation, streaming, enregistrement, cryptage H.233/234/235
Télécommande	RF 2,4 GHz, portée 10 m, piles AA (2×)

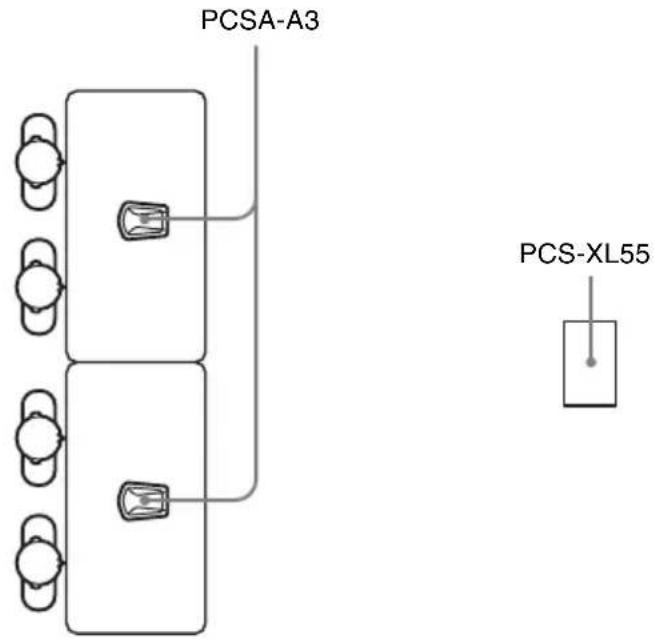

Microphone	Intégré + entrée pour micros externes (PCS-A1, PCSA-A3 en option)
Haut-parleurs	Intégrés
Alimentation	Adaptateur secteur VGP-AC19V54 (19,5 V CC)
Consommation	Non spécifiée (estimation : environ 60 W)
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité ; débrancher en cas d'anomalie ; ne pas obstruer les ouvertures
Pièces détachées	Piles de télécommande remplaçables ; batterie interne (à traiter comme déchet chimique)
Langues du menu	Français, Anglais, Allemand, etc. (plus de 20 langues)

FOIRE AUX QUESTIONS - PCS-XL55 SONY

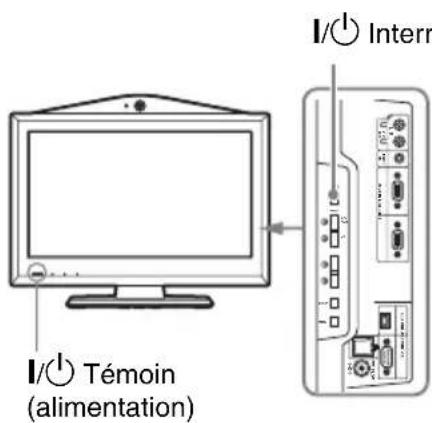

Comment allumer et éteindre le système PCS-XL55 ?

Pour allumer, appuyez sur l'interrupteur I/© situé sur le système. Un message de confirmation s'affiche ; sélectionnez 'OK' pour éteindre. Vous pouvez aussi utiliser la touche ⏻ de la télécommande pour passer en veille ou éteindre.

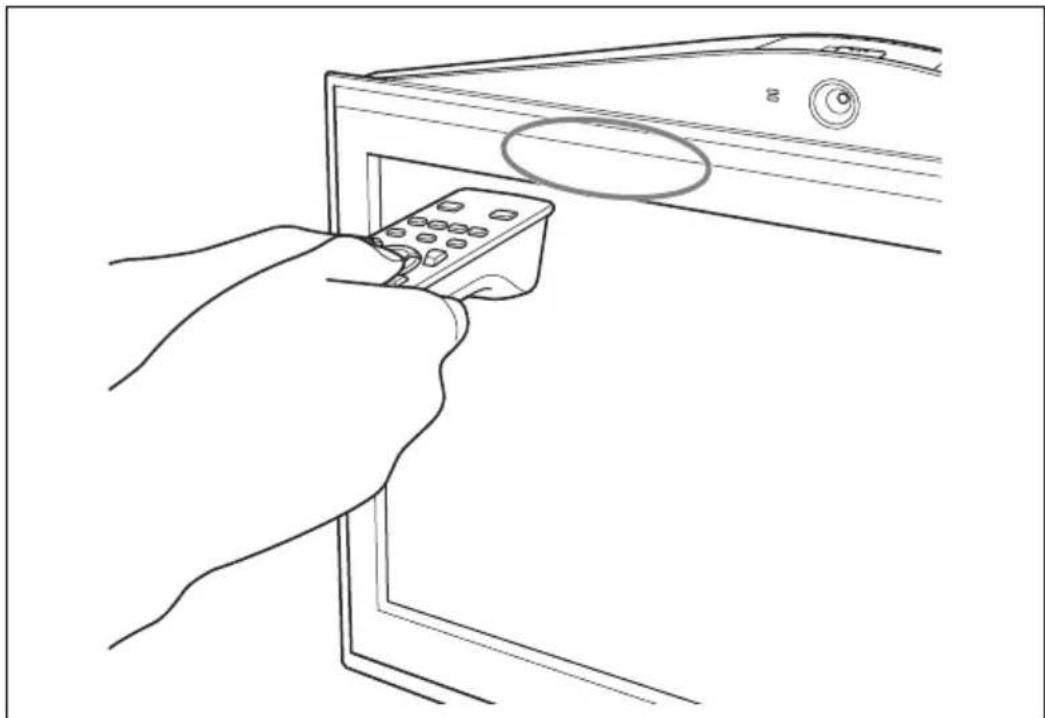

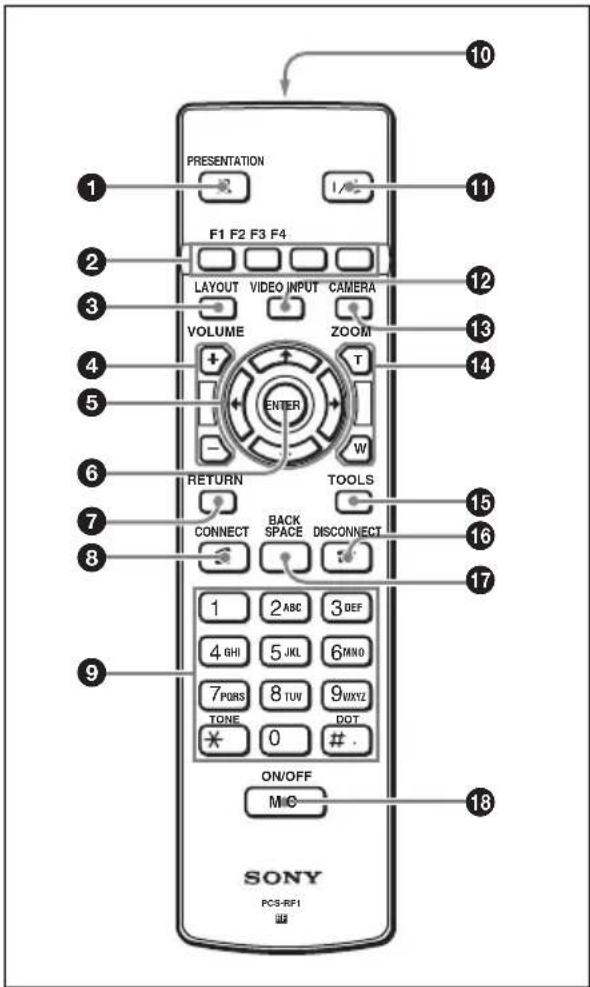

Comment appairer la télécommande RF au système ?

Mettez le système sous tension. Dans les 3 minutes, rapprochez la télécommande et appuyez simultanément sur RETURN et TOOLS. Le voyant DEL clignote rapidement. Appuyez sur ENTER ; si le clignotement ralentit, l'appairage est réussi.

Puis-je connecter le système à un réseau RNIS ?

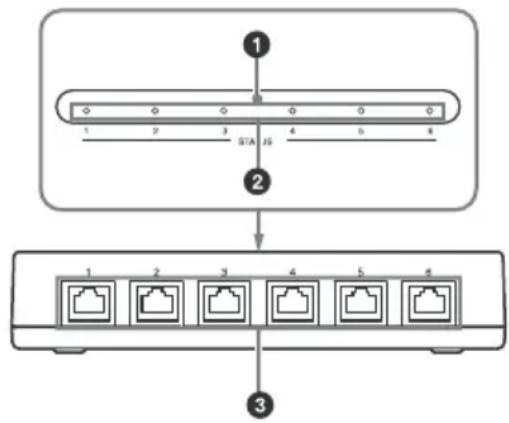

Oui, en installant l'unité RNIS optionnelle PCSA-B384S (jusqu'à 3 lignes) ou PCSA-B768S (jusqu'à 6 lignes). Branchez l'unité via le câble d'interface fourni et configurez les paramètres RNIS dans le menu Configuration RNIS.

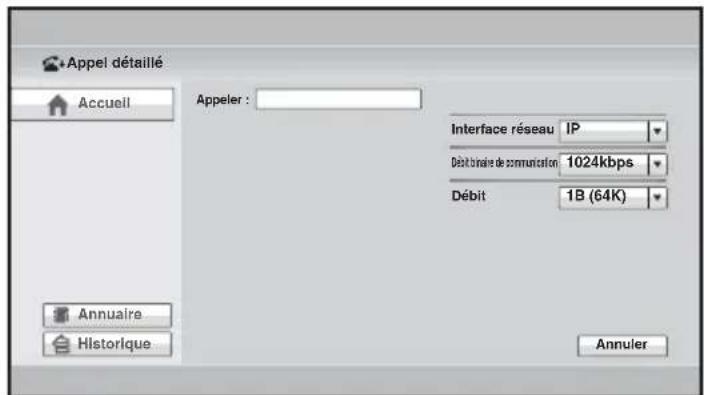

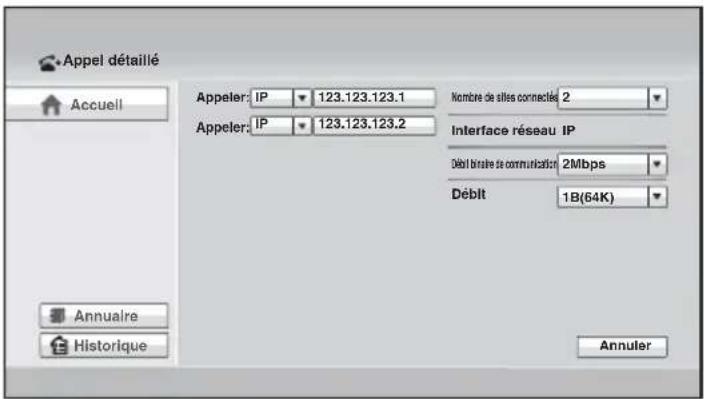

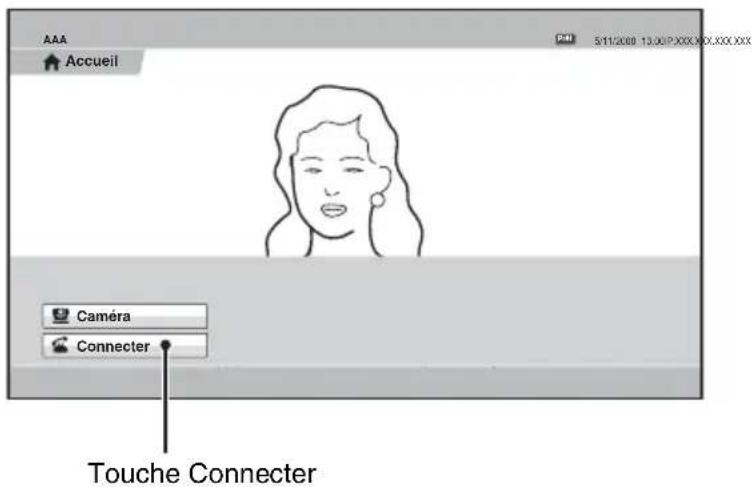

Comment effectuer un appel vidéo ?

Depuis le menu Accueil, sélectionnez Connecter. Saisissez l'adresse IP, le nom de domaine ou le numéro RNIS du correspondant. Vous pouvez aussi utiliser l'Annuaire ou l'Historique pour composer rapidement. Appuyez sur la touche d'appel pour lancer la connexion.

Que faire si l'écran affiche un message d'erreur ?

Consultez la section Dépannage du manuel. Les messages à l'écran sont listés avec les causes possibles. Si le problème persiste, contactez votre revendeur Sony agréé.

Comment nettoyer l'écran LCD et le boîtier ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour l'écran. Pour le boîtier, un chiffon légèrement humide avec un détergent doux convient. N'utilisez jamais d'alcool, de benzène ou de solvants.

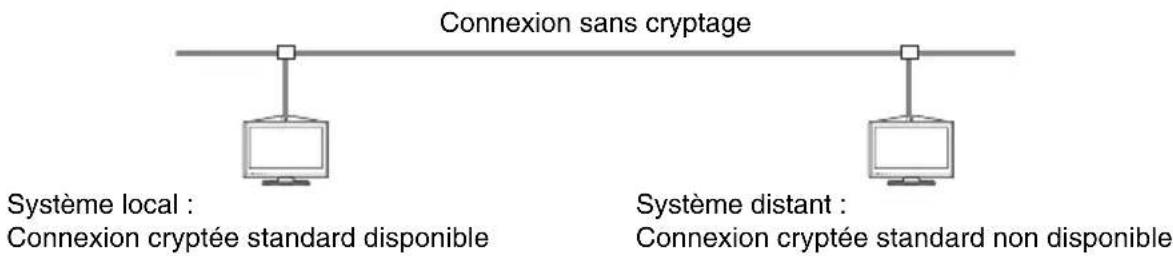

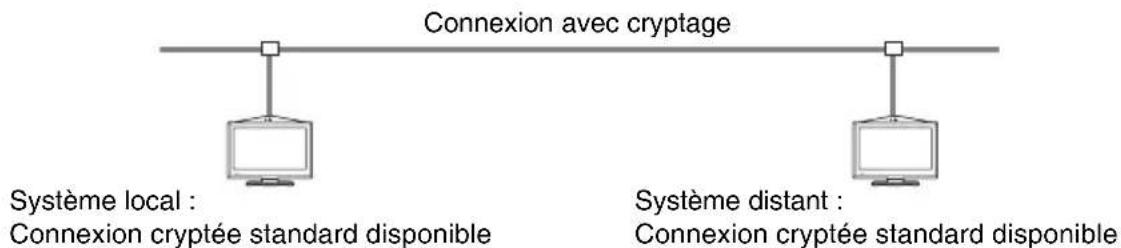

Le système prend-il en charge le cryptage des communications ?

Oui, il supporte le cryptage conforme aux normes ITU-T H.233, H.234 et H.235. Activez-le dans le menu Configuration Cryptage : choisissez 'Priorité cryptage' pour forcer une connexion cryptée.

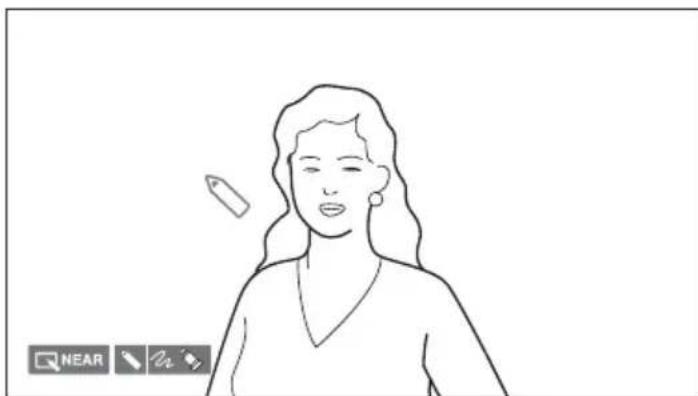

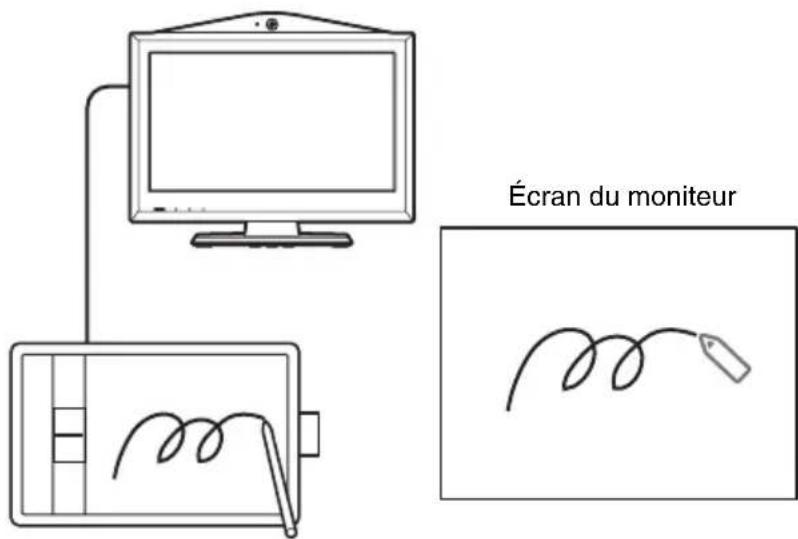

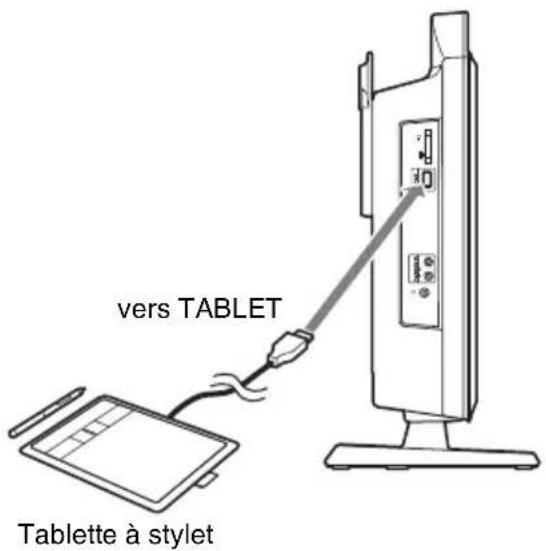

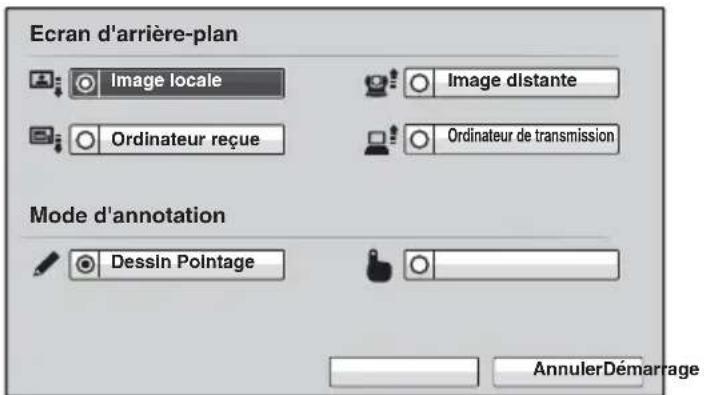

Comment utiliser la fonction d'annotation ?

Raccordez une tablette à stylet en option (non fournie). Pendant une communication, sélectionnez Annotation dans le menu Outils. Vous pouvez dessiner, écrire ou pointer sur l'écran. Les annotations sont visibles par les correspondants.

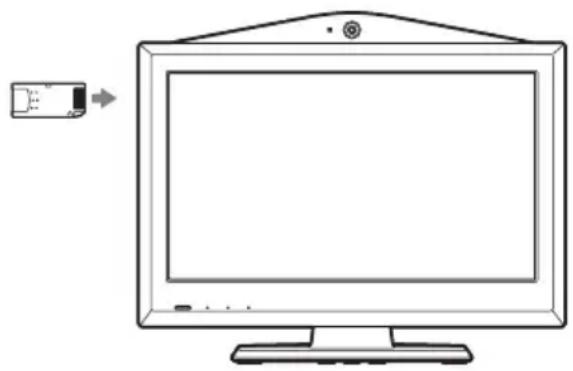

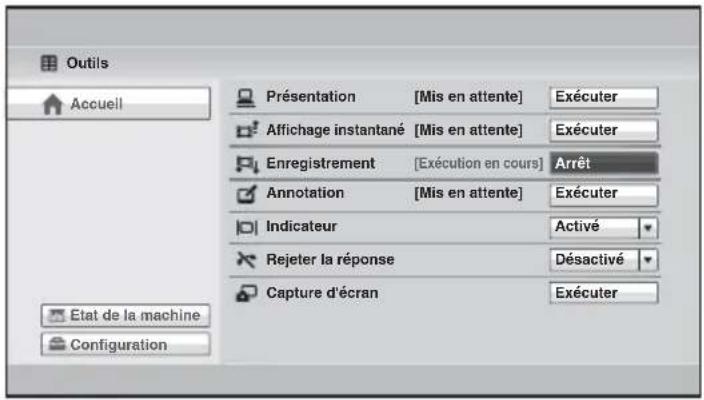

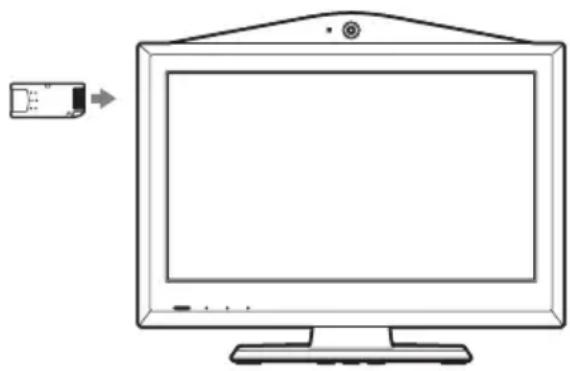

Puis-je enregistrer une vidéoconférence ?

Oui, insérez un Memory Stick (non fourni) dans la fente prévue. Dans le menu Outils, sélectionnez Enregistrement puis 'Exécuter'. Les images et le son sont sauvegardés sur le Memory Stick. Vous pouvez les lire sur un ordinateur après la communication.

Comment réinitialiser le système aux paramètres d'usine ?

Accédez au menu Configuration > Administrateur. Sélectionnez 'Charger la config' ou 'Rétablir les réglages par défaut'. Confirmez l'opération. Notez que cela efface tous les réglages personnalisés.

MODE D'EMPLOI PCS-XL55 SONY

Instructions d'utilisation (Version 2.4)

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

IMPORTANT

La plaque signalétique se situe sur l'arrière.

AVERTISSEMENT

Utilisez l'adaptateur d'alimentation CA fourni avec l'appareil en tant que source d'alimentation électrique.

Fabricant N° de type

Sony VGP-AC19V54

Une source d'alimentation différente peut s'avérer dangereuse et présenter, par exemple, un risque d'incendie.

Le dispositif de coupure de l'appareil est la fiche secteur de l'adaptateur CA.

La fiche secteur de cet appareil doit être utilisée pour couper l'alimentation secteur.

Veuillez vous assurer que la prise est installée à proximité de l'appareil et qu'elle est facilement accessible.

En cas d'anomalie, débranchez la fiche secteur.

AVIS

Utilisez l'ensemble de cordon d'alimentation approuvé par l'organisme de test approprié pour les pays spécifiques où l'appareil est utilisé.

AVERTISSEMENT concernant le port LAN

Pour des raisons de sécurité, ne connectez pas le port LAN à un périphérique réseau dont la tension risque d'être excessive.

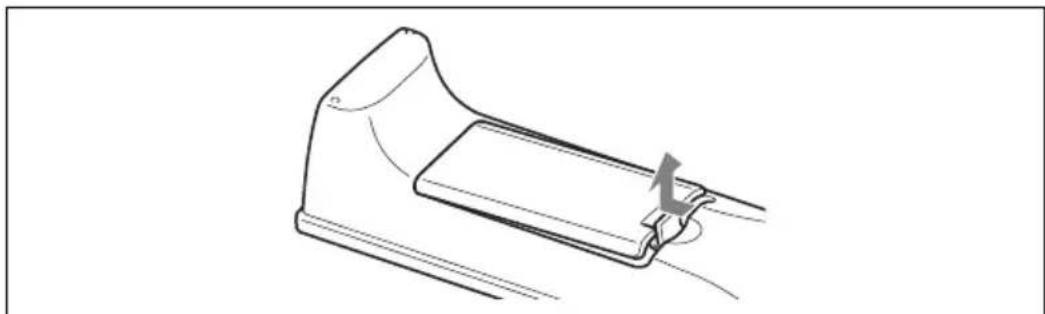

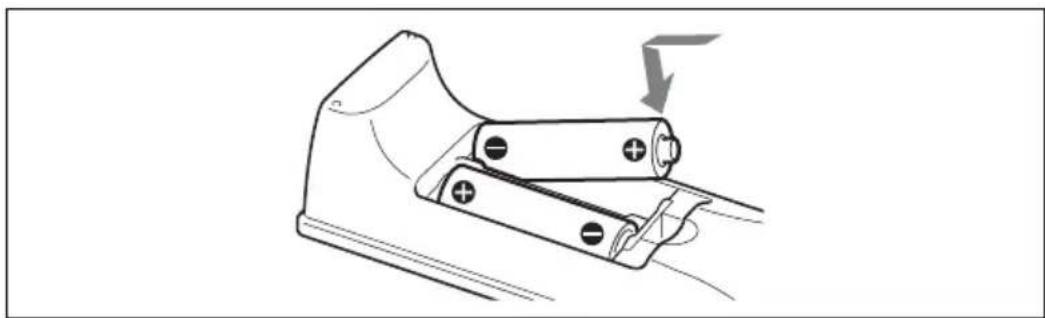

Installation des piles

Deux piles R06 (taille AA) sont fournies pour la télécommande.

Pour éviter tout risque d'explosion, utilisez des piles R06 (taille AA) alcalines ou au manganèse.

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie.

Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant.

Ce mode d'emploi part du principe que des lignes RNIS sont utilisées pour la vidéoconférence, mais il couvre également des lignes qui ne sont pas RNIS. Si vous utilisez des lignes RNIS, demandez des informations complémentaires à votre revendeur Sony.

- Le service RNIS n'est pas disponible dans certains pays.

Si vous vous débarrassez de l'appareil, consultez votre revendeur Sony le plus proche. La batterie intégrée doit être traitée comme un déchet de l'industrie chimique.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Déclaration sur l'interférence des IC

Ce dispositif est conforme à RSS-210 (Règles sur les IC). L'utilisation doit répondre aux deux conditions suivantes : (1) ce matériel ne doit pas provoquer de brouillage et (2) il doit accepter tout brouillage, même celui qui est susceptible d'affecter son fonctionnement.

Déclaration d'exposition aux radiations des IC :

Cet appareil est conforme aux limites d'exposition aux radiations des IC RSS-102 établies pour un environnement non contrôlé. Pour l'installation et l'utilisation de cet appareil, il convient de prévoir une distance minimum de 20 cm entre le radiateur et votre corps.

IC: 7424A-ZM100

Pour les clients aux Etats-Unis

La lampe dans ce produit contient du mercure. La disposition de ces matériaux peut être réglementée suite à des considérations environnementales. Pour obtenir des informations de disposition ou de recyclage, veuillez communiquer avec vos autorités locales ou la Telecommunications Industry Association (www.eiae.org).

Pour les clients en Europe

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.

Pour les utilisateurs en Europe, Australie et Nouvelle-Zélande

AVERTISSEMENT

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio, dans ce cas l'utilisateur peut être amené à prendre des mesures appropriées. Si des interférences se produisent, contactez votre service après-vente agréé Sony.

Ne pas utiliser cet appareil dans une zone résidentielle.

ATTENTION

Il est possible que des champs électromagnétiques à des fréquences spécifiques influencent l'image de cet appareil.

Précautions

Emplacement de fonctionnement ou de stockage

Évitez de faire fonctionner ou de stocker le système dans les endroits suivants :

• Endroits très chauds ou très froids
• Endroits humides ou poussiéreux
- Endroits exposés à une forte vibration
- Près de sources de fort magnétisme
- Près de sources de rayonnement électromagnétique, telles que des radios ou des émetteurs TV
- Endroits bruyants

Ecran LCD

Remarques sur l'utilisation

• N'exposez pas la surface de l'écran LCD au soleil. Vous risquez de l'endommager.
• Ne poussez ni n'égratignez pas l'écran LCD. Ne placez aucun objet au-dessus du système. L'image risque de devenir irrégulière ou l'écran LCD risque d'être endommagé.
• Si vous utilisez le système dans un endroit froid, une tache risque d'apparaître sur l'image ou l'image risque de devenir foncée. Ceci n'est pas un problème. Ces phénomènes s'améliorent au fur et à mesure que la température augmente.
• Des ombres risquent d'apparaître lorsque vous affichez des images fixes en continu. Elles peuvent disparaître au bout d'un moment.
• L'écran et l'armoire deviennent chauds lorsque vous utilisez le système. Il ne s'agit pas d'une anomalie.

Pixels d'affichage

Même si le panneau d'affichage LCD est fabriqué avec une technologie de haute précision et possède un rapport d'élément d'image effectif supérieur à 99,99%, des points noirs (pixels morts) peuvent apparaître sur l'écran ou certains pixels peuvent rester en permanence allumés (rouge, bleu, vert, etc.) ou éteints. Il est normal que des pixels morts apparaissent sur les panneaux d'affichage LCD après de longues périodes d'utilisation. Ces apparitions ne sont pas une anomalie.

Phénomènes particuliers aux capteurs CMOS

Les phénomènes suivants qui peuvent apparaître dans les images sont particuliers aux capteurs CMOS (Complementary Metal Oxide Semiconductor). Ils ne signalent pas une anomalie.

Taches blanches

Bien que les capteurs CMOS soient fabriqués à l'aide de technologies de haute précision, rarement, il arrive que de petites taches blanches apparaissent sur l'écran, celles-ci sont causées par les rayons cosmiques, etc.

Cet effet est dû à la technologie des capteurs CMOS et ne signale pas une anomalie.

Les taches blanches sont surtout visibles dans les cas suivants :

• Lors du fonctionnement à haute température ambiante
• Lorsque vous avez augmenté le gain (la sensibilité)

Crénelage

Lorsque des rayures ou des lignes fines sont filmées, elles peuvent apparaître dentelées ou peuvent clignoter.

Haut-parleurs intégrés

Les haut-parleurs génèrent du magnétisme. Pour éviter d'endommager les données, conservez les bandes magnétiques et les disques loin des haut-parleurs.

Nettoyage

• Avant le nettoyage, débranchez le cordon d'alimentation de la prise secteur.
• La surface de l'écran LCD est protégée par un film spécial. Pour enlever la poussière de la surface de l'écran, utilisez un chiffon sec et doux.
• Utilisez un chiffon doux et sec pour essuyer doucement le caisson et le panneau lors du nettoyage de l'appareil. Pour un nettoyage plus en profondeur, utilisez un chiffon légèrement imbibé de détergent doux pour enlever la poussière et terminez en essuyant à nouveau avec un chiffon sec. N'utilisez pas de solvants volatils tels que de l'alcool, du benzène, des diluants ou des insecticides qui

risquent d'abîmer le revêtement de la surface.

Remarque concernant les faisceaux laser

Les faisceaux laser peuvent endommager un capteur d'image CMOS. Ne pas exposer la surface d'un capteur d'image CMOS à un rayonnement laser dans un environnement où un dispositif à faisceau laser est utilisé.

Table des matières

Chapitre 1 : Installation et préparation

Présentation du guide ...... 12

Caractéristiques .... 13

Composants du système .... 15

Composants du système de base 15

Équipement en option 16

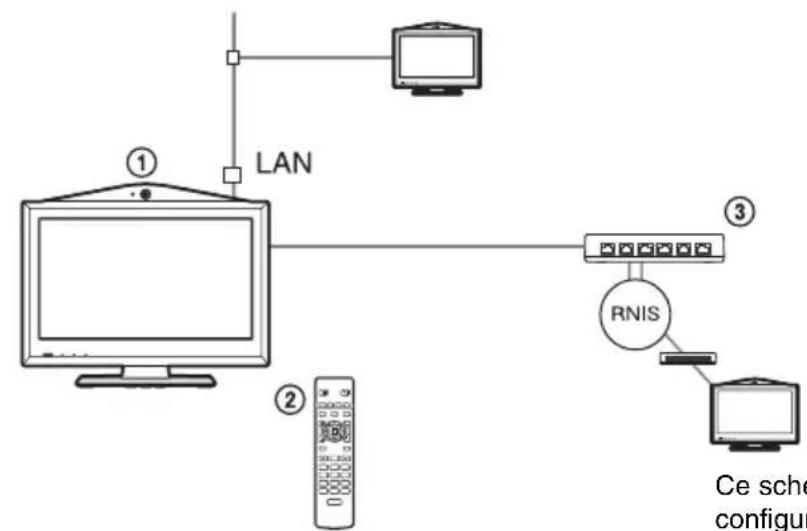

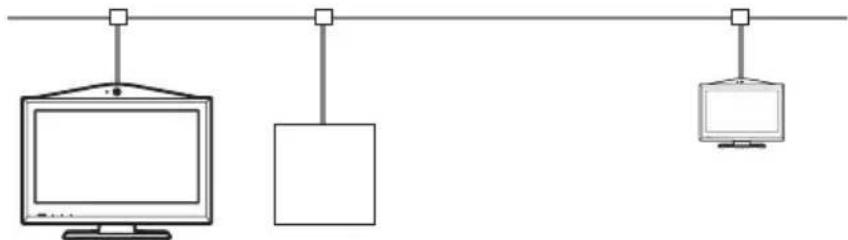

Configuration du système 17

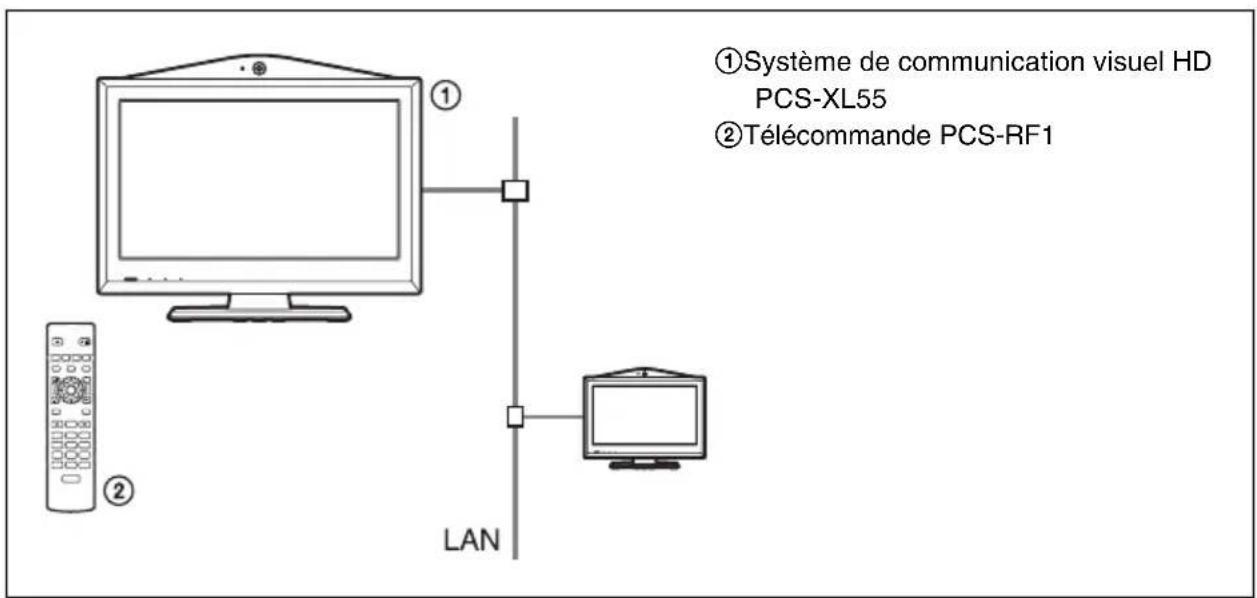

Configuration système via un réseau LAN 17

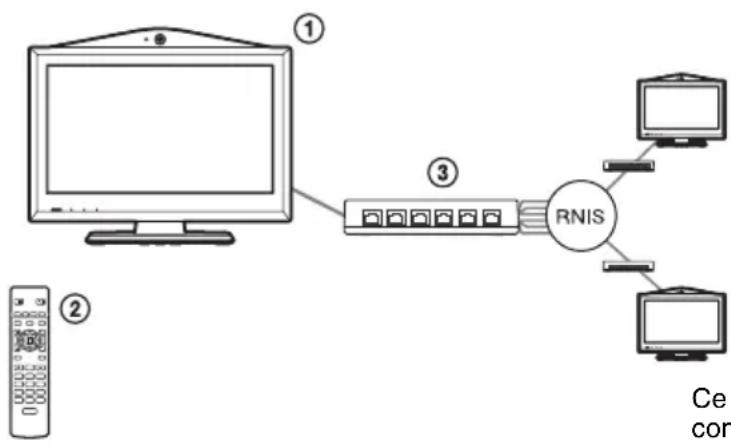

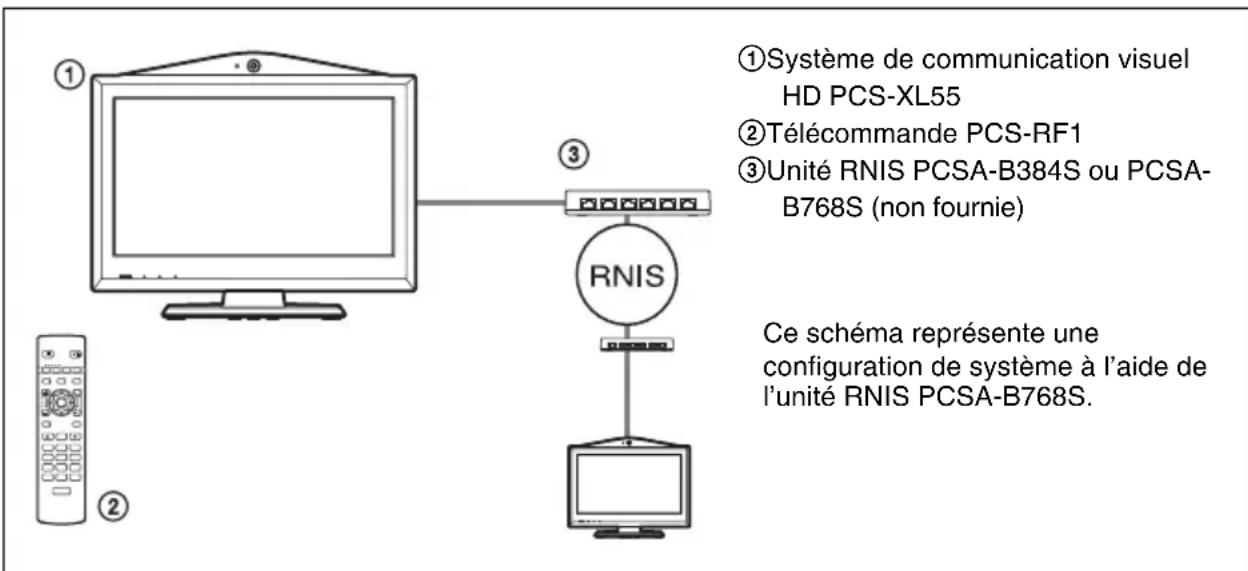

Configuration système via un réseau RNIS 18

Configuration système via un réseau SIP 19

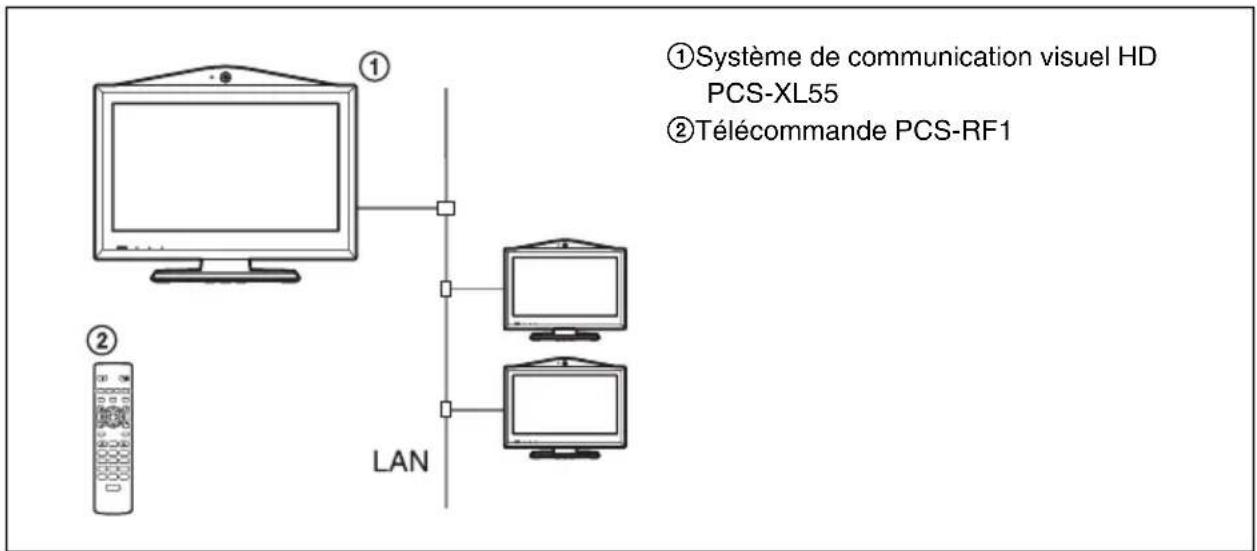

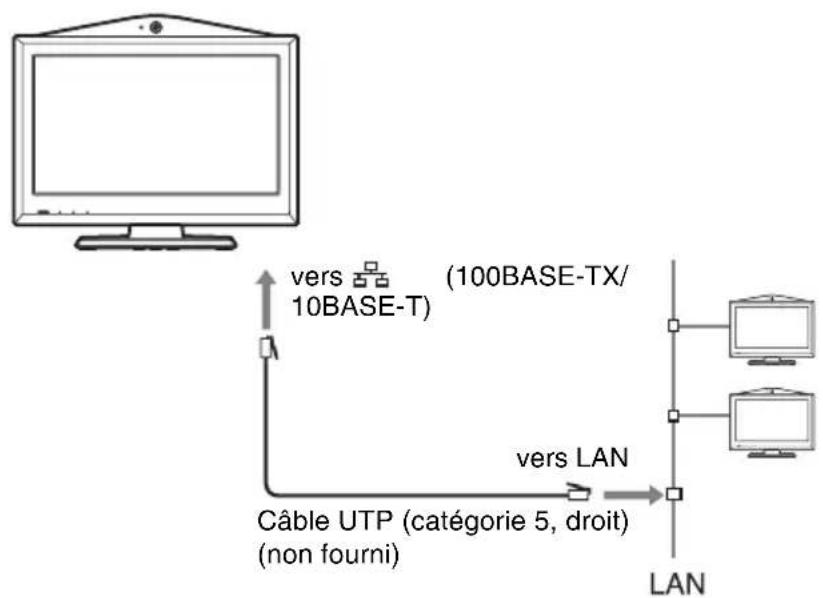

Configuration système via un réseau LAN pour une Connexion Multipoint .... 19

Configuration système via un réseau RNIS pour une Connexion Multipoint 20

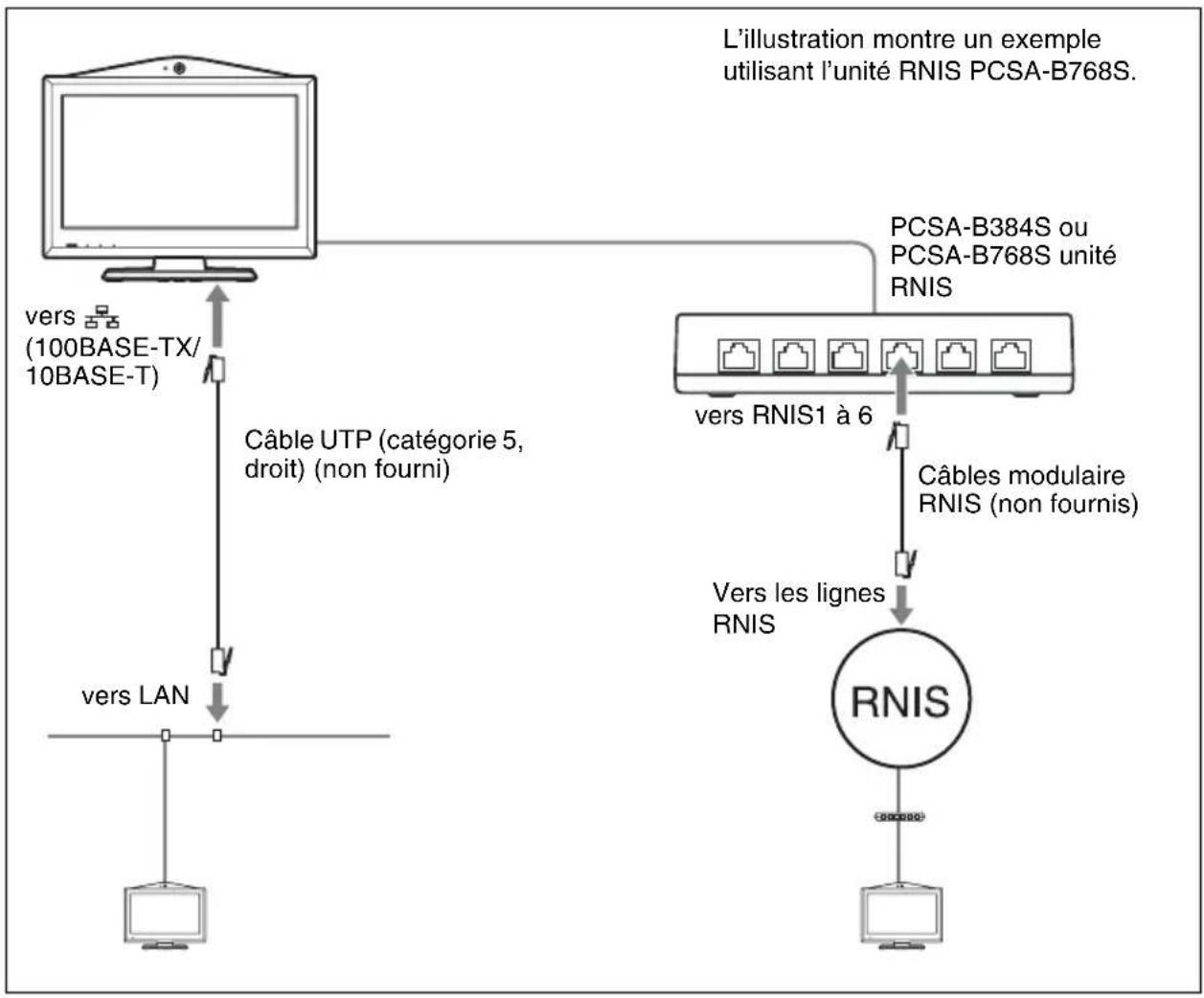

Configuration système via un réseau LAN ou RNIS pour une Connexion Multipoint 21

Connexions système 22

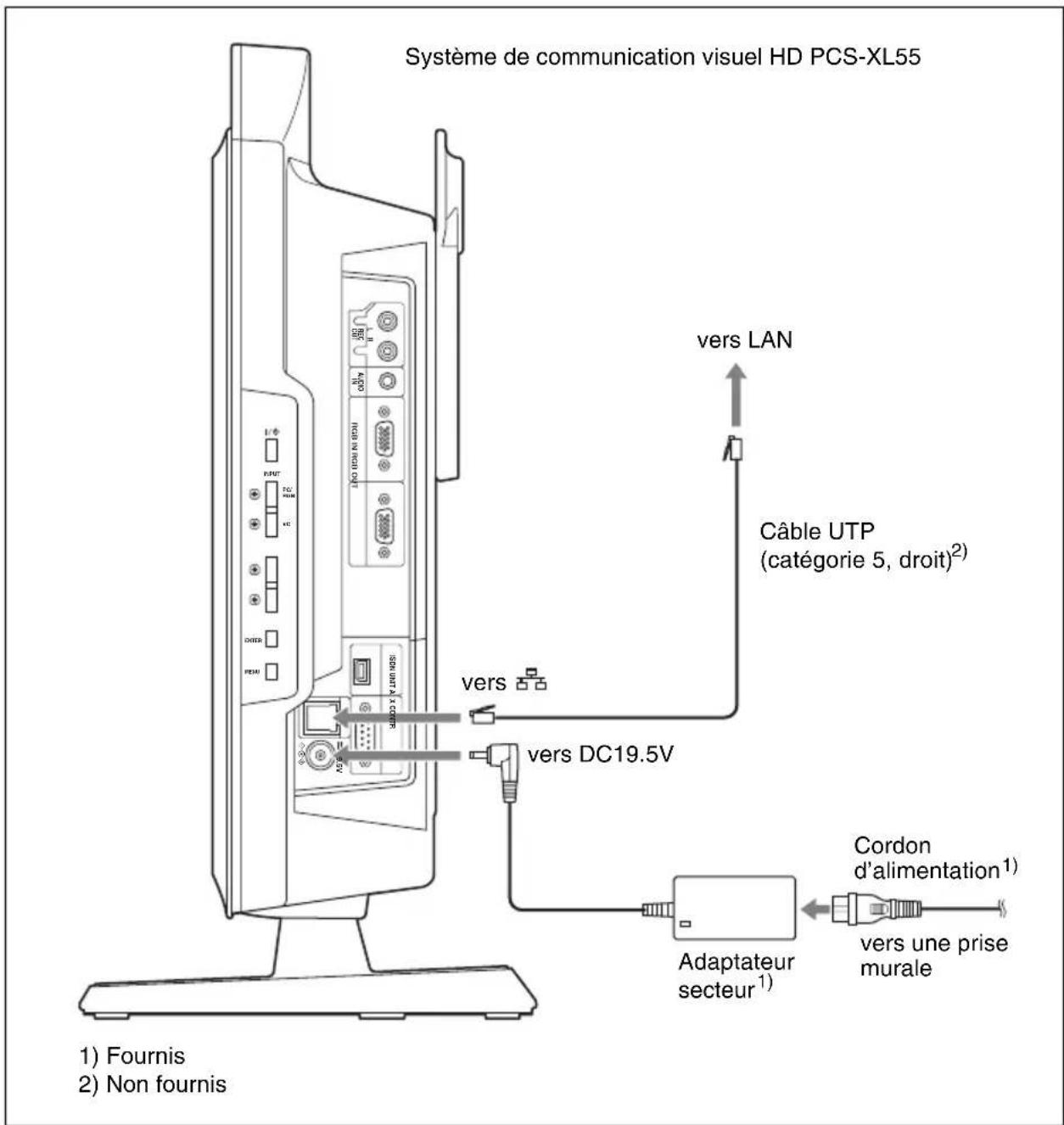

Connexion système via un réseau LAN 23

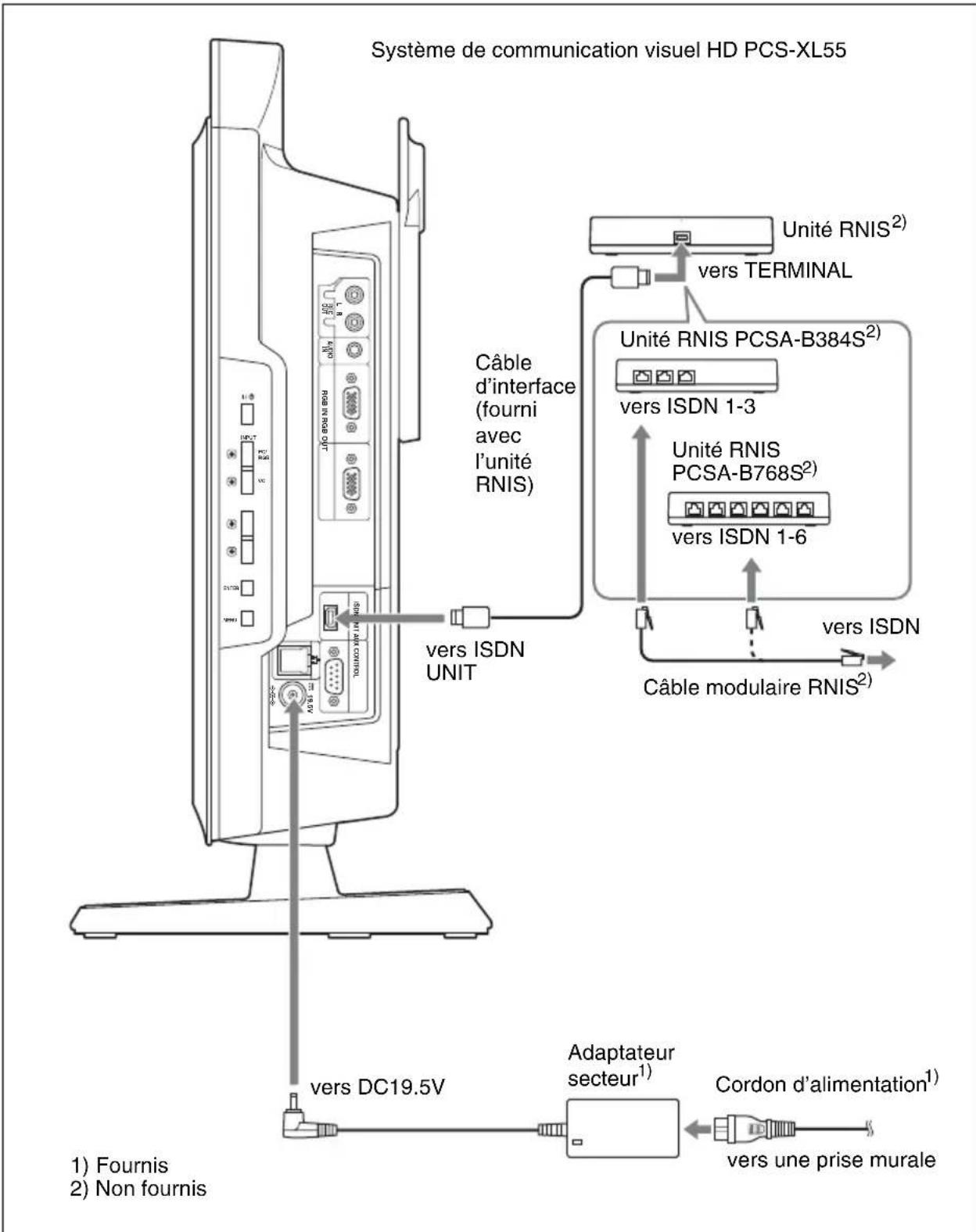

Connexion système via un réseau RNIS 24

Connexion système via un réseau SIP 25

Préparation du système 26

Insertion des piles dans la télécommande 26

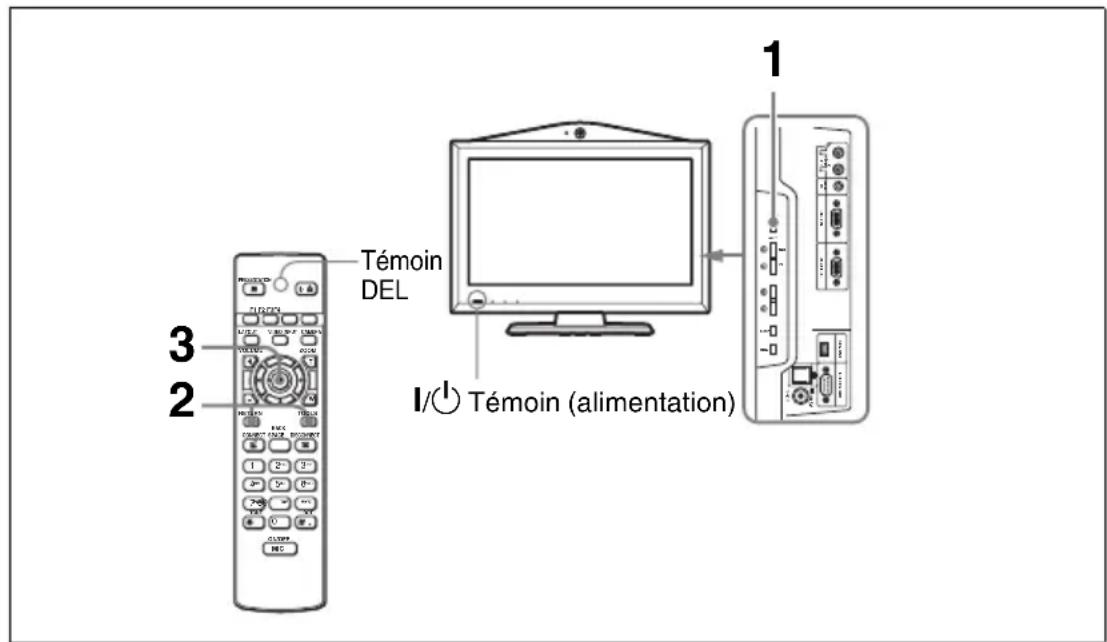

Appariement de la télécommande 27

Mise sous et hors tension du système 29

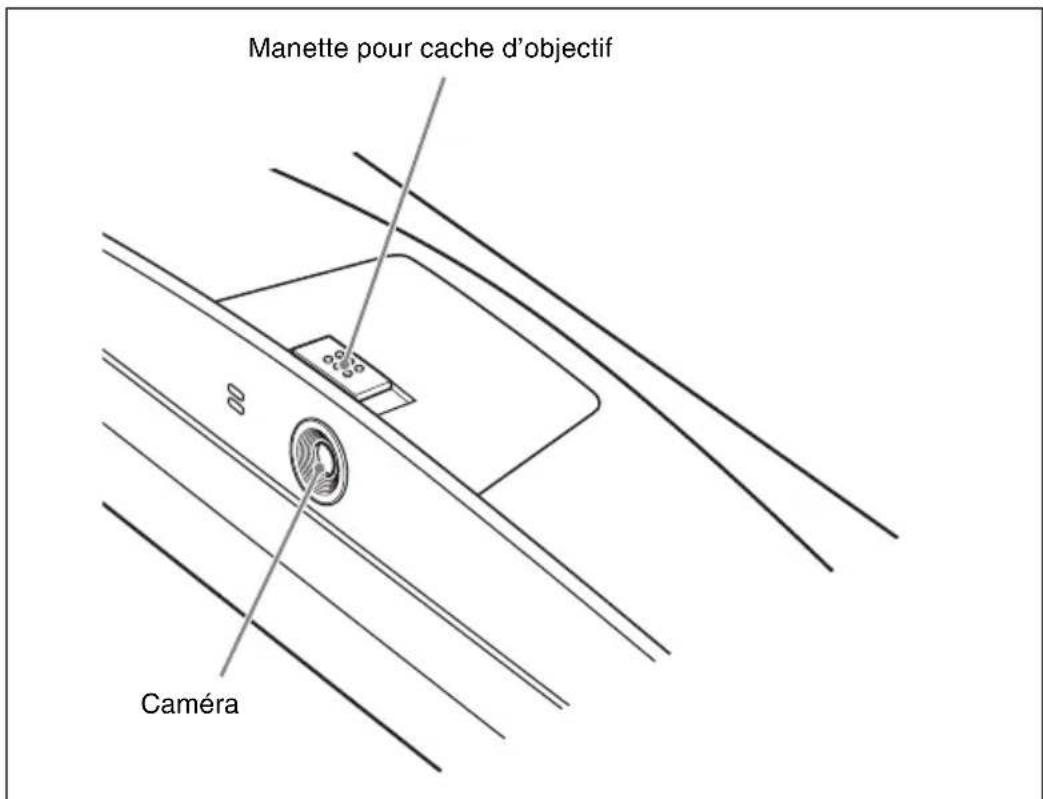

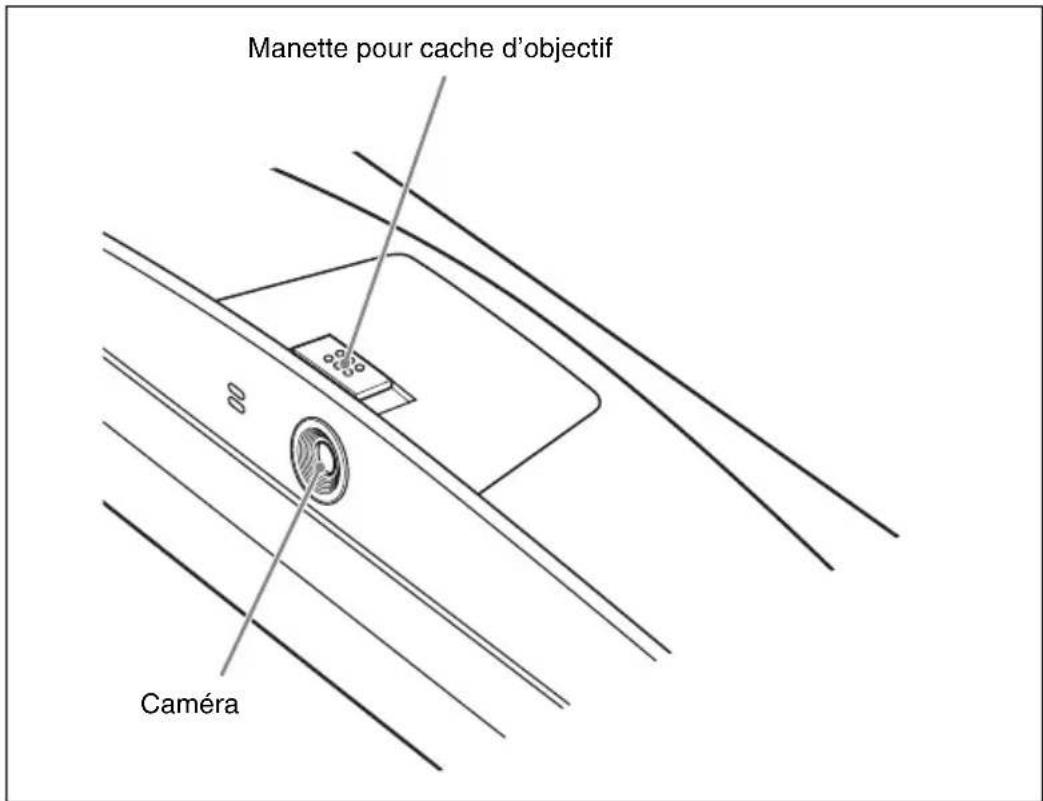

Ouverture du cache d'objectif 29

Mise sous tension 30

Mode de veille 32

Réglage du système de communication visuel HD en mode de veille ..... 32

Mise hors tension 33

Réglage du volume 33

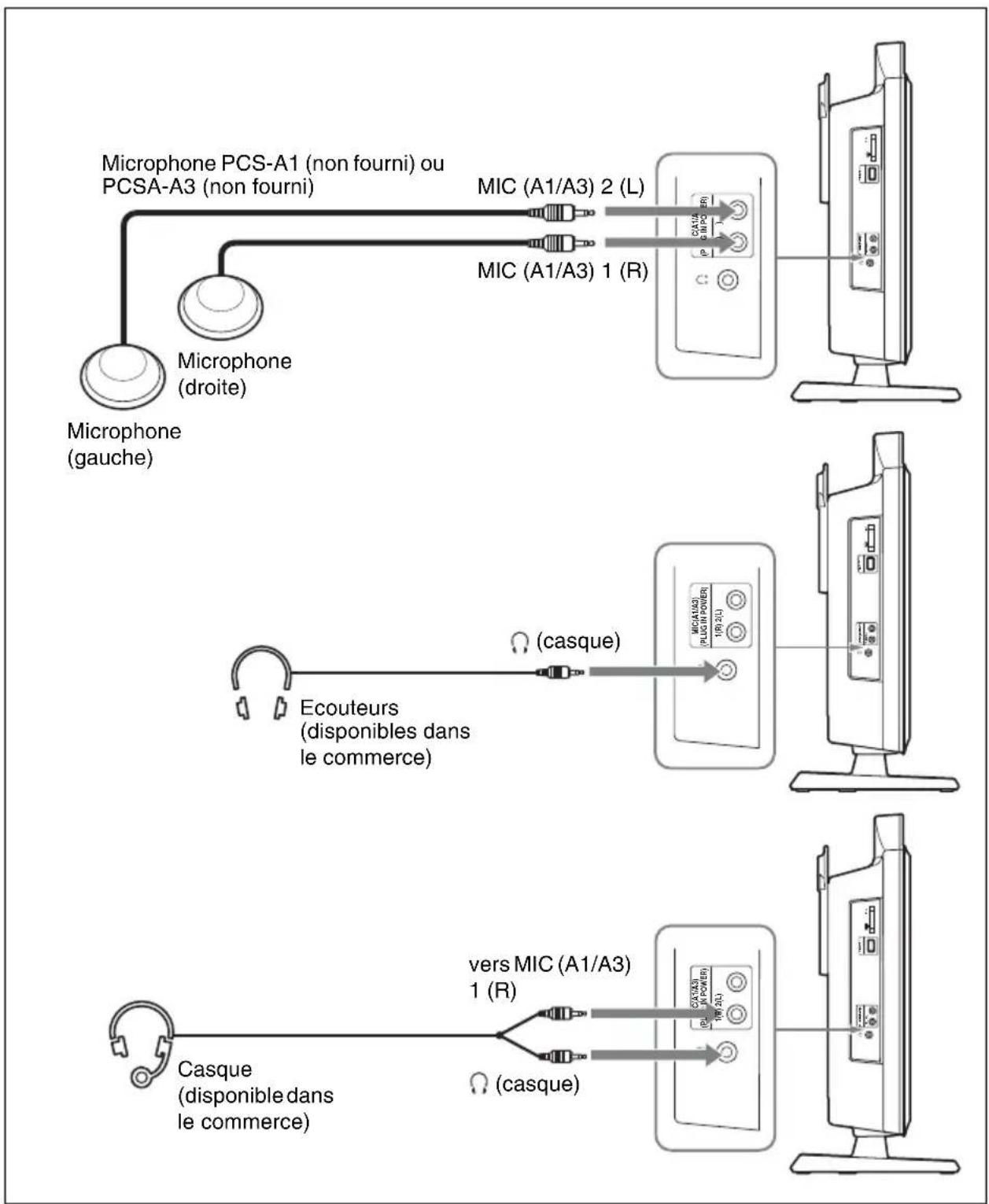

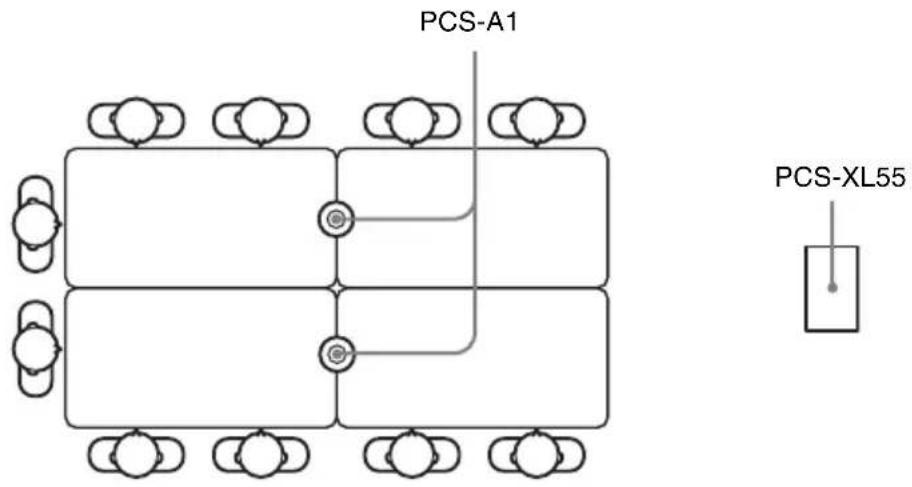

Connexion de microphones externes et d'écouteurs 34

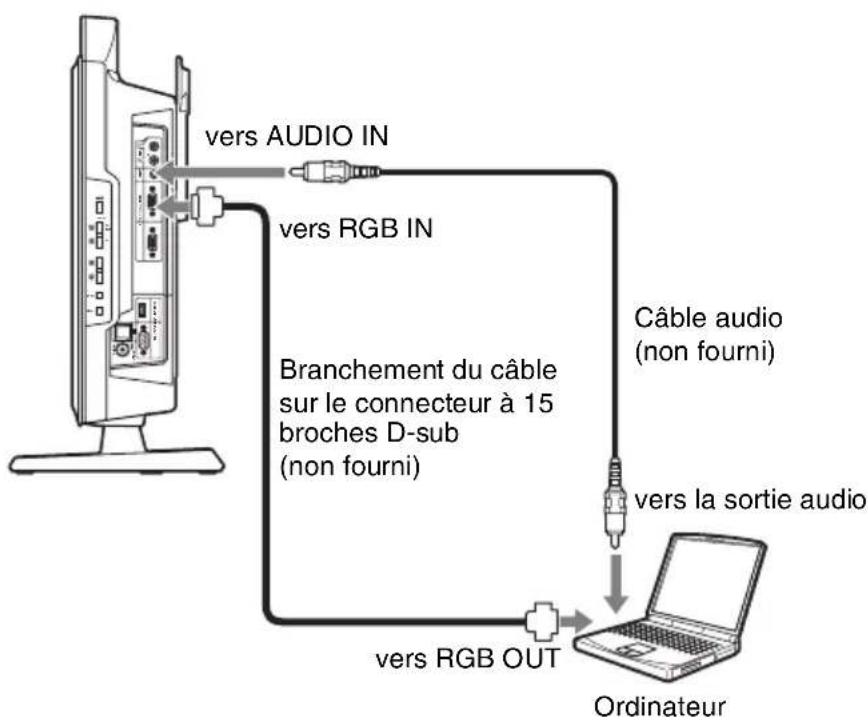

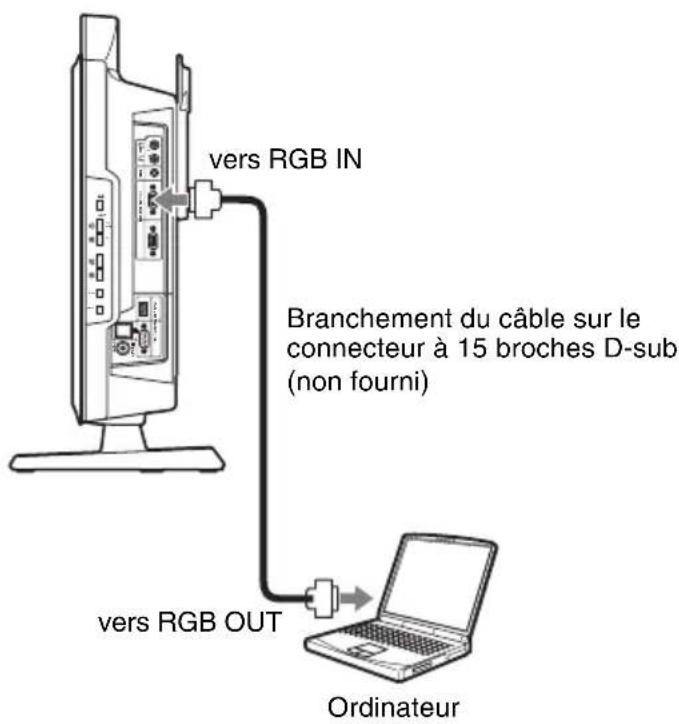

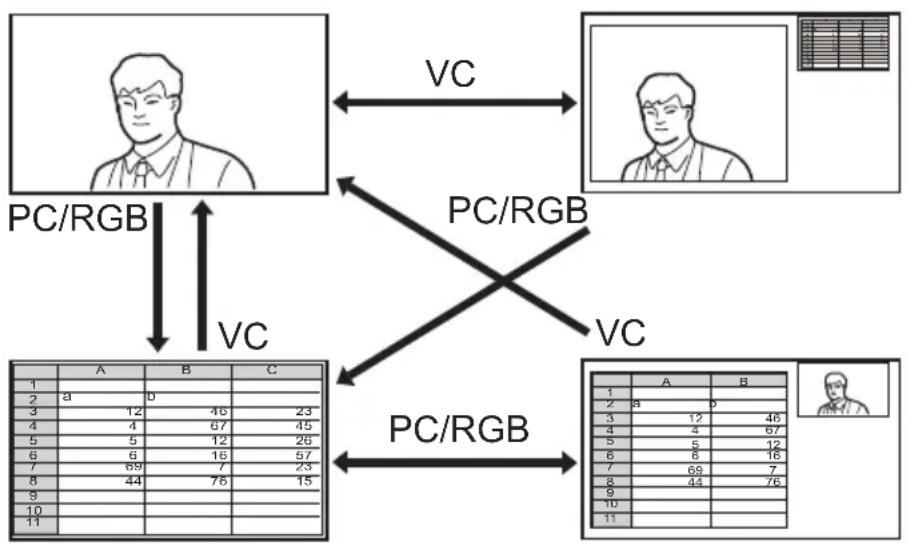

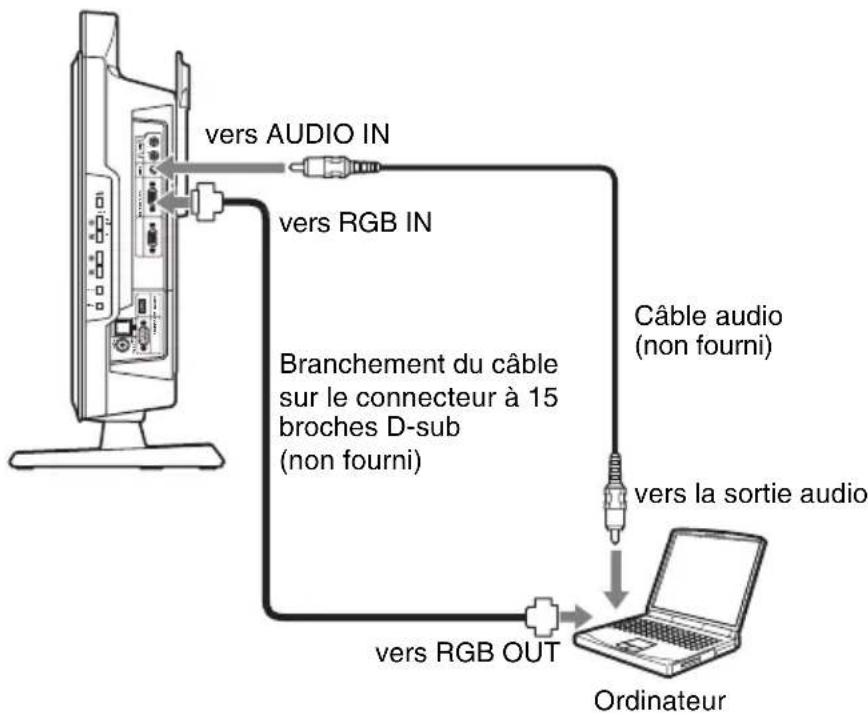

Utilisation du système en tant qu'écran d'ordinateur 34

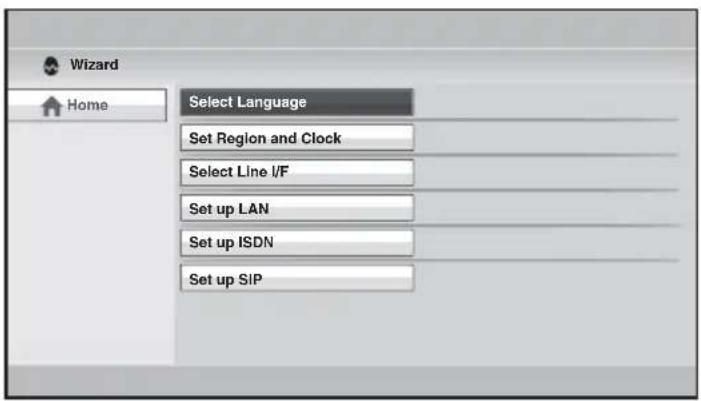

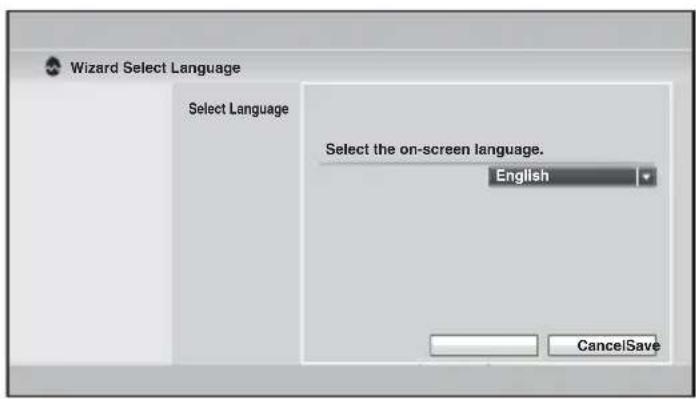

Réglage du système immédiatement après l'installation —

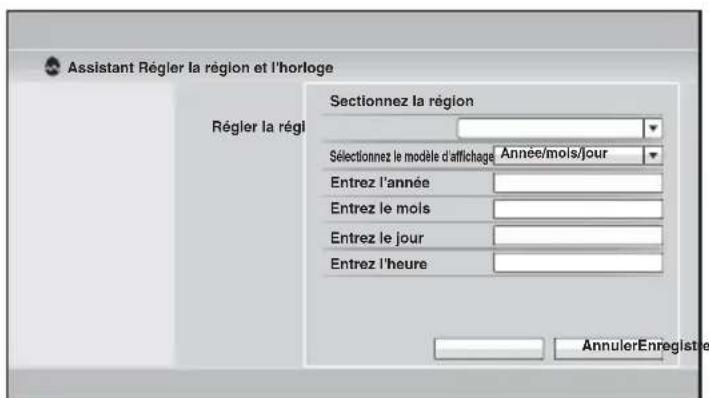

Assistant de configuration initiale 35

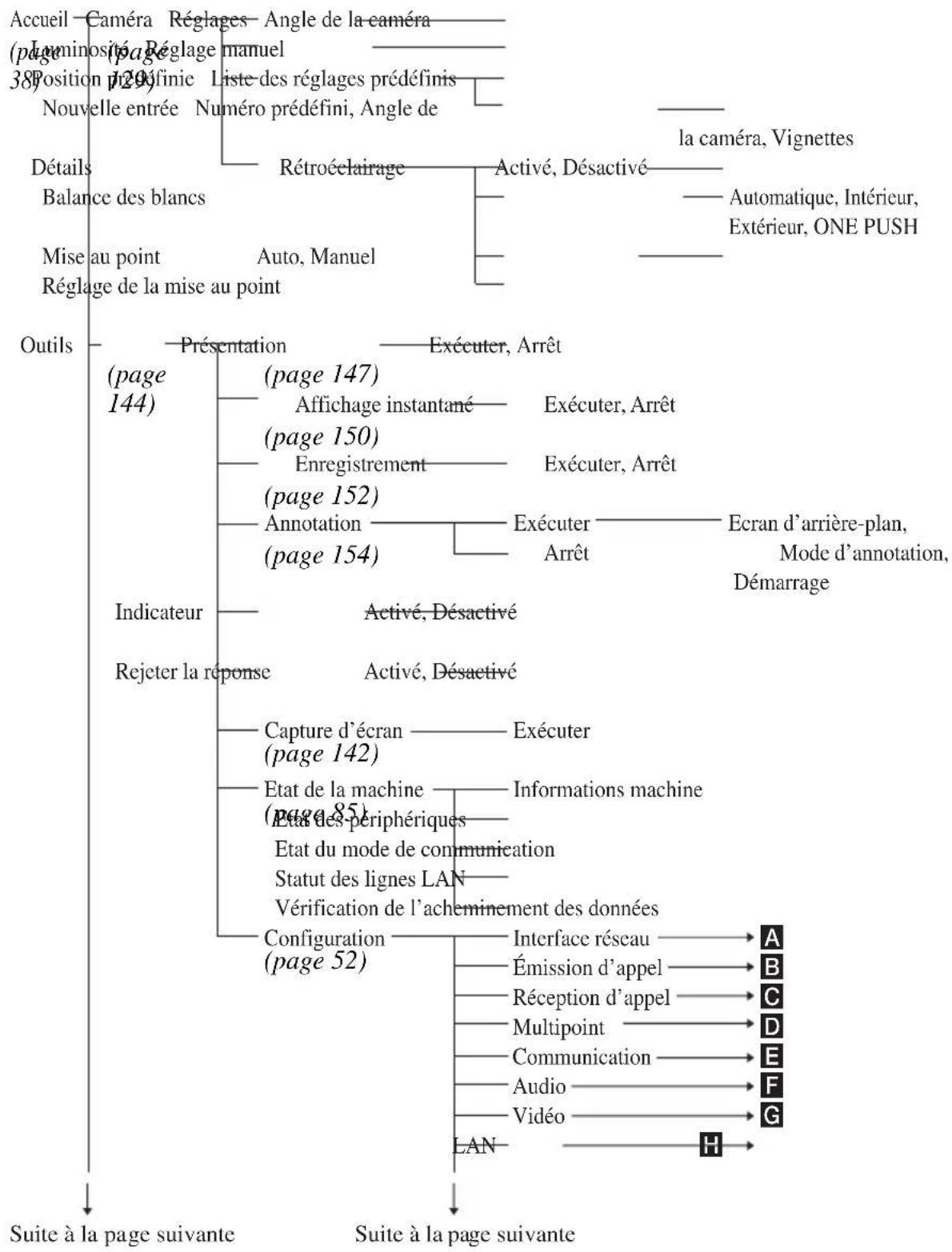

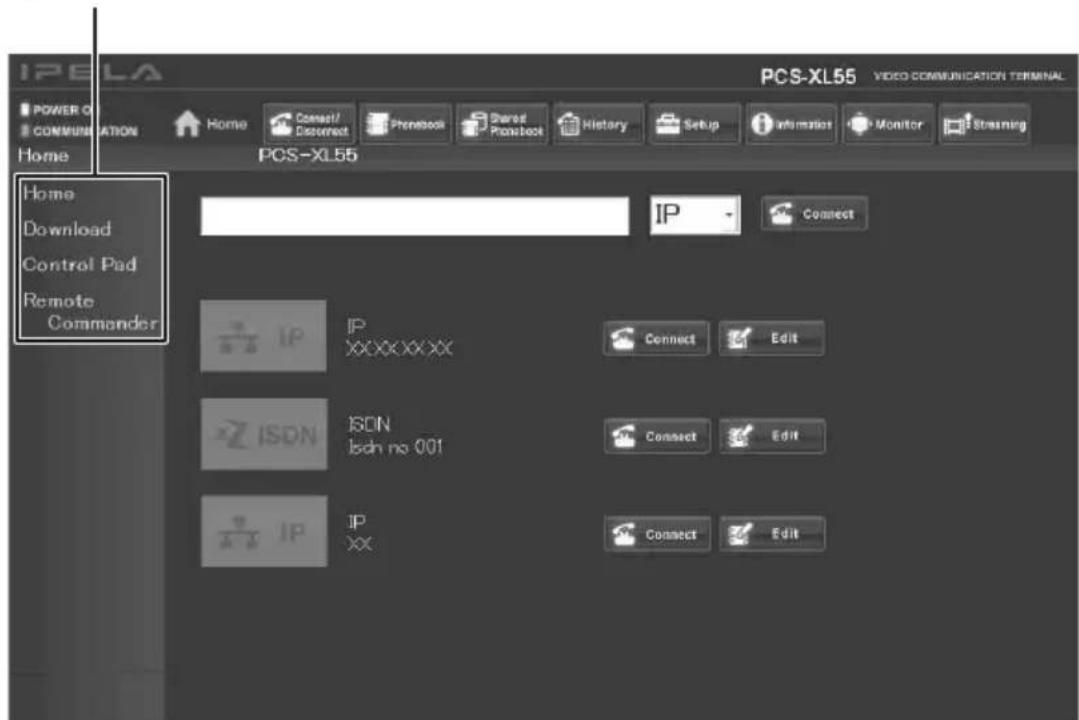

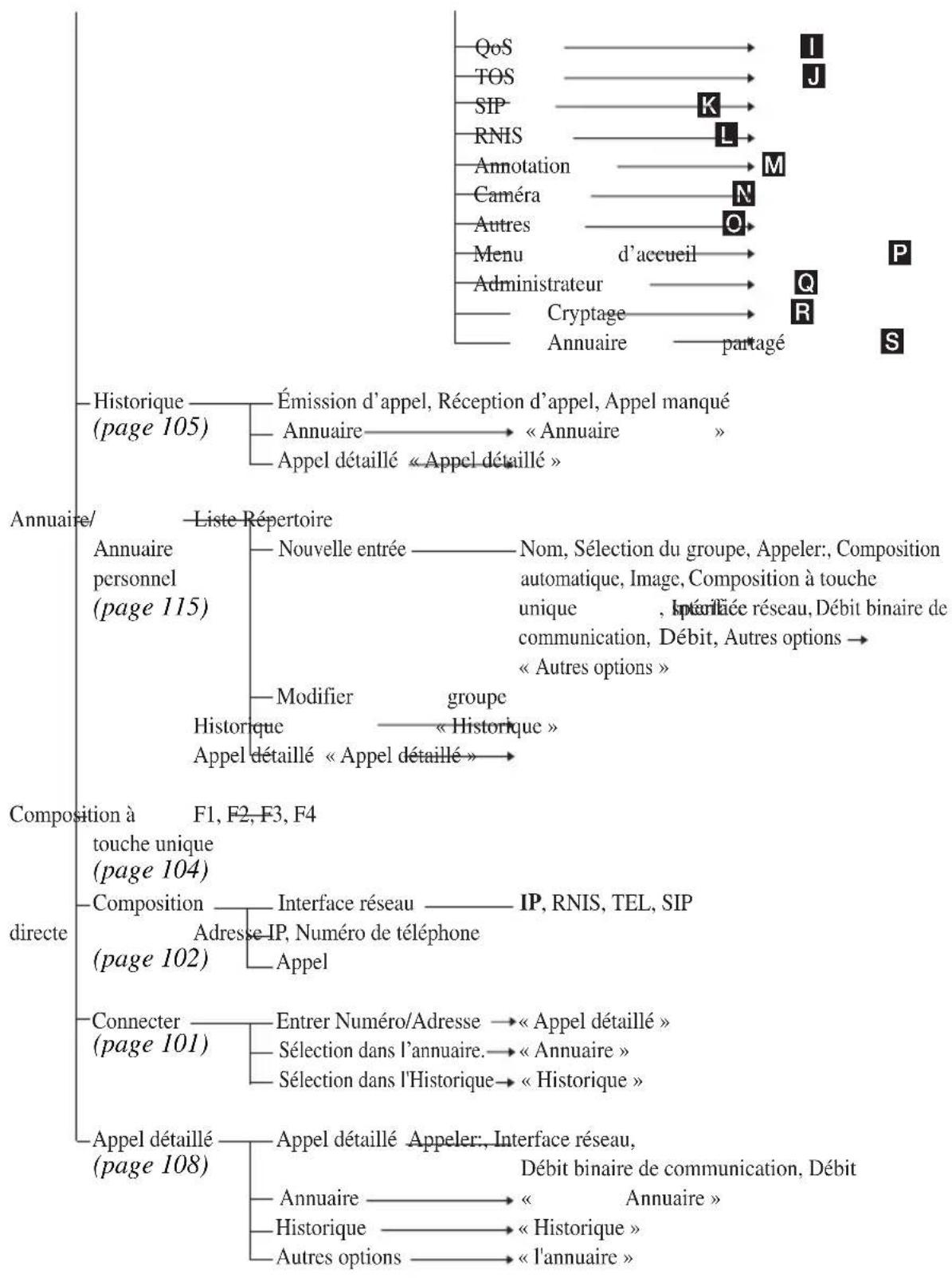

Utilisation des menus 38

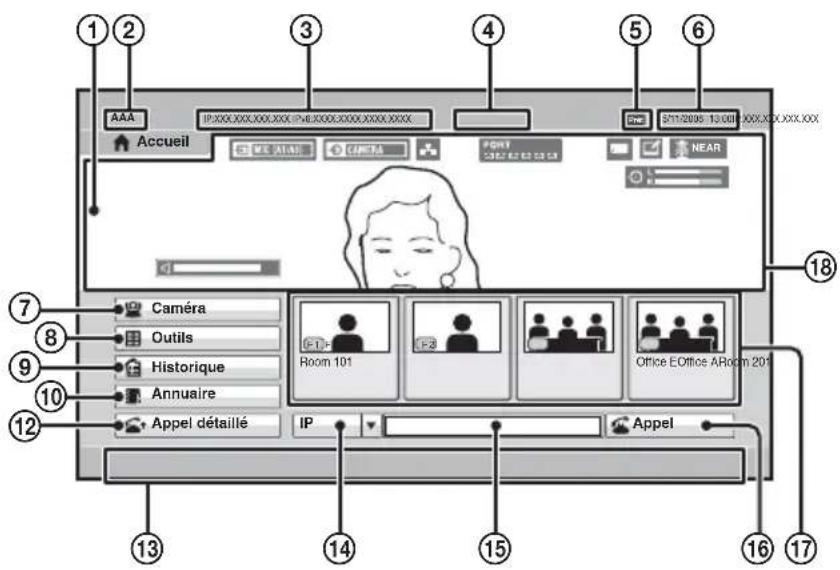

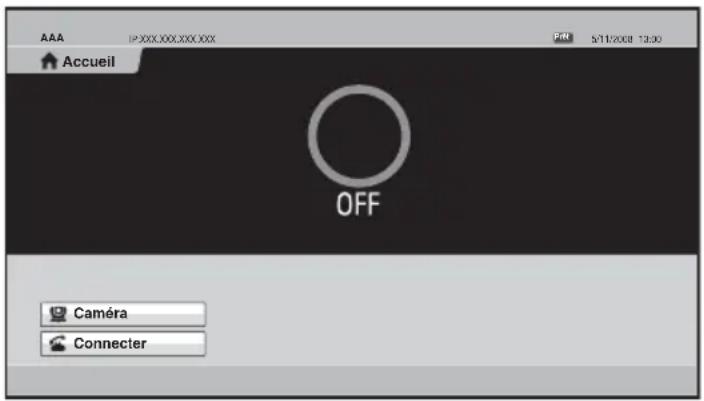

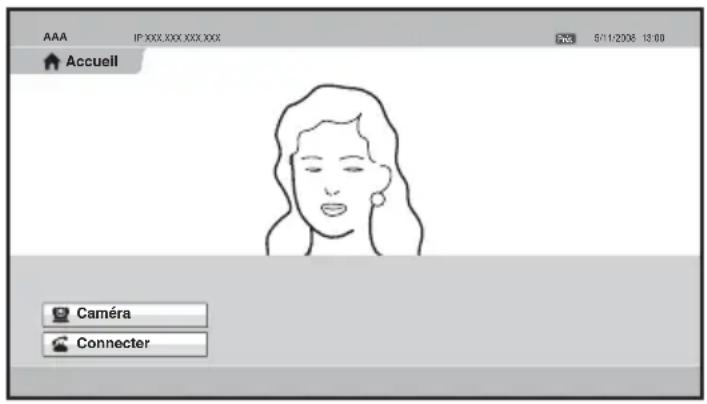

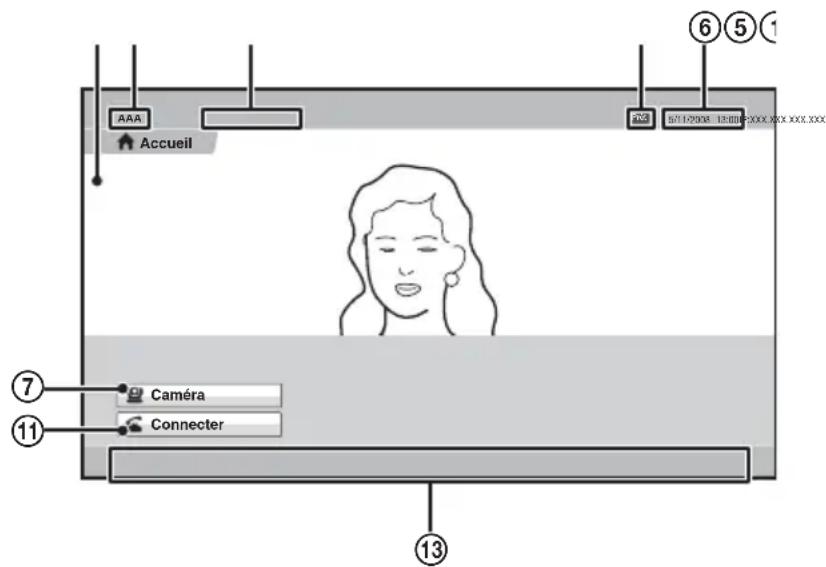

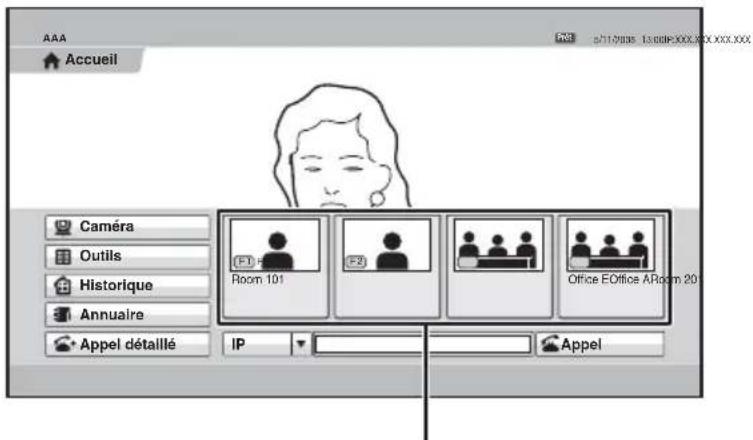

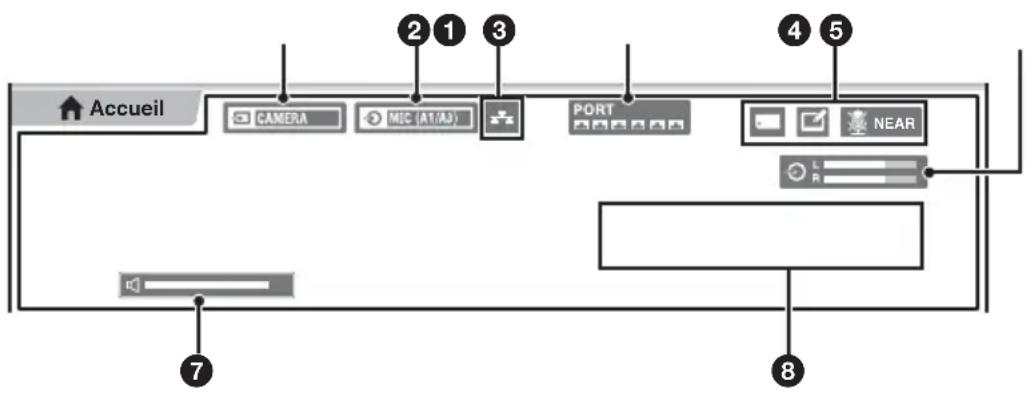

Identification du menu Accueil 38

Fonctions via le menu 45

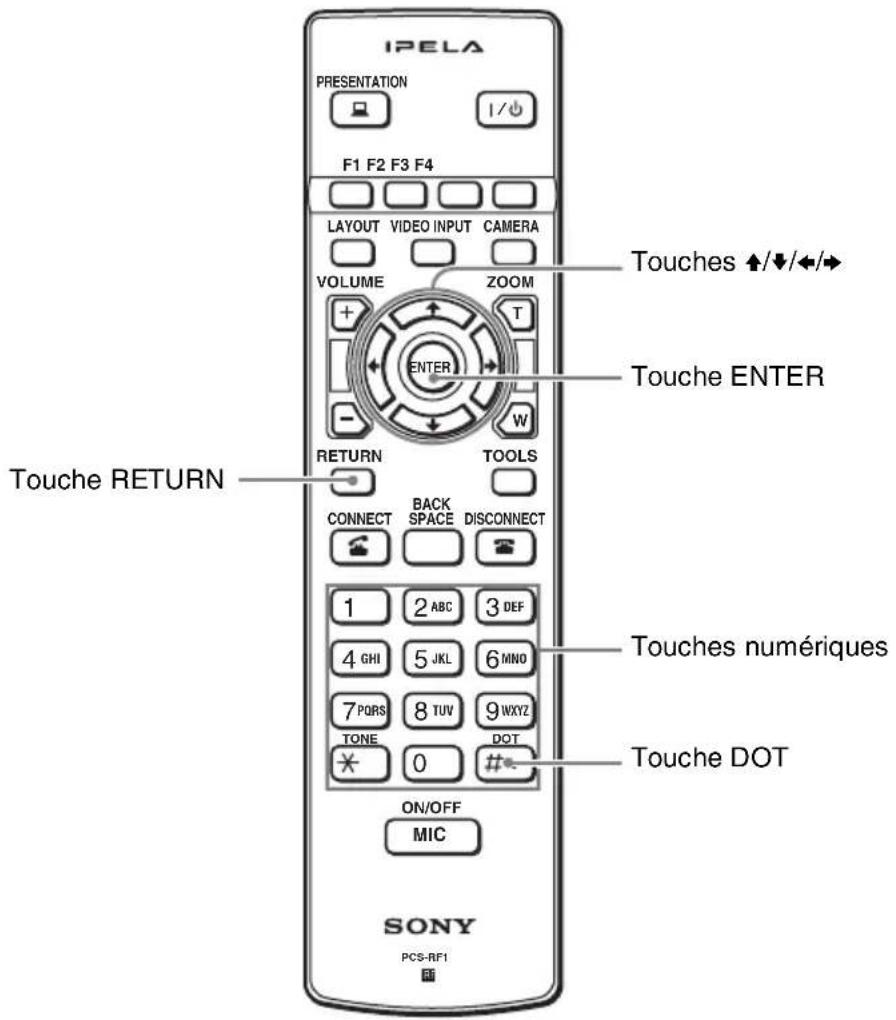

Saisie de caractères à l'aide de la télécommande 48

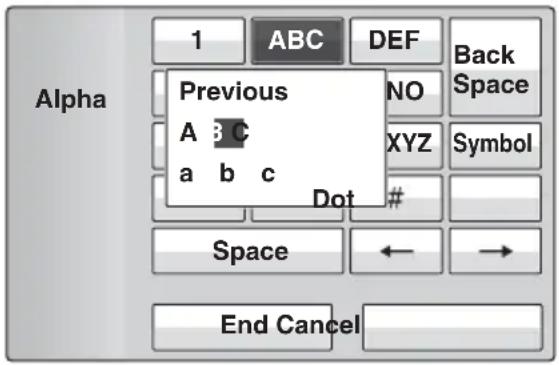

Saisie de caractères à l'aide du clavier à l'écran 49

Chapitre 2 : Enregistrement et configuration pour l'administrateur système

Enregistrement des informations locales 52

Ouverture du menu Configuration 52

Menu Interface réseau 56

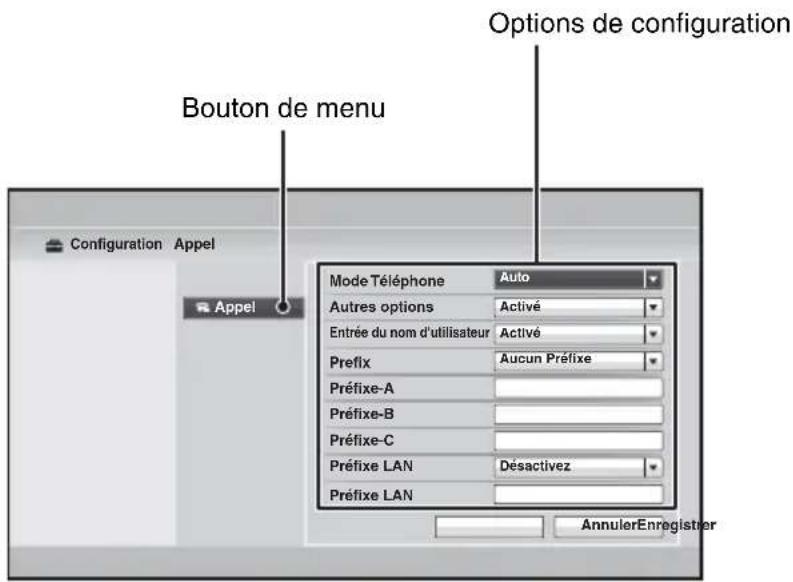

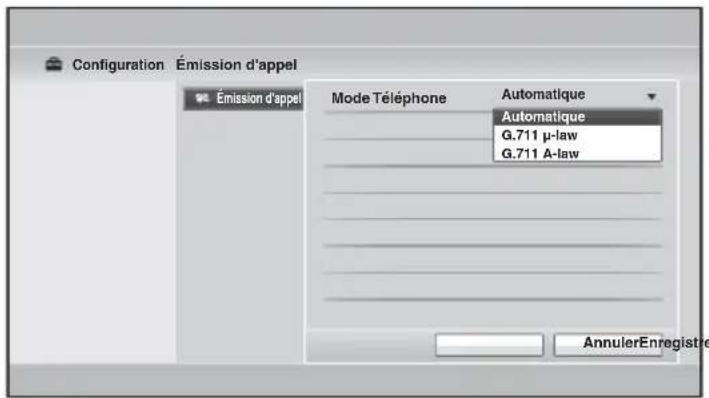

Menu Émission d'appel 56

Menu Réception d'appel 57

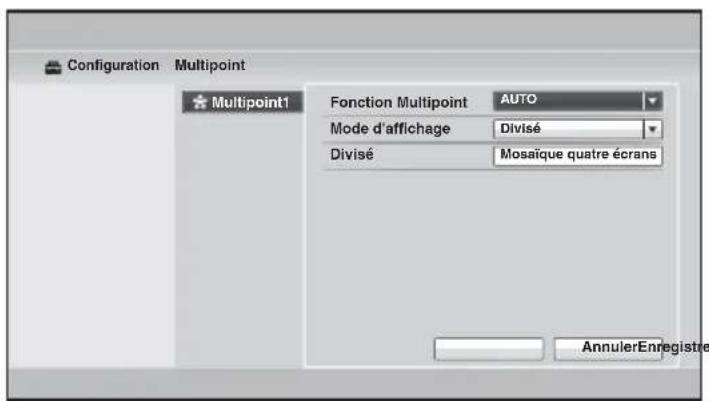

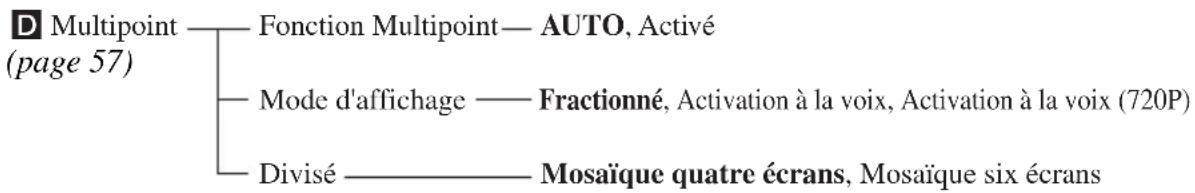

Menu Multipoint 57

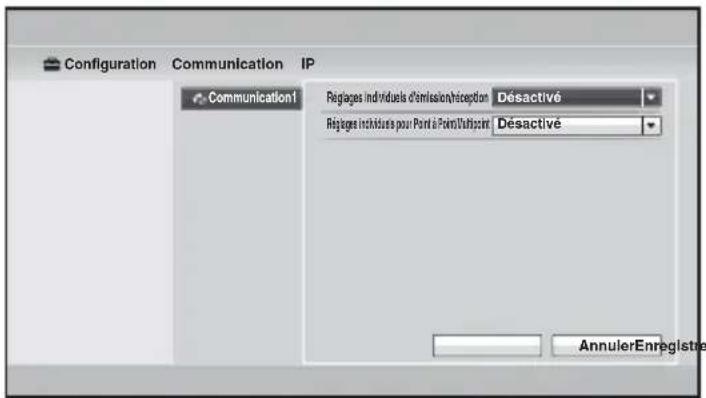

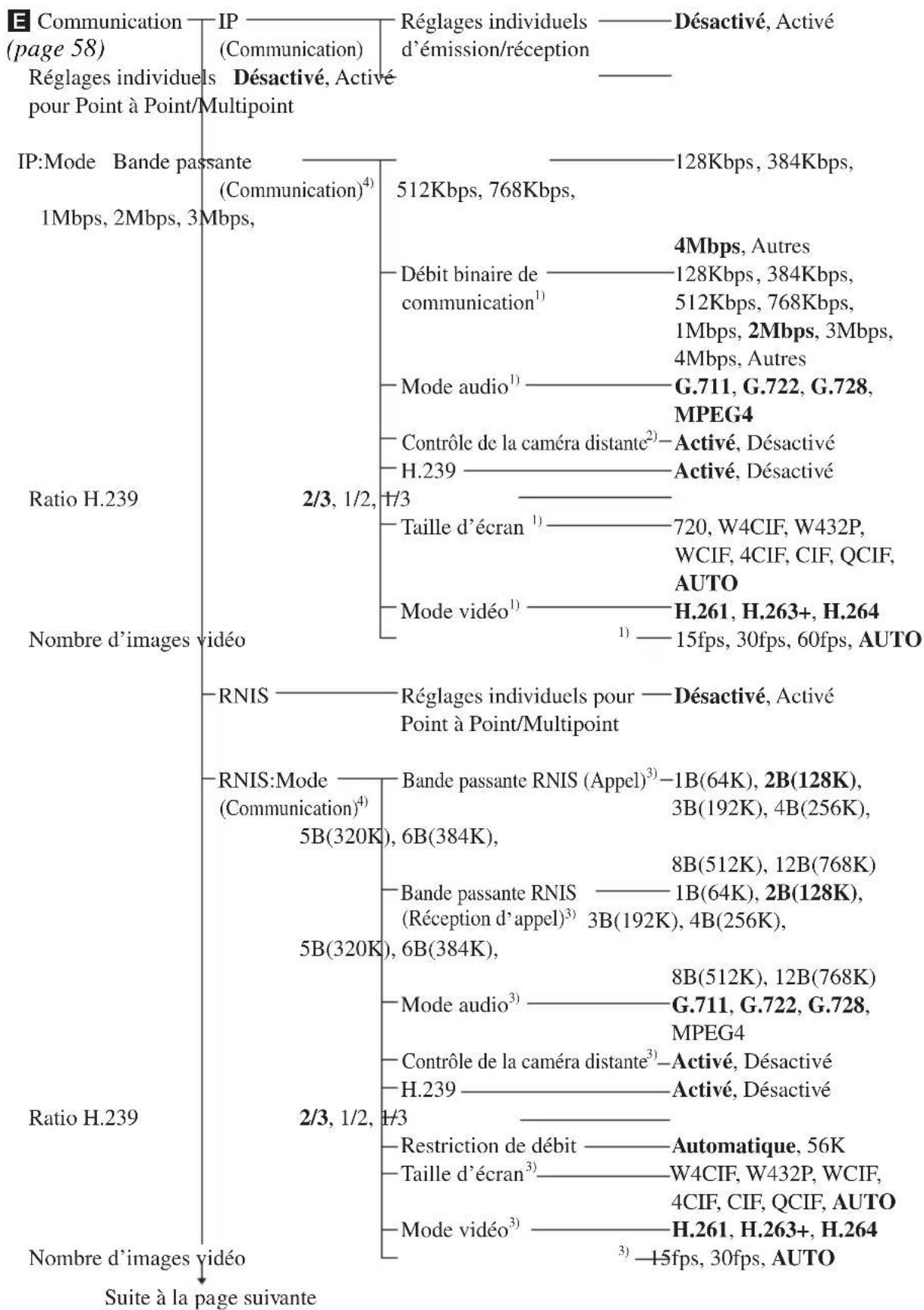

Menu Communication .... 58

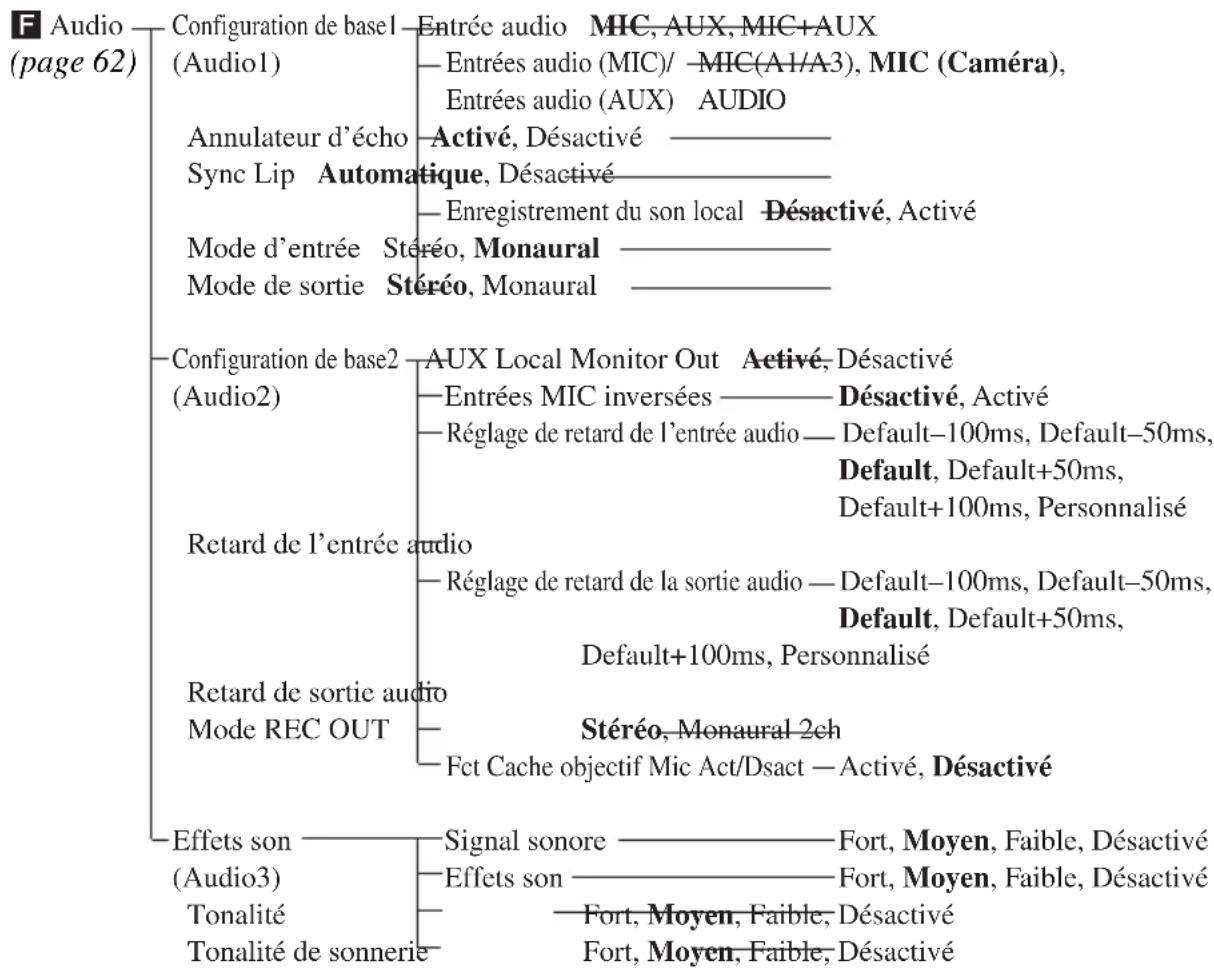

Menu Audio 62

Menu Vidéo 64

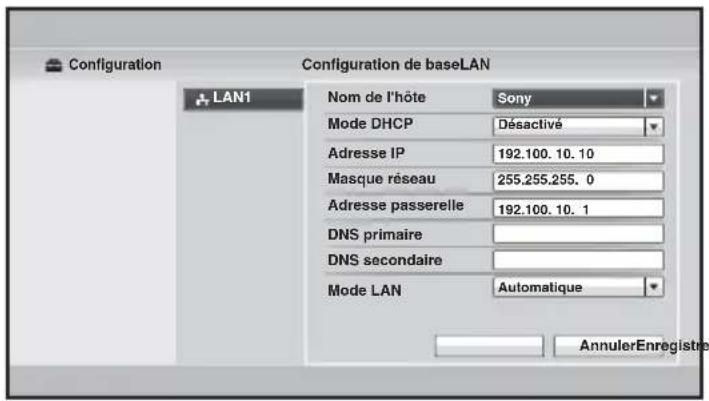

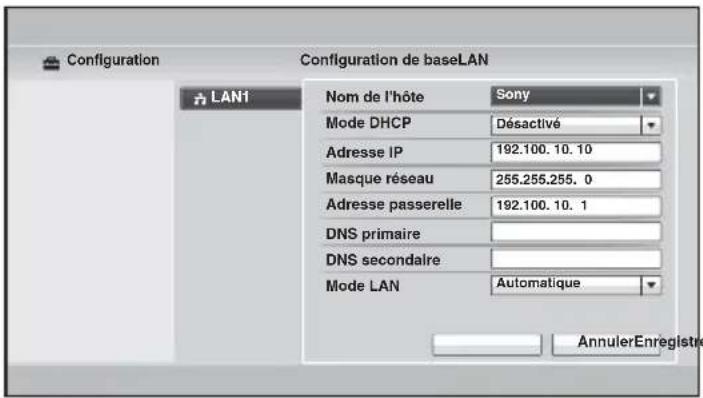

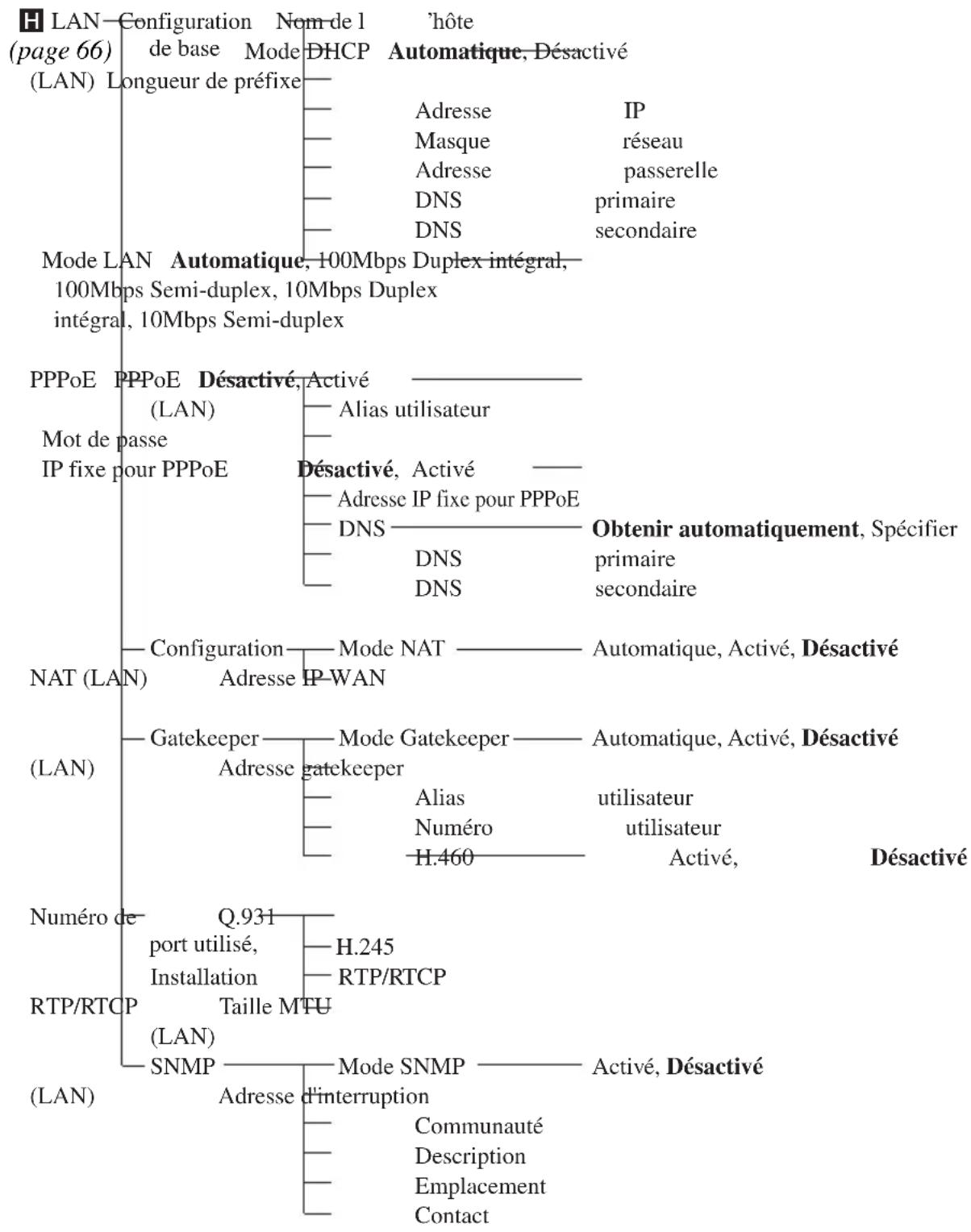

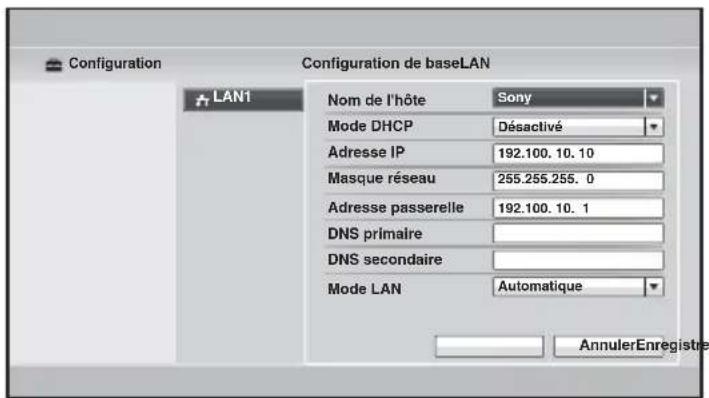

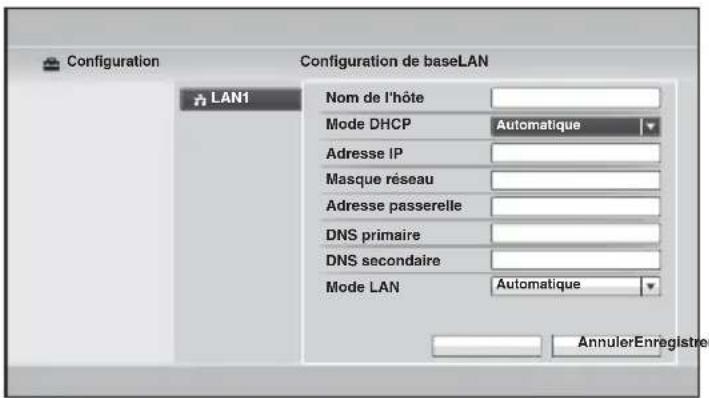

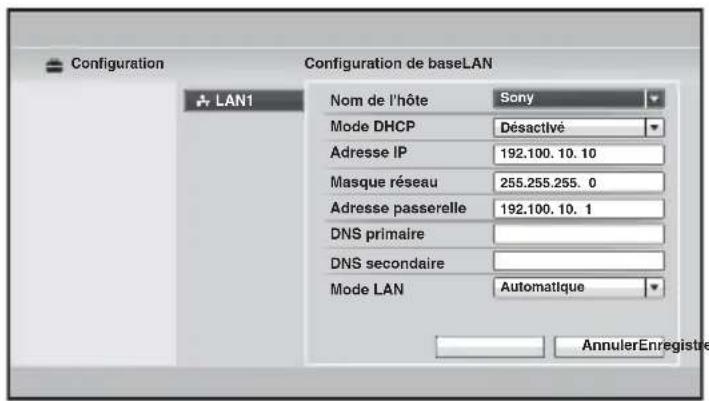

Menu LAN 66

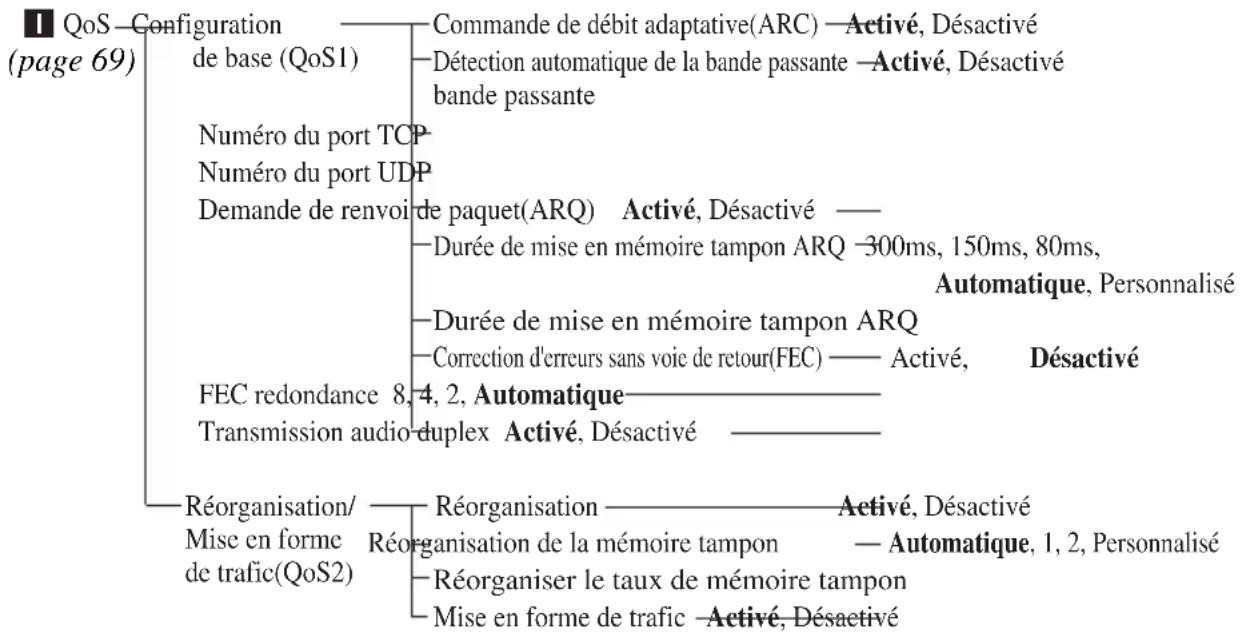

Menu QoS 69

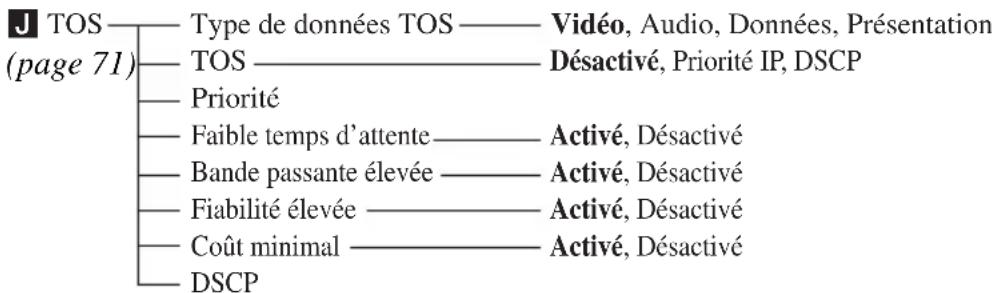

Menu TOS 71

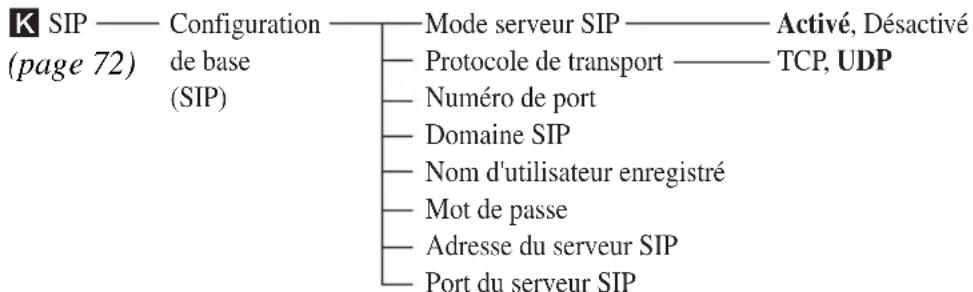

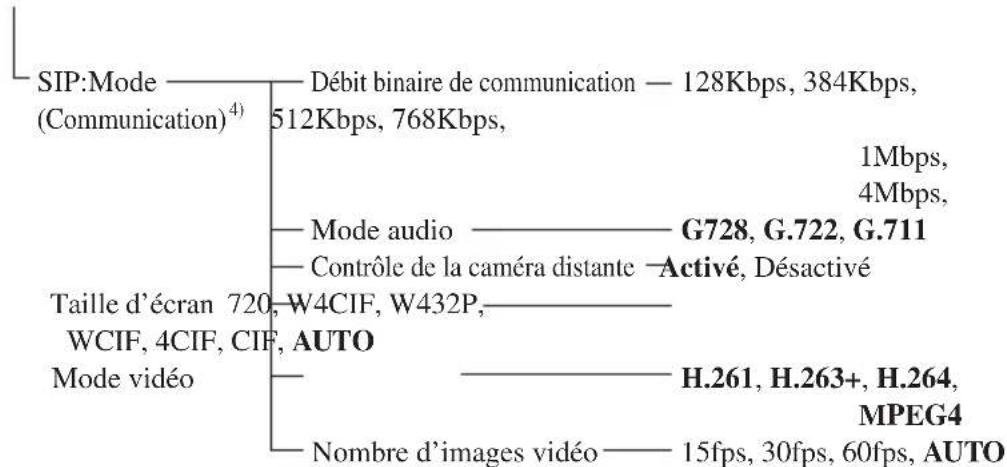

Menu SIP 72

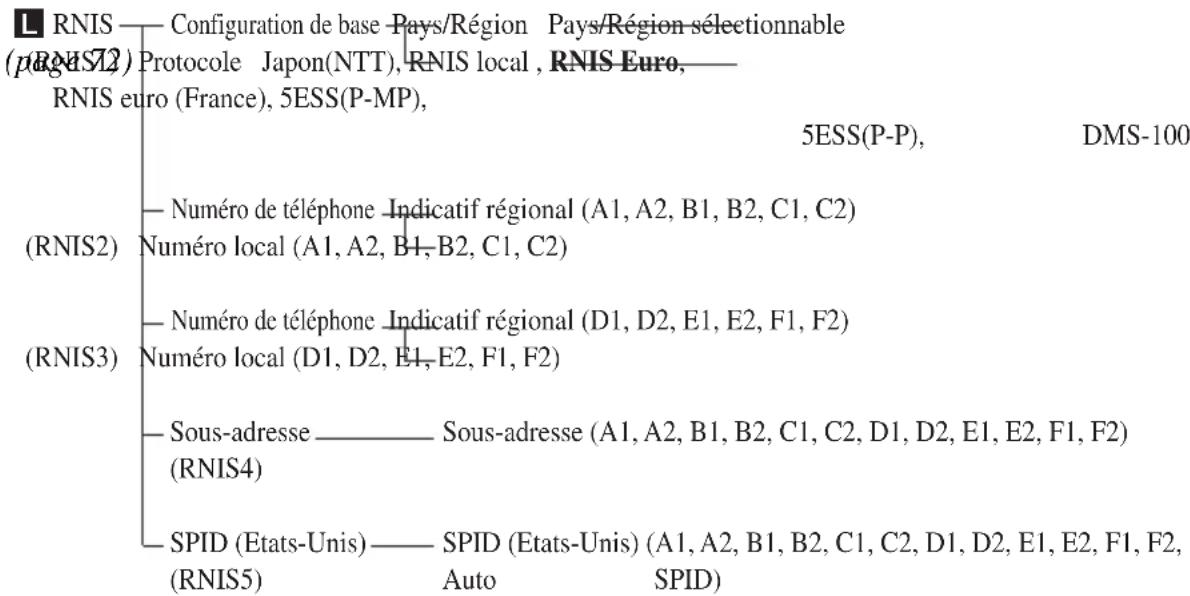

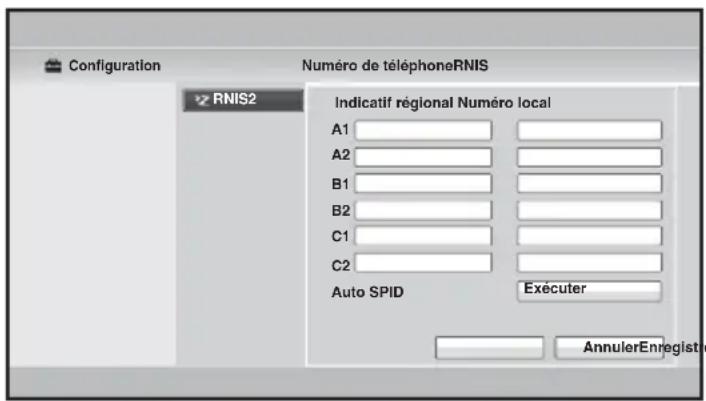

Menu RNIS 72

Réglages SPID pour les États-Unis et le Canada 73

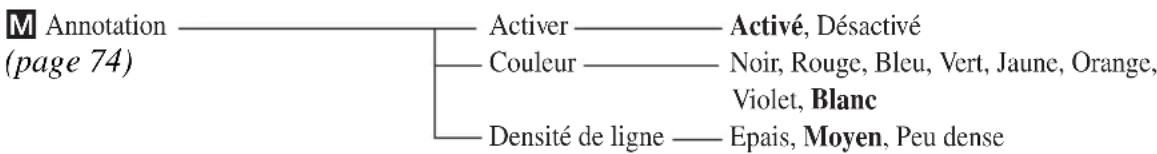

Menu Annotation 74

Menu Caméra 74

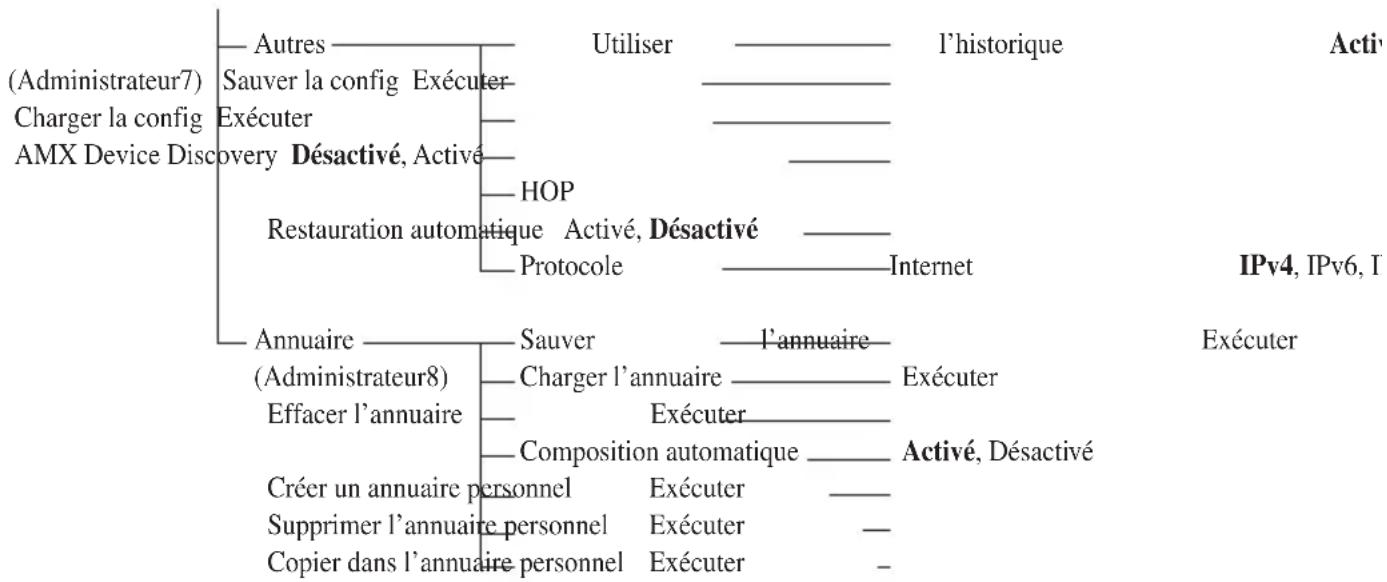

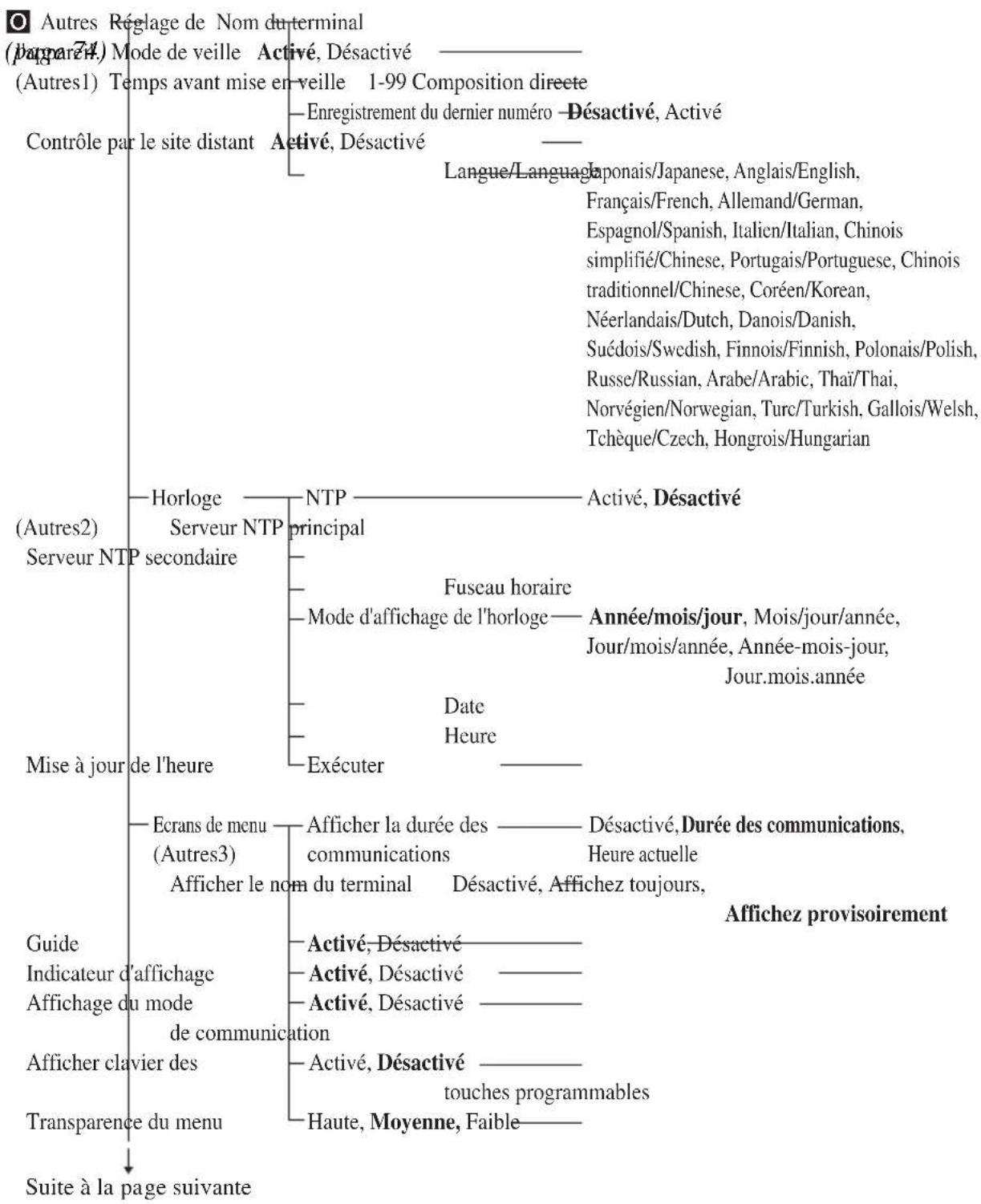

Menu Autres 74

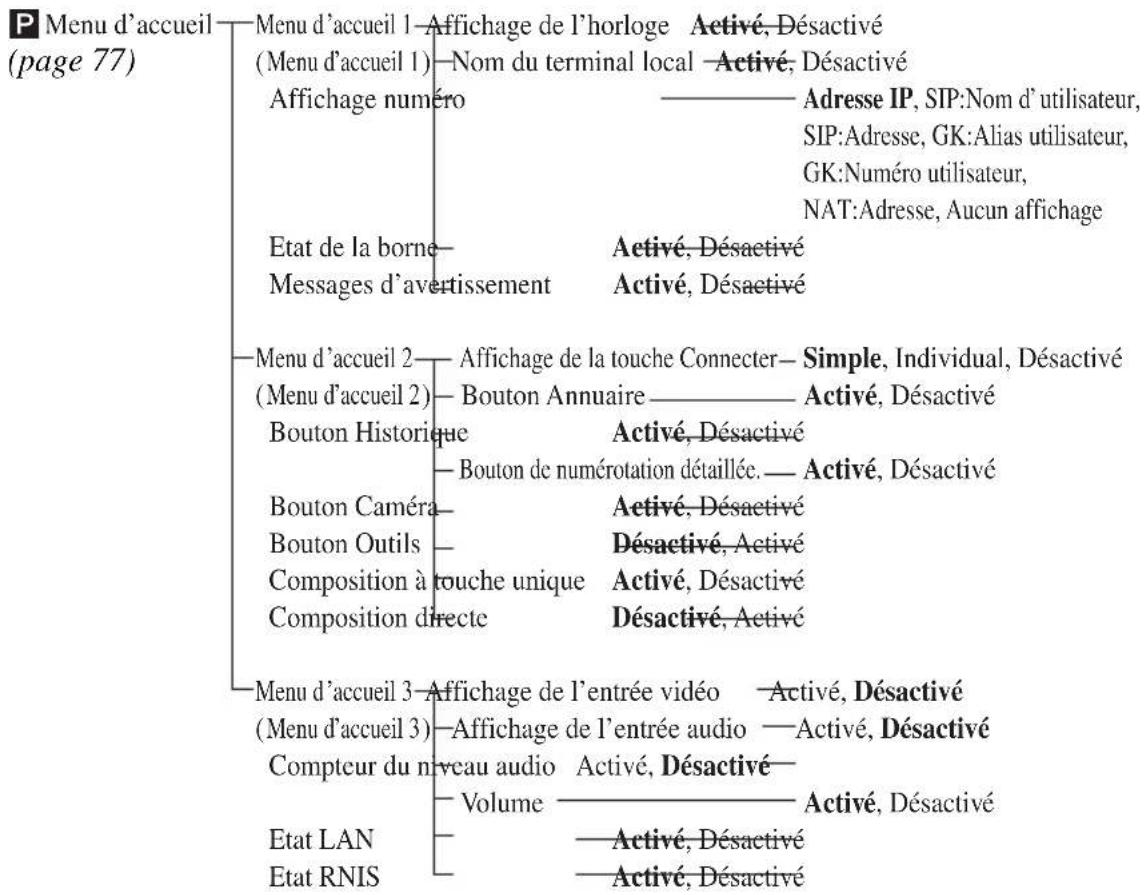

Menu Menu d'accueil 77

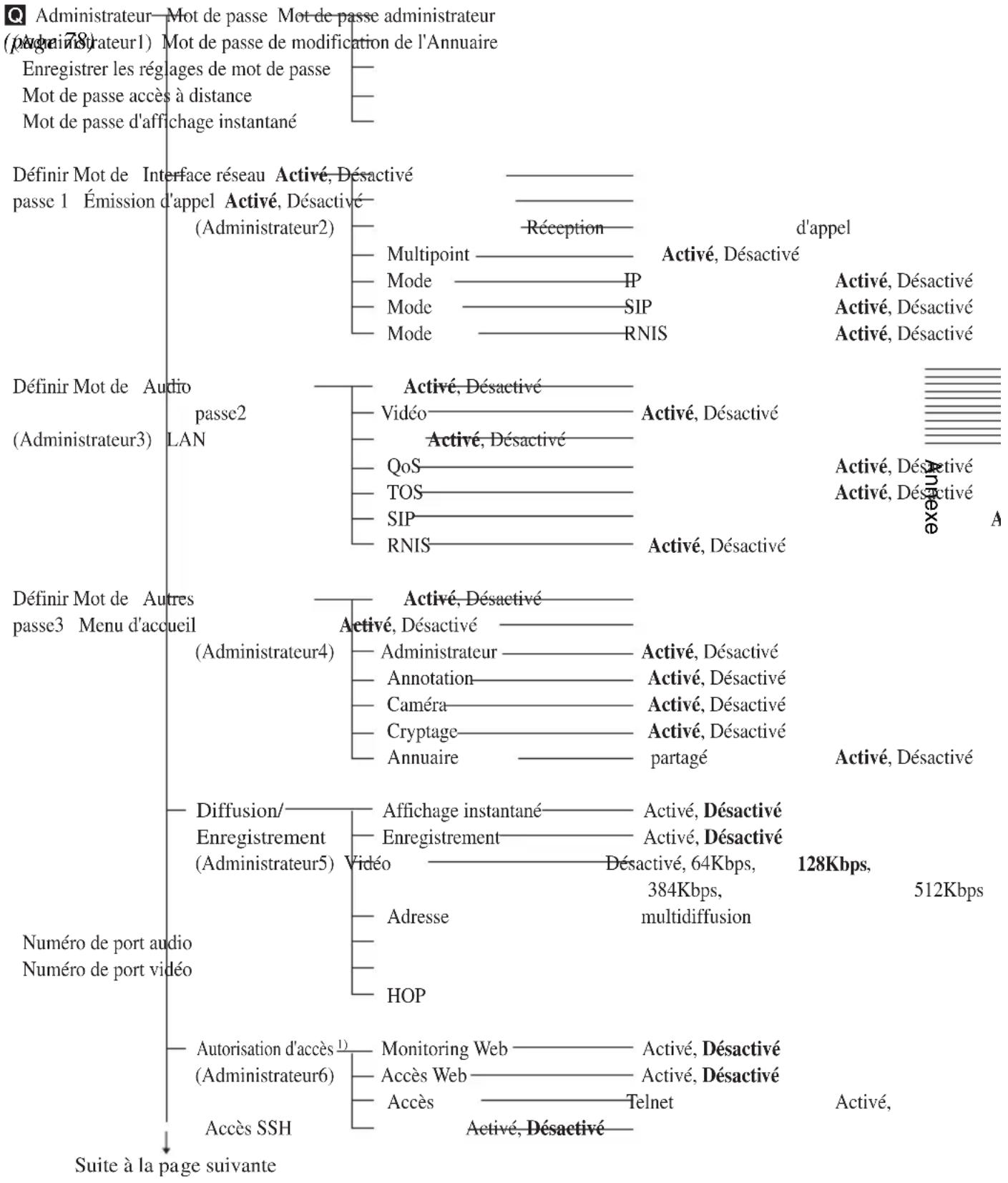

Menu Administrateur 78

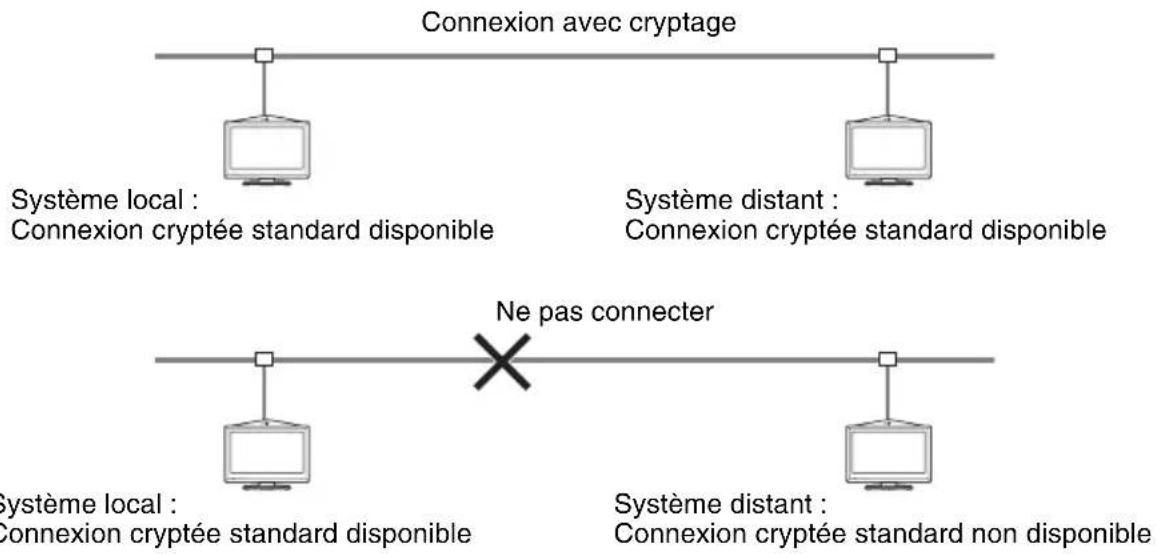

Menu Cryptage 84

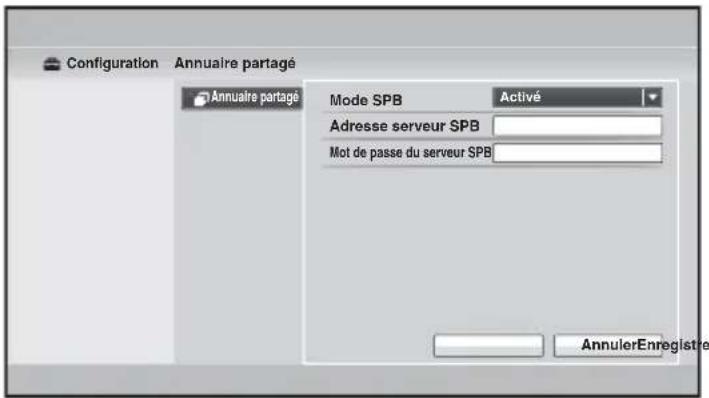

Menu Annuaire partagé 84

Affichage de l'Etat de la machine 85

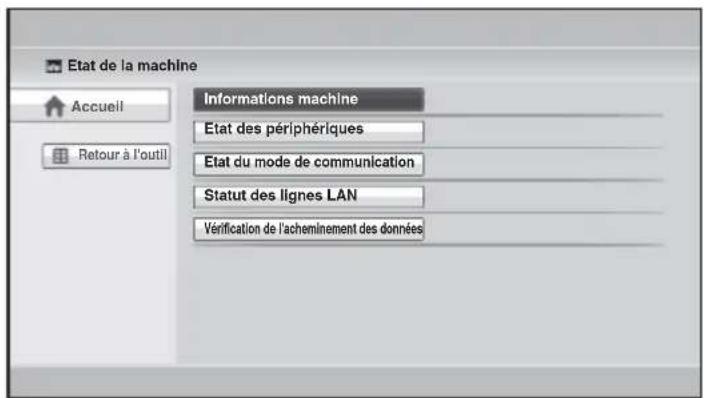

Affichage du menu Etat de la machine 85

Informations machine 87

Etat des périphériques 87

Etat du mode de communication 87

Statut des lignes LAN 88

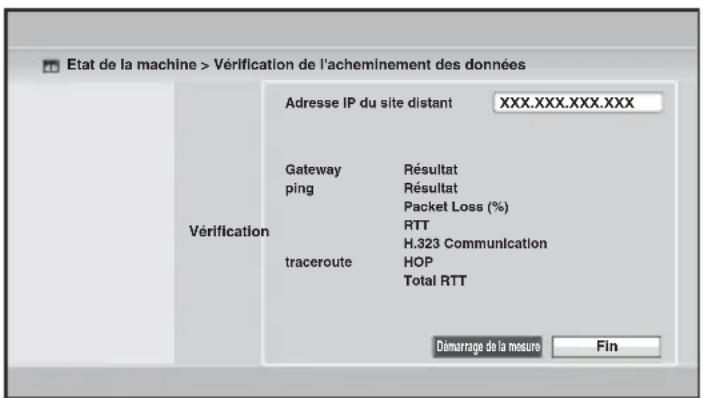

Vérification de l'acheminement des données 89

Limitations pour l'utilisation du protocole IPv6 89

Définition des configurations réseau 90

Connexion LAN par DHCP 90

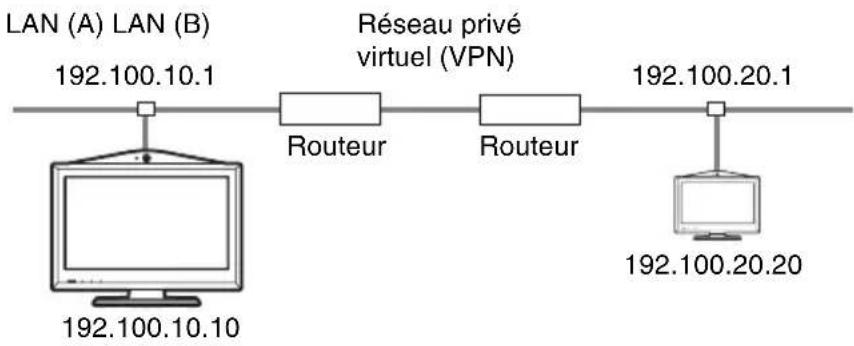

Connexion LAN par un routeur 91

Connexion LAN par un gatekeeper 92

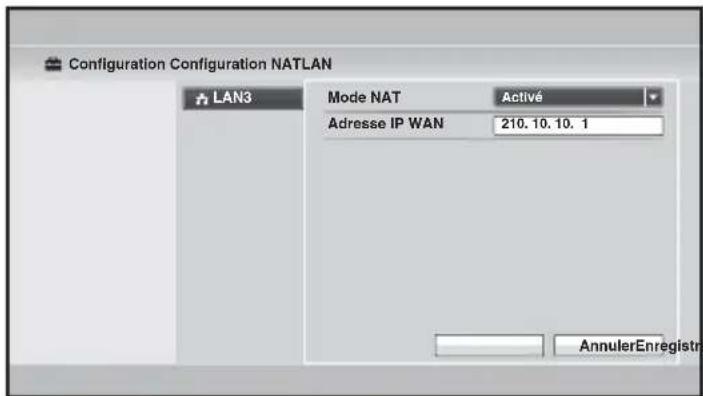

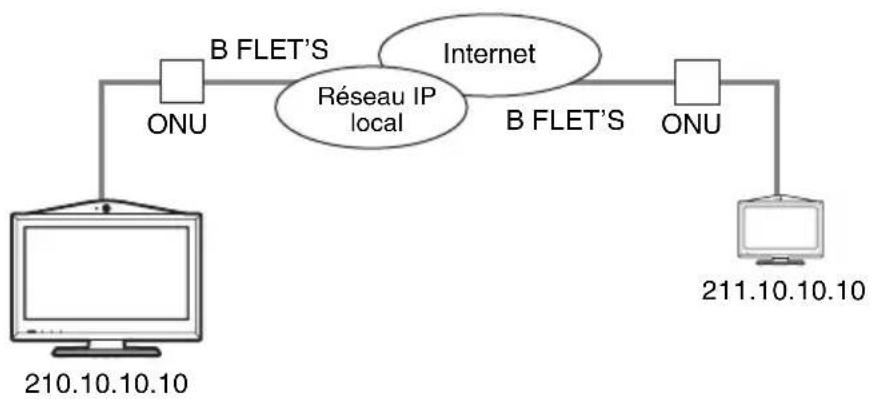

Connexion LAN par NAT 93

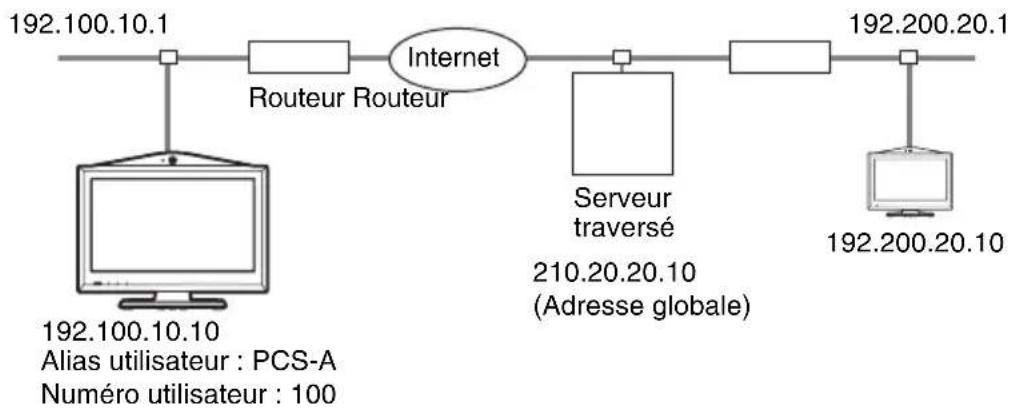

Connexion LAN avec traversée de pare-feu H.460 94

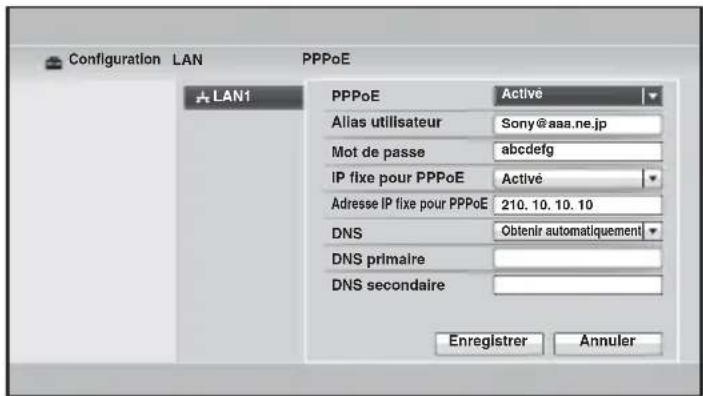

Connexion LAN par PPPoE 96

Connexions RNIS 97

À propos de la Vérification de l'acheminement des données .... 98

Chapitre 3 : Connexion de base

Démarrage d'une connexion par appel d'un correspondant .... 99

Mise sous tension 99

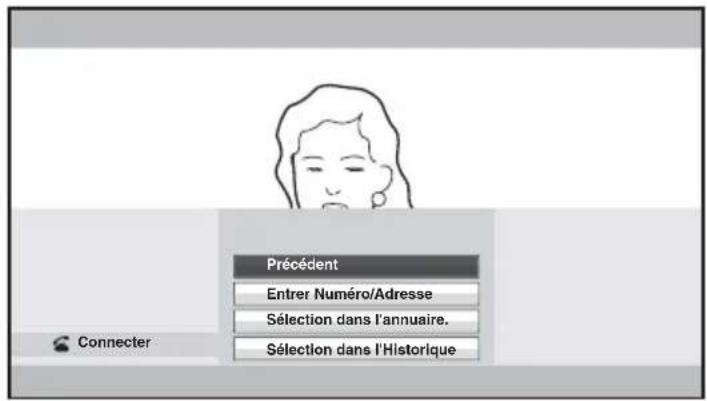

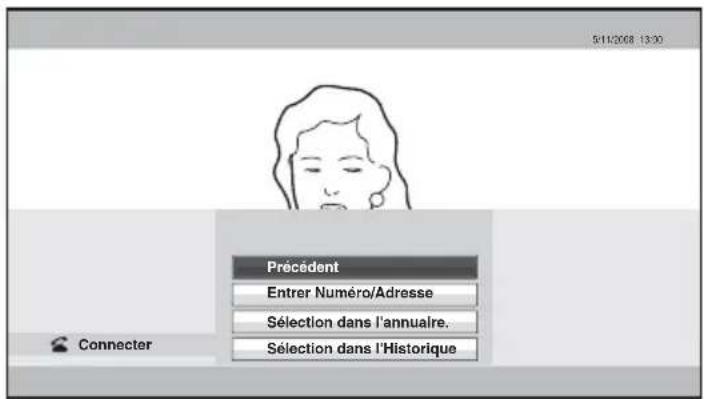

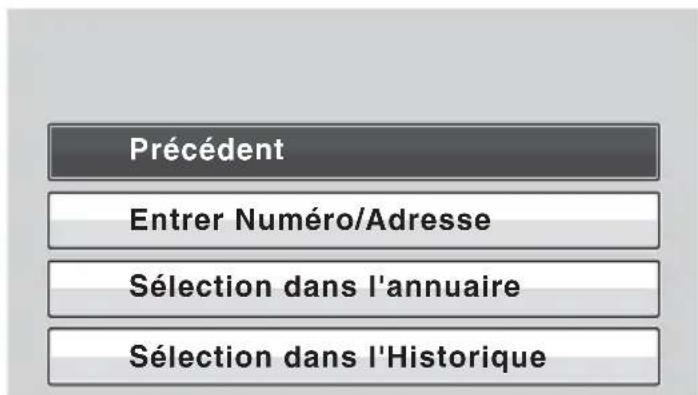

Appel d'un correspondant à l'aide du menu Connecter 101

Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe) 102

Appel d'un correspondant à l'aide des touches de numérotation à touche unique One-Touch Dial 104

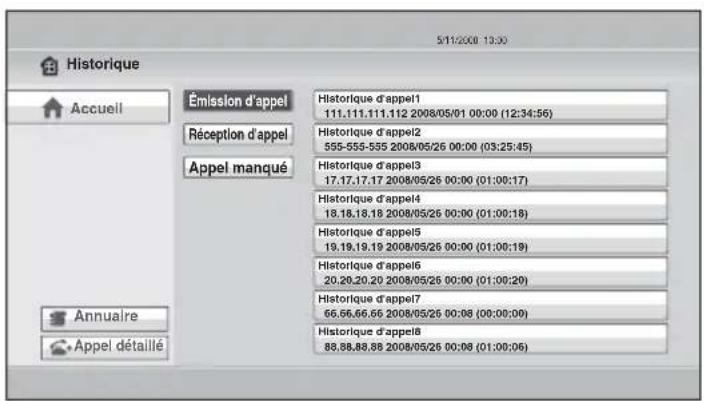

Appel d'un correspondant en le sélectionnant dans la liste d'Historique ..... 105

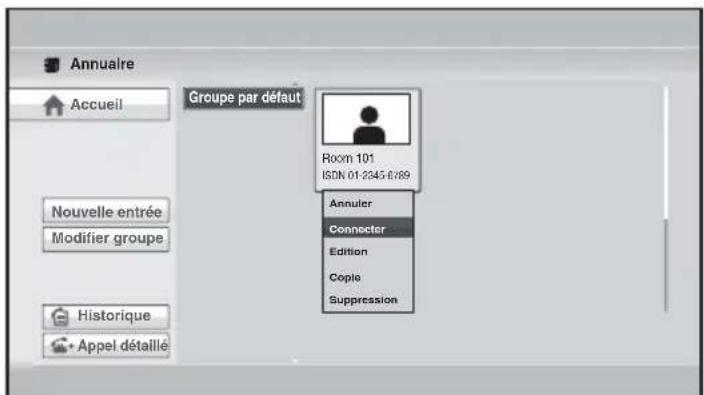

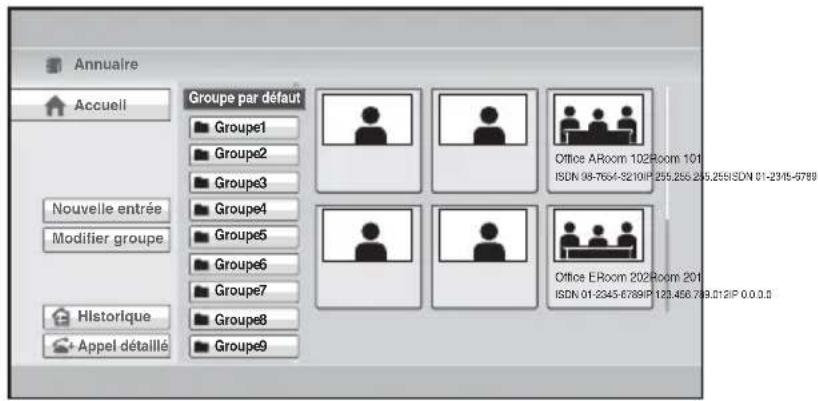

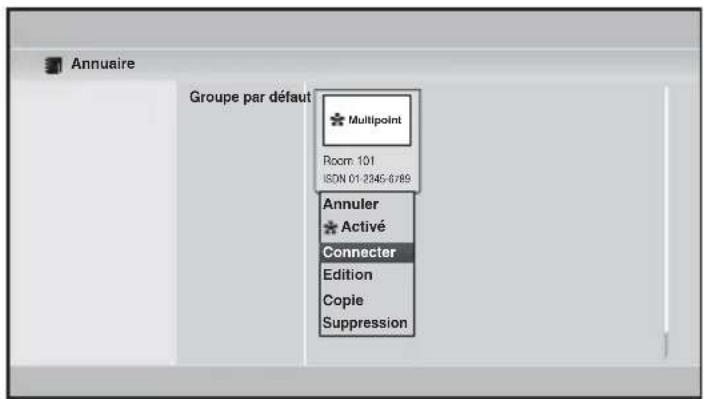

Appel d'un correspondant enregistré dans l'Annuaire .... 106

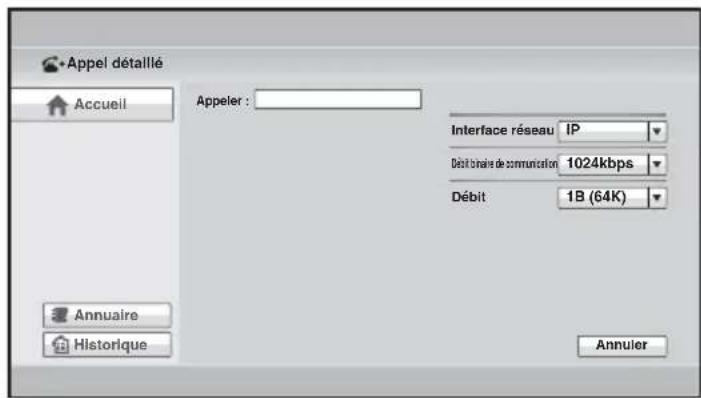

Appel d'un correspondant non enregistré dans l'Annuaire .... 108

Réception de l'appel d'un correspondant 112

Répondre aux appels (Mode de réponse manuelle/automatique) ...... 112

Répondre à l'appel d'un correspondant 112

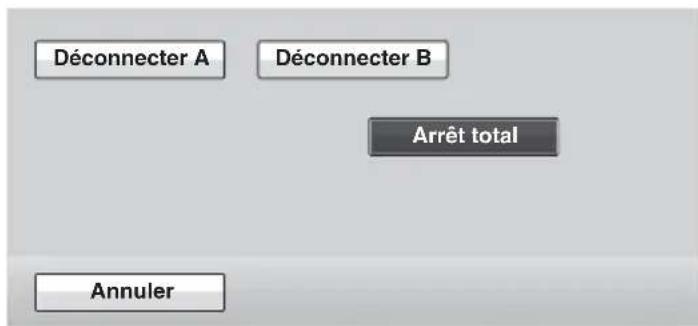

Fin de la connexion 114

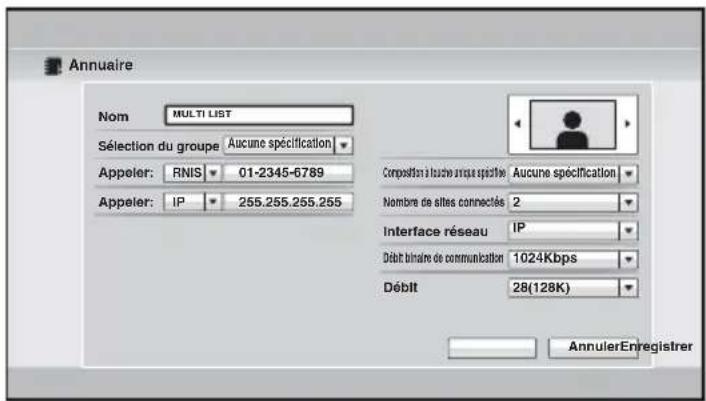

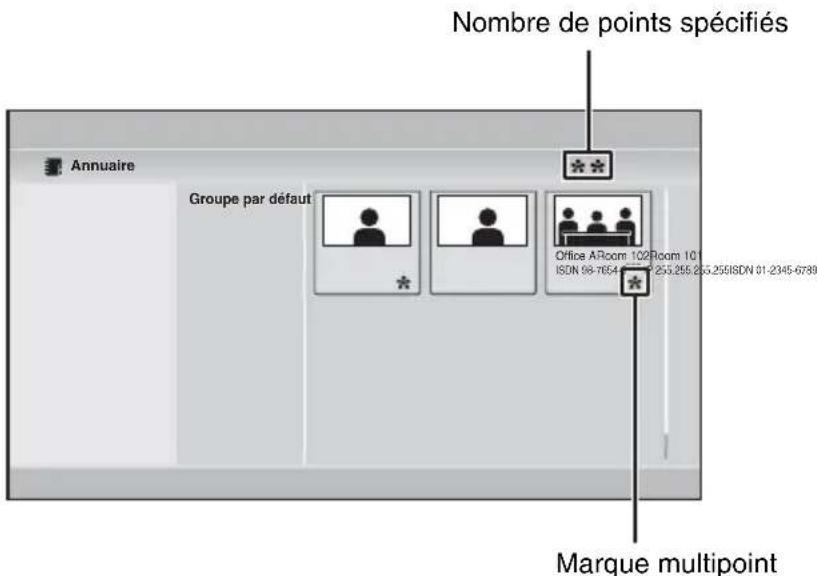

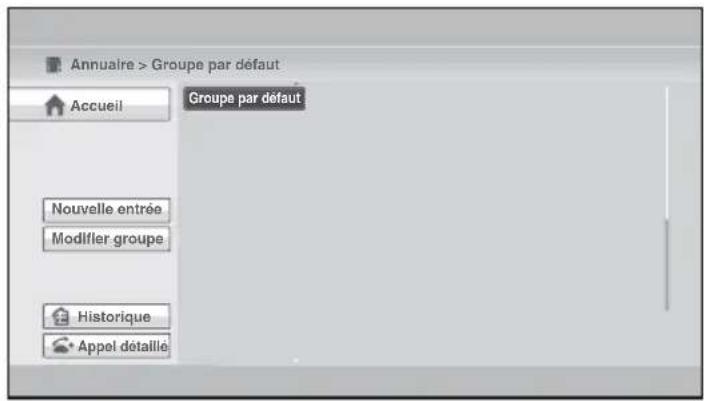

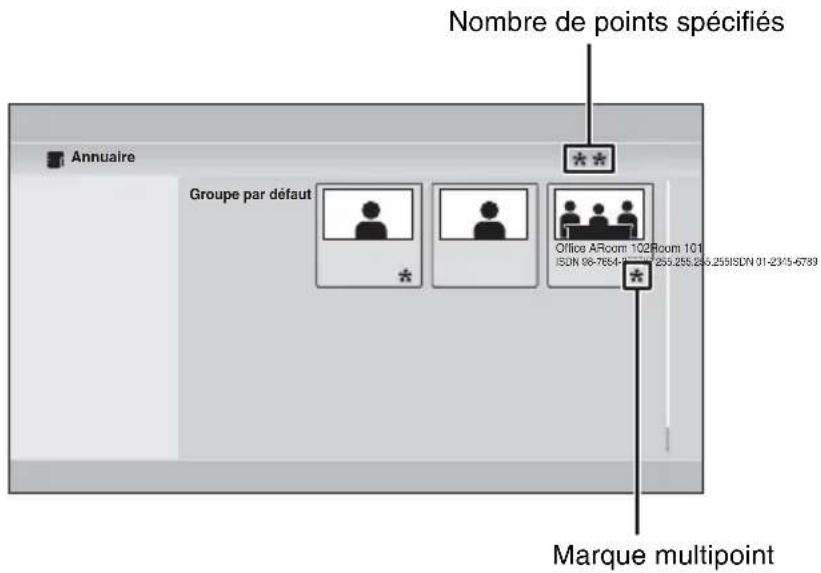

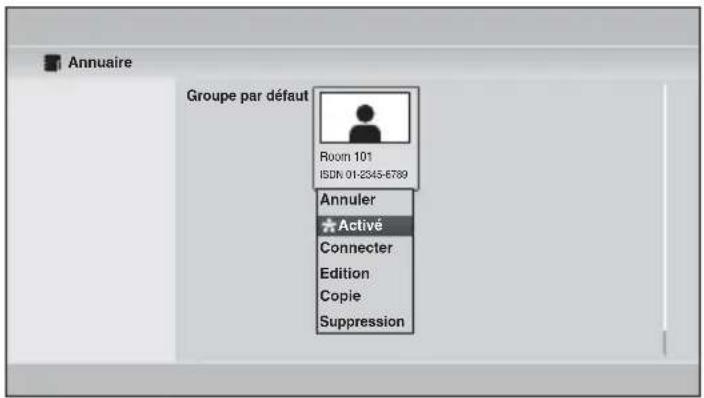

Enregistrement d'un correspondant – Annuaire 115

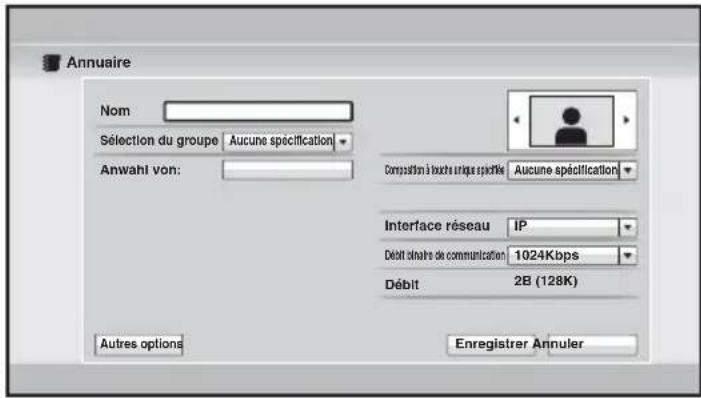

Enregistrement d'un nouveau correspondant .... 115

Modification du contenu de l'Annuaire 118

Copie d'un correspondant enregistré dans le menu Annuaire 119

Suppression d'un correspondant enregistré 119

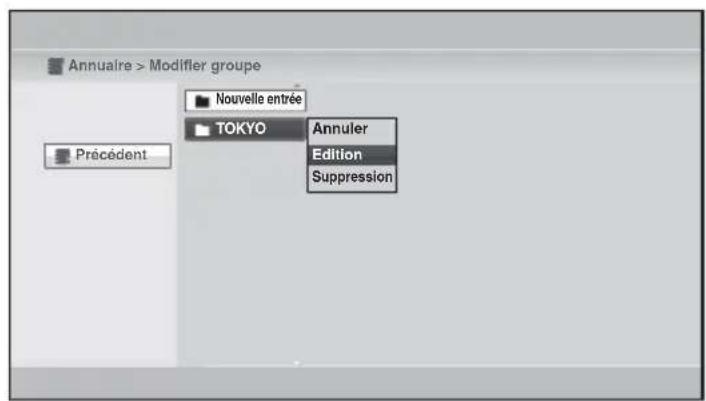

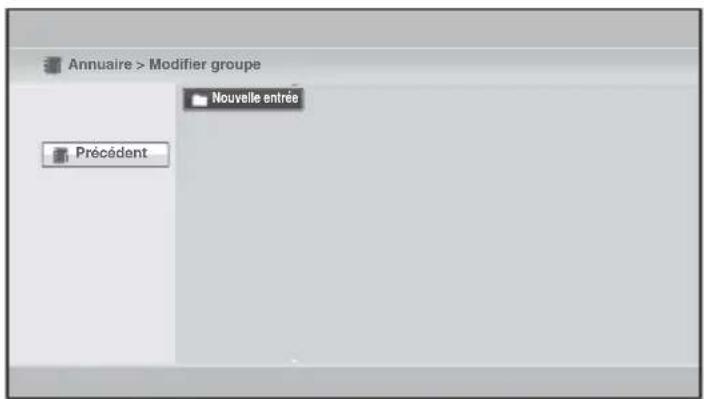

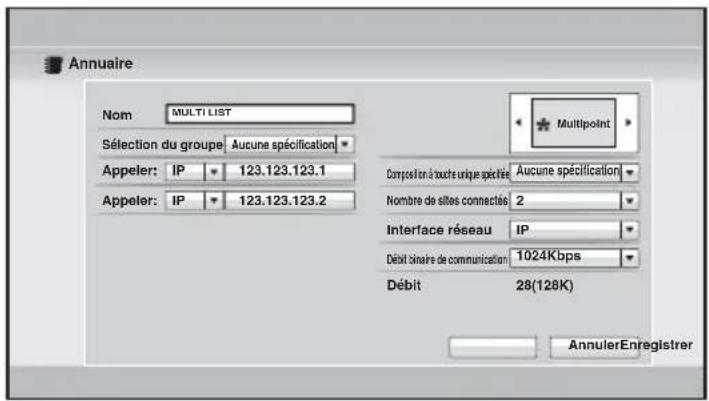

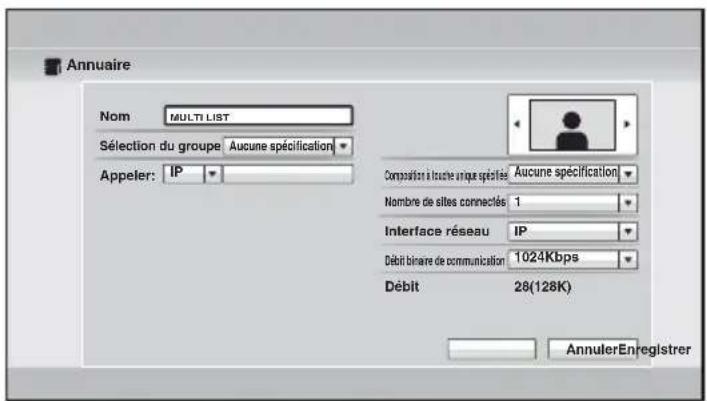

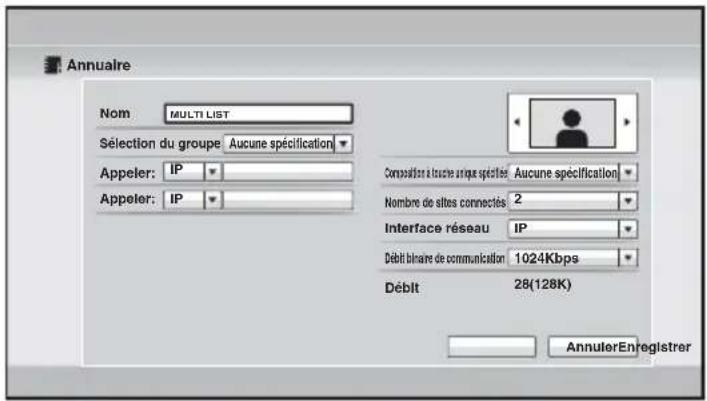

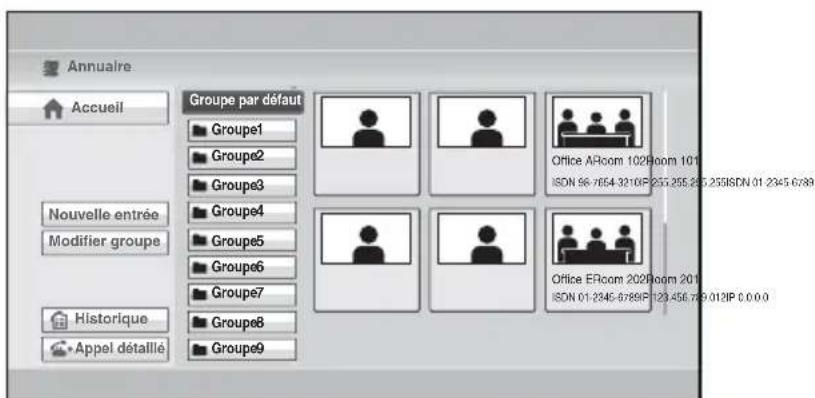

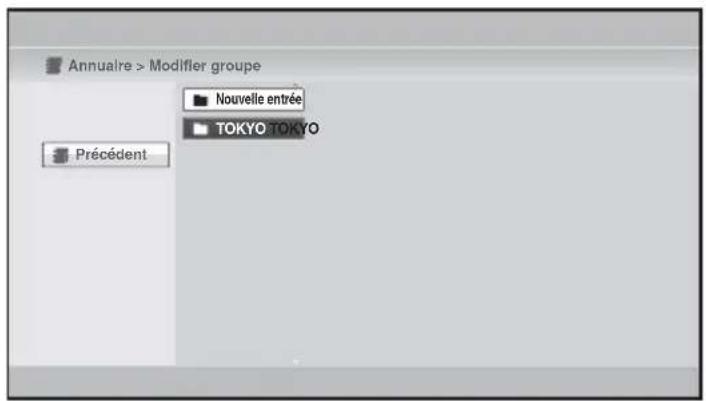

Création d'un groupe dans l'Annuaire (Modifier groupe) 120

Création d'un Annuaire personnel 122

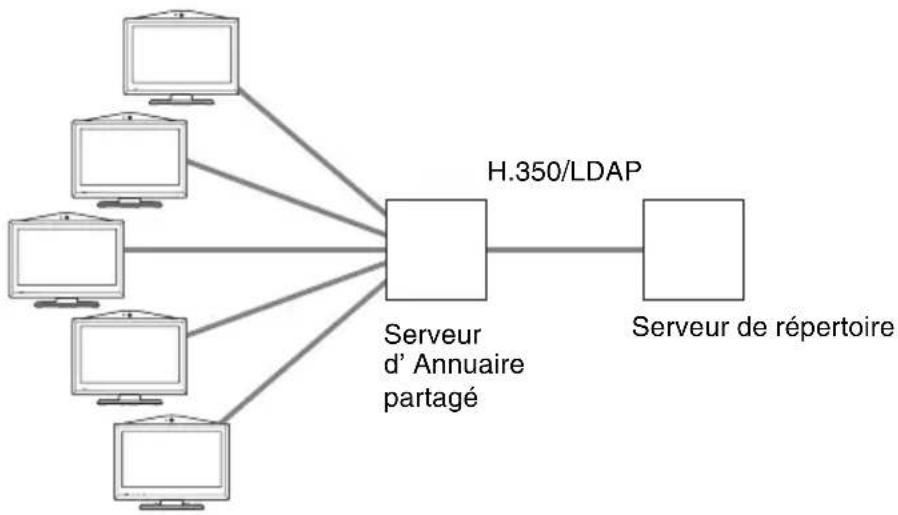

Utilisation de l'Annuaire partagé 124

Réglage du son 127

Réglage du volume du son reçu 127

Coupure temporaire du son – Fonction de silence 127

Coupure temporaire du son – Fonction Mic sur la réponse 128

Synchronisation du son et de l'image – Fonction Sync Lip 128

Réduction de l'écho – Annulateur d'écho 128

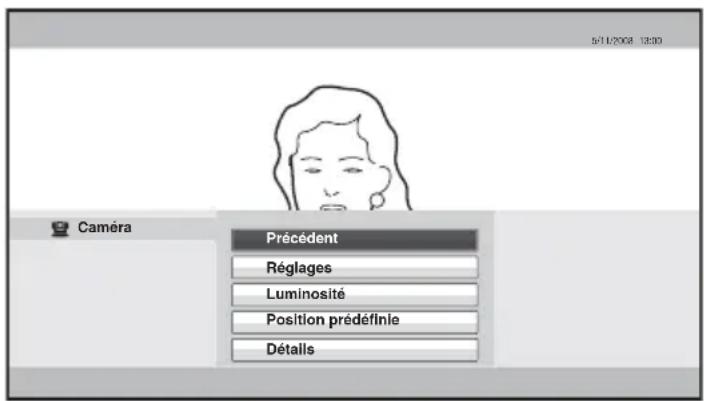

Réglage de la caméra 129

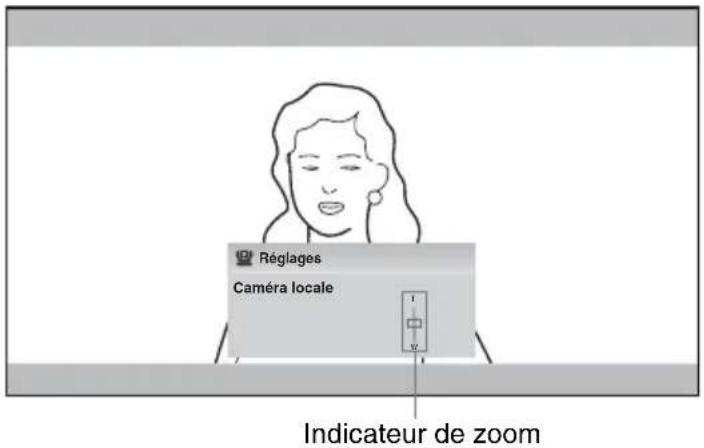

Réglage du zoom de la caméra 129

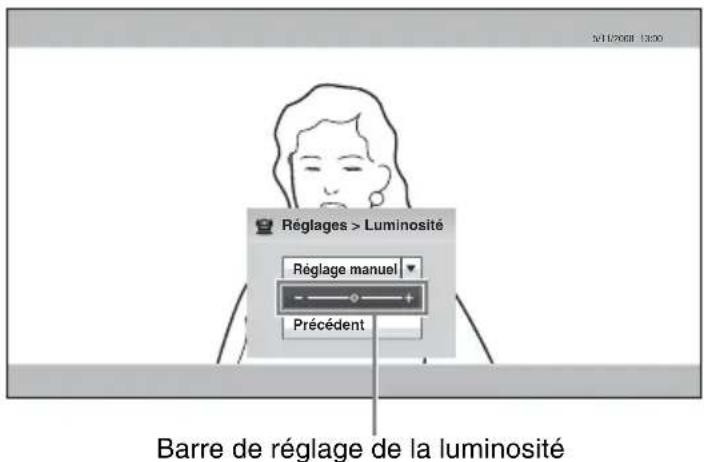

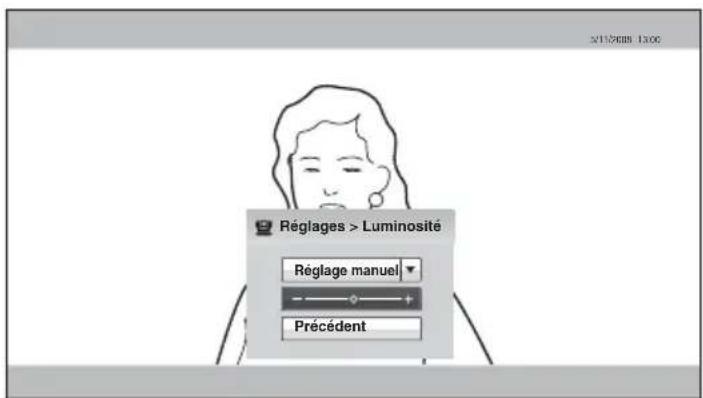

Réglage de la luminosité 130

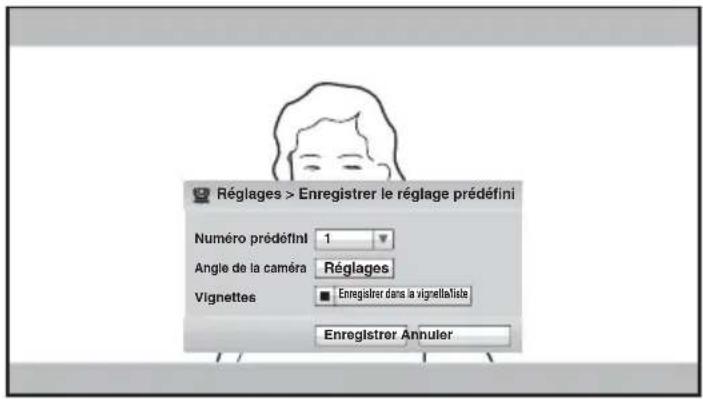

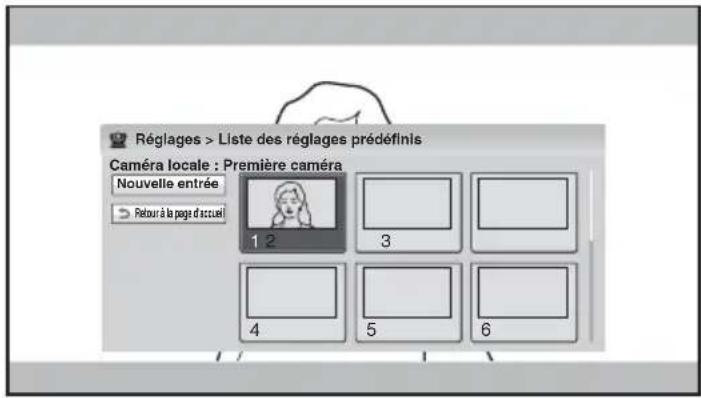

Utilisation de la fonction préréglage 131

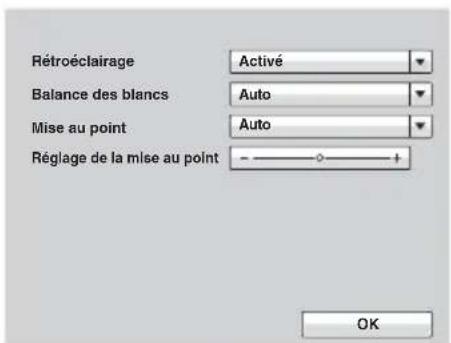

Réglage de la caméra dans le menu de configuration détaillé 135

Sélection de l'image et du son reçus 137

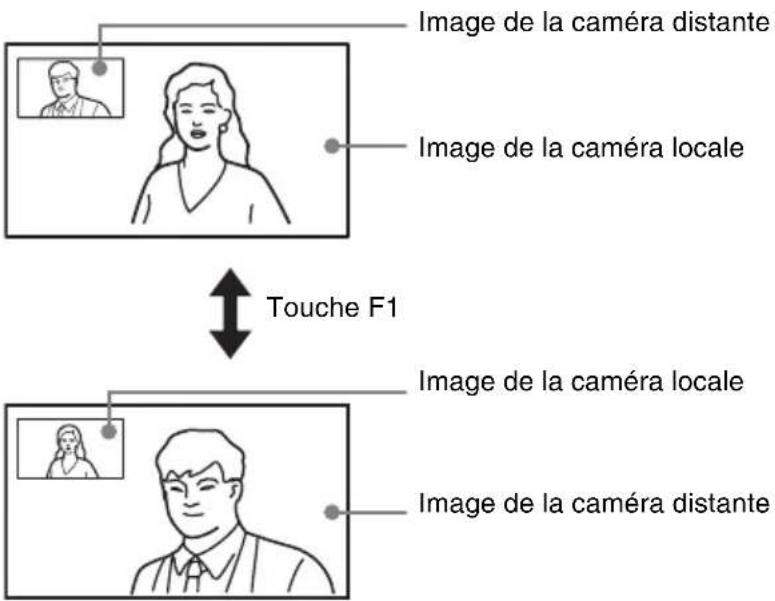

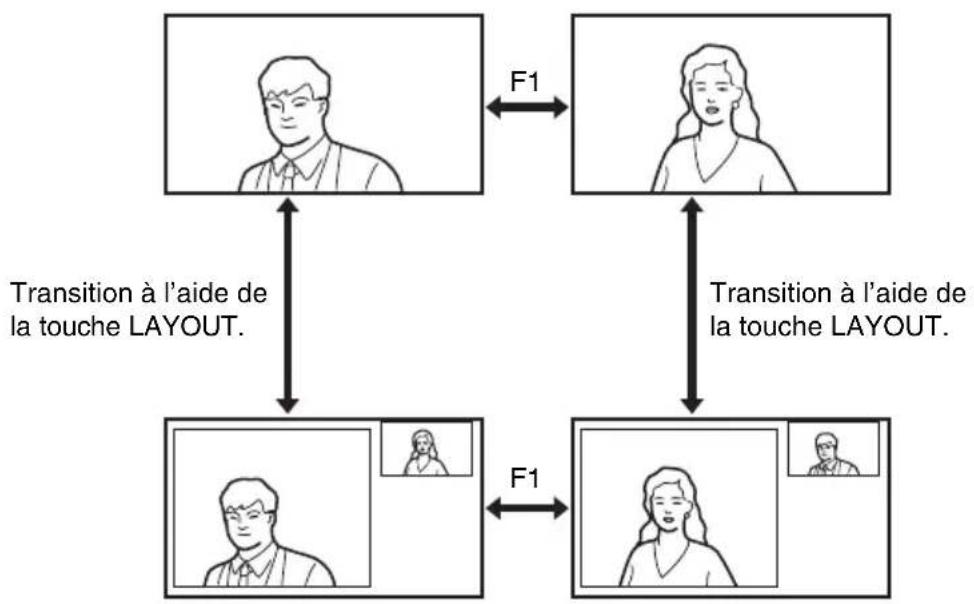

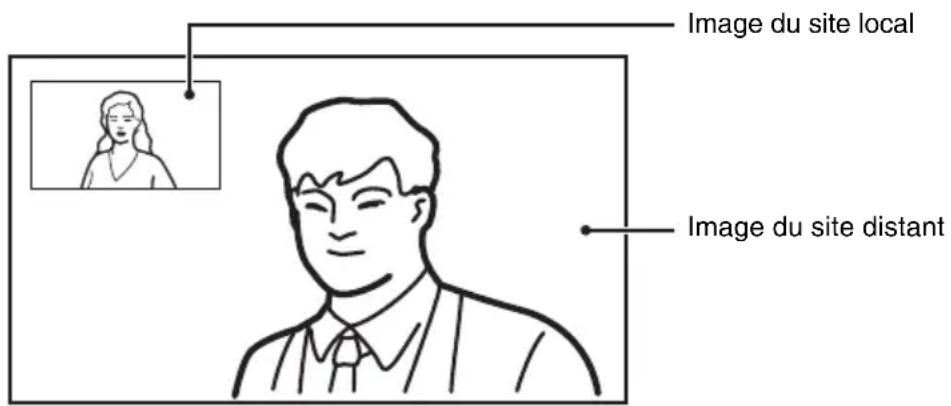

Changement de l'affichage de l'image locale à l'image distante et vice versa .... 137

Pour sélectionner l'image reçue 137

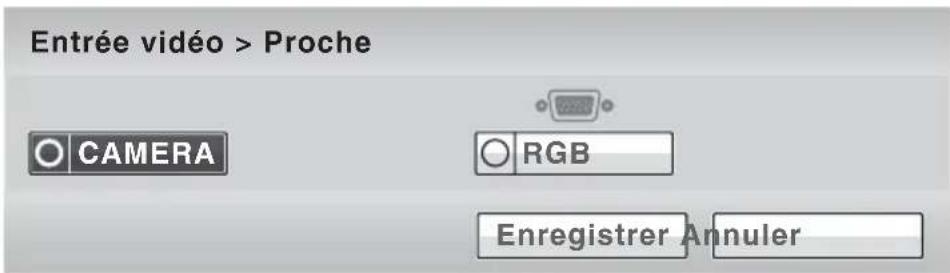

Sélection de l'entrée vidéo à l'aide des touches F1 à F4 (fonction) de la télécommande 138

Changement du son à envoyer au correspondant 138

Changement de l'entrée vidéo et audio simultanément 138

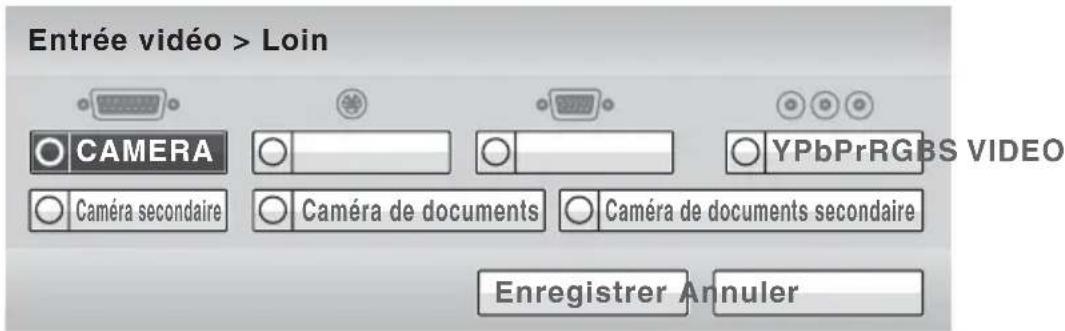

Changement de l'image du système distant 139

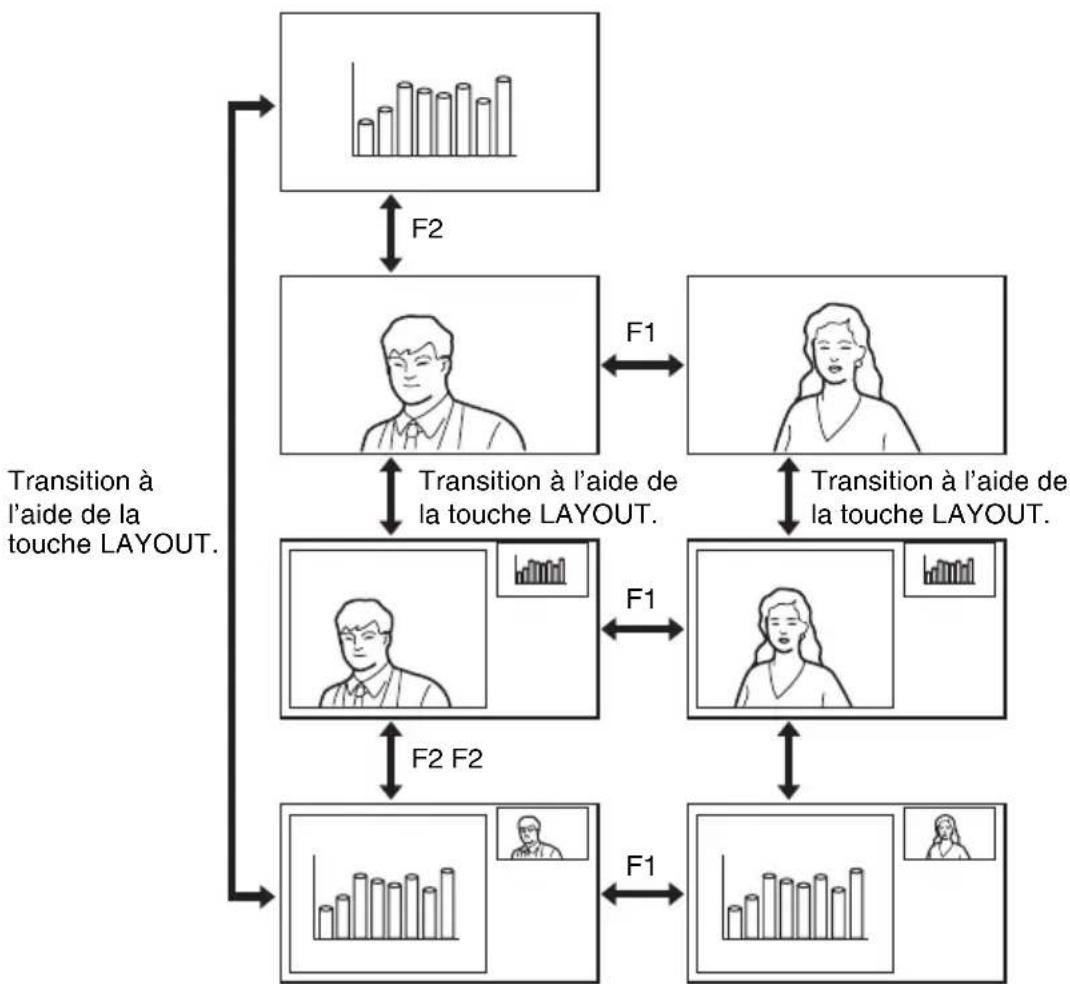

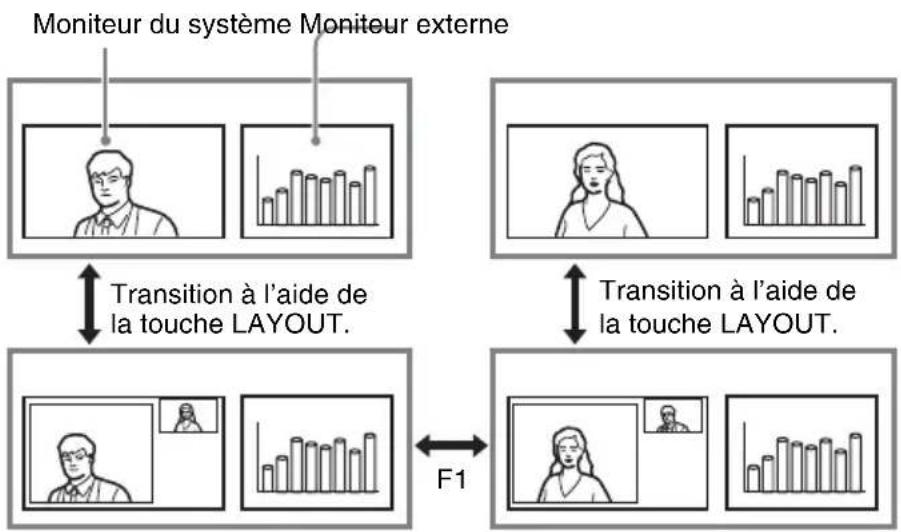

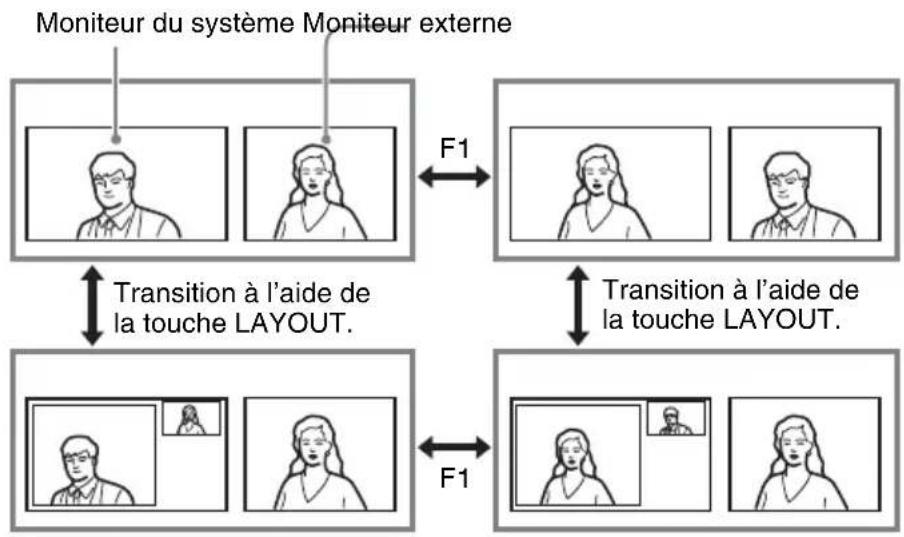

Changement de l'image affichée sur l'écran du moniteur .... 140

Capture d'écran 142

Chapitre 4 : Connexion avec l'équipement en option

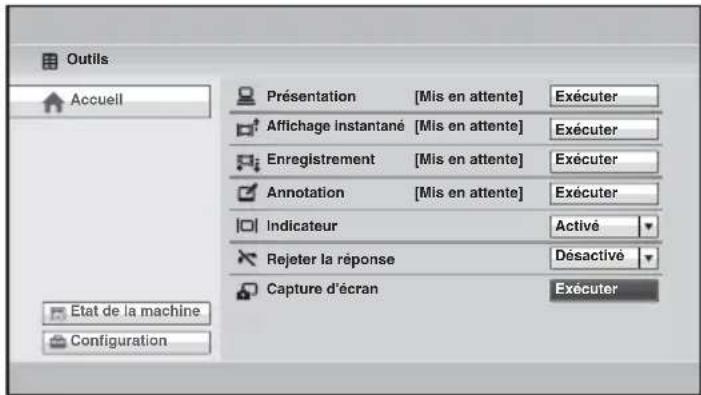

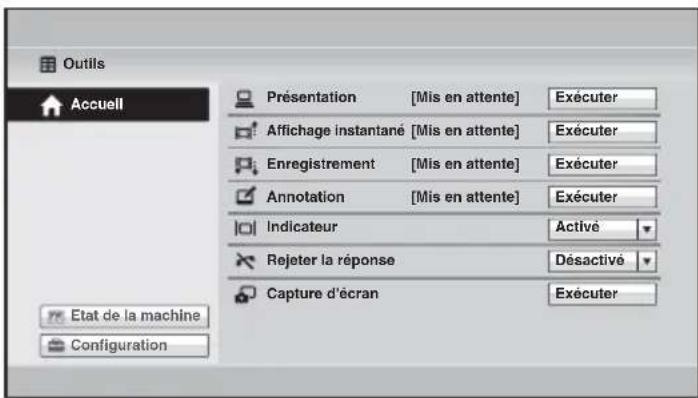

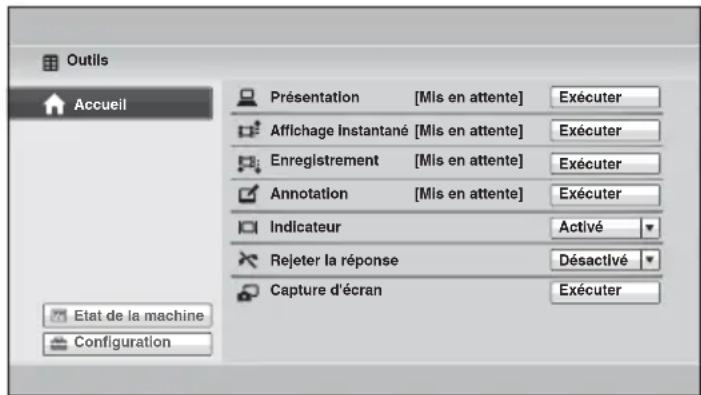

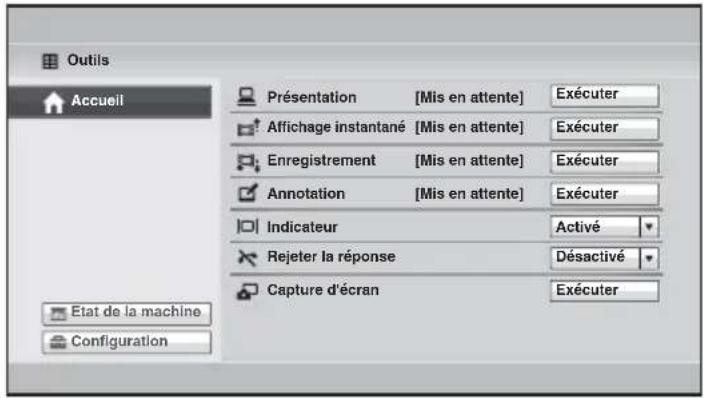

Utilisation d'un menu Outils 144

Utilisation de l'image d'ordinateur pour une présentation 147

Branchement d'un ordinateur .... 147

Réalisation d'une présentation 148

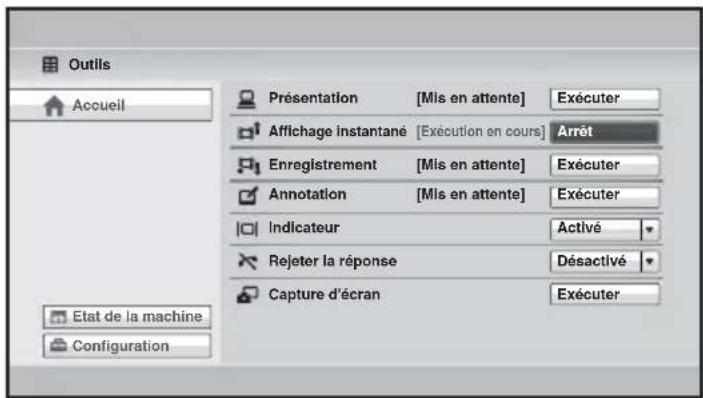

Affichage instantané d'une communication 150

Enregistrement d'une communication visuelle 152

Utilisation de la fonction d'annotation 154

Raccordement d'une tablette à stylet 154

Utilisation de la fonction d'annotation pendant la communication ..... 155

Utilisation de microphones externes et d'écouteurs 159

Enregistrement pendant une communication 163

Envoi d'images et du son de l'appareil externe vers un correspondant .... 164

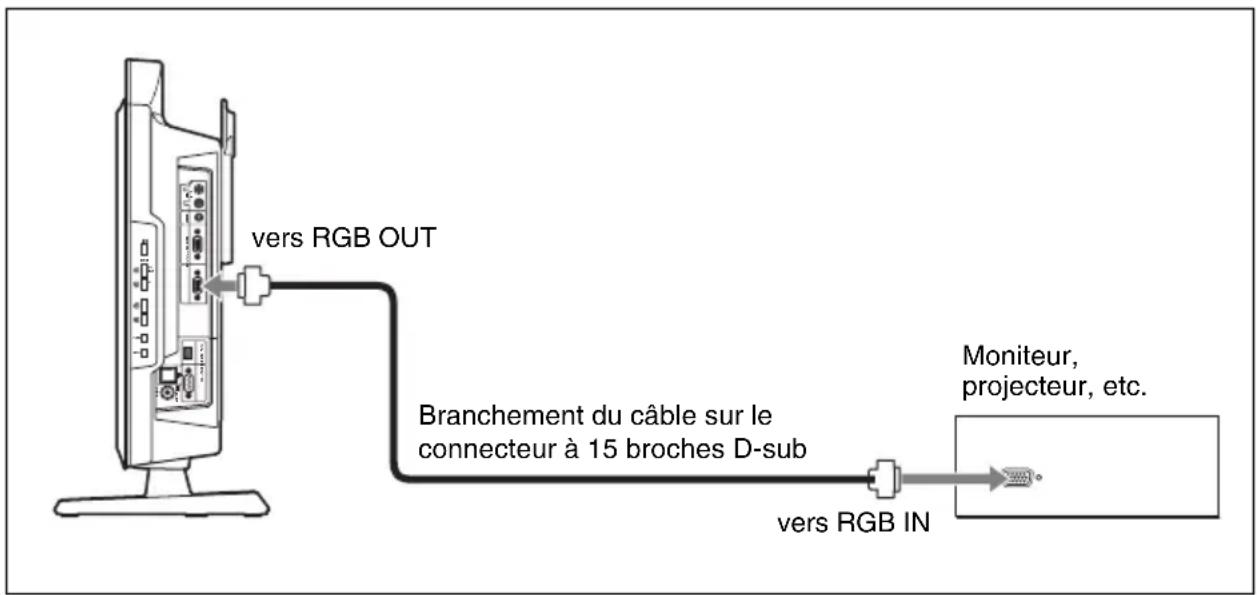

Visualisation de l'image du système sur un moniteur ou un projecteur .... 166

Communication sans image – Conférence téléphonique .... 168

Commande du système distant par la tonalité – Transmission DTMF ...... 169

Accès au système de communication 170

Utilisation d'un navigateur Web 170

Utilisation de Telnet 170

Utilisation de SSH 170

Chapitre 5 : Connexion cryptée

Préparation d'une connexion cryptée sur un réseau LAN 172

Démarrage d'une connexion cryptée 174

Chapitre 6 : Connexion multipoint

Exemples de connexion d'une connexion multipoint .... 177

Utilisation de la connexion LAN (3 points maximum) 177

Utilisation de la connexion RNIS 178

Utilisation conjointe du LAN et du RNIS 179

Configuration d'un Multipoint 180

Définition d'un Multipoint 180

Enregistrement des correspondants dans la liste de connexion multipoint .... 180

Démarrage d'une connexion multipoint 185

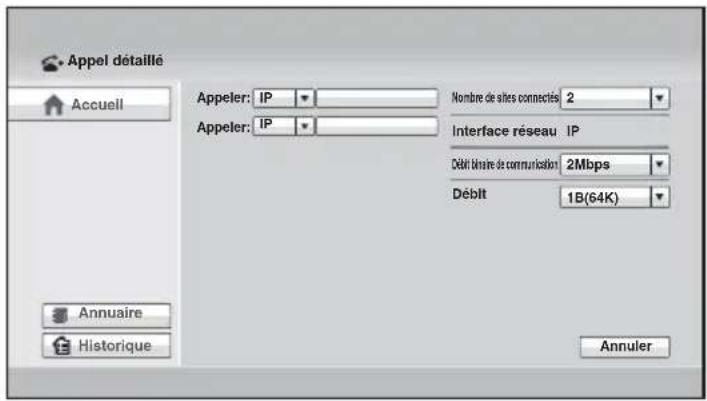

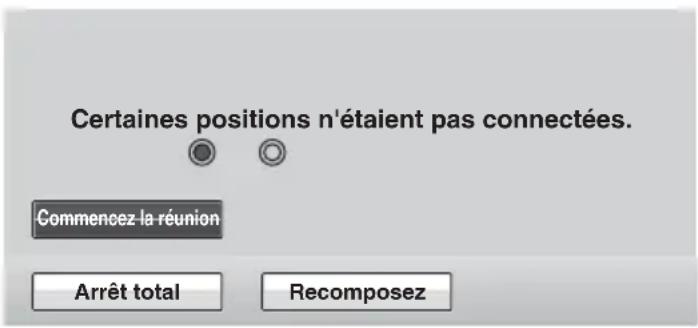

Appel des correspondants 185

Réception de l'appel d'un correspondant .... 189

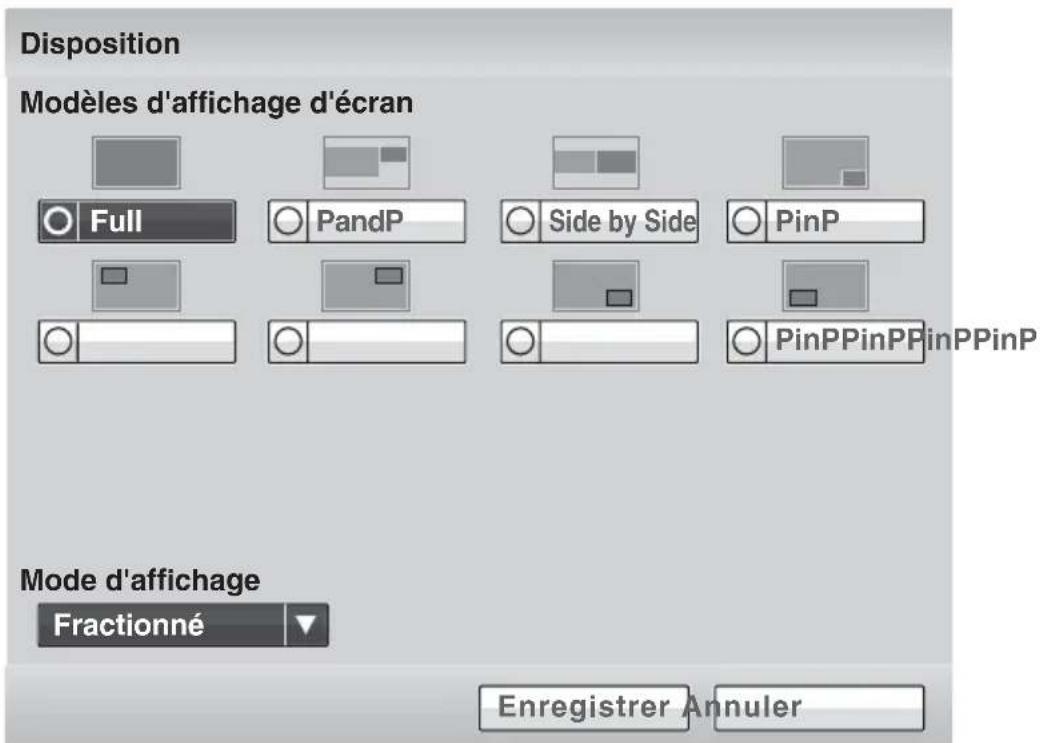

Utilisation de la commande d'affichage 190

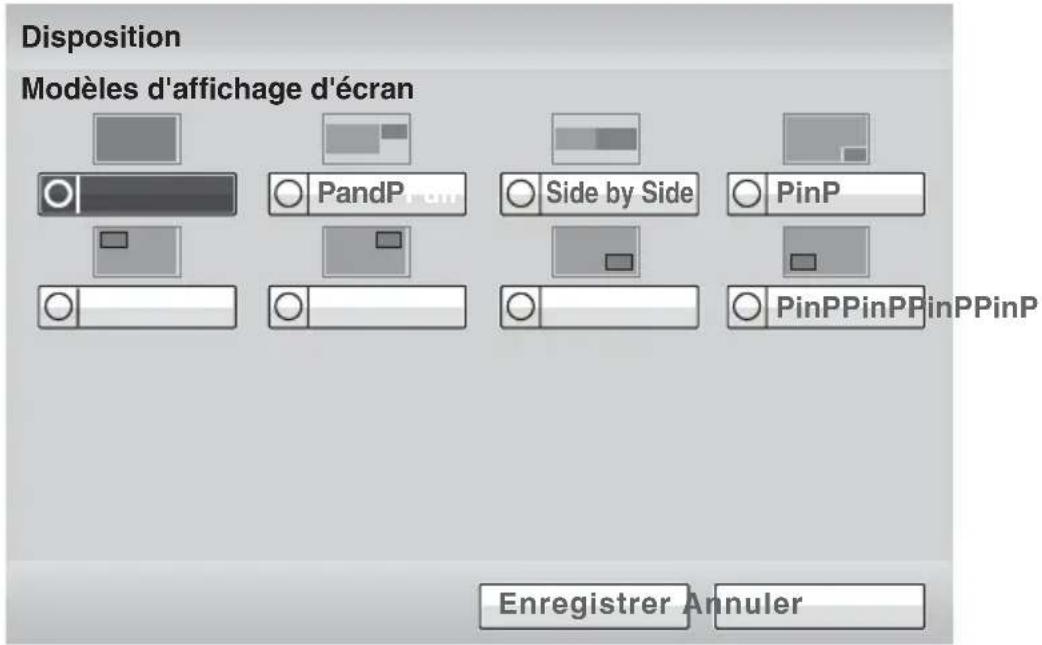

Mode d'affichage 190

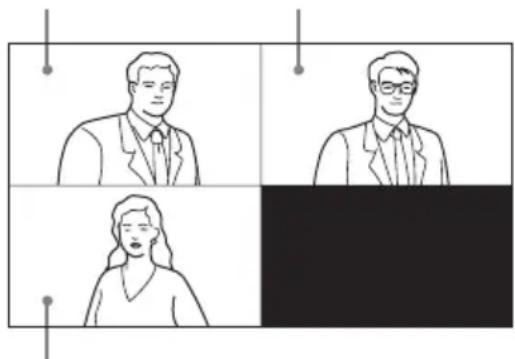

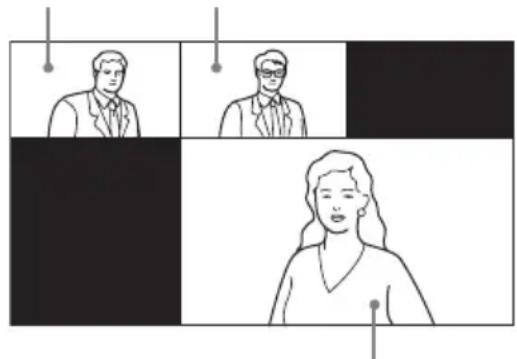

Modes de diffusion et fenêtres affichées .... 192

Changement du mode de diffusion 194

Réception de la diffusion demandée par un autre terminal .... 195

Fin de la connexion multipoint 196

Remarques sur les terminaux secondaires .... 197

Attributes multipoint 198

Chapitre 7 : Fonction d'écran d'ordinateur

Fonction d'écran d'ordinateur 201

Raccordement de l'ordinateur ...... 201

Affichage de l'image de l'ordinateur 201

Transmission de l'audio de l'ordinateur 202

Basculement entre les images de la vidéoconférence et de l'ordinateur ...... 203

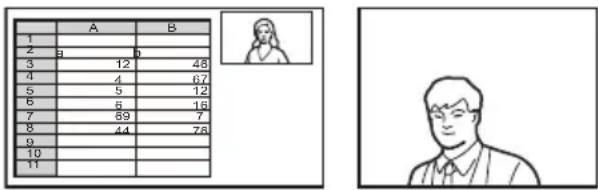

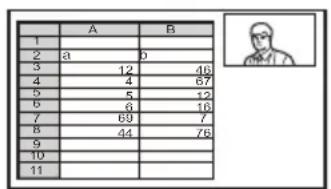

Affichage de deux images 203

Basculement automatique à partir de l'image de l'ordinateur ...... 203

Démarrage d'une vidéoconférence pendant l'affichage de l'image de l'ordinateur .... 204

Appel d'un correspondant pendant l'affichage de l'image de l'ordinateur ... 204

Réception d'un appel pendant l'affichage de l'image de l'ordinateur ou de deux images 204

Réglage de la qualité d'image de l'écran 205

Menu Image 206

Menu Écran 206

Menu Réglage 207

Menu Informations 208

Chapitre 8 : Fonction de contrôle Web

Ouverture de la page Web 210

Identification d'un utilisateur 211

Sélection d'un menu 213

Comment utiliser le menu [Home] 214

Comment utiliser le menu [Download] 215

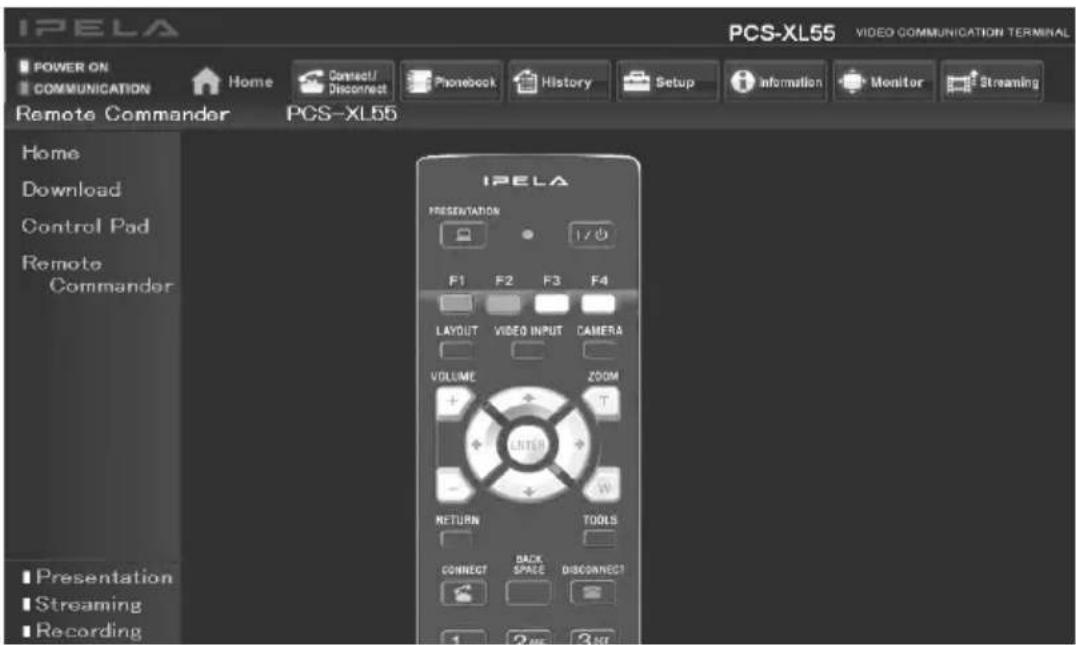

Comment utiliser le menu [Remote Commander] 216

Sélection d'un outil 217

Configuration du KIOSK Mode 218

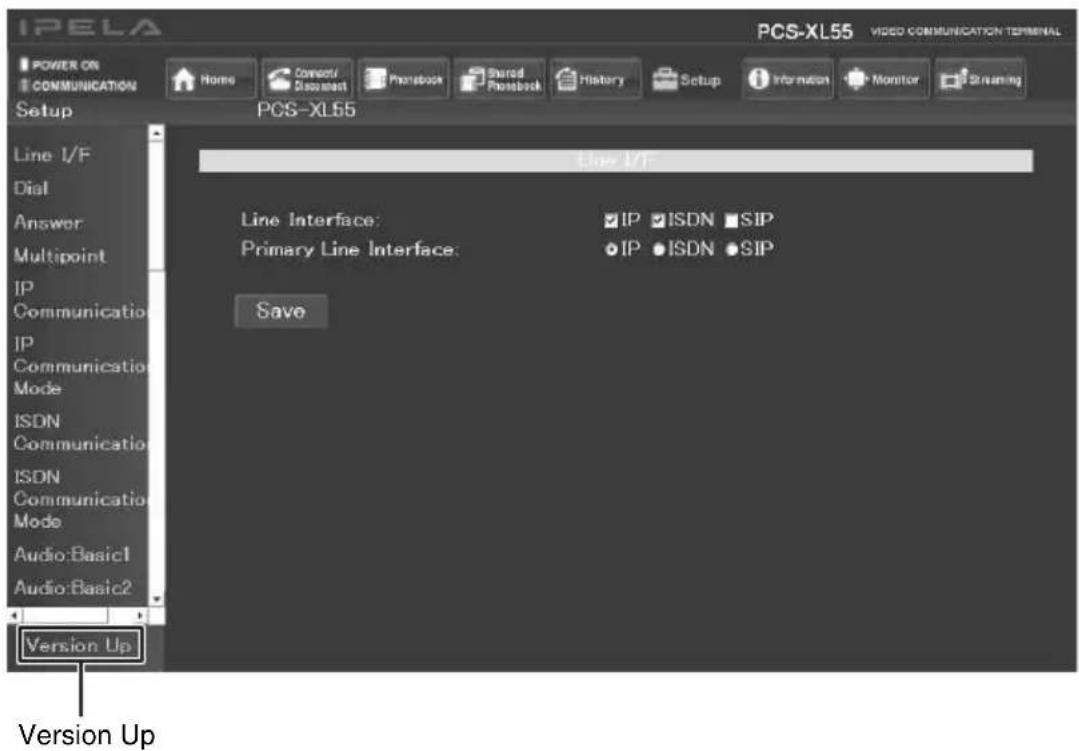

Comment utiliser la page [Version Up] 220

Comment utiliser la page [Streaming] 221

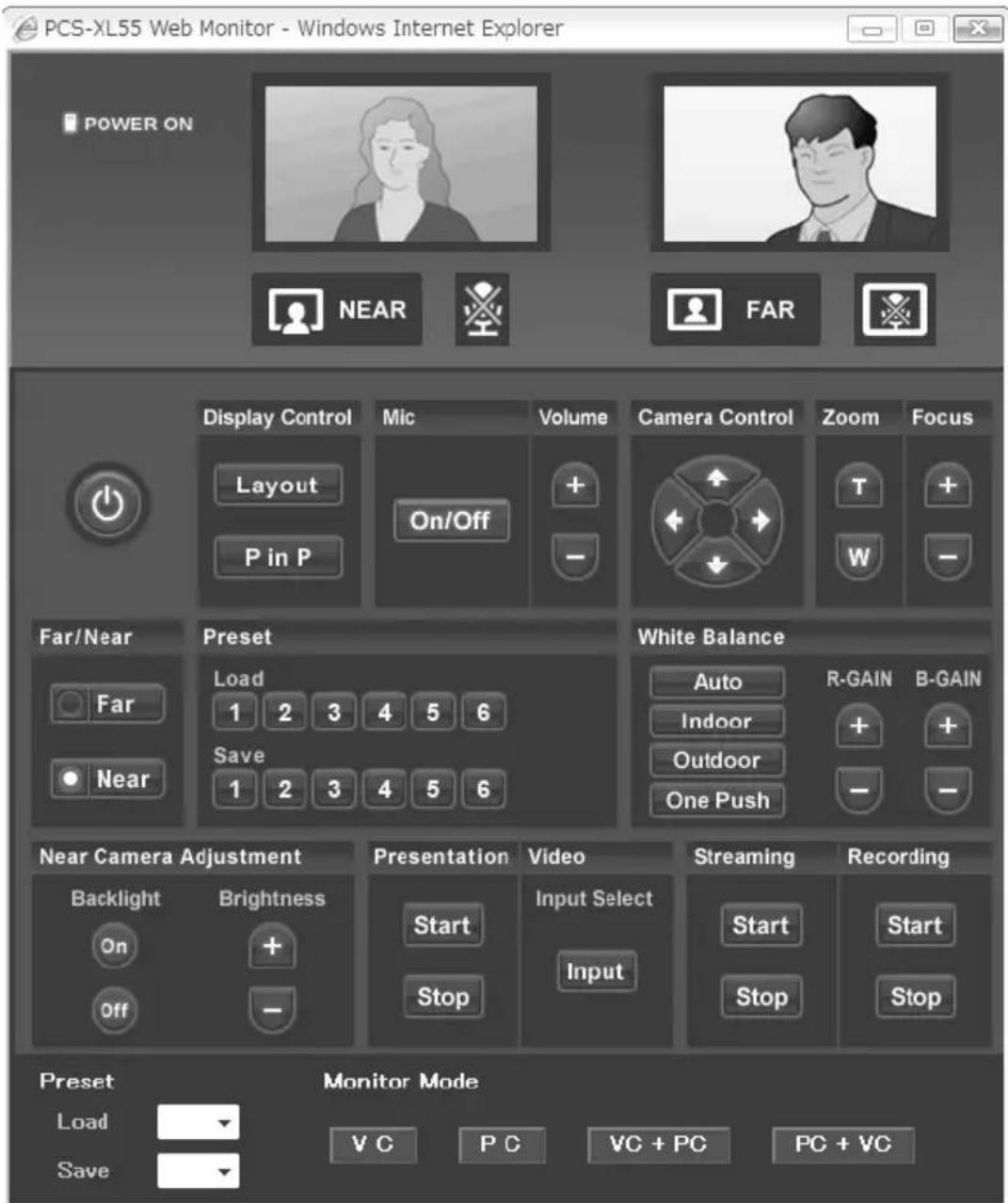

Comment utiliser la page [Monitor] 222

Annexe

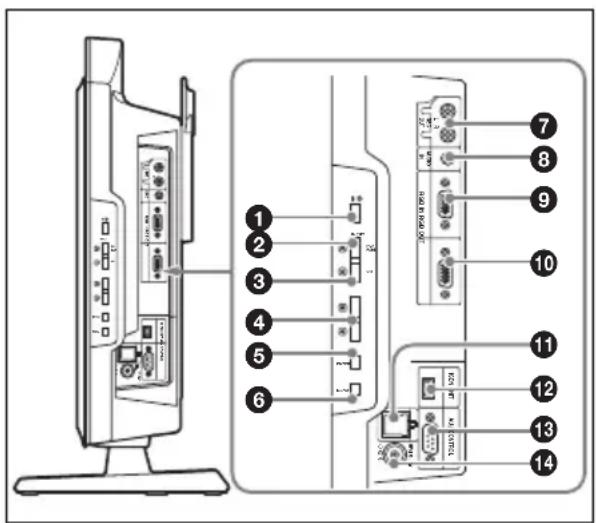

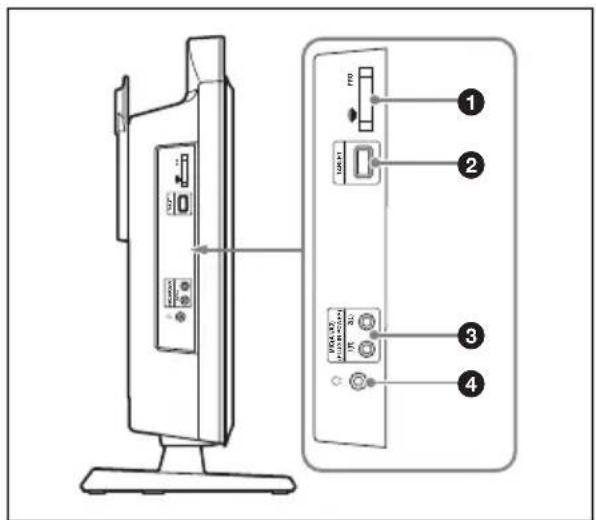

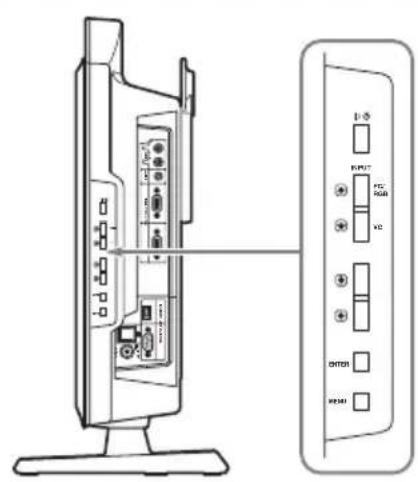

Emplacement et fonction des composants et des commandes ...... 223

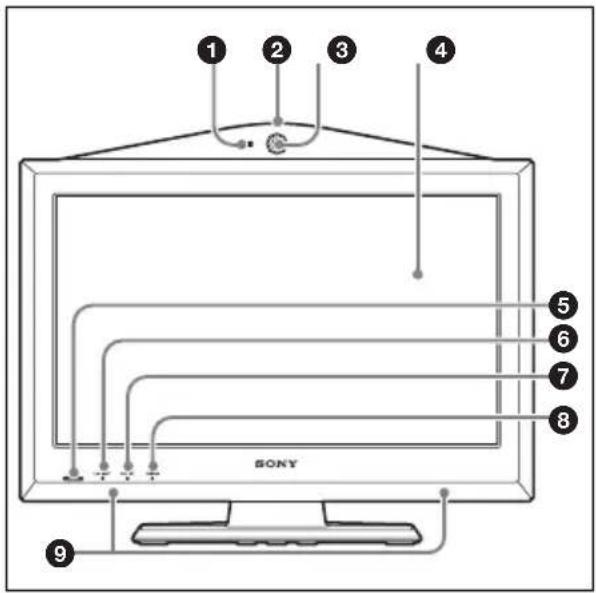

Système de communication visuel HD PCS-XL55 223

Télécommande RF PCS-RF1 (fournie) 225

Unité RNIS PCSA-B384S (en option) 227

Unité RNIS PCSA-B768S (en option) 227

Témoins 228

Messages à l'écran 231

Dépannage 234

Spécifications 238

Système de communication visuel HD PCS-XL55 238

Télécommande PCS-RF1 (fournie) 239

Adaptateur secteur VGP-AC19V54 239

Microphone PCS-A1 (en option) 239

Microphone PCSA-A3 (en option) 240

Unité RNIS PCSA-B384S (en option) 240

Unité RNIS PCSA-B768S (en option) 240

Signaux d'entrée/sortie RGB acceptables 242

Affectation des broches 244

Affectation des broches sur les connecteurs de carte en option 245

Taille de l'écran pendant l'affichage de deux images 246

Commandes de basculement d'affichage 247

Commandes de dispositions pendant l'affichage de l'image de la vidéoconférence 247

Commandes de dispositions entre les affichages de l'image de la vidéoconférence et de l'image de l'ordinateur .... 250

Exemples de commandes de dispositions 250

Liste des numéros de port utilisés sur le PCS-XL55 252

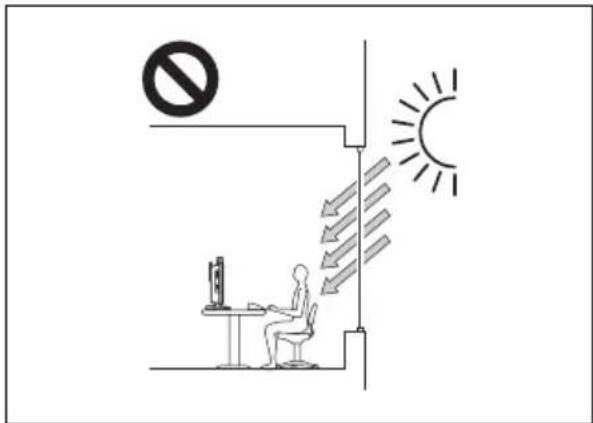

Aménagement de salle de vidéoconférence 254

Support « Memory Stick » 255

Phénomènes spécifiques aux capteurs d'images CMOS 256

Glossaire 257

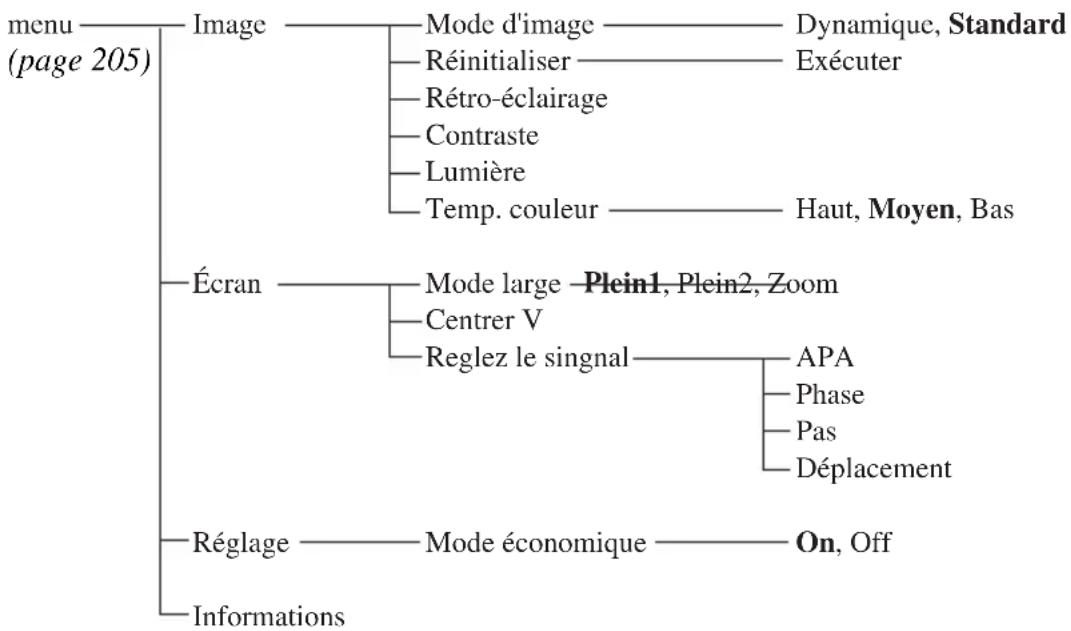

Configuration du menu 260

Chapitre 1 : Installation et préparation

Présentation du guide

Les différents chapitres abordent les points suivants ; lisez les chapitres relatifs au type de communication que vous utilisez.

Chapitre 1 : Installation et préparation

Ce chapitre vous explique comment configurer le système et fournit les informations nécessaires pour utiliser le système de communication visuel HD pour la première fois. Il explique comment installer et connecter le système de communication, mettre le système sous et hors tension et accéder aux menus de base.

Chapitre 2 : Enregistrement et configuration pour l'administrateur système

Ce chapitre explique comment enregistrer et configurer tous les éléments nécessaires pour les administrateurs système à l'aide des menus sur écran.

Chapitre 3 : Connexion de base

Ce chapitre décrit les opérations et les réglages de base nécessaires pour se connecter à un correspondant. Vous apprendrez à établir une connexion et à y mettre fin. Il est recommandé à tous les participants à une communication de lire ce chapitre.

Chapitre 4 : Connexion avec l'équipement en option

Ce chapitre explique les méthodes de communication avancée faisant appel à l'équipement en option et à différentes

fonctions comme l'affichage instantané, l'enregistrement, la présentation et l'annotation.

Chapitre 5 : Connexion cryptée

Ce chapitre explique comment se connecter à un correspondant en utilisant des données audio et vidéo cryptées et les données cryptées d'un ordinateur.

Chapitre 6 : Connexion multipoint

Ce chapitre explique comment connecter votre système à plusieurs sites.

Chapitre 7 : Fonction d'écran d'ordinateur

Ce chapitre décrit la façon d'utiliser le système en tant qu'écran d'ordinateur.

Chapitre 8 : Fonction de contrôle Web

Ce chapitre vous montre comment contrôler ou configurer le système de communication visuel par l'intermédiaire d'un navigateur Web.

Annexe

L'annexe contient la description des commandes et des connecteurs situés sur les composants du système de communication visuel HD, la liste de dépannage, les spécifications et un glossaire.

Caractéristiques

Le système de communication visuel HD PCS-XL55 est un système de communication qui permet de communiquer de manière directe avec un correspondant en envoyant et recevant des images et du son via des connexions LAN (réseau local) ou RNIS (réseau numérique à intégration de services).

Système de communication visuel HD intégré portable

Ce système de communication intègre un écran large de 21,6 pouces, une caméra équipée d'un zoom numérique, un codec, un microphone et des haut-parleurs dans un système de communication visuel portable tout-en-un.

Conformité avec la norme internationale ITU-T

Le système de communication est conforme aux normes ITU-T définies par le WTSC en vue de faciliter la communication avec les correspondants à l'étranger.

ITU: International Telecommunication Union (Union internationale des télécommunications)

WTSC: World Telecommunications Standardization Committee (Commission mondiale de normalisation des télécommunications)

Transmission et réception d'images haute définition activées

Le système de communication prend en charge les profils Baseline et High du format de compression vidéo haute définition H.264, permettant la transmission et la réception de signaux vidéo entrelacés avec un niveau de résolution élevé de 1920 × 1080 ou 1280 × 720 à raison de 60 images par seconde au maximum.

Transmission et réception d'une large gamme de sons stéréo

Le format de compression audio du système de communication supporte le son stéréo MPEG4 AAC (codage audio avancé) et le son monaural 22 kHz, permettant ainsi la transmission et la réception de sons de haute qualité. L'annulateur d'écho intégré supporte jusqu'à 16 kHz.

Prise en charge de la communication de données

Le système de communication prend en charge la transmission de données de sortie depuis un ordinateur.

Vitesses de transmission élevées et images de haute qualité

Le système de communication accepte un débit binaire de communication LAN jusqu'à 4 Mbps. Il permet aussi de connecter jusqu'à trois lignes RNIS et d'utiliser 6 canaux B avec l'unité RNIS PCSA-B384S en option, et de connecter jusqu'à six lignes RNIS et d'utiliser 12 canaux B avec l'unité RNIS PCSA-B768S en option.

Possibilité de sélectionner une gamme étendue de formats de compression audio/vidéo

Le système de communication supporte les formats de compression vidéo H.264, H.263+, H.261 et MPEG4 ^ . Il supporte également les formats de compression audio MPEG4 AAC ^* , G.722, G.728, et G.711.

* Prend en charge MPEG4 uniquement pour une connexion SIP.
** Prend en charge MPEG4 AAC uniquement pour une connexion IP et RNIS.

Fonction Annotation

La fonction Annotation vous permet de dessiner des lettres ou des grapiques à l'écran ou de désigner un point à l'aide d'un pointeur au cours de la communication en utilisant la tablette à stylet en option.

Adoption d'une télécommande RF (à fréquence radio)

La télécommande fournie commande le système de communication en utilisant la fréquence radio de 2,4 GHz. La télécommande peut être appariée au système afin d'éviter les interférences avec les autres systèmes et caméras.

Clavier à l'écran

Le clavier affiché sur l'écran du moniteur vous permet de saisir un nombre, une adresse, etc. sans détacher le regard de votre écran.

Fonction QoS (Quality of Service) pour l'optimisation de la bande passante et le trafic de paquets sur le réseau

Le système de communication intègre les fonctions « Demande de renvoi de paquet(ARQ) », « Commande de débit adaptative » et « Correction d'erreurs sans voie de retour ». En fonction de l'état du réseau, ces fonctions sont utilisées en hybride pour garantir des communications constantes et de haute qualité.

Taille compacte

Le format compact du système de communication permet une installation versatile.

Fente Memory Stick

Le système de communication est équipé d'une fente Memory Stick qui permet d'enregistrer des images fixes, de créer l'Annuaire personnel et de mémoriser les réglages personnalisés dans un « Memory Stick ».

Enregistrement audio et vidéo

Les images vidéo et les sons peuvent être enregistrés sur un « Memory Stick » puis visionnés et écoutés sur un ordinateur après la communication.

Affichage instantané

Vous pouvez diffuser en instantané les images vidéo ainsi que le son. Cela permet aux personnes qui ne peuvent assister à la communication d'en suivre le déroulement sur le Web avec un ordinateur. Vous pouvez également choisir de diffuser des images vidéo avec du son ou du son uniquement.

Prise en charge d'une connexion utilisant le protocole SIP

Le système de communication permet de se connecter avec un correspondant à l'aide d'un téléphone IP, etc. utilisant le protocole SIP (protocole d'ouverture de session).

Prise en charge de la connexion cryptée

Le système vous permet d'établir une connexion strictement confidentielle en utilisant le cryptage standard, conforme aux normes H.233, H.234 et H.235 de recommandation ITU-T.

Prise en charge de la connexion multipoint

Le système de communication permet la connexion entre plusieurs points via une ligne LAN et/ou RNIS.

Fonction d'écran d'ordinateur

Le moniteur du système de communication peut être utilisé comme écran d'ordinateur. Lorsque vous utilisez le système comme écran d'ordinateur, l'affichage changera automatiquement et vous informera lorsqu'un appel est reçu d'un site distant.

Prise en charge du mode KIOSK

Vous pouvez simplifier les opérations et passer des appels en une seule opération grâce à la composition à une touche.

Composants du système

Le système de communication visuel HD PCS-XL55 est constitué des composants système nécessaires pour une communication de base et d'équipements en option pour une communication avancée.

Composants du système de base

Contenu du pack PCS-XL55

Unité Description
Système de communication visuel HD PCS-XL55	Comprend la caméra, le moniteur, le codec vidéo, le codec audio, l’annulateur d’écho, les interfaces réseau et le contrôleur système.
Télécommande PCS-RF1 Utilisée pour commander le système de communication visuel HD. Avant d’utiliser la télécommande, il est nécessaire de l’apparier avec le système de communication.
Adaptateur secteur VGP-AC19V54	Assure l’alimentation électrique du système de communication.

Équipement en option spécialement conçu pour être utilisé avec le système de communication

Les périphériques en option suivants vous permettent d'améliorer vos vidéoconférences.

Unité Description
Unité RNIS PCSA-B384S Permet de connecter une ligne RNIS. Possibilité d’utiliser jusqu’à trois lignes RNIS et jusqu’à 6 canaux B.
Unité RNIS PCSA-B768S Permet de connecter une ligne RNIS. Possibilité d’utiliser jusqu’à six lignes RNIS et jusqu’à 12 canaux B.
Microphone PCS-A1 Microphone	one omnidirectionnel (capable de capter le son dans toutes les directions) permettant aux participants de parler à partir de n’importe quelle position. Il est recommandé de l’utiliser dans un environnement calme.

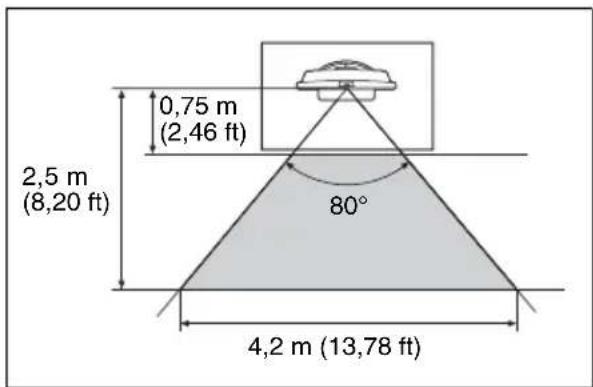

Microphone PCSA-A3 Microphone	hone unidirectionnel. Recommandé pour capter la voix d’une personne orientée vers le microphone.

Configuration du système

Le système de communication visuel HD PCS-XL55 comporte différentes fonctionnalités de configuration système utilisant les composants de base et l'équipement facultatif. Cette section décrit les fonctionnalités et l'équipement nécessaire pour certains exemples de configuration classiques.

Configuration système via un réseau LAN

Cela vous permet de :

• Établir une communication visuelle HD point à point sur le réseau LAN.
• Capter le son en stéréo en utilisant deux microphones raccordés au système.

Configuration système

Configuration système via un réseau RNIS

Pour utiliser l'unité RNIS PCSA-B384S ou PCSA-B768S spécialement conçue pour être utilisée avec ce système, une connexion RNIS est nécessaire.

Cela vous permet de :

• Établir une communication visuelle HD point à point sur le réseau RNIS.
• Capter le son en stéréo en utilisant deux microphones raccordés au système.
• Tenir une communication visuelle HD avec des hauts débits et une qualité d'image maximale en connectant jusqu'à trois lignes RNIS (avec l'unité PCSA-B384S) ou six lignes RNIS (avec l'unité PCSA-B768S).

Configuration système
    note1["①Système de communication visuel HD PCS-XL55<br>②Télécommande PCS-RF1<br>③Unité RNIS PCSA-B384S ou PCSA-B768S (non fournie)"]
    note2["Ce schéma représente une configuration de système à l'aide de l'unité RNIS PCSA-B768S."]

À propos du nombre de lignes RNIS et de canaux B (support)

Vous pouvez connecter jusqu'à trois lignes RNIS (6 canaux B) avec l'unité RNIS PCSA-B384S ou jusqu'à six lignes RNIS (12 canaux B) avec l'unité RNIS PCSA-B768S à un système de communication. Plus vous utilisez de canaux pour une communication simple, plus rapide est la vitesse et meilleure est l'image obtenue dans vos communications réseau.

Remarque

Pour la connexion à l'unité RNIS, utilisez les ports en ordre croissant.

Oui : 1, 2, 3...

Non: 1, 6, 5...

Configuration système via un réseau SIP

Cela vous permet de :

• Établir une communication visuelle HD avec un téléphone IP, etc. utilisant le protocole SIP.
• Capter le son en stéréo en utilisant deux microphones raccordés au système.

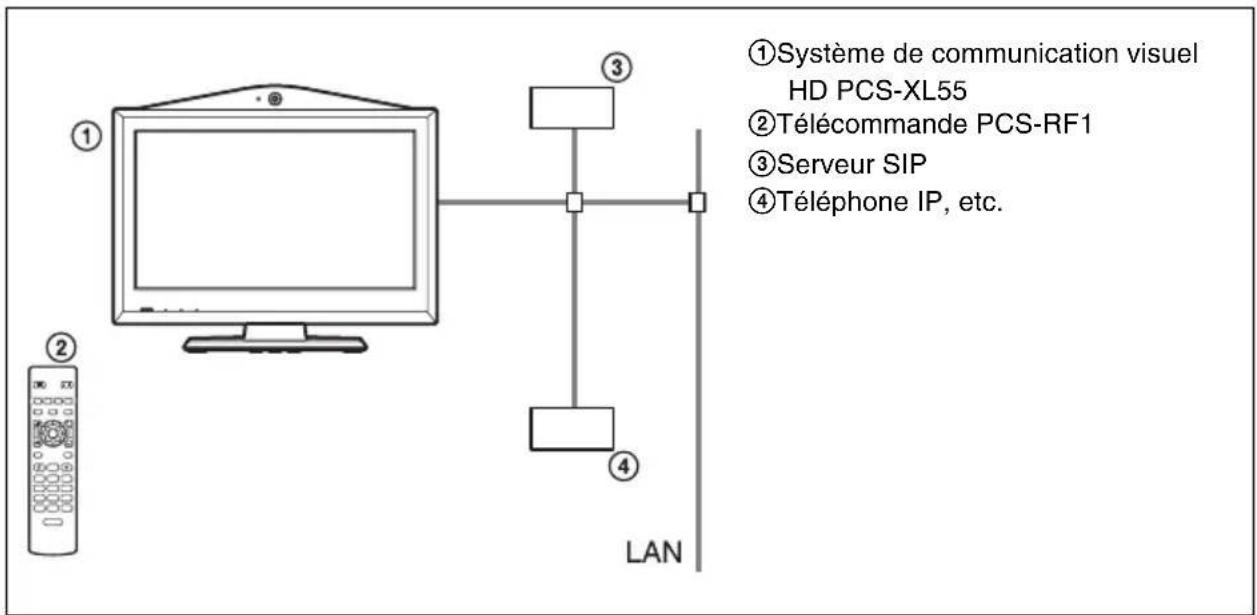

Configuration système

Configuration système via un réseau LAN pour une Connexion Multipoint

Cela vous permet de :

Disposer d'une communication visuelle HD multipoint parmi 3 sites au maximum sur le réseau LAN.

Configuration système

Configuration système via un réseau RNIS pour une Connexion Multipoint

Pour activer la connexion RNIS, vous devez connecter l'unité RNIS PCSA-B384S ou PCSA-B768S en option spécialement conçue pour être utilisée avec ce système.

Cela vous permet de :

Disposer d'une communication visuelle HD multipoint parmi 3 sites au maximum sur le réseau RNIS.

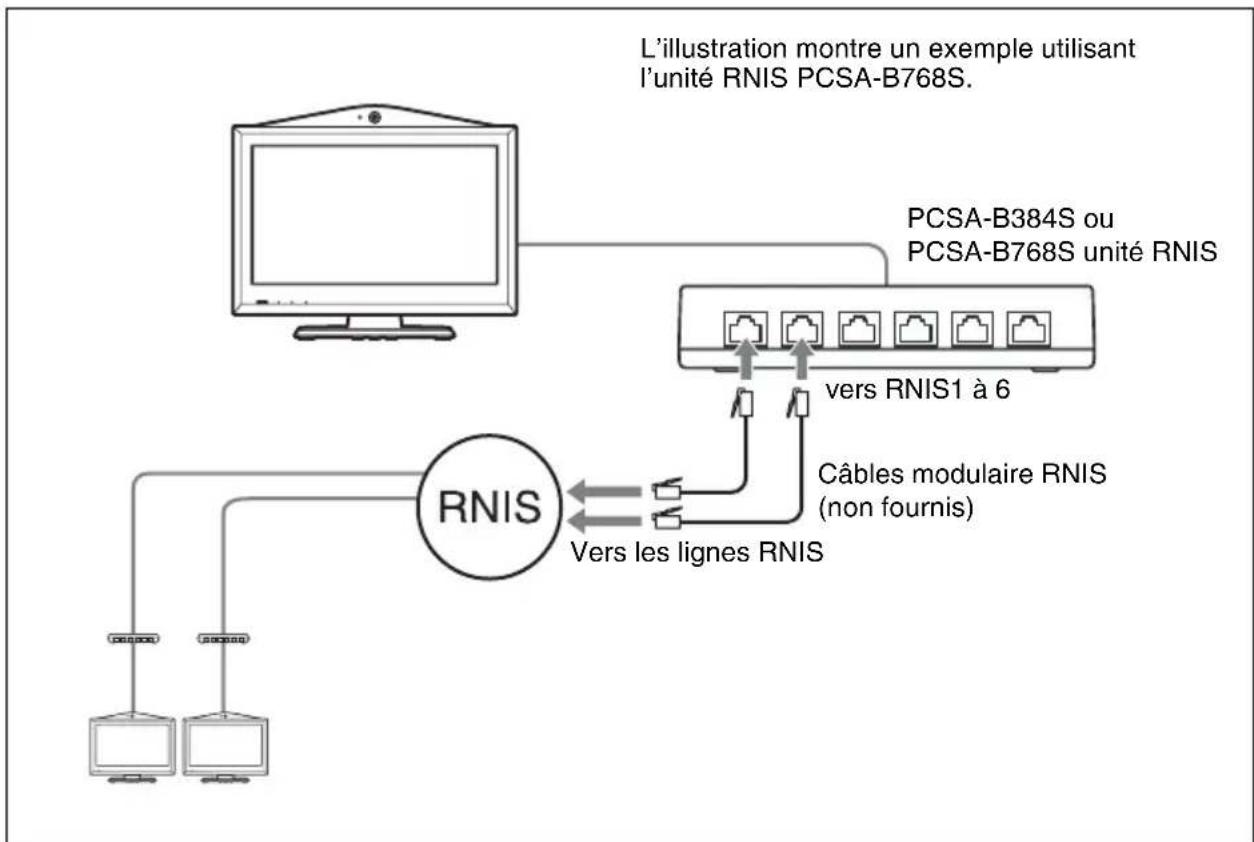

Configuration système

Ce schéma représente une configuration de système à l'aide de l'unité RNIS PCSA-B768S.

①Système de communication visuel HD PCS-XL55
②Télécommande PCS-RF1
③Unité RNIS PCSA-B384S (non fournie) ou PCSA-B768S (non fournie)

Configuration système via un réseau LAN ou RNIS pour une Connexion Multipoint

Vous pouvez connecter jusqu'à 3 sites via une combinaison de lignes LAN et RNIS.

Cela vous permet de :

Disposer d'une communication visuelle HD multipoint parmi 3 sites au maximum sur le réseau LAN.

Configuration système

Ce schéma représente une configuration de système à l'aide de l'unité RNIS PCSA-B768S.

①Système de communication visuel HD PCS-XL55
②Télécommande PCS-RF1
③Unité RNIS PCSA-B384S (non fournie) ou PCSA-B768S (non fournie)

Connexions système

Cette section décrit les connexions système types.

Remarques

- Mettez tous les appareils hors tension avant d'établir quelque connexion que ce soit.

- Ne branchez/débranchez pas le câble d'interface ou la tablette à stylet lorsque l'appareil est sous tension. Vous risquez d'endommager le système de communication ou l'unité RNIS.

- Pour des raisons de sécurité, veillez à ne pas raccorder le connecteur 100BASE-TX/10BASE-T à un réseau susceptible d'envoyer une tension excessive via ce connecteur 100BASE-TX/10BASE-T.

- Lorsqu'il est utilisé pour la première fois avec l'unité RNIS, le système de communication peut automatiquement mettre à jour le logiciel de l'équipement raccordé. Mettez à jour le logiciel en fonction du message affiché sur l'écran du moniteur. Veillez à ne pas mettre le système de communication hors tension ni à débrancher le câble de connexion pendant la mise à jour. Sinon, cela peut provoquer un mauvais fonctionnement du système.

Remarque

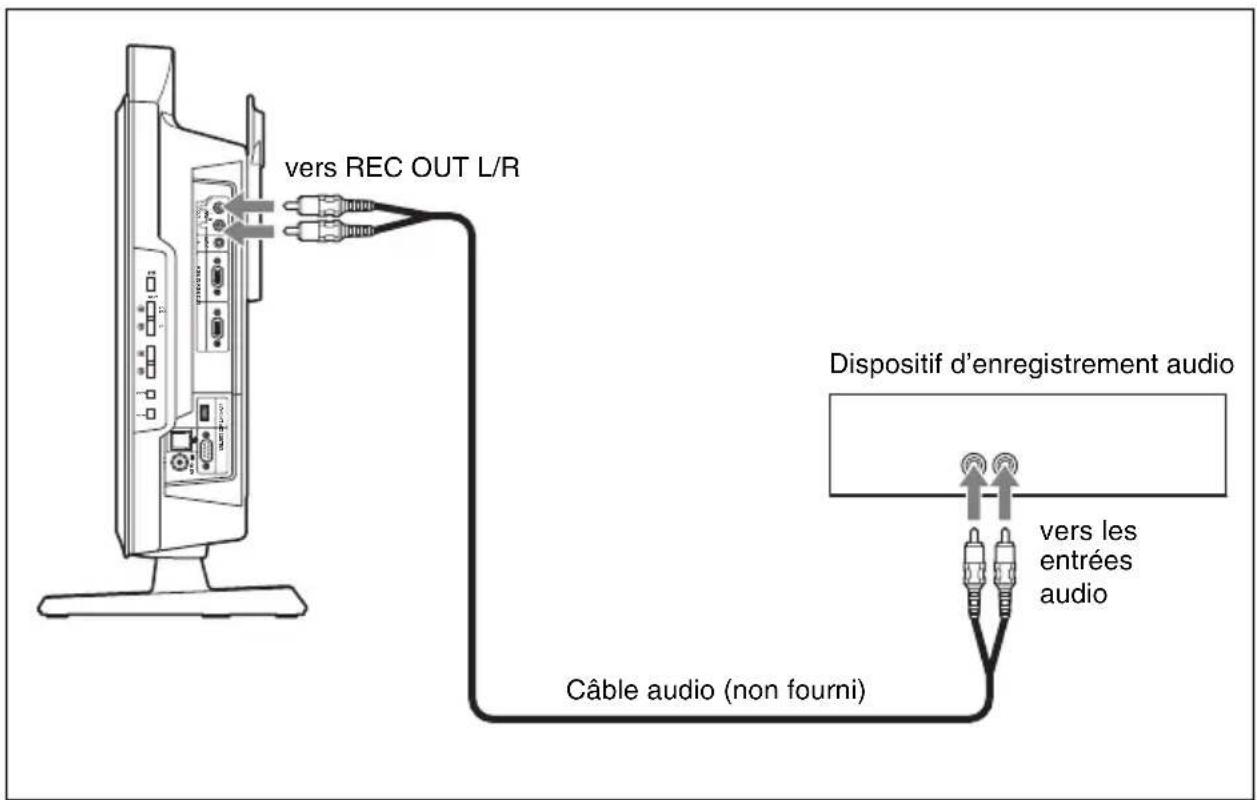

La prise REC OUT est utilisée pour effectuer un enregistrement audio d'une communication. Elle n'est pas utilisée lors d'une communication normale.

Remarque

La prise REC OUT est utilisée pour effectuer un enregistrement audio d'une communication. Elle n'est pas utilisée lors de conférences normales.

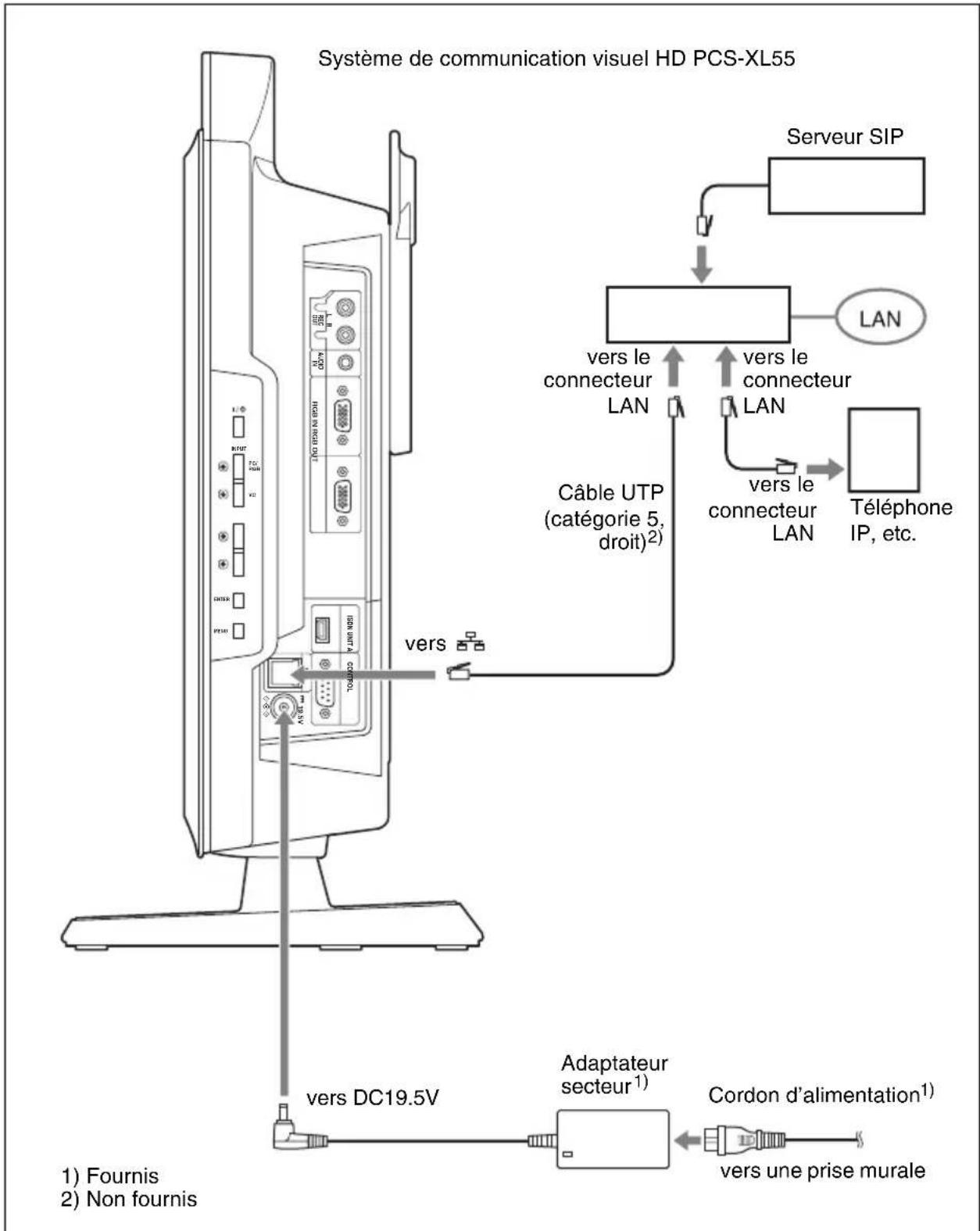

Remarque

La prise REC OUT est utilisée pour effectuer un enregistrement audio d'une communication. Elle n'est pas utilisée lors d'une communication normale.

Préparation du système

Insertion des piles dans la télécommande

La plupart des opérations effectuées avec le système de communication visuel HD peuvent être commandées à l'aide de la télécommande fournie.

1 Retirez le couvercle du compartiment à piles.

2 Insérez deux piles AA (R6) (fournies) en plaçant les polarités + et - correctement à l'intérieur du compartiment à piles.

3 Remettez le couvercle en place.

Remarque

Lorsque vous installez les piles, introduisez d'abord le côté ⬤. Si vous forcez en introduisant le côté ⚠ d'abord, vous risquez d'endommager le film isolant qui recouvre les piles et de créer un court-circuit.

Autonomie des piles

Lorsque les piles sont déchargées, le témoin DEL ne s'allume pas si vous appuyez sur l'une des touches et la télécommande ne fonctionne pas correctement. Remplacez les deux piles par des neuves.

Remarques sur les piles

Pour éviter tout dommage résultant d'une fuite des piles ou de la corrosion, veuillez vous conformer aux consignes suivantes :

• Introduisez les piles dans le bon sens.
• Ne mélangez pas des piles usagées et neuves ni des piles de différents types.

• Ne tentez pas de recharger les piles.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles.

• Si les piles fuient, nettoyez le compartiment à piles et remplacez toutes les piles.

Appariement de la télécommande

La télécommande fournie commande le système de communication visuel HD en utilisant la fréquence radio de 2,4 GHz. La télécommande et le système de communication sont appariés pour éviter toute interférence des autres télécommandes et systèmes.

L'appariement entre la télécommande et le système de communication est programmé en usine.

Remarque

Lors de la procédure d'appariement, veillez à mettre hors tension tous les systèmes de communication HD situés à proximité qui ne font pas l'objet d'un appariement. Si plusieurs périphériques sont sous tension, la télécommande risque d'être appariée à un autre périphérique que celui concerné.

Pour apparier à nouveau le système de communication avec la télécommande

1 Appuyez sur l'interrupteur d'alimentation I/© du système de communication pour le mettre sous tension.

Le témoin I/⏻ (alimentation) du système de communication clignote. « Démarrage » s'affiche en bas à droite du moniteur, puis le logo IPELA s'affiche.

Lorsque le système a terminé le démarrage, le témoin reste constamment allumé en vert.

2 Dans les trois minutes suivant la mise sous tension, rapprochez la télécommande du système de communication, et appuyez simultanément sur les touches RETURN et TOOLS.

Le témoin DEL clignote rapidement.

3 Appuyez sur la touche ENTER de la télécommande.

Si le témoin DEL clignote plus lentement, l'appariement entre les appareils a réussi.

Lorsque l'appariement a échoué

Le témoin DEL de la télécommande continue de clignoter rapidement. Dans ce cas, appuyez à nouveau sur la touche ENTER de la télécommande.

Pour annuler l'appariement

Appuyez sur l'interrupteur d'alimentation I/© du système de communication.

Remarques

• Si le témoin DEL ne clignote pas, même lorsque vous appuyez sur l'une des touches de la télécommande, il se peut alors que les piles soient déchargées. Remplacez les deux piles par des neuves.
• Une fois l'appariement effectué entre les deux appareils, il ne sera pas supprimé, même en cas de remplacement des piles.
• La portée de la télécommande est de 10 m (32,8 ft). Selon les circonstances, la portée de la télécommande peut être supérieure.

Mise sous et hors tension du système

Cette section décrit comment mettre le système de communication sous et hors tension.

Ouverture du cache d'objectif

Le système est équipé d'un cache d'objectif servant à cacher la caméra. Avant de commencer une vidéoconférence, ouvrez le cache en faisant glisser vers la droite sa manette située au-dessus du système. Si le cache d'objectif est fermé, l'image sur le site local n'est pas visible sur le site distant.

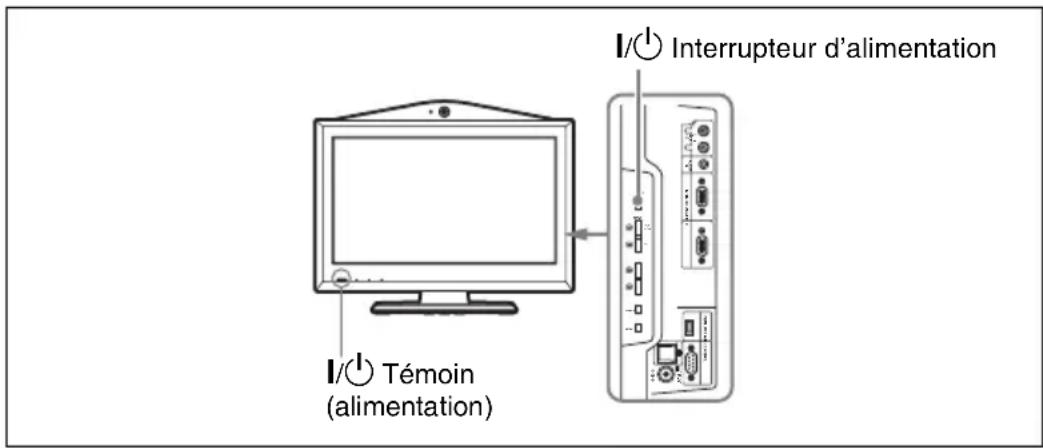

Mise sous tension

1 Mettez sous tension les équipements externes qui vont être utilisés.
2 Appuyez sur l'interrupteur d'alimentation I/© du système de communication pour le mettre sous tension.

Le témoin I/⏻ (alimentation) du système de communication clignote. « Démarrage » s'affiche en bas à droite du moniteur, puis le logo IPELA s'affiche.

Lorsque le système a terminé le démarrage, le témoin reste constamment allumé en vert.

Le menu Accueil s'affiche sur l'écran du moniteur et l'image prise par la caméra locale apparaît aussi dans le menu Accueil.

Menu Accueil

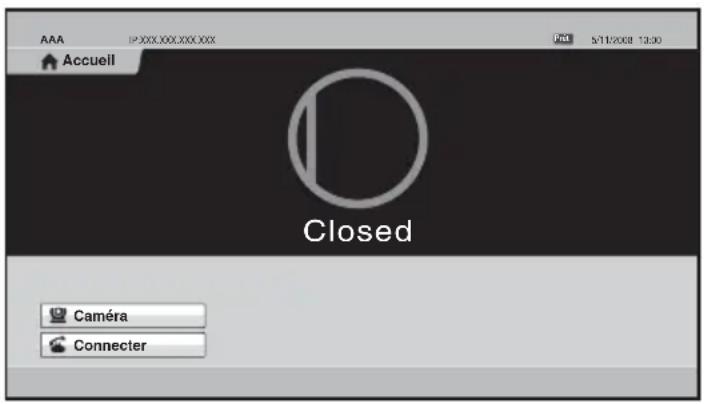

Lorsque le cache d'objectif est fermé, le menu Accueil s'affiche de la façon suivante.

Lorsque la caméra est hors tension, le menu Accueil s'affiche de la façon suivante.

Remarques

• Si une conférence est menée alors que le cache d'objectif est fermé, le correspondant ne verra qu'un écran noir.
• S'il n'y a aucune communication et si aucune opération n'est effectuée sur la télécommande pendant 10 minutes, la caméra est mise automatiquement hors tension.
• Si des opérations sont effectuées sur la télécommande alors que la caméra est hors tension, la caméra se met sous tension.

Pour plus de détails sur le menu Accueil, reportez-vous à « Identification du menu Accueil » à la page 38.

Remarques

- Lorsque vous mettez le système de communication sous tension pour la première fois après l'installation, l'assistant de configuration apparaît à la fin de l'autodiagnostic. Configurez votre système en suivant les instructions de l'assistant.

Pour les configurations à l'aide de l'assistant, reportez-vous à « Réglage du système immédiatement après l'installation — Assistant de configuration initiale » à la page 35

- Lorsqu'il est utilisé pour la première fois avec un périphérique en option conçu spécialement pour ce système (comme l'unité RNIS), le système de communication peut automatiquement mettre à jour le logiciel du périphérique raccordé. Mettez à jour le logiciel en fonction du message affiché sur l'écran du moniteur. Veillez à ne pas mettre le système de communication hors tension ni à débrancher le câble de

connexion pendant la mise à jour. Sinon, cela peut provoquer un mauvais fonctionnement du système. Un mauvais fonctionnement du système peut aussi se produire lorsqu'une mise hors tension du système a été provoquée par un problème accidentel comme une coupure d'alimentation pendant la mise à jour. Si la connexion de l'unité RNIS ou des autres périphériques avec le système de communication n'est pas rétablie lorsque l'alimentation du système est revenue, veuillez consulter votre revendeur Sony.

- Vous pouvez vérifier les versions du système de communication, de l'équipement dédié en option connecté et du logiciel d'application installé en utilisant le menu Etat de la machine.

Pour plus de détails sur le menu Etat de la machine, reportez-vous à la page 85.

Mode de veille

Pour économiser de l'électricité, le système de communication passe en mode de veille si vous ne l'utilisez pas pendant une période spécifiée. Lorsque le système de communication est en mode de veille, le témoin I/© est allumé en orange.

En mode veille, vous pouvez mettre en marche le système de communication en appuyant sur une touche quelconque de la télécommande.

Lors d'un appel entrant, le mode de veille est automatiquement désactivé.

Réglage du système de communication visuel HD en mode de veille

1 Affichez le menu Accueil sur l'écran du moniteur, puis appuyez sur la touche I/© de la télécommande.

Le message « Mise hors tension ? » s'affiche sur l'écran du moniteur.

2 Appuyez sur la touche , , ou de la télécommande pour sélectionner OK, puis appuyez sur la touche ENTER.

Vous pouvez appuyer sur la touche ⏻ de la télécommande.

Le système de communication passe en mode de veille et le témoin d'alimentation I/↓ du système de communication s'allume en orange.

Pour annuler le réglage du système en mode de veille

Sélectionnez « Annuler » à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER à l'étape 2 ci-dessus.

Pour désactiver le mode de veille

Appuyez sur une touche quelconque de la télécommande.

Pour régler la durée après laquelle le système se met en mode de veille

Indiquez la durée souhaitée (de 1 à 99 minutes) avant la mise en veille en réglant le paramètre « Temps avant mise en veille » de la page Réglage de l'appareil dans le menu Configuration Autres. Si vous ne souhaitez pas utiliser le mode de veille, réglez « Mode de veille » sur « Désactivé ».

Pour les réglages, reportez-vous à « Temps avant mise en veille » et « Mode de veille » dans le menu Configuration Autres à la page 74.

Mise hors tension

1 Appuyez sur l'interrupteur d'alimentation I/© du système de communication.

Le message « Mise hors tension ? » s'affiche sur l'écran du moniteur.

2 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Mise hors tension », puis appuyez sur la touche ENTER.

Vous pouvez mettre le système hors tension en appuyant sur la touche (alimentation) ⚫ de la télécommande.

Le système est mis hors tension.

3 Mettez hors tension les autres équipements utilisés pour la communication.

Remarques

• Si vous n'avez pas l'intention d'utiliser le système pendant une période prolongée, réglez le commutateur d'alimentation du système de communication sur OFF (Arrêt). Lorsque le commutateur d'alimentation est sur OFF (Arrêt), vous ne pouvez pas recevoir d'appel distant.
• Veillez à débrancher le cordon d'alimentation après la mise hors tension complète du système.
• Si le système reste débranché pendant 10 jours ou plus, le réglage de l'horloge du système risque d'être réinitialisé. Dans ce cas, réglez à nouveau la date et l'heure dans la page Horloge du menu Configuration Autres.

Réglage du volume

1 Appuyez sur les touches VOLUME +/- de la télécommande pour régler le volume sur un niveau tel que le correspondant puisse être entendu clairement.

Connexion de microphones externes et d'écouteurs

Vous pouvez connecter un microphone externe et des écouteurs afin de les utiliser avec le système de communication.

Pour plus de détails sur l'utilisation de microphones externes et d'écouteurs, reportez-vous à « Utilisation de microphones externes et d'écouteurs » à la page 159.

Utilisation du système en tant qu'écran d'ordinateur

Lorsqu'il est connecté à un ordinateur, le système de communication peut être utilisé comme écran d'ordinateur.

Raccordez l'ordinateur au connecteur RGB IN et appuyez sur la touche PC/RGB du côté droit du système pour activer l'utilisation en tant qu'écran d'ordinateur.

Vous pouvez aussi appuyer sur la touche PC/RGB et la touche VC pour basculer entre l'affichage de la vidéoconférence, l'affichage de deux images avec l'image de la vidéoconférence comme image principale et l'affichage de deux images avec l'image de l'ordinateur comme image principale.

Pour plus de détails sur l'utilisation du système comme écran d'ordinateur, reportez-vous au « Chapitre 7 : Fonction d'écran d'ordinateur ».

Réglage du système immédiatement après l'installation — Assistant de configuration initiale

Lorsque vous mettez le système de communication sous tension pour la première fois après l'installation et à la fin de l'autodiagnostic, l'assistant de configuration apparaît sur l'écran du moniteur. Enregistrez les données du système local en suivant les instructions de l'assistant de configuration à l'aide de la télécommande.

Remarques

• Vous pouvez modifier ultérieurement les réglages effectués avec l'assistant à l'aide des menus de configuration.
• L'assistant de configuration s'affichera aussi lorsque vous installerez ultérieurement l'unité RNIS PCSA-B384S ou PCSA-B768S sur votre système Exécutez de nouveau la configuration.

Pour sélectionner la langue d'affichage

1 Utilisez la touche , , ou de la télécommande pour sélectionner l'option « Select Language » dans l'assistant de configuration puis appuyez sur la touche ENTER.

2 Utilisez la touche , , ou de la télécommande pour sélectionner la langue d'affichage des menus et messages à l'écran.

Choisissez parmi les langues suivantes : Anglais/English, Français/French, Allemand/German, Japonais/Japanese, Espagnol/Spanish, Italien/Italian, Chinois simplifié/Simplified Chinese, Portugais/Portuguese, Chinois traditionnel/Traditional Chinese, Coréen/Korean, Néerlandais/Dutch, Danois/Danish, Suédois/ Swedish, Finnois/Finnish, Polonais/Polish, Russe/Russian, Arabe/Arabic, Thaï/Thai, Turc/Turkish, Norvégien/Norwegian, Gallois/Welsh, Tchèque/Czech et Hongrois/Hungarian.

Remarque

Les affichages de menu peuvent être en anglais pour certaines langues.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Save », puis appuyez sur la touche ENTER.

L'assistant de configuration est rétabli.

Pour régler la région et l'horloge

1 Utilisez la touche , , ou de la télécommande pour sélectionner l'option « Régler la région et l'horloge » dans l'assistant de configuration puis appuyez sur la touche ENTER.

2 Réglez les options de l'horloge et de la région.

Sélectionnez la région : Sélectionnez le pays ou la région d'utilisation du système.

Sélectionnez le modèle d'affichage : Sélectionnez le mode d'affichage de l'année, du mois et du jour.

Entrez l'année, Entrez le mois, Entrez le jour, Entrez l'heure : Entrez la date et l'heure à l'aide des touches numériques de la télécommande.

Pour plus de détails sur la procédure de saisie des chiffres à l'aide de la télécommande, reportez-vous à « Saisie de caractères à l'aide de la télécommande » à la page 48.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

L'assistant de configuration est rétabli.

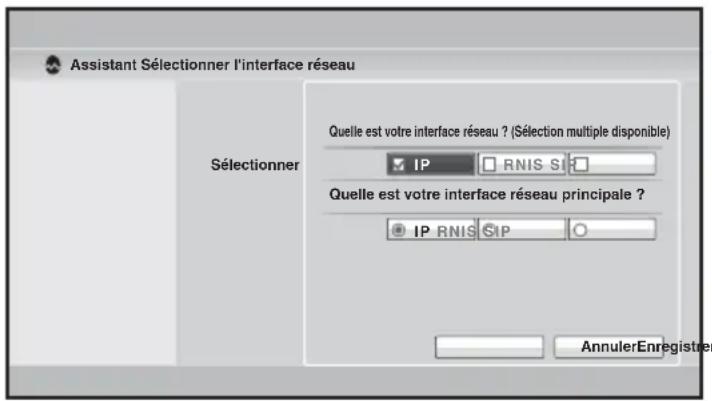

Pour sélectionner l'interface de réseau

1 Utilisez la touche , , ou de la télécommande pour sélectionner l'option « Sélectionner l'interface réseau » dans l'assistant de configuration puis appuyez sur la touche ENTER.

2 Sélectionnez l'interface de réseau à utiliser.

Quelle est votre interface réseau ? : Choisissez parmi IP, RNIS et SIP.

Quelle est votre interface réseau principale ? : Si vous sélectionnez deux interfaces ou plus avec l'option « Quelle est votre interface réseau ? », sélectionnez alors l'interface que vous utilisez le plus souvent. Choisissez parmi IP, RNIS et SIP.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

L'assistant de configuration s'affiche.

Pour configurer une connexion LAN

Sélectionnez « Configurer LAN » dans l'assistant de configuration, puis configurez une connexion LAN.

Pour configurer une ligne RNIS

Sélectionnez « Configurer RNIS » dans l'assistant de configuration, puis configurez une connexion RNIS.

Pour configurer une SIP

Sélectionnez « Configurer SIP » dans l'assistant de configuration, puis configurez une connexion SIP.

Utilisation des menus

Le système de communication visuel HD utilise les menus à l'écran pour définir les différents réglages et paramètres. Cette section explique comment régler ou définir les éléments des menus et présente brièvement les menus.

Identification du menu Accueil

Le menu Accueil s'affiche sur l'écran du moniteur lorsque le système est sous tension et n'a pas été connecté à un correspondant. Le menu Accueil affiche l'image prise par la caméra locale, le nom du système local, les date et heure actuelles et les touches pour ouvrir les menus.

Vous pouvez sélectionner les éléments affichés dans le menu Accueil à l'aide des pages Menu d'accueil1 à Menu d'accueil3 dans le menu Menu d'accueil. Les descriptions des éléments affichés dans le menu Accueil sont fournies ci-dessous à l'aide du menu par défaut et du menu avec tous les éléments affichés, Menu Accueil à titre d'exemple.

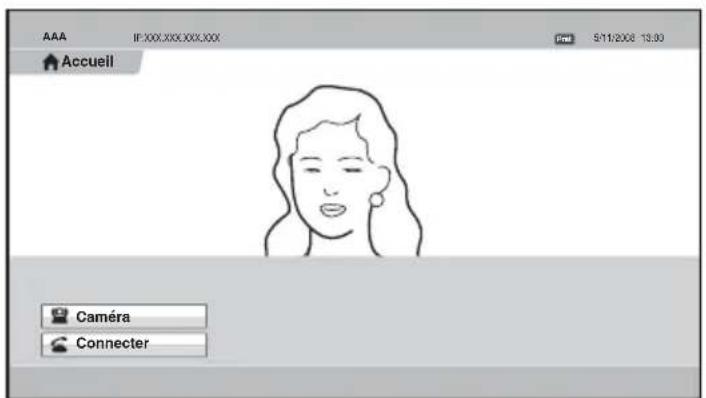

Menu Accueil (par défaut)

Menu Accueil (avec tous les éléments affichés)

①Écran d'arrière-plan

L'image prise par la caméra s'affiche.

②Nom du terminal local

Le nom du terminal local paramétré dans le menu s'affiche.

③Adresse IP du système local

L'adresse IP du système local s'affiche.

Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, l'adresse IPv6 IP est également affichée.

Remarque

La première partie de chiffres n'est pas affichée pour les adresses IPv6 IP.

En modifiant la valeur du paramètre « Affichage numéro » (page 77) en page Menu d'accueil du menu Menu d'accueil, vous pouvez afficher le nom d'utilisateur et le numéro d'utilisateur du gatekeeper, l'adresse NAT, etc. au lieu de l'adresse IP.

④Numéro de ligne RNIS

Le numéro de ligne RNIS du système local s'affiche.

⑤État du système local

L'état du terminal local s'affiche.

⑥Date et heure

Les date et heure actuelles s'affichent.

⑦Touche Caméra

Le menu Caméra s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Le menu Caméra est utilisé pour régler la luminosité de la caméra, pour effectuer les préréglages de caméra et pour déplacer la caméra sur la position prédéfinie.

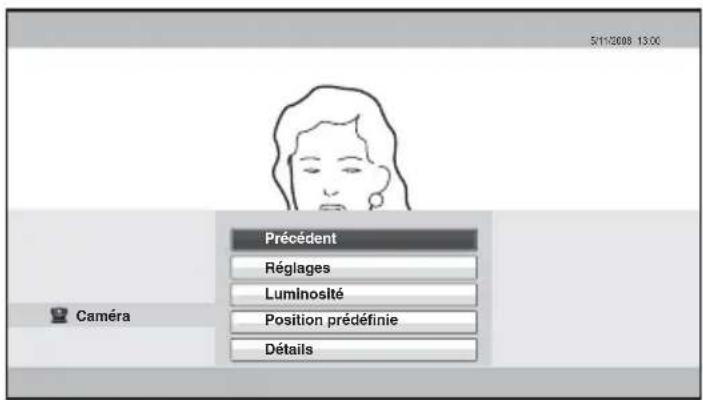

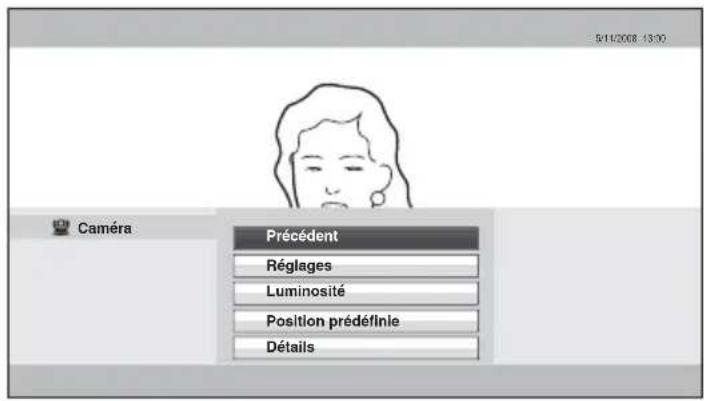

Menu Caméra

Pour plus de détails sur le menu Caméra, reportez-vous à page 129.

⑧Touche Outils

Le menu Outils s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Ce menu sert à effectuer une présentation, un affichage instantané, un enregistrement, une annotation, etc. Le menu Etat de la machine ou les menus Configuration peuvent être affichés à l'aide des boutons du menu Outils.

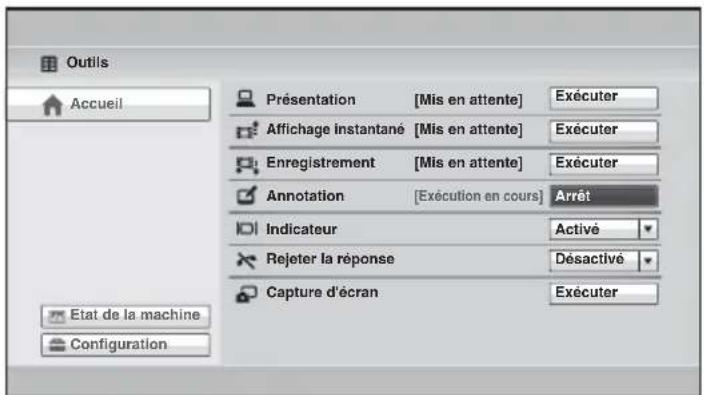

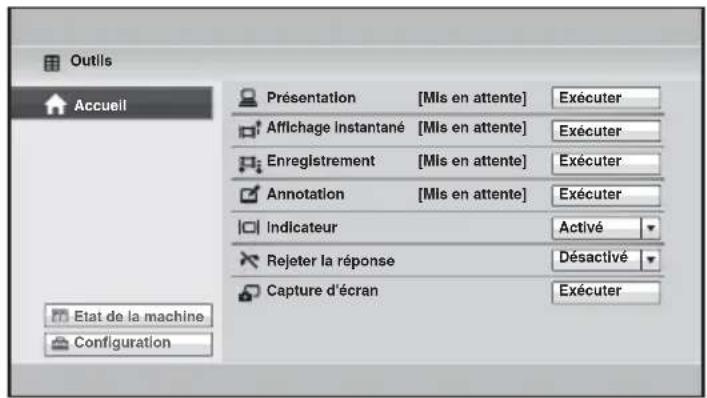

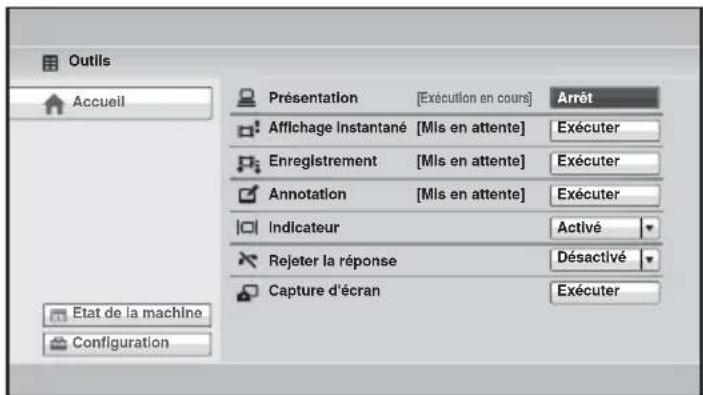

Menu Outils

Pour plus de détails sur le menu Outils, reportez-vous à page 144.

Pour plus de détails sur le menu Etat de la machine, reportez-vous à page 85.

Pour plus de détails sur le menu Configuration, reportez-vous à page 52.

⑨Touche Historique

Le menu Historique s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Ce menu est utilisé pour contrôler les historiques des appels entrants et sortants ou pour appeler un correspondant de la liste d'historique.

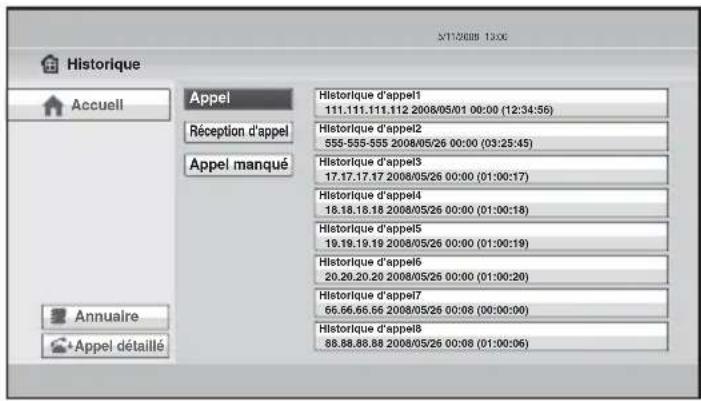

Menu Historique

Pour plus de détails sur le menu Historique, reportez-vous à page 105.

⑩Touche Annuaire

L'Annuaire s'ouvre lorsque vous sélectionnez ce bouton et appuyez sur la touche ENTER de la télécommande.

Ce menu est utilisé pour enregistrer un correspondant dans l'Annuaire ou pour appeler un correspondant enregistré dans l'Annuaire.

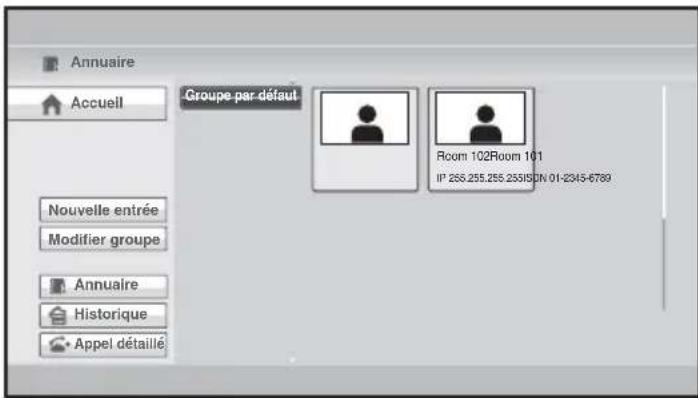

Annuaire

Pour plus de détails sur l'Annuaire, reportez-vous à la page 115.

⑪Touche Connector

Le menu Connecter s'ouvre lorsque vous sélectionnez « Connecter » dans le menu Accueil et appuyez sur la touche ENTER de la télécommande. Le menu Connecter permet d'appeler un correspondant.

Menu Connector

Pour plus de détails, reportez-vous à « Appel d'un correspondant à l'aide du menu Connecter » à la page 101.

⑫Touche Appel détaillé

Le menu Appel détaillé s'ouvre lorsque vous sélectionnez le bouton Appel détaillé et appuyez sur la touche ENTER de la télécommande.

Ce menu permet d'appeler un correspondant en spécifiant les détails des options de configuration de la numérotation.

Menu Appel détaillé

Pour plus de détails sur le menu Appel détaillé, reportez-vous à page 108.

⑬ Affichage d'instructions

Les instructions concernant le fonctionnement du menu Accueil s'affichent.

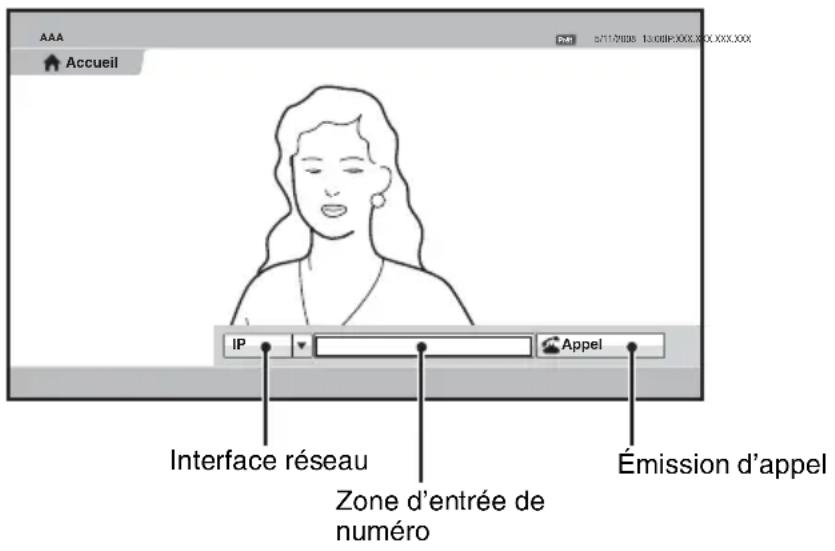

⑭Touche de sélection d'interface réseau

La sélection de cette touche permet d'ouvrir et d'afficher la liste déroulante des interfaces de réseau. Sélectionnez l'interface à utiliser puis appuyez sur la touche ENTER.

⑮Zone d'entrée de numéro

Pour appeler un correspondant non enregistré dans l'Annuaire, sélectionnez la zone et entrez l'adresse IP du correspondant, le nom de domaine, le numéro de ligne RNIS, etc.

⑯Touche Émission d'appel

Pour appeler un correspondant dont le numéro ou l'adresse a été saisi dans la zone d'entrée de numéro, sélectionnez ce bouton puis appuyez sur la touche ENTER de la télécommande.

⑰Touches de Composition à touche unique

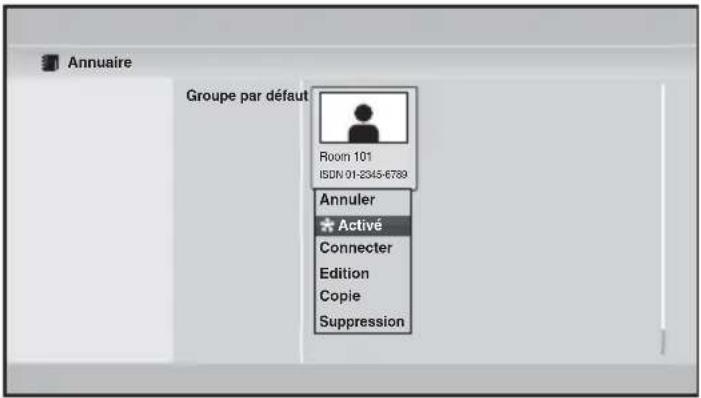

Le sous-menu s'affiche lorsque vous sélectionnez une vignette pour un correspondant que vous souhaitez appeler et que vous appuyez sur la touche ENTER de la télécommande. Le sous-menu vous permet d'appeler le correspondant.

Vous pouvez également appeler les correspondants affectés aux touches de composition à touche unique en appuyant sur les touches F1 à F4 de la télécommande.

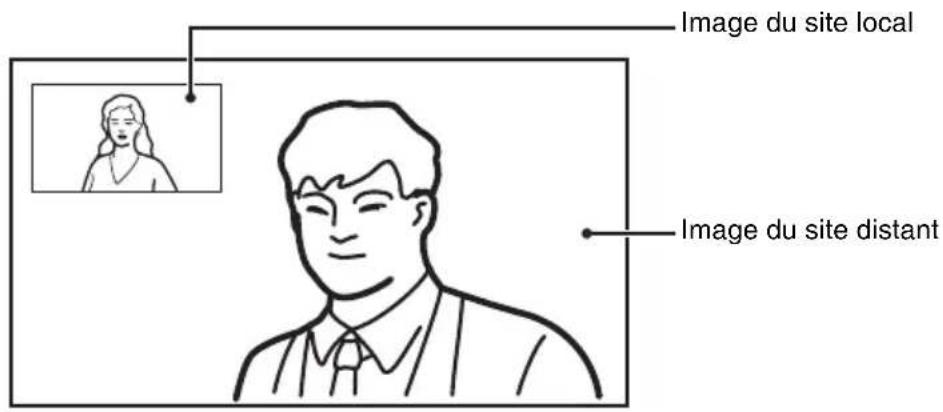

⑱Affichage

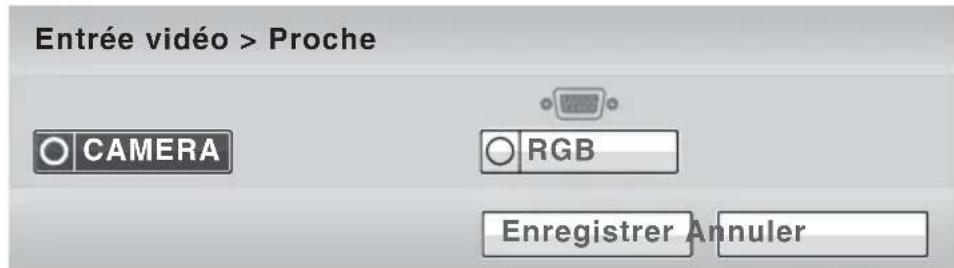

①Entrée vidéo

L'entrée vidéo sélectionnée sur le système local s'affiche.

L'entrée vidéo affichée est indiquée par l'étiquette définie dans « Label source vidéo » dans le menu de configuration Vidéo.

②Entrée audio

L'entrée audio sélectionnée sur le système local s'affiche.

③État du LAN

L'état actuel de la connexion LAN s'affiche. L'indicateur LAN s'affiche en blanc lorsque le réseau LAN est activé pour l'utilisation et en gris lorsqu'il est désactivé.

④État du RNIS

L'état actuel des ports de l'unité RNIS s'affiche. L'indicateur d'état d'un port s'affiche en blanc lorsqu'il est activé pour l'utilisation et en gris lorsqu'il est désactivé.

⑤Témoins

Les témoins d'état pour indiquer qu'un microphone est désactivé, un « Memory Stick » est inséré, une tablette à stylet est connectée, un affichage

instantané est en cours d'exécution, un enregistrement est en cours d'exécution, etc. s'affichent.

⑥Vu-mètre audio

Le niveau d'entrée audio actuel s'affiche.

⑦Volume

La barre du niveau de volume s'affiche momentanément lorsque vous réglez le volume du système de communication.

⑧Messages d'avertissement

En cas de fonctionnement défectueux du système, un avertissement, une instruction, etc. s'affichent.

Fonctions via le menu

Les fonctions de base accessibles via le menu sont expliquées en prenant comme exemple la fonction de réglage manuel de la luminosité dans le menu Caméra.

Touches utilisées pour les opérations accessibles via le menu

1 Affichez le menu Accueil.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Caméra », puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Luminosité », puis appuyez sur la touche ENTER.

Le menu Luminosité s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner la barre de réglage de la luminosité, puis appuyez sur la touche ENTER.

5 Utilisez la touche , , ou pour régler la luminosité de l'image, puis appuyez sur la touche ENTER.

6 Utilisez la touche , , ou de la télécommande pour sélectionner « Précédent », puis appuyez sur la touche ENTER une fois le réglage terminé.

Vous pouvez également utiliser la touche RETURN de la télécommande. Le menu Luminosité est rétabli.

7 Utilisez la touche , , ou de la télécommande pour sélectionner « Précédent », puis appuyez sur la touche ENTER. Vous pouvez également utiliser la touche RETURN de la télécommande.

Le menu Caméra est rétabli.

Lorsque le bouton « Enregistrer » apparaît dans le menu

Lorsque la configuration ou le réglage sont terminés, appuyez sur la touche , , ou de la télécommande pour sélectionner « Enregistrer » et appuyez sur la touche ENTER. La valeur paramétrée ou réglée devient effective.

Lorsque le bouton « Annuler » apparaît dans le menu

Si vous appuyez sur la touche , , ou de la télécommande pour sélectionner « Annuler » et que vous appuyez sur la touche ENTER, la valeur paramétrée ou réglée est annulée et la précédente est rétablie.

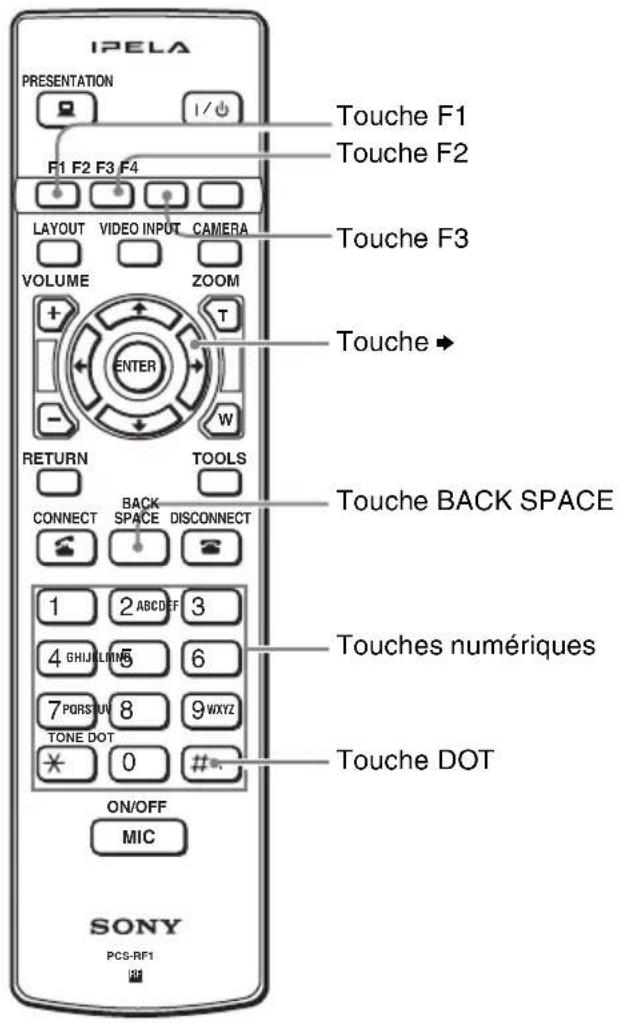

Saisie de caractères à l'aide de la télécommande

Cette section explique comment entrer des lettres, des chiffres ou des symboles dans la zone de texte du menu à l'aide de la télécommande.

Pour entrer des lettres ou des chiffres

1 Appuyez plusieurs fois sur la touche F1 pour pouvoir entrer des lettres ou des chiffres.

2 Appuyez sur les touches numériques pour entrer la lettre ou le chiffre souhaité.

Pour entrer la lettre affichée sur une touche, appuyez plusieurs fois sur celle-ci.

Pour entrer le chiffre affiché sur une touche, appuyez une fois sur celle-ci.

Pour entrer un symbole

Appuyez plusieurs fois sur la touche F2 pour sélectionner le symbole souhaité. Vous pouvez également appuyer plusieurs fois sur la touche 0 pour entrer un symbole.

Pour entrer un point (.) pour une adresse IP

Appuyez sur la touche → ou la touche DOT.

Remarque

Lorsque « Protocole Internet » est réglé sur « IPv6 » ou « IPv4/IPv6 » dans le menu Administrateur, vous pouvez saisir deux points (:).

Lorsque « IPv4/IPv6 » est spécifié, seulement les deux points peuvent être saisis avec la touché ►. Lorsque « IPv4/IPv6 » est spécifié et que vous appelez avec IPv4, appuyez deux fois sur la touche DOT pour saisir un point.

Suppression d'un caractère

Appuyez sur la touche BACK SPACE. Le dernier caractère entré est effacé.

Suppression de tous les caractères saisis

Appuyez sur la touche F3.

Saisie de caractères à l'aide du clavier à l'écran

Cette section explique comment entrer des lettres ou des chiffres dans la zone de texte du menu à l'aide du clavier affiché sur l'écran du moniteur.

Lorsque l'option « Afficher clavier des touches programmables » est réglée sur « Activé » dans la page Ecrans de menu du menu Configuration Autres (page 76), le clavier à l'écran s'affiche automatiquement sur l'écran si une saisie de caractères doit être effectuée dans le menu.

Remarque

Vous pouvez également utiliser les touches de la télécommande même si le clavier virtuel est affiché sur l'écran.

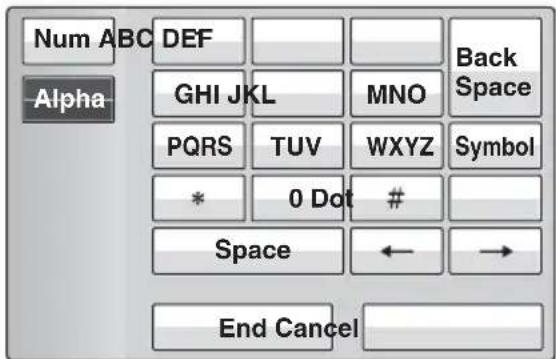

Pour entrer des lettres ou des chiffres

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Num » ou « Alpha » sur le clavier à l'écran, puis appuyez sur la touche ENTER.

Sélectionnez « Num » pour saisir des chiffres et « Alpha » pour saisir des lettres.

2 Utilisez la touche , , ou de la télécommande pour sélectionner la touche sur le clavier à l'écran sur laquelle est indiqué le caractère souhaité, puis appuyez sur la touche ENTER.

Lorsque vous sélectionnez un chiffre, celui-ci est saisi.

Lorsque vous sélectionnez une lettre, un sous-menu avec les lettres disponibles s'affiche sur le clavier à l'écran. Sélectionnez la lettre désirée et appuyez sur la touche ENTER de la télécommande. La lettre sélectionnée est saisie.

3 Répétez l'étape 2 pour entrer la totalité des lettres ou des chiffres.
4 Une fois la saisie terminée, sélectionnez « End », puis appuyez sur la touche ENTER de la télécommande.

Pour entrer un symbole

1 Sélectionnez « Symbol » sur le clavier à l'écran, puis appuyez sur la touche ENTER de la télécommande.

Le sous-menu avec les symboles disponibles s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le symbole souhaité, puis appuyez sur la touche ENTER.

Le symbole sélectionné est saisi.

3 Répétez les étapes 1 et 2 pour saisir tous les symboles.
4 Une fois la saisie terminée, sélectionnez « End », puis appuyez sur la touche ENTER de la télécommande.

Pour entrer un point (.) pour une adresse IP

Sélectionnez « ➤ » ou « Dot » sur le clavier à l'écran, puis appuyez sur la touche ENTER de la télécommande.

Pour insérer un espace

Sélectionnez « Space », puis appuyez sur la touche ENTER de la télécommande.

Suppression d'un caractère

Pour effacer le dernier caractère saisi, sélectionnez « Back Space », puis appuyez sur la touche ENTER de la télécommande.

Suppression de tous les caractères saisis

Sélectionnez « Cancel », puis appuyez sur la touche ENTER de la télécommande.

Un appui sur la touche F3 de la télécommande supprime également tous les caractères saisis.

Chapitre 2 : Enregistrement et configuration pour l'administrateur système

Ce chapitre décrit l'enregistrement et les réglages devant être effectués par l'administrateur système. Il doit être lu par cette personne.

Enregistrement des informations locales

Avant d'établir la connexion, configurez le système local à l'aide des menus Configuration. Cette section explique comment afficher les menus Configuration et présente les différents menus.

Ouverture du menu Configuration

1 Appuyez sur la touche Outils de la télécommande ou utilisez la touche ↑, ↓, ◀ ou ➤ pour sélectionner « Outils » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Outils s'affiche sur l'écran du moniteur.

2 Utilisez la touche , , ou pour sélectionner « Configuration », puis appuyez sur la touche ENTER de la télécommande.

Le menu Configuration s'affiche sur l'écran du moniteur.

Menus disponibles dans un menu Configuration

Les menus Configuration sont regroupés de la façon suivante, en fonction des paramètres de réglage. Les menus de configuration qui incluent beaucoup de paramètres de réglage sont répartis sur plusieurs pages. Sélectionnez un bouton de menu approprié pour configurer le paramètre souhaité. Les touches du menu largement utilisées sont affichées sur l'écran en usine. Appuyez sur la touche F4 de la télécommande pour afficher le nombre maximal de touches de menu de configuration. Pour restaurer l'affichage largement utilisé, appuyez de nouveau sur la touche F4.

Pour une description de chaque menu de configuration, consultez la page de ce menu indiquée ci-dessous.

Menu de configuration Interface réseau (voir page 56)

Menu de configuration Émission d'appel (voir page 56)

Menu de configuration Réception d'appel (voir page 57)

Menu de configuration Multipoint (voir page 57)

Menu de configuration Communication (voir page 58)

Menu de configuration Audio (voir page 62)

Menu de configuration Vidéo (voir page 64)

Menu de configuration LAN (voir page 66)

Menu de configuration QoS (voir page 69)

Menu de configuration TOS (voir page 71)

Menu de configuration SIP (voir page 72)

Menu de configuration RNIS (voir page 72)

Menu de configuration Annotation (voir page 74)

Menu de configuration Caméra (voir page 74)

Menu de configuration Autres (voir page 74)

Menu de configuration Menu d'accueil (voir page 77)

Menu de configuration Administrateur (voir page 78)

Menu de configuration Cryptage (voir page 84)

Menu de configuration Annuaire partagé (voir page 84)

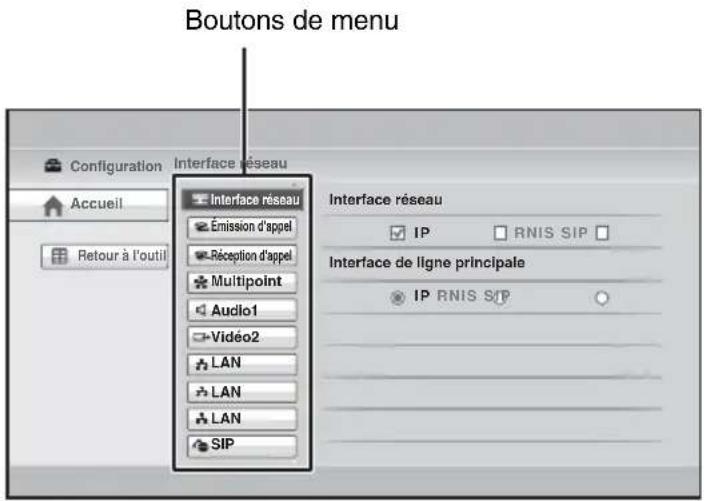

3 Utilisez la touche , , ou de la télécommande pour sélectionner le bouton du menu que vous souhaitez régler, puis appuyez sur la touche ENTER ou .

Le menu de configuration sélectionné apparaît.

4 Utilisez la touche , , ou de la télécommande pour sélectionner l'option de configuration, puis appuyez sur la touche ENTER.

5 Sélectionnez l'option souhaitée dans la liste déroulante ou saisissez les caractères dans la zone de texte.

Pour les différentes options disponibles, reportez-vous aux pages 56 à 84.

6 Une fois la sélection ou la saisie de caractères terminée, utilisez la touche , , ou pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

La configuration est enregistrée, et le menu Configuration apparaît à nouveau.

Pour annuler la configuration

Utilisez la touche , , ou de la télécommande pour sélectionner « Annuler », puis appuyez sur la touche ENTER. Ou alors, appuyez sur la touche RETURN de la télécommande.

Pour revenir sur la colonne de gauche

Appuyez sur la touche ◀ ou sur la touche RETURN de la télécommande.

Menu Interface réseau

Le menu de configuration Interface réseau est utilisé pour sélectionner l'interface réseau utilisée pour vous connecter à un correspondant.

Interface réseau

Interface réseau

Interface réseau

Vous permet de choisir entre les interfaces réseau « IP », « RNIS » et « SIP ». Vous pouvez sélectionner plusieurs interfaces.

Interface de ligne principale

Vous permet de choisir l'interface réseau que vous utilisez le plus entre IP, SIP et RNIS.

Menu Émission d'appel

Le menu de configuration Émission d'appel permet de configurer les attributs de l'émission d'appel.

Émission d'appel

Émission d'appel

Mode Téléphone

Vous permet de sélectionner le format de compression audio pour établir une réunion vocale.

Automatique : Sélectionne automatiquement le format approprié.

G.711μ-law : Sélectionne le format basé sur la norme G.711μ-law.

G.711A-law : Sélectionne le format basé sur la norme G.711A-law.

Autres options

Vous permet d'indiquer si vous souhaitez ou non afficher le bouton Autres options dans le menu Edition de l'annuaire de l'Annuaire. Vous pouvez définir les éléments détaillés pour un appel dans le menu Edition de l'annuaire en sélectionnant le bouton Autres options.

Activé : Affiche le bouton Autres options.

Désactivé : N'affiche pas le bouton Autres options.

Entrée du nom d'utilisateur

Vous permet d'enregistrer ou non les noms d'utilisateur dans le journal des communications lorsque la communication est établie.

Désactivé : N'enregistre pas les noms d'utilisateur.

Activé : Enregistre les noms d'utilisateur. Chaque fois qu'un appel est émis, le menu d'entrée des noms d'utilisateur apparaît.

Préfixe

Pour sélectionner le numéro de préfixe (numéro d'appel utilisé comme préfixe d'un numéro de ligne).

Aucun Préfixe : Si vous n'utilisez pas de numéro de préfixe.

Préfixe-A : Si vous utilisez le préfixe défini dans « Préfixe-A ».

Préfixe-B : Si vous utilisez le préfixe défini dans « Préfixe-B ».

Préfixe-C : Si vous utilisez le préfixe défini dans « Préfixe-C ».

Préfixe-A

Si « Préfixe » est configuré sur « Préfixe-A », le numéro de ligne dont le préfixe (numéro composé) est celui enregistré dans cette zone est composé.

Préfixe-B

Si « Préfixe » est configuré sur « Préfixe-B », le numéro de ligne dont le préfixe (numéro composé) est celui enregistré dans cette zone est composé.

Préfixe-C

Si « Préfixe » est configuré sur « Préfixe-C », le numéro de ligne dont le préfixe (numéro composé) est celui enregistré dans cette zone est composé.

Remarque

Entrez « 9 » si ce chiffre est requis pour établir un appel sortant.

Sélectionnez le préfixe LAN

Vous permet de sélectionner l'utilisation ou non du préfixe LAN lors de l'émission d'un appel via un réseau LAN.

Désactivez : Désactive le préfixe LAN.

Activez : Active le préfixe LAN.

Préfixe LAN

Lors d'un appel à l'aide d'une connexion IP, l'information saisie ici est ajoutée au début de l'adresse IP. Sélectionnez l'utilisation ou non du préfixe LAN dans l'option « Sélectionnez le préfixe LAN ».

Menu Réception d'appel

Le menu Réception d'appel permet de configurer la réception d'appel.

Réception d'appel

Réception d'appel

Réponse automatique

Vous permet de définir si le système répond automatiquement ou non aux appels.

Activé : Répond automatiquement aux appels. Lorsqu'un appel est reçu, la ligne est connectée automatiquement.

Désactivé : Vous permet de répondre aux appels manuellement. Lorsqu'un appel est reçu, le téléphone sonne. Si vous sélectionnez « OK » pour le message « Répondre ? », la ligne est connectée.

RNIS MSN

Vous permet de choisir d'utiliser le numéro d'abonné multiple ou non.

Désactivé : Si le numéro d'abonné multiple n'est pas utilisé.

Activé : Si le numéro d'abonné multiple est utilisé.

Mic sur la réponse

Vous permet de sélectionner la transmission ou non de sons à partir de votre site lorsque vous répondez à un appel du correspondant.

Activé : Active le son audio lors de la réponse à un appel.

Désactivé : Désactive le son audio lors de la réponse à un appel.

Pour plus de détails, reportez-vous à

« Coupure temporaire du son – Fonction de silence » à la page 127.

Rejeter la réponse

Vous permet de sélectionner la transmission ou non de sons à partir de votre site lorsque vous recevez un appel d'un correspondant et que vous le connectez.

Activé : Désactive la connexion d'un correspondant.

Désactivé : Active la connexion d'un correspondant.

Menu Multipoint

Le menu Multipoint permet de configurer la connexion multipoint lorsque le système local est utilisé comme terminal principal.

Multipoint

Multipoint

Fonction Multipoint

AUTO : Passe automatiquement de la connexion point à point à la connexion multipoint.

Activé : Vous permet d'établir une connexion multipoint à tout moment.

Mode d'affichage

Vous permet de sélectionner le mode de diffusion.

Divisé : Affiche l'image des terminaux connectés dans des fenêtres séparées.

Activation à la voix : Détecte le terminal pour lequel une personne a la voix la plus forte, et transmet automatiquement l'image de ce terminal à tous les autres terminaux.

Activation à la voix (720P): Active la transmission d'images avec une résolution de 720p (1280 × 720 pixels) en Mode vidéo H.264 lorsque le mode « Activation à la voix » est activé.

Remarques

• Le mode « Activation à la voix (720P) » ne peut pas être sélectionné lorsque la communication est établie via une connexion ISDN ou SIP. Même dans le cas d'une connexion IP, ce mode n'est pas disponible si le correspondant ne prend pas en charge le Mode vidéo H.264.
• Lorsque « Mode d'affichage » est réglé sur « Activation à la voix (720P) », vous ne pouvez pas modifier « Mode d'affichage » pendant la communication. Sélectionnez le Mode d'affichage avant le démarrage de la communication.

Divisé

Vous permet de sélectionner le type d'affichage séparé utilisé pour afficher les images locales et distantes sur un seul moniteur pendant une connexion multipoint.

Mosaïque quatre écrans : L'affichage est partagé en quatre parties.

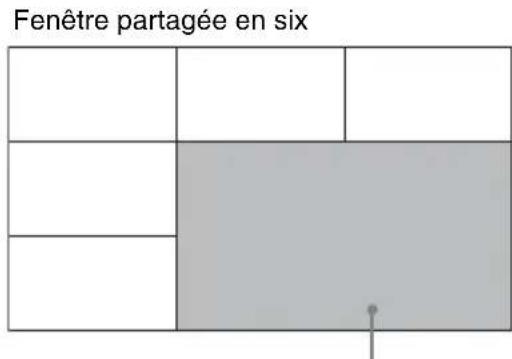

Mosaïque six écrans : L'affichage est partagé en six parties.

Remarque

Lorsqu'un seul terminal est connecté, l'affichage bascule en mode plein écran indépendamment du réglage sélectionné.

Menu Communication

Le menu Communication permet de configurer les communications.

Remarque

Le contenu du menu Communication varie selon les réglages de « Interface réseau » du menu Interface réseau, ou du réglage « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » du menu Communication. Seuls les réglages qui peuvent être configurés apparaîtront sur l'écran.

Le numéro de page Communication après la page Communication 2 varie également en fonction du nombre de paramètres de réglage.

Communication

IP

Le menu est utilisé pour configurer le mode de communication pour la connexion IP.

Réglages individuels d'émission/réception

Vous permet de sélectionner la configuration ou non des réglages IP pour la transmission et la réception de manière individuelle.

Désactivé : Pour configurer les réglages IP pour la transmission et la réception de manière commune.

Activé : Pour configurer les réglages IP pour la transmission et la réception de manière individuelle.

Réglages individuels pour Point à Point/Multipoint

Vous permet de sélectionner la configuration ou non des réglages IP pour une connexion point à point et pour une connexion multipoint de manière individuelle.

Désactivé : Pour configurer les réglages IP pour les deux connexions de manière commune.

Activé : Pour configurer les réglages IP pour une connexion point à point et pour une connexion multipoint de manière individuelle.

Remarque

Les paramètres de réglage et les numéros de pages dans la page IP:Mode varient selon le réglage de « Réglages individuels ».

Communication

IP:Mode

Bande passante

Vous permet de sélectionner la bande passante totale à utiliser avec ce système. En connexion multipoint, la bande passante totale de tous les points s'affiche.

Vous pouvez choisir entre les options suivantes : 128Kbps, 384Kbps, 512Kbps, 1Mbps, 2Mbps, 3Mbps, 4Mbps et Autres.

Remarque

En connexion multipoint, le Débit binaire de communication réel de chaque point est ajusté automatiquement afin qu'il ne dépasse pas la « Bande passante ».

Débit binaire de communication

Vous permet de sélectionner le débit binaire de communication par point.

Lorsque « Réglages individuels d'émission/ réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir entre les options suivantes : 128Kbps, 384Kbps, 512Kbps, 1Mbps, 2Mbps, 3Mbps, 4Mbps et Autres.

Mode audio

Vous permet de sélectionner le format de compression des données audio envoyées à un correspondant. Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle. Vous pouvez choisir plusieurs formats parmi G.711, G.722, G.728 et MPEG4 (MPEG4 AAC).

Remarque

Si le système distant ne prend pas en charge le mode audio sélectionné par le site local, le système passe automatiquement en mode « G . 7 1 1 ».

Contrôle de la caméra distante

Vous permet de sélectionner ou non la commande de la caméra du correspondant. Lorsque « Réglages individuels pour Point à Point/Multipoint » pour IP est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle.

Activé : Active la commande de la caméra du correspondant. Normalement configuré sur « Activé ».

Désactivé : Désactive la commande de la caméra du correspondant.

H.239

L'utilisation du mode de présentation conforme à la norme H.239 vous permet de transmettre simultanément les données de présentation et les images provenant de la caméra.

Permet de sélectionner l'utilisation ou non du mode de présentation basé sur la norme de présentation H.239.

Activé : Active le mode de présentation basé sur la norme de présentation H.239.

Désactivé : Désactive le mode de présentation basé sur la norme de présentation H.239.

Ratio H.239

Lors de transmissions H.239 avec le système, les données de présentation H.239 partagent la bande passante avec les images de caméra également envoyées. Ce réglage vous permet de sélectionner la portion de la bande passante à utiliser pour les transmissions de données de présentation H.239.

2/3: Utilisation de 2/3 de la bande passante totale pour les transmissions de données de présentation H.239.

1/2: Utilisation de 1/2 de la bande passante totale pour les transmissions de données de présentation H.239.

1/3: Utilisation de 1/3 de la bande passante totale pour les transmissions de données de présentation H.239.

Taille d'écran

Vous permet de sélectionner la taille d'écran de l'image à transmettre ou à recevoir. Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir entre les options suivantes : 720, W4CIF, W432P, WCIF, 4CIF, CIF, QCIF et AUTO.

Mode vidéo

Vous permet de sélectionner le format de compression des images à transmettre ou à recevoir.

Lorsque « Réglages individuels d'émission/ réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir entre les options suivantes : H.261, H.263+, et H.264.

Nombre d'images vidéo

Vous permet de sélectionner le nombre d'images vidéo pendant l'émission ou la réception. Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » sur la page IP est réglé sur « Activé », vous pouvez régler cette option pour l'émission et

la réception, et les connexions point à point et multipoint de manière individuelle.

15fps : Envoie des images à un débit maximal de 15 images par seconde.

30fps : Envoie des images à un débit maximal de 30 images par seconde.

60fps : Envoie des images à un débit maximal de 60 images par seconde.

AUTO : Commute automatiquement le nombre d'images.

Communication

RNIS

Le menu est utilisé pour configurer le mode de communication pour la connexion RNIS.

Réglages individuels pour Point à Point/Multipoint

Vous permet de sélectionner la configuration ou non des réglages RNIS pour les connexions point à point et multipoint de manière individuelle.

Désactivé : Pour configurer les réglages RNIS pour les deux connexions de manière commune.

Activé : Pour configurer les réglages RNIS pour les connexions point à point et multipoint de manière individuelle.

Remarque

Les paramètres de réglage et les numéros de pages pour « RNIS:Mode » varient selon le réglage de « Réglages individuels ».

Communication

RNIS:Mode

Bande passante RNIS (Appel)

Vous permet de sélectionner le nombre de lignes RNIS utilisées pour émettre un appel. Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle. Vous pouvez choisir entre les options suivantes : 64 K, 128 K, 192 K, 256 K, 320 K, 384 K, 512K et 768K.

Bande passante RNIS (réponse)

Vous permet de sélectionner le nombre de lignes RNIS utilisées pour répondre à un appel.

Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle. Vous pouvez choisir entre les options suivantes : 64 K, 128 K, 192 K, 256 K, 320 K, 384 K, 512K et 768K.

Mode audio

Vous permet de sélectionner le format de compression des données audio envoyées à un correspondant.

Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle. Vous pouvez choisir entre les options suivantes : G.711, G.722, G.728 et MPEG4 (MPEG4 AAC).

Remarque

Si le système distant ne prend pas en charge le mode audio sélectionné par le site local, le système passe automatiquement en mode « G . 7 1 1 ».

Contrôle de la caméra distante

Vous permet de sélectionner ou non d'activer la commande de la caméra du correspondant.

Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle.

Activé : Active la commande de la caméra du correspondant. Normalement configuré sur « Activé ».

Désactivé : Désactive la commande de la caméra du correspondant.

H.239

Permet de sélectionner l'utilisation ou non du mode de présentation basé sur la norme de présentation H.239.

Activé : Active le mode de présentation basé sur la norme de présentation H.239.

Désactivé : Désactive le mode de présentation basé sur la norme de présentation H.239.

Ratio H.239

Lors de transmissions H.239 avec le système, les données de présentation H.239 partagent la bande passante avec les images de caméra également envoyées. Ce réglage vous permet de sélectionner la portion de la bande passante à utiliser pour les transmissions de données de présentation H.239.

2/3: Utilisation de 2/3 de la bande passante totale pour les transmissions de données de présentation H.239.
1/2: Utilisation de 1/2 de la bande passante totale pour les transmissions de données de présentation H.239.
1/3: Utilisation de 1/3 de la bande passante totale pour les transmissions de données de présentation H.239.

Restriction de débit

Vous permet de sélectionner le débit de transmission RNIS.

Automatique : Sélectionnez cette option pour connecter un correspondant via une ligne RNIS normale.

56K: Sélectionnez cette option pour connecter un correspondant dans une région ou un pays dans lequel le débit de transmission RNIS est de 56 Kbps.

Remarque

Le système est configuré en usine pour connecter une ligne RNIS au débit de transmission par défaut de 64 Kbps.

Cependant, dans certains pays comme les États-Unis ou certaines régions, il est possible d'utiliser un débit de transmission RNIS de 64 Kbps ou 56 Kbps. Si vous ne pouvez pas communiquer avec ces pays ou régions à 64 Kbps, réglez « Restriction de débit » sur « 56K » avant d'émettre l'appel.

Taille d'écran

Vous permet de sélectionner la taille d'écran de l'image à transmettre ou à recevoir. Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle. Vous pouvez choisir entre les options suivantes : W4CIF, W432P, WCIF, 4CIF, CIF, AUTO.

Mode vidéo

Vous permet de sélectionner le format de compression des images à transmettre ou à recevoir.

Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle.

Vous pouvez choisir entre les options suivantes : H.261, H.263+, et H.264.

Nombre d'images vidéo

Vous permet de sélectionner le nombre d'images vidéo pendant l'émission ou la réception.

Lorsque « Réglages individuels pour Point à Point/Multipoint » dans la page RNIS est réglé sur « Activé », vous pouvez régler cette option pour les connexions point à point et multipoint de manière individuelle.

15fps : Envoie des images à un débit maximal de 15 images par seconde.

30fps : Envoie des images à un débit maximal de 30 images par seconde.

AUTO : Commute automatiquement le nombre d'images.

Communication

SIP:Mode

Débit binaire de communication

Vous permet de sélectionner le débit binaire de communication par point.

Vous pouvez choisir entre les options suivantes : 128Kbps, 384Kbps, 512Kbps, 1Mbps, 2Mbps, 3Mbps, 4Mbps et Autres.

Mode audio

Vous permet de sélectionner le format de compression des données audio envoyées à un correspondant.

Vous pouvez choisir entre les options suivantes : G.728, G.722 et G.711.

Remarque

Si le système distant ne prend pas en charge le mode audio sélectionné par le site local, le système passe automatiquement en mode « G . 7 1 1 ».

Contrôle de la caméra distante

Vous permet de sélectionner ou non d'activer la commande de la caméra du correspondant.

Activé : Active la commande de la caméra du correspondant. Normalement configuré sur « Activé ».

Désactivé : Désactive la commande de la caméra du correspondant.

Taille d'écran

Vous permet de sélectionner la taille d'écran de l'image à transmettre ou à recevoir.

Vous pouvez choisir entre les options suivantes : 720, W4CIF, W432P, WCIF, 4CIF, CIF, QCIF, et AUTO.

Mode vidéo

Vous permet de sélectionner le format de compression des images à transmettre ou à recevoir.

Vous pouvez choisir entre les options suivantes : H.261, H.263+, H.264 et MPEG4

Nombre d'images vidéo

Vous permet de sélectionner le nombre d'images vidéo pendant l'émission ou la réception.

15fps : Envoie des images à un débit maximal de 15 images par seconde.

30fps : Envoie des images à un débit maximal de 30 images par seconde.

60fps : Envoie des images à un débit maximal de 60 images par seconde.

AUTO : Commute automatiquement le nombre d'images.

Menu Audio

Le menu Audio permet de définir différents éléments audio.

Audio1

Configuration de

base1

Entrée audio

Vous permet de sélectionner les entrées audio.

MIC : Entrée des données audio provenant du microphone.

AUX : Entrée des données audio provenant d'un équipement externe auxiliaire.

MIC+AUX : Entrée des données audio provenant du microphone et d'un équipement externe auxiliaire.

Remarque

Lorsque « Lien vers l'entrée audio » est configuré sur « Activé » dans menu Vidéo, « Entrée audio », « Entrées audio (MIC) » et « Entrées audio (AUX) » ne peuvent pas être sélectionnés.

Entrées audio (MIC)/

Entrées audio (AUX)

Vous permet de sélectionner le microphone et/ou l'équipement externe à partir duquel le signal audio est entré.

Les options pouvant être sélectionnées varient en fonction du paramètre Entrée audio.

Lorsque vous sélectionnez « MIC », vous avez le choix entre les trois options suivantes. Lorsque vous sélectionnez « AUX », « AUDIO » est sélectionné.

Lorsque vous sélectionnez « MIC+AUX », vous pouvez sélectionner l'option « MIC (Caméra) » ou « MIC (A1/A3) » pour MIC, et « AUDIO » est sélectionné pour AUX.

MIC (Caméra) : Pour utiliser le microphone intégré à la caméra du système.

MIC (A1/A3) : Pour utiliser le microphone PCS-A1 (non fourni) ou le microphone PCSA-A3 (non fourni) connecté aux prises MIC (A1/A3) sur le système de communication.

AUDIO : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO IN sur le système de communication.

Annulateur d'écho

Vous permet de sélectionner ou non l'utilisation de l'annulateur d'écho interne.

Activé : Active l'annulateur d'écho interne.

Désactivé : Désactive l'annulateur d'écho interne.

Remarque

Lorsque « Entrée audio » est configuré sur « AUX », l'annulateur d'écho ne fonctionne pas.

Sync Lip

Vous permet de sélectionner l'utilisation ou non de la fonction Sync Lip.

Automatique : Active la fonction Sync Lip.

Désactivé : Désactive la fonction Sync Lip.

Remarques

• Lorsque « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) » est réglé sur « Activé » dans le menu de configuration QoS, vous ne pouvez pas régler « Sync Lip » sur « Désactivé ».
• Lorsque « Sync Lip » est réglé sur « Désactivé », vous ne pouvez pas modifier le réglage de « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) » dans le menu de configuration QoS.

Enregistrement du son local

Lorsque vous connectez un dispositif d'enregistrement audio aux prises AUDIO IN et REC OUT pour enregistrer du son, cette fonction réduit les oscillations sonores causées par le retour dans le dispositif d'enregistrement audio.

Désactivé : Désactive la fonction d'enregistrement du son local.

Activé : Active la fonction d'enregistrement du son local.

Remarques

• Lorsque « Enregistrement du son local » est réglé sur « Activé », seuls les signaux de l'équipement externe sont affectés. Les signaux des microphones ou des sites distants ne sont pas affectés. Par conséquent, Enregistrement du son local ne fonctionne donc que lorsque « Entrée audio » est configuré sur « AUX » ou « MIC+AUX ».
• Lors du raccordement d'un dispositif d'enregistrement audio aux prises AUDIO IN et REC OUT, réglez « Enregistrement du son local » sur « Activé » et enregistrez uniquement le son en provenance du dispositif d'enregistrement audio. Si vous souhaitez enregistrer le son sur votre site également, utilisez aussi l'entrée du microphone.

Mode d'entrée

Vous permet de sélectionner le mode d'entrée audio.

Stéréo : Entrée audio des prises R/L d'entrée audio sous forme de sons stéréo gauche et droit.

Monaural : Entrée audio des prises R/L d'entrée audio sous forme de son monaural.

Mode de sortie

Vous permet de sélectionner le mode de sortie audio.

Stéréo : Sortie audio des haut-parleurs du système ou de la prise (casque) sous forme de son stéréo gauche/droit.

Monaural : Sortie audio des haut-parleurs du système ou de la prise (casque) sous forme de son monaural à deux canaux.

Audio2

Configuration de

base 2

Vous permet de choisir si l'entrée audio de la prise AUDIO IN doit ou non sortir par les prises de sortie audio sur le système de communication.

Activé : Active la sortie de la sortie audio.

Désactivé : Désactive la sortie de la sortie audio.

Entrées MIC inversées

Vous permet de choisir de transmettre ou non l'entrée audio du microphone avec côtés droit et gauche inversés. Si vous sélectionnez « Activé », vous pouvez associer les côtés droit et gauche de l'image et du son de la caméra.

Désactivé : Sortie audio avec côtés droit et gauche non inversés.

Activé : Sortie audio avec côtés droit et gauche inversés.

Réglage de retard de l'entrée audio

Vous permet de régler le Retard de l'entrée audio pour synchroniser l'entrée audio et vidéo.

Default-100ms : Sélectionne le retard par défaut moins 100 ms.

Default-50ms : Sélectionne le retard par défaut moins 50 ms.

Default : Sélectionne le retard par défaut.

Default+50ms : Sélectionne le retard par défaut plus 50 ms.

Default+100ms : Sélectionne le retard par défaut plus 100 ms.

Personnalisé : Utilise le Retard de l'entrée audio que vous avez réglé.

Retard de l'entrée audio

Lorsque vous réglez « Réglage de retard de l'entrée audio » sur « Personnalisé », vous pouvez définir le retard de l'entrée audio afin de synchroniser l'image et le son.

Réglage de retard de la sortie audio

Vous permet de régler le Retard de sortie audio pour synchroniser la sortie audio et vidéo.

Default-100ms : Sélectionne le retard par défaut moins 100 ms.

Default-50ms : Sélectionne le retard par défaut moins 50 ms.

Default : Sélectionne le retard par défaut.

Default+50ms : Sélectionne le retard par défaut plus 50 ms.

Default+100ms : Sélectionne le retard par défaut plus 100 ms.

Personnalisé : Utilise le Retard de sortie audio que vous avez réglé.

Retard de sortie audio

Lorsque vous réglez « Réglage de retard de la sortie audio » sur « Personnalisé », vous pouvez définir le retard de la sortie audio afin de synchroniser l'image et le son.

Mode REC OUT

Stéréo : Les sons mélangés du site local et des sites distants sont envoyés par les prises REC OUT R et L en stéréo.

Monaural 2ch : Les sons mélangés du site local et des sites distants sont envoyés par les prises REC OUT R et L séparément.

Fct Cache objectif Mic Act/Dsact

Sélectionnez si le micro s'active ou se désactive en fonction de l'ouverture ou la fermeture du cache d'objectif.

Activé : Si le cache d'objectif est fermé, le micro est désactivé.

Désactivé : L'ouverture et la fermeture du cache d'objectif n'affecte pas le micro.

Audio3

Effets son

Signal sonore

Vous permet de sélectionner le volume du bip qui retentit à chaque appui sur une touche de la télécommande entre les options suivantes : « Fort », « Moyen » et « Faible ». Vous pouvez également sélectionner « Désactivé » pour que le bip ne retentisse pas.

Effets son

Vous permet de sélectionner le volume du son émis lorsque le système démarre, qu'une connexion commence ou que le système est déconnecté parmi les options suivantes : « Fort », « Moyen » et « Faible ». Vous pouvez également sélectionner « Désactivé » pour que le son ne soit pas émis.

Tonalité

Vous permet de sélectionner le volume d'une tonalité de retour d'appel et d'une tonalité d'occupation lorsque vous appelez, parmi les options suivantes : « Fort », « Moyen » et « Faible ». Vous pouvez également sélectionner « Désactivé » pour que la tonalité de retour d'appel et la tonalité d'occupation ne soient pas émises.

Tonalité de sonnerie

Vous permet de sélectionner le volume d'une tonalité de sonnerie lorsque vous recevez un appel, parmi les options suivantes : « Fort », « Moyen » et « Faible ». Vous pouvez également sélectionner « Désactivé » pour que la tonalité de sonnerie ne soit pas émise.

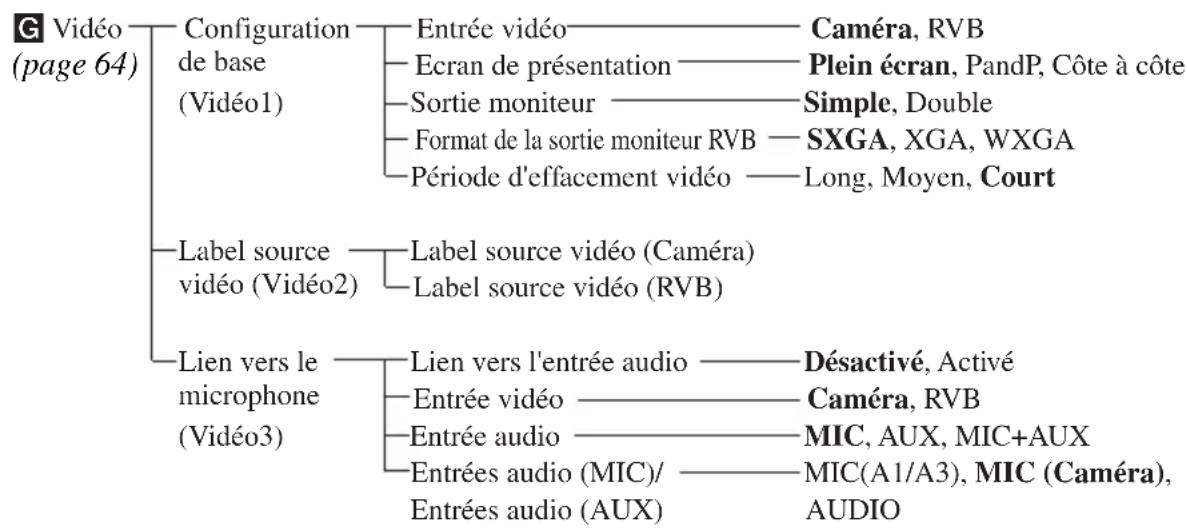

Menu Vidéo

Le menu Vidéo permet de configurer les entrées/sorties vidéo.

Vidéo1

Configuration de

base

Entrée vidéo

Vous permet de sélectionner l'entrée vidéo.

Caméra : Sélectionne l'image provenant de la caméra intégrée.

RVB : Sélectionne le signal vidéo de l'équipement externe raccordé au connecteur RGB IN.

Ecran de présentation

Vous permet de sélectionner le mode d'affichage de l'écran de présentation.

Les réglages « Écran de présentation » sont activés lorsque « H.239 » est désactivé pendant la communication.

Plein écran : Envoie à l'ordinateur l'image, etc. à partir de l'équipement externe raccordé au connecteur RGB IN en mode plein écran.

PandP : Envoie à l'ordinateur l'image, etc. à partir de l'équipement externe raccordé au connecteur RGB IN et l'image d'entrée sélectionnée, comme l'image d'une caméra en mode PandP.

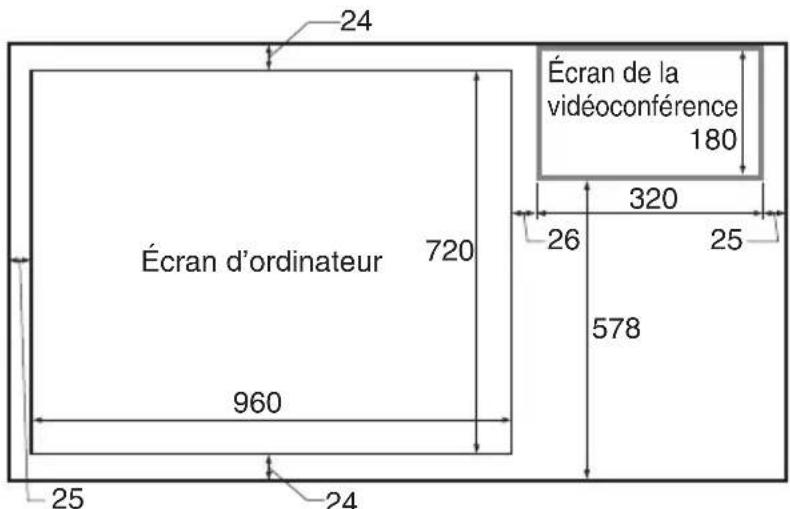

Côte à côte : Envoie l'image à l'ordinateur, etc. à partir de l'équipement externe connecté au connecteur RGB IN et l'image d'entrée sélectionnée comme l'image d'une caméra en mode Side by Side.

Sortie moniteur

Vous permet de sélectionner la sortie du signal vidéo du système de communication.

Simple : Sortie du signal vidéo vers le moniteur du système.

Double : Sortie du signal vidéo vers le moniteur du système et vers le dispositif externe raccordé au connecteur RGB OUT.

Format de la sortie moniteur RVB

Vous permet de sélectionner le format de la sortie du signal du connecteur RGB OUT.

SXGA : Sortie du signal SXGA.

XGA : Sortie du signal XGA.

WXGA : Sortie du signal WXGA.

Période d'effacement vidéo

Vous permet de sélectionner la durée du délai d'interruption qui se produit momentanément sur le moniteur du système de communication lorsque l'image d'entrée est basculée.

Vous pouvez choisir entre les options suivantes : Long, Moyen et Court.

→ Vidéo2

Label source

vidéo

Vous permet de définir les noms des entrées vidéo sélectionnées (maxi 12 caractères).

Label source vidéo (Caméra)

Lorsque « Caméra » est sélectionné dans « Entrée vidéo ».

Label source vidéo (RGB)

Lorsque « RGB » est sélectionné dans « Entrée vidéo ».

Vidéo3

Lien vers le

microphone

Vous permet de choisir de relier ou non une entrée audio à l'entrée vidéo sélectionnée.

Lien vers l'entrée audio

Vous permet de commuter l'entrée audio avec l'entrée vidéo en reliant chaque entrée vidéo à un microphone ou à une autre entrée audio spécifique.

Désactivé : Commute l'entrée vidéo et le microphone audio ou une autre entrée audio séparément.

Activé : Lie la commutation de l'entrée vidéo et du microphone audio ou d'une autre entrée.

Remarque

Lorsque « Lien vers l'entrée audio » est configuré sur « Activé », « Entrée audio », « Entrées audio (MIC) » et « Entrées audio (AUX) » sur la page de Configuration de base du menu Audio ne peuvent pas être sélectionnés.

Entrée vidéo

Vous permet de sélectionner l'entrée vidéo.

Caméra : Sélectionne l'image provenant de la caméra intégrée.

RVB : Sélectionne l'image de l'équipement externe raccordé au connecteur RGB IN.

Entrée audio

Vous permet de sélectionner l'entrée audio qui est liée à l'entrée vidéo sélectionnée dans « Entrée vidéo » lorsque « Lien vers l'entrée audio » est configuré sur « Activé ».

MIC : Entrée des données audio provenant du microphone.

AUX : Entrée des données audio provenant de l'équipement externe.

MIC+AUX : Entrée des données audio provenant du microphone et de l'équipement externe.

Entrées audio (MIC) Entrées audio (AUX)

Vous permet de sélectionner l'entrée audio provenant du microphone et/ou d'un appareil externe lorsque « Lien vers l'entrée audio » est configuré sur « Activé ». Les options pouvant être sélectionnées varient en fonction du paramètre Entrée audio.

Lorsque vous sélectionnez « MIC », vous avez le choix entre les trois options suivantes. Lorsque vous sélectionnez « AUX », « AUDIO » est sélectionné.

Lorsque vous sélectionnez « MIC+AUX », vous pouvez sélectionner l'option « MIC (Caméra) » ou « MIC (A1/A3) » pour MIC, et « AUDIO » est sélectionné pour AUX.

MIC (Caméra) : Pour utiliser le microphone intégré à la caméra du système.

MIC (A1/A3) : Pour utiliser le microphone PCS-A1 (non fourni) ou le microphone PCSA-A3 (non fourni) connecté aux prises MIC (A1/A3) sur le système de communication.

AUDIO : Pour diffuser le son d'un équipement externe connecté aux prises AUDIO IN sur le système de communication.

Menu LAN

Le menu LAN permet de configurer la connexion LAN.

Pour des détails sur les réglages, consultez votre administrateur réseau.

Remarque

Le contenu du menu LAN varie selon le réglage « Protocole Internet » du menu Administrateur.

Les numéros de page varient également en fonction du nombre de paramètres de réglage.

LAN

Configuration de

base : LAN1

Nom de l'hôte

Entrez le nom d'hôte (jusqu'à 30 caractères).

Mode DHCP

Vous permet de sélectionner l'activation ou non du serveur DHCP (Dynamic Host Configuration Protocol).

Automatique : L'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS sont affectés automatiquement.

Désactivé : Désactive le serveur DHCP. Dans ce cas, entrez manuellement l'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS.

Longueur de préfixe

Configurez la longueur de préfixe de l'adresse IPv6 dans une plage allant de 0 à 128.

Adresse IP

Entrez l'adresse IP.

Masque réseau

Entrez le masque de réseau.

Adresse passerelle

Entrez l'adresse de passerelle par défaut.

DNS primaire

Entrez une adresse DNS primaire.

DNS secondaire

Entrez une adresse DNS secondaire.

Mode LAN

Vous permet de sélectionner le type d'interface et le mode de communication de la connexion LAN.

Automatique : Le type d'interface et le mode de communication sont reconnus automatiquement.

100Mbps Duplex intégral : Connexion via 100BASE-TX en mode duplex intégral.

100Mbps Semi-duplex : Connexion via 100BASE-TX en mode semi-duplex.

10Mbps Duplex intégral : Connexion via 10BASE-T en mode duplex intégral.

10Mbps Semi-duplex : Connexion via 10BASE-T en mode semi-duplex.

Configuration de

base : LAN1 : IPv6

Remarque

Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, l'écran de configuration de IPv6 s'affiche. Dans ce cas, configurez le mode LAN dans l'écran de configuration de IPv6.

Mode DHCP

Vous permet de sélectionner l'activation ou non du serveur DHCP (Dynamic Host Configuration Protocol).

Automatique : L'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS sont affectés automatiquement.

Désactivé : Désactive le serveur DHCP. Dans ce cas, entrez manuellement l'adresse IP, le masque de réseau, l'adresse de passerelle et l'adresse DNS.

Longueur de préfixe

Configurez la longueur de préfixe de l'adresse IPv6 dans une plage allant de 0 à 128.

Adresse IP

Entrez l'adresse IP.

Adresse passerelle

Entrez l'adresse de passerelle par défaut.

DNS primaire

Entrez une adresse DNS primaire.

DNS secondaire

Entrez une adresse DNS secondaire.

Mode LAN

Vous permet de sélectionner le type d'interface et le mode de communication de la connexion LAN.

Automatique : Le type d'interface et le mode de communication sont reconnus automatiquement.

100Mbps Duplex intégral : Connexion via 100BASE-TX en mode duplex intégral.

100Mbps Semi-duplex : Connexion via 100BASE-TX en mode semi-duplex.

10Mbps Duplex intégral : Connexion via 10BASE-T en mode duplex intégral.

10Mbps Semi-duplex : Connexion via 10BASE-T en mode semi-duplex.

PPPoE

PPPoE

Vous permet de sélectionner l'utilisation ou non de PPPoE pour la connexion LAN. Si vous utilisez PPPoE, vous pouvez utiliser le service B FLET'S* ou FLET'S ADSL (RNIS euro [France]) sans raccorder un routeur.

Désactivé : N'utilise pas PPPoE.

Activé : Utilise PPPoE pour la connexion LAN au moyen du connecteur (LAN).

Remarques

• Les opérations de PPPoE pour la connexion LAN ne sont actuellement contrôlées que pour les services NTT B FLET'S et FLET'S ADSL (Japon) (RNIS euro [France]).
• L'état d'inscription PPPoE apparaît au bas de l'écran de chaque page.

* « FLET'S » est une marque commerciale de NTT East et NTT West Corporations (Japon).

Alias utilisateur

Entrez un nom d'utilisateur lorsque vous utilisez PPPoE pour la connexion LAN.

Mot de passe

Entrez un mot de passe lorsque vous utilisez PPPoE pour la connexion LAN.

IP fixe pour PPPoE

Vous permet de sélectionner l'utilisation ou non d'une adresse IP fixe pour la connexion PPPoE.

Désactivé : N'utilise pas une adresse IP fixe pour une connexion PPPoE.

Activé : Utilise une adresse IP fixe pour une connexion PPPoE.

Adresse IP fixe pour PPPoE.

Entrez une adresse IP lorsque « IP fixe pour PPPoE » est configuré sur « Activé ».

DNS

Vous permet de sélectionner l'obtention automatique des adresses de serveur DNS ou leur spécification manuelle en cas de connexion à un réseau LAN avec PPPoE.

Obtenir automatiquement : Affecte automatiquement les adresses de serveur DNS.

Spécifier : Vous permet de spécifier des adresses de serveur DNS.

DNS primaire

Entrez une adresse DNS primaire.

DNS secondaire

Entrez une adresse DNS secondaire.

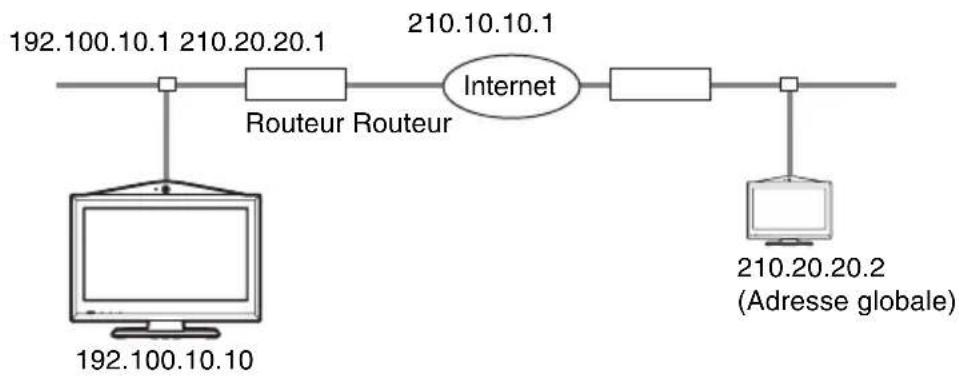

Configuration NAT

Mode NAT

Vous permet de sélectionner la connexion ou non du système à un réseau local utilisant Traduction des adresses réseau (Network Address Translation (NAT)), qui permet à plusieurs ordinateurs de partager la même adresse IP sur le même réseau LAN.

Automatique : Active ou désactive le mode NAT en détectant automatiquement l'utilisation de NAT. Cette option est valide uniquement lorsque vous utilisez le routeur UPnP.

Activé : Active le mode NAT.

Désactivé: Désactive le mode NAT.

Adresse IP WAN

Entrez l'adresse IP pour le réseau WAN (Wide Area Network).

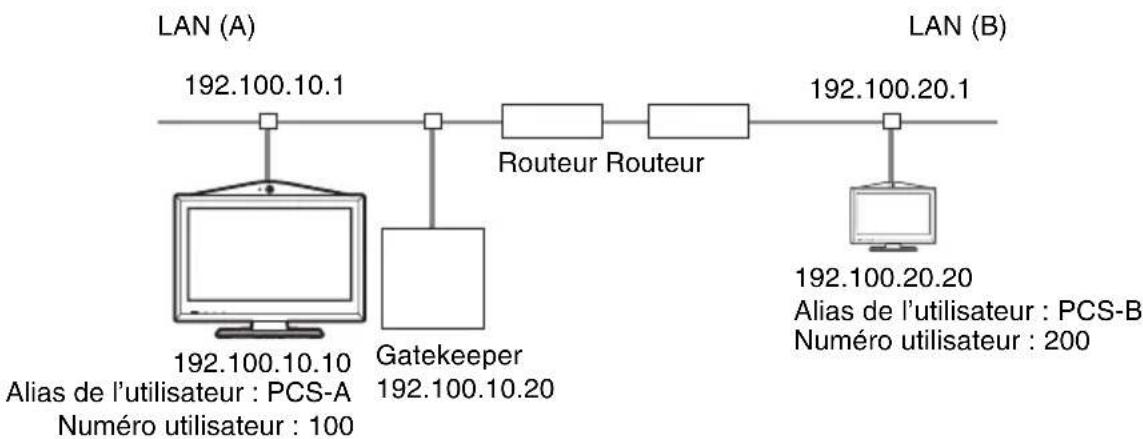

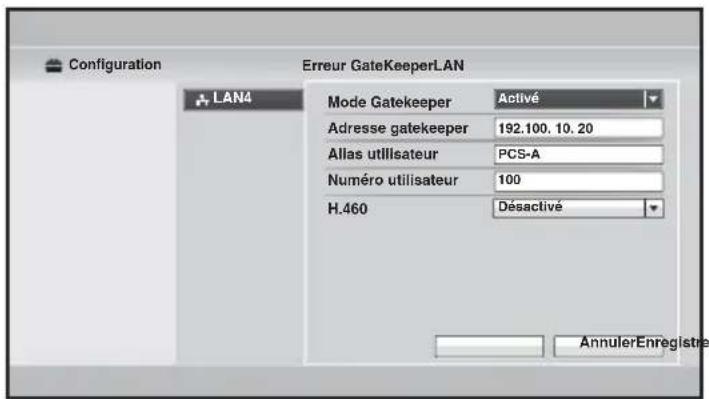

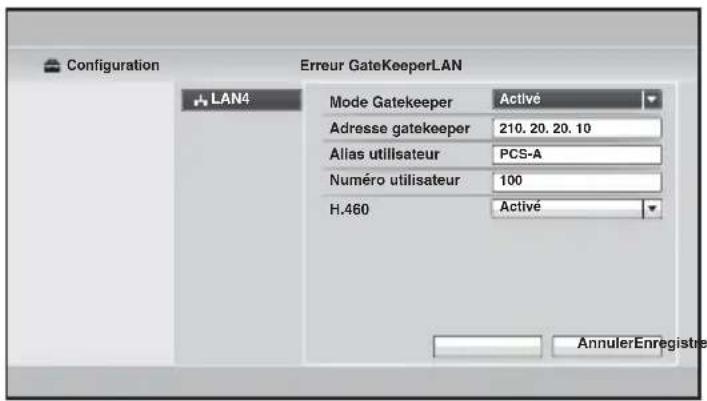

Gatekeeper

Remarque

Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, configurez les réglages dans l'écran « Gatekeeper: IPv6 ».

Mode Gatekeeper

Vous permet de sélectionner l'utilisation ou non du gatekeeper pour contrôler l'accès à un réseau LAN. L'utilisation du gatekeeper vous permet de composer le numéro en utilisant le nom ou le numéro d'utilisateur mais également l'adresse IP.

Automatique : Détecte automatiquement et utilise le gatekeeper.

Activé : Active le gatekeeper.

Désactivé : Désactive le gatekeeper.

Adresse gatekeeper

Entrez l'adresse du gatekeeper utilisé lorsque « Mode Gatekeeper » est configuré sur « Activé ».

Alias utilisateur

Entrez le nom d'utilisateur (alias H.323) enregistré dans le gatekeeper.

Numéro utilisateur

Entrez le numéro d'utilisateur (numéro E.164) enregistré dans le gatekeeper.

H.460

Vous permet de sélectionner l'utilisation ou non de H.460 pour traverser les pare-feu et se connecter aux terminaux d'autres réseaux.

Activé : Active la connexion qui traverse les pare-feu standards H.460.

Désactivé : Désactive la connexion qui traverse les pare-feu.

Remarque

Ceci s'affiche lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur.

Mode Gatekeeper

Vous permet de sélectionner l'utilisation ou non du gatekeeper pour contrôler l'accès à un réseau LAN. L'utilisation du gatekeeper vous permet de composer le numéro en utilisant le nom ou le numéro d'utilisateur mais également l'adresse IP.

Automatique : Détecte automatiquement et utilise le gatekeeper.

Activé : Active le gatekeeper.

Désactivé : Désactive le gatekeeper.

Adresse gatekeeper

Entrez l'adresse du gatekeeper utilisé lorsque « Mode Gatekeeper » est configuré sur « Activé ».

Alias utilisateur

Entrez le nom d'utilisateur (alias H.323) enregistré dans le gatekeeper.

Numéro utilisateur

Entrez le numéro d'utilisateur (numéro E.164) enregistré dans le gatekeeper.

LAN

Numéro de port

utilisé, Installation RTP/RTCP

Q.931

Entrez le numéro de port Q.931.

H.245

Entrez le numéro de port H.245.

RTP/RTCP

Entrez le numéro de port RTP/RTCP.

Taille MTU

Entrez la taille de MTU.

LAN

SNMP

Mode SNMP

Vous permet de sélectionner l'activation ou non de l'agent SNMP (Simple Network Management Protocol).

Activé : Active l'agent SNMP.

Désactivé : Désactive l'agent SNMP.

Adresse d'interruption

Entrez l'adresse du gestionnaire SNMP d'adresse d'interruption.

Communauté

Entrez le nom de communauté géré par le gestionnaire SNMP (24 caractères maximum). « public » est entré par défaut.

Description

Entrer la description de ce terminal. Par défaut, « Dispositif de vidéoconférence » est entré et ne pas être modifié.

Emplacement

Entrez l'emplacement où est installé le terminal (30 caractères maximum).

Contact

Entrez des informations concernant l'administrateur du terminal (30 caractères maximum).

Menu QoS

Spécifie les fonctions permettant d'offrir une communication constante optimale.

Remarques

- Lorsque « Sync Lip » est réglé sur « Désactivé », dans le menu de configuration Audio, vous ne pouvez pas modifier le réglage de « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) ».

- Lorsque « Commande de débit adaptative (ARC) », « Demande de renvoi de paquet(ARQ) » ou « Correction d'erreurs sans voie de retour (FEC) » est réglé sur « Activé », vous ne pouvez pas régler « Sync Lip » sur « Désactivé » dans le menu de configuration Audio.

QoS QoS1

Configuration de

base

Commande de débit adaptative (ARC)

Vous permet de sélectionner si la bande passante LAN doit toujours être optimisée ou non.

Activé : Optimise toujours la bande passante LAN.

Désactivé : N'optimise pas la bande passante LAN.

Détection automatique de la bande passante

Vous permet de sélectionner l'utilisation ou non de la fonction de détection automatique de la bande passante.

Activé : Active la fonction de détection automatique de la bande passante.

Désactivé : Désactive la fonction de détection automatique de la bande passante.

Numéro du port TCP

Entrez le numéro d'interface TCP.

Numéro du port UDP

Entrez le numéro d'interface UDP.

Pour plus de détails sur les numéros de port utilisés sur le système, reportez-vous à « Liste des numéros de port utilisés sur le PCS-XL55 » à la page 252.

Demande de renvoi de paquet(ARQ)

Vous permet de sélectionner ou non la demande de renvoi de paquet lorsque des pertes de paquet se produisent pendant la communication.

Activé : Demande le renvoi des paquets.

Désactivé : Ne demande pas le renvoi des paquets.

Durée de mise en mémoire tampon ARQ

Pour régler la durée de mise en mémoire tampon utilisée pour la « Demande de renvoi de paquet(ARQ) ».

Vous pouvez choisir entre les options suivantes : « 300ms », « 150ms », « 80ms », « Automatique » et « Personnalisé ».

Lorsque « Personnalisé » est sélectionné, vous pouvez spécifier n'importe quelle durée de mise en mémoire tampon.

Durée de mise en mémoire tampon ARQ

Entrez la durée de mise en mémoire tampon (de 50 ms à 999 ms) lorsque vous sélectionnez « Personnalisé » dans « Durée de mise en mémoire tampon ARQ ».

Correction d'erreurs sans voie de retour (FEC)

Vous permet de sélectionner si les paquets reçus sont identifiés ou non avec une marque de correction d'erreur.

Activé : Identifier avec une marque de correction d'erreur.

Désactivé : Ne pas identifier avec une marque de correction d'erreur.

FEC redondance

Vous permet de configurer la redondance du paquet utilisé pour la Correction d'erreurs sans voie de retour (FEC).

Vous pouvez choisir entre les options suivantes: « 8 », « 4 », « 2 » et « Automatique ». Lorsque vous choisissez « 8 », « 4 » et « 2 », le débit binaire de communication peut être différent de la valeur spécifiée.

Vous permet de sélectionner ou non la transmission automatique de l'audio en double lorsque la communication audio est interrompue en fonction de l'état du réseau.

Activé : Active la fonction Transmission audio duplex.

Désactivé : Désactive la fonction Transmission audio duplex.

QoS QoS2

Réorganisation/

Mise en forme de trafic

Réorganisation

Vous permet de sélectionner la correction ou non de la réorganisation susceptible de causer une perte de paquets (ordre d'arrivée invalide dans le paquet). La correction de la réorganisation permet de bénéficier d'une image et d'un son plus fluides.

Activé : Corrige la réorganisation.

Désactivé : Ne corrige pas la réorganisation.

Réorganisation de la mémoire tampon

Vous permet de sélectionner la réorganisation de la mémoire tampon. Vous pouvez choisir entre les options suivantes : « Automatique », « 1 », « 2 » et « Personnalisé ».

Réorganiser le taux de mémoire tampon

Entrez le taux de réorganisation de la mémoire tampon. Vous pouvez entrer une valeur comprise entre 1 et 5.

Mise en forme de trafic

Vous permet de sélectionner l'utilisation ou non de la mise en forme de trafic, qui règle le taux de transfert de paquet IP.

Activé : Utilise la mise en forme de trafic.

Désactivé : N'utilise pas la mise en forme de trafic.

Menu TOS

TOS TOS

TOS

Type de données TOS

Vous permet de sélectionner le type de données pour lequel vous configurez le champ TOS (Type of Service).

Vidéo : Configurez le champ TOS pour les données vidéo.

Audio : Configurez le champ TOS pour les données vidéo.

Données : Configurez le champ TOS pour les signaux de contrôle de la caméra, etc.

Présentation : Configurez le champ TOS pour les données de présentation RVB.

TOS

Vous permet de sélectionner le mode de définition du champ TOS (Type de service) dans « Type de données TOS ».

Désactivé : Ne définit pas le champ TOS.

Priorité IP : Définit le champ TOS comme Priorité IP.

DSCP : Définit le champ TOS comme le Differentiated Services Code Point (DSCP). Entrez une valeur comprise entre 0 et 63.

Priorité

Entrez la valeur Priorité IP comprise entre 0 et 7.

Faible temps d'attente

Vous permet de sélectionner si le bit Faible temps d'attente pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Faible temps d'attente pour le champ TOS.

Désactivé : Ne spécifie pas le bit Faible temps d'attente pour le champ TOS.

Bande passante élevée

Vous permet de sélectionner si le bit Bande passante élevée pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Bande passante élevée pour le champ TOS.

Désactivé : Ne spécifie pas le bit Bande passante élevée pour le champ TOS.

Fiabilité élevée

Vous permet de sélectionner si le bit Fiabilité élevée pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Fiabilité élevée pour le champ TOS.

Désactivé : Ne spécifie pas le bit Fiabilité élevée pour le champ TOS.

Coût minimal

Vous permet de sélectionner si le bit Coût minimal pour le champ TOS doit être spécifié ou non.

Activé : Spécifie le bit Coût minimal pour le champ TOS.

Désactivé : Ne spécifie pas le bit Coût minimal pour le champ TOS.

DSCP

Entrez la valeur DSCP. Cette option n'apparaît que lorsque « TOS » est réglé sur « D S C P ».

Menu SIP

Le menu SIP permet de raccorder un téléphone IP, etc. en utilisant le protocole SIP (Session Initiation Protocol – protocole d'initiation de session).

SIP

Configuration de

base

Mode serveur SIP

Vous permet de sélectionner si vous utilisez un serveur SIP ou non.

Activé : Active l'utilisation du serveur SIP.

Désactivé : Désactive l'utilisation du serveur SIP.

Protocole de transport

Vous permet de sélectionner le protocole à utiliser pour SIP.

TCP : Utilise le protocole TCP (Transmission Control Protocol).

UDP : Utilise le protocole UDP (User Datagram Protocol). Il s'agit du réglage usine par défaut.

Numéro de port

Entrez le numéro de port utilisé pour SIP.

Domaine SIP

Entrez le nom du domaine SIP.

Nom d'utilisateur enregistré

Entrez le nom d'utilisateur pour le terminal à enregistrer sur le serveur SIP (39 caractères maximum).

Mot de passe

Définissez le mot de passe pour le terminal à enregistrer sur le serveur SIP (39 caractères maximum).

Adresse du serveur SIP

Entrez l'adresse du serveur SIP.

Port du serveur SIP

Entrez le numéro de port utilisé pour les communications avec le serveur SIP.

Menu RNIS

Le menu RNIS permet de configurer les lignes RNIS.

RNIS1

Configuration de

base

Pays/Région

Vous permet de sélectionner le pays ou la région où vous utilisez le système de communication.

Protocole

Vous permet de sélectionner le protocole des lignes RNIS à utiliser. Vous pouvez sélectionner RNIS local, Japon(NTT), RNIS Euro, RNIS euro (France), 5ESS(P-P), ou DMS-100, selon l'interface utilisée.

Pour les États-Unis et le Canada, reportez-vous à « Réglages SPID pour les États-Unis et le Canada » à la page 73.

RNIS2

Numéro de

téléphone

Entrez l'indicatif régional et le numéro local dans les zones de texte correspondant aux numéros de port sur l'unité RNIS.

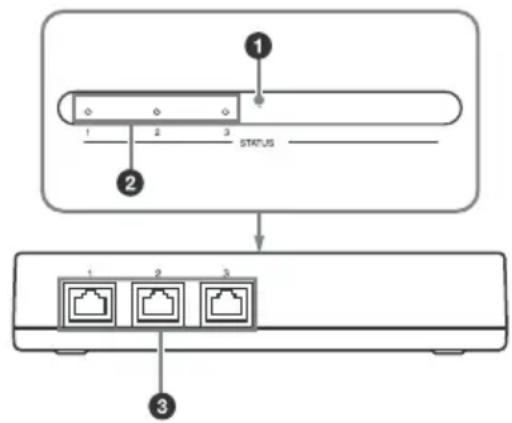

Les zones de texte correspondent aux numéros de port sur l'unité RNIS comme suit :

A1 : Port 1 sur l'unité RNIS.

A2 : Port 1 sur l'unité RNIS.

B1 : Port 2 sur l'unité RNIS.

B2 : Port 2 sur l'unité RNIS.

C1 : Port 3 sur l'unité RNIS.

C2 : Port 3 sur l'unité RNIS.

Indicatif régional

Entrez l'indicatif régional utilisé pour la ligne RNIS à utiliser. Ne saisissez pas le premier « 0 » de votre indicatif.

Numéro local

Entrez le numéro de téléphone (numéro local) de la ligne RNIS à utiliser.

Remarques

• Lorsque vous sélectionnez un champ vide et que vous appuyez sur la touche ENTER de la télécommande, le réglage du champ précédent est copié dans le champ sélectionné.
• En cas d'utilisation de l'unité RNIS PCSA-B768S, la sélection de la touche RNIS3 affiche les zones de texte D1 à F2. Remplissez les zones de texte D1 à F2 en fonction des lignes utilisées.

RNIS4

Sous-adresse

Les champs A1 à C2 (ou A1 à F2) apparaissent.

Sous-adresse

Entrez les sous-adresses pour les enregistrer. Les sous-adresses doivent être exclusivement composées de chiffres.

RNIS5

SPID

Les pages SPID (identificateur de profil de service) ne sont utilisées que pour les clients des États-Unis et du Canada.

Pour plus de détails, reportez-vous à « Réglages SPID pour les États-Unis et le Canada » à la page 73.

SPID

Les champs A1 à C2 (ou A1 à F2) apparaissent. Entrez le SPID (identificateur de profil de service).

Auto SPID

Lorsque vous sélectionnez « Auto SPID », vous pouvez configurer automatiquement l'Indicatif régional et le Numéro local sur la page Numéro de téléphone et les options SPID.

Réglages SPID pour les États-Unis et le Canada

Si vous vous connectez à un commutateur de type RNIS, vous devez configurer le SPID (Identificateur de profil de service). Si « Auto SPID » n'est pas disponible dans votre région, configurez manuellement le SPID à l'aide du menu RNIS.

1 Ouvrez la page Configuration de base du menu RNIS.

2 Entrez le code de votre pays dans la zone de texte Code de Pays/Région, en fonction du type de commutateur de réseau utilisé.

AT&T 5ESS (RNIS local), NTI DMS-100 (RNIS local) : Entrez « 1 ». AT&T 5ESS (RNIS personnalisé point à point) : Entrez « 1 * 12 ». NTI DMS-100 (RNIS personnalisé) : Entrez « 1*11 ».

3 Ouvrez la page Numéro de téléphone pour entrer le LDN (numéro de répertoire local) dans les zones de texte Numéro local.

Si vous utilisez le type de commutateur AT&T 5ESS (RNIS personnalisé point à point)

Entrez les mêmes LDN dans les zones de texte A1 et A2 (B1 et B2, C1 et C2, selon le nombre de lignes utilisées).

Si vous utilisez le type de commutateur NTI DMS-100 (RNIS local) ou NTI DMS-100 (RNIS personnalisé)

Entrez les différents LDN dans les zones de texte A1 et A2 (B1 et B2, C1 et C2, selon le nombre de lignes utilisées). Ces types de commutateur reçoivent un numéro séparé pour chaque canal.

Si vous utilisez le type de commutateur AT&T 5ESS (RNIS local)

Vous pouvez entrer dans deux canaux le même numéro ou deux numéros différents.

4 Ouvrez la page SPID (page ID) pour entrer le SPID.

En général, le SPID comporte 12 caractères, dont le LDN (numéro de répertoire local) à 7 caractères. Si vous avez entré des LDN séparés dans les zones de texte Numéro local pour chaque canal à l'étape 3, veillez à entrer les différents numéros SPID dans chacune des zones de texte A1 et A2 (B1 et B2, C1 et C22, selon le nombre de lignes utilisées).

Pour le type de commutateur AT&T 5ESS (RNIS local)

Entrez le SPID dans la zone de texte A1 seulement.

Pour les types de commutateur NTI DMS-100 (RNIS local), NTI DMS-100 (RNIS personnalisé) et AT&T 5ESS (RNIS local)

Entrez les différents numéros SPID dans les zones de texte A1 et A2.

Pour le type de commutateur AT&T 5ESS (RNIS personnalisé point à point)

Il n'est pas nécessaire de configurer le SPID, ni de renseigner les zones de texte A1 et A2 (B1 et B2, C1 et C2, selon le nombre de lignes utilisées).

5 Une fois les réglages effectués, sélectionnez « Enregistrer », puis appuyez sur la touche ENTER.

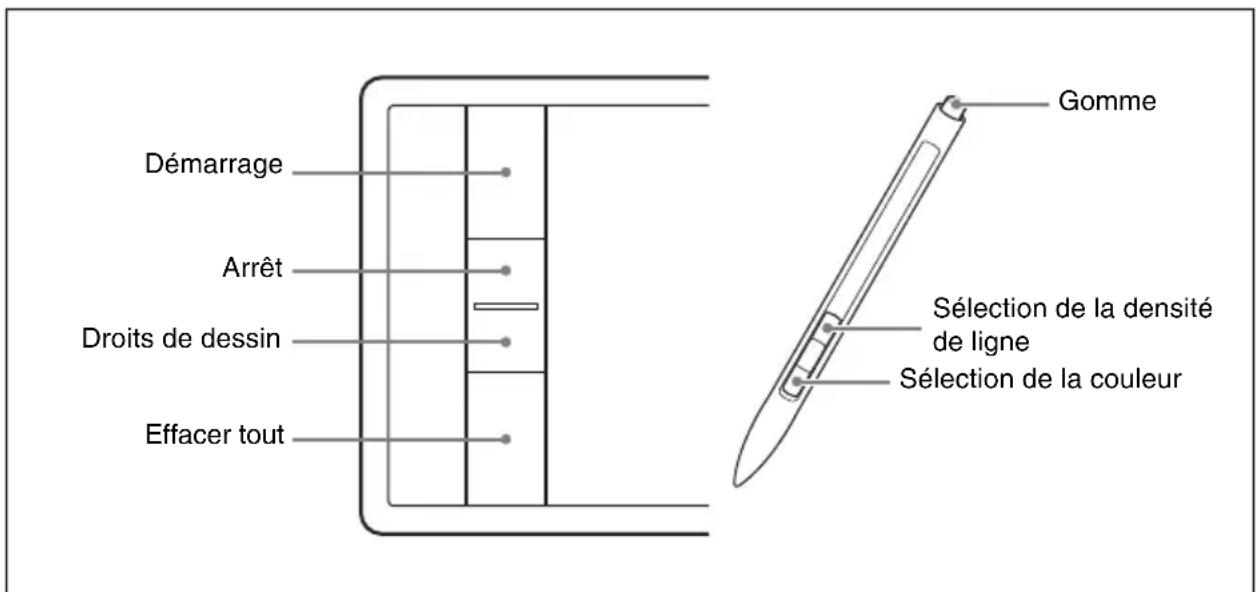

Menu Annotation

Le menu Annotation est utilisé pour la fonction d'annotation vous permettant de dessiner des lettres ou des graphiques à l'écran en utilisant la tablette à stylet.

Annotation

Annotation

Activer

Vous permet de sélectionner si la fonction d'annotation est activée ou non.

Activé : Active la fonction d'annotation.

Désactivé : Désactive la fonction d'annotation.

Couleur

Vous permet de sélectionner la couleur des lettres ou graphiques dessinés sur l'écran à l'aide d'une tablette à stylet.

Vous pouvez choisir entre les options suivantes : « Noir », « Rouge », « Bleu », « Vert », « Jaune », « Orange », « Violet et « Blanc ».

Densité de ligne

Vous permet de sélectionner la densité de la ligne dessinée sur l'écran à l'aide d'une tablette à stylet.

Vous pouvez choisir entre les options suivantes : « Epais », « Moyen » et « Peu dense ».

Menu Caméra

Caméra

Caméra

Menu Autres

Autres1

Réglage de

l'appareil

Nom du terminal

Entrez le nom du terminal local transmis à un correspondant distant (jusqu'à 30 caractères).

Mode de veille

Vous permet de sélectionner le passage ou non du système de communication en mode de veille après une période d'inactivité définie.

Activé : Autorise le passage en mode de veille du système

Désactivé : N'autorise pas le passage en mode de veille du système.

Temps avant mise en veille

Spécifiez le temps requis d'inactivité du système avant sa mise en veille. Ce temps peut être compris entre 1 et 99 minutes.

Pour plus de détails sur le mode de veille, reportez-vous au chapitre « Mode de veille » à la page 32.

Enregistrement du dernier numéro

Vous permet de choisir d'enregistrer ou non le correspondant dans l'Annuaire lorsque la communication se termine.

Désactivé: L'enregistrement du correspondant n'a pas lieu.

Activé : Si le correspondant n'a pas encore été enregistré dans l'Annuaire, le message « Souhaitez-vous enregistrer ce participant dans la liste ? » s'affiche sur l'écran du moniteur lorsque la communication se termine. Si vous sélectionnez « OK », le menu Edition de l'annuaire s'ouvre.

Contrôle par le site distant

Lorsque « Contrôle de la caméra distante » est configuré sur « Activé » dans le menu Communication, vous pouvez temporairement rejeter la commande de contrôle de caméra envoyée par le correspondant.

Activé : Accepte la commande de contrôle de la caméra.

Désactivé : Rejette la commande de contrôle de la caméra.

Langue/Language

Vous permet de sélectionner la langue de menu et d'affichage utilisée par le système. Vous pouvez sélectionner les langues suivantes : Anglais/English, Français/French, Allemand/German, Japonais/Japanese, Espagnol/Spanish, Italien/Italian, Chinois simplifié/Chinese, Portugais/Portuguese, Chinois traditionnel/Chinese, Coréen/Korean, Néerlandais/Dutch, Suédois/Swedish, Danois/Danish, Finnois/Finnish, Polonais/Polish, Russe/Russian, Arabe/Arabic, Thaï/Thai, Norvégien/Norwegian, Turc/Turkish, Gallois/Welsh, Tchèque/Czech et Hongrois/Hungarian.

Remarque

Les affichages de menu peuvent être en anglais pour certaines langues.

Autres2

Horloge

NTP

Vous permet de sélectionner l'obtention ou non des informations d'horloge à partir du serveur via NTP.

Activé : Obtient les informations d'horloge à partir du serveur.

Désactivé : N'obtient pas les informations d'horloge à partir du serveur.

Serveur NTP principal

Entrez l'adresse du serveur NTP principal à partir duquel obtenir les informations d'horloge.

Serveur NTP secondaire

Entrez l'adresse du serveur NTP secondaire à partir duquel obtenir les informations d'horloge.

Fuseau horaire

Vous permet de sélectionner le pays ou la région où vous utilisez le système de communication.

Mode d'affichage de l'horloge

Vous permet de sélectionner le mode d'affichage de l'horloge.

Vous pouvez choisir entre les options suivantes : « Année/mois/jour », « Mois/jour/année », « Jour/mois/année », « Année-mois-jour » et « Jour.mois.année ».

Date

Entrez la date du jour (année/mois/jour).

Heure

Réglez l'heure actuelle.

Mise à jour de l'heure

Sélectionnez « Exécuter » et appuyez sur la touche ENTER de la télécommande pour mettre à jour le réglage de l'horloge lorsque « NTP » est réglé sur « Activé ».

Autres3

Ecrans de menu

Vous permet d'indiquer si vous souhaitez afficher les options dans les menus Outils et Configuration.

Afficher la durée des communications

Désactivé : N'affiche pas le temps écoulé ou l'heure actuelle lors de la communication.

Durée des communications : Affiche le temps écoulé lors de la communication.

Heure actuelle : Affiche l'heure actuelle lors de la communication.

Afficher le nom du terminal

Désactivé : N'affiche pas le nom des terminaux connectés.

Affichez toujours : Affiche toujours les noms des terminaux connectés.

Affichez provisoirement : Affiche momentanément les noms des terminaux connectés.

Guide

Activé : Affiche les instructions guidant l'opération.

Désactivé : N'affiche pas les instructions.

Indicateur d'affichage

Activé : Affiche les indicateurs tels que « Memory Stick » et tablette.

Désactivé : N'affiche pas les indicateurs.

Affichage du mode de communication

Activé : Affiche le mode de communication lorsque le système est connecté au site distant.

Désactivé : N'affiche pas le mode de communication lorsque le système est connecté au site distant.

Afficher clavier des touches programmables

Activé : Affiche le clavier à l'écran.

Désactivé : N'affiche pas le clavier à l'écran.

Pour plus de détails sur le clavier à l'écran, reportez-vous à « Saisie de caractères à l'aide du clavier à l'écran » à la page 49.

Transparence du menu

Vous permet de sélectionner le degré de transparence de l'affichage du menu superposé à l'image d'arrière-plan. Vous pouvez choisir entre les options suivantes : « Haute », « Moyenne » et « Faible ».

Autres4

Touches

fonctions durant la communication

Vous permet de changer l'image par un seul appui sur une touche de la télécommande. Vous pouvez définir la fonction à affecter à chacune des touches F1 à F4 (fonction).

Remarque

Vous ne pouvez pas régler les « Touches fonctions durant la communication » pendant la communication. Réglez cette option avant le démarrage de la communication.

F1

Vous permet de sélectionner l'entrée vidéo changée en appuyant sur la touche F1 de la télécommande. Vous pouvez choisir entre les options suivantes : « Distant/Local », « Caméra », « RVB » et « Aucune action ». Cette option est préréglée sur « Distant/Local » en usine. Cette option vous permet de changer les caméras à contrôler entre le site local et le site distant pendant la communication en appuyant sur la touche F1 de la télécommande.

Remarque

Même si « F1 » est réglé sur une autre option que « Distant/Local », « F1 » est fixé à « Distant/Local » lorsque le menu Entrée vidéo ou Disposition s'affiche à l'écran. Dans quelques autres cas, la fonction des touches F1 à F4 peut être fixée indépendamment du réglage pour des commodités pratiques, les fonctions de la touche sont alors indiquées dans l'affichage des instructions.

F2

Vous permet de sélectionner l'entrée vidéo changée en appuyant sur la touche F2 de la télécommande. Vous pouvez choisir entre les options suivantes : « Caméra », « RVB » et « Aucune action ».

F3

Vous permet de sélectionner l'entrée vidéo changée en appuyant sur la touche F3 de la télécommande. Vous pouvez choisir entre les options suivantes : « Caméra », « RVB », « Zoom (RGB) » et « Aucune action ».

Lorsque « Zoom(RVB) » est sélectionné, une image au rapport 4 : 3 sera agrandie.

F4

Vous permet de sélectionner l'entrée vidéo changée en appuyant sur la touche F4 de la télécommande. Vous pouvez choisir entre les options suivantes : « Caméra », « RVB » et « Aucune action ».

Menu Menu d'accueil

Menu d'accueil 1

Menu d'accueil 1

Vous permet de sélectionner les options à afficher ou à masquer dans le menu Accueil.

Remarque

Certaines options peuvent ne pas être configurées en cours de communication.

Affichage de l'horloge

Activé : Permet l'affichage de l'heure actuelle dans le menu Accueil.

Désactivé : N'affiche pas l'heure actuelle.

Nom du terminal local

Activé : Affiche le nom du terminal local dans le menu Accueil.

Désactivé : N'affiche pas le nom du terminal local.

Affichage numéro

Vous permet de sélectionner l'identification du système local telle que l'adresse IP ou le nom de l'utilisateur, afin de l'afficher dans le menu Accueil.

SIP : Nom d'utilisateur : Affiche le nom d'utilisateur enregistré dans le serveur SIP.

SIP : Adresse : Affiche l'adresse SIP.

GK : Alias utilisateur : Affiche le nom d'utilisateur enregistré dans le gatekeeper lorsque vous utilisez ce dernier.

GK : Numéro utilisateur : Affiche le numéro d'utilisateur enregistré dans le gatekeeper lorsque vous utilisez ce dernier.

NAT : Adresse : Affiche l'adresse NAT lorsque vous connectez le système à un réseau utilisant le mode NAT.

Adresse IP : Affiche l'adresse IP.

Aucun affichage : N'affiche aucune d'identification, comme l'adresse IP ou le nom d'utilisateur, pour le système.

Etat de la borne

Activé : Affiche l'état de la borne locale dans le menu Accueil.

Désactivé : N'affiche pas l'état de la borne locale.

Messages d'avertissement

Activé : Affiche un message d'avertissement dans le menu Accueil en cas d'anomalie.

Désactivé : N'affiche pas de message d'avertissement.

Menu d'accueil2

Menu d'accueil 2

Vous permet d'indiquer si vous souhaitez ou non afficher les boutons du menu dans le menu Accueil.

Affichage de la touche Connecter

Sélectionnez les boutons de connexion à afficher dans le menu Accueil.

Simple : Affiche la touche « Connecter » seulement.

Individual : Permet de sélectionner l'affichage de « Annuaire », « Historique » ou « Appel détaillé » en fonction du réglage de chaque bouton.

Désactivé : N'affiche pas les boutons de connexion.

Bouton Annuaire

Activé : Affiche « Annuaire ».

Désactivé : N'affiche pas « Annuaire ».

Bouton Historique

Activé : Affiche « Historique ».

Désactivé : N'affiche pas « Historique ».

Bouton Appel détaillé

Activé : Affiche « Appel détaillé ».

Désactivé : N'affiche pas « Appel détaillé ».

Bouton Caméra

Activé : Affiche « Caméra ».

Désactivé : N'affiche pas « Caméra ».

Bouton Outils

Désactivé : N'affiche pas « Outils ».

Activé : Affiche « Outils ».

Composition à touche unique

Activé : Affiche les touches de numérotation à touche unique.

Désactivé : N'affiche pas les touches de numérotation à touche unique.

Composition directe

Désactivé : N'affiche pas « Émission d'appel » et la zone de texte pour la composition directe.

Activé : Affiche « Émission d'appel » et la zone de texte pour la composition directe.

Menu d'accueil3

Menu d'accueil 3

Vous permet d'indiquer si vous souhaitez ou non afficher les indicateurs (information d'état) dans le menu Accueil.

Affichage de l'entrée vidéo

Activé : Affiche le nom de l'entrée vidéo actuelle.

Désactivé : N'affiche pas le nom de l'entrée vidéo actuelle.

Affichage de l'entrée audio

Activé : Affiche l'entrée audio actuelle.

Désactivé : N'affiche pas l'entrée audio actuelle.

Compteur du niveau audio

Activé : Affiche le niveau d'entrée audio actuel.

Désactivé : N'affiche pas le niveau d'entrée audio actuel.

Volume

Activé : Affiche le volumètre pendant une durée définie lors du réglage du volume.

Désactivé : N'affiche pas le volumètre.

Etat LAN

Activé : Affiche l'état actuel de la connexion LAN.

Désactivé : N'affiche pas l'état actuel de la connexion LAN.

Etat RNIS

Activé : Affiche le port de l'unité RNIS actuellement utilisée.

Désactivé : N'affiche pas le port de l'unité RNIS actuellement utilisée.

Menu Administrateur

Le menu Administrateur est utilisé pour les administrateurs système.

Administrateur1

Mot de passe

En enregistrant le mot de passe dans ce menu, vous pouvez restreindre l'accès utilisateur à partir du système ou de la page Web aux menus de configuration ou les annuaires et empêcher leur modification.

Remarque

Si aucun mot de passe n'est activé, tout le monde peut accéder au système en utilisant son nom d'utilisateur respectif. Assurez-vous de configurer tous les mots de passe, afin d'empêcher les tiers non autorisés sur le réseau d'accéder au système.

Pour les détails sur quand chaque mot de passe est utilisé pour l'autorisation dans la page Web, reportez-vous au « Chapitre 8 : Fonction de contrôle Web ».

Mot de passe administrateur

Utilisez jusqu'à 8 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé par l'administrateur du système.

Lorsque vous enregistrez un mot de passe administrateur, une invite de mot de passe apparaît lorsque vous accédez au menu de configuration administrateur. De plus, le

mot de passe administrateur peut être utilisé comme mot de passe principal si plusieurs mots de passe sont enregistrés. Par exemple, si Mot de passe de modification de l'Annuaire, Enregistrer les réglages de Mot de passe et Mot de passe administrateur sont enregistrés, le mot de passe administrateur peut être utilisé pour modifier l'annuaire et les réglages.

Remarques

• Après la saisie du mot de passe administrateur pour modifier les réglages ou les annuaires, la modification est activée sans saisie de mot de passe à moins de commuter sur un autre écran du menu de configuration ou de l'écran Annuaire. De plus, la modification est activée sans saisie de mot de passe pendant environ 2 minutes après le retour au menu Home à partir du menu de configuration ou de l'Annuaire. La même chose s'applique lorsque vous accédez au menu de configuration administrateur.
• L'inscription seulement du mot de passe Administrateur ne permet pas la protection par mot de passe contre la modification des réglages et de l'Annuaire. Inscrivez toujours le mot de passe de modification de l'Annuaire et Enregistrer les réglages de mot de passe en plus du mot de passe administrateur.
• Notez que l'enregistrement d'autres mots de passe en laissant le mot de passe administrateur vide permet la modification et la connexion sans saisie de mot de passe à partir de la page Web.
• Conservez par écrit le mot de passe administrateur. Si vous ublicez le mot de passe administrateur, consultez votre revendeur Sony. Dans ce cas, la mémoire du système de communication est initialisée avant le dépannage et les données contenues dans les listes Annuaire et Historique, ainsi que les données relatives aux divers réglages, sont effacées.

Mot de passe de modification de l'Annuaire

Utilisez jusqu'à 8 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé pour les modifications de l'Annuaire.

Remarque

Après la saisie du mot de passe de modification de l'Annuaire, la modification de l'annuaire est activée sans saisie de mot passe de nouveau, à moins de commuter sur un autre écran de l'Annuaire. De plus, la modification est activée sans saisie de mot de passe pendant environ 2 minutes après le retour au menu Home à partir de l'Annuaire.

Enregistrer les réglages de mot de passe

Utilisez jusqu'à 8 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé pour enregistrer les réglages.

Remarque

Après la saisie du mot de passe Enregistrer les réglages de mot de passe, la modification des réglages est activée sans saisie de mot passe de nouveau, à moins de commuter sur un autre écran du menu configuration. De plus, la modification est activée sans saisie de mot de passe pendant environ 2 minutes après le retour au menu Home à partir du menu de configuration.

Mot de passe accès à distance

Utilisez jusqu'à 8 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé pour l'accès à la page Web.

Mot de passe d'affichage instantané

Utilisez jusqu'à 8 caractères alphanumériques et symboles pour enregistrer le mot de passe utilisé lors de la réception et de la visualisation de diffusions audio et vidéo à partir de terminaux PC sur la page Web.

Administrateur2

Définir Mot de

passe 1

Vous permet d'indiquer si vous souhaitez que « Enregistrer les réglages de mot de passe » s'affiche lors de la sauvegarde de chaque réglage.

Interface réseau

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Interface réseau.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Interface réseau.

Émission d'appel

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Émission d'appel.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Émission d'appel.

Réception d'appel

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Réception d'appel.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Réception d'appel.

Multipoint

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Multipoint.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Multipoint.

Mode IP

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Mode IP.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Mode IP.

Mode SIP

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Mode SIP.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Mode SIP.

Mode RNIS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Mode RNIS.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Mode RNIS.

Administrateur3

Définir Mot de

passe 2

Audio

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Audio.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Audio.

Vidéo

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Vidéo.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Vidéo.

LAN

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages LAN.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages LAN.

QoS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages QoS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages QoS.

TOS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages TOS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages TOS.

SIP

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages SIP.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages SIP.

RNIS

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages RNIS.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages RNIS.

Administrateur4

Définir Mot de

passe 3

Autres

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Autres.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Autres.

Menu d'accueil

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Menu d'accueil.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Menu d'accueil.

Administrateur

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Administrateur.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Administrateur.

Annotation

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Annotation.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Annotation.

Caméra

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Caméra.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Caméra.

Cryptage

Activez : Exige « Enregistrer les réglages de mot de passe » lors de l'enregistrement des réglages Cryptage.

Désactivez : N'exige pas le mot de passe lors de l'enregistrement des réglages Cryptage.

Annuaire partagé

Activez : Exige « Enregistrer les réglages de mot de passe » lors de la sauvegarde des réglages Annuaire partagé.

Désactivez : N'exige pas le mot de masse lors de l'enregistrement des réglages Annuaire partagé.

Administrateur5

Diffusion/

Enregistrement

Affichage instantané

Vous permet d'activer ou non l'affichage instantané.

Activez : Permet l'affichage instantané.

Désactivez: Ne permet pas l'affichage instantané d'une vidéoconférence.

Enregistrement

Vous permet d'activer ou non l'enregistrement de données vidéo et audio sur un « Memory Stick ».

Activez : Permet l'enregistrement.

Désactivez : Ne permet pas l'enregistrement.

Vidéo

Permet de sélectionner un débit binaire pour l'affichage instantané et l'enregistrement de données vidéo.

Désactivé : Désactive l'affichage instantané et l'enregistrement vidéo.

64Kbps : Transmet et enregistre des données vidéo à 64 Kbps.

128Kbps : Transmet et enregistre des données vidéo à 128 Kbps.

384Kbps : Transmet et enregistre des données vidéo à 384 Kbps.

512Kbps : Transmet et enregistre des données vidéo à 512 Kbps.

Remarque

Lorsque « Désactivé » est sélectionné, seules les données audio peuvent être transmises instantanément et enregistrées.

Adresse multidiffusion

Saisissez l'adresse multidiffusion pour l'affichage instantané.

Remarque

Vous pouvez saisir l'adresse monodiffusion dans ce menu. Si vous définissez l'adresse monodiffusion, saisissez au moins deux nombres différents dans « Numéro de port audio » et « Numéro de port vidéo » pour l'affichage instantané.

Numéro de port audio

Saisissez le numéro de port audio pour l'affichage instantané.

Numéro de port vidéo

Saisissez le numéro de port vidéo pour l'affichage instantané.

HOP

Saisissez un nombre entre 0 et 255 comme HOP pour les affichages instantanés.

Administrateur6

Autorisation

d'accès

Remarque

Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder au système. Lorsque vous réglez « Monitoring Web », « Accès Web », « Accès Telnet », ou « Accès SSH » sur « On » ou « Activé », l'écran de confirmation suivant s'affichera.

Lorsque les fonctions permettant l'accès externe à l'appareil sont activées, l'appareil est accessible par les tiers non autorisés sur le réseau. Par conséquent, assurez-vous de configurer tous les mots de passe, dans ce cas, dans la page Mot de passe du menu de configuration Administrateur.

Acceptor

Annuler

Pour confirmer la modification du réglage, sélectionnez « Accepter » et configurez tous les mots de passe sur la page Mot de passe (page 78) du menu de configuration Administrateur.

Le réglage ne sera pas modifié si vous sélectionnez « Annuler ».

Monitoring Web

Vous permet d'autoriser la surveillance de l'état des communications par le biais d'un navigateur Web (mise à jour automatique des images JPEG).

Activé : Permet la surveillance via un navigateur Web.

Désactivé : Ne permet pas la surveillance via un navigateur Web.

Accès Web

Vous permet de choisir d'autoriser ou non l'accès au système de communication via un navigateur web.

Activé : Permet l'accès via un navigateur Web.

Désactivé : Interdit l'accès via un navigateur Web.

Accès Telnet

Vous permet de choisir d'autoriser ou non l'accès au système de communication via Telnet.

Activé : Permet l'accès via Telnet.

Désactivé : Interdit l'accès via Telnet.

Accès SSH

Vous permet de choisir d'autoriser ou non l'accès au système de communication via SSH (Secure Shell).

Activé : Permet l'accès via SSH.

Désactivé : Interdit l'accès via SSH.

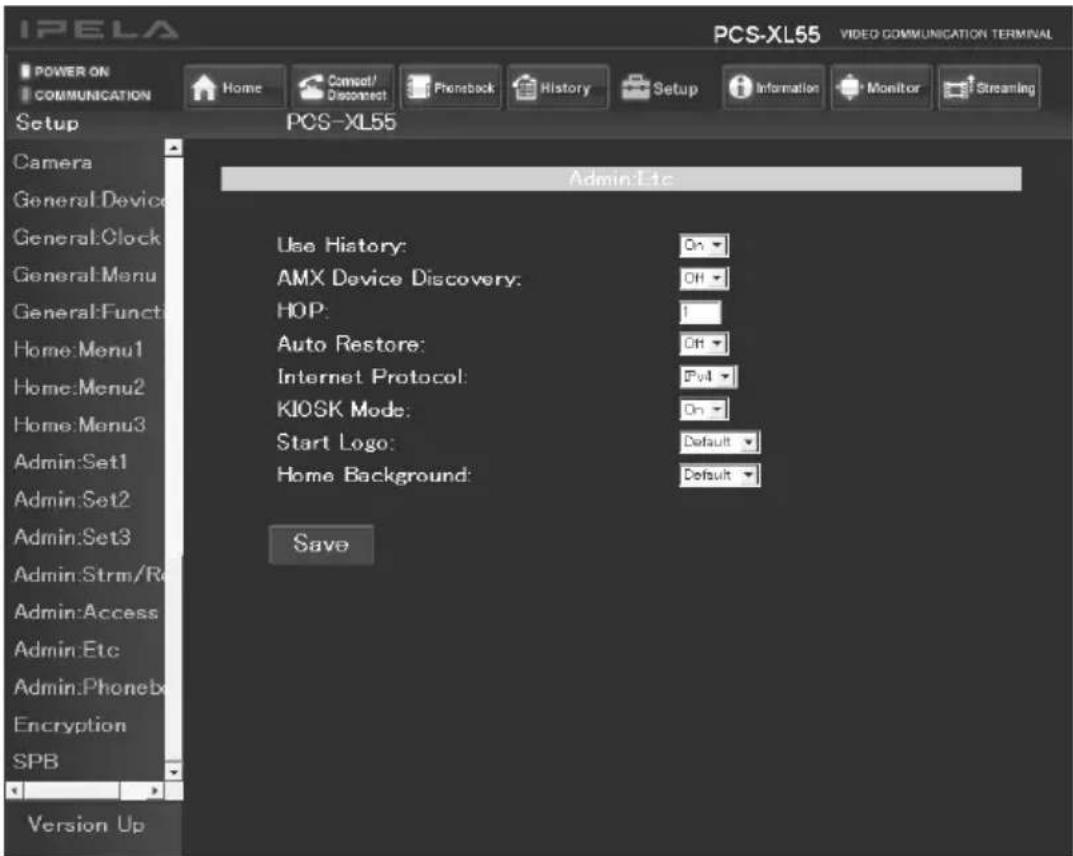

Administrateur7

Autres

Utiliser l'historique

Vous permet de choisir d'afficher ou non les listes d'historique pour la numérotation, etc.

Activé : Affiche les listes d'historique.

Désactivé : N'affiche pas les listes d'historique.

Sauver la config

Enregistre les données pour chaque réglage sur un « Memory Stick ». Les données de chaque réglage enregistrées sur le « Memory Stick » sont écrasées.

Remarque

Les données d'Annuaire et d' Historique ne sont pas enregistrées.

Charger la config

Charge les données de chaque réglage à partir d'un « Memory Stick ». Les données de chaque réglage enregistrées sur le système sont écrasées.

Remarque

Lors de l'enregistrement et du chargement des paramètres, assurez-vous que la version du système à partir de laquelle les données ont été enregistrées à l'origine est la même que la version du système local. Si ce n'est pas le cas, les données risquent de ne pas être reconnues.

AMX Device Discovery

Vous permet de choisir d'exporter ou non les informations AMX Device Discovery sur le réseau.

Désactivé : Désactive cette fonction.

Activé : Active cette fonction.

Lorsque le système AMX est connecté au système de communication via une connexion en série, les informations AMX Device Discovery sont émises par cette connexion en série.

Les systèmes AMX sont des dispositifs de contrôle externe qui servent à contrôler le système de communication. Lorsque le système AMX reçoit les informations Device Discovery du système de communication, le système passe automatiquement sous le contrôle du système AMX.

HOP

Saisissez un nombre entre 0 et 255 comme HOP pour l'Afficher le nom du terminal.

Restauration Automatique

Vous permet de choisir d'activer automatiquement ou non le système de communication en cas de coupure puis de rétablissement de l'alimentation électrique.

Activé : Active la fonction Restauration Automatique.

Désactivé : Désactive la fonction Restauration Automatique.

Protocole Internet

IPv4 : Utilise le protocole IPv4 (Internet protocol version 4) qui est largement utilisé.

IPv6 : Utilise le protocole IPv6 (Internet protocol version 6) de la prochaine génération.

IPv4/IPv6 : Utilise IPv4 et IPv6.

Remarque

Lorsque « Protocole Internet » est réglé sur « IPv6 » ou « IPv4/IPv6 », certaines des fonctions de ce système sont restreintes et certains menus Administrateur ne sont pas affichés.

Pour plus de détails, voir « Limitations pour l'utilisation du protocole IPv6 » à la page 89.

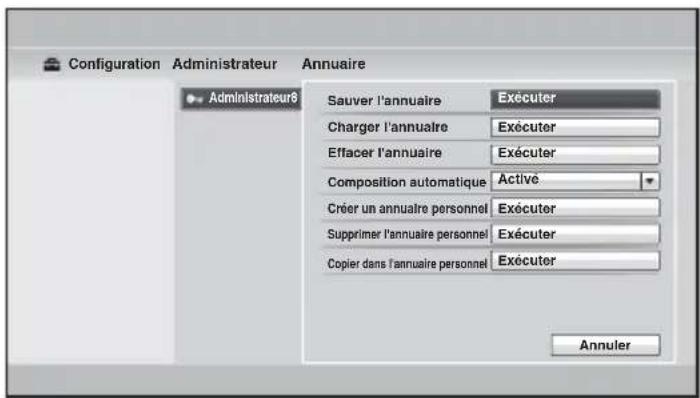

Administrateur8

Annuaire

Sauver l'annuaire

Vous permet d'enregistrer les données de l'Annuaire dans un « Memory Stick ». Les données déjà présentes sur le « Memory Stick » sont alors effacées.

Charger l'annuaire

Vous permet de charger des données dans l'Annuaire à partir d'un « Memory Stick ». Les données déjà présentes dans l'Annuaire sont alors écrasées.

Remarque

Lors du chargement des données de l'Annuaire, assurez-vous que la version du système à partir de laquelle les données ont été enregistrées à l'origine est la même que la version du système local. Si ce n'est pas le cas, les données risquent de ne pas être reconnues.

Effacer l'annuaire

Vous permet de supprimer un Annuaire du système.

Composition automatique

Vous permet de choisir de composer automatiquement ou non un correspondant spécifié dans l'Annuaire personnel créé sur un « Memory Stick », lorsque le « Memory Stick » est inséré.

Activé : Active la fonction Composition automatique.

Désactivé : Désactive la fonction Composition automatique.

Pour plus de détails, reportez-vous à « Appel automatique d'un correspondant spécifié de l'Annuaire personnel » à la page 124.

Créer un annuaire personnel

Vous permet de créer un dossier et un fichier vides pour un Annuaire personnel sur un « Memory Stick » inséré dans le système.

Pour plus de détails, reportez-vous à « Création d'un Annuaire personnel » à la page 122.

Supprimer l'annuaire personnel

Vous permet de supprimer l'Annuaire personnel d'un « Memory Stick » inséré dans le système.

Copier dans l'annuaire personnel

Vous permet de copier le contenu complet de l'Annuaire sur un Annuaire personnel enregistré sur un « Memory Stick » inséré dans le système.

Menu Cryptage

Le menu Cryptage permet de se connecter à un correspondant distant à l'aide d'une fonction de cryptage.

La fonction de cryptage permet une connexion dans la plus stricte confidentialité.

Pour plus de détails sur une connexion cryptée, reportez-vous au Chapitre 5.

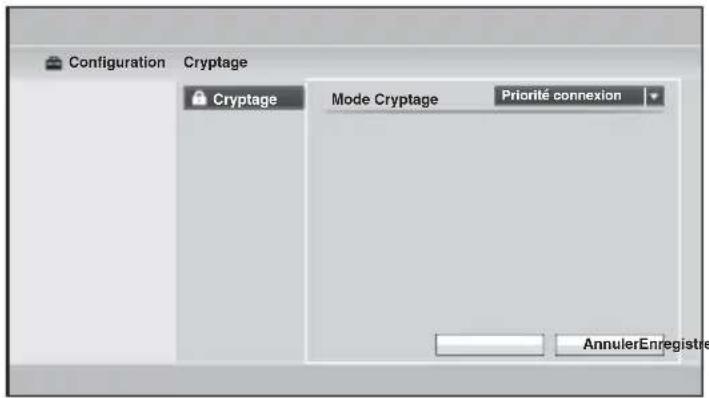

Cryptage

Cryptage

Mode Cryptage

Vous pouvez sélectionner l'utilisation ou non de la fonction de cryptage.

Désactivé: Désactive l'utilisation de la fonction de cryptage.

Priorité connexion : Pour une connexion avec la fonction de cryptage à un correspondant avec connexion cryptée standard activée. Pour une connexion avec la fonction de cryptage à un correspondant avec connexion cryptée standard désactivée ou avec la fonction de cryptage désactivée.

Priorité cryptage : Pour une connexion à un correspondant avec connexion cryptée standard activée.

Menu Annuaire partagé

Ce menu permet de configurer les réglages en cas d'utilisation de l'Annuaire partagé situé sur le serveur.

Pour plus de détails sur le menu Annuaire partagé, reportez-vous à « Utilisation de l'Annuaire partagé » à la page 124.

Annuaire partagé annuaire parta

Mode SPB

Sélectionne l'utilisation ou non du serveur gérant l'Annuaire partagé.

Activé : Active l'utilisation du serveur gérant l'Annuaire partagé.

Désactivé : Désactive l'utilisation du serveur gérant l'Annuaire partagé.

Adresse serveur SPB

Entrez l'adresse IP du serveur gérant l'Annuaire partagé.

Mot de passe du serveur SPB

Entrez le mot de passe du serveur gérant l'Annuaire partagé.

Affichage de l'Etat de la machine

Le menu Etat de la machine permet l'affichage des versions, du mode de communication, de la qualité de connexion de ligne, etc. du système de communication et des équipements connectés.

Affichage du menu Etat de la machine

1 Appuyez sur la touche TOOLS de la télécommande ou utilisez la touche ↑, ↓, ◀ ou ➤ pour sélectionner « Outils », puis appuyez sur la touche ENTER. Le menu Outils s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Etat de la machine », puis appuyez sur la touche ENTER. Le menu Etat de la machine s'affiche.

Ecrans d'information activés pour affichage dans le menu Etat de la machine

Informations machine (reportez-vous à la page 87) Etat des périphériques (reportez-vous à la page 87) Etat du mode de communication (reportez-vous à la page 87) Statut des lignes LAN (reportez-vous à la page 88) Vérification de l'acheminement des données (reportez-vous à la page 89)

3 Utilisez la touche , , ou de la télécommande pour sélectionner les informations à afficher, puis appuyez sur la touche ENTER. L'affichage sélectionné apparaît.

Informations machine

Le menu Informations machine affiche les versions du système de communication visuel HD et de l'équipement connecté pour une utilisation exclusive, les versions de logiciel installées, etc.

Version Hote

Affiche la version de logiciel du système de communication visuel HD.

Option Logicielle

Affiche le logiciel en option installé.

Aucun : Aucun logiciel n'est installé.

Présentation : Le système de communication est équipé du logiciel de solution de données HD pré-installé.

Multipoint : Le système de communication est équipé du logiciel MCU HD pré-installé.

Option I/F

Affiche l'équipement en option connecté.

Aucun : Aucun équipement optionnel n'est connecté.

RNIS (B768) : L'unité RNIS PCSA-B768S est connectée.

RNIS (B384) : L'unité RNIS PCSA-B384S est connectée.

Tablette : La tablette à stylet (Bamboo small CTH-470/K0 fabriquée par Wacom Co., Ltd.) est connectée.

Nom D'Hote

Affiche le nom de l'hôte.

Adresse IP

Affiche l'adresse IP du connecteur LAN.

Remarque

Lorsque « Protocole Internet » est réglé sur « IPv4/IPv6 » dans le menu Administrateur, les deux adresses IPv4 et IPv6 IP sont affichées.

Adresse MAC

Affiche l'adresse MAC du connecteur LAN.

Numéro de série

Affiche le numéro de série.

Version de la machine

Sélectionnez « Suivant » dans le menu Informations machine pour afficher la version du codec, etc.

Etat des périphériques

Entrée vidéo

Affiche le nom de l'entrée vidéo.

Entrée audio (MIC)

Affiche le nom du microphone.

Entrée audio (AUX)

Affiche le nom de l'entrée audio externe.

Sortie vidéo

Affiche la taille de sortie vidéo et le réglage 50 Hz/60 Hz de « Fréquence ».

Sortie audio

Affiche la sortie audio équipée avec ce système.

Mode LAN

Affiche le Mode LAN pour le connecteur LAN.

Gatekeeper

Affiche l’état d’enregistrement sur le gatekeeper avec les messages suivants : Gatekeeper : Gatekeeper requis, Gatekeeper confirmé, Gatekeeper rejeté, Inscription demandée, Inscription réussie, Echec de l’inscription, Inscription rejetée, Temporisation inscription, désinscription requise et Désinscription confirmée.

Etat du mode de communication

Le menu Etat du mode de communication affiche l'état actuel de la communication lorsque la communication est en cours, et l'état des communications précédentes lorsque aucune communication n'est en cours.

L'état des lignes RNIS, l'Statut des lignes LAN ou l'état de la connexion LAN sont également affichés selon l'interface de réseau utilisée.

Etat du mode de communication

L'état actuel de la communication va s'afficher. Lorsque deux points sont connectés au système, sélectionnez « Suivant » dans la partie inférieure de la page pour afficher la page suivante. Pour les éléments décrits avec « (Encode) » et « (Decode) », les descriptions sous « (Encode) » indiquent l'état du réglage du système local et celles situées sous « (Decode) » l'état à la réception.

Nom du terminal distant

Affiche le nom du terminal d'un correspondant.

Adresse distante

Affiche l'adresse d'un correspondant.

Audio Mode

Affiche le format de codage audio actuel.

Video Mode

Affiche le format de codage vidéo actuel. « H.264 HP » apparaît pendant la communication H.264 avec le profil High et « H.264 » pendant la communication H.264 avec le profil Baseline. Cependant, ces éléments n'apparaissent pas en mode 1080.

Remarque

Les formats de codage audio et vidéo utilisés pour la communication avec un correspondant peuvent être différents des réglages effectués dans ce menu selon l'état du système du site distant.

Frame Rate

Affiche le débit maximal d'images animées.

Rate

Affiche en temps réel le nombre de lignes connectées, ainsi que leur débit.

Interface réseau

Affiche l'interface réseau utilisée.

Camera Control

Indique si l'appareil est prêt ou non à utiliser les deux caméras.

H239

Indique si l'appareil est prêt ou non à utiliser le mode de présentation H.239.

Vérifier code

Affiche le code de contrôle de cryptage.

Statut des lignes LAN

L'état des lignes LAN sera affiché sur une page pour chaque point connecté au système. Le point connecté est affiché dans le coin supérieur gauche de chaque page. La sélection de « Suivant » dans la partie inférieure de la page affiche la page suivante.

Débit binaire - Codage

Affichage par catégorie (audio, vidéo et H.239 (présentation)) des taux de transfert pour l'envoi de données.

Débit binaire -Décodage

Affichage par catégorie (audio, vidéo et H.239 (présentation)) des taux de transfert pour la réception de données.

Nombre de paquets perdus

Affichage par catégorie (audio, vidéo et H.239 (présentation)) du nombre de paquets perdus pendant le transfert sur le réseau.

Nombre de paquets récupérés

Affichage par catégorie (audio, vidéo et H.239 (présentation)) du nombre de paquets perdus puis récupérés avec la fonction QoS du système.

Nombre de paquets reçus

Affichage par catégorie (audio, vidéo et H.239 (présentation)) du nombre de paquets reçus pendant la communication.

Vérification de l'acheminement des données

Le menu Vérification de l'acheminement des données permet de vérifier l'acheminement du réseau et affiche les résultats du contrôle.

Vous pouvez démarrer le contrôle d'acheminement du réseau en sélectionnant « Démarrage de la mesure » dans la partie inférieure du menu.

Pour plus de détails, « À propos de la Vérification de l'acheminement des données » à la page 98.

Adresse IP du site distant

Entrez l'adresse IP du terminal distant que vous souhaitez vérifier.

Interface réseau

LAN : Pour effectuer le contrôle d'acheminement pour le réseau branché sur le connecteur

Gateway

Affiche les résultats du contrôle de la passerelle par défaut.

ping

Affiche les résultats du contrôle de capacité d'atteinte, perte de paquets, temps de transmission aller-retour et H.323 (disponibilité de la communication H.323).

traceroute

Affiche des résultats du contrôle du HOP (nombre de routeurs traversés pour atteindre le site distant) et RTT total.

Démarrage de la mesure

Sélectionnez ce bouton pour démarrer un contrôle d'acheminement du réseau.

Previous

Sélectionnez ce bouton pour restaurer le menu Etat de la machine.

Limitations pour l'utilisation du protocole IPv6

Les fonctions du système sont restreintes comme suit lors de l'utilisation du Protocole Internet IPv6 ou des deux Protocoles Internet IPv4 et IPv6.

Fonctions utilisables avec le protocole IPv6

• Mode SNMP *
  • NTP
• Annuaire partagé*
  • T O S *
• Vérification de l'acheminement des données*
  • AMX Device Discovery*
• PPPoE
• Affichage instantané
  • NAT
  • SIP

* Utilisable avec IPv4 lors de l'utilisation de IPv4 et IPv6.

Définition des configurations réseau

Cette section décrit comment définir les configurations réseau à utiliser avec plusieurs réseaux.

Pour plus de détails sur le menu LAN, reportez-vous à « Menu LAN » (page 66).

Pour plus de détails sur les configurations, consultez l'administrateur système.

Connexion LAN par DHCP

Exemple de configuration

LAN (A) LAN (B)

Configurez « Mode DHCP » sur « Automatique » sur la page Configuration de base du menu LAN.

Le réglage a été configuré correctement si l'adresse IP apparaît dans le menu Accueil.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexion LAN par un routeur

Exemple de configuration

Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

Le réglage a été configuré correctement si l'adresse IP correcte apparaît dans le menu Accueil.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexion LAN par un gatekeeper

Exemple de configuration

1 Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

2 Configurez « Mode Gatekeeper » sur « Activé » sur la page Gatekeeper du menu LAN et entrez les valeurs appropriées pour « Adresse gatekeeper », « Alias utilisateur » et « Numéro utilisateur ».

L'adresse IP enregistrée est affichée dans le menu Accueil.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez le nom ou le numéro d'utilisateur défini par le correspondant distant et appelez.

Connexion LAN par NAT

La connexion via NAT permet de partager une adresse IP entre plusieurs ordinateurs sur le même réseau LAN. Cette section décrit comment configurer une communication visuelle dans des environnements NAT et IP globaux.

Exemple de configuration

1 Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

2 Configurez « Mode NAT » sur « Activé » sur la page Configuration NAT du menu LAN et entrez l'adresse IP appropriée dans « Adresse IP WAN ».

Le réglage a été configuré correctement si l'adresse IP WAN correcte apparaît dans le menu Accueil.

Pour afficher l'adresse NAT dans le menu Accueil, vous devez configurer « Affichage numéro » sur « NAT : Adresse » sur la page Menu d'accueil 1 du menu Menu d'accueil (page 77).

3 Les correspondants doivent configurer la page Configuration de base dans le menu LAN de la même façon.

Remarque

Les correspondants n'ont pas besoin de configurer les réglages de la page Configuration NAT dans le menu LAN car ils ne sont pas dans un environnement NAT.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Remarque

Lorsque vous utilisez le terminal dans l'environnement NAT, vous pouvez vous connecter à un correspondant (IP globale) mais pour qu'un correspondant se connecte à vous, vous devez configurer vos réglages de routeur. Pour plus de détails sur les réglages de routeur, consultez l'administrateur système.

Connexion LAN avec traversée de pare-feu H.460

Vous pouvez utiliser H.460 pour traverser les pare-feu et vous connecter avec les terminaux d'autres réseaux.

Exemple de configuration

1 Saisissez un nom dans « Nom de l'hôte » à la page Configuration de base du menu LAN et saisissez les valeurs appropriées pour « Adresse IP », « Masque réseau » et « Adresse passerelle ».

2 Réglez « H.460 » sur « Activé » sur la page Gatekeeper dans le menu de configuration LAN. Réglez « Mode Gatekeeper » sur « Activé » et entrez la valeur appropriée pour « Adresse gatekeeper ».

L'adresse IP enregistrée est affichée dans le menu Accueil.

Pour établir une conférence vidéo

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexion LAN par PPPoE

Lorsque vous utilisez PPPoE, vous pouvez vous connecter via un réseau LAN sans routeur.

Un modem (utilisant le mode passerelle) est exigé pour utiliser FLET'S ADSL.

Exemple de configuration

1 Configurez « PPPoE » sur « Activé » sur la page PPPoE du menu LAN et entrez le nom d'utilisateur PPPoE ainsi que le mot de passe PPPoE fourni par votre prestataire de services.

2 Si le prestataire de services vous donne une adresse IP fixe, configurez « IP fixe pour PPPoE » sur « Activé » et saisissez votre adresse IP fixe pour PPPoE dans « Adresse IP fixe pour PPPoE. » à la page PPPoE du menu LAN.

Le réglage a été configuré correctement si l'adresse IP correcte apparaît dans le menu Accueil.

Remarque

Si l'adresse de serveur DNS fixe est spécifiée par le fournisseur, configurez « DNS » sur « Spécifier » et entrez les adresses spécifiques dans les champs « DNS primaire » et « DNS secondaire ».

3 Les correspondants doivent effectuer la même configuration.

Pour se connecter à un correspondant

Sélectionnez « IP » sous « Interface réseau », entrez l'adresse IP du correspondant distant et appelez.

Connexions RNIS

1 Entrez les numéros appropriés pour « Indicatif régional » et « Numéro local » sur la page Numéro de téléphone du menu RNIS.

Remarque

Ne saisissez pas le premier « 0 » de votre indicatif.

Pour plus de détails sur le menu RNIS, reportez-vous à « Menu RNIS » (page 72).

Pour plus de détails sur les configurations, consultez l'administrateur système.

Le réglage a été configuré correctement si le numéro de ligne correct apparaît dans le menu Accueil.

2 Les correspondants doivent effectuer la même configuration.

Remarque

Pour la connexion à l'unité RNIS, utilisez les ports en ordre croissant.

Oui : 1, 2, 3...

Non : 1, 6, 5...

Pour se connecter à un correspondant

Sélectionnez « RNIS » sous « Interface réseau », entrez le numéro de ligne du correspondant distant et appelez.

Pour plus de détails sur le démarrage d'une communication visuelle, reportez-vous à « Démarrage d'une connexion par appel d'un correspondant » (page 99).

À propos de la Vérification de l'acheminement des données

Avant de connecter un système distant, vous pouvez contrôler la transmission du réseau pour vous assurer de la qualité de la communication avec le système.

Pour le contrôle d'acheminement du réseau, il est nécessaire de connaître le réseau. Consultez votre administrateur réseau ou votre revendeur Sony.

Pour toute question relative au résultat du contrôle, consultez votre administrateur réseau ou votre revendeur Sony.

Pour démarrer le contrôle d'acheminement du réseau

Ouvrez le menu Vérification de l'acheminement des données du menu Etat de la machine sur le système local qui effectue le contrôle d'acheminement, puis réglez les éléments nécessaires dans le menu.

Sélectionnez « Démarrage de la mesure » pour démarrer le contrôle d'acheminement du réseau.

Pour la procédure permettant d'ouvrir le menu Vérification de l'acheminement des données, voir « Affichage de l'Etat de la machine » à la page 85.

Remarque

Pendant que le contrôle d'acheminement du réseau s'effectue, vous ne pouvez pas utiliser d'autres fonctions, y compris la communication. Lorsque le contrôle d'acheminement est terminé, les résultats du contrôle s'affichent dans le menu Vérification de l'acheminement des données.

C h a p i t r e 3 : Connexion de base

Ce chapitre explique comment se connecter avec un correspondant après que l'administrateur a effectué les divers enregistrements et réglages requis. Ce chapitre décrit une communication point à point effectuée par l'intermédiaire d'une connexion LAN, RNIS au moyen de l'unité RNIS PCSA-B384S ou PCSA-B768S ou SIP en option.

Pour l'utilisation d'un équipement en option, reportez-vous au Chapitre 4.

Pour effectuer une communication cryptée, reportez-vous au Chapitre 5.

Pour effectuer une communication multipoint, reportez-vous au Chapitre 6.

Démarrage d'une connexion par appel d'un correspondant

Vous pouvez démarrer une communication avec un correspondant en composant son numéro. Une fois la connexion établie avec le correspondant, vous pouvez commencer à parler comme lors d'un appel téléphonique normal et démarrer une communication.

Vous pouvez appeler un correspondant en utilisant les diverses méthodes décrites ci-dessous. Utilisez l'une ou l'autre de ces méthodes en fonction des réglages du menu Accueil ou de l'état de la connexion.

• Appel d'un correspondant à l'aide du menu Connecter (page 101)
• Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe) (page 102)
• Appel d'un correspondant à l'aide des touches de numérotation à touche unique (page 104)
• Appel d'un correspondant en le sélectionnant dans la liste d'historique (page 105)
• Appel d'un correspondant enregistré dans l'Annuaire (page 106)
• Appel d'un correspondant non enregistré dans l'Annuaire en réglant les éléments nécessaires dans le menu Appel détaillé (page 108)

Mise sous tension

1 Mettez sous tension les équipements externes qui vont être utilisés.

2 Appuyez sur l'interrupteur d'alimentation I/© du système de communication pour le mettre sous tension.

Le témoin I/↓ (alimentation) du système de communication clignote. « Démarrage » s'affiche en bas à droite du moniteur, puis le logo IPELA s'affiche.

Lorsque le système a terminé le démarrage, le témoin reste constamment allumé en vert.

Le menu Accueil apparaît sur l'écran du moniteur et l'image filmée par la caméra locale s'affiche également.

3 Vérifiez que le cache d'objectif de la caméra est ouvert.

S'il est fermé, ouvrez-le en faisant glisser vers la droite le levier du cache d'objectif au-dessus du système.

Appel d'un correspondant à l'aide du menu Connecter

Cette méthode est disponible lorsque la touche Connecter est affichée dans le menu Accueil.

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Connector » dans le menu Accueil, puis appuyez sur la touche ENTER. Le menu Connector s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner la méthode d'appel du correspondant souhaitée, puis appuyez sur la touche ENTER.

L'écran de menu varie en fonction de l'élément sélectionné.

Entrer Numéro/Adresse : Le menu Appel détaillé apparaît à l'écran.

Pour la procédure à suivre, reportez-vous à « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 108.

Sélection dans l'annuaire : L'Annuaire s'affiche à l'écran.

Pour la procédure à suivre, reportez-vous à « Appel d'un correspondant enregistré dans l'Annuaire » à la page 106.

Sélection dans l'Historique : La liste d'historique s'affiche à l'écran.

Pour la procédure à suivre, reportez-vous à « Appel d'un correspondant en le sélectionnant dans la liste d'Historique » à la page 105.

Appel d'un correspondant en saisissant directement son adresse ou son numéro (composition directe)

Lorsque « Composition directe » est réglé sur « Activé » dans le menu Menu d'accueil, la zone d'entrée du numéro, le bouton Émission d'appel, etc. s'affichent dans le menu Accueil, ce qui vous permet d'utiliser la fonction composition directe.

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Interface réseau » dans le menu Accueil, puis appuyez sur la touche ENTER.
2 Utilisez la touche , , ou de la télécommande pour sélectionner l'interface réseau à utiliser, puis appuyez sur la touche ENTER. IP : Se connecte au système sur le site distant via un réseau LAN branché sur le connecteur LAN). RNIS : Se connecte au système sur le site distant via une ligne RNIS. TEL : Se connecte à un téléphone sur le site distant via une ligne RNIS pour une réunion vocale.

Remarque

Lorsque « SIP » est activé dans « Interface réseau » du menu de configuration Interface réseau, vous pouvez sélectionner « SIP » dans la zone de sélection de l'interface réseau.

3 Sélectionnez la zone d'entrée du numéro à l'aide de la touche ↑, ↓, ← ou → de la télécommande, puis appuyez sur la touche ENTER.
4 Entrez l'adresse IP ou le numéro de ligne du correspondant à l'aide des touches numériques de la télécommande, puis appuyez sur la touche ENTER.

Remarques

Le format de l'adresse pour une connexion SIP est le suivant :

• 4000 (chiffre affecté par le serveur SIP)
• [e-mail]
• 192.168.1.1 (lorsque l'adresse IP et le serveur SIP ne sont pas utilisés)

5 Appuyez sur la touche CONNECT () de la télécommande. Ou alors, utilisez la touche , , ou de la télécommande pour sélectionner « Émission d'appel », puis appuyez sur la touche ENTER.

Le système compose l'adresse IP ou le numéro de téléphone entré à l'étape 4. « Appel » s'affiche sur l'écran du moniteur.

Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant établissement de la connexion avec le correspondant

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ☐u sur la touche ENTER de la télécommande.

Appel d'un correspondant à l'aide des touches de numérotation à touche unique One-Touch Dial

Lorsque « Composition à touche unique » est réglé sur « Activé » dans le menu Menu d'accueil, les touches de numérotation à touche unique s'affichent dans le menu Accueil, ce qui vous permet d'utiliser la fonction de numérotation à touche unique.

Pour l'enregistrement des touches de numérotation à touche unique, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 115.

1 Ouvrez menu Accueil.
2 Sélectionnez la touche de numérotation à touche unique pour laquelle le correspondant que vous souhaitez appeler est enregistré à l'aide des touches F1 à F4 de la télécommande.

Ou alors, sélectionnez la touche de numérotation à touche unique que vous voulez appeler dans le menu Accueil en appuyant sur la touche , , ou de la télécommande, puis appuyez sur la touche ENTER. Sélectionnez « Connector » dans le sous-menu affiché avec la touche , , ou , et appuyez sur la touche ENTER.

Touches de Composition à touche unique

Le système compose le numéro du correspondant sélectionné. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant établissement de la connexion avec le correspondant

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ) ou sur la touche ENTER de la télécommande.

Appel d'un correspondant en le sélectionnant dans la liste d'Historique

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Historique » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Sélection dans l’Historique ».

Le menu Historique s'affiche.

Remarque

Vous pouvez afficher le menu Historique en sélectionnant « Historique » dans le menu Annuaire ou Appel détaillé.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Émission d'appel (historique des appels sortants) », « Réception d'appel (historique des appels entrants) » ou « Appel manqué (historique des appels entrants en cas d'absence) », puis appuyez sur la touche ENTER ou la touche .

La liste d'historique sélectionnée s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le correspondant que vous souhaitez appeler.
4 Appuyez sur la touche CONNECT ( ) de la télécommande. Ou alors, appuyez sur la touche ENTER pour afficher le sous-menu, sélectionnez

« Connector » avec la touche ↑, ↓, ← ou → et appuyez sur la touche ENTER.

Le système compose le numéro du correspondant sélectionné. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant établissement de la connexion avec le correspondant

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ?ou sur la touche ENTER de la télécommande.

Remarque

Vous pouvez sélectionner les éléments ci-après dans le sous-menu :

« Annuler » : Annule la sélection effectuée dans la liste d'historique.

« Edition » : Affiche le menu Edition de l'annuaire pour l'enregistrement dans l'Annuaire.

« Suppression » : Efface l'appel sélectionné de la liste d'historique.

Appel d'un correspondant enregistré dans l'Annuaire

Pour l'enregistrement dans l'Annuaire, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 115.

1 Utilisez la touche , , ou de la télécommande pour sélectionner la fonction « Annuaire » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Sélection dans l'annuaire ».

L'Annuaire s'affiche sur l'écran du moniteur.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le groupe dans lequel le correspondant que vous voulez appeler est enregistré, puis appuyez sur la touche ENTER.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le correspondant que vous souhaitez appeler.

4 Appuyez sur la touche CONNECT () de la télécommande. Ou alors, appuyez sur la touche ENTER pour afficher le sous-menu, sélectionnez « Connecter » avec la touche ↑, ↓, ◀ ou ➔ et appuyez sur la touche ENTER.

Le système compose le numéro du correspondant sélectionné. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte au système du site distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche.

La communication avec le correspondant peut alors commencer.

Annulation de la composition avant l'établissement de la connexion

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ) ou sur la touche ENTER de la télécommande.

Basculement de l'affichage de l'Annuaire entre la liste et les vignettes

Chaque fois que vous appuyez sur la touche F1 de la télécommande, l'affichage bascule entre la liste et les vignettes.

Modification de l'ordre d'affichage

Chaque fois que vous appuyez sur la touche F2 de la télécommande, l'écran bascule entre la liste des noms du correspondant par ordre alphabétique croissant et la liste des noms du correspondant par ordre alphabétique décroissant.

Pour afficher l'Annuaire pendant la conversation

Appuyez sur le bouton de la télécommande pendant la communication.

Appel d'un correspondant enregistré dans l'Annuaire personnel

1 Insérez un « Memory Stick » contenant l'Annuaire personnel dans la fente Memory Stick du système de communication.

L'Annuaire est remplacé par l'Annuaire personnel.

2 Sélectionnez « Annuaire personnel » dans le menu Accueil et appuyez sur la touche ENTER.

3 Utilisez la touche , , ou de la télécommande pour sélectionner un correspondant que vous souhaitez appeler à partir de l'Annuaire personnel.

4 Appuyez sur la touche CONNECT () de la télécommande. Ou alors, appuyez sur la touche ENTER pour afficher le sous-menu, sélectionnez « Connecter » avec la touche ↑, ↓, ◀ ou ➡ et appuyez sur la touche ENTER.

Remarque

Si la fonction de composition automatique de l'Annuaire personnel est activée, le système commence la composition dès que le « Memory Stick » est inséré.

Appel d'un correspondant non enregistré dans l'Annuaire

1 Utilisez la touche , , ou de la télécommande pour sélectionner « Appel détaillé » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Entrer Numéro/Adresse ».

Le menu Appel détaillé apparaît à l'écran.

2 Sélectionnez l'interface de réseau à utiliser pour la connexion.

Utilisez la touche , , ou pour sélectionner « Interface réseau », puis appuyez sur la touche ENTER. Les paramètres de réglage s'affichent. Appuyez sur la touche , , or pour sélectionner l'interface réseau à utiliser pour établir la connexion avec le correspondant, puis appuyez sur la touche ENTER.

IP : Se connecte à un correspondant via un réseau LAN branché sur le connecteur (LAN).

RNIS : Se connecte à un correspondant via une ligne RNIS.

RNIS(2B) : Se connecte avec le système au format H.221 via les canaux 2B de la connexion RNIS.

TEL : Se connecte au téléphone d'un correspondant pour effectuer une conférence téléphonique via la connexion RNIS.

Remarque

Lorsque « SIP » est activé dans « Interface réseau » du menu de configuration Interface réseau, vous pouvez sélectionner « SIP » dans « Interface réseau ».

3 Configurez les lignes LAN ou RNIS à utiliser pour la connexion.

En cas d'utilisation du LAN

①Entrez l'adresse IP d'un correspondant à appeler dans la zone de texte IP.

Sélectionnez la zone de texte IP à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER. Ensuite, entrez l'adresse IP avec les touches numériques de la télécommande ou du clavier virtuel, et appuyez sur la touche ENTER.

Entrez le nom d'hôte et le nom du domaine en cas d'utilisation du serveur DNS (ex. domaine hôte), ou en cas d'utilisation du gatekeeper, entrez le nom d'utilisateur et le numéro d'utilisateur du correspondant enregistrés dans le menu de configuration LAN du système du correspondant, puis appuyez sur la touche ENTER.

Remarques

• Lorsque « Protocole Internet » est réglé sur « IPv4 » dans le menu Administrateur, vous pouvez saisir un point (.) avec ➤ ou la touche DOT.
• Lorsque « Protocole Internet » est réglé sur « IPv6 » ou « IPv4/IPv6 » dans le menu Administrateur, vous pouvez saisir deux points (:) avec ➤ ou la touche DOT.
  Lorsque « IPv4/IPv6 » est spécifié, seulement les deux points peuvent être saisis avec la touché ➤. Lorsque « IPv4/IPv6 » est spécifié et que vous appelez avec IPv4, appuyez deux fois sur la touche DOT pour saisir un point.
• Pour supprimer le dernier caractère entré, utilisez la touche BACK SPACE de la télécommande ou « Back Space » du clavier à l'écran.
• Pour supprimer l'adresse IP entrée, utilisez la touche RETURN de la télécommande ou « Cancel » du clavier à l'écran.

② Sélectionnez le débit binaire de communication.

Utilisez la touche , , ou pour sélectionner « Débit binaire de communication », puis appuyez sur la touche ENTER. Appuyez sur la touche , , ou pour sélectionner le débit binaire de communication dans le sous-menu affiché, puis appuyez sur la touche ENTER.

En cas d'utilisation du RNIS

①Entrez le numéro de téléphone d'un correspondant à joindre dans la zone de texte A.

Utilisez la touche , , ou de la télécommande pour sélectionner la zone de texte A, puis appuyez sur la touche ENTER. Ensuite, entrez le numéro de téléphone avec les touches numériques de la télécommande ou du clavier virtuel, et appuyez sur la touche ENTER.

Remarques

• N'entrez pas de préfixe dans la zone de numéro de téléphone lorsque le réglage de préfixe est défini comme Activé. Pour plus de détails sur les réglages de préfixe, reportez-vous à voir « Menu Émission d'appel » à la page 56.
• Même si vous connectez plusieurs lignes RNIS (2B (128k) ou plus de lignes), l'entrée d'un numéro de téléphone du correspondant vous permet de connecter automatiquement toutes les lignes utilisées.
• Si vous sélectionnez la ligne RNIS (128K), les zones de texte A1 et A2 apparaissent. Vous pouvez entrer un numéro de ligne RNIS différent dans chaque zone de texte. Vous pouvez copier le numéro saisi dans la zone de texte A1 dans la zone de texte A2 en appuyant sur la touche ENTER de la télécommande alors que la zone de texte A2 est sélectionnée.
• Pour supprimer le dernier caractère entré, utilisez la touche BACK SPACE de la télécommande ou « Back Space » du clavier à l'écran.
• Pour supprimer le numéro de téléphone RNIS entré, utilisez la touche RETURN de la télécommande ou « Cancel » du clavier à l'écran.

② Sélectionnez le nombre de lignes RNIS à utiliser pendant l'appel. Utilisez la touche , , ou de la télécommande pour sélectionner « Débit », puis appuyez sur la touche ENTER. Appuyez sur la touche , , ou pour sélectionner le nombre de canaux à utiliser pour appeler un correspondant à partir des éléments affiché, puis appuyez sur la touche ENTER.

Remarque

Etablissement de la connexion avec le correspondant en entrant tous les numéros de téléphone pour les lignes RNIS utilisées

Si le système du correspondant n'est pas équipé de la fonction BONDING, l'entrée du numéro de téléphone d'un correspondant ne permet pas la connexion automatique de plusieurs lignes RNIS utilisées pour la connexion avec le correspondant. Pour vous connecter avec le correspondant en entrant tous les numéros de téléphone, enregistrez les numéros de téléphone du correspondant pour les lignes RNIS à utiliser en vous reportant à Enregistrement d'un correspondant – Annuaire (page 115), puis établissez la connexion avec le correspondant en suivant la procédure décrite dans la section Appel d'un correspondant enregistré dans l'Annuaire (page 106).

4 Appuyez sur la touche CONNECT () de la télécommande ou utilisez la touche ↑, ↓, ← ou → pour sélectionner « Connector » dans la partie inférieure du menu, puis appuyez sur la touche ENTER de la télécommande.

Le système compose l'adresse IP ou le numéro de téléphone RNIS entré à l'étape 3. « Appel » s'affiche sur l'écran du moniteur.

Lorsque le système se connecte au système distant, le message « Session commencée. » s'affiche à l'écran et l'image du site distant s'affiche. La communication avec le correspondant peut alors commencer.

Annulation de la composition avant l'établissement de la connexion

Lorsque « Appel » est affiché sur l'écran du moniteur, appuyez sur la touche DISCONNECT ( ) ou sur la touche ENTER de la télécommande.

Pour sauvegarder dans l'Annuaire l'adresse IP ou le numéro de téléphone RNIS entré

Lorsque vous entrez l'adresse IP ou le numéro de téléphone RNIS, la touche Enregistrer apparaît en bas du menu.

Sélectionnez « Enregistrer » avec la touche ↑, ↓, ← ou →, puis appuyez sur la touche ENTER de la télécommande. Le menu Edition de l'annuaire s'affiche. Enregistrez l'adresse ou le numéro que vous avez saisi dans l'Annuaire.

Pour plus de détails sur le menu Edition de l'annuaire, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 115.

Fonction de recomposition

Une fois que vous avez entré l'adresse IP ou le numéro de téléphone RNIS à l'aide du menu Appel détaillé, l'adresse ou le numéro sera entré dans la zone de texte du menu Appel détaillé la prochaine fois que vous ouvrirez le menu.

Remarque

La fonction de recomposition n'est pas disponible :

• Lorsque vous avez mis le système hors tension ou en mode de veille.
• Lorsque vous annulez la composition de l'adresse IP ou du numéro de téléphone RNIS entré.

Réception de l'appel d'un correspondant

Les opérations requises pour répondre à un appel dépendent du réglage du mode de réponse.

Remarque

L'appareil est réglé sur le mode de réponse manuelle selon le réglage usine par défaut.

Répondre aux appels (Mode de réponse manuelle/automatique)

Mode de réponse manuelle

En cas d'appel entrant, le système de communication sonne. Vous devez établir manuellement la connexion.

Vous pouvez vous connecter lorsque vous êtes prêt.

Mode de réponse automatique

Le système reçoit automatiquement l'appel d'un correspondant et vous pouvez commencer la connexion. Même si aucune opération n'est nécessaire pour commencer, l'image du site local s'affiche sur l'écran du site distant même si vous n'êtes pas prêt.

Remarque

Vous ne pouvez pas répondre à l'appel tant que le commutateur POWER du système de communication n'est pas activé.

Pour le réglage du mode de réponse, reportez-vous à Réponse automatique dans le menu Réception d'appel à la page 57.

Répondre à l'appel d'un correspondant

Réception d'un appel en mode de réponse manuelle

Lorsque vous recevez un appel, le système de communication sonne et le message « Appel entrant. Répondre ? » s'affiche sur l'écran du moniteur.

Appuyez sur la touche , , ou pour sélectionner « OK », puis appuyez sur la touche ENTER. Le système est maintenant connecté. Une fois la connexion établie, l'image du correspondant s'affiche sur l'écran du moniteur local et le son est émis. L'image et le son du site local sont reçus simultanément sur le site distant.

Le message « Session commencée. » s'affiche sur l'écran du moniteur.

Vous êtes maintenant prêt à commencer une communication.

Remarque

Reportez-vous aux pages 127 à 136 pour régler le son et l'image pendant la communication.

Si vous ne voulez pas répondre à l'appel

Appuyez sur la touche , , ou pour sélectionner « Annuler », puis appuyez sur la touche ENTER. La sonnerie cesse et la connexion est annulée.

Répondre à un appel en mode de réponse automatique

Lorsque vous recevez un appel, le système de communication sonne et le message « Réception d'appel » s'affiche sur l'écran du moniteur. Le système est automatiquement connecté et l'image du correspondant s'affiche sur l'écran du moniteur local en même temps que sa voix est transmise. L'image et le son du site local sont reçus simultanément sur le site distant. Le message « Session commencée. » s'affiche sur l'écran du moniteur. Vous êtes maintenant prêt à commencer la communication.

Remarque

Reportez-vous aux pages 127 à 136 pour régler le son et l'image pendant la communication.

Si le système ne parvient pas à établir une connexion RNIS

Si le système ne parvient pas à établir la connexion avec le correspondant, le message « La connexion est incomplète. (un code de cause RNIS et un message apparaissent ici) » s'affiche sur l'écran du moniteur.

Pour des détails sur les messages et les codes de cause RNIS, voir « Messages à l'écran » à la page 231.

Fin de la connexion

1 Appuyez sur la touche DISCONNECT ( ) de la télécommande. Le message « Déconnexion ? » s'affiche sur l'écran du moniteur.

2 Appuyez de nouveau sur la touche DISCONNECT ( ) de la télécommande, ou appuyer sur la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER. Le système est déconnecté.

Remarque

Le système de communication reste sous tension même si le système est déconnecté.

Annulation de la déconnexion du système

Sélectionnez « Annuler » à l'aide de la touche , , ou de la télécommande puis appuyez sur la touche ENTER.

Enregistrement dans l'Annuaire du correspondant connecté

Vous pouvez facilement enregistrer le correspondant qui vient de se déconnecter.

Si vous réglez « Enregistrement du dernier numéro » sur « Activé » sur la page Réglage de l'appareil du menu de configuration Autres, le message « Souhaitez-vous enregistrer ce participant dans la liste ? » s'affiche après la fin d'une conférence avec un correspondant non enregistré. Si vous sélectionnez « OK », le menu Édition de l'annuaire s'affiche.

Remarques

Si « Enregistrement du dernier numéro » est réglé sur « Désactivé », le message ne s'affiche pas.

Pour le paramètre « Enregistrement du dernier numéro », voir « Menu Autres » à la page 75.

Enregistrement d'un correspondant – Annuaire

Vous pouvez enregistrer le numéro de téléphone ou l'adresse IP d'un correspondant dans l'Annuaire afin de composer facilement son numéro.

Vous pouvez enregistrer jusqu'à 1 000 correspondants dans l'Annuaire. Vous pouvez également enregistrer une image fixe (portrait d'un participant par exemple) dans la liste des noms.

Vous pouvez aussi créer un Annuaire personnel dans un « Memory Stick » séparément de l'Annuaire dans le système de communication.

Enregistrement d'un nouveau correspondant

1 Utilisez la touche , , ou de la télécommande pour sélectionner la fonction « Annuaire » dans le menu Accueil, puis appuyez sur la touche ENTER. Ou sélectionnez « Connecter » dans le menu Accueil avec la touche , , ou et la touche ENTER pour afficher le menu Connecter, puis sélectionnez « Sélection dans l'annuaire ».

L'Annuaire s'ouvre.

Remarque

Vous pouvez afficher l'Annuaire en sélectionnant « Annuaire » dans le menu Historique ou Appel détaillé.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Nouvelle entrée », puis appuyez sur la touche ENTER.

Le menu Edition de l'annuaire s'affiche.

3 Saisissez les éléments dans le menu Edition de l'annuaire.

Utilisez la touche , , ou et la touche ENTER de la télécommande pour sélectionner l'option de configuration.

Pour entrer les caractères, utilisez les touches numériques de la télécommande ou du clavier affiché à l'écran, et appuyez sur la touche ENTER. Pour sélectionner l'option, utilisez la touche , , ou puis appuyez sur la touche ENTER.

Nom

Entrez le nom du correspondant dans la zone de texte Nom. Vous pouvez entrer un total de 39 caractères alphanumériques.

Sélection du groupe

Sélectionnez le groupe dans l'Annuaire.

Appeler :

Entrez l'adresse IP ou le numéro de ligne d'un correspondant en fonction de l'interface de réseau sélectionnée.

Si vous sélectionnez « IP » sous « Interface réseau » : Entrez l'adresse IP du correspondant. Entrez le nom de l'hôte et le nom du domaine (par ex. host.domain) en cas d'utilisation du serveur DNS. En cas d'utilisation du gatekeeper, entrez le nom d'utilisateur et le numéro d'utilisateur du correspondant (page 68).

Si vous sélectionnez « RNIS » sous « Interface réseau » : Entrez le numéro de ligne du correspondant. Si vous enregistrez la sous-adresse dans l'Annuaire, insérez un astérisque entre le numéro de ligne et la sous-adresse. Les sous-adresses doivent être exclusivement composées de chiffres.

Lorsque le paramètre « Autres options » est réglé sur « Activé » dans le menu Appel (page 56), six zones de texte de saisie de ligne, A1, A2, B1, B2, C1 et C2, s'affichent. Veillez à entrer le numéro du correspondant dans la zone de texte A1.

Si vous sélectionnez « TEL » sous « Interface réseau » : Entrez le numéro de téléphone d'un correspondant. (par exemple : 0390123456)

Si vous sélectionnez « SIP » sous « Interface réseau » : Entrez l'adresse d'un correspondant ou le numéro attribué par le serveur SIP.

Le format de l'adresse est le suivant :
• 4000 (chiffre affecté par le serveur SIP)
• [e-mail]

- 192.168.1.1 (lorsque l'adresse IP et le serveur SIP ne sont pas utilisés)

Icône/Image

Sélectionnez l'icône ou une image fixe enregistrée dans un « Memory Stick » à afficher dans l'Annuaire.

Remarque

Vous ne pouvez pas sélectionner une image fixe si aucun « Memory Stick » contenant des images fixes n'est inséré.

Composition à touche unique spécifiée

Vous pouvez sélectionner d'afficher ou non les touches de numérotation one-touch dial dans le menu Accueil. Affectez les touches de fonction F1, F2, F3 ou F4 de la télécommande à chaque touche one-touch dial.

Interface réseau

Sélectionnez l'interface de réseau utilisée pour vous connecter à un correspondant. Choisissez parmi IP, RNIS, TEL et SIP. La sélection de l'une de ces interfaces permet de régler les paramètres du menu Edition de l'annuaire.

Remarque

Lorsque « SIP » est activé dans « Interface réseau » du menu de configuration Interface réseau, vous pouvez sélectionner « SIP » dans « Interface réseau ».

Débit binaire de communication

Sélectionnez le débit binaire de la communication en même temps que vous sélectionnez « IP » ou « SIP » avec « Interface réseau ».

Débit

Sélectionnez le nombre de canaux RNIS à utiliser lorsque vous sélectionnez « RNIS » avec « Interface réseau ».

Composition automatique

Réglez ce paramètre uniquement pour l'Annuaire personnel (page 122). Le réglage de la « Composition automatique » sur « Activé » vous permet de composer automatiquement l'un des numéros répertoriés dans l'Annuaire personnel en insérant simplement le « Memory Stick » sur lequel est enregistré l'Annuaire personnel.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Les paramètres sont enregistrés dans l'Annuaire.

Remarque

Lorsqu'une connexion avec un correspondant non enregistré dans l'Annuaire est terminée, vous pouvez enregistrer ce correspondant dans l'Annuaire. Dans ce cas, l'adresse IP ou le numéro de ligne est indiqué dans « Nom » pour désigner le correspondant. Modifiez ces informations si nécessaire.

Établissement d'une connexion avec le correspondant sans utiliser la fonction BONDING

Si le système du correspondant n'est pas équipé de la fonction BONDING, l'entrée d'un numéro de téléphone ne vous permet pas de connecter tous les numéros de ligne utilisés pour établir la connexion. Pour vous connecter avec le correspondant en entrant tous les numéros de ligne RNIS utilisés, vous pouvez établir la connexion sans utiliser la fonction BONDING de ce système. Lorsque vous réglez « Autres options » sur « Activé » dans le menu Émission d'appel (page 56), les zones de texte A1, A2, B1, B2, C1 et C2 apparaissent dans le menu Edition de l'annuaire. Entrez tous les numéros de téléphone pour les lignes RNIS sélectionnées par « Débit ».

Remarque

Si vous réglez « Débit » sur « 2B », vous pouvez connecter le correspondant en sélectionnant « RNIS(2B) » sous « Interface réseau » dans le menu Appel détaillé.

Définition d'options plus détaillées

Si « Autres options » est réglé sur « Activé » dans le menu Émission d'appel, la touche Autres options est affichée en bas du menu Edition de l'annuaire. Sélectionnez la touche Autres options à l'aide de la touche ↑, ↓, ◀ ou ▶ de la télécommande, puis appuyez sur la touche ENTER pour ouvrir un menu de réglages d'appel plus détaillé. Vous pouvez modifier les paramètres des éléments souhaités.

Remarque

Les paramètres définis à l'aide de la touche Autres options ont la priorité sur ceux définis dans le menu Configuration d'Émission d'appel.

Modification du contenu de l'Annuaire

Vous pouvez modifier le numéro de téléphone, l'adresse IP, le nom ou les paramètres enregistrés dans l'Annuaire.

1 Ouvrez l'Annuaire.
2 Utilisez la touche , , ou de la télécommande pour sélectionner le correspondant que vous souhaitez modifier, puis appuyez sur la touche ENTER.
Le sous-menu s'affiche.

Annuler

Connector

Edition

Copie

Suppression

3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Edition », puis appuyez sur la touche ENTER.

Le menu Edition de l'annuaire s'affiche.

4 Modifiez le numéro de téléphone, l'adresse IP, le nom ou les paramètres.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

La correction a été effectuée.

Copie d'un correspondant enregistré dans le menu Annuaire

1 Ouvrez l'Annuaire.

2 Utilisez la touche , , ou de la télécommande pour sélectionner un correspondant que vous souhaitez copier, puis appuyez sur la touche ENTER.

Le sous-menu s'affiche.

3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Copie », puis appuyez sur la touche ENTER.

Les éléments concernant le correspondant sélectionné sont copiés et son nom de fichier est suivi de « -2 ». Vous pouvez utiliser ces paramètres après avoir modifié les éléments nécessaires.

Suppression d'un correspondant enregistré

1 Ouvrez l'Annuaire.

2 Sélectionnez le correspondant que vous souhaitez supprimer de l'Annuaire à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER.

Le sous-menu s'affiche.

3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Suppression », puis appuyez sur la touche ENTER.

Le message « Suppression du correspondant ? » s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER. Le correspondant sélectionné a été supprimé.

Annulation de la suppression

Sélectionnez « Annuler » à l'étape 4, puis appuyez sur la touche ENTER.

Création d'un groupe dans l'Annuaire (Modifier groupe)

Vous pouvez créer des groupes dans lesquels les correspondants enregistrés sont regroupés.

Pour enregistrer un nouveau groupe

1 Ouvrez l'Annuaire.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Modifier groupe », puis appuyez sur la touche ENTER. Le menu Annuaire > Modifier groupe s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Nouvelle entrée », puis appuyez sur la touche ENTER. Le menu d'entrée du nom de groupe apparaît.

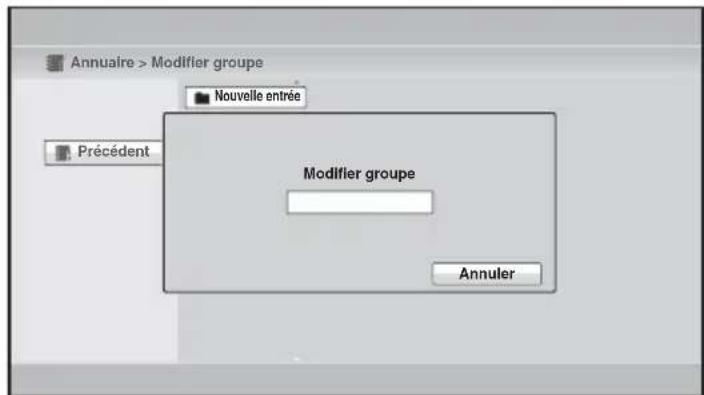

4 Entrez le nom du groupe à l'aide des touches numériques de la télécommande et du clavier à l'écran, et appuyez sur la touche ENTER. Vous pouvez utiliser les lettres, les chiffres et les symboles.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER. Le groupe du bouton enregistré s'affiche.

6 Utilisez la touche , , or de la télécommande pour sélectionner « Précédent », puis appuyez sur la touche ENTER. L'Annuaire est rétabli.

Pour modifier le nom du groupe

1 Ouvrez le menu Annuaire > Modifier groupe, sélectionnez le bouton de groupe que vous désirez modifier à l'aide des touches ↑, ↓, ← ou → de la télécommande, et appuyez sur la touche ENTER. Le sous-menu s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Edition », puis appuyez sur la touche ENTER. Le menu d'entrée du nom de groupe apparaît.

3 Modifiez le nom du groupe à l'aide des touches numériques de la télécommande et du clavier à l'écran, et appuyez sur la touche ENTER.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER. Le bouton du groupe modifié s'affiche dans le menu Annuaire > Modifier groupe.

Remarques

• Vous pouvez utiliser les éléments suivants avec un sous-menu dans le menu Modifier groupe.
  « Annuler » : Annule la sélection du bouton de groupe.
  « Suppression » : Supprime un groupe dans lequel aucun correspondant n'est enregistré.
• Vous ne pouvez pas supprimer le bouton du groupe dans lequel des correspondants sont enregistrés.

Création d'un Annuaire personnel

Vous pouvez créer votre propre Annuaire (Annuaire personnel) dans un « Memory Stick ». Une fois l'Annuaire personnel enregistré, l'insertion du « Memory Stick » dans le système de communication change l'Annuaire en Annuaire personnel. Vous pouvez aussi activer la fonction Composition automatique qui permet de lancer l'appel automatique de l'un des correspondants enregistrés dans l'Annuaire personnel dès lors que le « Memory Stick » est inséré.

Enregistrement d'un nouveau correspondant dans l'Annuaire personnel

1 Insérez un « Memory Stick » dans lequel vous voulez enregistrer un correspondant dans la fente Memory Stick du système de communication. Insérez le « Memory Stick » dans le sens de la flèche, repère vers le haut.

2 Ouvrez la page « Annuaire » dans le menu de configuration Administrateur.

Pour la méthode d'ouverture du menu, voir « Enregistrement des informations locales » à la page 52.

3 Sélectionnez « Créer un annuaire personnel ». Un répertoire et un fichier vides pour l'Annuaire personnel sont créés dans le « Memory Stick ».

4 Enregistrez un nouveau correspondant. La procédure est la même que pour l'enregistrement dans l'Annuaire. Passez aux étapes 2 à 4 dans « Enregistrement d'un nouveau correspondant » à la page 115.

Les méthodes de changement du contenu de l'Annuaire personnel, de suppression du correspondant enregistré ou de copie de l'un des correspondants enregistrés dans l'Annuaire personnel sont les mêmes que pour l'Annuaire. Ouvrez l'Annuaire personnel et exécutez les opérations décrites aux pages 118 à 119.

Copie du contenu de l'Annuaire sur l'Annuaire personnel

Insérez le « Memory Stick » dans lequel vous voulez enregistrer l'Annuaire personnel dans la fente Memory Stick du système de communication, puis sélectionnez « Copier dans l'annuaire personnel » dans le menu de configuration Administrateur. Toutes les données enregistrées dans l'Annuaire sont copiées sur le « Memory Stick ».

Suppression de l'Annuaire personnel du « Memory Stick »

Insérez le « Memory Stick » duquel vous voulez supprimer l'Annuaire personnel enregistré dans la fente Memory Stick du système de communication, puis sélectionnez « Supprimer l'annuaire personnel » dans la page Annuaire dans le menu de configuration Administrateur. Toutes les données sont supprimées du « Memory Stick » inséré.

Appel automatique d'un correspondant spécifié de l'Annuaire personnel

Si vous réglez « Composition automatique » dans le menu de configuration Administrateur sur « Activé », vous pouvez automatiquement appeler l’un des correspondants enregistrés dans l’Annuaire personnel en insérant simplement le « Memory Stick » contenant l’Annuaire personnel.

1 Ouvrez l'Annuaire personnel.
2 Sélectionnez le correspondant que vous souhaitez appeler automatiquement à l'aide de la touche , , ou de la télécommande, puis appuyez sur la touche ENTER.
3 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Edition », puis appuyez sur la touche ENTER. Le menu Edition s'affiche.
4 Utilisez la touche , , ou de la télécommande pour sélectionner « Composition automatique », puis appuyez sur la touche ENTER. Le réglage est enregistré et « AUTO » apparaît sur la l'Annuaire.

Utilisation de l'Annuaire partagé

L'utilisation de la fonction Annuaire partagé permet à plusieurs systèmes de communication visuelle Sony d'accéder à un Annuaire situé sur un serveur.

Pour une configuration détaillée, consultez votre administrateur réseau.

Remarques

• Vous pouvez appeler un correspondant enregistré dans l'Annuaire partagé de la même manière qu'avec l'Annuaire. Toutefois, vous ne pouvez pas appeler un correspondant enregistré dans une liste de connexion multipoint.
• Vous ne pouvez pas enregistrer un nouveau correspondant, supprimer un correspondant enregistré, attacher une image ou modifier l'Annuaire partagé. De plus, vous ne pouvez pas copier les correspondants enregistrés dans l'Annuaire partagé dans l'Annuaire privé.

Exemple de configuration système

Dans cette configuration système, le partage d'un Annuaire à l'aide de H.350 est activé.

Utilisation de l'Annuaire partagé

Vérifiez que « Mode SPB » est réglé sur « Activé » dans le menu Annuaire partagé, et entrez les valeurs appropriées pour « Adresse serveur SPB » et « Mot de passe du serveur SPB ».

Lorsque « Mode SPB » est réglé sur « Activé », le bouton « Annuaire partagé » apparaît sur l'écran.

Pour afficher l'Annuaire partagé

Sélectionnez « Annuaire partagé » dans Annuaire, et appuyez sur la touche ENTER. L'affichage bascule vers l'Annuaire partagé.

Pour restaurer l'Annuaire, sélectionnez « Annuaire » dans le menu et appuyez sur la touche ENTER.

La procédure pour appeler le correspondant enregistré dans l'Annuaire partagé est la même que pour l'Annuaire.

Pour plus de détails sur l'appel, reportez-vous à « Appel d'un correspondant enregistré dans l'Annuaire » à la page 106.

Réglage du son

Réglage du volume du son reçu

Vous pouvez régler le volume du son reçu d'un correspondant.

Appuyez sur la touche VOLUME + de la télécommande pour augmenter le volume et sur la touche VOLUME – pour le diminuer. L'indicateur de niveau de volume s'affiche sur l'écran du moniteur. L'indicateur disparaît automatiquement si vous n'actionnez pas les touches pendant un certain temps.

Remarque

Si une rétroaction ou une distorsion acoustique due à l'augmentation du volume se produit, réduisez le volume.

Coupure temporaire du son – Fonction de silence

Vous pouvez couper temporairement le son à envoyer au correspondant au cours de la communication.

Appuyez sur la touche MIC ON/OFF de la télécommande.

Le son du site local n'est pas perçu par le correspondant. L'indicateur apparaît sur l'écran du moniteur du site local.

L'indicateur apparaît sur l'écran du moniteur du site distant, indiquant que le son du correspondant n'est pas transmis.

Rétablissement du son

Appuyez de nouveau sur la touche MIC ON/OFF.

L'indicateur sur l'AB site local et l'indicateur sur le site distant disparaissent et le correspondant entend le son.

Coupure temporaire du son – Fonction Mic sur la réponse

Vous pouvez couper le son à envoyer à un correspondant lorsque vous avez répondu à un appel du correspondant.

Si vous réglez le paramètre « Mic sur la réponse » sur « Désactivé » dans le menu Réception d'appel, seule l'image du correspondant sera envoyée au site distant lors de la réception d'un appel. L'indicateur apparaît sur l'écran du moniteur.

Pour le réglage, reportez-vous à « Mic sur la réponse » sous Menu Réception d'appel à la page 57.

Transmission du son au correspondant

Appuyez sur la touche MIC ON/OFF de la télécommande. L'indicateur di NEAR aît et le son est reçu par le correspondant.

Synchronisation du son et de l'image – Fonction Sync Lip

Pendant la communication, un décalage peut se produire entre le son et l'image transmis au correspondant, ce qui affecte la qualité de la communication.

La fonction Sync Lip vous permet de synchroniser le son et l'image. Toutefois, cela peut retarder la transmission des signaux audio synchronisés avec les signaux vidéo.

La fonction Sync Lip est activée si vous réglez « Sync Lip » sur « Automatique » dans la page Configuration de base 1 du menu de configuration Audio.

Pour le réglage, reportez-vous à « Sync Lip » sous Menu Audio à la page 63.

Remarque

Pour activer la fonction Sync Lip du correspondant, vous devez lui demandez de l'activer.

Réduction de l'écho – Annulateur d'écho

Le système de communication est équipé de la fonction annulateur d'écho qui permet de réduire l'écho qui se produit pendant une transmission audio.

Réglez « Annulateur d’écho » sur « Activé » dans la page Configuration de base 1 du menu de configuration Audio pour activer l’annulateur d’écho intégré.

Réglage de la caméra

Vous pouvez régler l'image prise par la caméra locale et envoyée au correspondant afin d'obtenir l'angle et la taille désirés.

Pendant la communication, vous pouvez aussi commander la caméra du site distant afin de régler l'image prise par cette caméra.

Réglage du zoom de la caméra

Déterminez la taille de l'image qui doit être affichée sur l'écran du moniteur en réglant le zoom.

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Sélectionnez la caméra à régler.

Au cours de la communication, appuyez sur la touche F1 de la télécommande pour basculer entre la caméra du site local et celle du site distant.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Réglages », puis appuyez sur la touche ENTER.

Le menu Réglages s'affiche.

4 Utilisez la touche ZOOM de la télécommande pour faire un zoom avant ou arrière.

Appuyez sur la touche T (téléobjectif) pour faire un zoom avant et sur la touche W (grand angle) pour faire un zoom arrière.

Commande de la caméra distante

• Pour commander la caméra distante, réglez « Contrôle de la caméra distante » (page 60) sur « Activé » dans le menu de configuration
  Communication pour le site local et le site distant. Si ce réglage n'est pas configuré correctement, vous ne pourrez pas contrôler la caméra distante.
• Vous ne pouvez pas commander la caméra distante pendant une session si le format de commande de la caméra distante n'est pas H.281. Si vous ne parvenez pas à commander la caméra distante, demandez au correspondant le format de commande à distance de sa caméra.
• Si les correspondants local et distant essayent de commander la même caméra en même temps, la caméra peut ne pas fonctionner correctement.

Réglage de la luminosité

Réglage manuel de la luminosité

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche , , ou pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Sélectionnez la caméra à régler.

Au cours de la communication, appuyez sur la touche F1 de la télécommande pour basculer entre la caméra du site local et celle du site distant.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Luminosité », puis appuyez sur la touche ENTER.

Le menu de réglage Luminosité s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner la barre de réglage de la luminosité, puis appuyez sur la touche ENTER.

5 Utilisez la touche , , ou de la télécommande pour régler la luminosité de l'écran.

Appuyez sur la touche ➔ pour augmenter la luminosité et sur la touche ◆ pour la réduire.

Utilisation de la fonction préréglage

Les réglages de zoom des caméras locales et distantes peuvent être enregistrés dans la mémoire de présélection. Une fois les réglages en mémoire, vous pouvez les rappeler facilement pour déplacer la caméra.

Jusqu'à 100 réglages peuvent être enregistrés pour la caméra locale et jusqu'à 6 réglages pour la caméra distante.

Pour enregistrer le réglage de présélection

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche , , ou pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER. Le menu Caméra s'affiche.

2 Sélectionnez la caméra dont vous voulez prédéfinir le réglage de zoom. Au cours de la communication, appuyez sur la touche F1 de la télécommande pour basculer entre la caméra du site local et celle du site distant.

3 Utilisez la touche , , ou de la télécommande pour sélectionner « Position prédéfinie », puis appuyez sur la touche ENTER. La Liste des réglages prédéfinis s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner « Nouvelle entrée », puis appuyez sur la touche ENTER. Le menu Enregistrer le réglage prédéfini s'affiche.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Numéro prédéfini », puis sélectionnez le numéro sous lequel le réglage est enregistré.

Seuls les numéros non encore attribués à des réglages prédéfinis peuvent être sélectionnés.

6 Utilisez la touche , , ou de la télécommande pour sélectionner « Réglages » sous « Angle de la caméra », puis appuyez sur la touche ENTER lorsque vous souhaitez régler le zoom.

Le menu Réglages s'affiche et vous pouvez régler le zoom.

Pour les procédures de réglages, reportez-vous à « Réglage du zoom de la caméra » à la page 129.

7 Une fois le réglage terminé, appuyez sur la touche RETURN ou sur la touche ENTER de la télécommande.

Le menu Enregistrer le réglage prédéfini est rétabli.

8 Si vous voulez enregistrer une miniature, utilisez la touche , , ou de la télécommande pour sélectionner « Vignettes » et appuyez sur la touche ENTER et activez la coche pour « Enregistrer dans la vignette/liste ».

9 Utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Les réglages de l'angle et du zoom sont enregistrés sous le numéro sélectionné, et le numéro de présélection apparaît dans la Liste des réglages prédéfinis.

Pour déplacer la caméra à la position prédéfinie.

1 Appuyez sur la touche CAMERA de la télécommande, ou appuyez sur la touche ↑, ↓, ◀ ou ➤ pour sélectionner « Caméra » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Caméra s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Position prédéfinie » dans le menu Caméra, puis appuyez sur la touche ENTER.

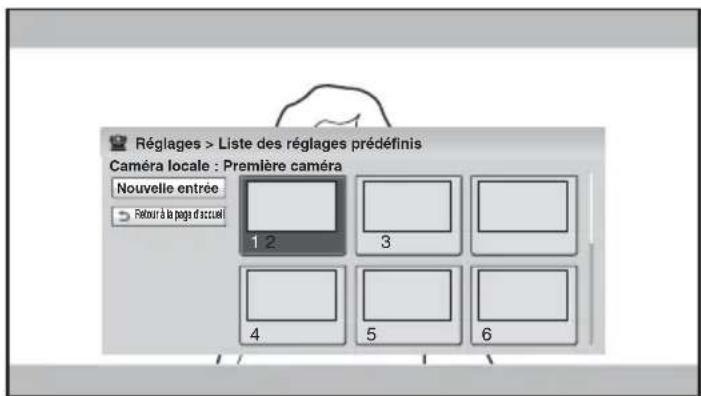

La Liste des réglages prédéfinis s'affiche.

3 Utilisez la touche , , ou de la télécommande pour sélectionner le numéro de présélection que vous souhaitez rappeler, puis appuyez sur la touche ENTER.

Vous pouvez également rappeler les numéros de présélection 1 à 6 en appuyant sur les touches numériques 1 à 6 de la télécommande.

Le sous-menu s'affiche.

4 Appuyez sur la touche , , ou de la télécommande pour sélectionner « Chargez », puis appuyez sur la touche ENTER.

La caméra se place sur la position de présélection.

Remarque

Vous pouvez sélectionner les éléments ci-après dans le sous-menu :

« Annuler » : Annule la sélection de la position présélectionnée.

« Edition »: Change la position présélectionnée sélectionnée.

« Suppression » : Supprime la position présélectionnée sélectionnée.

Réglage de la caméra dans le menu de configuration détaillé

Lorsque vous sélectionnez « Détails » dans le menu Caméra, un menu de configuration détaillé s'ouvre. Vous pouvez régler différents paramètres de réglage de la caméra.

Utilisation de la fonction de compensation du rétroéclairage

Lorsque le sujet est filmé devant un arrière-plan lumineux, réglez « Rétroéclairage » sur « Activé ». La fonction de compensation du rétroéclairage est activée ce qui vous permet d'obtenir une image claire.

Réglage de la balance des blancs

Réglez la balance des blancs en fonction de l'emplacement de prise de vue. Automatique : Règle la balance des blancs automatiquement.

Intérieur : Sélectionnez cette option lors de la prise de vue de sujets en intérieur.

Extérieur : Sélectionnez cette option lors de la prise de vue de sujets en extérieur.

ONE PUSH: Sélectionnez cette option lors du réglage de la balance des blancs en effectuant la prise de vue d'un objet blanc dans le centre de l'écran.

Réglage automatique de la mise au point

Sélectionnez « Auto » dans la liste déroulante Focus et appuyez sur la touche ENTER. La mise au point s'effectue automatiquement.

Remarque

En fonction de votre système d'exploitation, la mise au point risque de ne pas être fixe.

Pour régler la mise au point manuellement

1 Sélectionnez « Manuel » dans la liste déroulante Mise au point.
2 Sélectionnez « Réglage de la mise au point » et appuyez sur la touche ENTER.
3 Réglez la mise au point à l'aide de la touche , , ou de la télécommande.
Pour faire la mise au point sur un sujet éloigné, appuyez sur la touche . Pour faire la mise au point sur un sujet rapproché, appuyez sur la touche .

Sélection de l'image et du son reçus

Vous pouvez changer l'image affichée sur l'écran du moniteur et basculer entre l'image et le son reçus.

Changement de l'affichage de l'image locale à l'image distante et vice versa

Lorsque l'image affichée sur le moniteur peut être changée pendant la communication, appuyez sur la touche LAYOUT de la télécommande pour afficher l'indication « F1 : Bascule l'image affichée sur le moniteur entre les sites distants et locaux » au bas du moniteur.

Chaque fois que vous appuyez sur la touche F1 de la télécommande, l'image affichée bascule entre celle du site local et celle du site distant.

Pour sélectionner l'image reçue

1 Appuyez sur la touche VIDEO INPUT de la télécommande. Le menu Entrée vidéo > Proche s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner l'entrée vidéo du site local, puis appuyez sur la touche ENTER. L'image reçue par l'équipement sélectionné s'affiche sur l'écran du moniteur.

CAMERA : Sélectionne l'image provenant de la caméra intégrée. RGB : Sélectionne l'image de l'équipement raccordé au connecteur RGB IN.

3 Si vous souhaitez enregistrer l'entrée sélectionnée dans la mémoire du système, utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER. Le menu Entrée vidéo disparaît. L'entrée vidéo enregistrée n'est pas supprimée même après mise hors tension du système, et elle est sélectionnée lors de la remise sous tension.

Changement du nom de l'entrée vidéo affiché dans le menu Entrée vidéo

Vous pouvez attribuer un nom de votre choix à chaque entrée vidéo sur la page Label source vidéo dans le menu de configuration Vidéo. Lorsque vous changez l'entrée vidéo à l'étape 2 ci-dessus, le nom que vous avez attribué s'affiche dans le menu Entrée vidéo.

Par exemple, pour pouvez donner les noms : Caméra, Aucun, etc.

Pour plus de détails, reportez-vous à « Label source vidéo » dans le menu Vidéo à la page 65.

Sélection de l'entrée vidéo à l'aide des touches F1 à F4 (fonction) de la télécommande

Si vous affectez l'entrée vidéo (Caméra ou RVB) à l'une des touches F1 à F4 de la télécommande dans les « Touches fonctions durant la communication » du menu Autres, vous pouvez changer rapidement l'entrée vidéo en appuyant seulement sur l'une des touches F1 à F4.

Pour plus de détails, voir « Touches fonctions durant la communication » dans le menu Autres à la page 76.

Changement du son à envoyer au correspondant

Vous pouvez changer le son envoyé au correspondant en choisissant le son du microphone ou celui de l'appareil raccordé. Utilisez « Entrée audio » dans le menu de configuration Audio.

Pour plus de détails, reportez-vous à « Entrée audio » dans le menu Audio à la page 62.

Changement de l'entrée vidéo et audio simultanément

Réglez « Lien vers l'entrée audio » sur « Activé » sur la page Lien vers le microphone dans le menu de configuration Vidéo. Lorsque vous changez l'entrée vidéo, l'entrée audio passe automatiquement à celle correspondant à la nouvelle entrée vidéo choisie.

Pour plus de détails, reportez-vous à « Lien vers l'entrée audio » dans le menu Vidéo à la page 65.

Changement de l'image du système distant

Vous pouvez changer la sortie image du système distant pendant la communication.

Appuyez sur la touche VIDEO INPUT, puis sur la touche F1 de la télécommande. Le menu Entrée vidéo > Loin s'affiche.

Utilisez la touche , , ou de la télécommande pour sélectionner la sortie image de l'équipement raccordé au système distant, puis appuyez sur la touche ENTER. L'image sélectionnée est entrée dans le système local et affichée sur l'écran du moniteur.

Remarque

Vous pouvez sélectionner uniquement l'image qui peut être sortie du système distant.

Changement de l'image affichée sur l'écran du moniteur

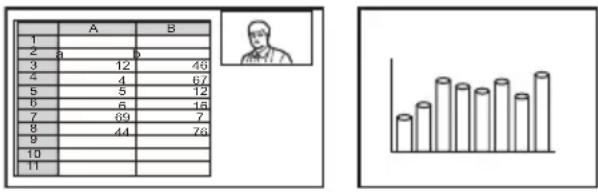

Vous pouvez afficher simultanément l'image des sites local et distant sur l'écran du moniteur. Cette fonction vous permet de contrôler l'image de vous-même que vous transmettez au correspondant.

1 Appuyez sur la touche LAYOUT de la télécommande.

Le menu Disposition s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner l'un des modes d'affichage sur écran, puis appuyez sur la touche ENTER.

Vous pouvez choisir parmi les huit modes suivants :

Full : Affiche l'image distante en plein écran.

PandP : Affiche l'image distante sur la gauche de l'écran en grand format et l'image locale sur la droite de l'écran en petit format.

Side by Side : Affiche les images distante et locale côte à côte.

PinP : Affiche la fenêtre d'image locale dans l'image distante plein écran. Vous pouvez sélectionner les emplacements de la fenêtre parmi cinq modèles.

3 Si vous souhaitez enregistrer le mode d'affichage d'écran sélectionné dans la mémoire du système, utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Le menu Disposition disparaît.

Changement de l'emplacement des images distante et locale

Lorsque l'image affichée peut être changée pendant la communication, appuyez sur la touche LAYOUT de la télécommande pour afficher l'indication « F1 : Bascule l'image affichée sur le moniteur entre les sites distants et locaux » au bas du moniteur. À chaque fois que vous appuyez sur la touche F1 de la télécommande, l'emplacement des deux images est interverti.

Pour changer l'affichage sur l'image distante lors de la réception d'images RVB

Lorsque vous recevez une image d'ordinateur RVB du correspondant, l'indication F2 s'affiche si vous appuyez sur le bouton LAYOUT de la télécommande. Rétablit l'écran du moniteur précédent en bas du moniteur. Appuyez sur le bouton F2 de la télécommande pour passer à l'image distante. Pour revenir à l'image RVB, appuyez de nouveau sur le bouton F2.

Remarque

Lorsque vous raccordez un moniteur externe et réglez « Sortie moniteur » sur « Dual » dans le menu Vidéo, vous ne pouvez pas basculer sur l'image RGB en appuyant sur la touche F2.

Capture d'écran

Vous avez la possibilité de capturer l'image affichée sur l'écran à l'aide de « Capture d'écran » dans le menu Outils et d'afficher l'image capturée dans l'Annuaire. L'image capturée est enregistrée dans le « Memory Stick ».

Capture de l'image locale

1 Insérez un « Memory Stick » dans lequel vous voulez enregistrer l'image capturée dans la fente Memory Stick du système de communication.

2 Affichez l'image à capturer sur l'écran du moniteur.

Pour plus de détails sur le réglage de la caméra, reportez-vous à « Réglage de la caméra » à la page 129.

3 Appuyez sur la touche TOOLS de la télécommande, ou appuyez sur la touche , , ou pour sélectionner « Outils » dans le menu Accueil, puis appuyez sur la touche ENTER.

Le menu Outils s'affiche.

4 Appuyez sur la touche ➔ de la télécommande et sélectionnez « Exécuter » pour effectuer la « Capture d’écran » à l’aide de la touche ↑, ↓, ← ou →, puis appuyez sur la touche ENTER.

L'image affichée sur le moniteur est capturée et enregistrée dans le « Memory Stick ».

Pour la procédure permettant d'afficher l'image capturée dans l'Annuaire, reportez-vous à « Enregistrement d'un nouveau correspondant » à la page 115.

Capture de l'image distante

1 Affichez l'image du site distant que vous souhaitez capturer sur l'écran du moniteur pendant la communication.
Pour plus de détails sur le réglage de la caméra distante, reportez-vous à « Réglage de la caméra » à la page 129.
2 Appuyez sur la touche TOOLS de la télécommande pour afficher le menu Outils.
3 Utilisez la touche , , ou de la télécommande pour sélectionner « Exécuter » afin d'effectuer la « Capture d'écran », puis appuyez sur la touche ENTER.
L'image distante est capturée et enregistrée dans le « Memory Stick ».

Chapitre 4 : Connexion avec l'équipement en option

Ce chapitre décrit les différentes connexions utilisant l'équipement en option en plus des composants du système de communication visuelle HD PCS-XL55.

Pour effectuer une connexion multipoint, reportez-vous au Chapitre 6.

Utilisation d'un menu Outils

Un appui sur la touche TOOLS de la télécommande ouvre le menu Outils sur l'écran du moniteur.

Le menu Outils vous permet d'effectuer des opérations souvent utilisées en sélectionnant simplement l'élément approprié dans le menu.

Si vous appuyez sur la touche ➤ de la télécommande, en sélectionnant chaque élément à l'aide de la touche♦, ♦, ◆ ou ➤ puis en appuyant sur la touche ENTER, vous pourrez effectuer les opérations suivantes :

Présentation

Appuyez sur la touche ENTER de la télécommande pour transmettre un signal vidéo RVB d'un ordinateur raccordé vers un correspondant. Au cours de la transmission, le message « Exécution en cours » s'affiche et l'élément sélectionnable passe à « Arrêt ». Pour arrêter la transmission de l'image RVB, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails sur la présentation, reportez-vous à « Utilisation de l'image d'ordinateur pour une présentation » à la page 147.

Affichage instantané

En appuyant sur la touche ENTER de la télécommande, vous pouvez diffuser l'affichage instantané en direct de la communication visuelle, et des personnes ne prenant pas part à la communication peuvent la voir sur le Web. Au cours de la diffusion, le message « Exécution en cours » s'affiche et l'élément de menu sélectionnable passe à « Arrêt ». Pour arrêter la diffusion d'un affichage instantané, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails, reportez-vous à « Affichage instantané d'une communication » à la page 150.

Enregistrement

En appuyant sur la touche ENTER de la télécommande, vous pouvez enregistrer l'image et le son de la communication visuelle en cours dans un « Memory Stick ». Au cours de la sauvegarde de l'enregistrement, le message « Exécution en cours » s'affiche et l'élément de menu sélectionnable passe à « Arrêt ». Pour arrêter l'enregistrement, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails sur l'enregistrement, reportez-vous à « Enregistrement d'une communication visuelle » à la page 152.

Annotation

Si vous appuyez sur la touche ENTER, le menu de démarrage Annotation s'affiche. Vous pouvez transmettre l'image accompagnée de caractères alphabétiques et de graphiques surimposés à l'aide d'une tablette à stylet disponible dans le commerce ou afficher un pointeur à l'écran (fonction Annotation). Pendant l'exécution de la fonction d'annotation, le message « Exécution en cours » s'affiche et l'élément de menu sélectionnable passe à « Arrêt ». Pour arrêter l'annotation, sélectionnez « Arrêt » et appuyez sur la touche ENTER.

Pour plus de détails sur l'annotation, reportez-vous à « Utilisation de la fonction d'annotation » à la page 154.

Indicateur

Pour afficher les indicateurs à l'écran, appuyez sur la touche ENTER de la télécommande et sélectionnez « Activé » à l'aide de la touche , , ou . Sélectionnez « Désactivé » pour faire disparaître les indicateurs.

Rejeter la réponse

Si vous appuyez sur la touche ENTER et que vous sélectionnez « Activé » avec la touche , , ou , vous pouvez rejeter des appels entrants en provenance d'autres terminaux pendant la communication. La sélection de « Désactivé » permet d'accepter les appels entrants.

Capture d'écran

Pour enregistrer l'image affichée sur l'écran dans un « Memory Stick » en tant qu'image fixe, appuyez sur la touche ENTER de la télécommande.

Pour plus de détails sur la capture d'écran, reportez-vous à « Capture d'écran » à la page 142.

Utilisation de l'image d'ordinateur pour une présentation

Il vous est possible de transmettre à un correspondant une image RVB reçue d'un ordinateur, etc. en même temps que l'image locale.

Remarque

Les signaux RVB acceptables varient selon s'ils sont transmis en mode présentation ou en mode écran d'ordinateur.

Pour plus de détails sur les signaux RVB acceptables, reportez-vous à « Système de communication visuel HD PCS-XL55 (RGB IN) » à la page 242.

Branchement d'un ordinateur

Pour configurer le mode de présentation

Lorsque que vous transmettez simultanément à un correspondant une image RVB reçue d'un ordinateur, etc. et une image de caméra, ce correspondant peut afficher simultanément les deux images. Cette fonction s'appelle « réaliser une présentation en utilisant le mode de présentation conforme à la norme H.239 ». L'utilisation de cette fonction permet une reproduction fluide des images de la caméra et de l'ordinateur. Pour effectuer une présentation en utilisant le mode de présentation conforme à la norme H.239, il est nécessaire d'activer le mode de présentation sur le système local et le système distant. Si le mode de présentation de l'un des deux systèmes est désactivé, il n'est pas possible d'effectuer une présentation conforme à la norme H.239.

Pour configurer le mode de présentation, réglez « H.239 » sur « Activé » dans la page IP:Mode (page 59) ou dans la page RNIS:Mode (page 60) du menu de configuration de la Communication.

Démarrage d'une présentation

1 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.

2 Appuyez sur la touche ➤ de la télécommande et appuyez sur la touche ↑, ↓, ◀ ou ➤ pour sélectionner « Exécuter » afin de lancer la « Présentation ». L'image RVB de l'ordinateur est transmise au correspondant. Au cours de la présentation, le message « Exécution en cours » s'affiche à l'écran.

Remarque

Vous pouvez également transmettre l'image d'ordinateur au correspondant en appuyant sur la touche PRESENTATION de la télécommande au lieu de procéder aux étapes 1 et 2 ci-dessus.

Pour modifier le mode d'affichage de la présentation lorsque la fonction H.239 est désactivée

Sélectionnez le mode d'affichage pour la présentation avec « Ecran de présentation » sur la page Configuration de base du menu Vidéo (page 65) avant de commencer une présentation.

Plein écran : L'image d'ordinateur à transmettre depuis le système local s'affiche en plein écran.

PandP : L'image d'ordinateur à transmettre à partir du système local et l'image d'entrée sélectionnée (image de la caméra locale, etc.) sont affichées au mode PandP.

Côte à côte : L'image d'ordinateur à transmettre à partir du système local et l'image d'entrée sélectionnée (image de la caméra locale, etc.) sont affichées au mode Côte à côte.

Remarque

Si le système distant ne prend pas en charge la norme de présentation H.239, vous ne pouvez pas transmettre l'image de l'entrée (image de la caméra, etc.) et l'image d'ordinateur sous la forme de deux flux, même si « H.239 » est réglé sur « Activé » sur votre système.

Arrêt de la présentation

Sélectionnez « Arrêt » sous « Présentation » dans le menu Outils et appuyez sur la touche ENTER de la télécommande. La transmission de l'image d'ordinateur s'arrête.

Vous pouvez aussi arrêter la présentation en appuyant sur la touche PRESENTATION de la télécommande.

Affichage instantané d'une communication

Les personnes qui ne peuvent assister à une communication peuvent en suivre le déroulement en utilisant un ordinateur, grâce à un affichage instantané de la communication visuelle sur le Web.

Avant la diffusion d'un flux en direct, veillez à bien configurer le réglage de permission du flux en direct.

Pour plus de détails sur la visualisation d'une communication transmise en instantané, reportez-vous au « Chapitre 8 : Fonction de contrôle Web ».

Pour plus de détails sur les paramètres d'affichage instantané, reportez-vous à « Affichage instantané » sur la page « Diffusion/Enregistrement » du menu de configuration Administrateur à la page 81.

Démarrage d'un affichage instantané

1 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.

2 Appuyez sur la touche ➔ de la télécommande et appuyez sur la touche ↑, ↓, ← ou ➔ pour sélectionner « Exécuter » afin de lancer « Affichage instantané », puis appuyez sur la touche ENTER.

L'affichage instantané commence et le déroulement de la communication peut être visualisé à partir d'un ordinateur sur le Web.

Pendant le déroulement de l'affichage instantané, le message « Affichage instantané [Exécution en cours] » s'affiche dans le menu Outils et l'option de menu passe à « Arrêt ».

Remarques

- Si vous lancez l'affichage instantané avant de commencer la communication, la transmission se poursuit en continu après le début de la communication.

- Selon les limites d'accès au Web, environ 10 terminaux peuvent visualiser un affichage instantané simultanément. Le nombre réel de terminaux qui peuvent

présenter l'affichage simultanément dépend des conditions de fonctionnement du système.

Arrêt d'un affichage instantané

Sélectionnez « Arrêt » sous « Affichage instantané » dans le menu Outils et appuyez sur la touche ENTER pour arrêter l'affichage instantané.

Remarques

• Même si le système de communication est mis hors tension pendant l'exécution de l'affichage instantané, ce dernier se poursuit.
• L'affichage instantané ne peut être exécuté pendant la connexion cryptée.

Enregistrement d'une communication visuelle

L'image et le son d'une communication visuelle en cours peuvent être enregistrés sur un « Memory Stick » au format MPEG4. Les données enregistrées peuvent être visionnées sur un ordinateur ultérieurement.

Pour plus de détails sur les paramètres d'enregistrement, reportez-vous à « Enregistrement » sur la page « Diffusion/Enregistrement » du menu de configuration Administrateur à la page 81.

Démarrage de l'enregistrement

1 Insérez un « Memory Stick » dans la fente Memory Stick.

2 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
3 Appuyez sur la touche ➤ de la télécommande et appuyez sur la touche ↑, ↓, ← ou ➤ pour sélectionner « Exécuter » afin de lancer « Enregistrement », puis appuyez sur la touche ENTER. Le message « Démarrer l'enregistrement ? » s'affiche.
4 Utilisez la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER. L'enregistrement sur le « Memory Stick » démarre. Pendant l'enregistrement, le message « Enregistrement [Exécution en cours] » s'affiche dans le menu Outils et l'option de menu passe à « Arrêt ».

Arrêt de l'enregistrement

1 Sélectionnez « Arrêt » sous « Enregistrement » dans le menu Outils, puis appuyez sur la touche ENTER de la télécommande.
Le message « Arrêter l'enregistrement ? » s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « OK », puis appuyez sur la touche ENTER.

L'enregistrement sur le « Memory Stick » s'arrête.

Remarques

• Pendant un enregistrement, si la capacité restante du « Memory Stick » n'est pas suffisante, l'enregistrement s'arrête automatiquement et un message d'avertissement s'affiche.
• Bien que les fichiers enregistrés MPEG4 aient toujours le même nom de type de fichier que les fichiers MPEG4 qui peuvent être lus sur le PSP ou tout autre appareil prenant en charge le format vidéo « Memory Stick », vous ne pouvez pas lire ces fichiers sur ces appareils même après que les fichiers ont été reconnus et déplacés vers les répertoires de fichiers de ces appareils.
• L'enregistrement ne peut pas être exécuté pendant la connexion cryptée.

Utilisation de la fonction d'annotation

Au cours de la communication, vous pouvez transmettre ou recevoir des caractères ou des graphiques inscrits sur l'écran à l'aide d'une tablette à stylet à mesure qu'ils sont écrits. Vous pouvez également pointer vers l'image de la caméra ou l'image d'ordinateur à l'aide d'un pointeur. Il s'agit là de la fonction « Annotation ».

La fonction d'annotation accepte la tablette à stylet Bamboo small CTH-470/K0* de Wacom Co., Ltd.

* Wacom et le logo Wacom sont des marques commerciales déposées de Wacom Co., Ltd.

Bamboo est une marque commerciale.

Pour plus de détails sur la tablette à stylet Bamboo small CTH-470/K0, veuillez consulter un revendeur Sony.

Remarque

La communication à l'aide d'une tablette à stylet est uniquement disponible pour la communication entre des systèmes de communication PCS-XG80/XG80S/XG55/XG55S/XA80/XA55/XL55/G60/G60D/G60DP. L'utilisation d'une tablette à stylet est impossible pour la communication sur d'autres systèmes de communication Sony.

Raccordement d'une tablette à stylet

1 Mettre hors tension le système de communication.

2 Raccordez la tablette à stylet au connecteur TABLET situé sur le côté gauche du système de communication.

3 Appuyez sur l'interrupteur d'alimentation I/ pour mettre le système de communication sous tension.

Démarrage de l'annotation

1 Démarrez la communication.
2 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
3 Appuyez sur la touche ➤ de la télécommande et appuyez sur la touche ↑, ↓, ← ou ➤ pour sélectionner « Exécuter » afin de lancer « Annotation », puis appuyez sur la touche ENTER.

Le menu Annotation s'affiche.

4 Utilisez la touche , , ou de la télécommande pour sélectionner le « Ecran d'arrière-plan » pour l'exécution de la fonction d'annotation, puis appuyez sur la touche ENTER.

Image distante : Vous permet de sélectionner l'image du site distant comme arrière-plan
Image locale : Vous permet de sélectionner l'image du site local comme arrière-plan
Ordinateur reçu : Vous permet de sélectionner l'image d'ordinateur reçue du site distant comme arrière-plan
Ordinateur de transmission : Vous permet de sélectionner l'image d'ordinateur du site local comme arrière-plan

Remarques

• L'option « Ordinateur reçu » peut uniquement être sélectionnée lorsqu'une image d'ordinateur est en cours de réception du site distant.
• L'option « Ordinateur de transmission » peut uniquement être sélectionnée lorsqu'une image d'ordinateur est en cours de transmission depuis le site local.

5 Utilisez la touche , , ou de la télécommande pour sélectionner « Mode d'annotation », puis appuyez sur la touche ENTER.

Dessin : Vous permet de tracer des lettres ou des graphiques sur l'écran.

Pointage : Vous permet d'afficher un pointeur sur l'écran.

6 Utilisez la touche , , ou de la télécommande pour sélectionner « Démarrage », puis appuyez sur la touche ENTER.

L'indicateur signalant que le site local utilise la fonction d'annotation s'affiche.

Lorsque vous sélectionnez le mode Dessin, l'indicateur (stylet) s'affiche sur l'écran du moniteur, et lorsque vous sélectionnez le mode Pointage, (pointeur) s'affiche.

7 Inscrivez des lettres ou des graphiques sur l'écran à l'aide du stylet fourni avec la tablette à styler ou de votre doigt, ou déplacez le pointeur sur l'écran.

Les données écrites s'affichent en direct sur l'écran.

Opérations pendant le pointage

Vous pouvez pointer la partie que vous souhaitez sur l'écran du moniteur avec un pointeur. Vous ne pouvez pas tracer des lettres ou des graphiques en mode pointage.

Opérations pendant le dessin

Utilisez l'équipement à l'aide des touches de fonction de la tablette et des touches présentes sur le stylet.

Démarrage du dessin

Appuyez sur la touche tout en haut de la tablette.

Arrêt du dessin

Appuyez sur la deuxième touche de la tablette à partir du haut.

Changement de couleur

Appuyez sur la touche inférieure du stylet. La couleur change à chaque fois que vous appuyez sur la touche. Vous avez le choix entre les couleurs noir, rouge, bleu, vert, jaune, orange, violet et blanc.

Pour effectuer cela à l'aide d'opérations tactiles, placez un doigt sur l'écran de la tablette et tapez à droite de cette position avec un deuxième doigt.

Changement de densité de ligne

Appuyez sur la touche supérieure du stylet. La densité de ligne change à chaque fois que vous appuyez sur la touche. Vous avez le choix entre trois densités de ligne différentes.

Pour effectuer cela à l'aide d'opérations tactiles, placez un doigt sur l'écran de la tablette et tapez à gauche de cette position avec un deuxième doigt.

Effacement à l'aide de la gomme

Touchez le commutateur d'extrémité (gomme) du stylet sur la tablette et déplacez-le sur les lettres ou les graphiques que vous souhaitez effacer. Pour effectuer cela à l'aide d'opérations tactiles, touchez l'écran de la tablette avec deux doigts et réalisez l'opération à l'aide du bout de vos doigts.

Effacement total des lettres ou graphiques inscrits

Appuyez sur la touche tout en bas de la tablette.

Obtention des droits de dessin

En général, les droits de dessin appartiennent au correspondant ayant initié l'annotation. Si le correspondant distant initie l'annotation, la touche Obtenir des droits de dessin s'affiche et l'indicateur (Dessin exécuté par le correspondant distant) s'affiche sur l'écran du moniteur du site local. Si vous souhaitez obtenir des droits de dessin, appuyez sur la deuxième touche de la tablette à partir du bas. L'indicateur (Dessin exécuté par le correspondant local) s'affiche sur l'écran du moniteur et vous êtes autorisé à inscrire des lettres et des graphiques sur l'écran.

Enregistrement des dessins tracés à partir de la fonction d'annotation

1 Insérez dans le système de communication un « Memory Stick » sur lequel vous souhaitez enregistrer les dessins effectués à partir de la fonction d'annotation.
2 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.
3 Sélectionnez « Exécuter » pour effectuer la « Capture d’écran » dans le menu Outils.
Les dessins tracés sur l'écran à partir de la fonction d'annotation sont enregistrés dans le « Memory Stick » en tant qu'image fixe.

Arrêt du mode d'annotation

1 Appuyez sur la touche TOOLS de la télécommande pour ouvrir le menu Outils.

2 Utilisez la touche , , ou de la télécommande pour sélectionner « Arrêt » pour la fonction « Annotation », puis appuyez sur la touche ENTER.

Le mode d'annotation s'arrête.

Les lettres et graphiques tracés à partir de la fonction d'annotation sont supprimés lorsque la communication prend fin.

Utilisation de microphones externes et d'écouteurs

Le microphone intégré est destiné à une utilisation personnelle. Les microphones PCS-A1 (non fourni) et PCSA-A3 (non fourni) peuvent également être raccordés.

Vous pouvez transmettre le son stéréo de deux microphones PCS-A1 (non fournis) ou PCSA-A3 (non fournis) au système.

Vous pouvez également raccorder des écouteurs ou des casques à ce système.

Raccordement des microphones et des écouteurs

Raccordez les microphones en option aux prises MIC (A1/A3) 1 (R) et 2 (L) et les écouteurs à la prise (casque) du système de communication.

L'alimentation électrique des microphones est assurée par le système.

Utilisation des microphones raccordés

Réglez « Entrée audio » sur « MIC » dans la page Configuration de base 1 du menu de configuration Audio, et réglez « Entrées audio (MIC) » sur « MIC (A1/A3) » (page 62).

Pour transmettre le son stéréo de deux microphones, réglez « Mode d'entrée » sur « Stéréo » (page 63). Réglez ce paramètre sur « Monaural » pour transmettre le son monaural de deux microphones.

Remarques concernant l'installation des microphones

• Installez le microphone à 50 cm (1,6 ft) des participants.
• Placez le microphone dans un endroit calme et sans écho.
• Installez les microphones à distance d'appareils susceptibles de produire du bruit.
• Évitez de couvrir les microphones, par exemple avec du papier, de les transporter et de les déplacer. Sinon, un bruit extrême et un écho peuvent être entendus quelques instants chez le correspondant. Dans ce cas, attendez que l'écho disparaisse.
• Lors de la transmission d'un son stéréo, placez le microphone relié à la prise MIC (A1/A3) 1 (R) à droite de la caméra et le microphone relié à la prise MIC (A1/A3) 2 (L) à gauche.

Exemples de disposition des microphones

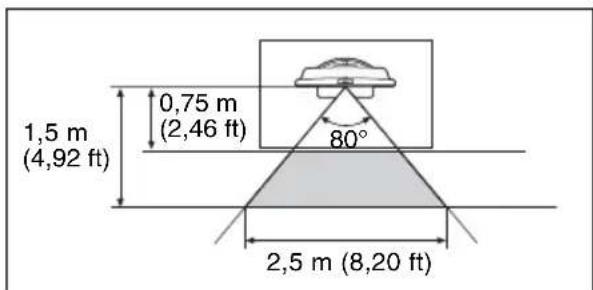

Microphones PCS-A1

Microphones PCSA-A3

Enregistrement pendant une communication

Vous pouvez enregistrez les voix des participants sur les sites distant et local pendant une communication en raccordant un dispositif d'enregistrement audio à la prise REC OUT du système de communication.

Cette fonction est pratique pour dresser le procès-verbal de la communication.

Raccordement d'un dispositif d'enregistrement audio

Enregistrement avec un dispositif d'enregistrement audio

Lorsqu'un dispositif d'enregistrement audio est relié aux prises AUDIO IN et REC OUT, réglez « Enregistrement du son local » sur « Activé » dans la page Configuration de base 1 du menu de configuration Audio, un écho risquant d'être généré et transmis au correspondant (page 62).

Pour enregistrer le son sortant des prises REC OUT L/R sur 2 canaux en monaural, réglez « Mode REC OUT » sur « Monaural 2ch » dans la page Configuration de base 2 du menu de configuration Audio.

Envoi d'images et du son de l'appareil externe vers un correspondant

Le système de communication vous permet d'envoyer des images et du son d'un ordinateur raccordé, par exemple, au correspondant.

Raccordement de l'appareil vidéo pour l'entrée

Le système de communication peut être raccordé à un appareil vidéo RVB.

Réception des images et du son d'un appareil externe

Réception des images

Appuyez sur la touche VIDEO INPUT de la télécommande pour ouvrir le menu Entrée vidéo > Proche, puis sélectionnez l'image que vous souhaitez recevoir.

Utilisez la touche , , ou de la télécommande pour sélectionner l'équipement externe raccordé à chaque entrée vidéo sur le système de communication, puis appuyez sur ENTER.

L'image de l'équipement sélectionné s'affiche.

CAMERA : Image de la caméra intégrée.

RGB : Image d'un ordinateur, etc. relié au connecteur RGB IN.

Pour enregistrer l'entrée sélectionnée, utilisez la touche , , ou de la télécommande pour sélectionner « Enregistrer », puis appuyez sur la touche ENTER.

Réception des signaux audio

Réglez « Entrée audio » sur « AUX » ou « MIC+AUX » sur la page

Configuration de base 1 du menu de configuration Audio (page 62).

Si le réglage est sur « AUX », le son émis par l'appareil externe est reçu et le son d'un microphone est désactivé. Si le réglage est sur « MIC+AUX », les deux sons sont reçus.

Pour passer au son émis par l'appareil externe raccordé à la prise AUDIO IN, réglez « Entrées audio (AUX) » sur « AUDIO » dans la page Configuration de base 1 du menu de configuration Audio (page 62).

Changement de l'entrée vidéo et audio simultanément

Réglez « Lien vers l'entrée audio » sur « Activé » sur la page Lien vers le microphone dans le menu de configuration Vidéo (page 65) afin de relier le son que vous souhaitez changer en même temps que l'image reçue.

Lorsque l'image reçue est changée, le son reçu passe automatiquement au son correspondant à l'image reçue.

Visualisation de l'image du système sur un moniteur ou un projecteur

Lorsque le moniteur ou le projecteur est raccordé au système de communication, vous pouvez afficher l'image du système.

Raccordement d'un moniteur ou d'un projecteur

Utilisation de l'appareil d'affichage raccordé

Lors de la transmission de l'image vers le moniteur du système de communication et vers l'appareil d'affichage raccordé au connecteur RGB OUT, réglez « Sortie moniteur » sur « Double » dans la page Configuration de base du menu de configuration Vidéo (page 65).

Pour la transmission de signaux RVB, vous pouvez sélectionner le format vidéo du signal transmis par le connecteur RGB OUT à l'aide de « Format de la sortie moniteur RVB ». Vous pouvez sélectionner « SXGA », « XGA » ou « WXGA » (page 65).

Images affichées sur les deux moniteurs

Pendant la communication, les images suivantes sont affichées sur les deux moniteurs.

Image affichée sur le moniteur du système de communication

L'image locale ou distante filmée par la caméra (image animée) est affichée sur le moniteur du système de communication.

Pour basculer entre les images locale et distante, appuyez sur la touche LAYOUT, puis sur la touche F1 de la télécommande.

Image affichée sur un moniteur externe

L'image filmée par la caméra locale ou l'image RVB transmise par le correspondant peut être affichée sur un moniteur externe raccordé au connecteur RGB OUT.

Communication sans image – Conférence téléphonique

Le système de communication visuelle vous permet d'effectuer une communication uniquement vocale par le biais de téléphones via une ligne RNIS (conférence téléphonique).

Les procédures de connexion de base sont les mêmes que pour une communication normale avec son et image.

Remarque

Si « Fct Cache objectif Mic Act/Dsact » est réglé sur « Activé », le microphone se mettra hors tension une fois le cache d'objectif fermé.

Exécution d'une conférence téléphonique avec un correspondant non enregistré dans l'annuaire

Réglez « Interface réseau » sur « TEL » dans le menu Appel détaillé.

Pendant la conférence téléphonique, l'indicateur « Voice Only » est affiché.

Pour le réglage « Interface réseau », voir « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 108.

Enregistrement d'un correspondant en vue d'une conférence téléphonique

Réglez « Interface réseau » sur « TEL » dans le menu Edition de l'annuaire qui s'affiche dans l'Annuaire.

Pour l'enregistrement, reportez-vous à « Enregistrement d'un correspondant – Annuaire » à la page 115.

Réglage du format de compression audio

Sélectionnez le format de compression audio en réglant le « Mode Téléphone » dans le menu Émission d'appel.

Lorsque vous lancez la conférence téléphonique, réglez « Mode Téléphone » sur « Automatique » (page 56). Lorsque l’option est réglée sur

« Automatique », le format G.711 μ-law est sélectionné automatiquement.

Vous n'avez pas besoin de régler le format de compression audio en cas de réception d'un appel du correspondant en vue d'une conférence téléphonique.

Commande du système distant par la tonalité – Transmission DTMF

Le système de communication visuelle permet de commander le système distant connecté par envoi d'une tonalité (DTMF: Dual Tone Multi Frequency) attribuée aux touches de numérotation (0-9, #). *

1 Appuyez sur la touche TONE ()*de la télécommande pendant la communication.
Le menu DTMF s'affiche sur l'écran du moniteur.

2 Appuyez sur une des touches numériques (0-9, #) de la télécommande correspondant à la tonalité que vous voulez transmettre au correspondant.

La tonalité est envoyée lorsque la touche est actionnée.

3 Pour ne plus envoyer la tonalité, appuyez sur la touche ENTER de la télécommande.

Le menu DTMF disparaît.

Remarque

Le microphone s'éteint automatiquement lorsque le menu DTMF est affiché.

Accès au système de communication

Les commandes suivantes permettent d'accéder au système de communication. Pour plus de détails sur chaque commande, consultez votre revendeur Sony.

Remarque

Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder au système. Lorsque vous autorisez l'accès externe, assurez-vous de configurer tous les mots de passe sur la page Mot de passe (page 78) du menu Administrateur.

Utilisation d'un navigateur Web

Vous pouvez commander ou configurer le système de communication à partir d'un navigateur Web.

Pour accéder au système de communication à partir d'un navigateur Web, réglez « Monitoring Web » sur « Activé » et « Accès Web » sur « Activé » sur la page Autorisation d'accès du menu Administrateur (page 82).

Pour plus de détails sur le fonctionnement Web, reportez-vous au « Chapitre 8 : Fonction de contrôle Web ».

Utilisation de Telnet

Vous pouvez commander ou configurer le système de communication à partir de Telnet.

Pour accéder au système de communication à partir de Telnet, réglez « Accès Telnet » sur « Activé » sur la page Autorisation d'accès du menu Administrateur (page 82).

Utilisation de SSH

Vous pouvez commander ou configurer le système de communication à partir de SSH.

Pour accéder au système de communication à partir de SSH, réglez « Accès SSH » sur « Activé » sur la page Autorisation d'accès du menu Administrateur (page 82).

C h a p i t r e 5 : Connexion cryptée

Lorsque la communication doit rester strictement confidentielle, le système de communication établit une connexion sur laquelle la visdéo et l'audio sont cryptés. Une connexion qui utilise cette fonction est appelée connexion cryptée.

Ce chapitre explique comment exécuter une connexion cryptée.

Le système de communication est équipé du cryptage standard, conforme aux normes H.233, H.234 et H.235 standardisées par l'ITU-T.

Remarques

• L'affichage instantané et l'enregistrement ne sont pas disponibles lors d'une connexion cryptée.
• La bande passante maximale pour les connexions cryptées est de 6 Mbps.

Préparation d'une connexion cryptée sur un réseau LAN

Pour établir une connexion cryptée, le paramètre « Mode Cryptage » doit être défini dans le menu de configuration Cryptage.

Définissez « Mode Cryptage » sur « Priorité connexion » ou « Priorité cryptage » dans le menu de configuration Cryptage.

Priorité connexion

Connexion avec cryptage à un correspondant avec la connexion cryptée standard activée. Connexion sans codage aux correspondants ne pouvant se connecter avec le cryptage standard ou aux correspondants ayant le cryptage désactivé.

Priorité cryptage

Connexion aux correspondants avec connexion cryptée standard activée uniquement.

Démarrage d'une connexion cryptée

Vous pouvez démarrer une connexion cryptée en appelant un correspondant en suivant la même procédure que pour une connexion quotidienne.

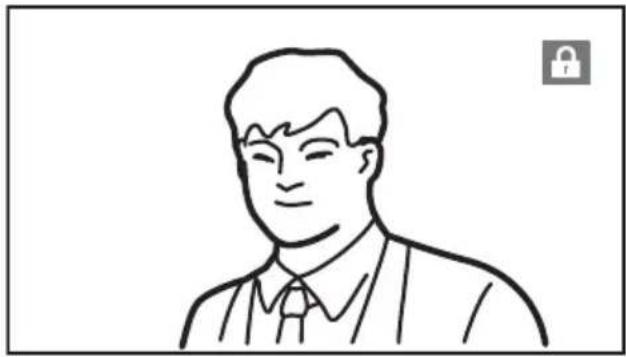

Au cours d'une connexion cryptée, l'icône de cryptage, est affichée.

Si aucune icône n'est affichée, les données transmises et reçues ne sont pas codées. Confirmez l'affichage d'une icône avant d'établir une connexion.

Lorsque la connexion cryptée est désactivée

Si le message suivant apparaît lorsque vous appelez un correspondant, il n'est pas possible d'établir une connexion cryptée.

Messages d’erreur Causes
Le système distant n’est pas compatible avec la fonction de cryptage.	Le système distant n’est pas équipé de la fonction de cryptage.
La fonction de cryptage du système distant est désactivée.	La fonction de cryptage d’un système distant est désactivée ou le paramètre de la méthode de cryptage du signal du système distant est différent de celui du système local.
La fonction de cryptage d’un système distant est activée.	La fonction de cryptage sur un système distant est activée.
La conférence n’a pas pu commencer parce que la fonction de cryptage du système local est désactivée.	« Mode Cryptage » est défini sur « Désactivé » sur le système local.
La conférence n’a pas pu commencer parce que la fonction de cryptage du système distant est désactivée.	La fonction de cryptage sur un système distant est désactivée.
La conférence n’a pas pu commencer parce que la méthode de cryptage de signal du système local est différente de celle du système distant.	Le paramètre de la méthode de cryptage du système distant est différent de celui du système local.
La visioconférence par cryptage standard n’est pas disponible avec la connexion SIP.	Vous êtes connecté à un système distant par une connexion SIP.

Chapitre 6 : Connexion multipoint

Ce chapitre décrit comment connecter votre système à plusieurs points.

Pour la connexion via un réseau LAN, une collection multipoint parmi 3 points au maximum, y compris votre site, est disponible. Pour la connexion via une ligne RNIS, une connexion multipoint parmi 3 points au maximum, y compris votre site, est disponible.

Une connexion multipoint utilisant une combinaison de réseau LAN et de ligne RNIS est également disponible.

Limitations pour l'utilisation du logiciel MCU

• Lorsqu'une connexion multipoint s'effectue via un réseau LAN, vous pouvez configurer le débit binaire de communication total pour tous les points de connexion grâce à l'option « Bande passante » dans le menu de configuration Communication. Comme le débit binaire de communication de chaque point est ajusté automatiquement pour ne pas dépasser la valeur sélectionnée dans « Bande passante », le débit binaire réel par point peut être différent de celui sélectionné pour ce point.
• Lorsqu'une connexion multipoint s'effectue via une ligne RNIS, il est nécessaire d'utiliser le même nombre de canaux sur tous les points et le nombre total de canaux ne doit pas dépasser 12B.
• Les modes vidéo H.264, H.263+ et H.261 sont pris en charge. Cependant, le profil High du format H.264 n'est pas pris en charge. De plus, la connexion en mode 1080 n'est pas prise en charge.
• Les modes audio G.711, G.722, G.728 et MPEG4 AAC sont pris en charge.
• Une connexion multipoint, y compris une connexion SIP n'est pas disponible.
• Ne peut pas être utilisé en tant que terminal principal pour la connexion en cascade.

Exemples de connexion d'une connexion multipoint

Utilisation de la connexion LAN (3 points maximum)

• Une connexion multipoint pour 3 points au maximum est disponible.
• Si vous avez déjà effectué une connexion point à point, lorsqu'un troisième point appelle, le système démarre automatiquement une connexion multipoint.

Utilisation de la connexion RNIS

Une connexion multipoint pour 3 points au maximum est disponible en utilisant l'unité RNIS PCSA-B384S ou PCSA-B768S en option.

Remarque concernant le nombre de lignes RNIS utilisées et le nombre de correspondants pour une connexion

Vous pouvez sélectionner le nombre de canaux RNIS devant être utilisés pour le point distant connecté en premier en utilisant « Bande passante RNIS » à la page RNIS:Mode du menu Communication (page 60).

Toutefois, si le nombre de points distants connectés augmente suite à un appel provenant du terminal principal, certains des canaux utilisés pour le premier point seront interrompus et utilisés au lieu de cela pour les points nouvellement connectés. Par exemple, si vous utilisez six lignes RNIS (12B canaux disponibles au maximum), 12B canaux seront utilisés pour le premier point distant seulement si aucun autre point n'est connecté. Lorsque le système se connecte à un deuxième point, le nombre de canaux pour le premier point diminue, et les canaux 6B sont utilisés pour le premier et le deuxième point. Même si l'un des points distants dans une connexion multipoint est déconnecté, le nombre de canaux utilisés pour les points restants n'augmente pas.

Remarque

Lorsque vous êtes appelé par un correspondant et que celui-ci a défini un nombre de canaux RNIS inférieur à celui de votre terminal, c'est le réglage du terminal du correspondant qui est prioritaire.

Connexion avec un téléphone normal

Lorsque vous utilisez une connexion RNIS, il est possible de connecter un téléphone normal à 3 points au maximum.

Seule la connexion 1B (64K) est disponible pour un téléphone normal.

Utilisation conjointe du LAN et du RNIS

Une connexion multipoint avec des terminaux connectés via un réseau LAN ou une ligne RNIS.

Configuration d'un Multipoint

Définition d'un Multipoint

1 Ouvrez le menu de configuration Multipoint, réglez « Fonction Multipoint » sur « AUTO », et effectuez les réglages nécessaires.

Pour plus de détails sur « Mode d'affichage » et « Fractionné », voir « Utilisation de la commande d'affichage » à la page 190.

2 Ouvrez le menu de configuration Communication et effectuez les réglages nécessaires.

Pour plus de détails, voir « Menu Communication » à la page 58.

Enregistrement des correspondants dans la liste de connexion multipoint

Vous pouvez enregistrer une liste de connexion multipoint qui inclut tous les correspondants pour une connexion multipoint dans l'Annuaire. Cela vous permet d'appeler simultanément les correspondants.

Vous pouvez entrer de nouveaux correspondants à enregistrer dans la liste de connexion multipoint ou ajouter les correspondants enregistrés dans l'Annuaire à la liste de connexion multipoint.

Pour enregistrer une liste de connexion multipoint dans l'Annuaire

La procédure de base pour l'enregistrement est la même que pour l'enregistrement d'un correspondant pour une connexion point à point. Pour plus de détails sur la procédure, voir « Enregistrement d'un nouveau correspondant » à la page 115.

1 Sélectionnez « Nouvelle entrée » dans l'Annuaire pour afficher le menu Edition de l'annuaire, puis entrez le nom de la liste de connexion multipoint dans la zone de texte Nom.

2 Sélectionnez « Nombre de sites connectés » et sélectionnez le nombre de sites auxquels vous souhaitez vous connecter.

Les zones de texte « Appeler : » qui correspondent aux numéros sélectionnés des sites affichent.

3 Sélectionnez l'icône d'interface réseau ou une image fixe à afficher dans l'Annuaire.

Vous pouvez sélectionner « » comme icône pour une liste de connexion multipoint.

4 Configurez l'interface réseau des correspondants que vous voulez enregistrer dans une liste de connexion multipoint dans les zones de texte « Appeler : ».

Sélectionnez l'interface réseau dans la liste déroulante à gauche, et entrez le numéro d'un correspondant dans la zone de texte.

Pour une connexion LAN : Sélectionnez « IP » dans la liste déroulante, et entrez l'adresse IP.

Pour une connexion RNIS : Sélectionnez « RNIS » dans la liste déroulante et entrez le numéro de ligne.

Pour une connexion RNIS (téléphone) : Sélectionnez « TEL » dans la liste déroulante et entrez le numéro de téléphone. (par exemple : 0390123456).

Entrez tous les correspondants avec lesquels vous souhaitez établir une connexion multipoint.

5 Configurez les autres éléments.

Pour plus de détails sur la configuration, reportez-vous à l'étape 3 dans « Enregistrement d'un nouveau correspondant » à la page 116.

6 Sélectionnez « Enregistrer », puis appuyez sur la touche ENTER de la télécommande.

L'enregistrement de la liste de connexion multipoint est terminé.

Spécification d'un correspondant enregistré dans l'Annuaire vers la liste de connexion multipoint.

1 Utilisez la touche , , ou de la télécommande pour sélectionner le nom que vous voulez enregistrer dans la liste de connexion multipoint.

2 Appuyez sur la touche de la télécommande. Ou alors, appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « ✉ Activé », puis appuyez sur la touche ENTER.

La marque multipoint) est ajoutée dans la partie inférieure droite de la liste sélectionnée, et le correspondant est enregistré dans la liste de connexion multipoint.

Vous pouvez ajouter les marques pour 2 correspondants au maximum en utilisant la même procédure que ci-dessus. Les marques qui correspondent aux numéros des correspondants que vous avez enregistrés apparaissent sous la forme de marques sombres dans la partie supérieure de l'Annuaire.

Remarque

Pour supprimer la marque ✗e la liste des noms, appuyez de nouveau sur la touche ✗de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ◀ ou ➔ pour sélectionner « Lesactivé », puis appuyez sur la touche ENTER.

3 Sélectionnez l'un des correspondants avec la marque, puis appuyez sur la touche ENTER.

4 Utilisez la touche , , ou pour sélectionner « Edition » dans le sous-menu, puis appuyez sur la touche ENTER.

Le menu Edition de l'annuaire s'affiche. Toutes les adresses IP ou les numéros de téléphone des correspondants marqués par sent entrés dans les zones de texte de numéros.

5 Entrez le nom de la liste de connexion multipoint dans la zone de texte Nom.

6 Sélectionnez « Enregistrer » et appuyez sur la touche ENTER. L'enregistrement de la liste de connexion multipoint est terminé.

Démarrage d'une connexion multipoint

Appel des correspondants

Appel de correspondants enregistrés dans les listes de connexion multipoint

1 Sélectionnez la liste de connexion multipoint enregistrée dans l'Annuaire.
2 Appuyez sur la touche CONNECT () le télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche , , ou pour sélectionner « Connecter », puis appuyez sur la touche ENTER.

Le système commence à appeler les correspondants enregistrés dans la liste de connexion multipoint. « Appel » s'affiche sur l'écran du moniteur. Lorsque le système se connecte à tous les points distants, le message « Session commencée. » apparaît sur l'écran, et les images des correspondants s'affichent sur l'écran.

Appel de correspondants par sélection dans l'Annuaire

1 Sélectionnez un correspondant avec lequel vous souhaitez vous connecter pour une connexion multipoint à partir de l'Annuaire.
2 Appuyez sur la touche le la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « ✉ Activé », puis appuyez sur la touche ENTER.

La marque multipoint) est ajoutée dans la partie inférieure droite du nom sélectionné dans la liste Annuaire, et le correspondant est enregistré dans la liste de connexion multipoint.

Vous pouvez ajouter les marques pour cinq correspondants au maximum en utilisant la même procédure que ci-dessus. Les marques qui correspondent aux numéros des correspondants que vous avez sélectionnés apparaissent sous la forme de marques sombres dans la partie supérieure droite de l'Annuaire.

Remarque

Pour supprimer la marque ✉ le liste des noms, appuyez de nouveau sur la touche ✉ de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ◀ ou ➔ pour sélectionner « ✉ sactivé », puis appuyez sur la touche ENTER.

3 Sélectionnez un des correspondants avec la marque

4 Appuyez sur la touche CONNECT ( ) de la télécommande, ou appuyez sur la touche ENTER de la télécommande pour afficher le sous-menu, appuyez sur la touche ↑, ↓, ← ou → pour sélectionner « Connecter », puis appuyez sur la touche ENTER.

Le système commence à appeler les correspondants avec les marques « Appel » s'affiche sur l'écran du moniteur.

Lorsque le système se connecte à tous les points distants, le message « Session commencée. » apparaît sur l'écran, et les images des correspondants s'affichent sur l'écran.

Appel de correspondants non enregistrés dans l'Annuaire

Les opérations de base sont les mêmes que celles pour une connexion point à point.

Pour plus de détails, voir « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 108.

1 Sélectionnez « Appel détaillé » dans le menu Accueil ou appuyez sur la touche CONNECT (de la télécommande pour ouvrir le menu Appel détaillé.

2 Sélectionnez « Nombre de sites connectés » et sélectionnez le nombre de points auxquels vous voulez vous connecter.

Les zones de texte « Appeler : » qui correspondent au nombre de points sélectionnés s'affichent.

3 Configurez l'interface réseau des correspondants dans les zones de texte « Appeler : ».

Sélectionnez l'interface réseau dans la liste déroulante à gauche, et entrez le numéro d'un correspondant dans la zone de texte.

Pour une connexion LAN : Sélectionnez « IP » dans la liste déroulante, et entrez l'adresse IP.

Pour une connexion RNIS : Sélectionnez « RNIS » dans la liste déroulante et entrez le numéro de ligne.

Pour une connexion RNIS (téléphone) : Sélectionnez « TEL » dans la liste déroulante et entrez le numéro de téléphone. (par exemple : 0390123456).

Entrez tous les correspondants avec lesquels vous souhaitez établir une connexion multipoint.

Pour plus de détails sur la configuration, voir « Appel d'un correspondant non enregistré dans l'Annuaire » à la page 108.

4 Sélectionnez « Connecter » et appuyez sur le bouton ENTER de la télécommande, ou appuyez sur le bouton CONNECT (de la télécommande.

Le système compose le numéro des correspondants sélectionnés à l'étape 3. « Appel » s'affiche à l'écran du moniteur.

Lorsque le système se connecte à tous les points distants, le message « Session commencée. » apparaît sur l'écran, et les images des correspondants s'affichent sur l'écran.

Appel de correspondants supplémentaires

Après le démarrage de la communication avec le premier correspondant, appuyez sur la touche CONNECT (de la télécommande pour afficher le menu.

Appelez le deuxième correspondant en utilisant l'une des procédures décrites dans « Démarrage d'une connexion par appel d'un correspondant » sur la page 99, selon l'état d'enregistrement du correspondant. Lorsque vous appuyez sur la touche CONNECT ( ) de la télécommande après le démarrage de la communication avec le deuxième correspondant, le menu ci-dessus s'ouvre et vous pouvez appeler le correspondant suivant.

Remarques

- Lorsque « Composition directe » ou « Composition à touche unique » est réglé sur « Activé » dans le menu de configuration du menu Accueil, sélectionnez

« Précédent » dans le menu ci-dessus pour afficher les éléments nécessaires à la composition directe ou les touches de composition à touche unique sur l'écran du moniteur.

- L'Annuaire s'ouvre lorsque vous appuyez sur la touche pendant la communication. Cela est pratique pour appeler un correspondant enregistré dans l'Annuaire.

Si certains points ne sont pas connectés

La boîte de dialogue suivante apparaît. Seuls les points connectés sont représentés sous la forme de cercles sombres. Sélectionnez l'élément souhaité.

Commencez la réunion : Démarre la communication avec les correspondants connectés.

Arrêt total : Annule toutes les connexions et rétablit le menu Accueil.

Recomposez : Recompose les numéros des points dont la connexion a échoué.

Remarques sur les vidéoconférences multipoint utilisant une ligne RNIS

Si le nombre de points distants connectés augmente suite à un appel du terminal principal pendant l'établissement d'une connexion multipoint utilisant la ligne RNIS, certains des canaux qui ont été utilisés pour la connexion seront interrompus et utilisés au lieu de cela pour les points nouvellement connectés. Par exemple, si vous utilisez six lignes RNIS (12B canaux disponibles au maximum), 12B canaux seront utilisés pour le premier point distant seulement si aucun autre point n'est connecté. Lorsque le système se connecte à un deuxième point, le nombre de canaux pour le premier point diminue, et les canaux 6B sont utilisés pour le premier et le deuxième point. Même si l'un des points distants dans une connexion multipoint est déconnecté, le nombre de canaux utilisés pour les points restants n'augmente pas.

Réception de l'appel d'un correspondant

Les opérations sont les mêmes que celles pour une connexion point à point.

Pour plus de détails, voir « Réception de l'appel d'un correspondant » à la page 112.

Utilisation de la commande d'affichage

Pendant une communication multipoint, vous pouvez contrôler les opérations suivantes.

Mode d'affichage

Il existe quatre modes de diffusion, « Fractionné » et « Activation à la voix », et « Fractionné (fixé) » et le mode sélection de diffusion.

Vous pouvez définir les modes « Fractionné » et « Activation à la voix » dans « Mode d'affichage » du menu de configuration Multipoint.

Vous pouvez sélectionner « Fractionné (fixé) » et diffuser les modes sélectionnés dans le menu Disposition pendant la communication.

Mode Fractionné

Ce mode permet l'affichage des images des terminaux distants connectés et de l'image du terminal local en partageant l'écran du moniteur.

Vous pouvez sélectionner « Mosaïque six écrans » ou « Mosaïque quatre écrans » dans « Fractionné » du menu de configuration Multipoint.

Les fenêtres partagées A à B affichent les images des terminaux distants dans la séquence connectée.

Fenêtre partagée en quatre
Image A Image B

Fenêtre partagée en six
Image A Image B

• Lorsque la fenêtre partagée en six est affichée, le système détecte le terminal qui possède la voix la plus forte parmi tous les terminaux et affiche l'image de ce terminal dans la fenêtre inférieure droite. L'image sur le terminal local s'affiche alors dans la fenêtre où l'image du terminal détecté a été affichée.
• Si vous passez du mode de diffusion « Fractionné » au mode « Activation à la voix », dans lequel les images d'un terminal spécifié s'affichent en plein écran pendant la communication, l'emplacement des images A à B sera modifié lorsque le mode « Fractionné » est rétabli.
• Lorsqu'il n'y a qu'un seul terminal, l'image s'affiche en plein écran indépendamment du réglage.
• Lorsque la fenêtre partagée en six avec un terminal spécifié est affichée, l'image sur le terminal spécifié est toujours affichée dans la fenêtre inférieure droite.
• Lorsque le mode « Fractionné » est sélectionné, vous ne pouvez contrôler la caméra d'aucun des terminaux distants connectés.

Mode Activation à la voix

Ce mode vous permet de détecter le terminal qui possède la voix la plus forte parmi les terminaux connectés et d'afficher l'image de ce terminal en plein écran sur tous les autres terminaux. L'indicateur « » apparaît lorsque le mode « Activation à la voix » est activé. L'indicateur comportant une lettre (par exemple : ) indiquant le terminal de l'image affichée apparaît également. L'indicateur s'affiche sur l'écran du moniteur lorsque l'image locale est diffusée.

Remarque

Pour transmettre des images d'une résolution de 720p (1280 × 720 pixels) en Mode vidéo H.264 lorsque « Activation à la voix » est activé, sélectionnez « Activation à la voix (720P) » dans « Mode d'affichage » du menu Multipoint. Cependant, le mode « Activation à la voix (720P) » ne peut pas être sélectionné lorsque la communication est établie via une connexion ISDN ou SIP. Même dans le cas d'une connexion IP, ce mode n'est pas disponible si le correspondant ne prend pas en charge le Mode vidéo H.264.

Mode partage fixé

Les images provenant des terminaux distants connectés et l'image du terminal local sont affichées dans des fenêtres partagées sur l'écran du moniteur de la même manière que celle du mode « Fractionné »

Vous pouvez désigner une image parmi les fenêtres partagées pour la fixer dans la fenêtre inférieure droite du mode partage en six fenêtres. Les images autres que celle qui a été spécifiée s'affichent dans les fenêtres partagées dans la séquence connectée.

L'image du terminal spécifié est toujours affichée dans cette fenêtre.

Mode sélection de diffusion

Vous pouvez désigner un terminal pour afficher l'image de ce terminal en plein écran sur tous les autres terminaux. L'indicateur comportant une lettre (par exemple : ) indiquant le terminal de l'image affichée apparaît également. L'indicateur s'affiche sur l'écran du moniteur lorsque l'image locale est diffusée.

Modes de diffusion et fenêtres affichées

Le tableau décrit ci-dessous montre la fenêtre qui s'affiche sur l'écran du moniteur lorsque vous sélectionnez l'un des modes de diffusion. Selon l'état de la connexion de votre système, certains modes ne peuvent pas être sélectionnés. Vous ne pouvez pas sélectionner le mode de diffusion si l'état de votre connexion correspond à ceux qui ne comportent pas de fenêtre d'affichage dans le tableau ci-dessous.

État de la connexion Connexion sans cascade
				Connexion LAN (page 177)Connexion RNIS (page 178)Connexion LAN et RNIS (page 179)
Points de connexion (max.) 3
Mode de diffusion	Avant la communication	Mosaïque quatre écrans Fenêtre		partagée en quatre
		Mosaïque six écrans Mosaïque six écrans		six écrans
Mode de diffusion	Pendant la communication	Fractionné (fixé)	Pour le partage en quatre	-
			Pour le partage en six	Fenêtre partagée en six
		Activation à la voix Plein écran
		Sélection de diffusion Plein écran

Changement du mode de diffusion

Au début de la connexion, c'est le mode de diffusion réglé dans « Mode d'affichage » et « Fractionné » du menu de configuration Multipoint qui est appliqué. Vous pouvez changer le mode pendant la communication à l'aide du menu Disposition.

Remarque

Si « Mode d'affichage » du menu Multipoint est réglé sur « Activation à la voix (720P) », vous ne pouvez pas changer « Mode d'affichage » pendant la communication car le « Mode d'affichage » n'apparaît pas dans le menu Disposition. Réglez Mode d'affichage avant le démarrage de la communication.

1 Appuyez sur la touche LAYOUT de la télécommande. Le menu Disposition s'affiche.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le mode vers lequel vous voulez basculer à partir de « Mode d'affichage», puis appuyez sur la touche ENTER.

Fractionné : Sélectionne le mode de Fractionné.

Fractionné (A fixé) : Fixe l'image du terminal connecté en premier dans la fenêtre spécifiée du mode partage fixé.

Fractionné (B fixé) : Fixe l'image du terminal connecté en deuxième dans la fenêtre spécifiée du mode partage fixé.

Fractionné (local fixé) : Fixe l'image locale dans la fenêtre spécifiée du mode partage fixé.

Voix : Sélectionne le mode Activation à la voix.

Site local : Diffuse l'image locale en mode sélection de diffusion.

Site A : Diffuse l'image du terminal connecté en premier en mode de sélection de diffusion.

Site B : Diffuse l'image du terminal connecté en deuxième en mode de sélection de diffusion.

Pour afficher l'image locale en mode « Voix »

Vous ne pouvez afficher l'image locale que sur l'écran de votre moniteur même si le mode « Voix » est activé. Tous les autres terminaux demeurent en mode « Voix ».

1 Appuyez sur la touche LAYOUT de la télécommande pour afficher le menu Disposition.
L'instruction « F1: Bascule l'image affichée sur le moniteur entre les sites distants et locaux » apparaît dans la partie inférieure de l'écran.

2 Appuyez sur la touche F1 de la télécommande.

L'image locale apparaît sur l'écran de votre moniteur.

Pour restaurer le mode « Voix » sur le site local

Appuyez de nouveau sur la touche F1 de la télécommande.

Réception de la diffusion demandée par un autre terminal

Lorsque vous recevez la commande « Site local » en provenance de l'un des terminaux connectés, l'image de ce terminal est diffusée en plein écran.

Lorsque vous recevez la commande « Arrêter l’émission » en provenance de l’un des terminaux connectés, le système revient au mode précédent.

Remarque

Si vous avez reçu la commande « Site local » en provenance d'un autre terminal, l'opération décrite ci-dessus ne sera pas effectuée.

Fin de la connexion multipoint

1 Appuyez sur la touche CONNECT () de la télécommande.

Le menu suivant s'affiche :

Les lettres A à B indiquent la séquence connectée de terminaux.

Les noms des terminaux sont affichés dans le menu si vous avez réglé

« Afficher le nom du terminal » sur « Affichez provisoirement » ou

« Affichez toujours » dans la page Ecrans de menu du menu Autres.

2 Utilisez la touche , , ou de la télécommande pour sélectionner le terminal à déconnecter, puis appuyez sur la touche ENTER.

Déconnecter A : Déconnecte le terminal connecté en premier.

Déconnecter B : Déconnecte le terminal connecté en deuxième.

Arrêt total : Déconnecte tous les terminaux.

Le terminal sélectionné est déconnecté.se

Vous pouvez aussi déconnecter tous les terminaux en appuyant sur la touche DISCONNECT ( le la télécommande.

Pour annuler la déconnexion

Sélectionnez « Annuler » dans l'étape 2, puis appuyez sur la touche ENTER de la télécommande.

Remarques sur les terminaux secondaires

S'il existe un terminal non approprié aux réglages définis par le système, ce terminal est appelé terminal secondaire.

Les capacités de communication entre le terminal secondaire et ce système sont indiquées ci-dessous.

• Émission/réception audio
• Réception d'une vidéo provenant d'un terminal secondaire
• Désactive la transmission de vidéo vers un terminal secondaire

Pour plus de détails sur les terminaux secondaires, voir « Glossaire » à la page 257.

Lorsqu'un téléphone normal est connecté

Le mode audio du système de communication visuel n'est pas affecté si un téléphone normal est connecté ou déconnecté à un moment donné.

Lorsqu'un réseau 56K est combiné parmi les terminaux dans le cas où la connexion s'effectue via un réseau 64K

La connexion se modifie automatiquement vers celui-ci via le réseau 56 K. Les terminaux qui ne peuvent pas s'adapter à ce réseau sont considérés comme des terminaux secondaires, et la transmission de vidéo n'est pas disponible, bien que l'émission/réception audio et la réception de vidéo soient disponibles.

Lorsqu'un terminal avec un mode audio différent est connecté et que son débit binaire vidéo est différent.

La connexion s'effectue dans le mode audio du terminal qui a le débit binaire vidéo le plus faible. Tout terminal qui ne peut pas se conformer à ce mode audio est considéré comme un terminal secondaire, et la transmission de vidéo n'est pas disponible, bien que l'émission/réception audio et la réception de vidéo soient disponibles.

Attributs multipoint

Qté Attribut Valeur (MCU H.320) Valeur (MCU H.323)
1 Nombre	maximal de terminaux pouvant être connectés sur une seule MCU	2 (3 en incluant le terminal local)	2 (3 en incluant le terminal local)
2 Nombre	maximal de connexions concurrentes (indépendantes) pouvant être prises en charge par une seule MCU	1	1
3 Nombre	maximal de ports pouvant être connectés sur d'autres MCU	0	0
4.1 Interfaces	ces réseau sur chaque port	BRI LAN
4.2 Capacité de réseau limitée Restrict_Required –
5 Taux de	transmission disponibles sur chaque port	1B, 2B, 4B, 6B (BRI) Limitée à la valeur maximale du débit binaire total de tous les points
6 Processeur audio Équipé Équipé
6.1 Mélangé/permute Suppression de bruit/d’écho sur les ports « silencieux »		Mélangé Non	Mélangé Non
6.2 Algorithme audio sur chaque port		G.711, G.728, G.722, MPEG4 AAC (monaural seulement)	G.711, G.728, G.722, MPEG4 AAC (monaural seulement)
7 Processeur vidéo (images animées)		Équipé Équipé
7.1 Mélangé/permute À commande vocale/		partagé en quatre fenêtres/partagé en six fenêtres/commande par l’utilisateur	À commande vocale/ partagé en quatre fenêtres/partagé en six fenêtres/commande par l’utilisateur
7.2 Algorithme vidéo sur chaque port		H.261, H.263, H.264 H.261, H.263, H.264
8 Processeur de données Équipé		Équipé
8.1 Moyen	de diffusion de données, LSD Moyen de diffusion de données, HSD	Équipé Non	–
8.2 Processeur MLP Équipé		–
Qté	Attribut	Valeur (MCU H.320)	Valeur (MCU H.323)
9 Cryptage	Prise en charge Prise en charge
10 Méthode	de choix d’un mode de communication sélectionné - SCM	Personnalisé :Nombre de lignes (1B/2B/4B/6B)Algorithme audio (G.711, G.728, G.722, MPEG4 AAC)Auto :Débit de l’image vidéo (7,5/10/15/30fps)Mode d’encodage vidéo (CIF/QCIF)Fixé ou permuté automatiquement :Algorithme vidéo (fixé H.261, H.261, H.263 ou permuté H.264 automatiquement)Restriction (56K fixé/Auto)	Personnalisé :Bande passante du LAN (limitée à la valeur maximale du débit binaire total de tous les points)Algorithme audio (G.711, G.728, G.722, MPEG4 AAC)Auto :Débit de l’image vidéo (7,5/10/15/30fps)Mode d’encodage vidéo (CIF/QCIF)Fixé ou permuté automatiquement :Algorithme vidéo (fixé H.261, H.261, H.263ou permuté H.264 automatiquement)
11 Capacité des terminaux secondaires		Capable d’émission/réception audio et de réception vidéo uniquement.Capable d’émission/réception audio uniquement via un téléphone normal.	Capable d’émission/réception audio et de réception vidéo uniquement.Capable d’émission/réception audio uniquement via un téléphone normal.
12 Disposition(s) pour la configuration d’appel		Pas de réserve appel/réception	Pas de réserve appel/réception
13 Capacités de commande – –
13.1 Numérotonation des terminaux Commande présidence simple à l’aide de BAS		NonNon	ÉquipéNon
13.2 Moyens de transmission MLP (T.120)		Non Non
13.3 H.224 (Données unidirectionnelles)		Équipé Équipé
14 Mise en cascade Non Non
14.1	Taux fixés (« simple »)	Non	Non
14.2 Maître/esclave Non		Non
15	Identification du terminal	Non	Équipé
16	Capacité MBE	Non –

Chapitre 7 : Fonction d'écran d'ordinateur

Lorsque vous n'effectuez pas de vidéosconférence, vous pouvez utiliser le moniteur du système de communication en tant qu'écran d'ordinateur. Ce chapitre décrit l'utilisation du système de communication autrement qu'en tant que terminal de vidéoconférence.

Fonction d'écran d'ordinateur

Lorsque vous raccordez le système de communication à un ordinateur, vous pouvez afficher l'image de l'ordinateur sur le moniteur du système.

Raccordement de l'ordinateur

Pour afficher l'image de l'ordinateur sur le moniteur du système de communication, raccordez le connecteur RGB IN du système à l'ordinateur à l'aide d'un câble D-sub à 15 broches (non fourni). Vous pouvez également raccorder le connecteur AUDIO IN du système au connecteur de sortie audio de l'ordinateur à l'aide d'un câble de connexion audio (non fourni) et transmettre l'audio de l'ordinateur par les haut-parleurs du système.

Affichage de l'image de l'ordinateur

1 Appuyez sur la touche PC/RGB située sur le côté droit du système. Le moniteur bascule vers l'affichage de l'image de l'ordinateur et le témoin PC/RGB à l'avant du système s'allume en vert.

Transmission de l'audio de l'ordinateur

1 Réglez « Entrée audio » sur « AUX » ou « MIC+AUX » dans le menu de configuration Audio.

Remarques

• Lorsque « AUX » est sélectionné pendant une conférence, l'audio de l'ordinateur est transmis au correspondant. Si « AUX » est sélectionné et si vous souhaitez utiliser l'audio du microphone pendant une conférence, modifiez le réglage pour « MIC ».
• Lorsque « MIC+AUX » est sélectionné pendant une conférence, l'audio du microphone et celui de l'ordinateur sont tous deux transmis au correspondant.

2 Réglez « AUX Sortie Moniteur local » sur « Activé » dans le menu de configuration Audio.
3 Appuyez sur les touches VOLUME +/- de la télécommande pour régler le volume de l'audio de l'ordinateur.

Basculement entre les images de la vidéoconférence et de l'ordinateur

Vous pouvez appuyer sur la touche PC/RGB ou la touche VC située sur le côté droit du système pour basculer entre les images de l'ordinateur et de la vidéoconférence.

Affichage de deux images

Vous pouvez afficher à la fois l'image de la vidéoconférence et l'image de l'ordinateur sur le moniteur, l'une de ces images étant l'image principale. Si vous appuyez sur la touche VC alors que l'image de la vidéoconférence est affichée, le moniteur bascule vers l'affichage de deux images avec l'image de la vidéoconférence comme image principale. Si vous appuyez sur la touche PC/RGB alors que l'image de l'ordinateur est affichée, le moniteur passe à l'affichage de deux images avec l'image de l'ordinateur comme image principale.

Vous pouvez également commuter entre les affichages de deux images en appuyant sur la touche LAYOUT de la télécommande et en la maintenant enfoncée.

Image de la vidéoconférence → deux images (vidéoconférence comme image principale) → deux images (ordinateur comme image principale) → image de l'ordinateur

Remarque

Si le système ne prend pas en charge les signaux vidéo transmis par l'ordinateur, il se peut que l'affichage de deux images soit impossible.

Pour plus de détails sur les signaux vidéo pris en charge, reportez-vous à « Signaux acceptables en mode écran d'ordinateur » à la page 243.

Basculement automatique à partir de l'image de l'ordinateur

Si l'un des événements suivants se produit alors que l'image de l'ordinateur est affichée sur le moniteur en plein écran ou en tant qu'image principale dans un affichage de deux images, l'affichage bascule automatiquement vers un affichage de deux images avec l'image de la vidéoconférence en tant qu'image principale.

• Des opérations sont effectuées sur la télécommande, à l'exception de MIC ON/OFF et VOLUME +/-.
• L'interrupteur d'alimentation du système de communication est enfoncé.
• Le système passe en mode de veille.
• Un message d'erreur s'affiche dans le vidéoconférence.

Démarrage d'une vidéoconférence pendant l'affichage de l'image de l'ordinateur

Appel d'un correspondant pendant l'affichage de l'image de l'ordinateur

Vous ne pouvez pas appeler un correspondant lorsque l'image de l'ordinateur uniquement est affichée sur le moniteur du système. Appuyez sur la touche VC sur le côté du système pour basculer vers l'affichage de l'image de la vidéoconférence avant d'appeler le correspondant.

Réception d'un appel pendant l'affichage de l'image de l'ordinateur ou de deux images

Lorsqu'un appel est reçu d'un correspondant, l'affichage bascule automatiquement vers l'affichage de deux images avec l'image de la vidéoconférence en tant qu'image principale. Les opérations pour répondre à l'appel dépendent du mode de réponse configuré, à savoir automatique ou manuel.

Pour plus de détails sur les opérations après la réception d'un appel, reportez-vous à « Réception de l'appel d'un correspondant » à la page 112.

Réglage de la qualité d'image de l'écran

Vous pouvez régler la qualité d'image à l'aide des touches situées sur le côté droit du système.

1 Appuyez sur la touche MENU du système pour afficher l'écran de menu.

Remarque

Le menu apparaît également pendant l'affichage de deux images ou l'affichage de l'image de la vidéoconférence.

2 Utilisez les touches et sur le système pour sélectionner un menu de réglages et appuyez sur la touche ENTER ou la touche . Le menu sélectionné s'affiche.
3 Utilisez les touches et sur le système pour sélectionner un réglage et appuyez sur la touche ENTER.
4 Configurez le réglage sélectionné et appuyez sur la touche ENTER. La configuration du réglage sélectionné est appliquée.

Pour terminer le réglage de la qualité d'image, appuyez sur la touche MENU.

Sélectionnez la qualité d'image.

Dynamique : Affiche une image dynamique en mettant l'accent sur la définition et le contraste.

Standard : Affiche une image standard en mettant l'accent sur le naturel.

Réinitialiser

Réinitialise le réglage « Mode d'image » sur le réglage usine par défaut.

Rétro-éclairage

Permet de configurer la luminosité du rétro-éclairage.

Déplacez la barre de réglage vers la gauche pour diminuer la luminosité de l'écran et vers la droite pour l'augmenter.

Contraste

Permet de configurer le niveau de contraste.

Déplacez la barre de réglage vers la gauche pour diminuer le contraste et vers la droite pour l'augmenter.

Luminosité

Permet de configurer la luminosité.

Déplacez la barre de réglage vers la gauche pour diminuer la luminosité et vers la droite pour l'augmenter.

Temp. couleur

Règle la balance des blancs.

Haut : Sélectionne des tons de couleur tirant sur le bleu.

Moyen : Sélectionne des tons de couleur moyens.

Bas : Sélectionne des tons de couleur tirant sur le rouge.

Menu Écran

Configurez les réglages d'affichage qui seront utilisés pendant l'affichage de l'image de l'ordinateur.

Remarque

Les réglages du menu Écran ne s'appliquent qu'à l'affichage de l'image de l'ordinateur en plein écran. Ce menu n'apparaît pas lors de l'affichage de l'image de la vidéoconférence ou de deux images.

Mode large

Sélectionne le mode d'affichage.

Plein 1 : Remplit la longueur verticale de l'écran avec la longueur verticale complète de l'image tout en conservant le rapport d'aspect. Des barres noires peuvent apparaître dans les marges de l'écran.

Plein 2 : Remplit la totalité de l'écran avec l'image.

Zoom : Remplit la totalité de l'écran avec l'image tout en conservant le rapport d'aspect. Le haut et le bas de l'image seront coupés.

Remarque

Si le rapport d'aspect du signal d'entrée provenant de l'ordinateur est 16:9 ou plus large, ce réglage est fixé à « Plein 1 ».

Centrer V

Règle la position verticale de l'image.

Remarque

Ce réglage peut être désactivé selon le signal d'entrée.

Réglez le signal

APA

Règle automatiquement la phase, le pas et le déplacement sur des valeurs optimales pour le signal d'image reçu de l'ordinateur (alignement automatique des pixels).

Phase

Règle les positions du signal de l'ordinateur et des pixels. Réglez la valeur qui produit l'image la plus nette.

Pas

Règle la taille verticale de l'image. Réglez une valeur qui correspond au nombre de pixels du signal d'entrée.

Déplacement

Règle la position de l'image.

H : Règle la position horizontale. Si vous augmentez la valeur, l'image se déplace vers la droite tandis que si vous la diminuez, elle se déplace vers la gauche.

V : Règle la position verticale. Si vous augmentez la valeur, l'image se déplace vers le haut tandis que si vous la diminuez, elle se déplace vers le bas.

Menu Réglage

Mode économique

On : Lorsqu'aucun signal d'entrée RVB n'est détecté et qu'aucune opération sur les touches n'est effectuée pendant 10 minutes, le système passe automatiquement en mode d'économie d'énergie.

Off : Le système ne passe pas en mode d'économie d'énergie, même si aucun signal d'entrée RVB n'est détecté et aucune opération sur les touches n'est effectuée pendant des périodes prolongées.

Remarque

Cette fonction est désactivée pendant l'affichage de l'image de la vidéoconférence et l'affichage de deux images.

Menu Informations

Remarques

• Des informations sur l'image principale sont affichées pendant l'affichage de deux images.
• Il se peut que les informations fH (fréquence horizontale) et fV (fréquence verticale) n'apparaissent pas correctement en fonction du signal d'entrée.

Pour plus de détails sur les signaux vidéo pris en charge, reportez-vous à « Signaux acceptables en mode écran d'ordinateur » à la page 243.

fH (fréquence horizontale)

Affiche la fréquence horizontale.

fV (fréquence verticale)

Affiche la fréquence verticale.

Type de signal

Affiche la résolution du signal d'entrée.

C h a p i t r e 8 : Fonction de contrôle Web

Ce chapitre décrit les fonctions de contrôle par navigateur Web utilisées avec le système PCS-XL55. La fonction de contrôle par navigateur Web vous aide à piloter le système PCS-XL55 ou à changer sa configuration à l'aide d'un navigateur Internet installé sur votre PC, par exemple Internet Explorer.

Internet Explorer est un produit de Microsoft Corporation. Veuillez utiliser la Version 5.0, ou une version supérieure (la Version 6.0 est recommandée).

Ouverture de la page Web

Entrez l'adresse IP affectée au système PCS-XL55 dans la ligne d'adresse de votre navigateur.

Exemple: Pour les adresses IPv4 http://xxx.xxx.xxx.xxx/ (« xxx.xxx.xxx.xxx » représente l'adresse IPv4.)

Exemple: Pour les adresses IPv6 http://[xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx]/ (« xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx » représente l'adresse IPv6.)

Quand un serveur proxy dans un segment réseau externe a été configuré, l'adresse de la passerelle dans la configuration du LAN du PCS-XL55 doit être aussi définie. Vous pouvez également paramétrer la valeur proxy de votre navigateur Web sur « No Proxy » pour le PCS-XL55.

Identification d'un utilisateur

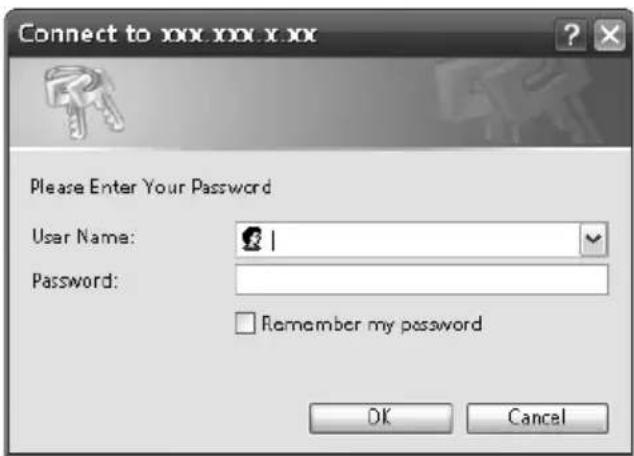

Une fois que vous avez accédé à la page Web, la fenêtre suivante s'affiche et vous demande de vous identifier en tant qu'utilisateur.

Entrez l’un des noms d’utilisateurs suivants (voir ci-dessous) dans le champ « User Name » et le mot de passe correspondant dans le champ « Password », puis cliquez sur la touche [OK].

Chaque caractère du mot de passe est masqué et s'affiche sous la forme « * ». Quand le nom d'utilisateur et le mot de passe sont corrects, le menu « Home » apparaît.

Si vous saisissez un nom d'utilisateur ou un mot de passe incorrect, il vous est demandé de l'entrer de nouveau. Si vous saisissez trois fois les entrées incorrectes, un message d'erreur apparaît à l'écran.

Vous pouvez sélectionner un nom d'utilisateur parmi les choix suivants et saisir le mot de passe pour le nom d'utilisateur sélectionné.

[remote]

Entrez « Mot de passe accès à distance » défini dans le menu de configuration Administrateur. Vous pouvez ouvrir et consulter les pages « Phonebook » et « Setup ».

[address]

Entrez « Mot de passe de modification de l'Annuaire » défini dans le menu de configuration Administrateur. Vous pouvez accéder à la page « Phonebook », changer le paramétrage de la page et enregistrer une nouvelle entrée dans la page. Vous pouvez aussi vérifier les pages « Setup ».

[sonypcs]

Entrez « Mot de passe administrateur » défini dans le menu de configuration Administrateur. Vous pouvez accéder à la page « Phonebook », changer le paramétrage de la page et enregistrer une nouvelle entrée dans la page. Vous pouvez aussi vérifier et modifier les pages « Setup ».

[streaming]

Entrez le Mot de passe d'affichage instantané de l'affichage instantané du terminal transmettant via la diffusion de l'affichage instantané. Vous pouvez recevoir et afficher le contenu de la communication transmise.

[setting]

Entrez le « Enregistrer les réglages de mot de passe » défini dans dans le menu de configuration Administrateur.

Vous pouvez vérifier et modifier les réglages dans la page

« AnnuairePhonebook » ou enregistrer de nouvelles saisies. Vous pouvez aussi vérifier les réglages dans la page « ConfigurationPhonebook » et les modifier à part les réglages administrateur.

Remarques

• Si des mots de passe n'ont pas été enregistrés, laissez la case « Mot de passe » vierge et cliquez sur la touche [OK].
• Le Mot de passe administrateur, le Mot de passe de modification de l'Annuaire, Enregistrer les réglages de mot de passe, le mot de passe accès à distance et le mot de passe d'affichage instantané sont enregistrés dans la page Mot de passe du menu de configuration administrateur.
• Lorsque vous saisissez un mot de passe pour accéder à la page Web, l'autorisation de mot de passe sera valide jusqu'à quitter le navigateur Web. Si vous fermez tout simplement le navigateur Web sans quitter, l'autorisation d'accès sera valide lorsque vous ouvrez de nouveau le navigateur Web.
• Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder au système. Nous vous recommandons fortement de configurer tous les mots de passe, pour des raisons de sécurité. Configurez tous les mots de passe sur la page Mot de passe (page 78) du menu de configuration Administrateur.

Sélection d'un menu

Lorsque vous cliquez sur un nom de menu sur la partie gauche de la page, vous affichez la page de menu correspondante.

Options de menu

Affiche le menu « Home » pour sélectionner l'interface réseau permettant de se connecter à un correspondant, entrez l'adresse du correspondant et appelez. Les icônes d'information pour ce système s'affichent également.

[Download]

Affiche le menu « Download » pour télécharger des journaux.

[Control Pad]

Affiche le panneau de commande permettant de commander le système.

[Remote Controller]

Affiche l'image de la télécommande (PCS-RF1) fournie avec le système. Vous pouvez ainsi effectuer les mêmes opérations qu'avec la télécommande.

Comment utiliser le menu [Home]

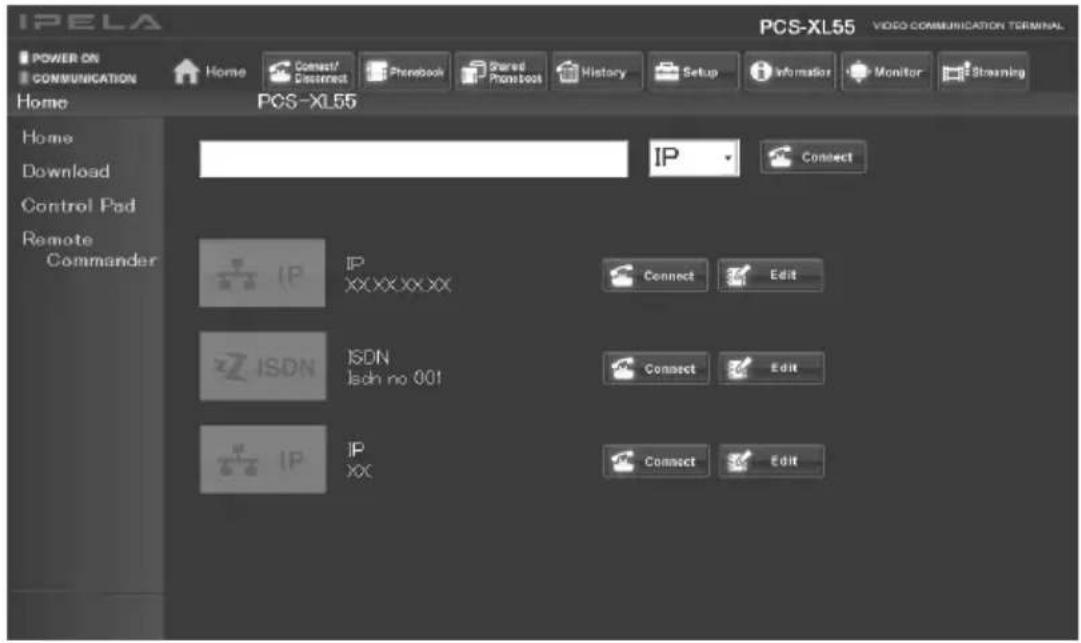

Lorsque vous cliquez sur [Home] sur la partie gauche de la page, le menu Home s'affiche. Vous pouvez également afficher le menu Home en entrant le mot de passe approprié sur l'écran de saisie du nom d'utilisateur.

Pour passer un appel en entrant un numéro

① Sélectionnez l'interface réseau (IP, ISDN ou SIP).
②Entrez le numéro de téléphone ou l'adresse d'un correspondant dans la zone de texte.
③Cliquez sur la touche [Connect].

Comment utiliser le menu [Download]

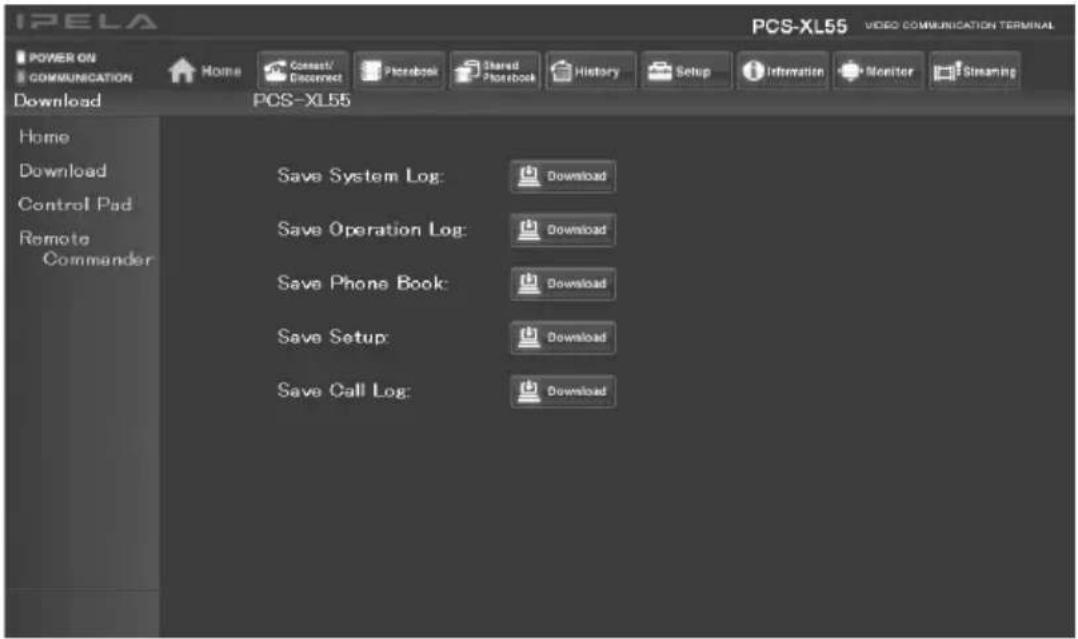

Lorsque vous cliquez sur [Download] sur la partie gauche de la page, le menu Download s'affiche.

Il est possible d'afficher divers fichiers journaux.

Sélectionnez le fichier journal que vous souhaitez afficher puis cliquez sur le bouton [Download]. Vous pouvez vérifier les fichiers journaux dans une fenêtre séparée.

Comment utiliser le menu [Remote Commander]

Lorsque vous cliquez sur [Remote Commander] sur la partie gauche de l'écran, l'image de la télécommande apparaît.

Lorsque vous cliquez sur les différents boutons sur l'image de la télécommande, vous pouvez commander le système de la même façon que vous le faites lorsque vous utilisez une véritable télécommande (PCS-RF1) pour commander la caméra et composer des numéros de téléphone.

Sélection d'un outil

Lorsque vous cliquez sur le bouton Outils en haut de la page, vous passez à la page Outils correspondante.

Permet d'appeler un correspondant en utilisant la composition directe et de mettre fin à une communication.

[Phonebook]

Affiche la liste d'appel de l'Annuaire.

Établit une connexion à partir dde l'Annuaire.

Enregistre, confirme ou modifie la liste de numérotation.

Dans le cas d'un annuaire personnel, la touche « Phonebook » devient la touche « Private Phonebook ».

[Shared Phonebook]

Vous pouvez utiliser l'Annuaire partagé.

[History]

Affiche les historiques de Dial, Answer et Missed Call.

Permet d'émettre un appel à partir de l'historique.

Permet de supprimer un enregistrement inutile dans l'historique.

[Setup]

Confirme ou modifie la configuration.

[Information]

Confirme les informations machine, l'état des périphériques et le mode de communication.

Vous pouvez également vérifier l'acheminement du réseau et afficher les fichiers enregistrés dans un « Memory Stick ».

[Monitor]

Vous pouvez surveiller l'image sur le système de communication.

Remarque

Lorsque « Monitoring Web » est réglé sur « Désactivé » sur la page Autorisation d'accès du menu de configuration Administrateur, vous ne pouvez pas utiliser la page [Monitor] page.

[Streaming]

Vous pouvez voir l'affichage instantané en direct d'une communication.

Remarques

- Le logiciel QuickTime version 6.0 ou plus est exigé pour afficher une communication.

- Lorsque « Affichage instantané » est « Désactivez » sur la page Diffusion/Enregistrement du menu Administrateur, la communication ne peut pas être visualisée. Si « Vidéo » est réglé sur « Désactivé » sur la page Diffusion/Enregistrement, seul l'instantané audio de la communication est diffusé et la vidéo ne s'affiche pas.

Configuration du KIOSK Mode

Vous pouvez sélectionner l'arrière-plan du menu Accueil et le logo à afficher pendant l'exécution du système.

Remarques

• Le réglage du KIOSK Mode ne peut être configuré qu'en utilisant la fonction de contrôle par navigateur Web.
• Pour des informations détaillées sur le réglage du KIOSK Mode, consultez votre revendeur Sony.

①Cliquez sur [Setup] en haut de l'écran.
②Cliquez sur [Admin:Etc] qui apparaît sur le côté gauche de l'écran. L'écran « Admin:Etc » apparaît. (Vous ne pouvez configurer ce réglage que lorsque « sonypcs » a été saisi comme nom d'utilisateur.)

③ Réglez « KIOSK Mode » sur « On ».

④Cliquez sur le bouton [Save].

Une fois l'enregistrement terminé, l'affichage de la page est actualisé.

Comment utiliser la page [Version Up]

Lorsque vous cliquez sur [Setup] en haut de la page, [Version Up] apparaît dans la partie inférieure gauche de cette dernière.

Cliquez sur [Version Up] pour afficher la page [Version Up].

Cliquez sur [Reference] et sélectionnez le logiciel que vous souhaitez mettre à jour puis cliquez sur le bouton [Upload].

Lorsque le chargement est terminé, un message s'affiche et la mise à niveau de la version commence. Une fois que la mise à niveau est terminée, le système redémarre. Ne mettez pas l'appareil hors tension avant la fin du redémarrage. Vous pouvez également charger des annuaires et des fichiers de configuration en les sélectionnant avec [Reference].

Comment utiliser la page [Streaming]

①Dans l'écran de saisie du nom d'utilisateur, entrez « streaming » dans le champ [User Name] et dans le champ [Password] entrez le mot de passe d'affichage instantané du terminal transmettant via la diffusion de l'affichage instantané.

②Cliquez sur le bouton [Streaming] pour lancer le logiciel QuickTime et regarder l'affichage d'une communication.

- Le logiciel QuickTime version 6.0 ou plus est exigé pour afficher une communication. Si QuickTime n'est pas installé sur votre ordinateur, téléchargez-le gratuitement à partir de ce site Internet : http://www.apple.com/quicktime/download/

- Lorsque « Affichage instantané » est « Désactivez » sur la page Diffusion/Enregistrement du menu Administrateur, la communication ne peut pas être visualisée. Si « Vidéo » est réglé sur « Désactivé » sur la page Diffusion/Enregistrement, seul l'instantané audio de la communication est diffusé et la vidéo ne s'affiche pas.

- Selon les limites d'accès au Web, environ 10 terminaux peuvent visualiser un affichage instantané simultanément. Le nombre réel de terminaux qui peuvent présenter l'affichage simultanément dépend des conditions de fonctionnement du système.

Comment utiliser la page [Monitor]

Lorsque vous cliquez l'élément [Monitor] des boutons outils, la page [Monitor] s'ouvre. Vous pouvez surveiller l'image sur le système de communication.

Remarque

Lorsque « Monitoring Web » est réglé sur « Désactivé » sur la page Autorisation d'accès du menu de configuration Administrateur, ou lorsque la communication cryptée s'effectue, vous ne pouvez pas utiliser la page [Monitor].

Annexe

Emplacement et fonction des composants et des commandes

Système de communication visuel HD PCS-XL55

Avant

①Microphone
②Levier pour cache d'objectif

Ouvre et ferme le cache d'objectif de la caméra.

③Objectif de la caméra
④ Moniteur
⑤ I/⏻ Témoin (alimentation)

Commence à clignoter en vert lorsque le commutateur d'alimentation est mis sur la position marche, il reste ensuite allumé en vert. S'allume en orange

lorsque le système est mis en mode de veille.

⑥Témoin LAN ALERT

Lorsque le système est connecté à un réseau LAN via le connecteur situé à l'arrière, ce voyant s'allume en jaune lorsqu'une erreur de paquet (perte) ou une erreur de lien se produit pendant la communication.

⑦Indicateur ON LINE

Clignote en bleu pendant l'émission ou la réception d'un appel et reste allumé en bleu pendant la communication.

⑧Témoin PC/RGB

Indique le mode d'affichage du moniteur.

S'allume en vert lorsque le moniteur est utilisé comme écran d'ordinateur. Le témoin clignote en jaune s'il y a un dysfonctionnement au niveau du moniteur.

⑨Haut-parleurs

Côté gauche

Insérez un « Memory Stick » (non fourni) dans cette fente.

Un « Memory Stick Duo » peut également être inséré.

②Connecteur TABLET

Raccordez à une tablette à stylet (non fournie) pour la fonction d'annotation, ou au module Clé (non fourni) pour l'installation du logiciel.

③Prises MIC (A1/A3) 1 (R)/2 (L) (miniprise)

Connexion à des microphones PCS-A1 ou PCSA-A3 (non fournis) ou à des casques disponibles dans le commerce. L'alimentation électrique des microphones est assurée par le système.

④Prise (casque) (miniprise stéréo)

Connexion à des écouteurs ou casques disponibles dans le commerce.

Côté droit

① I/Interrupteur d'alimentation

Met le système sous/hors tension.

②Touche PC/RGB

Bascule le moniteur de l'affichage de la vidéoconférence vers l'affichage de l'image de l'ordinateur.

Lorsque vous naviguez dans le menu de réglage du moniteur, cette touche peut être utilisée pour déplacer le curseur.

③Touche VC

Bascule le moniteur de l'affichage de l'image de l'ordinateur vers l'affichage de l'image de la vidéoconférence.

Lorsque vous naviguez dans le menu de réglage du moniteur, cette touche peut être utilisée pour déplacer le curseur.

④ Touches ←/→

Déplacent le curseur lors de la navigation dans le menu de réglage du moniteur.

⑤ Touche ENTER

Confirme les sélections lors de la navigation dans le menu de réglage du moniteur.

⑥ Touche MENU

Affiche le menu de réglage du moniteur.

⑦Connecteurs REC OUT L/R (prise phono)

Utilisés pour enregistrer des signaux audio afin de dresser le procès-verbal d'une communication. Les sons mélangés du site local et des sites distants sont envoyés par ces connecteurs.

⑧Prises AUDIO IN L/R (prise phono)

Connexion aux sorties audio du magnétoscope ou de l'appareil audio en option.

⑨Connecteur RGB IN (D-sub 15 broches)

Connexion à la sortie RGB de l'ordinateur ou de l'appareil vidéo en option.

10 Connecteur RGB OUT (D-sub 15 broches)

Connexion à l'entrée RGB du projecteur ou à l'unité d'affichage en option.

⑪Connecteur (LAN)

(100BASE-TX/10BASE-T, modulaire à 8 broches)

Utilisé pour se connecter via un réseau LAN ou le protocole SIP. Connexion à un concentrateur ou à un serveur SIP utilisant le câble de catégorie 5.

12 Connecteur ISDN UNIT

Raccordement au connecteur TERMINAL de l'unité RNIS PCSA-B384S ou PCSA-B768S en option.

13 Connecteur AUX CONTROL (D-sub 9 broches)

Utilisé pour l'entretien.

14Prise DC 19.5V

Connexion à l'adaptateur secteur fourni.

Télécommande RF PCS-RF1 (fournie)

Vous pouvez régler le volume du bip qui retentit lorsqu'un bouton de la télécommande est activé à l'aide du menu. Vous pouvez également faire en sorte que le bip ne retentisse pas.

Pour le réglage, reportez-vous à la section « Signal sonore » du menu Audio à la page 64.

①Touche PRESENTATION

Démarre et arrête la transmission des données de présentation.

②Touches de fonction F1 à F4

Les touches de fonction permettent de réaliser diverses opérations selon la situation.

La fonction des touches est indiquée en bas de l'écran de menu.

③Touche LAYOUT

Affiche le menu Disposition pour sélectionner le modèle d'affichage d'écran.

④Touches VOLUME +/-

Règle le volume du son reçu d'un correspondant.

+: pour augmenter le volume

- : pour diminuer le volume

⑤ Touches fléchées (↑/↓/↔/→)

Permettent de sélectionner le menu ou d'effectuer divers réglages dans le menu.

⑥ Touche ENTER

Exécute la sélection ou le réglage dans le menu et passe à l'étape suivante.

⑦ Touche RETURN

Permet de revenir à l'étape précédente.

⑧ Touche CONNECT ()

Permet de se connecter à un correspondant à des fins de communication.

⑨Touches numériques (0#9, \* , )

Permettent d'entrer les lettres ou chiffres d'un numéro de téléphone, etc.

10 Compartiment de piles (arrière)

Insérez deux piles AA (R6).

⑪ Touche l/⏻ (mise sous/hors tension)

Met le système en mode de veille lorsqu'il est activé. Active le système lorsqu'il est en mode de veille.

⑫Touche VIDEO INPUT

Affiche le menu Entrée vidéo afin que le signal d'entrée vidéo s'affiche sur le moniteur de télévision.

13 Touche CAMERA

Affiche le menu Caméra pour régler le zoom de la caméra, la luminosité, etc.

14 Touches ZOOM (T/W)

Zoom avant ou arrière.

T : pour agrandir l'image

W : pour réduire l'image

⑮Touche TOOLS

Affiche le menu Outils.

⑯Touche DISCONNECT ()

Permet de se déconnecter lors de la communication avec un correspondant.

⑰Touche BACK SPACE

Supprime la dernière lettre entrée.

18 Touche MIC ON/OFF

Coupe le son local à envoyer à un correspondant. Pour rétablir le son, appuyez de nouveau sur la touche.

Unité RNIS PCSA-B384S (en option)

Panneau avant/supérieur

Arrière

S'allume en orange lorsque l'unité RNIS est alimentée en tension. Lorsque l'initialisation est terminée, s'allume en vert.

②Témoin STATUS 1-3

S'allume en orange lorsque la synchronisation de lien de chaque connecteur RNIS est établie. S'allume en jaune lorsque la ligne RNIS correspondante est connectée.

③Bornes ISDN 1-3 (prise modulaire à 8 broches)

Connexion avec les lignes RNIS au moyen du câble modulaire RNIS.

④ Connecteur TERMINAL

Raccordement au connecteur ISDN UNIT sur le système au moyen du câble d'interface fourni avec l'unité RNIS.

Unité RNIS PCSA-B768S (en option)

Panneau avant/supérieur

Arrière

S'allume en orange lorsque l'unité RNIS est alimentée en tension. Lorsque l'initialisation est terminée, s'allume en vert.

②Témoin STATUS 1-6

S'allume en orange lorsque la synchronisation de lien de chaque connecteur RNIS est établie. S'allume en jaune lorsque la ligne RNIS correspondante est connectée.

③Bornes ISDN 1-6 (prise modulaire à 8 broches)

Connexion avec les lignes RNIS au moyen du câble modulaire RNIS.

④Connecteur TERMINAL

Raccordement au connecteur ISDN UNIT sur le système au moyen du câble d'interface fourni avec l'unité RNIS.

Témoins

Les icônes suivantes apparaissent sur le moniteur, selon les fonctions utilisées.

Témoin	Nom	Description
	Contrôle de la caméra en local	Caméra contrôlée localement
	Contrôle de la caméra distante	Contrôle de la caméra distante
	Micro désactivé (local)	La communication du microphone local est désactivée ou ce dernier n'est pas en communication.
	Micro désactivé (distant)	La communication du microphone distant est désactivée ou ce dernier n'est pas en communication.
	Volume Volume de la voix du correspondant en cours de réglage
	Volume (stéréo)	Niveau d'entrée audio d'un son stéréo
	Volume (monaural)	Niveau d'entrée audio d'un son monaural
	Mode de saisie des caractères	Entrée de caractères disponible
	État du LAN (LAN)	Réseau LAN branché via le connecteur étilisant le protocole IPv4 (Internet protocol version 4).
	État du LAN (LAN, IPv6)	Réseau LAN branché via le connecteur étilisant le protocole IPv6 (Internet protocol version 6).
	État du RNIS	Ports RNIS utilisés
	Entrée audio E	Entrée audio sélectionnée (dans l'exemple ci-contre, entrée provenant du connecteur MIC (A1/A3))
	Entrée vidéo	Entrée vidéo sélectionnée (dans l'exemple ci-contre, vidéo provenant du connecteur RGB IN)
	Mode RNIS (téléphone)	Audio uniquement, communication en cours
	« Memory Stick »	Une carte «Memory Stick» est insérée dans le système.
	Appel position	Rétablit les réglages prédéfinis de la caméra (1-6)
	Présentation (transmission en cours)	Exécution de la présentation (transmission des données de la présentation à un correspondant)
	Présentation (réception)	Réception des données de présentation provenant d'un correspondant
	Affichage instantané	Affichage instantané en cours
	Enregistrement	Enregistrement en cours
	Tablette Tablette à stylet connectée
	Écriture (locale)	Les droits d'écriture appartiennent au site local.
	Écriture (distante)	Les droits d'écriture appartiennent au correspondant.
	Pointeur (local)	Pointeur du site local
	Pointeur (distant)	Pointeur du correspondant
	Cryptage Connecté avec cryptage
	Perte de paquets	Une perte de paquets s'est produite
	Mode Activation à la voix	« Activation à la voix » est sélectionné dans « Mode d'affichage » dans une connexion multipoint.
	Diffusion (locale)	L'image locale est diffusée dans une connexion multipoint.
	Diffusion (A-B)	Le terminal A (-B) connectés en premier (-en deuxième) est diffusé dans une connexion multipoint.
	Pas de signal P	Pas de signal d'entrée de l'ordinateur
	Entrée de signal non pris en charge	Signal d'entrée de l'ordinateur non pris en charge par le système.
	Démarrage Système en cours de démarrage

Messages à l'écran

Contrôlez ce qui suit si un message s'affiche sur le moniteur pendant l'utilisation du système de communication.

Message

La connexion est incomplète. (Le code et le message suivants s'affichent.)

0 Erreur réseau inconnue: Réessayez plus tard.

1 Ce numéro n'existe pas: Vérifiez le numéro et réessayez.

2 Congestion réseau: Réessayez plus tard.

3 Réessayez plus tard.

16 Déconnexion normale: (La ligne a été déconnectée normalement.)

17 Ligne occupée: Réessayez plus tard.

18,19 Le système distant ne répond pas: Vérifiez qu'il est connecté.

20 Abonné inconnu: Vérifiez le numéro d'appel.

21 Appel rejeté: Vérifiez que le système distant est connecté.

22 Le numéro appelé a changé: Vérifiez le numéro et réessayez.

26 Requête de restauration de la connexion: Réessayez plus tard.

27 Système distant en panne: Vérifiez son fonctionnement.

28 Numéro d'appel incorrect: Vérifiez le numéro et réessayez.

31, 41 – 43, 47Réseau non disponible: Réessayez plus tard.

33, 34Ligne occupée. Réessayez ultérieurement.

44 Réseau non disponible: Réessayez plus tard.

50 Pas d'abonné: Vérifiez le contrat de la partie distante.

57,58 Capacité non autorisée: Vérifiez que Restriction de débit est correctement définie.

70 Capacité limitée: Réglez Restriction de débit sur 56K et réessayez.

88 Erreur d'attribut du terminal: Vérifiez la connexion du système distant.

91, 95 – 102, 111Erreur de protocole: Redémarrez le système et réessayez.

128 Temporisation de négociation H.221. Redémarrez le système et connectez-vous de nouveau.

131 Erreur de carte: Vérifiez les cartes d'interface de réseaux en option.

132 SPID incorrect: Réenregistrez SPID.

134 Erreur de synchronisation de lien physique: Vérifiez la connexion du câble RNIS.

144, 145Le terminal distant peut ne pas être compatible avec la fonction BONDING.

Message

177 Délai de connexion LAN dépassé: Réessayez plus tard.

178 Rejet de la connexion LAN: Réessayez plus tard.

179 Erreur DNS.

180 La composition de votre propre numéro est incorrecte.

181 Erreur GateKeeper.

192 Echec de l’admission du serveur PPPoE. Vérifiez que le mot de passe et le nom d’utilisateur PPPoE sont corrects.

195 Obtention en cours d’une adresse IP via DHCP.

196 Configurez l’adresse DNS ou utilisez l’adresse IP pour numéroter.

205 Vérifiez que le nom d’utilisateur ou le numéro d’utilisateur pour la numérorotation est correct.

207 Le terminal distant n’est peut-être pas enregistré dans gatekeeper. Contactez l’administrateur du gatekeeper.

209 – 212Gatekeeper ne répond pas. Contactez l’administrateur du gatekeeper ou utilisez l’adresse IP pour numéroter.

201, 217Pas de réponse.

218 Numéro local défini de façon incorrecte dans le menu Configuration RNIS. Définissez-le correctement. Ligne connectée avec 1B (64K).

219 Le paramètre du numéro local pour la configuration RNIS est peut-être incorrect au niveau du correspondant. Ligne connectée avec 1B (64K).

230, 231Echec de l’admission du serveur PPPoE. Renumérotez après confirmation des paramètres PPPoE.

232 Echec de l’accès au serveur DNS. Vérifiez les paramètres DNS PPPoE.

233 Connexion au correspondant via DNS désactivée. Numérotez au moyen de l’adresse IP.

234 La numérorotation de la même adresse n’est pas valide.

235 Considéré comme un terminal secondaire car le nombre de lignes pour la configuration RNIS est différent.

236 Considéré comme un terminal secondaire car la commande de la caméra distante est désactivée.

237 Vérifiez que l’interface réseau ou l’adresse IP est définie correctement.

238 La conférence n’a pas pu commencer parce que la fonction de cryptage du système local est désactivée.

239 La conférence n’a pas pu commencer parce que la fonction de cryptage du système distant est désactivée.

240 La conférence n’a pas pu commencer parce que la méthode de cryptage de signal du système local est différente de celle du système distant.

241 La visioconférence par cryptage standard n’est pas disponible avec la connexion SIP.

242 La visioconférence par Cryptage de propriétaire n’est pas disponible avec la connexion RNIS.

243 La connexion avec le mode de communication actuel n’est pas disponible au moyen de l’interface de ligne spécifiée.

244 Déconnexion suite à une erreur de réception de paquets du site distant.

Dépannage

Si le système de communication ne fonctionne pas correctement, contrôler ce qui suit.

Symptôme Cause Solution
Le projecteur ne se met pas sous tension.	Le commutateur d'alimentation n'est pas en position de marche.	Appuyez sur le commutateur pour mettre l'appareil sous tension. (page 30).
	Les piles de la télécommande sont partiellement ou complètement déchargées.	Remplacez les deux piles par des neuves (page 26).
La télécommande ne fonctionne pas.	Échec de l'appariement à la télécommande.	Appariez la télécommande au système de communication (page 27).
Pas de son ou volume très faible.	Le volume du système est trop faible.	Réglez le volume du son en appuyant sur les touches VOLUME +/- de la télécommande (page 33).
	Le microphone du correspondant est coupé.	Demandez au correspondant d'allumer son microphone.
	L'entrée audio n'est pas sélectionnée correctement.	• Configurez correctement « Entrées audio (MIC) » sur la page Configuration de base 1 du menu de configuration Audio (page 62).• Configurez correctement « Entrée audio » sur la page Configuration de base 1 du menu de configuration Audio (page 62).
	Le microphone ou l'appareil externe n'est pas connecté correctement.	Vérifiez la connexion (pages 159 et 164).
Image floue. Mise au point manuelle sélectionnée mais l'image reste floue.		Réglez la mise au point (page 136).
		Lorsque auto focus (mise au point automatique) est sélectionné, l'arrière-plan est trop lumineux, le contraste trop marqué ou l'arrière-plan ou les vêtements des participants présentent des lignes fines.
Pas d'image. La source	ce d'image sélectionnée n'est pas activée.	Mettez sous tension l'appareil vidéo sélectionné.
	L'entrée vidéo n'est pas sélectionnée correctement.	Sélectionnez l'entrée vidéo correctement (page 137).
	La source d'image sélectionnée n'est pas correctement raccordée au système.	Vérifiez les connexions (page 164).
	Une réunion téléphonique est en cours.	Il ne s'agit pas d'une anomalie.
	Le mouvement de la caméra est empêché.	Mettez le système hors tension, puis de nouveau sous tension.
Pas de connexion. Un	numéro incorrect a été composé.	Contrôlez le numéro entré.
	Le réglage de « Interface réseau » est incorrect (lorsque la composition directe est utilisée).	Réglez «Interface réseau» sur l'interface correcte en vous reportant à « Pour appeler un correspondant » (page 102).
	Les éléments enregistrés dans l'Annuaire ne sont pas corrects.	Enregistrez correctement le correspondant en vous reportant à « Enregistrement d'un correspondant – Annuaire » (page 115).
	Certains des réglages du système ne sont pas corrects.	Corrigez les réglages en vous reportant à « Enregistrement des informations locales » (page 52).
	L'adresse IP et le masque de réseau ne sont pas définis correctement (en cas d'utilisation d'un LAN).	Demandez à l'administrateur système de les définir correctement (page 66).
	Le câble LAN ou RNIS est débranché.	Effectuez la connexion correctement (pages 23, 24).
	Le câble LAN ou RNIS est branché sur un connecteur incorrect.	Effectuez la connexion correctement (pages 23, 24).
	Le câble LAN ou RNIS ne fonctionne pas.	Remplacez le câble par un neuf.
	Le câble conçu spécialement pour la connexion RNIS est utilisé pour une connexion LAN (en cas d'utilisation d'un LAN).	Utilisez le câble pour la connexion LAN.
	Mauvais type de câble (câble transversal ou droit) utilisé pour la connexion LAN ou RNIS.	Utilisez le type correct de câble.
	Le DSU est hors tension (lors de l'utilisation de RNIS).	Activez le DSU.

Symptôme Cause Solution
Pas de connexion. Si vous coupez la communication sans respecter la procédure normale (ex : débranchement d’un câble ou mise à l’arrêt du système en cours de communication), vous ne pourrez peut-être pas établir la connexion avec la ligne RNIS pendant quelques instants (en cas d’utilisation d’une connexion RNIS).		Mettez le système hors tension et patientez quelques minutes avant de le remettre sous tension.
Si vous procédez à plusieurs branchements/débranchements ou mises sous tension/hors tension, la connexion avec le LAN pourra être impossible pendant quelques instants (en cas d’utilisation d’un LAN).		Mettez le système hors tension et patientez quelques minutes avant de le remettre sous tension.
Délai de connexion LAN dépassé (en cas d’utilisation d’un LAN).		Réessayez plus tard.
Le paquet pour la communication n’est pas acceptable dans l’environnement LAN actuel (en cas d’utilisation d’un réseau LAN).		Consultez votre administrateur système en vue de rendre le paquet pour la communication acceptable dans votre environnement LAN.
Le terminal distant n’est pas activé.		Demandez au correspondant de mettre le terminal sous tension.
Le correspondant met beaucoup de temps à répondre lorsqu’il est en mode de veille.		Demandez au correspondant d’annuler le mode de veille.
Le correspondant est en communication avec un autre correspondant.		Appelez le correspondant lorsqu’il a terminé la communication avec un autre correspondant.
Le terminal distant n’autorise pas la réponse à l’appel car il est en mode de configuration, etc.		Demandez au correspondant d’autoriser la réponse à un appel.
Le terminal distant n’est pas en mode de réponse automatique.		Demandez au correspondant de régler le terminal en mode de réponse automatique ou de répondre manuellement à l’appel.
Les numéros de téléphone RNIS ne sont pas définis dans le terminal distant (en cas d’utilisation de la fonction bonding).		Demandez au correspondant de configurer correctement « Indicatif régional » et « Numéro local » dans le menu de configuration RNIS (page 72).
Symptôme Cause Solution
Pas de connexion. Le	huitième chiffre et les chiffres suivants des numéros de téléphone RNIS ne sont pas les mêmes lorsque la connexion s’effectue en utilisant la fonction bonding (lorsque le correspondant utilise un système de communication ancien de type PCS-1600 par exemple).	Établissez une connexion sans utiliser la fonction bonding ou utilisez les numéros de téléphone RNIS identiques à partir du huitième caractère.
	Il y a un problème avec le terminal distant.	Essayez de composer le numéro d’un autre terminal.
	Un message apparaît à l’écran. Voir « Messages à l’écran » (page 231).
Les images fixes de l’Annuaire ne peuvent pas être enregistrées dans le « Memory Stick ».	La languette de protection contre l’écriture du « Memory Stick » est positionnée sur LOCK.	Déverrouillez (page 255).
	Le « Memory Stick » a atteint sa capacité de mémoire maximale.	Utilisez un autre « Memory Stick ».

Spécifications

Système de communication visuel HD PCS-XL55

Cet appareil est conforme aux normes ITU-T H.320 et H.323.

Image animée

Bande passante exploitée

64 Kbps à 4 Mbps (standard, connexion LAN)

56 Kbps à 768 Kbps (si PCSA-B768S est installé, connexion RNIS)

56 Kbps à 384 Kbps (si PCSA-B384S est installé, connexion RNIS)

Codage H.261/H.263/H.263+/H.263++/H.264

MPEG4 Simple Profile (avec SIP)

Éléments d'image

CIF : 352 pixels × 288 lignes

QCIF : 176 pixels × 144 lignes

4CIF : 704 pixels × 576 lignes

WCIF (W288p) : 512 pixels × 288 lines

W432p : 768 pixels × 432 lignes

W4CIF : 1024 pixels × 576 lignes

720p : 1280 pixels × 720 lignes

Son

Bande passante

22 kHz (MPEG4 AAC)

14 kHz (MPEG4 AAC)

7 kHz (G.722 conforme à la recommandation ITU-T)

3,4 kHz (G.711/G.728 conforme à la recommandation ITU-T)

Débit de transfert

56 Kbps, 64 Kbps (G.711, conforme à la recommandation ITU-T)

48 Kbps, 56 Kbps, 64 Kbps (G.722 conforme à la norme ITU-T)

64 Kbps, 96 Kbps (MPEG4 AAC) (en cas d'utilisation d'un LAN)

16 Kbps (G.728 conforme à la norme ITU-T)

48 Kbps (MPEG4 AAC) (en cas d'utilisation d'un RNIS)

Réseau

Multiplexage Vidéo, audio, données

Format d'images

H.221 (conforme à la norme ITU-T)

Interface LAN (standard), 64 Kbps à 4 Mbps

RNIS (BRI), jusqu'à 3 lignes (en cas d'installation de PCSA-B384S)

jusqu'à 6 lignes (en cas d'installation de PCSA-B768S)

Vitesse de transfert des données

LSD 1,2 Kbps, 4,8 Kbps, 6,4 Kbps

MLP 6,4 Kbps, 24 Kbps, 32 Kbps

HMLP 62,4 Kbps, 64 Kbps, 128 Kbps

Commande de la caméra du correspondant

H.281 (conforme à la norme ITU-T)

Caméra

Dispositif d'image

Capteur d'image CMOS couleur de type 1/3,2 8 000 000 pixels

Objectif f = 2,94 mm (22 mm en format 35 mm)

F = 1:2,8

Angle horizontal : 80,1 degrés

Angle vertical : 62,7 degrés

Distance focale

80 mm

Fonction de zoom

Numérique

Fonction de balance des blancs automatique intégrée

Fonction d'exposition automatique intégrée

Fréquence d'images 30 i/s

Ecran

Taille Ecran large 21,6 pouces

Résolution 1366 × 768 (WXGA)

Angle de visualisation

176 degrés

Nombre de couleurs

16 700 000 couleurs

Contrôleur d'écran

Entrée Interne : Vidéoconférence

RVB externe : Écran d'ordinateur

Mode RVB 640 × 350, 640 × 400, 640 × 480,

800 × 600, 832 × 624,

1024 × 768, 1280 × 720,

1280 × 768, 1280 × 1024

Haut-parleurs

Haut-parleurs × 2

Microphone

Plage de fréquence

8 kHz

Propriétés directives

Unidirectionnel

Généralités

Puissance requise

19,5 V CC

Consommation de courant

5A

Température de fonctionnement

5^ à 35^ (41°F à 95°F)

Taux d'humidité

20% à 80%

Température de stockage

-20^ à +60^ (-4^ à +140^)

Humidité de stockage

20% à 80% (sans condensation)

Dimensions 557 × 410 × 117 mm

(L × H × P)

(22 × 16 ^1/4 × 4 ^5/8 pouces)

(support non compris)

557 × 456,5 × 214 ~mm

(L × H × P)

(22 × 18 × 8 12 pouces)

(support compris)

Poids 8,2 kg (18 lb. 1,2 oz) environ

Accessoires fournis

Télécommande RF PCS-RF1 (1)

Piles AA (R6) pour télécommande RF (2)

Adaptateur secteur (1)

Cordon d'alimentation (1)

CD-ROM (1)

Avant d'utiliser cette unité (1)

Guide de connexion rapide/Guide de la télécommande (1)

Carnet de garantie (1)

Formulaire d'enregistrement d'utilisateur (1) (Japon

uniquement)

Télécommande PCS-RF1 (fournie)

Format de signal

Conforme à la norme

IEEE802.15.4

Commande CC 3 V avec deux piles AA (R6)

Adaptateur secteur VGP-AC19V54

Puissance requise

100 à 240 V CA, 50/60 Hz,

2,0 A

Sortie 19,5 V CC, 7,7 A

Température de fonctionnement

5 °C à 35 °C (41 °F à 95 °F)

Taux d'humidité

20% à 80%

Température de stockage

-20^ +60^(-4^ +140^)

Humidité de stockage

20% à 80% (sans condensation)

Dimensions

160 × 80 × 40 ~mm (1 × h × p)

(6^3/8× 3^1/4× 1^5/8 pouces)

(parties en saillie non

comprises)

Poids 700 g (1 lb. 8.7 oz) environ

Microphone PCS-A1 (en option)

Bande passante

13 kHz

Propriété directive

Omnidirectionnel

Dimensions

74 × 16 × 93 ~mm (1 × h × p)

(3×^21 / 32× 3^-3 / 4 pouces)

Poids 170 g (6,0 oz) environ

Alimentation

Auto-alimentation

Longueur du câble

8 m (26,2 pieds)

Microphone PCSA-A3 (en option)

Bande passante

13 kHz

Propriété directive

Unidirectionnel

Dimensions 68× 16× 96mm(l× h× p)

$$ (2 ^ {3} / _ {4} \times {} ^ {2 1} / _ {3 2} \times 3 ^ {7} / _ {8} \text { pouces }) $$

Poids 200 g (7,1 oz) environ

Alimentation Auto-alimentation

Longueur du câble

8 m (26,2 pieds)

Unité RNIS PCSA-B384S (en option)

Puissance requise

19,5 V CC

Consommation de courant

0,3 A

Température de fonctionnement

5^ à 35^ (41 °F à 95 °F)

Taux d'humidité

20% à 80%

Température de stockage

$$ - 2 0 ^ {\circ} \mathrm{C} \dot {\mathrm{a}} + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \dot {\mathrm{a}} + 1 4 0 $$

Humidité de stockage

20% à 80% (sans condensation)

Dimensions 166 × 34 × 128 mm (l × h × p)

(6^5/8× 1^3/8× 5^1/8 pouces)

(parties en saillie non comprises

à l'exception du pied)

Poids 400 g (14 oz) environ

Accessoires fournis

Câble d'interface (5 m)

(16,4 pieds) (1)

Mode d'emploi (1)

Carnet de garantie (1)

Humidité de stockage

20% à 80% (sans condensation)

Dimensions 166× 34× 128mm(l× h× p)

(6^5/8× 1^3/8× 5^1/8 pouces)

(parties en saillie non comprises

à l'exception du pied)

Poids 400 g (14 oz) environ

Accessoires fournis

Câble d'interface (5 m)

(16,4 pieds) (1)

Mode d'emploi (1)

Carnet de garantie (1)

Présentation et caractéristiques susceptibles d'être modifiées sans préavis.

Remarques

• Effectuez toujours un essai d'enregistrement pour vérifier que l'enregistrement s'est fait correctement. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, suite au manquement de cet appareil ou de son support d'enregistrement, de systèmes de mémoire extérieurs ou de tout autre support ou système de mémoire à enregistrer un contenu de tout type.

- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Unité RNIS PCSA-B768S (en option)

Puissance requise

19,5 V CC

Consommation de courant

0,5 A

Température de fonctionnement

5^ à 35^ (41 °F à 95 °F)

Taux d'humidité

20% à 80%

Température de stockage

$$ - 2 0 ^ {\circ} \mathrm{C} \dot {\mathrm{a}} + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \dot {\mathrm{a}} + 1 4 0 ^ {\circ} \mathrm{F}) $$

Signaux d'entrée/sortie RGB acceptables

Système de communication visuel HD PCS-XL55 (RGB OUT)

Élément d'image	Format de signal fH (kHz) fV (Hz) Sync
1024 × 768 XGA	VESA 60 Hz 48,363 60,004 H-neg V-neg
1280 × 1024 SXG	A VESA 60 Hz 63,981	60,02 H-pos V-neg
1280 × 768 WXGA	A VESA 60 Hz	47,776	59,870 H-neg V-pos

Système de communication visuel HD PCS-XL55 (RGB IN)

Signaux acceptables en mode de présentation

Élément d'image	Format de signal fH (kHz) fV (Hz) Sync
640 × 480	Mode VGA 3	31,469	59,94	H-neg V-neg
	VGA VESA 72 Hz	37,861	72,809 H-neg	V-neg
	VGA VESA 75 Hz	37,5	75	H-neg V-neg
	VGA VESA 85 Hz	43,269	85,008 H-neg	V-neg
800 × 600	SVGA VESA 56 Hz	35,156	56,25	H-pos V-pos
	SVGA VESA 60 Hz	37,879	60,317 H-pos	V-pos
	SVGA VESA 72 Hz	48,077	72,188 H-pos	V-pos
	SVGA VESA 75 Hz	46,875	75	H-pos V-pos
	SVGA VESA 85 Hz	53,674	85,061 H-pos	V-pos
1024 × 768	XGA VESA 60 Hz	48,363	60,004 H-neg	V-neg
	XGA VESA 70 Hz	56,476	70,069 H-neg	V-neg
	XGA VESA 75 Hz	60,023	75,029 H-pos	V-pos
	XGA VESA 85 Hz	68,667	84,997 H-pos	V-pos
1280 × 1024	SXGA VESA 60 Hz	63,981	60,02	H-pos V-pos

Signaux acceptables en mode écran d'ordinateur

Élément d'image	Format de signal fH (kHz) fV (Hz) Sync
640 × 350 VGA-	1 31,469 70,086 H-pos	V-neg
	VESA 85 37,861 85,080	H-pos V-neg
640 × 400 NEC	PC98 24,823 56,416 H-neg	V-neg
	VGA-2 31,469 70,086	H-neg V-pos
	VESA 85 37,861 85,080	H-neg V-pos
640 × 480 Mode	VGA 3 31,469 59,94 H-neg	V-neg
	VGA VESA 72 Hz	37,861	72,809 H-neg	V-neg
	VGA VESA 75 Hz	37,5	75	H-neg V-neg
	VGA VESA 85 Hz	43,269	85,008 H-neg	V-neg
	Mac 13	35,000	66,667 H-neg	V-neg
800 × 600 SVGA	VESA 56 Hz	35,156 56,25 H-pos	V-pos
	SVGA VESA 60 Hz	37,879	60,317	H-pos V-pos
	SVGA VESA 72 Hz	48,077	72,188	H-pos V-pos
	SVGA VESA 75 Hz	46,875	75	H-pos V-pos
	SVGA VESA 85 Hz	53,674	85,061	H-pos V-pos
832 × 624	Mac 16	49,724	74,550	H-neg V-neg
1024 × 768	XGA VESA 60 Hz	48,363	60,004	H-neg V-neg
	XGA VESA 70 Hz	56,476	70,069	H-neg V-neg
	XGA VESA 75 Hz	60,023	75,029	H-pos V-pos
	XGA VESA 85 Hz	68,667	84,997	H-pos V-pos
1280 × 768	1280 × 768 / 60	47,776	59,870	H-neg V-pos
1280 × 720	1280 × 720 / 60	44,772	59,855	H-neg V-pos
1280 × 1024	SXGA VESA 60 Hz	63,981	60,02	H-pos V-pos

Affectation des broches

Prise 100BASE-TX/10BASE-T

Prise modulaire

Broche Signal Description
1 TPOPTX+ Émission+
2 TPONTX-		Émission-
3 TPIPRX+ Réception+
4	N C	—
5	N C	—
6 TPINRX- Réception-
7	N C	—
8	N C	—

Connecteur ISDN UNIT

Broche	Signal Description
1 GND	Terre
2 19.5 V	19,5 V
3 DCLK+	Horloge+
4 DCLK-	Horloge-
5 DR+	Réception de données+
6 DR-	Réception de données-
7 FS+	Synchronisation de cadre+
8 FS-	Synchronisation de cadre-
9 DX+	Envoi de données+
10	DX-	Envoi de données-
11	RX	Réception de données série

Broche	Signal	Description
12	TX	Envoi de données série
13	19.5 V 19,5 V
14	GND Terre

Connecteur RGB OUT/IN

Mini D-sub à 15 broches (femelle)

Broche	Signal	Description
1	RED	R (rouge)
2	GREEN	G (vert)
3	BLUE	B (bleu)
4	NC	-
5	GND	Terre
6	RED.GND	Masse du signal R (rouge)
7	GREEN.GND	Masse du signal G (vert)
8	BLUE.GND	Masse du signal B (bleu)
9	NC	-
10	SYNC.GND	Masse du signal de synchronisation
11	NC	-
12	NC	-
13	HSYNC Sync horizontale
14	VSYNC Sync verticale
15	NC	-

Affectation des broches sur les connecteurs de carte en option

Prises RNIS 1-3 (PCSA-B384S) Prises RNIS 1-6 (PCSA-B768S)

Prise modulaire

Broche Signal Description
1	N C	-
2	N C	-
3	T A	É m
4 RA Réception+
5 RB Réception-
6	T B	É m
7	N C	-
8	N C	-

Connecteur TERMINAL (PCSA-B384S/PCSA-B768S)

Broche Signal Description
1 GND	Masse châssis
2 19.5 V	19,5 V
3 DCLK+	Horloge+
4 DCLK-	Horloge-
5 DR+	Envoi de données+
6 DR-	Envoi de données-
7 FS+	Synchronisation de cadre+
8 FS-	Synchronisation de cadre-
9 DX+	Réception de données+
10	DX-	Réception de données-

Broche	Signal Description
11	TX	Envoi de données série
12	RX	Réception de données série
13	19.5 V	19,5 V
14	GND	Terre

i s s i o n i s s i o n

Annexe +

Taille de l'écran pendant l'affichage de deux images

Taille de l'écran de sortie

Image principale Image secondaire
Type Rapport	d'aspect	Taille horizontale	Taille verticale	Type Rapport	d'aspect	Taille horizontale	Taille verticale
Écran d'ordinateur	4:3 960 720			Écran de la vidéoconférence	16:9 320 180
Écran d'ordinateur	5:4 960 768			Écran de la vidéoconférence	16:9 320 180
Écran d'ordinateur	5:3 960 576			Écran de la vidéoconférence	16:9 320 180
Écran d'ordinateur	8:5 960 600			Écran de la vidéoconférence	16:9 320 180
Écran d'ordinateur	640:350 960 525			Écran de la vidéoconférence	16:9 320 180
Écran d'ordinateur	16:9 960 540			Écran de la vidéoconférence	16:9 320 180
Écran de la vidéoconférence	16:9 960 540			Écran d'ordinateur	4:3 320 240
Écran de la vidéoconférence	16:9 960 540			Écran d'ordinateur	5:4 320 256
Écran de la vidéoconférence	16:9 960 540			Écran d'ordinateur	5:3 320 192
Écran de la vidéoconférence	16:9 960 540			Écran d'ordinateur	8:5 320 200
Écran de la vidéoconférence	16:9 960 540			Écran d'ordinateur	640:350 320 175
Écran de la vidéoconférence	16:9 960 540			Écran d'ordinateur	16:9 320 180

Exemple d'affichage de deux images

Cadre gris (cadre de la fenêtre d'image) : 5 points pour le haut, le bas, la gauche et la droite

Commandes de basculement d'affichage

Cette section décrit la façon de basculer entre les dispositions d'écran.

L'explication pour l'écran de vidéoconférence utilise les dispositions Plein écran et PandP (images apposées) comme exemple. Cette explication pour l'affichage PandP peut également s'appliquer aux dispositions Côte-à-côte et PinP (incrustation d'image).

Les affichages d'écran sont représentés comme suit dans cette explication.

= Image de la caméra locale

= Image de la caméra distante

= Présentation du site distant

=Ecran d'ordinateur

Commandes de dispositions pendant l'affichage de l'image de la vidéoconférence

Utilisez les touches LAYOUT, F1 et F2 sur la télécommande pour commander les dispositions. Les transitions entre les dispositions varient selon si un second moniteur est utilisé et si le mode de présentation est en cours.

Transitions avec un moniteur

Pendant les communications

Pendant les présentations

Transitions avec deux moniteurs

Pendant les communications

Pendant les présentations

Commandes de dispositions entre les affichages de l'image de la vidéoconférence et de l'image de l'ordinateur

Remarque

La position réelle de l'image de la caméra distante dans le diagramme ci-dessus est la suivante.

• Pendant l'affichage sur un seul moniteur : L'affichage est basé sur les réglages de disposition configurés pour les vidéoconférences.
• Pendant l'affichage sur deux moniteurs : L'affichage est identique à la disposition de vidéoconférence affichée sur le moniteur du système.

Exemples de commandes de dispositions

Affichage de l'image de l'ordinateur et des images de la caméra distante sur un seul moniteur

Appuyez deux fois sur la touche PC/RGB du système de communication pendant la communication avec le correspondant et le moniteur basculera vers l'affichage de deux images avec l'image de l'ordinateur en tant qu'image principale.

Affichage de l'image de l'ordinateur, des images de la caméra distante et d'une présentation distante sur deux moniteurs

Moniteur du système Moniteur externe

Appuyez deux fois sur la touche PC/RGB du système de communication lors de la réception d'une présentation du correspondant et le moniteur basculera vers l'affichage de deux images avec l'image de l'ordinateur en tant qu'image principale.

Affichage de l'image de l'ordinateur, des images de la caméra locale et des images de la caméra distante sur deux moniteurs

Moniteur du système Moniteur externe

1 Appuyez sur la touche LAYOUT de la télécommande pendant la communication avec le correspondant.

Le menu de disposition s'affiche.

2 Appuyez sur la touche F1.

Les affichages des deux moniteurs basculent : le moniteur affichant l'image de la caméra locale affiche alors l'image de la caméra distante et inversement.

3 Appuyez sur la touche PC/RGB du système de communication.

Le moniteur bascule vers l'affichage de deux images avec l'image de l'ordinateur en tant qu'image principale.

Liste des numéros de port utilisés sur le PCS-XL55

Pour une connexion point à point

Signal Numéro de port Type
RAS 1719 UDP
Gatekeeper Discovery 224.0.1.4	:1718 Multidiffusion UDP
Q.931 (appel) 2253-2263 TCP
Q.931 (réponse) 1720 TCP
H.245 2253-2263 TCP
RTP audio 49152-49159 UDP
RTCP audio 49152-49159 UDP
RTP vidéo 49152-49159 UDP
RTCP vidéo 49152-49159 UDP
FECC RTP 49152-49159 UDP
FECC RTCP 49152-49159 UDP
SIP	5060 UDP/TCP
Détection automatique de la bande passante	51234-51235 UDP/TCP

Pour une connexion multipoint

Signal	Numéro de port du premier point	Numéros de port du deuxième point	Type
RAS	1719		UDP
Gatekeeper Discovery	224.0.1.41:1718		Multidiffusion UDP
Q.931 (appel)	2253-2263		TCP
Q.931 (réponse)	1720		TCP
H.245	2253-2263		TCP
RTP audio	49152-49159	49172-49179	UDP
RTCP audio
RTP vidéo
RTCP vidéo
FECC RTP
FECC RTCP
SIP	5060		UDP/TCP
Détection automatique de la bande passante	51234-51235		UDP/TCP

Remarque

Pour RTCP, les numéros de port qui peuvent être définis vont de 49152 à 65535.

Aménagement de salle de vidéoconférence

Exemple d'aménagement

Etendue de caméra

représente la zone de prise de vue de la caméra lorsque le zoom a été totalement étendu. Utilisez les distances ci-dessous comme valeurs de référence pour l'aménagement de votre salle de vidéoconférence.

Vue supérieure (étendue horizontale avec zoom totalement déployé)

Vue latérale (étendue verticale avec zoom totalement déployé)

Remarques sur l'aménagement

• Evitez de placer derrière les participants des objets de grande taille, mobiles et, plus particulièrement, d'autres personnes : la qualité de l'image transmise à l'interlocuteur risque de s'en trouver affectée.
• N'asseyez pas de participants devant un mur avec des motifs de lignes fines.
• Choisissez une salle où il n'y aura pas d'écho.
• N'installez pas le système à proximité de sources de parasites comme un climatiseur ou un copieur.
• Evitez de placer le système dans une salle où il y a des haut-parleurs utilisés pour un système de diffusion interne.

Remarques sur l'éclairage

Ne dirigez pas la caméra vers une fenêtre parce que le contre-jour risque d'altérer le contraste. Si nécessaire, couvrez la fenêtre avec un rideau épais.

Ajustez l'éclairage de la salle de façon à ce qu'il soit orienté vers les participants. Ne le dirigez pas vers l'écran.

L'intensité lumineuse sur les visages doit être d'environ 300 lux ou plus.

Support « Memory Stick »

Utilisez un « Memory Stick PRO » ou « Memory Stick PRO Duo » pour le Système de communication visuel.

Remarques sur l'utilisation d'un support « Memory Stick »

- Si vous réglez le commutateur antieffacement du « Memory Stick » sur « LOCK », les données ne peuvent pas être enregistrées, modifiées ni effacées.

La position et la forme du commutateur de protection en écriture peuvent différer d'un « Memory Stick » à l'autre.

• Ne retirez pas le « Memory Stick » en cours de lecture ou d'écriture de données.
• Les données risquent d'être endommagées si :

-Vous retirez le « Memory Stick » ou que vous mettez l'unité hors tension en cours de lecture ou d'écriture.

–Vous utilisez le « Memory Stick » dans un endroit exposé à de l’électricité statique ou des parasites.

• Nous vous recommandons de sauvegarder les données importantes enregistrées sur le « Memory Stick ».
• Ne posez que l'étiquette fournie sur la position correspondante du « Memory Stick ».
• Placez l'étiquette de manière à ce qu'elle ne dépasse pas la zone prévue.
• Lorsque vous entreposez ou transportez un « Memory Stick », laissez-le dans son boîtier d'origine.

• Ne touchez pas la borne du « Memory Stick », y compris avec les doigts ou des objets métalliques.

• Ne soumettez pas le « Memory Stick » à des chocs, ne le pliez pas et ne le laissez pas tomber.

• N'essayez pas de démonter ni de modifier le « Memory Stick ».
• Évitez de mouiller le « Memory Stick ».
• N'utilisez pas et ne rangez pas le « Memory Stick » dans un endroit :

-Extrêmement chaud, comme dans un véhicule stationné au soleil.
-Directement exposé au rayonnement solaire.
-Humide ou dans lequel des substances corrosives sont présentes.

À propos des données

• Si vous réglez le commutateur antieffacement du « Memory Stick » sur « LOCK », les données telles que les images et les mails ne peuvent pas être enregistrées, modifiées ni effacées. Déverrouillez le commutateur avant de transférer ou de copier des données de l'unité vers le « Memory Stick » ou d'effacer des données contenues dans le « Memory Stick ».
• Nous vous recommandons d'effectuer une copie de sauvegarde des données importantes sur un autre « Memory Stick » ou sur un disque dur au moyen d'un ordinateur.

Remarques sur l'utilisation de « Memory Stick Duo »

• Utilisez un objet pointu, comme un stylobille, pour changer la position du commutateur de protection contre l'écriture du « Memory Stick Duo ».
• Ne forcez pas avec le crayon ou stylo sur la zone d'inscription du « Memory Stick Duo ».

Format d'image pouvant être utilisés avec cet appareil

L'appareil peut utiliser les fichiers image enregistrés sur un « Memory Stick » dans le format suivant : Fichiers image (compatibles DCF) comprimés au format JPEG (Joint Photographic Experts Group) (extension : .jpg)

Memory Stick ^TM , Memory Stick Duo ^TM , Memory Stick PRO ^TM , Memory Stick PRO Duo ^TM et sont des marques commerciales de Sony Corporation.

Phénomènes spécifiques aux capteurs d'images CMOS

Les phénomènes suivants qui peuvent apparaître dans des images sont spécifiques aux capteurs d'images CMOS (Complementary Metal Oxide Semiconductor). Ils ne sont pas un signe de mauvais fonctionnement.

Mouchetures blanches

Bien que les capteurs d'image CMOS soient produits selon des technologies de haute précision, dans de rares cas, des fines mouchetures blanches peuvent être générées à l'écran en raison des rayons cosmiques, etc. Cela est lié au principe des capteurs d'image CMOS et n'indique pas un dysfonctionnement.

Les mouchetures blanches ont surtout tendance à se manifester dans les cas suivants :

• pendant l'utilisation sous haute température
• lorsque vous avez augmenté le gain (la sensibilité)

La mise hors tension, puis de nouveau sous tension de l'appareil peut corriger le problème.

Crénelage

Lorsque des rayures ou des lignes fines sont filmées, elles peuvent apparaître dentelées ou peuvent clignoter.

Glossaire

ARC

Abréviation de Adaptive Rate Control. Technologie qui réduit automatiquement un débit binaire d'affichage vidéo en cas de congestion réseau.

ARQ

Abréviation de Automatic Repeat reQuest. Méthode de contrôle des erreurs dans le cadre de laquelle le récepteur demande une retransmission à l'émetteur en cas de perte de paquets.

Détection automatique de la bande passante

Détecte la bande passante du réseau et d'autres bandes passantes avant la communication. L'utilisation de cette valeur pour la fonction QoS fournit un contrôle QoS optimal depuis le début de la communication.

Bonding\*

Bonding est une méthode de multiplexage inverse qui permet la connexion du système de communication via plusieurs lignes RNIS. Il suffit d'appeler la première ligne RNIS pour établir la connexion avec toutes les autres lignes. L'appel de la deuxième (et des autres lignes) est effectué automatiquement par la communication entre les systèmes de communication des deux sites. Pour utiliser la méthode BONDING, les deux systèmes de communication doivent être équipés de la fonction BONDING, et « Indicatif régional » et « Numéro local » dans le menu configuration RNIS du site appelé doivent être correctement définis. Comme, lorsque l'on utilise la fonction BONDING, la communication entre les systèmes s'effectue via les numéros RNIS du site appelé, la définition de « Indicatif régional » et « Numéro local » dans le menu configuration RNIS n'est pas essentielle sur le site appelant.

* Bonding (Bandwidth on Demand Interoperability Group) est une marque

déposée de THE BONDING CONSORTIUM.

BRI

Abréviation de Basic Rate Interface. Interface de base normalisée par l'ITU-T. Une ligne RNIS unique a deux canaux B et un canal D.

Codec

Abréviation de Codeur-Décodeur. Dispositif intégré composé d'un codeur qui convertit un signal audio/vidéo analogique en flux de données numérique et le comprime, et d'un décodeur pour la décompression afin de rétablir le signal analogique d'origine.

DHCP

Abréviation de Dynamic Host Configuration Protocol. Gère les adresses IP du réseau.

DNS

Abréviation de Domain Name System. Définit le système de noms de domaine.

Annulateur d'écho

Dispositif permettant d'éliminer l'écho qui se produit pendant l'envoi de signaux audio.

FEC

Abréviation de Forward Error Correction. Méthode de contrôle des erreurs dans le cadre de laquelle le récepteur peut corriger les erreurs sans demander de retransmission à l'émetteur.

Fréquence d'images

Nombre d'images qui peuvent être codées/décodées en une seconde.

G.711

Format de codage/décodage audio recommandé par l'ITU-T. Un signal audio à largeur de bande téléphone est converti en signal numérique à débit de données 64 Kbps. Il peut être transmis avec un débit de données de 56 Kbps.

G.722

Format de codage/décodage audio recommandé par l'ITU-T. Un signal audio à largeur de bande 7 kHz est converti en signal

numérique à débit de données 48 Kbps, 56 Kbps ou 64 Kbps.

G.728

Format de codage/décodage audio recommandé par l'ITU-T. Un signal audio à largeur de bande téléphone est converti en signal numérique à débit de données 16 Kbps.

Gatekeeper

Contrôle l'accès aux périphériques de communication H.323 sur le réseau. Gère la zone, les limitations d'accès, la bande passante audio/vidéo, les alias, etc.

H.221

Structure d'image pour un canal numérique des services audiovisuels.

H.239

Norme ITU-T pour le partage des données et des présentations vidéo. Cela soutient le mode de présentation double écran, permettant à des points d'extrémité d'envoyer et recevoir simultanément des données de vidéo et de présentation.

H.261

Codec vidéo pour les services audiovisuels à p × 64 Kbps. Norme qui définit un algorithme de codage vidéo, un format d'image et une technologie de correction d'erreurs pour les communications entre les codec vidéo de différents fabricants.

H.263

Algorithm de codage vidéo basé sur la norme H.261. Ce format permet une communication à débit binaire inférieur.

H.263+

Format de codage/décodage vidéo basé sur la norme H.263, complété par l'annexe I à T (I, J, K ..... T) qui permet d'améliorer la qualité de l'image et la résistance aux erreurs. Normalement, ce format est un profil utilisé avec une combinaison de certaines des annexes pour H.263/H.263+.

H.264

Algorithm de codage vidéo normalisé par l'ITU-T en mai 2003. Ce format assure une image de haute qualité via un débit binaire inférieur. Il fournit une qualité d'image identique au format H.263 mais à un débit binaire inférieur de moitié. Le format H.264 est aussi appelé MPEG4 Advanced Video Coding (AVC).

H.320

Norme pour les communications entre différents systèmes de communication.

H.323

Permet de communiquer sur un LAN non-Qos (Qualité de service).

HD

Abréviation de haute définition. La télévision haute définition fournit une résolution élevée et une image haute qualité. Les formats disponibles sont 1080i et 720P.

HMLP

Voir « MLP »

HOP

Nombre de routeurs traversés pour atteindre le correspondant.

I-MUX

Abréviation de Inverse Multiplexer. Ce protocole vous permet de transmettre vos données à une vitesse de 384 Kbps par le canal 6B.

RNIS

Abréviation de Réseau numérique à intégration de services. Il s'agit d'un protocole de communication du CCITT sur la transmission simultanée du son, des images et des données. Les largeurs de bande comprennent les vitesses de transmission de base (64 Kbps) et primaires (1 544 et 2 048 Mbps).

ITU-T

Abréviation de International Telecommunication Union, Telecommunications.

Synchronisation de la voix

Fonction servant à synchroniser le son et l'image. Le traitement du son est beaucoup

plus rapide que celui des images animées et les deux sont donc souvent déphasés.

MLP

La communication de données est également possible pendant la communication des signaux audio/vidéo entre les systèmes de communication. MLP ou HMLP est un protocole pour la communication de données comme NetMeeting. L'utilisation du protocole HMLP permet une transmission plus rapide des données.

NTSC

Abréviation de National TV Standards Committee. NTSC est le système télévisuel utilisé au Japon, aux États-Unis, etc. Il est incompatible avec le système PAL.

PAL

Abréviation de Phase Alternation Line. PAL est le système utilisé en Europe, en Chine, etc.

Il est incompatible avec le système NTSC.

P in P

Abréviation de « Picture in Picture ». Cette fonction permet à l'utilisateur de visualiser la scène locale dans une petite fenêtre sur l'écran du moniteur de télévision.

QoS

Abréviation de Quality of Service (qualité de service). La QoS réserve de la bande passante pour des communications particulières sur le réseau et garantit une vitesse de communication donnée.

SIP

Abréviation de Session Initiation Protocol (protocole d'ouverture de session). SIP est un protocole de contrôle de la communication utilisé pour la téléphonie via Internet, la messagerie instantanée, etc.

SNMP

Abréviation de Simple Network Management Protocol. Ce protocole est utilisé pour la gestion d'informations entre le poste de gestion et les terminaux gérés. Il permet la surveillance des systèmes de communication de Sony.

SPID

Abréviation de Service Profile ID.

Affichage instantané

Technologie permettant de lire des données audio et vidéo à mesure de leur téléchargement pour un affichage en temps réel sur un réseau, tel qu'Internet.

Sous-adresse

Numéro d'identification donné à des appareils partageant une ligne RNIS commune.

TOS

L'entrée des données d'informations dans le champ TOS de l'adresse permet au système de communication de juger la priorité de transmission des paquets, etc. Elle permet aussi de changer de chemin selon le type de service (Attente ou Taille).

Configuration du menu

Les menus du Système de communication visuel HD sont configurés comme indiqué ci-dessous.

Pour des informations détaillées, reportez-vous aux pages entre parenthèses. Les réglages initiaux de chaque élément apparaissent en caractères gras.

A Interface réseau (page 56) Interface réseau IP, RNIS, SIP Interface de ligne principale IP, RNIS, SIP

1) Lorsque « Réglages individuels d'émission/réception » ou « Réglages individuels pour Point à Point/Multipoint » est réglé sur « Activé » dans la page IP, l'option est configurée pour l'émission et la réception, et les connexions point à point et multipoint de manière individuelle.

2) Lorsque « Réglages individuels pour Point à Point/Multipoint » est réglé sur « Activé » dans la page IP, l'option est configurée pour les connexions point à point et multipoint de manière individuelle.

3) Lorsque « Réglages individuels pour Point à Point/Multipoint » est réglé sur « Activé » dans la page RNIS, l'option est configurée pour les connexions point à point et multipoint de manière individuelle.

4) Le numéro de page après « Communication 2 » varie selon que réglage activé/désactivé est sur « Réglages individuels d'émission/réception » ou sur « Réglages individuels pour Point à Point/Multipoint ».

    A --> I["Entrée audio MIC, AUX, MIC+AUX"]
    I --> J["Entrées audio (MIC)/ MIC(A1/A3), MIC (Caméra), Entrées audio (AUX) AUDIO"]
    J --> K["Activé, Désactivé"]
    K --> L["Enregistrement du son local Désactivé, Activé"]

    D --> M["AUX Local Monitor Out Activé, Désactivé"]
    M --> N["Entrées MIC inversées —— Désactivé, Activé"]
    N --> O["Réglage de retard de l'entrée audio — Default–100ms, Default–50ms, Default, Default+50ms, Default+100ms, Personnalisé"]
    O --> P["Réglage de retard de la sortie audio — Default–100ms, Default–50ms, Default, Default+50ms, Default+100ms, Personnalisé"]
    P --> Q["Stéréo, Monaural 2ch"]
    Q --> R["Fct Cache objectif Mic Act/Dsact — Activé, Désactivé"]

    G --> S["Signal sonore Fort, Moyen, Faible, Désactivé"]
    G --> T["Effets son —— Fort, Moyen, Faible, Désactivé"]
    G --> U["Tonalité —— Fort, Moyen, Faible, Désactivé"]
    G --> V["Tonalité de sonnerie Fort, Moyen, Faible, Désactivé"]

    B --> E["Entrée vidéo"] --> F["Caméra, RVB"]
    B --> G["Ecran de présentation"] --> H["Plein écran, PandP, Côte à côte"]
    B --> I["Sortie moniteur"] --> J["Simple, Double"]
    B --> K["Format de la sortie moniteur RVB"] --> L["SXGA, XGA, WXGA"]
    B --> M["Période d'effacement vidéo"] --> N["Long, Moyen, Court"]

    C --> O["Label source vidéo (Caméra)"]
    C --> P["Label source vidéo (RVB)"]

    D --> Q["Lien vers l'entrée audio"] --> R["Désactivé, Activé"]
    D --> S["Entrée vidéo"] --> T["Caméra, RVB"]
    D --> U["Entrée audio"] --> V["MIC, AUX, MIC+AUX"]
    D --> W["Entrées audio (MIC)/ Entrées audio (AUX)"] --> X["MIC(A1/A3), MIC (Caméra), AUDIO"]

    Q["Mode LAN"] --> R["Automatique, 100Mbps Duplex intégral, 100Mbps Semi-duplex, 10Mbps Duplex intégral, 10Mbps Semi-duplex"]
    R --> S["PPPoE"]
    R --> T["Désactivé, Activé (LAN)"]
    T --> U["Alias utilisateur"]
    T --> V["Désactivé, Activé"]
    V --> W["Adresse IP fixe pour PPPoE"]
    W --> X["DNS"]
    X --> Y["Obtenir automatiquement, Spécifier"]
    X --> Z["DNS"]
    X --> AA["primaire"]
    X --> AB["DNS"]
    X --> AC["secondaire"]

    AD["NAT (LAN)"] --> AE["Configuration"]
    AE --> AF["Mode NAT"]
    AF --> AG["Automatique, Activé, Désactivé"]
    AF --> AH["Adresse IP-WAN"]

    AI["(LAN)"] --> AJ["Gatekeeper"]
    AJ --> AK["Mode Gatekeeper"]
    AK --> AL["Automatique, Activé, Désactivé"]
    AK --> AM["Adresse gatekeeper"]
    AM --> AN["Alias"]
    AN --> AO["utilisateur"]
    AN --> AP["Numéro"]
    AP --> AQ["utilisateur"]
    AP --> AR["H.460"]
    AR --> AS["Activé, Désactivé"]

    AT["Numéro de RTP/RTCP (LAN)"] --> AU["Q.931 port utilisé, Installation"]
    AU --> AV["H.245 RTP/RTCP"]
    AV --> AW["Taille MTU"]
    AW --> AX["LAN"]
    AX --> AY["SNMP"]
    AY --> AZ["Mode SNMP"]
    AZ --> BA["Activé, Désactivé"]
    AZ --> BB["Adresse d'interruption"]
    BB --> BC["Communauté"]
    BB --> BD["Description"]
    BB --> BE["Emplacement"]
    BB --> BF["Contact"]

N Caméra (page 74)

    B --> H["Contrôle par le site distant"]
    H --> I["(Autres1)"]
    I --> J["Mode de veille"]
    J --> K["Activé, Désactivé"]
    K --> L["Enregistrement du dernier numéro"]
    L --> M["Désactivé, Activé"]
    M --> N["Langue/Language"]
    N --> O["Japonais/Japanese, Anglais/English, Français/French, Allemand/German, Espagnol/Spanish, Italien/Italian, Chinois simplifié/Chinese, Portugais/Portuguese, Chinois traditionnel/Chinese, Coréen/Korean, Néerlandais/Dutch, Danois/Danish, Suédois/Swedish, Finnois/Finnish, Polonais/Polish, Russe/Russian, Arabe/Arabic, Thai/Thai, Norvégien/Norwegian, Turc/Turkish, Gallois/Welsh, Tchèque/Czech, Hongrois/Hungarian"]

    C --> N
    C --> O
    C --> P["NTP"]
    P --> Q["Serveur NTP"]
    Q --> R["Principal"]
    R --> S["Fuseau horaire"]
    S --> T["Mode d'affichage de l'horloge"]
    T --> U["Année/mois/jour, Mois/jour/année, Jour/mois/année, Année-mois-jour, Jour.mois.année"]
    T --> V["Date"]
    V --> W["Exécuter"]
    W --> X["Heure"]

    C --> Y["Ecrans de menu (Autres3)"]
    Y --> Z["Afficher le nom du terminal"]
    Z --> AA["Désactivé, Durée des communications, Heure actuelle"]
    AA --> AB["Désactivé, Affichez toujours, Affichez provisoirement"]
    Z --> AC["Activé, Désactivé"]
    Z --> AD["Activé, Désactivé"]
    Z --> AE["Activé, Désactivé"]
    Z --> AF["Activé, Désactivé"]
    Z --> AG["Activé, Désactivé"]
    Z --> AH["Touches programmables"]
    Z --> AI["Haute, Moyenne, Faible"]

    style A fill:#f9f9f9,stroke:#333
    style B fill:#f9f9f9,stroke:#333
    style C fill:#f9f9f9,stroke:#333
    style D fill:#f9f9f9,stroke:#333
    style E fill:#f9f9f9,stroke:#333
    style F fill:#f9f9f9,stroke:#333
    style G fill:#f9f9f9,stroke:#333
    style H fill:#f9f9f9,stroke:#333
    style I fill:#f9f9f9,stroke:#333
    style J fill:#f9f9f9,stroke:#333
    style K fill:#f9f9f9,stroke:#333
    style L fill:#f9f9f9,stroke:#333
    style M fill:#f9f9f9,stroke:#333
    style N fill:#f9f9f9,stroke:#333
    style O fill:#f9f9f9,stroke:#333
    style P fill:#f9f9f9,stroke:#333
    style Q fill:#f9f9f9,stroke:#333
    style R fill:#f9f9f9,stroke:#333
    style S fill:#f9f9f9,stroke:#333
    style T fill:#f9f9f9,stroke:#333
    style U fill:#f9f9f9,stroke:#333
    style V fill:#f9f9f9,stroke:#333
    style W fill:#f9f9f9,stroke:#333
    style X fill:#f9f9f9,stroke:#333

1) Les éléments sur la page Autorisation d'accès ne sont affichés et ne peuvent être réglés que lorsque « Protocole Internet » est réglé sur « IPv4 ».

R Cryptage ——— Mode Cryptage —— Désactivé, Priorité connexion, Priorité cryptage (page 84)

S Annuaire partagé (page 84) Mode SPB Activé, Désactivé Adresse serveur SPB Mot de passe du serveur SPB
Menu de la fonction d'écran d'ordinateur

    L["Écran"] --> M["Mode large - Plein1, Plein2, Zoom"]
    M --> N["Centrer V"]
    M --> O["Reglez le singnal"]
    O --> P["APA"]
    O --> Q["Phase"]
    O --> R["Pas"]
    O --> S["Déplacement"]

    T["Réglage"] --> U["Mode économique"]
    U --> V["On, Off"]
    W["Informations"] --> X
