SNC-ZM550 - Caméra de surveillance SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	Full HD 1080p
Capteur d'image	CMOS
Angle de vue	Varie selon l'objectif
Vision nocturne	Oui, avec infrarouge
Connectivité	Ethernet, Wi-Fi (selon modèle)
Stockage	Carte SD, stockage en réseau
Alimentation	Alimentation secteur
Dimensions	Compact, léger
Poids	Environ 500g
Utilisation recommandée	Intérieur et extérieur (selon modèle)
Maintenance	Nettoyage régulier de l'objectif
Sécurité	Cryptage des données, accès sécurisé
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - SNC-ZM550 SONY

Comment réinitialiser ma caméra SONY SNC-ZM550 ?

Pour réinitialiser votre caméra, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi ma caméra SONY SNC-ZM550 ne se connecte-t-elle pas au réseau Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct, que la caméra est à portée du routeur et que le réseau est fonctionnel. Essayez également de redémarrer la caméra et le routeur.

Comment accéder aux images en direct de ma caméra SONY SNC-ZM550 ?

Pour accéder aux images en direct, ouvrez votre navigateur web et entrez l'adresse IP de la caméra. Connectez-vous avec vos identifiants pour visualiser le flux vidéo.

Comment mettre à jour le firmware de ma caméra SONY SNC-ZM550 ?

Téléchargez la dernière version du firmware depuis le site officiel de SONY. Ensuite, accédez à l'interface web de la caméra, allez dans les paramètres et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Que faire si l'image de ma caméra SONY SNC-ZM550 est floue ?

Assurez-vous que l'objectif de la caméra est propre. Si l'image est toujours floue, vérifiez les paramètres de mise au point dans l'interface de la caméra.

Ma caméra SONY SNC-ZM550 émet un bruit étrange, que faire ?

Un bruit léger est normal lors de l'ajustement de la mise au point. Si le bruit est fort ou persistant, vérifiez si la caméra est correctement installée ou contactez le support technique.

Comment configurer des alertes de mouvement sur la caméra SONY SNC-ZM550 ?

Accédez à l'interface web de la caméra, allez dans 'Paramètres' puis 'Détection de mouvement'. Activez la détection de mouvement et configurez les zones et les sensibilités selon vos besoins.

Que faire si je ne peux pas accéder à l'interface de la caméra ?

Vérifiez que l'adresse IP utilisée est correcte et que la caméra est allumée. Assurez-vous également que votre appareil est sur le même réseau que la caméra.

Est-ce que la caméra SONY SNC-ZM550 fonctionne la nuit ?

Oui, la caméra SONY SNC-ZM550 est équipée d'une vision nocturne. Assurez-vous que le mode nuit est activé dans les paramètres si vous souhaitez l'utiliser dans l'obscurité.

Comment sauvegarder les enregistrements de la caméra SONY SNC-ZM550 ?

Accédez à l'interface web de la caméra, allez dans 'Enregistrement' et sélectionnez l'option pour sauvegarder les vidéos sur un périphérique de stockage externe ou sur un serveur FTP.

MODE D'EMPLOI SNC-ZM550 SONY

Guide de l'utilisateur

Version du logiciel 1.85

Avant d'utiliser cet apparéil, lisez attentivement leprésent mode d'emploi et conservez-le pour toute reférence ultérieure.

SNC-CH115/CH120/CH160/CH220/CH260

SNC-DH120/DH120T/DH160/DH220/DH220T/DH260

SNC-EB520/EM520/EM521

SNC-ZB550/ZM550/ZM551

IPELA

IPEL△HYBRID

sloc

Exmor

HD

Table des matieres

Description générale

Fonctionnalités 4

Comment utiliser le Guide de l'utilisateur .... 5

Configuration système requise 5

Preparation

Attribution de l'adresse IP à laamera 7

Attribution d'une adresse IP à l'aide de la SNC toolbox 7

Accès à laamera à l'aide du navigateur Internet 8

Configuration basique par l'administrateur ... 10

Précautions à prendre pour empêcher l'accès à la camera par un tiers indésirable 11 Configuration 11

Utilisation de laamera

Administrateur et Utilisateur 12
Acces au Systeme 13

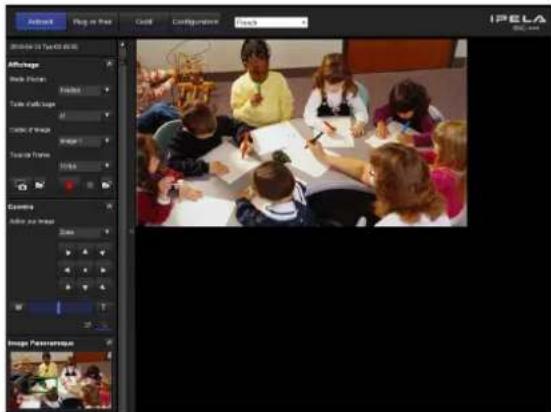

Acces en tant qu'utilisateur 13
A propos des visualiseurs 13

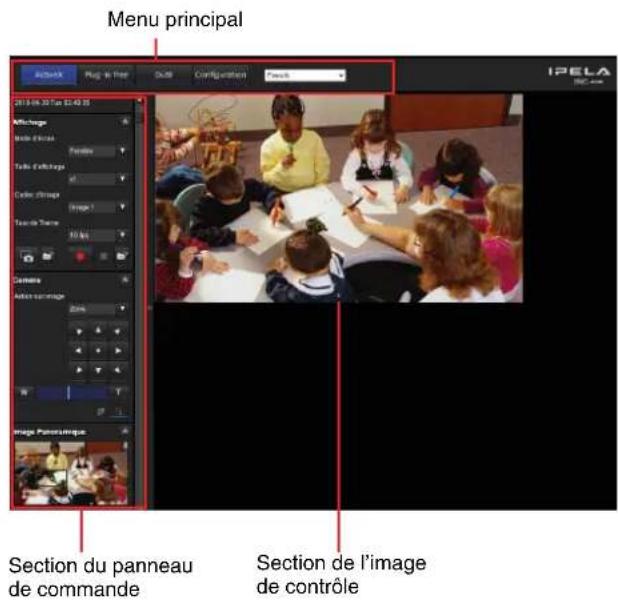

Configuration du visualiser principal 14
Menu principal 14

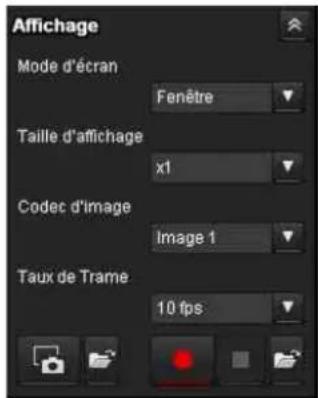

Section du panneau de commande 14

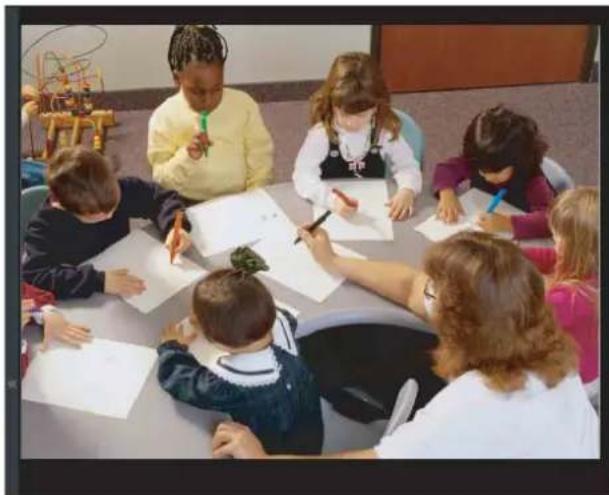

Image de contrôle 17

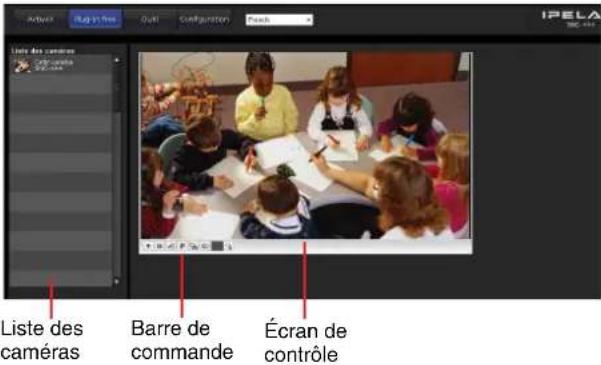

Plug-in free viewer 17
Utilisation de la fonction SolidPTZ 18
Commande par le panneau de commande (Opération commune aux modes Zoom sur zone et Glissement de vecteur) 19
Panoramaque et inclinaison en cliquant sur l'imag de contrôle (Mode Zoom sur zone uniquely) 19
Panoramaique, inclinaison et zoom en spécifiant une zone (Mode Zoom sur zone uniquement) 19
Panoramaque et inclinaison en faisant glisser 1'ecran (Mode Glissement de vecteur uniquement) 19
Mettre laamera en position prédéfinie (Opérations communes aux modes Zoom sur zone et Glissement de vecteur) 20
Utilisation des opérations de panoramicique/ d'inclinaison/de zoom avec la barre de commande affichée (barre de commande PTZ uniquement) 20

Commande de laamera sur une image entiere 20

Utilisation du bouton Déclencheur 21

Envoi d'une image de contrôle par e-mail ....21
Envoi d'une image de contrôle à un serveur FTP 21
Commande de sortie d'alarme 1 21

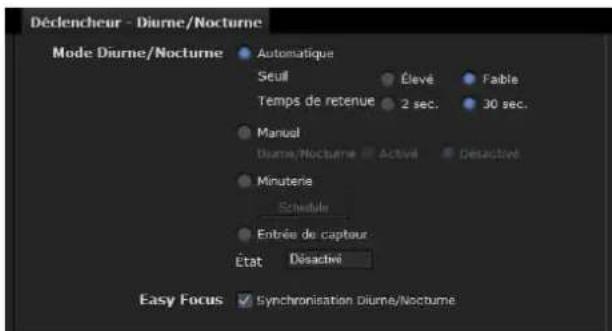

Commande de la fonction Diurne/Nocturne ....21

Changement du mode de transmission 22

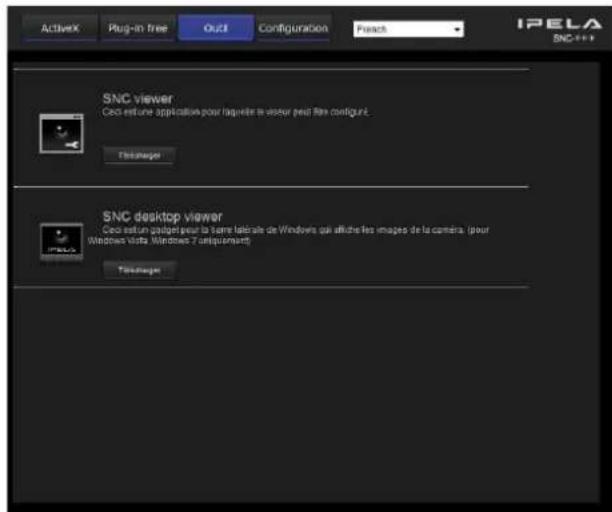

Utilisation de l'Utilitaire du système 23

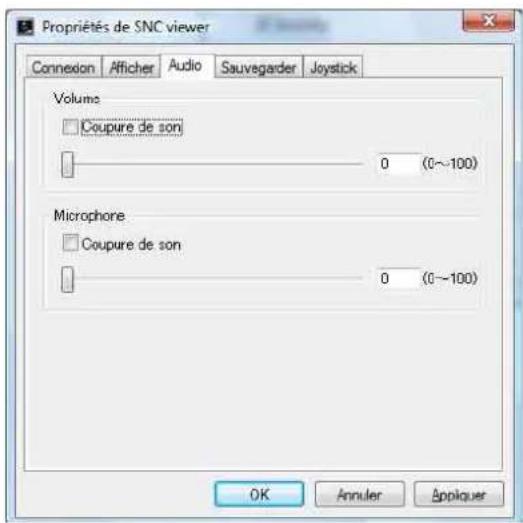

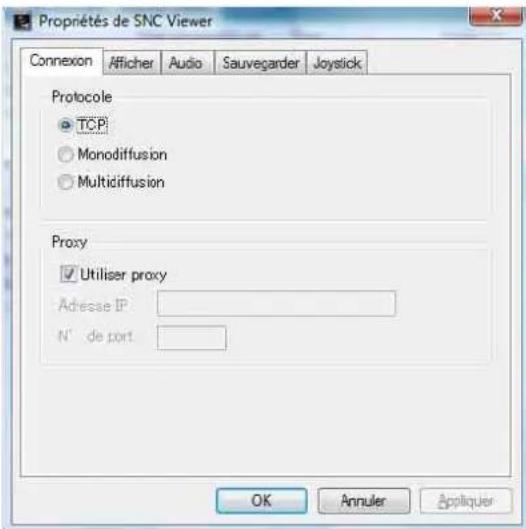

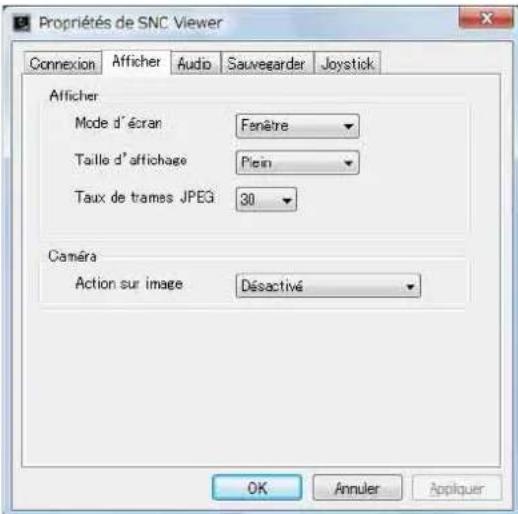

SNC viewer 23

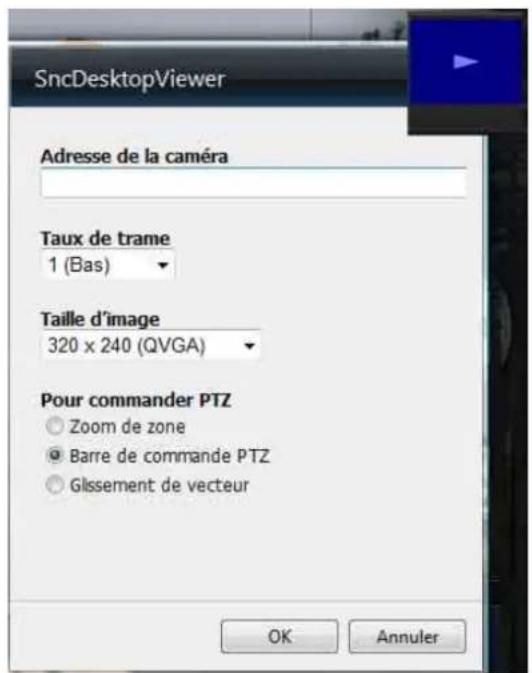

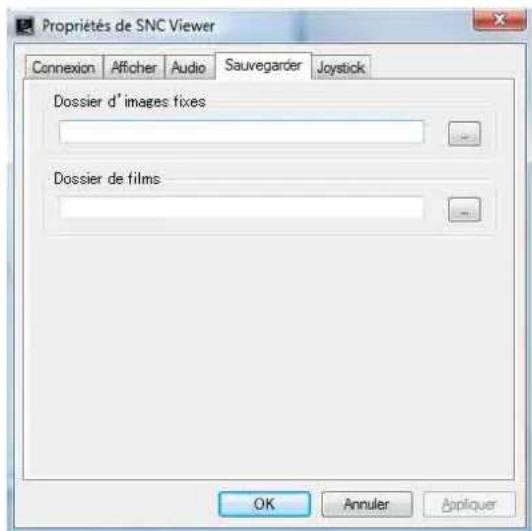

SNC desktop viewer 25

Administration de laamera

Opérations de base du menu Administrateur ...26

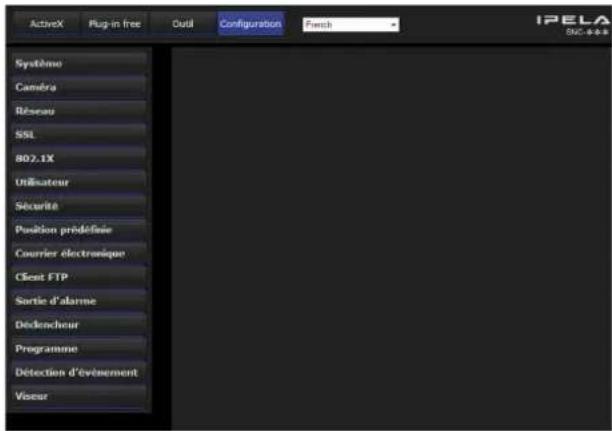

Comment paramétrer le menu
Administrateur 26
Configuration du menu Administrateur 27

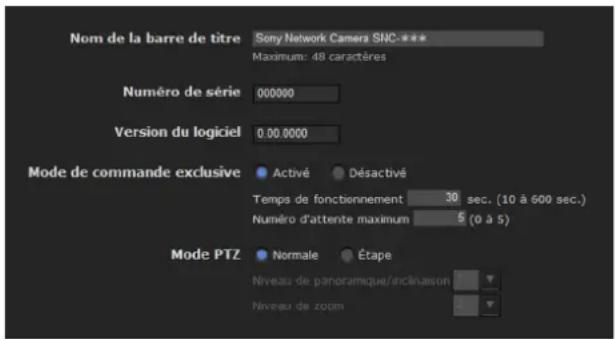

Configuration du système — Menu Système .....28

Onglet Systeme 28

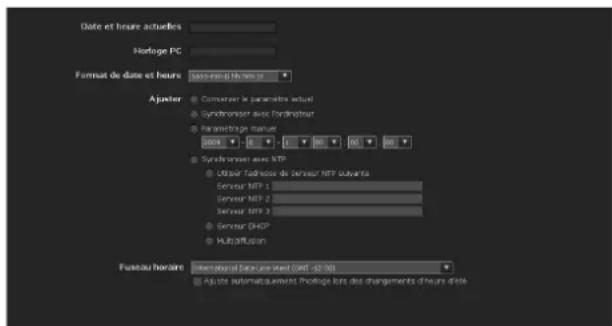

Onglet Date et heures 29

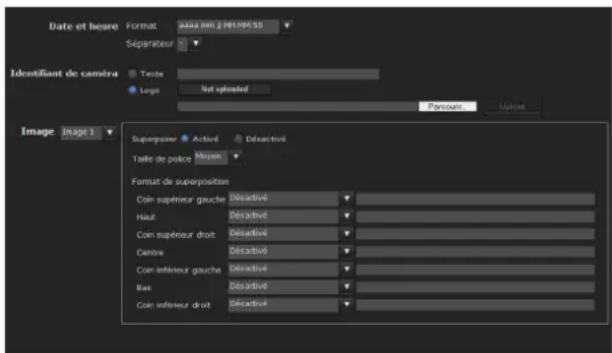

Onglet Superposer 30
Onglet Installation 31

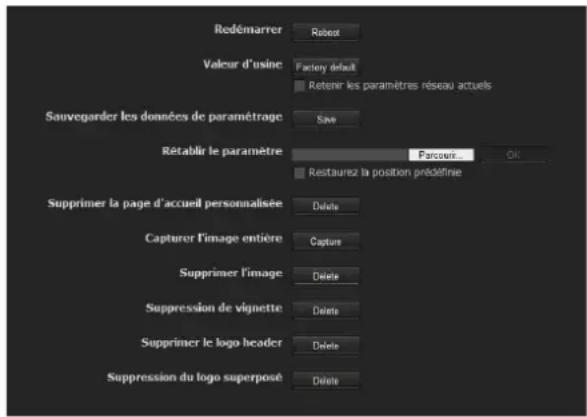

Onglet Initialiser 32
Onglet Journal Systeme 34
Onglet Journal d'accès 34

Paramétrage de l'image de laamera

• Menu Camera 34

Onglet Éléments communs 34

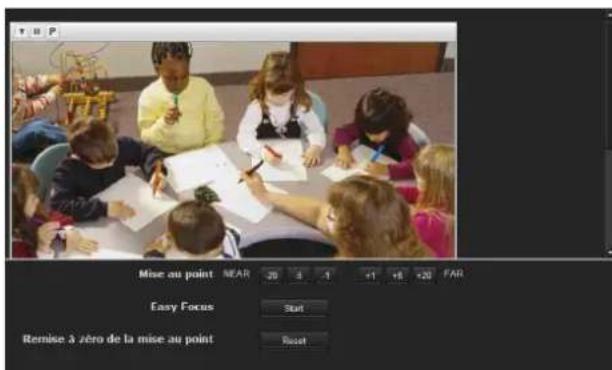

Onglet Mise au point — Réglage de la Mise au point (SNC-CH115/CH120/CH220/EB520/ZB550) 34

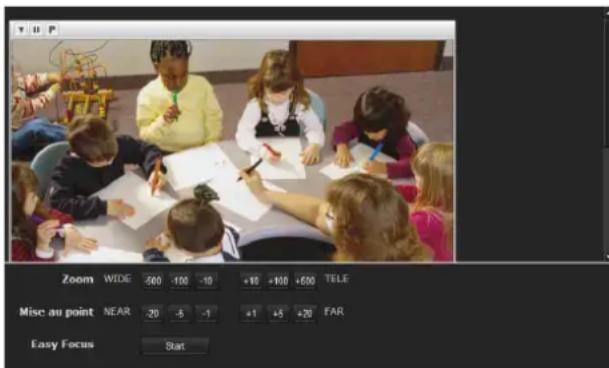

Onglet Mise au point/Zoom - Réglage de la mise au point/du zoom (SNC-CH160/CH260/DH120/ DH120T/DH160/DH220/DH220T/DH260/ EM520/EM521/ZM550/ZM551) 35

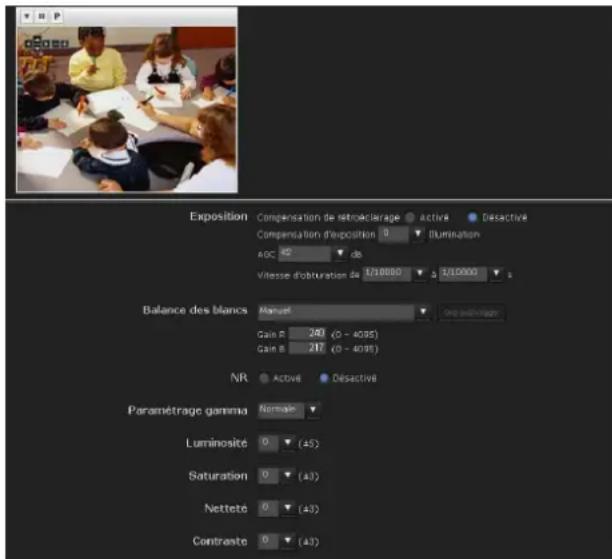

Onglet Image 36

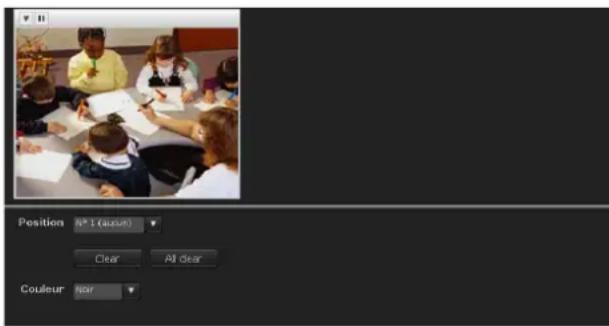

Onglet Masquage de confidentialité 37

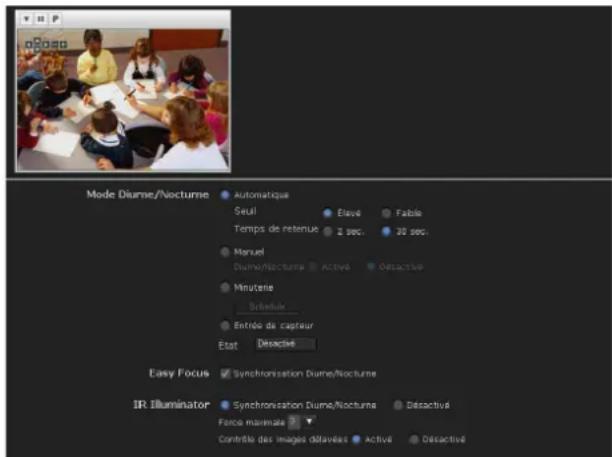

Onglet Diurne/Nocturne 38

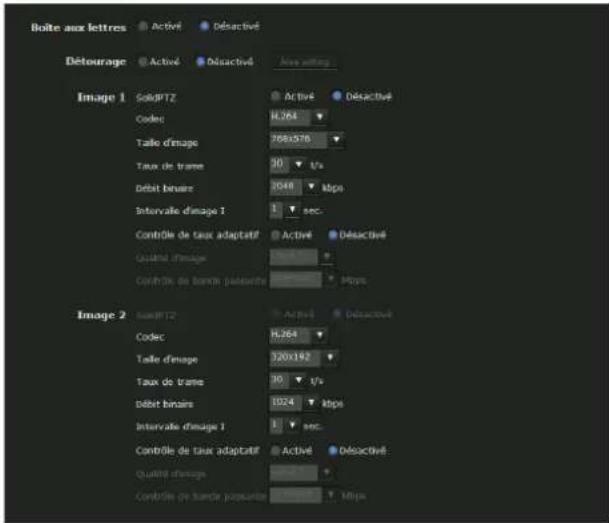

Onglet Codec video 39
Onglet Diffusion continue 44

Configuration du réseau - Menu Réseau ....45

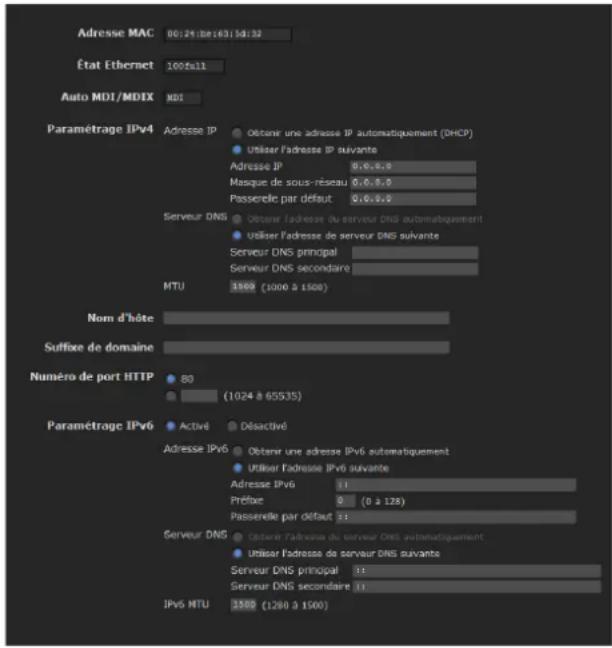

OngletRéseau 45

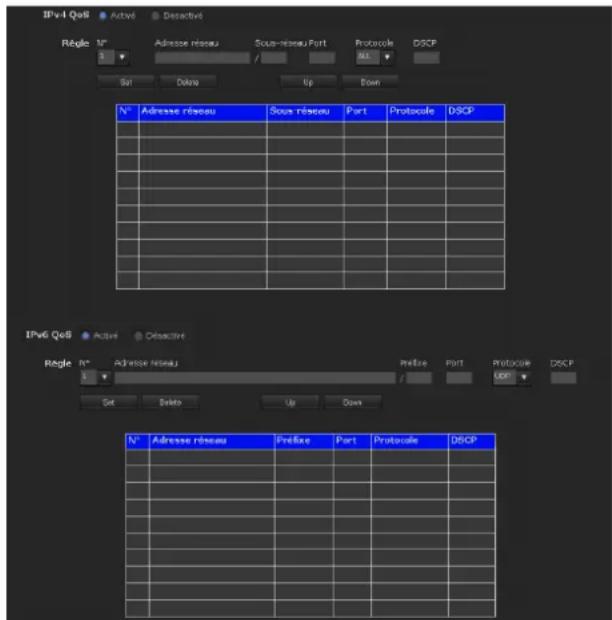

Onglet QoS 46

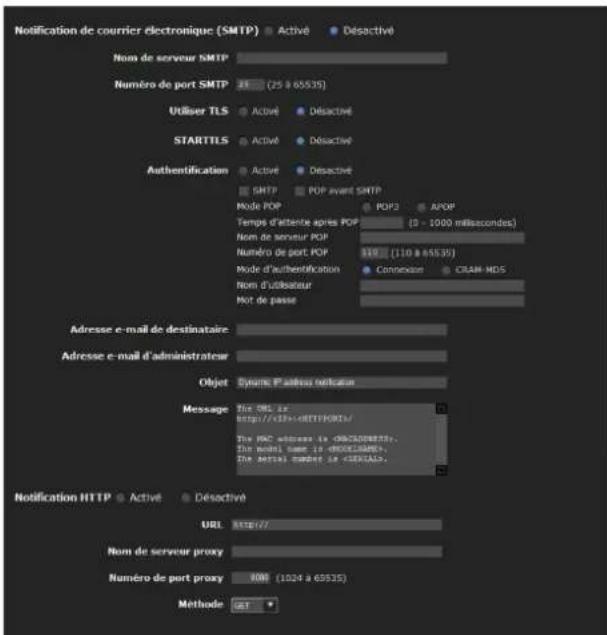

Onglet Notification d'adresse IP dynamique - Notification d'adresse IP 48

Paramétrage de la fonction SSL — Menu

SSL 50

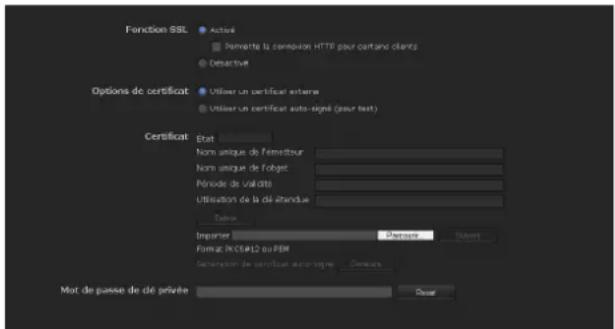

Onglet Éléments communs 50

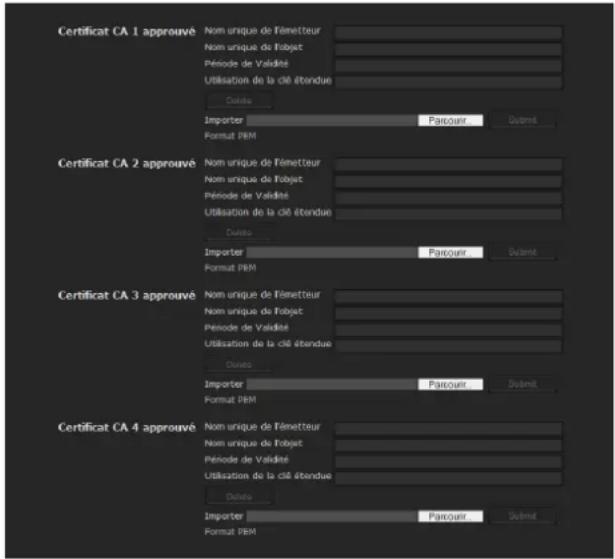

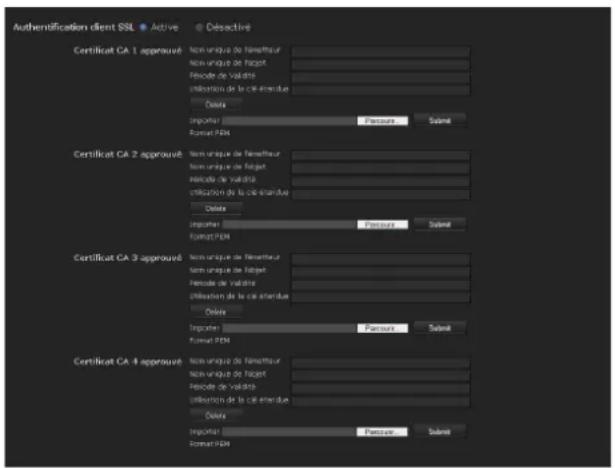

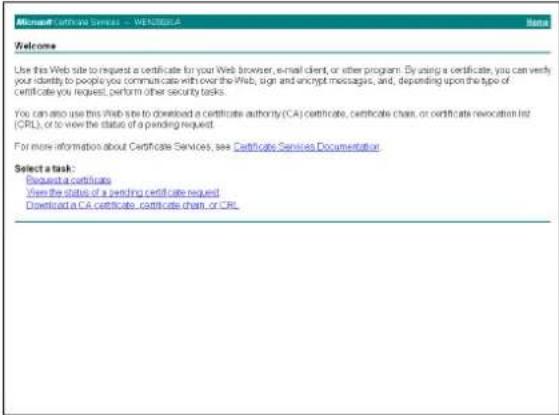

Onglet Certificat CA — Ajout d'un certificat CA pour l'authentication du client 53

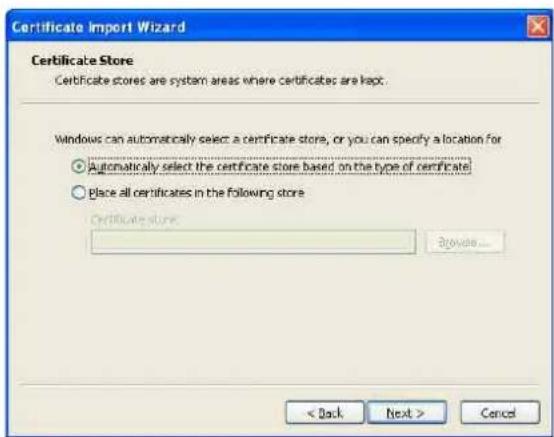

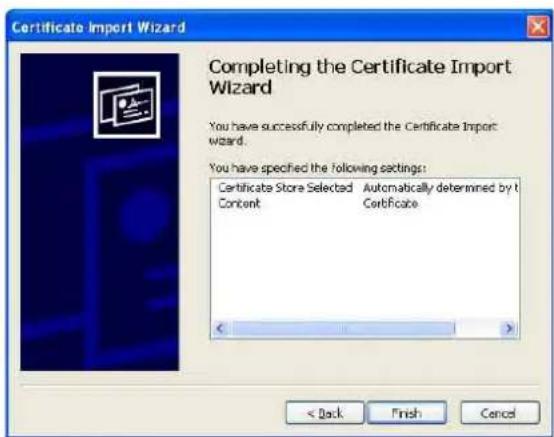

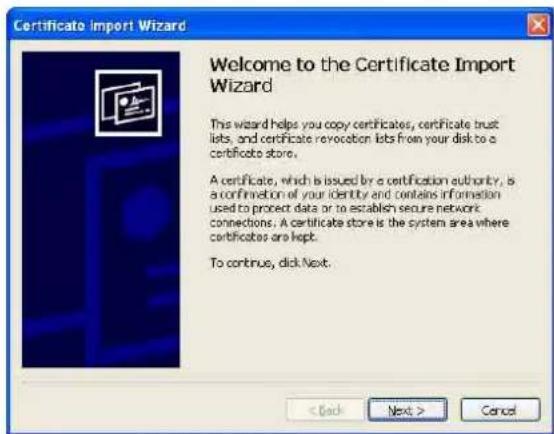

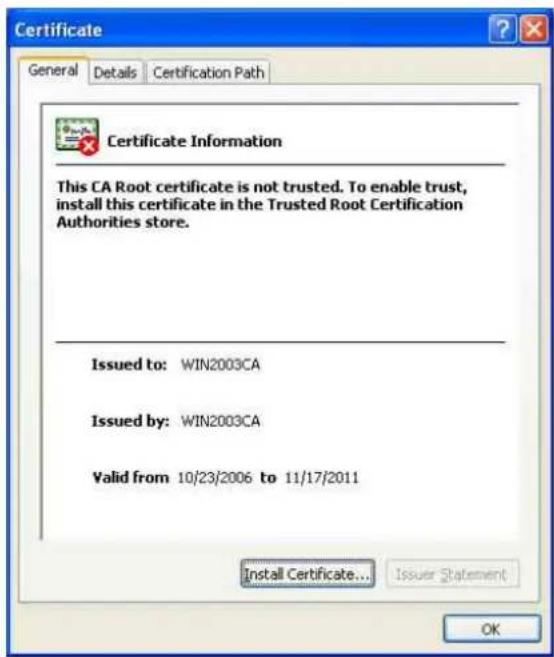

Comment installer le certificat CA 54

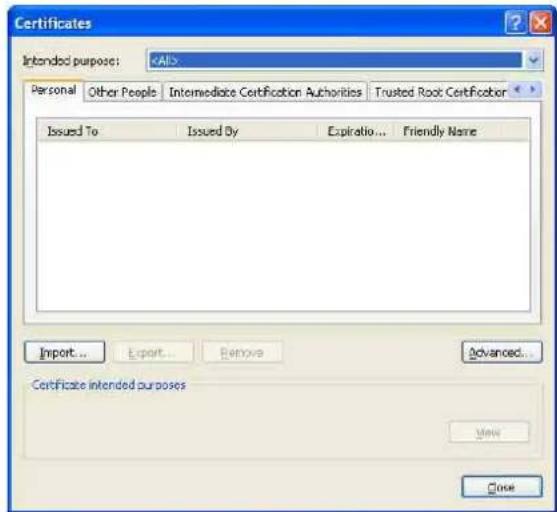

Pour supprimer un certificat CA installé 55

Utilisation de la fonction d'authentication 802.1X — Menu 802.1X 56

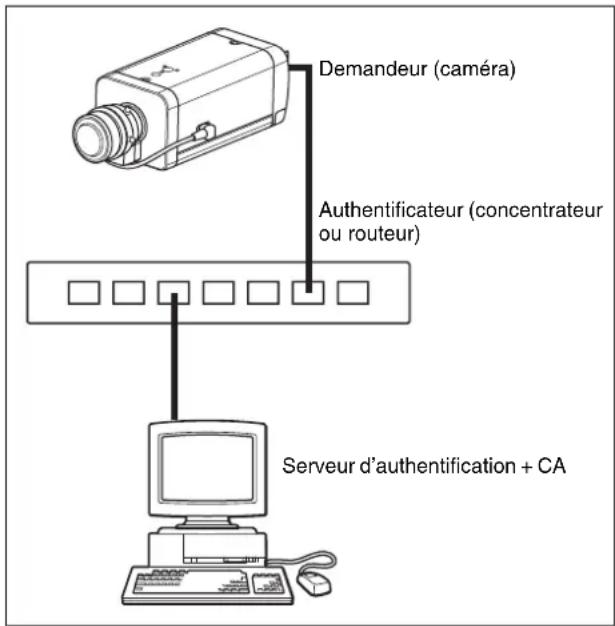

Configuration système du réseau 802.1X .... 56

Onglet Éléments communs — Paramétrage de base de la fonction d'authentication 802.1X 57

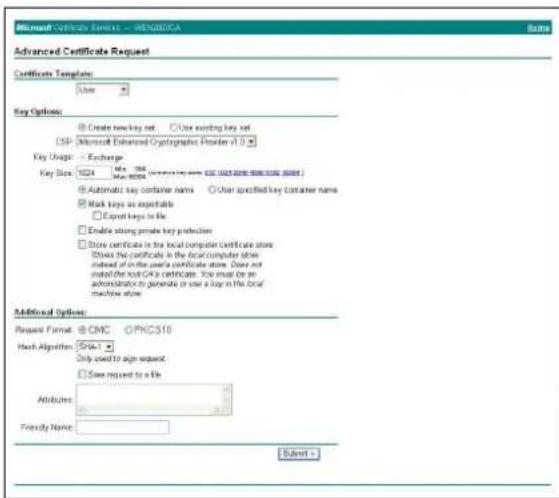

Onglet Certificat client 57

Onglet Certificat CA 58

Paramétrage de la fonction d'authentication 802.1X — Exemple avec Windows Server 2003 58

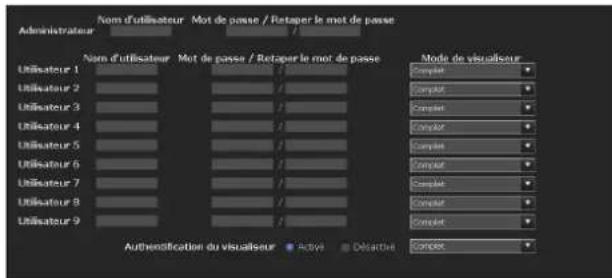

Paramétrage des utilisateurs - Menu Utilisateur 62

Paramétrage de la sécurité — Menu Sécurité 63

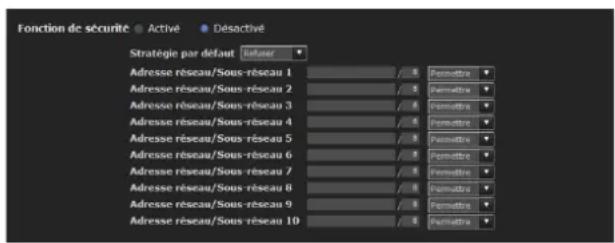

Onglet Paramétrage 63

Onglet Verificaton de Referer 63

Sauvegarde de la position et de l'action de la camera — Menu Position prédéfinie 64

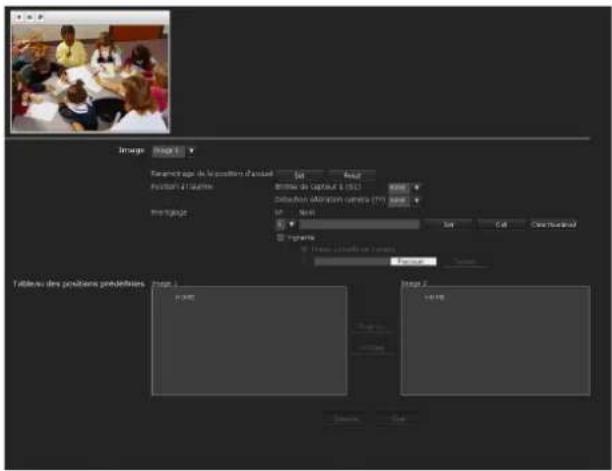

Onglet Position — Sauvegarde de la position de panoramaique/inclinaison/zoom 64

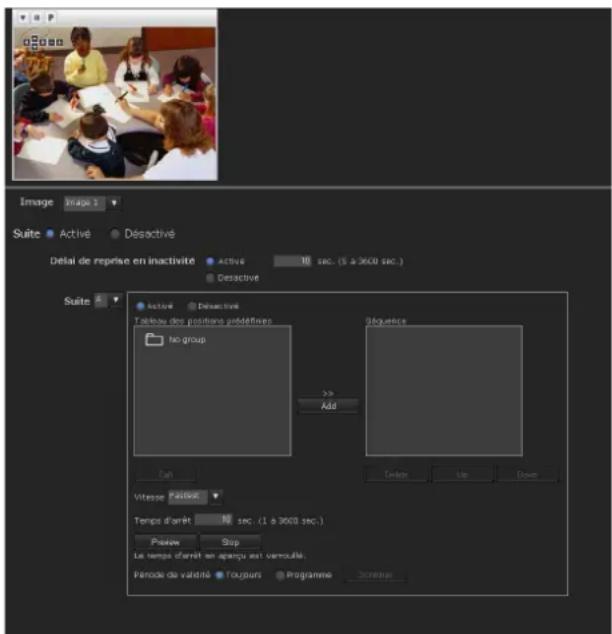

Onglet Suite prédéfinie — Paramétrage d'une suite position 66

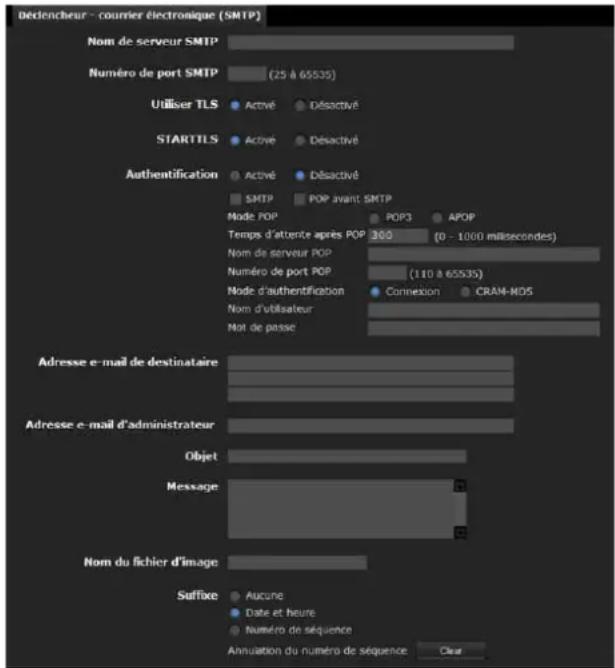

Envoi d'une image par E-mail — Menu Courrier électronique 67

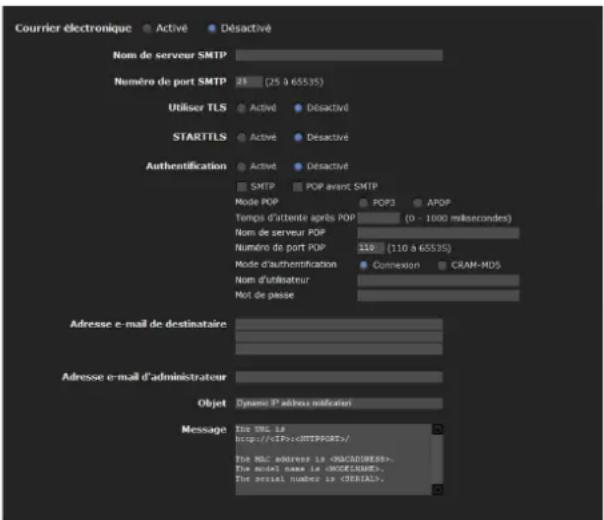

Onglet Éléments communs — Paramétrage de la fonction Courrier électronique 67

Onglet Envoi d'alarme — Paramétrage du mode d'envoi de couriers électroniques lors de la détéction d'une alarme 69

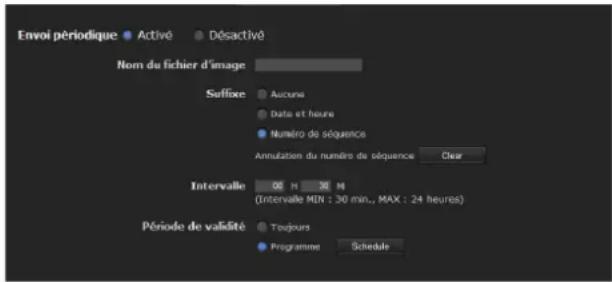

Onglet Envoi periodique — Paramétrage du mode d'envoi periodique d'e-mails 70

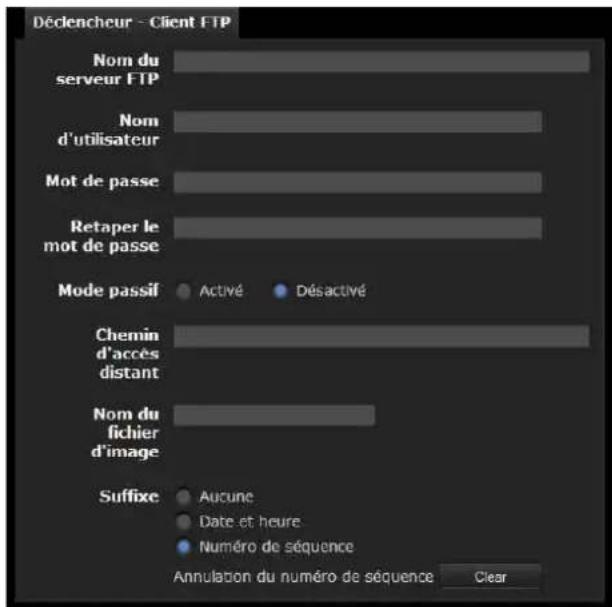

Envoi d'images à un serveur FTP - Menu Client FTP 71

Onglet Éléments communs — Paramétrage de la fonction de client FTP 71

Onglet Envoi d'alarme — Paramétrage pour l'envoi à un client FTP lors de la détention d'une alarme 72

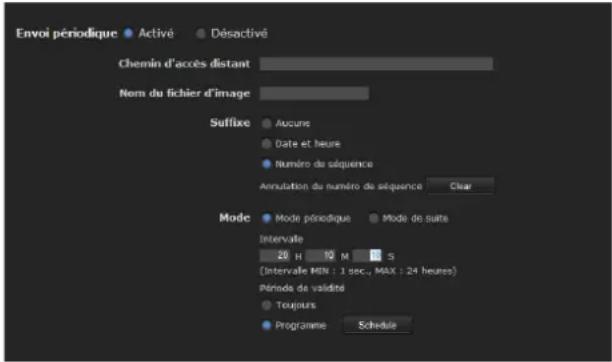

Onglet Envo périodique — Paramétrage d'un envoi périodique à un client FTP 73

Paramétrage de la sortie d'alarme — Menu Sortie d'alarme (SNC-CH115/CH120/CH160/CH220/CH260/DH120T/DH160/DH220T/DH260/EB520/

EM521/ZB550/ZM551) 74 Onglet Sortie d'alarme 1 74

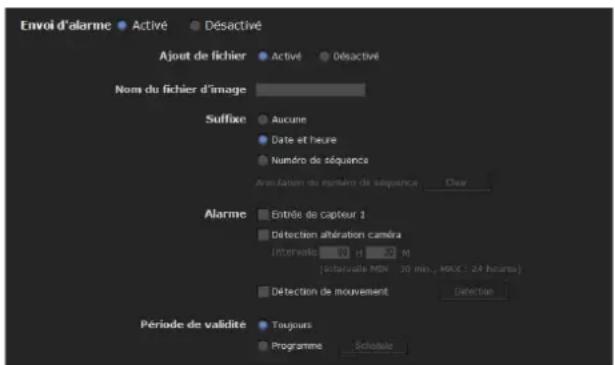

Paramétrage des opérations par le visualiseur - Menu Déclencheur 75

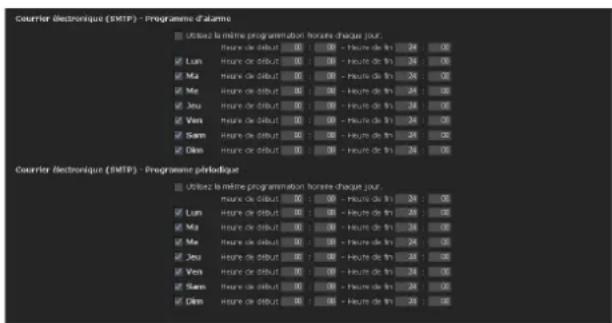

Paramétrage des tranches horaires - Menu Programme 77

Paramétrage des options Entrée de capteur/ Detection-altering camera/Detection de mouvement - Menu Detection d'evènement ... 77

Onglet Entree de capteur — Reglez l'entrée de capteur 77

Onglet Detection alteration camera — Reglez la détction d'alteration de laamera 77

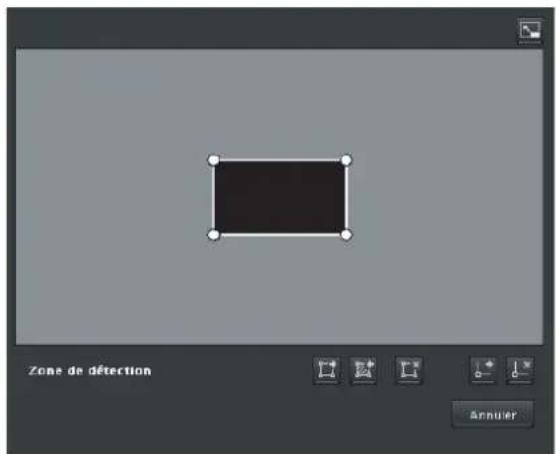

Onglet Detection de mouvement — Reglez la Detection de mouvement 78

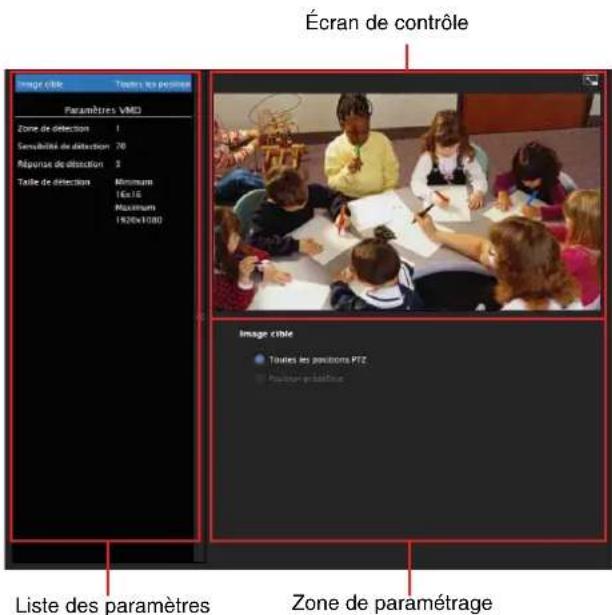

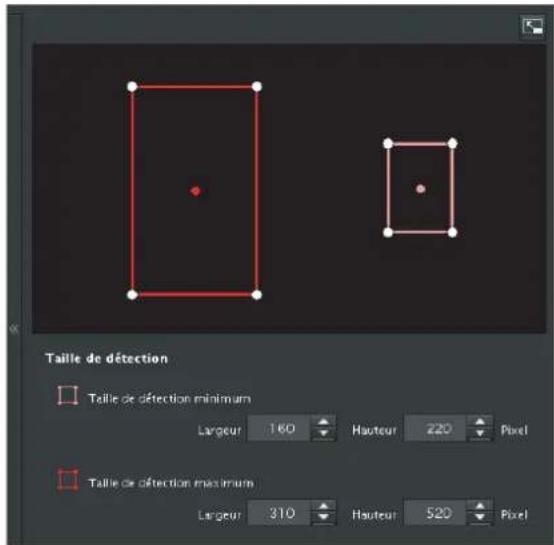

Paramétres pour la détéction de mouvement ....78

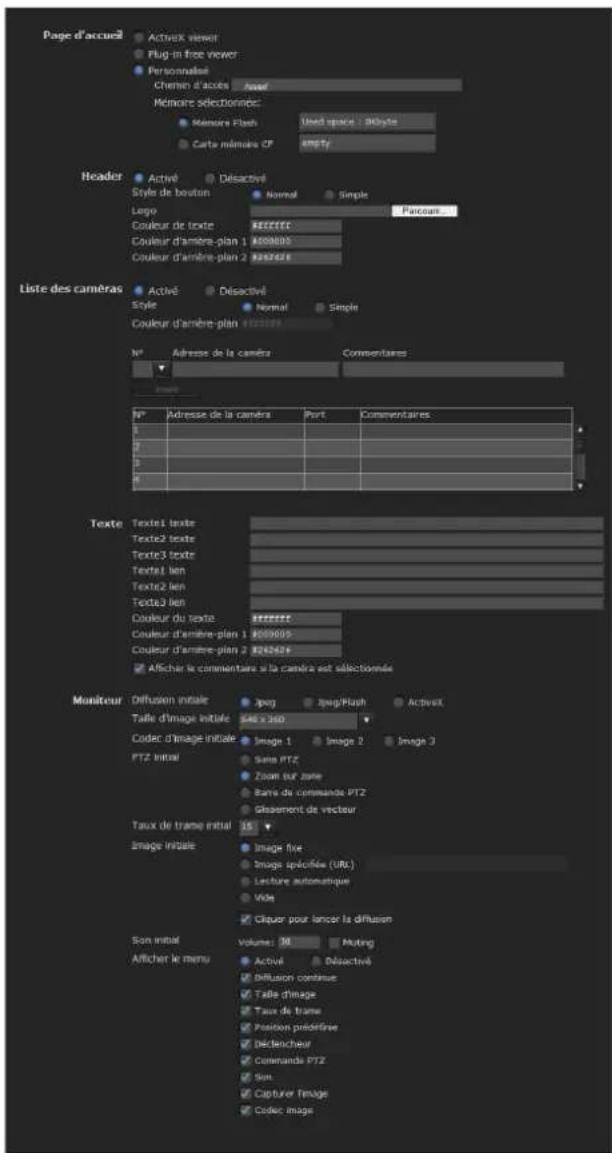

Configuration du visualiseur — Menu

Visualiseur 81 Onglet Disposition 81

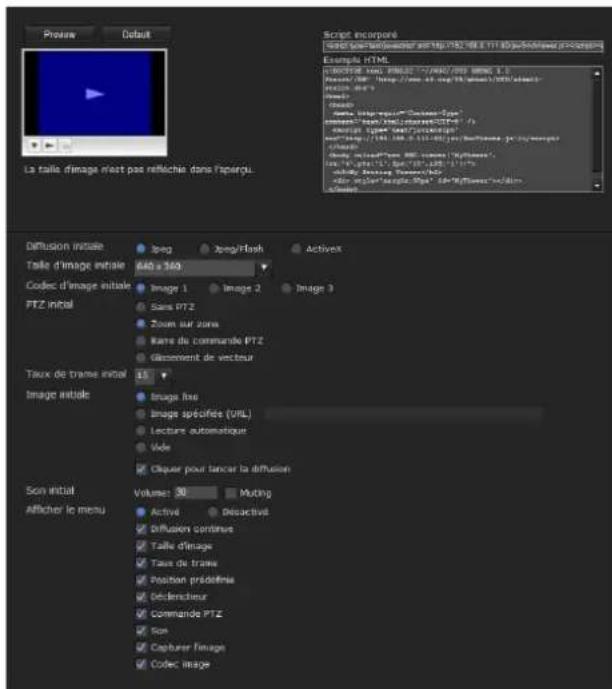

Onglet Sortie HTML 84

Autres

Utilisation de la SNC toolbox 85

Utilisation de SNC audio upload tool — Transmission de données audio à la camera 85

Utilisation du SNMP 86

1. Commandes de requête 86
2. Commandes de paramétrage 86

Glossaire 88

Index 91

Description générale

Fonctionnalités

• SNC-CH115/CH120/CH160/CH220/CH260/DH120/DH120T/DH160/DH220/DH220T/DH260/ZB550/ZM550/ZM551 pour les modèles HD. SNC-EB520/EM520/EM521 pour les modèles SD.
• Les modèles SNC-ZB550/ZM550/ZM551 sont des caméras compatibles IPELA HYBRID. Ces caméras intégrent la technologie SLOC, qui permet d'envoyer simultanément des images HD et des videos SD sur un réseau IP en utilisant un cable coaxial unique.
• Surveillance en temps réel Full HD (1080P), jusqu'à 30 fps. (SNC-CH220/CH260/DH220/DH220T/ DH260)
• Les images haute qualite HD (720P) en direct de la camera peuvent etre surveillées a un taux de trame maximal de 30 fps. (SNC-CH115/CH120/CH160/ DH120/DH120T/DH160)
• Les images en direct peuvent être diffusées en haute qualité avec une taille d'image SXGA maximale (1280 × 1024) . (SNC-CH115/CH120/CH160/CH220/CH260/DH120/DH120T/DH160/DH220/DH220T/DH260/ZB550/ZM550/ZM551)
• Diffusion continue en temps réel en haute qualité, jusqu'à la taille d'image 1920 × 1440 . (SNC-CH220/CH260/DH220/DH220T/DH260)
• Le capteur Exmor CMOS permet d'obtenir des images de haute qualité pour la diffusion continue.
• NR permet d'obtenir des images plus nettes pour la diffusion continue dans les environnementes peu lumineux.
• Trois modes de compression video (codecs video)
  JPEG/MPEG4/H.264 sont pris en charge.
• Le mode de codec unique et le mode de codec double sont disponibles.
• Easy Focus permit de régler plus facilement la mise au point après son installation.
• La fonction Easy Zoom permet de régler à distance l'angle de vue après l'installation. (SNC-CH160/ CH260/DH120/DH120T/DH160/DH220/DH220T/ DH260/EM520/EM521)
• Jusqu'a 5 utilisateurs peuvent afficher les images d'une camera en même temps.
• La date/L'heure peuvent être superposées sur l'image.
  Conforme au PoE (Power over Ethernet). (SNC-CH115/CH120/CH160/CH220/CH260/ DH120/DH120T/DH160/DH220/DH220T/DH260/ EB520/EM520/EM521)
• Compatible avec l'alimentation 24 V CA/12 V CC. (SNC-ZB550/ZM550/ZM551)

AVIS AUX UTILISATEURS

© 2010 Sony Corporation. Tous droits réservés. Ce manuel ou le logiciel qui y est décrit ne doit pas être, même partiellement, produit, traduit ou réduit sous une forme lisible par les ordinateurs sans l'autorisation écrite préalable de Sony Corporation.

SONY CORPORATION NE DONNE AUCUNE GARANTIE POUR CE MANUEL, LE LOGICIEL OU TOUTE INFORMATION QU'ILS CONTIENNENT ET DÉCLINE EXPRESSEMENT PAR LES PRESENTES TOUTEGARANTIETACITE DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGEPARTICULIERPOUR CE MANUEL, LE LOGICIEL OU TOUTE INFORMATION QU'ILS CONTIENNENT. EN AUCUN CAS, SONY CORPORATION NE POURRA ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, INDIRECTS OU PARTICULERS QU'ILS SOIENT BASES SUR LA RESPONSABILITÉ CIVILE, LE CONTRAT OU AUTRE, DUS OU AFFÉRENTS À CE MANUEL, AU LOGICIEL OU À TOUTE AUTRE INFORMATION QU'ILS CONTIENNENT OU À LEUR UTILISATION.

Sony Corporation se reserve le droit de modifier ce manuel ou les informations qu'il contient à tout moment sans préavis.

Le logiciel décrit dans ce manuel peut également être régi par les clauses d'un contrat de licence utilisé séparé.

« IPELA » et marques de Sony Corporation.
- The marque de Sony Corporation.
« Exmor » et exormas marques de Sony Corporation.
« IPELA HYBRID » et IRÉLDAHYBRID marques commerciales de Sony Corporation.
- Microsoft, Windows, Internet Explorer et Microsoft DirectX sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays
- Java est une marque de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.
- Intel et Pentium sont des marques déposées d'Intel Corporation ou de ses filiales aux États-Unis et dans d'autres pays.
- Adobe, Adobe Reader et Adobe Flash sont les marques d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
- sloc™ est une marque de commerce appartenant au groupe de sociétés Intersil Corporation.

Tous les autres noms de société et de produit sont des marques ou des marques déposées des sociétés respectives ou de leurs fabricants respectifs.

Comment utiliser le Guide de l'utilisateur

Le Guide de l'utilisateur explique comment utiliser la Network Camera depuis un ordinateur.

Il est concu pour etre lu sur I'ecran d'un ordinateur.
Cette section fournit des conseils pour tirer avantage du
Guide de l'utiliseur. Liscz-le avant d'utiliser la
camera.

Pour acceder à une page connexe

Lorsque you lisez le Guide de l'utilisateur a l'écran d'un ordinateur, vous pouvez cliquer sur une phrase pour acceder à la page connexe.

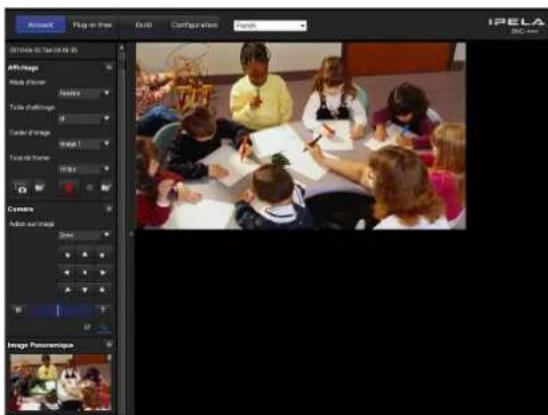

Exemples d'affichages écran du logiciel

Notez que les affichages écran du Guide de l'utilisateur ne sont disponibles qu'à titre d'exemple. Certains d'entre eux peuvent différer des affichages réels.

Les illustrations de laamera et de l'affichage des menus figurant dans le Guide de l'utilisateur sont basées sur la SNC-CH120 à titre d'exemple.

Impression du Guide de l'utilisateur

Selon l'ordinateur utilisé, il se peut que certains affichages écran ou illustrations du Guide de l'utilisateur différé à l'impression de ceux apparaissant à l'écran.

Manuel d'installation (imprimé)

Le Manuel d'installation fourni indique les noms et fonctions des pieces et commandes de la Network Camera, fournit des exemples de connexion et explique comment installer laamera. Lisez imperativement le Manuel d'installation avant l'utilisation.

Configuration système requise

L'environnement de l'ordinaire suivant est requis pour que I'ordinaire affiche les images et les commandes de laamera.

(Novembre 2014)

Communs

Système d'exploitation

Microsoft Windows XP, Windows Vista (version 32 bits unique), Windows 7 (version 32 bits, version 64 bits), Windows 8 Pro (version 32 bits, version 64 bits), Windows 8.1 Pro (version 32 bits, version 64 bits)

Éditions autorisées :

Windows XP : Professionnel

Windows Vista: Edition Integrale, Professionnel

Windows 7: Édition Intégrale, Professionnel

Windows 8:Pro

Windows 8.1:Pro

Microsoft DirectX 9.0c ou version ultérieure

Navigateur Web

Windows Internet Explorer Ver. 7.0, Ver. 8.0, Ver. 9.0, Ver. 10.0*

Firefox Ver. 25.0 (module avec visualiser gratuite uniquement)

Safari Ver. 5.1 (module avec visualiser gratuite uniquement)

Google Chrome Ver. 31.0 (module avec visualisecur gratuite uniquement)

SNC-CH115/CH120/CH160/DH120/

DH120T/DH160/EB520/EM520/EM521/

ZB550/ZM550/ZM551

Processeur

Intel Core 2 Duo, 2 GHz ou supérieur

Memoire

1 Go ou plus

Écran

1600 × 1200 pixels ou supérieur

SNC-CH220/CH260/DH220/DH220T/ DH260

Processeur

Intel Core 2 Duo, 2,33 GHz ou supérieur

Memoire

2 Go ou plus

Écran

1600 × 1200 pixels ou supérieur (2560 × 1600 pixels ou plus recommendé)

• Dans le cas de Windows 8 ou Windows 8.1, utilisez l'édition d'interface utilisé d'Internet Explorer pour le Bureau (IU de bureau).

Preparation

Cette section explique les opérations préparatoires à effectuer par l'administrateur pour le contrôle des images après l'installation et la connexion de laamera.

Attribution de l'adresse IP à laamera

Pour connecter laamera à un réseau, vous devez attribuer une nouvelle adresse IP à laamera lorsqu'you l'installez pour la première fois.

Avant de commencer, connectez laamera en procedant comme il est indiqué sous « Connexion de laamera à un réseau local » dans le Manuel d'installation fourni. Pour l'adresse IP attribuée, consultez l'administrateur du réseau.

Attribution d'une adresse IP à l'aide de la SNC toolbox

1 Insérez le CD-ROM dans votre lecteur de CD-ROM.

Une page de couverture apparait automatique dans votre navigateur Web.

Si celle-ci n'apparait pas automatiquement dans le navigateur Web, double-cliquez sur le fichier index.htm figurant sur le CD-ROM.

Lorsque vous utilisez Windows Vista, l'écran pop-up « Lecture automatique » peut apparaitre.

2 Cliquez sur I'icone Configuration de la SNC toolbox.

La boîte de dialogue « File Download » apparait.

3 Cliquez sur Ouvrir fichier.

4 Installez la « SNC toolbox » sur votre ordinateur au moyen de l'assistant.

Pour plus de détails sur l'installation et l'utilisation du logiciel, consultez le Guide des applications.

5 Attribuez I'adresse IP.

Attribuez l'adresse IP à l'aide de la SNC toolbox installée.

Pour plus de détails, reportez-vous aux sections « Utilisation de la SNC toolbox » - « Attribution d'une adresse IP » du Guide des applications.

Conseil

• Telechargez le dernier programme d'installation ou Guide des applications de la SNC toolbox à partir de l'URL suivante :

http://www.roy.net/ipela/snc

• SNC toolbox signifie Sony Network Camera toolbox.

Accès à laamera à l'aide du navigateur Internet

Après avoir assigné l'adresse IP à laamera, vérifie s'il est possible d'acceder à laamera à l'aide du navigateur Internet installé sur votre ordinateur.

Utilizez Internet Explorer comme navigateur Internet.

1 Démarrez le navigateur Internet sur l'ordinateur et saisissez l'adresse IP de laamera dans la barre d'adresse de l'URL.

Address http://192.168.0.100

La fenêtre du visualisér s'affiche.

Exemple d'affichage

Remarque

Lorsque vous accedez à laamera, les images ne s'afficheront pas dans les cas suivants :
- Lorsque le nombre maximum de visualiseurs dépasse 5
Cependant, si la fonction e-Mail (SMTP) ou la fonction client FTP est reglee sur On, le nombre maximum de visionneurs sera de 3.
Le débit binaire, avec les nouvelles requêtes, dépasse 16 Mbits/s
- Selon l'environnement de configuration, il se peut que la video soit floue, même si elle est visionnée par un nombre de téléspectateurs inférieur au nombre maximum. Dans ce cas, réduisez le nombre de téléspectateurs, diminuez le début binaire ou réduisez la taille de l'image (SNC-ZB550/ZM550/ZM551).

Utilisation de la fonction SSL

Remarque

Ce modele en vente en Chine ne prend pas en charge la fonction SSL.

Lors de l'utilisation d'Internet Explorer

Lorsque vous saississez l'adresse IP de laamera, « Erreur de certificat » peut apparaitre selon I'etat du certificat regle sur laamera. Dans ce cas, cliquez sur Continue to this website (not recommended) pour continuer.

La page d'accueil s'affiche (en communication SSL).

Lorsque « Permettre une connexion HTTP pour certains clients » (page 50) est coché

Pour utiliser les connexions HTTP et SSL séparément pour l'accès, saisissez ce qui suit dans la case d'adresse de votre navigateur.

Pour la connexion HTTP

Address http://192.168.0.100/en/index.html

Pour la connexion SSL

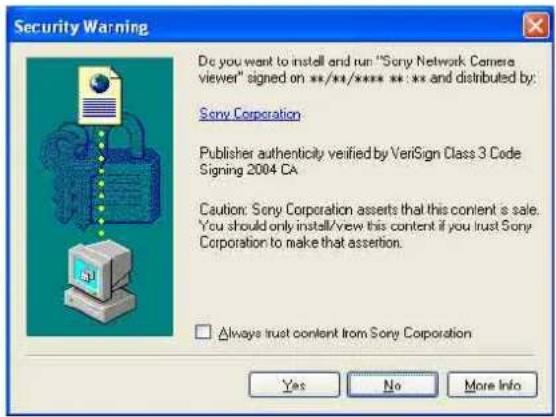

Lorsque le visualiser de la camera s'affiche pour la première fois

« Security Warning » s'affiche. Lorsque vous cliquez sur Yes, ActiveX control est installé et le visualiser s'affiche.

Remarques

• S i Automatic configuration est activé dans les paramètres de réseau local (LAN) d'Internet Explorer, il se peut que l'image ne s'affiche pas. Dans ce cas, désactivez Automatic configuration et réglez le serveur Proxy manuellement. Pour le paramétrage du serveur Proxy, informez-vous auprès de l'administrateur du réseau.
• Pour installer ActiveX Control, vousdezvezvous connecter à l'ordinateur en tant qu'administrateur.

Conseil

Ce logiciel a eté optimisé pour Internet Explorer avec une police moyenne.

Pour afficher correctement le visualiseur

Pour que le visualiser principal puisse etre utilise correctement,reglez le niveau de sécurité d'Internet Explorer sur Medium ou plus bas en precedant comme suit:

1 Sélectionnez Tools dans la barre de menus d'Internet Explorer, puis Sélectionnez Internet Options et cliquez sur l'onglet Security.
2 Cliquez sur l'icone Internet (si vous utilisez la camera via Internet) ou l'icone Local intranet (si vous utilisez la camera via un réseau local).
3 Placez le curseur de selection sur Medium ou plus bas. (Si le curseur de selection n'est pas affché, cliquez sur Default Level.)

Lorsque you utilisez un logiciel antivirus, etc., sur votre ordinateur

• Quand vous utilisez un logiciel antivirus, un logiciel de sécurité, un pare-feu personnel ou un bloqueur d'écrans « pop-up » sur votre ordinateur, la performance de laamera peut être réduite ; par exemple, le taux de trame pour l'affichage de l'image peut être inférieur.
• La page Web affichée lorsque vous accédez à laamera utilise JavaScript. L'affichage de la page Web peut être affecté si vous utilisez un logiciel antivirus ou d'autres logiciels décrits ci-dessus sur votre ordinateur.

Configuration basique par l'administrateur

Vous pouvez contrôler l'image de laamera en vous connectant avec les conditions initiales établies pour cetteamera réseau. Vous pouvez également paramétre les différentes fonctions pour tener compte de la position d'installation, des conditions du réseau ou de l'usage de laamera.

Nous vous suggerons fortement de configurer les options suivantes avant de contrôle les images de laamera.

Contenu du paramétrage Menu de paramétrage
Sécífiez le format de l'image envoyée par laamera. Onglet Codec video (page 39)
Sélectionnez le mode de Balance des blancs correspondant à la position d'installation.	Balance des blancs (page 36)
Sélectionnez la luminosité de l'image envoyée par laamera. Exposition (page 36)Luminosité (page 37)
Sélectionnez la qualité de l'image envoyée par laamera. Onglet Codec video (page 39)
Sélectionnez la taille d'affichage de l'image. Taille d'affichage (page 14)
Synchronisé za date et l'heure de laamera avec celles de l'ordinateur.	Onglet Date et hourc (page 29)
Effectuez le paramétrage pour l'envoi de l'image de contrôle comme piece jointe à un e-mail.	Menu Courrier électronique (page 67)
Sécífiez le droit d'accès des utilisateurs pour laamera. Menu Utilisateur (page 62)
Sécífiez à l'avance un endroit à surveiller. Menu Position prédéfinie (page 64)
Préparez une image panoramicique. Pour creator une image entière (page 20)

Précautions à prendre pour empêcher l'accès à laamera par un tiers indésirable

Il est possible qu'un tiers indésirable accede à laamera sur le réseau, selon l'environnement d'utilisation. La modification des paramètres par défaut du nom d'utilisateur et du mot de passer de l'administrateur de laamera est fortement recommendée pour des raisons de sécurité. Si un tiers indésirable accede à laamera, des effets indésirables sont possibles, comme des opérations ou des paramètres en vue de bloquer la surveillance, etc.

Il est possible d'acceder frauduleusement à laamera dans un environnement réseau ou un périphérique est connecté ou connectable au réseau sans l'autorisation de l'administrateur, ou il se peut qu'un PC ou un autre périphérique réseau connecté au réseau puisse être utilisé sans autorisation. La connexion à ces environnements engage votre responsabilité. Pour empêcher l'accès non autorisé à laamera, réglez-la en suivant les étapes suivantes.

Évitez le navigateur utilisé pour le réglage de laamera pour acceder à d'autres sites Web pendant la configuration ou après le réglage de laamera. Vous resterez connecté à laamera tant que le navigateur sera ouvert, donc pour empêcher l'utilisation ou l'execution de programmes malveillants par un tiers indésirable, fermez le navigateur après avoir terminé le réglage de laamera.

Configuration

1 Définissez l'adresse réseau de laamera à l'aide de la boîte d'outils SNC.

Pour plus de détails sur l'utilisation de la boîte d'outils SNC, consultez le guide des applications.

Après cette étape, n'utilise pas la boîte d'outils SNC pour modifier les paramétres réseau de la camera. Utilisez la boîte d'outils SNC pour rechercher laamera uniquement.

2 Lancez le navigateur Web et reglez la fonction SSL sur Activer dans les réglages de laamera.

Pour plus de détails, reportez-vous à la section « Paramétrage de la sécurité — Menu Sécurité » du menu Administrateur à la page 63.

3 Redemarrez le navigateur Web et accedez à nouveau à laamera.

4 Définissez le nom d'utilisateur et le mot de passé de l'administrateur de laamera.

Pour plus de détails, reportez-vous à la section « Paramétrage de la sécurité — Menu Sécurité » du menu Administrateur à la page 63.

5 Cochez la case de Referer.

Pour plus de détails, reportez-vous à la section « Paramétrage de la sécurité — Menu Sécurité » du menu Administrateur à la page 63.

6 Pour utiliser la fonction Courrier électronique, réglez la fonction TLS sur Activé. Utilisez un serveur de messagerie prénant en charge la fonction TLS.

Pour plus de détails, reportez-vous à la section « Envoi d'une image par E-mail — Menu Courrierlectronique » du menu Administrateur à la page 67.

Ci-après, utilisez la camera à l'aide de la connexion SSL.

Utilisez le serveur FTP ou la fonction de client FTP dans un environnement où le réseau ne peut pas etre intercepte par un tiers. La connexion SSL ne peut pas etre utilisée pour le serveur FTP ou la fonction de client FTP.

Remarque

Le modele en vente en Chine ne prend pas en charge la fonction SSL.

Utilisation de laamera

Cette section explique comment contrôler l'image de la camera à l'aide du navigateur Internet (Internet Explorer).

Les fonctions de laamera doivent etre paramétrées par l'administrateur. Pour le paramétrage de laamera, voir « Administration de laamera » à la page 26.

Administrateur et Utilisateur

Cette camera reseau identifieaux qui se connectent en tant qu'Administrateur ou Utilisateur.

L'Administrateur a accès à toutes les fonctions de cette camera réseau, y compris à ses paramètres.

L'Utilisateur peut utiliser les fonctions de contrôle de l'image de laamera et commander cette dernière.

Le paramètre Mode de visualiser sert à restreindre les droits d'accès des utilisateurs. Il y a cinq types d'utilisateurs.

Les types d'utilisateurs respectifs peuvent utiliser les fonctions correspondantes ci-dessous.

Fonction Administrateur		Utilisateur
		Plein	Panoramaique/Inclinaison	Positionprédéfinie	Lu-mière	Affichage
Contrôler une image en direct ● ●	●		● ●	●
Afficher la date et l'heure ● ●	●	●	●	●
Contrôle du taux de trame (en mode JPEG uniquement)	●	●	-	-
Commander la taille d'affichage de l'image	●	●	●	●	●	-
Sauvegarder une image fixe et un film sur l'ordinateur	●	●	●	●	●	-
Envoyer un fichier d'image à un serveur FTP	●	●	-	-	-	-
Envoyer une image comme piece jointe à un e-mail	●	●	-	-	-	-
Commander la sortie d'alarme du port I/O sur laamera	●	●	-	-
Commuter le mode de la fonction Diurne/Nocturne	●	●	-	-	-	-
Sélectionner le mode de transmission TCP/UDP(disponible en mode MPEG4/H.264 seulement)	●	●	-	-
Appeler la position prédéfinie	●	●	●	●	-	-
Effectuer l'opération de panoramaique/inclinaison/zoom	●	●	●	-	-	-
Sélectionner le mode de codcc	●	●	●	●	●	-
Commander le menu de paramétrage	●	-	-	-	-	-

• Fonction usable
• Fonction non utilisable
  Les droits d'accès de l'administrateur et de l'utilisateur sont paramétrables dans « Paramétrage des utilisateurs — Menu Utilisateur » du menu Administrateur à la page 62.

Accès au Systeme

Accès en tant qu'utilisateur

1 Demarrez le navigateur Internet sur l'ordinateur et saisissez l'adresse IP de laamera dont vous désirez visualiser l'image.

Le visualiseur s'affiche.

Exemple d'affichage :

Trois types de visualiseurs sont disponibles: ActiveX viewer, Plug-in free viewer et la Page d'accueil personnalisé. Par défaut, ActiveX viewer s'affiche. Pour basculer le visualiser, changez le menu Visualiser (page 81).

Remarque

Si le visualiser principal ne demarre pas correctement, il se peut que le niveau de sécurité selectionné dans Internet Explorer soit plus élevé que Medium. Voir « Pour afficher correctement le visualiser » à la page 9 et vérifie le niveau de sécurité.

À propos des visuaiseurs

Vos pouvez utiliser les visualiseurs suivants.

ActiveX viewer

Ce visualiser ou vous permet de controler l'image de la camera avec l'un ou l'autre des codecs videoe JPEG, MPEG4 et H.264.

Voudevezinstallercevisualiseurla premierefoisqueyouaccedezauvisualiseurprincipal.

La première fois que vous affichez le visualiser principal de laamera

Lorsque vous accedez à laamera réseau pour la première fois à l'aide d'ActiveX viewer, Security Warning apparait. Cliquez sur Oui et installez le Contrôle ActiveX. Vous pouvez utiliser toutes les fonctions du visualiser avec ActiveX Control.

Plug-in free viewer

Ce visualiser ne peut a l'utilisateur de selectionner l'une de ces trois methodes d'affichage d'image : JPEG, JPEG/Flash ou ActiveX viewer.

Méthode JPEG : Les images JPEG s'afficheront dans l'ordre.

Méthode JPEG/Flash : Les images JPEG s'afficheront dans l'ordre. Adobe Flash est nécessaire pour afficher l'image.

Méthode ActiveX viewer: L'image peut être visualisée lorsqu'ell'affichage d'imagé est régèle sur JPEG, MPEG4 ou H.264.

Remarques

• S i Automatic configuration est activé dans les paramètres de réseau local (LAN) d'Internet Explorer, il se peut que l'image de laamera ne s'affiche pas. Dans ce cas, désactiver Automatic configuration et réglez le serveur Proxy manuellement. Pour le paramétrage du serveur Proxy, informez-vous auprès de l'administrateur du réseau.
• Pour installer ActiveX Control, vousdezvezvous connecter à l'ordinateur en tant qu'Administrateur.

Conseil

Chaque page de ce logiciel a eté optimisé pour Internet Explorer avec une police Moyenne.

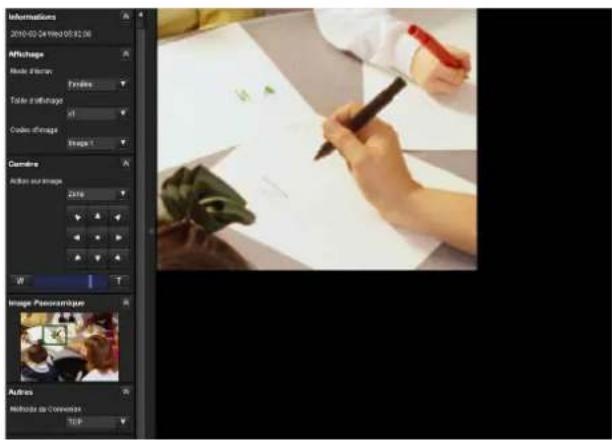

Configuration du visualiser principal

Cette section explique les fonctions des éléments et commandes du visuaïseur principal. Pour une explication détaillée des différents éléments et commandes, voir les pages spécifiées.

Visualiseur principal utilisant ActiveX viewer

Menu principal

ActiveX

Affiche ActiveX viewer.

Plug-in free

Affiche Plug-in free viewer.

Outil

Ce menu vous permet de télécharger l'utilitaire du système. (page 23)
Cette operation n'est disponible que lorsque vous etes connecte en tant qu'administrateur.

Configuration

Cliquez sur ce bouton pour afficher le menu de l'administrateur. (page 26)
Vou ne pouvez utiliser cette fonction que lorsque vous ouvrez une session en tant qu'administrateur.

Langue

Réglez la langue dans la liste déroulante.

Section du panneau de commande

Vous pouvez faire glisser les panneaux vers l'écran de contrôle et les configurer.

Pour revenir au panneau de commande, faites glisser le panneau et configrez le panneau de commande.

Cliquez sur pour masquer le menu des paramétres détaillés ou cliquez à nouveau dessus pour afficher le menu.

Panneau d'informations

Ce menu vous permet de vérifier la date et l'heure.

Panneau d'affichage

Vous pouvez changer le mode d'écran, le format d'image, le mode de codec d'image et le taux de trame. Ce menu vous permet par ailleurs de sauvégarder des images fixes et des films (la sauvégarde de film peut également être arrêtée).

Mode d'écran

Selectionnez Fenetre ou Plein ecran.

Tailledaffichage

Permet de selectionner la taillie d'affichage.
Cliquez sur la zone de liste Taillie d'affichage pour selectionner la taillie d'affichage.
Selectionnez x1/4 pour afficher des images reglées dans Taillé d'image, dans le menu Caméra (page 41) en taillé 1/4.
Selectionnez x1/2 pour afficher des images reglées dans Taillé d'image, dans le menu Caméra (page 41) en taillé 1/2.
Selectionnez x1 pour afficher des images reglées dans Taillé d'image, dans le menu Caméra. (page 41)
Selectionnez Plein pour afficher des images en fonction de la taillé d'affichage.

Selectionnez Ajuster pour afficher des images en fonction de la taille d'affichage déterminant le format d'image.

Codec d'image

Selectionnez Image 1 ou Image 2 pour le mode de codec d'image.

Remarque

Lorsque Codec d'Image 2 est reglé sur Désacté v dans Menu Camera - Onglet Codec video, vous ne pouvez pas sélectionner Image 2.

Taux de Trame

(S'affiche uniquement lorsque l'image de laamera est en JPEG.) Permet de selectionner le taux de trame pour la transmission des images.

(Capturer)

Cliquez sur ce bouton pour capturer une image fixe prise par laamera et la mémoriser dans l'ordinateur. Cliquez sur pour ouvrir le dossier à sauvégarder.

Remarque

Dans le cas de Windows Vista, Windows 7, Windows 8 ou Windows 8.1, si la case « Enable Protected Mode » est cochée dans Control Panel-Internet Option-Security, les images fixes ne peuvent pas'être prises.

(Exécuter)/ (Arrêt la sauvégarde de l'air)

Exécute et arrêté la sauvégarde de video. Cliquez sur pour ouvrir le dossier à sauvégarder.

Remarque

Dans le cas de Windows Vista, Windows 7, Windows 8 ou Windows 8.1, si la case « Enable Protected Mode » est cochée dans Control Panel-Internet Option-Security, le contentu video ne peut pas être sauvégarde.

Panneau de commande deamera

Le panneau de commande de laamera apparait lorsque SolidPTZ est regle sur Active. Ce panneau vous permet de commander la position de panoramicque/ d'inclinaison initiale et le zoom de laamera (page 19). Vous pouvez en outre obtenir l'autorisation d'utiliser laamera en mode de commande exclusive.

Action sur image

Selectionnez un mode de fonctionnement entre Désactivé, Zoom sur zone et Glissement de vecteur.

Commande de panoramicique/inclinaison

Cliquez sur le bouton de flèche correspondant à la direction dans laquelle vous désírez déplacer laamera. Pour un déplacement continu de laamera, maintenez la pression.

Pour returner à la position initiale, cliquez sur

Commande de zoom

Appuyez sur ur un zoom arrriere, ou sur pour un zoom avant. Le zoom continue tant que le bouton est enforcé.

Commande exclusive

Cliquez sur ce bouton pour afficher le temps restant d'autorisation d'utilisation. Si toutes l'autorisation d'utilisation n'a pas ete obtenue, le temps d'attente s'affiche.

Remarque

Réglez le Mode de commande exclusive dans l'onglet Systeme du menu Systeme sur Activé pour avoir une commande exclusive (page 28).

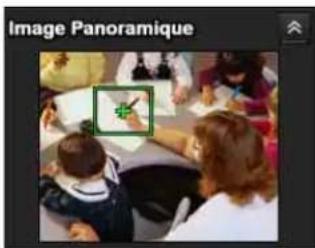

Panneau du panorama

S'affiche lorsque SolidPTZ est regle sur Active. Si vous cliquez sur le panneau Panorama, l'image de cet endroit apparait sur I'écran.

Panneau du déclencheur

Ceci s'affiche uniquement lorsque le Mode de visualiser (page 62) est regle sur Complet, et lorsque au moins un déclencheur est activé dans le menu Déclencheur (page 75).

Les fonctions configurées s'affichent sous forme de boutons sur ce panneau.

Remarque

Lorsque le Mode de commande exclusive est regle sur Active, la fonction configurée ne peut pas etre utilise sans autorisation d'utilisation.

Cliquez sur le bouton de la fonction que vous souhaitez utiliser sur le panneau du déclencheur. La fonction selectionnée est activée. Les fonctions disponibles sont les suivantes :

• envoy des fichiers d'image fixe comme pieces jointes à un e-mail (page 21)
• envoyer des fichiers d'image fixe sur un serveur FTP (page 21)
  commander la sortie d'alarme (page 21)
• activer/désactiver la fonction Diurne/Nocturne (page 21)

Panneau de position prédéfinie

Ceci s'affiche uniquement lorsqu'une ou plusieurs positions prédéfinitions sont enregistrées dans la mémoire.

La position prédéfinie enregistrée s'affiche.

Si vous scélectionnez une vignette lorsque vous enregistrez une position prédéfinie, celle-ci s'affiche sous forme de vignette.

Selectionnez le nom de la Position Prédéfinie dans la liste. Laamera se déplacera jusqu'à la position prédéfinie que vous avez sauvegardée en mémoire à l'aide du menu Position prédéfinie.

Panneau Autres

(Le Panneau Autres s'affiche dans le cas d'une image MPEG4 ou H.264.)

Vous pouvez basculer entre TCP et UDP (Monodiffusion/Multidiffusion).

Chaquecies fait commuter le mode de transmission des données video entre le mode TCP, le mode Monodiffusion et le mode Multidiffusion (page 22).

Image de contrôle

L'image prise avec laamera apparait ici.
Il y a deux modes d'utilisation du panoramaique/de l'inclinaison/du zoom a I'écran a I'aide d'une souris:Le mode Zoom sur zone et le mode Glissement de vecteur. En mode Zoom sur zone,clinquer permit de controller le panoramicque ou I'inclinaison de laamera vers le centre de I'image.Le Zoom sur zone déplace laamera dans la direction qui affiche la zone selectionnee par I'utilisateur et effectue un zoom en meme temps.
L'utilisateur peutCHOISIR une partie de I'image a afficher et efectuer un zoom avant en entourant une zone a I'aide d'un cadre et en faisant glisser la souris.
En mode Glissement de vecteur,laamera effectue un panoramicique ou une inclinaison dans la direction du glissement.La durée pendant laquelle vous faites glisser la souris déterminne la vitesse.Relachere le bouton sur la souris après le glissement arretele panoramicique ou I'inclinaison de laamera.
Voupez egalament utiliser la barre du panneau de commande de camera pour controller le panoramicique ou I'inclinaison.
L'utilisation du zoom a I'aide de la roulette de la souris est disponible dans tous les modes.

Plug-in free viewer

Visualiser principal utilisant Plug-in free viewer

Exemple d'affichage :

Écran de contrôle

Il y a deux modes d'utilisation du panoramaque/de l'inclinaison/du zoom à l'écran à l'aide d'une souris: Le mode Zoom sur zone et le mode Glissement de vecteur. Une barre de commande apparait à l'écran.

En mode Zoom sur zone,clinquerpermetdecontrollerle panoramaque ou l'inclinaison de laamera vers le centre de I'image et de déplacer laamera dans la direction qui affiche la zone selectionnee par l'utilisateur et effectue un zoom en meme temps.L'utilisateur peutchosir une partie del'imageaaffichereteffectuerunzoomavant en entourant une zoneaI'aide d'un cadre et en faisant glisser la souris.

En mode Glissement de vecteur, laamera effectue un panoramicique ou une inclinaison dans la direction du glissement. La durée pendant laquelle vous faites glisser la souris déterminé la vitesse. Relâcher le bouton sur la souris après le glissement arrêté le panoramicique ou l'inclinaison de laamera. Vous pouvez également utiliser la barre d'outils pour commander le panoramicique ou l'inclinaison.

L'utilisation du zoom à l'aide de la roulette de la souris est disponible dans tous les modes.

Barre de commande

Les boutons d'utilisation suivants sont disponibles.

Paramétrage

Voupeuzreglerlambdaethodode diffusione continue,la tailledimage,letauxdtrame,le mode de fonctionnement de PTZ,la selection du déclencheur et le codec image.

Bouton de lancement de la diffusion continue
Lance la diffusion continue. (apparaît lors de l'arrêt de la diffusion continue.)

Bouton d'arret de la diffusion continue
Arrêt la diffusion continue. (apparaît durant la diffusion continue.)

Bouton d'exécution du déclencheur
Exécuté le déclencheur sélectionné.
(Affiché uniquement lorsque l'option Mode de viseur du Menu Utilisateur (page 62) est définie sur Plein, et qu'un ou plusieurs déclencheurs sont actifs dans le Menu Déclencheur (page 75).)

P Préroglage

Selectionnez une position prédéfinie pour déplacer laamera jusqu'à la position prédéfinie enregistrée. (S'affiche uniquement lorsqu'une position prédéfinie deamera est enregistrée.)

Bouton Sauvegarder une image fixe

Capture des images fixes prises avec laamera et les sauvegarde sur l'ordinateur.

Défilément du volume de la sortie audio

Utilisez la barre de défilament pour régler le volume. Cliquez sur ce bouton pour arrêté la sortie du son.

Remarque

Cet appeareil n'est pas équipé de fonctions audio.

Temps d'attente de la commande et durée de la commande pour commande exclusive

Bouton de commande exclusive

Listedescameras

La liste des caméras s'affiche lorsque la Liste des caméras est réglée sur Activé dans le menu Visualisér et lorsque au moins une camera est enregistrée.

Utilisation de la fonction SolidPTZ

Vous pouvez commander laamera au moyen de la fonction SolidPTZ, qui permet d'effectuer un panoramicique, une inclinaison et un zoom en reglant la position et le facteur de zoom à partir de la taille d'image maximale, sans déplacer laamera. Il y a trois modes d'utilisation de laamera : Le mode Zoom sur zone, le mode Glissement de vecteur et la Barre de commande PTZ. Vous pouvez commander le panoramicique/l'inclinaison et zoomer dans chaque mode.

Les fonctions disponibles pour les modes d'utilisation de laamera varient selon l'affichage du visualiser. Les fonctions disponibles sont les suivantes :

	ActiveX viewer	Plug-in free viewer
		JPEG JPEG/Flash		ActiveX
Opérations par le panneau de commande	○×	×	×
Zoom sur zone ○	○	○	○
Glissement de vecteur	○	○	○	○
Barre de commande PTZ	×○	○	×

Remarques

• Limitation du panoramicique/inclinaison La fonction SolidPTZ commande la diffusion continue en effectuant un détourage ou une réduction d'une taille d'image maximale. Par conséquent, plus laamera effectue un zoom arrêté, moins la zone affectée par le panoramicique ou l'inclinaison est importante. Le zoom devient indisponible avec le paramètre WIDE.

• Zoom La fonction SolidPTZ yous permit d'afficher une zone de I'image detourée en taillde image maximale, lors d'un zoom avec le parametre TELE. Par ailleurs, la zone complete preside dans la taillde image maximaile sera affichee si un zoom arriere est effectue sur la camera avec le parametre WIDE. Le zoom de la fonction SolidPTZ est effectue numeriquement; par consequent, il sc peut que la qualite de I'image soit qu'elle peu altere lors de l'utilisation du parametre TELE.

Commande par le panneau de commande (Opération commune aux modes Zoom sur zone et Glissement de vecteur)

Vos pouvez commander l'orientation de laamera, le zoom et la mise au point à l'aide du panneau de commande pour l'image de contrôle alors affichée.

Commande de panoramicique/inclinaison

Cliquez sur le bouton de flèche correspondant à la direction dans laquelle vous désirez déplacer laamera. Pour un déplacement continu de laamera, maintenez la pression. Pour returner à la position initiale, cliquez sur

Commande de zoom

Cliquez sur pour un zoom arriere, ou sur pou un zoom avant. Le zoom continue tant que le bouton est enforcé.

Panoramaque et inclinaison en cliquant sur l'imagede contrôle (Mode Zoom sur zone uniquement)

Cliquez sur l'image de contrôle, et laamera se déplace de sorte que la partie cliquée se trouve au centre de l'affichage.

Panoramaque, inclinaison et zoom en spécifiant une zone (Mode Zoom sur zone uniquement)

Cliquez avec le bouton gauche de la souris sur l'image de contrôle et, tout en maintainant le bouton enforcé, faites glisser la souris diagonalement pour tracer un cadre rouge autour de la partie que vous désirez agrandir. Laamera se déplace de façon à ce que la partie encadrée se trouve au centre de l'affichage et soit agrandie.

Remarque

Lors d'un zoom avant sur la zone spécifiée, il se peut que le centre se déplace ou qu'une portion de l'image apparaissé en dehors de la section image du monitre. Dans ce cas, cliquez sur le point que vous désirez déplacer vers le centre ou cliquez sur le bouton fléché sur le panneau de commande deamera.

Panoramaque et inclinaison en faisant glisser l'écran (Mode Glissement de vecteur uniquement)

Lorsque vous cliquez sur le point de départ de l'image et le faites glisser jusqu'àu point de fin, laamera exécute un panoramicique/une inclinaison dans la direction de la flèche, du point de départ au point de fin. La vitesse de l'opération est déterminée par la longueur de la flèche. Relâcher le bouton sur la souris arrêté le panoramicique/1'inclinaison de laamera.

Mettre laamera en position prédéfinie (Opérations communes aux modes Zoom sur zone et Glissement de vecteur)

Selectionnez un nom de position prédéfinie dans le panneau de Position Prédéfinie. Laamera se déplacera jusqu'à la position prédéfinie que vous avez sauvégardée en mémoire à l'aide du menu Position prédéfinie (page 64).

Utilisation des opérations de panoramaique/d'inclinaison/de zoom avec la barre de commande affichée (barre de commande PTZ uniquement)

Opérations de panoramicique/d'inclinaison

Cliquez sur la flèche de la direction vers laquelle vous désirez déplacer laamera. Continue à cliquer sur la flèche pour continuer le déplacement vers la direction de laamera.

Opération de zoom

Cliquez sur pour un zoom arrirre, ou sur poit un zoom avant. Le zoom continue tant que vous cliquez sur le bouton.

Commande de laamera sur une image entière

Lorsque laamera peut être commandée, l'image entière apparait dans le panneau de panorama.

L'image compte est l'image fixe d'une zone entiere que laamera prend sous la forme d'une image à taille réduite. Enclinuant sur l'image entiere, l'emplacement selectionné apparait dans le panneau de panorama.

Pour creer une image entiere

Creez l'image entiere à l'aide de la commande Capturer l'image entiere dans l'onglet Initialiser du menu Systeme. Pour plus d'informations, voir la page 33.

Conseil

Veillez à recreer l'image entière lorsque vous changez la position de laamera ou la disposition autour de laamera.

Pour afficher une position spécifique sur l'écran

1 Creez l'image entiere et affichez-la sur I'écran.
2 Cliquez sur la partie que vous voulez voir dans l'image entiere.

La position actuellément spécifiée s'affiche sur I'ecran du monitcur.

Utilisation du bouton Déclencheur

Vous pouvez executer plusieurs fonctions en cliquant sur leurs boutons respectifs sur le panneau du déclencheur.

Envoi d'une image de contrôle par e-mail

Vous pouvez envoyer une image fixe capturée, sous forme de piece jointe d'e-mail.

Pour utiliser cette fonction, vous devez activer Courrier électronique (SMTP) et paramétrer correctement l'adresse dans le menu Déclencheur du menu Administrateur (page 75).

1 Cliquez sur e-Mail (SMTP) sur le panneau du déclencheur.

L'image fixe correspondant à l'heure du click est capturée et votre e-mail est envoyé avec le fichier d'image en piece jointe à l'adresse e-mail spécifiée.

Envoi d'une image de contrôle à un serveur FTP

Vous pouvez envoyer une image fixe capturée au serveur FTP.

Pour utiliser cette fonction, vous doivent activer FTP et paramétre correctement l'adresse dans le menu Déclencheur du menu Administrateur (page 76).

1 Cliquez sur Client FTP sur le panneau du déclencheur.

L'image fixe correspondant à l'heure du clic est capturée et le fichier d'image est envoyé au serveur FTP.

Commande de sortie d'alarme 1

Vous pouvez commander la sortie d'alarme 1. Pour utiliser cette fonction, vous devez activer Sortie d'alarme 1 dans le menu Déclencheur du menu Administrateur (page 76).

1 Cliquez sur Sortie d'alarme 1 sur le panneau du déclencheur.

Le changement de sortie d'alarme s'effectue enclinuant.

Il est possible de selectionner le mode de sortie d'alarme parmi les modes Commuter ou

Minuterie de Sortie d'alarme 1 dans le menu Déclencheur (page 76).

Conseil

Pour la connexion de péripériques à la sortie d'alarme du port I/O, voir le Manuel d'installation fourni.

Commande de la fonction Diurne/ Nocturne

Vous pouvez régler la fonction Diurne/Nocturne sur Active (mode nocturne) et Désactiver (mode diurne). Pour utiliser cette fonction, vous doivent activer Diurne/ Nocturne dans le menu Déclencheur du menu Administrateur (page 76).

1 Cliquez sur Diurne/Nocturne sur le panneau du déclencheur.

À chaque citing, la fonction Diurne/Nocturne commute alternatively entre Activé (mode nocturne) et Désactivé (mode diurne).

Remarque

Si le Diurne/Nocturne dans le menu Déclencheur - Diurne/Nocturne (page 76) est régé sur Automatique, vous ne pouvez pas commander la fonction Diurne/ Nocturne en cliquant sur Diurne/Nocturne.

Changement du mode de transmission

Vous pouvez selectionner le Mode de retransmission prevu pour les enregistements video/ audio.
Cette fonction est disponible lorsque Mode (mode de codec video) est regle sur MPEG4 ou H.264 et que ActiveX viewer est utilise.

Remarque

Il se peut que la fonction n'opère pas correctement si vous utilisez un logiciel pare-feu ou un logiciel antivirus sur votre ordinateur. Le cas échéant, désactive le logiciel en question ou selectionné le mode TCP.

1 Sélectionnez TCP, Monodiffusion ou Multidiffusion dans la liste déroulante Méthode de Connexion du panneau Autres.

TCP: Normalement cette option est selectionnée.
Si TCP est selectionné, la communication HTTP est adoptée pour les communications video.
HTTP est le protocole utilisé pour la lecture d'une page Web ordinaire.
Pour visualiser les données video dans un environnement prénant en charge les pages Web, selectionné le port TCP.

Monodiffusion: Si Monodiffusion est** selectionné, RTP (Real-time Transport Protocol)
est adopté pour les communications video. Comme
RTP est un protocole d'execution des données
video, la lecture video est plus fluide que lorsque
TCP (HTTP) est selectionné. Si un pare-feu est
installé entre laamera et l'ordinateur, ou suivant
l'environnement reseau, il se peut que la lecture
video ne s'effectue pas correctement lorsque Monodiffusion est selectionné. Le cas échéant,
selectionnez TCP.

Multidiffusion: Ce protocole est disponible lorsque Multidiffusion continue (page 44) est regle sur Activé. Si Multidiffusion est selectionné, RTP (Real-time Transport Protocol) et les techniques de multidiffusion UDP sont adoptées pour les retransmissions video. La charge de transmission réseau de la camera est alors réduite. Si un routre ne prend pas en charge la multidiffusion ou si un pare-feu est installé entre laamera et l'ordinateur, il se peut que la lecture

video ne s'effectue pas correctement. Le cas échéant, sélectionnez TCP ou Monodiffusion.

Remarque

Si vous étés connectés à un serveur Proxy, ni Monodiffusion ni Multidiffusion ne peuvent être sclectionnés.

Utilisation de l'Utilitaire du système

Vous pouvez telecharger l'utilitaire du système depuis 1'onglet Outil du menu principal.

Pour utiliser l'utilitaire, cliquez sur Telecharger pour commencer le telechargement.

SNC viewer

SNC viewer est une application qui vous permet de configurer l'etat initial du visuaiseur.

Installation de SNC viewer

1 Executez le fichier SNCViewer.msi telecharge.
2 Installez SNC viewer en suivant les instructions de l'assistant.

Si les politiques du contrat de licence s'affichent, acceptez-les après les avoir lues attentivement, puis installez SNC viewer.

Utilisation de SNC viewer

Cliquez sur SNC viewer dans le panneau de commande.

Onglet Connexion

Vou puez regler la methode de connexion.
Selectionnez la connexion de demarrage a partir de TCP, Monodiffusion et Multidiffusion.

Si la connexion TCP est selectionnée, vous pouvez configurer le paramétrage proxy en selectionnant Utiliser proxy.

Onglet Afficher

Mode d'écran

Vous pouvez selectionner Fenetre ou Plein ecran.

Tailled affichage

Vos pouvez selectionner la taille d'affichage.

Taux de trames JPEG

Vous pouvez regler le taux de trame pour JPEG.

Mode Action sur image

Selectionnez un mode de fonctionnement d'image entre Zoom sur zone, Glissement de vecteur et Désactivé.

Conseil

Le mode de fonctionnement de Solid PTZ a ete modifie pour cet appariel.

Onglet Audio

Volume

Coupure du son : Sélectionnez cette option pour

Couper le son au démarrage.

Utilisez la barre de défillement pour régler le volume de la sortie du son au démarrage.

Microphone

Coupure du son : Sélectionnéz cette option pour

Couper le son du microphone au démarrage.

Utilisez la barre de défilament pour régler le volume de l'entrée du microphone au démarrage.

Remarque

Cet apparéil n'est pas équipé de fonctions audio.

Onglet Sauvegarder

Sécífiez un dossier où sauvégarder les images fixes et les films.

Remarque

Dans le cas de Windows Vista, Windows 7, Windows 8 ou Windows 8.1, si la case « Enable Protected Mode » est cochec dans Control Panel-Internet Option-Security, les images fixes ne peuvent pas etre prises et le contenu video ne peut pas etre sauvegarde.

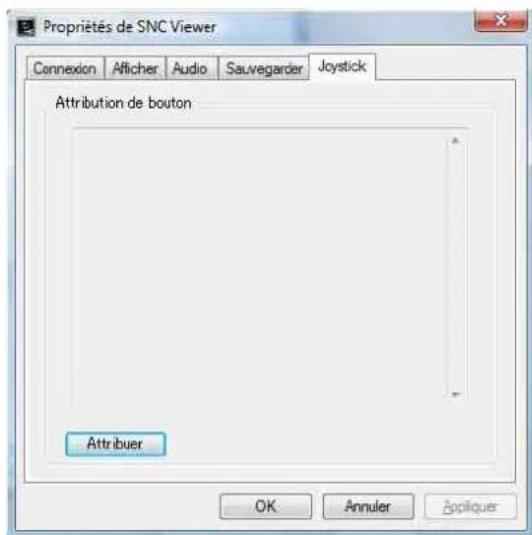

Onglet Joystick

Ici, vous pouvez attribuer les boutons du joystick.

SNC desktop viewer

Il s'agit du gadget qui affiche l' image de laamera sur la barre laterale de Windows Vista ou sur le Bureau sous Windows 7.

Installation de SNC desktop viewer

1 Cliquez sur Tetecharger. Si les politiques du contrat de licence s'affichent sur I'ecran de tetechargement de SNC desktop viewer, acceptez-les après les avoir lues attentivement, puis installez SNC desktop viewer.
2 Cliquez sur Sauvegarder. Enregistrez SncDesktopViewer.gadjet à l'emplacement spécifique.
3 Cliquez sur Ouvrir les fichiers. Executez-le dans la boite de dialogue « Tetechargement terminé »
4 Cliquez sur Exécuter.
Le message « Voulez-vous exécuter ce logiciel ? »
va s'afficher. Acceptez et exécutez le logiciel.
5 Cliquez sur Installer. Le message « Voulez-vous installer ce gadget ? » va s'afficher. Acceptez et execute le logiciel.

Utilisation de SNC desktop viewer

Une fois l'installation terminée, SNC desktop viewer apparait sur la barre laterale de Windows Vista ou sur le bureau sous Windows 7.

Adresse de laamera

Réglez l'adresse IP de laamera à afficher sur le gadget.

Taux de trame

Selectionnez le taux de trame de l'image à afficher sur le gadget.

Tailledimage

Selectionnez la taille d'image de l'imagé à afficher sur le gadget.

Pour commander PTZ

Selectionnez le mode de fonctionnement de PTZ pour l'ecran Gadget parmi les options Zoom de zone, Barre de commande PTZ et Glissement de vecteur.

Cliquez sur (Quitter) pour quitter le gadget.
Lorsque vous cliquez sur (Valider), vous voirz l'écran de paramétrage suivant.

Conseil

Le mode de fonctionnement de Solid PTZ a ete modifie pour cet apparéil.

Administration de laamera

Cette section explique la marche à suivre pour le paramétrage des fonctions de laamera par l'administrateur.

Pour plus d'informations concernant le contrôle de l'image de laamera, voir « Utilisation de laamera » à la page 12.

Cette section explique les opérations de base du menu.
Administrateur et chacune de ses options.

Remarque sur l'affichage des options de menu

Les menus de paramétrage de cet apparéil n'afficheront clairément que les options de paramétrage disponibles à ce moment. Les options estompées ne sont pas disponibles.

Seules les fonctions prises en charge s'affichent.

Opérations de base du menu Administrateur

Vous pouvez utiliser le menu Administrateur pour régler toutes les fonctions afin qu'elles soient adaptées aux besoin de l'utilisateur.

Comment paramétrer le menu Administrateur

1 Connectez-vous à la page d'accueil pour afficher le visualiser.

Pour plus d'informations, voir « Accès en tant qu'utilisé » à la page 13.

2 Cliquez sur Paramétrage dans le menu principal. La boîte de dialogue d'authentication apparait.

Saisissez le nom d'utilisateur et le mot de passage de l'administrateur.

Le nom d'utilisateur « admin » et le mot de passer « admin » ont ete specifiees en usine pour I administrateur.

Le menu Administrateur s'affiche.

Pour plus de sécurité, assurez-vous de modifier le mot de passer par défaut avant d'utiliser laamera.

3 Cliquez sur le nom de menu (exemple : Système) sur le côte gauche du menu Administrateur. Les menus cliques apparaissent.

4 Sélectionnez l'onglet désire au-dessus du menu, et réglez chacune des options de paramétrage dans l'onglet.

Exemple:Onglet «Date et heures » du menu «Système »

Voir pages 28 à 84 pour plus d'informations sur les onglets de menu et les options de paramétrage.

5Après le paramétrage, cliquez sur OK.

Les paramétres spécifiés sont actifs.

Pour abandonner les valeurs spécifiées et revenir aux paramétres précédents, cliquez sur Annuler.

Boutons communs à chacun des menus

Les boutons suivants s'affichent sur tous les menus. Les fonctions associées aux boutons sont identiques sur chacun des menus.

Cliquez sur ce bouton pour valider les paramétres.

Cliquez sur ce bouton pour abandonner les valeurs specifiées et revenir aux paramétres précédents.

Remarques générales sur les menus

• Le caractère katakana à un octet n'est pas valide pour une zone de texte, comme un nom d'utilisateur.
• Àprouvávoirchangéun paramétrage dans un menu,attendezau moins 30 secondes avant d'eteindre lacaméra.

Si vous la mettiez immédiatement hors tension, le nouveau paramétrage pourrait ne pas être correctement enregistré.
- Si les paramètres deamera sont modifiés pendant le visionnage du visualiser principal, certains paramètres ne peuvent pas été rétablis. Pour que la modification s'applique à l'ouverture du visualiser principal, cliquez sur Actualiser sur le navigateur Internet.

Configuration du menu Administrateur

Systeme

Affiche le menu Systeme. (« Configuration du système — Menu Systeme » à la page 28)

Caméra

Affiche le menu Camera pour le paramétrage de l'image. (« Paramétrage de l'image de laamera — Menu Camera » à la page 34)

Réseau

Affiche le menu Réseau pour le paramétrage de la connexion réseau. (« Configuration du réseau — Menu Réseau » à la page 45)

SSL

Affiche le menu SSL pour le permettre la communication SSL entre le périhérique client et la camera. (« Paramétrage de la fonction SSL — Menu SSL » à la page 50)

802.1X

Affiche le menu 802.1X pour la connexion de la camera au réseau configuré conformément à la norme 802.1X pour l'authentication de port. (« Utilisation de la fonction d'authentication 802.1X — Menu 802.1X » à la page 56)

Utilisateur

Affiche le menu Utilisateur pour le paramétrage du nom d'utilisateur et du mot de passer pour ouvrir une session. (« Paramétrage des utilisateurs — Menu Utilisateur » à la page 62)

Sécurité

Affiche le menu Sécurité pour spécifique un ordinateur autorisé à se connecter à laamera. (« Paramétrage de la sécurité — Menu Sécurité » à la page 63)

Position prédéfinie

Affiche le menu Position prédéfinie pour enregistrer en mémoire une position à sauvégarder. La « Fonction Suite», qui effectue une rotation des positions enregistrées, se regle aussi ici. (« Sauvegarde de la position et de l'action de laamera — Menu Position prédéfinie » à la page 64)

Courrier électronique

Affiche le menu Courrier électronique pour l'envoi d'un e-mail. (« Envoi d'une image par E-mail — Menu Courrier électronique » à la page 67)

Client FTP

Affiche le menu client FTP pour l'envoi d'un fichier image, etc., vers un serveur FTP. (« Envoi d'images à un serveur FTP — Menu Client FTP » à la page 71)

Sortie d'alarme (SNC-CH115/CH120/ CH160/CH220/CH260/DH120T/DH160/ DH220T/DH260/EB520/EM521/ZB550/ ZM551)

Affiche le menu Sortie d'alarme pour le paramétrage de la borne de sortie d'alarme de laamera. (« Paramétrage de la sortie d'alarme — Menu Sortie d'alarme (SNC-CH115/CH120/CH160/CH220/CH260/DH120T/ DH160/DH220T/DH260/EB520/EM521/ZB550/ ZM551) » à la page 74)

Déclencheur

Affiche le menu Déclencheur pour désigner l'opération à executer lorsqu'vous exécutez un déclencheur. (« Paramétrage des opérations par le visualisé — Menu Déclencheur » à la page 75)

Programme

Affiche le menu Programme pour la fonction Diurne/ Nocturne, la fonction courrier électronique (SMTP), la fonction client FTP et la fonction sortie d'alarme, etc. (« Paramétrage des tranches horaires — Menu Programme » à la page 77)

Detection d'évenement

Affiche le menu de paramétrage de toutes les fonctions de détction intégrées (« Paramétrage des options Entrée de capteur/Détction-altering camera/Détction de mouvement — Menu Détction d'évenement » à la page 77)

Visualiseur

Affiche le menu Visualiseur où vous pouvez selectionner le visualiseur que vous souhaitez utiliser et configurer les paramétres avances. (« Configuration du visualiseur — Menu Visualiseur » à la page 81)

Configuration du système — Menu Système

Lorsque you cliquez sur Systeme menu

Administrateur, le menu Systeme apparait.

Ce menu vous permet de définir les paramétres principaux du logiciel.

Le menu Système contient sept ontlets : Système, Date et heures, Superposer, Installation, Initialiser, Journal Système et Journal d'accès.

Onglet Systeme

Nom de la barre de titre

Saisissez un nom compteant jusqu'à 48 caractères à afficher sur la barre de titre. Les caractères que vous tapez dans cette zone s'affichent sur la barre de titre du navigateur Internet.

Numéro de série

Le numero de série de laamera s'affiche.

Version du logiciel

Affiche la version du logiciel de cetteamera.

Mode de commande exclusive

Autorise l'exécution d'un panoramaque, d'une inclinaison, d'un zoom et de quelques autres fonctions de laamera.

Activé : Un seul utilisateur est autorisé à commander. Paramétrez le temps de fonctionnement pour un utilisateur donné dans Temps de fonctionnement. Si un utilisateur tente d'utiliser une fonction alors qu'elle l'est par un autre utilisateur, l'autorisation est déterminée par les paramétres de Temps de fonctionnement et Numéro d'attente maximum.

Désacté: Plusieurs utilisateurs peuvent commander en même temps le panoramicque, l'inclinaison et le zoom. Lorsque plusieurs utilisateurs commandent ces fonctions en même temps, la priorité est accordée à la première opération.

Temps de fonctionnement

Spcific la durée pendant laquelle un utilisateur est autorisé à commander. La plage disponible s'etend de 10 à 600 secondes. Cela s'applique lorsque Mode de commande exclusive est regle sur Activé.

Numéro d'attente maximum

Spécifie le nombre d'utilisateurs qui peuvent attendre leur tour pour être autorisés à commander pendant l'utilisation par un utiliser. Le plage disponible pour le nombre d'utilisateurs s'étend de 0 à 5. Cela s'applique lorsque Mode de commande exclusive est régé sur Activé.

Remarques

• Pour utiliser le Mode de commande exclusive, il faut d'abord régler correctement la date et l'heure de cet apparéil et de l'ordinateur connecté.
• Pour utiliser Mode de commande exclusive, ne désactivez pas les témoins sur le navigateur Internet. S'ils sont désactivés, ce mode ne pourrait pas être utilisé.
• Lorsque vous modifiez le paramètre de Mode de commande exclusive, cliquez sur Actualiser sur le navigateur Internet pour appliquer le changement lors de l'ouverture de la page du visualiseur principal.

Mode PTZ

Selectionnez le mode de commande panoramicique/ inclinaison a l'aide des boutons de flèche à 8 directions (page 15), et le mode de commande de zoom a l'aide des boutons W / T (page 15). Selectionnez Normale ou Étape.

Normale:Lorsque you cliquez sur le bouton de la souris,la camera commence I'opération de panoramicique,d'inclinaison ou de zoom,et cette opération se poursuit tant que you maintenez enforcé le bouton de la souris.Pour arreter I'opération,liberez le bouton de la souris.

Étape : À chaque fois que vous cliquez sur le bouton de la souris, laamera se déplace (panoramaque, inclinaison ou zoom). Si vous maintainez le bouton de la souris enforcé pendant plus de 1 seconde, laamera passée temporairement en mode Normale. Lorsque vous relâchéze le bouton de la souris, l'opération effectue par laamera s'arrête et le mode Étape est rétabli.

Lorsque vous sélectionné Étape, les options Niveau de panoramicique/inclinaison et Niveau de zoom sont sélectionnables.

Niveau de panoramaique/inclinaison: Sélectionnez un niveau de transition de laamera de 1 à 10 en cliquant sur les boutons de flèche à 8 directions pour le panoramaique/l'inclinaison. La sélection de 10 permet le niveau de transition maximal.

Niveau de zoom : Sélectionnez un niveau de transition de laamera de 1 à 10 en cliquant sur W / T pour le zoom. La sélection de 10 permet le niveau de transition maximal.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Date et heures

Date et heures actuelles

Affiche la date et I'heure de cet apparéil.

Remarque

Avant la première utilisation, vérifie la date et l'heure de laamera et reglez-les si nécessaire.

Horloge PC

Affiche la date et l'heure de votre ordinateur.

Format de date et heures

Selectionnez le format de la date et de l'heure à afficher dans le visualiser principal sur la liste déroulante.

Vous pouvez selectionner le format entre aaaa-mm-jh hh:mm:ss (annnee-mois-jour heures:minutes:seconds), mm-jj-aaaa hh:mm:ss (mois-jour-anneche heure:minutes:seconds) et jj-mm-aaaa hh:mm:ss jour-mois-annnee heure:minutes:seconds).

Ajuster

Selectionnez la façon de spécifique la date et l'heure.

Conserver le paramètre actuel : Sélectionnez cette option si vous n'avez pas besoin de spécifique la date et l'heure.

Synchroniser avec l'ordinateur : Sélectionnéz cette option si vous désirez synchroniser la date et l'heure de laamera avec celles de l'ordinateur.

Paramétrage manuel : Sélectionnez cette option si vous désirez régler manuellement la date et l'heure de laamera. Sélectionnez l'année, le mois, le jour, l'houre, les minutes et les secondes dans les listes déroulantes respectives.

Synchroniser avec NTP: Sélectionnéz cette option si vous désirez synchroniser la date et l'heure de laamera avec celles du serveur d'horloge appeléserveur NTP (Network Time Protocol).Réglez le serveur NTP lorsque Synchroniser avec NTP est sélectionné.

Utiliser l'adresse de serveur NTP suivante :

Synchronisez avec I'adresse du serveur NTP selectionnee.

Serveur NTP 1: Saisissez le premier choix pour l'adresse du serveur NTP.

Serveur NTP 2: Saisissez le deuxième choix pour l'adresse du serveur NTP.

Serveur NTP 3 : Saisissez le troisième besoin pour l'adresse du serveur NTP.

Serveur DHCP : Sélectionnéz le serveur DHCP lorsqu vous avez besoin d'informations sur le serveur NTP à partir du serveur DHCP.

Multidiffusion : Sélectionnez Multidiffusion lorsque vous recherchez un serveur NTP avec Multidiffusion.

Fuseau hora

Spcificiez le décalage horsire de la zone du lieu d'installation de laamera par rapport au temps universel (GMT).

Selectionnez dans la liste déroulante le fuseau horsaire correspondant à celui où laamera est installée.

Pour le Japon, selectionnez « Osaka, Sapporo, Tokyo (GMT+9:00) »

Ajuste automatiquement l'horloge lors des changements d'heure d'etre

Si vous sélectionné cette option, l'horloge est automatiquement régée à l'heure d'été du fuseau horsaire sélectionné.

Remarque

Si le fuseau horsaire sélectionné dans Fuseau horsaire est différent de celui spécifique sur l'ordinateur, l'houre est ajustée en tenant compte de la différence de fuseau puis réglée sur laamera.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Superposer

Choisissez de superposer sur une image l'identifant deamera, la date/l'heure et d'autres informations ou de le(s) masquer. Une image fixe peut également être superposée.

Vous pouvezCHOISIR de superposer sur I'Image 1 et I'Image 2 ou non, de regler la taille de police et de configurer chaque option affichee.

Remarque

Le paramètre Superposer pour l'Image 1 est appliqué à l'Image 2 dans les conditions suivantes. Les informations sur le coderc ne s'affichent pas.

• La taille d'image de l'Image 1 et de l'Image 2 est identique et supérieure à 640 × 480 .
• Lorsque Détourage est régèle sur Activé dans le menu Caméra, la taille verticale ou laterale de l'image détourée est supérieure à 640 × 480 .

Date et heures

Réglez le format de la date/l'heure et le séparateur. Ces paramètres s'appliquent à l'Image 1 et à l'Image 2.

Identifiant de camera

Selectionnez le type d'information affiché comme Identifient deamera.

Réglez la Chaine de texte à afficher.

Logo : selectionnez le fichier d'image que vous souhaitez utiliser comme Logo à l'aide du bouton

Parcourir..., puis cliquez sur Tetecharger pour tetecharger le fichier.

Format de fisier d'image pris en charge: format gif89a (l'animation GIF et le format GIF transparent ne sont pas pris en charge).

Taille image maximum: 640 × 120

Nombre de pixels à l'horizontal : nombre pair

Taille de fichier maximale : environ 50 Ko

Remarques

• Le Texte et le Logo ne peuvent pas etre utilisés en meme temps.

• L'Identifient deamera s'applique à l'Image 1 et à l'Image 2.

• Si la taille d'image du logo est supérieure à celle de l'image, il est impossible de l'afficher.


Vous pouvezCHOISIR de superposer sur I'Image 1 et l'Image 2 ou non, de regler la taille de police et de configurer chaque option a laquelle la position d'affichage est attribuée.

Superposer

Activé/Désactivé: durant l'utilisation de la fonction Superposer, Sélectionnez Activé.

Taille de police : selectionnez la taille de police.

Format de superposition

Sécífiez les éléments à superposer en fonction de la position d'affichage. Des caractères et des symboles anglais à un octet s'affichent. Les options disponibles sont les suivantes :

• Désacté: à scélectionner pour ne rien superposer.
• Texte : à scélectionner pour afficher la chaîne de votrechoix. Vous pouvez saisir des caractères dans l'espace libre à droite.
• Date et heures : à selectionner pour afficher la date et l'heure.
• Identifiant deamera : à seLECTIONner pour afficher l'identifiant deamera.
• Codec : à sélectionner pour afficher le début binaire et le taux de trame.
• Rapport de zoom : à scélectionner pour afficher le rapport de zoom.
• Orientation de laamera : à selectionner pour afficher le nom d'une position prédéfinie.
• Événement : à sélectionner pour afficher le journal des événements.

Remarques

• Il est impossible de régler les options en même temps, à l'exception de Désacté et Texte.
• Selon la longueur de la chaîne que vous saississez dans Texte, l'affichage de la chaîne peut croiser l'autre élément. Le cas échéant, modifiez la position d'affichage ou la chaîne.
• Lorsque Image 2 est activé et Sortie video régèle sur Activé, le contenu régèle pour être reproduit par la Sortie video s'affiche. (SNC-ZB550/ZM550/ZM551)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Installation

Yououpouzeeffectuerlesparametresliésa1installation.

Example d'affichage : SNC-CH220

Taille image maximum

SNC-EB520/EM520/EM521

La taille maximale de l'image est 800× 600 Ce paramétrage maximal ne peut être modifié.

SNC-CH115/CH120/CH160/DH120/ DH120T/ZB550/ZM550/ZM551

1280 × 720: L image aura le format 16:9, et il est possible de specifier une taille d'image allant jusqu'à 1280 × 720 pour le codec video.

1280 × 1024: L' image aura le format 5:4, et il est possible de specifier une taille d'image allant jusqu'à 1280 × 1024 pour le code video.

SNC-CH220/CH260/DH220/DH220T/ DH260

1920 × 1080 : L'image aura le format 16:9, et il est possible de specifier une taille d'image allant jusqu'à 1920 × 1080 pour le codec video.

1920 × 1440 : L'image aura le format 4:3, et il est possible de specifier une taille d'image allant jusqu'à 1920 × 1440 pour le codec video.

Remarques

• Laamera redémarre lorsquela Taille image maximum est modifiée. Deux minutes environ sont nécessaires.

• Les paramètres suivants sont modifiés lorsque la Taille image maximum est modifiée.

• Menu Caméra - Onglet masquage de confidentialité: rétablit le paramétrage d'usine.

• Menu Camera - Onglet Codec video: rétablit le paramétrage d'usine sauf:
  SNC-CH115/CH120/CH160/DH120/DH120T
  ZB550/ZM550/ZM551

• Taille d'image de l'Image 1: 1280 × 720 lorsqu'elle est reglee sur 1280 × 720 ; 1280 × 1024 lorsqu'elle est reglee sur 1280 × 1024 .
  Taux de trame de l'image 1:30 fps ou 25 fps* lorsqu'elle reglee sur 1280× 720 ,ou 20 fps lorsqu'elle est reglee sur 1280× 1024

SNC-CH220/CH260/DH220/DH220T/DH260

• Taille d'image de l'image 1: 1920 × 1080 (lorsqu'elle est reglee sur 1920 × 1080 ) ou 1920 × 1440 (lorsqu'elle est reglee sur 1920 × 1440 ).

Taux de trame de 1:30 fps ou 25 fps* (lorsqu'elle est reglee sur 1920× 1080 ,ou 20 fps (lorsqu'elle est reglee sur 1920× 1440

• Selon le mode de fonctionnement de laamera.
• Menu Position prédéfinie : rétablit les paramètres d'usine.
• Menu Tampon d'alarme: rétablit le paramétrage d'usine.
• Menu Detection d'évenement-Onglet Détction de mouvement: rétablit le paramétrage d'usine sauf: SNC-CH115/CH120/CH160/DH120/DH120T/ZB550/ZM550/ZM551

Taille de détction maximum de la détction de mouvement : largeur de 1280 et hauteur de 720 lorsqu'elle est reglee sur 1280× 720 ; largeur de 1280 et hauteur de 1024 lorsqu'elle est reglee sur 1280× 1024

SNC-CH220/CH260/DH220/DH220T/DH260

Taille de détention maximum de la détention de mouvement : largeur de 1920, hauteur de 1080 (lorsqu'elle est reglee sur 1920× 1080 ), ou 1920 et 1440 (lorsqu'elle est reglee sur 1920× 1440 ).

• Une fois que la taille d'image maximale a été changée, l' image de panorama entier n'est plus affichée à la taille d'image optimale. Pour revenir à la taille d' image optimale, capturez à nouveau l' image entière dans l'onglet Initialiseer - Capturer l' image entière.

Mode de fonctionnement de laamera (SNC-CH115/CH120/CH160/CH220/ CH260/DH120/DH120T/DH160/DH220/ DH220T/DH260/ZB550/ZM550/ZM551)

Vous pouvez selectionner le mode de fonctionnement de laamera. Selectionnez 25 fps ou 30 fps.

Le réglage du mode de fonctionnement de laamera est lié au taux de trame sélection dans l'onglet Codec video.

Lorsque le mode de fonctionnement de laamera est modifie, le message « Ce système va redémarrer. Étes-vous sur ? » s'affiche.

Cliquez sur OK pour redemarrer laamera et terminer les réglages.

Sortie moniteur (SNC-CH115/CH120/ CH160/CH220/CH260/DH120/DH120T/ DH160/DH220/DH220T/DH260/EB520/ EM520/EM521)

Vous pouvez configurer le paramétrage de sortie pour le terminal de sortie du moniteur de cet apparéil.

Selectionnez Activé pour activer la sortie d'un signal NTSC ou PAL.

Remarques

• Sortie monitreur est utilisé lors de l'installation de cet apparéil afin d'ajuster l'angle de vue, etc. Veillez à

regler Désaïve et à débrancher le cable AV lorsque vous n'utilise pas cette fonction.

• Sachez que les performances du système risquent d'être influencées si Sortie moniteur est régle sur Activé.
• Le format du signal de sortie est déterminé en fonction du paramétrage du commutateur NTSC/PAL de laamera.
• La fonction Détction de mouvement n'est pas disponible quand Sortie moniteur est reglé sur Activé.

Sortie video (SNC-ZB550/ZM550/ZM551)

Lorsque le commutateur de connexion réseau est reglé sur LAN, vous pouvez configurer le paramètre de sortie de la borne de sortie monitér de cet apparéil.

Selectionnez Active pour reproductive un signal NTSC ou PAL.

Remarques

• Le format du signal video est déterminé par le paramétrage du « NTSC/PAL Change Switch » de laamera.
• Lorsque Sortie video est regle sur Active, la fonction Detection de mouvement n'est pas disponible.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Initialiser

Example d'affichage : SNC-CH120

Redemarrer

Utilisé lors du redémarrage de laamera.

Cliquez sur Reboot et le message « Ce système va redémarrer. Étes-vous sur ? » apparait. Cliquez sur OK

pour redémarrer laamera. Deux minutes environ sont nécessaires pour le redémarrage.

Valeur d'usine

Réinitialise laamera aux réglages d'usine.

Retenir les paramètres réseau actuels

Si cet élément est coché, seuls les paramètres réseau en cours seront retenus après la réinitialisation.

Cliquez sur Factory default et le message « Les données de configuration seront initiaisées. Étes-vous sur ? » apparait.

Lorsque vous cliquez sur OK, le témoin de réseau se met à clignoter sur laamera. Àpres la restauration des réglages par défaut, laamera redémarre automatiquement. Ne mettez pas laamera hors tension tant qu'elle n'a pas redémarre.

Conseil

Il est aussi possible de réinitialiser les paramètres d'usine enuttant laamera sous tension tout en appuyant sur son bouton de réinitialisation. Pour plus d'informations, voir le Manuel d'installation fourni.

Sauvegarde les données de paramétrage

Permet de sauvégarder les données de paramétrage de laamera dans un fjichier.

Cliquez sur Save et suivez les instructions s'affichant dans le navigateur Internet pour spécifique le dossier et sauvegarder les données de paramétrage de laamera. Le nom de fichier prédéfini en usine est « snc-ch120.cfg » pour la SNC-CH120.

Rétablir le paramètre

Permet de charger les données de paramétrage de laamera ayant été sauvegardées.

Cliquez sur Parcourir... et selectionnez le fichier dans lequel les données de paramétrage ont été sauvégardées. Cliquez sur OK. Laamera est alors réglée en fonction des données charges, puis redémarre.

Restaurez la position prédéfinie et les paramètres du masquage de confidentialité

Si vous scélectionnez cette option, les données de paramétrage enregistrées sur laamera, les données de position prédéfinie et les données de masquage de confidentialité sont chargeés.

Remarques

• Lorsque Restaurez la position prédéfinie et les paramètres du masquage de confidentialité est sélectionné, le chargement des données de paramétrage peut prendre beaucoup de temps.

• Les éléments suivants ne peuvent pas etre stockes ou restaurés en utilisant Sauvegarder les données de paramétrage ou Retablir le paramètre.

• une page d'accueil créé à l'aide de la Page d'accueil personalisée de la Boîte d'outils SNC

• un certificat client et un certificat CA à utiliser dans la fonction d'authentication 802.1X
  -logoheder
  -logosuperposé
• certificat à utiliser dans la fonction SSL

Supprimer la page d'accueil personnalisé

Cliquez sur Delete pour supprimer les pages d'accueil enregistrées dans la mémoire Flash de laamera avec la Page d'accueil personalisée de la Boîte d'outils SNC.

Capturer l'image entière

Lorsque vous cliquez sur Capture, une image panoramicique couvrant la plage de prise de vue entière est prise et enregistrée dans laamera.

L'image panoramicque est capturée independament du format de l'image et des paramétres de détourage.

Remarque

L'image du visualiser principal risque d'être interompe ou des fichiers image et/ou audio risquent de ne pas etre crees correctement lors de la capture d'image.

Supprimer I'image

Vous pouvez appuyer sur Delete pour effacer l'image panoramaique enregistrée dans laamera.

Suppression de vignette

Cliquez sur Delete pour supprimer les vignettes régles dans le menu Paramétrage du prépréglage.

Supprimer le logo header

Cliquez sur Delete pour supprimer le logo header régle dans le menu Visualiscur.

Suppression du logo superposé

Cliquez sur Delete pour supprimer le logo superposé régèle dans Identifiant deamera, dans l'onglet Superposer du menu Système, depuis laamera. Pour désir d'afficher ou de masquer le logo superposé, vous doivent configurer le paramétrage dans l'onglet Superposer.

Onglet Journal Systeme

Les données d'activité logicielle de laamera sont enregistrées dans ce journal. Il comprend des données utiles lorsqu'un problème survient. Cliquez sur Recharger pour recharger les dernières données.

Onglet Journal d'accès

Ce journal affiche l'histoire des accès à laamera. Cliquez sur Recharger pour recharger les dernières données.

Paramétrage de l'image de laamera

- Menu Caméra

Lorsque you cliquez sur Camera : menu

Administrateur, le menu Camera apparait.

Ce menu vous permet de paramétre les fonctions de laamera.

Le Menu Camera se compose des ontlets suivants.

SNC-CH115/CH120/CH220/EB520/ZB550:
Éléments commun, Mise au point, Image, Masquage de confidentialité, Diurne/Nocturne, Codec video, et Diffusion continue.

SNC-CH160/CH260/DH120/DH120T/DH160/ DH220/DH220T/DH260/EM520/EM521/ZM550/ ZM551: Éléments communs, Mise au point/ Zoom, Image, Masquage de confidentialité, Diurne/Nocturne, Codec video, et Diffusion continue.

Onglet Éléments communs

Couleur

C

lour

Monochrome

Couleur

Selectionnez Couleur ou Monochrome pour l'image.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Mise au point — Réglage de la Mise au point (SNC-CH115/ CH120/CH220/EB520/ZB550)

Réglez la mise au point en déplaçant la position de la mise au point mécanique de l'imageur.

Écran d'aperçu

Prévisalisez l'image et réglez la mise au point.

La position de la mise au point de l'image en cours est superposée lors du réglage de la mise au point.

Pour plus de détails sur chaque bouton, reportez-vous à la Barre de commande de Plug-in free viewer (page 18).

Remarque

Si vous cliquez sur les boutons de cet onglet afin de régler facilement la mise au point, les paramètres suivants sont temporairement modifiés :

• Masquage de confidentialité et Détourage sont désactivés.
  -La position de la mise au point de l'image en cours est superposée.
  -L'alarmedeDetection demouvement est désactivée.

Réglage de la mise au point

Cliquez sur le bouton Start sous Easy Focus pour régler la mise au point sur la position optimale.

Remarques

• La position de mise au point convenant le dernier risque de ne pas etre disponible selon les conditions de l'imagerie.
  Dans ce cas-là, cliquez sur les boutons -20, -5, -1, +1 , +5 ou +20 pour régler la mise au point.
• Lorsque SolidPTZ est regle sur Active, il se peut que Easy Focus ne fonctionne pas correctement. Dans ce cas, reglez SolidPTZ sur Désactivé.

Remise à zéro de la mise au point

Cliquez sur le bouton Reset pour rétablit la position par défaut de la mise au point mécanique.

Onglet Mise au point/Zoom — Réglage de la mise au point/du zoom (SNC-CH160/CH260/DH120/ DH120T/DH160/DH220/DH220T/ DH260/EM520/EM521/ZM550/ ZM551)

Réglez la mise au point et la position du zoom en regardant l'image.

Écran d'aperçu

Annéchez un aperçu de l'image et reglez la mise au point/ le zoom.

La position de la mise au point de l'image/du zoom en cours est superposée lors du réglage de la mise au point/ du zoom.

Pour plus de détails sur chaque bouton, reportez-vous à la Barre de commande de Plug-in free viewer (page 18).

Remarque

Si vous cliquez sur les boutons de cet onglet afin de régler facilement la mise au point/le zoom, les paramètres suivants sont temporairement modifiés :

• Masquage de confidentialité et Détourage sont désactivés.
  -La position de mise au point de l'image/du zoom est superposée.
  -L aIarmede Detection demouvement est
  désactive.

Réglage du zoom

Cliquez sur les boutons -500, -100, -10, +10, +100 ou +500 pour régler la position du zoom.

Remarque

La mise au point change légèrement après le réglage; réglez-la.

Réglage de la mise au point

Cliquez sur le bouton Start sous Easy Focus pour régler la mise au point sur la position optimale.

Remarques

• La mise au point convenant le最好的 risque de ne pas etre disponible selon les conditions de l'imagerie. Dans ce cas-la, cliquez sur les boutons -20, -5, -1, +1, +5 ou +20 pour regler la mise au point.
• Lorsque SolidPTZ est regle sur Active, il se peut que Easy Focus ne fonctionne pas correctement. Dans ce cas, reglez SolidPTZ sur Désactivé.

Onglet Image

Cet onglet vous permet de specifier les conditions de couleur, l'exposition, etc. de laamera.

Écran d'aperçu

Prévisualisez l'image et réglez le paramétrage de l'image.

Pour plus de détails sur chaque bouton, reportez-vous à la Barre de commande de Plug-in free viewer (page 18).

Exposition

Réglez les paramètres de l'exposition.

Compensation de rétroéclairage

Selectionnez Active pour activer la fonction Compensation de retroeclairage.

Remarque

Lorsque la fonction Compensation de rétroéclairage est réglée sur Active, cela peut engendrer une oscillation horizontale. Le cas échéant, selectionnéz Désactivé.

Compensation d'exposition

Selectionnez la valeur de compensation d'exposition dans la zone de liste afin de régler la luminosité de la cible pour le paramétrage d'exposition automatique. Une valeur plus grande éclaircit l'image, tandis qu'une valeur plus petite l'assombrit. Les valeurs disponibles sont les suivantes :

$$ \begin{array}{l} + 2. 0, + 1. 6, + 1. 3, + 1. 0, + 0. 6, + 0. 3, 0, - 0. 3, - 0. 6, - 1. 0, \ - 1. 3, - 1. 6, - 2. 0 (\mathrm {E V}) \end{array} $$

AGC

Selectionnez la valeur de gain maximal du paramétrage d'exposition automatique, comme suit :

$$ 4 2, 3 6, 3 0, 2 4, 1 8, 1 2, 6, \text {D e s a c t i v e} (\mathrm {d b}) $$

Si vous scélectionnez Désacté, le paramétrage d'exposition automatique par commande de gain n'est pas réalisé.

Vitesse d'obturation

• La vitesse d'obturation à commande automatique règle automatiquement l'exposition.
• Sélectionné les vitesses d'obturation minimum et maximum dans la zone de liste. Les valeurs de vitesses d'obturation disponibles sont les suivantes :

$$ \begin{array}{l} 1, 1 / 2, 1 / 4, 1 / 8, 1 / 1 5, 1 / 3 0, 1 / 5 0, 1 / 6 0, 1 / 1 0 0, 1 / 2 5 0, \ 1 / 5 0 0, 1 / 1 0 0 0, 1 / 2 0 0 0, 1 / 4 0 0 0, 1 / 1 0 0 0 0 (\mathrm {s}) \end{array} $$

• Si vous reglez les mêmes valeurs pour les vitesses d'obturation minimum et maximum, la vitesse ne sera pas modifiée.

Balance des blancs

Selectionnez le mode Balance des blancs.

ATW: Éliminer les influences provoquées par l'illumination environnementale ou les lumières règle automatiquement la balance des blancs afin de réproduire la couleur d'origine des sujets (environ 2000 K à 10000 K).

ATW-PRO: Ajuste automatiquement la couleur pour qu'elle soit la plus fidèle possible à l'image que vous observez (environ 3000 K à 5800 K).

Lampe fluorescente : Règle la balance des blancs pour s'adapter à la photographie sous un éclairage fluorescent à trois bandes avec une couleur blancneutre.

Lampe au mercure: Règle la balance des blancs pour s'adapter à la photographie sous une lampe au mercure.

Lampe à vapeur de sodium : Règle la balance des blancs pour s'adapter à la photographie sous une lampe à vapeur de sodium à haute pression.

Lampe métal halide: Regle la balance des blancs pour s'adapter à la photographie sous une lampe aux halogenures métalliques.
DEL blanche: Règle la balance des blancs pour s'adapter à la photographie sous la lumière de DEL blanches.
Balance des blancs instantanée: Le bouton Déclencheur instantané est activé. Cliquez sur ce bouton pour régler la balance des blancs instantanément.
Manuel : Lorsque cette option est selectionnée, Gain R et Gain B sont actifs. Les valeurs de gain disponibles s'etendent sur une plage de 0 à 4095.

NR

La fonction NR peut réduire le bruit de l'image.

Selectionnez Desactive pour desactiver cette fonction.

Paramétrage du gamma

Réglez la courbe de gamma de laamera. Selon le sujet ou les conditions d'enregistrement, les paramétres suivants seront disponibles :

Normal: ce paramètre convient à de nombreuses scènes.

Scène 1: ce paramètre convient pour filmer dans des environnements sombres sans perdre aucun détaill des environnements lumineux lorsque le sujet subit un contraste important, comme la lumière du soleil et l'ombre.

Scène 2: cc paramètre convient pour obtenir un effet plus fort que pour la Scène 1.

Scène 3: ce paramètre convient pour filmer dans des environnements sombres sans perdre en luminosité lorsque le sujet subit un contraste importante, comme la lumière du soleil et l'ombre.

Scène 4: ce paramètre n'execute pas la correction gamma. Il est adapté au traitement de l'image que vous filmez.

Scène 5: ce paramètre convient pour éviter la surexposition des sujets lumineux.

Scène 6: ce paramètre convient pour utiliser un système d'affichage avec une caractéristique gamma de 1,8.

Luminosite

Selectionnez l'un des 11 niveaux de luminosité de -5 à +5. La sélection de +5 donne une luminosité d'image maximale.

Saturation

Selectionnez l'un des 7 niveaux de saturation de -3à +3

La selection de +3 donne une saturation d'image maximale.

Netteté

Selectionnez l'un des 7 niveaux de nettete de -3à +3 .La selection de +3 donne une nettete d'imagemaximale.

Contraste

Selectionnez l'un des 7 niveaux de contraste de -3 à +3.

La selection de +3 donne un contraste d'image maximal.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Masquage de confidentialité

Utiliser le masquage de confidentialité vous permet de dissimuler des images en masquant des parties spécifiées des images lors de la diffusion continue.

Écran d'aperçu

Cet écran sert à surveiller des images et à configurer le masquage de confidentialité.

Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 18).

Position

Permet de supprimer les masques de confidentialité, un à un ou tous en même temps.

Après avoir terminé la configuration, enregistrez enclinquant sur OK.

Clear: Cliquez sur ce bouton pour supprimer le masque de confidentialité placé.

All clear: Cliquez sur ce bouton pour supprimer tous les masques de confidentialité.

Couleur

Spectoriez la couleur des masques de confidentialité. Ce paramétrage est commun à chaque masque de confidentialité.

Les couleurs utilisées sont les suivantes :

Noir, Gris1, Gris2, Gris3, Gris4, Gris5, Gris6, Blanc, Rouge, Vert, Blcu, Cyan, Jaunc, Magenta

Placement d'un masque de confidentialité

Suivez la procEDURE suivante pour placer un masque de confidentialité à la position de votre choix :

1 Orientez laamera vers la position dans laquelle vous poulez placer un masque de confidentialité à l'aide du bouton de commande de l'écran d'aperçu.
2 Spécifiez la zone du masque de confidentialité en faisant glisser la souris sur l'écran d'aperçu.
3 Sélectionné le numéro à enregistrer dans la liste déroulante Position.
4 Sélectionnez la couleur du masque dans la liste déroulante Couleur.

Remarque

La couleur est commune à tous les masques de confidentialité. La première couleur sélectionnée est automatiquement appliquée.

5 Cliquez sur OK.

Le masque apparait sur I'ecran d'aperqu.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Diurne/Nocturne

Utilisez cet onglet pour paramétre la fonction diurne/ nocturne de laamera.

Exemple d'affichage : SNC-CH160

Écran d'aperçu

Cet écran sert à surveiller des images et à configurer les paramétres du mode diurne/nocturne.

Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 18).

Mode Diurne/Nocturne

Selectionnez le mode diurne/nocturne parmi les quatre modes disponibles.

Automatique: Laamera fonctionne normalement en mode diurne et passes automatiquement en mode nocturne dans les endroits sombres.

Seuil: Reglez la luminosite sur Élevé ou Bas lorsque vous basculesz en mode nocturne.

Temps de retenue: Reglez la durée de réaction des changements de luminosité de 2 sec. à 30 sec.

Manuel: Permet de commuter le mode diurne/nocturne manuellement. Lorsque vous selectionnez Manuel, Activé et Désactivé sont actifs. Si vous selectionnez Activé, laamera fonctionne en mode nocturne. Si vous selectionnez Désactivé, laamera fonctionne en mode diurne.

Minuterie: Normalement, laamera fonctionne en mode diurne. Elle passe en mode nocturne à l'heure que vous avez spécifiée dans le menu Programme. Cliquez sur Schedule pour afficher le menu de paramétrage de la période de validité.

(«Paramétrage des tranchesHoraires—MenuProgramme» à la page 77)

Entrée de capteur:Commande le mode diurnec/ nocturne en le synchronisant avec l'entrée de capteur. Lorsqu'une entrée de capteur est détectee, la camera fonctionne en mode nocturne. Le champ d'etat indique I'etat de I'entrée de capteur.

Remarques

• Lorsque le mode Diurne/Nocturne est regle sur Auto, le mode Nocturne n'est automatiquement selectionné que lorsque AGC est regle sur 24 db ou plus.
• Si de la lumière à haute énergie est dirigée sur la camera alors que celle-ci est en mode Nocturne, cela peut engendrer une oscillation horizontale dans la camera. Dans ces cas-la, commutez les paramétres en fonction de l'éclairage à l'aide du mode Capteur ou basculez entre les modes Diurne et Nocturne à l'aide du mode Manuel.

Easy Focus

Lorsque Synchronisation Diurne/Nocturne est selectionné, Easy Focus est activé suite à la permutation sur le mode Diurne/Nocturne, et la mise au point est automatiquement réajustée.

Pour plus d'informations sur Easy Focus, reportez-vous à l' « Onglet Mise au point — Réglage de la Mise au point (SNC-CH115/CH120/CH220/EB520/ZB550) » (page 34) et à l' « Onglet Mise au point/Zoom — Réglage de la mise au point/du zoom (SNC-CH160/ CH260/DH120/DH120T/DH160/DH220/DH220T/ DH260/EM520/EM521/ZM550/ZM551) » (page 35).

Remarques

• Lorsque Easy Focus est en cours d'utilisation, il se peut qu'il soit impossible d'obtenir une mise au point satisfaisante.
  Lorsque Easy Focus est en cours d'utilisation, l'alarme de la détction de mouvement est désactivée.
• Lorsque vous utilisez le lien Diurne/Nocturne, confirmez la condition de mise au point dans les modes Diurne et Nocturne.

IR Illuminator (SNC-CH160/CH260/DH160/ DH260)

Synchronisation Diurne/Nocturne : l'le IR

Illuminator sera activé suite à la permutation sur le mode Diurne/Nocturne, s'il est coché.

Désacté: l'le IR Illuminator sera toujours désacté.

Force maximale : de faible à élevé, la force maximale de l'le IR Illuminator est graduée du niveau 1 au niveau 6.

Contrôle des images délavées (SNC-CH160/CH260/DH160/DH260)

Réglage permettant d'éviter les images délavées par le IR Illuminator en mode nocturne.

Cette fonction est activée uniquement lorsque le lien IR Illuminator Synchronisation Diurne/Nocturne est selectionné.

Selectionnez Activé pour éviter toujours le délavage des images.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Codec video

Utilisez cet onglet pour regler les options du codec video.

Example d'affichage : SNC-CH120

Remarque

Lorsque you changez le parametre du Codec video, les images de la Sortie moniteur ou de la Sortie video peuventvenir momentanement flues.

Boite aux lettres (SNC-CH115/CH120/ CH160/DH120/DH120T/DH160/ZB550/ ZM550/ZM551)

Si vous utilisez la fonction Boite aux lettres, selectionnez Activé.

Remarques

• Cette fonction n'est pas disponible si la fonction SolidPTZ ou Detourage est reglee sur Active.
• La fonction Détction de mouvement n'est pas disponible si la fonction Boîte aux lettres est régée sur Activé.
• Cette fonction n'est pas prise en charge par SNC-EB520/EM520/EM521.

Detourage (SNC-CH115/CH120/CH160/CH220/ CH260/DH120/DH120T/DH160/DH220/DH220T/ DH260/ZB550/ZM550/ZM551)

Vous pouvez detourer une partie de l'image et afficher l'image detourée sur l'ordinateur. Le detourage réduit la taille des données à transmettre et la charge imposée au réseau, et un taux de trame supérieur est atteint. Sélectionnez Activé pour detourer l'image, ou Désactivé.

Remarques

• Cette fonction n'est pas disponible si la fonction Boîte aux lettres ou SolidPTZ est réglée sur Active.
• Si cette fonction est désactivée, le menu Détention de mouvement n'est pas disponible.
• L' image de Video 2 est détourée suivant le même paramètre que Video 1.
• Cette fonction n'est pas prise en charge par SNC-EB520/EM520/EM521.
• Lors du détourage des images de la Sortie moniteur ou de la Sortie video, le rapport de format des images restituees et celui des images detoureees sont différents.

Pour detourer une image

1 Placez le paramètre Détourage sur Activé et cliquez sur le bouton Area setting. La fenêtre de paramétrage de zone apparait.
2 Paramétrage de la partie à recadrer Maintenez le bouton gauche de la souris enforcé sur l'image fixe et faites glisser le curseur en diagonale. La zone située dans un cadre rouge correspond à la partie à recadrer.
3 Cliquez sur OK au bas de la fenetre. L'imagedétourée apparait dans le visualiseur principal.

4 Pour fermer l'image, cliquez sur en haut et a droite.

Image 1 et Image 2

Remarque

Lorsque Sortie video de l'onglet Installation est regle sur Active, Image 2 ne peut pas etre utilise (SNC-ZB550/ZM550/ZM551).

SolidPTZ

Selectionnez Activ pour activer SolidPTZ.

Remarque

• Cette fonction n'est pas disponible si la fonction Boite aux lettres ou Detourage est reglee sur Active (SNC-CH115/CH120/CH160/CH220/CH260/DH120/ DH120T/DH160/DH220/DH220T/DH260).
• Cette fonction n'est pas disponible si Boîte aux lettres, Détourage ou Sortie video de l'onglet Installation sont régles sur Active (SNC-ZB550/ZM550/ZM551).
• Cette fonction n'est pas disponible lorsque la taille d'image maximale est 1920 × 1080 sous l'onglet Installation du menu Systeme (SNC-CH220/CH260/DH220/DH220T/DH260).
• Si cette fonction est désactivée, le menu Détention de mouvement n'est pas disponible.
• Si SolidPTZ d'Image 1 est régle sur Activé, SolidPTZ d'Image 2 peut être régle sur Activé.
• Lorsque SolidPTZ est regle sur Active, il se peut que Easy Focus ne fonctionne pas correctement. Dans ce cas, reglez SolidPTZ sur Désactivé.

Priorite SolidPTZ (SNC-CH220/CH260/DH220/ DH220T/DH260)

Si SolidPTZ est regle sur Active, selectionnez
Résolution ou Taux de trame. Ce paramètre s'applique à l'Image 1 et à l'Image 2.
Si vous utilisez la fonction SolidPTZ, selectionnez
Résolution pour effectuer un zoom net sur l'image, ou bien Taux de trame pour filmer des sujets très rapides.

Codec

Selectionnez, JPEG, MPEG4, H.264 ou DÉSACTIVÉ.
Notez qu'Image 1 ne peut pas être régle sur Désactivé.

Remarques

• La taille des images et le taux de trame disponibles pour l'Image 2 risquent d'être limités selon le paramétrage du type de codec, la taille des images et/ou le taux de trame de l'Image 1.
• La fonction Détction de mouvement n'est pas disponible quand Image 2 n'est pas reglé sur Désactivé.

Tailledimage

Vou puez selectionner la taille des images envoyees par laamera.

La taille disponible des images dépend du paramétrage de la taille d'image maximale. Pour plus de détails sur la sélection de la taille d'image maximale, reportez-vous à l' « Onglet Installation » dans le « Menu Systeme » à la page 31.

Lorsque vous reglez une taille d'image différente pour l'Image 1 et l'Image 2, les combinaisons disponibles sont les suivantes :

: Reglage possible × Reglage impossible
:Réglage possible si la résolution est la même que celle de l'image1

SNC-EB520/EM520/EM521

(II n'est pas possible de selectionner l'image en taille maximale.)

SNC-CH115/CH120/CH160/DH120/DH120T/ DH160/ZB550/ZM550/ZM551

Taille image maximum [1280× 720]

	Image 1 Image	2
1280 ×1024 ××
1280 ×960 ××
1280 ×800 ××
1280 ×720 ○	△
1024 ×768 ××
1024 ×576 ○	△
800 ×600 ○	△
800 ×480 ○	△
768 ×576 ○	△
720 ×576 ○	△
704 ×576 ○	△
720 ×480 ○	△
640 ×480 ○	○
640 ×368 ○	○
384 ×288 ○	○
320 ×240 ○	○
320 ×192 ○	○

Taille image maximum [1280 × 1024]

	Image 1 Image	2
\( 1280 \times 1024 \bigcirc \)	\( \Delta \)
\( 1280 \times 960 \bigcirc \)	\( \Delta \)
\( 1280 \times 800 \bigcirc \)	\( \Delta \)
\( 1280 \times 720 \bigcirc \)	\( \Delta \)
\( 1024 \times 768 \bigcirc \)	\( \Delta \)
\( 1024 \times 576 \bigcirc \)	\( \Delta \)
\( 800 \times 600 \bigcirc \)	\( \Delta \)
\( 800 \times 480 \bigcirc \)	\( \Delta \)
\( 768 \times 576 \bigcirc \)	\( \Delta \)
\( 720 \times 576 \bigcirc \)	\( \Delta \)
\( 704 \times 576 \bigcirc \)	\( \Delta \)
\( 720 \times 480 \bigcirc \)	\( \Delta \)
\( 640 \times 480 \bigcirc \)	\( \bigcirc \)
\( 640 \times 368 \bigcirc \)	\( \bigcirc \)
\( 384 \times 288 \bigcirc \)	\( \bigcirc \)
\( 320 \times 240 \bigcirc \)	\( \bigcirc \)
\( 320 \times 192 \bigcirc \)	\( \bigcirc \)

SNC-CH220/CH260/DH220/DH220T/DH260

Taille image maximum [1920 × 1080]

	Image 1 Image	2
1920 × 1440 × ×
1600 × 1200 × ×
1680 × 1056 ○ ×
1920 × 1080 ○ ×
1440 × 912 ○ ×
1376 × 768 ○ ×
1280 × 1024 × ×
1280 × 960 × ×
1280 × 800 ○ ×
1280 × 720 ○	△
1024 × 768 × ×
1024 × 576 ○	△
800 × 600 × ×
800 × 480 ○	△
768 × 576 × ×
720 × 576 × ×
704 × 576 × ×
720 × 480 × ×
640 × 480 × ○
640 × 368 ○	○
384 × 288 × ○
320 × 240 × ○
320 × 192 ○	○

Taille image maximum [1920 × 1440]

	Image 1 Image	2
1920×1440○×
1600×1200○×
1680×1056××
1920×1080××
1440×912××
1376×768××
1280×1024○×
1280×960○×
1280×800××
1280×720××
1024×768○	△
1024×576××
800×600○×
800×480××
768×576○	△
720×576○	△
704×576○	△
720×480○	△
640×480○	○
640×368×○
384×288○	○
320×240○	○
320×192×○

Si SolidPTZ est regle sur Activé, les tailles d'image disponibles sont les suivantes :

: configuration possible. × : configuration impossible.

: configuration possible uniquely lorsque

SolidPTZ de l'Image 2 est regle sur Désactivé.

SNC-EB520/EM520/EM521

SNC-CH115/CH120/CH160/DH120/DH120T/ DH160/ZB550/ZM550/ZM551

Taille image maximum [1280 × 720], [1280 × 1024]

	Image 1 Image	2
768×576 ○×
720×576 ○×

• La taille maximale de l'image 1920 × 1080 n'est pas possible avec SolidPTZ.

Spcificiez le taux de trame de I'image.

Les taux de trame disponibles sont les suivants :

« fps » est une unité indiquant le nombre de trames transmises par seconde.

Il est possible de configurer les taux de trame suivants :

Il est possible de modifier le taux de trame de la image JPEG en reglant la Qualité d'image.

SNC-EB520/EM520/EM521

Tailledimage [800× 600]

	Image 1		Image 2
	Codec	Taux de trame (fps)	Codec	Taux de trame (fps)
Codec simple	H.264	30	-
	MPEG4	30	-
	JPEG	30	-
Codec double	H.264	30	H.264	25
	H.264	30	JPEG	25
	H.264	30	MPEG4	30
	MPEG4	30	MPEG4	30
	MPEG4	30	JPEG	25
	JPEG	30	JPEG	25

SNC-CH115/CH120/CH160/DH120/DH120T/ DH160/ZB550/ZM550/ZM551

Taille d'image [1280 × 720]

	Image 1 Image 2
	Codec Ta	tx dc trame (fps)	Codec Ta	tx dc trame (fps)
Codec simple	H.264 30	-
	MPEG4 30	-
	JPEG 30	-
Codec double	H.264 25	H.264 5
	H.264 25	JPEG 10
	H.264 25	MPEG4 6
	MPEG4 30	MPEG4 10
	MPEG4 30	JPEG 16
	JPEG 30	JPEG 30

Lorsque la taille de 1'image 1 est définie sur 1920× 1080 ,la taille de 1'image 2 est définié sur 640× 480

	Image 1		Image 2
	Codec	Taux de trame (fps)	Codec	Taux de trame (fps)
Codec simple	H.264	30	-
	MPEG4	20	-
	JPEG	16	-
Codec double	H.264	25	H.264	20
	H.264	25	JPEG	30
	H.264	25	MPEG4	25
	MPEG4	20	MPEG4	30
	MPEG4	20	JPEG	30
	JPEG	16	JPEG	30

Lorsque la taille de l'image 1 est définie sur

1920 × 1440 , la taille de l'image 2 est définie sur 640 × 480

	Image 1		Image 2
	Codec	Taux de trame (fps)	Codec	Taux de trame (fps)
Codec simple	H.264	20	-
	MPEG4	16	-
	JPEG	12	-
Codec double	H.264 20	H.264	12
	H.264	20	JPEG	30
	H.264	20	MPEG4	16
	MPEG4	15	MPEG4	30
	MPEG4	15	JPEG	30
	JPEG	12	JPEG	30

Débit binaire

Sécífiez le débit binaire de la transmission d'image MPEG4 ou H.264 pour une ligne. Lorsque le débit binaire est réglé à un haut niveau, il est possible d'obtenir une meilleure qualité.

Les débits binaires disponibles sont les suivants: 64, 128, 256, 384, 512, 768, 1024, 1536, 2048, 3072, 4096, 5120, 6144, 7168, 8192 (kbps)

Remarque

Lorsque Sortie video de l'onglet Installation est regle sur Active, Image 2 ne peut pas etre utiliser (SNC-ZB550/ZM550/ZM551).

Intervalle d'image I

Spcificiez l'intervalle d'insertion d'image I.

Contrôle de taux adaptatif

Cette fonction regle le taux de trame et le débit binaire automatique en fonction de l'environnement de l'ordinateur connecté de sorte que la lecture de l'image par laamera soit fluide. Si Activé est selectionné, le débit des images MPEG4 ou H.264 est ajusté automatique.

Remarques

• Le taux de trame et le début binaire réels peuvent différer selon la taille d'image, la scene ou les conditions du réseau.
• Lorsque le Contrôle de taux adaptatif est régèle sur Activé, le taux de trame et le débit binaire réels changent dans une plage ne dépassant pas les valeurs régées dans Taux de trame et Débit binaire.

Qualité d'image

Spcificiez la qualite d'imag JPEG.

Les valeurs pouvant être sélectionnées sont de Level 1 à Level 10.

Lorsque Level 10 est selectionné, la qualité d'image optimale est obtenu.

Contrôle de bande passante

Lemme la largeur de bande passante du réseau pour la sortie des données d'image JPEG de laamera.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Diffusion continue

Utilisez cet onglet pour regler les parametes de transmission par monodiffusion ou par multidiffusion.

Monodiffusion continue

Spcificiez les nombres de port de transmission des données video MPEG4/H.264 à utiliser lorsque vous selectionnez Monodiffusion dans la liste déroulante Méthode de Connexion du panneau Autres du visualiser principal.

Numero de port video 1, 2

Spcificiez le numero de port de transmission des données video MPEG4/H.264. Il est initialement definite à 50000. Specifiez un numero pair de 1024 à 65534. Deux nombres de port (le numero spécifique ici et un nombre impair obtenu en ajoutant 1 au numero spécifique) sont utilisés pour la transmission et le contrôle des données video.

Le paramétrage de l'Image 1 et de l'Image 2 s'applique respectivement aux nombres de port video 1 et 2.

Remarque

Spcificiez des numeros differents pour le port video.

Multidiffusion continue

Spcificiez l'utilisation ou non de la multidiffusion continue par laamera pour les données video MPEG4/ H.264. Cela réduit la charge de transmission sur laamera en faisant receivevoir les mêmes données de transmission par l'ordinateur du même réseau partiel. Sélectionnez Activé pour permettre ou Désactivé pour ne pas permettre l'envoi par multidiffusion.

Si vous scélectionnez Activé, réglez Adresse de multidiffusion et Numéro de port video 1 et 2 correctement.

Adresse de multidiffusion

Tapez l'adresse de multidiffusion utilisée sur la multidiffusion continue.

Numero de port video 1, 2

Sécífiez le numéro de port de transmission des données video MPEG4/H.264 utilisé pour la multidiffusion continue. Il est initialement définì à 60000. Sécífiez un número pair de 1024 à 65534. Deux nombres de port (le numéro spécifique ici et un nombre impair obtenu en ajoutant 1 au numéro spécifique) sont utilisés pour la transmission et le contrôle des données video. Le paramétrage de l'Image 1 et de l'Image 2 s'applique respectivement aux nombres de port video 1 et 2.

Remarque

Spcificiez des numeros differents pour le port video.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Configuration du réseau - Menu Réseau

Lorsque you cliquez sur Reseau - menu

Administrateur, le menu Réseau apparait.

Ce menu vous permet de configurer le réseau pour la connexion de laamera à l'ordinateur.

Le menu Réseau comprend trois onglets : Réseau, QoS et Notification d'adresse IP dynamique.

Onglet Réseau

Cette section comporte les menus pour la connexion de laamera par un cable réseau.

Adresse MAC

Affiche l'adresse MAC de cet apparéil.

État Ethernet

Affiche la vitesse de transmission en cours.

S'affiche lorsque le commutateur de réseau est regle sur LAN. Ne s'affiche pas lorsque celui-ci est regle sur SLOC. (SNC-ZB550/ZM550/ZM551)

Auto MDI/MDIX

Selon le port du péripérisque de l'appareil Ethernet connecté, bascule automatiquement le port de l'appareil entre MDI et MDI-X pour la transmission.

Affiche le mode du port Ethernet de l'appareil.

S'affiche lorsque le commutateur de réseau est regle sur LAN. Ne s'affiche pas lorsque celui-ci est regle sur SLOC. (SNC-ZB550/ZM550/ZM551)

Type de réseau (SNC-ZB550/ZM550/ZM551)

Affiche le type du réseau.

SLOC s'affiche lorsque le commutateur de réseau est reglé sur SLOC et LAN s'affiche lorsque le commutateur de réseau est reglé sur LAN.

Paramétrage IPv4

Configuréz le paramétrage du réseau IPv4.

Adresse IP

Configurez I'adresse IP.

Obtenir une adresse IP automatiquement (DHCP) :

Selectionnez cette option si un serveur DHCP est installé sur le réseau, pour permettre l'assignation d'adresse IP. Avec ce paramètre, l'adresse IP est assignée automatiquement.

Remarque

Lorsque vous sélectionnez Obtenir une adresse IP automatiquement (DHCP), assurez-vous qu'un serveur DHCP fonctionne sur le réseau.

Utiliser l'adresse IP suivante : Sélectionnez cette option si vous spécifiez une adresse IP fixe. Avec ce paramètre, spécifiez Adresse IP, Masque de sous-réseau et Passerelle par défaut manuellement.

Adresse IP

Tapez l'adresse IP de laamera.

Masque de sous-reseau

Tapez le masque de sous-reseau.

Passerelle par défaut

Tapez la passerelle par défaut.

Serveur DNS

Configurez l'adresse du serveur DNS.

Obtenir l'adresse du serveur DNS

automatique: Sélectionnez cette option pour obtenir l'adresse IP de serveur DNS automatique. Il ne peut être définie que lorsque Obtenir une adresse IP automatique (DHCP) est selectionné sous l'onglet Réseau.

Remarque

Lorsque vous sélectionnez Obtenir l'adresse du serveur DNS automatiquement, assurez-vous qu'un serveur DHCP fonctionne sur le réseau.

Utiliser l'adresse de serveur DNS suivante :

Selectionnez cette option si vous spécifiez une

adresse fixe comme adresse IP de serveur DNS.
Avec ce paramètre, spécifique les adresses sur Serveur DNS principal et Serveur DNS secondaire manuelle.

Serveur DNS principal

Tapez l'adresse IP du serveur DNS primaire.

Serveur DNS secondaire

Tapez l'adresse IP du serveur DNS secondaire si nécessaire.

MTU

Saisissez la valeur du MTU pour le port Ethernet. (1000 - 1500)

Si IPv6 est activé, la valeur doit être de 1280 ou plus.

Nom d'hôte

Tapez le nom d'hote de cet apparéil à transmettre au serveur DHCP. Ce paramètre n'est valide que lorsque Obtenir une adresse IP automatiquement (DHCP) est sélectionné sous l'onglet Réseau.

Suffix de Domaine

Tapez le suffixe de Domaine de cet appeareil a transmettre au serveur DHCP. Ce parametre n'est valide que lorsque Obtenir une adresse IP automatique (DHCP) est selectionné sous l'onglet Résseau.

Remarque

Le suffixe de Domaine est envoyé au serveur DHCP sous la forme d'une information FQDN (Fully Qualified Domain Name) lorsque le Nom d'hôte est définir.

Numero de port HTTP

Selectionnez normalement 80. Pour utiliser un numero de port autre que 80, selectionnez la zone de texte et tapez un nombre entre 1024 et 65535.

Remarque

Si vous avez regle le N^ de port HTTP sur un numero autre que 80 dans le menu Reseau ou dans la Boite d'outils SNC, accedez a nouveau a laamera en saisissant l'adresse IP de laamera sur votre navigateur, comme suit :

Exemple: Reglage du numero de port 8000 lorsque l'adresse IP est 192.168.0.100

Paramétrage IPv6

Configurez les parametes du réseau IPv6.

IPv6 peut être utilisé simultanément avec IPv4.

Seuls les détails spécifique à IPv6 sont expliqués ici. Pour des informations en commun, voir « Paramétrage IPv4 » à la page 45.

Activé/Désactivé

Pour utiliser IPv6, Sélectionnez Active.

Prefixe

Saisissez la valeur de préfixe (0 à 128).

IPv6 MTU

Saisissez la valeur du MTU pour IPv6. (1280 - 1500) La valeur ne doit pas excéder celle du MTU pour le port Ethernet.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet QoS

Dans cet onglet, vous pouvez repérer les paquets de traffic de données envoyés par le périphérique et configurer les paramètres du contrôle QoS. Les règles concernant les types de traffics de données peuvent être créées à l'aide de l'adresse IPv4/IPv6, du nombre de port, du protocole, etc. Il est possible d'enregistrer 10 règles maximum pour IPv4 et IPv6 respectivement.

IPv4 QoS

Selectionnez Active pour configurer le paramétrage du QoS pour IPv4.

Règle

Sert à enregistrer, modifier et supprimer un QoS.

N°

Selectionnez le numero à utiliser lors de l'enregistrement du tableau QoS.

Lorsque you selectionnez un numero enregistré, les informations enregistrées sur le QoS s'affichent.

Adresse reseau

Saisissez l'adresse reseau de la cible sur laquelle executer le QoS.

Sous-reseau

Saisissez les valeurs de masque de sous-reseau de la cible sur laquelle executer le QoS.

Conseil

La valeur de masque de sous-reseau representa le nombre de bits indiqué à gauche de l'adresse reseau.

Port

Saisissez le numero de port du traffic de données du périphérique (par exemple : HTTP:80).

Protocole

Selectionnez le protocole.

DSCP

Définissez une valeur pour repérer le traffic de données (0 - 63).

La valeur est définie dans le champ DSCP (Differential Service Code Point) compris dans le header IP du traffic de données.

Set

Utilisé lors de l'enregistrement du tableau QoS.
Le QoS est régèle selon la procédure suivante :

1 Sélectionnez un N^ dans N^ et saisissez les conditions nécessaires pour Adresse réseau, Sous-réseau, Protocole et/ou N^ de port.
2 Saisissez des valeurs dans DSCP.
3 Cliquez sur Set et configurez le QoS.

Delete

Selectionnez N^ pour supprimer le paramétrage, puis cliquez sur Delete.

Up

Renforce la priorite de la regle.
Selectionnez dans le tableau QoS une regle à laquelle donne la priorite, puis cliquez sur Up.

Down

Diminue la priorite de la regle.

Selectionnez dans le tableau QoS une règle pour laquelle diminuier la priorité, puis cliquez sur Down.

Tableau QoS

Affiche la liste des informations enregistrées sur le QoS. Si plusieurs conditions correspondent, la règle ayant le plus petit nombre a la priorité.

IPv6 QoS

Selectionnez Active pour configurer le paramétrage du QoS pour IPv6.

Règle

Sert à enregistrer, modifier et supprimer un QoS.

N°

Sélectionnez le numéro à utiliser lors de l'enregistrement du tableau QoS.
Lorsque vous sélectionnez un numéro enregistré, les informations enregistrées sur le QoS s'affichent.

Adresse reseau

Saisissez l'adresse reseau de la cible sur laquelle executer le QoS.

Prelude

Saisissez la valeur de préfixe de la cible sur laquelle exécuter le QoS.

Conseil

La valeur de préfixe représenté le nombre de bits indiqué à gauche de l'adresse réseau.

Port

Saisissez le numero de port du traffic de données du périhérique (par exemple : HTTP:80).

Protocole

Sélectionnéz le protocole.

DSCP

Définissez une valeur pour repérer le traffic de données (0 - 63).

La valeur est définie dans le champ DSCP (Differential Service Code Point) compris dans le header IP du traffic de données.

Set

Utilisé lors de l'enregistrement du tableau QoS.
Le QoS est régèle selon la procédure suivante :

1 Sélectionnez le numéro que vous souhaitez enregistrer dans N^ et saisissez les conditions nécessaires pour Adresse réseau, Préfixe, Protocole et N^ de port.

Saisissez des valeurs dans DSCP.
Cliquez sur Set et configurez le QoS.

Delete

Selectionnez N^ pour supprimer le paramétrage, puis cliquez sur Delete.

Up

Renforce la priorite de la rege.

Selectionnez dans le tableau QoS une règle à laquelle donne la priorité, puis cliquez sur Up.

Down

Diminuc la priorite de la regle.

Selectionnez dans le tableau QoS une regle pour laquelle diminuer la priorite, puis cliquez sur Down.

Tableau QoS

Affiche la liste des informations enregistrées sur le QoS. Si plusieurs conditions correspondent, la regle ayant le plus petit numero a la priorité.

Conseil

Pour atteindre le QoS du traffic de données, le péripérisque cible doit être raccordé à un routeur ou un commutateur prénant en charge la fonction QoS.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Notification d'adresse IP dynamique - Notification d'adresse IP

Si Obtenir une adresse IP automatiquement (DHCP) est selectionné dans l'onglet Réseau, vous pouvez envoyer un avis d'achèvement des paramétres réseau au moyen du protocole SMTP ou HTTP.

Notification de courrier électronique (SMTP)

Selectionnez Activ pour qu'un e-mail soit envoyé lorsqu le paramétrage DHCP est acheve.

Nom de serveur SMTP

Saisissez le nom ou l'adresse IP du serveur SMTP pour envoyer un e-mail (64 caractères au maximum).

Numero de port SMTP

Saisissez un numero de port de 25 à 65535.

Le numero de port standard est 25. Si TLS est activé, le numero de port standard pour les SMTP est 465.

Utiliser TLS

Pour utiliser la fonction de chiffrement par TLS, réglez sur Active.

Remarque

Ce modele en vente en Chine ne prend pas en charge la fonction TLS.

STARTTLS

Pour utiliser la fonction de chiffrement par STARTTLS, réglez sur Active.

Remarque

Ce modele en vente en Chine ne prend pas en charge la fonction STARTTLS.

Authentication

Selectionnez l'authentication requise lorsque vous envoyez un e-mail.

Désacté: Sélectionnéz cette option lorsque aucune authentification n'est requise lors de l'envoi d'un e-mail.

Active: Sélectionnez cette option lorsqu'une
authentication est requise lors de l'envoi d'un
e-mail. Sélectionnez une des méthodes
d'authentication parmi les suivantes et spécifiez
Nom de serveur POP, Nom d'utilisateur et Mot de
passe, tel que requis.
SMTP: Sélectionnez cette option si
1'authentication SMTP est requise.
POP avant SMTP: Sélectionnez cette option si
1'authentication POP avant SMTP est requise.

Remarque

Si vous reglez Authentication sur Active, vous doivent désigné le nombre de l'origine et la valeur de l'actifs.

Mode POP

Selectionnez POP3 ou APOP comme méthode d'authentication pour l'authentication POP.

Remarque

Ce modele en vente en Chine ne prend pas en charge l'authentication APOP.

Temps d'attente après POP

Réglez le temps d'attente dans POP avant SMTP avant l'authentication SMTP, une fois l'authentication POP achèvee. Le temps d'attente peut être régle de 0 à 10 000 ms.

Nom de serveur POP

Ce paramétrage est nécessaire lorsque POP avant SMTP est sélection dans Authentication.

Tapez le nom de serveur POP (réception de courrier) (64 caractères au maximum). Ou bien tapez l'adresse IP du serveur POP. Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authenteification en utilisant un compte d'utilisateur POP.

Numero de port POP

Saisissez un numero de port de 110 à 65535.

Le numero de port standard est 110. Si TLS est activé, le numero de port standard pour les POP3 est 995.

Mode d'authentication

Selectionnez Connexion ou CRAM-MD5 comme méthode d'authentication pour l'authentication SMTP.

Remarque

Ce modele en vente en Chine ne prend pas en charge l'authentication CRAM-MD5.

Nom d'utilisateur, Mot de passer

Saisissez le nom d'utilisateur et le mot de passer du propriétaire du compte de courrier (64 caractères au maximum). Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authentication.

Adresse e-mail de destinataires

Tapez l'adresse e-mail de destinattaire (64 caractères au maximum). Vous ne pouvez spécifique qu'une seule adresse e-mail de destinattaire.

Adresse e-mail d'administrateur

Tapez l'adresse e-mail de l'administrateur de laamera (64 caractères au maximum). Cette adresse sert pour la réponse à l'e-mail et pour les messages système envoyés depuis le serveur de courrier.

Objet

Tapez l'objet/le titre de 1'e-mail (64 caractères au maximum).

Message

Tapez le texte de l'e-mail (384 caractères au maximum). (Un changement de ligne équivaut à 2 caractères.) Vous pouvez indiquer les informations de l'adresse IP acquise, etc. à l'aide des étiquettes spéciales ci-dessous.

Notification HTTP

Selectionnez Activé pour qu'une commande soit envoyée au serveur HTTP lorsque le paramétrage DHCP est achevé. Cette fonction vous permet de configurer un système utile pour, notamment, afficher le journal d'accès ménorisé sur le serveur HTTP ou démarrer un programme CGI externe.

URL

Specifiez l'URL à laquelle vous désirez que les commandes HTTP soient envoyées (256 caractères au maximum). L'URL est normalement écrite comme suit :

http://ip_address[:port]/path?parameter

ip_address : Tapez l'adresse IP ou le nom de 1'hote auquel vous désirez vous connecter.

Pour saisir une adresse IPv6 :

http:// [adresse IPv6]

http:// [adresse IPv6]: port

[:port]: Séc品牌形象 de port auquel vous désirez vous connecter. Si vous désirez utiliser le numéro de port 80 prédéfini, vous n'avoz aucune valeur à saisir.

path : Tapez la commande.

parameter : Tapez les paramètres de la commande si nécessaire. Vous pouvez utiliser les étiquettes spéciales ci-dessous pour les paramètres.

Nom de serveur proxy

Lorsque you envoyez des commandes HTTP via un serveur proxy, tapez le nom ou l'adresse IP du serveur proxy (64 caractères au maximum).

Numero de port proxy

Spcificiez le numero de port lorsque vous envoyez des commandes HTTP via le servur proxy. Spcificiez un numero de port compris entre 1024 et 65535.

Méthode

Selectionnez la méthode HTTP GET ou POST.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Étiquettes spéciales

Vous pouvez utiliser les cinq étiquettes spéciales suivantes pour autoriser la notification des paramètres, tels qu'une adresse IP, acquis par le DHCP. Tapez les étiquettes dans la section des paramètres de l'URL indiqué dans le champ Message du HTTP.

Utilisez cette étiquette pour incorporer l'adresse IP acquise par le DHCP dans le texte ou les paramètres.

Utilissez cette étiquette pour incorporer le numéro de port de serveur HTTP spécifique dans le texte ou les paramètres.

Utilisez cette étiquette pour incorporer l'adresse MAC de l'interface dont vous avez acquis l'adresse IP par le DHCP dans le texte ou les paramétres.

Utilisez cette étiquette pour incorporer le nom de modulo de laamera dans le texte ou les paramétres.

Utilisez cette étiquette pour incorporer le numéro de série de laamera dans le texte ou les paramètres.

Paramétrage de la fonction SSL — Menu SSL

Lorsque you cliquez sur SSL s le menu

Administrateur, le menu SSL apparait.

Ce menu vous permet de configurer les fonctions SSL ou TLS (ci-après dénommées « SSL »).

Les paramètres permettent à laamera de communiquer avec l'ordinateur client à l'aide de SSL.

Le menu SSL est composé de l'onglet Éléments commun et de l'onglet Certificat CA.

Remarques

• Ce moyen en vente en Chine ne prend pas en charge la fonction SSL.
• Lorsque vous utilisez la fonction SSL, configurez plusieurs les paramétres après avoir reglé la date et l'heure de laamera. Si la date et l'heure ne sont pas régées correctement, cela peut entraîner des problèmes de connexion.

Onglet Éléments communs

Fonction SSL

Active: À scélectionner pour utiliser la fonction SSL. Lorsque Permettre une connexion HTTP pour certains clients est scélectionné, les connexions HTTP et SSL sont autorisées. Lorsque Permettre une connexion HTTP pour certains clients n'est pas scélectionné, seule la connexion SSL est autorisée.

Lors de l'utilisation d'Internet Explorer

Lorsque la session SSL est établie, apparait à droit de la barre d'etat de votre navigateur Internet.

Désacté: À sélectionner pour ne pas utiliser la fonction SSL. Seule la connexion HTTP est autorisée avec laamera.

Lorsque vous utilisez une connexion SSL pour la première fois

Lorsque vous utilisez une connexion SSL uniquement avec la fonction SSL Active, vous ne pouvez pas acceder à laamera si la fonction SSL ne fonctionne pas correctement.

Dans ce cas, vous devez réinitialiser les paramètres d'usine de laamera. (Tous les paramètres seront réinitialisés.)

Pour éviter cela, vérifie que la connexion SSL est possible en suivant les étapes suivantes.

1 Réglez la fonction SSL sur Active, puis selectionnez Permettre une connexion HTTP pour certains clients.
2 Cliquez sur OK pour fermer le visualiser principal et la fenetre de paramétrage.
3 Affiche le visualiser principal dans la connexion SSL.

Référez-vous à « Utilisation de la fonction SSL » à la page 8 pour la connexion.

4 ÀpRES avoir vérifié que la connexion SSL est possible, annulez Permettre une connexion HTTP pour certains clients sélectionné à l' étape 1.

Meme si la fenêtre de paramétrage ou le navigateur est fermé(e) car la connexion SSL est impossible, la connexion http sera possible si Permettre une connexion HTTP pour certains clients est selectionné. Vérifiez d'abord le contentu du paramétrage de l'onglet SSL dans la connexion http, puis vérifie à nouveau la connexion SSL.

Lorsque Permettre une connexion HTTP pour certains clients n'est pas selectionné, vous ne pouvez pas acceder à laamera si la connexion SSL devient impossible. Dans ce cas, mettez l'appareil principal sous tension tout en appuyant sur le commutateur de réinitialisation de laamera à initiaiser. Pour plus d'informations, voir le Manuel d'installation fourni.

Remarque

La connexion SSL surcharge laamera. Par conséquent, toutes les images ne peuvent pas être téléchargeées et le repère doit apparaître lorsque laamera accède à la fenêtre de paramétrage du navigateur. Dans ce cas, rechargeze la fenêtre. Appuyez sur la touche F5 du clavier pour recharger.

Options de certificat

Selectionnez un mode d'installation pour le certificat.

Utiliser un certificat externe : Utilise le certificat complenant les informations de clé privée émises par une autorité de certification. Les formats PKCS#12 et PEM sont pris en charge.

Remarque

SSL n'est pas disponible lorsque Options de certificat - Utiliser un certificat externe est

sLECTIONné, ou le certificat et la clé privée ne sont pas correctement définis même si l'option SSL est définie sur « ACTIVE »

Utiliser un certificat auto-signé (pour test) : Ce mode utilise le certificat et la paire de clés privée générés par « Génération d'un certificat auto-signé » à la page 52. Les informations de clé privée correspondant au certificat sont également mémorisées dans laamera.

Vous n'avoz pas besoin d'installer un certificat externe.

Cependant, vous ne pouvez pas executer la preuve d'existence faisant partie des fonctions SSL pour les raisons suivantes.

-La paire de clés privée generations dans laamera est auto-signee par laamera.
- Une valeur préparée est regléée pour un nom distingué (Nom commun, etc.).
- Le certificat n'est pas émis par une autorité de certification approvée.

Pour des raisons de sécurité, nous recommendons d'utiliser ce mode uniquement lorsqu'il n'y a peu problème, même si la sécurité parfaite n'est pas sauvégardée.

Remarques

• Lorsque Utiliser un certificat auto-signé (pour test) est sélectionné, la boîte de dialogue Alerte de sécurité apparait sur la connexion SSL avec un navigateur.
  Pour plus d'informations, voir « Utilisation de la fonction SSL » (page 8).
• La connexion SSL peut être impossible à cause du type de certificat installé dans laamera. Dans ce cas, reférez-vous à « Comment installer le certificat CA » à la page 54 et installez-le.

Certificates

Importe, affiche ou supprime le certificat.

Pour importer le certificat

Cliquez sur Parcourir... pour selectionner le certificat à importer.

Cliquez ensuite sur Submit pour importer le certificat et le fichier selectionné vers laamera.

Remarque

L'importation sera non valide si le fichier selectionné n'est pas un certificat ou si le certificat importé n'est pas permitted.

Génération d'un certificat auto-signé

Un certificat auto-signé peut être génére dans la camera afin d'être utilisé lorsque Utiliser un certificat autosigné (pour test) est selectionné dans les Options de certificat.

Cliquez sur Generate pour générer un certificat auto-signé dans laamera. Cliquez une deuxième fois sur Generate pourmettre à jour le certificat auto-signé méorisé dans laamera.

Remarque

Veillez a bien regler la date et l'heure de laamera avant de réaliser cette opération. Si la date et l'heure ne sont pas regliées correctement, cela peut entraîner des problèmes de connexion.

Pour afficher les informations du certificat

Une fois le certificat correctement regle sur laamera, ses informations apparaisent dans Etat, Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue.

État

Affiche la validite ou non de I'etat du certificat. Les differents etats sont reconnus.

Valide: Le certificat est correctement ménorisé et régle.

Non valide : Le certificat n'est pas correctement méorisé et régle. Les causes possibles sont les suivantes :

LorsqueUtiliser un certificat externe est selectionné et que le mot de passage de clé privée compris dans le certificat n'est pas spécifique correctement.
LorsqueUtiliser un certificat exter nestelectionné et que le mot de passage de cle privée est specifie malgre le fait que la paire de clés du certificat ne soit pas chiffree.
LorsqueUtiliser un certificat externe est selectionné et que la paire de clés n'est pas comprise dans le certificat.
LorsqueUtiliser un certificat auto-signé (pour test) est selectionné sans que le certificat autosigné n'ait ete generations.

Remarque

Lorsque le certificat à importer est de format PKCS#12 et que le mot de passé de clé privée n'est pas spécifique correctement, s'affiche dans les cases de Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue. Specifiez le bon mot de passage de clé privée pour vérifier les informations du certificat.

Pour supprimer le certificat auto-signé ou le certificat importé

Cliquez ensuite sur Delete pour supprimer le certificat auto-signé ou le certificat importé vers laamera.

Mot de passer de clé privée

Saisissez le mot de passer pour les informations de clé privée comprises dans le certificat, en n'utilisant pas plus de 50 caractères. Cette zone de texte n'est active que lorsque Options de certificat est régle sur Utiliser un certificat externe.

Laissez la zone de texte vide si les informations de clé privée comprises dans le certificat ne sont pas chiffreés. Si aucun mot de passer de clé privée n'est spécifique dans laamera, une zone de texte active s'affiche pour permettre la saisie d'un mot de passer.

Si un mot de passage de clé privée est déjà spécifique, il s'affiche sous forme de zone de texte inactive.

Réinitialiser

Pour changer le mot de passer de clé privée, cliquez sur ce bouton.

Le mot de passer est effacé et la zone de texte de mot de passer s'active pour permettre la saisie d'un nouveau mot de passer.

Remarque

Cliquez sur Annuler au bas du menu si vous désirez annuler la modification du mot de passage de clé privée après avoir cliué sur Réinitialiser. Cela rétablit les valeurs precedentes des autres paramètres dans l'onglet Certificat client.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Remarque

Quand vous cliquez sur OK après avoir changé le paramétrage SSL, fermez le visualiser principal et la fenêtre de paramétrage simultanément.

Onglet Certificat CA — Ajout d'un certificat CA pour l'authentication du client

À partir de cet onglet, vous pouvez:gérer le certificat CA nécessaire à laamera pour utiliser l'authentication du client de la fonction SSL.

Remarque

Lorsque vous utilisez l'authentication du client, il faut que le certificat personnel ait ete est installe avec succes pour pouvoir l'utiliser. Si cette preparation est impossible, ne configurez pas les parametes dans cet onglet. Sinon, vous risquez de ne pas pouvoir vous connecter à laamera.

Vos pouvez configurer l'activation ou non de l'authentication du client de la fonction SSL.

Certificat CA approuve 1 à 4

Vous pouvez importer un certificat CA de confiance (certificat de routeur, etc.) vers laamera.
Jusqu'à quatre certificats émis par des autorités de certification peuvent être importés vers laamera. Seul le format PEM est pris en charge.

Pour importer le certificat CA

1 Cliquez sur Parcourir... pour selectionner le certificat CA à enregistrer dans laamera.
2 Cliquez sur Submit. Le fichier selectionné sera importé vers laamera.

Remarque

L'importation devient non valide si le fichier selectionné n'est pas un certificat CA.

Pour afficher les informations du certificat CA Une fois le certificat CA sauvegardé correctement sur la camera, ses informations apparaissent dans Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue comme reference.

Pour supprimer le certificat CA

Cliquez sur Delete pour supprimer de laamera le certificat CA selectionné.

Conseil

Pour activer un certificat client, il est recommendé que les paramètres soient configurés comme suit :

① Importez le certificat CA nécessaire.
② Reglez l'authentication du client SSL sur Activé et cliquez sur OK.

Remarque

Quand vous reglez l'authentication du client SSL sur Activé et que vous cliquez sur OK, laamera démarre immédiatement pour activer l'authentication du client. Vérifie que le certificat personnel de votre PC a été installé avec succès.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Comment installer le certificat CA

Il est possible que laamera ne puisse pas etre reliée parce que le navigateur (Internet Explorer) ne précise pas si le certificate sera accepté ou non en fonction du type de certificate. Dans ce cas, installez le certificate CA comme suit.

1 Sauvegardez sur l'ordinateur le certificat du CA ayant signe le certificat à installer avec laamera. L'extension du fichier du certificat est normalement «.cer ». Double-cliquez sur ce fichier pour faire apparaitre la boite de dialogue Certificate.

2 Cliquez sur Installation Certificate... Certificate Import Wizard apparait.

3 Cliquez sur Next.

4 Sélectionnez Automatically selects the certificate store based on the type of certificate, puis cliquez sur Next. Completing the Certificate Import Wizard apparait.

5 Vérifiez le contenu, puis cliquez sur Finish. Le certificat CA va etre instalé.

Pour supprimer un certificat CA installé

1 Sur Internet Explorer, cliquez dans l'ordre sur Tools, Internet options, Content tab, puis Certificates.

La boîte de dialogue Certificates apparait.

2 Sélectionnez le certificat que vous désirez supprimer.

Le certificat CA est généralement stocké dans Trusted Root Certification Authorities.

3 Cliquez sur Remove.

Le certificat va etre supprimé.

Il est possible qu'un certificat ne puisse pas etre supprimé avec les étapes susmentionnées selon le type de certificat. Verifiez la condition d'installation et supprimez le certificat en suivant les étapes suivantes.

Remarque

Vou devez vous connecter en tant qu'Administrateur pour effectuer ces étapes.

1 Ouvrez Run... dans le menu Windows, puis saisissezMMC et cliquez sur OK.

2 Sélectionnez File dans la fenêtre Console 1 et Add/ Remove Snap-in... (si vous utilisez Windows XP Professional)

La boîte de dialogue Add/Remove Snap-in... apparait.

3 Cliquez sur Add pour afficher la boite de dialogue. Add Stand-alone Snap-in.

Vous devez suivre cette etape si vous utilise Windows XP Professional.

4 Sélectionnez Certificates dans la liste, puis cliquez sur Add. Certificate Snap-in s'affiche.

5 Sélectionnez Computer account comme certificat administré dans ce composant logiciel enchachieble, puis cliquez sur Next.

6 Sélectionnez Local Computer comme ordinateur administré dans ce composant logiciel enchachieble, puis cliquez sur Finish.

7 Fermez les boites de dialogue Add Standalone Snap-in (pour Windows XP Professional uniquely) et Add/Remove Snap-in.... Les éléments permettant d'administer les Certificates apparaissent dans la fenetre Console Route.

Confirmez le certificat approprié, puis supprimez-le.

Utilisation de la fonction d'authentication 802.1X - Menu 802.1X

Le menu 802.1X apparait lorsque vous cliquez sur 802.1X dans le menu Administrateur.

Utilissez ce menu pour configurer l'authentication basée sur un port à fil conformément à la norme 802.1X. Le menu 802.1X comprend trois ontglets : Éléments commun, Certificat client et Certificat CA.

Remarques

• Pour utiliser la fonction d'authentication 802.1X, vous doivent l'authentication 802.1X (WPA et WPA2) et le certificat numérique. Pour étabir un réseau 802.1X, vous doivent configurer l'authenticateur, le serveur d'authentication et d'autres éléments. Pour plus de détails sur ces réglages, reportez-vous au mode d'emploi de l'apparciel en question.
• Lorsque vous utilisez la fonction d'authentication 802.1X, configurez toujours les paramétres après avoir reglé la date et l'heure de laamera. Si la date et l'heure sont incorrectes, l'authentication du port risque de ne pas été effectuee correctement.

Configuration système du réseau 802.1X

Le schéma suivant présente une configuration système générale de réseau 802.1X.

Demandeur

Le demandeur est un apparéil qui se connecte au serveur d'authentication pour acceder au réseau. Cet apparéil fait office de demandeur dans le réseau 802.1X. Le demandeur peut acceder au réseau 802.1X après son authentication ajustée par le serveur d'authentication.

Authentication

L'authentificateur envoie à l'autre partie les données de demande de certificat ou les données de réponse émises par le demandeur ou par le serveur d'authentication. Un concentrateur ou un routeur sert normalement d'authenticateur.

Serveur d'authentication

Un serveur d'authentication possède une base de données d'utilisateurs de connexion et vérifie si le demandeur est un utilisateur valide ou non. On peut également l'appeler serveur RADIUS.

CA (Autorité de certification)

L'autorité de certification émet et gère les certificats du serveur d'authentication (certificats CA) et les certificats d'utilisateur. L'autorité de certification est essentielle pour l'authentication de l'utilisateur sur la base du certificat. Normalement l'autorité de certification se trouve à l'intérieur du serveur d'authentication.

Remarque

Cetteamera prend en charge le mode EAP, avec lequel le demandeur et le serveur s'authentifient au moyen du certificat. Ce mode requiert une autorite de certification pour émettre le certificat.

Onglet Éléments communs — Paramétrage de base de la fonction d'authentication 802.1X

Fonction d'authentication 802.1X

Cette option sert à activer/désactiver la fonction d'authentication 802.1X pour ports câblés. Il est également possible de vérifier l'état d'interface cablee ici.

Interface cablee

Pour activer la fonction d'authentication 802.1X pour ports cabled, selectionnez Activé.

État d'interface câblée

Indique I'etat d'authentication de la fonction d'authentication 802.1X pour ports cables. Cliquez sur Refresh pourmettrea jourI'etat.

Identité EAP

Saisissez le nom d'utilisateur pour identifier le client dans le serveur d'authentication 802.1X au moyen de 3 à 253 caractères.

Mot de passer EAP

Vou devez saisir un mot de passer EAP suppliant.
lorsque you selectionnez PEAP avec la condition EAP.
Ce mot de passage peut contener des lettres de demi largeur dont la longueur doit etre comprise entre 1 et 50.

Reset

Pour changer le mot de passer EAP, cliquez sur Reset et annulez le mot de passer en cours. Vous pouvez saisir un nouveau mot de passer.

Remarque

Après avoir cliqué sur Reset, si vous souhaitez annulier le changement de mot de passer EAP, cliquez sur Cancel en bas de l'écran. Cela annulera les autres modifications apportées aux paramètres.

Méthode EAP

Vou puez selectionner la methode d'authentication utilisée avec le serveur d'authentication. Cet apparéil ne prend pas en charge les méthodes TLS et PEAP.

TLS : Avec cette méthode, le demandeur et le serveur s'authentifient mutuellement au moyen d'un certificat. Cela permet une authentification de port sécurisée.
PEAP: Dans cette méthode, un mot de passer EAP est utilisé pour l'authentication du demandeur et un certificat sert à l'authentication du serveur.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Si vous scélectionné TLS pour la méthode EAP, le certificat client est importé pour l'authentication sur laamera.

Certificat client

Importe, affiche ou supprime le certificat client.

Pour importer le certificat client

Cliquez sur Parcourir... pour selectionner le certificat client a importer.
Cliquez ensuite sur Submit, et le fichier selectionné sera importé vers laamera.

Remarque

L'importation sera non valide si le fichier selectionné n'est pas un certificat client ou si le certificat client importé n'est pas permis.

Pour afficher les informations du certificat client

Une fois le certificat client sauvégarde correctement sur laamera, ses informations apparaisent dans État, Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue.

Etat : Affiche que l'etat du certificat client est valide ou non valide.

Valide signifie que le certificat client est correctement memorise et regle.

Non valide signifie que le certificat client n'est pas correctement méorisé et régèle.

Les causes possibles pour Non valide sont les suivantes :

• Le mot de passer de clé privée compris dans le certificat client n'est pas spécifique correctement.
• Le mot de passer de clé privée est spécifique malgré le fait que la paire de clés du certificat client ne soit pas chiffree.
  -La paire de clés n'est pas comprise dans le certificat client.

Remarque

Lorsque le certificat client a importer est de format PKCS#12 et que le mot de passage de clé privée n'est pas spécifique correctement, « » s'affiche dans les cases de Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue. Spécifiez le bon mot de passage de clé privée pour vérifier les informations du certificat.

Pour supprimer le certificat client

Cliquez sur Delete et le certificat client mémorisé sur laamera sera supprimé.

Mot de passer de clé privée

Saisissez le mot de passer pour les informations de clé privée comprendes dans le certificat client, en n'utilisant pas plus de 50 caractères.

Laissez la zone de texte vide si les informations de clé privée comprises dans le certificat client ne sont pas chiffreés.

Sieldomotede passedecléprivée n'estspecifiédans la camera,lazone de textesactive pourmettrelasaisied'unmotdepassé.

Si un mot de passer de clé privée est déjà spécifique, il s'affiche en lettres inversées.

Reset

Pour changer le mot de passer de clé privée, cliquez sur ce bouton. Le mot de passer actuel est effacé et la zone de texte de mot de passer s'active pour permettre la saisie du nouveau mot de passer.

Remarque

Cliquez sur Cancel du menu si vous désirez annuler la modification du mot de passage de clé privée après avoir cliqué sur Reset. Cela rétablit les valeurs précédentes des autres paramètres dans l'onglet Certificat client.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Certificat CA

Vous pouvez importer un certificat CA de confiance (certificat de serveur ou certificat de routeur) vers la camera. Jusqu'à quatre certificats émis par des autorités de certification peuvent être importés vers la camera. Seul le format PEM est pris en charge.

Pour importer le certificat CA

Cliquez sur Parcourir... pour selectionner le certificat CA a importer.

Cliquez ensuite sur Submit, et le fichier selectionné sera importé vers laamera.

Remarque

L'importation sera non valide si le fichier selectionné n'est pas un certificat CA.

Pour afficher les informations du certificat CA

Une fois le certificat CA sauvegarde correctement sur la camera, ses informations apparaissent dans Nom unique de l'émetteur, Nom unique de l'objet, Période de Validité et Utilisation de la clé étendue.

Pour supprimer le certificat CA

Cliquez sur Delete et le certificat CA memorise sur la camera sera supprimé.

Paramétrage de la fonction d'authentication 802.1X

— Exemple avec Windows Server 2003

Cette section explique comment configurer le serveur d'authentication et l'autorité de certification sous Microsoft Windows Server 2003.

Remarque

Comme cette section décrit l'authentication sur la base de l'interface utilisateur anglaise de Windows Server 2003, la terminologie de l'interface utilisateur et la configuration des pages peuvent être différentes, suivant la version du système d'exploitation ou les Service Packs et rustines de mise à jour installés.

Avant d'effectuer la configuration

Effectuez les réglages suivants avant de configurer le réseau 802.1X.

Active Directory (contrôleur de Domaine)

Dans l'exemple de paramétrage qui suit, nous supposons que Active Directory a été configuré.

Configuration de Windows IAS

Configurez Remote access/VPN server dans Manage Your Server de Windows Server 2003. Ouvrez Add or Remove Programs dans Control Panel du menu Windows. Installez Internet Authentication Service dans Add/Remove Windows Components.

Configuration de l'autorité de certification

Pour configurer l'autorité de certification, executez les étapes suivantes :

1 Ouvrez Add or Remove Programs dans Control Panel du menu Windows.
2 Selectionnez Add/Remove Windows Components.
3 Ajoutez Certificate Services dans le menu Composants.
4 Sélectionnez Enterprise root CA sur CA Type.
5 Saisissez le nom de l'autorité de certification sur Common Name for this CA, puis configurez l'autorité de certification.

Creation d'un groupe de sécurité pour Active Directory

1 Ouvrez Active Directory Users and Computers dans Administrative Tools du menu Windows.
2 Sélectionnez Users du domaine avec lequel vous désirez effectuer la connexion 802.1X.
3 Sélectionnez New dans le menu contextuel, puis selectionnez Group et configurer le groupe pour la connexion 802.1X.

À titre d'exemple, le groupe « Wired_802.1X_Group » est utilisé p l'explication.

Configuration du service d'authentication Internet

1 Ouvrez Internet Authentication Service dans Administrative Tools du menu Windows.
2 Cliquez sur Register Server in Active Directory sur le menu d'opération.
3 Lisez attentivement les mises en garde qui s'affichent, et cliquez sur OK pour les accepter.

Poursuivez ensuite avec la configuration de la politique EAP-TLS.

4 Sélectionnez Remote Access Policy et cliquez avec le bouton droit de la souris.
5 Sélectionnez New dans le menu contextuel, et sclectionnez Remote Access Policy pour ouvrir « Nouvel assistant de strategie d'accès distant »
6 Sélectionnéz Set up a custom policy.
7 Reglez les options suivantes: Policy name : Saisissez par exemple « Allow 802.1X Access ». Policy conditions : Cliquez sur Add et ajoutez les éléments suivants : - Type de port NAS : Ethernet, Wireless-IEEE802.11, Wireless-Other et Virtual (VPN) - Groupes Windows : Wired_802.1X_Group Permissions : Sélectionnez Grant remote access permission.

Edit Profile :

• Onglet Contraintes pour les appels entrants : Spécifiez la durée de la session pendant laquelle le client est autorisé à être connecté, si nécessaire.
• Onglet Authentication: Decochez toutes les cases. Cliquez sur EAP Method et ajoutez Smart Card or other certificates.

Poursuivez ensuite avec la configuration du client RADIUS.

8 Sélectionnéz RADIUS Clients et cliquez avec le bouton droit de la souris.
9 Sélectionnez New RADIUS Client dans le menu contextual.
10 Reglez les options suivantes:

Friendly name : Saisissez par exemple « authenticator »

Client address (IP or DNS): Adresse IP de l'authenticateur

Client-Vender: Standard RADIUS

Shared secret: Spécifiez le secret partagé à régler dans l'authenticateur.

Ajout d'unutilisateur

1 Ouvrez Active Directory Users and Computers dans Administrative Tools du menu Windows.
2 Sélectionnez Users du domaine auquel vous désirez ajouter un utilisateur, et cliquez sur le bouton droit de la souris.
3 Sélectionnez New dans le menu contextuel, puis selectionnez User.
4 Reglez les options suivantes pour configurer un nouvel utiliser :

À titre d'exemple, le nom d'utilisateur de connexion « 1XClient » est utilisé pour l'explication.

First name:1XClient

Password : Specifiez un mot de passer.

Selectionnez ensuite Password never expires dans les options de compte.

5 Sélectionnez l'utilisateur à ajouter et cliquez sur le bouton droit de la souris.
6 Sélectionnez Properties dans le menu contextuel.
7 Reglez les options suivantes: Dial-in tab : Sélectionnez Allow access dans Remote Access Permission (Dial-in or VPN).

Member Of tab : Ajoutez

« Wired_802.1X_Group »

Les préparatifs de configuration d'un réseau 802.1X sont alors achèvés.

Poursuivez avec l'émission du certificat à importer vers laamera.

Émettre le certificat CA

Préparez un ordinateur client Windows (ci-après dénommé « ordinateur client ») pour memoriser temporairement le certificat, et configurez de sorte que l'ordinateur client et l'ordinateur tournant sous Windows Server 2003 puisent être connectés via le réseau.

1 Lancez Internet Explorer sur I'ordinateur client.

2 Saisissez l'URL de l'autorité de certification dans la barre d'adresse, et cliquez sur Go To.

L'URL de l'autorité de certification est généralement comme suit :

http://

/CertSrv/

La page « Microsoft Certificate Services » s'ouvre.

Remarque

Si la page Microsoft Certificate Services n' apparait pas en utilisant l'URL ci-dessus, vérifie ce qui suit :

• Le service de site Web est-il activé dans Internet Information Service (IIS)?
• Certificate Services est-il active ?
  -La connexion est-elle bloquee par le pare-feu ou un logiciel antivirus sur I'ordinateur client?
• Les paramètres de configuration réseau et d'Internet Explorer sont-ils corrects sur l'ordinateur client ?

3 Lorsque Internet Explorer vous invite à saisir le nom de connexion et le mot de passer, saisissez le nom d'utilisateur comme suit.

Exemple: si le nom d'utilisateur est « 1XClient » et le nom de domaine « localnetwork.net »

[e-mail]

4 Cliquez sur Download a CA certificate, certificate chain, or CRL.
5 Sélectionnez Base 64 dans Encoding method et cliquez sur Download CA certificate.
La boîte de dialogue « File Download » s'ouvre.
6 Spécifiez l'emplacement de sauvegarde du fichier et sauvegardez le certificat CA.

Une fois le certificat CA sauvegardé, importez-le vers laamera. La procédure d'importation du certificat CA est alors achevée.

Télécharger le certificat client

Cette section explique comment telécharger le certificat client.

1 Lancez Internet Explorer sur l'ordinateur client et saisissez l'URL de l'autorité de certification dans la barre d'adresse.

L'URL de l'autorité de certification est généralement comme suit :

http://

/CertSrv/

2 Cliquez sur Go To.
3 Saisissez le nom de connexion et le mot de passage correctement.
La page « Microsoft Certificate Services » s'ouvre.
4 Cliquez sur Request a certificate, advanced certificate request et Create and submit a request to this CA dans cet ordre.
5 Reglez les options suivantes.

Certificate Template : Utilisateur

Key Options: Crééz un nouveau jeu de clés

CSP: Microsoft Enhanced Cryptographic

Provider v1.0

-Taille dcle:1024

Cochez Mark keys as exportable.

Additional Options: Sélectionnez SHA-1 pour

Hash Algorithm (algorithm de hachage).

6 Cliquez sur Submit.

Le message « The certificate you requested was issued to you. » apparait.

7 Cliquez sur Install this certificate, pour installer le certificat dans le magasin de certificates sur l'ordinateur client.

8 Cliquez sur Internet Options, Content et Certificates dans Internet Explorer, dans cet ordre. Le nouveau certificat client s'affiche dans l'onglet Personnel.

9 Sélectionnez le certificat installé et cliquez sur Export.... « Certificate Export Wizard » s'ouvre.

10 Cliquez sur Next et selectionnez comme suit. Do you want to export the private key with the certificate? : Selectionnez Yes, export the private key.

Select the format you want to use : Sélectionnez Personal Information Exchange - PKCS#12(PFX).

Password: Sécífiez le mot de passer de clé privée.
File to export: Sécífiez le nom du fichier à exporter.

Le certificat est exporté. Importez le fichier exporté vers laamera en tant que certificat client de laamera. Pour plus de détails, voir « Pour importer le certificat client » dans l'onglet Certificat client à la page 57.

Paramétrage des utilisateurs - Menu Utilisateur

Lorsque yous cliquez sur Utilisateur henu

Administrateur, le menu Utilisateur apparait.

Ce menu vous permet de spécifique le nom d'utilisateur et le mot de passer pour l administrateur et jusqu'à 9 types d'utilisateurs (Utilisateur 1 à Utilisateur 9) avec leurs droits d'accès respectifs.

Administrateur

Définissez les paramètres Nom d'utilisateur, Mot de passer et Retaper le mot de passer.

Utilisateur 1 à 9

Spécificiez Nom d'utilisateur, Mot de passer, Retaper le mot de passer et Mode de visualiser pour chaque ID d'utilisateur.

Nom d'utilisateur

Tapez un nom d'utilisateur de 5 à 16 caractères.

Mot de passer

Tapez un mot de passage de 5 à 16 caractères.

Retaper le mot de passer

Pour confirmer le mot de passer, saisissez à nouveau celui saisi dans la case Mot de passer.

Mode de visualiser

Si l'utilisateur est authentificé pour la connexion au visualiser principal, Sélectionnez le mode de visualiser à afficher après l'authentication.

Complet : L'utilisateur peut utiliser toutes les fonctions dans ce mode.

Panoramaique/Inclinaison:Enplus du modeLeger, l'utilisateur peut executer le panoramaique, l'inclinaison et le zoom.

Position prédéfinie: En plus du mode Léger, l'utilisateur peut effectuer les paramétrages de position prédéfinie de laamera.

Léger: En plus du mode Affichage, l'utilisateur peut selectionner la taille d'image du visualiser principal, selectionner le codec et capturer une image fixe.

Affichage:Lutilisateurpeutuniquementobserver l'imagede la camera.

Pour les fonctions disponibles dans chaque mode de visualiser, voir « Administrateur et Utilisateur » à la page 12.

Authentication du visaliseur

Spcificiez si I'utilisateur est authentifie lorsque le visualiser principal s'affiche.

Active: Le visualiser principal s'affiche en fonction du mode de visualiser de l'utilisateur authenticate.

Désacté: Sélectionné le mode de visualiser du visualiser principal qui s'affiche sans authentification, entre Complet, Panoramaque/Inclinaison, Position prédéfinie, Leger et Affichage.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Paramétrage de la sécurité — Menu Sécurité

Lorsque you cliquez sur Sécurité menu

Administrateur, le menu Sécurité apparait.

Ce menu vous permet de contrôler quels ordinateurs peuvent acceder à laamera.

De même, lorsque vous utilisez IPv6, les parametres de sécurité peuvent etre configures pour chaque réseau.

Le menu Sécurité comprend les onglets suivants :

Paramétrage et Vérification de Referer.

Onglet Paramétrage

Fonction de sécurité

Pour activer la fonction de sécurité, selectionnez Activé.

Stratégie par défaut

Selectionnez la rècle de base de limitation Permettre ou Refuser pour les ordinateurs spécifiés dans les menus Adresse réseau/Sous-reseau 1 à Adresse réseau/Sous-reseau 10 ci-dessous.

Adresse réseau/Sous-reseau 1 à Adresse réseau/Sous-reseau 10

Saisissez les adresses de réseau et les valeurs de masque de sous-reseau pour lesquelles vous désirez permettre ou refuser l'accès à laamera.

Vous pouvez specifier jusqu'à 10 adresses réseau et valeurs de masque de sous-reseau. Pour un masque de sous-reseau, tapez un nombre de 8 à 32.

(Pour IPv6, saisissez une valeur entre 8 et 128.)

Selectionnez Permettre ou Refuser dans la liste déroulante à la droite de chaque adresse de réseau/ masque de sous-reseau.

Conseil

La valeur de masque de sous-reseau est le nombre binaire indiqué à gauche de l'adresse de réseau.

Par exemple, la valeur de masque de sous-reseau pour « 255.255.255.0 » est 25.

Si vous spécifiez 192.168.0.0/24 et Permettre, vous autorisez l'accès aux ordinateurs ayant une adresse IP comprise entre « 192.168.0.0 » et « 192.168.0.255 »

Remarque

Vous pouvez acceder à laamera même à partir d'un ordinateur ayant une adresse IP dont le droit d'accès est régèle sur Refuser si vous saisissez le nom d'utilisateur et le mot de passer séciés pour les cases

Administrateur dans le menu Utilisateur.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Verificacion de Referer

La Verification de Referer verifie si la page Web exigeant l'accès est autorisée lors de l'accès à laamera. Si la page Web n'est pas autorisée, laamera refuse l'accès de la page Web à laamera.

Si vous souhaitez un accès à partir de pages Web autres que celle que laamera fournit, enregistrez leurs noms d'hote et leurs numérores de port dans la Liste d'exceptions.

Verification de Referer

Cochez la case de Verificacion de Referer.

Listedexceptions

Enregistrez les hôtes non ciblés pour la Vérification de Referer.

N°

Selectionnez les numeros enregistrres de la Lieste d'exceptions.

Nom d'hôte

Tapez le nom d'hote ou l'adresse IP du PC qui fournit la page Web que vous souhaitez enregistrer dans la Liste d'exceptions.

N^ de port

Tapez le nom d'hote ou le numero de port du PC qui fournit la page Web que vous souhaitez enregistrer dans la Liste d'exceptions.

Configurer

Enregistrez les valeurs du Nom d'hote et du N^ de port que vous avez tapées dans la liste du numero selectionné.

Supprimer

Supprimez le contenu de la liste selectionnée sous N^

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Sauvegarde de la position et de l'action de laamera — Menu Position prédéfinie

Lorsque vous cliquez sur Position prédéfinie
menu Administrateur, le menu Position prédéfinie apparait. Ce menu vous permet de sauvégarder les positions de panoramaque, inclinaison et zoom de la camera et de régler les suites d'opérations position (actions programmes des laamera).
Le menu Position prédéfinie comprend 2 onglets : Position et Suite prédéfinie.
L'écran d'aperçu s'affiche.
Il est possible de régler chaque paramètre séparémen pour l'Image 1 et l'Image 2.

Remarques

• Le menu Position prédéfinie n'est pas disponible lorsque SolidPTZ est définir sur Activé dans l'onglet Codec video du menu Caméra.
• Seule l'Image 1 peut être réglée lorsque SolidPTZ de l'Image 2 est régèle sur Désactivé.

Onglet Position — Sauvegarde de la position de panoramicque/inclinaison/zoom

Vous pouvez configurer la position deamera (positions de panoramicique, d'inclinaison et de zoom).

Écran d'aperçu

Cet écran sert à surveiller des images et à régler des positions prédéfinitiones.

Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 17).


Selectionnez l'image à configurer.

Paramétrage de la position d'accueil

Spectoriez la position actuelle de laamera en tant que la position initiale.

Set

Cliquez pour sauvegarder les positions actuelles de panoramicique, inclinaison et zoom comme position initiale. Pour déplacer laamera jusqu'à la position initiale, cliquez sur dans le panneau de commande (page 15).

Reset

Cliquez pour rétablier les réglages d'usine pour la position initiale.

Position à l'alarme

Cet apparéil peut synchroniser une position prédéfinie avec l'Entrée de capteur ou avec la Détction alterationamera.

Si une alarme est detectée par l'entrée de capteur ou la fonction Détction alteration camera, laamera se déplace automatiquement jusqu'à la position prédéfinie correspondante.

Si vous ne désirez pas la synchroniser avec un numéro prédéfini, Sélectionnéz none.

Entrée de capteur 1 (S1)

Selectionnez une position prédéfinie à synchroniser avec l'alarme de l'entrée de capteur 1.

Détéction altiération camera (TP)

Selectionnez une position prédéfinie à synchroniser avec l'alarme de détction d'alteration de laamera.

Préroglage

Vous pouvez configurer et sauvegarder les vignettes et les positions prédéfinies. Cliquez sur Call pour déplacer laamera jusqu'à la position prédéfinie spécifiée, puis cliquez sur Clear thumbnail pour supprimer les informations sur la vignette pour la position prédéfinie spécifiée.

N°

Selectionnez un numero predefini de 1 à 8 dans la liste déroulante.

Nom

Tapez un nom de position prédéfinie pour le numéro prédéfini sélection (32 caractères au maximum).

Set

Cliquez pour sauvegarder la position actuelle de laamera sur le numero prédéfini sélectionné.

Pour sauvegarder une position prédéfinie, procédez comme suit :

1

Déplacez laamera jusqu'à la position à sauvegarder, tout en vérifier l'image avec le visualisieur d'aperçu.

2

Selectionnez un numero predefini pour la sauvegarde, et saississez le Nom de position predefinie.

3

Cliquez sur le bouton Valider. La position de laamera est sauvegardée.

Call

Cliquez pour déplacer laamera jusqu'à la position prédéfinie.

Clear thumbnail

Cliquez pour supprimer la vignette de la position prédéfinie spécifiée.

Vignette

Cocher cette case enregistre une vignette dans laquelle vous enregistrez une position prédéfinie.

Selectionnez un bouton de radio pour déterminer si vous choisissez l'image actuelle deamera pour l'enregistrer en tant que vignette ou si vous enregistrrez une image spécifique.

Pour spécifier une image, cliquez sur Parcourir... Cliquez ensuite sur Soumettre.

Remarque

La taille maximale de fichier pour les images au format JPEG est d'environ 50 Ko.

Listedespositionsprédéfinies

En cliquant sur Prééglage, vous pouvez visualiser les informations sur les positions prédéfinitiones.

Copy

Vous pouvez copier la position predefinie de Video 1 et Video 2.

Selectionnez la position prédéfinie que vous souhaitez copier, puis-cliquez sur Copier.

Rename

Selectionnez la position prédéfinie que vous souhaitez renomer, puis-cliquez sur Renommer. Vous pouvez saisir des caractères. Appuyez sur la touche entree (retour) pour confirmer.

Clear

You pouvez supprimer des positions prédéfinies.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Remarque

Seuls les paramètres de Position à l'alarme peuvent être enregistrés ou annulés en cliquant sur OK/Cancel.

Onglet Suite prédéfinie — Paramétrage d'une suite position

Laamera se déplace dans l'ordre sur les positions programmesées (suite d'opérations).
Jusqu'à cinq programmes peuvent être régés comme suites d'opérations A à E.

Écran d'aperçu

Cet écran sert à surveiller des images et à configurer les paramétres de la suite d'opérations prédéfinie. Pour plus d'informations sur chaque bouton, reportez-vous à la barre de commande du Plug-in free viewer (page 17).


Selectionnez l'image à configurer.

Suite

Selectionnez Activé pour activer la fonction de suite d'opérations.

Délai de reprise en inactivité

Cette option est activée lorsque Suite est regle sur Active.

Avec cette option, vous pouvez selectionner la reprise ou l'abandon de la suite d'opérations après qu'elle a ete interrompue par une opération manuelle de panoramicique, inclinaison ou zoom, ou par un mouvement deamera jusqu'à la position predefinie déclenché par une alarme.

Activé : Specifiez le dél d'attente avant la reprise de la suite d'opérations (entre 5 et 3600 secondes). La suite d'opérations reprend automatiquement après lemelon spécifié.

Désacté: La suite d'opérations ne redémarre pas.

Suite A à Suite E

Configurez Suite A à Suite E respectivement.

Chaque paramétrage de suite d'opérations comporte 5 options: Activé/Desactivé, Séquence, Vitesse, Temps d'arrêt, Periode de validité.

Selectionnez la suite d'opérations à configurer dans la liste déroulante.

Activé : La suite d'opérations s'exécute.

Désacté: La suite d'opérations ne s'exécutes pas.

Remarque

Si rien n'est ajoute à la liste Séquence et si vous cliquez sur OK lorsque Activé est selectionné, la fonction Suite d'opérations échouera.

Sequence

Spcificiez la sequence de la suite d'opérations.

Les positions prédéfinies sauvégardées au moyen de l'onglet Position s'affichent dans la Liste des positions prédéfinies.

Selectionnez la position prédéfinie dans la Liste des positions prédéfinies, puis cliquez sur Ajouter. La position prédéfinie selectionnée est ajoutée à la liste Squence. Repétez cette procédure pour spécifique dans l'ordre les positions prédéfinies.

Pour vérifier une position prédéfinie, sélectionnez-la dans la Liste des positions prédéfinies, puis cliquez sur Call.

Pour supprimer une position prédéfinie de Séquence, Sélectionnez-la, puis cliquez sur Delete.

Pour changer l'ordre de Séquence, sélectionnez la position prédéfinie, puis cliquez sur Up ou Down.

Vitesse

Selectionnez la vitesse du mouvement deamera, entre 1 et 23 ou Fastest dans la liste déroulante. Plus le nombre du paramètre est élevé, plus laamera se déplace vite. La vitesse maximale est obtenue avec Fastest.

Temps d'arrêt

Tapez la durée d'arrêt de laamera sur chaque position prédéfinie (entre 1 et 3600 secondes).

Preview

Donne un aperçu de l'ordre des mouvements de la suite d'opérations sélectionnée.

La vitesse de l'opération et la durée de l'arrêt n'influencent pas l'opération d'aperçu.

Stop

Arrête l'aperçu actif.

Période de validité

Selectionnez la période pendant laquelle la suite d'opérations est activée.

Toujours: La suite d'opérations peut être activée à tout moment.

Programme : La suite d'opérations sera activée conformément à l'horaire spécifique.

Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranchesHoraires — Menu Programme » à la page 77.)

Remarque

Vous ne pouvez pas regler des suites d'opérations dont les périodes effectives se chevauchent.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Envoi d'une image par E-mail — Menu Courrier électronique

Lorsque vous cliquez sur Courrier électronique menu Administrateur, le menu Courrier électronique apparait.

En utilisant la fonction Courrier electronique, vous pouvez envoyer un e-mail avec comme piece jointe une image prise en liaisons avec une entree de capteur externe ou avec les fonctions de detection de mouvement integrees. Un fichier d'image peut également etre envoye periodiquement.

Le menu Courrier électronique comprend trois onglets : Éléments communs, Envoi d'alarme et Envoi périodique.

Onglet Éléments communs — Paramétrage de la fonction Courrier électronique

Courrier électronique

Selectionnez Activé pour utiliser la fonction Courrier électronique.

Remarques

Le taux de trame et la disponibilité du visualiser principal peuvent diminuer pendant la transmission d'un fichier par la fonction Courrier électronique.

Nom de serveur SMTP

Tapez le nom de serveur SMTP (64 caractères au maximum) ou son adresse IP.

Numero de port SMTP

Saisissez un numero de port de 25 à 65535.

Le numero de port standard est 25. Si TLS est activé, le numero de port standard pour les SMTP est 465.

Utiliser TLS

Pour utiliser la fonction de chiffrement par TLS, selectionnez Active.

Remarque

Ce modele en vente en Chine ne prend pas en charge la fonction TLS.

STARTTLS

Pour utiliser la fonction de chiffrement par STARTTLS, Sélectionnez Activé.

Remarque

Ce modele en vente en Chine ne prend pas en charge la fonction STARTTLS.

Authentication

Choisissez si I'authentication est requise lorsque vous envoyez un e-mail.

Désacté: Aucune authentification n'est requise lors de l'envoi d'un e-mail.

Active: Une authentication est requise lors de l'envoi d'un e-mail. Sélectionnez une des méthodes d'authentication parmi les suivantes et spécifique

Nom de serveur POP, Nom d'utilisateur et Mot de passage, tel que requis.

SMTP: Sélectionné cette option si l'authentication SMTP est requise.

POP avant SMTP : Sélectionnez cette option si l'authentication POP avant SMTP est requise.

Remarque

Si vous reglez Authentication sur Active, vous doivent désigné le nombre de l'origine et la validité des options.

Mode POP

Selectionnez POP3 ou APOP comme méthode d'authentication pour l'authentication POP.

Remarque

Ce modele en vente en Chine ne prend pas en charge l'authentication APOP.

Temps d'attente après POP

Réglez le temps d'attente dans POP avant SMTP avant l'authentication SMTP, une fois l'authentication POP achèvee. Le temps d'attente peut être régle de 0 à 10 000 ms.

Nom de serveur POP

Ce paramétrage est nécessaire lorsque POP avant SMTP est sélection dans Authentication.

Tapez le nom du serveur POP (réception de courrier) (64 caractères au maximum) ou l'adresse IP du serveur POP. Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue une authentification en utilisant un compte d'utilisateur POP.

Numero de port POP

Saisissez un numero de port de 110 à 65535.

Le numero de port standard est 110. Si TLS est activé, le numero de port standard pour les POP3 est 995.

Mode d'authentication

Selectionnez Connexion ou CRAM-MD5 comme méthode d'authentication pour l'authentication SMTP.

Remarque

Ce modele en vente en Chine ne prend pas en charge l'authentication CRAM-MD5.

Nom d'utilisateur, Mot de passage

Saisissez le nom d'utilisateur et le mot de passer de l'utilisateur qui possede le compte de courrier (64 caractères au maximum). Ce paramétrage est nécessaire lorsque le serveur SMTP qui envoie les e-mails effectue uneUTHentication.

Adresse e-mail de destinataires

Tapez 1'adresse e-mail de destinataire (64 caractères au maximum).

Vous pouvez specifier jusqu'à trois adresses e-mail de destinatrice.

Adresse e-mail d'administrateur

Tapez l'adresse e-mail d'administrateur (64 caractères au maximum).

Cette adresse est utilisé pour les réponses aux e-mails et pour l'envoi des messages système par le serveur de courrier.

Objet

Tapez le sujet/titre de l'e-mail (64 caractères au maximum).

Lorsque l'option Envoi d'alarme de l'onglet Envoi d'alarme est regle sur Activé, un e-mail envoyé en response à la détction d'alarme indiquera le type d'alarme dans l'objet. (S1) est ajoute pour la détction d'entrée de capteur, (TP) pour la détction d'interfERENCE de laamera, (MD) est par ailleurs disponible pour la détction de mouvement.

Message

Tapez le texte de l'e-mail (384 caractères au maximum). (Un changement de ligne équivaut à 2 caractères.)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Envoi d'alarme — Paramétrage du mode d'envoi de courriers électroniques lors de la détéction d'une alarme

Réglez pour l'envoi d'un e-mail lié à la détction d'alarme par l'entrée de capteur externe ou par les fonctions de détction de mouvement intégrées.

Remarque

Lorsque plusieurs des paramètres suivants sont actifs, laamera cree seulement deux images fixes à la fois. La troisième image fixe ne peut pas être créée sauf si l'une des deux images fixes précédentes est envoyée.

Menu Courrier électronique (SMTP)

• Onglet Envoi d'alarme Envoi d'alarme (lorsque

Ajout de fichier est regle sur Activé).

• Envoi périodique Envoi périodique

Menu Client FTP

• Onglet Envoi d'alarme Envoi d'alarme

• Envoi périodique Envoi périodique

Menu Déclencheur

Courrierélectronique(SMTP)

-ClientFTP

Envoi d'alarme

Selectionnez Activé pour l'envoi d'un e-mail lie à la détéction d'alarme.

Ajout de fichier

Réglez l'ajout ou non d'un fichier d'image (fichier JPEG) à l'e-mail.

Lorsque Activé est sélectionné, le fichier d'image portant le nom créé par les paramètres ci-dessous est joint à l'e-mail. Lorsque Désactivé est sélectionné, seul le message est envoyé.

Nom du fichier d'image

Saisissez le nom de fichier que vous désirez attribuer à l'image qui sera jointe à l'e-mail. Vous pouvez utiliser jusqu'à 10 caractères alphanumerices, - (trait d'union) et _ (trait de soulignement) dans le nom.

Suffix

Selectionnez le suffixe à ajouter au nom du fichier.

Aucune : Aucun suffixe n'est ajoute. Le nom de fichier d'image est assigné à l'image à envoyer par e-mail.

Date et heures : Le suffixe date et heures est ajoute au nom de fichier d'image.

Le suffixe date/heure comprend deux chiffres inférieurs pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'houre (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numero de sequence (2 chiffres), ajoutant ainsi un numero à 14 chiffres au nom du fichier d'image.

Numero de sequence : Un numero de sequence de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numero de sequence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Alarme

Selectionnez l'alarme à hier à la notification par e-mail.

Entrée de capteur 1: Le capteur externe connecté à l'entrée de capteur du port I/O de laamera.

Détction alteration camera : Alarme qui est déclenchée si laamera détecte une alteration, telle qu'un changement de direction ou des éclaboussures.

Intervalle: Reglez l'intervalle auquel vous désirez qu'un e-mail soit envoyé périodiquement après la détction.

Les c-mails sont envoyés après une durée d'intervalle spécifique jusqu'à ce que le paramètre de Détction alterationamera soit annulé ou que le paramètre de détention soit désactiver. Vous pouvez spécifique les heures (H) et minutes (M) entre 30 minutes et 24 heures (une journée).

Si la piece jointe est activée, le fichier n'est joint qu'au premier e-mail et non aux e-mails suivants.

Detection de mouvement: L'alarme détectée par la fonction Détction de mouvement.

Cliquez sur Detection et le menu Detection de mouvement s'affichera pour vous permettre de régler la fonction Detection de mouvement (page 77).

Période de validité

Spcificiez la période pendant laquelle la détction d'alarme s'applique.

Toujours: La détéction d'alarme est toujours effective.

Programme : Vous pouvez spécifique la période pendant laquelle la détction d'alarme s'applique.

Cliquez sur Schedule et le menu de la période de validité s'affichera. (« Paramétrage des tranchesHoraires — Menu Programme » à la page 77)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Envoi périodique

- Paramétrage du mode d'envoi périodique d'e-mails

Cet onglet vous permet d'effectuer un paramétrage pour l'envoi périodique d'e-mails.

Remarque

Lorsque plusieurs des paramètres suivants sont actifs, laamera creée seulement deux images fixes à la fois. La troisième image fixe ne peut pas être créée sauf si l'une des deux images fixes précédentes est envoyée.

Menu Courrier électronique (SMTP)

• Onglet Envoi d'alarme Envoi d'alarme (lorsque Ajout de fichier est regle sur Active).
• Envo périodique Envoi périodique

Menu Client FTP

• Onglet Envoi d'alarme Envoi d'alarme
• Envoi périodique Envoi périodique

Menu Declencheur

Courrierélectronique(SMTP)
-ClientFTP

Envoi périodique

Selectionnez Activé si vous désirez utiliser l'envoi périodique d'e-mail.

Nom du fichier d'image

Saisissez le nom de fichier de l'image jointe à l'e-mail avec au maximum 10 caractères alphanumerices, - (traits d'union) et _ (traits de soulignement).

Le nom réel du fichier d'image sera le nom du fichier d'imagéspecifié,plus un suffixe et l'extension.jpg.

Suffixe

Selectionnez le suffixe à ajouter au nom de fichier envoyé comme piece jointe à un e-mail.

Aucune: Le nom du fichier envoyé sera le nom du fichier d'image.

Date et heures : Le suffixe date et heures est ajoute au nom de fichier d'image.

Le suffixe date et heures comprend des chiffres pour 1'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes

(2 chiffres) et les secondes (2 chiffres), puis un numero de sequence (2 chiffres), ajoutant ainsi un numero à 14 chiffres au nom du fichier d'image.

Numero de sequencer : Un numero de sequencer de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numero de sequence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Intervalle

Tapez l'intervalle auquel vous désirez qu'un e-mail soit envoyé périodiquement. Vous pouvez spécifique les heures (H) et minutes (M) entre 30 minutes et 24 heures (une journée).

Période de validité

Sécífiez la période pendant laquelle l'envoi périodique s'applique.

Toujours: L'envoi périodique est toujours effectif.

Programme : Vous pouvez spécifique la période pendant laquelle l'envoi périodique s'applique.

Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 77)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Envoi d'images à un serveur FTP — Menu Client FTP

Lorsque you cliquez sur Client FTP menu

Administrateur, le menu Client FTP apparait.

Ce menu vous permet d'effectuer le paramétrage pour la capture et l'envoi d'images fixes à un serveur FTP.

Gracca la fonction Client FTP, vous pouvez envoyer vers un serveur FTP un filchier d'image enregistré lie a une entrée de capteur externe ou aux fonctions de détction de mouvement intégrées. Un filchier d'image peut également être envoy périodiquement.

Le menu Client FTP comprend trois ontlets : Éléments communs, Envoi d'alarme et Envoi périodique.

Onglet Éléments communs — Paramétrage de la fonction de client FTP

Fonction de client FTP

Pour activer la fonction de client FTP, selectionnez Activé.

Remarque

Le taux de trame et la performance fonctionnelle du visualiser principal peuvent diminuer pendant la transmission d'un fichier avec la fonction de client FTP.

Nom du serveur FTP

Saisissez le nom du serveur FTP sur lequel vous désirez télécharger les images fixes (64 caractères au maximum) ou l'adresse IP du serveur FTP.

Nom d'utilisateur

Saisissez le nom d'utilisateur pour le serveur FTP (64 caractères au maximum).

Mot de passer

Saisissez le mot de passer pour le serveur FTP (64 caractères au maximum).

Retaper le mot de passer

Retapez les mêmes caractères que vous avez saisis dans la zone Mot de passer pour confirmer le mot de passer.

Mode passif

Spectoriez si vous désirez que le mode passif du serveur FTP soit utilisé lors de la connexion à un serveur FTP. Sélectionnez Activé pour que le mode passif soit utilisé lors de la connexion à un serveur FTP.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Envoi d'alarme

— Paramétrage pour l'envoi à un client FTP lors de la détction d'une alarme

À régler pour l'envoi d'un fichier d'image au serveur FTP spécifique lié à la détction d'alarme par l'entrée de capteur externe ou par les fonctions de détction de mouvement intégrées.

Remarque

Lorsque plusieurs des paramètres suivants sont actifs, laamera cree seulement deux images fixes à la fois. La troisième image fixe ne peut pas être créée sauf si l'une des deux images fixes précédentes est envoyée.

Menu Courrier électronique (SMTP)

• Onglet Envoi d'alarme Envoi d'alarme (lorsque Ajout de fichier est regle sur Active).
• Envoi périodique Envoi périodique

Menu Client FTP

• Onglet Envoi d'alarme Envoi d'alarme
• Envo périodique Envoi périodique

Menu Declencheur

• Courrier électronique (SMTP)
• Client FTP

Envoi d'alarme

Selectionnez Activé pour envoyer le fichier d'image au serveur FTP lié à la détéction d'alarme.

Chemin d'accès distant

Tapez le chemin d'accès (64 caractères au maximum).

Nom du fichier d'image

Tapez le nom de fichier que vous désirez attribuer aux images lors de leur envoi au serveur FTP. Vous pouvez utiliser jusqu'à 10 caractères alphanumerices, - (trait d'union) et _ (trait de soulignement) dans le nom.

Suffix

Selectionnez le suffixe à ajouter au nom du fichier.

Date et heures : Le suffixe date et heures est ajoute au nom de fichier d'image.

Le suffixe date/heure comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes

(2 chiffres) et les secondes (2 chiffres), puis un numero de sequence (2 chiffres), ajoutant ainsi un numero à 14 chiffres au nom du fichier d'image.

Numero de sequenc : Un numero de sequenc de 10 chiffres entre 0000000001 et 4294967295 et un numero de sequence a 2 chiffres sont ajoutes au nom du fichier d'image.

Conseil

Un numero de sequence ajoute a Date et heures et a Numéro de sequence est utilisé pour identifier individuellement chaque fichier créé avec des événements d'alarme sequentiels.

Annulation du numero de sequence

Cliquez sur Clear pour remettre le suffixeNumero de sequence à 1.

Alarme

Selectionnez l'alarme à lier au fichier à transférer au serveur FTP.

Entrée de capteur 1: Le capteur externe connecté à l'entrée de capteur du port I/O de laamera.

Détction alterationamera : Alarme qui est déclenchée si laamera détecte une alteration, telle qu'un changement de direction ou des élaboussures.

Detection de mouvement: L'alarme détectée par la fonction Detection de mouvement.

L'alarme Detection par la fonction Detection de mouvement (page 77).

Remarque

Lorsqu'une position prédéfinie est définie dans le menu Position prédéfinie-Position liée à l'alarme, l'alarme n'est pas valide si laamera est déplacee vers une position prédéfinie.

Période de validité

Spectoriez la période pendant laquelle la détction d'alarme s'applique.

Toujours: La détéction d'alarme est toujours effective.

Programme : Vous pouvez spécifique la période pendant laquelle la détction d'alarme s'applique.

Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranchesHoraires — Menu Programme » à la page 77)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Envoi périodique — Paramétrage d'un envoi périodique à un client FTP

Vous pouvez specifier l'envoi périodique de fichiers d'image (fichiers JPEG) vers un serveur FTP.

Remarque

Lorsque plusieurs des paramètres suivants sont actifs, laamera cree seulement deux images fixes à la fois. La troisième image fixe ne peut pas être créée sauf si l'une des deux images fixes précédentes est envoyée.

Menu Courrier électronique (SMTP)

• Onglet Envoi d'alarme Envoi d'alarme (lorsque Ajout de fichier est regle sur Active).
• Envoi périodique Envoi périodique

Menu Client FTP

• Onglet Envoi d'alarme Envoi d'alarme
• Envo périodique Envoi périodique

Menu Declencheur

Courrierélectronique(SMTP)
- Client FTP

Envoi périodique

Selectionnez Activé si vous désirez qu'un envoi périodique soit effectué.

Chemin d'accès distant

Tapez le chemin d'accès distant (64 caractères au maximum).

Nom du fichier d'image

Tapez le nom du fichier de l'image envoyee au serveur FTP avec au maximum 10 caractères alphanumerices, - (trait d'union) et_ (trait de soulignement).

Le nom réel du fichier d'image sera le nom du fichier d'imagéspecifié,plus un suffixe et l'extension.jpg.

Suffix

Selectionnez le suffixe à ajouter au nom du fichier envoyé au serveur FTP.

Aucune:Le nom du fichier envoye sera le nom du fichier d'image.
Date et heures : Le suffixe date et heures est ajoute au nom du fichier d'image.

Le suffixe date et heures comprend des chiffres pour l'année (2 chiffres), le mois (2 chiffres), le jour (2 chiffres), l'heure (2 chiffres), les minutes (2 chiffres) et les secondes (2 chiffres), puis un numero de sequence (2 chiffres), ajoutant ainsi un numero à 14 chiffres au nom du fichier d'image.

Numero de sequence : Un numero de sequence de 10 chiffres entre 0000000001 et 4294967295 et deux chiffres fixes 00 sont ajoutés au nom du fichier d'image.

Annulation du numero de sequence

Cliquez sur Clear pour remettre le suffixe Numéro de séquence à 1.

Mode

Selectionnez le mode d'envoi périodique.

Mode périodique: Un fichier d'image est envoyé périodiquement, conformément aux valeurs spécifiées pour Intervalle et Période de validité.

Mode de suite: Un fichier d'image est envoyé à chaque fois que laamera est déplacee jusqu'à une position predefinie pendant la suite d'opérations.

Intervalle

Tapez l'intervalle auquel vous désirez que les images soient envoyées périodiquement au serveur FTP. Vous pouvez spécifique les heures (H), minutes (M) et secondes (S) entre 1 seconde et 24 heures (une journée).

Remarque

Selon la taille d'image, la qualité d'image, le débit binaire et l'environnement réseau, il se peut que l'intervalle réel soit supérieur à la valeur spécifique.

Période de validité

Sécífiez la période pendant laquelle l'envoi périodique s'applique.

Toujours: L'envoi périodique est toujours effectif.

Programme : Vous pouvez spécifier la période pendant laquelle l'envoi périodique s'applique. Cliquez sur Schedule pour afficher le menu de la période de validite. (« Paramétrage des tranches horaires — Menu Programme » à la page 77)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Paramétrage de la sortie d'alarme — Menu Sortied'alarme (SNC-CH115/CH120/CH160/CH220/CH260/DH120T/ DH160/DH220T/DH260/EB520/EM521/ZB550/ZM551)

Lorsque you cliquez sur Sortie d'alarme

Administrateur, le menu Sortie d'alarme apparait.

Vou puez regler le parametrage dans ce menu pour commander la sortie d'alarme du port I/O à l'arriere de la camera liée à la détction d'alarme, à la minuterie et la fonction Diurne/Nocturne.

Le menu Sortie d'alarme ne comprend qu'un seul onglet : Sortie d'alarme 1.

Conseil

Pour plus d'informations sur la connexion de peripériques à la sortie d'alarme du port I/O, voir le Manuel d'installation fourni.

Onglet Sortie d'alarme 1

Sortie d'alarme

Pour activer la fonction de sortie d'alarme, selectionnez Activé.

Mode

Selectionnez le mode de la fonction de sortie d'alarme.

Alarme :Commande la sortie d'alarme en la synchronisant sur une entree de capteur exter ou sur les fonctions de detection integrees.

Lorsque Alarme est selectionné, les options Entrée de capteur 1, Détction-alternationamera,

Detection de mouvement et Période de validité sont activées.

Minuterie :Commande la sortie d'alarme avec la minuterie.

Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranchesHoraires — Menu Programme » à la page 77)

Diurne/Nocturne :Commande la sortie d'alarme en liaison avec la fonction Diurne/Nocturne.

Entrée de capteur 1

Selectionnez cette option lorsque vous liez la sortie d'alarme au capteur externe connecté à l'entrée de capteur du port I/O de laamera.

Détction-alteration camera

Selectionnez cette option lorsque vous liez la sortie d'alarme à la détction alteration, comme lorsque la position de laamera est déplace ou lorsque laamera reçoit des éclaboussures.

Detection de mouvement

Selectionnez cette option lorsque vous liez la sortie d'alarme à la fonction Détction de mouvement. Cliquez sur Detection et le menu Détction de mouvement s'affichera pour vous permettre de régler la fonction Détction de mouvement (page 77).

Remarque

Dans le cas où la position prédéfinie synchronisée est spécifiée dans Position à l'alarme du menu Position prédéfinie, l'évenement d'alarme qui survient lorsque laamera se déplace jusqu'à la position prédéfinie ne sera pas valide.

Durée d'alarme

Selectionnez la durée de la sortie d'alarme entre 1 et 60 secondes.

Période de validité

Cette option est activée lorsque Mode est regle sur Alarme.

Specifiez la période pendant laquelle la détention d'alarme s'applique.

Toujours: La détéction d'alarme est toujours effective.

Programme : Vous pouvez spécifique la période pendant laquelle la détction d'alarme s'applique. Cliquez sur Schedule et le menu de période de validité s'affichera. (« Paramétrage des tranches horaires — Menu Programme » à la page 77)

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Paramétrage des opérations par le visualiseur — Menu Déclencheur

Cliquez sur Declencheur nu Administrateur pour afficher le menu Declencheur.

Ce menu vous permet de sélectionner les activités exécutables lorsqu'el'on clique sur le bouton du panneau du déclencheur dans le visualisér principal.

Courrier électronique (SMTP)

Cocher cette case permet de selectionner Courrier électronique (SMTP) sur le panneau du déclencheur dans le visualiser principal.

Si vous cliquez sur Courrier electronique (SMTP), une image fixe correspondant à l'instant du click est capturée, et votre e-mail est envoyé avec le fichier d'image en piece jointe à l'adresse de courrier spécifique.

Lorsque you cliquez sur e-Mail (SMTP) le menu Déclencheur-Courrier électronique (SMTP) apparait.

Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sontidentiques à celles du menu Courrier électronique (page 67).

Client FTP

Cocher cette case permet de selectionner Client FTP sur le panneau du déclencheur dans le visualiser principal. Si vous cliquez sur Client FTP, une image fixe correspondant à l'instant du click est capturée, et le fichier d'image est envoyé au serveur FTP.

Lorsque vous cliquez sur FTP client, le menu Déclencheur-Client FTP s'affiche. Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sont identiques à celles du menu Client FTP (page 71).

Sortie d'alarme 1

Cocher cette case permet de selectionner Sortie d'alarme 1 sur le panneau du déclencheur dans le visualiser principal. Vous pouvez commander la sortie d'alarme en cliquant sur Sortie d'alarme 1.

Selectionnez le mode de commande de sortie d'alarme
Commuter ou Minuterie.

Commuter: Chaque exécution d'un déclencheur fait commuter entre Activé (court-circuit) et Désactivé (ouvert).

Minuterie : Lorsque vous executez un déclencheur, la sortie d'alarme commute sur Activé et commute automatiquement sur Désactivé une fois le temps spécifique dans Durée écoulé.

Durée

Lorsque Minuterie est selectionné, spécifiez le temps pendant lequel la sortie d'alarme demeure désactivée, de 1 à 300 secondes.

Diurne/Nocturne

Cocher cette case permet de selectionner Diurne/ Nocturne sur le panneau du déclencheur dans le visualiser principal. Vous pouvez régler la fonction Diurne/Nocturne sur Activé (mode nocturne) ou Désactivé (mode diurne) en cliquant sur Diurne/ Nocturne.

Lorsque vous cliquez sur Diurne/Nocturne, le menu Déclencheur - Diurne/Nocturne s'affiche. Ce menu vous permet d'effectuer le paramétrage nécessaire. Les options paramétrables et les procédures de paramétrage sont identiques à celles de l'onglet Diurne/Nocturne dans le menu Caméra (page 38).

Remarque

La fonction Diurne/Nocturne n'est pas valide lorsque le Diurne/Nocturne est regle sur Automatique dans le menu Declencheur - Diurne/Nocturne, même si vous cliquez sur Declencheur.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Paramétrage des tranches horaires — Menu Programme

Lorsque yous cliquez sur Programme nu

Administrateur, le menu Programme apparait.

Le menu Programme comprehend 6 ontlets.

Il s'agit du même menu que le menu Programme qui

s'affiche lorsque vous cliquez sur Schedule pour régler

Période de validité dans les menus suivants.

Diurne/Nocturne : Programme dans l'onglet Diurne/ Nocturne du menu Caméra

Position prédéfinie (Image 1 ou 2): Bouton Programme dans l'option Position de la suite du menu Position prédéfinie

Courrier électronique: Programme dans l'onglet Envoi d'alarme ou Envoi périodique du menu Courrier électronique (SMTP)

FTP:Programme dans l'onglet Envoi d'alarme ou Envoi periodique du menu Client FTP

Sortie d'alarme : Programme dans l'onglet Sortie d'alarme 1 du menu Sortie d'alarme

Exemple : Lors du paramétrage du Courrier électronique (SMTP) (Envoi périodique) dans le menu Programme

Utilisez la même programmation hora chaque jour

Lorsque cette option est cochée, les mêmes valeurs de Heure de début et Heure de fin s'appliquent à tous les jours. Dans ce cas, les valeurs de Heure de début et Heure de fin des jours Lun (lundi) à Dim (dimanche) peuvent être saisies.

La tranche hora à droite du jour coché est la période de validité du programme.

Heure de début, Heure de fin

Spcificiez l'heure de debut et 1'heure de fin.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Paramétrage des options Entrée de capteur/Détection-altering camera/Détection demouvement — MenuDétection d'evènement

Lorsque vous cliquez sur Detection d'évenement menu Administrateur, le menu Detection d'évenement apparait. Le menu Detection d'évenement comprend l'Entrée de capteur, la Detection alterationamera et la Detection de mouvement. Le SNC-DH120/DH220/EM520/ZM550 ne prend pas en charge l'Entrée de capteur.

Seules les fonctions prises en charge s'affichent.

Onglet Entrée de capteur — Réglez l'entrée de capteur

Mode d'entrée du capteur

Spcificiez la direction du signal d'entrée detecté vers la borne d'entrée du capteur de laamera.

Normalement ouvert: détecte l'alarme lorsquel l'entrée de capteur est court-circuitée.

Normalement fermé : détecte l'alarme lorsqu'el'entrée de capteur est en circuit ouvert.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Détction alteration camera — Réglez la détction d'alteration de laamera

Selectionnez Activé pour activer la fonction de détction d'alteration de laamera, comme lors d'un changement de direction ou en cas d'élaboussures. Lorsque vous selectionnez Activé, vous pouvez selectionner la Sensibilité.

Sensibilité : Reglez la sensibilité de la détction alternation camera sur Élevé, Moyen ou Bas.

État de détction : Affiche l'etat de la détction d'alteration de l'heure à laquelle l'onglet Détction alterationamera est ouvert. Pour annuler l'etat de détction, cliquez sur le bouton Clear.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Remarque

L'activation de la fonction Detection-alteration camera risque d'être retardée dans les conditions suivantes.

• Quand l'Obturation lente automatique, dans Menu Camera-Onglet Image, est active.
  -Lorsque la taille de l'imagé 1 correspond à l'une des valeurs suivantes dans le menu Caméra, onglet codec video (SNC-CH220/CH260/DH220/ DH220T/DH260)

1920× 1440
1600× 1200
1280× 960
1280× 1024

Lorsque Detourage est Activé dans le menu Camera, onglet codec video (SNC-CH220/CH260/ DH220/DH220T/DH260)

Onglet Détction de mouvement — Reglez la Détction de mouvement

La fonction Détction de mouvement détecte les objets qui bougent dans l'image de laamera et émet une alarme.

Remarques

• Avant l'utilisation réelle, effectuez un test de fonctionnement pour vous assurer que la fonction détection de mouvement opère correctement.
• Meme lorsque le masquage de confidentialité est utilisé, la fonction Détction de mouvement opère sur la base des images préalables au masquage.
• La fonction Détction de mouvement ne s'affiche pas selon les paramètres de la fonction. Pour afficher le menu de Détction de mouvement, effectuez la configuration suivante.

Menu Systeme-Onglet Installation (page 31)

Sortie moniteur:Desactive.SNC-CH115/ CH120/CH160/CH220/CH260/DH120/DH120T/ DH160/DH220/DH220T/DH260/EB520/EM520/ EM521)
- Sortie video: Désacté (SNC-ZB550/ZM550/ZM551)

Menu Camer-Anglet Codec video (page 39)

• Boîte aux lettres : Désactévie.
• Détourage : Désacté.
• SolidPTZ: Désacté.
• Codec d'Image 2: Désacté.

Lorsque le menu Detection de mouvement s'affiche pour la première fois

Lorsque vous cliquez sur Detection de mouvement, « Security Warning » s'affiche.

Lorsque vous cliquez sur Yes, ActiveX control s'installé et le menu Détction de mouvement s'affiche.

Remarques

• S i Automatic configuration est activé dans les paramètres de réseau local (LAN) d'Internet Explorer, il se peut que l'image ne s'affiche pas. Désactivez alors Automatic configuration et configurez le serveur Proxy manuellement. Pour le paramétrage du serveur Proxy, informez-vous auprès de l'administrateur du réseau.
• Pour installer ActiveX Control, vousdezvezvous connecter à l'ordinateur en tant qu'administrateur.

Paramètres pour la détction de mouvement

Utilisez l'onglet Paramètres pour régler les conditions de la fonction Détéction de mouvement tout en observant les images de laamera. Il s'agit du même menu que le celui des paramètres qui s'affiche lorsque vous cliquez sur Détéction de l'onglet Transmissi on d'alarme du menu Courrier électronique (SMTP), ou du menu Client FTP.

Cliquez sur le paramètre de votrechoix dans la liste des paramétres afin de définir la zone de détention respective.

Cible de détction

Toutes les positions PTZ ou Position prédéfinie

Paramètres VMD (VMD : Détction de Mouvement)

Spcificiez la zone de détction, la reponse de détction, la vitesse de la reponse de détction et la taille de détction pour la Detection de mouvement.

Cliquez sur le paramètre de votrechioix dans la liste des paramétres afin de définir la zone de détéction respectivement.

Zone de détention

Spcificez le champ d'application effectif de la détction de mouvement.

Remarque

Les cadres qui apparaissent sur l'écran de contrôle n'apparaissent pas dans les fichiers d'image envoyés ou enregistrés avec la détéction de mouvement.

Configuration de la zone de détention

La procedurésuivante estutilisée pour configurer la zone de détéction de mouvement:

1

Servez-vous des boutons suivants pour spécifique la/ les zone(s) active(s) et la/les zone(s) inactive(s).

Ajouter région de détction

Cliqueurceboutacoutonajouteraune fenetre dezone active au centre del'écran.

Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour déplacer la zone.

Quand you place le curseur au sommet de la zone, il se transforme en que vous pouvez faire glisser pour déplacer le sommet.

Ajouter région de non-détction

Cliqueurceboutacoutonajouteraune fenetre dezone inactive au centre del'écran.

Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour déplacer la zone.

Quand you placez le curseur au sommet de la zone, il se transforme en que you pouvez faire glisser pour déplacer le sommet.

Supprimer région

Cliqueur sur ce bouton transformera le curseur en bouton. Pendant que le curseur est un bouton, cliquez sur une partie de la zone pour effacer cette zone.

Après la suppression, le CURSEUR RETROUVE SA FORMÉ d'origine. Pour quitter cette opération, cliquez à nouveau sur ce bouton.

Ajouter sommet

Cliqueur sur ce bouton transformera le curseur en bouton.À ce stade, lorsque vous cliquez sur une partie laterale de la zone, un sommet est ajoute à ce point.Apres I'ajout,le curseur retrouvse sa forme d'origine.Pour quitter cette opération,cliquez a nouveau sur ce bouton.

Supprimer sommet

Cliqueur sur ce bouton transformera le curseur en bouton.À ce stade, lorsque vous cliquez sur une partie du sommet de la zone, le sommet ajoute à ce point est supprimé.Apres la suppression,le curseur retrouve sa forme d'origine.Pour quitter cette opération,cliquez a nouveau sur ce bouton.

Remarque

Le sommet peut être déplace vers l'extérieur mais ne peut pas être déplace vers l'intérieur d'une zone.

Sensibilité de détention

Réglez la sensibilité de la détction de mouvement.

Il est possible de désigner une valeur de 1 à 100.
Cliqueur sur Rétablir la valeur par défaut transformé la valeur en valeur par défaut.

Réponse de détction

Réglez la vitesse de réponse de la détention de mouvement.

Il est possible de specifier une valeur de 1 à 5.
Cliqueur sur Rétablir la valeur par défaut transforme la valeur en valeur par défaut.

Taille de détention

Spcificiez la taille de détction minimum et la taille de détction maximum de la détction de mouvement. Pour spécifier la taille de détction, vous pouze saisir des valeurs ou faire glisser les sommets de la zone.

La taille de la zone est mesure en pixels.

• Quand vous placez le curseur sur la zone, il se transforme en flèche croisée que vous pouvez faire glisser pour aller sur la zone de la taille de détction minimum et la zone de la taille de détction maximum.
• Quand vous placez le curseur au sommet de la zone, il se transforme en . Faites glisser et déplacez le sommet pour ajuster la taille de détction.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Configuration du visualiseur - Menu Visualiseur

Cliquez sur Visualiser enu Administrateur pour afficher le menu Visualiser.
Grace a ce menu, vous pouvez selectionner le visualiser que vous souhaitez utiliser et configurer les parametres avances.
Le menu Visualiser comprend deux onglets:
Disposition et Sortie HTML.

Onglet Disposition

Page d'accueil

Réglez le visualiser ou la page d'accueil pour qu'il/elle s'affiche au moment de l'accès.

ActiveX viewer : Affiche ActiveX viewer au moment de 1'accès.

Plug-in free viewer: Affiche Plug-in free viewer au moment de l'accès.

Personnalise: Sélectionnez la page d'accueil à afficher. Pour sauvegarder le fichier HTML de la page d'accueil dans la mémoire Flash intégrée, utiliser la fonction « Page d'accueil personnelisée » de la Boîte d'outils SNC, qui se trouve sur le CD-ROM fourni.

Pour afficher votre Page d'accueil personnalisé, procédez comme suit :

1 Sélectionnez Personnelisé.
2 Saisissez le chemin d'accès du fichier HTML (jusqu'à 64 caractères) dans la case de texte à droite de Chemin d'accès.
3 Dans Mémoire sélectionnée, sélectionnez la mémoire dans laquelle la page d'accueil est sauvégardée.

Header

Configurez le parametrage du menu des barres affiché en haut de l'écran du visualiser. Sélectionnez Activé pour afficher le header et Désactivé pour le masquer.

Conseil

Meme lorsque vous sélectionnez Désacté, le menu Administrateur peut être affiché en saississant l'adresse URL suivant dans la case d'adresse de votre navigateur Internet.

Exemple:Lorsque l'adresse IP de la camera est définié à 192.168.0.100

http://192.168.0.100//14/index.html

Saisissez la valeur suivante pour < TAG> selon la langue que vous désirez utiliser.

en:Anglais

ja:Japonais

fr: Français

de : Allemand

it:Italian

es : Espagnol

zh_hant: Chinois (Caractères chinois traditionnels)

zh_hans : Chinois (Caracteres chinois simplifiés)

ko:Coreen

pt : Portugais

Style de bouton

Selectionnez Normal ou Simple.

Logo

Pour régler l'image du logo, cliquez sur Parcourir... etCHOISSEZ 1' image a afficher. Les formats de fichier image utilisables sont: GIF, PNG, JPEG. La taille maximale de fichier est 50Ko L'imagetéléchargee est affichée au format 150× 480 pixels. Cliquez sur Supprimer le logo header pour supprimer le logo regle dans I'onglet Initialiser du menu Systeme (page 33).

Couleur de texte, Couleur d'arrière-plan 1 et Couleur d'arrière-plan 2

Séciffiez les couleurs d'arrière-plan et la couleur de police.

Pour spécifique la couleur, saisissez « # », puis une valeur RGB en 6 caractères hexadécimaux.

Les 2 premiers nombres après # représentent le rouge, les 2 suivants le vert, et les 2 derniers le bleu. Sécífiez la luminosité pour chaque couleur. 256 niveaux de luminosité sont disponibles (00-FF).

Listedescameras

Vous pouvez enregistrer les cameras dans la liste des cameras. En selectionnant uneamera enregistrée sur l'écran du visualiser, vous pouvez voir les images de laamera enregistrée.

Remarque

La liste des caméras ne peut être régée que lorsque Plug-in free viewer est sélectionné comme page d'accueil.

Activé/Désactivé

Selectionnez Activé pour afficher la liste des cameras et Désactivé pour la masquer.

Style

Yououpouvezconfigurerlestyledela listedescameras.

Couleur d'arrière-plan

Sécicfiez la couleur d'arrière-plan de la liste des camères. Les couleurs sont spécifiées de la même façon que pour celles du header.

Enregistrement dans Cameras

Spcifiez un numero dans la liste des cameras et reglez l'adresse IP, le numero de port et les commentaires pour chaqueamera.

Insert: Cliquez pour enregistrer uneamera dans la liste des cameras.

Modify: Cliquez pour modifier la liste des cameras sélectionnées.

Delete : Cliquez pour supprimer la liste des cameras selectionnées.

Down: Cliquez pour décroître le numéro indiquant les nombres deamera enregistrés.

Up: Cliquez pour accroître le numero indiquant les nombres de camera enregistrres.

Texte

Remarque

La liste des cameras ne peuvent être régliée que lorsque Plug-in free viewer est sélectionné comme page d'accueil.

Texte1 texte, Texte2 texte et Texte3 texte

Saisissez le texte à afficher sur l'écran du visualiser.

Texte1 lien, Texte2 lien et Texte3 lien

Spécificiez l'URL du lien pour attribuer un lien au texte.

Couleur de texte, Couleur d'arrière-plan 1 et Couleur d'arrière-plan 2

Spectoriez la couleur de police du texte et les couleurs d'arrière-plan. Les couleurs sont spécifiées de la même façon que pour celles du header.

Afficher le commentaire si laamera est seLECTIONnée

Selectionnez cette option pour afficher des commentaires sur l'écran du visaliser.

Moniteur

Configurez le paramétrage de la partie affichage de l'image de laamera de Plug-in free viewer.

Remarque

La liste des cameras ne peuvent être régliée que lorsque Plug-in free viewer est sélectionné comme page d'accueil.

Diffusion initiale

Réglez la méthode d'affichage de l'image de laamera pour la diffusion continue.

Taille d'image initiale

Réglez la taille d'image initiale de laamera.

Codec d-image initial

Réglez le mode de codec initial.

Image1: Affiche le jeu d'images défin dans Image 1 du menu Caméra- onglet codec video lorsque la diffusion démarre.

Image2 : Affiche le jeu d'images défin dans Image 2 du menu Caméra- onglet codcc video lorsque la diffusion démarre.

Image3: Affiche le jeu d'images défin dans Image 3 du menu Caméra- onglet codec video lorsque la diffusion démarre.

Remarque

L'Image 1 s'affiche automatiquement sur l'écran du moniteur si laamera seLECTIONnée dans la Liste des caméras est comme suit :

• Image 2 : Codec de l'Image 2 : Désactivé.

• Image 3: Fonction Image 3 non installée, ou Codec de l'Image 3: Désactivé.

Vous pouvez vérifier les paramètres du codec dans Menu Caméra-Onglet Codec video.

PTZ initial

Réglez les modes de fonctionnement de panoramicique/ d'inclinaison/de zoom pour la diffusion continue.

Sans PTZ:PTZ n'est pas disponible lorsque la diffusion en continu demarre.

Zoom sur zone : Le zoom sur zone est disponible lorsque la diffusion en continu démarre.

Barre de commande PTZ : Affiche la barre de commande PTZ lorsque la diffusion en continu demarre.

Glissement de vecteur: Le glissement de vecteur est disponible lorsque la diffusion en continu démarre.

Taux de trame initial

Réglez le taux de trame d'image initiale de laamera.

Image initiale

Reglez l'affichage initial sur la zone d'affichage de l'image de laamera.

Image fixe : Les images fixes JPEG sont acquises à partir de laamera et affichées au démarrage.

Image spécifiée (URL) : Specifiez une image fixe de votre choix par URL au démarrage.

Lecture automatique : À exécuter pour démarrer la lecture.

Vide :Aucun affichage au demarrage.

Cliqueur pour lancer la diffusion: En cochant ceci lorsque Image fixe ou Image spécifiée est selectionne, vous pouvez demarrer la lecture en cliquant sur I'image.

Conseil

Si l'affichage du menu est Désacté, Vide ne peut pas être sélectionné.

Son initial

Réglez le volume initial du moment où début la diffusion continue. Cochez Coupure du son pourmettre le son en sourdine.

Remarque

Ce paramètre n'est valide que lorsque SNC ActiveX viewer est selectionné comme Méthode de diffusion

continue dans le Paramétrage de la barre de commande du Plug-in free viewer. Toutefois, cet appeareil n'est pas équipé de fonctions audio.

Afficher le menu

Décidez d'afficher ou de masquer les boutons d'utilisation en bas de la zone de l'image de laamera. Sélectionnez Activé pour afficher le menu, selectionné Desactivé pour masquer le menu.

Lorsque Active est selectionné, les éléments ci-dessous peuvent être régles :

Diffusion continue: Affiche les options de paramétrage de Diffusion continue, si cette option est cochée.

Taille d'image: Affiche le menu de paramétrage de Taille d'image, si cette option est cochée.

Taux de trame : Affiche le menu de paramétrage de Taux de trame, si cette option est cochée.

Position prédéfinie: Affiche le menu de paramétrage de Position prédéfinie, si cette option est cochée.

Déclencheur : Affiche les options de paramétrage de Déclencheur, si cette option est cochée.

Commande PTZ: Affiche le menu de paramétrage du mode Commande PTZ, si cette option est cochée.

Son: Affiche le menu de paramétrage de Son, si cette option est cochée.

Remarque

Cet apparéil n'est pas équipé de fonctions audio.

Capturer l'image : Affiche le bouton Capturer l'imagé, si cette option est cochée.

Codec d'image: Affiche le menu de paramétrage de Codec d'image, si cette option est cochée.

OK/Cancel

Voir « Boutons communs à chacun des menus » à la page 26.

Onglet Sortie HTML

Si le moniteur est destiné à un usage personnel, cet onglet peut être utilisé comme source d'exemple de sortie pour HTML et script. Pour plus d'informations sur le paramétrage, voir « Moniteur » de l'onglet Disposition.

Moniteur

Affiche un aperçu.

Preview: Affiche un aperçu sur le monitreur en fonction des paramètres actuels.

Default: Réinitialise le réglage sur celui figurant dans Visualisateur - onglet Disposition.

Remarque

La taille d'image selectionné n'est pas utilisé pour l'écran d'aperçu.

Script incorpore

Affiche la source d'exemple pour script.

Exampie HTML

Affiche la source d'exemple pour HTML.

Autres

Cette section explique comment utiliser le logiciel d'application et les commandes figurant sur le CD-ROM fourni.

Utilisation de la SNC toolbox

Pour plus de détails, reportez-vous au Guide des applications figurant sur le CD-ROM fourni.

Conseil

Téléchargez le dernier programme d'installation ou Guide des applications de la SNC toolbox à partir de l'URL suivante: http://www.sony.net/ipela/snc/

Utilisation de SNC audio upload tool—Transmission de données audio à laamera

Le SNC audio upload tool fourni vous permet de transmettre à laamera le son du microphone raccordé à l'ordinateur et de téléverser vers laamera le fichier audio destiné à la fonction d'alerte vocale.

Pour plus de détails, reportez-vous au Guide des applications figurant sur le CD-ROM fourni.

Utilisation du SNMP

Cet apparéil prend en charge le SNMP (Simple Network Management Protocol). Vous pouvez dire des objets MIB-2 au moyen d'un logiciel tel que le gestionnaire SNMP. Il prend également en charge l'interruption « coldStart » qui se produit à la mise sous tension ou au redémarrage de l' apparéil et l'interruption d'éché d'authentication qui informe de tout accès illégal effectué à l'aide du SNMP.

Les commandes CGI vous permettent de spécifique le nom de communauté et la limitation d'accès, l'hote auquel envoyer les interruptions et certains objets MIB-2. Pour pouvoir effectuer ce paramétrage, vous devez avoir obtenu l'authentication de l'administrateur de laamera.

1. Commandes de requête

Vous pouvez vérifier le paramétrage de « SNMP Agent » à l'aide des commandes CGI suivantes :

< Methode> GET, POST

http://ip_adr/snmpdconf/inquiry.cgi?inqjs=snmp

(Format de paramètre JavaScript)

http://ip_adr/snmpdconf/inquiry.cgi?inq=snmp

format standard)

La requête ci-dessus vous permet d'obtenir les informations de paramétrage suivantes. Une explication sur les informations de paramétrage à l'aide du format « inqjs=snmp » (paramètre JavaScript) est donnée ci-dessous.

var sysDescr = Nom du modele ...①

var sysObjectID 1.3.6.1.4.1.122.8501>

var sysLocation = «»...③

var sysContact = ...④

var sysName = «»...⑤

var snmpEnableAuthenTraps = 1 ...⑥

① Décrit le cas de « mib-2.system.sysDescr.0 ».
Vous ne pouvez pas changer ce paramètre.
② Décrit le cas de « mib-2.system.sysObjectID.0 ».
Vous ne pouvez pas changer ce paramètre.

③Décrit le cas de « mib-2.system.sysLocation.0 ». Ce champ permet de spécifique les informations sur l'emplacement de laamera. L'option par défaut est rien.
④Décrit le cas de « mib-2.system.sysContact.0 ». Ce champ permet de spécifique les informations sur l'administrateur de laamera. L'options par défaut est rien.
⑤ Décrit le cas de « mil-2.system.sysName.0 ». Ce champ sert à déscrier le mode d'administration de cetteamera. L'option par défaut est rien.
6Décrit le cas de « mib-2.snmpEnable AuthenTraps.0 ». Dans cet exemple, « 1 » (activation) est spécifique. Avec ce paramétrage, une interruption se produit en cas d'éché d'authentication. Lorsque « 2 » (déactivation) est spécifique, il n'y a pas d'interruption d'éché d'authentication.
⑦Décrit les attributs de communauté. Dans cet exemple, le nombre d'identification est « ID = 1 », le nom de communauté est « public » et la lecture (read) depuis toutes les adresses IP (0.0.0.0) est activée.
⑧Décrit les attributs de communauté, d'une manière similaire à ⑦. Dans cet exemple, le numéro d'identification est ID = 2 , le nom de communauté est « private » et la lecture (read) est activée par le paquet de requêtes SNMP de l'hôte « 192.168.0.101 »
⑨Décrit les attributs pour envoyer une interruption. Dans cet exemple, le nombre d'identification est « ID = 1 », le nom de communauté est « public » et l'envoi d'interruptions à un hôte ayant 1'adresse IP « 192.168.0.101 » est activée.

2. Commandes de paramétrage

Cet apparéil prend en charge les commandes de paramétrage du SNMP suivantes :

GET, POST

http://ip_adr/snmpdconf/snmpdconf.cgi? <parameter | = | &<parameter ...&...

Définissiez tout d'abord les paramètres suivants :

1) sysLocation=
Spécífiez le cas de « mib-2.system.sysLocation.0 »
sur la position . La longueur maximale de est de 255 caractères.
2) sysContact=
Spécifiez le cas de « mib-2.system.sysContact.0 » sur la position . La longueur maximale de est de 255 caractères.
3) sysName=
Spécifiez le cas de « mib-2.system.sysName.0 »
sur la position . La longueur maximale de est de 255 caractères.
4) enaAuthTraps=
Spécífiez la valeur du cas de « mib-2.snmp.snmp EnableAuthenTraps.0 » sur la position .
Tapez « 1 » (activation) ou « 2 » (déactivation) sur la position .
5) community = < ID > ,r , Specifiez les attributs de communautc. decrit le numero d'identification du parametre (1 à 8) decrit le nom de communauté a définir et decrit l'adresse IP de l'hote auquel vous autorisez l'acces (0.0.0.0 pour tous les hotes). Example : Pour autoriser la lecture par tous les hotes de la communauté « private » ayant le numero ID « 2 ». community = 2,r, private,0.0.0.0
6) trap = < ID> ,, Specifiez les attributs auxquels envoyer les interruptions. < ID> specifies le numero d'identification du parametre (1 a 8), specificie le nom de communauté auquel envoyer les interruptions et specificie l'adresse IP de I'hote auquel envoyer les interruptions. Example: Pour specificier la destination des interruptions comme la communauté publique, et le numero ID 1 . trap = 1 public,192.168.0.101
7) delcommunity = < ID> Ce paramètre permet de supprimer la precedente definition de communauté. < ID> spécifie le numero d'identification du parametre de communauté (1 à 8).

8) deltrap = < ID> Ce paramètre permet de supprimer la precedente definition de 1'hote auquel envoyer les interruptions. < ID> spécifique le numero d'identification du parametre d'interruption (1 à 8).

Après avoir modifié les paramètres 1) à 8) pour SNMP, vérifie ces modifications en utilisant une commande de requête. Si le paramétrage effectué est correct, redémarrez le SNMP à l'aide de la commande CGI ci-dessous.

Commande de redémarrage SNMP

< Methode> GET, POST
http://ip_adr/snmpdconf/snmpdconf.cgi? snmpd restart

Glossaire

Adresse IP

Acronyme de Internet Protocol Address (adresse de protocole Internet). Une adresse IP individuelle est attribuée à chaque équipement connecté à l'Internet.

Adresse MAC

Une adresse réseau qui identifie individuellement chaque carte réseau local (LAN).

Adresse réseau

Partie identifiant le réseau local (sous-reseau) dans une adresse IP.

AES

Abréviation de Advanced Encryption Standard. C'est la norme de cryptage nouvelle génération adoptée par le gouvernement américain.

Authentication EAP-TLS

TLS est un protocole d'authentication des méthodes EAP utilisant Transport Layer Security. En utilisant des certificates numériques et d'autres méthodes, EPA-TLS évite la falsification de données, l'écoutelectronique et la mystification.

CA (Autorité de certification)

Une autorité privée qui émet et contrôle des certificates numériques à utiliser pour l'authentication concernant l'accès reseau.

Capturer

Permet d'envoyer les données audio et video converties en données numériques de peripheriques video sur un ordinateur.

Certificat numérique

Un certificatlectroniquequ'une autoriteCA(Autorite decertification)délèvre,attestaantqu'uneclépublique pourannuleruncode secretestémisepar unauteurauthentique.

Client FTP

Logiciel utilise pour acceder à un serveur FTP.

Client RADIUS

RADIUS (Remote Authentication Dial-in User Service) est un protocole d'authentication et de reddition de comptes gerant l'accès réseau et un client RADIUS est une partie qui accede au réseau.

Dans un service de connexion Internet, un Network Access Server (NAS) tel qu'un serveur de numérotation et d'accès large bande est un client RADIUS. Dans un système de réseau local sans fil, un point d'accès réseau local sans fil est un client RADIUS.

Codec

Logiciel/Matériel pour le codage/décodage des données video et audio.

Contraste

La différence de teinte entre les parties les plus claires et les plus sommes de l'image.

Contrôle ActiveX

Un objet programmable pouvant être utilisé avec des pages Web ou d'autres programmes d'application. La technologie pour la création de contrôle ActiveX fait partie des logiciels mis au point par Microsoft.

Contrôle de la largeur de bande

Permet de limiter la quantité des données transmises.

Débit binaire

Débit auquel sont transmis les bits de données.

H.264

Un format de compression d'image. La norme écritte par JVT (Joint Video Team), une organisation commune de normalisation (composée de ISO et ITU-T. H.264), peut transmettre des données video avec un taux de compression supérieur à celui de MPEG4.

JPEG

Acronyme de Joint Photographic Expert Group (groupe mixte d'experts en photographie). Technologie ou norme de compression d'images fixes de l'ISO (International Organization for Standardization) et de l'ITU-T. Ce format de compression d'image est très fraisment utilisé sur l'Internet, etc.

Largeur de bande réseau

Débit binaire pouvant être utilisé pour le réseau.

Masque de sous-réseau

Flux 32 bits utilise pour désigner l'adresse de sous-réseau de l'adresse IP.

Mode passif

Mode par lequel un client FTP permet une connexion TCP pour la transmission des données au serveur FTP.

Monodiffusion

Transmission des données à l'appareil spécifique sur un réseau en spécifique une seule adresse.

MPEG4

Acronyme de Moving Picture Experts Group4. L'une des normes MPEG de format de compression d'image pour la transmission d'images avec un taux de compression élevé et une moinsonne qualite d'image.

Multidiffusion

L'adresse IP de classe D assignée entre 224.0.0.0 et 239.255.255.255. L'utilisation de cette adresse IP vous permet d'envoyer les mêmes données vers plusieurs apparéils.

Méthode EAP

Acronyme de Extensible Authentication Protocol (protocole d'authentication extensible). C'est un protocole dérivé de PPP (Point-to-Point Protocol) et ayant une fonction d'authentication.

Netteté

Mesure dans laquelle la limite entre deux parties de l'image est distinctement visible.

Nom commun

Une adresse URL à saisir dans le navigateur lorsqu'youe accedez à un site Internet employant un protocole (Secure Sockets Layer) avec fonction de sécurité. L'accès est accordé après que l'adresse URL du site Internet est vérifiée comme correspondant au nom commun du serveur.

Passerelle par défaut

Péripétrique pouvant être utilisé pour acceder à un autre réseau.

Port HTTP

Port utilise pour communiquer entre un serveur Web et un client Web tel qu'un navigateur Internet.

PSK

Abréviation de Pre-Shared Key. C'est une clé secrête pour creer une clé de cryptage, utilisée avec TKIP dans la norme de cryptage WPA. PSK signifie parfois un système d'authentication utilisant une clé précédément sécrête.

QoS

Saisissez une valeur dans le champ DSCP (Differential Service Code Point) compris dans le header IP pour commander la qualité du service de communication.

Saturation

Le degré de purete de la couleur.

Secret partagé

Une chaîne de caractères à utiliser pour une authentication mutuelle entre un serveur RADIUS et un client RADIUS.

Serveur DHCP

DHCP est l'acronyme de Dynamic Host Configuration Protocol (protocole de configuration dynamique de l'hote). L'adresse IP d'un terminal sans adresse IP individuelle peut être automatiquement attribuée par le DHCP (Dynamic Host Configuration Protocol). Le serveur DHCP attribue les addresses IP aux terminaux.

Serveur DNS

DNS est l'acronyme de Domain Name System (système de nom de domaine). Le système de nom de Domaine a été créé pour pallier au fait que l'adresse IP nécessaire pour se connecter à un ordinateur sur un réseau IP est numérique et difficile à memoriser. Un nom de Domaine est alphasétique et plus facile à memoriser. Lorsqu'un ordinateur client utilise un nom de Domaine pour se connecter à un autre ordinateur, il demande au serveur DNS de traduire ce nom en l'adresse IP correspondante. L'ordinateur client obtient alors l'adresse IP de l'ordinateur auquel il va se connecter.

Serveur DNS principal

Le premier des serveurs DNS qui répond à une demande des péripériques connectés ou d'autres serveurs DNS.

Serveur DNS secondaire

Serveur DNS auxiliaire utilisé lorsque le serveur DNS primaire ne peut pas l'être.

Serveur FTP

Un serveur utilise pour le transfert de fichiers sur un réseau.

Serveur NTP

Serveur de temps reseau qui émet et recoit les informations de temps sur les reseaux.

Serveur POP

Un serveur stockant les e-mails entrants jusqu'à ce que vous les ayez lus.

Serveur proxy

Serveur ou logiciel servant d'intérimédiaire entre un réseau local et l'Internet et qui se connecte à l'Internet au lieu de l'ordinateur d'un réseau local.

Serveur SMTP

Un serveur pour l'envoi ou le relais des messages de courrierlectronique entre les serveurs.

SLOC

Abréviation de Security Link over Coax.
SLOC est une technologie qui permet d'envoyer simultanément des images video composites
analogiques et des signaux IP numériques à l'aide d'un seul cable coaxial. Celle-ci a été développée par Intersil Corporation.

SNMP

Un protocole pour la surveillance et la gestion des péripériques réseau.

SSL

Acronyme de Secure Sockets Layer. C'est un protocole développé par Netscape Communications Corporation à utiliser pour des communications de données cryptées sur Internet.

Taux de trame

Nombre de trames d'une image en mouvement pouvant être transmis par seconde.

TCP

Acronyme de Transmission Control Protocol (protocole de contrôle de transmission). Un protocole standard utilisé pour les connexions Internet. Comparé à l'autre protocole, l'UDP, le TCP offre une communication fiable au prix, toute fois, d'une plus faible vitesse de communication.

TKIP

Acronyme de Temporal Key Integrity Protocol (protocole d'integrité par clé temporelle). Ce protocole est utilisé pour le cryptage WPA pour réseau local sans fil. TKIP fournit une sécurité elevée car il change les clés de cryptage sur la base de PSK pendant une communication en cours.

UDP

Acronyme de User Datagram Protocol (protocole de datagramme utiliser). Un protocole standard utilisé pour les connexions Internet. En comparaison à l'autre protocole TCP, UDP peut transmettre les données plus vite mais la fiabilité des communications n'est pas garantie.

WPA

Acronyme de Wi-Fi Protected Access (accès protégé Wi-Fi). C'est une norme de cryptage pour réseau local sans fil. Elle fournit une sécurité supérieur à celle de la norme WEP (Wired Equivalent Privacy) conventionnelle. Avec WPA, TKIP est utilisé pour la méthode de cryptage, et PSK et EAP sont utilisés pour le protocole d'authentication.

WPA2

Abréviation de Wi-Fi Protected Access 2. WPA2 est une norme avec laquelle AES (Advanced Encryption Standard) est ajusté à WPA.

Zoom numérique

Permet d'effectuer un zoom avant/arroire sur une image sans utiliser une fonction de zoom optique.

802.1X

Une norme qui effectue une authentication utilisateur, et une génération de clé et de traffic dynamique sur un réseau local.

Index

Chiffres

802.1X.. 56,90

A

Accueil 14

Active Directory 59

Administrateur 12,62

Adresse de multidiffusion. 44

Adresse e-mail 49

Adresse e-mail d'administrateur 49,68

Adresse e-mail de destinataire. 49,68

Adresse IP 45
adresse IP . 7

Adresse MAC 45

Adresse reseau/Sous-reseau. 63
AES. 88

Ajout de fichier 69

Ajuste automatique I'horloge lors des changements d'heure d'été 30

Ajuster. 29

Alarme 69,72

Annulation du numero de sequence. 69, 70, 72, 73

Annuler 65

Appel predefini 65

authenticateur 56

Authentication 49,68

Authentication du visualiser.... 62

Authentication EAP-TLS 88

authorisation a commander. 28

B

barre de titre. 28

Bouton Annuler. 26

Bouton OK. 26

C

CA (Autorité de certification) 56, 88

Camera. 27,34

Capturer 15

Certificat numérique 88

Chemind'accedistant. 72,73

Client FTP. 27, 76

Client RADIUS. 88

Codec video 39

commandes CGI. 86

commandes HTTP 49

Commuter 76

connexion. 13

Contrôle ActiveX. 9

Contrôle de la largeur de bande .... 44

Contrôle de taux adaptatif. 43

Couleur. 34

Date et heures actuelles 29

Demandeur. 56

Diffusion continue 44

Disposition 81

Diurne/Nocturne 21,76

Durée d'alarme. 75

Débit binaire. 43

décalage horaire 30

Déclencheur 27

Délai de reprise en inactivité 66

detection d'alarme. 69

Detection de Mouvement. 28, 75

Détourage. 40

E

Entree de capteur 1. 65, 75

Envoirdalarme. 69,72

envoid images. 21

Envoi periodique. 70, 73

envoi periodique d'e-mails 70

F

Fonction de client FTP. 71

Fonction de sécurité 63

Format de date et heures. 29

format de la date et de l'heure.... 29

Fuseau horaire. 30

G

Glossaire. 88

Grouper les positions prédéfinitiones... 65

H

H.264. 88

heure d'eté du fuseau hora.30

Heure de début 77

Heure de fin. 77

Horloge PC. 29

1

Image. 36

Image de contrôle. 17

image file. 21

Initialiser 32

Internet Explorer 8

Intervalle 7Q 74

IR Illuminator. 39

J

Journal d'accès. 34

Journal Systeme 34

JPEG. 13

L

I'adresse IP. 7

largeur de bande passante de réseau 44

Listedescameras 1882

M

Masque de sous-reseau. 45

Menu Administrateur. 26

Menu Camera. 34

Menu Client FTP. 71

Menu Courrier électronique (SMTP) 67

Menu Declencheur. 75

Menu Position prédéfinie. 64

MenuProgramme. 77

MenuRéseau. 45

Menu Sortie d'alarme. 74

Menu SSL 50

Menu Systeme. 28

Menu Sécurité 63

Menu Utilisateur 62

Message. 49,69

Minuterie. 76

Mode. 73, 74

Mode de commande exclusive. 28

mode de commande panoramicique/ inclinaison. 29

Mode de fonctionnement. 15

mode de transmission. 22

Mode de visualiser 12,62

Mode Diurne/Nocturne 38

Mode passif 72,89

Mode PTZ 29

Moniteur. 82

Mot de passage de clé privée 58

Multidiffusion 22

Multidiffusion continue. 44

Methode. 50

Methode EAP. 57,89

methode HTTP. 50

N

N^ 65

N^ de port HTTP. 46

N^ de port proxy. 50

Nom. 65

Nom commun. 89

Nom d'hote. 46

Nom d'utilisateur 49,62,68,71

nom de fichier 69,70,72,73

Nom de la barre de titre. 28

Nom de position prédéfinie. 65

Nom de serveur POP. 49, 68

Nom de serveur proxy. 50

Nom de serveur SMTP. 48,67

Nom du fichier d'imagel 69,72,73

Nom du serveur FTP. 71

Notification d'adresse IP dynamique. 48

Notification de courrier
électronique (SMTP). 48

Notification HTTP 49

Numero d'attente maximum 29

numéro de port 50

numéro de port de transmission ....44

Numero de port video. 44

Numéro de série 28

0

Objet. 49,68
Onglet Certificat CA 53
Onglet Installation. 31
Onglet Masquage de confidentialité 37
Onglet Paramétrage. 63
Onglet QoS. 46
Onglet Sortie HTML 84
Outil. 14

P

Page d'accueil 8,81
panneau de commande 19
Panoramaique/Inclinaison.... 15, 19, 29
Paramétrage. 14
Paramétrage de la position d'accueil. 65
Paramétrage IPv4 45
Paramétrage IPv6 46
Passerelle par défaut. 45
Picture. 36
Plug-in Free viewer 17
Position. 64
position de laamera. 64
position initiale. 65
position prédéfinie. 16, 20
Position à l'alarme. 65
Programme 28,77
Programme de configuration IP ....85
Prérglage. 65
PSK. 89
Période de validité 67, 70, 71, 73, 75

Q

Qualité d'image. 43

R

Redemarrer. 32
requete de certificat. 57
Retaperlemotdepasse.62,72
Réglages d'usine 33
Reinitialiser 65
Réseau 27,45
Rétabir le paramétrage 33

s

Sauvegarde de données de paramétrage. 33
sauevegarde lesdonnées de parametrage. 33
Secret partage 89
Security Warning. 78
serveur d'authentication. 56
Serveur DHCP. 45
Serveur DNS. 45
Serveur DNS principal 46
Serveur DNS secondaire 46
Serveur FTP. 71
serveur HTTP 49
Server POP 49,68
serveur proxy. 50
Serveur SMTP. 48, 67
Service d'authentication Internet 59
SLOC. 90
SNC audio upload tool 85
SNC desktop viewer. 25
SNC toolbox. 85
SNC viewer 23
SNMP 86
SolidPTZ 18
Sortie d'alarme 21, 27, 74, 76
SSL 90
Stratégie par défaut. 63
Suffixe 6970,72,73
Suffix de Domaine. 46
suite d'opérations 66
Suite prédéfinie. 66
Superposer. 30
supprimer. 33
Supprimer page d'accueil personnalisé. 33
Système 27, 28
Securite 27,63
Sequence. 66

T

Tailled'affichage 14
Tailledimage. 41
Taux de trame. 15, 42
TCP. 22
Temps d'arret 67
Temps de fonctionnement 29
Texte. 82

TKIP. 90

U

UDP 44
URL 49
Utilisateur. 12,60,62
Utilizez la même programmation horaire chaque jour 77
Utilitaire du système 23

V

Valeur d'usine. 33
Valider 65
Version du logiciel. 28
Visualiseur Menu. 81
Visualiseur principal. 14
Vitesse. 67

W

WPA. 90
WPA2. 90

Z

Zoom. 15, 19, 29

E

Éléments commun. 34, 67, 71

http://www.sony.net/

Sony Corporation
