NXL-FR316 - Système de vidéo conférence SONY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NXL-FR316 SONY au format PDF.
| Type de produit | Système de vidéo conférence |
| Marque | Sony |
| Modèle | NXL-FR316 |
| Dimensions (L × H × P) | 440 × 132 × 440 mm |
| Poids | Environ 14 kg |
| Alimentation | CA 100-240 V ±10%, 50/60 Hz, double, 800 W |
| Connecteurs d'entrée/référence | REFERENCE IN (BNC ×2), AUX IN (BNC ×1) |
| Connecteur réseau | NETWORK RJ-45 (100Base-TX) |
| Port de sortie état | STATUS OUT (D-sub 15 broches, collecteur ouvert) |
| Indicateurs LED | STATUS (vert/orange/rouge), BEACON (bleu) |
| Fonction principale | Pont pour signaux SDI vers production en direct 4K via réseau |
| Capacité d'extension | Support jusqu'à 16 cartes optionnelles en série (3 racks max) |
| Ventilation | Deux ventilateurs (A, B) avec cycle de remplacement ~5 ans |
| Sécurité | Mise à la terre obligatoire, dispositif de coupure d'alimentation |
| Accessoires fournis | Mode d'emploi (1) |
| Accessoires optionnels | Kit montage en rack RMM-10, cordon d'alimentation de rechange |
| Température de fonctionnement | Garantie 5°C à 40°C, performance 10°C à 35°C |
| Température de stockage | -20°C à +60°C |
| Précautions | Éviter condensation, pièces consommables (ventilateur, condensateur) |
| Garantie | Limitée Sony, consulter le site officiel |
FOIRE AUX QUESTIONS - NXL-FR316 SONY
Questions des utilisateurs sur NXL-FR316 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de vidéo conférence au format PDF gratuitement ! Retrouvez votre notice NXL-FR316 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NXL-FR316 de la marque SONY.
MODE D'EMPLOI NXL-FR316 SONY
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.
AVERTISSEMENT
Afin de réduire les risques d'incendie ou d'électrocution, ne pas
exposer cet appareil à la pluie ou à l'humidité. Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.
AVERTISSEMENT
Cet appareil doit être relié à la terre.
ATTENTION
- Il y a un danger d'explosion si une autre batterie que celle spécifiée est chargée. Ne chargez pas d'autres batteries que celles recommandées.
- Lors de la mise au rebut de la batterie ou du produit, vous devez respecter la loi de la région ou du pays concerné. Ne mettez pas la batterie ou le produit au rebut dans un feu ou un four chaud, ou n'écrasez pas mécaniquement la batterie et ne la coupez pas. Elle risque d'exploser ou de provoquer un incendie.
- Ne placez pas la batterie dans un endroit à température élevée, tel qu'à la lumière directe du soleil ou à proximité d'un feu. Elle risque de prendre feu, d'exploser ou de provoquer un incendie. Ne plongez pas et ne mouillez pas la batterie dans de l'eau douce ou de l'eau de mer. Cela risque de provoquer une électrocution.
AVERTISSEMENT
Cet appareil ne possède pas d'interrupteur d'alimentation. Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.
AVERTISSEMENT
L'utilisation de cet appareil à une tension autre que 120 V peut nécessiter l'utilisation d'un type différent de cordon ou de fiche de fixation, ou les deux. Afin de réduire les risques d'incendie ou d'électrocution, faites appel à un technicien qualifié pour toute réparation/entretien.
Attention - lorsque le produit est installé en rack :
- Prévention contre la surcharge du circuit de dérivation Lorsque ce produit est installé dans un rack et alimenté par une prise du rack, assurez-vous que le rack ne surcharge pas le circuit d'alimentation.
- Mise à la terre de protection
Lorsque ce produit est installé dans un rack et alimenté par une prise du rack, vérifiez que la prise est équipée d'une mise à la terre de protection adaptée.
-
Température ambiante interne du rack Lorsque ce produit est installé dans un rack, assurez-vous que la température ambiante interne du rack est comprise dans les limites spécifiées pour ce produit.
-
Prévention contre les situations dangereuses dues à un chargement mécanique inégal
Lorsque ce produit est installé dans un rack, assurez-vous que le rack ne crée pas de situations dangereuses dues à un chargement mécanique inégal.
- Prise en considération de la température de fonctionnement de l'équipement lors de son installation
Pour connaître la température de fonctionnement de l'équipement,
- Lors de l'installation, laissez l'espace suivant entre l'équipement et les murs afin de parvenir à un échappement et une radiation de la chaleur appropriés.
Droite, gauche : 4 cm
(1,6 pouces Arrière : 10 cm
(4 pouces) ou plus
ATTENTION
Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive au port suivant : • Connecteur NETWORK
AVERTISSEMENT : CET AVERTISSEMENT S'APPLIQUE AUX ÉTATS-UNIS UNIOUEMENT.
En cas d'utilisation aux États-Unis, utilisez le cordon d'alimentation RÉPERTORIÉ UL indiqué ci-dessous.
N'UTILISEZ AUCUN AUTRE CORDON D'ALIMENTATION.
Bouchon de fiche Lame parallèle avec broche de terre
(configuration NEMA 5-15P)
Cordon Type SJT, trois fils 16 AWG
Lonqueur Minimum 1,5 m (4 pieds 11 pouces),
moins de 4,5 m (14 pieds 9 pouces)
Caractéristiques nominales Minimum 10 A, 125 V
L'utilisation de cet appareil à une tension autre que 120 V peut nécessiter l'utilisation d'un type différent de cordon ou de fiche de fixation, ou les deux. Afin de réduire les risques d'incendie ou d'électrocution, faites appel à un technicien qualifié pour toute réparation/entretien.
AVERTISSEMENT : CET AVERTISSEMENT S'APPLIQUE AUX AUTRES PAYS. 1. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes la réglementation de sécurité locale applicable.
- Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.
Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.
AVERTISSEMENT
-
Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.
-
Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.
Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.
Cet équipement ne convient pas pour une utilisation dans des endroits où se trouvent des enfants.
Pour les clients au Canada
CAN ICES-3 (A)/NMB-3(A)
Pour les clients en Europe
Ce produit est prévu pour être utilisé dans l'environnement électromagnétique suivant : E4 (environnement EMC contrôlé, ex. studio de télévision).
AVERTISSEMENT
L'utilisation de cet appareil dans un environnement domestique risque de provoquer des interférences radio.
Pour les clients en Europe
Ne pas utiliser cet appareil dans une zone résidentielle.
Pour les clients au Canada
GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.
Aperçu
Cet appareil est un dispositif pont conçu pour le transfert de signaux d'entrée/ sortie SDI vers un système de production en direct 4K via un réseau. Il est possible de monter 16 cartes optionnelles en séries de 3 racks sur l'appareil.
Identification des pièces
Avant
1 Indicateur STATUS
Pour les détails, reportez-vous à la section « Indicateur d'état ».
2 Indicateur BEACON
Clignote en bleu en synchronisation avec le témoin de balise de toute carte optionnelle installée sur l'appareil.
3 DEL du panneau avant
S'allume en bleu lorsque l'appareil est sous tension (en fonction des réglages).

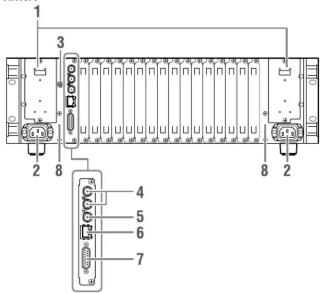

Arrière
1 Ventilateur (A, B)
2 Connecteurs d'alimentation (A, B)
3 Connecteur terre
4 Connecteurs REFERENCE IN
5 Connecteur AUX IN (pour extension ultérieure)
6 Connecteur réseau NETWORK
ATTENTION
Lors de la connexion du Connecteur réseau NETWORK de l'appareil
au peripherique, utilisez un cable blinde afin d'empecher tout
dysinctionnement du au bruit de rayonnement.
Emet les erreurs se produisant sur l'appareil ou sur les cartes optionnelles
Installées sur l'appareil
6 Touche RESET CIRCUIT BREAKER Lorsqu'une surcharge électrique se produit à cause d'un court-circuit, par exemple, ce bouton se déclenche et le circuit est coupé.
Installation
Pour utiliser cet appareil, les réglages doivent être configurés conformément au mode d'emploi. Pour les détails sur l'acquisition du mode d'emploi, contactez votre service après-vente Sony.
Indicateur d'état
Les états actuels de l'appareil sont indiqués par l'état de l'indicateur d'état.
| Indicateur | Etat Solution | |
| S'allume en vert | Indique que l'appareil fonctionne normalement. | — |
| Clignote en orange | Indique un avertissement qui n'a pas d'effet immédiat sur le fonctionnement normal.Exemple :• Le cycle de remplacement du ventilateur d'alimentation ou du ventilateur intégré est atteint.• Les informations de date et heure ont été réinitialisées.• Des formats erronés du signal d'entrée vidéo ou une erreur de signal a été détectée par la carte optionnelle. | Vérifiez les câbles connectés à l'appareil et l'état des signaux.Si l'indicateur d'état ne s'allume pas en vert malgré l'absence de problème avec les câbles et les signaux, contactez votre service après-vente Sony. |
| S'allume en rouge | Indique que l'appareil n'est pas sous tension malgré la présence d'alimentation électrique.Exemple :• L'unité centrale ne démarre pas correctement. | Redémarrez l'appareil.Si l'indicateur d'état s'allume ou clignote en rouge après le redémarrage de l'appareil, arrêtez l'utilisation de l'appareil et contactez votre service après-vente Sony. |
| Clignote en rouge | Indique qu'une erreur critique affectant le fonctionnement normal s'est produite.Exemple :• L'appareil est redémarré en mode récupération.• Une erreur de température s'est produite dans le boîtier.• Une erreur de tension d'alimentation s'est produite.• Une erreur d'alimentation s'est produite.• Une erreur d'arrêt de ventilateur est détectée.• Une erreur nécessitant le redémarrage de l'appareil est détectée.• Une erreur critique s'est produite sur la carte optionnelle. | |
| Eteint Indique | que que l'alimentation n'est pas fournie à l'appareil ou que l'unité centrale ne fonctionne pas correctement. | Si l'indicateur est éteint malgré la présence d'alimentation électrique, redémarrez l'appareil.Si l'indicateur d'état reste éteint après le redémarrage de l'appareil, arrêtez l'utilisation de l'appareil et contactez votre service après-vente Sony. |
Précautions d'utilisation
Condensation
Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation
disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.
Pièces consommables
Le ventilateur est une pièce consommable qui nécessitera un remplacement périodique.
Lorsque vous utilisez l'appareil à température ambiante, le cycle de remplacement est d'environ 5 ans.
Mais, ce cycle de remplacement ne représente qu'une indication et ne garantit pas la durée de vie de ce consommable. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur.
La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.
Précautions pour les dispositifs activés par réseau
Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d'une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.
Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l'appareil. Avant de connecter l'appareil au réseau, vérifiez que le réseau est bien protégé.
Pour des raisons de sécurité, lors de l'utilisation de cet appareil connecté au réseau, il est fortement recommandé d'accéder à la fenêtre de commande via un navigateur Web et de modifier la limitation d'accès des valeurs d'usine préréglées. (Reportez-vous au manuel d'installation.) Il est par ailleurs recommandé de modifier régulièrement le mot de passe.
Ne consultez aucun autre site Web dans le navigateur Web pendant ou après la configuration. Étant donné que l'état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d'utiliser l'appareil ou d'exécuter des programmes malveillants.
Spécifications
Spécifications générales
Alimentation CA 100 V à 240 V +/-10% 50/60 Hz, double
Consommation électrique
800 W
Dimensions 440 × 132 × 440 mm (17 ^3 / 8 × 5 ^1 / 4 × 17 ^3 / _8 po.) (L × H × P)
Poids Env. 14 kg (30 fl. 14 on.)
Plages de température
Température de fonctionnement garantie : 5 °C à 40 °C (41 °F à
Température de performance garantie : 10 °C à 35 °C (50 °F à
Température de stockage : -20 °C à +60 °C (-4 °F à +140 °F)
Spécifications E/S
REFERENCE IN
Connecteur Type BNC (2), 75 Ω en boucle
Nombre de lignes
1 (en boucle)
Formats du signal Sunc à trois niveaux HD, salvo du noir analogique, sunc
Sync a trois niveaux HD, salve du noir analogique, sync analogique
STATUS OUT
Connecteur D-sub 15 broches (femelle)
Formats du signal
Collecteur ouvert
NETWORK
Connecteur RJ-45
Nombre de lignes
Formats du signal
Compatible Ethernet 100Base-TX
AUX-IN
Connecteur Type BNC (1)
Accessoires fournis
Mode d'emploi (1)
Accessoires optionnels
Kit de montage en rack RMM-10
Cordon d'alimentation (pièces de rechange No.: 1-846-048-1X (USA, Canada),
1-551-631-XX (EU))
La conception et les spécifications sont sujettes à des modifications sans préavis.
Cet appareil utilise un code source μT-Kernel sous licence μT fournie par
T-Engine Forum (www.tron.org).
Remarques
- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
- Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
- Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.
