Type de produit	Climatiseur mobile avec pompe à chaleur et WiFi
Marque	Orbegozo
Modèle	ADRW 125
Fonctions	Froid, Chauffage, Déshumidificateur, Ventilateur
Réfrigérant	R290 (0,3 kg)
Débit d'air minimal	335 m³/h
Surface minimale requise	15 m²
Alimentation	220-240 V ~ 50 Hz
Connectivité	WiFi via application Orbegozo
Télécommande	Oui
Minuterie	Marche/Arrêt programmable (0-24 h)
Mode Nuit	Oui
Oscillation automatique	Oui
Réservoir d'eau	Avec indicateur de plein
Drainage continu	Possible en mode chauffage
Filtre à air	Lavable, nettoyage recommandé toutes les 2 semaines
Accessoires inclus	Tuyau d'extraction, kit fenêtre, télécommande, tuyau de vidange, goupilles de fixation
Codes d'erreur	E0 (capteur ambiant), E1 (capteur condenseur), E2 (réservoir plein en froid), E3 (capteur évaporateur), E4 (réservoir plein en chauffage)

FOIRE AUX QUESTIONS - ADRW 125 Orbegozo

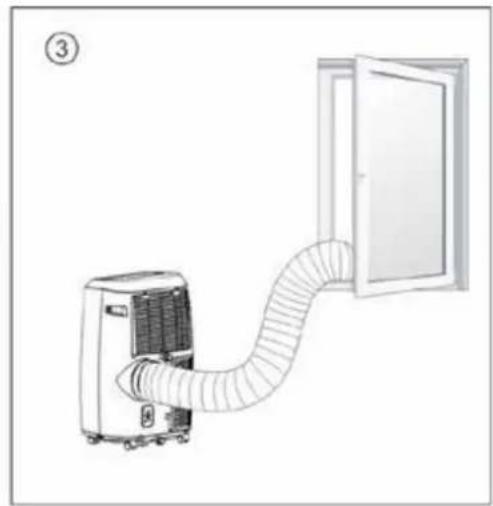

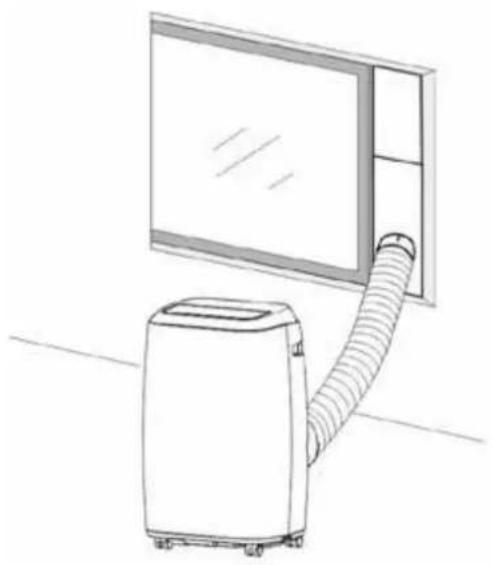

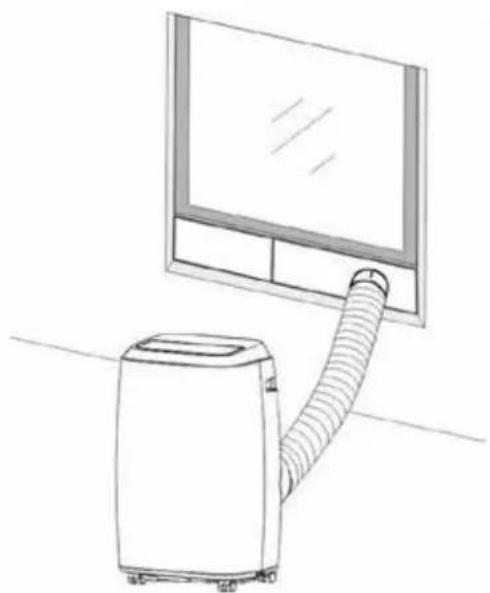

Comment installer le kit de fenêtre pour le climatiseur ADRW 125 ?

Ajustez le kit de fenêtre à la largeur de votre fenêtre (de 67,5 cm à 123 cm) et fixez-le avec les goupilles de fixation. Insérez le connecteur du tuyau d'extraction dans le trou du kit. Assurez-vous que le tuyau n'est pas plié et que la sortie d'air n'est pas obstruée.

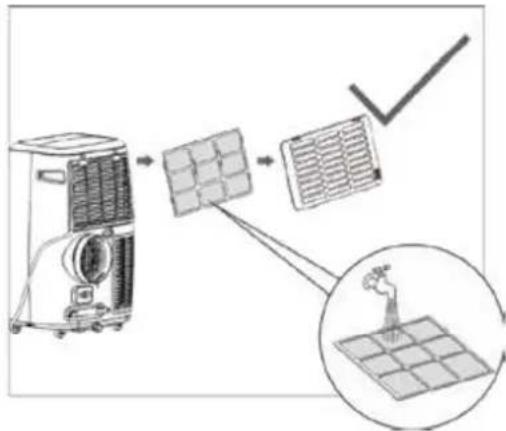

Comment nettoyer le filtre à air du climatiseur Orbegozo ADRW 125 ?

Ouvrez la grille d'entrée d'air, retirez le filtre. Nettoyez-le avec un détergent neutre et de l'eau tiède (max 40°C). Rincez, séchez à l'ombre, puis remettez-le en place. Effectuez cette opération toutes les deux semaines.

Que faire lorsque le réservoir d'eau est plein (indicateur allumé) ?

L'indicateur de réservoir plein clignote. Éteignez l'appareil, débranchez-le, retirez le bouchon en caoutchouc de la sortie de vidange au bas de l'appareil et videz l'eau dans un récipient ou un drain. Rebranchez et rallumez.

Comment utiliser la fonction WiFi sur le modèle ADRW 125 ?

Appuyez sur le bouton « Vitesse » pendant 5 secondes pour accéder au mode de configuration WiFi. Téléchargez l'application Orbegozo depuis Google Play ou l'App Store et suivez les instructions de l'application pour connecter votre climatiseur.

Quels sont les modes de fonctionnement disponibles ?

Le ADRW 125 propose les modes : Froid (16-31°C), Chauffage (16-31°C), Déshumidificateur (température automatique), Ventilateur (plusieurs vitesses). Utilisez le bouton Mode sur le panneau ou la télécommande pour basculer.

Comment régler la minuterie marche/arrêt ?

Pour la minuterie de marche : appareil éteint, appuyez sur « Minuterie », réglez l'heure (0-24 h) avec les boutons de température, confirmez. Pour la minuterie d'arrêt : appareil allumé, même procédé. Le voyant du timer s'allume.

Que signifient les codes d'erreur E0, E1, E2, E3, E4 ?

E0 : capteur de température ambiante défaillant. E1 : capteur du condenseur défaillant. E2 : réservoir d'eau plein en mode Froid. E3 : capteur de l'évaporateur défaillant. E4 : réservoir d'eau plein en mode Chauffage. Pour E0/E1/E3, remplacez le capteur ; pour E2/E4, videz le réservoir.

Pourquoi mon climatiseur ne refroidit-il pas assez ?

Vérifiez que les fenêtres et portes sont fermées. Assurez-vous que le tuyau d'extraction est correctement connecté et non obstrué. Nettoyez le filtre à air si nécessaire. La température sélectionnée est peut-être trop élevée. Éloignez les sources de chaleur.

Le climatiseur fait beaucoup de bruit, est-ce normal ?

Vérifiez que l'appareil est sur une surface plane et stable. Un léger bruit de flux de réfrigérant est normal. Si le bruit est excessif, assurez-vous que le sol est plat et que l'appareil n'est pas en contact avec des objets vibrants.

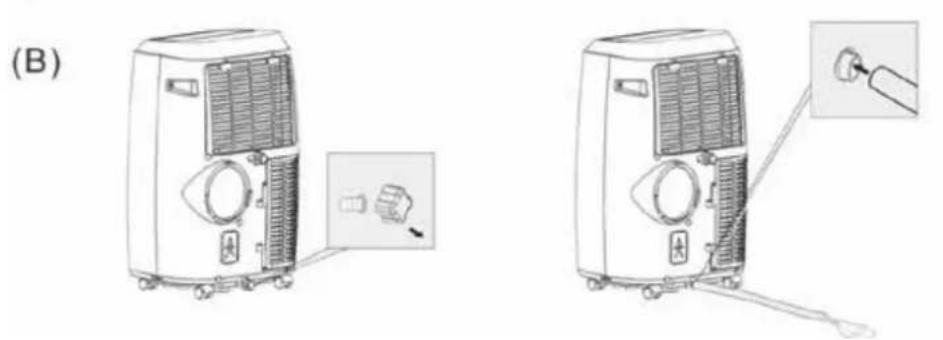

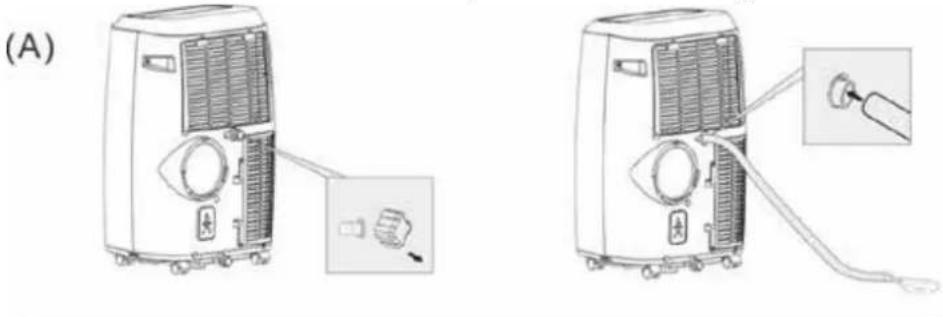

Comment installer le drainage continu en mode chauffage ?

Retirez le bouchon en caoutchouc du trou de vidange inférieur. Connectez un tuyau de vidange (inclus) à la sortie d'eau située à l'arrière (sortie d'eau mode déshumidificateur). Placez l'autre extrémité du tuyau dans un égout ou un récipient adapté.

MODE D'EMPLOI ADRW 125 Orbegozo

Veuillez dire attentivement ce manuel avant d'utiliser cet appeareil et conserveze-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

Veuillez dire ces instructions avant toute utilisation. Vous devez toujours respecter les consignes de sécurité lorsqu'you utilisez des apparciels électriques, telles que les suivantes:

Conseils généraux de sécurité

1. Cet apparéil peut être utilisé par des enfants 8 ans ou plus et des personnes représentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet apparéil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et la maintenance ne doit pas très effectuels par des enfants sans surveillance.
2. Les enfants doivent etre surveillés afin de s'assurer qu'ils ne jouent pas avec cet apparéil.
3. Gardez l'appareil et le cable à la portée des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) a leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agrée afin d'éviter un danger.
6. Ne débranchez jamais en tirant du cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.
8. Ne pas manipuler l'appareil, les mains mouillées.
9. Ne jamais placer l'appareil pres dans l'eau ou autre liquide.
10. Avant de nettoyer I'appareil, verifiez s'il est bien débranché.
11. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.
12. Cet apparéil n'est apte que pour une utilisation domestique.
13. Si vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com
14. AVENTISSEMENT: En cas de mauvaise utilisation de l'appareil, il ya un risque de blessure.

Avertissements supplémentaires pour les apparciels electrodomestiques contenant du gaz réfrigérant R290 (consultez la plaque signalétique du type de gaz réfrigérant utilisé).

VEUILLEZ LIRE ATTENTIVEMENT CE MODE D'EMPLOI AVANT D'UTILISER L'APPAREIL

Le gaz réfrigerant R290 respecte les directives environnementales européennes.
Cet appeareil contient environ 0,3kg de gaz refrigerant R290.
Le flux d'air nominal minimum est de 335m3/ h.
- Ne perforez et ne brûlez pas l'appareil.
- Utilisez uniquement les ustensiles recommendés par le fabricant pour dégeler ou nettoyer.
N'utilisez jamais l'appareil dans une piece complenant des sources d'ignition fonctionnant en continu (par exemple, des flammes allumées, un apparéil à gaz en marche ou encore un chauffage électrique en marche).
- Ne perforez aucun des composants du circuit réfrigérant.
- Il se peut que le gaz réfrigerant n'ait pas d'odeur.
- Une surface de plus de 15 m2 est nécessaire pour l'installation, l'utilisation et l'entrep dosage de l'appareil.
- La stagnation d'eventuelles fuites de gaz réfrigérant dans des pieces non aérées peut provoquer un incendie ou un risque d'explosion si le réfrigérant entre en contact avec des chauffages électriques, des cuisinières ou autres sources d'ignition.
Faites attention lorsque you entreposez l'appareil afin d'eviter tout probleme mecanique.
- Seules les personnes autorisées dont les compétences sont accrétdées par une agence qui les est certifiée pour manipuler des réfrigerants doivent travailler sur des circuits réfrigerants, conformément à la loi du secteur.
La maintenance et les réparations qui requirement l'assistance d'un autre professionnel agree都不敢 être réalisées sous la surveillance de spécialistes pour l'utilisation de réfrigerants inflammables.

AVERTISSEMENT

N'utilisez aucun moyen afin d'accélérer le processus de décongélation ou de nettoyage qui ne soient pas recommendés par le fabricant.

L'appareil doit être entreposé dans une piece ne contenant aucune source d'ignition fonctionnant en continu (par exemple, des flumes allumées, un apparil à gaz en marche ou un chauffage électrique en marche).

Ne perforez et ne brulez pas l'appareil.

Il se peut que le gaz réfrigérant n'ait pas d'odeur.

L'appareil doit être installé, fonctionner et être entreposé dans une piece complément une surface au sol de plus de 15 m2.

NOTE: Le fabricant peut fournir d'autres exemples adaptés ou l'information supplémentaire concernant l'odeur du réfrigérant.

INSTRUCTION POUR LA RÉPARATION DES APPAREILS CONTENANT DU R290

1 INSTRUCTIONS GENÉRALES

1.1 Verifications de la zone

Il convient d'effectuer des contrôle de sécurité pour garantir le minimum de risque d'ignition avant de travailler sur des systèmes contenant des réfrigerants inflammables. Il faut également respecter les précautions suivantes avant de réaliser tout travail de réparation sur le système de réfrigération.

1.2 Procedure de travail

Le travail doit être réalisé sous procédure contrôle, afin de minimiser le risque de présence d'un gaz ou d'une vapeur inflammable pendant la réalisation dudit travail.

1.3 Zone générale de travail

Le personnel de maintenance et les personnes travaillant dans la zone doit receiveoir les instructions concernant la nature du travail a realiser. Evitez de travailler dans des espaces réduits. Séparez la zone autour de l'espace de travail. Vérifie que les conditions au sein de la zone sont sûres en contrôlant le matériel inflammable.

1.4 Détction de la présence d'un réfrigerant

Vérifiez la zone à l'aide d'un détecteur de réfrigerant adapté, avant et pendant le travail, afin d'assurer que le technicien soit conscient des atmosphères potentiellément inflammbables. Vérifiez que l'équipement de détction de fuites utilisé puisse être utilisé en présence de réfrigerants inflammbables, c'est-à-dire, qu'il ne produit pas d'étincelles et qu'il soit fermé de manière hermétique et intrinsèquement sure.

1.5 Présence d'un extincteur

Un extincteur adapté doit être mis à disposition si vous projetez de réaliser un travail à chaud sur l'équipment de réfrigération ou toute autre partie associée. Un extincteur à poudre seche ou CO2 doit se couver pres de la zone de charge.

1.6 Aucune source d'ignition

Aucune personne réalisant des travaux en lien avec un système de réfrigération impliquant d'exposer des tuyaux contenant ou ayant contenu un réfrigérant inflammable ne doit utiliser de source d'ignition afin d'éviter tout risque d'incendie ou d'explosion. Toutes les sources possibles d'ignition, même la fumée de cigarette, doivent être suffisamment éloignées de l'endetroit d'installation, de réparation, d'extraction ou d'élimination si du réfrigérant inflammable risque d'être libéré dans l'espace environnant. Vérifiez la zone située autour de l'équipment avant de réaliser le travail, afin d'assurer qu'il n'existe aucun risque inflammable ou d'ignition. Des pancartes « Interdiction de fumer » doivent être affichées..

1.7 Zone aerée

Vérifiez que la zone se trouve à l'air libre ou soit correctement aérée avant d'acceder au système ou de réaliser tout travail à chaud. Il convient de respecter un niveau d'aération pendant toute la durée du travail. L'aération permet de disperser tout réfrigérant libre de manière sure et de l'expulser de préférence à l'extérieur de l'atmosphère.

1.8 Verifications de l'équipement de réfrigération

Lorsque les composants électriques sont replacés, ils doivent être adaptés à l'utilisation et aux specifications correctes. Les consignes d'entretien et de maintenance doivent être respectées à tout moment. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide. Les vérifications suivantes doivent être apportées aux installations contenant des réfrigerants inflammables

• La taille de la charge est conforme à la taille de la piece dans laquelle les pieces contenant le réfrigérant sont installées.
• Les sorties et disposits de ventilation fonctionnement correctement et ne sont pas obtrués.
• En cas d'utilisation d'un circuit de refroidissement indirect, il faut vérifier la présence de réfrigérant dans le circuit secondaire.
• Le marquage de l'appareil reste visible et lisible. Les marquages et symboles illisibles doivent'être corrigés.
• Les composants ou la tuyauterie de réfrigération sont installés dans une position où ils ne sont pas susceptibles d'être exposés à une substance qui pourrait corroder les composants contenant le réfrigerant, à moins que les composants ne soient construits avec des matériaux qui sont intrinsèquement résistant à la corrosion ou qui sont ajustement protégés contre la corrosion.

1.9 Vérification des dispositifs électriques

La réparation et la maintenance des composants électriques doit inclure des contrôleires de sécurité initiaux et des procédures d'inspection pour les composants. L'alimentation électricque ne doit pas être branchée au circuit en cas de panne risquant de promuttre la sécurité jusqu'à ce qu'elle cette dernière ait été correctement résolue. Si l'erreur ne peut pas être corrigée dans l'immediat et que l'appareil doit être laissé en marche, vous pouvez adopter une solution-temporaire ajustate. Informez le propriétaire de l'équipement pour que toutes les parties soient dûment conseillées.

Veuillez réaliser les contrôles de sécurité initiaux suivants :

• Les condensateurs doivent être décharges : cela doit être réalisé de manière sure afin d'éviter tout risque d'étincelle :
• Aucun composant électrique ou cable ne doit être branché lorsque vous chargez, récapérez ou purgez le système :
• La mise à la terre doit être continuaue.

2 RÉPARATION DES COMPOSANTS SCELLES

2.1 L'alimentation électricque doit être débranchée de l'équipement sur lequel vous travailliez lors de la réparation des composants scellés, lorsque vous retirez les couvercles scellés et autres pieces. Si vous avez absolument besoin d'une alimentation électricque branchée à l'équipement, un système de détction de fuite doit alors être situé en permanence au point le plus critique afin d'avertir de toute situation potentiellement dangereuse.
2.2 Faîtes particulièrement attention à ce qui suit afin de garantir que la carasse ne soit pas alterée lorsque vous travailliez avec les composants électriques et que le niveau de protection ne soit pas affecté. Cela inclut les dommages sur les câbles, un nombre excessif de branchements, des terminaux

non conformes aux specifications originales, des dommages sur les scellés, une installation incorrecte des presse-étoupes, etc.

Vérifiez que l'appareil est correctement monté.

Vérifiez que les scellés ou les matériaux de scellés n'ont pas été abîmés et qu'ils servent bien pour prévenir l'entrée d'atmosphères inflammbables. Les pieces de rechange doivent être conformes aux instructions du fabricant.

NOTE : L'utilisation d'une colle en silicone peut inibir l'effectivite de certains types d'équipements de détction de fuites. Il n'est pas nécessaire d'isoler les composants de maniere intrinsque avant de les travailler.

3 RÉPARATION DES COMPOSANTS INTRINSÉQUÉMENT SûRS

N'applique aucune charge inductive ou capacitive permanente au circuit sans vous estre assureuré aparavant de ne pas depasser la tension ou le courant supporte par I'equipement utilise.

Les composants intrinsèquement surs sont les seuls avec lesquels il est possible de travailler dans un environnement d'atmosphère inflammable. L'appareil test doit être compris dans la classification nominale correcte. Remplacez les composants uniquement par les pieces spécifiées par le fabricant.

L'utilisation d'autres pieces risque de provoquer l'allumage du réfrigérant dans l'atmosphère à cause d'une fuite.

4 CÁBLAGE

Vérifiez que le cablage ne soit pas use, soumis à une corrosion ou une pression excessive, une vibration, des bords tranchants ou autres effets négatifs pour l'environnement. La vérification doit également prendre en compte les effets du vieillissement ou la vibration continue des sources comme les compresseurs ou les ventilateurs.

5 DETECTION DE REFRIGERANTS INFLAMMABLES

N'utilisez jamais de sources potentielles d'ignition pour la recherche ou la détction de fuites de réfrigérant. N'utilisez jamais de torché d'halogénure (ou tout autre détector avec une flamme vivie).

6 MÉTHODES DE DÉTECTION DE FUIITES

Les méthodes de détction de fuites suivantes sont considérées acceptables pour les systèmes contenant des réfrigerants inflammables.

Voues nevez utiliser des detecteurs electroniques de fuites afin de détector des refrigerants inflammables. La sensibilité peut cependant ne pas etre adaptee ou bien demander un recalibrage. (L'equipement de detection doit etre calibre dans une zone qui ne contient aucun refrigerant).Verifie que le detecteur ne soit pas une source potentielle d'allumage et qu'il soit adapte pour le refrigerant utilisé. L'equipement de detection de fuites doit etre defini pour un pourcentage de LFL du refrigerant et doit etre calibre pour le refrigerant utilise a un pourcentage de gaz approprié (25% au maximum). Les fluids de detection de fuites sont adaptés pour etre utilisés avec la plupart des refrigerants, mais il faut eviter l'utilisation de détergents contenant du chlore, puisque ce dernier peut reagir avec le refrigerant et corroder les tuyaux en cuivre.

Voudevez eliminer/teindeur touteflamme vivencase de suspicion de fuite.

Si vous trouvez une fuite de réfrigérant nécessitant une soudure solide, tout le réfrigérant doit être recupéré du système ou être isolé (par des robinets) dans une partie du reste du système de la fuite.

L'azote libre d'oxygène (OFN, sigles en anglais d'Oxygen Free Nitrogen) doit être purgé par le biais du système, avant et pendant le processus de soudure.

7 EXTRACTION ET ÉVACUATION

Lorsque vous entrez dans le circuit de réfrigérant pour effectuer des réparations - ou pour toute autre action - vous doivent observer les procédures conventionnelles. Les mêilles pratiques doivent cependant être suivies puisque l'inflammabilité est à prendre en considération. Veuillez suivre la procédure suivante :

Retirez le réfrigerant;

Purgez le circuit avec du gaz inerte; Évacuez;

Purgez à nouveau avec du gaz inerte;

Ouvrez le circuit en coupant ou en soudant.

La charge du réfrigérant doit être récapurée dans des cylindres de récapération adaptés. Le système doit être « purgé » ou rince à l'aide d'OFN pour assurer l'unité. Il se peut que ce processus doive être réitérez plusieurs fois. N'utilise jamais d'air comprime ou encore d'oxygène pour cela.

Le rince sortira du système avec l'azote libre d'oxygène pendant que vous continuuez de replir jusqu'à atteindre la pression maximale de travail. Aérez ensuite l'atmosphère et jetez dans le vide. Ce processus doit être répétré jusqu'à ce qu'il ne reste plus de réfrigérant du tout dans le système. Lorsque vous utilisez la charge finale d'azote libre d'oxygène, le système doit être aéré avec la pression atmosphérique afin de permettre de travailler. Cette opération est absolument vitale si vous devez effectuer des soudures sur le tuyau. Vérifiez que la sortie de la pompe de vidage ne soit pas située pres d'une source d'ignition et que l'aération soit disponible.

8 PROCÉDURES DE CHARGE

Veuillez suivre les exigences suivantes en plus des procédures de charge conventionnelles :

• Vérifiez que les différents réfrigerants ne soient pas contaminés lorsque vous utilisez les

équipements de charge. Les tuyaux et les lignes doivent être les plus courts possible afin de minimiser la quantité de réfrigerant qu'ils contiennent.

• Les cylindres doivent être maintainus en position verticale.
• Vérifiez que le système de réfrigeration est branché à la terre avant de le charger avec du réfrigérant.
• Etiquetuez le système lorsque la charge est terminée (si vous ne l'avez pas encore fait).
• Faîtes très attention de ne pas replir excessivement le système de réfrigération.

Avant de charger le système, vérifie la pression à l'aide d'azote libre d'oxygène. Le système doit être soumis à des tests de fuites à la fin de la charge et toujours avant d'allumer l'appareil. Un test de fuites de suivi doit être effectué avant de quitter les lieux.

9 DÉSACTIVATION

Avant de réaliser cette procédure, il est primordial que le technicien soit entièrement familiarisé avec l'équipement et tous ses détails. Une bonne praticque est recommandée pour que tous les réfrigerants soient correctement récapérés. Avant de commencer, un échantillon d'huile et de réfrigerant doit être collecté au cas où une analyse préalable soit demandée avant de réutiliser le réfrigerant récapéré.

L'énergie électriche doit absolument être disponible avant de commencer.

a) Il faut se familiariser avec l'équipement et son fonctionnement.

b) Isoler le système au niveau électrique.
c) Avant d'essayer la procEDURE, il faut vérifier ce qui suit :

Que l'équipement de manipulation mécanique soit disponible, si nécessaire, pour manipuler les cylindres de réfrigérant;

Que tout l'équipement de protection personnelle soit disponible et utilisé correctement; le processus de récapération doit être supervisé à tout moment par une personne compétente; l'équipement de récapération et les cylindres s'ajustent aux standards appropriés.

d) Pomper le système réfrigerant, si cela est possible.
e) Si le vidage n'est pas possible, réaliser un collecteur pour que le réfrigerant puisse être retiret depuis différents endroits du système.
f) Vérifier que le cylindre soit situé sur la balance avant de commencer la récapération.
g) Activer la machine de récapération et agir conformément aux instructions du fabricant.
h) Ne pas surcharger les cylindres. (Ne pas dépasser 80% du volume de charge liquide).
i) Ne pas dépasser la pression maximum de travail du cylindre, même temporairement.
j) Lorsque les cylindres sont correctement replis et que le processus s'achève, il faut vérifier que les cylindres et l'équipement se retirent rapidement de l'endroit et que toutes les valves d'isolement de l'équipement soient fermées.
k) Le réfrigérant récapéré ne doit pas être charge dans un autre système de réfrigération, sauf s'il a été nettoyé et vérifié.

10 ETIQUETAGE

L'équipement doit être étiqueté en indiquant qu'il a été désactivé et que son réfrigerant a été vidé.

L'étiquette doit être datee et signee. Verifier que des étiquettes soient presents sur l'equipement indiquant que l'equipement contient du réfrigérant inflammable.

11 RÉCUPÉRATION

Lorsque vous retirez un réfrigérant d'un système, que ce soit pour un service ou pour le démonter, nous vous recommendons de vérifier que tous les réfrigérants soient éliminés de manière sure. Lorsque vous transférez du réfrigérant dans les cylindres, vérifie que vous utilisez uniquement les cylindres de récapuration de réfrigérant appropriés. Vérifie que le nombre correct de cylindres est disponible pour conserver la charge entière du système. Tous les cylindres utilisés doivent être désignés pour le réfrigérant récapuré et être étiquetés pour ledit réfrigérant (à savoir, des cylindres spéciaux pour la récapuration de réfrigérant). Les cylindres doivent être complets avec une valve de soulagement de pression et des robinets associés en bon état. Les cylindres de récapuration vides doivent être evacués et refroidis si possible avant de commencer la récapération.

L'équipment de récapération doit être en bon état (avec un ensemble d'instructions disponible) et adapté pour récapérer les réfrigerants inflammables.

De plus, un ensemble de balances calibrées doit être disponible et en bon état. Les tuyaux doivent être complets avec des couplages de déconnexion sans fuites et en bonnes conditions. Avant d'utiliser l'équipement de récapération, vérifie qu'il fonctionne correctement, que sa maintenance ait est étaguée et que ses composants électriques associés soient scellés afin d'eviter tout allumage, en cas de libération de réfrigérant. Veuillez consulter le fabricant en cas de doute.

Le réfrigérant recupéré doit être restitue au fournisseur de réfrigérant, conservé dans le cylindre de récapération correct et il convient de préparer la Note de transfert de résidus correspondante. Ne mélangez pas les réfrigérants dans des unités de récapération et encore moins dans des cylindres. Si vous doivent rester les compresseurs ou les huiles du comprateur, vérifie d'avoir bien evacué à un niveau acceptable afin de vérifier que le réfrigérant inflatable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être terminé avant de rendre le comprateur aux fournisseurs. Il faut uniquement appliquer le chauffage électrique au corps du comprateur pour accélérer ce processus. Toute drainage d'huile effectué depuis un système doit être réalisé de manière sure.

Compétence du personnel d'entretien

Général

• Une formation spéciale, en plus des procédures normales de réparation des équipements de rafraîchissement, est nécessaire lorsque l'équipement est affecté par des réfrigerants inflammables.
  Dans de nombreux pays, cette formation est réalisée par des organismes de formation nationaux qui sont accréductés pour envisigner les normes de compétence nationales pertinentes qui peuvent être définies dans la législation.
• La compétence obtenue doit être documentée par un certificat..

Formation

La formation doit comprendre les éléments suivants :

• Informations sur le potentiel d'explosion des réfrigerants inflammables pour démontré que les matériaux inflammables peuvent être dangereux s'ils sont manipulés sans précaution.
• Informations sur les sources d'inflammation possibles, en particulier celles qui ne sont pas évidentes, comme les briquets, les interrupteurs, les aspirateurs ou les chauffe-eaux électriques.
• Informations sur les différents concepts de sécurité :
• Non ventilé - (voir clause GG.2) La sécurité de l'appareil ne dépend pas de la ventilation du boîtier. Le fait d'éteindre l'appareil ou d'ouvrir le boîtier n'a pas d'effet significatif sur la sécurité. Toutefois, il est possible que des fuites de réfrigerant s'accumulent à l'intérieur de l'appareil et qu'une atmosphère inflammable se dégage lors de l'ouverture du boîtier.
• Piece ventilée - (voir clause GG.4) La sécurité de l'appareil dépend de la ventilation du boîtier. Le fait d'éteindre l'appareil ou d'ouvrir le boîtier a un effet considérable sur la sécurité. Assurez-vous que la ventilation est suffisante avant d'utiliser l'appareil.

• Pièce ventilée - (voir clause GG.5) La sécurité de l'appareil dépend de la ventilation de la pièce. Le fait d'éteindre l'appareil ou d'ouvrir le boîtier n'a pas d'effet significatif sur la sécurité. La ventilation de la pièce ne doit pas être interrompu pendant les procédures d'entretien. Informations sur le concept de composants et de boîtiers scellés selon la norme IEC60079-15 : 2010.

• Informations sur les procédures d'entretien correctes:
  a) Mise en fonctionnement

• Assurez-vous que la surface est suffisante pour la charge de réfrigérant ou que le conduit de ventilation est monté correctement.
  Raccordez les tuyaux et effectuez un essai d'etanchéité avant de charger le réfrigerant.
• Vérifiez l'équipement de sécurité avant de l'allumer..

b) Entretien

• Les équipements portables doivent être entretenus à l'extérieur ou dans un atelier spécifiquenéquipé pour l'entretien des unités contenant des réfrigerants inflammables.
  Assurez-vous que la ventilation du lieu de travail est suffisante.
• Veuillez noter que le mauvais fonctionnement de l'equipement peut etre d'u une perte de réfrigerant et a une possible fuite de réfrigerant.
• Déchargez les condensateurs sans provoquer d'étincelles. La procédure standard pour court-circuiter les bornes d'un condensateur produit généralement des étincelles.
• Remontez les boîtiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez l'équipement de sécurité avant de l'allumer.

c) Réparation

• Les équipements portables doivent être entretenus à l'extérieur ou dans un atelier spécifique équipé pour l'entretien des unités contenant des réfrigerants inflammables.
  Assurez-vous que la ventilation du lieu de réparation est suffisante.
• Veuillez noter que le mauvais fonctionnement de l'équipment peut être dû à une perte de réfrigérant et à une possible fuite de réfrigérant.
• Déchargez les condensateurs sans provoquer d'étincelles.
  Lorsque la soudure est nécessaire, les procedures suivantes doivent etre executees dans I'ordre correct :
• Retirez le réfrigérant. Si la recupération n'est pas exigée par les réglementations nationales, vidangez le réfrigérant à l'extérieur. Assurez-vous que le réfrigérant vidange ne présente aucun danger. En cas de doute, une personne doit superviser la sortie. Faites particulièrement attention à ce que le réfrigérant vidange ne penètre pas à nouveau dans le bâtiment.
• Évacuez le circuit réfrigérant.
• Purgez le circuit réfrigérant avec de l'azote pendant 5 minutes.
• Évacuez à nouveau.
• Retirez les pièces à remplacer en les coupant et non en les enflammant.
• Purgez le point de soudure avec de l'azote pendant le processus de soudure.
• Effectuez un test d'étanchéité avant de charger le réfrigérant.
• Remontez les boîtiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez l'équipement de sécurité avant de l'allumer.

d) Démontage

• Si la sécurité est affectée lorsque l'équipement est étant, la charge de réfrigerant doit être retiree avant d'eteindre l'équipement.

Assurez-vous que la ventilation est suffisante à l'endetroit où se trouve l'appareil.
- Veuillez notes que le mauvais fonctionnement de l'équipment peut être dû à une perte de réfrigérant et à une possible fuite de réfrigérant.
- Déchargez les condensateurs sans provoquer d'étincelles.
- Retirez le réfrigérant. Si la recupération n'est pas exigée par les réglementations nationales, vidangez le réfrigérant à l'extérieur. Assurez-vous que le réfrigérant vidange

ne présente�除a cun danger. En cas de doute, une personne doit superviser la sortie. Faites particulierement attention a ce que le refrigerant vidange ne penetre pas a nouveau dans le bateau.

e) Élimination

Assurez-vous que la ventilation du lieu de travail est suffisante.
- Retirez le réfrigérant. Si la récapétation n'est pas exigée par les réglementations

nationales, vidangez le réfrigérant à l'extérieur. Assurez-vous que le réfrigérant vidange ne présente aucun danger. En cas de doute, une personne doit superviser la sortie. Faites particulièrement attention à ce que le réfrigérant vidange ne pénétre pas à nouveau dans le bâtiment.

• Évacuez le circuit réfrigérant.
• Purgez le circuit réfrigerant avec de l'azote pendant 5 minutes. Évacuez à nouveau.
• Arrêtez le compresseur et vidangez l'huile.

Transport, marquage et stockage d'unités utilisant des réfrigerants inflammbles. Transport d'équipements contenant des réfrigerants inflammbles

L'attention est attirée sur le fait que des réglementations de transport supplémentaires peuvent exister en ce qui concerne les équipements contenant des gaz inflammables. Le nombre maximum d'équipements ou le la configuration de l'équipement, autorisé à être transporte ensemble, sera déterminée par les règlements de transport applicables.

Marquage des équipements à l'aide de panneaux

Les panneaux pour des apparciels similaires utilisés dans une zone de travail sont généralement traités par les reglementations locales et donnent les exigences minimales pour la fourniture de panneaux de sécurité et / ou de santé pour un lieu de travail.

Tous les panneaux requis doivent être entretenus et les employeurs devraient veiller à ce que les employés reçoivent des instructions et une formation appropriées et suffisantes sur la signification des panneaux de sécurité appropriés et les mesures à prendre en relation avec ces panneaux.

L'efficacité des signes ne doit pas être diminuée par un trop grand nombre de signes placés ensemble.

Les pictogrammes utilisés doivent être aussi simples que possible et ne contir qu des détails essentiels.

Élimination des équipements utilisant des frigorigènes inflammables

Voir les réglementations nationales.

Stockage des équipements / apparéils

Le stockage de l'équipement doit être conforme aux instructions du fabricant. Stockage des équipements emballés (invendus).

La protection de l'emballage de stockage doit être construite de telle sorte que les dommages mécaniques à l'équipement à l'intérieur de l'emballage ne provoquent pas de fuite de la charge de réfrigerant.

Le nombre maximum d'équipements pouvant être stockés ensemble sera déterminé par les réglementations locales.

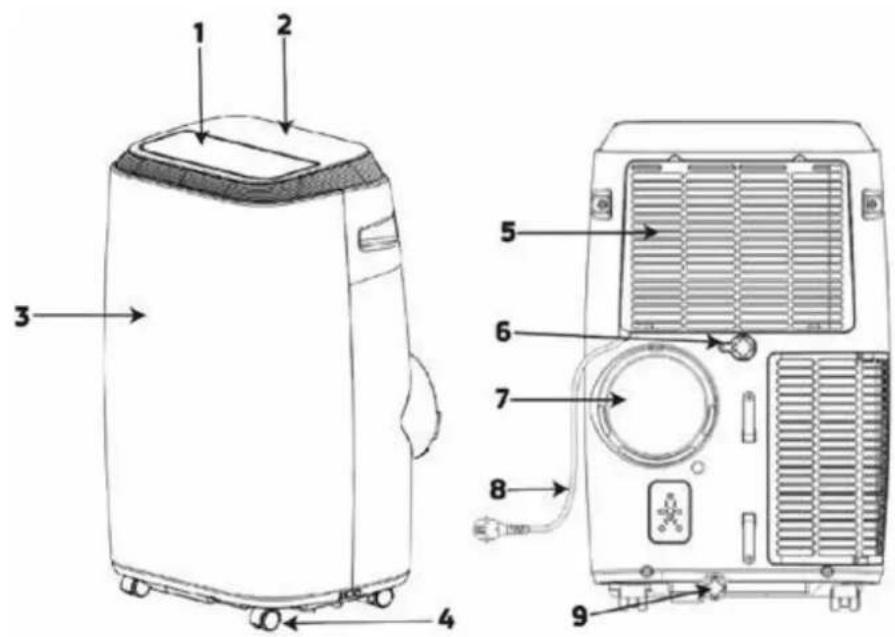

IDENTIFICATION DES PARTIES

1.Sortiedair
2. Panneau de commande
3. Panneau avant
4. Roues
5. Entrée d'air
6.Sortie d'eau en mode deshumidificateur
7.Sortiedair
8. Cordon d'alimentation
9. Bouchon inférieur du réservoir

Remarque: Vérifiez que le tuyau de vidange est correctement installé avant utilisation.

ACCESORIOS

Pièce Description Quantité
	tube de sortie d'air 1
	Connecteur à fenêtre 1
	Connecteur au corps de l'appareil 1
	Télécommande 1
	Kit de fenêtre 1
	Goupilles de fixation 2
	Tuyau de drainage 1

FONCTIONNEMENT

VEUILLEZ VÉRIFIER QUEL MODELE QUE VOUS AVEZ ACHETÉ AVANT DE CONTINUER EN CONSULTANT LE MANUEL POUR CONNAître EXACTEMENT SES FONCTIONS.

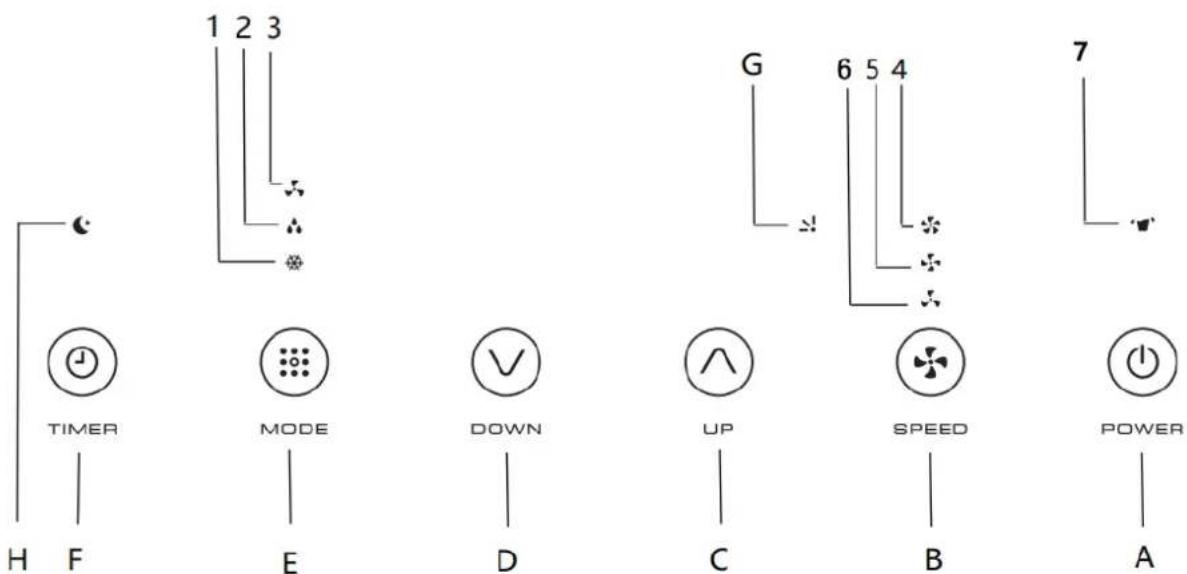

Modèle sans pompé à chaleur (refroidissement uniquement): ADR 122

A	Allumé éteint	1	Froid
B	Vitesse du ventilateur	2	Déshumidificateur
C	Augmenter la température	3	Ventilateur
D	Réduire la température	4	Puisance maximale du ventilateur
E	Sélection de mode	5	Puisance moyenne du ventilateur
F	Minuterie marche/arrêt	6	Faible puissance du ventilateur
G	Basculer marche/arrêt	7	Réserveoir d'eau plein
H	Mode nuit

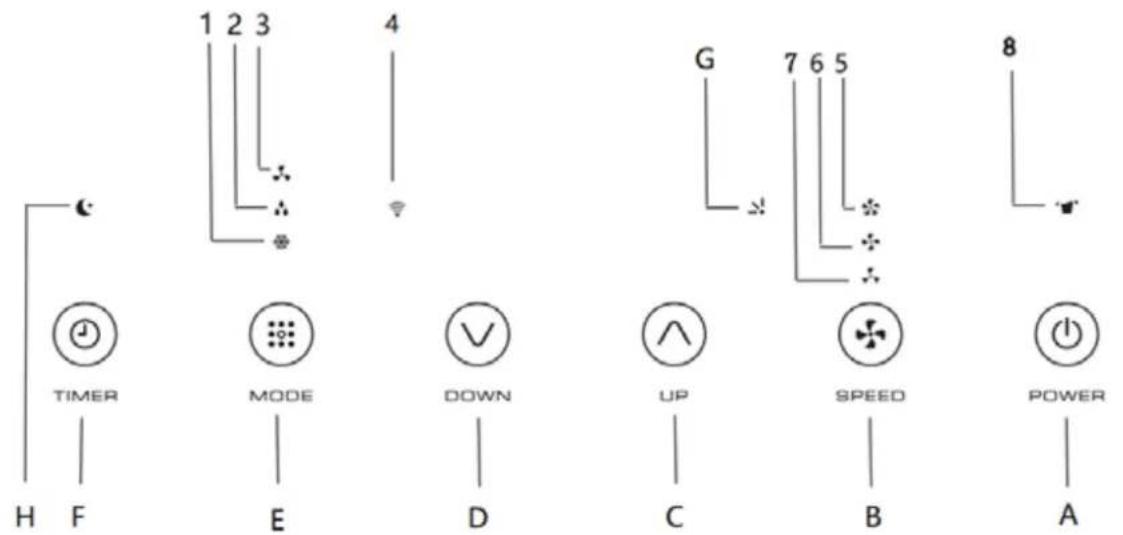

Modèle avec pompe à chaleur: ADR 128

A	Allumé éteint	1	Froid
B	Vitesse du ventilateur	2	Déshumidificateur
C	Augmenter la température	3	Ventilateur
D	Réduire la température	4	Chauffage
E	Sélection de mode	5	Puisance maximale du ventilateur
F	Minuterie marche/arrêt	6	Puisance moyenne du ventilateur
G	Basculer marche/arrêt	7	Faible puissance du ventilateur
H	Mode nuit	8	Réserveoir d'eau plein

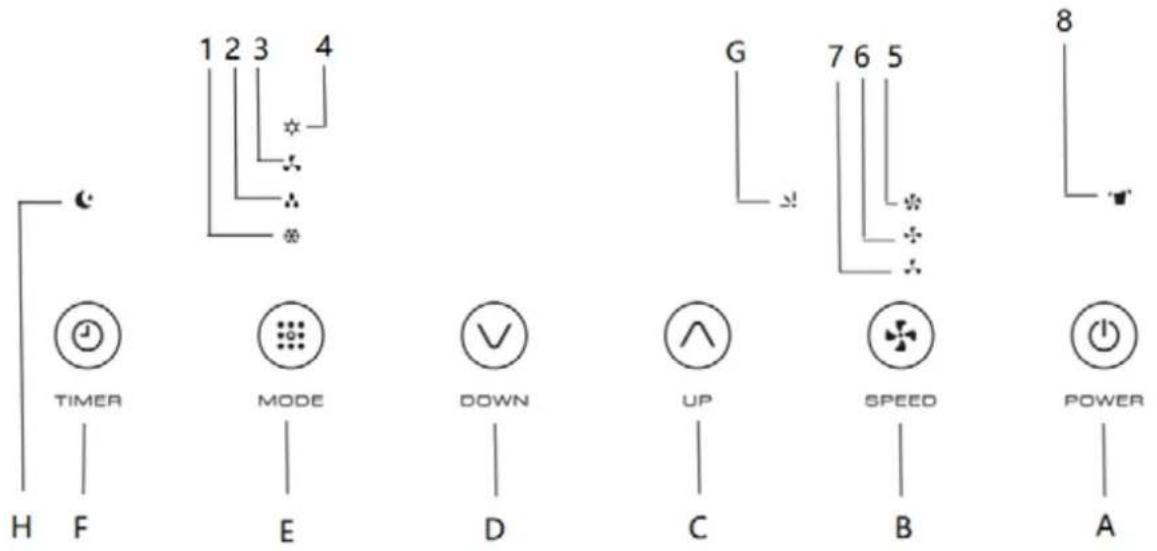

Modèle avec WiFi sans pompé à chaleur (refroidissement uniquement) : ADRW 120

A	Allumé éteint	1	Froid
B	Vitesse du ventilateur	2	Déshumidificateur
C	Augmenter la température	3	Ventilateur
D	Réduire la température	4	WiFi
E	Sélection de mode	5	Puisance maximale du ventilateur
F	Minuterie marche/arrêt	6	Puisance moyenne du ventilateur
G	Basculer marche/arrêt	7	Faible puissance du ventilateur
H	Mode nuit	8	Réserveoir d'eau plein

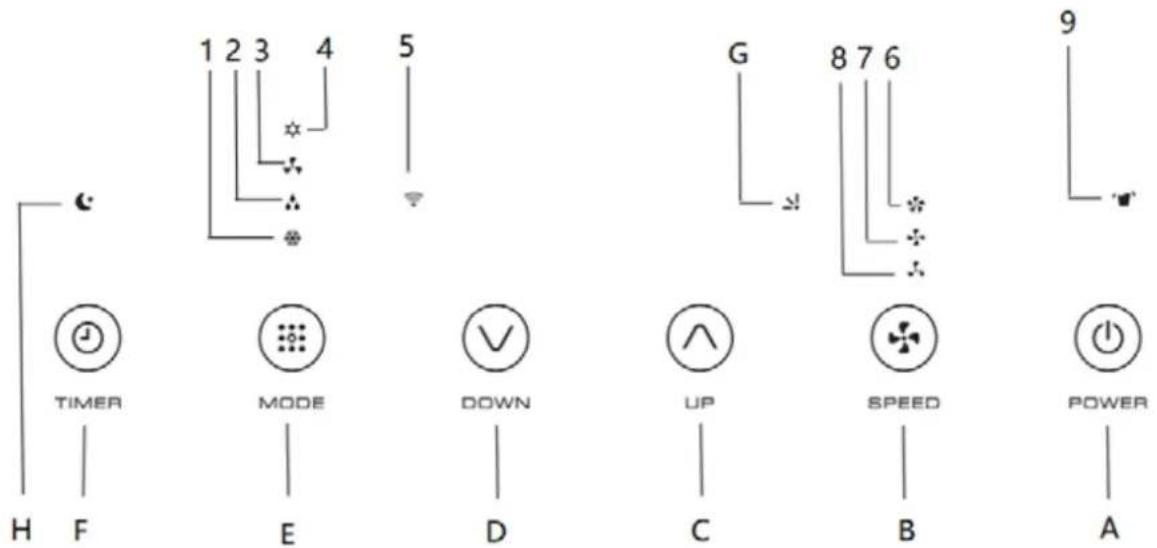

Modèle avec WiFi et pompé à chaleur : ADRW 125

A	Allumé éteint	1	Froid
B	Vitesse du ventilateur	2	Déshumidificateur
C	Augmenter la température	3	Ventilateur
D	Réduire la température	4	Chauffage
E	Sélection de mode	5	WiFi
F	Minuterie marche/arrêt	6	Puisance maximale du ventilateur
G	Basculer marche/arrêt	7	Puisance moyenne du ventilateur
H	Mode nuit	8	Faible puissance du ventilateur
		9	Réserveoir d'eau plein

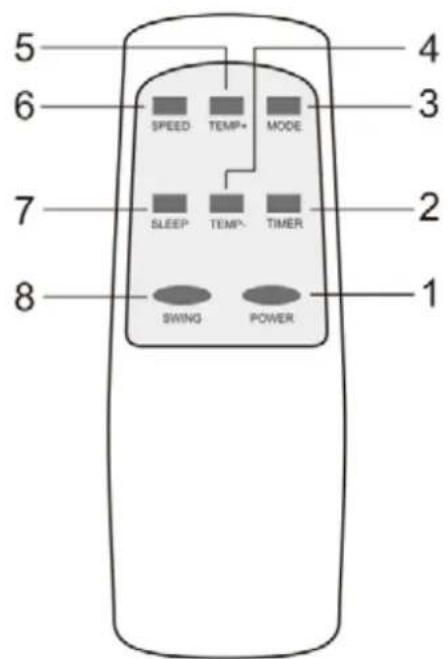

TELECOMMANDE

Les fonctions agissant exactement comme les commandes tactiles du climatiseur. Toutes les fonctions clés sont accessibles depuis la télécommande. Ne laissez pas la télécommande exposée à la lumière directe du soleil.

1	POWER	Allumé étant
2	TIMER	Minuterie marche/arrêt
3	MODE	Sélection de mode
4	TEMP -	Réduire la température
5	TEMP +	Augmenter la température
6	SPEED	Vitesse du ventilateur
7	SLEEP	mode nuit
8	SWING	Oscillation automatique

MODE D'EMPLOI

Avant de commencer à utiliser l'appareil :

1. Trouvez un emplacement pres d'une prise de courant et d'une fenetre.
2. Ajustez le kit de fenetre à la largeur de la fenetre et fixez la position avec les broches de fixation.
3. Comme vous le voyagez sur les images suivantes, installez le tube d'extraction

1. Branchez le cable dans une prise de courant AC 220 240V / 50Hz
2. Appuyez sur « POWER » pour allumer le climatiseur portable.
3. Lorsque vous utilisez les fonctions de refroidissement et de déshumidification, respectez un intervalle d'au moins 3 minutes entre chaque marche/arrêt.

Mode Froid

• Appuyez sur le bouton « Mode » jusqu'à ce que l'icone « Cool » s'allume.
• Appuyez sur les boutons d'augmentation ou de diminution de la température jusqu'à seLECTIONner la température souhaïée (entre 16 et 31^ ).
• Appuyez sur le bouton « Vitesse » pour sélectionner la vitesse du ventilateur.

Mode Deshumidificateur

• Appuyez sur le bouton « Mode » jusqu'à ce que l'icone « Déshumidificateur » s'allume.
• La température sera automatiquement sélectionnée sur la valeur actuelle moins deux degrés.
• La vitesse du ventilateur sera automatiquement selectionnée sur basse.
• Placer le tuyau de vidange dans la « Sortie d'eau mode Déshumidificateur »
• Amener le tuyau à l'égout.

Mode Ventilateur

• Appuyez sur le bouton « Mode » jusqu'à ce que l'icone « Ventilateur » s'allume.
• Appuyez sur le bouton « Vitesse » pour sélectionner la vitesse du ventilateur.

Mode de chauffage (POUR ADR 128/ADRW125)

• Appuyez sur le bouton « Mode » jusqu'à ce que l'icone « Chauffage » s'allume.
• Appuyez sur les boutons d'augmentation ou de diminution de la température jusqu'à selectionner la température souhaitee (entre 16^ et 31^ ).
• Appuyez sur le bouton « Vitesse » pour selectionner la vitesse du ventilateur.

Sélection de la minuterie

Réglage de la minuterie ON :

• Lorsque le climatisationur est eteint, appuyez sur le bouton « Minuterie » et selectionnez l'heure d'allumage souhaitee grace aux boutons de reglage de la temperature et de l'heure.

• « Le temps d'allumage prérégle » s'affiche sur l'écran.

• Le temps d'allumage peut être régé à tout moment entre 0 et 24 heures.
• Appuyez à nouveau sur le bouton « Timer » pour confirmer, le voyant du timer s'allume.
• Pour désactiver la fonction, appuyez sur le bouton « Timer » jusqu'à ce que levoyant s'éteigne.

Réglage de la minuterie d'arrêt

• Lorsque le climatisationur est allumé, appuyez sur le bouton « Minuterie » et seLECTIONnez l'hour d'arrêt souhaitatione grâce aux boutons de réglage de la température et de l'hour.
• « L'heure d'arrêt prédéfinie » s'affiche sur l'écran.
• Le temps d'arrêt peut être régèle à tout moment entre 0 et 24 heures.
• Appuyez à nouveau sur le bouton « Timer » pour confirmer, le voyant du timer s'allume.
• Pour désactiver la fonction, appuyez sur le bouton « Timer » jusqu'à ce que le voyant s'éteigne.

Oscillation Automatique

Une fois l'appareil allumé, appuyez sur ce bouton pour faire monter et descendre la grille en continu. Lorsque vous appuyez à nouveau sur ce bouton, la grille restera dans la position actuelle.

Mode Nuit

Ce mode ne peut être activé que depuis la télécommande et depuis l'APP sur les modèles ADRW 120 et ADRW 125.

Pour activer la fonction appuyer sur la touche SLEEP :

• En mode froid, le ventilateur réduira la vitesse basse et la température augmentera de 1^ toutes les heures et d'au plus 2^ après deux heures.
• En mode chauffage, le ventilateur réduira la vitesse basse et la température diminuera de 1^ toutes les heures et d'un maximum de 2^ après deux heures.
• Appuyez à nouveau sur la touche SLEEP pour annuler le réglage.

Connexion WiFi (UNIQUEMENT POUR ADRW 120 ET ADRW 125)

• Appuyez sur le bouton « Vitesse » pendant cinq secondes pour acceder au mode de configuration WiFi.

La série ADRW d'Orbegozo peut être contrôle via Wifi via notre application ORBEGOZO, disponible au téléchargement sur Google Play et sur l'App Store. Pour plus d'informations, reportez-vous au manuel de l'application, également fourni avec le périphérique.

DISPONIBLE EN Google Play

Pour passer en revue toutes les fonctionnalités de cet apparéil et de tout autre apparéil Orbegozo, ainsi que pour acceder à une video explicative sur la configuration de l'émetteur avec notre APP, rendez-vous sur www.orbegozo.com et recherchevez-vous modèle.

FACILITÉ

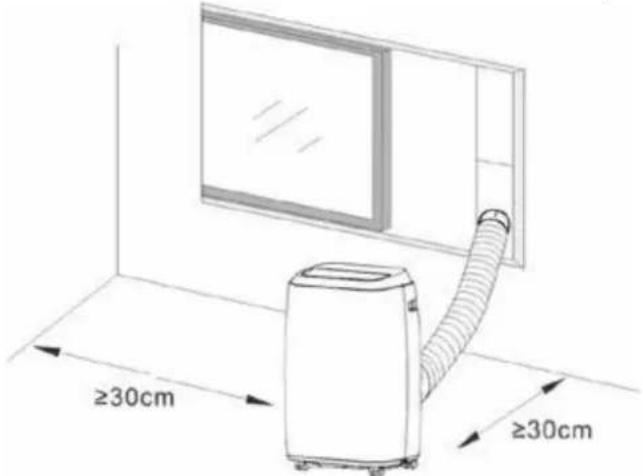

Le climatiseur doit être installé sur une surface plane et stable. Ne bloquez pas la sortie d'air et gardez une distance d'au moins 30 cm des murs.

Ne l'installez pas dans un endroit humide, comme une salle de bain ou une piece avec un lave-linge.

Installation du tuyau d'extraction

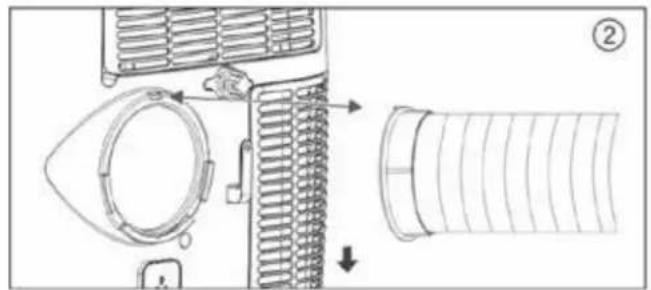

1. Tournez et connectez l'adaptateur de sortie d'air et le connecteur de fenêtre au tuyau d'échéppement.

2. Connectez le clip de fixation à l'espace de raccordement du tuyau à l'arrête du corps de votre climatiseur.

3. Placez l'autre cote du tuyau d'extraction sur une fenetre a proximite.

Installation du kit de fenêtre

1. Le kit de fenêtre peut être installé en mode paysage ou portrait. Vérifiez les mesures de vos fenêtres.
2. Ajustez la hauteur et la longueur en fonction de la taille de votre fenêtre et fixez le kit avec la cheville.
3. Insérez le connecteur dans le trou du kit de fenêtre.

①

Meanless: k

min:67.5cm
max:123cm

min:67.5cm
max:123cm

②

(3)

Evacuation de l'eau

Alarme de plein d'eau

Le bac à eau interieur du climatisationur est doté d'un interrupteur de sécurité de niveau d'eau qui contrôle que sa limite n'est pas dépassee. Lorsque le niveau d'eau atteint une hauteur prevue, l'indicateur de réservoir d'eau plein s'allume. Lorsque le réservoir inférieur est plein, retirez le blocage en caoutchouc de la sortie de vidange au bas de I'appareil et vidangez toute I'eau dans un recipient ou un drain.

Drainage continu

• Avant de stocker le climatisationur pendant une longue période, retirez le bouchon en caoutchouc du trou de vidange au bas de l'appareil et vidangez toute l'eau à l'extérieur.
• Vous pouvez utiliser la vidange continue avec un tuyau de vidange connecté au trou de vidange inférieur, lorsque l'appareil fonctionne en mode CHAUFFAGE (UNIQUEMENT POUR ADR 128 / ADRW 125).
• Il n'est pas nécessaire de raccorder une vidange continue lorsque l'unité fonctionne en mode refroidissement ou déshumidification. L'unité peut évaporer l'eau condensée automatiquement grâce au moteur d'évacuation. Assurez-vous que les trous de vidange sont bienouchés.

Entretien et nettoyage

Observations :

1) Avant le nettoyage, assurez-vous de débrancher l'appareil de toute prise de courant.
2) N'utilise pas d'essence ou d'autres produits chimiques pour nettoyer l'appareil.
3) Ne lavez pas l'appareil directement.
4) Si le climatiseur est endommagé, contactez le service technique.

Nettoyage du filtré à air

• Si le filtré à air est obstrué par de la poussière ou de la saleté, il doit être nettoyé une fois toutes les deux semaines.
• Demontage

Ouvrez la grille d'entrée d'air et retirez le filtré à air.

Nettoyage
Nettoyez le filtrre à air avec un détergent neutre, rincez à l'eau tiède (40 °C) et séchez à l'objet.
- Assemblée

Placez le filtrer à air dans la grille d'admission dans l'ordre inverse du retrait.

Nettoyer la surface du climatiseur

• Nettoyez d'abord la surface avec un détergent neutre et un chiffon humide, puis séchez-la avec un chiffon propre.

RÉSOLUTION DES PROBLEMES

Situation Causes posibles Solutions sugérées
L'appareil ne s'allume pas lorsque vous appuyez sur le bouton marche/arrêt.	L'indicateur de réservoir plein clignote. Réservoir d'eau vide.	Vider le réservoir d'eau
	La température ambiente est supérieure à la température sélectionnée (en mode Chauffage)	Changer la température sélectionnée
	La température ambiente est inférieure à la température sélectionnée (en mode froid)	Changer la température sélectionnée
L'appareil ne refroidit pas assez	Les fenêtres ou les portes de la pièce ne sont pas fermées	Vérifiez qu'ils ne sont pas ouverts
	Il y a des sources de chaleur à l'intérieur de la pièce	Retirez ces sources de chaleur, si possible
	Tuyau de sortie d'air non connecté ou bloqué	Connectez-vous ou déverrouillez
	La température sélectionnée est trop élevé	Changer la température sélectionnée
	La grille d'entrée d'air est obstruée	Assurez-vous qu'il n'est pas verrouillé
L'appareil fait beaucoup de bruit	Le sol n'est pas plat ou est inégal	Assurez-vous que l'appareil se trouve sur un sol plat et nélé
	Le son est émis par le flux de réfrigérant à l'intérieur du climatiseur.	C'est une situation normale
L'écran affiche le code E0	Le capteur de température ambiente est en panne	Remplacez le capteur, même si l'appareil peut continuer à fonctionner sans lui.
L'écran affiche le code E1	Le capteur de température du condenseur est en panne	Remplacer le capteur
L'écran affiche le code E2	El depôt de agua está lleno durante la fonction Frio	Le réservoir d'eau est plein pendant la fonction Froid
L'écran affiche le code E3	Le capteur de température de l'évaporateur est en panne	Remplacer le capteur
L'écran affiche le code E4	Le réservoir d'eau est plein pendant la fonction Chauffage	Vider le réservoir d'eau

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive europeenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usagesdoivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collège séparée. Les

consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur viel apparéil.

Cet apparéil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.

GARANTIE

Cet appeareil est couvert et bénéficia de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valorir votre droit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via le lien Web suivant : https://orbegozo.com/assistencia-technica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usage due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont déterminés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.

PORTUGUESE

PRECAUÇÉS DE SEGURANÇA IMPORTANTES
