Caractéristiques techniques	BeamZ Fuze 75 Beam, puissance 75W, LED, température de couleur 3200K, flux lumineux 3000 lumens
Utilisation	Idéal pour les événements, concerts, spectacles, et installations scéniques
Maintenance et réparation	Vérifier régulièrement le fonctionnement des LED et nettoyer les lentilles pour éviter l'accumulation de poussière
Sécurité	Ne pas exposer à l'humidité, utiliser sur des surfaces stables, respecter les instructions de montage
Informations générales	Garantie de 2 ans, compatible avec les systèmes DMX, dimensions compactes pour un transport facile

FOIRE AUX QUESTIONS - Fuze 75 Beam BeamZ

Comment allumer la lampe BeamZ Fuze 75 Beam ?

Pour allumer la lampe, branchez-la à une source d'alimentation et utilisez le bouton d'alimentation situé à l'arrière de l'appareil.

La lampe ne s'allume pas, que faire ?

Vérifiez que la lampe est correctement branchée et que l'alimentation fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler l'intensité lumineuse de la lampe ?

Utilisez le panneau de contrôle de la lampe pour ajuster l'intensité lumineuse. Vous pouvez également utiliser un logiciel de contrôle DMX si vous avez connecté la lampe à un système DMX.

Puis-je utiliser la lampe en extérieur ?

La BeamZ Fuze 75 Beam est conçue pour un usage intérieur. Évitez de l'exposer à l'eau ou à des conditions météorologiques extrêmes.

Comment nettoyer ma lampe BeamZ Fuze 75 Beam ?

Utilisez un chiffon doux et sec pour essuyer la surface de la lampe. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier.

La lampe fait du bruit, est-ce normal ?

Un léger bruit peut être entendu lors de l'utilisation des ventilateurs internes. Si le bruit est excessif ou inhabituel, contactez le service client.

Comment mettre à jour le firmware de la lampe ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware et suivez les instructions fournies pour la mise à jour.

Quelle est la durée de vie de la lampe BeamZ Fuze 75 Beam ?

La durée de vie moyenne de la lampe est d'environ 50 000 heures, selon les conditions d'utilisation et d'entretien.

Comment connecter la lampe à un contrôleur DMX ?

Utilisez un câble DMX pour connecter la sortie DMX de la lampe à l'entrée DMX de votre contrôleur. Assurez-vous de configurer les adresses DMX correctement.

Où puis-je trouver des pièces de rechange pour ma lampe ?

Vous pouvez trouver des pièces de rechange sur le site Web du fabricant ou auprès de revendeurs agréés.

MODE D'EMPLOI Fuze 75 Beam BeamZ

AERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la presente notice et conservez-la pour pouvoir vous y reporter ulterieurement. Elle content des informations importantes sur I'stallation, l'utilisation et I'entretien de I'appareil.

• Deballez l'appareil, vérifie soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez dire attentivement ces instructions et les suivre.
  Respectez tous les avertissements de sccurite. Ne retirez jamais les avertissements de sccurite ou autres informations figurant sur l'appareil.
  Assurez-vous qu'aucune ouie d'ereation n'est obstruee, sinon il y a risque de surchauffe de l'appareil.

ATTENTION: Avant de branchier l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondant aux valeurs spécifiées sur l'appareil. Si il est équipé d'un/selecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondant Si le cordon d'alimentation ou l'adaptateur secteur fournir s'adapte pas à cette prise murale, contactez toute électricien.

• Après avoir branché l'appareil, vérifie tous les cables afin d'éviter tout dommage ou accident, par exemple pour ne pas trèbucher.
  Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommage. Verifiez regulierement l'appareil et le cordon d'alimentation.
• Débranche toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranche jamais la fiche en tirant sur le cordon d'alimentation.
• Debranche le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
  N'allumez et n'eteignez pas l'appareil a intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériel sur l'objet.
  Laissez tous un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.
  Veilz a ce que la zone située sous le lieu de montage soit always inaccessible au public lors de l'installation ou del'entretien de l'appareil.
  Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez present à l'esprit que des changements rapides de lumière, par exemple une luzière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosibles ou epileptiques.
  Cet appareil n'est pas concu pour fonctionner en permanence. Des pauses d'utilisation regulières assureront un fonctionnement sans probleme sur le long terme.

ATTENTION: Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

Assurez-vous que l'appareil n'est pas exposé à une chaleur extreme, à l'humidité ou à la poussière.
- Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touche pas le projeteur a mains nues pendant son fonctionnement (le boilier devient très chaud). Laissez le projeteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet apparéil est conçu exclusivement pour une utilisation à l'intérieur, n'utilise pas cet apparéil à proximate immediate d'un liquide (ne s'applique pas aux équipements externiers spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'expose pas cet apparéil à des matériaux, liquides ou gaz inflammables.
Si l'appareil a ete expeo a des variations de temperature importantes (par ex. apres un transport), ne lallumez pas immediatement. La condensation pourait endommager voire appareil. Laissez l'appareil eteint jusqu'a ce qu'il atteigne la temperature ambiente.
N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.

• Ne démontez pas ou ne modifiez pas l'appareil.
  Pour le remplacement, utilisez uniquement des fusibles/ampoules de meme type et de meme puissance.
  Les réparations, l'entretien et le raccordement électrique ne doivent être effectuels que par un technicien qualifié.
  La température ambiante doit toujours être comprise entre -5^ et +45^
  Si cet appeirel est utilise dans un but autre que celui decrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.
  Les sacs en plastique doivent etre gardes hors de portee des enfants.
  L'appareil doit etre installed hor de portee des enants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas etre traite comme un dechet menager. Il doit etre depose au point de collecte approprié pour le recyclage des équipements electriques et Electroniques.

En vouassant que ce produit est elimine correctement, you contribuerez a prevenir les consedences nages potentielles pour l'environnement et la santhe humaine, qui pourraient autrement etre causees par une manipulation inappropriee des dechets de ce produit. Le recyclage des matieres contribuera a preserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veiliez contacter notre bureau municipal local, voite service d'elimination des dechets menagers ou le magasin ou vous avez achete le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Des reception du produit, déballe soigneusement le carton, vérifie son contenu pour vous assurer que toutes les pieces sont prsentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage; contrôle si des piècessemblant endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conserve l'emballage et tout le matériel d'emballage. Dans le cas où le produit doit être returné à l'usine, il est important que le produit soit returné dans son emballage d'origine.

Si l'appareil a ete exoé à des variations de tempeature importantes (par ex. après un transport), ne lallumez pas immediatement. La condensation pourait endommager votre appareil. Laissez l'appareil eteint jusqu'à ce qu'il atteigne la temperature ambiente.

ALIMENTATION

Le type d'alimentation auquel le produit doit etre connecte est indique sur l'etiquette a l'arriere du produit. Verifie que la tension secteur corresponde a cette tension, toutes les autres tensions que celles specifies peuvent endommager I'appareil. Le produit doit etalement etre branché directement sur le secteur et peut etre utilise. Pas de gradateur ni d'alimentation reglable.

L'appareil est equiped d'un connecteur de sortie d'alimentation. En fonction des conditions locales, plusieurs appareils neuent etre reliés entre eux par l'entree et la sortie du bloc d'alimentation. Connectez un maximum de quatre unites (si vous utilisez une tension de 230V/16A) à la suite. Utilisez un cable trois conducteurs homologue avec une section de 1,5mm^2 au moins. Respectez les instructions de montage du fabricant et le code couleur du cable. N'eteignez pas l'appareil en retardant le cordon d'alimentation, mais utilisez l'interrupteur marche/arret ou schuko!

Reliez tous l'appareil a un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

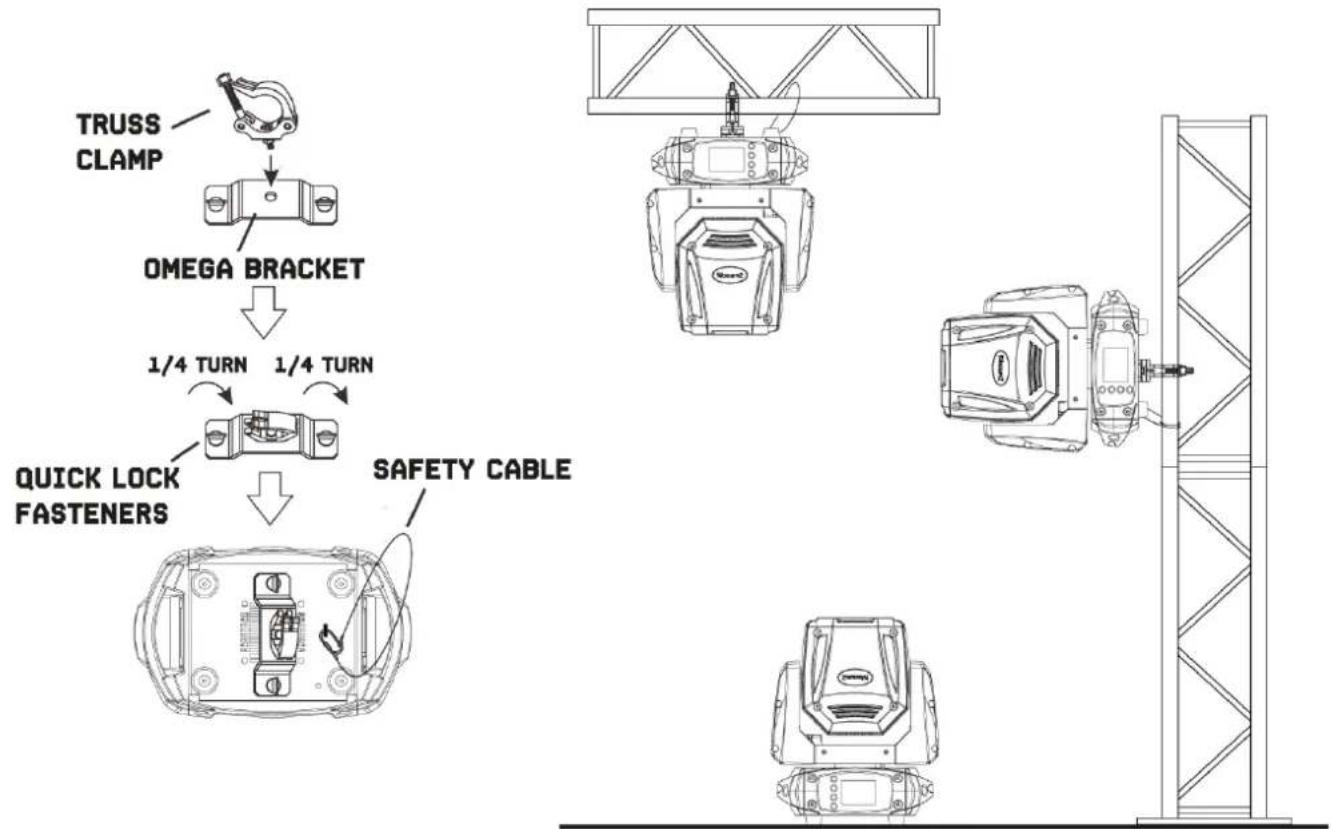

FIXATION

L'appareil peut etre instalé sur une surface stable et plane. Grace aux possibilés de fixation de la plaque de base, l'appareil peut egainement etre monte à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est nécessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. comme indiqued sur le schema, les boulons de verrouillage rapide des supports omega sont placeds dans les ouvertures prevues a cet effet dans la plaque de base et tournes dans le sens des aiguilles d'une montre jusqu'à leur blocage (jusqu'a la butee). L'emplacement de montage doit etre suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives européennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur/agree!

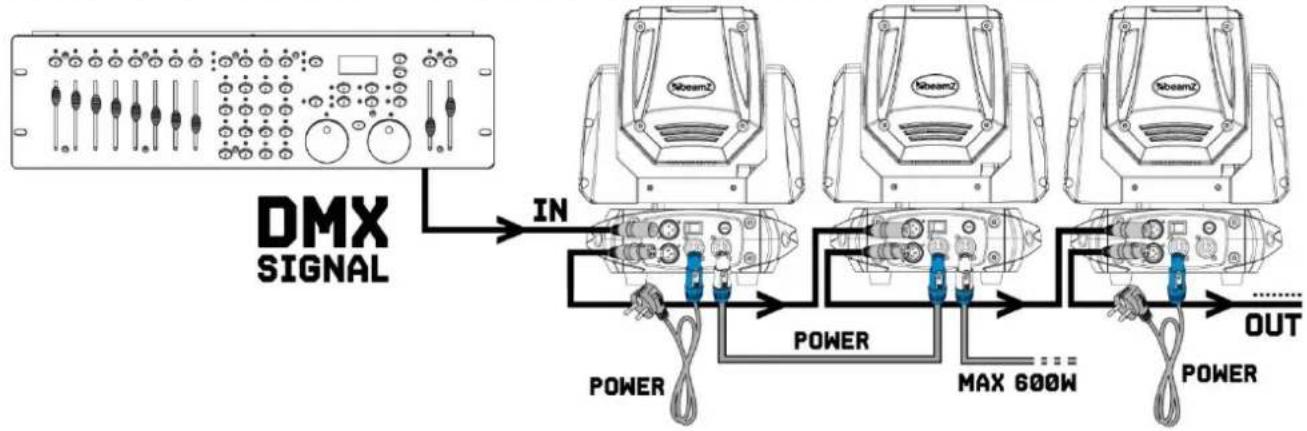

GESTION DMX512

Si you utilisez un contrroleur DMX standard, you pouze connecter la sortie DMX du contrroleur directement a l'entree DMx du premier appareil dans une chaine DMX. Connectez always la sortie d'un appliceil a l'entree de l'appareil suivant jusqu'à ce que tous les appliceils soient connectes entre eux.

Attention: sur le dernier appeareil, vous devez terminer la ligne DMX avec une resistance. Prenez un connecteur XLR et soudez une resistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la a la sortie DMX du dernier appeareil sur la ligne.

TELECOMMANDE RF

1. Sélectionnez le type d'appareil que vous souhaitez contrôle :

2. Appuyez 3 fais sur la touche "Spot" pour activer la fonction Fuze Spot

3. Appuyez 3 fois sur la touche "Beam" pour activer la fonction Beam Spot

4. Appuyez 3 fois sur la touche "Wash" pour activer la fonction Wash Spot

5. Appuyez sur la touche "Dimmer" pour regler la luminosité. Appuyez directement sur la touche "+" ou "-" pour les réglages souhaïtes.

6. Appuyez sur la touche "Strobe" pour activer / désactiver l'effet Stroboscope. Appuyez directement sur la touche "+" ou "-" pour les réglages voulus.
7. Appuyez sur la touche" pour régler la vitesse du programme sonore ou régler la sensibilité de la gestion audio.
8. Appuyez sur la touche" pour regler la vitesse du chase ou regler la sensibilité de la commande vocale.
9. Appuyez sur la touche "1-9" pour selectionner l'un des programmes actifs automatiquement ou par le son.
10. Appuyez sur la touche " pour tout réinitialiser.
11. Appuyez sur la touche "DMX" pour selectionner la gestion via le signal DMX filaire.

Remarque:

1. Lorsque la fonction RF est activée, la lampe ne sera pas contrôleé par le signal DMX et la lampe est en mode de gestion RF. Chaque télécommande ne peut commander qu'une série d'appareils en même temps.
2. Lorsque la fonction Wash ouvre "Dimmer" et "Strobe, il faut appuyer sur la touche numérique pour éclairir la couleur correspondante. Dans ce mode, la touche numérique ne peut changer que la roue de couleurs, pas la couleur correspondante pour les fonctions Spot et Beam.
3. Pour désactiver la fonction RF, vous dispose des méthodes suivantes:

a) Sélectionnez le mode d'entrée de signal souhaite, "DMX" peut quitter la fonction RF.
b) Passez à autres séries d'appareils "Spot", "Beam", "Wash".
c) Appuyez sur la touche Menu de I'ecran d'affichage.

La télécommande est livree avec une batterie. Une feuille de protection placee entre la batterie et les contacts evite que la batterie ne se decharge pendant le stockage. Avant la premiere utilisation, retirez la feuille de protection du support de batterie sur la face arriere de la telecommande. Sinon, la telecommande ne peut pas fonctionner.

Si la portée de la télécommande diminue, remplacez la batterie. Sur la face arriere de la télécommande, appuyez sur la petite languette avec la fente vers la droite (1) et simultanément, retirez le support de batterie (2). Une pile bouton 3 V, type CR2025 est nécessaire. Veillez à respecter la polarité, pole plus de la pile bouton vers le haut.

NETTOYAGE

L'accumulation de poussiere, de saleté et d'autres particules en suspension dans l'air réduira le rendement lumineux de l'appareil. Cela empêchera également le projecteur de refroidir correctement, ce qui réduira sa durée de vie. Le taux d'accumulation de saleté varie en fonction de facteurs environnementaux tels que la poussière en suspension dans l'air, l'utilisation de machines à fumée, le débit d'air des systèmes de ventilation, etc. Les ventilateurs de refroidissement de l'appareil accéléré l'accumulation et les particules de fumée prsentes dans l'atmosphère augmentent la tendance à l'encrassement.

Pour obtenir le meilleur rendement et la meilleure durée de vie de l'appareil, inspectez-le régulierement et nettoyez-le dés que vous voyage des signes d'accumulation de saleté.

Evaluz l environmentn de fonctionnement a cheque utilisation du projecteur. Dans des conditions poussiereuses ou enfumees, inspectez le projecteur apres quelques heures et verifiez frquement s'il capte la saleté plus rapidement que you ne le pensez. Etabissez un calendrier de nettoyage qui permittedra d'eliminer la saleté avant qu'elle ne s'accumule.

Suivez les directives suivantes :

• Debranchez le projecteur du secteur et laisseze-le refroidir complètement avant de le nettoyer.
• N'utilise pas de solvants, d'abrasifs ou tout autre produit agressif pour nettoyer l'appareil.
• Passez l'aspirateur ou utilisez de l'air comprime a basse pression pour enlever la poussiere et les particules libres des surfaces et des ouies d'aération. Empechez les pales des ventilateurs de tourner avant de diriger un aspirateur ou un jet d'air vers le ventilateur, sinon vous risquez de faire tournier le ventilateur trop rapidement et de I'endommager.
  Nettoeyes comosants en verre en les essuyant douement avec un chiffon doux, propre, non peluchex et humidifi aue une solution de tergente douce. Posez la solution sur le chiffon et non sur la surface a nettoyer. Evitez de frottter les surfaces vitres. Si des particules sont collees au verre, essayez de les enlever en les tamponnant a plusieurs reprises avec un coton-tige ou un chiffon humide non peluchex.
• Sèchez le projecteur avec un chiffon doux, propre et non pelucheux ou avec de l'air compriméasse pression avant de le remettre sous tension.

Si le fusible est defectueux, remplacez-le par un fusible de meme type et valeur. Avant de replacer le fusible, debranchez le cordon secteur.

Procedure:

Etape 1: Ouvrez le porte-fusible sur la face arrête avec un tournevis.

Etape 2: Retirez l'ancien fusible du porte-fusible.

Etape 3: Installes le nouveau fusible dans le porte-fusible.

Etape 4:Replacezle portefusible dans le boitier.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

Symptôme	Cause possible	Action suggérée
Pas de réponde de l'appareil.	L'appareil n'est pas alimenté.Lé fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les cables et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de replacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les cables.Réparez ou replacez les cables défectueux.Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier apparéil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Dèbranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un apparéil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les cables et branchements. Installez un cable inversion de phase entre les apparéils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contacter le service après-venture Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondant pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiente. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Dèbrancher l'appareil et contacter le service après-venture Beamz ou un partenaire agréé Beamz.Dèbranchez l'appareil. Vérifiez les réglages et corrigez si besoin.

INSTRUKCJA BEZPIECZENSTWA

Beam angle : 2^

Illuminance :190.000 lx @1m

Pan Movement : 630^

Tilt movement : 270^

Flash rate :1-11Hz

DMX Channels :10/12
