GEBRUIKSAANWIJZING Fuze 75 Beam BeamZ

WAARSCHUWING! Lees deze gebruiksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controlleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
  Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie uit de apparatuur.
  Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders zal het apparaat oververhit raken.

WAARSCHUWING: Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als de apparatuur een spanningsselectieschakelaar hebct, sluit de apparatuur alleen aan op het stopcontact als de waarden van de apparatuur en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoor of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controller na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controller het apparaat en het netsnoer van tijd tot tijd.
  Trek alti de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blinkseminslag of voor langere perioden van buitengebruikstelling.
• Schakel het apparaat nietsnael achter elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installee het apparatus op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
  Zorg altiqd voor een vrijie luchtruiimte van minstens 50 cm rondon het apparaat voor ventilatie.
  Zorg e d r o n der t h f h h h h h h h h h h h h h h h h h h h h h h h h h h h h h h h h h h h
  Voor gebruik bij montagehoogte >100 cm, bevestig de armatuur aktijd met een geschichte veiligheidskabel. Bevestig de veiligheidskabel alleen op de juiste bevestigingspunten. De veiligheidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct maar de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen,. konnenverozaken bijlichtgevoelige personen of personen met epilepsie.
• Dit apparaat is nicht ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van diest za jnr.

WAARSCHUWING: Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschemmende aarding. Deactiveer nooit de beschemmende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blootgesteld aan extreme但它,vocht of stof.
- Reinig het apparaat met een droge doeck.
Raak de armatuur tijdens de werkig ervan niel met blote handen aan (de behuizing kan zeer heet worden). Laat de armatuur ten minste 5 minutes afkoelen alvorens.Deze te hanteren.
- Dit toestel is uitsluitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur Niet in de onmiddelijkne nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat Niet bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan niet onmiddelijk in. Heb ontstane condenswater kan uw apparaat beschadigen. Laat het apparaatuitgeschakeld tot het op kamertemporatuur is.
- Probeer nooit de thermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wizig het apparaat Niet.
- Gebruik voor verwang ing alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuar moet altijd tussen -5^ C en +45^ C liggen.
- Als dit toestel op een andere manier worden gebruikt dan beschreiben in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gezhonden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbol op het product of op de verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden overhandigd aan het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogiele negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zonden konnen worden vorooraakt door ongepaste afvalwerking van dit product. Het recyclen van materielen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uwplaatselijke gemeente, uwuisvuldienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET OP! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controller de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zich in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten.Bewaar de verpakking en het verpakkingsmaterialiaal. Indien het product moet worden terugestuurd, is het belangrijk dat het product in originele verpakking worden geretourneerd.

Als het apparaat is bloutgesteld aan drastische temperatuurverschillen [bv. na het transport], schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steekervoGENs de voeding steker in het stopcontact.

AANSLUITSPANNING

Op anschterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanninger dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

Het apparaat heeft een powerconnector uitgang aan boord. Afhankelijk van de plaatelijk omstandigheden kannen meerere apparaten via de in- en uitgang met elkaar worden verbonden. Sluit maximaal vier (bij gebruik van 230V/16A) apparaten op een rij aan. Gebruik een goedgekeurde 3-aderige kabel met een doorsnede van minimaal 1,5mm^2 . De installmentievoorschriften van de fabrikant en de kleurcodering van de kabel要去en in acht worden genomen. Schakel het apparaat Niet uit door de powerconnector te draaien, maar gebruik de aan/uit-schakelaar of trek de stekker uit het stopcontact!

Sluit het apparataat altijd aan op een beschermd circuit [aardlekschakelaar of zekering]. Zorg ervoor dat het apparataat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

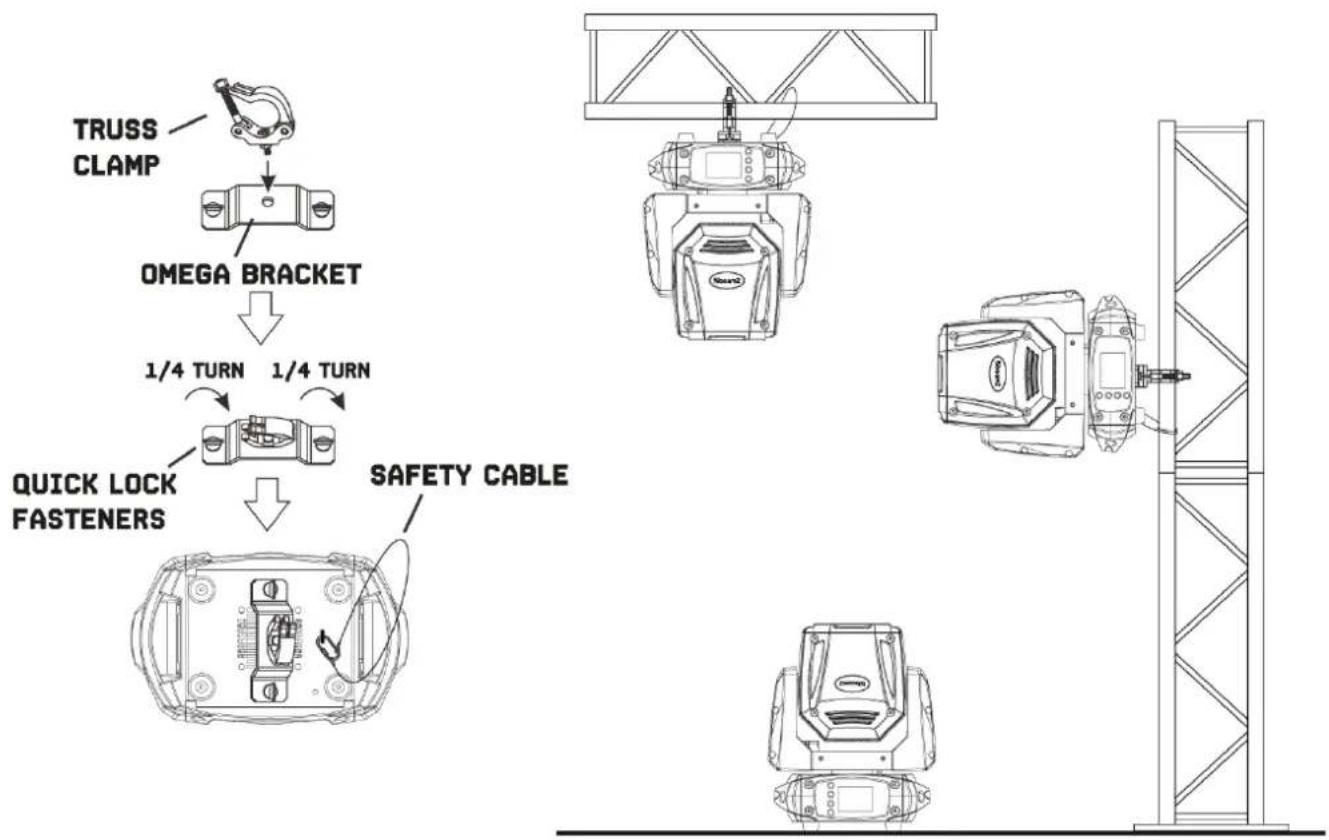

RIGGING

Het armatuur kan op een stabiele en gelijkmatige ondergrond worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het armatuur ook ondersteboven aan een truss gemonteerd worden, zie onderstaande afbeelding. Voor de bevestiging zijn gecertificeerde klemmen met de juiste werklast vereist. Volgens de figuur worden de quick-lock bouteen van de omega beugels in de openingsin de bodemplaat geplaatst en rechtsom gedraaid tot ze vergrendelen (tot aan de aanslag). De montageplaats要去 voldende stabel zich en een gewicht van 10 keer het gewicht van het armatuur konnen dragen. Borg het armatuur met een veiligheidskabel, zodat deze Niet maar beneden kan vallen.

Volg bij het uitvoeren van een installmentie altijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties. Laat de installmentie altijd controlleren door een geauthoriseerde dealer!

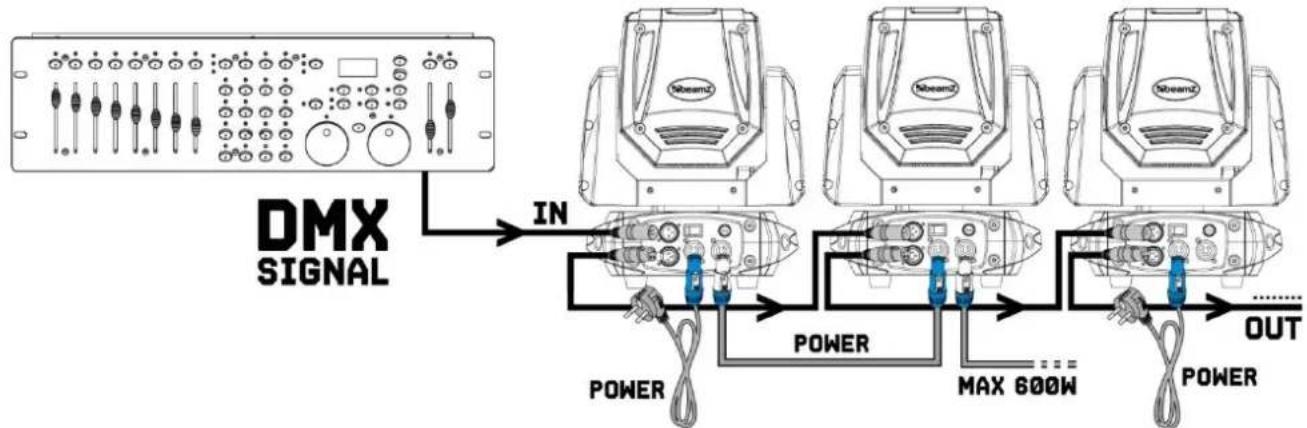

DMX BEDIENING

As u gebruik maakt van een standard DMX-lichtstuurtafel, kunt u de DMX uitgang van de lichtstuurtafelrechtstreeks aansluiten op de DMX ingang van het eerste armatuur. Sluit altd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende armatuur totdat alle armaturen zijn aangesloten.

Opgelet: Bij het laatste armatuur, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm wonderstand tussen signal [-] en signal (+)en steek dele in de DMX uitgang van het laatste armatuur in de lijn.

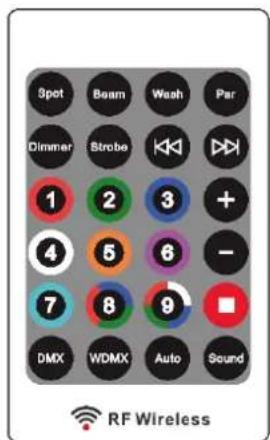

RF AFSTANDBEDIENING

1. Selecteer het type armatuur dat u wilt bedieren:

2. Druk 3 keer herhaaldelijk op de knop "Spot" om de Fuze Spot Serie te activeren.

3. Druk 3 keer herhaaldelijk op de knop "Beam" om de Beam Spot Series te activeren.

4. Druk 3 keer herhaaldelijk op de knop "Wash" om de Wash Spot Series te activeren.

5. Druk op de knop "Dimmer" om de holderheid aan te passen. Druk verwolgens direct op de knop "+" of " - voor de gewenste instelleningen.

6. Druk op de knop "Strobe" om het stroboscoopeffect in/uit te schakelen. Druk verwolgens direct op de knop "+" of "-" voor de gewenste instelleningen.
7. Druk op de knop " om de slelheid van het geluidsprogramma aan te passen of de gevoeligheid van de geluidsregeling aan te passen.
8. Druk op de knop " om de snelheid van de chase in te stellen of de gevoeligheid van de spreakbesturing aan te passen.
9. Druk op de knop "1-9" om een van de automatische of geluidsgestuurde programma's te selecteren.
10. Druk op de knop" "on alles te resetten.
11. Druk op de knop "DMX" om de bediening via een bedraad DMX-sigmaal te selecteren.

Tips:

1. Wanner de RF-functie geactiveerd is, kan men het armaturniet met een DMX-signaal aansturen en bevindt het armaturn zich in de RFbesturingsstatus. Elke afstandsbediening kan slechts een series armaturen tegelijkertijd bedieningen.
2. Wanner de Wash-serie "Dimmer" en "Strobe" opent, moet op de cijfertoets worden gedrukt om de bijbehorende kleur op te lichten. In deze modus kan de cijfertoets alleen het kleurenwiel schakelen, maar nicht de correspondende kleur voor de Spot- en Beam-serie.
3. Om de RF-functie uit te schakelen, zich er de volgende methoden:

a. Selecteer de gewenste signalinvoermodus, "DMX" kan de RF-functionie verlaten.
b. Schakelen maar andere armatuur serie, "Spot", "Beam", "Wash"
c. Druk op de menuknop van het display.

De afstandsbediening is voorzien van een batterij. Een isolerende folie tussen de batterij en de batterij contacten voorkomt dat de batterij tijdens transport ontlaad. Voorafgaand aan het eerste gebruik, verwijder de folie van de batterijhouser aan dechterzijde van de afstandsbediening. Anders worden de werkig van de afstandsbediening is niel mogelijk.

Indien het bereik van de afstandsbediening afneemt, verrang dan de batterij. Aan de achterzijde van de afstandsbediening drukt de schuif met inkeping maar rechts (1) tegelijkertijd verwijdert de batterijhouser (2). Voor de werkig, is een 3V knop cel type CR2025 nodig. Let op, bij de het verwangen van de batterij dat u de positieve pool van de knoopcel omhoog plaatst.

REINIGEN

De openhoping van stof, vuil en andere zwevende deeltjes verminderen de lichtopbrengst van het armatuur. Het za ook voorkomen dat het armatuur correct koelt, en dit za de levensduur van het armatuur verkarten. De snugelid van de vuilafzetting za variieren afhankelijk van omgevingsfactoren zoals stof in de lucht, gebruik van rookmachines, luchtstroom van ventilatiesystemen, enz. De koelventilatoren van het armatuur zullen de opbouw versnellen, en alle rookdeeltjes die in de atmosefer aanwezig+zijn, zullen de neiging tot verstopping van vuil vergroten.

Om de beste prestaties en levensduur van het armatuur te krijgen, inspecteer het armatuur regelmatig en maak deze schoon zodra u tekenen van vuilophoping ziet.

Beoordeel de gebruiksomgeving elke keer dat u het armatuur begint te gebruiken. In stoffige of rokerige omstandigheden, inspecteer het armatuur na enkele uren en controller het regelmatig of het armatuur maybek sneller vuil aantrecht dan u verwacht. Stel een reinigingschema op dat ervoor zorgt dat het vuil worden verwijderd voordat het zich kan ophopen.

Gebruik de volgende richtlijnen:

• Ontkoppel het armatuur van het stroomnet en laat hem volledig afkoelen voordat u hem schoonmaakt.
• Gebruik geen oplosmiddelen, schuirmiddelen of andere agressieve producten om het armatuur te reinigen.
• Stofzug of gebruik lage druk perslucht om stof en losse deeltjes van oppervlakken en luchtopeningen te verwijderen. Voorkom dat de bladen van de koelventilatoren draaien voordat u een vacuum of luchtstraal op de ventilator richt, anders kunt u de ventilator te snel latent draaien en deze beschadigen.
• Reinig glazen onderden door ze voorzichtig af te vegen met een zachte, schone, pluisvrijde doeck, bevochtig met een zwakke reinigingsoplossing. Leg de oplossing op de doeck en Niet op het te reinigen oppervlak. Vermijd het wrijven van glazen oppervlakken. Als er deeltjes aan het glas yastzitten, probeer ze er dan af te tillen door ze herhaaldelijk deppen met een wattenstaafie of een vochtige, pluisvrijde doeck.
• Droog het armatuur met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het toestel opnieuw van stroom voorziet

VERUANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en waarde. Voor het verwangen van de zekering, schakel eerst de stroomuit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het中断paneel met een passende platte schroevendraier.

Stap 2: Verwijder de oude zekeringuit de zekeringhouder.

Stap 3: Installeer de(AP) zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouser in de behuizing.

PROBLEM OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoetijdens het gebruik van het product:

Symptom	Mogelijk oorzaak	Voorgestelde actie
Geen reactie van het armatuur.	Geen stroomvoorziening.Zekering doergebrand of interne foult.	Controler de voeding is ingeschakeld.Controler de kabels en aansluitingen.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te verrangen of reparaties of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreven, tenzij u hiervoorto stemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
De armatuur wordt correct geset, maar reageert nicht [of nicht correct] op de Lichtstuurtafel.	Delichtstuurtafel is Niet aangesloten.Slechte DMX-lijn.DMX-lijn heeft geen eindweerstand.Onjuste adressering van het armatuur.Een armatuur is defect en verstoort de gegevensoverdracht op de DMX-lijn.Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Verbind delichtstuurtafel.Controler de aansluitingen en kabels. Corrigeer slechte verbindingen.Repareer of verrang beschadigde kabels.Steek de DMX terminatorstekker in de DMX-uitgang van de LASTe armatuur op de DMX-lijn.Controler het armatuaradres en de instellenen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het armatuur en verbind ze direct met elkaar om een armatuur per keer te omzeilen todtat de normale werkig is hersteld. Laat een defecte armatuur onderhoven door een geauthoriserde technicus.Controler de aansluitingen en kabels. Installeel een fase verschuivende kabelussen de armaturen of wissel pin 2 en 3 in het armatuur, die zich afwijkend gedraagt.
Fout na reset van de armatuur.	Effect vereist mechanische aanpassing.	Controler de softwareversie in foulmelingen van het armatuur voor meer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geenlichtopbrengst oflicht valt metCUSpenzoen uit.	Armatuur te warm.LED's defect.Instillingen van de voedingsspanning komeniet overeenkomen met de lokale wisselspanning en freientre.	Laat het armatuur akfoelen. Verlaag de omgevingstemperatuur. Zorg voor een vrijluchtstroom rond het armatuur. Reinig het armatuur indien nodig.Ontkoppel het armatuur en neem contact op met de Beamz Support of met een door Beamz geauthoriserde servicepartner.Ontkoppel het armatuur. Controler de instellenen en corrigeer möglichke foulten

SICHERHEITSHINWEISE
