Premium LNBs - Récepteur satellite Inverto - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Type : LNB (Low Noise Block), fréquence d'entrée : 10.7 - 12.75 GHz, gain : 50 dB, bruit : 0.1 dB
Utilisation	Conçu pour la réception de signaux satellites, compatible avec les installations de télévision par satellite.
Maintenance et réparation	Vérifier régulièrement les connexions et l'alignement de l'antenne pour assurer une réception optimale.
Sécurité	Installer l'appareil conformément aux instructions du fabricant pour éviter les risques d'électrocution ou de dommages matériels.
Informations générales	Garantie : généralement 2 ans, vérifiez les conditions spécifiques du vendeur.

FOIRE AUX QUESTIONS - Premium LNBs Inverto

Qu'est-ce qu'un LNB Inverto Premium ?

Un LNB (Low Noise Block) Inverto Premium est un dispositif utilisé pour recevoir des signaux satellites et les convertir en signaux électriques pour les téléviseurs ou les décodeurs.

Comment installer un LNB Inverto Premium ?

Pour installer un LNB Inverto Premium, fixez-le sur le bras de l'antenne satellite, alignez l'antenne vers le satellite souhaité, puis branchez le câble coaxial au LNB et à votre récepteur.

Quel type de câble utiliser avec un LNB Inverto Premium ?

Il est recommandé d'utiliser un câble coaxial de haute qualité pour assurer une bonne transmission des signaux entre le LNB et le récepteur.

Comment dépanner un problème de signal avec un LNB Inverto Premium ?

Vérifiez d'abord les connexions du câble coaxial, assurez-vous que l'antenne est correctement alignée et vérifiez si le LNB est alimenté. Si le problème persiste, envisagez de remplacer le LNB.

Le LNB Inverto Premium est-il compatible avec tous les récepteurs satellite ?

Oui, le LNB Inverto Premium est généralement compatible avec la plupart des récepteurs satellite standards, mais il est conseillé de vérifier les spécifications de votre récepteur.

Comment savoir si mon LNB Inverto Premium est défectueux ?

Si vous ne recevez pas de signal même après avoir vérifié les connexions et l'alignement de l'antenne, il est possible que le LNB soit défectueux. Un test avec un autre LNB peut aider à confirmer cela.

Quel est le niveau de bruit d'un LNB Inverto Premium ?

Les LNB Inverto Premium ont généralement un niveau de bruit faible, souvent inférieur à 0,1 dB, ce qui permet une meilleure réception des signaux satellites.

Puis-je utiliser un LNB Inverto Premium pour recevoir plusieurs satellites ?

Oui, il est possible d'utiliser un LNB Inverto Premium avec un système multi-satellite en utilisant un commutateur DiSEqC approprié.

Quelle est la durée de vie d'un LNB Inverto Premium ?

La durée de vie d'un LNB Inverto Premium peut varier, mais en général, il peut durer de 5 à 10 ans selon l'utilisation et les conditions climatiques.

MODE D'EMPLOI Premium LNBs Inverto

Manuel d'installation 10

Manuel d'installation

Modèles

5445 Single Universal 40mm PLL LNB IDLP-SNL410-PREMU-OPN
5446 Twin Universal 40mm PLL LNB IDLP-TWL410-PREMU-OPN
5447 Quad Universal 40mm PLL LNB IDLP-QDL410-PREMU-OPN
5448 Quattro Universal 40mm PLL LNB IDLP-QTL410-PREMU-OPN
5482 8 Output Universal 40mm LNB IDLP-OCT410-PREMU-OPN

Informations générales

Veuillez lire les informations contenues dans ce manuel avant d'installer le LNB.

Les opérations décrites dans les instructions doivent être effectuées dans l'ordre suggéré.

Description du produit

Le LNB est destiné à être utilisé avec une antenne parabolique équipée d'un support LNB de 40 mm pour le montage. Le LNB permet de recevoir des signaux satellites dans la bande Ku.

Installation et sécurité

Avertissement! Le LNB et l'antenne parabolique doivent être installés par un installateur d'antennes par satellite qualifié et conformément aux règles de sécurité.

• N'installez pas le LNB pendant une tempête ou d'autres conditions météorologiques extrêmes.
• Connectez le câble coaxial au LNB avant de connecter le décodeur.
• Effectuez l'installation de votre antenne parabolique et de votre LNB avec les outils et accessoires prévus à cet effet uniquement.

Installation du LNB sur l'antenne

1. Placez le LNB dans le support / pince LNB de l'antenne parabolique. Fermez la poignée du support du LNB et serrez légèrement la vis de serrage pour que le LNB puisse toujours tourner (Fig. 1).
2. Réglez l'angle d'inclinaison correct du LNB en tournant le LNB dans le sens horaire ou antihoraire: L'angle d'inclinaison du LNB (K) dépend de l'emplacement de l'installation de l'antenne parabolique et du satellite à recevoir. Par exemple, pour recevoir Hotbird à 13° E à Varsovie, l'angle d'inclinaison du LNB doit être de 6° dans le sens antihoraire. La rotation de réglage de l'angle fin doit être effectuée à l'aide d'un appareil de mesure de signal satellite, ou par le biais des informations de mesure de signal d'un récepteur satellite (Fig. 2).
3. Après avoir déterminé la position correcte du LNB, serrez les vis qui fixent la pince du LNB afin que le LNB soit fixé fermement (Fig. 3).
4. La description ci-dessus de l'installation du LNB s'applique au cas où l'antenne parabolique est correctement installée et alignée vers le satellite souhaité. Dans d'autres cas, vous devez d'abord terminer l'installation et corriger l'alignement de votre antenne parabolique.
5. Nous recommandons fortement que l'antenne parabolique soit installée par un installateur d'antenne satellite qualifié.

Remarque: les images du produit sont à titre indicatif uniquement et peuvent différer du produit réel.

Connexion du câble d'antenne au LNB

1. Fixez la gaine de protection en caoutchouc au câble d'antenne.

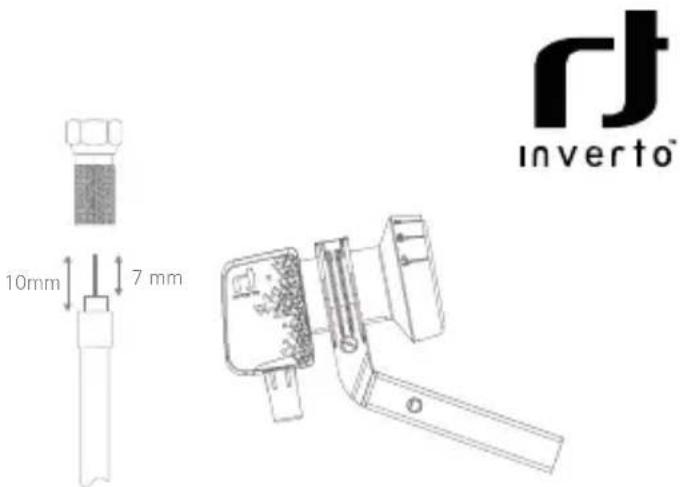

2. Dénudez l'isolation du câble et vissez la fiche F * sur l'extrémité du câble (Fig. 4).
3. Assurez-vous que les fils tressés et le conducteur central ne se touchent pas car cela dégrade la qualité du signal.
4. Vissez la fiche F pour connecter le câble d'antenne au LNB.
5. Faites glisser la gaine de protection en caoutchouc dans son embout de collier au niveau du boîtier du LNB.

* La fiche F est vendue séparément. Elle n'est pas incluse avec le LNB.

Données techniques

Paramètre Item# 5445/5446/5447/5448/5482

Signal d'entrée GHz 10.7 \~ 12.75

Signal de sortie MHz 950 \~ 2150

Oscillateur local (L.O.) GHz 9.75 (low band), 10.6 (high band)

Isolation de polarisation croisée dB 23dB typical

Ports de sortie / impédance -/Ω 1/2/4/4/8 F-type ports / 75

Niveau de tension CC d'entrée VDC 11 \~ 20

Consommation de courant mA 100/150/300/240/300 max.

continu Diamètre du col (∅) mm 40

Poids g 83/98/126/126

Fig. 4

Déclaration de conformité UE simplifiée

FTA Communication Technologies S.à r.l par la présente déclare que le convertisseur LNB type 5445 / 5446 / 5447 / 5448 / 5482 satisfait aux exigences essentielles des directives suivantes:

- RED 2014/53 / EU

- RoHS 2011/65 / EU

Une copie du texte intégral de la déclaration de conformité UE est disponible sur: www.inverto.tv/support_dc

WEEE Notice

La protection de l'environnement est un objectif important de notre entreprise.

Le conteneur à déchets barré signifie que ce produit ne peut pas être éliminé en tant que déchet après avoir quitté la maison, mais doit être éliminé dans un endroit spécial. Nous vous informons que la finalité principale du règlement européen et de la loi du 11 septembre 2015 sur les déchets d'équipements électriques et électroniques est de limiter la quantité de déchets issus des équipements, en garantissant un niveau approprié de collecte, de valorisation et de recyclage des équipements usagés, et accroître la sensibilisation du public à sa nocivité pour l'environnement naturel à chaque étape de son utilisation. Conformément à l'art. 36 ci-dessus de la loi, l'utilisateur des équipements destinés aux ménages est tenu de restituer les équipements

usagés au récupérateur d'équipements ou à l'entité habilitée pour collecter les équipements usagés visés à l'art. 45 article 1 point 1 de la loi du 14 décembre 2012 relative aux déchets. Avec tout cela à l'esprit, il faut dire que dans le processus ci-dessus, les ménages doivent jouer un rôle très important. Cependant, il ne faut pas oublier que les produits appartenant au groupe des équipements électriques ou électroniques doivent être utilisés de la bonne manière et aux bons endroits. Les informations sur les points de collecte locaux (site de stockage, point de collecte, etc.) peuvent être fournies par les autorités locales ou le distributeur.

Dans le même temps, il convient de souligner que les distributeurs sont tenus de reprendre gratuitement les équipements usagés des ménages au point de vente, à condition que les équipements usagés soient du même type et remplissent les mêmes fonctions que les équipements vendus. De plus, le distributeur, qui met à disposition de l'acheteur des équipements destinés aux ménages, est tenu de reprendre gratuitement les équipements usagés aux ménages sur le lieu de livraison de ces équipements, à condition que les équipements usagés soient du même type et remplissent les mêmes fonctions que l'équipement fourni. De cette façon, vous pouvez participer au processus de réutilisation des matières premières et soutenir le programme de gestion des déchets électriques et électroniques, ce qui peut affecter l'environnement et la santé publique. Il convient de rappeler que l'élimination correcte des équipements permet d'économiser des ressources précieuses et d'éviter les effets négatifs sur la santé et l'environnement, qui peuvent être menacés par une manipulation inappropriée des déchets et des composants dangereux.

Importer

FTA Communication Technologies S.à r.l

17 Route de Luxembourg, Gonderange L-6182

Luxembourg

www.inverto.tv

Pour plus de détails, contactez: [e-mail] FTA Communication Technologies S.à r.l. Tel. [phone] Fax. [phone]
