INSTRUKCJA OBSŁUGI Premium LNBs Inverto

Instrukcja Obsługi 14

Premium LNBs

User Manual

Models

5445 Single Universal 40mm PLL LNB IDLP-SNL410-PREMU-OPN
5446 Twin Universal 40mm PLL LNB IDLP-TWL410-PREMU-OPN
5447 Quad Universal 40mm PLL LNB IDLP-QDL410-PREMU-OPN
5448 Quattro Universal 40mm PLL LNB IDLP-QTL410-PREMU-OPN
5482 8 Output Universal 40mm LNB IDLP-OCT410-PREMU-OPN

General Information

Przed instalacją konwertera należy zapoznać się z informacjami zawartymi w instrukcji.

Opis Produktu

Konwerter satelitarny jest przeznaczony do użytku z anteną satelitarną wyposażoną w uchwyt o średnicy 40mm umożliwiający jego montaż. Służy do odbioru sygnału satelitarnego w paśmie Ku.

j

Instalacja i zasady bezpieczenstwa

Uwaga! Konwerter i antena satelitarna powinny zostać zainstalowane przez wykwalifikowanego instalatora i z zachowaniem zasad bezpieczeństwa.

• Nie należy instalować konwertera podczas burzy lub innych gwałtownych zjawisk pogodowych.
• Połączenie kabla koncentrycznego z konwerterem należy wykonać przed podłączeniem zasilania dekodera.
• Do montażu i podłączenia należy używać wyłącznie narzędzi i akcesoriów przeznaczonych do tego celu.

Instalacja konwertera na antenie

1. Umieść konwerter w uchwycie antenowym. Zamknij uchwyt i dokręć lekko wkręt obejmy, tak aby móc obracać konwerterem (Fig. 1).
2. Ustaw właściwy kąt skrętu konwertera, obracając konwerter w uchwycie w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara: kąt skrętu konwertera (K) jest zależny od miejsca instalacji anteny satelitarnej i satelity, który ma być odbierany. Przykładowo do odbioru Hotbird 13°E w Warszawie, wynosi on 6° zgodnie z ruchem przeciwnym do ruchu wskazówek zegara. Dokładną regulację ustawienia kąta skrętu, należy wykonać posługując się miernikiem sygnału satelitarnego lub wskazaniami pomiaru sygnału z dekodera (Rys. 2).
3. Po ustaleniu właściwego położenia konwertera, dokręć śruby mocujące obejmę konwertera, tak aby konwerter był nieruchomo
4. Powyższy opis instalacji konwertera, dotyczy przypadku, kiedy antenna satelitarna jest poprawnie zainstalowana i ustawiona. W innych przypadkach należy najpierw wykonać poprawną instalację anteny satelitarnej
5. Rekomendujemy, aby instalację anteny satelitarnej wykonał wykwalifikowany instalator

Uwaga: Zdjęcia i rysunki służą wyłącznie do celów poglądowych i mogą różnić się od rzeczywistego produktu.

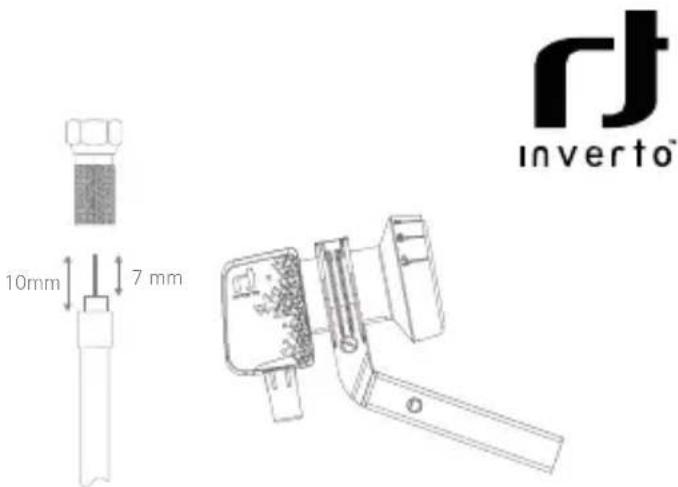

Podłączanie przewodu antenowego do konwertera

1. Nałoż gumową końcówkę ochronną na kabel antenowy
2. Usuń izolację z kabla i nakręć wtyk typu F* na koniec kabla (Rys.4).
3. Upewnij się, że druty oplotu kabla i żyła wewnętrzna nie stykają się, ponieważ pogarsza to jakość sygnału.
4. Nakrecając wtyk F, podłącz kabel antenowy do konwertera.
5. Nasuń gumową końcówkę ochronną możliwe daleko tak, by kołnierz końcówki wszedł w obudowę konwertera

* Wtyk F jest sprzedawany oddzielnie. Nie jest w zestawie z konwerterem.

Dane techniczne

Parametr	Item# 5445/5446/5447/5448/5482
Sygnał wejściowy GHz 10.7 ~ 12.75
Sygnał wyjściowy MHz 950 ~ 2150
Lokalny oscylator (L.O.) GHz 9.75 (low band), 10.6 (high band)
Separacja H/V dB 23dB typical
Ilość wyjść / Impedancja wyjściowa -/Ω	1/2/4/4/8 F-type ports / 75
Źródło napięcia konwertera VDC 11 ~ 20
Pobór prądu mA	100/150/300/240/300 max.
Średnica szyjki konwertera (∅) mm 40
Waga g 83/98/126/126

10mm 7 mm inverto®

Fig. 4

Uproszczona deklaracja zgodności UE

FTA Communication Technologies S.á r.l niniejszym oświadcza, że konwertery LNB typu 5445 / 5446 / 5447 / 5448 / 5482 spełniają wymagania zasadnicze następujących dyrektyw:

• RED 2014/53 / EU
• RoHS 2011/65 / EU

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:

www.inverto.tv/support_dc

Uwaga dotycząca dyrektywy WEEE

Ochrona środowiska jest ważnym celem naszej firmy.

Przekreślony pojemnik na śmieci oznacza, że po zakończeniu eksploatacji produkt ten nie może być wyrzucony do śmieci pochodzących z gospodarstwa domowego, lecz musi być zutylizowany w specjalnym miejscu Niniejszym informujemy, iż głównym celem regulacji europejskich oraz ustawy z dnia 11 września 2015 r. o zużytym sprzęcie elektrycznym i elektronicznym jest ograniczenie ilości odpadów powstałych ze sprzętu, zapewnienie odpowiedniego poziomu zbierania, odzysku i recyklingu zużytego sprzętu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego na każdym etapie jego użytkowania Stosownie do art. 36 ww. ustawy użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest obowiązany do oddania zużytego sprzętu zbierającemu zużyty sprzęt lub podmiotowi uprawnionemu do zbierania zużytego sprzętu, o którym mowa w art. 45 ust.

1 pkt 1 ustawy z dnia 14 grudnia 2012 r. o odpadach. Mając to wszystko na uwadze należy stwierdzić, iż w powyższym procesie gospodarstwa domowe mają do spełnienia bardzo ważną rolę. Pamiętać jednak należy, aby produkty należące do grupy sprzętu elektrycznego lub elektronicznego były utylizowane w odpowiedni sposób i w odpowiednich miejscach. Informacje na temat lokalnych punktów zbioru (składowisko, punkt zbiórki itp.) można uzyskać od władz lokalnych bądź od dystrybutora. Jednocześnie należy podkreślić, że dystrybutorzy zobowiązani są do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w punkcie sprzedaży, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt przedawany. Nadto, dystrybutor, dostarczając nabywcy sprzęt przeznaczony dla gospodarstw domowych, obowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt dostarczony. W ten sposób możesz uczestniczyć w procesie ponownego wykorzystywania surowców i wspierać program utylizacji odpadów elektrycznych i elektronicznych, co może mieć wpływ na środowisko i zdrowie publiczne. Pamiętać należy, iż prawidłowa utylizacja sprzętu umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami i składnikami niebezpiecznymi.

Importer

FTA Communication Technologies S.à r.l

17 Route de Luxembourg, Gonderange L-6182

Luxembourg

www.inverto.tv
