Type de produit	Tensiomètre électronique de bras
Marque	Rossmax
Modèle	X9 BT
Méthode de mesure	Oscillométrique
Technologie de détection d'arythmie	PARR (détection de fibrillation auriculaire, extrasystoles, tachycardie, bradycardie)
Plage de mesure de pression	30 à 260 mmHg
Précision de pression	± 3 mmHg
Plage de mesure du pouls	40 à 199 battements/min
Précision du pouls	± 5 % du résultat
Capacité de mémoire	90 lectures en mode Auto
Connectivité	Bluetooth® (optionnel) pour transfert vers application Healthstyle
Dimensions	173,0 x 115,0 x 64,5 mm (L x l x H)
Poids	410 g (brut, sans piles)
Alimentation	4 piles AA (6 V DC) ou adaptateur secteur 6 V DC (≥600 mA, fiche ∅4,0/∅1,7)
Conditions de fonctionnement	10 °C à 40 °C, 15 % à 85 % HR, 700 à 1060 hPa
Conditions de stockage	-10 °C à 60 °C, 10 % à 90 % HR, 700 à 1060 hPa
Type de brassard	Taille S : 16-26 cm, M : 24-36 cm, L : 34-46 cm
Classification	Type BF, IP21 (protection contre égouttement et corps solides)
Garantie	2 ans (hors piles, brassard et accessoires)
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de diluant, alcool ou essence
Sécurité	Usage adulte uniquement ; ne pas utiliser sur enfants/bébés ; éviter la proximité de champs électromagnétiques forts
Modes de mesure	Mode Auto (automatique) et mode Auscultation (avec stéthoscope)
Indicateurs supplémentaires	Détecteur de mouvement, détection d'enroulement du brassard, indicateur de risque d'hypertension (HRI)

FOIRE AUX QUESTIONS - X9 BT Rossmax

Comment utiliser le tensiomètre Rossmax X9 BT ?

Asseyez-vous calmement pendant 5 minutes, installez le brassard sur le bras gauche à hauteur du cœur, puis appuyez sur la touche ON/OFF/START. L'appareil gonfle automatiquement et affiche les résultats. Pour le mode Auscultation, sélectionnez-le avec la touche Auto/Auscultation et utilisez la touche Memory/Marker pour enregistrer les bruits de Korotkoff.

Que signifie l'icône ARR affichée après une mesure ?

L'icône ARR indique qu'une arythmie cardiaque a été détectée. Selon le type, elle peut être accompagnée des icônes AFib (fibrillation auriculaire), PC (extrasystoles), TACH (tachycardie) ou BRAD (bradycardie). Consultez votre médecin si elle apparaît régulièrement.

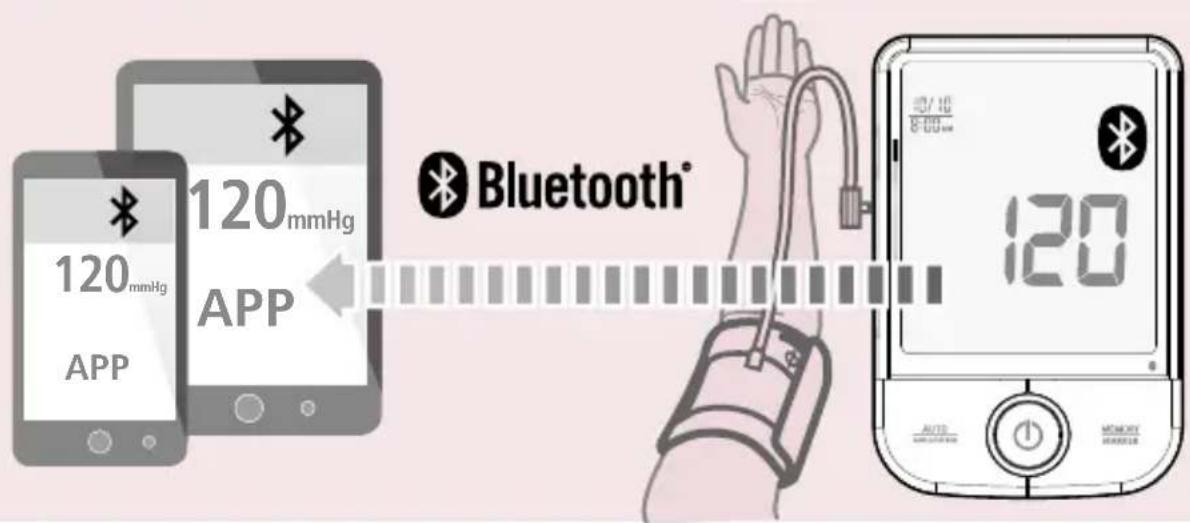

Comment transférer les données via Bluetooth® ?

Téléchargez l'application Healthstyle APP sur votre smartphone. Activez le Bluetooth® sur le tensiomètre en maintenant la touche ON/OFF/START enfoncée pendant 5 secondes en mode veille, puis sélectionnez l'option Bluetooth® avec la touche Memory. Suivez les instructions de l'application pour l'appairage. Les mesures en mode Auto sont automatiquement transférées après une mesure réussie.

Comment effacer la mémoire du tensiomètre ?

En mode Auto, maintenez la touche Memory/Marker enfoncée pendant environ 5 secondes. Toutes les mesures enregistrées seront effacées automatiquement.

Que faire si l'écran affiche 'EE' ou 'Er' ?

L'erreur EE indique un problème de mesure. Vérifiez que le connecteur du tuyau d'air est bien branché et que le brassard est correctement ajusté. Gardez le bras immobile et refaites une mesure. Si l'erreur persiste, contactez votre revendeur.

Comment choisir la bonne taille de brassard ?

Mesurez la circonférence de votre bras. Utilisez le brassard taille S pour 16-26 cm, taille M pour 24-36 cm, taille L pour 34-46 cm. La flèche d'index doit se trouver dans la zone OK RANGE après la mise en place.

Quelle est la précision de l'appareil ?

La précision est de ± 3 mmHg pour la pression artérielle et de ± 5 % pour le pouls. L'appareil est conforme aux normes EN 1060 et ISO 81060-2.

Comment nettoyer le tensiomètre et le brassard ?

Nettoyez le boîtier et le brassard avec un chiffon doux légèrement humide. N'utilisez pas de détergents chimiques, alcool ou essence. Ne lavez pas le brassard en machine.

Puis-je utiliser le tensiomètre sur un enfant ?

Non, cet appareil est conçu pour les adultes uniquement. Ne l'utilisez pas sur des enfants ou des bébés.

Que faire si l'appareil affiche 'CA' ?

L'affichage 'CA' indique qu'un réétalonnage est nécessaire. Cela se produit généralement après 2 ans d'utilisation normale (environ 3 mesures par jour) ou après un choc important. Renvoyez l'appareil à votre revendeur ou centre SAV pour réétalonnage.

MODE D'EMPLOI X9 BT Rossmax

Les mesures de pression artérielle réalisées avec l'X9 sont équivalentes à celles obtenues par un observateur expérimenté utilisant un brassard/stéthoscope, dans les limites prescrites par la norme nationale américaine sur les sphygmomanomètres électroniques ou automatiques. Ce produit peut être utilisé par des utilisateurs adultes ou des médecins dans leur cabinet, hopitaux, cliniques ou autre services médicaux. Le patient est un opérateur prévu. Le patient est un opérateur prévu. Ne l'utilisez pas pour relever la pression artérielle d'enfants ou de bébés. L'X9 est garanti contre les défauts de fabrication par un programme de garantie internationale. Pour plus d'informations sur la garantie, contactez le fabricant: Rossmax International Ltd.

Attention: Consultez les documents d'accompagnement. Veuillez lire ce manuel attentivement avant l'emploi. Pour obtenir des informations spécifiques sur la pression artérielle, contactez votre médecin. Veillez à conserver ce manuel.

Technologie PARR (détection de l'arythmie cardiaque)

La technologie PARR détecte spécifiquement les battements cardiaques irréguliers, y compris la fibrillation auriculaire (AFib), les contractions prématurées auriculaires et/ou ventriculaires (PC), la tachycardie (TACH) et la bradycardie (BRAD). L'irrégularité des battements du cœur pouvant être liée à des troubles cardiaques, elle exige une attention médicale particulière, un diagnostic précoce est donc d'une importance capitale. La technologie PARR détecte l'arythmie pendant les contrôles réguliers de la pression artérielle sans compétence supplémentaire de l'utilisateur ni interaction de sa part et sans prolonger la durée de la mesure. Outre la mesure de la pression artérielle, un diagnostic spécifique relatif à l'arythmie cardiaque est fourni avec la technologie PARR.

Remarque: La technologie PARR se caractérise par une probabilité de détection élevée, cliniquement prouvée, des AFib, PC, TACH et BRAD [1]. Néanmoins, sa sensibilité et sa spécificité étant limitées, toutes les arythmies cardiaques ne sont pas détectées et affichées, même si la plupart le sont. Chez certains patients présentant une affection rare, il arrive qu'une arythmie cardiaque ne puisse pas être détectée à l'aide de cette technologie. De fait, certaines arythmies ne peuvent être détectées que par un électrocardiogramme et ne le sont pas dans le cadre d'un diagnostic fondé sur la mesure du pouls. PARR ne remplace donc pas un diagnostic établi par votre médecin sur la base d'un électrocardiogramme, mais permet de détecter à un stade précoce certaines arythmies cardiaques qui doivent absolument faire l'objet d'un examen par votre médecin traitant.

Détection d'une fibrillation auriculaire (AFib)

Les chambres supérieures (oreillettes) ne se contractent pas mais «frémissent», ce qui donne lieu à un transport d'efficacité réduite et irrégulier du sang dans les ventricules. Les battements cardiaques sont donc irréguliers et le plus souvent associés à un rythme à la fois rapide et hautement instable. Cet état va de pair avec des risques élevés de formation de caillots sanguins dans le coeur qui peuvent, entre autres, accroître le risque d'accident vasculaire cérébral. La fibrillation auriculaire peut en outre contribuer à aggraver une insuffisance cardiaque chronique ou aiguë et entraîner d'autres complications cardiaques. Selon l'âge, environ 10 à 20% des patients subissant un accident vasculaire cérébral ischémique souffrent également de fibrillation auriculaire. Celle-ci débute le plus souvent par des épisodes d'arythmie et peut progresser vers un état permanent au fil du temps. Que vous vouliez éviter qu'une AFib passe inaperçue, que vous effectuiez un contrôle durant une fibrillation auriculaire active ou entre des épisodes d'AFib, la technologie PARR convient pour chacune de ces situations. Cet appareil détecte la fibrillation auriculaire (AFib). En cas de détection d'une fibrillation auriculaire, les icônes ARR et AFib (♥AFib) s'affichent immédiatement derrière la mesure.

Remarque: Il est vivement recommandé de consulter votre médecin si, dernièrement, l'icône AFib s'est affichée à plusieurs reprises ou si vous avez une fibrillation auriculaire connue de votre médecin mais que la fréquence d'affichage de l'icône AFib change avec le temps. Votre médecin sera en mesure d'effectuer tous les examens médicaux nécessaires et de vous prescrire les traitements adaptés.

Remarque: Le port d'un stimulateur cardiaque est susceptible d'altérer la détection d'une AFib par PARR.

Détection d'extrasystoles (PC)

Les extrasystoles, ou contractions prématurées, sont des battements cardiaques supplémentaires anormaux qui naissent en dehors du site normal d'activation électrique du cœur, soit dans l'oreillette (PAC), soit dans un ventricule (PVC), soit dans le nœud de conduction cardiaque (PNC). Ces battements supplémentaires perturbent la régularité du rythme cardiaque; ils peuvent survenir de façon prématurée ou provoquer des pauses significatives entre les battements perçus. Vous sentez alors dans votre poitrine ce que l'on appelle des palpitations. Elles peuvent survenir isolément, sous forme d'une série de battements irréguliers ou avoir lieu tout le temps. Si elles ne sont pas liées à un stress mental ou à une contrainte physique ponctuelle importante, les extrasystoles peuvent être révélatrices d'une multitude de troubles cardiaques.

Certains de ces troubles vont de pair avec un profil de risque élevé d'événements ischémiques qui affectent soit le cœur (par ex. maladies coronariennes), soit d'autres organes (par ex. risque accru d'accident vasculaire cérébral). Les extrasystoles (PC) peuvent parfois révéler l'existence de troubles valvulaires ou myocardiques et revêtent une importante signification en cas de suspicion de myocardite (infection du muscle cardiaque). Cet appareil détecte les extrasystoles. En cas de détection d'extrasystoles, les icônes ARR et PC (♥) s'affichent immédiatement derrière la mesure.

Remarque: Il est vivement recommandé de consulter votre médecin si, dernièrement, l'icône PC s'est affichée à plusieurs reprises ou si vous avez des extrasystoles connues de votre médecin mais que la fréquence d'affichage de l'icône PC change avec le temps. Votre médecin sera en mesure d'effectuer tous les examens médicaux nécessaires et de vous prescrire les traitements adaptés.

Détection d'une tachycardie (TACH)

Rythme cardiaque rapide, supérieur à 100 battements par minute (BPM) chez l'adulte. À moins d'être causée par un stress physique ou mental, une tachycardie peut être révélatrice de troubles cardiaques (par ex. cardiopathie coronarienne, troubles valvulaires) ou non cardiaques (par ex. hyperthyroïdie, fièvre, hypoxémie), ou encore d'effets indésirables de médicaments ou de substances stimulantes (par ex. caféine). Cet appareil détecte la tachycardie (TACH). En cas de détection d'une tachycardie, les icônes ARR et TACH (♥) saffchent immédiatement derrière la mesure.

Remarque: Il est vivement recommandé de consulter votre médecin si, dernièrement, l'icône TACH s'est affichée à plusieurs reprises ou si vous avez une tachycardie connue de votre médecin mais que la fréquence d'affichage de l'icône TACH change avec le temps. Votre médecin sera en mesure d'effectuer tous les examens médicaux nécessaires et de vous prescrire les traitements adaptés.

Détection d'une bradycardie (BRAD)

Rythme cardiaque lent, inférieur à 55 battements par minute (BPM) chez l'adulte. A moins d'être d'origine génétique ou le résultat d'un entraînement accroissant l'endurance cardiaque, une bradycardie peut être liée à une multitude de troubles cardiaques (par ex. valvulopathie cardiaque, insuffisance cardiaque) ou non cardiaques (par ex. hypothyroïdie, déséquilibre électrolytique), ou encore à des médicaments (par ex. bêtabloquants). Cet appareil détecte la bradycardie (BRAD). En cas de détection d'une bradycardie, les icônes ARR et BRAD (♥) bradient immédiatement derrière la mesure.

Remarque: Il est vivement recommandé de consulter votre médecin si, dernièrement, l'icône BRAD s'est affichée à plusieurs reprises ou si vous avez une bradycardie connue de votre médecin mais que la fréquence d'affichage de l'icône BRAD change avec le temps. Votre médecin sera en mesure d'effectuer tous les examens médicaux nécessaires et de vous prescrire les traitements adaptés.

Pulse Arrhythmia Detection (ARR)

Lorsqu'une arythmie cardiaque est détectée dans le cadre d'un contrôle de votre pression artérielle, l'icône ARR s'affiche. Si l'arythmie constatée peut être spécifiée par PARR, l'icône ARR s'accompagne du type d'arythmie détecté, par ex. PC, AFib, TACH ou BRAD. Si le type d'arythmie ne peut être établi de façon sûre, ARR s'affiche seul, sans icône en précisant le type.

Remarque: Il est vivement recommandé de consulter votre médecin si, dernièrement, l'icône ARR s'est affichée à plusieurs reprises ou si vous avez une arythmie connue de votre médecin mais que la fréquence d'affichage de l'icône ARR change avec le temps. Le fait que l'arythmie soit spécifiée par une autre icône ou non n'entre pas en ligne de compte ici. Votre médecin sera en mesure d'effectuer tous les examens médicaux nécessaires et de vous prescrire les traitements adaptés.

La technologie PARR est capable de détecter et d'afficher des résultats pour plusieurs arythmies cardiaques à la fois.

Afficher Résultats

- conclusion normale
ARR Pulse Arrhythmia sans détection spécifique de type
ARR PC	Pulse Arrhythmia-Premature ventriculaire, auriculaire ou la détection des battements nodal
ARR AFib la détection de la fibrillation auriculaire impulsion arythmiques
ARR TACH Détection d'une tachycardie
ARR BRAD Détection d'une bradycardie
ARR PC BRAD	Combiné Pulse Arrhythmia: battements prématurés et la détection Bradycardie
ARR PC TACH	Combiné Pulse Arrhythmia: battements prématurés et la détection Tachycardie
ARR AFib TACH	Combiné Pulse Arrhythmia: La fibrillation auriculaire et la détection Tachycardie
ARR AFib PC	Combiné Pulse Arrhythmia: La fibrillation auriculaire et battements prématurés détection
ARR AFib PC TACH	Combiné Arrhythmia d'impulsion: Détection de la fibrillation auriculaire, extrasystoles et Tachycardie.

Technologie de mesure Real Fuzzy

Cet instrument utilise la méthode oscillométrique pour détecter la pression artérielle. Avant le gonflage du brassard, l'instrument établit une pression de base équivalente à la pression de l'air. Il détermine le niveau de gonflage approprié sur la base des oscillations de pression, puis le dégonflage du brassard.

Pendant le dégonflage, l'instrument détecte l'amplitude et la pente des oscillations de pression. Ce faisant, il détermine les pressions artérielles systolique et diastolique, et le pouls.

Remarques préliminaires

Ce tensiomètre est conforme aux réglementations européennes et présente le marquage CE «CE1639». La qualité de l'instrument a été contrôlée et est conforme aux dispositions de la directive européenne 93/42/CEE (appareils médicaux), annexe 1, exigences fondamentales et normes harmonisées appliquées:

EN 1060-1: 1995/A2: 2009 Sphygmomanomètres pour mesures non invasives - Partie 1 - Exigences générales

EN 1060-3: 1997/A2: 2009 Sphygmomanomètres pour mesures non invasives - Partie 3 - Exigences supplémentaires pour systèmes de mesure de pression artérielle électromécaniques

EN 1060-4: 2004 Sphygmomanomètres pour mesures non invasives - Partie 4: Procédures d'essai pour déterminer la précision système globale de sphygmomanomètres automatiques à mesure non invasive.

ISO 81060-2: 2013 Sphygmomanomètres non invasifs - Partie 2: Investigation clinique du type de mesure automatique.

Ce tensiomètre a été conçu pour une utilisation de longue durée. Pour maintenir la précision spécifiée, prévoyez un réétalonnage de tous les tensiomètres numériques. Ce tensiomètre n'exige pas de réétalonnage avant 2 ans (dans un cas d'utilisation normale avec env. 3 mesures par jour). Quand un réétalonnage est nécessaire, l'instrument affiche CA. Un réétalonnage est aussi nécessaire si l'instrument subit des dommages dus à un choc violent (chute) ou à une exposition aux liquides ou à des variations d'humidité ou de température basses ou élevées extrêmes. Quand CA s'affiche, renvoyez l'instrument au revendeur local en vue du réétalonnage.

Norme de pression artérielle

Reportez-vous aux définitions de l'Organisation mondiale de la Santé, les plages de pression artérielle peuvent être classées en 6 catégories. (Réf. 1999, OMS-Directives de la Société Internationale de l'Hypertension Lignes directrices pour la gestion de l'hypertension).

Cette classification de la pression artérielle se base sur des données historiques et ne peut être appliquée telle quelle à un patient donné. Veuillez consulter votre médecin régulièrement. Il vous indiquera votre plage de pression artérielle normale de même que les valeurs considérées comme un risque. Pour une surveillance et une documentation fiables de la pression artérielle, conservez des enregistrements à long terme. Veuillez télécharger votre carnet de pression artérielle sur le site www.rossmax.com.

Norme de pression artérielle Organisation mondiale de la Santé (WHO): 1999

	Systolique (mmHg) Diastolique (mmHg)
Optimal		<120	et <80
Normal	[TDBO]	120~129	ou 80~84
Normal élevé	[X038]	130~139	ou 85~89
Hypertension de niveau 1		140~159	ou 90~99
Hypertension de niveau 2		160~179	ou 100~109
Hypertension de niveau 3	[K4ZA]	≥180	ou ≥110

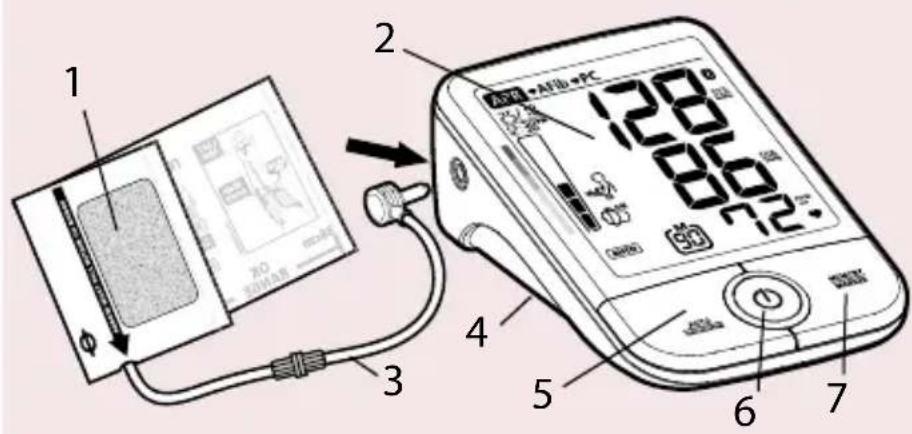

Nom/fonction de chaque pièce

1 2 3 4 5 6 7 128°C 86 79 72°

1. Brassard pour bras
2. Rétro éclairage LCD
3. Tuyau d'air et connecteur
4. Couvercle du logement des piles
   5.ToucheAuto/Auscultation
   6.ToucheON/OFF/ DÉMARRAGE
   7.ToucheMemory/ Marker (Touche Mémoire/Repérage)

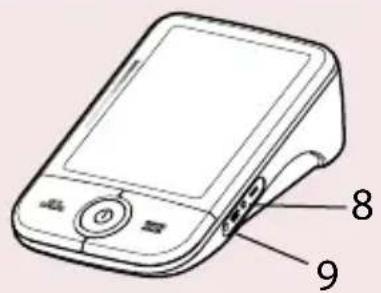

1. Prise pour connexion données
2. Prise jack pour bloc secteur CA
3. Design du support de brassard

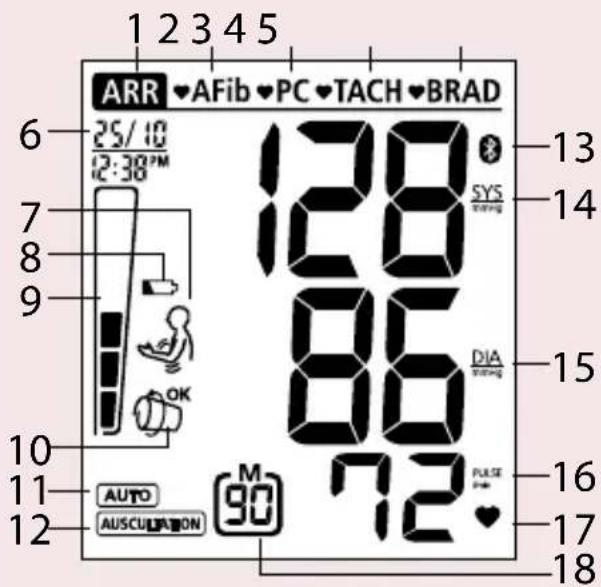

Description de l'écran (Bluetooth® En option)

ARR ♥AFib ♥PC ♥TACH ♥BRAD 6 25/10 12:38PM 7 8 9 OK 10 AUTO AUSCULATION M 90 12 SYS WING 13 14 15 DIA WING 16 PULSE FIRE 17 18

1. Détection d'une arythmie (ARR)
2. Détection d'une fibrillation auriculaire (AFib)
3. Détection d'extra systoles (PC)
4. Détection d'une tachycardie (TACH)
5. Détection d'une bradycardie (BRAD)
6. Indication de date/d'heure
7. Icône «Détecteur de mouvement»
8. Icône «Faible état de charge»
9. Indicateur de risque d'hypertension
10. Icône «Détection de l'enroulement du brassard»
11. Mode Auto
12. Mode Auscultation
13. Icône du Bluetooth®
14. Pression systolique
15. Pression diastolique
16. Pouls
17. lcône du pouls
18. Indicateur de la mémoire

Détection de l'enroulement du brassard

Si le brassard a été enroulé de façon trop lâche, cela peut provoquer des résultats de mesure non fiables. La « Détection de l'enroulement du brassard » peut vous aider à déterminer si le brassard est assez serré. L'icône indiquée apparaît lorsqu'un « brassard lâche » a été détecté lors de la mesure. Sinon, l'icône indiquée apparaît si le brassard était enroulé correctement pendant la mesure.

Détecteur de mouvement

Le "Détecteur de mouvement" permet de rappeler à l'utilisateur de rester immobile et indique tout mouvement du corps pendant la mesure. L'icône spécifiée s'affiche une fois "le mouvement du corps" a été détectée pendant et après chaque mesure.

Remarque: Il est fortement recommandé que vous mesure à nouveau si l'icône apparaît.

Indication des risques d'hypertension artérielle (HRI)

L'Organisation mondiale de la Santé classe les plages de pression sanguine en 6 niveaux. Cet appareil est équipé d'un indicateur innovant de risque de pression artérielle, qui indique visuellement le niveau supposé de risque (optimal / normal / normal élevé / hypertension de niveau 1 / hypertension de niveau 2 / hypertension de niveau 3) du résultat après chaque mesure.

Description de l'écran

EE / Erreur de mesure: Assurez-vous que la fiche L est bien branchée sur la prise d'air et refaites la mesure. Ajustez correctement le brassard et gardez votre bras immobile pendant la mesure. Si l'erreur persiste, renvoyez l'instrument au distributeur ou centre SAV local.

E1 / Défaut du circuit d'air: Assurez-vous que la fiche L est bien branchée sur la prise d'air sur le côté de l'instrument et refaites la mesure. Si l'erreur persiste, renvoyez l'instrument au distributeur ou centre SAV local.

E2 / Pression dépassant 300 mmHg: Eteignez l'instrument et refaites une mesure. Si l'erreur persiste, renvoyez l'instrument au distributeur ou centre SAV local.

E3 / Erreur de données: Enlevez les piles, attendez 60 secondes, puis reinserez-les. Si l'erreur persiste, renvoyez l'instrument au distributeur ou centre SAV local.

Er / Mesure hors plage: Refaites la mesure. Si l'erreur persiste, renvoyez l'instrument au distributeur ou centre SAV local.

Utilisation du bloc secteur CA

1. Raccordez le bloc secteur CA à la prise jack CA sur le côté droit l'instrument.
2. Branchez le bloc secteur CA sur la prise. (Les blocs secteur CA nécessaires sont indiqués à côté de la prise jack CA.)

1. Veuillez enlever les piles si vous opérez en mode CA pendant une longue période. Un long séjour des piles dans le logement peut provoquer des fuites susceptibles d'endommager l'instrument

(∅4.0 / ∅1.7)

1. Pas de piles nécessaires en mode CA.

Insertion des piles

1. Pressez et relevez le couvercle du logement des piles dans le sens de la flèche pour ouvrir le logement.
2. Insérez ou remplacez 4 piles «AA» dans le logement conformément aux indications situées à l'intérieur.
3. Reposez le couvercle du logement en engageant d'abord les crochets du bas, puis l'extrémité supérieure.
4. Remplacez les piles par paire. Enlevez les piles avant une longue période d'inutilisation de l'instrument.

Vous devez remplacer les piles quand

1. L'icône «Faible état de charge» s'affiche
2. Vous pressez la Touche ON/OFF/DÉMARRAGE et que l'écran reste noir.

Attention:

1. Les piles font partie des déchets spéciaux. Ne les jetez pas avec les ordures ménagères.

2. L'instrument ne contient pas de pièces réparables par l'utilisateur. Les piles ou dommages résultant de piles usagées sont exclus de la garantie.

3. Utilisez exclusivement des piles de marque. Remplacez toujours les piles en bloc. Utilisez des piles de même marque et de même type.

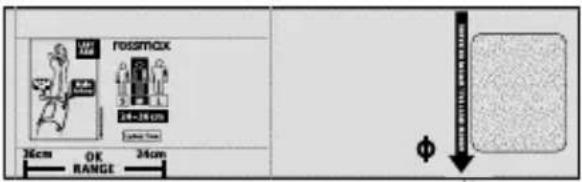

Mise en place du brassard

1

La taille du brassard Rossmax	La circonférence du bras
Taille L	34~46 cm(13.4"~18.1")
Taille M	24~36 cm(9.4"~14.2")
Taille S	16~26 cm(6.3"~10.2")

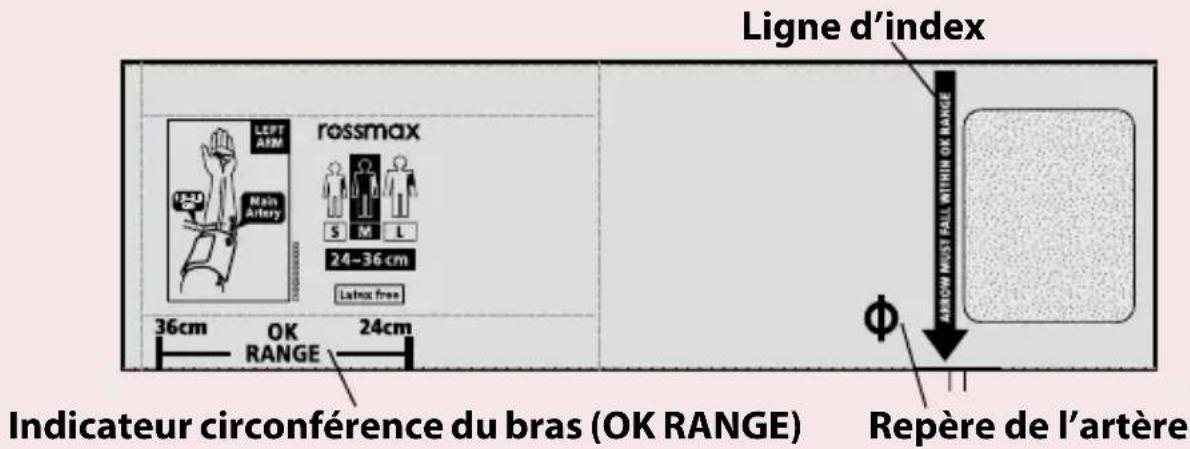

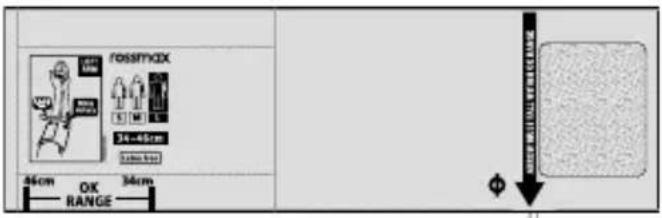

Ligne d'index ROSSMAX LEFT ATM Main Artery S M L 24-36 cm Latex free 36cm 0K RANGE 24cm φ ARROW MUST FALL WITHIN OK RANGE Indicateur circonférence du bras (OK RANGE) Repère de l'artère

1. Sélectionnez le brassard selon la circonférence du bras (fig. ①):

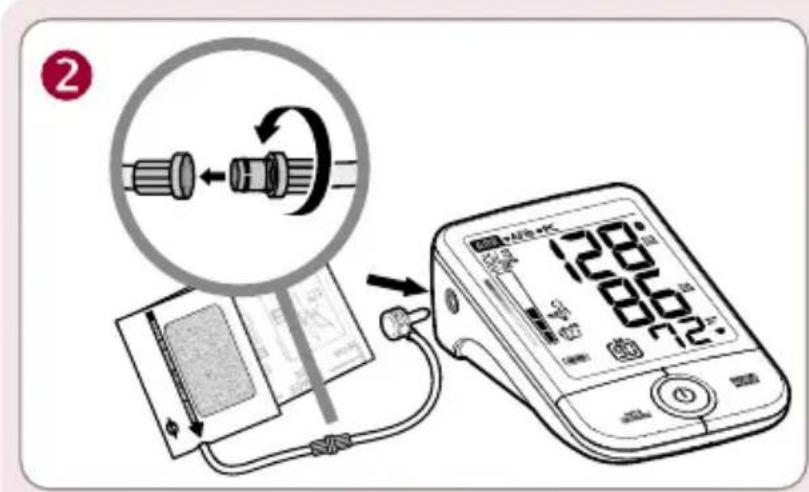

2. Connexion correcte du tuyau d'air.

3. Connectez le tuyau d'air sur l'appareil et assurez-vous que le connecteur est correctement raccordé.

4. Connectez le tuyau d'air du brassard avec le connecteur Luer-Lock (fig. ②).

5. Placer le brassard sur la partie supérieure du bras, l'entourer autour du bras en positionnant le tube vers votre paume et en mettant le repère artère du brassard sur votre artère (fig. ③).

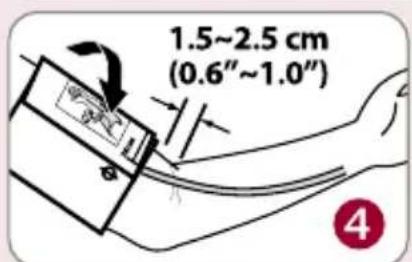

6. Le bord du brassard doit se trouver entre 1,5 et 2,5 cm de la pliure de votre coude. Si la ligne d'index se trouve dans la plage de l'indicateur de circonférence du bras, le brassard est bien adapté. Dans le cas contraire, prendre un brassard de taille différente (fig. ④).

3 La ligne INDEX doit être dans la plage prévue (OK RANGE) Artère principale

Centrez le tuyau sur le bras Artère principale

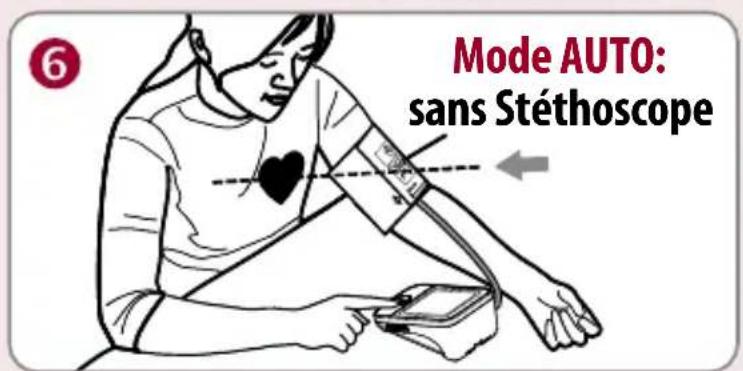

6 Mode AUTO: sans Stéthoscope

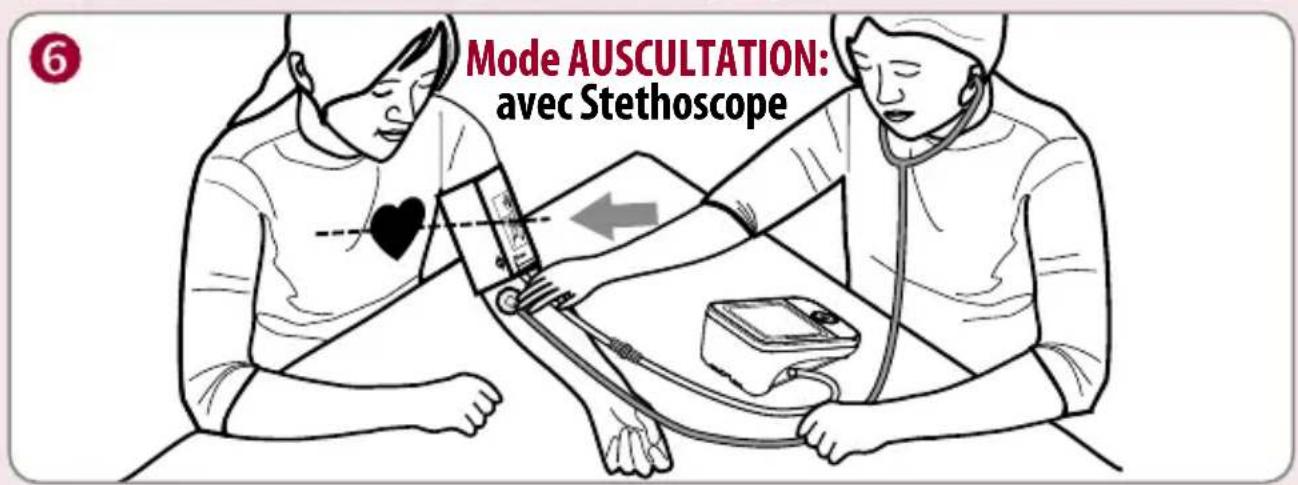

Mode AUSCULTATION: avec Stethoscope

1. Positionner le tube au milieu de votre bras. Fixer le brassard au niveau de la bande Velcro en s'assurant que la tenue est suffisante. Laisser la place de deux doigts entre le brassard et votre bras. Positionner le repère artère (∅) du brassard sur votre artère (à l'intérieur de votre bras) (fig. ⑤).

Remarque: pour déterminer la position de votre artère, appuyez avec 2 doigts au dessus de la pliure de votre coude sur la partie intérieure de votre bras gauche. Déterminer où la pulsation est la plus forte. Ceci correspond à votre artère principale.

1. Posez votre bras sur une table de manière à ce que la brassard soit à la hauteur de votre cœur. Assurez-vous que le tube n'est pas pincé (fig. ⑥).

2. Le brassard est à votre taille si la flèche se trouve dans la zone acceptable de serrage. Si la flèche se trouve en dehors de la zone acceptable de serrage, vous devez utiliser un brassard avec une taille plus adaptée. Contactez votre revendeur pour obtenir une autre taille. Utiliser une taille de brassard adaptée est très important afin d'obtenir une mesure correcte.

Procédures de mesure

Voici quelques conseils utiles pour obtenir des mesures plus précises:

• La pression artérielle change à chaque battement de cœur et varie constamment pendant la journée.
• La mesure de la pression artérielle peut être affectée par la position de l'utilisateur, son état physiologique et d'autres facteurs. En vue d'une précision maximale, ne mesurez pas la pression artérielle moins d'une heure après avoir fait du sport, pris un bain, mangé, bu des boissons alcoolisées ou de la caféine, ou fumé.
• Nous vous recommandons de vous asseoir au moins 5 minutes dans un lieu calme, étant donné qu'un état détendu augmente la précision. Vous ne devriez pas être épuisé pendant la prise d'une mesure.
• Ne faites pas de mesures quand vous êtes stressé ou tendu.
• Asseyez-vous droit sur une chaise. Respirez profondément 5-6 fois. Évitez de vous adosser contre la chaise pendant la mesure.
• Ne pas croiser les jambes en position assise et garder les pieds à plat sur le sol pendant la mesure.
• Évitez de parler et de bouger les muscles de votre main ou bras pendant la mesure.
• Mesurez la pression artérielle à une température corporelle normale. Si vous avez froid ou chaud, attendez un peu avant de faire une mesure.
• Si le tensiomètre est stocké à très basse température (près de 0°), mettez-le dans un endroit tempéré au moins une heure avant de l'utiliser.

• Attendez 5 minutes avant de prendre la prochaine mesure.

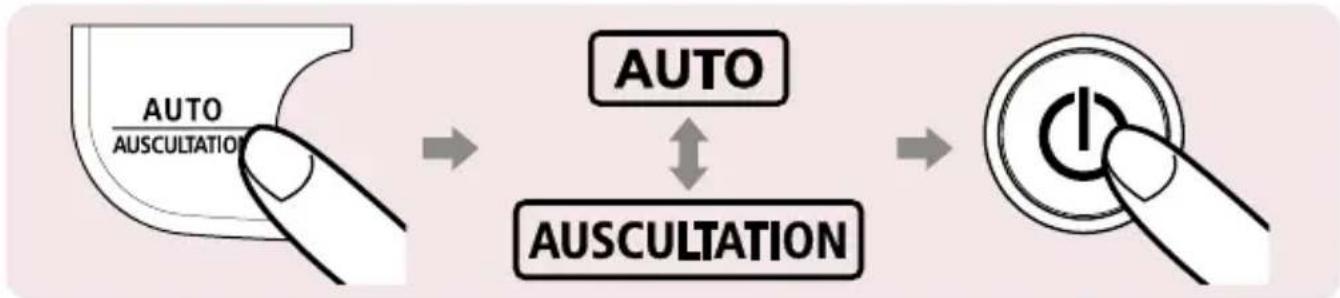

• Appuyez sur la touche Auto/Auscultation pour sélectionner le mode Auto ou le mode Auscultation. Une fois un mode de mesure sélectionné, appuyez sur la touche ON/OFF/DÉMARRAGE pour réinitialiser le tensiomètre de manière à pouvoir lancer la mesure dans le mode choisi.

• Pressez la touche ON/OFF/DÉMARRAGE. Tous les chiffres s'illuminent et l'affichage est contrôlé. La procédure de contrôle dure 2 secondes.
• Après l'affichage de tous les symboles, l'écran affiche un «0» clignotant. Le tensiomètre est prêt à mesurer et gonfle automatiquement le brassard pour démarrer une mesure.

4. ModeAuto

• Le mode Auto est indiqué sur l'écran par le symbo «Auto».

• L'unité se gonfle automatiquement au niveau approprié selon les variations du pouls de l'utilisateur.

• Lorsque la mesure est terminée, le brassard expulse l'air pour supprimer la pression interne. La pression artérielle systolique, diastolique et le pouls sont affichés simultanément et sauvegardés automatiquement dans la mémoire.

• Afin d'améliorer la probabilité de détection des arythmies cardiaques par la technologie PARR, il est recommandé de répéter les mesures.

• Si Bluetooth® a été activé, les données sont automatiquement transférées vers l'application une fois le processus de couplage terminé, veuillez consulter le Transfert de données via Bluetooth® (En option).

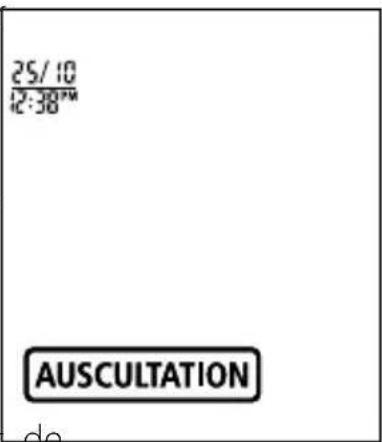

5. ModeAuscultation

• Le mode Auscultation est indiqué sur l'écran par le symbole «Auscultation».
• L'unité se gonfle automatiquement au niveau approprié selon les variations du pouls de l'utilisateur.
• Tandis que l'unité commence à se dégonfler, appuyez sur la touche Memory/Marker pour enregistrer le début des bruits de Korotkoff afin de définir la pression systolique, et appuyez une nouvelle fois sur la touche Memory/Marker pour enregistrer l'arrêt des bruits de Korotkoff et déterminer ainsi la pression diastolique.

ole 25/10 12:38PM AUTO

• Lorsque la mesure est terminée, le brassard expulse l'ai pour supprimer la pression interne. La pression systolique et la pression diastolique s'affichent simultanément sur l'écran LCD.
• Si le bluetooth a été activé, les données de pression Systolic et Diastolic sont automatiquement transférées sur l'application après que le processus ait été lié avec succès. Voir Transfert de données via Bluetooth® (En option).

Remarque: S'il y a un problème d'enregistrement de pression Systolic et Diastolic en poussant sur la touche

MARKER pendant la mesure, cela causera une mesure incomplète et un transfert de données annulé. Si seule la pression Systolic ou Diastolic est enregistrée et affichée sur l'écran LCD après la mesure, la valeur non mesurée sera transférée comme «—» sur l'application.

Remarque:

1. Ce tensiomètre se regonfle automatiquement à un niveau plus élevé de pression. Si le système détecte qu'il est nécessaire d'avoir plus de pression pour prendre une mesure de la pression artérielle.
2. Ce tensiomètre s'arrête automatiquement 1 minute après la dernière pression de touche.
3. Pour interrompre la mesure, pressez la touche ON/OFF/DÉMARRAGE. Le brassard se dégonfle tout de suite.

Bruits de Korotkoff de la pression systolique

MEMORY MARKER

25/10 12:38" 136 AUSCUERION

Bruits de Korotkoff de la pression diastolique

MEMORY MARKER

Rappel de valeurs enregistrées

1. Appuyez sur la touche Memory/Marker pour afficher la dernière mesure enregistrée. Un numéro de séquence de mémoire est attribué à chaque mesure.
2. La mémoire peut contenir jusqu'à 90 lectures en mode Auto. Si le nombre de lectures dépasse 90, la plus ancienne mesure sera remplacée par la nouvelle mesure.

Suppression de valeurs enregistrées

En mode Auto, maintenez la touche Memory/Marker pendant approximativement 5 secondes pour effacer automatiquement les données.

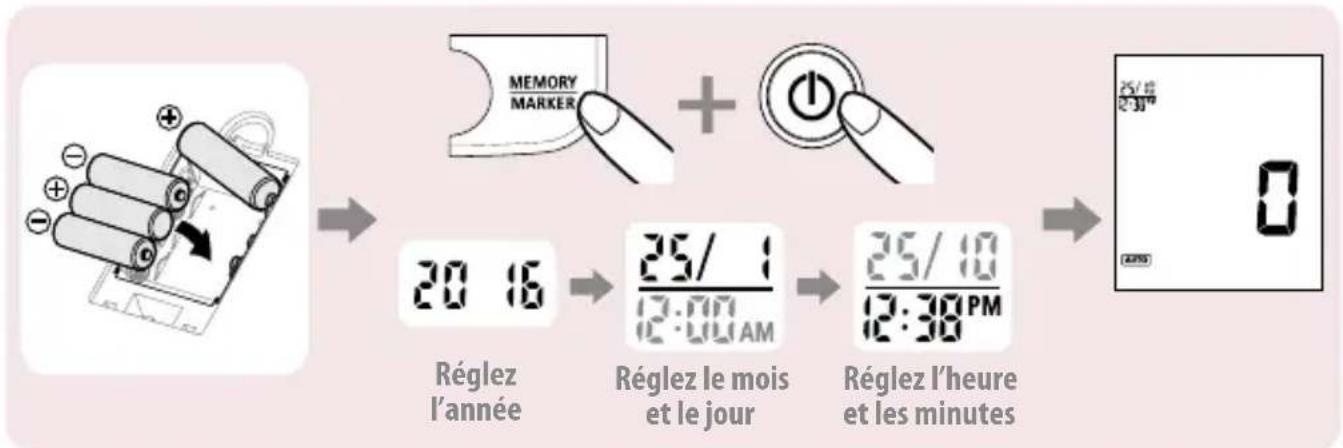

Temps et ajustement de Bluetooth®(En option)

1. Réglez la date / heure / Bluetooth® sur le moniteur en installant ou en remplaçant les piles ou en maintenant la touche ON / OFF / START enfoncée pendant environ 5 secondes en mode hors tension. L'écran affiche un nombre clignotant indiquant l'année.
2. Modifiez l'année en appuyant sur la touche Mémoire, chaque pression augmentant le nombre. Appuyez sur la touche ON/OFF/START pour confirmer l'entrée et l'écran affiche un nombre clignotant représentant la date.
3. Modifiez la date, les heures et les minutes, comme décrit à l'étape 2 ci-dessus, en utilisant la touche mémoire à changer et le bouton ON/OFF/START pour confirmer les entrées..
4. Après avoir réglé la date et l'heure, le symbole Bluetooth® (✗) et l'icône clignotante « ☐ sera montré simultanément à l'écran. La clé de mémoire permet de choisir si le transfert de données Bluetooth® automatique est activé (Bluetooth® symbole indiquant (✗) + ☐ ou désactivé (symbole de Bluetooth® ( ) + ✉ □ F) et validez avec la touche ON/OFF/START.
5. Appuyez de nouveau sur la touche ON/OFF/START, "0" réapparaît comme le tensiomètre est prêt pour la mesure.

Transfert de données via Bluetooth® (En option)

Appariement du tensiomètre avec votre Smartphone

Pour utiliser Bluetooth® pour la première fois, veuillez visiter le site Web à http://www.rossmax.com pour les instructions d'installation initiale.

1. Téléchargez et installez l'application gratuite sur votre smartphone.

Healthstyle APP

Transfert de données via Bluetooth® Téléchargez et installez l'application gratuite Healthstyle APP sur votre smartphone

1. Pour coupler cet appareil qu'avec votre smartphone, allumez l'appareil, le Bluetooth® et le PPA de smartphone et suivre la mise en place et instructions appariement.
2. Si l'appairage réussit, le symbole Bluetooth® (✗) apparaît sur l'affichage et continue de clignoter pendant le transfert de données. La valeur mesurée actuelle sera automatiquement transférée vers l'application lorsque la mesure sera terminée.
3. Si le jumelage a échoué, le symbole Bluetooth® (✗) n'apparaîtra pas à l'écran et la valeur mesurée actuelle ne sera pas automatiquement transférée vers l'application. Dans ce cas, la valeur est sauvegardée dans la zone de mémoire. Veuillez réassocier cet appareil avec votre smartphone et suivre les instructions de l'application pour le transfert Bluetooth®.

Notes: 1. Couplage votre appareil ne supprimera pas les informations contenues dans le téléphone App.

1. Si vous re-coupler votre smartphone avec votre moniteur de pression artérielle, toute l'histoire de la lecture préalable stockée sur l'application mobile sera retenue.
2. Transfert de données bluetooth® permettra de réduire la capacité de la batterie.

120mmHg APP Bluetooth® 120 8:00 pm 120 AUTO MONDAY HANDWRIT

Rappel de valeurs enregistrées

Dans le mode Auto, toutes les « lecture » sauvegardées régulièrement sur le dispositif peuvent être transférées sur l'application via Bluetooth après une liaison réalisée avec succès. Suivez les instructions de l'application et le transfert Bluetooth démarre automatiquement. Le transfert de données sera interrompu lors de l'exécution d'une mesure ou de l'utilisation de l'appareil.

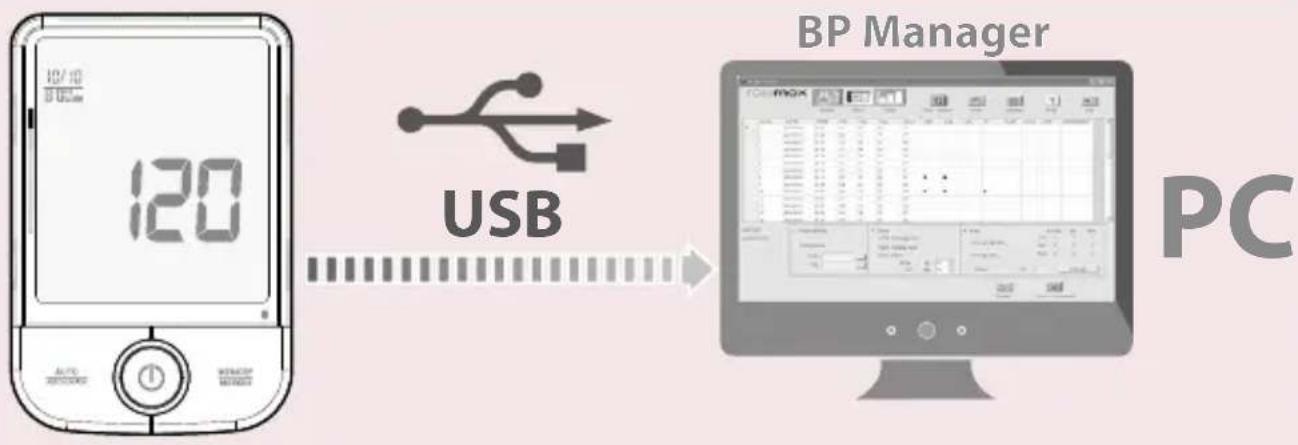

Transfert de données au PC

Rossmax procure un logiciel de gestion de pression artérielle gratuit, intégré et convivial, que vous pouvez télécharger et installer sur votre ordinateur. Vous avez la possibilité d'acheter un câble USB spécial pour raccorder le tensiomètre Rossmax au PC. Veuillez consulter le site http://www.rossmax.com pour le téléchargement et l'installation.

Dépannage

En cas d'anomalie pendant l'utilisation, veuillez contrôler les points suivants.

Symptôme	Points à contrôler	Correction
Pas d'affichage à la pression de la touche ON/OFF/DÉMARRAGE	Les piles sont-elles déchargées?	Remplacez-les par des piles neuves.
	Les polarités de pile ont-elles été inversées?	Réinsérez les piles correctement.
Le texte EE est affiché ou la valeur de pression artérielle affichée est excessivement basse (élevée)	Le brassard a-t-il été mis correctement?	Ajustez le brassard correctement.
	Avez-vous parlé ou bougé pendant la mesure?	Mesurez à nouveau. Gardez le bras stable pendant la mesure.
	Avez-vous agité le bras pourvu du brassard?

Remarque: Si l'instrument ne fonctionne toujours pas, renvoyez-le au revendeur. Ne démontez et ne réparez en aucun cas vous-même l'instrument.

Précautions

1. L'instrument contient des éléments de haute précision. Evitez par conséquent des températures extrêmes, l'humidité et un rayonnement solaire direct. Evitez de faire tomber l'instrument ou de l'exposer à des chocs violents et protégez-le de la poussière.
2. Nettoyez le boîtier du tensiomètre et le brassard avec précaution avec un chiffon doux légèrement humide. N'appuyez pas. Ne lavez pas le brassard et ne le nettoyez pas avec un détergent chimique. N'utilisez jamais de diluant, d'alcool ou d'essence comme nettoyant.
3. Les coulures au niveau du bloc batterie peuvent endommager l'instrument. Enlevez le bloc batterie avant une longue période sans utilisation de l'instrument.
4. Conservez l'instrument hors de portée des enfants pour éviter des situations dangereuses.
5. Si l'instrument est stocké dans un endroit proche de 0°, prévoyez une période d'acchi matation à la température ambiante avant l'emploi.
6. Cet instrument n'est pas réparable par l'utilisateur. N'ouvrez pas l'instrument avec un outil et n'essayez pas de le réparer. Si vous rencontrez des problèmes, contactez le magasin ou le médecin chez qui vous avez acheté cet instrument ou Rossmax International Ltd.
7. Comme tous les tensiomètres utilisant la fonction de mesure oscillométrique, l'instrument peut avoir des difficultés à mesurer correctement la pression artérielle d'utilisateurs souffrant de diabète, d'une faible circulation sanguine, de problèmes rénaux ou ayant eu une attaque ou étant inconscients.
8. Cet appareil est également capable de détecter une arythmie classique, auriculaire ou ventriculaire prématurées ou une fibrillation auriculaire. Les icones ARR, AFib et PC apparaissent alors après la mesure si une fibrillation auriculaire ou contraction prématurée a été détectée lors de cette mesure. Si les icones ARR, AFib ou PC apparaissent, attendez un moment et refaites une nouvelle mesure. Il est fortement conseillé de consulter rapidement votre spécialiste si ces icones ARR, AFib ou PC apparaissent régulièrement.
9. Bien que le dispositif soit capable de détecter une arythmie cardiaque spécifique, l'ap partition d'une arythmie cardiaque peut altérer la précision de la mesure de la pression artérielle.
10. Vous pouvez arrêter la mesure à tout moment avec la Touche ON/OFF/DEMARRAGE. L'air du brassard sera rapidement évacué.
11. Une fois que le gonflage a atteint 300 mmHg, le brassard se dégonfle rapidement par mesure de sécurité.
12. Veuillez noter qu'il s'agit d'un produit de surveillance médicale pouvant être utilisé au domicile qui ne se substitue pas à l'avis d'un médecin ou d'un professionnel de la santé.
13. N'utilisez pas cet instrument pour le diagnostic ou le traitement d'un problème de san

té ou d'une maladie. Les résultats de mesure sont une simple référence. Consultez un professionnel de santé pour l'interprétation des mesures de pression. Contactez votre médecin si vous avez ou supposez avoir un problème de santé. Ne modifiez pas vos médicaments sans recueillir l'avis de votre médecin ou d'un professionnel de santé.

1. Interférence électromagnétique : Les dispositifs contiennent des composants électroniques sensibles. Évitez les champs électriques ou électromagnétiques forts à proximité du dispositif (ex : téléphones mobiles, micro-ondes) ou moins de 1.5km des AM, FM, ou des antennes de diffusion TV. Cela peut conduire à des altérations temporaires de la précision des mesures.
2. Eliminez l'instrument, le bloc batterie, les composants et les accessoires selon la réglementation locale.
3. Ce tensiomètre ne fournit pas la performance spécifiée s'il est stocké ou utilisé en dehors des plages de température et d'humidité spécifiées.
4. Veuillez noter que les fonctions du bras recevant le brassard peuvent être entravées lors du gonflage.
5. Il ne faut pas bloquer la circulation sanguine plus longtemps que nécessaire au cours de la prise de tension. Si l'appareil ne fonctionne pas bien, retirez le brassard du bras.
6. Évitez de presser, d'aplatir ou de plier le tuyau du brassard en le manipulant.
7. Évitez des mesures trop fréquentes ou une pression continue du brassard. Elles en traînent une réduction de la circulation sanguine et constituent un risque de blessure.
8. Veillez à ne pas placer le brassard sur un bras, dont les artères ou les veines sont sou mises à un traitement médical, par exemple en présence d'un dispositif d'accès intravasculaire destiné à un traitement intravasculaire ou en cas de shunt artérioveineux.
9. Ne pas positionner le brassard sur le bras du côté où une mastectomie connue a été réalisée.
10. Ne placez pas le brassard sur des plaies, son utilisation peut les aggraver.
11. Utilisez uniquement les brassards de rechange fournis ou d'origine. Dans le cas contraire, vous obtiendrez des valeurs mesurées erronées.
12. L'ingestion du bloc batterie peut se révéler mortelle. Laissez par conséquent les piles et les produits hors de portée des jeunes enfants. Au cas où une batterie a été avalée, faites immédiatement appel à un médecin.
13. N'utilisez pas la tubulure et / ou l'adaptateur secteur à d'autres objectifs que celles spécifiées, car ils peuvent entraîner un risque de strangulation.
14. Ne pas entretenir ni entretenir l'appareil et le brassard pendant son utilisation.
15. Cette unité ne doit pas être adjacente à ou empilée avec d'autres équipements.
16. S'il vous plaît, n'utilisez aucun autres câbles ou accessoires qui ne sont pas approuvés par le fabricant dans ce manuel pour éviter toutes influences négatives sur la compatibilité électromagnétique.

Caractéristiques

Méthode de mesure Oscillométrique
Plage de mesure	Pression artérielle: 30-260 mmHg; rythme cardiaque: 40~199 batt./minute
Capteur de pression Semi-conducteur
Précision Pression artérielle: ± 3	mmHg; rythme cardiaque: ± 5 % du résultat
Gonflage A pompe
Dégonflage Valve de décompression automatique
Capacité de stockage 90 mémoires
Arrêt automatique 1 minute après la dernière pression de touche
Conditions de fonctionnement	10°C~40°C (50°F~104°F); 15%~85% HR; 700~1060 hPa
Conditions de stockage et transport	-10°C~60°C(14°F~140°F); 10%~90% HR; 700~1060 hPa
Alimentation CC Quatre piles CC (AA) de 6 V
Alimentation CA CC 6V, ≥600 m	A (taille de fiche: (-) ∅ 4,0 ext., (+) ∅ 1,7 int.)
Dimensions	173.0 (L) X 115.0 (W) X 64.5 (H) mm
Poids 410.0g (Poids Brut) (sans piles)
Circonférence du bras L: 34~46	cm (13.4"~18.1"); M: 24~36 cm (9.4"~14.2"); S: 16~26 cm (6.3"~10.2")
Limited Users Adultes
	Type BF: instrument et brassard procurant une protection spéciale contre l'électrocution.
Classification IP IP21: Protection	contre la pénétration d'eau et les matières particulaires
* Caractéristiques modifiables sans préavis.

Informations de compatibilité électromagnétique

1. Cet équipement doit être installé et mis en service conformément aux informations fournies dans le manuel de l'utilisateur;
2. AVERTISSEMENT: Les équipements de communication RF portables (y compris les périphériques tels que les câbles d'antenne et les antennes externes) ne doivent pas être utilisés à moins de 30 cm (12 pouces) de toute partie du X9, y compris les câbles spécifiés par le fabricant. Sinon, une dégradation des performances de cet équipement pourrait en résulter.

Si des NIVEAUX D'ESSAI D'IMMUNITE plus élevés que ceux spécifiés dans le Tableau 9 sont utilisés, la distance de séparation minimale peut être réduite. Les distances de séparation minimales inférieures doivent être calculées en utilisant l'équation spécifiée en 8.10.

Plus d'informations sur la conformité EMC du dispositif peuvent être obtenue sur le site web Rossmax : www.rossmax.com.

Carte de garantie

Cet appareil bénéficie de 2 ans de garantie à partir de la date d'achat. Cette garantie ne sera valable que sur présentation de la carte de garantie remplie par le vendeur confirmant la date d'achat ou sa livraison. Les blocs batteries, brassards et accessoires ne sont pas inclus dans cette garantie. Ouvrir ou abimer le produit annule la validité de cette garantie. Celle-ci ne couvre pas les dommages, accidents ou non-respect des recommandations mentionnées dans ce manuel. Contacter votre vendeur/distributeur local ou www.rossmax.com.

Nom du client:

Address:

Téléphone:

adresse mail:

Information produit

Date d'achat:

Magasin de vente:

Attention: Le symbole sur le produit signifie qu'il s'agit d'un appareil électrique, qui doit être rapporté à un point de collecte local pour élimination conforme à la directive européenne 2012/19/UE.
