Caractéristiques techniques	Détails
Type d'appareil	Oscilloscope numérique
Nombre de canaux	2
Fréquence d'échantillonnage	1 GSa/s
Largeur de bande	100 MHz
Profondeur d'échantillonnage	14 bits
Affichage	Écran LCD couleur de 7 pouces
Interface de communication	USB
Alimentation	Alimentation secteur ou batterie rechargeable
Dimensions	320 x 180 x 80 mm
Poids	1,5 kg
Utilisation	Mesure et analyse de signaux électriques
Maintenance	Nettoyage régulier de l'écran et des connecteurs
Sécurité	Utiliser dans un environnement sec et éviter les chocs électriques
Informations générales	Idéal pour les professionnels et les amateurs d'électronique

FOIRE AUX QUESTIONS - DSO-2154 VOLTCRAFT

Comment allumer le VOLTCRAFT DSO-2154 ?

Pour allumer le VOLTCRAFT DSO-2154, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Comment régler la luminosité de l'écran ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis sélectionnez 'Luminosité' pour ajuster le niveau de luminosité de l'écran.

Pourquoi l'écran reste-t-il noir lorsque j'allume l'appareil ?

Vérifiez si l'appareil est correctement chargé ou si les piles sont en bon état. Si l'écran reste noir, essayez de réinitialiser l'appareil en retirant les piles et en les remettant.

Comment connecter une sonde à l'oscilloscope ?

Connectez la sonde à l'entrée de canal appropriée sur le VOLTCRAFT DSO-2154, puis fixez le clip de terre à la masse du circuit que vous mesurez.

Comment calibrer la sonde ?

Pour calibrer la sonde, utilisez le signal de calibration intégré de l'oscilloscope. Suivez les instructions de la section de calibration dans le manuel d'utilisateur.

Que faire si les mesures affichées semblent incorrectes ?

Vérifiez que la sonde est correctement connectée et que les paramètres de l'oscilloscope (tension et temps) sont correctement réglés. Assurez-vous également que la sonde est calibrée.

Comment enregistrer des données sur le VOLTCRAFT DSO-2154 ?

Pour enregistrer des données, accédez au menu de stockage et sélectionnez l'option 'Enregistrer'. Choisissez le format et l'emplacement de stockage souhaités.

Comment transférer des données vers un ordinateur ?

Utilisez le câble USB fourni pour connecter le VOLTCRAFT DSO-2154 à votre ordinateur. Installez le logiciel fourni et suivez les instructions pour transférer les données.

Que faire si l'oscilloscope ne répond pas ?

Si l'oscilloscope ne répond pas, essayez de le redémarrer. Si le problème persiste, vérifiez si une mise à jour du firmware est disponible ou contactez le support technique.

Où puis-je trouver le manuel d'utilisateur ?

Le manuel d'utilisateur peut être téléchargé depuis le site Web de VOLTCRAFT ou se trouve dans la section 'Support' de l'application associée.

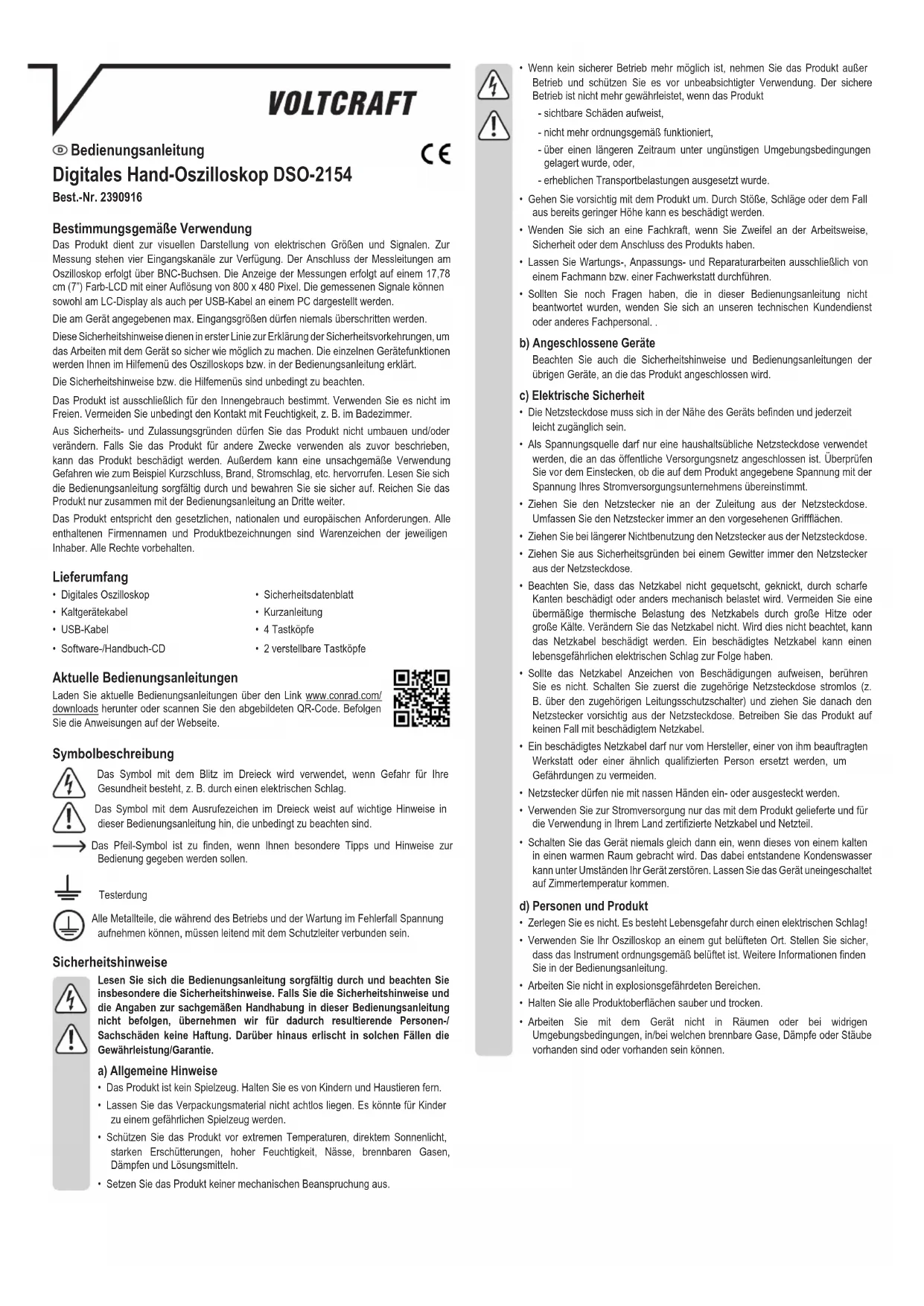

MODE D'EMPLOI DSO-2154 VOLTCRAFT

• Si vous ne pouvez plus utiliser le produit en toute sécurité, arrêtez de l’utiliser et prenez des mesures an que personne ne puisse le faire fonctionner. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été stocké pendant une période prolongée dans des conditions défavora- bles ou - a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Les chocs, les coups ou même une chute à faible hauteur peuvent endommager le produit.

• Consultez un technicien si vous avez des doutes sur l’utilisation ou le branchement du produit, ou si vous avez des inquiétudes relatives à la sécurité.

• Tout entretien, modication ou réparation ne peut être effectué que par un technicien ou un centre de dépannage spécialisé.

• Si vous avez des questions dont la réponse ne gure pas dans ce mode d’emploi, contactez notre service d'assistance technique ou tout autre professionnel dûment qualié. . b) Appareils raccordés Respectez toujours les consignes de sécurité et les instructions d’utilisation de tout autre appareil branché sur ce produit. c) Sécurité électrique

• La prise de courant doit être à proximité de l’appareil et facilement accessible.

• Le produit doit être alimenté uniquement par une prise de courant standard connectée au réseau public. Avant de brancher le produit, vériez que la tension indiquée sur le produit correspond à la tension de votre fournisseur d’électricité.

• Ne débranchez jamais la che secteur en tirant sur le câble. Débranchez-la toujours en la tenant par ses zones de préhension.

• Débranchez la che secteur de la prise de courant si vous ne comptez pas utiliser le produit sur une longue durée.

• Pour des raisons de sécurité, débranchez la che secteur de la prise de courant par temps d'orage.

• Veillez à ce que le câble d’alimentation ne soit pas coincé, plié, endommagé par des bords tranchants ou soumis à des contraintes mécaniques. Évitez les variations thermiques excessives dus à la chaleur ou au froid extrême du câble d’alimentation électrique. Ne modiez jamais le câble d’alimentation. Le non-respect de ces instructions peut entraîner l’endommagement du câble d’alimentation. Un câble d’alimentation électrique endommagé peut causer une électrocution mortelle.

• Ne touchez pas le câble d’alimentation s'il est endommagé. Coupez l'alimentation de la prise de courant (p. ex. par l'intermédiaire du disjoncteur qui l'alimente) puis débranchez avec précaution la che de la prise de courant. Il est interdit d'utiliser le produit si le câble d’alimentation électrique est endommagé.

• Pour prévenir les risques, les câbles d'alimentation abîmés ne peuvent être remplacés que par le fabricant, par un atelier spécialisé mandaté par le fabricant, ou par un technicien qualié.

• Ne branchez ou débranchez en aucun cas les ches avec les mains mouillées.

• Utilisez uniquement le câble d'alimentation et l'adaptateur secteur fournis avec le produit et certiés à l'utilisation dans votre pays.

• N’allumez pas l’appareil juste après l’avoir déplacé d’un environnement froid vers un environnement chaud. La condensation générée pourrait détruire le produit. Laissez l'appareil atteindre la température ambiante avant de l’allumer. d) Personnes et produit

• Ne démontez pas le produit. Il existe un risque d’électrocution mortelle !

• L'oscilloscope doit être rangé dans un endroit sufsamment aéré. Veillez à ce que l'instrument soit correctement aéré. Reportez-vous au mode d'emploi pour plus de détails.

• Ne travaillez pas dans des endroits présentant un risque d'explosion.

• Gardez toutes les surfaces du produit propres et sèches.

• N’utilisez pas l'appareil dans des pièces ou dans des conditions ambiantes défavorables, où des gaz, vapeurs ou poussières inammables sont susceptibles d’être présents ! Mode d’emploi Oscilloscope numérique à main DSO-2154 N° de commande 2390916 Utilisation prévue Ce produit est conçu pour donner une représentation visuelle des grandeurs et signaux électriques. Il comporte 4 canaux d'entrée disponibles pour prendre des mesures. Les ls de mesure sont raccordés à l'oscilloscope via des prises BNC. Les mesures s'afchent sur un LCD couleur de 17,78 cm (7 pouces) avec une résolution de 800 x 480 pixels. Les signaux mesurés peuvent s'afcher sur l'écran LCD ou sur un PC via un câble USB. Les quantités d'entrée maximales indiquées sur l'appareil ne doivent en aucun cas être dépassées. Ces consignes de sécurité sont principalement destinées à expliquer les mesures de sécurité an de rendre le travail avec l'appareil aussi sûr que possible. Les fonctions individuelles de l'appareil sont expliquées plus en détail dans le menu d'aide de l'oscilloscope ou dans le mode d'emploi. Respectez les consignes de sécurité et les menus d'aide à tout moment ! Le produit est destiné uniquement à une utilisation à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout contact avec l'humidité (par ex. dans les salles de bains) doit être évité en toutes circonstances. Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, il existe un risque d’endommager le produit. De plus, une mauvaise utilisation peut causer des dangers tels qu’un court-circuit, un incendie ou une décharge électrique. Lisez attentivement le mode d’emploi et conservez-le dans un endroit sûr. Si vous donnez l'appareil à une autre personne, donnez-lui également le mode d’emploi. Ce produit est conforme aux réglementations nationales et européennes en vigueur. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés. Contenu de l’emballage

• Oscilloscope numérique

• Logiciel et mode d'emploi (CD)

• 2x sondes de mesure réglables Mode d’emploi actualisé Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions gurant sur le site Web. Description des symboles Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique. Le symbole avec un point d'exclamation dans un triangle signale des informations importantes du mode d'emploi qui doivent être respectées. Ce symbole fait référence à des informations particulièrement utiles et à des conseils sur la façon dont il faut utiliser ce produit. Masse de test Toutes les parties métalliques qui peuvent être conductrices de tension en cas de défaillance durant l'utilisation ou l'entretien doivent être branchées à la ligne de terre. Consignes de sécurité Lisez attentivement le mode d’emploi et respectez en particulier les consignes de sécurité. Si vous ne suivez pas les consignes de sécurité et les instructions concernant une bonne manipulation du produit, contenues dans ce mode d‘emploi, nous n’assumons aucune responsabilité pour tout dommage aux biens ou aux personnes qui pourraient en résulter. De tels cas entraînent l’annulation de la garantie. a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Il peut devenir un jouet dangereux pour les enfants.

• Protégez le produit des températures extrêmes, des rayons du soleil, des vibrations fortes, de l’humidité élevée, de la moiteur, des gaz combustibles, de la vapeur et des solvants.e) Mode de mesure

• Assurez-vous que les sondes sont raccordées dans le bon sens. Ne connectez pas le l de mesure négatif au pôle positif.

• Avertissement : Les 4 canaux de l'oscilloscope ne sont pas électriquement isolés. Les canaux doivent adopter une masse commune pendant la mesure. An d'éviter les courts-circuits, les deux masses de sonde ne doivent pas être raccordées à des niveaux CC non isolés. Le l de terre de l'oscilloscope doit être raccordé comme suit :

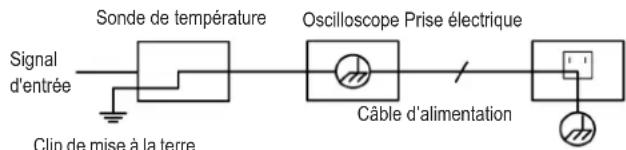

Sonde de température Oscilloscope Prise électrique Câble d’alimentation Clip de mise à la terre Signal d'entrée

• L'alimentation CA ne peut pas être mesurée lorsque l'oscilloscope ainsi alimenté est connecté à un PC à alimentation CA via les ports.

• Utilisez uniquement l'adaptateur secteur fourni et certié à l'utilisation dans votre pays.

• Lorsque la sonde ou le l de test est raccordé à une source de tension, il ne faut en aucun cas connecter ou déconnecter inconsidérément la sonde ou le l de test.

• Cet instrument est mis à la terre via le conducteur de mise à la terre de l'adaptateur secteur. Pour éviter un choc électrique, le conducteur de terre doit être mis à la terre. Le produit doit être correctement mis à la terre avant d'être raccordé à sa borne d'entrée ou de sortie.

• Dans le cas d'une source d'alimentation CA, celle-ci ne peut pas être mesurée directement car le banc d'essai et le conducteur de masse de l'adaptateur d'alimentation sont connectés, ce qui entraînerait un court-circuit.

• Avertissement : An d'éviter un incendie ou un choc électrique, vériez toutes les données nominales et étiquettes sur le produit. Avant de connecter le produit, reportez-vous au mode d'emploi pour plus d'informations sur les données nominales. Lorsque la connexion du signal d'entrée de l'oscilloscope est supérieure à 42 V crête (30 Vrms) ou sur des circuits de plus de 4800 VA, veuillez tenir compte des points suivants : - N'utilisez que des sondes de tension et des ls de test isolés. - Avant usage, vériez tous les accessoires (sondes etc.) et remplacez-les en cas de dommage présumé. - Enlevez les sondes, les ls de test, les connexions USB d'ordinateur et les autres accessoires immédiatement après usage. - N'appliquez pas de tensions d'entrée supérieures à la tension nominale in- diquée pour le produit, car la tension de la pointe de la sonde sera directe- ment transmise à l'oscilloscope. À utiliser avec précaution lorsque la sonde est réglée sur 1:1. - N'utilisez pas de connecteurs BNC métalliques ou de che banane exposés. - N'insérez aucun objet métallique dans les connecteurs.

• N'utilisez pas l'instrument avec les panneaux ou éléments de recouvrement retirés.

• Utilisez uniquement le type et le fusible de calibre spéciés pour le produit.

• Ne touchez pas les jonctions et les composants exposés tant que l'instrument est connecté à la source d'alimentation.

• Si vous avez des raisons de croire que le produit est endommagé, faites-le inspecter par un technicien qualié avant toute utilisation ultérieure.

• Assurez-vous que le produit est installé avec une aération adéquate. Reportez- vous au mode d’emploi pour plus d'informations.

• Ne faites jamais fonctionner le produit dans des conditions mouillées.

• N'utilisez pas l'appareil dans une atmosphère explosible.

• Gardez les surfaces du produit propres et sèches. Entretien et nettoyage

• Ne stockez pas et ne laissez pas le produit dans un endroit où l'écran LCD serait exposé à la lumière directe du soleil sur une longue durée.

• Avant de nettoyer le produit, éteignez-le et débranchez-le du câble d'alimentation secteur, du câble USB et de l'objet mesuré. Toute ouverture de couvercles et le retrait de composants risquent de mettre à nu des pièces sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement. Avant de nettoyer ou de réparer l'appareil, éteignez-le et débranchez tous les câbles. Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www. conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2023 by Conrad Electronic SE. *2390916_v3_0723_02_dm_ss_FR

• N’utilisez jamais de détergents agressifs, d’alcool isopropylique ou toute autre solution chimique, car ils peuvent endommager le boîtier voire même affecter le fonctionnement du produit.

• Essuyez la poussière de l'instrument et de la surface de la sonde au moyen d'un chiffon doux. Ne frottez pas le protecteur d'écran transparent lors du nettoyage de l'écran LCD.

• Utilisez un chiffon doux et humide qui ne goutte pas pour nettoyer le produit et les ls de mesure.

• Attention : Pour éviter d'endommager l'instrument ou la sonde, ne les exposez pas à des aérosols, liquides ou solvants.

• Avertissement : Avant de remettre le produit sous tension après le nettoyage, assurez- vous que tous les composants sont correctement séchés avant utilisation. Élimination des déchets Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la n de son cycle de vie. Tout détenteur d‘appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs naux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l‘appareil usagé, ainsi que les lampes qui peuvent être enlevées de l‘appareil usagé sans être détruites, avant de le remettre à un point de collecte. Les distributeurs d‘équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d‘informations sur notre site Internet) :

• dans les centres de collecte créés par Conrad

• dans les points de collecte des organismes de droit public chargés de l‘élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG) L‘utilisateur nal est responsable de l‘effacement des données personnelles sur l‘équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appliquer pour la remise et le recyclage des appareils usagés. Caractéristiques techniques Puissance ..................................... 100 - 240 V/CA, 50 - 60 Hz Conditions de fonctionnement ...... 0 à +40 °C, humidité relative <90 % (sans condensation) Conditions de stockage ................ -20 à +60 °C, humidité relative <90 % (sans condensation) Dimensions (L x l x h) ................... 301 x 152 x 70 mm Poids ............................................. 1100 g• Als het product niet langer op een veilige manier gebruikt kan worden, stop dan met het gebruik ervan en voorkom ongeautoriseerd gebruik. Veilig gebruik kan niet langer worden gegarandeerd als het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - voor langere duur is opgeslagen onder slechte omstandigheden, of - onderhevig is geweest aan ernstige transportbelasting.
