DAC-1 MK - Ecouteur VINCENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DAC-1 MK VINCENT au format PDF.
| Type de produit | Convertisseur numérique-analogique (DAC) avec écouteur |
| Marque | Vincent |
| Modèle | DAC-1 MK |
| Dimensions (L x H x P) | 430 x 79 x 343 mm |
| Poids | 5,5 kg |
| Alimentation | 230 V / 50 Hz (commutable 110 V) |
| Consommation électrique | 35 W (veille < 0,4 W) |
| Entrées numériques | 1 x USB, 1 x optique, 1 x coaxial (RCA) |
| Sorties analogiques | 1 x stéréo RCA, 1 x stéréo XLR |
| Fréquence d'échantillonnage max. (coaxial/optique) | PCM 24 bits / 192 kHz (DSD 64) |
| Fréquence d'échantillonnage max. (USB) | PCM 32 bits / 384 kHz (DSD 256) |
| Réponse en fréquence | 20 Hz - 20 kHz (± 0,5 dB) |
| Distorsion harmonique | < 0,004 % |
| Rapport signal/bruit | > 95 dB |
| Formats audio supportés | MP3, WMA, AAC, AAC+, ALAC, FLAC, APE, WAV, DSD |
| Variantes de couleur | Noir, argent |
| Fonctions principales | Sélecteur d'entrée (USB, optique, coaxial), indicateur LED d'entrée, témoin Warm Up, interrupteur secteur, commande de mise sous tension (Power Control 12V) |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon doux et humide, éviter produits abrasifs et solvants |
| Sécurité | Ne pas ouvrir l'appareil ; utiliser uniquement sur secteur 230V/50Hz ; respecter distance d'aération de 5 cm ; ne pas exposer à l'humidité ou à la chaleur |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié pour remplacement du fusible ou réparation |
FOIRE AUX QUESTIONS - DAC-1 MK VINCENT
Questions des utilisateurs sur DAC-1 MK VINCENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ecouteur au format PDF gratuitement ! Retrouvez votre notice DAC-1 MK - VINCENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DAC-1 MK de la marque VINCENT.
MODE D'EMPLOI DAC-1 MK VINCENT
Manuel d'utilisation
français
D/A-Wandler
D/A-Converter
D/A- Convertiseur
nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si l'on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par votre revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.
Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.
Votre équipe Vincent
INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE
| Consignes de sécurité | 40 |
| Autres consignes | 41 |
| Contenu de la livraison | 42 |
| Description de l'appareil | 43 |
| Installation | 45 |
| Utilisation de l'appareil | 51 |
| Conseils | 52 |
| Résolution de problèmes | 53 |
| Caractéristiques techniques | 54 |
| Glossaire | 55 |
français
SICHERHEITSHINWEISE
La construction de cet appareil a été soumise à des contrôles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de lire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/Modifications
Tous les moyens d'exploitation raccordés au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/Branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, plié à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/Chaleur/Vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénètre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maxi supportable est atteinte largement en-deçà du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le vouloir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
AUTRES CONSIGNES
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usagés
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2012/19/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veuillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle CE
L'appareil répond aux directives UE
pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/Remarques
Le présent document a été un article
de la société Sintron Distribution GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Distribution GmbH, 76473 Ilfezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
CONTENU DE LA LIVRAISON
Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
- 1 câble de distribution
- 1 câble de POWER CONTROL
- 1 stereo set of RCA
- 1 le cable USB
• le présent manuel
DESCRIPTION DE L'APPAREIL

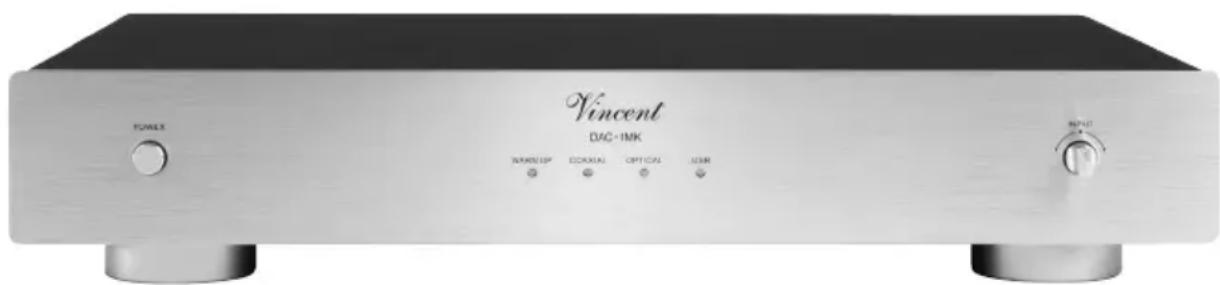

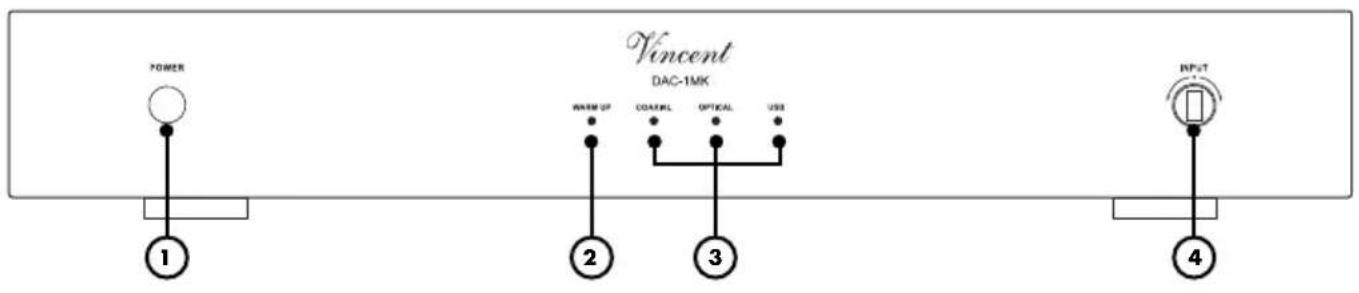

FACADE AVANT
Met l'appareil en MARCHE ou à l'ARRET. A l'ARRET, l'appareil est coupé de l'alimentation secteur.
2. Warm Up
Cette LED s'allume après la mise en marche.
3. Input LED
Les indicateurs LED pour le canal d'entrée respectivement choisi Dépendant du canal d'entrée choisi en cemoment, l'indicateur LED correspondant estallumé.
4. INPUT: sélecteur d'entrée
Sert à sélectionner pour la reproduction, une dessources audio raccordées aux entrées du D/A convertiseur. La prise d'entrée actuelle choisie, indi-que respectivement le témoin lumineux LED pour l'entrée sélectionné (2).
FACADE ARRIERE
Connectez votre source numérique ici via USB, optique ou coaxial.
6. AUDIO OUTPUTS :
sorties du signal son analogique
Un des prises RCA ou les douilles XLR sont reliées à l'entrée correspondante de l'amplificateur, du préamplificateur ou d'un appareil similaire.
7. POWER CONTROL (12V)
Les signaux de commande de mise sous tension (Trigger) sont envoyés via ces douilles jack (3,5 mm).
8. Sélecteur/Commutateur de tension
A l'arrière se trouve un commutateur de tension, avec lequel vous pouvez régler la tension de 230 V à 110 V.
Pour plus d'informations, reportez-vous à la section Consignes de sécurité
(P. 46 « Commutation de tension »)
9. AC 220-240V : prise secteur
Raccordez ici le cordon secteur et branchez-le au secteur.
INSTALLATION
Réalisez d'abord le raccordement des câbles pour la sortie du signal de l'appareil. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.
VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrière de l'appareil.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions
lors de l'installation !
Veillez à ne pas intervertir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge
pour le canal de droite, noir ou blanc pour le canal de gauche.
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une détérioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi, il ne faut jamais changer les raccordements lorsque les appareils sont sous tension !
Câbles et fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défaillances et des dysfonctionnements.
COMMUTATION DE TENSION
Cet appareil est équipé d'un commutateur (8) par lequel la tension peut être modifiée de 230 V à 110 V suivant les spécifications de chaque pays.
Ne manœuvrer sous aucun prétexte le commutateur pendant le fonctionnement de l'appareil ! La commutation de tension ne peut être effectuée que par un technicien qualifié, car après actionnement du commutateur, le fusible de l'appareil doit être remplacé ! Les données sur les dispositifs de sécurité se trouvent à l'arrière de l'appareil.
Toute utilisation inappropriée du commutateur entraîne automatiquement l'annulation de garantie !
RACCORDEMENT DES APPAREILS SOURCE

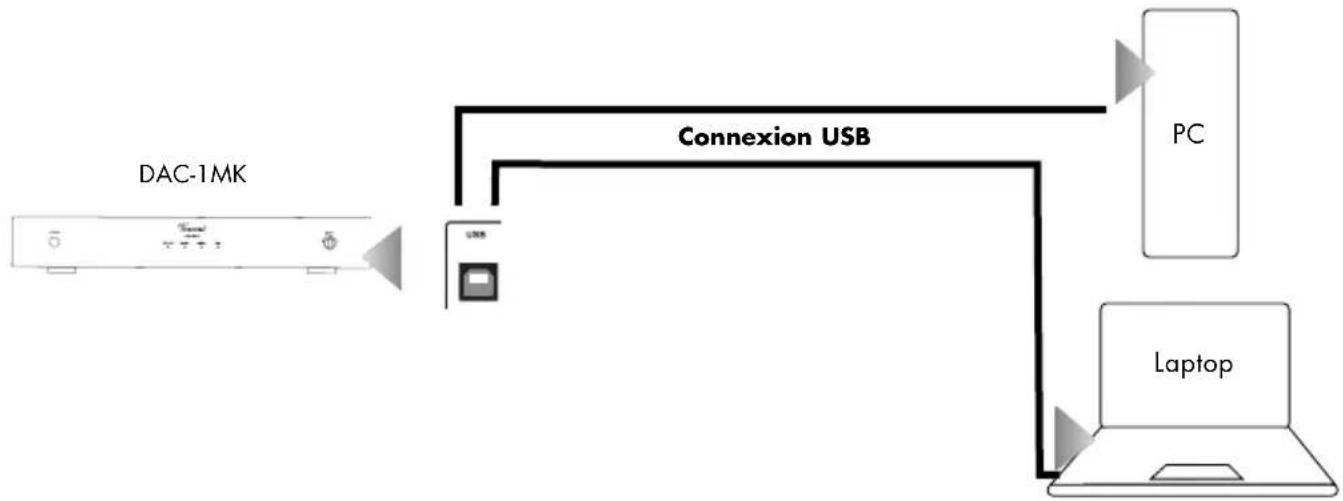

Raccordement d'un dispositif USB
Le convertisseur intégré D/A permet de transmettre, par voie analogique, des signaux de musique numériques directement de l'ordinateur vers l'amplificateur. Pour ce faire, on utilise le port USB comme entrée.
CONNEXION DES SOURCES D'ENTRÉES AVEC OPTICAL IN ET COAXIAL IN
Le convertisseur N / A intégré permet également la réception de signaux audio numériques via un câble optique ou un câble coaxial et leur transmission analogique vers les enceintes.
Source audio numérique avec connexion optique


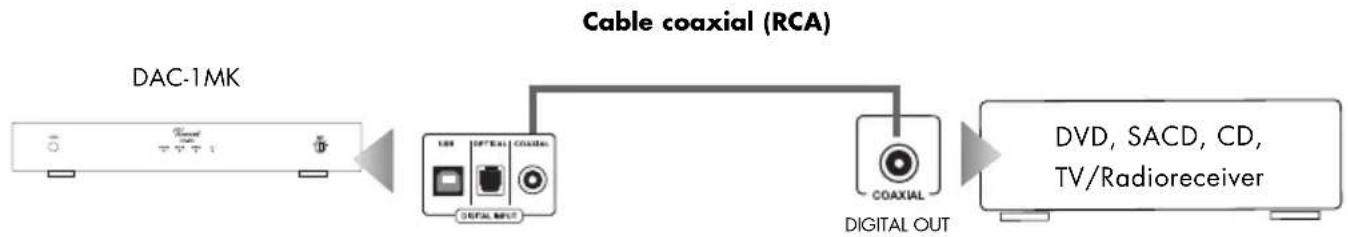

Source audio numérique avec connexion coaxiale
RACCORDEMENT AUX AMPLIFICATEURS, RECEPTEURS OU PREAMPLIFICATEURS
L'appareil DAC-1 MK dispose à l'arrière de deux sorties de signal analogique. Par les sorties analogiques (6) le signal peut être transmis du convertisseur D/A intégré vers un composant audio analogique courant (amplificateur).

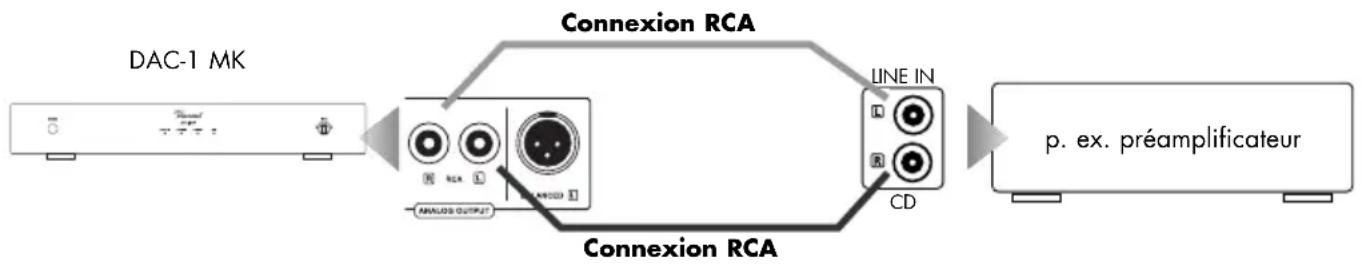

Utilisation d'un sortie analogique avec prise RCA
Ces prises délivrent un signal son stéréo converti en signal analogique par le convertisseur D/A intégré de qualité supérieure et amplifié. Un câble RCA est nécessaire pour le raccordement à l'amplificateur. Raccordez les prises RCA « L » et « R » d'une paire stéréo (« 1 » ou « 2 ») de la zone « ANALOG OUTPUTS » (6) à la prise gauche et droite audio des entrées de l'amplificateur, le plus souvent désignées par « CD », « LINE IN » ou « FRONT R/L » (entrée haut-niveau standard).


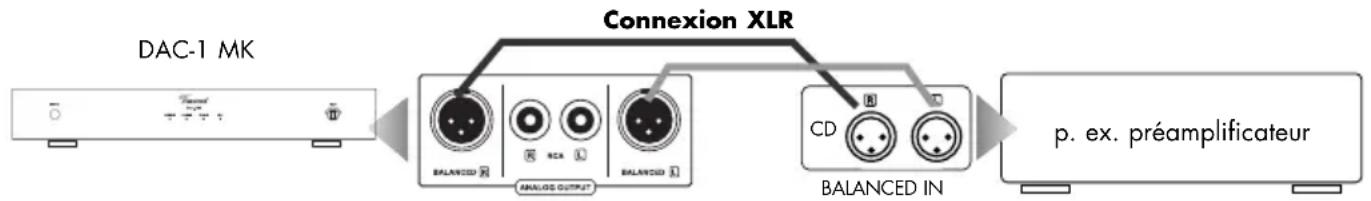

Utilisation de la sortie analogique avec prise XLR
Cette prise délivre un signal son stéréo symétrique converti en signal analogique par le convertisseur D/A intégré de qualité supérieure et amplifié par l'étage Hybride. Deux câbles XLR sont nécessaires pour le raccordement à un amplificateur. Reliez les prises XLR « L » et « R » de la zone de raccordement « ANALOG OUTPUTS » (6) à la prise gauche et droite de l'entrée XLR de l'amplificateur, généralement désignées par « CD », « XLR IN », BALANCED IN » ou « FRONT R/L ».


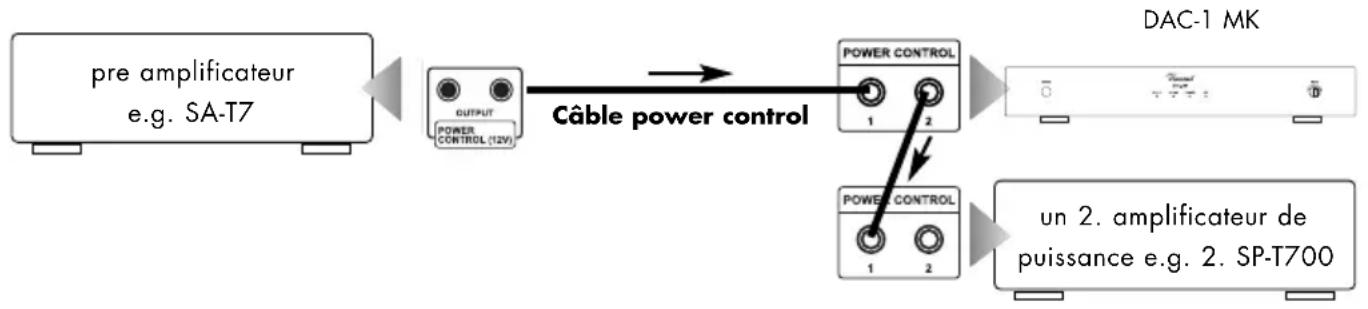

LIAISONS CABLEES POUR LA COMMANDE DE MISE SOUS TENSION (POWER CONTROL)
De nombreux systèmes AV se composent de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control », ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction « Power Control » a pour effet, de mettre en marche ou d'arrêter automatiquement tous les appareils, qui supportent cette
LIAISONS CABLEES POUR LA COMMANDE DE MISE SOUS TENSION (POWER CONTROL)
fonction, en même temps que la mise en marche ou l'arrêt d'un des appareils raccordés au système (en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles.
Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.
Le DAC-1 MK dispose d'une entrée et d'une sortie pour la commande de mise en marche. D'une part, il peut recevoir un signal de commutation et, d'autre part, il peut transmettre le signal à un autre composant.
LIAISONS CABLEES POUR LA COMMANDE DE MISE SOUS TENSION (POWER CONTROL)
Attention :
De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux.
Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux ! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres appareils !
RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.
UTILISATION DE L'APPAREIL
| Action Touche(s) | Description | |
| Mise en marche et arrêt | POWER (1) | L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. Après la mise en marche, l'appareil a besoin de quelques secondes avant d'être prêt à être utilisé. |
| Choisir la source d'entrée | (3) INPUT | Cette touche permet de choisir entre les 3 sources d'entrée (AES/EBU,USB,Coaxial IN,Optical IN). En appuyant sur cette touche, le lecteur passe à la lecture du signal audio provenant de l'appareil qui y est connecté. |
CONSEILS
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de meilleure qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer ce problème.
L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du ronflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier.
Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce ronflement, votre revendeur vous y aidera.
RESOLUTION DE PROBLEMES
| Symptôme | Cause possible du défaut | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle.Le cordon secteur est défectueux ou il n'est pas entièrement enfoncé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectueux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiez le cordon secteur, remplacez-le éventuellement et enfoncez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (un des voyants pour la sélection d'entrée s'allume) | L'appareil source actuellement sélectionné n'émet aucun signal.Un des réglages audio d'un lecteur DVD raccordé (analogue/digital) est mal choisi.Le mauvais canal d'entrée a été sélectionné au préamplificateur.L'amplificateur est mis en sourdine (fonction Mute).Le format ne peut pas être lu, ou le fichier ne peut être lu. | Démarrez la lecture de la source de signal raccordée.Corrigez les paramètres du Setup du lecteur.Corrigez la sélection d'entrée.Désactivez la mise en sourdine (touche « MUTE.Vérifiez le format qui dat être lu. |
| La reproduction sonore d'un canal de fonctionne pas | L'appareil source n'émet un signal que sur un seul canal.Un des câbles de signal entre l'appareil source et le amplificateur n'est pas correctement fixé ou est défectueux. | Vérifiez l'appareil source, par exemple avec un autre amplificateur.Vérifiez et serrez ces câbles. |
| Mauvaise qualité du son | Les connexions des liaisons par câble sont desserrées, les connexions encrassées ou un câble est défectueux.Une platine tourne-disque a été raccordée sans l'intermédiaire d'un amplificateur phono avec une des entrées de haute niveau de pré-amplificateur. | Vérifiez les connexions audio et les câbles.Raccordez un préamplificateur phono dans la voie de signal entre le platine et le préamplifi-cateur. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». |
CARACTERISTIQUES TECHNIQUES
| Fréquence d'échantillonnage Coaxial, Optical: | PCM 24 Bit / 192 kHz (DSD 64) |
| Fréquence d'échantillonnage USB: | PCM 32 Bit / 384 kHz (DSD 256) |
| Plage de transmission: | 20 Hz - 20 kHz (+/- 0.5 dB) |
| Facteur de distortion: | < 0.004 % |
| Rapport signal/bruit: | > 95 dB |
| Ratio d'intermadulation: | > 100 dB |
| Tension nominate: | 2.5 V |
| Separation des canaux: | > 90 dB |
| Consommation d'énergie: | 35 Watt |
| Entrées: | 1 x USB, 1 x optical, 1 x Coax, 3,5mmjack power control |
| Sorties: | 1 x Stereo RCA, 1 x Stereo XLR, 3,5mmjack power control |
| Les formats: | MP3, WMA, AAC, AAC+, ALAC, FLAC,APE, WAC, DSD |
| Variante de couleur: | noir / argent |
| Poids: | 5.5 kg |
| Dimensions (LxHxP): | 430x79x343 mm |
INFORMATION SELON LES DIRECTIVES ÉCOLOGIQUES
| Puissance consommée appareil éteint: | <0,4 W |
| Puissance consommée en mode veille: | <0,4 W |
Durée de fonctionnement avant la mise en veille: 15 min (la mise en veille automatique peut être déactivée).
GLOSSAIRE
Sources audio/lecteurs sources
Composants de votre chaîne hi-fi et tous les autres appareils dont vous voulez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disque, les lecteurs audio portables et bien d'autres.
Dynamique
Ecart entre les sons les plus faibles et les sons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).
Sensibilité d'entrée
Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500 mV (millivolts) pour les entrées à haut niveau, 2 à 5 mV à l'entrée phono MM ou 0,1 à 0,5 mV à l'entrée phono MC.
Niveau (dB)
Une manière de représenter toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».
RCA
RCA est la désignation américaine pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société américaine. Le connecteur comme le câble se composent d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).
NOTIZEN / NOTES
NOTIZEN / NOTES
NOTIZEN / NOTES
NOTIZEN / NOTES
Vincent
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série:
www.vincent-highend.de
