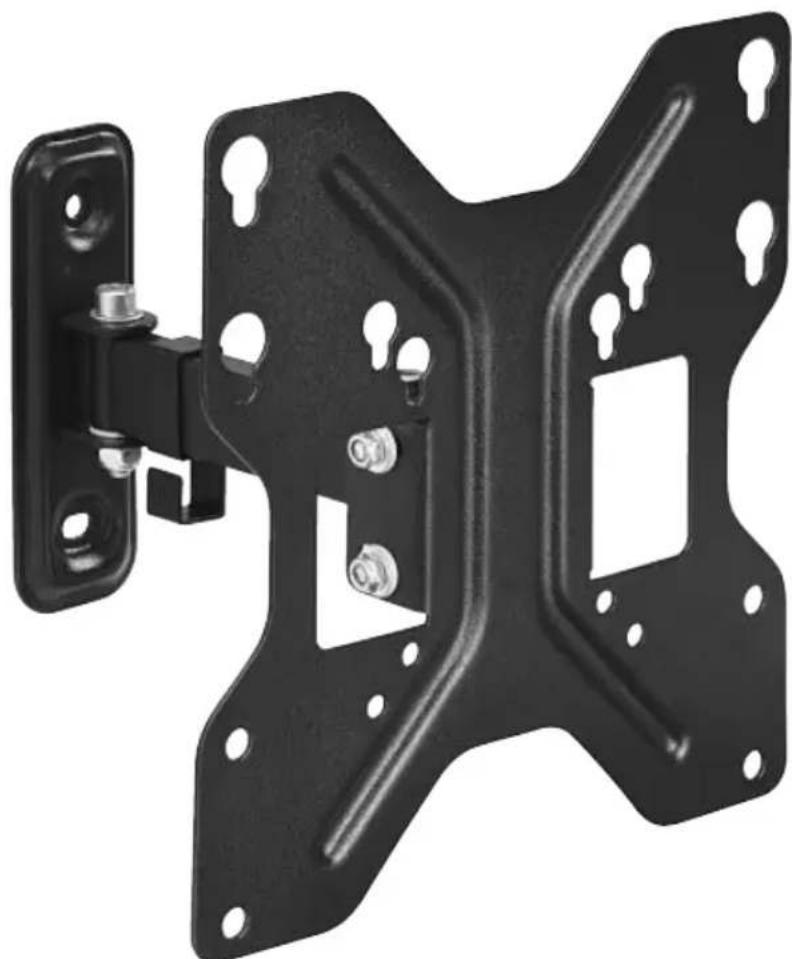

WAB746 - Support mural THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Thomson
Modèle	WAB746
Charge maximale	20 kg
Diagonale d'écran compatible	48,0 - 122,0 cm (19" - 48")
Profondeur réglable	5,7 - 18,4 cm
Inclinaison	+/- 15° (selon l'appareil)
Pivotement	Jusqu'à 180° sur 2 articulations avec 1 bras
Norme VESA	200x200 max.
Dimensions plaque murale	5,0 x 15,0 cm
Usage	Intérieur, domestique non commercial
Matériaux	Acier (estimation)
Contenu de l'emballage	Support mural, kit de montage, conduite de câble, mode d'emploi
Installation	Deux personnes nécessaires, fixation murale obligatoire
Entretien et nettoyage	Eau ou détergent ménager courant
Sécurité	Vérifier la capacité du mur, chevilles adaptées au béton/brique, contrôle trimestriel

FOIRE AUX QUESTIONS - WAB746 THOMSON

Quelle est la charge maximale supportée par ce support mural ?

La charge maximale est de 20 kg. Ne dépassez jamais cette limite pour éviter tout risque de chute.

Quels types de murs sont adaptés pour l'installation ?

Les chevilles fournies conviennent uniquement aux murs en béton ou briques. Pour d'autres types de murs, procurez-vous du matériel adapté en magasin spécialisé.

Comment savoir si mon téléviseur est compatible avec ce support ?

Votre téléviseur doit être compatible avec la norme VESA 200x200 maximum et peser moins de 20 kg. Vérifiez la diagonale d'écran entre 48 cm et 122 cm.

Peut-on incliner le téléviseur après installation ?

Oui, l'inclinaison est réglable de +/- 15° pour un meilleur angle de vision. Pour régler, desserrez les vis latérales, ajustez, puis resserrez.

Le support permet-il de faire pivoter l'écran ?

Oui, il offre une rotation jusqu'à 180° sur deux articulations pour orienter l'écran horizontalement.

Quelle est la profondeur minimale du support une fois installé ?

La profondeur est réglable de 5,7 cm (proche du mur) à 18,4 cm (bras déplié).

Comment nettoyer le support mural ?

Utilisez un chiffon doux avec de l'eau ou un détergent ménager courant. Ne pas utiliser de produits abrasifs.

Que faire si certaines vis fournies sont trop longues ?

Les vis du kit peuvent être trop longues pour certains appareils. Utilisez des vis adaptées à votre téléviseur, disponibles en magasin spécialisé. Ne forcez jamais.

À quelle fréquence vérifier la fixation du support ?

Il est recommandé de contrôler la solidité et la sécurité de l'ensemble au moins tous les trois mois.

Puis-je installer le support seul ?

Non, l'installation nécessite deux personnes pour manipuler le téléviseur et fixer le support en toute sécurité.

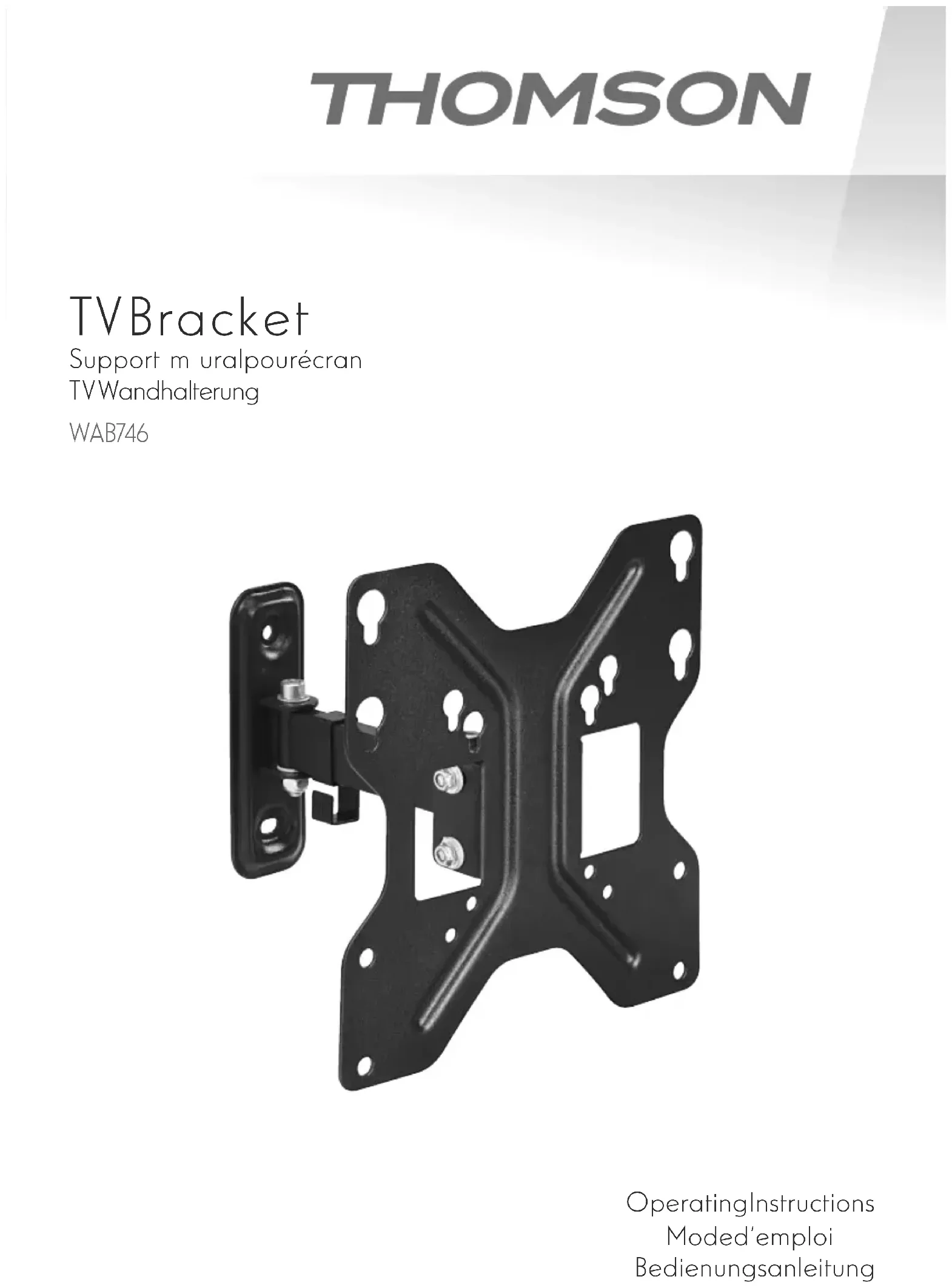

MODE D'EMPLOI WAB746 THOMSON

Support m uralpourécran

TV Wandhalterung

WAB746

Nousvousremercionsd'avoirchoisiunproduit Thomson.

Veuillez prendre le temps de lire l'ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire avec l'appareil le cas échéant.

1. Explicationdessymbolesd'avertissementetdesremarques

Avertissement

Cesymboleestutilisépourindiquerdesconsignesdesécuritéoupourattirer votre a ttenionsurdesdangersetrisquesparticuliers.

Remarque

Cesymboleestutilisépourindiquerdesinformationssupplémentairesoudes remarquesimportantes.

2.Contenudel'emballage

• Support mural TV
• Kit de montage (contenu, voir fig. 1)
• Conduitedecâble• M oded'emploi

Remarque

Avant d'entreprendre l'installation du support, veuillez vérifier que le kit de montagelivréestcompletetqu'ilnecontientpasdepiècesdéfectueusesou endommagées.

3. Consignes des sécurité

Avertissement

• Enraisondelaquantité d'appareilsetconstructionsmuralesdisponiblessur le marché, le kit de montage fourni ne peut convenir à toutes les possibilités.
• Danscertainscasrares, ilestpossiblequelesvissoienttroplonguespour fixerl'appareilausupportmural.
• Tenez particulièrement compte du fait que les chevilles livrées conviennent uniquementauxmursenbétonouenbriques.
• Veuillez lire le mode d'emploi de votre appareil avant le montage. Ce mode d'emploivous fournit généralement des renseignements concernant le type et les dimensions des matériaux defixation.
• Procurez-vous le matériel de fixation adapté à votre appareil dans un commerce spécialisédansoucelui-cin'estpasinclusdanslekitdemontagefourni.
• Procurez-vouslematérield'installationadéquatdansuncommercespécialisé si la paroi sur laquelle vous envisagez installer votre appareil exige un autre typedematérieloudeconstruction.
• N'appliquez en aucun cas une force excessive lors du montage ; une force excessive est susceptible d'endommager votre appareil ou le support mural.

• En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliser lemontagedeceproduitetnetentezpardel'installerparvospropresmoyens.

• N'installez pas le produit à un endroit où des personnes sont susceptibles de se tenir.

• Une fois le montage du produit réalisé et la charge installée, vérifiez la solidité et la sécurité d'utilisation de ensemble.
• Refaites ce contrôle à intervalles réguliers (au moins trimestriels).
• Veillez à ne pas dépasser la charge maximale autorisée du produit et à n'y fixer aucunechargedépassantlesdimensionsmaximalesautorisées.
• Veillez à ne pas charger le produit asymétri-quement.
• Lors de l'ajustage, veillez à ne pas charger le produit asymétriquement et à ne pas dépasserlachargemaximaleautorisée.
• Respectezunedistancedesécuritéautourdelachargeinstallée(enfonctiondumodèle).
• Encasdedétériorationduproduit, retirezimmédiate-mentlachargeinstalléeet cessezd'utiliserleproduit.

4. Domained'applicationetspécifications

• Cesupportestutilisépourlemontagemurald'écransplatsdansuneinstallation domestiquenoncommerciale.
• Le support est destiné à une utilisation exclusivement à l'intérieur d'un bâtiment.
• Utilisezlesupportexclusivementenconformitéavecl'usageprévu.

Chargemaximale:20kg
Diagonaled'écran:	48,0 - 122,0 cm (US: 19" - 48")
Profondeur:5,7- 1 8,4cm
Inclinaison:+/-15°(dépenddel'appareil)
Plagedepivotement:	jusqu'à180°sur2 articulationsavec1 br a s porteur(dépenddel'appareil)

Dimensiondelaplaquede fixationmurale:

5,0x 1 5,0cm

Fixation:

conformeaustandard V ESA200x200

5. Préparatifsdemontageetinstallation

Remarque

• Deuxpersonnessontnécessairespour l'installationdusupportmuralTV. Assurez-vous de l'aide et de l'assistance d'une autre personne.
• Lesdifférentsterminauxdisposentdedifférentesoptionsdeconnexion de câblage et de connexion à d'autres appareils. Avant l'installation, veuillez contrôlerquevouspouveztoujoursbienaccéderauxraccordsnécessaires aprèslemontage.
• UnkitdemontageidentiqueestfourniavectousnossupportsmurauxTV. Enfonctionduproduitetdutypedemontage, vousn'aurezpasbesoinde l'intégralitédukitdemontagepourinstallerlesupport. Ilstdoncpossible qu'ilvousrestedesvisoud'autrespetitespiècesnonutilisées, mêmeencas demontagecorrect. Veuillezconservercespiècesaveclemoded'emploi lieu sûr pour toute utilisation ultérieure (vente du produit, déménagement, transformationdusupportmural,nouveautéléviseur, e tc.).

Avertissement

• Ceproduitconvientuniquementpourunmontagemural.

• Avant l'installation, vérifiez impérativement que le mur prévu pour recevoir lesupportdisposed'une forceportantesuffisantepoursupporterlepoïds de l'appareiletqu'aucuneconduited'électricité,d'eau,degaznia aucuneautre conduitenepassedanscettepartiedelacloison.
• Tenez bien compte du fait que les chevilles livrées conviennent uniquement auxmursenbétonouenbriques.

- Respecteztouslesavertissementsetlesconsignesdesécurité.

• Procédez étape par étape conformément à la notice de montage (fig. 1 et suivantes).
• Lors de l'installation du support, réglez les articulations de telle sorte que le téléviseurpuisseêtre a justélatéralement.

Remarque

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, toutesles variantesdemontagenepeuventêtre d'écritesici.
• Veillez à ce que le support soit bien droit et posé à plat sur la face arrière dutéléviseur.
• Utilisezlesécarteursfournispourcompenserlesinégalitésdelafacearrière dutéléviseur.
• Veillez à ce que toutes les vis présentent la bonne longueur et soient fermementserrées(voirfig.3a,3c).

6.Réglage&entretien

Remarque

Deux personnes sont nécessaires pour ajuster le support mural TV. Assurez-vous del'aideetdel'assistanced'uneautre personne.

• Pour ajuster l'inclinaison, desserrez les vis de fixation latérales, réglez l'inclinaisonsouhaitée, puisresserrezlesvisà fond.
• Contrôlez la solidité et la sécurité de fonctionnement de l'installation à intervalles réguliers (au moins trimestriels). Pour le nettoyage, utilisez uniquement del eauou und étergent ménager courant.

7.Exclusiondegarantie

La société Hama GmbH & Co KG décline toute responsabilité en cas de dommages provoquésparuneinstallation, un montage ou une utilisation non conformes du produit ou encore provoqués par un non respect des consignes du mode d'emploi et/oudes consignes désécurité.
