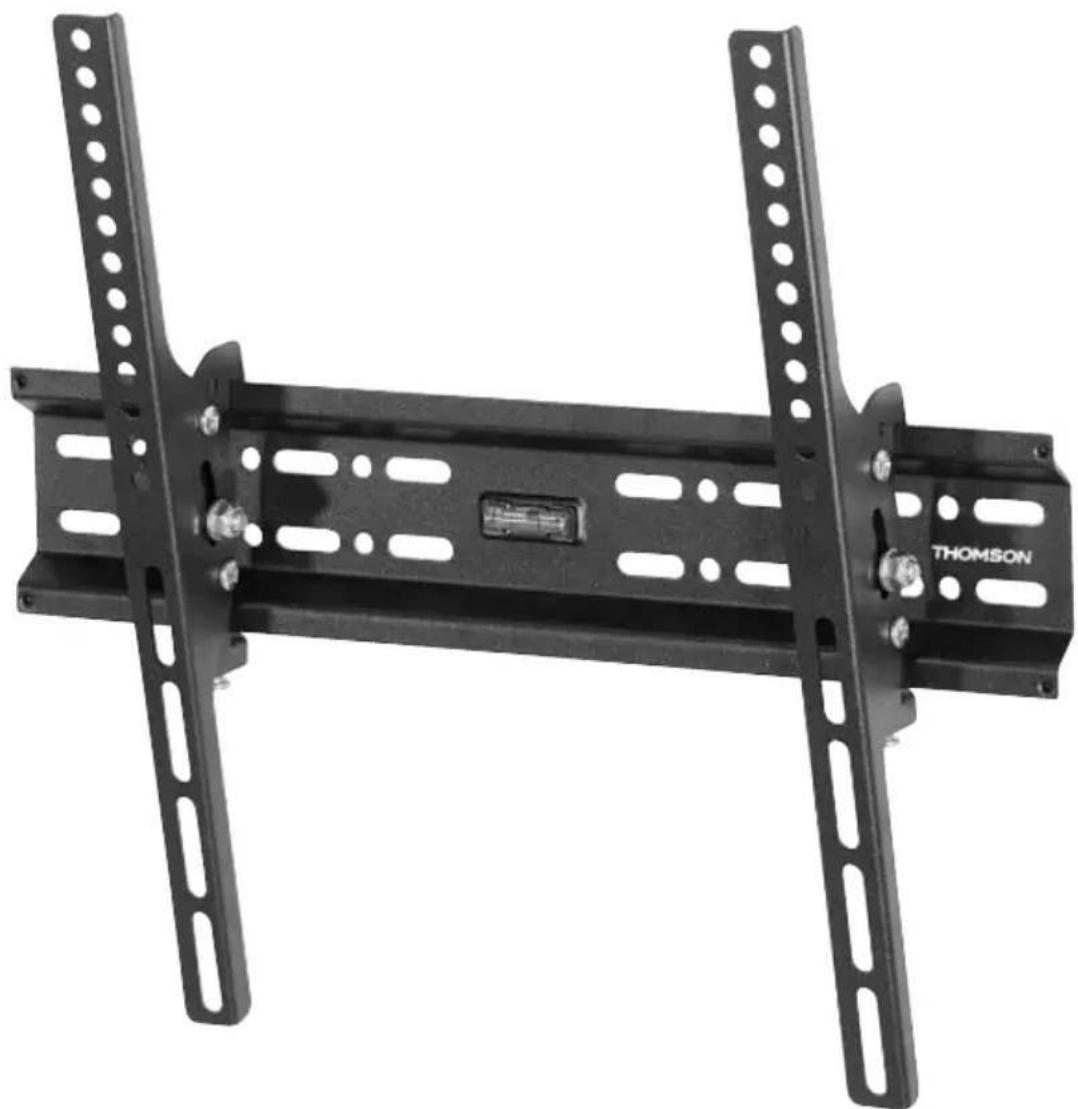

WAB646 - Support mural THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Thomson
Modèle	WAB646
Charge maximale	30 kg (00132032), 50 kg (00132034/00132403)
Diagonale d'écran compatible	48-122 cm (00132032), 81-165 cm (00132034), 94-191 cm (00132403)
Profondeur	6,85 cm
Inclinaison	+15° / -15° (selon l'appareil)
Dimensions de la plaque de fixation	25,0 x 10,0 cm (00132032), 45,0 x 10,0 cm (00132034), 65,0 x 10,0 cm (00132403)
Norme VESA	200x200 (00132032), 400x400 (00132034), 600x400 (00132403)
Matériau	Acier
Utilisation	Intérieur uniquement
Type de montage	Mural
Installation	Nécessite 2 personnes
Entretien et nettoyage	Eau ou détergent ménager courant
Sécurité	Vérifier la solidité tous les trimestres
Contenu de l'emballage	Support mural, 2 bras porteurs, kit de montage, mode d'emploi
Garantie	Exclusion de garantie en cas d'installation non conforme
Réglage de l'inclinaison	Desserrez les vis latérales, ajustez, puis resserrez
Type de mur requis	Béton ou brique (chevilles fournies)

FOIRE AUX QUESTIONS - WAB646 THOMSON

Quel est le poids maximal supporté par le support mural Thomson WAB646 ?

Le poids maximal dépend du modèle : 30 kg pour la référence 00132032, 50 kg pour les références 00132034 et 00132403. Consultez votre notice pour identifier la référence de votre support.

Quelles sont les dimensions d'écran compatibles ?

Les diagonales compatibles sont : 48-122 cm (19"-48") pour le modèle 00132032, 81-165 cm (32"-65") pour le 00132034, et 94-191 cm (37"-75") pour le 00132403.

Quelle est la norme VESA supportée ?

La norme VESA varie selon le modèle : 200x200 pour le 00132032, 400x400 pour le 00132034, et 600x400 pour le 00132403.

Puis-je installer ce support sur un mur en plâtre ou en placoplâtre ?

Non, les chevilles fournies conviennent uniquement pour les murs en béton ou en brique. Pour d'autres types de murs, procurez-vous le matériel de fixation adapté dans le commerce.

Comment régler l'inclinaison du téléviseur ?

Pour régler l'inclinaison, desserrez les vis de fixation latérales, ajustez à l'angle souhaité (de +15° à -15°), puis resserrez fermement les vis. L'opération nécessite deux personnes.

Quels outils sont nécessaires pour l'installation ?

Le kit de montage inclus contient les vis et chevilles. Vous aurez besoin d'un tournevis (cruciforme ou plat selon les vis) et éventuellement d'un niveau à bulle pour le positionnement.

Comment entretenir le support mural ?

Nettoyez le support avec un chiffon doux imbibé d'eau ou d'un détergent ménager courant. Vérifiez la solidité de l'installation tous les trois mois.

Que faire si une vis est trop longue pour mon téléviseur ?

Si les vis fournies sont trop longues, procurez-vous des vis plus courtes adaptées à votre appareil dans un commerce spécialisé. N'appliquez jamais une force excessive.

Ce support est-il compatible avec les téléviseurs incurvés ?

Le support est conçu pour les écrans plats. Pour un téléviseur incurvé, vérifiez la compatibilité auprès du fabricant, car la surface de montage peut ne pas être adaptée.

Puis-je installer le support seul ?

Non, l'installation et le réglage du support nécessitent impérativement deux personnes pour des raisons de sécurité.

MODE D'EMPLOI WAB646 THOMSON

Support m uralpourécran

TV Wandhalterung

WAB646

WAB156

WAB175

Nousvousremercionsd'avoirchoisiunproduitThomson.

Veuillez prendre le temps de lire l'ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire avec l'appareil le cas échéant.

1. Explicationdessymbolesd'avertissementetdesremarques

Avertissement

Cesymboleestutilisépourindiquerdesconsignesdesécuritéoupourattirer votre a tentionsurdesdangersetrisquesparticuliers.

Remarque

Cesymboleestutilisépourindiquerdesinformationssupplémentairesoudes remarquesimportantes.

2.Contenudel'emballage

•SupportmuralTV
• BrasporteursTV(2unités)
- Kitdemontage(contenu,voirfig.1)
- Moded'emploi

Remarque

Avant d'entreprendre l'installation du support, veuillez vérifier que le kit de montagelivréestcompletetqu'ilnecontientpasdepiècesdéfectueusesou endommagées.

3. Consignes des sécurité

Avertissement

• Enraisondelaquantité d'appareilsetconstructionsmuralesdisponiblessur le marché, le kit de montage fourni ne peut convenir à toutes les possibilités.
• Danscertainscasrares,ilestpossiblequelesvissoienttroplonguespour fixerl'appareilausupportmural.
• Tenez particulièrement compte du fait que les chevilles livrées conviennent uniquementauxmursenbétonouenbriques.
• Veuillez lire le mode d'emploi de votre appareil avant le montage. Ce mode d'emploivousfournitgénéralementdesrenseignementsconcernantletypeet lesdimensionsdesmatériauxdefixation.
• Procurez-vous le matériel de fixation adapté à votre appareil dans un commerce spécialisédansoucelui-cin'estpasinclusdanskeitdemontagefourni.
• Procurez-vouslematérield'installationadéquatdansuncommercespécialisé si la paroi sur laquelle vous envisagez installer votre appareil exige un autre typedematérieloudeconstruction.
• N'appliquez en aucun cas une force excessive lors du montage ; une force excessive est susceptible d'endommager votre appareil ou le support mural.

• En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliserlemontagedeceproduitetnetentezpardel'installerparvos propresmoyens.

• N'installez pas le produit à un endroit où des personnes sont susceptibles de setenir.

• Une fois le montage du produit réalisé et la charge installée, vérifiez la solidité et lasécurité d'utilisation de l'ensemble.
• Refaitescecontrôleà i ntervallesréguliers (aumoinstrimestriels).
• Veillez à ne pas dépasser la charge maximale autorisée du produit et à n'y fixer aucunechargedépassantlesdimensionsmaximalesautorisées.
• Veillez à ne pas charger le produit asymétriquement.
• Respectezunedistance des sécurité autour del a charge installée (en fonction dumodèle).
• Encasdedétériorationduproduit, retirezimmédiatementlachargeinstalléeet cessezd'utiliserleproduit.

4. Domained'applicationetspécifications

• Cesupportestutilisépourlemontagemurald'écransplatsdansuneinstallation domestiquenoncommerciale.
• Le support est destiné à une utilisation exclusivement à l'intérieur d'un bâtiment.
• Utilisezlesupportexclusivementenconformitéavecl'usageprévu.

Chargemaximale:	00132032:30kg00132034/0 0132403:50kg
Diagonaled'écran:	00132032:48,0- 1 22,0cm(US:19"-48")00132034: 81,0 - 165,0 cm (US: 32" - 65")00132403: 94,0 - 191,0 cm (US: 37" - 75")

Profondeur:6,85cm
Inclinaison:+15°/-15°(dépenddel'appareil)
Dimensionelaplaquede fixationmurale:	00132032:25,0x 1 0,0cm00132034:45,0x 1 0,0cm00132403:65,0x 1 0,0cm
Fixation:	00132032:conformeaustandard V ESA200x20000132034:conformeaustandard V ESA400x40000132403:conformeaustandard V ESA600x400

5. Préparatifsdemontageetinstallation

Remarque

• Deuxpersonnessontnécessairespourl'installationdusupportmuralTV. Assurez-vous de l'aide et de l'assistance d'une autre personne.
• Lesdifférentsterminauxdisposentdedifférentesoptionsdeconnexion de câblage et de connexion à d'autres appareils. Avant l'installation, veuillez contrôlerquevouspouveztoujoursbienaccéderauxraccordsnécessaires aprèslemontage.
• UnkitdemontageidentiqueestfourniavectousnossupportsmurauxTV. Enfonctiondupruitetdutypedemontage, vousn'aurezpasbesoinde l'intégralitédukitdemontagepourinstallerlesupport. Ilstdoncpossible qu'ilvousrestedesvisoud'autrespetitespiècesnonutilisées, mêmeencas demontagecorrect. Veuillezconservercespiècesaveclemoded'emploi lieu sûr pour toute utilisation ultérieure (vente du produit, déménagement, transformationdusupportmural,nouveautéléviseur, e tc.).

Avertissement

• Ceproduitconvientuniquementpourunmontagemural.
- Avant l'installation, vérifiez impérativement que le mur prévu pour recevoir lesupportdisposed'une forceportantesuffisante poursupporterlepoïds de l'appareiletqu'aucuneconduited'électricité, d'eau, degaznia aucuneautre conduitenepassedanscettepartiedelacloison.
- Tenez bien compte du fait que les chevilles livrées conviennent uniquement auxmursenbétonouenbriques.

- Respecteztouslesavertissementsetlesconsignesdesécurité.

- Procédez étape par étape conformément à la notice de montage (fig. 1 et suivantes).

Remarque

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, toutesles variantesdemontagenepeuventêtre d'écritesici.
• Veillez à ce que le support soit bien droit et posé à plat sur la face arrière dutéléviseur.
• Utilisezlesécarteursfournispourcompenserlesinégalitésdelafacearrière dutéléviseur.
• Veillez à ce que toutes les vis présentent la bonne longueur et soient fermementserrées(voirfig.3).

6.Réglage&entretien

Remarque

Deux personnes sont nécessaires pour ajuster le support mural TV. Assurez-vous del'aideetdel'assistanced'uneautre personne.

• Pour ajuster l'inclinaison, desserrez les vis de fixation latérales, réglez l'inclinaisonsouhaitée, puisresserrezlesvisà fond.
• Contrôlezlasoliditéetlasécuritédéfonctionnementdel'installation à intervallesréguliers(aumoinstrimestriels).Pourlenettoyage,utilisez uniquementdel'eauouundétergentménagercourant.
• Afin de sécuriser la fixation, suspendez les deux bras porteurs dans le plateau TV etserrezlesdeuxvis.

7.Exclusiondegarantie

La société Hama GmbH & Co KG décline toute responsabilité en cas de dommages provoquésparuneinstallation, unmontageouuneutilisationnonconformesdu produit ou encore provoqués par un non respect des consignes du mode d'emploi et/oudesconsignesdesécurité.
