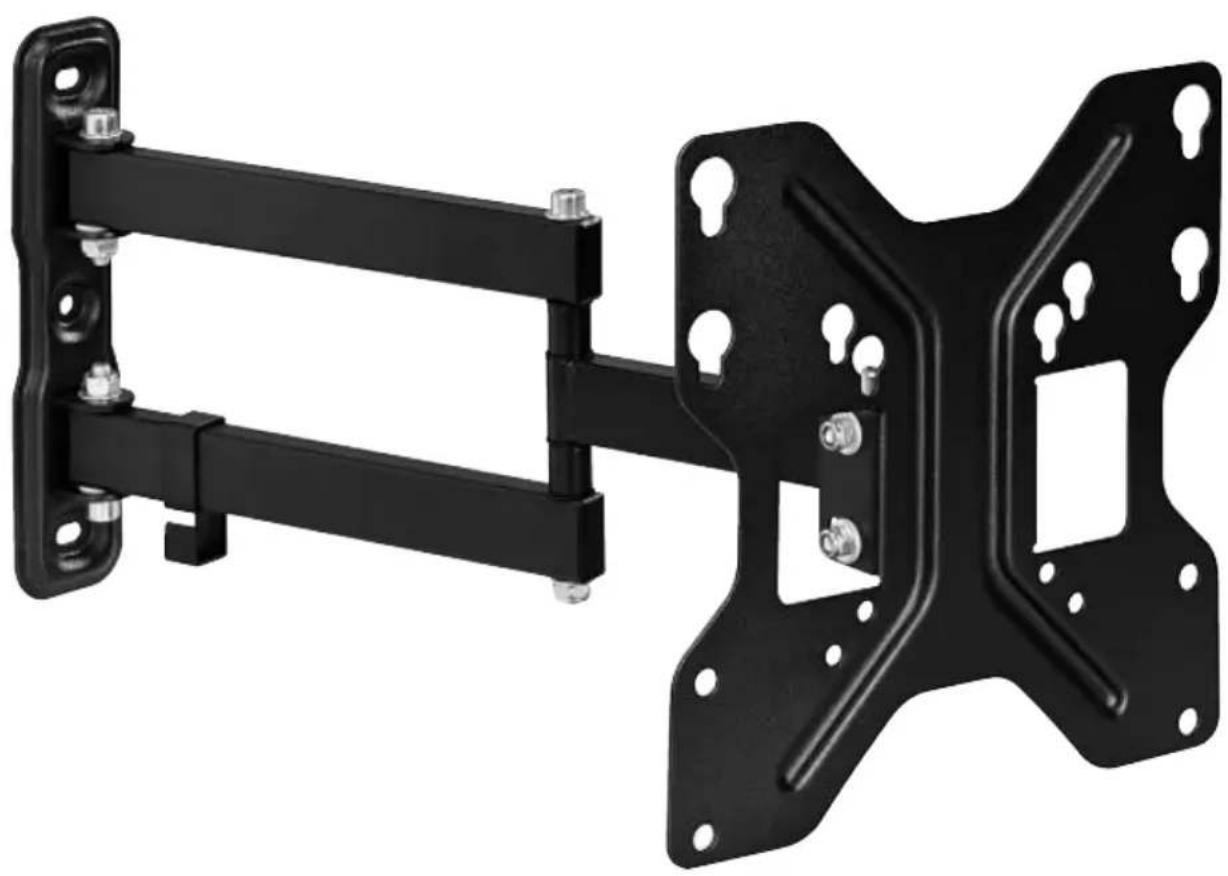

WAB846 - Support mural THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Thomson
Modèle	WAB846
Charge maximale	20 kg
Diagonale d'écran compatible	48 - 122 cm (19" - 48")
Profondeur réglable	5,0 - 39,3 cm
Inclinaison	+/- 15° (dépend de l'écran)
Pivotement	Jusqu'à 180° sur 3 articulations avec 2 bras porteurs (dépend de l'écran)
Norme VESA	200x200
Dimensions de la plaque murale	5,0 x 22,0 cm
Contenu du kit	Support mural, kit de montage (vis, chevilles, entretoises), guide de câbles, manuel d'utilisation
Usage	Intérieur domestique non commercial
Matériau	Acier (standard)
Entretien et nettoyage	Nettoyer avec un chiffon doux, eau ou détergent ménager courant. Ne pas utiliser de produits abrasifs.
Sécurité	Vérifier la solidité de l'installation au moins tous les 3 mois. Ne pas dépasser la charge max. Respecter les consignes de montage.
Garantie	Exclusion de garantie pour installation, montage ou utilisation non conformes. Consulter le manuel.

FOIRE AUX QUESTIONS - WAB846 THOMSON

Quels types de murs supporte ce support mural ?

Les chevilles fournies conviennent uniquement aux murs en béton ou en briques. Pour d'autres types de murs (plâtre, bois, etc.), procurez-vous le matériel de fixation adapté dans un commerce spécialisé.

Mon téléviseur est-il compatible avec le support Thomson WAB846 ?

Vérifiez que votre téléviseur respecte la norme VESA 200x200 (distance entre les trous de fixation au dos). Le support accepte les écrans de 48 à 122 cm (19 à 48 pouces) et un poids maximal de 20 kg.

Comment installer correctement le support mural ?

Suivez impérativement les étapes de la notice de montage (figures 1 et suivantes). Deux personnes sont nécessaires. Avant le perçage, assurez-vous qu'aucune conduite (électricité, eau, gaz) ne se trouve dans la zone. Utilisez les chevilles adaptées au mur et serrez toutes les vis correctement.

Puis-je incliner ou pivoter mon téléviseur après installation ?

Oui. L'inclinaison est réglable de +/- 15° en desserrant les vis latérales. Le pivotement peut atteindre 180° sur les 3 articulations (dépend du poids et de la taille de l'écran). Réglez les articulations lors du montage pour permettre le mouvement.

Que faire si les vis fournies sont trop longues ou trop courtes ?

Le kit de montage contient plusieurs longueurs de vis. Utilisez les entretoises fournies pour compenser les irrégularités du dos du téléviseur. Si aucune vis ne convient, achetez un kit de fixation adapté dans le commerce spécialisé.

Comment gérer les câbles avec ce support ?

Le support est livré avec un guide de câbles (conduit) pour organiser les fils. Passez les câbles à travers le guide avant de fixer le téléviseur pour un rendu esthétique.

Quelle est la fréquence recommandée pour vérifier la sécurité de l'installation ?

Il est conseillé de contrôler la solidité et la sécurité de fonctionnement au moins tous les trois mois. Vérifiez que toutes les vis sont bien serrées et que le support ne présente pas de jeu.

Puis utiliser ce support à l'extérieur ?

Non, ce support est conçu pour une utilisation exclusive à l'intérieur d'un bâtiment. Il n'est pas résistant aux intempéries.

Comment nettoyer le support mural ?

Pour le nettoyage, utilisez uniquement de l'eau ou un détergent ménager courant avec un chiffon doux. Évitez les produits abrasifs qui pourraient endommager la peinture.

Que couvre la garantie de ce support ?

La garantie est exclue pour les dommages causés par une installation, un montage ou une utilisation non conformes aux instructions. Conservez la notice et respectez les consignes de sécurité.

MODE D'EMPLOI WAB846 THOMSON

Support m uralpourécran

TVWandhalterung

WAB846

Nousvousremercionsd'avoirchoisiunproduitThomson.

Veuillez prendre le temps de lire l'ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire avec l'appareil le cas échéant.

1. Explicationdessymbolesd'avertissementetdesremarques

Avertissement

Cesymbole est utilisé pour indiquer des consignes désécurité ou pour attirer votre attention sur des dangers et risques particuliers.

Remarque

Cesymboleestutilisépourindiquerdesinformationssupplémentairesoudes remarquesimportantes.

2.Contenudel'emballage

•SupportmuralTV

- Kitdemontage(contenu,voirfig.1)

- Conduitedecâble

- Moded'emploi

Remarque

Avant d'entreprendre l'installation du support, veuillez vérifier que le kit de montagelivréestcompletetqu'ilnecontientpasdepiècesdéfectueusesou endommagées.

3. Consignes des sécurité

Avertissement

- Enraisondelaquantité d'appareilsetconstructionsmuralesdisponiblessur le marché, le kit de montage fourni ne peut convenir à toutes les possibilités.

- Danscertainscasrares, ilestpossiblequelesvissoienttroplonguespour fixerl'appareilausupportmural.

- Tenez particulièrement compte du fait que les chevilles livrées conviennent uniquementauxmursenbétonouenbriques.

- Veuillez lire le mode d'emploi de votre appareil avant le montage. Ce mode d'emploivous fournit généralement des renseignements concernant letypeet les dimensions des matériaux defixation.

- Procurez-vous le matériel de fixation adapté à votre appareil dans un commerce spécialisédansoucelui-cin'estpasinclusdanslekitdemontagefourni.

- Procurez-vouslematérield'installationadéquatdansuncommercespécialisé si la paroi sur laquelle vous envisagez installer votre appareil exige un autre typedematérieloudeconstruction.

- N'appliquez en aucun cas une force excessive lors du montage ; une force excessive est susceptible d'endommager votre appareil ou le support mural.

- En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliserlemontagedeceproduitetnetentezpardel installerparvos propresmoyens.

- N'installez pas le produit à un endroit où des personnes sont susceptibles de se tenir.

- Une fois le montage du produit réalisé et la charge installée, vérifiez la solidité et lasécurité d'utilisation de l'ensemble.

- Refaites ce contrôle à intervalles réguliers (au moins trimestriels).

- Veillez à ne pas dépasser la charge maximale autorisée du produit et à n'y fixer aucunechargedépassantlesdimensionsmaximalesautorisées.

- Veillez à ne pas charger le produit asymétri-quement.

- Lors de l'ajustage, veillez à ne pas charger le produit asymétriquement et à ne pasdépasserlachargemaximaleautorisée.

- Respectezunedistancedesécuritéautourdelachargeinstallée(enfonctiondumodèle).

- Encasdedétériorationduproduit, retirezimmédiate-mentlachargeinstalléeet cessezd'utiliserleproduit.

4. Domained'applicationetspécifications

• Cesupportestutilisépourlemontagemurald'écransplatsdansuneinstallation domestiquenoncommerciale.
• Le support est destiné à une utilisation exclusivement à l'intérieur d'un bâtiment.
• Utilisezlesupportexclusivementenconformitéavecl'usageprévu.

Chargemaximale:	2 0 k g
Diagonaled'écran:	48,0 - 122,0 cm (US: 19" - 48")
Profondeur :	5,0 - 39,3 cm
Inclinaison:	+ /-15°(dépenddel'appareil)
Plagedepivotement:	jusqu'à180°sur3 articulationsavec2 br a sporteur(dépenddel'appareil)

Dimensiondelaplaquede fixationmurale:

5.0x 2 2.0cm

Fixation :

conforme au standard VESA 200x200

5. Préparatifsdemontageetinstallation

Remarque

• Deuxpersonnessontnécessairespourl'installationdusupportmuralTV. Assurez-vous de l'aide et de l'assistance d'une autre personne.
• Lesdifférentsterminauxdisposentdedifférentesoptionsdeconnexion de câblage et de connexion à d'autres appareils. Avant l'installation, veuillez contrôlerquevouspouveztoujoursbienaccéderauxraccordsnécessaires aprèslemontage.
• UnkitdemontageidentiqueestfourniavectousnossupportsmurauxTV. Enfonctiondupruitedutypedemontage, vousn'aurezpasbesoinde l'intégralitédukitdemontagepourinstallerlesupport. Il'estdoncpossible qu'ilvousrestedesvisoud'autrespetitespiècesnonutilisées, mêmeencas demontagecorrect. Veuillezconservercespiècesaveclemoded'emploi lieu sûr pour toute utilisation ultérieure (vente du produit, déménagement, transformationdusupportmural, nouveautéléviseur, e tc.).

Avertissement

• Ceproduitconvientuniquementpourunmontagemural.

• Avant l'installation, vérifiez impérativement que le mur prévu pour recevoir lesupportdisposed'uneforceportantesuffisantepoursupporterlepoidsde l'appareiletqu'aucuneconduited'électricité,d'eau,degazniaucuneautre conduitenepassedanscettepartiedelacloison.
• Tenez bien compte du fait que les chevilles livrées conviennent uniquement auxmursenbétonouenbriques.

- Respecteztouslesavertissementsetlesconsignesdesécurité.

• Procédez étape par étape conformément à la notice de montage (fig. 1 et suivantes).
• Lors de l'installation du support, réglez les articulations de telle sorte que le téléviseurpuisseêtre a justélatéralement.

Remarque

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, toutesles variantesdemontagenepeuventêtre d'écritesici.
• Veillez à ce que le support soit bien droit et posé à plat sur la face arrière dutéléviseur.
• Utilisezlesécarteursfournispourcompenserlesinégalitésdelafacearrière dutéléviseur.
• Veillez à ce que toutes les vis présentent la bonne longueur et soient fermementserrées(voirfig.3a,3c).

6.Réglage&entretien

Remarque

Deux personnes sont nécessaires pour ajuster le support mural TV. Assurez-vous del'aideetdel'assistanced'uneautre personne.

• Pour ajuster l'inclinaison, desserrez les vis de fixation latérales, réglez l'inclinaisonsouhaitée, puisresserrezlesvis à fond.
• Contrôlez la solidité et la sécurité de fonctionnement de l'installation à intervallesréguliers(aumoinstrimestriels).Pourlenettoyage,utilisez uniquementdel'eauouundétergentménagercourant.

7.Exclusiondegarantie

La société Hama GmbH & Co KG décline toute responsabilité en cas de dommages provoquésparuneinstallation, unmontageouuneutilisationnonconformesdu produit ou encore provoqués par un non respect des consignes du mode d'emploi et/oudesconsignesdesécurité.
