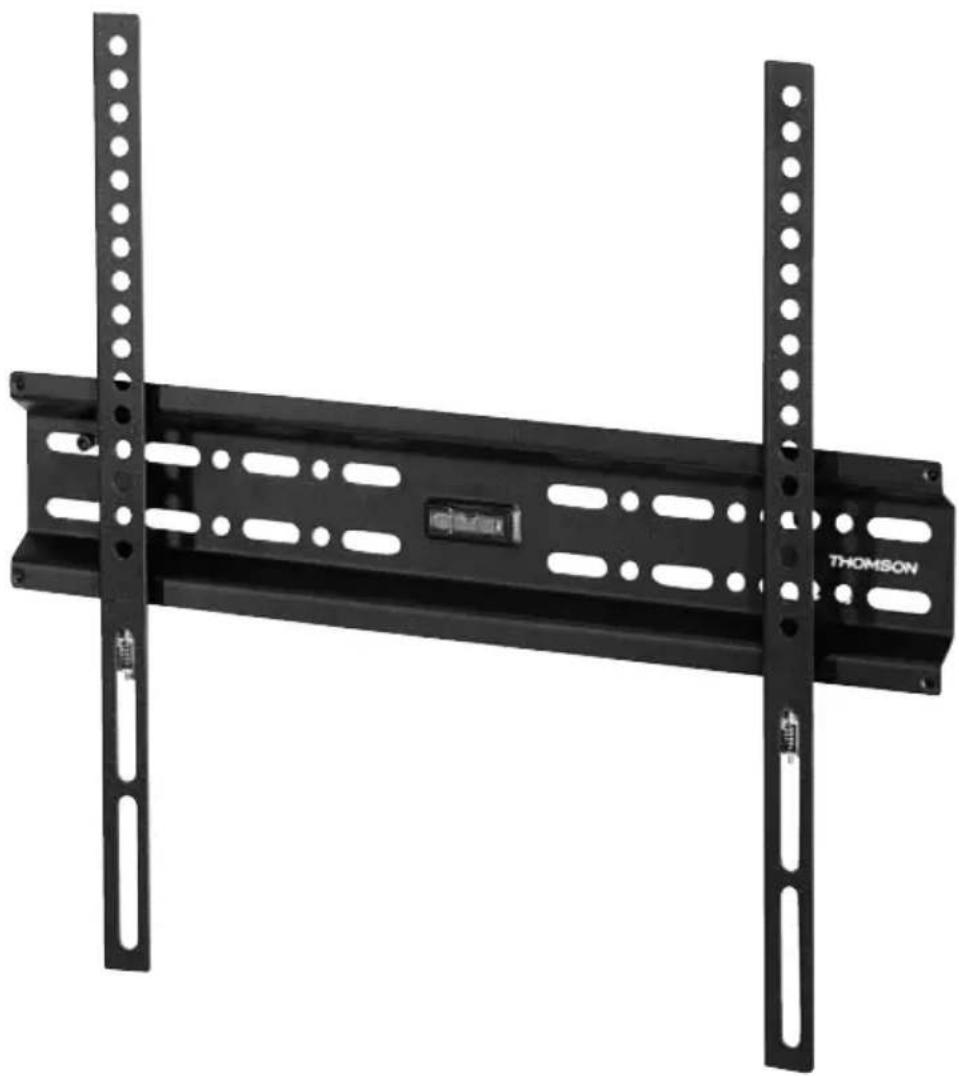

Type de produit	Support mural pour écran plat
Marque	Thomson
Modèle	WAB546
Charge maximale	30 kg (modèle 00132031) ou 50 kg (modèles 00132033/00132402)
Diagonale d'écran compatible	48-122 cm (19-48") pour 00132031, 81-165 cm (32-65") pour 00132033, 94-191 cm (37-75") pour 00132402
Profondeur	2,95 cm
Dimensions plaque murale	25,0 x 10,0 cm (00132031), 45,0 x 10,0 cm (00132033), 65,0 x 10,0 cm (00132402)
Norme VESA	200x200 (00132031), 400x400 (00132033), 600x400 (00132402)
Matériau	Acier
Couleur	Noir (estimation)
Usage	Intérieur uniquement
Installation	Murale, nécessite deux personnes
Kit de montage inclus	Oui (vis, chevilles pour béton/brique, entretoises)
Entretien	Nettoyer avec eau ou détergent ménager courant
Contrôle de sécurité	Tous les 3 mois
Garantie	Exclusion de garantie pour installation non conforme
Pièces détachées	Non disponibles séparément
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - WAB546 THOMSON

Quelle est la charge maximale supportée par le support mural Thomson WAB546 ?

La charge maximale dépend du modèle précis : 30 kg pour le modèle 00132031, et 50 kg pour les modèles 00132033 et 00132402. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Le support est-il compatible avec les écrans incurvés ?

Le support est conçu pour les écrans plats. Pour un écran incurvé, vérifiez que les points de fixation VESA sont dans un même plan. Utilisez les entretoises fournies pour compenser les irrégularités.

Quels types de vis sont fournis dans le kit de montage ?

Le kit contient plusieurs tailles de vis adaptées aux téléviseurs standards, ainsi que des entretoises et des rondelles. Consultez la figure 1 du manuel pour le détail exact des pièces.

Puis-je installer ce support sur un mur en placoplâtre ?

Les chevilles fournies conviennent uniquement aux murs en béton ou brique. Pour le placoplâtre, procurez-vous des chevilles spéciales adaptées dans le commerce. En cas de doute, faites appel à un professionnel.

Comment régler l'inclinaison ou l'orientation du téléviseur ?

Ce support mural est fixe. Il offre un réglage en hauteur lors de l'installation, mais pas d'inclinaison ni de rotation après montage. Assurez-vous de bien positionner le support avant de serrer définitivement.

À quelle fréquence dois-je vérifier la solidité de l'installation ?

Il est recommandé de vérifier la fixation tous les trois mois (trimestriellement) pour s'assurer qu'aucune vis ne s'est desserrée et que l'ensemble reste sûr.

Le support est-il adapté pour une utilisation en extérieur ?

Non, ce support est exclusivement conçu pour une utilisation en intérieur. L'humidité et les intempéries pourraient endommager les pièces métalliques et compromettre la sécurité.

Que faire si une vis est trop longue pour mon téléviseur ?

Utilisez les entretoises fournies pour compenser l'épaisseur. Si la vis est encore trop longue, ne forcez pas : elle pourrait endommager l'écran. Procurez-vous des vis plus courtes adaptées.

Puis-je réutiliser ce support pour un autre téléviseur ?

Oui, à condition que le nouveau téléviseur respecte les limites de charge et de diagonale de votre modèle de support, et que sa norme VESA corresponde aux trous de la plaque (200x200, 400x400 ou 600x400 selon la version).

Comment nettoyer le support mural ?

Utilisez simplement un chiffon doux avec de l'eau ou un détergent ménager courant. Évitez les produits abrasifs ou solvants qui pourraient endommager la finition.

MODE D'EMPLOI WAB546 THOMSON

Support m uralpourécran

TV-Wandhalterung

WAB546

WAB056

WAB075

Nousvousremercionsd'avoirchoisiunproduitThomson.

Veuillez prendre le temps de lire l'ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire avec l'appareil le cas échéant.

1. Explicationdessymbolesd'avertissementetdesremarques

Avertissement

Cesymboleestutilisépourindiquerdesconsignesdesécuritéoupourattirer votre a tentionsurdesdangersetrisquesparticuliers.

Remarque

Cesymboleestutilisépourindiquerdesinformationssupplémentairesoudes remarquesimportantes.

2.Contenudel'emballage

•SupportmuralTV
• BrasporteursTV(2 unités)
- Kitdemontage(contenu,voirfig.1)
- Moded'emploi

Remarque

Avant d'entreprendre l'installation du support, veuillez vérifier que le kit de montagelivréestcompletetqu'ilnecontientpasdepiècesdéfectueusesou endommagées.

3. Consignes des sécurité

Avertissement

• Enraisondelaquantité d'appareilsetconstructionsmuralesdisponibles sur le marché, le kit de montage fourni ne peut convenir à toutes les possibilités.
• Danscertainscasrares, ilestpossiblequelesvissolenttroplonguespour fixerl'appareilausupportmural.
• Tenez particulièrement compte du fait que les chevilles livrées conviennent uniquementauxmursenbétonouenbriques.
• Veuillez lire le mode d'emploi de votre appareil avant le montage. Ce mode d'emploivous fournit généralement des renseignements concernant lotype et les dimensions des matériaux defixation.
• Procurez-vous le matériel de fixation adapté à votre appareil dans un commerce spécialisé dans soucelui-cin'estpas inclus dans le kit demontage fourni.
• Procurez-vouslematériel d'installationadéquat dans uncommerces spécialisé si la paroi sur laquelle vous envisagez installer votre appareil exige un autre typedematérieloudeconstruction.
• N'appliquez en aucun cas une force excessive lors du montage ; une force excessive est susceptible d'endommager votre appareil ou le support mural.

• En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliserlemontagedeceproduitetnetentezpardel'installerparvos propresmoyens.

• N'installez pas le produit à un endroit où des personnes sont susceptibles de setenir.

• Une fois le montage du produit réalisé et la charge installée, vérifiez la solidité et lasécurité d'utilisation de l'ensemble.
• Refaitescecontrôleà i ntervallesréguliers (aumoinstrimestriels).
• Veillez à ne pas dépasser la charge maximale autorisée du produit et à n'y fixer aucunechargedépassantlesdimensionsmaximalesautorisées.
• Veillez à ne pas charger le produit asymétriquement.
• Respectezunedistancedesécuritéautourdelachargeinstallée(enfonction dumodèle).
• Encasdedétériorationduproduit, retirezimmédiatementlachargeinstalléeet cessezd'utiliserleproduit.

4. Domained'applicationetspécifications

• Cesupportestutilisépourlemontagemurald'écransplatsdansuneinstallation domestiquenoncommerciale.
• Le support est destiné à une utilisation exclusivement à l'intérieur d'un bâtiment.
• Utilisezlesupportexclusivementenconformitéavecl'usageprévu.

Chargemaximale:	00132031:30kg00132033/00132402:50kg
Diagonaled'écran:	00132031:48,0- 1 22,0cm(US:19"-48")00132033: 81,0 - 165,0 cm (US: 32" - 65")00132402: 94,0 - 191,0 cm (US: 37" - 75")
Profondeur:2,95cm
Dimensionelaplaquede fixationmurale:	00132031:25,0x 1 0,0cm00132033:45,0x 1 0,0cm00132402:65,0x 1 0,0cm
Fixation:	00132031:conformeaustandard V ESA200x20000132033:conformeaustandard V ESA400x40000132402:conformeaustandard V ESA600x400

5. Préparatifsdemontageetinstallation

Remarque

• Deuxpersonnessontnécessairespourl'installationdusupportmuralTV. Assurez-vous de l'aide et de l'assistance d'une autre personne.
• Lesdifférentsterminauxdisposentdedifférentesoptionsdeconnexion de câblage et de connexion à d'autres appareils. Avant l'installation, veuillez contrôlerquevouspouveztoujoursbienaccéderauxraccordsnécessaires aprèslemontage.
• UnkitdemontageidentiqueestfourniavectousnossupportsmurauxTV. Enfonctiondupruitetdutypedemontage, vousn'aurezpasbesoinde l'intégralitédukitdemontagepourinstallerlesupport. Il'estdoncpossible qu'ilvousrestedesvisoud'autrespetitespiècesnonutilisées, mêmeencas demontagecorrect. Veuillezconservercespiècesaveclemoded'emploi lieu sûr pour toute utilisation ultérieure (vente du produit, déménagement, transformationdusupportmural, nouveautéléviseur, e tc.).

Avertissement

• Ceproduitconvientuniquementpourunmontagemural.
- Avant l'installation, vérifiez impérativement que le mur prévu pour recevoir lesupportdisposed'une forceportantes suffisante poursupporterlepoids de l'appareiletqu'aucuneconduited'électricité, d'eau, degaznia aucune autre conduitenepassedanscette partiedelacloison.
- Tenez bien compte du fait que les chevilles livrées conviennent uniquement auxmursenbétonouenbriques.

- Respecteztouslesavertissementsetlesconsignesdesécurité.

- Procédez étape par étape conformément à la notice de montage (fig. 1 et suivantes).

Remarque

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, toutesles variantesdemontagenepeuventêtre d'écritesici.
• Veillez à ce que le support soit bien droit et posé à plat sur la face arrière dutéléviseur.
• Utilisezlesécarteursfournispourcompenserlesinégalitésdelafacearrière dutéléviseur.
• Veillez à ce que toutes les vis présentent la bonne longueur et soient fermementserrées(voirfig.3).

6.Réglage&entretien

Remarque

Deux personnes sont nécessaires pour ajuster le support mural TV. Assurez-vous del'aideetdel'assistanced'uneautre personne.

• Contrôlezlasoliditéetlasécuritédéfonctionnementdel'installation à intervallesréguliers(aumoinstrimestriels). Pourlenettoyage, utilisez uniquementdel'eauouundétergentménagercourant.
• Pour assurer la fixation, tirez l'attache vers le bas, suspendez les bras porteurs dans laplaquemurale et desserrez jusqu'audéclic (fig. 5).

7.Exclusiondegarantie

La société Hama GmbH & Co KG décline toute responsabilité en cas de dommages provoquésparuneinstallation, unmontageouuneutilisationnonconformesdu produit ou encore provoqués par un non respect des consignes du mode d'emploi et/oudesconsignesdesécurité.
