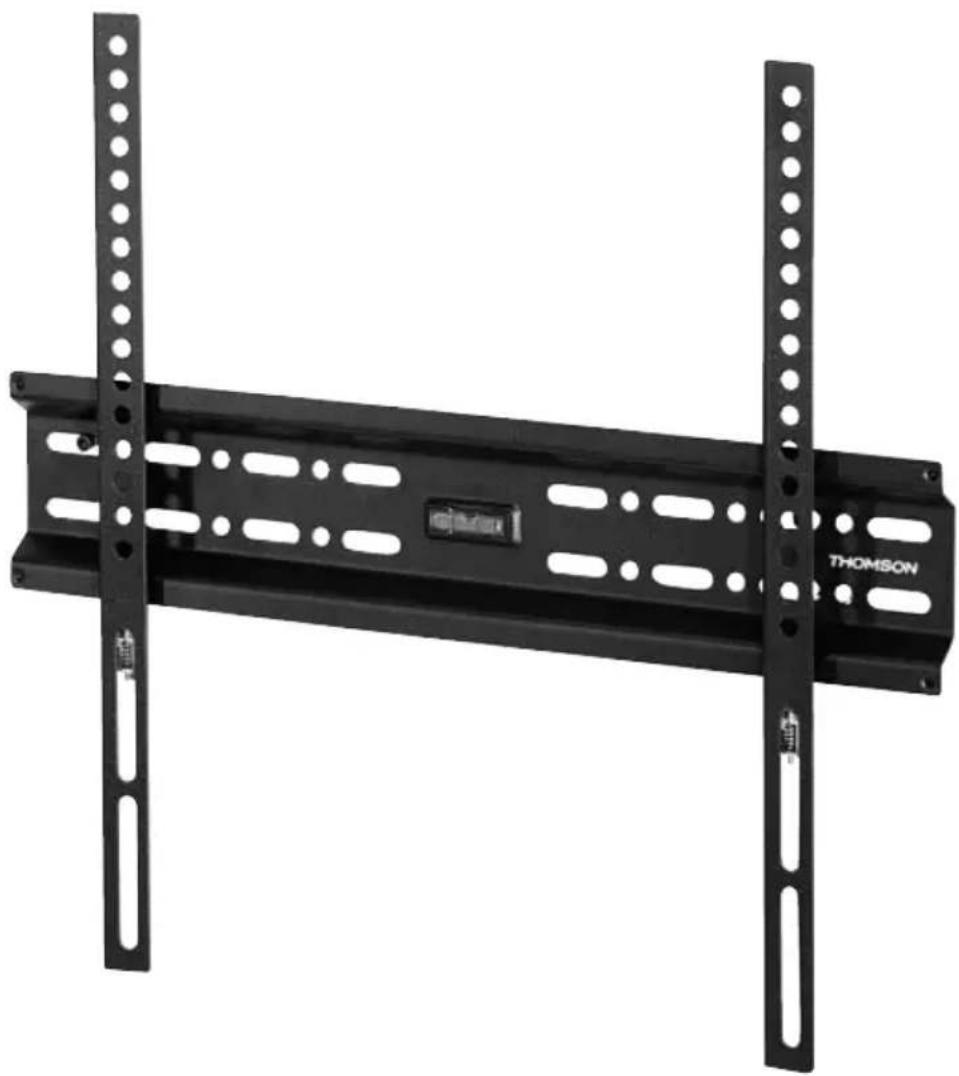

Type de produit	Support mural pour écran plat
Marque	Thomson
Modèle	WAB075
Charge maximale	30 kg (réf. 00132031) / 50 kg (réf. 00132033 et 00132402)
Diagonale d'écran compatible	48-122 cm (19"-48") pour 00132031 ; 81-165 cm (32"-65") pour 00132033 ; 94-191 cm (37"-75") pour 00132402
Profondeur	2,95 cm
Dimensions de la plaque de fixation murale	25,0 x 10,0 cm (00132031) ; 45,0 x 10,0 cm (00132033) ; 65,0 x 10,0 cm (00132402)
Norme VESA compatible	200x200 (00132031) ; 400x400 (00132033) ; 600x400 (00132402)
Nombre de bras porteurs	2 unités
Contenu de l'emballage	Support mural, 2 bras porteurs TV, kit de montage, mode d'emploi
Utilisation prévue	Montage mural d'écrans plats en intérieur, usage domestique non commercial
Type de fixation	Chevilles fournies pour béton ou brique ; autre matériel nécessaire selon le mur
Entretien et nettoyage	Eau ou détergent ménager courant ; contrôle trimestriel de la solidité
Consignes de sécurité	Ne pas dépasser la charge max ; installer sur mur porteur ; deux personnes nécessaires ; vérifier la fixation
Réglage	Inclinaison possible par tirage de l'attache vers le bas et suspension des bras (voir fig. 5)
Garantie	Exclusion de garantie en cas d'installation ou utilisation non conforme

FOIRE AUX QUESTIONS - WAB075 THOMSON

Quel est le poids maximal supporté par ce support mural ?

La charge maximale dépend de la référence : 30 kg pour la 00132031, 50 kg pour les 00132033 et 00132402. Ne jamais dépasser cette limite.

Quelles tailles d'écran sont compatibles ?

Pour la référence 00132031, les diagonales de 48 à 122 cm (19-48 pouces). Pour la 00132033, de 81 à 165 cm (32-65 pouces). Pour la 00132402, de 94 à 191 cm (37-75 pouces).

Quelle norme VESA ce support utilise-t-il ?

La norme VESA est différente selon la référence : 200x200 pour 00132031, 400x400 pour 00132033, 600x400 pour 00132402.

Le support est-il inclinable ou orientable ?

Oui, une fois installé, vous pouvez régler l'angle en tirant l'attache vers le bas, suspendant les bras porteurs jusqu'au déclic (voir fig. 5 du manuel).

Quels outils sont nécessaires pour l'installation ?

Le kit de montage contient les vis et chevilles. Vous aurez besoin d'un tournevis, d'un niveau à bulle et éventuellement d'une perceuse selon le type de mur. Suivez les étapes de la notice.

Sur quels types de murs peut-on installer ce support ?

Les chevilles fournies conviennent uniquement aux murs en béton ou brique. Pour d'autres matériaux (placoplâtre, parpaing, etc.), procurez-vous des chevilles adaptées en magasin spécialisé.

Que faire si les vis fournies sont trop longues pour mon téléviseur ?

Utilisez les entretoises fournies pour compenser les irrégularités. Si les vis sont vraiment trop longues, achetez des vis plus courtes de même diamètre en respectant les préconisations du fabricant du téléviseur.

Faut-il être deux pour installer ce support ?

Oui, il est impératif d'être deux personnes pour l'installation et le réglage, afin de manipuler le téléviseur en toute sécurité.

Comment entretenir le support mural ?

Nettoyez avec un chiffon doux imbibé d'eau ou d'un détergent doux. Vérifiez la solidité de l'installation tous les trois mois environ.

Que faire si mon téléviseur n'est pas compatible VESA ou si le support ne semble pas adapté ?

Vérifiez les dimensions de votre TV et comparez avec les plages de diagonale et normes VESA indiquées (voir fiche technique). En cas de doute, contactez un installateur professionnel.

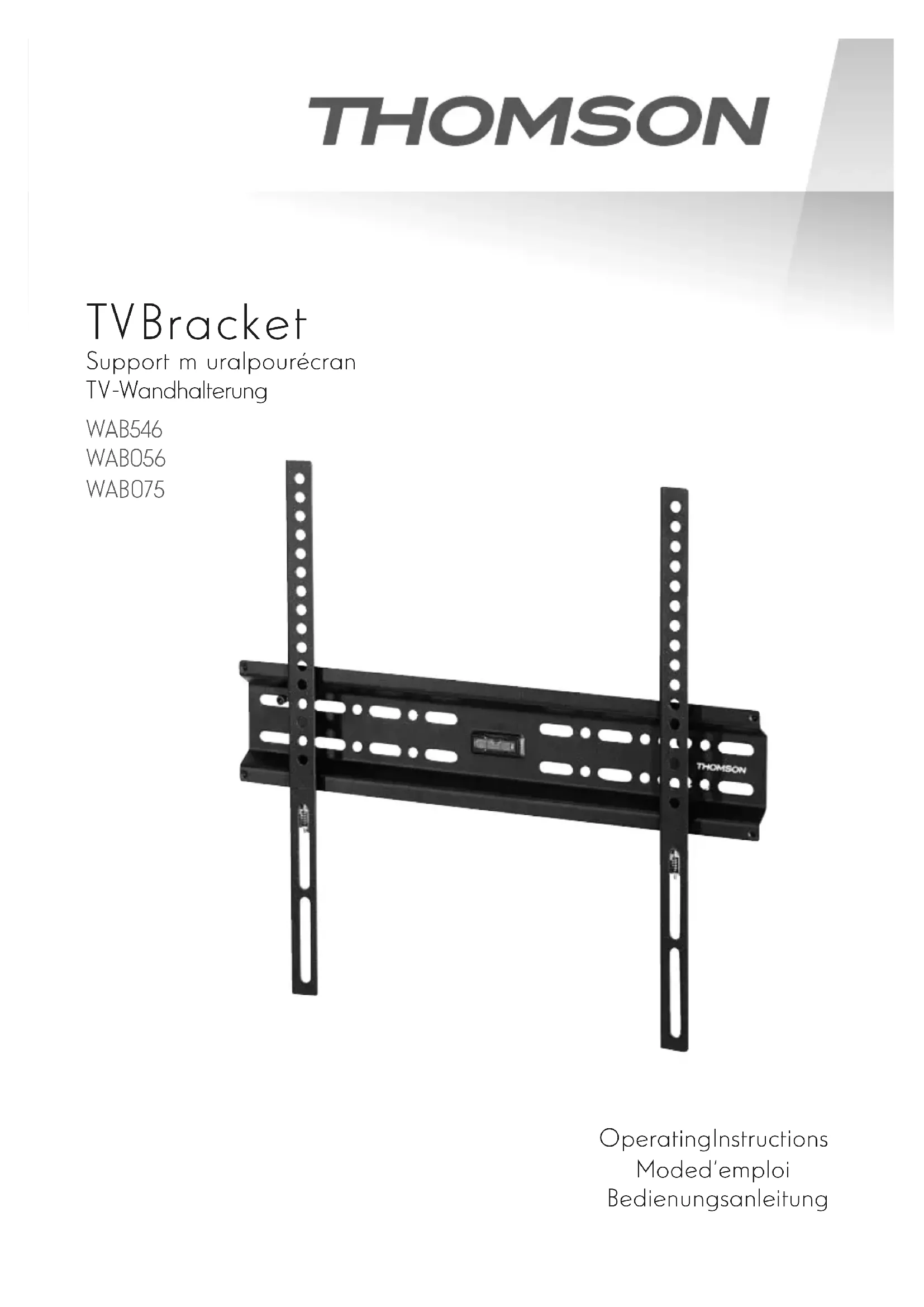

MODE D'EMPLOI WAB075 THOMSON

Support m uralpourécran

TV-Wandhalterung

WAB546

WAB056

WAB075

Nousvousremercionsd'avoirchoisiunproduitThomson.

Veuillez prendre le temps de lire l'ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire avec l'appareil le cas échéant.

1. Explicationdessymbolesd'avertissementetdesremarques

Avertissement

Cesymboleestutilisépourindiquerdesconsignesdesécuritéoupourattirer votre a tentionsurdesdangersetrisquesparticuliers.

Remarque

Cesymboleestutilisépourindiquerdesinformationssupplémentairesoudes remarquesimportantes.

2.Contenudel'emballage

•SupportmuralTV
• BrasporteursTV(2 unités)
- Kitdemontage(contenu,voirfig.1)
- Moded'emploi

Remarque

Avant d'entreprendre l'installation du support, veuillez vérifier que le kit de montagelivréestcompletetqu'ilnecontientpasdepiècesdéfectueusesou endommagées.

3. Consignes des sécurité

Avertissement

• Enraisondelaquantité d'appareilsetconstructionsmuralesdisponibles sur le marché, le kit de montage fourni ne peut convenir à toutes les possibilités.
• Danscertainscasrares, ilestpossiblequelesvissoienttroplonguespour fixerl'appareilausupportmural.
• Tenez particulièrement compte du fait que les chevilles livrées conviennent uniquementauxmursenbétonouenbriques.
• Veuillez lire le mode d'emploi de votre appareil avant le montage. Ce mode d'emploivous fournit généralement des renseignements concernant lotype et les dimensions des matériaux defixation.
• Procurez-vous le matériel de fixation adapté à votre appareil dans un commerce spécialisé dans soucelui-cin'estpas inclus dans le kit demontage fourni.
• Procurez-vouslematériel d'installationadéquat dans uncommerces spécialisé si la paroi sur laquelle vous envisagez installer votre appareil exige un autre typedematérieloudeconstruction.
• N'appliquez en aucun cas une force excessive lors du montage ; une force excessive est susceptible d'endommager votre appareil ou le support mural.

• En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliserlemontagedeceproduitetnetentezpardel'installerparvos propresmoyens.

• N'installez pas le produit à un endroit où des personnes sont susceptibles de setenir.

• Une fois le montage du produit réalisé et la charge installée, vérifiez la solidité et lasécurité d'utilisation de l'ensemble.
• Refaitescecontrôleà i ntervallesréguliers (aumoinstrimestriels).
• Veillez à ne pas dépasser la charge maximale autorisée du produit et à n'y fixer aucunechargedépassantlesdimensionsmaximalesautorisées.
• Veillez à ne pas charger le produit asymétriquement.
• Respectezunedistancedesécuritéautourdelachargeinstallée(enfonction dumodèle).
• Encasdedétériorationduproduit, retirezimmédiatementlachargeinstalléeet cessezd'utiliserleproduit.

4. Domained'applicationetspécifications

• Cesupportestutilisépourlemontagemurald'écransplatsdansuneinstallation domestiquenoncommerciale.
• Le support est destiné à une utilisation exclusivement à l'intérieur d'un bâtiment.
• Utilisezlesupportexclusivementenconformitéavecl'usageprévu.

Chargemaximale:	00132031:30kg00132033/00132402:50kg
Diagonaled'écran:	00132031:48,0- 1 22,0cm(US:19"-48")00132033: 81,0 - 165,0 cm (US: 32" - 65")00132402: 94,0 - 191,0 cm (US: 37" - 75")
Profondeur:2,95cm
Dimensionelaplaquedefixationmurale:	00132031:25,0x 1 0,0cm00132033:45,0x 1 0,0cm00132402:65,0x 1 0,0cm
Fixation:	00132031:conformeaustandard V ESA200x20000132033:conformeaustandard V ESA400x40000132402:conformeaustandard V ESA600x400

5. Préparatifsdemontageetinstallation

Remarque

• Deuxpersonnessontnécessairespourl'installationdusupportmuralTV. Assurez-vous de l'aide et de l'assistance d'une autre personne.
• Lesdifférentsterminauxdisposentdedifférentesoptionsdeconnexion de câblage et de connexion à d'autres appareils. Avant l'installation, veuillez contrôlerquevouspouveztoujoursbienaccéderauxraccordsnécessaires aprèslemontage.
• UnkitdemontageidentiqueestfourniavectousnossupportsmurauxTV. Enfonctiondupruitetdutypedemontage, vousn'aurezpasbesoinde l'intégralitédukitdemontagepourinstallerlesupport. Il'estdoncpossible qu'ilvousrestedesvisoud'autrespetitespiècesnonutilisées, mêmeencas demontagecorrect. Veuillezconservercespiècesaveclemoded'emploi lieu sûr pour toute utilisation ultérieure (vente du produit, déménagement, transformationdusupportmural,nouveautéléviseur, e t.c.).

Avertissement

• Ceproduitconvientuniquementpourunmontagemural.
- Avant l'installation, vérifiez impérativement que le mur prévu pour recevoir lesupportdisposed'une forceportantes suffisante poursupporterlepoids de l'appareiletqu'aucuneconduited'électricité, d'eau, degaznia aucune autre conduitenepassedanscette partiedelacloison.
- Tenez bien compte du fait que les chevilles livrées conviennent uniquement auxmursenbétonouenbriques.

- Respecteztouslesavertissementsetlesconsignesdesécurité.

- Procédez étape par étape conformément à la notice de montage (fig. 1 et suivantes).

Remarque

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, toutesles variantesdemontagenepeuventêtre d'écritesici.
• Veillez à ce que le support soit bien droit et posé à plat sur la face arrière dutéléviseur.
• Utilisezlesécarteursfournispourcompenserlesinégalitésdelafacearrière dutéléviseur.
• Veillez à ce que toutes les vis présentent la bonne longueur et soient fermementserrées(voirfig.3).

6.Réglage&entretien

Remarque

Deux personnes sont nécessaires pour ajuster le support mural TV. Assurez-vous del'aideetdel'assistanced'uneautre personne.

• Contrôlezlasoliditéetlasécuritédéfonctionnementdel'installation à intervallesréguliers(aumoinstrimestriels). Pourlenettoyage, utilisez uniquementdel'eauouundétergentménagercourant.
• Pour assurer la fixation, tirez l'attache vers le bas, suspendez les bras porteurs dans laplaquemurale et desserrez jusqu'audéclic (fig. 5).

7.Exclusiondegarantie

La société Hama GmbH & Co KG décline toute responsabilité en cas de dommages provoquésparuneinstallation, unmontageouuneutilisationnonconformesdu produit ou encore provoqués par un non respect des consignes du mode d'emploi et/oudesconsignesdesécurité.
