Caractéristiques techniques	Lampe LED à température de couleur chaude (3200K)
Puissance	56W
Flux lumineux	3000 lumens
Angle de faisceau	25°
Contrôle	DMX 512, mode autonome
Utilisation	Éclairage de scène, théâtre, événements en direct
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques
Sécurité	Ne pas exposer à l'humidité, utiliser avec des câbles appropriés
Informations générales	Durée de vie de la LED : jusqu'à 50 000 heures

FOIRE AUX QUESTIONS - Ovation P-56WW Chauvet

Comment puis-je régler l'intensité de la lumière sur la Chauvet Ovation P-56WW ?

Utilisez le contrôleur DMX pour ajuster les niveaux d'intensité. Assurez-vous que la lampe est correctement configurée pour recevoir les commandes DMX.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la lampe est bien branchée à une source d'alimentation et que l'interrupteur est en position 'ON'. Assurez-vous également que le câble d'alimentation est en bon état.

Comment changer l'ampoule de la Chauvet Ovation P-56WW ?

Débranchez la lampe, laissez refroidir, puis retirez le couvercle de l'ampoule en dévissant les vis. Remplacez l'ampoule par une nouvelle et remettez le couvercle en place.

Pourquoi la lumière semble-t-elle clignoter ?

Le clignotement peut être causé par une tension d'alimentation instable ou des problèmes de connexion. Vérifiez les câbles et essayez de connecter la lampe à une autre source d'alimentation.

Puis-je utiliser la Chauvet Ovation P-56WW à l'extérieur ?

La Chauvet Ovation P-56WW est conçue pour un usage intérieur. Pour une utilisation extérieure, assurez-vous de la protéger contre les intempéries et l'humidité.

Comment nettoyer la Chauvet Ovation P-56WW ?

Éteignez et débranchez la lampe. Utilisez un chiffon doux et sec pour essuyer la surface. Ne pas utiliser de produits chimiques agressifs.

La lampe émet-elle des bruits étranges ? Que faire ?

Des bruits peuvent indiquer un problème avec le ventilateur ou un composant interne. Arrêtez d'utiliser la lampe et contactez un technicien qualifié.

Quelle est la durée de vie de l'ampoule de la Chauvet Ovation P-56WW ?

La durée de vie de l'ampoule dépend de l'utilisation, mais elle peut généralement durer entre 2000 et 5000 heures.

Comment réinitialiser la Chauvet Ovation P-56WW ?

Pour réinitialiser la lampe, débranchez-la, attendez quelques minutes, puis rebranchez-la. Cela peut résoudre certains problèmes de fonctionnement.

MODE D'EMPLOI Ovation P-56WW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation P-56WW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 2,3 m (7,5 pi).
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
  • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
• ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
  • Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 50 cm (20 po) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 20 cm (7,9 po) de l'appareil lorsque celui-ci fonctionne.
• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20).
  • N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation P-56WW
• Cadre pour gélatine (191 mm/7,5 in accessoires)

• Un Cordon d'Alimentation Neutrik® powerCON®

• Lentilles larges, moyennes et étroites
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 5 Ovation P-56WW à 100 VCA, 7 unités à 120 VCA, 13 unités à 208 VCA, 14 unités à 230 VCA ou 15 unités à 240 VCA. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation P-56WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com

Connexion DMX

Le Ovation P-56WW utilise une connexion de données DMX standard pour ses personnalités DMX: 1 Ch, 2 Ch, 3 Ch, et 6 Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation P-56WW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation P-56WW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

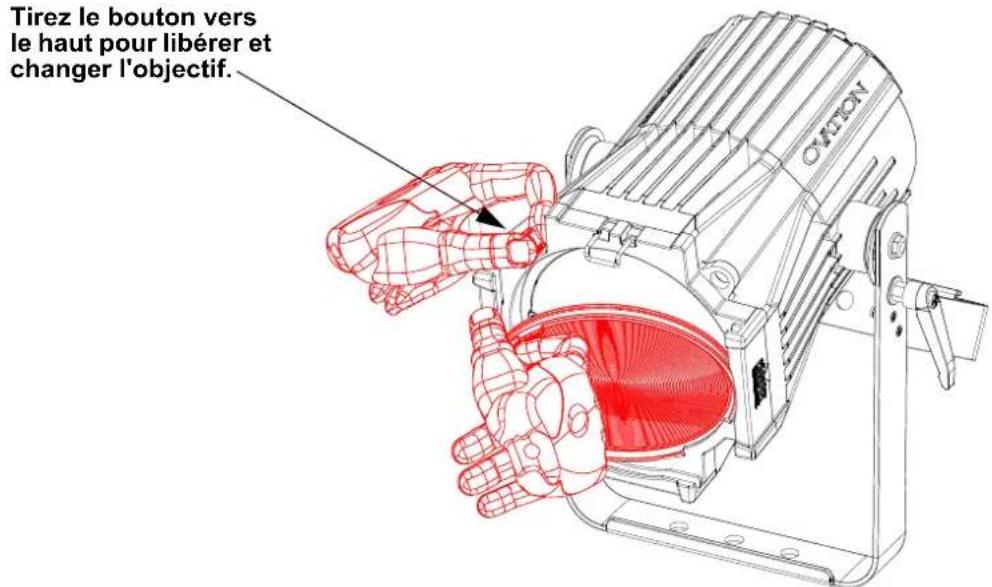

Lentilles Alternatives

Les lentilles interchangeables wide, étroites et medium permettent au produit d'avoir d'autres angles de faisceau

Tirez le bouton vers le haut pour libérer et changer l'objectif.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

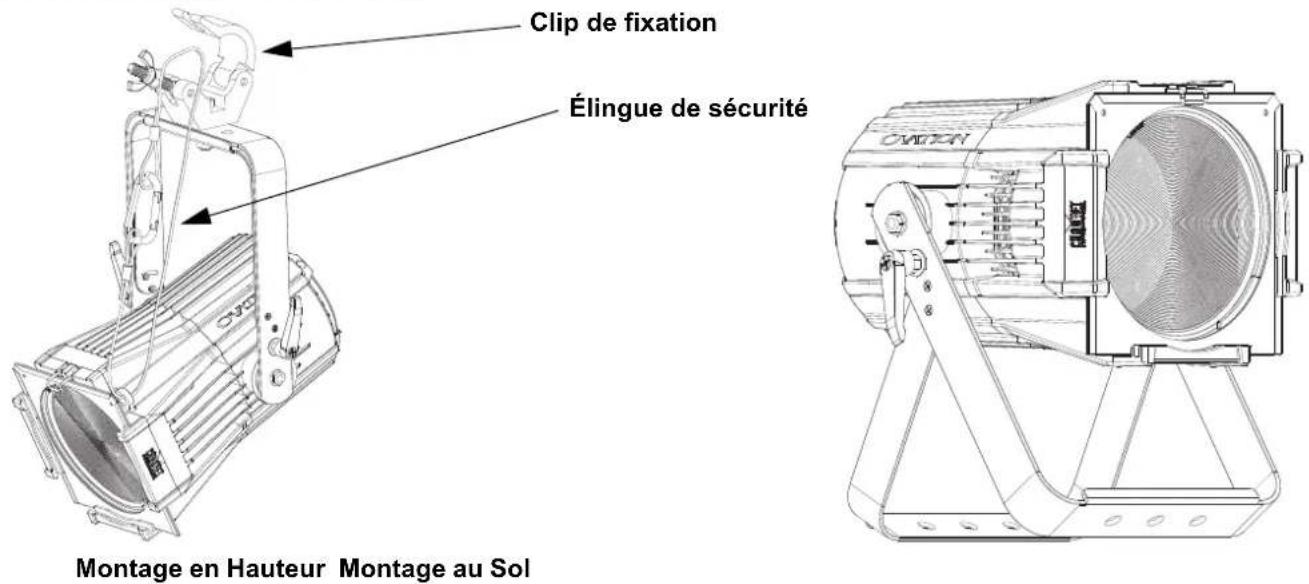

Schéma de Montage de l'Appareil

Clip de fixation Élingue de sécurité Montage en Hauteur Montage au Sol

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableau de Menu

Reportez-vous à la page du produit Ovation P-56WW sur www.chauvetprofessional.com pour la dernière carte des menu.

Main Level Programming Levels Description
DMX Address	001-512*		Permet de sélectionner l'adresse de démarrage(le canal le plus élevé est restreint à lapersonnalité choisie)
DMX Channel	1 Ch 1-canaux: gradateur
	2 Ch 2-canaux: gradateur 16-bit, gradateur
	3 Ch		3-canaux: gradateur 16-bit, gradateur,stroboscope
	6 Ch		6-canaux: gradateur 16-bit, gradateur,stroboscope, programmes automatiques, vitesseauto, control
Static	Dimmer	000-255	Contrôle de l'intensité
	Strobe Contrôle de la vitesse du stroboscope
Auto Show	Auto 1	001-100	Sélectionne les programmes automatiques etvitesse auto
	Auto 2
	Auto 3
Master/Slave	Master Mode DMX (Maître)
	Slave Mode esclave
Dimmer Curve	S-Curve		Définir la courbe de gradation
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3		Courbes de gradation rapide (Dimmer 1) à lent(Dimmer 3)
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortieMLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S		Désactive l'affichage rétro-éclairage après 10secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 120secondes d'inactivité
	On Affichage rétro-éclairage toujours active
Information	Fixture Hours ____	H Affiche le nombre total des heures du produit
	LED Hours ____	H Affiche le nombre total d'heures de LED
	Version	V__	Affiche la version du logiciel installée
	UID	--------	Affiche UID actuel
Reset Factory	No		Permet de réinitialiser aux valeurs par défautd'usine
	Yes

Valeurs DMX

6 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
4 Programmes automatiques		000 ⇔ 010 Pas de fonction011 ⇔ 085 Programmes automatiques 1086 ⇔ 170 Programmes automatiques 2171 ⇔ 255 Programmes automatiques 3
5	Vitesse automatique	000 ⇔ 255	0–100%
6	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialiser du gradateur016 ⇔ 023 Courbe de gradateur S-Curve024 ⇔ 031 Courbe de gradateur linéaire032 ⇔ 039 Courbe de gradateur carrée040 ⇔ 047 Courbe de gradateur carrée inverse048 ⇔ 055 Mode vitesse du gradateur désactivé056 ⇔ 063 Mode vitesse du gradateur 1064 ⇔ 071 Mode vitesse du gradateur 2072 ⇔ 079 Mode vitesse du gradateur 3080 ⇔ 087 Mode ventilateur automatique088 ⇔ 095 Mode ventilateur activé096 ⇔ 103 Mode ventilateur désactivé104 ⇔ 111 Mode ventilateur silencieux112 ⇔ 255 Pas de fonction (réservé)

3 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide

2 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2	Gradateur fin	000 ⇌ 255	0–100%

1 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
